Brizo MultiChoice 60 Series User manual

MultiChoice®Valve Trim
Installation Instructions
Owners Manual
60 Series
Write purchased model number here.
Table of Contents:
Warranty ............................................................................. Page 2
Installation Instructions ....................................................... Pages 3 - 7
Maintenance ....................................................................... Page 7
Replacement Parts ............................................................. Pages 8-13
1

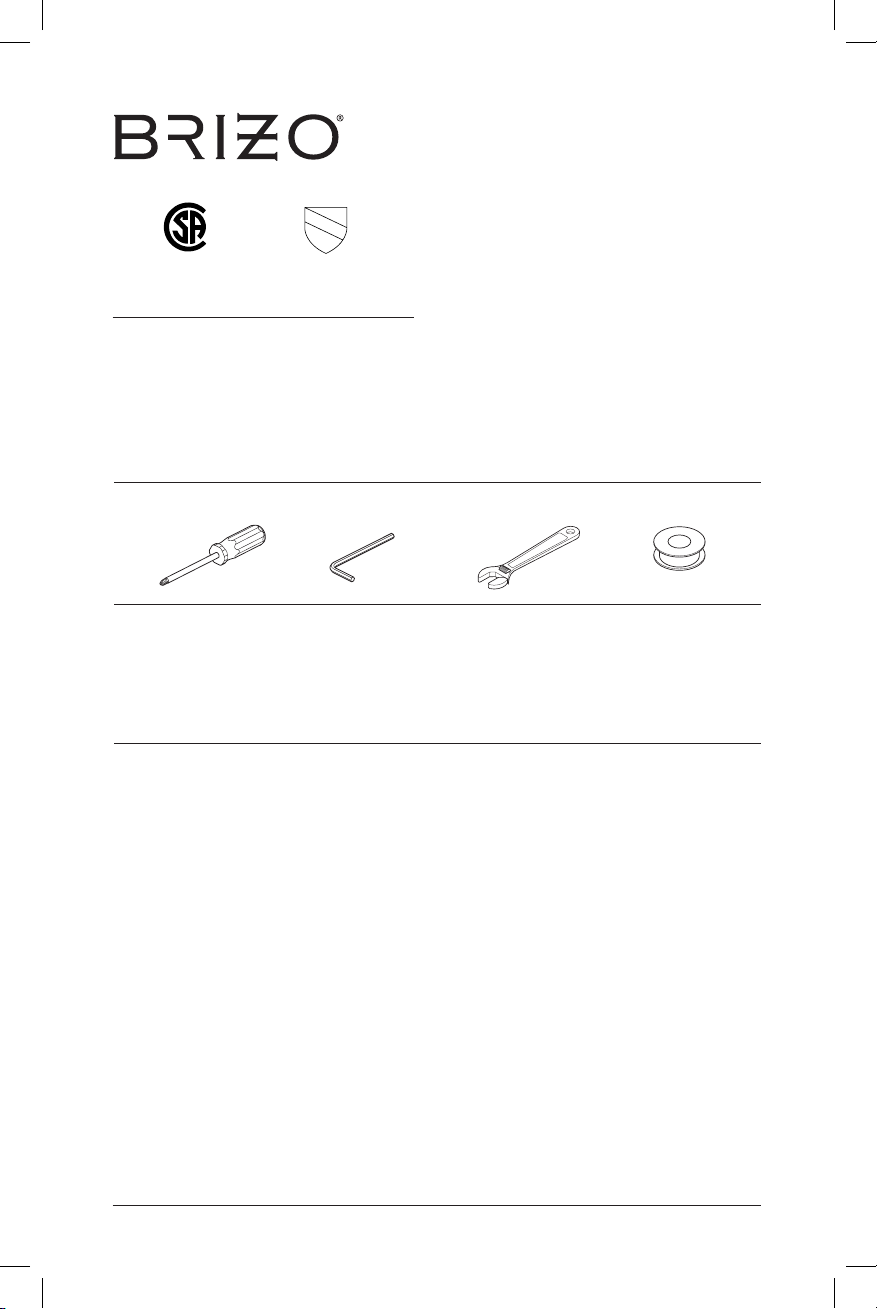

You May Need
1/19/12
48984 Rev. J
THIS VALVE MEETS OR EXCEEDS THE
FOLLOWING STANDARDS:
ASME A112.18.1/CSA B125.1 and ASSE 1016.
CAUTION: This system/device must be set by the
installer to ensure safe, maximum temperature.
Any change in the setting may raise the discharge
temperature above the limit considered safe and
may lead to hot water burns.
NOTICE TO INSTALLER: CAUTION!–As the
installer of this valve, it is your responsibility
to properly INSTALL and ADJUST this valve
per the instructions given.This valve does
not automatically adjust for inlet temperature
changes, therefore, someone must make the
necessary temperature knob adjustments at
the time of installation and further adjustments
may be necessary due to seasonal water
temperature change.YOU MUST inform the
owner/user of this requirement by following the
instructions. If you or the owner/user are unsure
how to properly make these adjustments, please
refer to page 7 and if still uncertain, call us at
1-877-345-BRIZO (2749).
After installation and adjustment, you must affix
your name, company name and the date you
adjusted the temperature knob to the caution label
provided and apply or attach the label to the back
side of the closest cabinet door and the warning
label to the water heater. Leave this Instruction
Sheet for the owner’s/user’s reference.
WARNING:This thermostatic bath valve is
designed to minimize the effects of outlet water
temperature changes due to inlet pressure and
temperature changes, commonly caused by
dishwashers, washing machines, toilets and
the like. It may not provide protection from hot
water burns when there is a failure of other
temperature controlling devices elsewhere
in the plumbing system, if the temperature
knob is not properly set or if the hot water
temperature is changed after the settings
are made or if the water inlet changes due to
seasonal changes.
WARNING: Do not install a shut-off device on
either outlet of this valve. When this type of
device shuts off the water flow, it can defeat
the ability of the valve to balance the hot and
cold water pressures.
For easy installation of your Brizo®faucet you
will need:
• To READ ALL the instructions completely
before beginning.
• To READ ALL warnings,care, and
maintenance information.
48984 Rev J.indd 1 1/25/12 4:16 PM

2
All parts and finishes of the Brizo®faucet are
warranted to the original consumer purchaser to
be free from defects in material & workmanship
for as long as the original consumer purchaser
owns their home. Delta Faucet Company
recommends using a professional plumber for
all installation & repair.
Delta will replace, FREE OF CHARGE,
during the warranty period, any part or finish
that proves defective in material and/or
workmanship under normal installation, use
and service. Replacement parts may be
obtained by calling 1-877-345-BRIZO (2749)
(in the U.S. and Canada) or by writing to:
In the United States:
Delta Faucet Company
Product Service
55 E. 111th Street
Indianapolis, IN 46280
In Canada:
Masco Canada Limited, Plumbing Group
350 South Edgeware Road
St. Thomas, Ontario, Canada N5P 4L1
This warranty is extensive in that it covers
replacement of all defective parts and even finish,
but these are the only two things that are
covered. LABOR CHARGES AND/OR DAMAGE
INCURRED IN INSTALLATION, REPAIR, OR
Lifetime Faucet and Finish Limited Warranty
REPLACEMENT AS WELL AS ANY OTHER
KIND OF LOSS OR DAMAGES ARE
EXCLUDED. Proof of purchase (original sales
receipt) from the original consumer purchaser
must be made available to Delta for all warranty
claims. THIS IS THE EXCLUSIVE WARRANTY
BY DELTA FAUCET COMPANY, WHICH DOES
NOT MAKE ANY OTHER WARRANTY OF ANY
KIND, INCLUDING THE IMPLIED WARRANTY
OF MERCHANTABILITY.
This warranty excludes all industrial, commercial
& business usage, whose purchasers are hereby
extended a five year limited warranty from the
date of purchase, with all other terms of this
warranty applying except the duration of the
warranty. This warranty is applicable to Brizo®
faucets manufactured after January 1, 1995.
Some states/provinces do not allow the exclusion
or limitation of incidental or consequential
damages, so the above limitation or exclusion
may not apply to you. Any damage to this faucet
as a result of misuse, abuse, or neglect, or any
use of other than genuine Delta®replacement
parts WILL VOID THE WARRANTY.
This warranty gives you specific legal rights, and
you may also have other rights which vary from
state/province to state/province. It applies only for
Brizo®faucets installed in the United States of
America, Canada, and Mexico.
© 2012 Masco Corporation of Indiana
Cleaning and Care
Care should be given to the cleaning
of this product. Although its finish is
extremely durable, it can be damaged by
harsh abrasives or polish. To clean, simply
wipe gently with a damp cloth and blot dry
with a soft towel.
48984 Rev J.indd 2 1/25/12 4:16 PM

3
B.
1
4
4
2
3
60 Series Installation
1

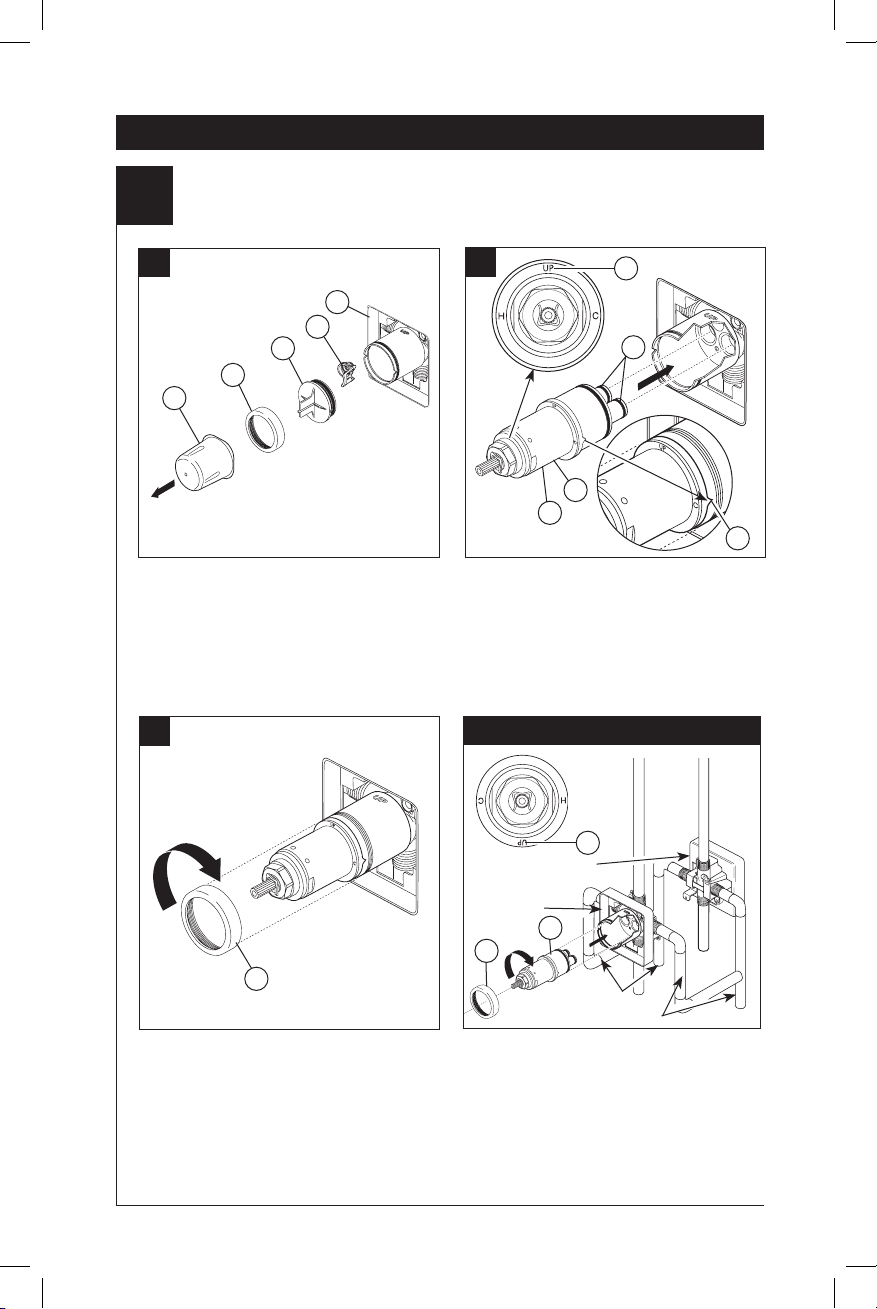

Cartridge Installation
A.
Turn off water supplies. Remove cover (1),
bonnet nut (2) and test cap (3) from the body. If
this is not a thin wall mounting, the entire plas-
terguard (4) may be removed. If screen (5) is in
place, remove before installing cartridge.
1
2
3
4
Rotate the cartridge (1) so the word “UP” (2)
appears on the top. Insert cartridge into valve
body as shown. Make sure the cartridge tubes
and O-rings (3) are properly seated in holes at
the base of the body. Ensure the keys on the
body are fully engaged with the slots in the
body (4).
For back to back or reverse installations
(hot on right and cold on left): Rotate cartridge
(1) so the word “UP” (2) appears on the bottom.
Install the cartridge making sure that the keys are
fully engaged with the slots in the brass body (see
step B). Slide bonnet nut (3) over the cartridge and
thread onto the body. Hand tighten securely.
Back to back Installation
Normal Installation
(changes not required)
Reverse
Installation
Cold
Hot
1
3
2
C.
Slide bonnet nut (1) over the cartridge and
thread onto the body. Hand tighten securely.
1
5
48984 Rev J.indd 3 1/25/12 4:16 PM

4
60 Series Installation
2
3
2
1
4

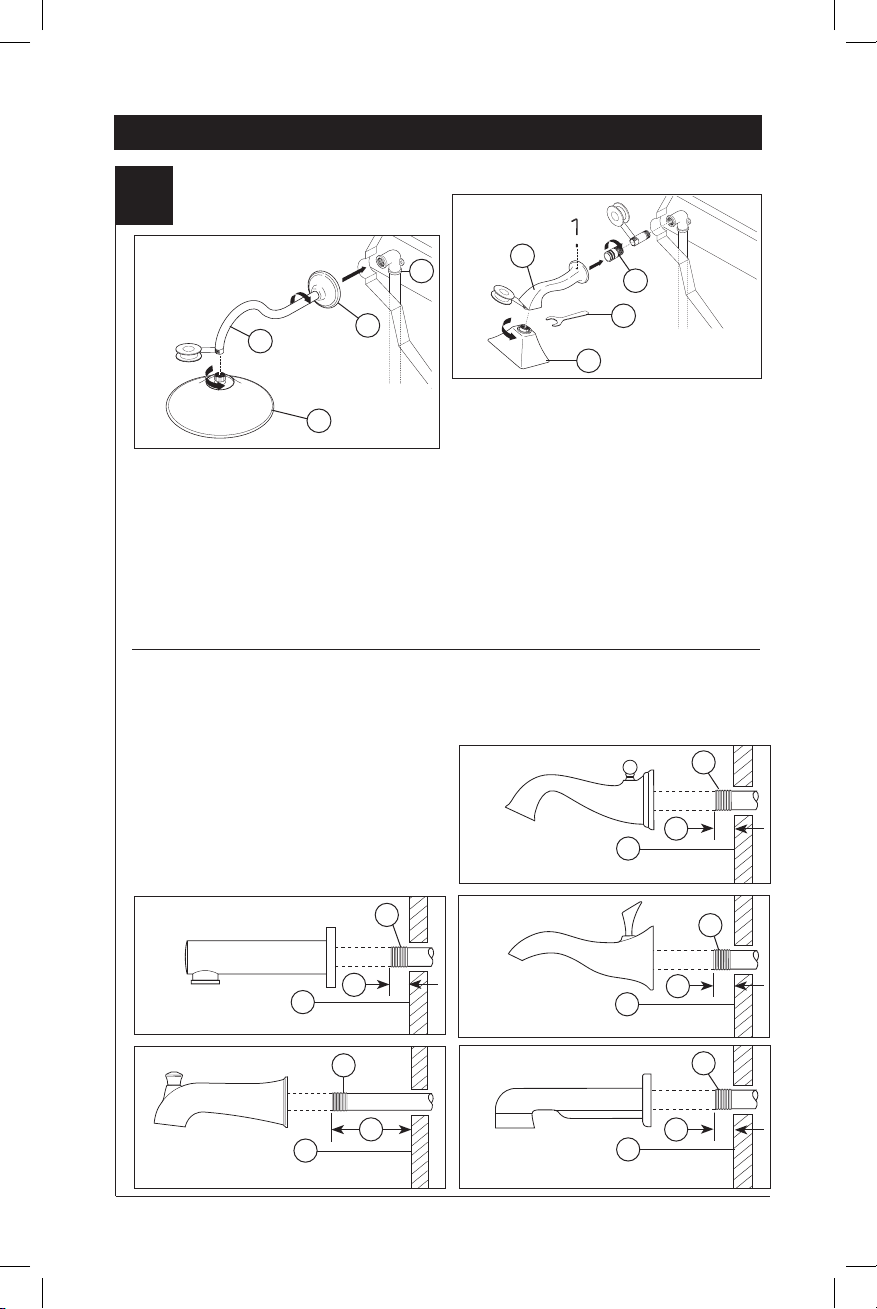

FOR SHOWERHEAD INSTALLATION:
Connect top outlet (1) to shower arm (2) with
proper fittings. To prevent damage to finish on
shower arm, insert wall end of shower arm into
shower flange (3) before screwing arm into riser
connection. Thread showerhead (4) onto shower
arm. Apply plumber tape to pipe threads on both
ends. Do not overtighten showerhead.
1
Showerhead and Tub Spout Installation
FOR TUB SPOUT INSTALLATION:
Install 1/2" (13 mm) threaded pipe nipple (1) to
extend past finished wall (2) per dimension (3).
Connection of deck mount spouts to in–wall
valves is not recommended. Neither is the use
of hand showers connected to tub spouts in a
tub/shower push button diverter combination, or
hand showers connected in lieu of a tub spout
to a tub / shower valve.
Piping between valve body and tub spout must
be a minimum of 1/2" (13 mm) copper pipe or
1/2" (13 mm) iron pipe in a straight drop no
less than 8" (203 mm) but no more than 18"
(457 mm) long with only one iron pipe or copper
1
(3) = 3/8 " ± 1/16" (9.5 mm ± 1.5 mm)
(3) = 9/16 " ± 1/16" (14.3 mm ± 1.5 mm)
1
3
2
3
2
3
(3) = 3/8 " ± 1/16" (9.5 mm ± 1.5 mm)
2
RP44022
RP49094
RP49345
90 degree elbow to the tub spout nipple. Apply
plumber tape to threads on pipe nipple and
screw on tub spout.
FOR RSVP®SHOWERHEAD AND
SHOWER ARM INSTALLATION: Install a
1/2" threaded pipe nipple to extend beyond the
finished wall 3/8" to 1/2". Apply plumber tape to
thread on pipe nipple and screw brass adapter
(1) securely onto nipple. Apply plumber tape to
outlet end of shower arm and screw shower-
head (2) onto the shower arm (3), using
provided wrench (4) to tighten securely. Check
position of set screw on top of shower arm (3)
making sure it is not sticking through to the
inside opening where it could interfere with the
assembly. Slide shower arm and head assembly
over the adapter and tighten set screw against
the adapter.
1
2
3
4
1
(3) = 3/8 " ± 1/16" (9.5 mm ± 1.5 mm)
3
2
RP64084
1
(3) = 5 3/8 " ± 1/16" (136.5 mm ± 1.5 mm)
3
2
RP49126
48984 Rev J.indd 4 1/25/12 4:16 PM

5
C.
D.
A. B.

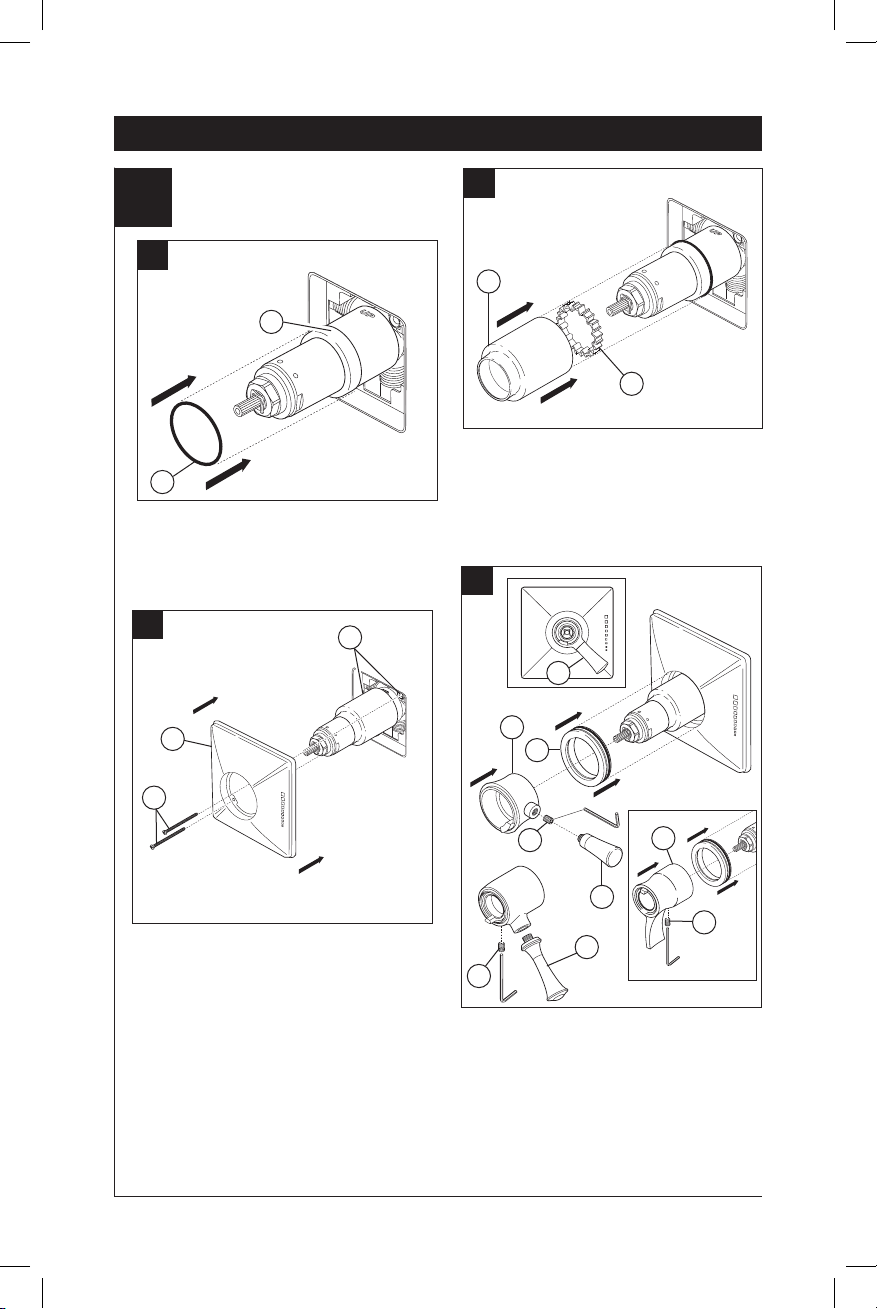

Slide O-ring (1) over cartridge and the bonnet
nut (2). The O-ring, which acts as a spacer to
steady the sleeve, should rest behind the
bonnet nut.
If your model requires a spacer (1), install it into
sleeve (2). Slide the sleeve over the cartridge, body
and O-ring. Ensure sleeve is properly positioned
over the front of cartridge. Note: RSVP®models
(series T60X90) do not require spacer (1).
Secure the escutcheon (1) to the bracket (2) with
the 2 screws provided (3). Do not overtighten
escutcheon screws.
Slide trim ring (1) over the cartridge and sleeve
and into the escutcheon. Install volume control
handle base (2) with lever to the right as shown
(3). Install set screw (4) or (5) followed by the
handle lever (6) or (7).
For RSVP®models, lever should point
downward to 6 o’clock position. Install set screw
(8) into handle (9). Push handle onto valve
cartridge and tighten set screw to secure handle.
Valve Trim Installation
(See page 6 for Siderna™ valve trim installation.)
1
22
1
2
2
3
60 Series Installation
1
1
4
5
3
9
8
6
7
48984 Rev J.indd 5 1/25/12 4:16 PM

6
C. D.
A. B.
Slide trim sleeve (1) over cartridge and bonnet
nut (2). When the sleeve is properly positioned
tighten the 2 set screws (3) to secure.
Assemble the two mounting sleeves (1) and two
mounting plates (2). Slide the mounting plate
assemblies over the sides of the trim sleeve
as shown. Thread screws (3) into mounting plates
just enough to assemble the 2 sides together.
Slide the mounting plates back against the wall
and finish tightening the screws (3).
Place the center hole of the escutcheon (1) over
the trim sleeve and carefully push it back to the
mounting plates (2). Magnets on the back of the
escutcheon will keep it in place.
Place volume conrol handle (1) over valve stem
(2) and onto the trim sleeve (3). Secure handle
with set screw (4).
3
Siderna™ Valve Trim Installation
1
2
2
1
2
2
60 Series Installation
1
1
4
3
3
3
1
2
3
3
2
48984 Rev J.indd 6 1/25/12 4:16 PM

7
4

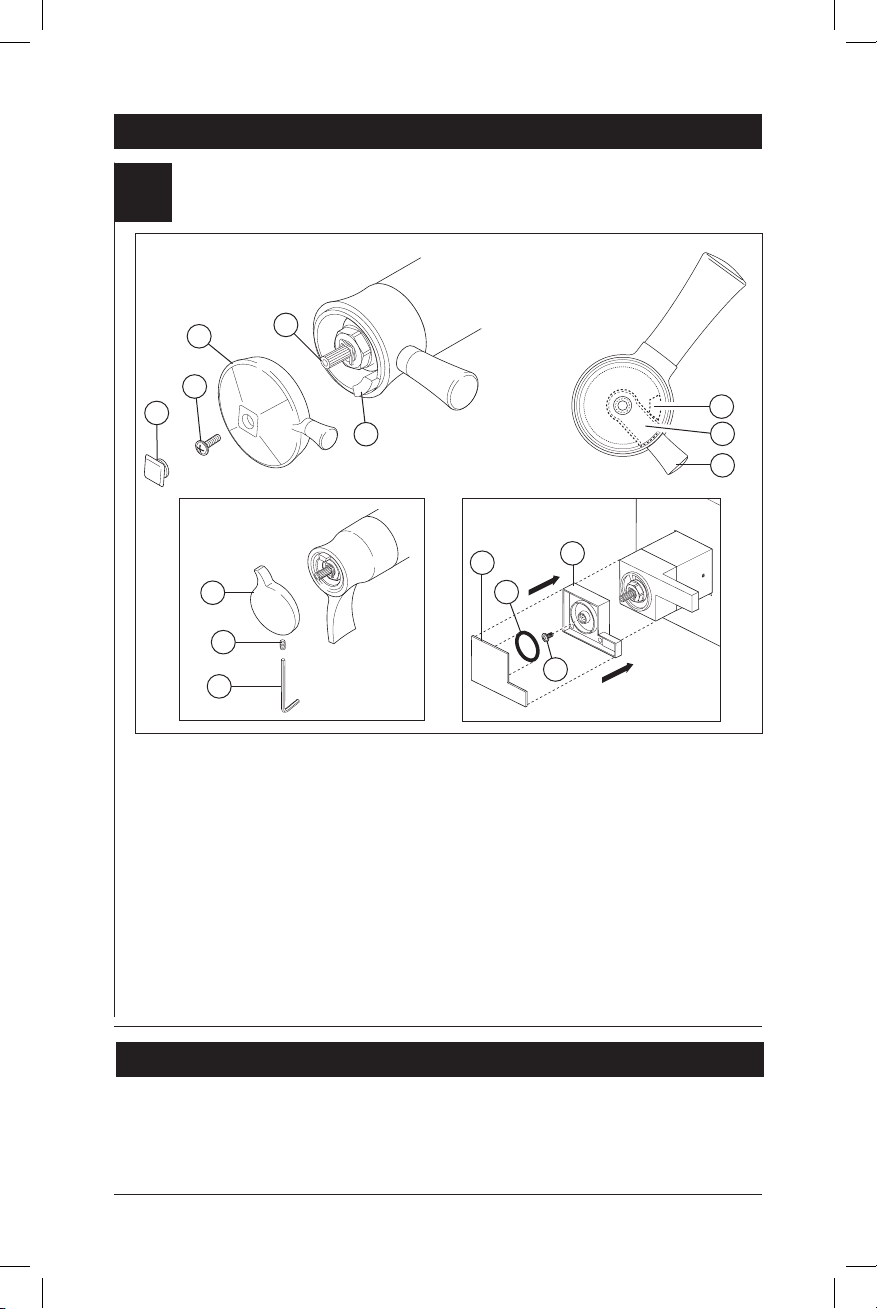

Installation and Adjustment of the Temperature Knob
Failure to do so may cause injury.
60 Series Installation
Adjust temperature limit stop! Turn on water
supplies; let the water run at both full hot and full
cold to ensure the water is running as hot/cold
as possible. Place a thermometer in a plastic
tumbler, and hold the tumbler in the water
stream. Place the temperature knob (1) onto the
splines (2), then rotate the temperature knob
until you achieve your maximum desired
temperature from the outlet (not more than 120°
or the lower temperature mandated by your
local plumbing code). Remove the temperature
knob and replace onto the splines (2), making
sure that the temperature knob limit stop (3)
hits against the volume handle limit stop (4)
as shown. Secure the temperature knob using
screw (5) and place cap (6) on knob.
For RSVP®(series T60X90) models,
temperature lever is intended to point upward
near 12 o’clock position. Once desired position
is acquired per instructions above, thread set
screw (7) into handle (8) and secure it to valve
stem by tightening set screw with Allen wrench
(9) provided.
1
3
2
1
4
5
6
4
60 Series Maintenance
Faucet leaks from showerhead or tub spout:
SHUT OFF WATER SUPPLIES. Replace Cartridge
Assembly –Repair Kit RP47201.
If water does not flow:
Verify that the hot side of the cartridge is installed
on the hot water supply line. If
it is not, turn off water supplies and
flip cartridge.
7
8
9
For Siderna™ (series T60X80) models, place
temperature handle (knob) (10) onto valve stem
and secure with screw (11). Ensure O-ring (12) is
assembled on handle cap (13). Install handle cap
by pressing it into place on top of the temperature
handle (10).
10
Siderna™
RSVP®
13
12
11
48984 Rev J.indd 7 1/25/12 4:16 PM

48984 Rev J.indd 8 1/25/12 4:16 PM

Instrucciones para la
Instalación del Accesorio
para Válvulas MultiChoice®
Manual para los Propietarios
60 Serie
Escriba aquí el número del modelo comprado.
ASME A112.18.1 / CSA B125.1
ASSE 1016
®
®
UPC
Contenido:
Garantía ............................................................................. Página 2
Instrucciones de Instalación................................................ Páginas 3 - 7
Mantenimiento..................................................................... Página 7
Piezas de Repuesto............................................................ Páginas 8-13
1
Usted puede necesitar
1/19/12
48984 Rev. J
ESTA VÁLVULA CUMPLE O EXCEDE LAS
SIGUIENTES NORMAS:
ASME A112.18 1 / CSA B125.1 y ASSE 1016.
ADVERTENCIA: El instalador debe apostar
este systema/divisa para garantizar temperatura
maximo y seguro. Cualqueir cambio en el ajuste
puede subir la temperatura del agua de descarga
sobre el límite considerado seguro y puede resultar
en quemaduras de agua caliente.
AVISO PARA EL INSTALADOR: PRECAUCIÓN
– Como instalador de esta válvula, es su
responsabilidad de INSTALAR Y AJUSTAR
apropiadamente esta válvula como se describe
en las instrucciones, por lo tanto, debe
haber una persona para hacer los ajustes
necesarios del pomo para la temperatura en el
momento que se haga la instalación y pueda
necesitar ajustes adicionales por los cambios
estacionales de la temperatura del agua. USTED
DEBE informarle al dueño/usuario sobre este
requisito siguiendo las instrucciones. Si usted
o el dueño/usuario no están seguros como
hacer estos ajustes apropiadamente, por favor
refiérase al Página 7 y si todavía no está seguro,
llámenos al 1-877-345-BRIZO (2749).
Después de hacer la instalación y el ajuste,
usted puede agregarle a la etiqueta de aviso
proporcionada, su nombre, el nombre de la
compañía y la fecha cuando ajustó y el pomo para
la temperatura y aplicar o fijar la etiqueta al dorso
de la puerta del gabinete más cercano y la etiqueta
de aviso al calentador de agua. Deje la Hoja de
Instrucciones para referencia del dueño/usuario.
ADVERTENCIA: Esta válvula termostática está
diseñada para minimizar los efectos de los
cambios de temperatura de agua por causa
de los cambios de presión y de temperatura
en el agua de entrada, comúnmente causados
por lavadoras de platos, lavadoras de ropa,
inodoros, y otros aparatos por el estilo. Puede
no proporcionar protección de quemaduras
de agua caliente cuando hay alguna falla de
otros aparatos para el control de temperatura
en otro sitio en el sistema de plomería.También
no proporcionará protección si el pomo para el
ajuste de la temperatura no está apropiadamente
fijo o si cambia la temperatura del agua caliente
después de hacer los ajustes o si los cambios
del agua de entrada son por los cambios
estacionales.
ADVERTENCIA: No instale un aparato de corte
o cierre en cualquiera de las tomas de esta
válvula. Cuando este tipo de aparato cierra el
flujo de agua, puede hacer fallar la habilidad de
la válvula de balancear las presiones del agua
caliente y fría.
Para instalación fácil de su llave Brizo®
usted necesitará:
• LEER TODAS las instrucciones completamente
antes de empezar
• LEER TODOS los avisos, cuidados,
e información de mantenimiento.
48984 Rev J.indd 9 1/25/12 4:16 PM

2
Todas las piezas y acabados de la llave Brizo®
están garantizados al consumidor comprador
original, de estar libres de defectos de material y
fabricación, por el tiempo que el consumidor
comprador original sea dueño de su casa. Delta
Faucet Company recomienda que use un
plomero profesional para todas las instalaciones
y reparaciones.
Delta reemplazará, LIBRE DE CARGO, durante el
período de garantía, cualquier pieza o
acabado que pruebe tener defectos de material y/
o fabricación bajo instalación normal, uso y
servicio. Piezas de repuesto pueden ser obtenidas
llamando al 1-877-345-BRIZO (2749) (en los
Estados Unidos y Canada) o escribiendo a:
En los Estados Unidos:
Delta Faucet Company
Product Service
55 E. 111th Street
Indianapolis, IN 46280
En Canada:
Masco Canada Limited, Plumbing Group
350 South Edgeware Road
St. Thomas, Ontario, Canada N5P 4L1
Esta garantía es extensiva en lo que cubre el
reemplazamiento de todas las piezas
defectuosas y hasta el acabado, pero éstas son
las únicas dos cosas que están cubiertas.
CARGOS DE LABOR Y/O DAÑOS INCURRIDOS
EN LA INSTALACIÓN, REPARACIÓN, O
REEMPLAZAMIENTO COMO TAMBIÉN
GarantÍa Limitada De Por Vida de la Llave y su Acabado
CUALQUIER OTRO TIPO DE PÉRDIDA O
DAÑOS ESTÁN EXCLUÍDOS. Prueba de compra
(recibo original de venta) del comprador
consumidor original debe de ser disponible a
Delta para todos los reclamos. ESTA ES LA
GARANTÍA EXCLUSIVA DE DELTA FAUCET
COMPANY, QUE NO HACE CUALQUIER OTRA
GARANTÍA DE CUALQUIER TIPO,
INCLUYENDO LA GARANTÍA IMPLÍCITA DE
COMERCIALIZACIÓN.
Esta garantía excluye todo uso industrial,
comercial y de negocio, a cuyos compradores se
les da una garantía limitada extendida de cinco
años desde la fecha de compra, con todos los
otros términos de esta garantía aplicados,
excepto el de duración de ésta. Esta garantía es
aplicable a las llaves de Brizo®fabricadas
después de Enero 1, 1995.
Algunos estados/provincias no permiten la
exclusión o limitación de daños incidentales o
consecuentes, de manera que la limitación o
exclusión arriba escrita puede no aplicarle a
usted. Cualquier daño a esta llave, resultado del
mal uso, abuso, o descuido, o cualquier otro uso
de piezas de repuesto que no sean genuinas de
Delta®ANULARÁN LA GARANTÍA.
Esta garantía le da derechos legales específicos,
y usted puede, también tener otros
derechos que varían de estado/provincia a
estado/provincia. Es aplicable sólo a las llaves
Brizo®instaladas en los Estados Unidos de
America, Canada y Mexico.
© 2012 Masco Corporación de Indiana
Limpieza y Cuidado de su Llave
Tenga cuidado al ir a limpiar este producto.
Aunque su acabado es sumamente
durable, puede ser afectado por agentes de
limpieza o para pulir abrasivos. Para limpiar
su llave, simplemente frótela con un
trapo húmedo y luego séquela con una
toalla suave.
48984 Rev J.indd 10 1/25/12 4:16 PM

3
B.
1
4
4
2
3
Instalación de la Serie 60
1
Instalación del Cartucho
A.
Cierre los suministros de agua. Quite la cubi-
erta (1), la tuerca tapa (2) y la tapa de prueba (3).
Si no es para instalar en pared delgada, puede
quitar el protector (4) de yeso completo. Si la
pantalla (5) está en lugar, quite antes de instalar
el cartucho.
1
2
3
4
Gire el cartucho (1) de manera que la palabra “UP”
(2) aparezca encima. Introduzca el cartucho en el
cuerpo de la válvula como se muestra. Asegúrese
que los tubos del cartucho y los aros O (3) estén
debidamente sentados en los agujeros en la base
del cuerpo. Asegúrese que los dentados estén
completamente encajados en las muescas del
cuerpo (4).
En las instalaciones dorso con dorso (el agua
caliente en la derecha y la fría en la izquierda):
Gire el cartucho (1) así que la palabra “UP”
de (2) aparece en el fondo. Instale el cartucho
asegurándose que los dentados estén
completamente enganchados en las muescas en
el cuerpo de bronce (vea la página B). Deslice la
tuerca tapa (3) sobre el cartucho y enrosque en el
cuerpo de la válvula. Apriete a mano bien.
Instalación de Espalda a Espalda
Instalación Normal
(No serequerá cambios)
Instalación
Invertido
Fría
Caliente
1
3
2
C.
Deslice la tuerca tapa (1) sobre el
cartucho y enrosque en el cuerpo de la válvula.
Apriete a mano bien.
1
5
48984 Rev J.indd 11 1/25/12 4:16 PM

4
Instalación de la Serie 60
2
3
2
1
4
PARA LAS INSTALACIONES DE LAS CABE-
ZAS DE REGADERA:
Conecte la toma de salida de agua superior (1)
al brazo de la regadera (2) con los accesorios
apropiados. Para prevenir daño al acabado del
brazo de la regadera, introduzca el extremo que
va hacia la pared del brazo de la regadera dentro
del reborde (3) antes de atornillar el brazo en
la conexión de la tubería vertical. Aplique cinta
plomero a los enrosques de la tubería. No apriete
demasiado la cabeza de la regadera.
1
Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera
Instale una entrerrosca de tubo de 1/2" (13 mm) (1)
de manera que sobresalga la pared acabada (2)
como en la dimensión (3).
No se recomienda la conexión en paredes de tubos
de salida que son para la instalación en el área
de los bordes. Tampoco se recomienda el uso de
regaderas de mano conectadas a los tubos de salida
de bañeras, en combinación bañera/regadera, con
desviador de botón a presión, o regaderas de mano
conectadas en lugar de un tubo de salida de bañera
a una válvula de bañera/regadera.
La tubería entre el cuerpo de la válvula y el tubo de
salida de la bañera debe ser de tubo de cobre de un
mínimo de 1/2" (13 mm) o tubo de hierro de 1/2" (13
mm) en caída recta no menos de 8" (203 mm) pero
1
1
(3) = 3/8 " ± 1/16" (9.5 mm ± 1.5 mm)
(3) = 9/16 " ± 1/16" (14.3 mm ± 1.5 mm)
(3) = 5 3/8 " ± 1/16" (136.5 mm ± 1.5 mm)
1
3
2
3
2
3
2
3
(3) = 3/8 " ± 1/16" (9.5 mm ± 1.5 mm)
2
RP44022
RP49126
RP49094
RP49345
no más de 18" (457 mm) de largo con sólo un codo
de 90°, de hierro o cobre, a la entrerrosca del tubo de
salida de agua. Aplique cinta plomero a las roscas en
las entrerrosca del tubo y atornille el tubo de salida.
1
2
3
4
PARA LA INSTALACIÓN DE LA CABEZA
ROCIADORA DE LA REGADERA RSVP
®
Y DEL
BRAZO DE LA REGADERA: Para extender la tubería
que sobrepase la pared acabada de 3/8" a 1/2", instale
un tubo de unión enroscado de 1/2". Aplique cinta
de plomero a la parte enroscada del tubo de unión
enroscado y atornille fijamente el adaptador de bronce
(1) en la entrerrosca. Aplique cinta de plomero al
extremo de la tubería de salida del brazo de la regadera
y atornille la cabeza de la regadera (2) en el brazo de la
regadera (3), use la llave de tuercas proporcionada (4)
para apretar fijamente. Inspeccione la posición del tornillo
de ajuste sobre el brazo de la cabeza de la regadera (3)
asegurándose que no está sobrepasando hasta dentro
de la abertura donde pudiera interferir con el ensamble.
Deslice el brazo de la regadera y el ensamble de la
cabeza de la regadera sobre el adaptador y apriete el
tornillo de ajuste contra el adaptador.
PARA LA INSTALACIÓN DEL SURTIDOR DE LA BAÑERA:
1
(3) = 3/8 " ± 1/16" (9.5 mm ± 1.5 mm)
3
2
RP64084
48984 Rev J.indd 12 1/25/12 4:16 PM

5
C.
A.
Deslice el aro O (1) sobre el cartucho y la
tuerca tapa (2). El aro O, el cual funciona como
un separador para estabilizar la manga, debe
quedar apoyado en la tuerca tapa.
Fije la roseta con orificio (1) al soporte (2)
usando los 2 tornillos suministrados (3). No
apriete demasiado los tornillos de la roseta.
3
Instalación Final
1
2
1
2
3
Instalación de la Serie 60
B.
Si su modelo requiere un separador (1), insértelo en
la manga (2). Deslice la manga sobre el cartucho, el
cuerpo de la pieza y el aro O. Asegure la cubierta de
ajuste se coloca correctamente sobre el frente del
cartucho de la ducha. Nota: Los modelos RSVP®
(series T60X90) no requieren un separador (1).
Resbale el excedente del anillo del ajuste (1) el
cartucho y la manga y dentro del escudo. Instale
la base de la manija de control de volumen (2)
con la maneta palanca a la derecha como (3)
demostrado. Instale el tornillo de presión (4) o
(5) seguido por la palanca de la manija (6) o (7).
Para los modelos RSVP®,la palanca debe estar
señalando hacia abajo a la posición de la 6 en el
reloj. Instale el tornillo de ajuste (8) en la manija
(9). Empuje la manija en el cartucho y apriete el
tornillo de ajuste para fijar la manija.
2
1
D.
2
1
4
3
9
8
6
7
5
48984 Rev J.indd 13 1/25/12 4:16 PM

6
C. D.
A. B.
Deslice el accesorio del casquillo o manga (1)
sobre el cartucho y la tuerca tapa (2). Cuando
el casquillo esté colocado adecuadamente,
apriete los 2 tornillos de ajuste (3) para fijar.
Ensamble los casquillos de instalación (1) y dos
chapas de instalación (2). Deslice los ensambles
de chapas de instalación por los costados del
accesorio del casquillo, como se muestra.
Enrosque los tornillos (3) en las chapas de insta-
lación lo suficiente para ensamblar juntos los dos
costados. Deslice las chapas de instalación hacia
atrás, contra la pared, y termine de apretar los tor-
nillos (3).
Coloque el orificio central del chapetón (1) sobre
el casquillo del accesorio y cuidadosamente
empuje de nuevo hasta las chapas de instalación
(2). Los imanes en la parte posterior del chapetón
lo mantendrá en su lugar.
Coloque la manija del conrol del volumen (1)
sobre el vástago de válvula (2) y sobre la manga
del ajuste (3). Asegure la manija con el tornillo de
presión (4).
3
Instalación Final Para Siderna™
1
2
2
1
2
2
Instalación de la Serie 60
1
1
4
3
3
3
1
2
3
3
2
48984 Rev J.indd 14 1/25/12 4:16 PM

7
4
Instalación y Ajuste del Pomo de Temperatura
El no hacerlo puede causar lesión.
Instalación de la Serie 60
¡Ajuste el tope del límite de temperatura! Abra
los suministros de agua; deje que corra el agua
caliente y fría totalmente abierta para asegurar que
el agua está fluyendo lo más caliente/fría posible.
Coloque un termómetro en un vaso plástico, y
sostenga el vaso bajo un chorro de agua. Coloque
la perilla de temperatura (1) en las ranuras (2),
luego gire la perilla de temperatura hasta que logre
su temperatura máxima deseada de salida (no
más de 120° ó la temperatura más baja autorizada
por su código local de plomería). Quite el pomo de
la temperatura y colóquela otra vez en las ranuras
(2), asegurándose que el pomo del tope del límite
de la temperatura (3) pegue contra la manija del
tope del límite del volumen (4) como se muestra.
Fije el pomo de la temperatura usando un tornillo
(5) y coloque la tapa (6) en el pomo.
Para los modelos RSVP®(series T60X90), la
palanca que controla la temperatura del agua
está supuesta a señalar hacia la posición 12 en el
reloj. Una vez que haya conseguido la posición
deseada como se indica en las instrucciones
arriba, enrosque el tornillo de ajuste (7) en la
manija (8) y fíjela a la espiga de la válvula
apretando el tornillo de ajuste con una llave Allen
(9) incluida
1
3
2
1
4
5
6
4
Mantenimiento de la Serie 60
Si la llave de agua tiene una filtración o
escape de agua desde el surtidor o la cabeza
de la regadera:
CIERRE LOS SUMINISTROS DE AGUA. Cambie
el Ensamble del cartucho – Piezas de Repuesto
RP47201.
Si no fluye el agua:
Verifique que el lado caliente del cartucho
esté instalado en la línea de fuente de la agua
caliente. Si no es, dé vuelta apagado a los
abastecimientos de agua y mueva de un tirón
el cartucho.
7
8
9
Para los modelos de Siderna™ (serieT60X80),
coloque la manija de la temperatura (perilla) (10)
sobre vástago de válvula y asegure con el tornillo
(11). Asegúrese que el anillo o (12) esté montado
en el casquillo de la manija (13). Instale el casquillo
de la manija presionándolo en lugar encima de la
manija de la temperatura (10).
10
Siderna™
13
12
11
RSVP®
48984 Rev J.indd 15 1/25/12 4:16 PM

48984 Rev J.indd 16 1/25/12 4:16 PM

Instructions d’installation
Finition de la soupape
MultiChoice®
Guide d’utilisation
60 Série
Inscrivez le numéro de modèle ici.
ASME A112.18.1 / CSA B125.1
ASSE 1016
®
®
UPC
Table des matières
Garantie ............................................................................. Page 2
Instructions d’installation .................................................... Pages 3 - 7
Maintenance .......................................................................Page 7
Pièces de rechange ........................................................... Pages 8-13
1
Articles dont vous pouvez avoir besoin:
1/19/12
48984 Rev. J
Ce robinet satisfait aux exigences des normes
ASME A112.18.1/CSA B125.1 et ASSE 1016 ou
les surpasse.
ATTENTION: L’installateur doit régler l’appareil
pour que la température maximale de l’eau chaude
soit sans danger. Toute modification des réglage
peut entraîner une élévation de la température à
la sorite du robinet au delà de la température sans
danger et pourrait causer un échaudage.
AVIS À L’INSTALLATEUR : ATTENTION! – En
qualité d’installateur, vous êtes tenu
d’INSTALLER et de RÉGLER ce robinet
conformément aux instructions. Ce robinet ne
s’adapte pas automatiquement aux fluctuations
de la température de l’eau d’alimentation. Par
conséquent, il faut régler le bouton de
température au moment de l’installation et il
peut être nécessaire de faire de nouveaux
réglages par la suite en raison des fluctuations
saisonnières de la température de l’eau. VOUS
DEVEZ informer le propriétaire ou l’utilisateur
de cette exigence. En cas de doute quant à la
marche à suivre pour faire ces réglages,
veuillez consulter page 7 si un doute persiste,
et si cette incertitude persiste, appelez-nous au
1-877-345-BRIZO (2749).
Après avoir terminé l’installation et le réglage, vous
devez inscrire, sur l’étiquette de mise en garde
fournie, votre nom, le nom de votre entreprise et la
date à laquelle vous avez réglé le bouton de
température, puis fixer l’étiquette à l’endos de la
porte de la coiffeuse. Vous devez également fixer
l’étiquette d’avertissement au chauffe-eau. Veuillez
laisser ce feuillet d’instructions au propriétaire
ou à l’utilisateur pour qu’il puisse le consulter
au besoin.
MISE EN GARDE – Ce robinet thermostatique
pour baignoire est conçu pour limiter les
effets des fluctuations de température de l’eau
causées par les variations de la pression et la
température attribuables au fonctionnement
d’un lave-vaisselle, d’une machine à laver, d’un
cabinet d’aisances ou d’un autre appareil qui
consomme de l’eau. Il peut ne pas protéger
l’utilisateur contre l’échaudage en cas de
défectuosité d’un autre dispositif de régulation
de la température, si de haute température ou
du bouton de température est mauvais, si la
température de l’eau chaude a été modifiée
après que les réglages ont été effectués ou si la
température de l’eau d’alimentation a changé en
raison du changement de saison.
MISE EN GARDE – N’installez pas de dispositif
d’arrêt sur une sortie quelconque de ce robinet.
En interrompant l’écoulement de l’eau, ce
dispositif peut empêcher le robinet d’équilibrer
les pressions d’eau chaude et d’eau froide.
Pour installer votre robinet Brizo®facilement,
vous devez:
•LIRE TOUTES les instructions avant de débuter.
•LIRE TOUS les avertissements ainsi que toutes les
instructions de nettoyage et d’entretien.
48984 Rev J.indd 17 1/25/12 4:16 PM

2
Toutes les pièces et les finis du robinet Brizo®
sont protégés contre les défectuosités de
matériau et les vices de fabrication par une
garantie qui est consentie au premier acheteur
et qui demeure valide tant que celui-ci demeure
propriétaire de sa maison. Delta recommande
de faire appel à un plombier compétent pour
l'installation et la réparation du robinet.
Pendant la période de garantie, Delta remplacera
GRATUITEMENT toute pièce ou tout fini,
présentant une défectuosité de matériau ou un
vice de fabrication pour autant que l'appareil
ait été installé, utilisé et entretenu correctement.
Pour obtenir des pièces de rechange, veuillez
communiquer par téléphone au numéro
1-877-345-BRIZO (2749) (aux États-Unis ou
au Canada) et par écrit à l'une des adresses
suivantes :
Aux États-Unis
Delta Faucet Company
Product Service
55 E. 111th Street
Indianapolis, IN 46280
Au Canada
Masco Canada Limited, Plumbing Group
350 South Edgeware Road
St. Thomas, Ontario, Canada N5P 4L1
La présente garantie s'applique au remplacement
de toutes les pièces défectueuses, y compris
le fini, et elle ne couvre que ces éléments.
LES FRAIS DE MAIN-D'OEUVRE ET (OU)
LES DOMMAGES PROVOQUÉS AU COURS
DE L'INSTALLATION, DE LA RÉPARATION
OU DU REMPLACEMENT D'UN ÉLÉMENT
AINSI QUE LES PERTES OU DOMMAGES
GARANTIE À VIE LIMITÉE DES ROBINETS ET DE LEURS FINIS
DE TOUTE AUTRE NATURE NE SONT
PAS COUVERTS PAR LA GARANTIE. Toute
réclamation en vertu de la présente garantie
doit être adressée à Delta, accompagnée de la
preuve d'achat (original de la facture) du premier
acheteur. CETTE GARANTIE EST LA SEULE
OFFERTE PAR DELTA FAUCET COMPANY OU
DELTA FAUCET CANADA, SELON LE CAS.
ELLE EXCLUT TOUTE AUTRE GARANTIE,
Y COMPRIS LA GARANTIE IMPLICITE DE
QUALITÉ MARCHANDE.
Les robinets installés dans un établissement
industriel ou commercial ou dans une place
d'affaires sont protégés par une grantie étandue
de cinq ans qui prend effet à compter de la
date d'achat. Toutes les autres conditions de
la garantie de cinq ans sont identiques à celle
de la présente garantie. La présente garantie
s'applique à tous les robinets Brizo®fabriqués
après le 1er janvier 1995.
Dans les États ou les provinces où il est interdit
d'exclure ou de limiter les responsabilités à
l'égard des dommages indirects ou fortuits, les
exclusions et les limites susmentionnées ne
s'appliquent pas. Les dommages résultant d'une
mauvaise utilisation, d'une utilisation
abusive de la négligence ou de l'utilisation de
pièces autres que des pièces d'origine Delta®
RENDENT LA GARANTIE NULLE ET SANS
EFFET.
La présente garantie vous donne des droits
précis qui peuvent varier selon votre lieu de
résidence. Elle ne s'applique qu'aux robinets
Brizo®installés aux États-Unis, au Canada et
au Mexique.
© 2012 Division de Masco Indiana
Instructions de nettoyage
Il faut le nettoyer avec soin. Même si son
fini est extrêmement durable, il peut être
abîmé par des produits fortement abra-
sifs ou des produits de polissage. Il faut
simplement le frotter doucement avec un
chiffon humide et le sécher à l'aide d'un
chiffon doux.
48984 Rev J.indd 18 1/25/12 4:16 PM

3
B.
1
4
4
2
3
Installation – Série 60
1
Installation de la cartouche.
A.
Interrompez l’arrivée d’eau. Enlevez le
couvercle (1), l’écrou à portée sphérique (2) et
le capuchon d’essai (3) du corps. Si vous
n’installez pas l’appareil dans une paroi mince,
vous pouvez retirer le protecteur (4) complète-
ment. Si l’écran (5) est en place, enlevez avant
d’installer la cartouche.
1
2
3
4
Tournez la cartouche (1) de sorte que le mot «
UP » (2) se trouve sur le dessus. Introduisez la
cartouche dans le corps de la soupape comme
le montre la figure. Assurez-vous que les tubes
et les joints toriques (3) sont bien calés dans les
orifices à la base du corps. Assurez-vous que les
ergots sont parfaitement engagés dans les
rainures du corps (4).
Dans le cas d’une installation dos à dos ou inversée
(eau chaude à droite et eau froide à gauche) : Tournez
la cartouche (1) de sorte que le mot « UP » (2) se
trouve sur le dessus. Installez la cartouche en vous
assurant que les ergots sont introduits entièrement
dans les rainures du corps de laiton (reportez-vous à
l’étape B). Faites glisser l’écrou à portée sphérique (3)
sur la cartouche et vissez-le sur le corps. Serrez à la
main fermement.
Installation dos à dos
Installation normale
(Non modifiée)
Installation
Inversée
Eau Froides
Eau Chaude
3
2
C.
Faites glisser l’écrou à portée sphérique (1) sur
la cartouche et vissez-le sur le corps. Serrez à
la main fermement.
1
1
5
48984 Rev J.indd 19 1/25/12 4:16 PM

4
Installation – Série 60
2
3
2
1
4
INSTALLATION DE LA POMME DE DOUCHE :
Raccordez la sortie supérieure (1) au tuyau
d’alimentation de la pomme de douche (2) à l’aide
des raccords appropriés. Pour éviter d’abîmer le
fini du tuyau de la pomme de douche, introdui
sez le côté « mur » de celui-ci dans la collerette
(3) avant de le visser dans le raccord du tuyau
vertical. Appliquez du ruban de plomberie sur les
filets. Vissez la pomme de douche (4) sur le
tuyau. Appliquez du ruban de plomberie sur les
filets. Prenez garde de serrer la pomme de
douche excessivement.
1
Installation de la pomme de douche et du bec de baignoire
INSTALLATION DU BEC DE BAIGNOIRE:
Installez un manchon fileté de 1/2 po (13 mm) (1). La
saillie par rapport à la surface finie du mur (2) doit être
conforme à la dimension (3).
Il est déconseillé de connecter un bec de robinet de
comptior sur une valve murale. De même il est déconseillé
d'utiliser une doche à main dans la combinaison baignoire
et douche avec bouton-poussoir inverseur.
Le tuyau entre le corps du robinet et le bec de bain doit
consister en un tuyau de cuivre ou en un tuyau de fer d’au
moins 1/2 po (13 mm), long d’au moins 8 po (203 mm) et
d’au plus 18 po (457 mm). Ce tuyau doit être droit, installé
à la verticale et raccordé au manchon fileté du bec par
1
1
(3) = 3/8 po ± 1/16 po (9.5 mm ± 1.5 mm)
(3) = 9/16 po ± 1/16 po (14.3 mm ± 1.5 mm)
(3) = 5 3/8 po ± 1/16 po (136.5 mm ± 1.5 mm)
1
3
2
3
2
3
2
3
(3) = 3/8 po ± 1/16 po (9.5 mm ± 1.5 mm)
2
RP44022
RP49126
RP49094
RP49345
un seul coude de 90 degrés en fer ou en cuivre. Appliquez
du ruban plomberie sur les filets du manchon fileté et vissez
le manchon sur le bec.
INSTALLATION DU BRAS DE DOUCHE ET DE
LA POMME DE DOUCHE RSVP®: Installez un
manchon fileté 1/2 po de manière qu’il présente
une saillie de 3/8 po à 1/2 po par rapport à la
surface finie du mur. Appliquez du ruban de
plomberie sur le filetage à la sortie du bras de
douche et vissez la pomme de douche (2) sur le
bras de douche (3) au moyen de la clé (4) fournie.
Serrez fermement. Vérifiez la position de la vis de
calage sur le dessus du bras de douche (3) en
vous assurant qu’elle n’est pas coincée dans
l’ouverture à l’intérieur où elle pourrait nuire. Faites
glisser le bras de douche et la pomme de douche
sur l’adaptateur et vissez-les contre l’adaptateur.
1
2
3
4
1
3
2
RP64084
(3) = 3/8 po ± 1/16 po (9.5 mm ± 1.5 mm)
48984 Rev J.indd 20 1/25/12 4:16 PM
