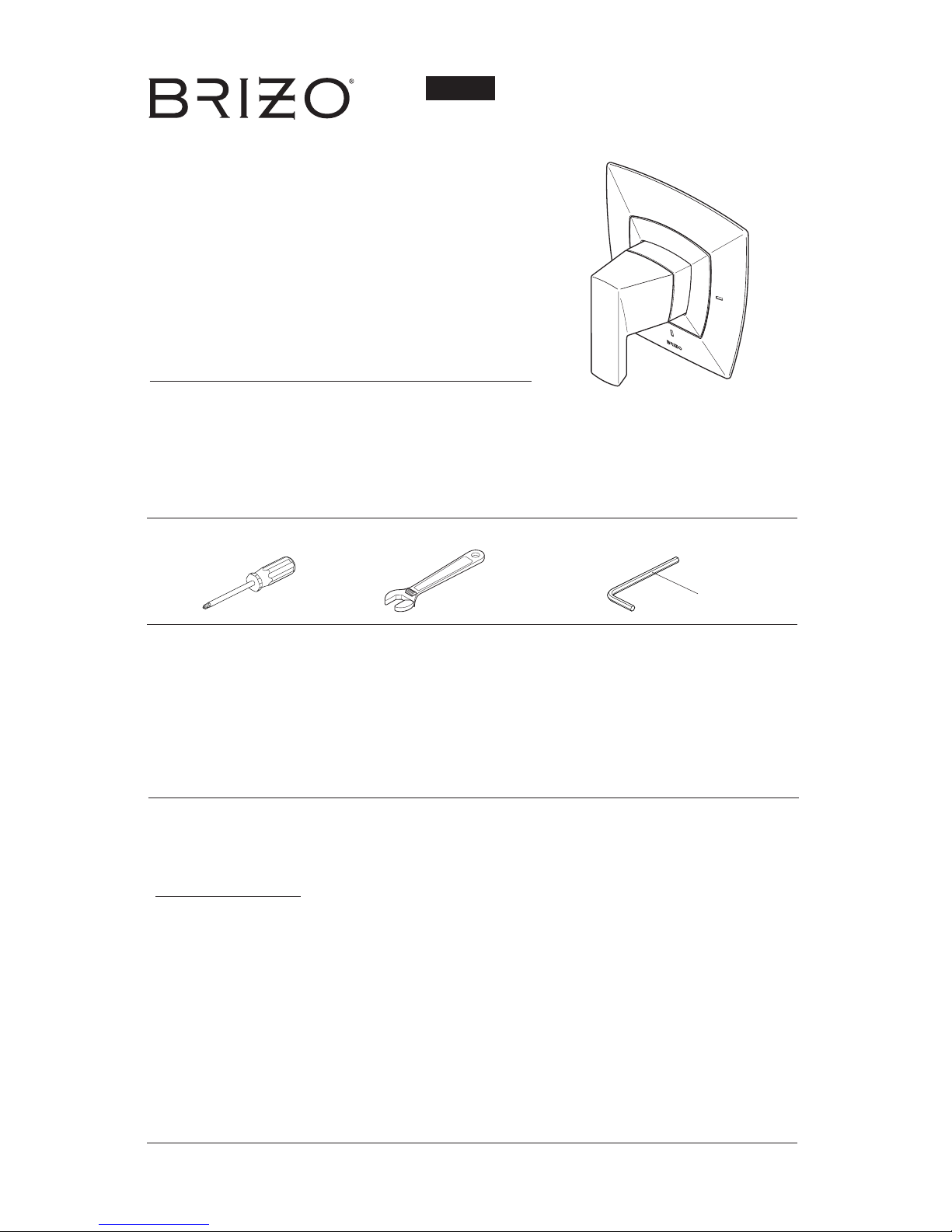

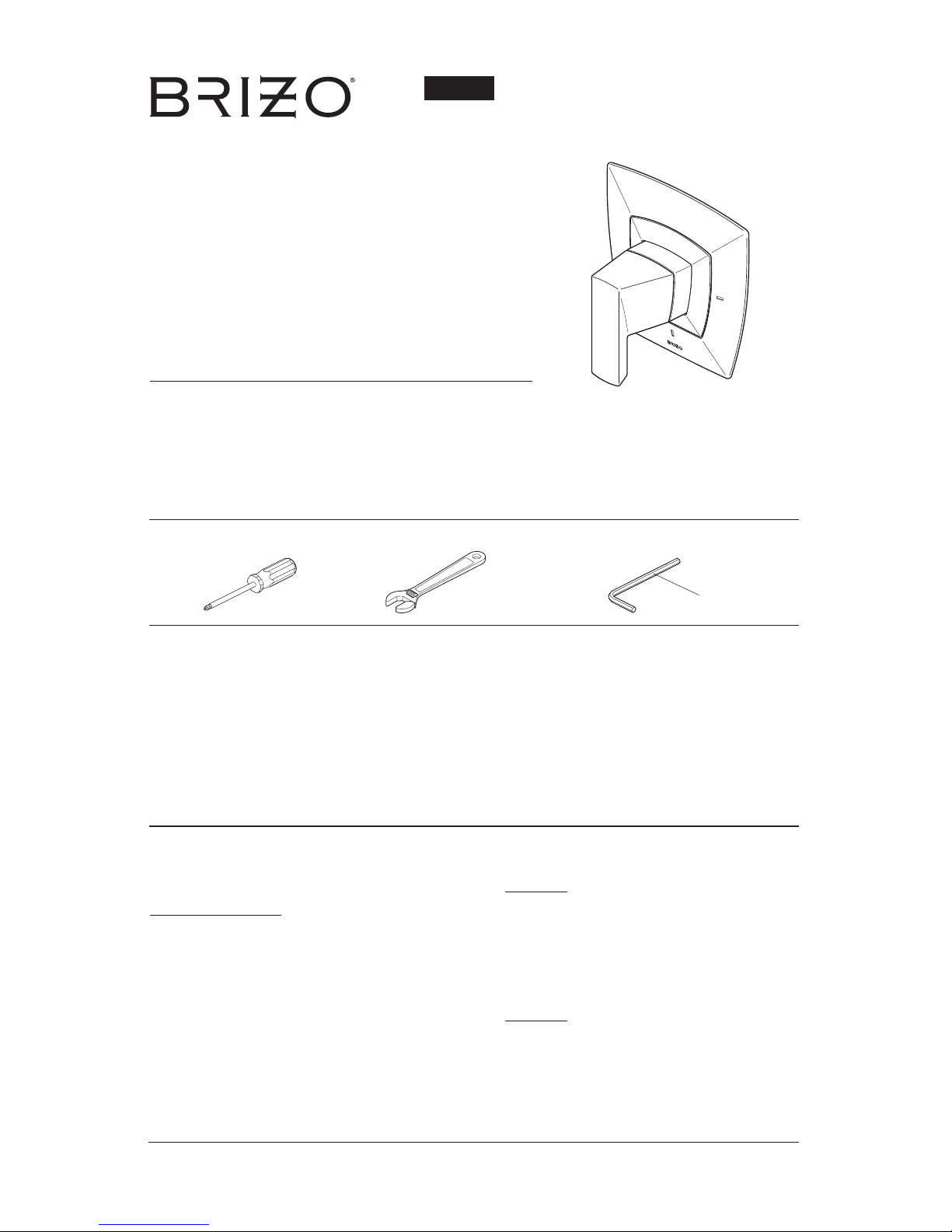

Brizo VETTIS T66T088 User manual

191844 Rev. A
Models
T66T088▲
Series
VETTIS™
SENSORI®THERMOSTATIC
VALVE TRIM
CAUTION: This system/device must be set by the installer
to ensure safe, maximum temperature. Any change in the
setting may raise the discharge temperature above the limit
considered safe and may lead to hot water burns.
NOTICE TO INSTALLER: CAUTION!–As the installer
of this valve, it is your responsibility to properly
INSTALL and ADJUST this valve per the instructions
given. This valve does not automatically adjust for
inlet temperature changes, therefore, someone must
make the necessary temperature knob adjustments
at the time of installation and further adjustments
may be necessary due to seasonal water temperature
change. YOU MUST inform the owner/user of this
requirement by following the instructions. If you or
the owner/user are unsure how to properly make these
adjustments, please refer to page 4 and if still uncertain,
call us at 1-877-345-BRIZO (2749).
After installation and adjustment, you must afx your
name, company name
and the date you adjusted the temperature knob to the
caution label provided and
apply or attach the label to the back side of the closest
cabinet door and the warning label to the water heater.
Leave this Instruction Sheet for the
owner’s/user’s reference.
WARNING: This thermostatic bath valve is designed
to minimize the effects of outlet water temperature
changes due to inlet temperature changes, commonly
caused by dishwashers, washing machines, toilets
and the like. It may not provide protection from
hot water burns when there is a failure of other
temperature controlling devices elsewhere in the
plumbing system, if the temperature knob is not
properly set or if the hot water temperature is changed
after the settings are made or if the water inlet changes
due to seasonal changes.
WARNING: Do not install a shut-off device on either
outlet of this valve. When this type of device shuts off
the water ow, it can defeat the ability of the valve to
balance the hot and cold water pressures.
1/30/2017
91844
SILICONE
5/32"z
(3.97mm)
You may need:
▲Specify Finish
Write purchased model number here.
For easy installation of your Brizo®faucet you will need:
• To READ ALL the instructions completely before beginning.
• To READ ALL warnings,care, and maintenance information.
Table of Contents:
Warranty ............................................................................. Page 2
Installation Instructions ....................................................... Pages 3 - 5
Maintenance ....................................................................... Page 6
Replacement Parts ............................................................. Pages 7-8

© 2017 Masco Corporation of Indiana
Parts and Finish
All parts (other than electronic parts and batteries) and finishes of this Brizo®faucet are warranted to the original con-
sumer purchaser to be free from defects in material and workmanship for as long as the original consumer purchaser
owns the home in which the faucet was first installed or, for commercial users, for 5 years from the date of purchase.
Electronic Parts and Batteries (if applicable)
Electronic parts (other than batteries), if any, of this Brizo®faucet are warranted to the original consumer purchaser to
be free from defects in material and workmanship for 5 years from the date of purchase or, for commercial users, for
one year from the date of purchase. No warranty is provided on batteries.
Brizo Kitchen & Bath Company will replace, FREE OF CHARGE, during the applicable warranty period, any part or
finish that proves defective in material and/or workmanship under normal installation, use and service. If repair or
replacement is not practical, Brizo Kitchen & Bath Company may elect to refund the purchase price in exchange for
the return of the product. These are your exclusive remedies.
Brizo Kitchen & Bath Company recommends using a professional plumber for all installation and repair. We also rec-
ommend that you use only genuine Brizo®replacement parts.
Brizo Kitchen & Bath Company shall not be liable for any damage to the faucet resulting from misuse, abuse, neglect
or improper or incorrectly performed installation, maintenance or repair, including failure to follow the applicable care
and cleaning instructions.
Replacement parts may be obtained by calling the applicable number below or by writing to:
In the United States and Mexico: In Canada:
Brizo Kitchen & Bath Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-877-345-BRIZO (2749) 1-877-345-BRIZO (2749)
[email protected] [email protected]
Proof of purchase (original sales receipt) from the original purchaser must be made available to Brizo Kitchen & Bath
Company for all warranty claims unless the purchaser has registered the product with Brizo Kitchen & Bath Company.
This warranty applies only to Brizo®faucets manufactured after January 1, 1995 and installed in the United States of
America, Canada and Mexico.
BRIZO KITCHEN & BATH COMPANY SHALL NOT BE LIABLE FOR ANY SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES (INCLUDING LABOR CHARGES) FOR BREACH OF ANY EXPRESS OR IMPLIED
WARRANTY ON THE FAUCET. Some states/provinces do not allow the exclusion or limitation of special, incidental
or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you special
legal rights. You may also have other rights which vary from state/province to state/province.
This is Brizo Kitchen & Bath Company’s exclusive written warranty and the warranty is not transferable.
I f you have any questions or concerns regarding our warranty, please view our Warranty FAQs at
www.Brizo.com, email us at [email protected] or call us at the applicable number above.
Limited Warranty on Brizo®Faucets
2
91844 Rev. A

391844 Rev. A
1
A.
B.
C.
D.
4
3
2
3
1
1
2
4
1
Note: The Sensori®Thermostatic Valve
rough (R66000-WS) must be installed before
installing the trim.

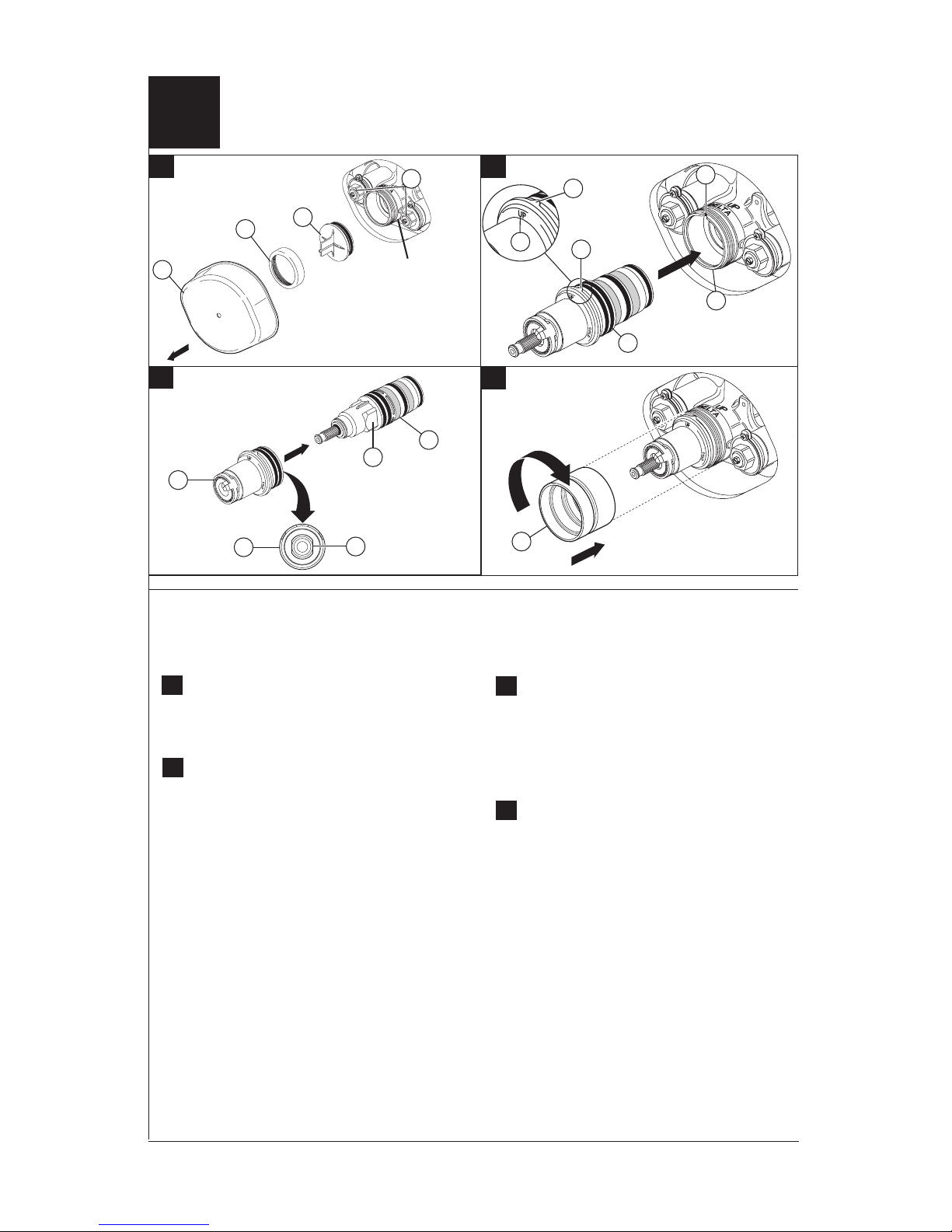

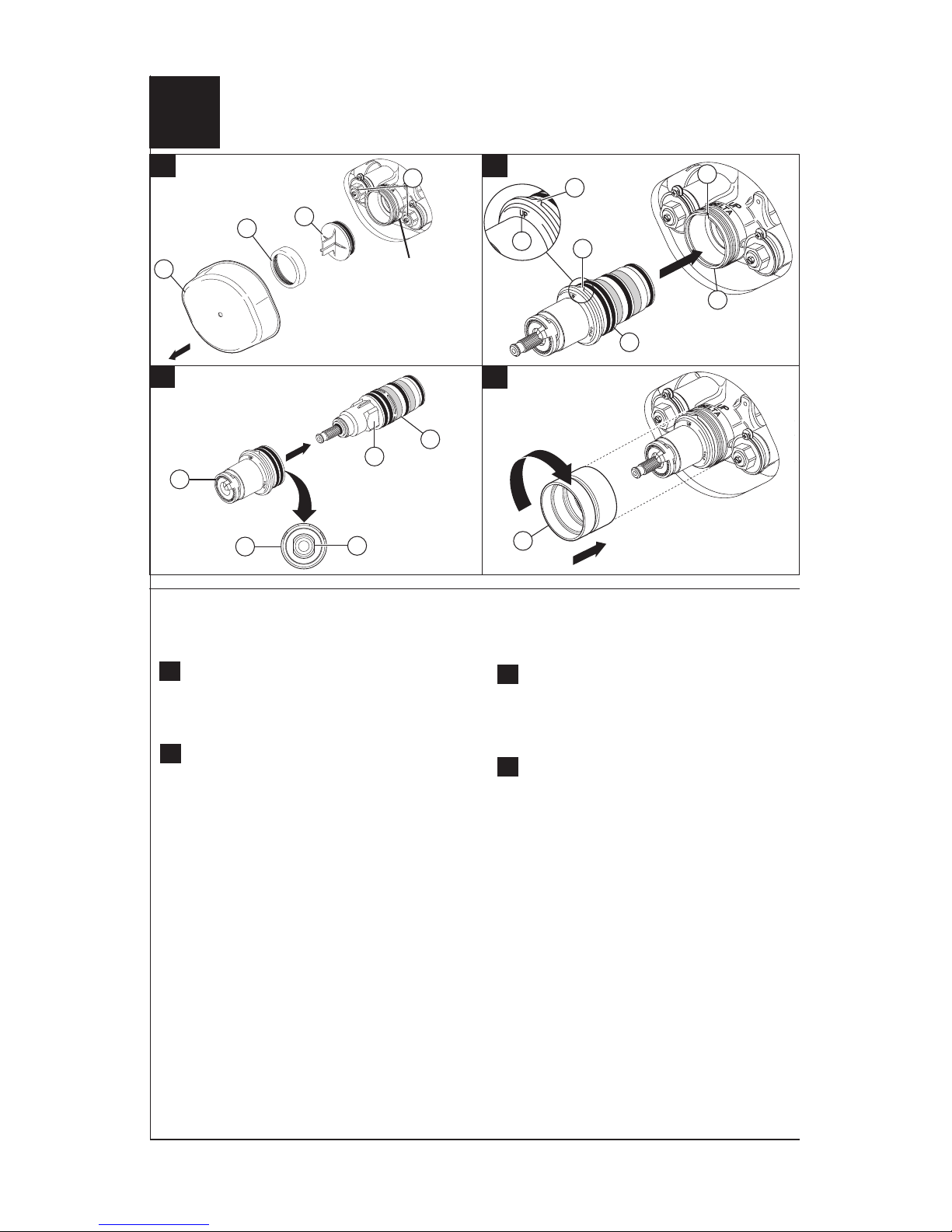

A. Turn off water supplies from main or
inlet stops (1). Remove plasterguard (2),
bonnet nut (3) and test cap (4) from the
body.
B. Locate ats (1) on cartridge (2) and inside
of sleeve (3). Align ats and insert cartridge
into sleeve being careful not to push on
copper element at end of cartridge.
C. Locate “V” (1) on cartridge sleeve and “V”
notch (2) on valve body (3). Align the “Vs”
and press sleeve and cartridge assembly
(4) into valve body (3) and note the “UP”
position (5).
D. Slide extended bonnet nut (1) over the
cartridge and thread onto the body.
Hand tighten securely.
Do not use original bonnet nut provided
with rough.
3
3
1
1
5
1
2R66000-WS
Cartridge Installation

2
IMPORTANT:
The Rotational Limit Stop is used to limit the amount
of hot water available such that, if set properly, the
user will not be scalded if the handle accidentally is
rotated all the way to “hot” when a person is showering.
The rst position allows the LEAST amount of hot
water to mix with the cold water in the system. In the
rst position the water will be the coldest possible
when the handle is turned all the way to hot. As you
move the Rotational Limit Stop counterclockwise, you
progressively add more and more hot water in the mix.
The last position to the left will result in the greatest
amount of hot water to the mix, and the greatest risk
of scald injury if someone accidentally turns the valve
handle all the way to the hot side while showering.
WARNING: In some instances, setting the
Rotational Limit Stop in the hottest position (full
counterclockwise) could result in scald injury. It is
necessary to adjust the Rotational Limit Stop so
that the water coming out of the valve will not scald
the user when the handle of the valve is rotated to
the hot side.
• According to the majority of industry standards, the
maximum allowable temperature of the water exiting
the valve is 120°F (Your local plumbing codes may
require a water temperature less than 120°F).
• Run the water so that the cold water is as cold as it
will get and hot water is as hot as it will get. Place the
handle on the stem (see page 6, step 2D) and rotate
the handle counterclockwise until the handle stops.
• Place a thermometer in a plastic tumbler and hold
in the water stream. If the water temperature is above
120°F, the Rotational Limit Stop must be repositioned
clockwise to decrease valve outlet water temperature to
be less than 120°F or to meet the requirements of your
local plumbing codes.
• To adjust the temperature of the water coming out of
the valve:

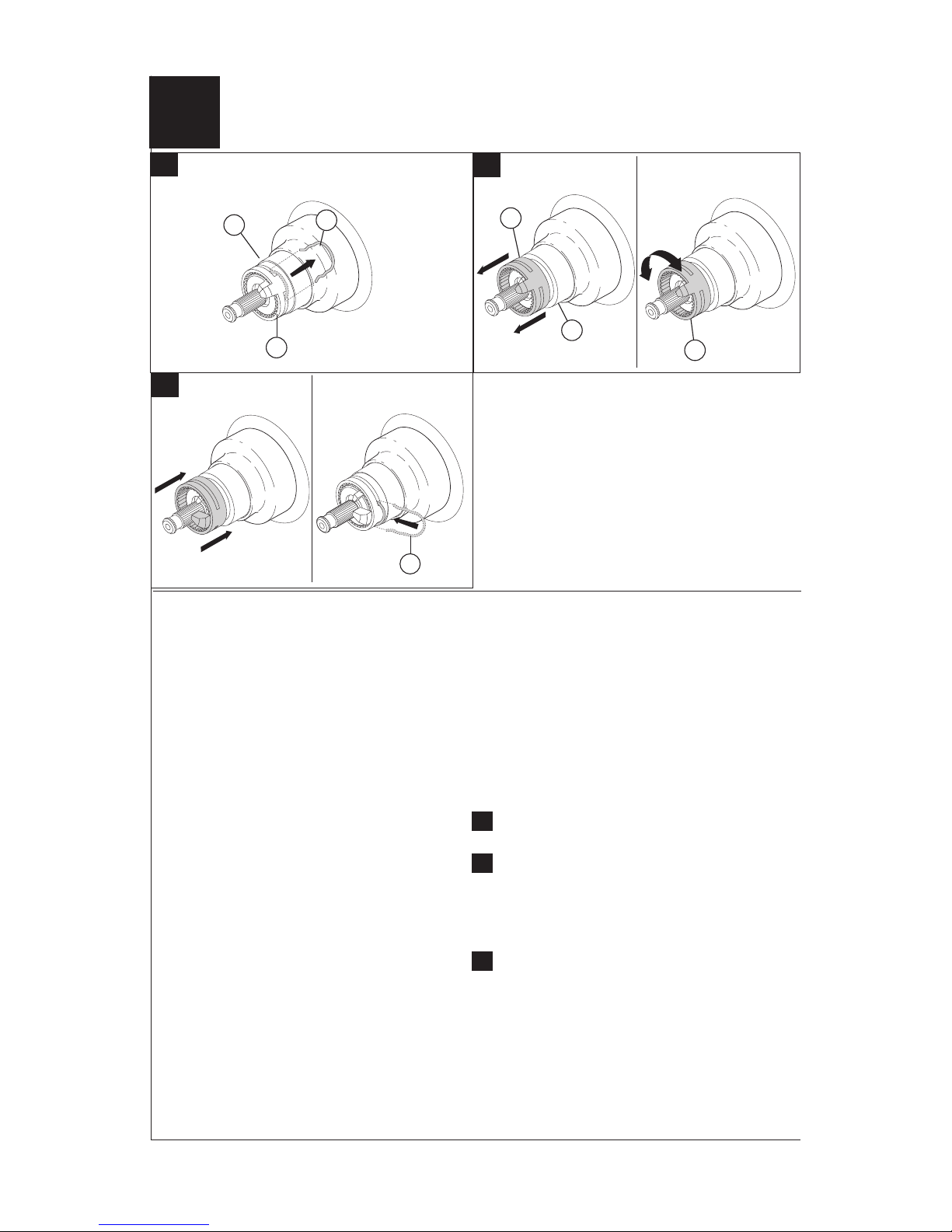

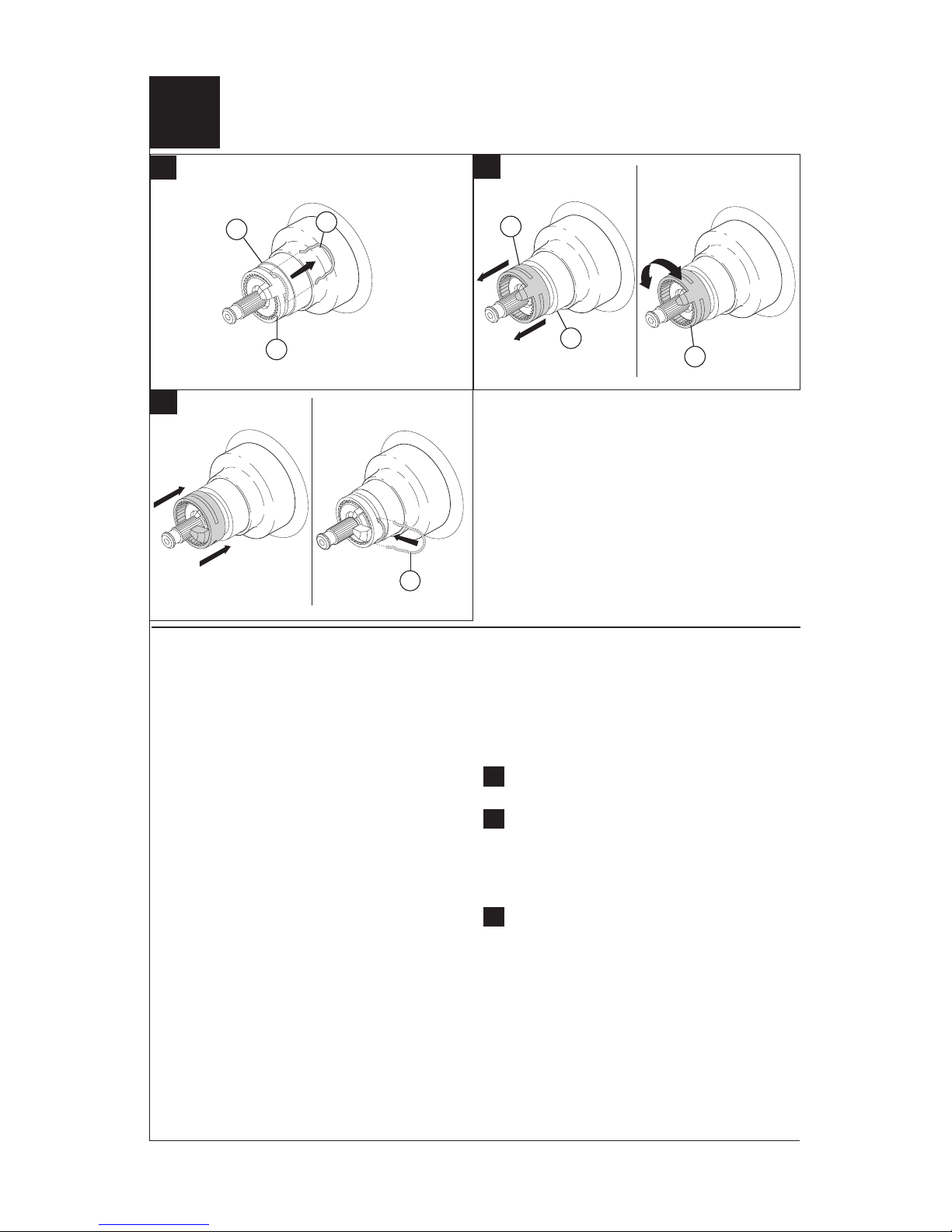

A. Pull the clip (1) from the sleeve (2) and rotational
limit stop (3).
B. Note the position of the rotational limit stop
(3). Pull the rotational limit stop out from the
sleeve (2) enough so that it can be rotated
clockwise to decrease the outlet temperature
or counterclockwise to increase the outlet
temperature.
C. Once the desired outlet temperature is reached,
make sure rotational limit stop is pushed back onto
the sleeve so that the clip (1) can be reinstalled.
Make sure clip is secure on sleeve. Reassemble
handle to valve stem.
• MAKE SURE COLD WATER FLOWS FROM THE
VALVE FIRST. MAKE SURE WATER FLOWING FROM
THE VALVE AT THE HOTTEST FLOW POSSIBLE
DOES NOT EXCEED 120°F OR THE MAXIMUM
ALLOWED BY YOUR LOCAL PLUMBING CODE.
C.
B.
A.
1
3
3
3
1
2
2
4
91844 Rev. A
Installation and Adjustment of the Rotational Limit Stop

Mounting Bracket Installation
A.
3

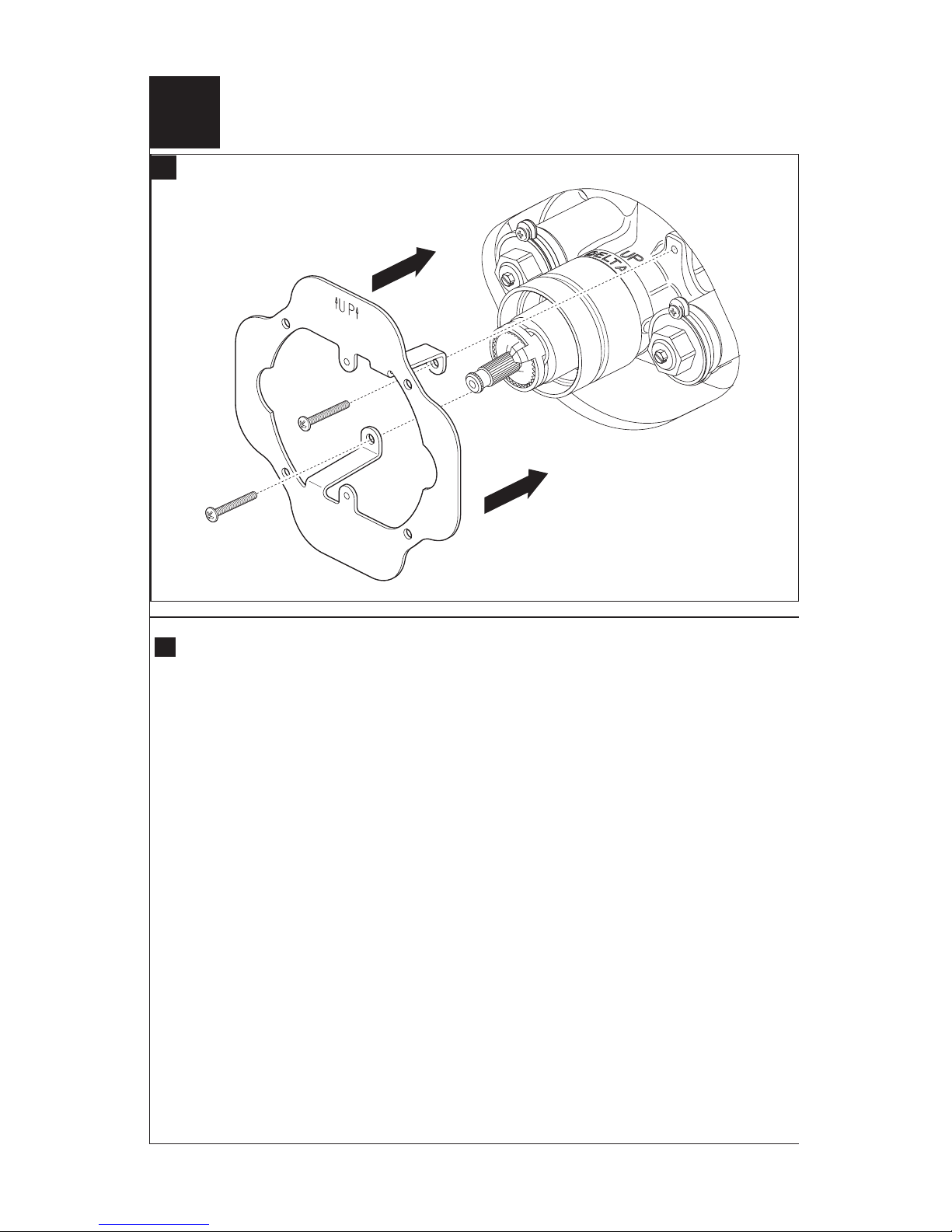

A. Place bracket against nished wall so
that the holes in legs of bracket align
with threaded holes on the rough. Use
two long screws provided to secure the
bracket to the rough.
Do not overtighten screws.
Ensure that the bracket lays at against
the nished wall.
591844 Rev. A

1
2
691844 Rev. A

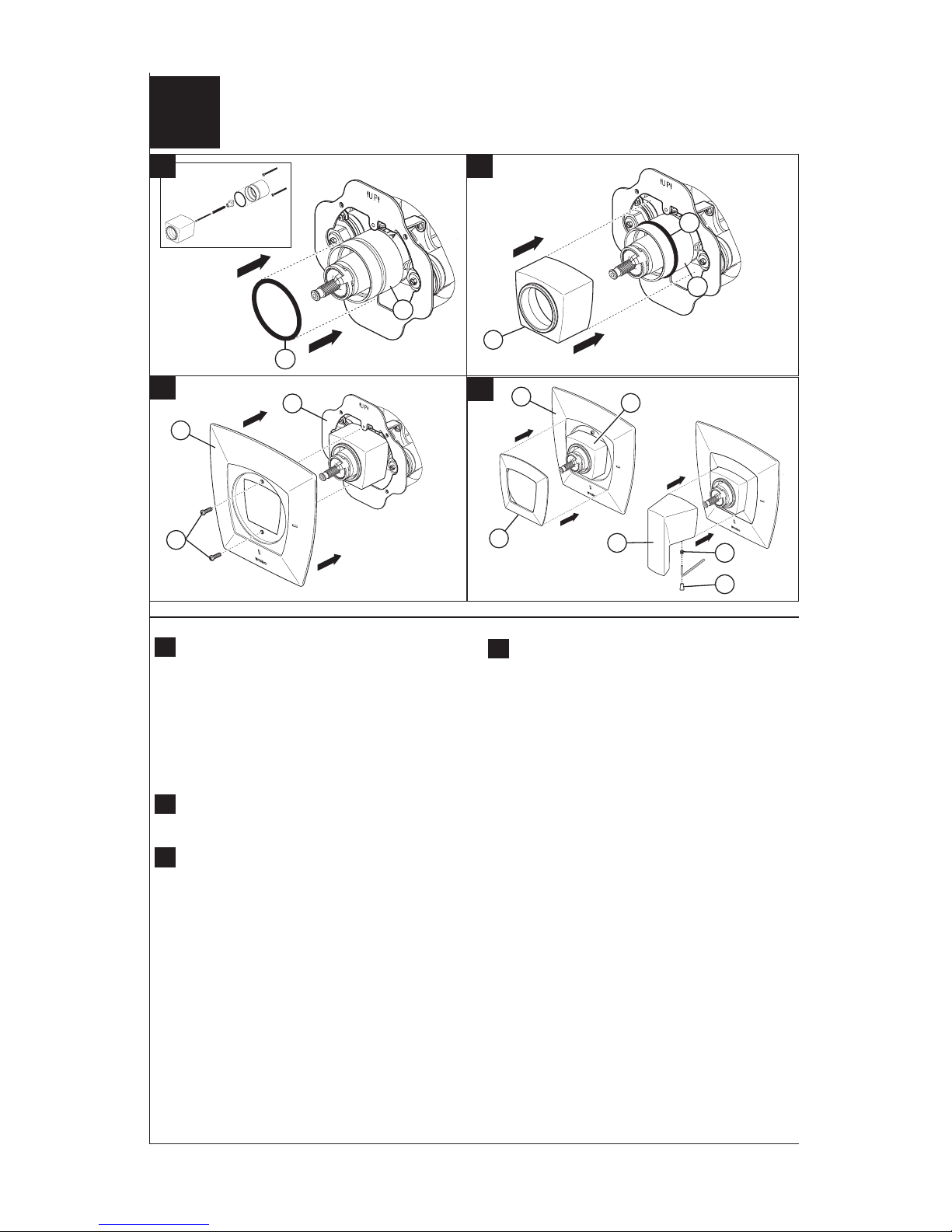

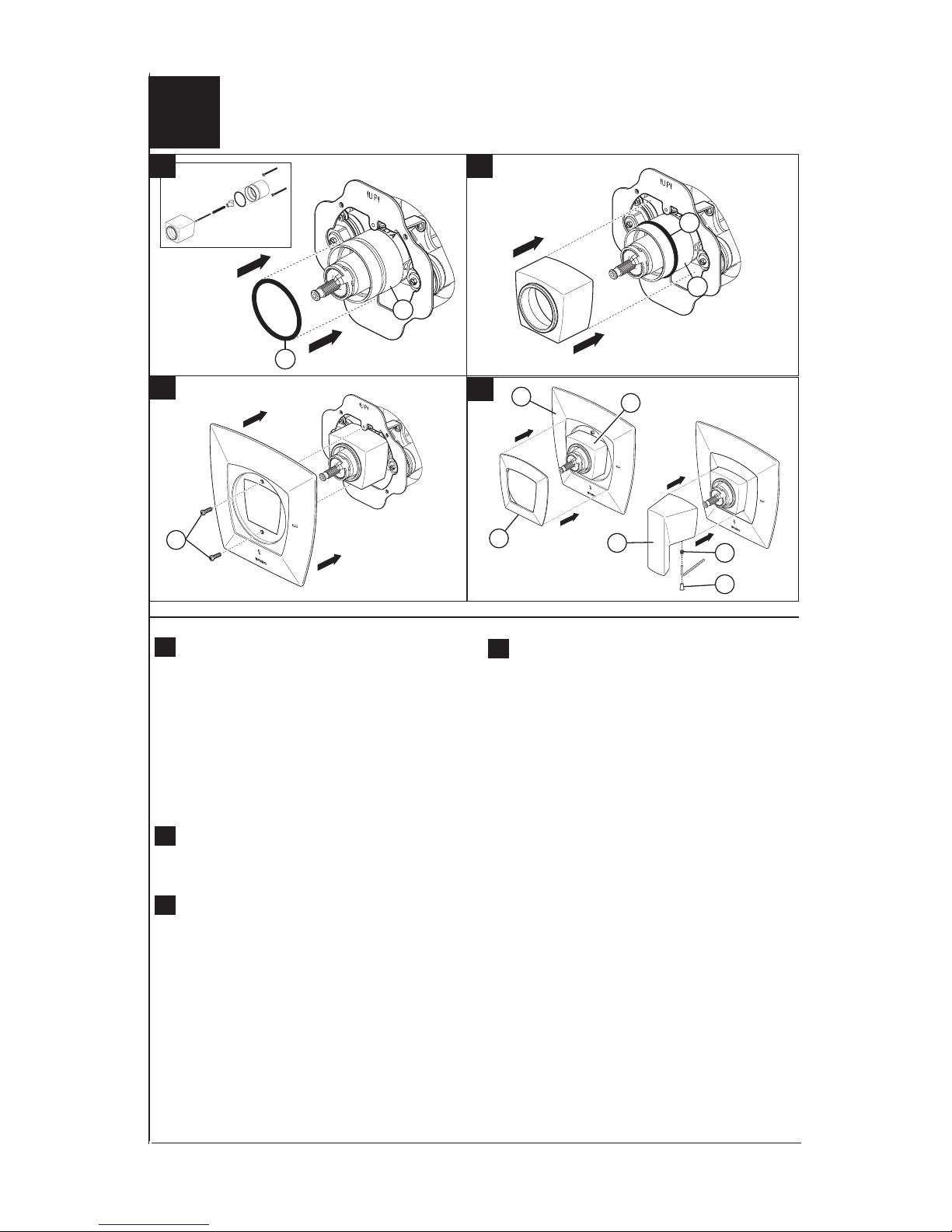

A. Slide O-ring (1) over bonnet nut (2) and
position it in groove on bonnet nut (2).
The O-ring, acts as a spacer to steady
the trim sleeve.
Note: Depending on location of valve
within the wall and wall thickness, an
optional extension kit may be needed.
RP91023▲will provide up to 1-3/4" of
extension.
B. Slide trim sleeve (3), over the bonnet
nut (2) and O-ring (1). Ensure sleeve is
securely positioned over cartridge.
C. Place the escutcheon (4) on wall and
secure to the mounting bracket (5) using
the 2 short screws (6) provided. Do not
overtighten.
D. Slide screw cover (7) over trim sleeve (3)
and press firmly until the cover is flush with
escutcheon (4). O-ring will hold screw cover
in place.
Before installing handle, ensure valve
is in the full cold position (clockwise).
Orient handle (8) so the lever is pointing
downward and press handle onto splined
stem of cartridge. Secure handle with set
screw provided (9) and press button (10)
into hole.
B.
D.
Optional Extension
Kit Available -
RP91023▲
C.
A.
Trim Installation
4
5
4
678
10
9
4
2
1
3
3

7
91844 Rev. A
Cleaning and Care
Care should be given to the cleaning of this
product. Although its finish is extremely durable,
it can be damaged by harsh abrasives or polish.
To clean, simply wipe gently with a damp cloth
and blot dry with a soft towel.
Maintenance

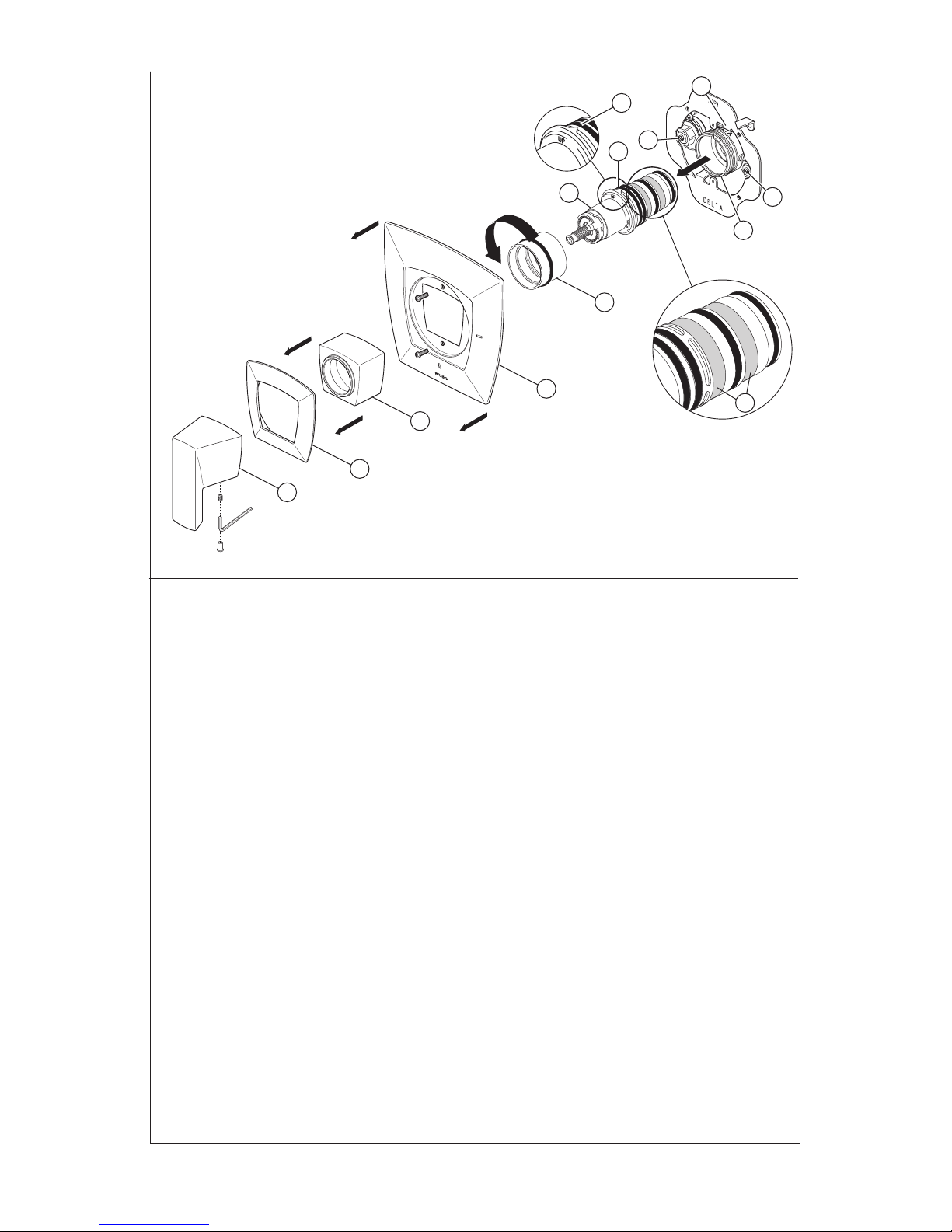

If you notice reduced ow or the outlet
temperature uctuating, the cartridge screens
may need cleaned. To clean the cartridge
screens:

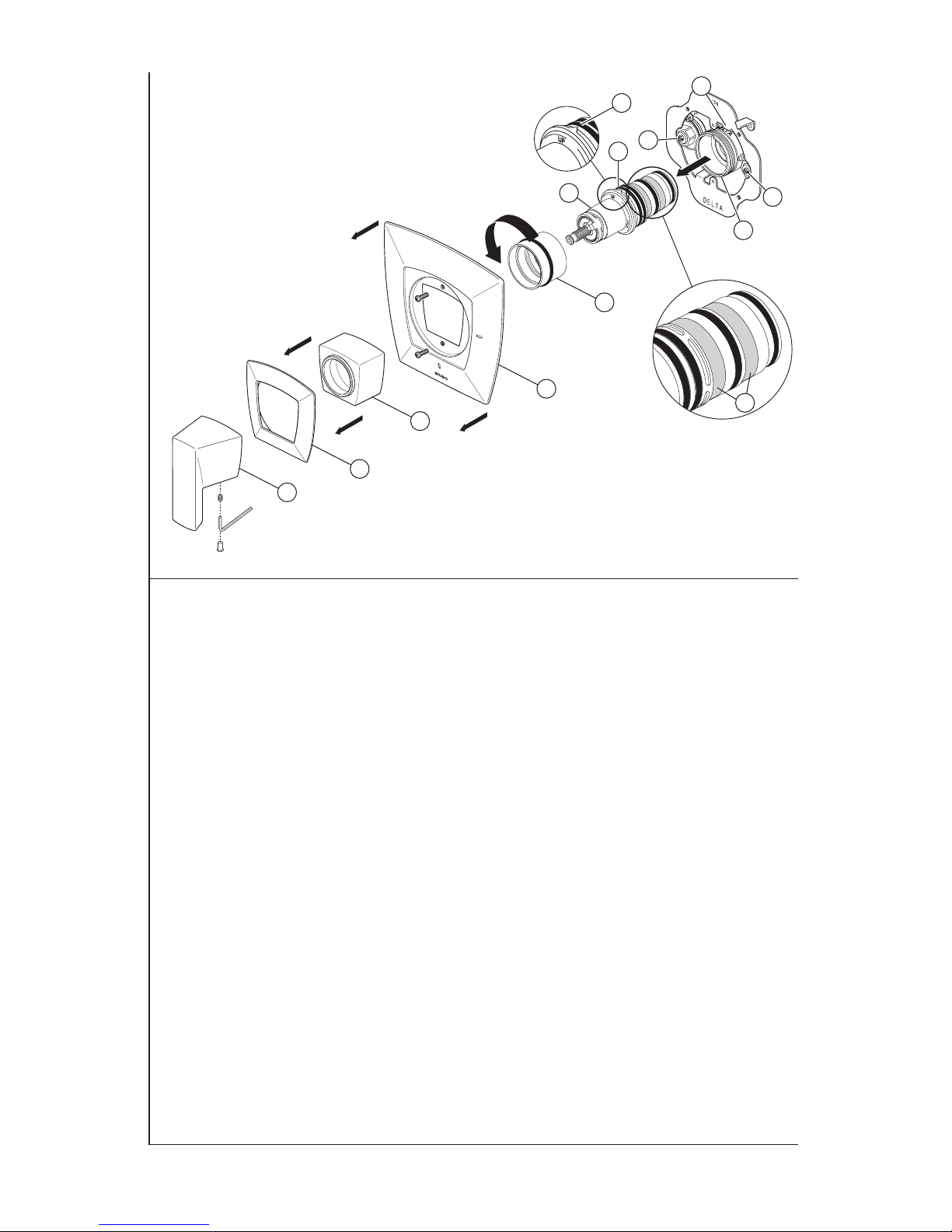

Shut off water from the main valve or from stops
(1). Stops may be accessed after removing
trim. Remove the handle (2), screw cover (3),
trim sleeve (4), escutcheon (5) and unscrew
bonnet nut (6). Carefully pull cartridge and sleeve
assembly (7) from the valve body (8). Carefully
brush or wash away any debris that may be on
the screens (9). After cleaning, reinstall cartridge
and sleeve assembly back into the valve body,
making sure to align the “V” (10) on the sleeve
with the “V” groove (11) on the valve body (Note
the “UP” on the sleeve). Secure cartridge and
sleeve assembly by screwing the bonnet securely
onto the valve body. Turn the stops on, and
reassemble remaining parts.
1
7
9
10
10
11
8
1
2
3
4
5
6

191844 Rev. A
ACCESORIO DE LA VÁLVULA
TERMOSTÁTICA SENSORI®
1/30/2017
SILICONE
5/32"
(3.97mm)
Usted puede necesitar:
ADVERTENCIA: El instalador debe apostar este systema/
divisa para garantizar temperatura maximo y seguro.
Cualqueir cambio en el ajuste puede subir la temperatura
del agua de descarga sobre el límite considerado seguro y
puede resultar en quemaduras de agua caliente.
AVISO PARA EL INSTALADOR: PRECAUCIÓN – Como
instalador de esta válvula, es su responsabilidad
de INSTALAR Y AJUSTAR apropiadamente esta
válvula como se describe en las instrucciones, por
lo tanto, debe haber una persona para hacer los
ajustes necesarios del pomo para la temperatura en el
momento que se haga la instalación y pueda necesitar
ajustes adicionales por los cambios estacionales
de la temperatura del agua. USTED DEBE informarle
al dueño/usuario sobre este requisito siguiendo las
instrucciones. Si usted o el dueño/usuario no están
seguros como hacer estos ajustes apropiadamente, por
favor reérase al Página 4 y si todavía no está seguro,
llámenos al 1-877-345-BRIZO (2749).
Después de hacer la instalación y el ajuste, usted puede
agregarle a la etiqueta de aviso proporcionada, su nombre,
el nombre de la compañía y la fecha cuando ajustó y el pomo
para la temperatura y aplicar o jar la etiqueta al dorso de
la puerta del gabinete más cercano y la etiqueta de aviso
al calentador de agua. Deje la Hoja de Instrucciones para
referencia del dueño/usuario.
ADVERTENCIA: Esta válvula termostática está
diseñada para minimizar los efectos de los cambios
de temperatura de agua por causa de los cambios
de temperatura en el agua de entrada, comúnmente
causados por lavadoras de platos, lavadoras de ropa,
inodoros, y otros aparatos por el estilo. Puede no
proporcionar protección de quemaduras de agua caliente
cuando hay alguna falla de otros aparatos para el control
de temperatura en otro sitio en el sistema de plomería.
También no proporcionará protección si el pomo para el
ajuste de la temperatura no está apropiadamente jo o
si cambia la temperatura del agua caliente después de
hacer los ajustes o si los cambios del agua de entrada
son por los cambios estacionales.
ADVERTENCIA: No instale un aparato de corte o cierre
en cualquiera de las tomas de esta válvula. Cuando este
tipo de aparato cierra el ujo de agua, puede hacer fallar
la habilidad de la válvula de balancear las presiones del
agua caliente y fría.
Contenido:
Garantía ............................................................................. Página 2
Instrucciones de Instalación................................................ Páginas 3 - 5
Mantenimiento..................................................................... Página 6
Piezas de Repuesto............................................................ Páginas 7-8
Modelos
T66T088▲
Series
VETTIS™
91844
▲Especifíque el Acabado
Para instalación fácil de su llave Brizo®usted necesitará:
• LEER TODAS las instrucciones completamente antes de empezar
• LEER TODOS los avisos, cuidados, e información de mantenimiento.
Escriba aquí el número del modelo comprado.

2
91844 Rev. A
© 2017 Masco Corporación de Indiana
Piezas y acabado
Todas las piezas (excepto las piezas electrónicas y las pilas) y los acabados de esta llave de agua Brizo®están
garantizados al consumidor comprador original de estar libres de defectos en material y fabricación durante el
tiempo que el comprador original posea la vivienda en la que la llave de agua fue originalmente instalada o, para los
consumidores comerciales, durante 5 años a partir de la fecha de compra.
Componentes electrónicos y pilas (si aplicable)
Todas las piezas (salvo las pilas), si hay, de esta llave de agua Brizo®están garantizadas al consumidor comprador
original de estar libres de defectos en materiales y fabricación durante 5 años a partir de la fecha de compra o, para
los usuarios comerciales, por un año a partir de la fecha de compra. No se garantizan las pilas.
Brizo Kitchen & Bath Company reemplazará, SIN CARGO, durante el período de garantía aplicable, cualquier pieza
o acabado que pruebe tener defectos de material y/o fabricación bajo la instalación, uso y servicio normal. Si la
reparación o su reemplazo no es práctico, Brizo Kitchen & Bath Company tiene la opción de reembolsarle su dinero
por la cantidad del precio de compra a cambio de la devolución del producto. Estos son sus únicos recursos.
Brizo Kitchen & Bath Company recomienda que use los servicios de un plomero profesional para todas las
instalaciones y reparaciones. También le recomendamos que utilice sólo las piezas de repuesto originales de Brizo®.
Brizo Kitchen & Bath Company no será responsable por cualquier daño a la llave de agua que resulte del mal uso,
abuso, negligencia o mala instalación o mantenimiento o reparación incorrecta, incluyendo el no seguir los cuidados
aplicables y las instrucciones de limpieza.
Las piezas de repuesto se pueden obtener llamando al número correspondiente más abajo, o escribiendo a:
En los Estados Unidos y México: En Canadá:
Brizo Kitchen & Bath Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-877-345-BRIZO (2749) 1-877-345-BRIZO (2749)
brizosupport@brizo .com [email protected]
La prueba de compra (recibo original) del comprador original debe ser disponible a Brizo Kitchen & Bath Company
para todos los reclamos a menos que el comprador haya registrado el producto con Brizo Kitchen & Bath Company.
Esta garantía le aplica sólo a las llaves de agua de Brizo®fabricadas después del 1 de enero 1995 e instaladas en los
Estados Unidos de América, Canadá y México.
BRIZO KITCHEN & BATH COMPANY NO SE HACE RESPONSABLE POR CUALQUIER DAÑO ESPECIAL,
INCIDENTAL O CONSECUENTE (INCLUYENDO LOS GASTOS DE MANO DE OBRA) POR EL INCUMPLIMIENTO
DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA DE LA LLAVE DE AGUA. Algunos estados/provincias no
permiten la exclusión o limitación de daños especiales, incidentales o consecuentes, por lo que estas limitaciones y
exclusiones pueden no aplicarle a usted. Esta garantía le otorga derechos legales. Usted también puede tener otros
derechos que varían de estado/provincia a estado/provincia.
Esta es la garantía exclusiva por escrito de Brizo Kitchen & Bath Company y la garantía no es transferible.
Si usted tiene alguna pregunta o inquietud acerca de nuestra garantía, por favor, vea nuestra sección de preguntas
frecuentes FAQ sobre la garantía en www.Brizo.com, también puede enviarnos un correo electrónico a brizosupport@
brizo .com o llámenos al número que le corresponda anteriormente incluido.
Garantía Limitada de las Llaves de Agua (grifos) Brizo®

391844 Rev. A
1
A.
B.
C.
D.
4
3
2
3
1
1
2
4
1
3
3
1
1
5
1
2R66000-WS
Nota: la tubería preliminary de la válvula
termostática Sensori® (R66000-WS) debe
instalarse antes de instalar los accesorios.
A. Cierre los suministros de agua de
paradas de la tubería o de la entrada (1).
Quite el protector de yeso (2), la tuerca tapa
(3) y la tapa de prueba (4) del cuerpo.
B. Ubique las partes plana (1) en el cartucho
(2) y dentro de la manga (3). Alinee las
secciones planas e introduzca el cartucho
dentro de la manga con cuidado de no
presionar el elemento de cobre al nal
del cartucho.
C. Ubique la “V” (1) en la manga del cartucho
y la muesca “V” (2) en el cuerpo de la
válvula (3). Alinee que correspondan
las “Vs” unas con las otras y presione la
manga y el ensamble del cartucho (4) en
el cuerpo de la válvula (3) y observe “UP”
de la posición (5).
D. Deslice la tuerca tapa extendida (1) sobre
el cartucho y enrosque la pieza.
Apriete bien a mano.
No utilice la tuerca tapa original
provista con la tubería interna.
Instalación del Cartucho

2
4
91844 Rev. A
IMPORTANTE:
El Tope del Límite Rotacional se usa para limitar
la cantidad de agua caliente disponible de manera
que, si ajustado apropiadamente, el usuario no se
escaldará en caso que la manija accidentalmente se
mueva completamente a “caliente” cuando la persona
se está duchando. La primera posición permite que
la MENOR cantidad de agua caliente se mezcle con
el agua fría en el sistema. En la primera posición
el agua estará lo más fría posible cuando la manija
se gire completamente al lado caliente. Al mover el
Tope del Límite Rotacional en dirección contraria a la
de las manecillas del reloj, progresivamente usted le
agregará más y más agua caliente a la mezcla. La
última posición a la izquierda resultará en una cantidad
mayor de agua caliente en la mezcla, y el riesgo mayor
de herida por escaldadura si alguien accidentalmente
gira la manija de la válvula completamente hacia el
lado caliente mientras que se ducha.
ADVERTENCIA: En algunos casos, el ajustar
el Tope del Límite Rotacional a la posición
(completamente en dirección contraria a las
manecillas del reloj) pudiera resultar en lesión
por escaldadura. Es necesario ajustar el Tope del
Límite Rotacional de manera que el agua que sale
de la válvula no escaldará al usuario cuando la
manija de la válvula se gire al extremo caliente.
• De acuerdo con la mayoría de los estándares de la
industria, la temperatura máxima permisible del agua
que sale de la válvula es 120°F (Sus códigos locales
de plomería pueden requerir una temperatura de agua
menor de 120°F).
• Corra en agua de manera que el agua fría esté lo
más fría que pueda estar y el agua caliente esté lo
más caliente que pueda estar. Coloque la manija en la
espiga (vea la página 6, 2D) y gire la manija en dirección
contraria a la de las manecillas del reloj hasta que la manija
pare.
• Coloque el termómetro en un vaso plástico y sosténgalo
bajo el chorro de agua. Si la temperatura del agua está
por encima de 120°F, el Tope del Límite Rotacional
debe colocarse de nuevo en la misma dirección de las
manecillas del reloj para disminuir la temperatura del agua
de salida por la válvula para que sea menor de 120°F, o
para cumplir con los requisitos de sus códigos locales de
plomería.
• Para ajustar la temperatura del agua que sale de la
válvula:
A. Hale el gancho (1) de la manga (2) y del tope del límite
rotacional (3).
B. Fíjese en la posición del tope del límite rotacional (3).
Hale el tope del límite rotacional hacia afuera de la
manga (2) lo suciente de manera que pueda girar en
la misma dirección que las manecillas del reloj para
bajar la temperatura del agua de salida o en dirección
contraria para subir la temperatura del agua de salida.
C. Una vez que la temperatura del agua de salida se ha
alcanzado, asegúrese que el tope del límite rotacional
quede presionado dentro de la manga de manera que
el gancho (1) pueda reinstalarse. Asegúrese que el
gancho quede jo en la manga. Ensamble de nuevo
la manija a la espiga de la válvula.
• ASEGÚRESE QUE EL AGUA FRÍA FLUYA PRIMERO
DE LA VÁLVULA. ASEGÚRESE QUE EL AGUA
QUE FLUYE DE LA VÁLVULA CUANDO ESTÁ LO
MÁS CALIENTE POSIBLE NO EXCEDA 120°F Ó
EL MÁXIMO PERMISIBLE POR SU CÓDIGO DE
PLOMERÍA LOCAL.
C.
B.
A.
1
2
3
3
3
1
2
Instalación y Ajuste del Tope que Limita la Rotación

Instalación del Soporte para el Montaje
A.
3
A. Coloque el soporte contra la pared
terminada de modo que los oricios de
las patas del soporte se alineen con
los agujeros roscados en la tubería
preliminar interna. Utilice dos tornillos
largos proporcionados para jar el
soporte a la tubería interna.
No apriete demasiado los tornillos.
Asegúrese de que el soporte quede
plano contra la pared acabada.
591844 Rev. A

691844 Rev. A
Instalación Final
4
1
2
A. Deslice la junta tórica (1) sobre la tuerca
tapa (2) y colóquela en la ranura de la
tuerca tapa (2). La junta tórica actúa
como un espaciador para estabilizar el
manguito de ajuste.
Nota: Dependiendo de la ubicación
de la válvula dentro de la pared y del
grosor de la pared, puede requerir la
pieza de extensión opcional. RP91023▲
proporcionará hasta 1-3/4" de
extensión.
B. Deslice el manguito de ajuste (3) sobre
la tuerca tapa (2) y la junta tórica (1).
Asegúrese de que el manguito esté bien
colocado sobre el cartucho.
C. Coloque la chapa (4) en la pared y fíjela
al soporte de montaje (5) utilizando los 2
tornillos cortos (6) suministrados. No lo
apriete demasiado.
D. Deslice la tapa del tornillo (7) sobre el
manguito de accesorio (3) y presione
firmemente hasta que la tapa quede al
ras con la chapa de cubierta (4). La junta
tórica mantendrá la cubierta del tornillo en
su lugar.
Antes de instalar la manija, asegúrese
de que la válvula esté en la posición fría
(en el sentido de las agujas del reloj).
Oriente la manija (8) para que la palanca
apunte hacia abajo y presione la manija
sobre la espiga ranurada del cartucho.
Fije la manija con el tornillo de jación
proporcionado (9) y presione el botón (10)
en el oricio.
B.
D.
Kit opcional de
la extensión -
RP91023▲
C. 4
678
10
9
2
1
3
A.

7
91844 Rev. A
Limpieza Y Cuidado De Su Llave
Tenga cuidado al ir a limpiar este producto.
Aunque su acabado es sumamente durable,
puede ser afectado por agentes de limpieza
o para pulir abrasivos. Para limpiar su llave,
simplemente frótela con un trapo húmedo
y luego séquela con una toalla suave.
Mantenimiento
Si nota el ujo de agua reducido o que la
temperatura del agua de salida uctúa, los
ltros o telas metálicas del cartucho necesitan
limpiarse. Para limpiar los ltros, apague el
agua de la válvula principal o de paradas (1).
Se puede acceder a los topes después de
quitar el manguito de accesorio. Retire la manija
(2), la tapa del tornillo (3), el manguito de ajuste
(4), la chapa de cubierta (5) y desenrosque la
tuerca tapa (6). Hale con cuidado del conjunto
del cartucho y del manguito (7) del cuerpo
de la válvula (8). Cepille con cuidado o lave
los residuos que puedan estar en las rejillas
(9). Después de la limpieza, vuelva a instalar
el cartucho y el ensamble del manguito en el
cuerpo de la válvula, asegurándose de alinear
la “V” (10) en el manguito con la ranura “V”
(11) en el cuerpo de la válvula (note la palabra
“UP” en el manguito). Asegure el cartucho y
el conjunto del manguito atornillando la tuerca
tapa rmemente en el cuerpo de la válvula.
Gire los topes y vuelva a montar las piezas
restantes.
1
7
9
10
10
11
8
1
2
3
4
5
6

191844 Rev. A
FINITION DE LA SOUPAPE
THERMOSTATIQUE SENSORI®
7/20/2016
SILICONE
5/32 po
(3.97mm)
Articles dont vous pouvez avoir besoin:
ATTENTION: L’installateur doit régler l’appareil pour que la
température maximale de l’eau chaude soit sans danger.
Toute modication des réglage peut entraîner une élévation
de la température à la sorite du robinet au delà de la
température sans danger et pourrait causer un échaudage.
AVIS À L’INSTALLATEUR : ATTENTION! – En qualité
d’installateur, vous êtes tenu d’INSTALLER et de RÉGLER
ce robinet conformément aux instructions. Ce robinet ne
s’adapte pas automatiquement aux uctuations de la
température de l’eau d’alimentation. Par conséquent, il
faut régler le bouton de température au moment de
l’installation et il peut être nécessaire de faire de
nouveaux réglages par la suite en raison des uctuations
saisonnières de la température de l’eau. VOUS DEVEZ
informer le propriétaire ou l’utilisateur de cette exigence.
En cas de doute quant à la marche à suivre pour faire ces
réglages, veuillez consulter page 4 si un doute persiste,
et si cette incertitude persiste, appelez-nous au
1-877-345-BRIZO (2749).
Après avoir terminé l’installation et le réglage, vous devez
inscrire, sur l’étiquette de mise en garde fournie, votre nom, le
nom de votre entreprise et la date à laquelle vous avez réglé le
bouton de température, puis xer l’étiquette à l’endos de la
porte de la coiffeuse. Vous devez également xer l’étiquette
d’avertissement au chauffe-eau. Veuillez laisser ce
feuillet d’instructions au propriétaire ou à l’utilisateur
pour qu’il puisse le consulter au besoin.
MISE EN GARDE – Ce robinet thermostatique pour
baignoire est conçu pour limiter les effets des
uctuations de température de l’eau causées par
les variations de la température attribuables au
fonctionnement d’un lave-vaisselle, d’une machine à
laver, d’un cabinet d’aisances ou d’un autre appareil
qui consomme de l’eau. Il peut ne pas protéger
l’utilisateur contre l’échaudage en cas de défectuosité
d’un autre dispositif de régulation de la température,
si de haute température ou du bouton de température
est mauvais, si la température de l’eau chaude a été
modiée après que les réglages ont été effectués ou
si la température de l’eau d’alimentation a changé en
raison du changement de saison.
MISE EN GARDE – N’installez pas de dispositif
d’arrêt sur une sortie quelconque de ce robinet. En
interrompant l’écoulement de l’eau, ce dispositif peut
empêcher le robinet d’équilibrer les pressions d’eau
chaude et d’eau froide.
Table des matières
Garantie ............................................................................. Page 2
Instructions d’installation .................................................... Pages 3 - 5
Maintenance .......................................................................Page 6
Pièces de rechange ........................................................... Pages 7 - 8
Modèles
T66T088▲
Seria
VETTIS™
91844
▲Précisez le Fin
Pour installer votre robinet Brizo®facilement, vous devez:
•LIRE TOUTES les instructions avant de débuter.
•LIRE TOUS les avertissements ainsi que toutes les instructions de nettoyage et d’entretien.
Inscrivez le numéro de modèle ici.

© 2017 Division de Masco Indiana
Pièces et finis
Toutes les pièces (à l’exception des composants électroniques et des piles) et tous les finis de ce robinet Brizo®sont
protégés contre les défectuosités du matériau et les vices de fabrication par une garantie qui est consentie au premier
acheteur et qui demeure valide tant que celui-ci demeure propriétaire de la maison dans laquelle le robinet a été
installé. Dans le cas d’une utilisation commerciale, la garantie est de 5 ans à compter de la date d’achat.
Composants électroniques et piles (le cas échéant)
Si ce robinet Brizo® comporte des composants électroniques, ces composants (à l’exception des piles) sont protégés
contre les défectuosités du matériau et les vices de fabrication par une garantie consentie au premier acheteur qui est
d’une durée de 5 ans à compter de la date d’achat. Dans le cas d’une utilisation commerciale, la garantie est d’un an
à compter de la date d’achat. Aucune garantie ne couvre les piles.
Brizo Kitchen & Bath Company remplacera, GRATUITEMENT, pendant la période de garantie applicable, toute pièce
ou tout fini qui présentera une défectuosité du matériau et/ou un vice de fabrication pour autant que le robinet ait été
installé, utilisé et entretenu normalement. S’il est impossible de réparer ou de remplacer le robinet, Brizo Kitchen &
Bath Company pourra décider de rembourser le prix d’achat du produit pour autant que celui-ci lui soit retourné. Il
s’agit de vos seuls recours.
Brizo Kitchen & Bath Company recommande de confier l’installation et la réparation à un plombier professionnel.
Nous vous recommandons également d’utiliser uniquement des pièces de rechange authentiques Brizo®.
Brizo Kitchen & Bath Company se dégage de toute responsabilité à l’égard des dommages causés au robinet en rai-
son d’un mauvais usage, d’un usage abusif, de la négligence ou de l’utilisation d’une méthode d’installation, de main-
tenance ou de réparation incorrecte ou inadéquate, y compris les dommages résultant du non-respect des instructions
de nettoyage et d’entretien applicables.
Pour obtenir des pièces de rechange, veuillez appeler au numéro applicable ci-dessous ou écrire à l’adresse appli-
cable ci-dessous.
Aux États-Unis et au Mexique : Au Canada:
Brizo Kitchen & Bath Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-877-345-BRIZO (2749) 1-877-345-BRIZO (2749)
brizosupport@brizo .com [email protected]
La preuve d’achat (reçu original) du premier acheteur doit être présentée à Brizo Kitchen & Bath Company pour toutes
les demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de Brizo Kitchen & Bath Company. La
présente garantie s’applique uniquement aux robinets Brizo®fabriqués après le 1er janvier 1995 et installés aux États-
Unis d’Amérique, au Canada et au Mexique.
BRIZO KITCHEN & BATH COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DES DOMMAGES
PARTICULIERS, CONSÉCUTIFS OU INDIRECTS (Y COMPRIS LES FRAIS DE MAIN-D’OEUVRE) QUI POURRAIENT
RÉSULTER DE LA VIOLATION D’UNE GARANTIE IMPLICITE OU EXPLICITE QUELCONQUE SUR LE ROBINET.
Dans les États ou les provinces où il est interdit de limiter ou d’exclure la responsabilité à l’égard des dommages par-
ticuliers, consécutifs ou indirects, les limites et les exclusions susmentionnées ne s’appliquent pas. La présente garantie
vous donne des droits précis qui peuvent varier selon l’État ou la province où vous résidez.
La présente garantie écrite est la garantie exclusive offerte par Brizo Kitchen & Bath Company et elle n’est pas trans-
férable.
Si vous avez des questions ou des préoccupations en ce qui concerne notre garantie, veuillez consulter la page
Warranty FAQs à www.Brizo.com, faire parvenir un courriel à brizosupport@brizo .com ou nous appeler au numéro
applicable.
Garantie limitée des robinets Brizo®
2
91844 Rev. A

Note : La plomberie brute pour la soupape
thermostatique Sensori® (R66000-WS) doit
être installée avant la nition.
A. Coupez l’arrivée d’eau des arrêts
de force ou de butées (1). Enlevez le
protecteur (2), l’écrou-chapeau (3) et le
capuchon d’essai (4) du corps.
B. Localisez les méplats (1) sur la cartouche
(2) et à l’intérieur du manchon (3). Faites
correspondre les méplats et introduisez
la cartouche dans le manchon en prenant
soin de ne pas pousser sur l’élément en
cuivre à l’extrémité de la cartouche.
C. Localisez le « V » (1) sur le manchon
de la cartouche et l’encoche en « V »
(2) sur le corps de soupape (3). Faites
correspondre les « V », puis introduisez
le manchon avec la cartouche (4) dans
le corps de soupape (3) en exerçant une
pression et notez « UP » de la position (5).
D.
Glissez l’écrou chapeau allongé (1) sur la
cartouche et vissez-le sur le corps. Serrez-
le à la main solidement.
N’utilisez pas l’écrou chapeau d’origine
fourni sur la robinetterie brute.
391844 Rev. A
1
A.
B.
C.
D.
4
3
2
3
1
1
2
4
1
3
3
1
1
5
1
2R66000-WS
Installation de la cartouche.

IMPORTANT :
La butée de température maximale sert à limiter
la quantité d’eau chaude disponible de sorte
que la personne dans la douche ne risque pas
de s’ébouillanter si elle tourne accidentellement
la manette jusqu’à l’extrémité de la plage d’eau
chaude. La première position est celle qui laisse
passer LE MOINS d’eau chaude à mélanger avec
l’eau froide. À la première position, l’eau sera
aussi froide que possible si la manette est amenée
à l’extrême limite de la position d’eau chaude. À
mesure que vous tournez la butée de température
dans le sens antihoraire, vous ajoutez de plus en
plus d’eau chaude dans le mélange. La position à
l’extrême gauche est celle qui autorise le plus d’eau
chaude dans le mélange et c’est celle qui pose
le plus grand risque d’ébouillante si la personne
dans la douche tourne accidentellement la manette
jusqu’à l’extrême limite de la position d’eau chaude.
MISE EN GARDE : Dans certaines circonstances,
si la butée de température a été réglée à la
position la plus chaude (à l’extrémité de la
plage dans le sens antihoraire), l’ébouillantage
est possible. Il est essentiel de régler la butée
de température maximale de manière que
l’utilisateur ne risque pas de s’ébouillanter
s’il tourne la manette du robinet à fond vers la
position d’eau chaude.
• Selon la majorité des normes en vigueur dans
l’industrie, la température de l’eau à la sortie du
robinet ne doit pas dépasser 120 °F (le code
de plomberie de votre localité peut exiger une
température inférieure).
• Faites couler l’eau jusqu’à ce qu’elle soit aussi froide
que possible. Placez ensuite la manette sur la tige (page
6, étape 2D) et tournez la manette dans le sens horaire
jusqu’à ce qu’elle s’arrête.
• Placez un thermomètre dans un gobelet en plastique
et mettez le gobelet sous le jet d’eau. Si la température
de l’eau est supérieure à 120 °F, tournez la butée de
température maximale dans le sens antihoraire pour
amener l’eau à la sortie du robinet à moins de 120 °F ou
à une température conforme aux exigences du code de
plomberie de votre localité.
• Pour régler la température de l’eau à la sortie du robinet :
A. Retirez l’agrafe (1) du manchon (2) et de la butée de
température maximale (3).
B. Notez la position de la butée de température
maximale (3). Tirez sur la butée de température
maximale an de la faire sortir du manchon (2)
assez pour pouvoir la tourner. Tournez-la dans le
sens horaire pour diminuer la température de l’eau à
la sortie du robinet et dans le sens antihoraire pour
accroître la température.
C. Une fois que l’eau à la sortie du robinet se trouve à la
température voulue, poussez la butée de tempéra-
ture maximale sur le manchon pour pouvoir reposer
l’agrafe (1). Assurez-vous que l’agrafe est bien xée
au manchon. Remettez la manette en place sur la tige
de la soupape.
• ASSUREZ-VOUS QUE L’EAU FROIDE S’ÉCOULE
DU ROBINET EN PREMIER. ASSUREZ-VOUS QUE
L’EAU QUI S’ÉCOULE DU ROBINET À LA POSITION
LA PLUS CHAUDE NE DÉPASSE PAS 120 °F
OU LE MAXIMUM AUTORISÉ PAR LE CODE DE
PLOMBERIE DE VOTRE LOCALITÉ.
2
C.
B.
A.
1
2
3
3
3
1
2
4
91844 Rev. A
Installation et réglage de la butée anti-échaudage

Installation du support de montage
A.
3
A. Placez le support contre le mur ni de
manière à faire correspondre les trous
dans les pattes de celui-ci avec les trous
taraudés dans la robinetterie brute.
Utilisez les deux vis longues fournies pour
xer la support à la robinetterie brute.
Prenez garde de trop serrer les vis.
Assurez-vous que le support est bien
appuyé contre le mur ni.
591844 Rev. A

691844 Rev. A
Installation des pièces de nition
4
1
2
A. Faites glisser le joint torique (1) sur
l’écrou chapeau (2) et placez-le dans la
rainure de l’écrou chapeau (2). Le joint
torique sert de pièce d’espacement et
stabilise le manchon de nition.
Note : Selon la position de la soupape
dans le mur et l’épaisseur du mur,
un trousse de rallonge facultative
peut être nécessaire. La trousse
RP91023▲ procure jusqu’à 1-3/4 po
supplémentaire.
B. Faites glisser le manchon de nition (3)
sur l’écrou chapeau (2) et le joint torique
(1). Assurez-vous que le manchon est
positionné solidement sur la cartouche.
C. Placez la plaque de nition (4) contre le
mur et xez-la au support de montage
(5) à l’aide des 2 vis courtes (6) fournies.
Prenez garde de trop serrer.
D. Placez le cache-vis (7) sur le manchon de
finition (3) et exercez une bonne pression
sur celui-ci pour bien l’appuyer contre
la plaque de finition (4). Le joint torique
maintiendra le cache-vis en place.
Avant d’installer la manette, assurez-vous
que la soupape est à la position de plein
débit d’eau froide (sens horaire). Orientez la
manette (8) de manière que le levier pointe
vers le bas et poussez la manette sur la tige
cannelée de la cartouche. Fixez la manette
avec la vis de calage (9) fournie et enfoncez
le bouton (10) dans le trou.
B.
D.
Kit facultatif de
rallonge -
RP91023▲
C. 4
678
10
9
2
1
3
A.
