Bronson MII-D Series User manual

Instruction Manual
Bronson MII-D Series
Toroidal Core Isolation Transformer
Models: MII-D 1000 MII-D 4500
English

Toroidal Core Isolation Transformer
Bronson MII-D Series
Toroidal Core Isolation Transformer
Instruction Manual
Before operating this product, please read these instructions carefully
Thank you for selecting this Bronson MII-D Toroidal Core Isolation Transformer.
This transformer allows the creation of an AC circuit (secondary circuit of the
transformer) isolated from the AC power supply (primary circuit of the transformer).
This isolation transformer furthermore allows the conversion of 220 Volts AC
power supply into 110 Volts AC. This manual is a guide to install and use the
transformer. It includes important safety instructions for the operation and correct
installation of the transformer. If you should have any problems with the
transformer, please refer to this manual before contacting customer service.
Models: MII-D 1000 MII-D4500

1. Introduction to the Isolation Transformer
a. Operating Elements of the Isolation Transformer MII-D 4500
Bronson MII-D Series
Toroidal Core Isolation Transformer
Instruction Manual
Main switch
110V Output Socket
Ground Connection /
Disconnection Switch
Power indicator LED
Bottom View
Front View
3

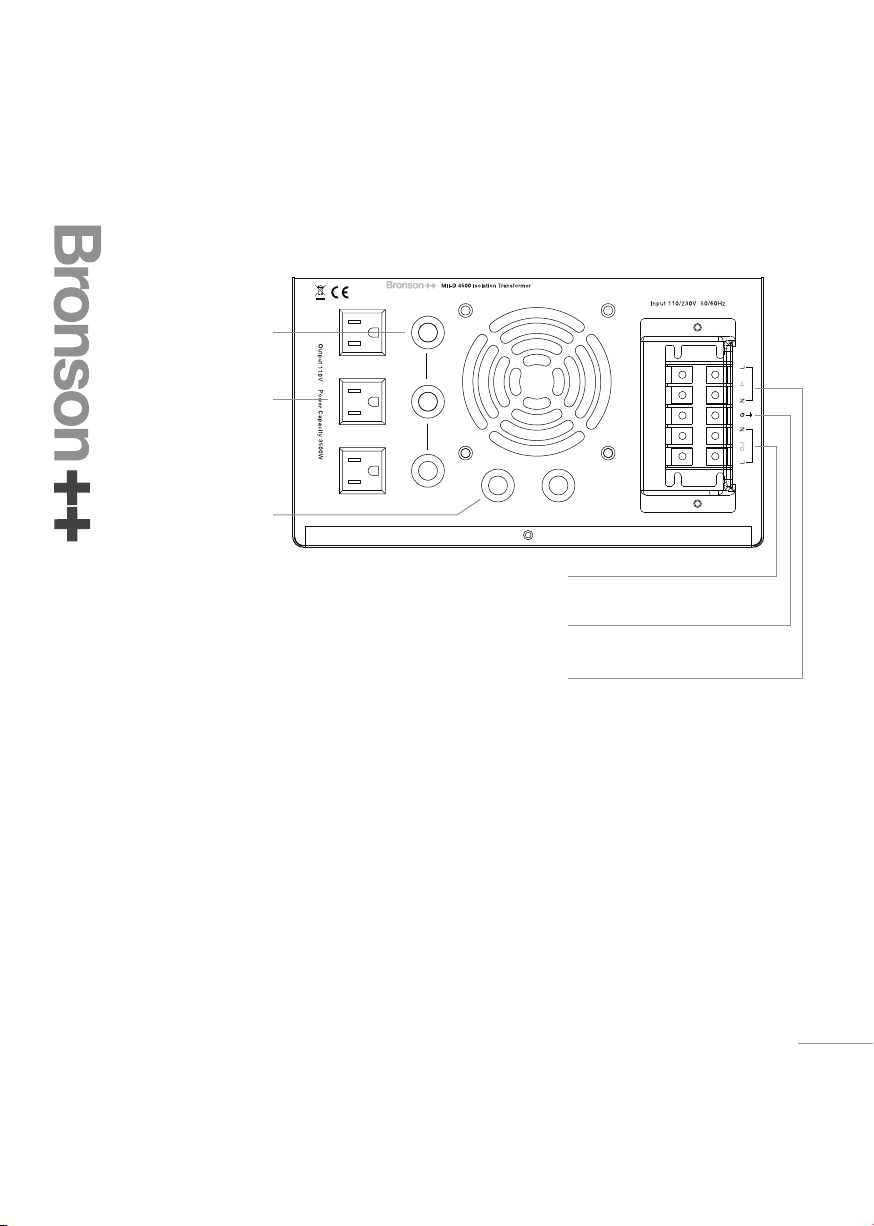

Top View
Output Circuit Breakers
Input Circuit Breakers
Secondary Circuit
breakers (Output side)
4
Primary Circuit
Breakers (Input Side)
Terminal port 110V & 220V
input with automatic
voltage detection
Terminal port 110V output
PE, against the case of
the isolation transformer
110V USA outlets
Bronson MII-D Series
Toroidal Core Isolation Transformer
Instruction Manual

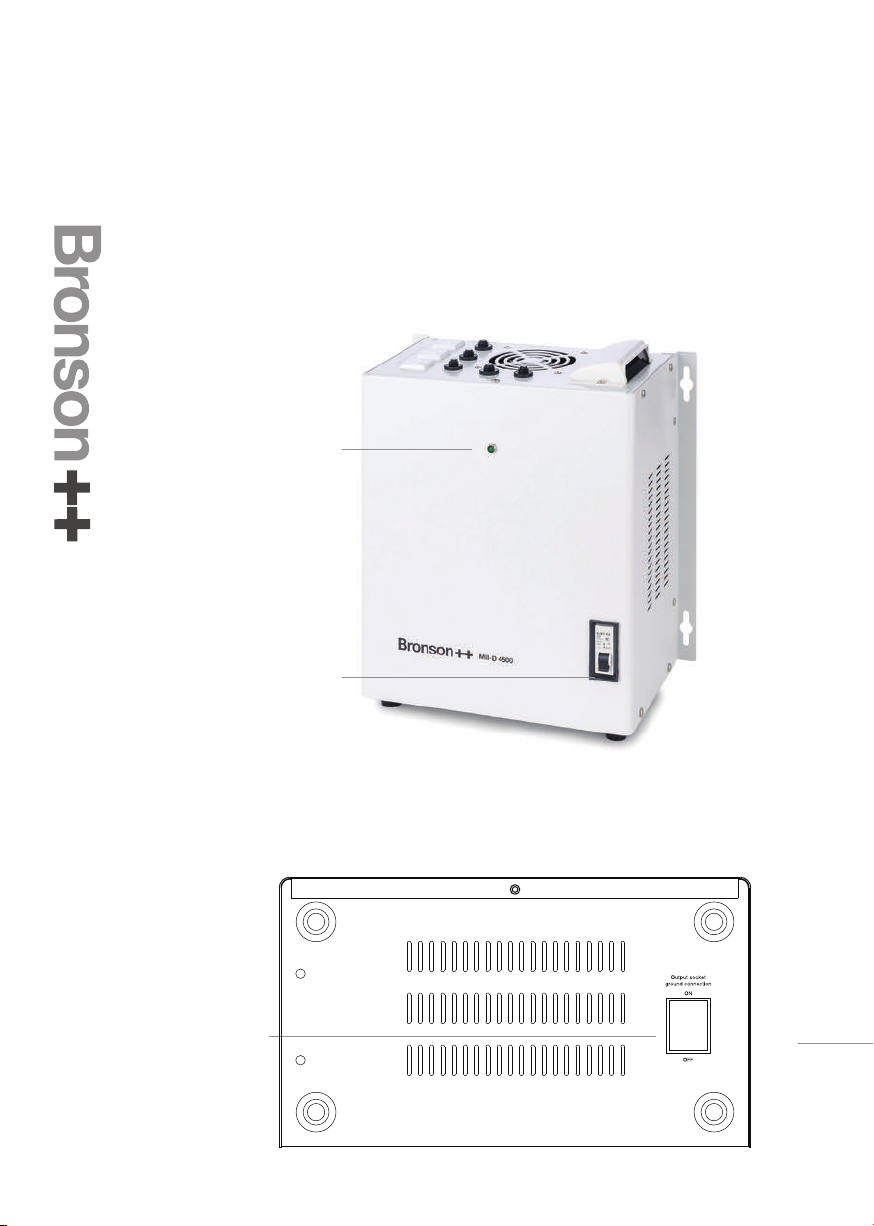

b. Operating Elements of the Isolation Transformer MII-D 1000
Main switch
110V Output Socket
Ground Connection /
Disconnection Switch
Power indicator LED
Bottom View
Front View
5
Bronson MII-D Series
Toroidal Core Isolation Transformer
Instruction Manual

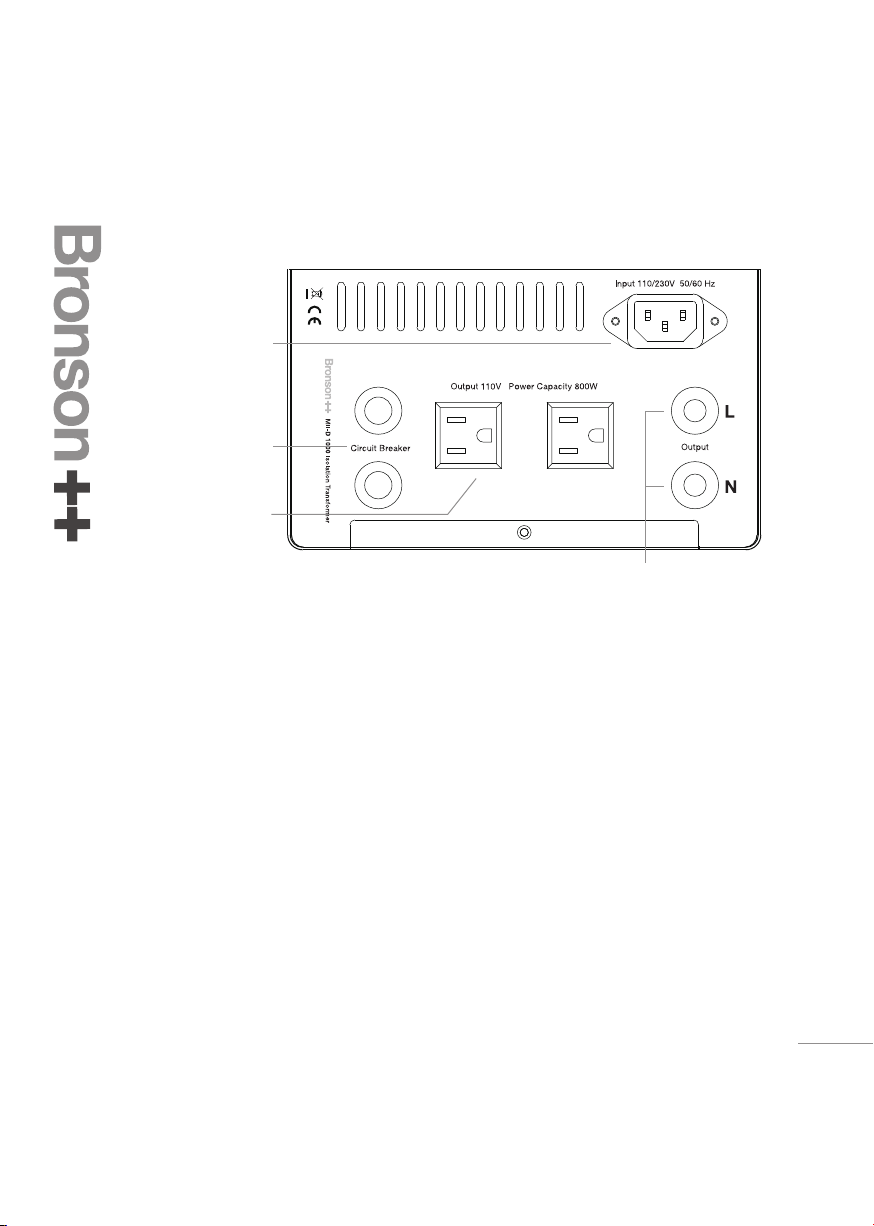

Top View
Circuit breaker
110V USA outlets
110 and 220V IEC
input (L+N+PE)
with automatic
voltage detection
110V terminal
output (L+N)
6
Bronson MII-D Series
Toroidal Core Isolation Transformer
Instruction Manual

7
c. Notes
1. The USA sockets can be run as grounded to the case or as ungrounded - depending on the usage
requirement - there is a switch allowing the selection of grounded or ungrounded mode. See
discussion on PE grounding in Section 2: Operation
2. The L,N screw terminals outlets are used for a fully isolated connection on the secondary side of
the transformer.
3. For safety reasons please consider to connect your devices to the isolation transformer output via
an RCD (residual current device). RCDs are available as plugs, power strips, as well as DIN rail switches.
4. Make sure the power is disconnected before rewiring.
5. This transformer automatically detects the input voltage. At an input voltage between 200 and 250V,
the input will be detected and output voltage will be stepped down to the secondary side of the
transformer to half of the input voltage (input of 220 will output 110, input of 240 will output 120).
At an input voltage between 100 and 130V, the input will be automatically detected the output
voltage maintained at the same level as the input but isolated on the secondary side of the transformer.
Size name Maximum
capacity Operating capacity
MII-D 1000 1000 Watts
4500 Watts
800 Watts
3600 Watts
4A at 230V input
8A at 110V input IEC input 110 or 220V (Automatic
voltage detection)
Screw Terminal 110
or 220V (Automatic
voltage detection)
Screw terminal
& USA Socket
110V
Screw terminal
& USA Socket
110V
15A at 230V input,
30A at 110V input
Yes
NoMII-D 4500
Circuit breaker
current protection Soft starter Input Output
d. Specifications
Bronson MII-D Series
Toroidal Core Isolation Transformer
Instruction Manual

8
Input voltage
Core construction
Efficiency
100-130V or 200-250V
Toroidal core
98%
Phase Single phase
Wave form Sine wave, no distortion
Display
Protection
Ventilation
Green LED
Isolated
Over temperature protection: 130±10°C
Overload and short circuit protection: Circuit breaker switch
Fan for cooling the core when heated by heavy load (MII-D 4500)
Operation Temperature
Storage Temperature
Operation Relative Humidity

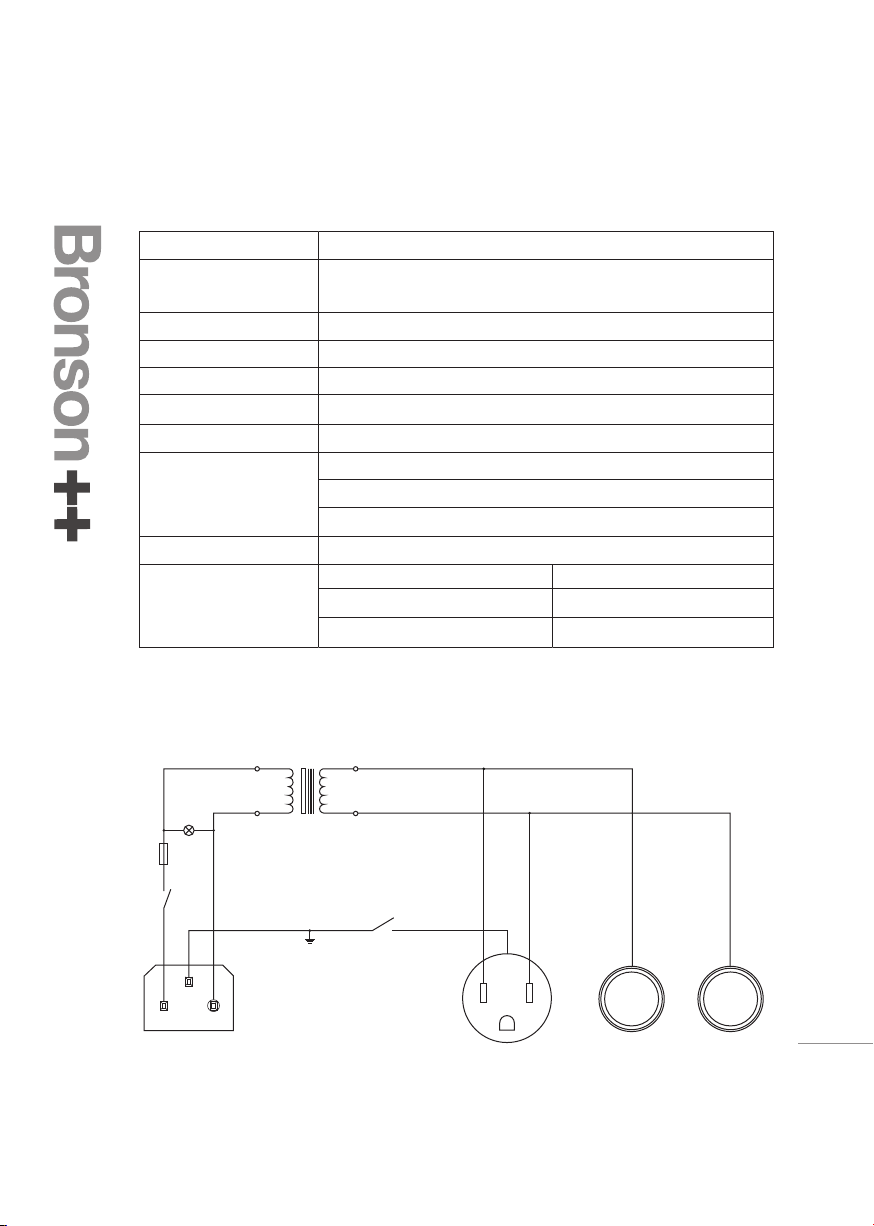

e. Wiring Diagram and Grounding of the Transformer
Toroidal Core Isolation Transformer
Switch
Ground Switch
IEC Input Screw Terminal OutputOutput Plug
0°C~40°C
15°C~45°C
10%-20%RH, Non-condensing
Environmental
Corresponds to the input voltage at an input voltage between 100V and
130V Corresponds to half the input voltage at an input voltage between
200V and 250V.
Output voltage
H
F
PE
L N PE
L N
RED
L
BK
N
Bronson MII-D Series
Toroidal Core Isolation Transformer
Instruction Manual

2. Operation of the Isolation Transformer
Before using the isolation transformer make sure that the conguration of all connections correspond
to the selected application, note that for some applications it may be desirable to maintain the PE ground
on the Output Sockets across the primary and secondary sides of the transformer by switching the
ground connection switch to the ON position, in the following cases it will be desirable to switch this
OFF:
If this isolation transformer is used to protect from electric shock when operating or repairing AC
devices, make sure that the connected device will not be connected to the ground of the transformer.
If using the USA output sockets, switch the ground connection switch to OFF position.
a. To protect from electric shock when operating or repairing AC devices
If an isolation transformer is used in the testing of electrical equipment it is always the measured object
but not necessarily the measuring device (such as an oscilloscope) that has to be connected to an isolation
transformer. Make sure that the measured object will not be connected to the ground of the transformer.
If using the USA output sockets, switch the ground connection switch to the OFF position.
b. To protect from electric shock when testing electrical devices with a
measuring device
If this isolation transformer is used to connect a boat or ship to shore power, make sure that the secondary
circuit will not be connected to the ground of the transformer. If using the USA output sockets, switch the
ground connection switch to the OFF position. If the boat has a dedicated AC ground, this can be used and
the neutral and ground wires can be bridged at the secondary side of isolation transformer. Thus,
any leaking current will return to the transformer on the boat or ship, protecting everyone in the water.
It will furthermore prevent galvanic corrosion, which can occur if boats or ships in a marina or in a
harbor are connected through the ground connection of a shared power supply. Galvanic corrosion
affects the metal underwater parts, such as ship propellers or metal ttings, and it is prevented by isolating
the circuit on the boat or ship (secondary circuit) from the shore power (primary circuit). On the secondary
side of the isolation transformer it is recommended to use an RCD (residual current device), which
will interrupt the circuit in case of any current leakage causing unequal amount of current at L and N.
c. To avoid corrosion and protect from electric shock when using AC shore
power on a boat or ship
9
Bronson MII-D Series
Toroidal Core Isolation Transformer
Instruction Manual

Procedure:
(1) Before connecting electrical devices to this isolation transformer make sure that the power of the
connected devices will not exceed the capacity of the isolation transformer.
For continuous operation the load from the connected devices should not exceed 80% of the
power of the transformer.
(2) Make sure that input voltage corresponds with allowable input thresholds of the transformer.
(3) Connect the isolation transformer with the power supply. Always make sure that the transformer is
connected to the ground connection of the power supply - use a AC ground testing plug to indicate
if your AC grid power is properly grounded.
(4) Connect your appliance to the isolation transformer. Make sure that all appliances are turned off
when connecting them with the isolation transformer. If the ungrounded output is to be used,
make sure the grounding switch is set to OFF position.
(5) Push the power switch off the isolation transformer to the ‘ON’ position and wait until the green
LED will light up.
(6) Turn on your appliance.
(7) The circuit breakers trip and open the circuit if the transformer is overloaded with too much power
from the connected appliances. If this happens, unplug the transformer from the power supply
and remove all connected appliances. Turn off the power switch off the transformer and press the
circuit breakers. Wait a few minutes. Restart at (1).
3. Caution
- To reduce the risk of electric shock and re, do not remove the cover of this device. There are no
user serviceable parts inside.
- To reduce the risk of ele ctrical shock, do n o t expose the isola t ion transformer t o rain, moisture or liquid s.
This unit is only suitable for indoor applications in dry rooms.
- Operate this isolation transformer only with dry clothes and hands.
- To reduce the risk of electrical shock, check if the power cable is properly inserted.
- Do not cover the ventilation openings and the ventilator of this isolation transformer.
- Do not overload this isolation transformer beyond its capacity.
- Do not change internal wiring of this isolation transformer.
- Avoid strong shaking and tipping over this isolation transformer.
10
Bronson MII-D Series
Toroidal Core Isolation Transformer
Instruction Manual

4. Declaration of Conformity
Company: Mangrove GmbH
Address: Bouchéstraße 12
12435 Berlin
Germany
declares that the following products
Bronson MII-D 1000, MII-D 4500
are in conformity with the requirements of the following directives of the European Union:
EMC Directive 2014/30/EU with the following harmonized standards:
EN 61000-6-1:2007
EN 61000-6-3:2007+A1:2011+AC:2012
EN 61000-3-2:2014
EN 61000-3-3:2013
Low Voltage Directive 2014/35/EU with the following harmonized standards:
EN 62477-1:2012+A1:2017
EN 60601-1:2006+A1:2013+A12:2014
5. Disposal
Disposal of waste equipment by users in private households in the European Union
This symbol on the product or on its packaging indicates that this product must not be
disposed of with your other household waste. Instead, it is your responsibility to dispose
of your waste equipment by handing it over to a designated collection point for the
recycling of waste electrical and electronic equipment. The separate collection and
recycling of your waste equipment at the time of disposal will help to conserve natural
resources and ensure that it is recycled in a manner that protects human health and the
environment. For more information about where you can drop off your waste equipment
for recycling, please contact your local city ofce, your household waste disposal service
or the shop where you purchased the product.
Bronson MII-D Series
Toroidal Core Isolation Transformer
Instruction Manual
Mangrove GmbH
Bouchéstraße 12
12435 Berlin
Deutschland

Handbuch
Bronson MII-D Serie
Ringkern-Trenntransformator
Modelle: MII-D 1000 MII-D 4500
German

Ringkern-Trenntransformator
Bronson MII-D Serie
Ringkern-Trenntransformator
Handbuch
Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie
dieses Produkt in Betrieb nehmen.
Vielen Dank, dass Sie sich für diesen Bronson MII Ringkern-Trenntransformator
entschieden haben. Dieser Transformator ermöglicht die Erzeugung eines
Wechselstromkreises (Sekundärkreis des Transformators), der von der Wechsel-
stromversorgung (Primärkreis des Transformators) getrennt ist. Dieser Trenn-
transformator ermöglicht außerdem die Umwandlung von 110 Volt Wechselstrom
in 220 Volt Wechselstrom. Dieses Handbuch ist eine Anleitung zur Installation
und Verwendung des Transformators. Sie enthält wichtige Sicherheitshinweise
für den Betrieb und die korrekte Installation des Transformators. Sollten
Probleme mit dem Wandler auftreten, konsultieren Sie bitte zunächst dieses
Handbuch, bevor Sie sich an den Kundendienst wenden.
Modelle: MII-D 1000 MII-D 4500

1. Einführung in den Trenntransformator
a. Bedienelemente des Trenntransformators MII-D 4500
Bronson MII-D Serie
Ringkern-Trenntransformator
Handbuch
Schalter
Trennschalter der
Masseverbindung
der 110V
Ausgangssteckdosen
Betriebsanzeige LED
Unterseite
Vorderseite
14

Oberseite
Schutzschalter
Sekundärstromkreis
(Ausgang)
Schutzschalter
Primärstromkreis
(Eingang)
Schraubklemmen 110V &
220V Eingang mit automatischer
Spannungserkennung
Schraubklemmen
110V Ausgang
Masseanschluss gegen
das Gehäuse des
Transformators
15
110V USA
Ausgangssteckdose
Bronson MII-D Serie
Ringkern-Trenntransformator
Handbuch

b. Bedienelemente des Trenntransformators MII-D 1000
Schalter
Trennschalter der
Masseverbindung
der 110V
Ausgangssteckdosen
Betriebsanzeige LED
Unterseite

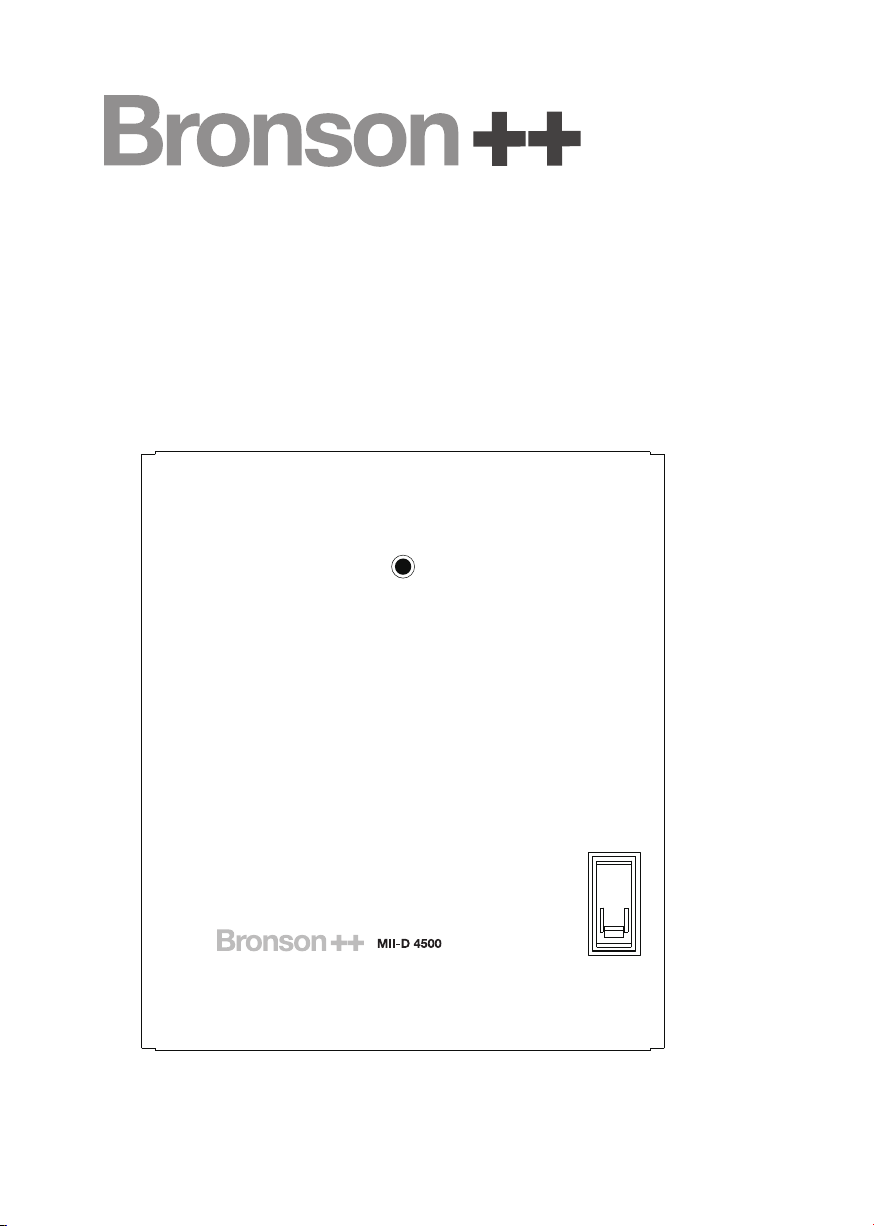

Vorderseite
16
Bronson MII-D Serie
Ringkern-Trenntransformator
Handbuch

17
Oberseite
Schutzschalter
110V USA
Ausgangssteckdose
110 und 220V IEC
Eingang (L+N+PE)
mit automatischer
Spannungserkennung
110V Ausgangsschraubklemmen
Bronson MII-D Serie
Ringkern-Trenntransformator
Handbuch

c. Anmerkungen
1. Die USA-Steckdosen können geerdet oder nicht geerdet betrieben werden - je nach
Nutzungsanforderung, gibt es einen Schalter, mit dem zwischen geerdetem und nicht geerdetem
Modus gewählt werden kann. Siehe Diskussion zur PE-Erdung in Abschnitt 2: Betrieb.
2. Die L, N Schraubklemmenausgänge werden für einen vollständig isolierten Anschluss auf der
Sekundärseite des Transformators verwendet.
3. Bitte erwägen Sie aus Sicherheitsgründen, Ihre Geräte über einen FI (Fehlerstromschutzschalter)
an den Ausgang des Trenntransformators anzuschließen.
4. Stellen Sie sicher, dass die Stromversorgung unterbrochen ist, bevor Sie die Verkabelung vornehmen.
5. Dieser Transformator erkennt automatisch die Eingangsspannung. Wird eine Eingangsspannung
zwischen 200 und 250 V erkannt, dann wird die Ausgangsspannung an der Sekundärseite des
Transformators auf die Hälfte der Eingangsspannung abgesenkt (Ein Eingang von 220V ergibt
110V, ein Eingang von 240V ergibt 120V). Wird eine Eingangsspannung zwischen 100 und 130 V
erkannt, dann wird die Eingangsspannung an die Sekundärseite weitergegeben, wobei diese
jedoch weiterhin isoliert ist.
18
Bezeichnung Maximale
Kapazität Betriebs- kapazität
MII-D 1000 1000 Watt
4500 Watt
800 Watt
3600 Watt
4A bei 230V Eingang
8A bei 110V Eingang IEC Eingang 110 oder 220V(Automatische
Spannungs- erkennung)
Schraubklemmen 110
oder 220V (Automatische
Spannungs- erkennung)
Schraubklemmen
& USA Socket
110V
Schraubklemmen
& USA Socket
110V
15A bei 230V Eingang
30A bei 110V Eingang
Ja
JaMII-D 4500
Schutzschalter
Bemessungsstrom Soft starter Eingang Ausgang
d. Technische Daten
Bronson MII-D Serie
Ringkern-Trenntransformator
Handbuch

Eingangsspannung
Kernkonstruktion
Effizienz
100-130V or 200-250V
Ringkern
98%
Phase einphasig
Wellenform Sinuswelle, keine Verzerrung
Anzeige
Schutz
Belüftung
Grüne LED
Isoliert
Überhitzungsschutz: 130±10°C
Überspannungs- und Kurzschlussschutz: Schutzschalter
Ventilator zur Kühlung des Kerns bei starker Belastung(MII-D 4500)
Betriebstemperatur
Lagerungstemperatur
Relative Luftfeuchtigkeit
e. Interne Verdrahtung und Erdung des Transformators
RingkernTrenntransformator
Schalter
Erdungsschalter
IEC-Eingang Ausgang SchaubklemmenAusgang Steckdose
0°C~40°C
15°C~45°C
10%-20%RH, nicht kondensierend
Betriebsumgebung
Entspricht der Eingangsspannung bei einer Eingangsspannung zwischen
100V und 130 V. Entspricht der halben Eingangsspannung bei einer
Eingangsspannung zwischen 200V und 230V.
Ausgangsspannung
H
F
PE
L N PE
L N
ROT
L
SCHWARZ
N
19
Bronson MII-D Serie
Ringkern-Trenntransformator
Handbuch

2.Betrieb des Trenntransformators
Stellen Sie vor der Verwendung des Trenntransformators sicher, dass die Konguration aller Verbindungen
der ausgewählten Anwendung entspricht. Beachten Sie, dass es für einige Anwendungen wünschenswert
sein kann, die Erdverbindung an den Ausgangsbuchsen aufrechtzuerhalten, indem der Erdungsverbind-
ungsschalter in die Position ON geschaltet wird. In den folgenden Fällen ist es wünschenswert, diese
Funktion auszuschalten:
Wenn dieser Trenntransformator zum Schutz vor elektrischem Schlag während des Betriebs oder der
Reparatur eines Wechselstromgeräts verwendet wird, stellen Sie sicher, dass das angeschlossene
Gerät nicht mit der Erdung des Transformators verbunden ist. Stellen Sie den Erdungsschalter auf
OFF, wenn Sie die USA-Ausgangsbuchsen verwenden.
a. Zum Schutz vor elektrischem Schlag beim Betrieb oder bei der Reparatur von
Wechselstromgeräten
Wenn bei der Prüfung elektrischer Geräte ein Trenntransformator verwendet wird, muss immer das Messobjekt,
aber nicht unbedingt das Messgerät (z. B. ein Oszilloskop) an einen Trenntransformator angeschlossen
werden. Stellen Sie sicher, dass das Messobjekt nicht mit der Erde des Transformators verbunden ist.
Stellen Sie den Erdungsschalter auf OFF, wenn Sie die USA-Ausgangsbuchsen verwenden.
b. Zum Schutz vor elektrischem Schlag beim Prüfen elektrischer Geräte mit
einem Messgerät
Wenn dieser Trenntransformator verwendet wird, um ein Boot oder Schiff an Landstrom anzuschließen,
stellen Sie sicher, dass der Sekundärkreis nicht mit der Erdung des Transformators verbunden ist.
Stellen Sie den Erdungsschalter auf OFF, wenn Sie die USA-Ausgangsbuchsen verwenden. Wenn
das Boot über eine dedizierte AC-Erdung verfügt, kann diese verwendet werden und die Neutral- und
Erdungskabel können an der Sekundärseite des Trenntransformators überbrückt werden. So wird der
gesamte Strom auf dem Boot wieder über den Transformator abgeleitet und jeder im Wasser wird
geschützt.
Außerdem wird so galvanische Korrosion verhindert, die auftreten kann, wenn Boote oder Schiffe in
einer Marina oder in einem Hafen über den Erdungsanschluss einer gemeinsamen Stromversorgung
verbunden sind. Galvanische Korrosion wirkt sich auf die metallischen Unterwasserteile, z. B.
Schiffspropeller oder Metallbeschläge, aus und wird verhindert, indem der Stromkreis auf dem Boot
oder Schiff (Sekundärkreislauf) vom Landstrom (Primärkreislauf) getrennt wird. Auf der Sekundärseite
des Trenntransformators empfehlen wir die Verwendung eines Fehlerstromschutzschalters (FI-Schutzschalter),
der den Stromkreis bei ungleicher Stromstärke an L und N unterbricht.
20
c. Zur Vermeidung von Korrosion und zum Schutz vor elektrischem Schlag bei
Verwendung von AC-Landstrom an Bord eines Boots oder Schiffs
Bronson MII-D Serie
Ringkern-Trenntransformator
Handbuch
