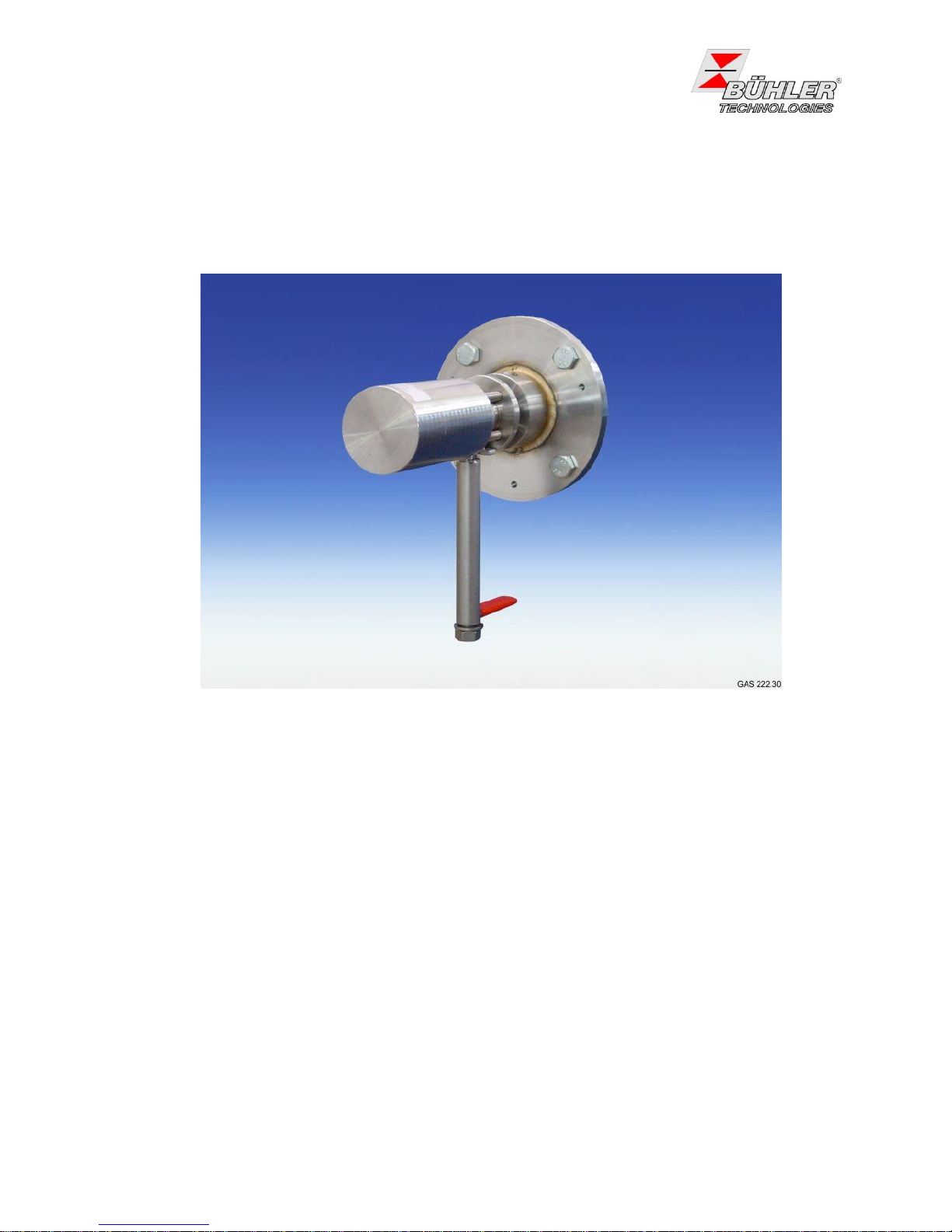

Buhler 222.10 Series Owner's manual

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
BX460018, 08/2013 Art. Nr. 90 31 099
Bühler Technologies GmbH, Harkortstr. 29, D-40880 Ratingen
Tel. [phone] / 49 89-0, Fax. [phone] / 49 89-20
Internet: www.buehler-technologies.com
Email: [email protected]
1
Lesen Sie die Bedienungsanleitung vor dem Gebrauch des Gerätes gründlich durch. Beachten Sie
insbesondere die Hinweise unter Gliederungspunkt 2. Andernfalls könnten Gesundheits- oder
Sachschäden auftreten. Die Bühler Technologies GmbH haftet nicht bei eigenmächtigen
Änderungen des Gerätes oder für unsachgemäßen Gebrauch.
Read this instruction carefully prior to installation and/or use. Pay attention particularly to all
advises and safety instructions to prevent injuries. Bühler Technologies GmbH can not be held
responsible for misusing the product or unreliable function due to unauthorised modifications.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
2
BX460018, 08/2013 Art. Nr. 90 31 099
Inhaltsverzeichnis Seite
1Einleitung...........................................................................................................................4
2Wichtige Hinweise.............................................................................................................4
2.1 Allgemeine Gefahrenhinweise...........................................................................................................5
3Erläuterungen zum Typenschild.......................................................................................8
4Produktbeschreibung........................................................................................................9
4.1 Allgemeine Beschreibung..................................................................................................................9
4.2 Lieferumfang .....................................................................................................................................9
5Transport und Lagerungsvorschriften.............................................................................9
6Aufbauen und Anschließen.............................................................................................10
6.1 Montage...........................................................................................................................................10
6.2 Anschluss der Gasleitungen............................................................................................................11
6.3 Anschluss der Rückspülung und des Druckluftbehälters (für GAS 222.11, 30 und 35U)...............12
6.4 Anschluss der Dampfbeheizung (222.20DH)..................................................................................13
6.5 Elektrische Anschlüsse ...................................................................................................................14
7Betrieb und Wartung.......................................................................................................15
7.1 Warnhinweise..................................................................................................................................15
7.2 Vor Inbetriebnahme.........................................................................................................................17
7.3 Sonden GAS 222.10 und 20DH ......................................................................................................17
7.4 Austrittsfilter mit Microglasfaser –Filterelement..............................................................................18
7.5 Sonde GAS 222.11, 30 und 35U.....................................................................................................19
7.6 Rückspülung des Eintrittsfilters (im Prozessstrom).........................................................................19
7.6.1 Manuelle Rückspülung................................................................................................................20
7.6.2 Automatische Rückspülung.........................................................................................................20
7.6.3 Beheizter Druckluftbehälter.........................................................................................................21
7.7 Wartungsplan..................................................................................................................................22
8Fehlersuche und Beseitigung.........................................................................................23
9Instandsetzung und Entsorgung....................................................................................23
9.1 Entsorgung......................................................................................................................................24
10 Beständigkeitsliste..........................................................................................................24
11 Betriebstagebuch (Kopiervorlage).................................................................................25
12 Angehängte Dokumente..................................................................................................26
13 Zeichnungen....................................................................................................................50

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
BX460018, 08/2013 Art. Nr. 90 31 099
3
Contents page
1Introduction..................................................................................................................... 27
2Important advices ........................................................................................................... 27
2.1 General indication of risk.................................................................................................................28
3Explanation of the type plate ......................................................................................... 31
4Product description........................................................................................................ 31
4.1 General description.........................................................................................................................31
4.2 Included items in delivery................................................................................................................32
5Transport and storing regulations................................................................................. 32
6Installation and connection............................................................................................ 32
6.1 Mounting..........................................................................................................................................32
6.2 Tube fittings.....................................................................................................................................34
6.3 Connection of the blow back line and the pressure vessel (for GAS 222.11, 30 and 35U) ............36
6.4 Connection of the steam heating GAS 222.20DH...........................................................................36
6.5 Electrical connections......................................................................................................................37
7Operation and Maintenance........................................................................................... 38
7.1 Indication of risk ..............................................................................................................................38
7.2 Check before operation...................................................................................................................39
7.3 Probes type GAS 222.10 and 20DH................................................................................................40
7.4 Downstream filter with micro glass fibre filter element....................................................................41
7.5 Probe type GAS 222.11, 30 and 35U..............................................................................................41
7.6 Blow back of the in-situ filter (inside the process)...........................................................................42
7.6.1 Manual blow back........................................................................................................................42
7.6.2 Automatic blow back ...................................................................................................................43
7.6.3 Heated pressure vessel ..............................................................................................................44
7.7 Maintenance program .....................................................................................................................45
8Trouble shooting and elimination.................................................................................. 46
9Repair and disposal........................................................................................................ 46
9.1 Disposal...........................................................................................................................................46
10 List of chemical resistance............................................................................................ 47
11 User book (Please make copies) ................................................................................... 48
12 Attached documents....................................................................................................... 49
13 Drawings.......................................................................................................................... 50

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
4
BX460018, 08/2013 Art. Nr. 90 31 099
1 Einleitung
Die Gasentnahmesonden der Baureihe GAS 222.xx sind zum Einbau in Gasanalysesystemen bestimmt.
Gasentnahmesonden gehören zu den wichtigsten Bauteilen eines Gasaufbereitungssystems. Bitte
beachten Sie deshalb auch die dazugehörige Zeichnung im Datenblatt am Ende dieser Anleitung und
überprüfen Sie vor Einbau der Gasentnahmesonden, ob die genannten technischen Daten den
Anwendungsparametern entsprechen. Überprüfen Sie ebenfalls, ob alle zum Lieferumfang gehörenden
Teile vollständig vorhanden sind.
Diese Bedienungsanleitung beschreibt mehrere Sondentypen aus der GAS 222.xx –Reihe zusammen, da
viele Beschreibungen gleich oder ähnlich sind (siehe Kapitel 4.1).
Welche Sonde Sie vor sich haben, ersehen Sie aus dem Typenschild. Auf diesem finden Sie neben der
Auftragsnummer auch die Artikelnummer und Typbezeichnung.
Sofern für einen Sondentyp Besonderheiten gelten, sind diese in der Bedienungsanleitung gesondert
beschrieben.
Bitte beachten Sie beim Anschluss die Kennwerte der Sonde und bei Ersatzteilbestellungen die richtigen
Ausführungen.
2 Wichtige Hinweise
Der Einsatz der Geräte ist nur zulässig, wenn:
-das Produkt unter den in der Bedienungs- und Installationsanleitung beschriebenen Bedingungen, dem
Einsatz gemäß Typenschild und für Anwendungen, für die es vorgesehen ist, verwendet wird.
-die Betriebsmittel in eigensicheren Stromkreisen betrieben werden (DIN EN 60079-14 beachten).
-das Beschaltungsgerät selber außerhalb des explosionsgefährdeten Bereichs installiert wird.
-Überwachungsvorrichtungen/ Schutzvorrichtung korrekt angeschlossen sind.
-die Service- und Reparaturarbeiten von Bühler Technologies GmbH durchgeführt werden, soweit sie
nicht in dieser Anleitung beschrieben sind.
-Originalersatzteile verwendet werden.
Das Errichten elektrischer Anlagen in explosionsgefährdeten Bereichen erfordert in Deutschland die
Beachtung folgender Vorschriften:
-EN 60079-14 / DIN VDE 0165-1 „Explosionsfähige Atmosphäre - Teil 14: Projektierung, Auswahl und
Errichtung elektrischer Anlagen“
-Betriebssicherheitsverordnung (BetrSichV)
-Gefahrenstoffverordnung (GefStoffV)
-Im Ausland sind die entsprechenden Landesvorschriften zu beachten.
Diese Bedienungsanleitung ist Teil des Betriebsmittels. Der Hersteller behält sich das Recht vor, die
Leistungs-, die Spezifikations- oder die Auslegungsdaten ohne Vorankündigung zu ändern. Bewahren Sie
die Anleitung für den späteren Gebrauch auf.
HINWEIS
Bei Einsatz in explosionsgefährdeten Bereichen:
Alle Sondentypen sind in der Grundversion für den Einsatz in explosionsgefährdeten
Bereichen der Zone 1 und 21 geeignet. Je nach gewähltem Zubehör (z.B. Anbauteile wie
Magnetventile, beheizter Rückspülbehälter...) kann der zugelassene Einsatzbereich stark
eingeschränkt sein. Bei Verwendung von Kategorie 3G und / oder 3D Zubehör ist der
Einsatzbereich der Sonden auf die Zone 2 und / oder Zone 22 beschränkt. Beachten Sie
daher unbedingt die Typenschilder aller Anbauteile. Insbesondere ist auf die Zündschutz-
kennzeichnung der Anbauteile und alle Gefahrenhinweise in dieser Anleitung zu achten.
Beachten Sie auch beiliegende Bedienungsanleitungen der Anbauteile.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
BX460018, 08/2013 Art. Nr. 90 31 099
5
Begriffsbestimmungen für Warnhinweise:
HINWEIS
Signalwort für wichtige Information zum Produkt auf die im besonderen Maße
aufmerksam gemacht werden soll.
VORSICHT
Signalwort zur Kennzeichnung einer Gefährdung mit geringem Risiko, die zu einem
Sachschaden oder leichten bis mittelschweren Körperverletzungen führen kann, wenn
sie nicht vermieden wird.
WARNUNG
Signalwort zur Kennzeichnung einer Gefährdung mit mittlerem Risiko, die
möglicherweise Tod oder schwere Körperverletzungen zur Folge hat, wenn sie nicht
vermieden wird.
GEFAHR
Signalwort zur Kennzeichnung einer Gefährdung mit hohem Risiko, die unmittelbar Tod
oder schwere Körperverletzung zur Folge hat, wenn sie nicht vermieden wird.
Warnung vor einer
allgemeinen Gefahr
Warnung vor explosions-
gefährdeten Bereichen
Netzstecker ziehen
Warnung vor
elektrischer Spannung
Warnung vor heißer
Oberfläche
Atemschutz tragen
Warnung vor dem
Einatmen giftiger Gase
Warnung vor explosions-
gefährlichen Stoffen /
Situationen
Gesichtsschutz
tragen
Warnung vor ätzenden
Flüssigkeiten
Handschuhe tragen
2.1 Allgemeine Gefahrenhinweise
Das Gerät darf nur von Fachpersonal installiert werden, das mit den Sicherheitsanforderungen und den
Risiken vertraut ist.
Beachten Sie unbedingt die für den Einbauort relevanten Sicherheitsvorschriften und allgemein gültigen
Regeln der Technik. Beugen Sie Störungen vor und vermeiden Sie dadurch Personen- und Sachschäden.
Die maximale Oberflächentemperatur der Sonden ist ausschließlich von den Betriebsbedingungen
abhängig (Dampftemperatur, Messgas-Eintritt Temperatur, Umgebungstemperatur, Fluid-Durchfluss).
Bitte beachten Sie bei Einsatz im explosionsgefährdeten Bereich die zugehörigen Gefahrenhinweise im
besonderen Maße.
Der für die Anlage Verantwortliche muss sicherstellen, dass:
-Sicherheitshinweise und Betriebsanleitungen verfügbar sind und eingehalten werden,
-Unfallverhütungsvorschriften der Berufsgenossenschaften beachtet werden; in Deutschland:
„Grundsätze der Prävention“ (BGV A1) und “Elektrische Anlagen und Betriebsmittel (BGV A3)”,
-die Prüfungen vor Inbetriebnahme und wiederkehrende Prüfungen nach Betriebssicherheitsverordnung
(BetrSichV) durchgeführt werden,
-die zulässigen Daten und Einsatzbedingungen eingehalten werden,
-Schutzeinrichtungen verwendet werden und vorgeschriebene Wartungsarbeiten durchgeführt werden,
-bei der Entsorgung die gesetzlichen Regelungen beachtet werden.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
6
BX460018, 08/2013 Art. Nr. 90 31 099
Wartung, Reparatur:
-Reparaturen an den Betriebsmitteln dürfen nur von Bühler autorisiertem Personal ausgeführt werden.
-Nur Umbau-, Wartungs- oder Montagearbeiten ausführen, die in dieser Bedienungs- und
Installationsanleitung beschrieben sind.
-Nur Original-Ersatzteile verwenden.
Bei Durchführung von Wartungsarbeiten jeglicher Art müssen die relevanten Sicherheits- und
Betriebsbestimmungen beachtet werden.
GEFAHR
Elektrische Spannung
Gefahr eines elektrischen Schlages.
Trennen Sie das Gerät bei allen Arbeiten vom Netz. Sichern Sie das Gerät
gegen unbeabsichtigtes Wiedereinschalten.
Das Gerät darf nur von instruiertem, fachkundigem Personal geöffnet
werden.
GEFAHR
Giftige, ätzende Gase
Messgas kann gesundheitsgefährdend sein.
Sorgen Sie ggf. für eine sichere Ableitung des Gases.
Stellen Sie vor Beginn der Wartungsarbeiten die Gaszufuhr ab und sichern
Sie sie gegen unbeabsichtigtes Aufdrehen.
Schützen Sie sich bei der Wartung vor giftigen / ätzenden Gasen. Tragen Sie
die entsprechende Schutzausrüstung.
!
GEFAHR
Explosionsgefahr
Lebens- und Explosionsgefahr durch Gasaustritt bei nicht
bestimmungsgemäßem Betrieb.
Setzen Sie das Gerät nur wie in dieser Anleitung beschrieben ein. Beachten
Sie die Prozessbedingungen. Prüfen Sie die Dichtigkeit der Leitungen.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
BX460018, 08/2013 Art. Nr. 90 31 099
7
GEFAHR
Einsatz in explosionsgefährdeten Bereichen
Brennbare Gase und Staub können sich entzünden oder explodieren.
Vermeiden Sie die folgenden Gefahrenquellen:
Funkenbildung durch Schläge!
Schützen Sie das Betriebsmittel ist vor externen Schlageinwirkungen.
Flammdurchschlag!
Installieren Sie bei Gefahr eines Flammdurchschlags aus dem Prozess eine
Flammsperre.
Staub!
Bringen Sie elektrische Betriebsmittel, die zur Instandhaltung geöffnet
werden müssen, möglichst in einen staubfreien Raum. Falls dies nicht
möglich ist, verhindern Sie das Eindringen von Staub in das Gehäuse.
Entzünden von Staubschichten!
Wenn die Sonde in staubiger Umgebung eingesetzt wird, entfernen Sie
regelmäßig die Staubschicht von allen Bauteilen. Entfernen Sie die
Staubschicht auch an schwer zugänglichen Stellen.
GEFAHR
Bei Einsatz in explosionsgefährdeten Bereichen:
Explosionsgefahr durch elektrostatische Aufladung
Beim Reinigen von Kunststoff-Gehäuseteilen und Aufklebern (z.B. mit
trockenem Tuch oder Druckluft), kann es zu zündgefährlichen,
elektrostatischen Aufladungen kommen. Resultierende Funken können
brennbare, explosive Atmosphäre zünden.
-Reinigen Sie die Kunststoff-Gehäuseteile und Aufkleber nur mit einem
feuchten Tuch!
GEFAHR
Bei Einsatz in explosionsgefährdeten Bereichen:
Explosionsgefahr durch adiabatische Kompression (beim Rückspülen)
Beim Rückspülen von Gasen ist das Auftreten hoher Gastemperaturen durch
adiabatische Kompression möglich. Dies kann zur Selbstzündung
brennbarer Gase führen.
-Das Rückspülen explosionsfähiger Atmosphäre / Gase ist verboten.
-Brennbare Atmosphäre/ Gase (nicht explosibel) dürfen nur mit
Stickstoff (Inertgas) zurückgespült werden.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
8
BX460018, 08/2013 Art. Nr. 90 31 099
GEFAHR
Bei Einsatz in explosionsgefährdeten Bereichen:
Explosionsgefahr durch hohe Fluid Temperaturen
Heißer Dampf und heißes Messgas führen zur hohen Oberflächentemperaturen an der
Sonde. Die höchste Fluidtemperatur entspricht annähernd der maximalen
Oberflächentemperatur der Sonden.
-Stellen Sie permanent einen Sicherheitsabstand von mindestens 20K zwischen
Fluidtemperatur (Dampf, Messgas) und Zündtemperatur explosiver Atmosphäre
sicher (durch Temperaturmessung und -Überwachung).
-Beachten Sie auch, dass Glimmtemperaturen von Stäuben deutlich unterschritten
werden.
-Beachten Sie zutreffende Normen -Anforderungen hinsichtlich max. zulässiger
Oberflächentemperatur und Zündtemperatur explosiver Atmosphäre.

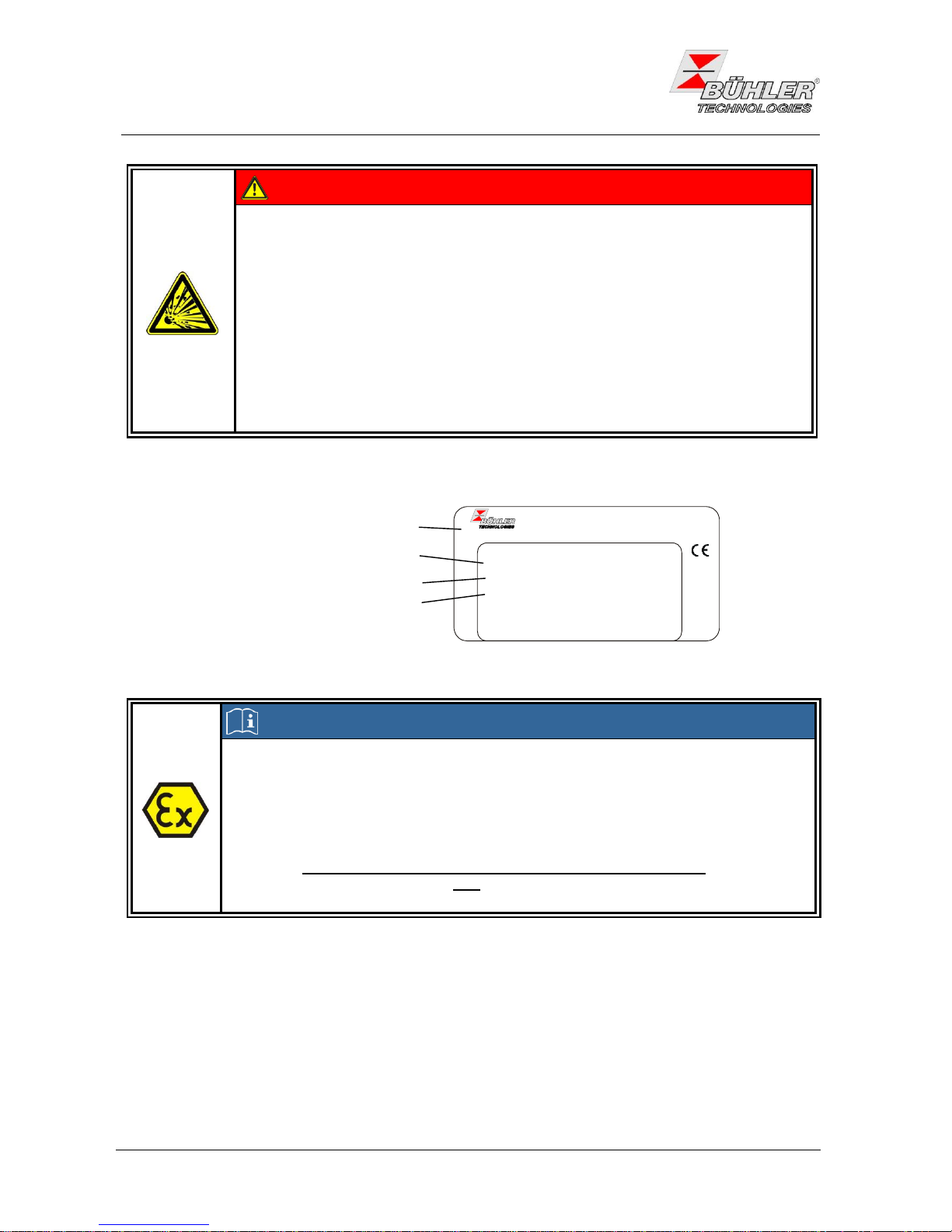

3 Erläuterungen zum Typenschild
HINWEIS
Bei Einsatz in explosionsgefährdeten Bereichen:
Das Typenschild der Sonden trägt keine Zündschutzkennzeichnung, da die Betriebsmittel
nicht in den Anwendungsbereich der Richtlinie 94/4/EG fallen. Die Sonden erfüllen jedoch
die grundlegenden Sicherheitsanforderungen der Richtlinie 94/4/EG und sind somit für den
Einsatz im Ex-Bereich geeignet (Zone 1 und 21).
Je nach gewähltem Zubehör (z.B. Anbauteile wie Magnetventile, beheizter Rückspül-
behälter…) kann der zugelassene Einsatzbereich stark eingeschränkt sein. Beachten Sie
daher unbedingt die Typenschilder aller Anbauteile. Insbesondere ist auf die
Zündschutzkennzeichnung der Anbauteile zu achten.
Auftrags-Nr., Artikel-Nr.
Hersteller mit Anschrift
Typbezeichnung
Werkstoff
Technologies GmbH
Harkortstr.29, D-40880 Ratingen Made in
Germany
®
A000146b
GAS 222.11
A345678&001 4 62 2211
1.4571/1.4408/PTFE
Montageanleitung beachten!

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
BX460018, 08/2013 Art. Nr. 90 31 099
9
4 Produktbeschreibung
4.1 Allgemeine Beschreibung
Diese Bedienungs- und Installationsanleitung gilt für die Gasentnahmesonden GAS 222.xx.
Die verschiedenen Sondentypen werden in einzelnen Unterabschnitten erklärt. Welche Sonde Sie vor sich
haben, ersehen Sie aus dem Typenschild. Dort ist die Kurzbezeichnung GAS, wie auch die jeweilige
Typnummer angegeben, z.B. GAS 222.30.
Vorab eine Kurzzusammenfassung der Sondentypen:
Die Sonden sind je nach Typ mit einem Eintrittsfilter (Filter im Prozess) und/oder einem Austrittsfilter (Filter
in der Sonde) ausgestattet.
Sonde
Beschreibung
GAS 222.10 / 20DH
Sonde mit Austrittsfilter
GAS 222.11
Sonde mit Ein- und/oder Austrittsfilter, Absperrhahn und Rückspülanschluss
GAS 222.30
Sonde mit Eintrittsfilter, Absperrhahn und Rückspülanschluss
GAS 222.35
Sonde mit rückziehbarem Eintrittsfilter und Rückspülanschluss
Zubehör zu diesen
Sonden
Zubehör zu dieser Sonden siehe Datenblatt DD461099 am Ende
4.2 Lieferumfang
1x Gasentnahmesonde
1x Flanschdichtung und Schrauben
1x Bedienungsanleitung
Zubehörteile sind als gesonderte Position im Auftrag ausgewiesen
HINWEIS
Bei Einsatz in explosionsgefährdeten Bereichen:
Je nach gewähltem Zubehör (z.B. Anbauteile wie Magnetventile, beheizter Rückspül-
behälter...) kann der zugelassene Einsatzbereich stark eingeschränkt sein. Beachten Sie
daher unbedingt die Typenschilder aller Anbauteile. Insbesondere ist auf die
Zündschutzkennzeichnung der Anbauteile zu achten.
5 Transport und Lagerungsvorschriften
Die Gasentnahmesonde nur in der Originalverpackung oder einem geeigneten Ersatz transportieren.
Bei längerer Nichtbenutzung ist die Gasentnahmesonde gegen Feuchtigkeit und Wärme zu schützen.
Die Gasentnahmesonde muss in einem überdachten, trockenen, vibrations- und staubfreien Raum bei
einer Temperatur von –20°C bis +60°C aufbewahrt werden.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
10
BX460018, 08/2013 Art. Nr. 90 31 099
6 Aufbauen und Anschließen
6.1 Montage
GEFAHR
Einsatz in explosionsgefährdeten Bereichen
Brennbare Gase und Staub können sich entzünden oder explodieren.
Die Gasentnahmesonde darf nicht außerhalb ihrer Spezifikationen betrieben werden.
Die Entnahme von Gasen oder Gasgemischen, die auch bei Abwesenheit von Luft
explosionsfähig sind, ist nicht zulässig.
GEFAHR
Explosionsgefahr durch Entzünden von Staub
Wenn die Sonde in staubiger Umgebung eingesetzt wird, entfernen Sie bitte regelmäßig
die Staubschicht von allen Bauteilen.
Die Zündtemperatur bzw. Glimmtemperatur vorhandener brennbarer Stäube bzw.
Staubschichten muss deutlich über der maximalen Oberflächentemperatur der Sonde
liegen (zutreffende Normen u. gesetzliche Regelungen beachten).
Bringen Sie elektrische Betriebsmittel, die zur Instandhaltung geöffnet werden müssen,
möglichst in einen staubfreien Raum. Falls dies nicht möglich ist, verhindern Sie das
Eindringen von Staub in das Gehäuse.
GEFAHR
Explosionsgefahr durch Flammendurchschlag
Installieren Sie bei Gefahr eines Flammendurchschlags aus dem Prozess eine
Flammsperre.
GEFAHR
Bei Einsatz in explosionsgefährdeten Bereichen:
Explosionsgefahr durch elektrostatische Aufladung
Beim Reinigen von Kunststoff-Gehäuseteilen und Aufklebern (z.B. mit trockenem Tuch
oder Druckluft), kann es zu zündgefährlichen, elektrostatischen Aufladungen kommen.
Resultierende Funken können brennbare, explosive Atmosphäre zünden.
-Reinigen Sie die Kunststoff-Gehäuseteile und Aufkleber nur mit einem feuchten
Tuch!
Die Gasentnahmesonden sind zur Flanschmontage vorgesehen. Einbauort und Einbaulage bestimmen sich
aus anwendungsrelevanten Voraussetzungen. Falls möglich, sollte der Einbaustutzen eine leichte Neigung
zur Kanalmitte haben. Der Einbauort sollte wettergeschützt sein.
Ebenfalls muss auf ausreichenden und sicheren Zugang sowohl für die Installation als auch für spätere
Wartungsarbeiten geachtet werden. Beachten Sie hier insbesondere die Ausbaulänge des Sondenrohres!
Soweit die Sonde in Einzelteilen zum Einbauort gebracht wird, muss sie zunächst zusammengebaut
werden.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
BX460018, 08/2013 Art. Nr. 90 31 099
11

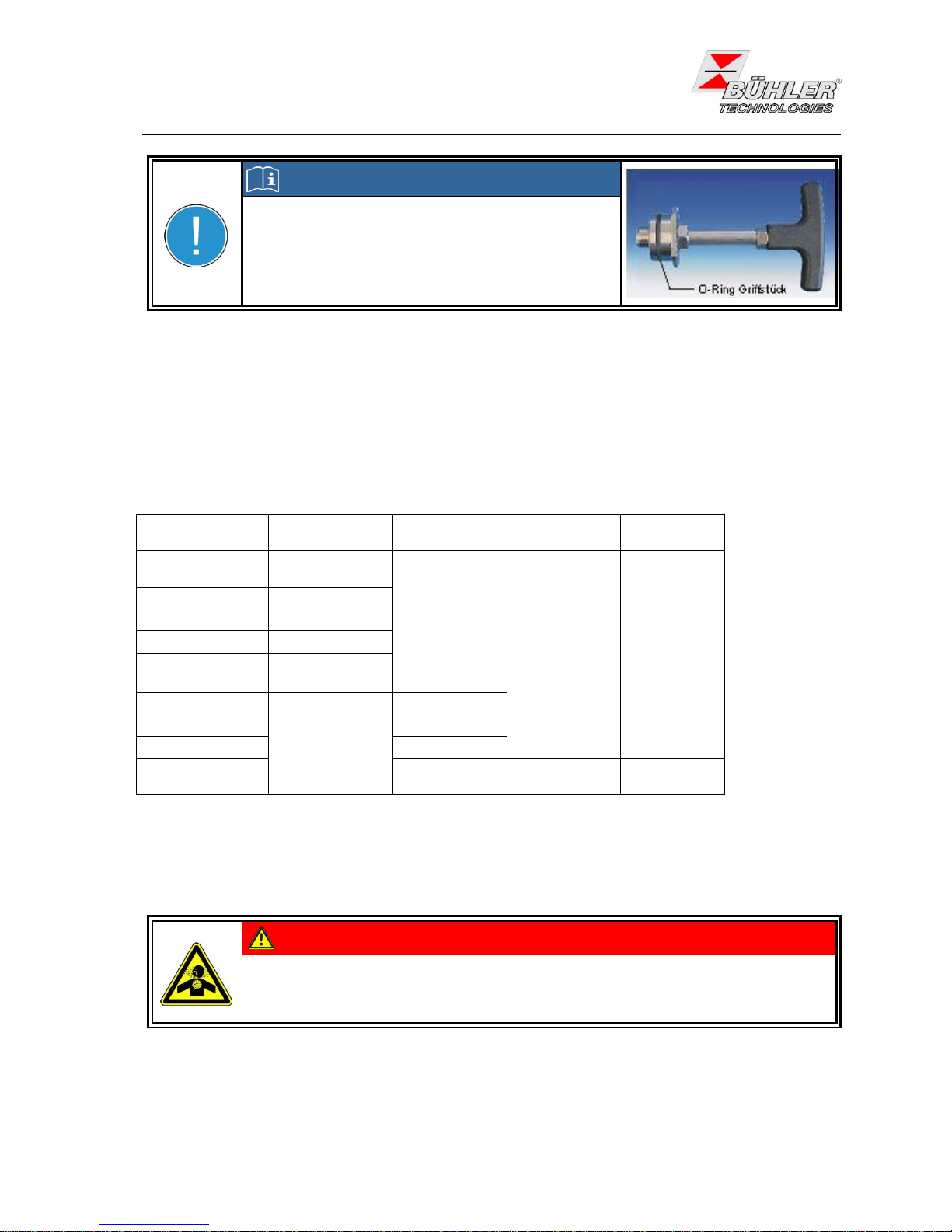

HINWEIS
Der Austrittsfilter und der O-Ring für das Griffstück sind
lose beigelegt und müssen vor Inbetriebnahme
eingesetzt werden (Kap. 7.3).
Betrieb ohne Austrittsfilter nicht zulässig!
Das Entnahmerohr oder der Eintrittsfilter, falls erforderlich mit der passenden Verlängerung, muss
eingeschraubt werden. Danach wird die Sonde unter Verwendung der beigefügten Dichtungen und
Schrauben am Gegenflansch befestigt.
Bei der GAS 222.20DH sind die blank liegenden Flanschteile und ggf. der Einbaustutzen nach der Montage
vollständig zu isolieren, damit Kältebrücken unbedingt vermieden werden. Das Isoliermaterial muss den
Anwendungsvoraussetzungen entsprechen und wetterfest sein.
6.2 Anschluss der Gasleitungen
Die folgende Tabelle gibt einen Überblick über die Anschlüsse der Messgassonden:
Sonde
GAS 222
Vorratsbehälter
PAV 01
Kugelhahn
pneum. Antrieb
Steuerventil
3/2-Wege MV
Anschlussflansch 1)
DN65 / PN6 /
DN3“-150 2)
Messgaseingang
G3/4
Messgasausgang
NPT 1/4
Spülanschluss
G3/8
Prüfgasanschluss 1)
Rohr 6
Rohr 1/42)
Befüllanschluss
NPT 1/4
Kondensat
G1/2
Bypass
NPT 1/4
Steuerluft 1)
G1/8
G1/4
NPT 1/4 2)
1) je nach Ausführung 2) nur GAS 222.xx ANSI und GAS 222.xx AMEX
Die Messgasleitung ist mittels geeigneter Verschraubung sorgfältig und fachgerecht anzuschließen. Dies
gilt auch bei allen Sonden für die Option Prüfgasanschluss.
Die Sonden der Baureihe GAS 222.11, -.30, -.35U verfügen über einen Spülanschluss in G3/8.
Ohne werkseitig angebaute Rückspülvorrichtung liegt dieser offen vor. Vor Inbetriebnahme ist der
Spülanschluss gasdicht zu verschließen.
GEFAHR
Giftige, ätzende Gase
Über einen undichten oder offenen Rückspülanschluss können sich explosive bzw.
toxische Gase bilden.
Für den Anschluss der Messgasleitung ist bei der GAS 222.20DH folgendes zu beachten, um Kältebrücken
zu vermeiden: Achten Sie bei der Auswahl der Anschlussverschraubung auf eine möglichst kurze Bauform
und kürzen Sie das Anschlussrohr der Messgasleitung soweit wie möglich. Hierzu ist die rechte Halbschale
des Isoliermantels abzunehmen. Gehen Sie dazu wie folgt vor:

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
12
BX460018, 08/2013 Art. Nr. 90 31 099
VORSICHT
Bruchgefahr
Das Isoliermaterial kann zerbrechen. Vorsichtig behandeln, nicht fallen lassen.
Verschlussstück entnehmen.
Die beiden Hutmuttern von der Isolierscheibe entfernen und die Isolierscheibe anschließend
abnehmen.
Die drei Befestigungsschrauben des Isoliermantels entfernen.
Die rechte Halbschale etwas abkippen und nach oben entnehmen. Die Position der linken
Halbschale braucht zum Anschluss nicht verändert zu werden.
Anschlussverschraubung mit Dichtmittel montieren und anschließend die Messgasleitung mit
einem offenen Ringschlüssel anschließen.
Die rechte Halbschale wieder einsetzen. Dabei darauf achten, dass die Dampfrohrleitung in der
unteren Aussparung der Halbschale liegt.
Isoliermantel mit den drei Befestigungsschrauben verschrauben.
Isolierscheibe aufsetzen, die beiden Hutmuttern ansetzen und vorsichtig anziehen.
Verschlussstück montieren.
Nach Anschluss der Messgasleitung bei der GAS 222.20DH ist diese durch die Schelle abzufangen und zu
sichern.
Bei längeren Messgasleitungen sind unter Umständen weitere Sicherungsschellen auf dem Weg zum
Analysensystem vorzusehen! Nach dem alle Leitungen angeschlossen und auf Dichtheit überprüft wurden,
wird die Isolation wieder sorgfältig eingesetzt und gesichert.
WARNUNG
Gasaustritt
Prüfen Sie die Leitungen auf Dichtheit.
6.3 Anschluss der Rückspülung und des Druckluftbehälters (für
GAS 222.11, 30 und 35U)
Die Druckluftleitungen sind mittels geeigneter Verschraubung sorgfältig und fachgerecht anzuschließen.
Ist die Sonde mit einem Druckluftbehälter zur effizienten Rückspülung ausgerüstet (Option), so ist in der
Druckluftzuführung unmittelbar vor dem Druckluftbehälter ein manuelles Absperrventil einzubauen
(Kugelhahn). Bei Sonden die für die Entnahme von brennbarem Gas verwendet werden, darf die
Rückspülung nur mit Stickstoff (Inertgas) erfolgen. Das Rückspülen von explosiven Gasen ist nicht
zulässig.
HINWEIS
Der Betriebsdruck der zur Rückspülung benötigten Druckluft (Inertgas) muss immer über
dem Prozessdruck liegen. Erforderliche Druckdifferenz min. 3 bar.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
BX460018, 08/2013 Art. Nr. 90 31 099
13
GEFAHR
Bruch des Druckgasbehälters
Maximaler Betriebsdruck für den Druckgasbehälter 10 bar!
GEFAHR
Bei Einsatz in explosionsgefährdeten Bereichen:
Explosionsgefahr durch adiabatische Kompression (beim Rückspülen)
Beim Rückspülen von Gasen ist das Auftreten hoher Gastemperaturen durch
adiabatische Kompression möglich. Dies kann zur Selbstzündung brennbarer Gase
führen.
-Das Rückspülen explosionsfähiger Atmosphäre / Gase ist verboten.
-Brennbare Atmosphäre/ Gase (nicht explosibel) dürfen nur mit Stickstoff (Inertgas)
zurückgespült werden.
6.4 Anschluss der Dampfbeheizung (222.20DH)
Die Leitungen sind an die vorhandenen Verschraubungen sorgfältig und fachgerecht anzuschließen. Achten
Sie auf eine ausreichende Wärmeisolierung, um Verletzungen zu vermeiden.
GEFAHR
Bei Einsatz in explosionsgefährdeten Bereichen:
Explosionsgefahr durch hohe Fluid Temperaturen
Heißer Dampf und heißes Messgas führen zur hohen Oberflächentemperaturen an der
Sonde. Die höchste Fluidtemperatur entspricht annähernd der maximalen
Oberflächentemperatur der Sonden.
-Stellen Sie permanent einen Sicherheitsabstand von mindestens 20K zwischen
Fluidtemperatur (Dampf, Messgas) und Zündtemperatur explosiver Atmosphäre
sicher (durch Temperaturmessung und -Überwachung).
-Beachten Sie auch, dass Glimmtemperaturen von Stäuben deutlich unterschritten
werden.
-Beachten Sie zutreffende Normen -Anforderungen hinsichtlich max. zulässiger
Oberflächentemperatur und Zündtemperatur explosiver Atmosphäre.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
14
BX460018, 08/2013 Art. Nr. 90 31 099
6.5 Elektrische Anschlüsse
GEFAHR
Explosionsgefahr durch fehlenden Potentialausgleich
Die Sonde muss an der dafür vorgesehenen Stelle mit einem Potentialausgleich
verbunden werden (geerdet werden).
Bitte beachten Sie die örtlich geltenden Vorschriften und Richtlinien.
Nur bei ATEX-Ventilen:
HINWEIS
Bei Einsatz in explosionsgefährdeten Bereichen:
Die Anforderungen der EN 61241-0/-1 in Bezug auf Staubablagerungen und
Temperaturen sind einzuhalten!
GEFAHR
Explosionsgefahr durch Öffnen des Magnetventilgehäuses
Das Magnetventil ist ein geschlossenes System. Es darf nicht demontiert werden!

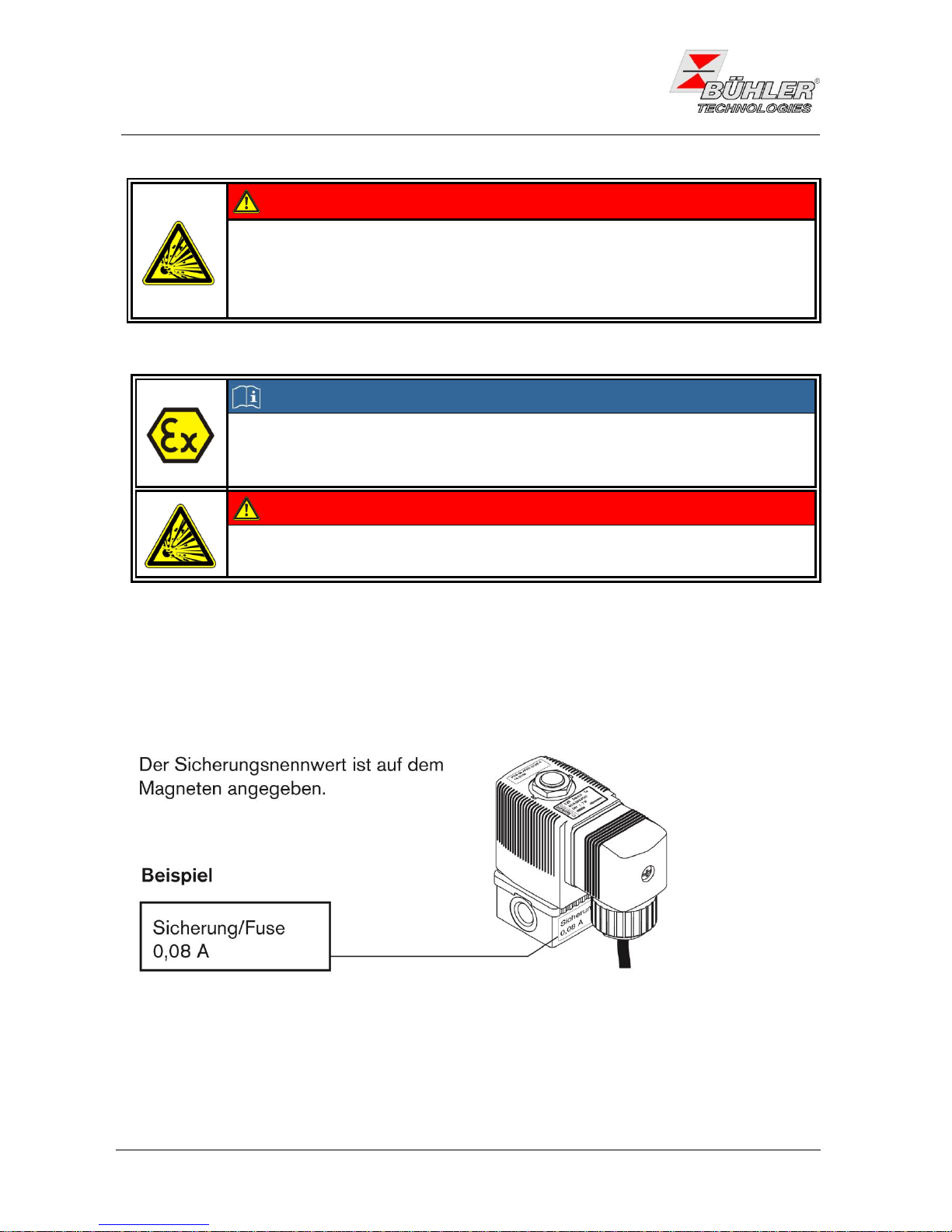

Als Kurzschlussschutz muss dem Magneten eine Sicherung (max. 3 x lb nach IEC 60127-2-1) bzw. ein
Motorschutzhalter mit Kurzschluss- und thermischer Schnellauslösung (Einstellung auf Bemessungsstrom)
vorgeschaltet werden. Bei sehr geringen Bemessungsströmen des Magneten kann die Sicherung mit dem
kleinsten Stromwert nach IEC-Norm verwendet werden. Entweder wird diese separat vorgeschaltet oder im
dazugehörigen Versorgungsgerät untergebracht.
Die Sicherungs-Bemessungsspannung muss gleich oder größer als die angegebene Nennspannung des
Magneten sein und das Ausschaltvermögen des Sicherungseinsatzes muss gleich oder größer als der
maximal anzunehmende Kurzschlussstrom am Einbauort sein.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
BX460018, 08/2013 Art. Nr. 90 31 099
15
7 Betrieb und Wartung
7.1 Warnhinweise
-Die Gasentnahmesonde darf nicht außerhalb ihrer Spezifikationen betrieben werden.
-Reparaturen an den Betriebsmitteln dürfen nur von Bühler autorisiertem Personal ausgeführt werden.
-Führen Sie nur Umbau-, Wartungs- oder Montagearbeiten aus, die in dieser Bedienungs- und
Installationsanleitung beschrieben sind.
-Verwenden Sie nur Original-Ersatzteile.
-Beachten Sie bei der Durchführung von Wartungsarbeiten jeglicher Art die relevanten Sicherheits- und
Betriebsbestimmungen.
GEFAHR
Elektrische Spannung
Gefahr eines elektrischen Schlages.
Trennen Sie das Gerät bei allen Arbeiten vom Netz. Sichern Sie das Gerät
gegen unbeabsichtigtes Wiedereinschalten.
Der Anschluss darf nur von geschultem Fachpersonal vorgenommen
werden. Achten Sie auf die korrekte Spannungsversorgung!
GEFAHR
Giftige, ätzende Gase
Messgas kann gesundheitsgefährdend sein.
Bitte sorgen Sie ggf. für eine sichere Ableitung des Gases.
Schützen Sie sich bei der Wartung vor giftigen / ätzenden Gasen. Tragen
Sie die entsprechende Schutzausrüstung.
VORSICHT
Heiße Oberfläche an der Gasentnahmesonde
Verbrennung an den Händen
Im Betrieb kann je nach Betriebsparametern und Typ eine
Gehäusetemperatur von bis zu 100°C entstehen.
Warten Sie mit dem Beginn der Wartungsarbeiten, bis das Gerät abgekühlt
ist.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
16
BX460018, 08/2013 Art. Nr. 90 31 099
GEFAHR
Explosionsgefahr durch Entzünden von Staub
Wenn die Sonde in staubiger Umgebung eingesetzt wird, entfernen Sie regelmäßig
die Staubschicht von allen Bauteilen.
Die Zündtemperatur bzw. Glimmtemperatur vorhandener brennbarer Stäube bzw.
Staubschichten muss deutlich über der maximalen Oberflächentemperatur der
Sonde liegen (zutreffende Normen u. gesetzliche Regelungen beachten).
GEFAHR
Beschädigung des Gehäuses oder von Bauteilen
Maximaler Arbeitsdruck und Temperaturbereich des Antriebes darf nicht
überschritten werden!
VORSICHT
Antrieb steht unter Druck
Lösen oder entfernen Sie niemals die Deckel oder vorhandenes Zubehör wenn der
Antrieb unter Druck steht.
VORSICHT
Niemals den Antrieb mit der Funktion „einfachwirkend“ öffnen!
Dies darf nur im Herstellerwerk erfolgen.
VORSICHT
Befestigen Sie keine Hebel oder Werkzeuge an der Spindel des Antriebes!
Hebel und Werkzeuge an der Spindel können bei Wiedereinschalten der Druckluft-
oder Steuerspannung herumschlagen und zu schweren Verletzungen oder
Beschädigungen führen!
HINWEIS
Bei Installation in sicheren Zonen ist der Betrieb des Schwenkantriebs, unter
normalen Bedingungen, wartungsfrei.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
BX460018, 08/2013 Art. Nr. 90 31 099
17
7.2 Vor Inbetriebnahme
Kontrollieren Sie,
-die Schlauch- und Elektroanschlüsse auf Nichtbeschädigung und korrekte Montage.
-dass keine Teile der Gasentnahmesonde demontiert sind.
-dass die Schutz- und Überwachungsvorrichtungen vorhanden und funktionsfähig sind (z.B.
Flammensperre).
-dass der Gas Ein- und Ausgang der Gasentnahmesonde nicht zugesperrt ist.
-dass die Umgebungsparameter eingehalten werden.
-dass die Leistungsangaben auf dem Typenschild eingehalten werden.
-ob Spannung und Frequenz auf dem Typenschild mit den Netzwerten übereinstimmen.
-ob alle Anschlusskabel zugentlastet montiert sind.
-ob Schutzmaßnahmen durchgeführt sind (Erdung).
-ob Leitungseinführung sachgemäß abgedichtet ist.
-bei Einsatz im Ex-Bereich zusätzlich, ob die Sonde und alle Anbauteile für den Einsatz geeignet
sind (Typenschilder und Zündschutzkennzeichnungen beachten) und ob zutreffende Ex-Vorschriften
eingehalten werden.
7.3 Sonden GAS 222.10 und 20DH
Wartung des Filterelementes:
Die Sonden sind mit einem Partikelfilter ausgerüstet, der je nach Schmutzanfall gewechselt werden muss.
Vor dem Filterwechsel ist bei der GAS 222.20DH die Wetterschutzhaube zu entriegeln und aufzustellen.
HINWEIS
Die Keramikfilterelemente sind von ihrer Beschaffenheit sehr zerbrechlich. Daher die
Elemente vorsichtig handhaben und nicht fallen lassen.
Die Filterelemente aus Edelstahl können in einem Ultraschallbad gereinigt und öfters
wieder verwendet werden, in diesem Falle verwenden Sie auf jeden Fall neue
Dichtungen an Filter und Griffstopfen.
GEFAHR
Giftige, ätzende Gase
Messgas kann gesundheitsgefährdend sein.
Schalten Sie vor Beginn der Arbeiten die Gaszufuhr ab. Sorgen Sie ggf. für
eine sichere Ableitung des Gases.
Schützen Sie sich bei der Wartung vor giftigen / ätzenden Gasen. Tragen
Sie die entsprechende Schutzausrüstung.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
18
BX460018, 08/2013 Art. Nr. 90 31 099
GEFAHR
Bei Einsatz in explosionsgefährdeten Bereichen:
Explosionsgefahr durch hohe Fluid Temperaturen
Heißer Dampf und heißes Messgas führen zur hohen Oberflächentemperaturen an der
Sonde. Die höchste Fluidtemperatur entspricht annähernd der maximalen
Oberflächentemperatur der Sonden.
-Stellen Sie permanent einen Sicherheitsabstand von mindestens 20K zwischen
Fluidtemperatur (Dampf, Messgas) und Zündtemperatur explosiver Atmosphäre
sicher (durch Temperaturmessung und -Überwachung).
-Beachten Sie auch, dass Glimmtemperaturen von Stäuben deutlich unterschritten
werden.
-Beachten Sie zutreffende Normen -Anforderungen hinsichtlich max. zulässiger
Oberflächentemperatur und Zündtemperatur explosiver Atmosphäre.
Den Griff am hinteren Ende der Sonde unter leichtem Eindrücken um 90° drehen (Griff muss dann
waagerecht stehen) und herausziehen.
Das verschmutzte Filterelement abziehen und die Dichtflächen kontrollieren.
Vor Aufstecken des neuen Filterelementes, die Dichtung am Griffstopfen (Dichtung gehört zum
Lieferumfang des Filterelementes) erneuern.
Den Griff dann mit neuem Filter einführen und unter leichtem Eindrücken um 90° drehen (Griff
muss dann senkrecht stehen). Durch Ziehen am Griff prüfen, ob das Filterelement fest sitzt.
Achtung: Hintere Filteraufnahme nicht beschädigen!
Bei herausgenommenem Filter kann erforderlichenfalls auch das Entnahmerohr durch Ausblasen oder
mittels eines Reinigungsstabes von innen gereinigt werden.
7.4 Austrittsfilter mit Microglasfaser –Filterelement
Den Griff am hinteren Ende der Sonde unter leichtem Eindrücken um 90° drehen (Griff muss dann
waagerecht stehen) und herausziehen.
Das verschmutzte Filterelement gegen den Uhrzeigersinn vom Gewinde des Griffstücks
abschrauben.

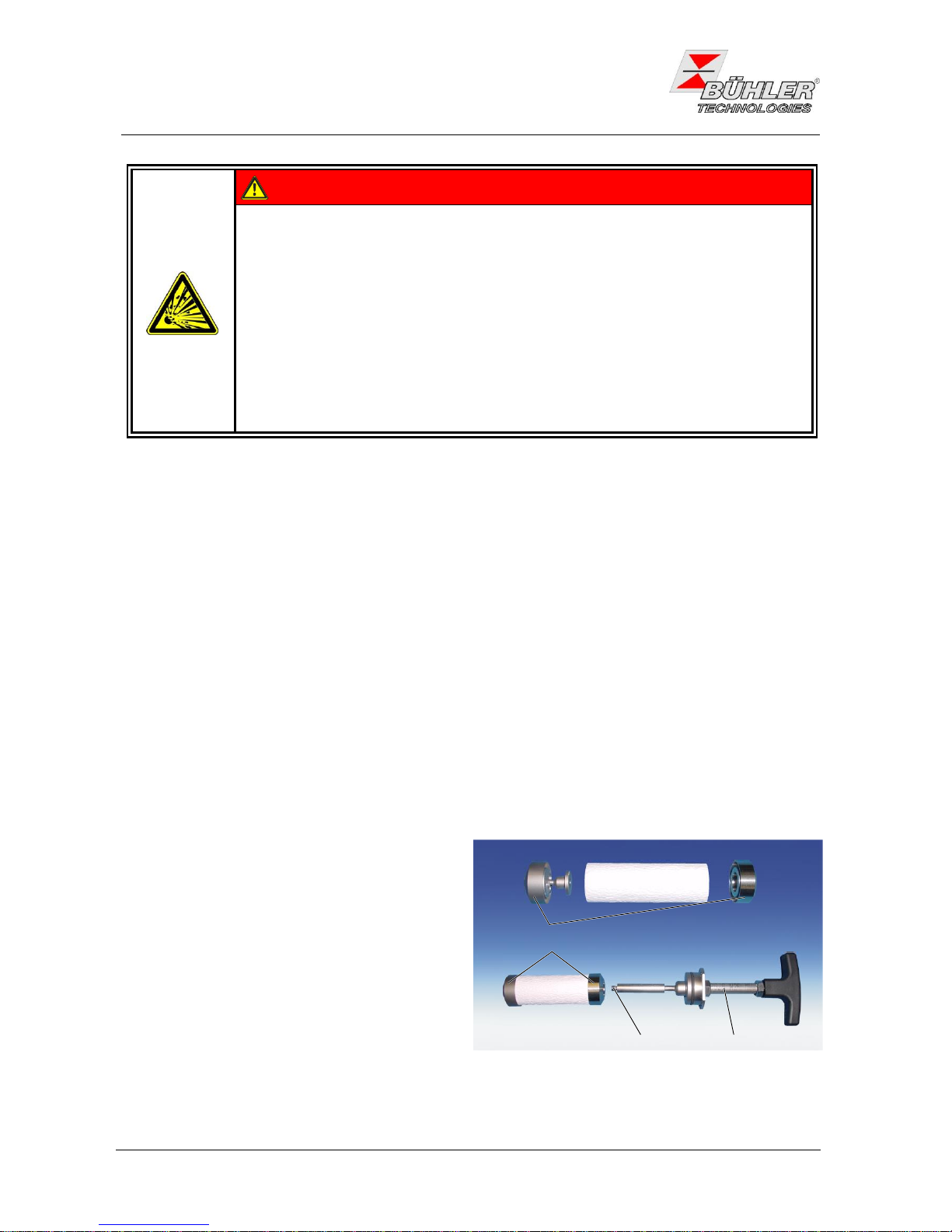

Beide Edelstahl-Filteraufnahmen vom Fil-
terelement abziehen.
Filterelement
Edelstahl-Filteraufnahme
(mit zwei innenliegenden O-Ringen)
Gewinde Griffstück
A000232D
Vor Montage des neuen Filterelements die
Dichtung am Griffstück und in den
Edelstahl-Filteraufnahmen erneuern (Dich-
tungen gehören zum Lieferumfang des
Filterelements).
Den Griff dann mit neuem Filter und unter
leichtem Eindrücken um 90° drehen (Griff
muss dann senkrecht stehen).
Achtung:
Hintere Filteraufnahme nicht
beschädigen!
Bei herausgenommenem Filter kann erforderlichenfalls auch das Entnahmerohr durch Ausblasen oder
mittels eines Reinigungsstabes von innen gereinigt werden.

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
BX460018, 08/2013 Art. Nr. 90 31 099
19
7.5 Sonde GAS 222.11, 30 und 35U
Die Sonden 222.30 und 222.35U sind mit einem Eintrittsfilter ausgerüstet, welcher sich permanent im
Prozessstrom befindet. Dieser Filter lässt sich mittels Druckluft (Inertgas) rückspülen, d.h. die Luft
(Inertgas) wird von innen nach außen durch den Filter geblasen und löst so die anhaftenden Partikel ab.
Bei der Entnahme von brennbaren Gasen darf eine Rückspülung nur mit Stickstoff (Inertgas) erfolgen. Das
Rückspülen von explosiven Gasen ist nicht erlaubt.
Die Sonde 222.11 kann sowohl mit einem Eintrittsfilter, als auch mit einem Austrittsfilter ausgerüstet
werden.
Die Wirksamkeit der Abreinigung eines im Prozess befindlichen Filters wird unmittelbar beeinflusst von der
zur Verfügung stehenden Luftmenge (Gasmenge). Wir empfehlen deshalb den Einsatz eines
Druckluftbehälters direkt an der Sonde.
Die Sonden arbeiten bei ausreichender Rückspülung des Eintrittsfilters (im Prozessstrom) wartungsfrei.
Dennoch kann es aufgrund der Prozessbedingungen zum allmählichen Zusetzen des Eintrittsfilters
kommen. Sollte dies der Fall sein, muss das Filterelement ausgewechselt werden.
Hierzu muss die Sonde 222.11 und 30 vollständig ausgebaut und nach Wechsel des Elementes wie in
Kapitel 6 beschrieben wieder installiert werden. Wenn die GAS 222.11 mit einem Austrittsfilter ausgerüstet
ist, so ist dieser wie in Kapitel 7.3 beschrieben zu wechseln.
Bei der Sonde GAS 222.35U: Griff am hinteren Ende der Sonde unter leichtem Eindrücken um 90odrehen
(Griff muss dann waagerecht stehen) und herausziehen. Das verschmutzte Filterelement vom Griffstück
abschrauben. Dichtflächen am Griffstück kontrollieren, O-Ringe erneuern und anschließend Filterelement
mit neuem Dichtring montieren (Bei einem Ersatzfilter sind O-Ringe und Dichtringe im Lieferumfang
enthalten).Den Griff dann mit neuem oder gereinigtem Filter einführen und unter leichtem Eindrücken um
90° drehen (Griff muss dann senkrecht stehen). Durch Ziehen am Griff prüfen, ob das Filterelement fest
sitzt.
HINWEIS
Die Filterelemente aus Edelstahl können in einem Ultraschallbad gereinigt und öfters
wieder verwendet werden, in diesem Falle verwenden Sie auf jeden Fall neue Dichtungen
an Filter und Griffstopfen.
Je nach Aufstellungsort und Applikationsbedingungen kann es im Druckluftbehälter für die Rückspülluft zu
leichter Kondensatbildung kommen. Es ist daher empfehlenswert mindestens einmal jährlich die
Ablassschraube am Boden des Behälters zu öffnen und das Kondensat abzulassen.
Sollte aufgrund der Betriebsverhältnisse ein häufiges Warten der Sonden erforderlich sein, empfehlen wir
im Zuge dieser Intervalle auch das Kondensat zu entleeren.
7.6 Rückspülung des Eintrittsfilters (im Prozessstrom)
Das Auftreten hoher Gastemperaturen durch adiabatische Kompression beim Rückspülen ist möglich.
Sonden mit Rückspülung sind nur für die Entnahme von nicht explosivem Gas geeignet. Die Rückspülung
von brennbarem Gas darf nur mit Stickstoff (Inertgas) erfolgen!
Bitte beachten Sie, dass zum Rückspülen gefilterte Luft mindestens nach PNEUROP / ISO Klasse 4
verwendet wird:
Klasse
Partikel/ m3
Partikelgröße: (1 bis 5) µm
Drucktaupunkt
[°C]
Restölgehalt
[mg/m3]
4
bis 1000
(keine Partikel 15µm)
3
5

Bedienungs- und Installationsanleitung
Installation- and Operation Instruction
Gasentnahmesonden / Sample Gas Probes
Baureihe / Series 222.10 / 11 / 30 / 20DH / 35U
20
BX460018, 08/2013 Art. Nr. 90 31 099
7.6.1 Manuelle Rückspülung
Der Absperrhahn in der Druckluftzuführung (Inertgaszuführung) zum Druckluftbehälter muss geöffnet sein
und das als Option erhältliche Manometer am Druckluftbehälter zeigt den vorhandenen Betriebsdruck an.
Zum Rückspülen erst den Absperrhahn in der Gasentnahmesonde schließen (Griff unterhalb der
Sonde/Wetterschutzhaube), dann den Kugelhahn in der Verbindungsleitung vom Druckluftbehälter zur
Sonde schlagartig öffnen, bis die Anzeige des Manometers auf den untersten Punkt abgefallen ist.
Nach Beendigung der Rückspülung den Kugelhahn schließen und den Absperrhahn in der Sonde wieder
öffnen.
7.6.2 Automatische Rückspülung
Zur automatischen Rückspülung muss der Absperrhahn in der Sonde mit einer pneumatischen Betätigung
versehen sein (Option). In der Steuerung des Systems ist eine sequentielle Ansteuerung der Ventile
vorgesehen, d.h.:
1. Absperren des Absperrventils in der Sonde durch Ansteuerung der pneumatischen Betätigung.
2. Danach Öffnen des Magnetventils zwischen Druckluftbehälter und Sonde für ca. 10 Sekunden.
3. Danach Absperrventil in der Sonde wieder öffnen.
Die Rückspülung kann aber auch als geschlossener Vorgang in Zeitintervallen von sowohl einigen Minuten
bis Stunden als auch Tagen je nach Bedarf eingestellt werden.
GEFAHR
Bei Einsatz in explosionsgefährdeten Bereichen:
Explosionsgefahr durch adiabatische Kompression (beim Rückspülen)
Beim Rückspülen von Gasen ist das Auftreten hoher Gastemperaturen durch
adiabatische Kompression möglich. Dies kann zur Selbstzündung brennbarer Gase
führen.
-Das Rückspülen explosionsfähiger Atmosphäre / Gase ist verboten.
-Brennbare Atmosphäre/ Gase (nicht explosibel) dürfen nur mit Stickstoff
(Inertgas) zurückgespült werden.
