Bushnell FORGE BF1030T User manual

Model #: BF1030T / BF1042T / BF842T / BF1556T 5-18
BINOCULAR OWNER’S GUIDE
FORGE™

2
Thank you for purchasing your new Bushnell® Forge™ binoculars.
This manual will help you optimize your viewing experience by explaining how you can adjust the binocular to your eyes,
and how to care for this instrument. Read the instructions carefully before using your binocular.
NEVER LOOK DIRECTLY AT THE SUN WITH YOUR BINOCULAR,
AS IT MAY CAUSE SERIOUS DAMAGE TO YOUR EYES
EYECUP ADJUSTMENT
Your Bushnell Forge binocular is fitted with eyecups (Fig. 1, next page) that provide a comfortable view of the full image
and help to exclude extraneous light. For use without eyeglasses or sunglasses, twist up the eyecups (Fig. 2). This will place
your eyes farther from the binocular’s ocular lenses, at the correct eye relief distance, allowing you to see the full field of
view.
IPD (INTERPUPILLARY DISTANCE) ADJUSTMENT
The spacing between the pupils of your eyes, called “interpupillary distance,” varies from person to person. To match your
binoculars to your IPD or “eye to eye” width:
1. Point them at a white wall or blank area of the sky. Hold the binoculars and view through them as you normally would.
Don’t worry about focus yet.
2. Grasp each side of the binocular firmly. Move the left and right sides closer together or farther apart (Fig. 3, next
page) until you see a single image with no shaded areas.
FOCUS AND DIOPTER ADJUSTMENT
1. First, adjust the eyecups and IPD as described in the previous sections.
2. Using the attached lens cap or your hand, cover the objective lens on the right side
of the binocular.
3. Using the center focus knob, focus on a distant object with fine detail (e.g., brick
wall, tree branches, etc) until it appears as sharp as possible when viewed through
the left side of the binocular.
4. Uncover the objective lens on the right side, and cover the left objective lens while
continuing to view the same object.
5. Rotate the diopter adjustment ring located directly below the right eyecup (Fig. 4),
NOT the center focus knob to bring the object into focus in the right side of the
binocular. Be sure to unlock the diopter ring first by pulling it up (see Fig. 4, 10x30
model does not have a locking diopter ring). Avoid over-turning or forcing the
diopter mechanism. If you are unable to bring the object into focus for your right
Fig. 4 Diopter Adjustment Ring
(10x42 model, unlocked)
A
C
B
D
E
F
G

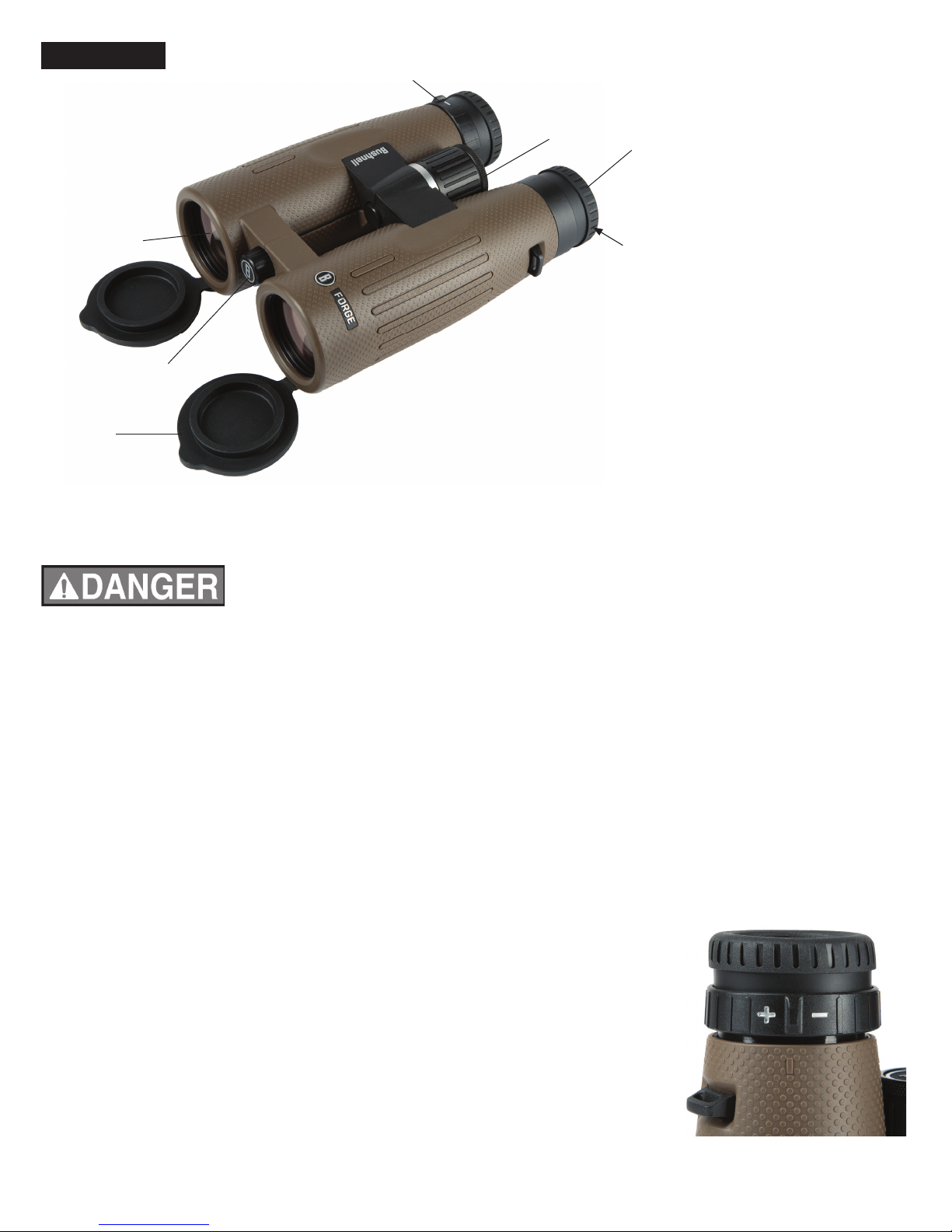

PARTS GUIDE
* Located under cap on all models except 10x30.
Ocular Lens A
Center Focus Knob B
Twist-Up Eyecups C
Tripod Adapter Socket* D
Objective Lens E
Diopter Adjustment Ring F
Objective Lens Covers G
ENGLISH

3
eye by adjusting the diopter ring, make sure the left side is still in focus (repeat steps #2-4 if necessary). The diopter
adjustment essentially provides “fine focus” on one side of the binocular (right only) to allow for slight differences in
the vision of your left and right eyes.
6. Your binocular should now be adjusted for your eyes. Focusing for any distance can now be done simply by turning
the center focus knob. Make a note of your diopter setting (position of plus and minus marks on diopter ring relative
to index mark on binocular below the ring) for future reference in case the ring is moved accidentally or by another
person using your binocular. The diopter ring can be pushed down to lock it in place (on 8x42, 10x42 and 15x56
models) after you have adjusted it for your eyesight.
NECKSTRAP ATTACHMENT
To attach the neckstrap, thread the ends of the neckstrap through the strap lug (Fig. 5) on each side of the binocular,
then back through the plastic buckle on the strap (Fig. 6). Adjust the position of the binoculars on your chest as they hang
around your neck to your preference, by changing the length of the strap section which passes through the strap channel
and buckle by an equal amount on each side. If you prefer to use an aftermarket strap that has metal O-rings, attach them
to a plastic zip tie placed on the strap lugs rather than installing them directly on the lug, to avoid damaging the finish on
the binocular via contact with the rings.
Forge binoculars also include a binocular harness (Fig. 7, below & next page), which provides a more comfortable option
when you’ll be using your optics all day, by taking the weight off your neck. Just remove the standard strap and loop the
harness attachments through the strap lugs instead, then snap the clips into the corresponding attachments on the harness
straps (Fig. 8).
TRIPOD MOUNTING (8x42, 10x42 and 15x56 models only)
To attach the binocular to a tripod or monopod, unscrew or pull off the cap which covers the threaded socket at the far end
of the center hinge (Fig. 9), and set it aside in a safe place. Use a compatible binocular tripod adapter accessory (90oangle
bracket), such as the Bushnell #161002CM, to attach your full size Forge binocular to any standard tripod in a horizontal
position to provide a stable image during prolonged viewing.

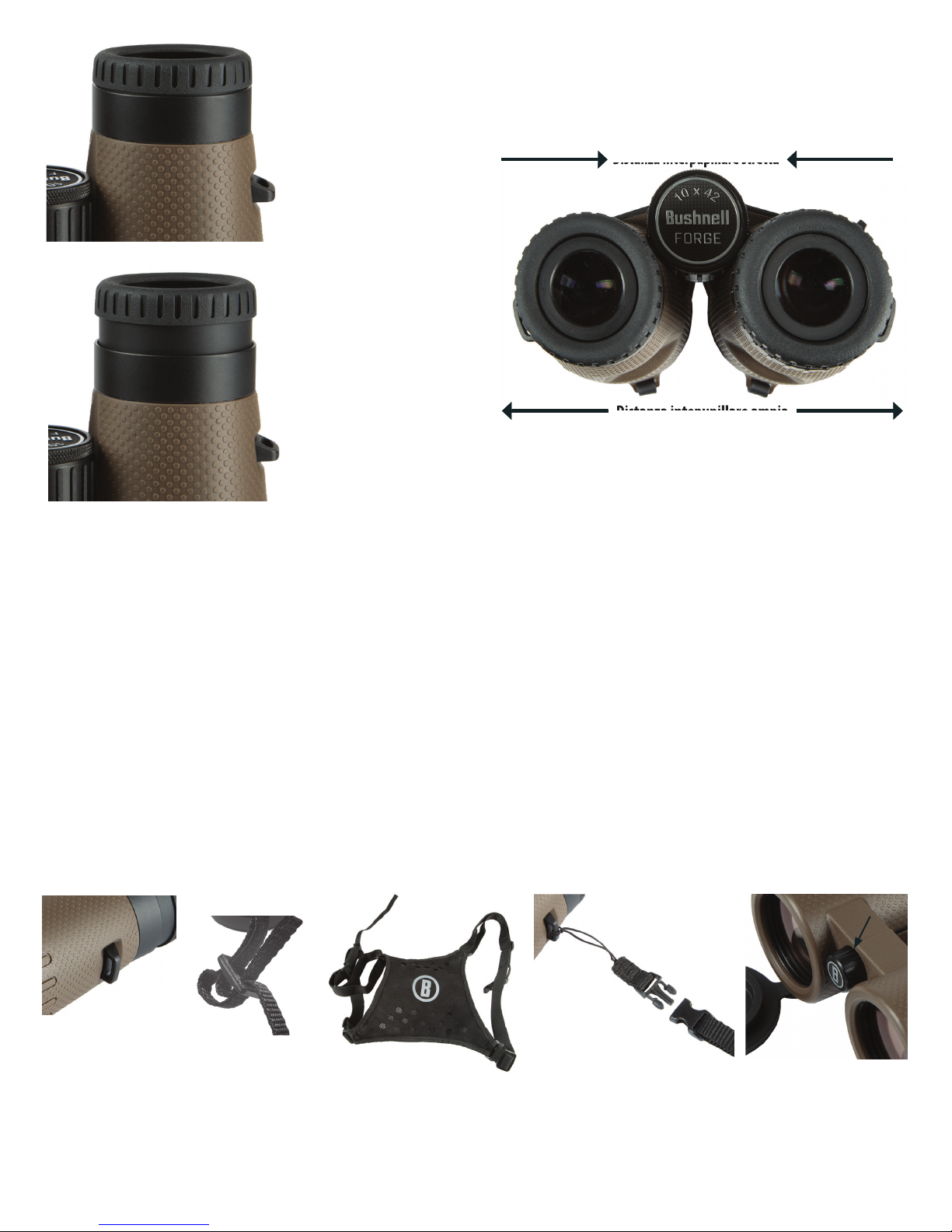

Fig. 3
Interpupillary
Distance Adjustment
Wide IPD
Narrow IPD
Wide IPD
Narrow IPD
Fig. 2 Eyecup in “Up”Position
(for use without eyeglasses)
Fig. 1 Eyecup in “Down”Position
(for use with eyeglasses)
Fig. 1
Fig. 9 Tripod Socket Cap
Fig. 5 Strap Lug
Fig. 6 Strap & Buckle Fig. 7 Harness
Fig. 8 Harness
Attachment

4
WATERPROOF / FOGPROOF
Getting caught in a heavy downpour of rain, or accidentally submerging your Forge binocular in water during a boating
excursion won’t be a problem. The binocular is manufactured and tested to withstand water exposure to IPX7 standards.
Fogproof protection is achieved from dry nitrogen purging that removes all internal air, which can retain moisture.
All exterior lens surfaces have our new EXO Barrier™ coating (in addition to full multi-coating). EXO Barrier, quite simply,
is the best protective lens coating technology Bushnell has ever developed. Added at the end of the coating process,
EXO Barrier molecularly bonds to the lens and lls the microscopic pores in the glass. The result is an ultra-slick coating
that repels water, oil, fog, dust and debris - rain, snow, ngerprints and dirt will not stick. EXO Barrier is built to last: the
bonded coating will not fade with the passage of time or normal wear and tear.
CARE OF THE OPTICS
1. Your Bushnell Forge binocular will provide years of trouble-free service if it receives the normal care you would give
any fine optical instrument.
2. Avoid sharp impacts. Set the binocular down gently on hard surfaces.
3. Tug on the strap after attaching, making sure it is securely fastened to the binocular before placing it around your neck.
4. Store your binocular in a cool, dry place whenever possible.
CLEANING
1. First, blow or brush away any dust or debris on the lens (using “canned air” or a soft lens brush).
2. To remove dirt or finger prints, clean with the supplied soft storage bag (made of washable micro-fiber cloth), rubbing
in a circular motion. Use of a coarse cloth (including paper towels) or unnecessary rubbing may scratch the lens surface
and eventually cause permanent damage. The included storage bag/micro-fiber cloth is ideal for the routine cleaning
of your optics. Simply breathe lightly on the lens to provide a slight amount of moisture, then gently rub the lens with
the micro-fiber cloth.
3. For a more thorough cleaning, photographic lens tissue and photographic lens cleaning fluid or isopropyl alcohol may
be used. Always apply the fluid to the cleaning cloth – never directly on the lens.
4. To prevent potential damage to the optical coatings on the binocular’s lens surfaces, never use household window
cleaning liquids. Avoid using facial tissue or clothing that may have fibers which can be abrasive and hold oils or dirt.
Technical Specications
SKU
Magnication
Objective Diameter
Prism System
Field of view
ft@1000yds /
m@1000m
Exit Pupil (mm)
Eye Relief (mm)
Close Focus (ft/m)
Length (in/mm)
Weight (oz /g)
BF1030T 10x 30 MM Roof 330 / 110 3.0 18 7 / 2.1 4.8/122 13.7 / 388
BF842T 8x 42 MM Roof 426 / 142 5.1 19 10 / 3 6.7/170 30.8 / 873
BF1042T 10x 42 MM Roof 340 / 113 4.2 18 10 / 3 6.7/170 30.4 / 862
BF1556T 15x 56 MM Roof 235 / 78 3.7 21 12 / 3.6 8.9/226 51.0 / 1446
Fig. 7 Binocular Harness (in use)

5
Products manufactured on or after April 2017 are covered by the Bushnell Ironclad Warranty. The
Ironclad Warranty is a full lifetime warranty that covers the lifetime of this Product. Each Product has
a dened lifetime; lifetimes can range from 1 to 30 years. This Product’s lifetime can be found at the
website listed below and/or on the Bushnell webpage specic to this Product.
We warrant that this Product is free from defects in materials and workmanship and will meet all
represented performance standards for the lifetime of this Product. If this Product isn’t working
properly due to a covered defect, we will, at our option, either repair or replace it and ship it back to
you at no charge. This warranty is fully transferable and does not require a receipt, warranty card, or
product registration. This warranty does not cover the following: electronic components; batteries;
cosmetic damage; damage caused by failing to properly maintain the product; loss; theft; damage as
a result of unauthorized repair, modication, or disassembly; intentional damage, misuse, or abuse;
and ordinary wear and tear. This Warranty will be void if the date stamp or other serialization codes
have been removed from the Product.
To view the full warranty and nd details on how to request service under the warranty, go to our
website at www.bushnell.com/warranty. Alternatively, you can request a copy of the warranty by
calling us at 1-800-423-3537 or writing to us at one of the following addresses:
IN U.S.A. Send To: IN CANADA Send To:
Bushnell Holdings, Inc. Bushnell Holdings, Inc.
Attn.: Repairs Attn.: Repairs
9200 Cody 140 Great Gulf Drive, Unit B
Overland Park, Kansas 66214 Vaughan, Ontario L4K 5W1
For products purchased outside the United States or Canada please contact your local dealer for
applicable warranty information.
This warranty gives you specic legal rights.
You may have other rights which vary from country to country.
©2018 Bushnell Outdoor Products

6
Nous vous remercions de nous avoir fait confiance en achetant les nouvelles jumelles Bushnell® Forge™.
Ce manuel vous expliquera comment régler les jumelles à votre vue, ainsi que l'entretien de cet instrument, afin de vous
permettre d'obtenir une expérience visuelle optimale. Lisez attentivement les instructions avant d'utiliser vos jumelles.
NE JAMAIS REGARDER DIRECTEMENT LE SOLEIL AVEC LES JUMELLES,
SOUS PEINE DE SUBIR DES LÉSIONS OCULAIRES IRRÉVERSIBLES
RÉGLAGE DE L'ŒILLETON
Vos jumelles Bushnell Forge sont équipées d'œilletons (Fig.1, page suivante) pour votre confort visuel et pour vous protéger de
la lumière extérieure. Pour une utilisation avec des lunettes de vue ou des lunettes de soleil, faites tourner les œilletons (Fig.2).
Ceci éloignera vos yeux des lentilles oculaires de la jumelle, à la bonne distance de dégagement oculaire, vous permettant de
voir le champ de vision complet.
AJUSTEMENT DE LA DISTANCE INTERPUPILLAIRE
La distance entre les pupilles des yeux, également appelée « distance interpupillaire », varie d'une personne à une autre.
Pourrégler les jumelles selon votre distance interpupillaire, ou «largeur d'œil à œil»:
1. Orientez les jumelles vers un mur blanc ou une partie blanche dans le ciel. Tenez les jumelles et regardez à travers comme
vous le feriez normalement. Ne vous préoccupez pas encore de la mise au point.
2. Tenez fermement les jumelles de chaque côté. Rapprochez ou éloignez les côtés gauche et droit (Fig.3, page suivante)
jusqu'à ce que vous puissiez voir une seule image sans zone d'ombre.
RÉGLAGE DE LA DIOPTRIE ET MISE AU POINT
1. Ajustez tout d'abord les œilletons et la distance interpupillaire en suivant les instructions des sections précédentes.
2. À l'aide du cache objectif intégré ou de votre main, couvrez l'optique droit des jumelles.
3. À l'aide de la roulette de mise au point, faites la mise au point sur un objet lointain doté
de nombreux détails (par exemple, un mur de briques, la branche d'un arbre, etc.)
jusqu'à ce que celui-ci soit le plus net possible lorsque vous regardez dans la partie
gauche des jumelles.
4. Retirez le cache de la lentille droite et couvrez la lentille gauche tout en continuant
d'observer le même objet.
5. Tournez la bague de réglage de la dioptrie située directement sous l'œilleton droit (Fig.
4), PAS la molette de mise au point centrale pour mettre l'objet au point dans le côté
droit des jumelles. Veillez à débloquer la bague dioptrique first by pulling it up (voir Fig.
4, le modèle 10x30 ne comporte pas de bague dioptrique de blocage). Évitez de trop
tourner ou de forcer sur le mécanisme de dioptrie. Si vous ne parvenez pas à régler la
bague de dioptrie afin de mettre l'objet au point pour votre œil droit, assurez-vous que
le côté gauche est toujours mis au point (recommencez les étapes2 à4 si nécessaire).
Le réglage de la dioptrie offre essentiellement une «mise au point précise» d'un côté
des jumelles (droit uniquement) pour permettre de légère différences de vision entre
votre œil droit et votre œil gauche.
Fig.4 Bague de réglage de la dioptrie
(modèle 10x42, déverrouillé)
A
C
B
D
E
F
G
GUIDE DES PIÈCES
* Situé sous le capuchon sur tous les
modèles à l'exception du 10x30.
Lentille oculaire A
Roulette centrale de mise
au point
B
Œilletons rotatifs C
Adaptateur de trépied* D
Objectifs E
Bague de réglage
deladioptrie
F
Caches objectifs G
FRANÇAIS

7
6. Vos jumelles sont maintenant ajustées à votre vue. Vous pouvez à présent effectuer la mise au point de n'importe quel objet
en tournant tout simplement la roulette centrale de mise au point. Prenez note de votre réglage de dioptrie (position des
marques plus et moins sur la bague de dioptrie par rapport au repère sur les jumelles sous la bague) pour référence future
si la bague est déplacée accidentellement ou par une autre personne utilisant vos jumelles. Lorsque la bague de réglage
de la dioptrie est réglée à votre vue, poussez la bague vers le bas pour la verrouiller (sur les modèles 8x42, 10x42 et 15x56).
ATTACHES DE LA SANGLE
Pour fixer la bandoulière, faites passer les extrémités de celle-ci dans les attaches prévues à cet effet (Fig.5) de chaque côté
des jumelles, puis de nouveau dans la boucle en plastique de la bandoulière (Fig.6). Ajustez la position des jumelles à votre
goût sur votre poitrine tandis qu'elles pendent autour de votre cou, en changeant la longueur de la partie de la bandoulière
qui passe dans les attaches et dans la boucle d'une longueur égale de chaque côté. Si vous préférez utiliser une bandoulière
dotée d'anneaux métalliques, fixez-les à la fermeture en plastique située sur les attaches de la bandoulière et non directement
sur l'attache, pour éviter que les anneaux n'endommagent la finition des jumelles.
Les jumelles Forge incluent aussi un harnais pour jumelles (Fig. 7, below & next page), qui permet une option plus confortable
lorsque vous utilisez vos jumelles toute la journée, en soulageant le poids sur votre cou. Retirez la sangle standard et à la
place bouclez les fixations du harnais à travers les attaches de la bandoulière, puis enclenchez les clips dans les fixations
correspondantes sur les sangles du harnais (Fig. 8).
INSTALLATION DU TRÉPIED (modèles 8x42, 10x42 et 15x56 uniquement)
Pour fixer les jumelles sur un trépied ou monopode, dévissez ou retirez le capuchon qui couvre le manchon à vis à l'extrémité
de la charnière centrale (Fig.9) et déposez-le en lieu sûr. Utilisez un adaptateur de trépied pour jumelles compatible (support
àangle de 90o) tel que le modèle Bushnell n°161002CM, pour fixer vos jumelles Forge taille intégrale en position horizontale
sur un trépied standard afin d'obtenir une image stable lors de l'observation prolongée.
Fig.3
Inter-pupillaire
Ajustement de la distance
Grande distance interpupillaire
Petite distance interpupillaire
Grande distance interpupillaire
Petite distance interpupillaire
Fig.2 Œilleton en position haute
(pour utilisation sans
lunettesdevue)
Fig.1 Œilleton en position basse
(pour utilisation avec lunettes de vue)
Fig.9 Manchon de xation
du trépied avec capuchon
Fig.5 Attache de
bandoulière Fig. 6 Attache et boucle Fig. 7 Harnais
Fig. 8 Harnais
Pièce jointe

8
ÉTANCHÉITÉ / ANTIBUÉE
En cas de fortes pluies ou si vous immergez accidentellement vos jumelles Forge dans l'eau pendant une expédition en mer, ce n'est
pas un problème. Les jumelles sont fabriquées et testées pour résister à l'exposition à l'eau selon les normes IPX7. Laprotection
anti-buée est obtenue par purge à l'azote à sec pour ôter tout l'air interne, qui peut retenir l'humidité.
Toutes les surfaces extérieures des lentilles comportent notre nouveau revêtement EXO Barrier™ (outre un multi-revêtement
intégral). EXO Barrier, est tout simplement la meilleure technologie de revêtement de protection des lentilles jamais développée
par Bushnell. Ajouté à la n du processus de protection, EXO Barrier se lie moléculairement à la lentille et remplit les pores
microscopiques dans le verre. Il en résulte une protection ultra-ne qui repousse l'eau, l'huile, le brouillard, la poussière et les
débris - la pluie, la neige, les traces de doigts et la saleté n'adhèrent pas. EXO Barrier est fabriqué pour durer: la protection collée
ne s'atténue pas avec le passage de temps ou en raison de l'usure normale.
ENTRETIEN DES OPTIQUES
1. Grâce à un entretien approprié à tout instrument optique de pointe, vous pourrez profiter de vos jumelles Forge pendant
de longues années.
2. Évitez les chocs violents. Posez délicatement vos jumelles sur les surfaces dures.
3. Tirez sur la sangle après l'avoir fixée pour vous assurer qu'elle est bien attachée aux jumelles avant de mettre ces dernières
autour de votre cou.
4. Rangez vos jumelles dans un endroit frais et sec autant que possible.
NETTOYAGE
1. Tout d'abord, soufflez ou époussetez la poussière ou les saletés qui encombrent l'objectif (à l'aide d'un gaz dépoussiérant
ou d'un pinceau de nettoyage optique doux).
2. Pour retirer les impuretés ou traces de doigts, nettoyez avec le doux sac de rangement (en tissu microfibre lavable) fourni,
en frottant à l'aide de mouvements circulaires. L'utilisation d'un chiffon rêche (notamment les papiers absorbants) ou un
frottement non nécessaire peut rayer la surface de l'objectif et causer des dégâts permanents. Le sac de rangement/tissu
en microfibre fourni avec vos jumelles convient parfaitement au nettoyage régulier de vos optiques. Il vous suffit de souffler
légèrement sur l'objectif pour apporter un peu d'humidité, puis de frotter délicatement avec la lingette en microfibre.
3. Pour un nettoyage plus complet, vous pouvez également utiliser un chiffon spécial et du liquide de nettoyage pour objectif
photographique, ou de l'alcool isopropylique. Appliquez toujours le liquide sur le chiffon de nettoyage, jamais directement
sur l'objectif.
4. Pour éviter d'endommager les revêtements optiques sur les surfaces des lentilles de la jumelle, n'utilisez jamais de liquides
ménagers de nettoyage des vitres. Évitez d'utiliser des mouchoirs en papier ou des vêtements qui peuvent contenir des
fibres abrasives et retenir les huiles ou la saleté.
Caractéristiques techniques
Modèle
Grossissement
Diamètre de l'objectif
Type de prismes
Champ de vision
piedsx1000yards/
mx1000m
Pupille de sortie (mm)
Dégagement oculaire
(mm)
Mise au point mini-
male (au mètre)
Longueur (pouces/
mm)
Poids (oz./g)
BF1030T 10x 30mm Toit 330 / 110 3,0 18 7 / 2,1 4,8/122 13,7 / 388
BF842T 8x 42mm Toit 426 / 142 5,1 19 10 / 3 6,7/170 30,8 / 873
BF1042T 10x 42mm Toit 340 / 113 4,2 18 10 / 3 6,7/170 30,4 / 862
BF1556T 15x 56mm Toit 235 / 78 3,7 21 12 / 3,6 8,9/226 51,0 / 1 446
Fig. 7 Harnais binoculaire (utilisé)

9
Les produits fabriqués à partir d'avril 2017sont couverts par la garantie Bushnell Ironclad. La garantie
Ironclad est une garantie à vie totale, qui couvre l'ensemble de la durée de vie du produit. Chacun de
nos produits dispose d'une durée de vie dénie, comprise entre 1et 30ans. La durée de vie de ce
produit est consultable à l'adresse ci-dessous ou sur la page spécique à ce produit sur le site Bushnell.
Nous garantissons que ce produit est exempt de défauts de fabrication et de matériaux défectueux,
et qu'il répond à toutes les normes de performances dénies pour la durée de vie de ce produit.
Sice produit ne fonctionne pas comme il le devrait en raison d'un défaut couvert par cette garantie,
le produit sera remplacé ou réparé gratuitement (à notre discrétion), et vous sera réexpédié sans
frais. Cette garantie est entièrement transférable et ne nécessite aucun reçu, carte de garantie ou
enregistrement du produit. Cette garantie ne couvre aucun des éléments suivants : composants
électroniques; piles et batteries; dégâts esthétiques; dommages causés par un défaut d'entretien du
produit; perte; vol; dommages résultant d'une réparation, d'une modication ou d'un démontage
non autorisé ; dommages, utilisation mauvaise et/ou abusive intentionnelle ; usure normale du
produit ou de ses composants. Si la date de fabrication ou tout autre numéro de série sont retirés
du produit, la garantie sera annulée.
Pour consulter la garantie complète ou trouver des informations sur les services de garantie à votre
disposition, visitez notre site Web à l'adresse www.bushnell.com/warranty. Vous pouvez également
nous demander une copie de la garantie en nous appelant au 1-800-423-3537,ou en nous écrivant
à l'une des adresses suivantes:
Aux U.S.A. Envoyé à: AU CANADA Envoyé à:
Bushnell Holdings, Inc. Bushnell Holdings, Inc.
Attn.: Repairs Attn.: Repairs
9200 Cody 140 Great Gulf Drive, Unit B
Overland Park, Kansas 66214 Vaughan, Ontario L4K 5W1
Pour les produits achetés à l’extérieur des Etats-Unis ou du Canada,veuillez contacter votre revendeur
local pour obtenir les conditions de garantit applicables.
Cette garantie vous confère des droits légaux spéciques.
Vous pouvez avoir d’autres droits qui variant d’un pays à l’autre.
©2018 Bushnell Outdoor Products

10
Gracias por comprar sus nuevos prismáticos Bushnell® Forge™.
Este manual le ayudará a optimizar su experiencia de visión explicándole cómo puede ajustar los prismáticos a sus ojos,
así como los cuidados que precisa este instrumento. Lea atentamente las instrucciones antes de usar sus prismáticos.
PELIGRO NO MIRE NUNCA DIRECTAMENTE AL SOL CON LOS PRISMÁTICOS,
PUEDE CAUSAR GRAVES DAÑOS A LA VISTA
AJUSTE DE LA COPA OCULAR
Sus prismáticos Bushnell Forge están provistos de copas oculares (fig. 1, página siguiente) que dan una visión cómoda
de toda la imagen y ayudan a excluir la luz ajena. Para usar sin gafas ni gafas de sol, suba las copas oculares (fig. 2). Esto
colocará sus ojos más lejos de los lentes oculares de los prismáticos, a la distancia de alivio ocular correcta, permitiéndole
ver todo el campo de visión.
AJUSTE IPD (DISTANCIA INTERPUPILAR)
El espacio entre las pupilas de sus ojos, llamado "distancia interpupilar", varía de persona a persona. Para que los
prismáticos coincidan con su IPD o ancho de "ojo a ojo":
1. Póngalos en dirección a una pared blanca o un área en blanco del cielo. Sostenga los prismáticos y mire a través de
ellos como lo haría normalmente. No se preocupe por enfocar todavía.
2. Sujete firmemente cada lado de los prismáticos. Acerque o separe los lados derecho e izquierdo (fig. 3, siguiente página)
hasta que vea una sola imagen sin áreas sombreadas.
AJUSTE DE FOCO Y DIOPTRÍA
1. Primero, ajuste las copas oculares y la IPD como se describe en las secciones anteriores.
2. Usando la tapa de la lente adjunta o su mano, cubra la lente del objetivo en el lado
derecho de los prismáticos.
3. Usando el botón de foco central, enfoque un objeto distante con detalle (p.e. una
pared de ladrillos, las ramas de un árbol, etc.) hasta que aparezca lo más preciso
posible al verlo a través del lado izquierdo de los prismáticos.
4. Destape la lente del objetivo del lado derecho y cubra la del lado izquierdo
mientras sigue mirando el mismo objeto.
5. Gire el anillo de ajuste dióptrico ubicado directamente debajo de la copa ocular
derecha (fig. 4), NO el botón de enfoque central para enfocar el objeto en el lado
derecho de los prismáticos. Asegúrese de desbloquear primero el anillo dióptrico
tirando de él hacia arriba (véase la fig. 4; el modelo de 10x30 no tiene anillo
dióptrico bloqueable). Evite forzar o girar demasiado el mecanismo de dioptría.
Si no puede enfocar el objeto para su ojo derecho ajustando el anillo de dioptría,
asegúrese de que el lado izquierdo sigue enfocado (repita los pasos 2-4 si es
necesario). El ajuste de dioptría esencialmente provee "enfoque fino" en un lado de
Fig. 4 Anillo de ajuste dioptría
(Modelo de 10x42, desbloqueado)
A
C
B
D
E
F
G
GUÍA DE REPUESTOS
* Ubicado debajo de la tapa en todos los modelos
excepto el 10x30.
Lentes oculares A
Botón de foco central B
Copas oculares giratorias C
Toma para adaptador de trípode* D
Lente del objetivo E
Anillo de ajuste dioptría F
Cubierta de la lente del objetivo G
ESPAÑOL

11
los prismáticos (solo derecho) para permitir las pequeñas diferencias de visión de sus ojos izquierdo y derecho.
6. Los prismáticos deberían ahora estar ajustados a sus ojos. Enfocar a cualquier distancia ahora puede hacerse simplemente
girando el botón de foco central. Tome nota de la configuración de su dioptría (la posición de las marcas de positivo
y negativo en el anillo de dioptrías con respecto a la marca de referencia en los prismáticos debajo del anillo) para
referencia futura en caso de que se mueva el anillo accidentalmente u otra persona utilice sus prismáticos. El anillo
dióptrico se puede empujar hacia abajo para bloquearlo (en los modelos de 8x42, 10x42 y 15x56) después de ajustarlo
a su vista.
COLOCACIÓN DE LA CORREA DEL CUELLO
Para poner la correa del cuello, pase los extremos de la correa por el asa de la correa (fig. 5) a cada lado de los prismáticos,
luego retroceda a través de la hebilla de plástico que hay en la correa (fig. 6). Ajuste la posición de los prismáticos en su
pecho mientras cuelgan de su cuello como prefiera, cambiando la longitud de la sección de correa que atraviesa el canal
y la hebilla de la correa la misma cantidad en cada lado. Si prefiere usar una correa de posventa con anillos metálicos,
engánchelos en una cremallera de plástico que hay en las lengüetas en vez de instalarlas directamente en ella, para evitar
dañar el acabado de los prismáticos por contacto con los anillos.
Los prismáticos Forge también cuentan con un arnés (fig. 7, a continuación y en la página siguiente) que proporciona
una opción más cómoda cuando se usa la óptica todo el día, ya que descarga el peso del cuello. Basta retirar la correa
de serie y sustituirla por el arnés enrollando sus anclajes en las lengüetas y fijando los clips al correspondiente anclaje de
las correas del arnés (fig. 8).
MONTAJE DEL TRÍPODE (solo para modelos de 8x42, 10x42 y 15x56)
Para colocar los prismáticos sobre un trípode o un monopié, desenrosque o quite el tapón que cubre la toma roscada
en el extremo final del pivote central (fig. 9) y guárdelo en un lugar seguro. Use un accesorio adaptador compatible
con el trípode de los prismáticos (escuadra de fijación a 90º), como el Bushnell modelo n.º 161002CM, para colocar los
prismáticos Forge de tamaño completo en cualquier trípode estándar en posición horizontal para conseguir una imagen
estable durante un avistamiento prolongado.
Fig. 3
Ajuste de
distancia interpupilar
IPD ancho
IPD estrecho
IPD ancho
IPD estrecho
Fig. 2 Copa ocular en posición "Arriba"
(para uso sin gafas)
Fig. 2
Fig. 1 Copa ocular en posición "Abajo"
(para uso con gafas)
Fig. 1
Fig. 9 Tapón de encaje
de trípode
Fig. 6 Correa y hebilla
Fig. 5 Lengüeta
decorrea
Fig. 7 Arnés
Fig. 8 Arnés
Anclaje

12
A PRUEBA DE AGUA/DE NIEBLA
Que le pille un gran aguacero o que por accidente se le caigan al agua los prismáticos Forge durante una excursión en barca ya no
será un problema. Los prismáticos están fabricados y probados para resistir exposiciones al agua conforme a las normasIPX7. La
protección contra la niebla se consigue con purga de nitrógeno seco que elimina todo el aire interno, que puede contener humedad.
Todas las supercies exteriores de lente presentan nuestro nuevo revestimiento EXO Barrier™ (además del multicapa
completo). Resumiendo, EXO Barrier es la mejor tecnología de revestimiento protector para lentes que Bushnell haya
desarrollado hasta la fecha. La EXO Barrier, que se añade al nal del proceso de revestimiento, se adhiere a la lente a
nivel molecular y rellena los poros microscópicos del cristal. El resultado es un revestimiento ultraliso que repele agua,
aceite, niebla, polvo y otros residuos, para que lluvia, nieve, huellas dactilares y polvo no se adhieran. La EXO Barrier está
diseñada para durar: el revestimiento adherente no se pierde con el paso del tiempo ni con el uso y desgaste normales.
CUIDADO DE LA ÓPTICA
1. Sus prismáticos Bushnell Forge no le darán ningún problema durante años si reciben el cuidado normal que le daría
a cualquier instrumento de óptica precisa.
2. Evite impactos fuertes. Coloque los prismáticos suavemente sobre superficies duras.
3. Tire de la correa después de colocarla para asegurarse de que está bien encajada en los prismáticos antes
de ponérsela en el cuello.
4. Guarde sus prismáticos en un lugar seco y fresco siempre que sea posible.
LIMPIEZA
1. Primero, sople o cepille cualquier polvo o suciedad en las lentes (use "aire envasado" o un cepillo suave para lentes).
2. Para eliminar la suciedad o las huellas dactilares, límpielas con la bolsa suave de almacenamiento suministrada
(hecha de paño de microfibra lavable), frotando con un movimiento circular. El uso de un paño áspero (incluyendo
los pañuelos de papel) o frotar innecesariamente puede arañar la superficie de la lente y, tal vez, causar un daño
permanente. La bolsa de almacenamiento/paño de microfibra incluida es ideal para la limpieza de rutina de su óptica.
Simplemente eche su aliento sobre la lente para proveer algo de humedad y luego frote suavemente la lente con el
paño de microfibra.
3. Para una limpieza más a fondo, se puede usar papel para lentes fotográficas y alcohol isopropílico o fluido de limpieza
de lentes fotográficas. Aplique siempre el fluido en el paño de limpieza, nunca directamente sobre la lente.
4. Para evitar daños potenciales a los revestimientos ópticos en las superficies de las lentes de los prismáticos, nunca use
líquidos de limpieza de ventanas domésticos. Evite usar pañuelos faciales o ropa que pueda tener fibras que puedan
ser abrasivas y que contengan aceites o suciedad.
Especicaciones técnicas
SKU
Aumento
Diámetro del obje-
tivo
Sistema de prisma
Campo de visión
ft@1000yds/
m@1000m
Pupila de salida (mm)
Alivio visual (mm)
Enfoque (ft/m)
Longitud (in/mm)
Peso (oz/g)
BF1030T 10x 30 MM Techo 330 / 110 3.0 18 7 / 2.1 4.8/122 13.7 / 388
BF842T 8x 42 MM Techo 426 / 142 5.1 19 10 / 3 6.7/170 30.8 / 873
BF1042T 10x 42 MM Techo 340 / 113 4.2 18 10 / 3 6.7/170 30.4 / 862
BF1556T 15x 56 MM Techo 235 / 78 3.7 21 12 / 3.6 8.9/226 51.0 / 1446
Fig. 7 Arnés para prismáticos (en uso)

13
Los productos fabricados a partir de abril de 2017 están cubiertos por la Garantía Ironclad de
Bushnell. La Garantía Ironclad es una garantía de por vida que cubre la vida útil de este Producto.
Cada producto tiene una vida denida; las vidas pueden variar de 1a 30 años. La vida útil de este
producto se puede encontrar en el sitio web que se detalla a continuación y/o en la página web de
Bushnell especíca para este Producto.
Garantizamos que este producto está libre de defectos en materiales y mano de obra y cumplirá con
todos los estándares de rendimiento representados durante la vida útil de este producto. Si este
Producto no funciona correctamente debido a un defecto cubierto, nosotros, a nuestra discreción, lo
repararemos o lo reemplazaremos y se lo enviaremos sin cargo.Esta garantía es totalmente transferible
y no requiere recibo, tarjeta de garantía ni registro de productos. Esta garantía no cubre lo siguiente:
componentes electrónicos; baterías; daño estético; daño causado por no mantener adecuadamente
el producto; pérdida; robo; daños como resultado de una reparación, modicación o desensamblaje
no autorizado; daño intencional, mal uso o abuso; y el desgaste normal. Esta Garantía será nula si el
sello de fecha u otros códigos de serialización han sido eliminados del Producto.
Para ver la garantía completa y encontrar detalles sobre cómo solicitar el servicio bajo la garantía,
visite nuestro sitio web en www.bushnell.com/warranty. Alternativamente, puede solicitar una copia
de la garantía llamándonos al 1-800-423-3537 o escribiéndonos a una de las siguientes direcciones:
EN ESTADOS UNIDOS enviar a EN CANADÁ enviar a:
Bushnell Holdings, Inc. Bushnell Holdings, Inc.
Attn.: Repairs Attn.: Repairs
9200 Cody 140 Great Gulf Drive, Unit B
Overland Park, Kansas 66214 Vaughan, Ontario L4K 5W1
Para los productos comprados fuera de Estados Unidos o Canadá, póngase en contacto con su
distribuidor local para obtener información sobre la garantía aplicable.
Esta garantía le otorga derechos legales especícos.
Es posible que tenga otros derechos que varíen de un país a otro.
© 2018 Bushnell Outdoor Products

14
Vielen Dank für den Kauf Ihres neuen Bushnell® Forge™ Fernglases.
Diese Bedienungsanleitung hilft Ihnen bei der Optimierung Ihres Sichterlebnisses, indem sie Ihnen erläutert, wie Sie das Fernglas
an Ihre Augen anpassen und das Instrument pflegen können. Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie das
Fernglas benutzen.
GEFAHR SCHAUEN SIE MIT IHREM FERNGLAS NIEMALS DIREKT IN DIE SONNE
DIES KANN ERNSTHAFTE SCHÄDEN AN IHREN AUGEN VERURSACHEN
ANPASSUNG DER AUGENMUSCHEL
Ihr Bushnell Forge Fernglas ist mit Augenmuscheln ausgestattet (Abb. 1, nächste Seite), die eine komfortable Sicht auf das
komplette Bild bieten und helfen, unerwünschten Lichteinfall fernzuhalten. Drehen Sie für die Verwendung ohne Brille oder
Sonnenbrille die Augenmuscheln nach oben (Abb. 2). Dadurch werden Ihre Augen weiter weg von den Okularlinsen des
Fernglases in den korrekten Augenabstand gebracht, so dass Sie das gesamte Sichtfeld sehen können.
IPD (PUPILLENDISTANZ/INTERPUPILLARY DISTANCE) ANPASSUNG
Der Abstand zwischen den Pupillen der Augen, genannt Pupillendistanz, ist bei jedem Menschen unterschiedlich. So passen Sie
das Fernglas an Ihre IPD oder Ihren „Auge-zu-Auge“-Abstand an:
1. Richten Sie es auf eine weiße Wand oder einen freien Bereich des Himmels. Halten Sie das Fernglas und schauen Sie ganz
normal hindurch. Kümmern Sie sich noch nicht um den Fokus.
2. Halten Sie beide Seiten des Fernglases gut fest. Bringen Sie die linke und die rechte Seite näher zusammen oder weiter
auseinander, (Abb. 3, nächste Seite) bis Sie ein einziges Bild ohne Schattenbereiche sehen.
ANPASSUNG DES FOKUS UND DIOPTRIEN
1. Passen Sie zuerst die Augenmuscheln und die IPD an, wie in den vorangegangenen
Abschnitten beschrieben.
2. Decken Sie mit Hilfe des befestigten Objektivdeckels oder Ihrer Hand die Objektivlinse
auf der rechten Seite des Fernglases ab.
3. Konzentrieren Sie sich auf ein weit entferntes Objekt mit feinen Details (z.B. eine
Ziegelmauer, Äste, usw.) und drehen Sie den zentralen Fokusregler, bis es so scharf wie
möglich erscheint, wenn Sie durch die linke Seite des Fernglases schauen.
4. Legen Sie die rechte Objektivlinse frei und decken Sie die linke ab, während Sie
weiterhin dasselbe Objekt anschauen.
5. Drehen Sie den Dioptrieneinstellring direkt unter der rechten Augenmuschel (Abb. 4),
NICHT den mittleren Fokusknopf, um das Objekt auf der rechten Seite des Fernglases
scharf zu stellen. Stellen Sie sicher, dass Sie den Dioptrienring zuerst entriegeln,
indem Sie ihn nach oben ziehen (siehe Abb. 4, Modell 10x30 verfügt über keinen
verriegelnden Dioptrienring). Vermeiden Sie ein Überdrehen oder Forcieren des
Dioptrienmechanismus. Falls es Ihnen nicht gelingt, das Objekt durch Anpassung des Abb. 4 Dioptrienanpassungsring
(Modell 10x42, entriegelt)
A
C
B
D
E
F
G
BAUTEILE
* bendet sich bei allen Modellen außer
10x30 unter der Kappe.
Okularlinse A
Zentraler Fokusregler B
Augenmuscheln
(dreh- und arretierbar)
C
Stativadapterbuchse* D
Objektivlinse E
Dioptrienanpassungsring F
Objektivschutzkappen G
DEUTSCH

15
Dioptrienrings für Ihr rechtes Auge scharf zu stellen, überprüfen Sie, ob die linke Seite immer noch scharf ist (wiederholen Sie
gegebenenfalls Schritte 2 – 4). Die Dioptrienanpassung sorgt im Grunde für den „Feinfokus“ auf einer Seite des Fernglases
(nur rechts), um leichte Unterschiede in der Sehkraft Ihres linken und rechten Auges zu berücksichtigen.
6. Ihr Fernglas sollte nun an Ihre Augen angepasst sein. Sie können es nun auf jede Distanz scharf stellen, indem Sie einfach
den zentralen Fokusregler drehen. Notieren Sie sich Ihre Dioptrieneinstellung (Position der Plus- und Minusmarkierungen
am Dioptrienring in Bezug auf die Indexmarkierung am Fernglas unter dem Ring) für eine spätere Bezugnahme, falls der
Ring versehentlich oder von einer anderen Person, die Ihr Fernglas benutzt, bewegt wurde. Der Dioptrienring kann zur
Arretierung nach unten gedrückt werden (bei den Modellen 8x42, 10x42 und 15x56), nachdem Sie ihn an Ihre Sehkraft
angepasst haben.
BEFESTIGUNG DES TRAGERIEMENS
Um den Trageriemen zu befestigen, fädeln Sie dessen Enden durch die Riemenösen (Abb. 5) auf jeder Seite des Fernglases
und dann zurück durch die Kunststoffschnalle am Riemen (Abb. 6). Passen Sie die Position des Fernglases auf Ihrer Brust Ihrer
Präferenz entsprechend an, indem Sie die Länge des Riementeils, der durch die Schlaufenführung und die Schnalle führt, auf
beiden Seiten um gleich viel verändern. Wenn Sie lieber einen Zubehörriemen mit O-Ringen aus Metall verwenden möchten,
befestigen Sie sie mittels Kabelbindern an den Ösen, statt sie direkt an den Ösen festzumachen, um eine Beschädigung des
Lacks auf dem Fernglas durch Kontakt mit den Ringen zu vermeiden.
Forge Ferngläser beinhalten auch einen Fernglasgurt (Abb. 7, unten und nächste Seite), welcher bei einer ganztägigen
Verwendung der Optik eine bequemere Option bietet, indem er das Gewicht vom Hals nimmt. Entfernen Sie einfach den
Standardriemen, führen Sie stattdessen die Gurtbefestigungen durch die Riemenösen und rasten Sie die Clips in den
entsprechenden Befestigungen an den Gurtriemen ein (Abb. 8).
BEFESTIGUNG AUF EINEM STATIV (nur Modelle 8x42, 10x42 und 15x56)
Um das Fernglas auf einem Drei- oder Einbeinstativ zu befestigen, schrauben oder ziehen Sie die Kappe ab, die die Gewindemuffe
auf der hinteren Seite des mittleren Scharniers abdeckt (Abb. 9), und legen Sie sie an einem sicheren Platz ab. Verwenden Sie
einen kompatiblen Fernglas-Stativ-Adapter (90oBefestigungswinkel), wie etwa das Bushnell-Modell 161002CM, um Ihr Forge-
Fernglas auf einem beliebigen Standardstativ in einer horizontalen Position zu befestigen, um bei längerer Betrachtung für ein
stabiles Bild zu sorgen.
Abb. 3
Augenabstand (IPD – Interpupillary Distance)
Abstandanpassung
Weite IPD
Enge IPD
Weite IPD
Enge IPD
Fig. 2 Augenmuschel in der
“oben”-Position
(für die Verwendung ohne Brille)
Abb. 1 Augenmuschel in der
“unten”-Position
(für die Verwendung mit Brille)
Fig. 9 Kappe der Stativfassung
Abb. 5 Riemenöse
Fig. 6 Riemen & Schnalle Abb. 7 Gurt
Abb. 8 Gurt
Befestigung

16
WASSERDICHT/BESCHLÄGT NICHT
Wenn Sie in einen heftigen Regenguss geraten oder das Forge-Fernglas bei einem Bootsausug aus Versehen in Wasser tauchen, ist
das kein Problem. Das Fernglas wurde hergestellt und getestet, um Wassereinwirkung entsprechend Standard IPX7 zu widerstehen.
Der Schutz vor Beschlagen wird durch Spülung mit trockenem Stickstoff erreicht, wodurch die gesamte Feuchtigkeit enthaltende
Luft aus dem Inneren entfernt wird.
Alle äußeren Linsenoberächen verfügen über unsere neue EXO Barrier™-Beschichtung (zusätzlich zur vollständigen Mehrfach-
Beschichtung). EXO Barrier ist schlichtweg die beste Linsenschutzbeschichtungstechnologie, die Bushnell je entwickelt hat. EXO
Barrier wird am Ende des Beschichtungsprozesses hinzugefügt, verbindet sich auf molekularer Ebene mit der Linse und füllt die
mikroskopischen Poren des Glases aus. Das Ergebnis ist eine ultraglatte Beschichtung, die Wasser, Öl, Nebel, Staub und Schmutz
abstößt – Regen, Schnee, Fingerabdrücke und Schmutz bleiben nicht haften. EXO Barrier ist langanhaltend: die gebundene
Beschichtung vergeht mit der Zeit und bei normaler Abnutzung nicht.
PFLEGE DER OPTIK
1. Ihr Bushnell Forge Fernglas wird Ihnen Jahre lang problemlos gute Dienste leisten, wenn es die normale Pflege bekommt,
welches Sie jedem feinen optischen Gerät zukommen lassen würden.
2. Vermeiden Sie harte Stöße. Legen Sie das Fernglas behutsam auf harten Oberflächen ab.
3. Ziehen Sie am Riemen, nachdem Sie ihn befestigt haben, und prüfen Sie, ob er sicher am Fernglas befestigt ist, bevor Sie
ihn sich umlegen.
4. Lagern Sie Ihr Fernglas wenn immer möglich an einem kühlen, trockenen Ort.
REINIGUNG
1. Pusten oder pinseln Sie zuerst Staub und Schmutz auf der Linse ab (indem Sie einen Pustebalg oder einen weichen
Linsenpinsel verwenden).
2. Entfernen Sie Schmutz oder Fingerabdrücke mit dem mitgelieferten weichen Aufbewahrungsbeutel (aus waschbarem
Mikrofasertuch) durch kreisförmiges Wischen. Durch ein grobes Tuch (einschließlich Papiertücher) oder unnötiges
Reiben können Kratzer auf der Linsenoberfläche entstehen, die zu dauerhaften Schäden führen können. Der mitgelieferte
Aufbewahrungsbeutel/Mikrofasertuch ist ideal für die routinemäßige Reinigung der Optik. Hauchen Sie die Linse leicht an,
um für eine geringe Menge an Feuchtigkeit zu sorgen und wischen Sie die Linse behutsam mit dem Mikrofasertuch ab.
3. Für eine gründlichere Reinigung können Sie Tücher oder Reinigungsmittel für fotografische Linsen oder Isopropanol
verwenden. Tragen Sie das Reinigungsmittel immer auf das Reinigungstuch auf – niemals direkt auf die Linse.
4. Um eine mögliche Beschädigung der optischen Beschichtungen auf den Linsenoberflächen des Fernglases zu vermeiden,
verwenden Sie niemals haushaltsübliche Fensterreiniger. Vermeiden Sie die Verwendung von Kosmetiktüchern oder
Kleidungsstücken, die abrasive Fasern oder Öle oder Schmutz enthalten können.
Technische Daten
SKU
Vergrößerung
Objektivdurchmesser
Prismensystem
Sichtfeld
ft@1000 yds/
m@1000 m
Austrittspupille (mm)
Augenabstand (mm)
Naher Fokus (ft/m)
Länge (in/mm)
Gewicht (oz/g)
BF1030T 10x 30 MM Dachkant 330 / 110 3,0 18 7 / 2,1 4,8/122 13,7 / 388
BF842T 8x 42 MM Dachkant 426 / 142 5,1 19 10 / 3 6,7/170 30,8 / 873
BF1042T 10x 42 MM Dachkant 340 / 113 4,2 18 10 / 3 6,7/170 30,4 / 862
BF1556T 15x 56 MM Dachkant 235 / 78 3,7 21 12 / 3,6 8,9/226 51,0 / 1.446
Abb. 7 Fernglasgurt (in Gebrauch)

17
Produkte, die ab April 2017 hergestellt wurden, fallen unter die Bushnell Ironclad-Garantie. Die
Ironclad-Garantie ist eine lebenslange Garantie, die sich über die Lebensdauer dieses Produkts
erstreckt. Jedes Produkt hat eine denierte Lebensdauer; die Lebensdauer kann von 1 bis 30 Jahren
reichen. Die Lebensdauer dieses Produkts nden Sie auf der unten angegebenen Website und/
oder auf der für dieses Produkt spezischen Bushnell-Webseite.
Wir gewährleisten, dass dieses Produkt frei von Material- und Verarbeitungsfehlern ist und alle für die
Lebensdauer dieses Produkts geltenden Leistungsstandards erfüllt. Wenn dieses Produkt aufgrund
eines von der Garantie abgedeckten Defektes nicht ordnungsgemäß funktioniert, reparieren oder
ersetzen wir es nach unserem Dafürhalten und senden es kostenlos an Sie zurück. Diese Garantie ist
vollständig übertragbar und erfordert keine Quittung,Garantiekarte oder Produktregistrierung.Diese
Garantie gilt nicht für Folgendes: elektronische Komponenten, Batterien, kosmetischer Schäden,
durch nicht ordnungsgemäße Wartung entstandene Schäden, Verlust, Diebstahl, Schäden durch
unbefugte Reparatur, Änderung oder Demontage, vorsätzliche Beschädigung, missbräuchliche
oder unsachgemäße Verwendung und gewöhnlicher Verschleiß. Diese Garantie erlischt, wenn der
Datumsstempel oder andere Seriennummern vom Produkt entfernt wurden.
Um die vollständige Garantie einzusehen und Informationen darüber zu erhalten, wie Sie
einen Service im Rahmen der Garantie anfordern können, besuchen Sie unsere Website unter
www.bushnell.com/warranty. Alternativ können Sie eine Kopie der Garantie anfordern, indem Sie
uns unter [phone] anrufen oder uns unter einer der folgenden Adressen schreiben:
Adresse für die USA: Adresse für KANADA:
Bushnell Holdings, Inc. Bushnell Holdings, Inc.
Attn.: Repairs Attn.: Repairs
9200 Cody 140 Great Gulf Drive, Unit B
Overland Park, Kansas 66214 Vaughan, Ontario L4K 5W1
Wenden Sie sich bei Produkten, die außerhalb der USA oder Kanada erworben wurden, bitte an
Ihren Händler vor Ort, um die jeweils gültigen Garantieinformationen zu erfragen.
Diese Garantie gewährt Ihnen bestimmte gesetzlich verankerte Rechte.
Unter Umständen haben Sie noch weitere Rechte, die von Land zu Land variieren.
© 2018 Bushnell Outdoor Products

18
Grazie per aver acquistato il nuovo binocolo Bushnell® Forge™.
Nel presente manuale viene illustrato come regolare il binocolo per ottimizzare l'esperienza di visione e come prendersi
cura di questo strumento. Prima di utilizzare il binocolo, leggere attentamente le istruzioni.
PERICOLO NON GUARDARE MAI IL SOLE DIRETTAMENTE CON IL BINOCOLO,
POICHÉ PUÒ CAUSARE GRAVI DANNI AGLI OCCHI
REGOLAZIONE DELLA CONCHIGLIA OCULARE
Il binocolo Bushnell Forge è dotato di conchiglie oculari (Fig. 1, pagina successiva) che assicurano una comoda
osservazione dell'intera immagine e aiutano a escludere la luce estranea. Per l'utilizzo senza gli occhiali da vista o gli
occhiali da sole, ritrarre le conchiglie oculari (Fig. 2). In questo modo gli occhi saranno più lontani dalle lenti oculari del
binocolo e sarà possibile vedere l'intero campo visivo, alla corretta distanza di rilievo oculare.
REGOLAZIONE DELLA DISTANZA INTERPUPILLARE
La distanza tra le pupille degli occhi, denominata "distanza interpupillare", varia da una persona all'altra. Per regolare
ilbinocolo in base alla propria distanza interpupillare o alla larghezza tra gli occhi, seguire la procedura descritta.
1. Puntare il binocolo verso una parete bianca o un'area vuota del cielo. Guardare attraverso il binocolo come si
farebbe normalmente. Non preoccuparsi ancora della messa a fuoco.
2. Afferrare saldamente il binocolo dai lati. Avvicinare i lati destro e sinistro o allontanarli (Fig. 3, pagina successiva)
finoa quando non si vede una sola immagine, senza zone d'ombra.
REGOLAZIONE DIOTTRICA E DELLA MESSA A FUOCO
1. Regolare innanzitutto le conchiglie oculari e la distanza interpupillare, come
descritto nelle sezioni precedenti.
2. Utilizzando il coprilente attaccato o la mano, coprire la lente dell'obiettivo sul lato
destro del binocolo.
3. Usando la manopola centrale di messa a fuoco, mettere a fuoco un oggetto distante
ricco di particolari (ad esempio, un muro di mattoni, i rami di un albero e così via) finché
non appare il più nitido possibile guardandolo attraverso il lato sinistro del binocolo.
4. Scoprire la lente dell'obiettivo sul lato destro e coprire quella sul lato sinistro,
continuando a guardare lo stesso oggetto.
5. Ruotare l'anello di regolazione diottrica situato sotto la conchiglia oculare destra
(Fig.4), NON la manopola centrale di messa a fuoco, per mettere a fuoco l'oggetto
sul lato destro del binocolo. Accertarsi di sbloccare l'anello di regolazione diottrica
innanzitutto tirandolo verso l'alto (Vedi Fig. 4, il modello 10x30 non è dotato di anello
di regolazione diottrica bloccante). Evitare di ruotare eccessivamente o di forzare
ilmeccanismo diottrico. Se non si riesce a mettere a fuoco l'oggetto con l'occhio destro
Fig. 4 Anello di regolazione diottrica
(modello 10x42, senza blocco)
A
C
B
D
E
F
G
GUIDA ALLE PARTI
* Situato sotto il tappo su tutti i modelli eccetto i
modelli 10x30.
Lente oculare A
Manopola centrale di messa a fuoco B
Conchiglie oculari retrattili C
Presa dell'adattatore per treppiede* D
Lente dell'obiettivo E
Anello di regolazione diottrica F
Coprilenti G
ITALIANO

19
regolando l'anello di regolazione diottrica, assicurarsi che il lato sinistro sia ancora a fuoco. Se necessario, ripetere i passaggi
da 2 a 4. La regolazione diottrica fornisce essenzialmente la "messa a fuoco fine" su un lato del binocolo (solo destro) per
tenere conto delle lievi differenze nella vista tra l'occhio sinistro e quello destro.
6. A questo punto il binocolo dovrebbe essere regolato per i propri occhi. È ora possibile eseguire la messa a fuoco per
qualsiasi distanza ruotando semplicemente la manopola centrale di messa a fuoco. Prendere nota dell'impostazione
diottrica (posizione dei segni più e meno sull'anello di regolazione diottrica rispetto alla tacca indice sotto l'anello del
binocolo) per riferimento futuro nel caso in cui l'anello venga spostato per errore o da un'altra persona che utilizza
ilbinocolo. L'anello di regolazione diottrica può essere premuto per bloccarlo in posizione (sui modelli 8x42, 10x42
and 15x56) dopo averlo regolato per la propria vista.
ACCESSORIO TRACOLLA
Per fissare la tracolla, inserire le estremità della tracolla negli occhielli (Fig. 5) ai lati del binocolo, quindi farle passare
indietro attraverso la fibbia di plastica sulla cinghia (Fig. 6). Regolare la posizione del binocolo sul petto in base alle
proprie preferenze, modificando la lunghezza della parte di cinghia che passa attraverso la guida e la fibbia di una misura
uguale su entrambi i lati. Se si preferisce utilizzare una tracolla non originale dotata di anelli in metallo, fissarli a una fascetta
di plastica posta sugli occhielli della cinghia anziché fissarla direttamente sugli occhielli in modo da evitare di danneggiare
la finitura del binocolo a causa del contatto con gli anelli.
I binocoli Forge includono una cintura del binocolo (Fig. 7, sotto e pagina seguente), che offre maggiore comodità quando
si utilizza l'ottica tutto il giorno, riducendo il peso sul collo. È sufficiente rimuovere la cinghia standard e allacciare invece la
tracolla attraverso gli occhielli della cinghia, poi far scattare le clip nei fissaggi corrispondenti sui cinturini della tracolla (Fig. 8).
MONTAGGIO SU TREPPIEDE (solo modelli 8x42, 10x42 e 15x56)
Per montare il binocolo su un treppiede o un monopiede, allentare o rimuovere il tappo che copre la presa filettata all'estremità
della cerniera centrale (Fig. 9) e riporlo in un luogo sicuro. Utilizzare un adattatore per treppiede compatibile (staffa a 90ogradi),
come ad esempio il modello n. 161002CM di Bushnell, per fissare il binocolo Forge in scala reale a qualsiasi treppiede standard
in posizione orizzontale in modo da garantire che, durante l'osservazione prolungata, l'immagine sia stabile.
Fig. 3
Regolazione della
distanza interpupillare
Distanza intepupillare ampia
Distanza interpupillare stretta
Distanza intepupillare ampia
Distanza interpupillare stretta
Fig. 2 Conchiglia oculare
inposizione "sollevata"
(per l'uso senza occhiali)
Fig. 1 Conchiglia oculare in
posizione "abbassata"
(per l'uso con occhiali)
Fig. 9 Tappo presa
per treppiede
Fig. 5 Occhiello
per cinghia
Fig. 6 Cinghia e bbia
Fig. 7 Tracolla
Fig. 8 Tracolla
Cinghia

20
MODELLI IMPERMEABILI/ANTI-APPANNAMENTO
Che si sia sorpresi da un forte acquazzone o si abbia inavvertitamente immerso nell'acqua il binocolo Forge durante
un'escursione in barca, non è un problema. Il binocolo è prodotto e testato per resistere all'esposizione all'acqua secondo
gli standard IPX7. La protezione anti-appannamento è ottenuta tramite lo spurgo con azoto secco che rimuove tutta l'aria
interna, che può trattenere l'umidità.
Le superci di tutte le lenti esterne sono dotate di un nuovo rivestimento EXO Barrier™ (oltre al rivestimento multi-strato).
EXO Barrier, semplicemente, è la migliore tecnologia di rivestimento protettivo che Bushnell abbia mai sviluppato.
Aggiunta alla ne del processo di rivestimento, EXO Barrier forma legami molecolari con le lenti e riempie i pori
microscopici del vetro. Il risultato è un rivestimento multi-strato repellente per acqua, olio, nebbia, polvere e detriti:
pioggia, neve, impronte digitali e sporcizia non si attaccheranno. EXO Barrier è creata per durare: il rivestimento legato
non si attenua con il passare del tempo o la normale usura.
MANUTENZIONE DELLE OTTICHE
1. Il binocolo Bushnell Forge assicura lunga durata senza inconvenienti se si eseguono le normali procedure di pulizia
emanutenzione necessarie per qualsiasi altro strumento ottico di precisione.
2. Evitare il contatto con oggetti affilati. Sulle superfici dure appoggiare il binocolo delicatamente.
3. Tirare la tracolla dopo averla allacciata e assicurarsi che sia fissata saldamente al binocolo prima di sistemarlo intorno al collo.
4. Conservare il binocolo in un luogo fresco e asciutto, quando possibile.
PULIZIA
1. Innanzitutto rimuovere polvere e detriti sulle lenti soffiando o spazzolando (con "aria compressa" o una spazzola
morbida per lenti).
2. Per rimuovere la sporcizia o le impronte digitali, pulire con la custodia morbida in dotazione (in panno di microfibra
lavabile), strofinando con movimento circolare. L'utilizzo di un panno ruvido (compresi asciugamani di carta)
ol'eccessivo strofinamento può graffiare la superficie delle lenti e causare danni permanenti. La custodia o il panno
in microfibra in dotazione sono ideali per la pulizia ordinaria delle ottiche. È sufficiente inumidire la lente con il fiato
estrofinarla delicatamente con il panno in microfibra.
3. Per una pulizia più accurata, possono essere utilizzati dei tessuti specifici per obiettivi fotografici e detergenti liquidi
per la pulizia di obiettivi di tipo fotografico o alcol isopropilico. Applicare sempre il fluido sul panno detergente e mai
direttamente sulle lenti.
4. Per evitare possibili danni ai rivestimenti ottici sulle superfici delle lenti del binocolo, non utilizzare detergenti per ivetri
di casa. Non usare fazzoletti di carta o pezzi di indumenti che possono essere abrasivi e trattenere olio o sporcizia.
Speciche tecniche
SKU
Ingrandimento
Diametro obiettivo
Sistema prisma
Campo visivo
piedi x 1.000 iarde/
m x 1.000 m
Pupilla di uscita (mm)
Rilievo oculare (mm)
Distanza minima
di focalizzazione
(piedi/m)
Lunghezza
(pollici/mm)
Peso (once/g)
BF1030T 10x 30 mm A tetto 330 / 110 3.0 18 7 / 2.1 4.8/122 13.7 / 388
BF842T 8x 42 mm A tetto 426 / 142 5.1 19 10 / 3 6.7/170 30.8 / 873
BF1042T 10x 42 mm A tetto 340 / 113 4.2 18 10 / 3 6.7/170 30.4 / 862
BF1556T 15x 56 mm A tetto 235 / 78 3.7 21 12 / 3.6 8.9/226 51.0 / 1446
Fig. 7 Tracolla binocolo (in uso)
