BW GEORGE User manual

Bedienungsanleitung
Operating instructions
Funktionssessel/Functional armchairs
GEORGE
BW-156-1000
www.bielefelder-werkstaetten.de

Inhaltsverzeichnis
1. Benutzerinformationen 3
1.1 Vorwort zur Betriebsanleitung
1.2 Hinweise für den Benutzer
2. Allgemeine Sicherheitshinweise 4
2.1 Bestimmungsgemäße Verwendung
2.2 Vorhersehbarer Missbrauch
2.3 Umbauten oder Veränderungen
3. Produktbeschreibung 6
3.1 Technische Daten
3.2 Zubehör
3.3 Eigenschaften des Akku-Power-Packs
3.4 Bedienung der Knöpfe
3.5 Laden des Akku-Power-Packs
3.6 Auswechseln des Akku-Power-Packs
3.7 Entsorgung des Akku-Power-Packs
4. Sicherheit 13
4.1 Allgemeines
4.2 Hinweise zu Zeichen, Symbolen
und Kennzeichnungen
4.3 Lärm
4.4 Restrisiko
5. Transport und Aufstellung 17
5.1 Transport
5.2 Aufstellung
5.3 Erstinbetriebnahme
6. Entsorgung 20
6.1 Entsorgung
6.2 Umweltschutz
7. Identifikationsdaten 21
english as from page 23

deutsch
3
1.1 Vorwort zur Betriebsanleitung
1. Benutzerinformationen
1.2 Hinweise für den Benutzer
Die Betriebsanleitung soll es Ihnen erleichtern, das Polstermöbel kennen zu lernen und in
dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.
Die Betriebsanleitung enthält wichtige Hinweise, um das Möbel sicher und sachgerecht
benutzen zu können. Ihre Beachtung hilft Gefahren zu vermeiden, Reparaturkosten und
Ausfallzeiten zu vermindern und die Zuverlässigkeit und Lebensdauer zu erhöhen.
Der Benutzer des Möbels darf ohne Genehmigung des Herstellers keine An- und Umbau-
ten sowie Veränderungen vornehmen, die die Sicherheit beeinträchtigen könnten.
Zur Verwendung kommende Ersatzteile müssen durch den Hersteller genehmigt sein.
Dies ist bei Original-Ersatzteilen aus der jeweils gültigen Ersatzteilliste immer gewähr-
leistet.

2. Allgemeine Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Das Modell GEORGE wird mit Aufstehhilfe und stufenlos verstellbarer Rücken-
lehne (Kopfteil einstellbar) und separat einstellbarer Beinauflage geliefert. Beide
Funktionen werden in der elektromotorischen Ausführung im Akkubetrieb über
ein Bedienfeld an der Innenseite der linken Armlehne gesteuert. Der Betrieb mit
angeschlossenem Steckerladegerät ist erlaubt.
Das Polstermöbel ist nur im allgemeinen Wohnbereich aufzustellen. Es
eignet sich nicht für Nass- und Außenbereiche!
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.
Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko
hierfür trägt allein der Benutzer.
2.2 Vorhersehbarer Missbrauch
Für Schäden, die sich aus nicht bestimmungsgemäßer Verwendung und Nichtbe-
achtung der Hinweise dieser Betriebsanleitung ergeben, trägt der Benutzer die
alleinige Verantwortung. Der Hersteller übernimmt keine Haftung.

deutsch
5
2. Allgemeine Sicherheitshinweise
Verboten ist:
• das Herumspringen auf dem Möbel.
• das Stehen auf dem Möbel.
• das Schieben oder Ziehen des Möbels an beweglichen Teilen.
• eigenmächtige Umbauten oder Veränderungen.
2.3 Umbauten oder Veränderungen
Eigenmächtige sicherheitsrelevante Veränderungen und Umbauten an dem Pols-
termöbel sind aus Sicherheitsgründen verboten und schließen eine Haftung des
Herstellers für daraus resultierende Schäden aus.

3. Produktbeschreibung
Benennung: GEORGE BW-156-1000
Geräteart: Funktionsmöbel
3.1 Technische Daten
Maße cm
Breite
Tiefe
Höhe
Sitzhöhe
Sitztiefe
Sitzbreite
Sessel
GEORGE
68
96/172
117
48
52/102
49
3.2 Zubehör
Akku Power Pack 1300
Akkutyp: Li/Ion
Ausgang: 29,4 V DC
Kapazität: 1,3 Ah

deutsch
7
3. Produktbeschreibung
3.3 Eigenschaen des Akku-Power-Packs
Das Akku-Power-Pack erfordert eine „Einarbeitungszeit”, um maximale Betriebs-
kapazität zu erreichen. Die „Einarbeitungszeit” wird bei normalem Betrieb inner-
halb der ersten 10 Auflade- und Entladezyklen des Akku-Power-Packs erreicht.
Nach der „Einarbeitungszeit” bewahrt das Akku-Power-Pack seine maximale
Betriebskapazität während der gesamten normalen Lebensdauer.
Hinweis: Akkus haben eine natürliche Selbstentladung bei Nicht-
benutzung.
Dieses ist kein Fehler, sondern ein normaler Vorgang. Vor längerer Lagerung sollte
der Akku daher aufgeladen und spätestens alle 3 Monate nachgeladen werden.
Das Akku-Power-Pack ist mit einem akustischen Signalgeber ausgestattet! Die
optionale Funktion akustische Restkapazitätswarnung ist nur beim Verfahren eines
Antriebes aktiv!
Lagerung
Laden Sie vor der Lagerung das Akku-Power-Pack vollständig auf, damit eine län-
gere Lebensdauer sichergestellt ist. Die Ladeelektronik befindet sich in dem Akku-
Power-Pack. Der Umgebungstemperaturbereich liegt zwischen 0°C und 35°C.
Lebensdauer des Akkus
Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungs-
gemäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.
Hinweis: Beim Arbeiten unter extrem warmen oder kalten Umgebungsbedingun-
gen verkürzt sich die zur Verfügung stehende Betriebszeit je Ladung.
Benennung: GEORGE BW-156-1000
Geräteart: Funktionsmöbel

3. Produktbeschreibung
Die Funktionen bei GEORGE werden elektromotorisch im Akkubetrieb über zwei
Bedienfelder an der Innenseite der linken Armlehne gesteuert.

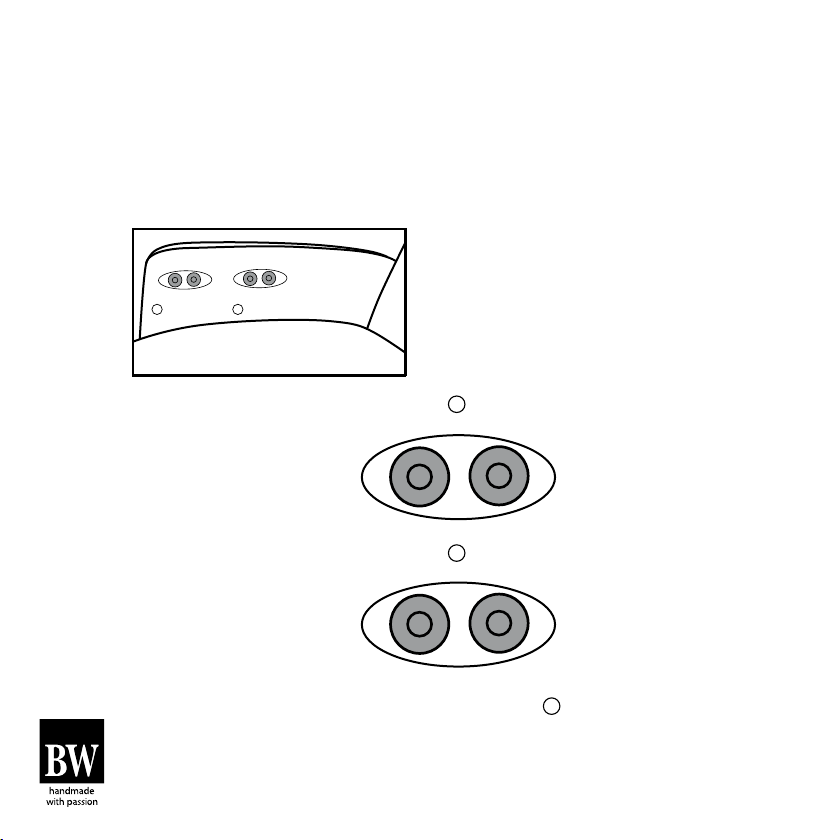

3.4 Bedienung der Knöpfe
Knopf drücken
Beinauflage ausfahren
Knopf drücken
Beinauflage einfahren
➝
➝
1

2

1
Knopf drücken
Rückenlehne senken
➝
➝
2
Knopf drücken
Rückenlehne aufrichten


a b
Aktivierung Aufstehhilfe (Bedienung über Knopf )
Um die Aufstehhilfe zu starten muss sich der Sessel in der Sitzposition befinden.
Die Funktion beginnt durch drücken des Knopfes b. Halten Sie den Knopf agedrückt,
um wieder in die Sitzposition zu gelangen.
1

deutsch
9
3. Produktbeschreibung
Knopf drücken
Beinauflage einfahren

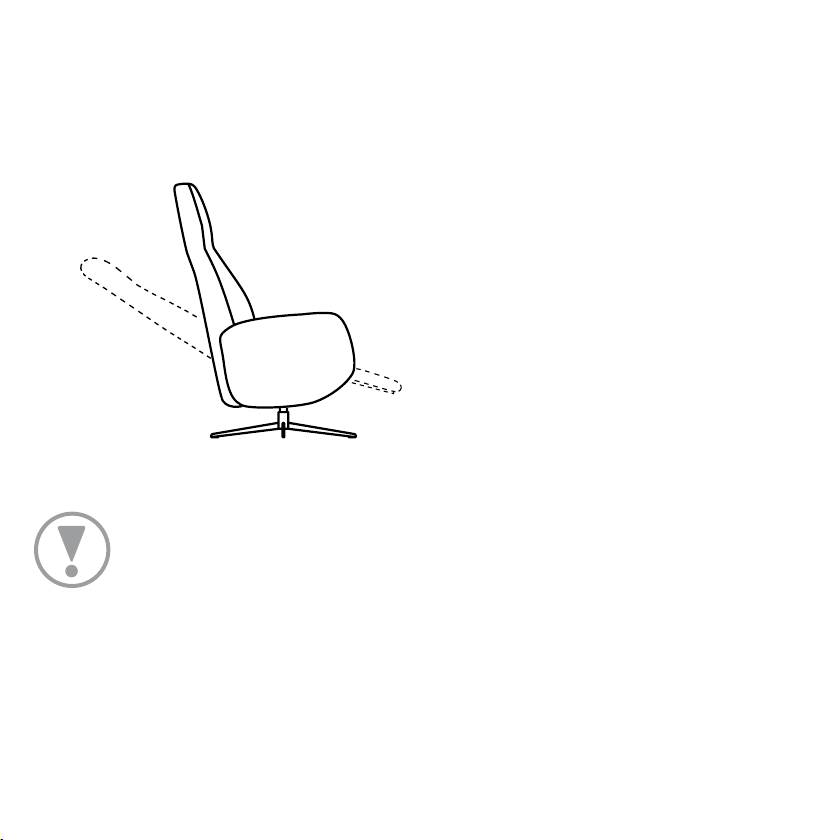

Das obere Element der Rückenlehne
kann per Handverstellung an die optimale
Kopfposition angepasst werden.
Belastung der
Beinauflage
max. 20 kg.
➝
Belastung der
Rückenlehne
max. 80 kg.
➝
Ladeanschluß
➝
➝
➝
➝
Knopf drücken
Rückenlehne senken
Achtung!
Der Sessel ist nur in Sitzposition drehbar! Sollten Sie beim Drehen ein
Knacken wahrnehmen, ist der Sessel noch nicht in der Sitzposition!
Maximale Belastung: 110 kg

Besondere Vorsicht!
Während der Betätigung der elektromotorisch angetriebenen Funktionen
muss der Benutzer sicherstellen, dass sich keine Personen, insbesondere
Kinder im Gefahrenbereich der bewegten Teile aufhalten oder in Gefah-
renbereiche eingreifen!
Die Gefahrenbereiche befinden sich im Bereich der Funktionsteile (z.B.
Beinauflage und Rückenlehne, inkl. Führungskonstruktionen).
3. Produktbeschreibung
Hinweis
Beim ersten Aufladen des Akku-Power-Packs oder beim Aufladen nach längerer
Ruhezeit das Akku-Power-Pack mindestens 10 Stunden lang aufladen, um die volle
Kapazität zu erreichen.
Eine Wiederaufladung wird dann erforderlich, wenn die angeschlossenen Antriebe
oder Steuerungen nicht mehr ausreichend mit Energie versorgt werden können.
Der Ladeanschluss befindet sich hinten am Sessel – (Armlehne, unten).
1. Akku-Power-Pack an das Steckernetzteil anschließen.
2. Steckernetzteil in die Wandsteckdose einstecken.
3. Bei Erreichen der vollen Ladung springt automatisch eine interne elektronische
Schaltung an, die ein Überladen verhindert.
4. Je nach Entladezustand zu Beginn der Ladung kann der Ladeprozess ca. 3-6
Stunden dauern.
3.5 Laden des Akku-Power-Packs

deutsch
11
3. Produktbeschreibung
Hinweis
Wenn eine kaltes Gerät (von etwa 5°C oder weniger) in einem warmen Raum
aufgeladen werden soll, lassen Sie das Gerät für mindestens eine Stunde in dem
Raum und laden Sie den Akku auf, wenn er sich auf Raumtemperatur erwärmt hat
(anderenfalls ist es möglich, dass der Akku nicht vollständig aufgeladen wird).

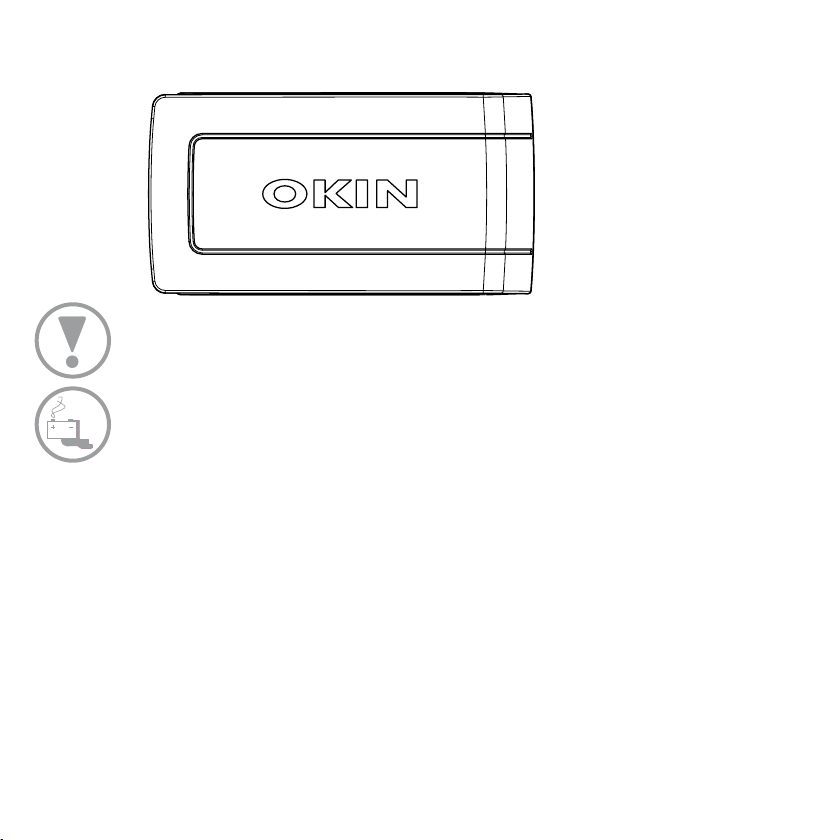

Benutzen Sie zum Laden ausschließlich den OKIN BATTERY CHARGER und machen
Sie sich mit der Bedienung des Gerätes vertraut.
Stellen Sie das Ladegerät nicht in Bädern oder Duschräumen auf. Das Ladegerät ist
nicht spritzwassergeschützt.
Aus Sicherheitsgründen den OKIN BATTERY CHARGER nach Beendigung des Lade-
vorgangs von Netz und Akku trennen.
3.6 Auswechseln des Akku-Power-Packs
Das Akku-Power-Pack befindet sich an der Unterseite des Sessels.
Zum Auswechseln des Akku-Power-Pack ziehen Sie das Verbindungskabel ab,
dann drücken Sie die Entriegelungsnase und schieben das Akku-Power-Pack nach
hinten. Die Snap-in-Verbindung wird gelöst, das Akku-Power-Packs kann heraus-
genommen werden.
Der Einbau erfolgt in umgekehrter Reihenfolge.
Das neue Akku-Power-Pack wird mit leichtem Druck wieder in die Halteplatte
geschoben.

Bei Fehlfunktion oder durch Missbrauch können ätzende Batteriesäure
austreten und Dämpfe entstehen.
3. Produktbeschreibung
Entriegelungslippe
➝
3.7 Entsorgung des Akku-Power-Packs
Das Power Pack 1300 enthält Elektronikbauteile, Kabel, Metalle, Kunststoffe usw.
Daher ist es gemäß den geltenden Umweltvorschriften des jeweiligen Landes zu
entsorgen.
Die Entsorgung des Produkts unterliegt in Deutschland dem Elektro-G, interna-
tional der EU-Richtlinie 2002/95/EG (RoHS ab dem 01.07.2006) und Richtlinie
2011/65/EU (RoHS ab 03.01.2013) oder den jeweiligen nationalen Gesetzge-
bungen. (Das Produkt unterliegt nicht der EU-Richtlinie 2002/96/EG (WEEE) und
deren Ergänzung EU-Richtlinie 2003/108/EG.)

deutsch
13
4. Sicherheit
Das in der Betriebsanleitung beschriebene Polstermöbel ist nach Stand der Technik
gebaut und betriebssicher.
Gefahrenstellen sind entsprechend den Vorschriften abgesichert. Jedoch können
dennoch von dem Polstermöbel Gefahren ausgehen, wenn es unsachgemäß oder
zu nicht bestimmungsgemäßem Gebrauch eingesetzt wird.
Hinweis
• Das Polstermöbel darf nur in einwandfreiem Zustand betrieben werden!
• Vor der Durchführung von Reparatur, Wartungs-, Installations- oder
Reinigungsarbeiten, Energiequellen deaktivieren (Akkupack entfernen).
• Restenergie bzw. gespeicherte Energie abbauen!
• Blockierte Teile können unter hohem statischen Druck stehen, deshalb
Energie abbauen (auch kinetische) und Reparatur/Instandsetzung durch
führen.
• Für die Reinigung dürfen nur geeignete Reinigungsmittel verwendet
werden. Sicherheitshinweise über Reinigungsmittel beachten.
• Die Sicherheitshinweise müssen befolgt werden.
• Unterlassen Sie Arbeiten, welche die Betriebssicherheit beeinträchtigen!
• Es dürfen grundsätzlich keine Sicherheitseinrichtungen umgangen,
demontiert und/oder außer Betrieb gesetzt werden.
4.1 Allgemeines

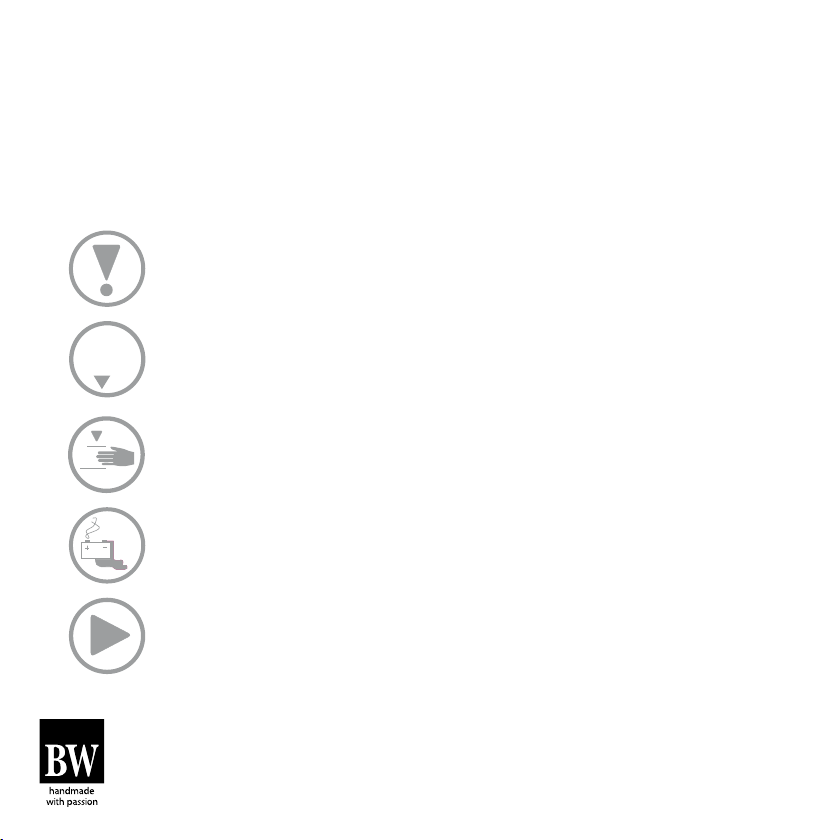

In der Betriebsanleitung werden folgende Benennungen bzw. Zeichen für die
Kennzeichnung der Gefahrenstellen verwendet:
Warnung vor einer Gefahrenstelle!
Dieses Symbol weist darauf hin, dass Gefährdungen durch die Nicht-
einhaltung von Schutzmaßnahmen bestehen.
Warnung vor gefährlicher elektrischer Spannung!
Es besteht Gefahr durch elektrischen Strom.
Die Arbeit an elektrischen Ausrüstungen dürfen nur von autorisierten
Elektrofachkräften ausgeführt werden.
Warnung vor Handverletzungen!
Es besteht die Gefahr, dass die Hände eingequetscht, eingezogen oder
anderweitig verletzt werden können.
Warnung vor Gefahr durch Batteriesäure!
Es besteht die Gefahr von Verätzungen durch austretende Batteriesäure
oder Einatmen von Batteriedämpfen.
Hinweis!
Es beinhaltet einen Vorgang von speziellem Interesse oder Wichtigkeit.
4.2 Hinweise zu Zeichen, Symbolen und Kennzeichnungen

4. Sicherheit

deutsch
15
4.2 Hinweise zu Zeichen, Symbolen und Kennzeichnungen
4. Sicherheit
Der A-bewertete äquivalente Dauerschalldruckpegel dieser Maschine liegt unter
70 dB(A). Daher sind aufgrund des Betriebs des Polstermöbels keine Schutzmaß-
nahmen erforderlich.
4.3 Lärm
4.4 Restrisiko
Das Polstermöbel ist nach dem Stand der Technik und den anerkannten sicher-
heitstechnischen Regeln gebaut.
Dennoch können bei ihrer Verwendung Gefahren für den Benutzer oder Dritte
entstehen.
• Niemals Schutzeinrichtungen entfernen oder durch Veränderungen am
Polstermöbel außer Kraft setzen!
• Störungen, die die Sicherheit des Polstermöbels beeinträchtigen
können, sind umgehend zu beseitigen!
Informieren Sie umgehend den Kundendienst und setzen Sie das
Polstermöbel außer Betrieb (z.B. Entfernen des Akkupacks)!
• Während des Funktionsbetriebs nicht in den Verfahrbereich der
Beinauflage treten bzw. fassen!
• Vor Wartungs- und Reinigungsarbeiten das Akkupack entfernen
und somit sämtliche Antriebe deaktivieren!

Besondere Vorsicht!
Während der Betätigung der elektromotorisch angetriebenen Funktionen
muss der Benutzer sicherstellen, dass sich keine Personen, insbesondere
Kinder im Gefahrenbereich der bewegten Teile aufhalten oder in Gefah-
renbereiche eingreifen!
Die Gefahrenbereiche befinden sich im Bereich der Funktionsteile
(z.B. Beinauflage und Rückenlehne, inkl. Führungskonstruktionen).
Bei der Inbetriebnahme muss sich der Bediener davon überzeugen, dass
alle Sicherheits- und Schutzeinrichtungen sowie die Bedienelemente kor-
rekt funktionieren und keine Schäden vorliegen.
Eingetretene Veränderungen oder Funktionsstörungen sind sofort der
zuständigen Stelle (Kundendienst) zu melden. Das Polstermöbel ist ggf.
sofort stillzusetzen und zu sichern.
4. Sicherheit

deutsch
17
5. Transport und Aufstellung
Beim Transport des Polstermöbels zum endgültigen Standort ist folgendes zu
beachten:
• Transportieren Sie das Polstermöbel nur mit 2 oder mehreren Personen.
• Schützen Sie den Akku und das Netzteil beim Transport ausreichend
gegen Beschädigung.
• Schieben oder ziehen Sie das Polstermöbel nicht, sondern heben Sie es
vorsichtig an.
• Entfernen Sie die Verpackung erst am endgültigen Aufstellungsort.
• Öffnen Sie die Verpackung nicht mit scharfen oder spitzen Gegen-
ständen.
5.1 Transport
Für eine ordnungsgemäße und sichere Aufstellung des Polstermöbels ist es unbe-
dingt erforderlich, dass eine ebene Aufstandsfläche vorhanden ist. Bei Uneben-
heiten der Aufstandsfläche besteht die Gefahr, dass das Polstermöbel umkippt.
Um einen geeigneten Aufstellungsort zu finden beachten Sie bitte, dass das Pols-
termöbel dem Verwendungszweck entsprechend in Wohnräumen aufgestellt wird.
5.2 Aufstellung

Beachten Sie, dass:
• Genügend Freiraum zum Bedienen und Ausführen der Funktionen vor
handen ist.
• Das Polstermöbel vor direkter Licht- und Sonneneinstrahlung sowie vor
intensiver Wärmeeinwirkung geschützt ist.
• Das Polstermöbel bei normalem Wohnklima einzusetzen ist.
• Das Ladekabel so verlegt wird, dass keine Stolpergefahr entsteht.
• Elektrische Kabel nicht beschädigt werden.
5. Transport und Aufstellung

deutsch
19
5. Transport und Aufstellung
Vor Erstinbetriebnahme muss das Akkupack entsprechend Kapitel 3.5 geladen
werden.
Beachten Sie die folgenden Sicherheitshinweise!
Besondere Vorsicht!
Während der Betätigung der elektromotorisch angetriebenen Funktionen
muss der Benutzer sicherstellen, dass sich keine Personen, insbesondere
Kinder im Gefahrenbereich der bewegten Teile aufhalten oder in Gefah-
renbereiche eingreifen!
Die Gefahrenbereiche befinden sich im Bereich der Funktionsteile (z.B.
Beinauflage und Rückenlehne, inkl. Führungskonstruktionen).
Gefahr!
Es besteht Quetschungsgefahr durch bewegende Bauteile, wenn die
Anlage nicht außer Betrieb gesetzt ist.
Vor Instandhaltungs- und Reinigungsarbeiten muss die Maschine/Anlage
spannungsfrei geschaltet werden!
5.3 Erstinbetriebnahme

Unbrauchbar gewordene Akkus dürfen keinesfalls in den Hausmüll entsorgt wer-
den. Gemäß der Verordnung über die Rücknahme und Entsorgung gebrauchter
Batterien und Akkumulatoren können diese an den Hersteller oder an geeignete
Sammelstellen zurückgegeben werden.
Achtung!
Bei Entsorgung des Polstermöbels sind die gesetzlichen Pflichten zur Ab-
fallvermeidung und ordnungsgemäßen Verwertung/Beseitigung einzuhal-
ten!
Um Gefahr durch elektrischen Stromschlag vermeiden:
Achtung!
Deinstallationsarbeiten der elektrischen Ausrüstung dürfen nur von aus-
gebildetem Elektrofachpersonal ausgeführt werden!
6.2 Umweltschutz
Für die Beschaung von Ersatz- und Verschleißteilen wenden Sie sich bitte an den Händler oder
Kundendienst.
Ersatz- und Verschleißteile
6.1 Entsorgung
6. Entsorgung
