Campbell Hausfeld CE500000AJ Application guide

IN552808AV 3/08

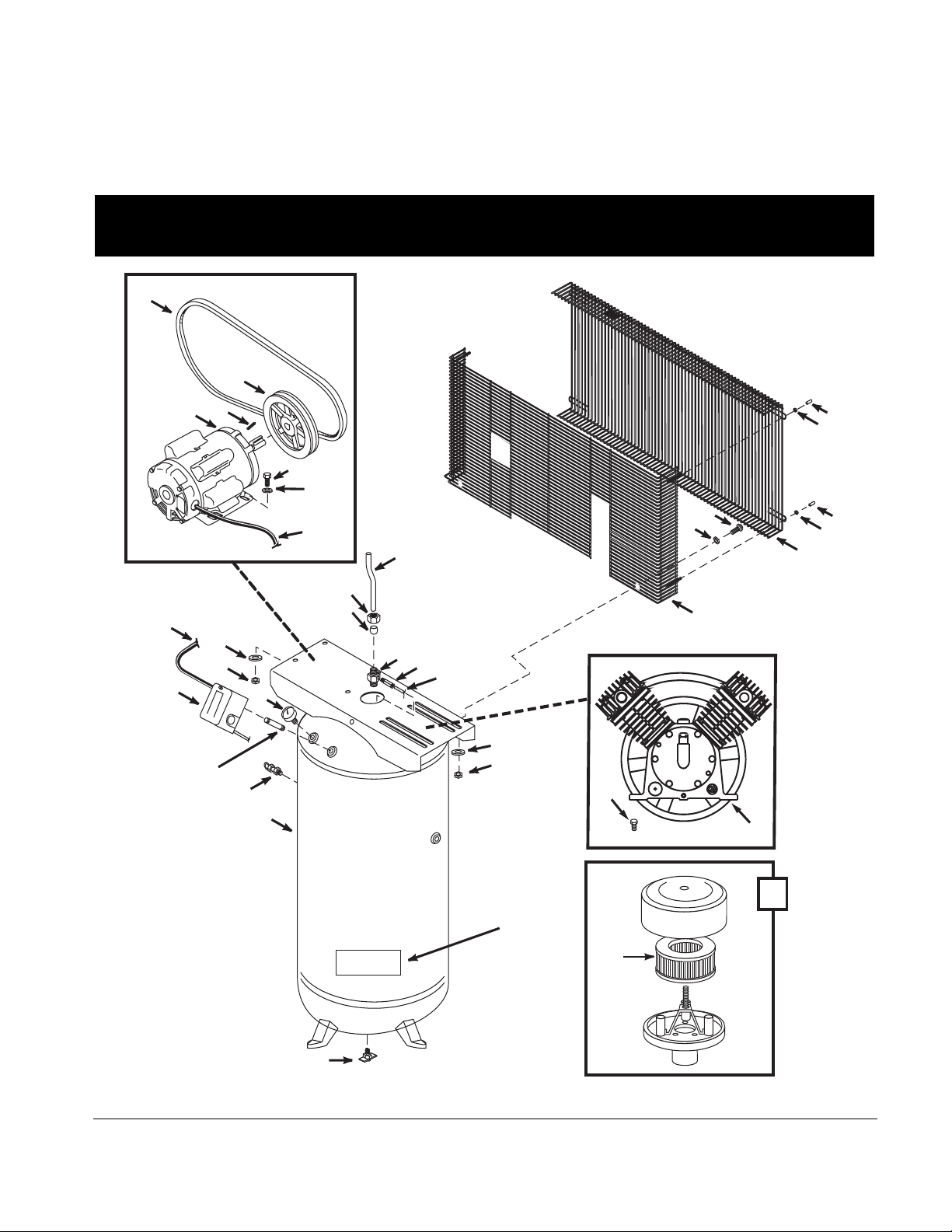

Stationary Air Compressors
Compresseur d'Air Stationnaire
Compresores de Aire Estacionarios
Replacement Parts List
Liste de Pièces de Rechange
Lista de Repuestos
2
5
6
7
9
10
12
13
14
16
28
4
20
15
8
11
29
18
19
17
21
27
29
WARNING
30
22
23
24
25
26
27
24
25
3
1
31
32
33
CE500000AJ, DP561000, DP561500, DP581000,
DP581100, DP581200, DP581500, EX840200,
© 2008 For parts, product & service information
visit www.chpower.com

2
Replacement Parts List
1 Air Compressor Pump DP500002AV DP500002AV DP500002AV 1
2 Air Tank AR234200CG AR234200CG AR234000CG 1
3 7/16 inch - 14 x 1 1/2 inch Hex head screw * * * 4
4 7/16 inch Washer ST070916AV ST070916AV ST070916AV 4
5 5/16 inch Hex stop nut ST146001AV ST146001AV ST146001AV 4
6 Drain cock D-1403 D-1403 ST127700AV 1
7 1/2 inch Check valve CV003204AV CV003204AV CV221502AV 1
8 1/2 inch Ferrule ST032900AV ST032900AV ST032900AV 2
9 1/2 inch Compression nut ST033001AV ST033001AV ST033001AV 2
10 Exhaust tube DP500200AP DP500200AP DP500100AP 1
11 1/8 inch T x 1/4 inch P Compression fitting ST081301AV ST081301AV ST081301AV 1
12 Unloader tube ST117803AV ST117803AV ST117802AV 1
13 Pressure switch CW207593AV CW207593AV CW207593AV 1
14 1/4 inch - 18 Pipe nipple HF002401AV HF002401AV HF002401AV 1
15 1/4 inch NPT, 300 psi Pressure gauge GA031900AV GA031900AV GA031900AV 1
16 Safety valve V-215105AV V-215105AV V-215200AV 1
17 Motor MC024700SJ MC018600SJ MC024700SJ 1
18 Belt BT009700AV BT007300AV BT009700AV 1
19 Pulley PU009771AV PU009796AV PU009771AV 1
20 M - 10 Washer ST077303AV ST077303AV ST077303AV 4
21 5/16 inch - 18 x 3/4 inch Hex head screw ST016000AV ST016000AV ST016000AV 4
22 Belt guard front BG221100AV BG221100AV BG221100AV 1
23 Belt guard back BG221200AV BG221200AV BG221200AV 1
24 Cap ST075400AV ST075400AV ST075400AV 4
25 10-24 Hex-flange nut ST116201AV ST116201AV ST116201AV 4
26 5/16 inch Self threading bolt ST016500AV ST016500AV ST016500AV 4
27 5/16 inch Washer ST011200AV ST011200AV ST011200AV 4
28 Hex Nut 7/16 inch - 14 * * * 4
29 Motor cord EC013500AV EC013501AV EC013500AV 1
30 Tank warning decals DK634000AJ DK634000AJ DK634000AJ 1
31 Key KE000903AV KE000903AV KE000903AV 1
32 Replacement filter element See Pump Parts List 2
33 Air filter housing assembly with filter element See Pump Parts List 2
* Standard hardware item - available at your local hardware store
CE500000AJ
DP581000
DP581100
Ref. DP561000 DP581200
No. Description EX840200 DP561500 DP581500 Qty.
www.chpower.com
For Replacement Parts or Technical Assistance,
Call 1-800-543-6400
Please provide following information: Address parts correspondence to:
- Model number Customer Service
- Serial number (if any) 100 Production Drive
- Part description and number as shown in parts list Harrison, OH 45030

3Fr
1 Pompe de compresseur d’air DP500002AV DP500002AV DP500002AV 1
2 Réservoir à air AR234200CG AR234200CG AR234000CG 1
3 Vis à tête hexagonale 7/16 po (11,1 mm)-
14 x 11⁄2po (38,1 mm) * * * 4
4 Rondelle, 7/16 po (11,1 mm) ST070916AV ST070916AV ST070916AV 4
5 Écrou d’arrêt hexagonal 5/16 po (7,9 mm) ST146001AV ST146001AV ST146001AV 4
6 Robinet de vidange D-1403 D-1403 ST127700AV 1
7 Clapet, 1/2 po (12,7 mm) CV003204AV CV003204AV CV221502AV 1
8 Virole, 1/2 po (12,7 mm) ST032900AV ST032900AV ST032900AV 2
9 Écrou de compression, 1/2 po (12,7 mm) ST033001AV ST033001AV ST033001AV 2
10 Tube d’échappement DP500200AP DP500200AP DP500100AP 1
11 Raccord de compression 1/8 po (3,2 mm) T x
1/4 po (6,4 mm) P ST081301AV ST081301AV ST081301AV 1
12 Tuyau de déchargement ST117803AV ST117803AV ST117802AV 1
13 Manostat CW207593AV CW207593AV CW207593AV 1
14 Mamelon de tuyau, 1/4 po (6,4 mm) - 18 HF002401AV HF002401AV HF002401AV 1
15 Manomètre, 1/4 po (6,4 mm) NPT, 2069 kPa GA031900AV GA031900AV GA031900AV 1
16 Soupape de sûreté V-215105AV V-215105AV V-215200AV 1
17 Moteur MC024700SJ MC018600SJ MC024700SJ 1
18 Courroie BT009700AV BT007300AV BT009700AV 1
19 Poulie PU009771AV PU009796AV PU009771AV 1
20 Rondelle M - 10 ST077303AV ST077303AV ST077303AV 4
21 Vis à tête hexagonale, 5/16 po (7,9 mm) - 18 x
3/4 po (31,8 mm) ST016000AV ST016000AV ST016000AV 4
22 Carter de courroie, avant BG221100AV BG221100AV BG221100AV 1
23 Carter de courroie, arrière BG221200AV BG221200AV BG221200AV 1
24 Capuchon ST075400AV ST075400AV ST075400AV 4
25 Écrou à collerette hexagonal 10-24 ST116201AV ST116201AV ST116201AV 4
26 Boulon auto-filetage, 5/16 po (7,9 mm) ST016500AV ST016500AV ST016500AV 4
27 Rondelle, 5/16 po (7,9 mm) ST011200AV ST011200AV ST011200AV 4
28 Écrou hexagonal (hex.) 7/16 po (11,1 mm) - 14 * * * 4
29 Cordon de moteur EC013500AV EC013501AV EC013500AV 1
30 Décalcomanies d’avertissement pour réservoir DK634000AJ DK634000AJ DK634000AJ 1
31 Clavette KE000903AV KE000903AV KE000903AV 1
32 Élément filtrant de rechange Voir la liste de pièces de rechange pour la pompe 2
33 Boîtier de filtre à air avec élément filtrant Voir la liste de pièces de rechange pour la pompe 2
* Article normal de quincaillerie - disponible à votre quincaillerie locale
CE500000AJ
DP581000
DP581100
No. DP561000 DP581200
Ref. Description EX840200 DP561500 DP581500 Qté.
Pour les pièces de rechange ou l’assistance technique,
appeler 1-800-543-6400
S’il vous plaît fournir l’information suivant: Address parts correspondence to:
- Numéro du modèle Customer Service
- Numéro de série (si applicable) 100 Production Drive
- Description de la pièce et son numéro sur la liste de pièces Harrison, OH 45030
Liste de Pièces de Rechange

4Sp
Lista de Repuestos
1 Bomba del compresor de aire DP500002AV DP500002AV DP500002AV 1
2 Tanque de aire AR234200CG AR234200CG AR234000CG 1
3 Tornillo de cabeza hex. de
11,1 mm (7/16 inch) - 14 x 38,1 mm (11⁄2inch) * * * 4
4 Arandela de 11,1 mm (7/16 inch) ST070916AV ST070916AV ST070916AV 4
5 Tuerca de tope hexagonal de 7,9 mm (5/16 inch) ST146001AV ST146001AV ST146001AV 4
6 Llave de drenaje D-1403 D-1403 ST127700AV 1
7 Válvula de retención, 12,7 mm (1/2 inch) CV003204AV CV003204AV CV221502AV 1
8 Férula de 12,7 mm (1/2 inch) ST032900AV ST032900AV ST032900AV 2
9 Tuerca de compresión, 12,7mm (1/2 inch) ST033001AV ST033001AV ST033001AV 2
10 Tubo de escape DP500200AP DP500200AP DP500100AP 1
11 Conexión de compresión,
3,2 mm (1/8 inch) en T x 6,4 mm (1/4 inch) en P ST081301AV ST081301AV ST081301AV 1
12 Tubo de descarga ST117803AV ST117803AV ST117802AV 1
13 Disyuntor neumático CW207593AV CW207593AV CW207593AV 1
14 Niple de tubo, 6,4 mm (1/4 inch) - 18 HF002401AV HF002401AV HF002401AV 1
15 Indicador de presión, 20,7 bar,
6,4 mm (1/4 inch) NPT GA031900AV GA031900AV GA031900AV 1
16 Válvula de seguridad V-215105AV V-215105AV V-215200AV 1
17 Motor MC024700SJ MC018600SJ MC024700SJ 1
18 Faja BT009700AV BT007300AV BT009700AV 1
19 Polea PU009771AV PU009796AV PU009771AV 1
20 Arandela M-10 ST077303AV ST077303AV ST077303AV 4
21 Tornillo de cabeza hexagonal,
7,9 mm (5/16 inch) - 18 x 19,1 mm (3/4 inch) ST016000AV ST016000AV ST016000AV 4
22 Protector frontal de faja BG221100AV BG221100AV BG221100AV 1
23 Protector posterior de faja BG221200AV BG221200AV BG221200AV 1
24 Casquete ST075400AV ST075400AV ST075400AV 4
25 Tuerca de reborde hexagonal 10-24 ST116201AV ST116201AV ST116201AV 4
26 Perno autorroscante, 7,9 mm (5/16 inch) ST016500AV ST016500AV ST016500AV 4
27 Arandela de 7,9 mm (5/16 inch) ST011200AV ST011200AV ST011200AV 4
28 Tuerca hex. 11,1 mm - 14 (7/16 inch - 14) * * * 4
29 Cordón del motor EC013500AV EC013501AV EC013500AV 1
30 Etiquetas de advertencia del tanque DK634000AJ DK634000AJ DK634000AJ 1
31 Chaveta KE000903AV KE000903AV KE000903AV 1
32 Repuesto del elemento del filtro Ver la lista de repuestos para la bomba 2
33 Ensamblaje de la caja de filtro de aire
con elemento de filtro Ver la lista de repuestos para la bomba 2
* Artículo estándar de ferretería - disponible en su ferretería local
CE500000AJ
DP581000
DP581100
No. de DP561000 DP581200
Ref. Descripción EX840200 DP561500 DP581500 Ctd.
Para ordenar repuestos o asistencia técnica, sírvase
llamar al distribuidor más cercano a su domicilio
Sírvase suministrarnos la siguiente información: Puede escribirnos a:
- Número del Modelo Customer Service
- Número de Serie (de haberlo) 100 Production Drive
- Descripción y número del repuesto según la lista de repuestos Harrison, OH 45030

5

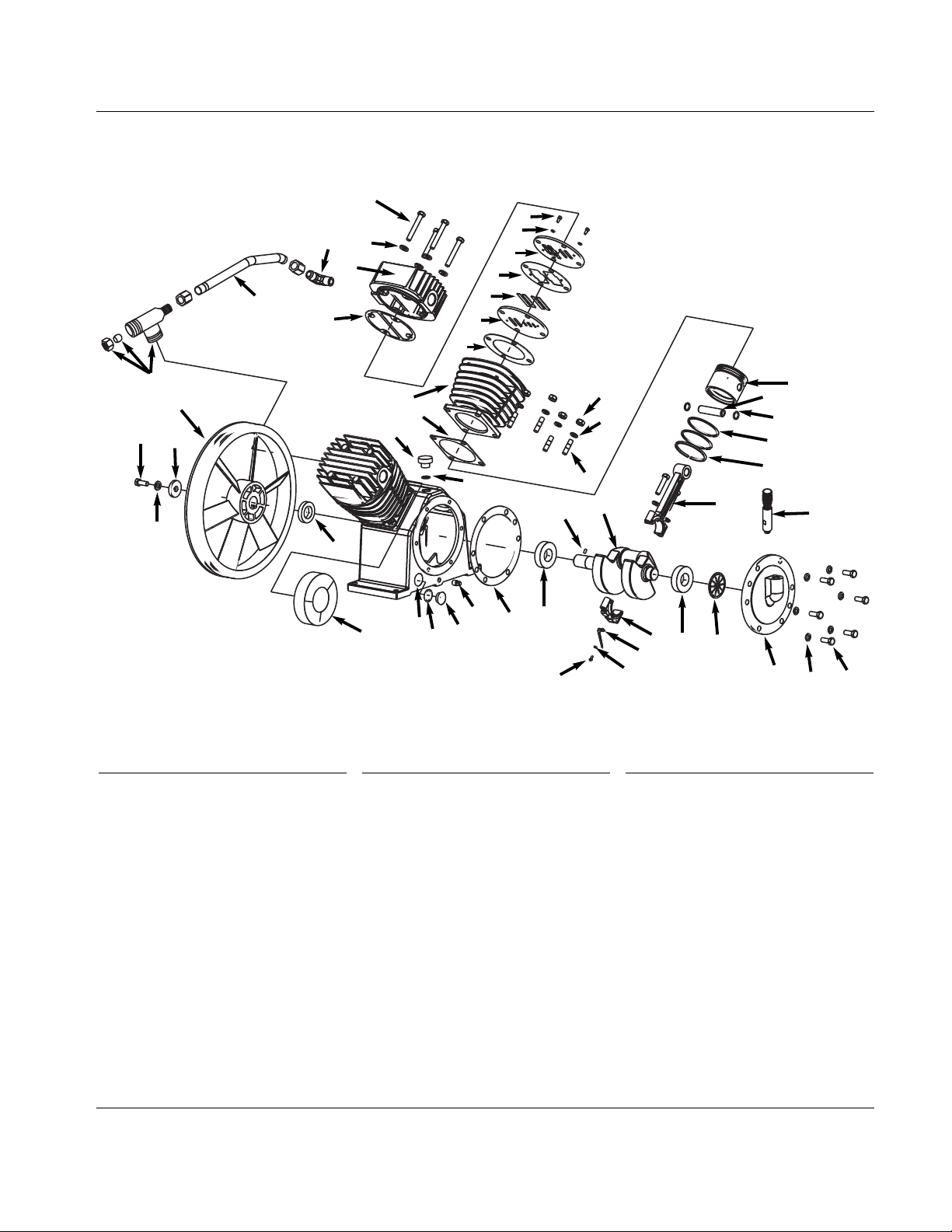

Air Compressor Pumps
Pompes pouzr Compresseurs d’Air DP210100AV, DP500002AV
Bombas Compresoras de Aire
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
2324 25
26 27
28
29 30 31
32
33
34
35
36
37
38
39
38
40
41
42
43
44
45
46
47
48
49
39
www.chpower.com
Torque Specifications
Cylinder head bolt . . . . . . . . .40 ft. lb.
Cylinder to crankcase bolt . . .40 ft. lb.
Bearing cap bolt . . . . . . . . . . .40 ft. lb.
Flywheel bolt . . . . . . . . . . . . . .60 ft. lb.
Connecting rod bolt . . . . . . . .40 ft. lb.
Spécifications de couple
Boulon de culasse . . . . . . . . . . . .54,2 Nm
Boulon de cylindre à carter . . . .54,2 Nm
Boulon de chapeau de palier . . . . .54,2 Nm
Boulon de volant . . . . . . . . . . . . .81,3 Nm
Boulon de bielle . . . . . . . . . . .54,2 Nm
Especificaciones del par de torsión
Perno de culata . . . . . . . . . . . . . .54,2 Nm
Perno del cilindro al cárter . . . . .54,2 Nm
Perno del retenedor
del rodamiento . . . . . . . . . . . . . . .54,2 Nm
Perno del volante . . . . . . . . . . . .81,3 Nm
Perno de la barra conectora . .54,2 Nm

6
Air Compressor Pumps
Ref.
No. Description Part No. Qty.
Ref.
No. Description Part No. Qty.
1 Bolt, M10 x 1.5 x 75 ‡‡ 8
2 Washer, M10 ‡‡ 8
3 Cylinder head DP500054AV 2
4 Valve plate to head gasket ∞2
5 Discharge elbow DP500058AV 1
6 Head to head tube
with flare nuts DP500066AV 1
7 Discharge tee (includes nut and
ferrule) DP500053AV 1
8 Valve plate screws ∞4
9 Lock washer, M5 ∞4
10 Upper valve plate ∞2
11 Valve plate to valve plate gasket ∞2
12 Valves ∞8
13 Lower valve plate ∞2
14 Cylinder to valve plate gasket ∞2
15 Cylinder DP500065AV 2
16 Cylinder to crankcase gasket 2
17 Nut, M10 ≠8
18 Lock washer, M10 ≠8
19 Cylinder to crankcase, M10 ≠8
20 Oil cap   1
21 Oil cap o-ring    1
22 Oil seal 1
23 Crankcase 1
24 Oil level gauge o-ring    1
25 Oil level gauge   1
26 Drain plug, 3/8 inch -18NPT , ST058100AV 1
27 Bearing cap gasket
(sold separately) , DP500049AV 1
28 Baffle † 1
29 Bearing cap † 1
30 Washer †† 6
31 Bolt, M10 x 25 mm †† 1
32 Breather assembly DP500052AV 1
33 Piston 2
34 Wrist pin 2
35 Wrist pin retainers 4
36 Compression ring 4
37 Oil ring 4
38 Connecting rod assembly
(includes bushing and bolts) 2
39 Ball bearing (sold separately) , ST106900AV 2
40 Crankshaft 1
41 V-Pulley pin 1
42 Oil dipper 2
43 Washer, M4 2
44 Bolt, M4 x 12 2
45 Pulley 1
46 Washer 1
47 Lock washer 1
48 Bolt, M12 x 1.75 x 30 1
49 Air filter housing assembly
with filter element DP500056AV 2
NOT SHOWN
Replacement filter element ST073903AV 2
Beltguard bracket DP500059AV 1
REPAIR KITS AND ACCESSORIES
Flywheel bolt kit
(includes bolt and washers) DP500040AV 1
Flywheel assembly with key DP500041AV 1
Crankshaft assembly with
bearings DP500043AV 1
Crankcase assembly with oil seal,
sight glass, fill plug, and
drain plug DP500044AV 1
Oil level gauge with o-ring DP400045AV 1
Oil cap with o-ring DP500046AV 1
Connecting rod assembly
with dipper DP500048AV 2
† Bearing cap with baffle DP500050AV 1
†† Bearing cap bolt kit (includes
bolts and washers) DP500051AV 1
‡‡ Head bolt kit (includes bolts
and washers) DP500055AV 1
Piston ring kit DP500060AV 1
Piston kit (with wrist pin
and retainers) DP500061AV 1
∞Valve plate assembly
(includes valves, plates, and
gaskets) DP500064AV 1
≠Cylinder bolt kit (includes studs,
washers and nuts) DP500067AV 1
Complete gasket and o-ring kit DP500068AV 1
DP210100AV, DP500002AV
www.chpower.com
For Replacement Parts or Technical Assistance,
Call 1-800-543-6400
Please provide following information: Address parts correspondence to:
- Model number Customer Service
- Serial number (if any) 100 Production Drive
- Part description and number as shown in parts list Harrison, OH 45030

7Fr
Pompes pour Compresseurs d’Air
Nº.
Réf. Description Nº de Pièce Qté.
Nº.
Réf. Description Nº de Pièce Qté.
1 Boulon - M8 X 20 mm ‡‡ 8
2 Rondelle, M10 ‡‡ 8
3 Tête du cylindre DP500054AV 2
4 Plaque de soupape au joint
de tête ∞2
5 Coude de décharge DP500058AV 1
6 Tube têt à tête
avec écrous évasés DP500066AV 1
7 Raccord en T de décharge
(inclut des écrou et des virole) DP500053AV 1
8 Vis de plaque de soupape ∞4
9 Rondelle de blocage, M5 ∞4
10 Plaque de soupape supérieure ∞2
11 Plaque de soupape au joint de
la plaque de soupape ∞2
12 Soupapes ∞8
13 Plaque de soupape inférieure ∞2
14 Cylindre au joint de la plaque
de soupape ∞2
15 Cylindre DP500065AV 2
16 Cylindre au joint de carter 2
17 Écrou - M10 ≠8
18 Rondelle de blocage, M10 ≠8
19 Cylindre au carter, M10 ≠8
20 Bouchon d'huile   1
21 Joint torique de bouchon d'huile   1
22 Bague d’étanchéité 1
23 Carter 1
24 Joint torique d'indicateur de
niveau d'huile    1
25 Indicateur de niveau d'huile   1
26 Bouchon de vidange 3/8 po -
18 NPT , ST058100AV 1
27 Joint de chapeau de palier
(vendu séparément) , DP500049AV 1
28 Délfecteur † 1
29 Chapeau de palier † 1
30 Rondelle †† 6
31 Boulon, M10 x 25 mm †† 1
32 Assemblage de reniflard DP500052AV 1
33 Piston 2
34 Axe de piston 2
35 Arrêts d'axe de piston 4
36 Bague de compression 4
37 Bague de graissage 4
38 Bielle équipée (inclut des bagues
et des boulons) 2
39 Bille de roulement
(vendue séparément) , ST106900AV 2
40 Vilebrequin 1
41 Goupille de poulie en V 1
42 Plongeur 2
43 Rondelle, M4 2
44 Rondelle, M4 x 12 2
45 Poulie 1
46 Rondelle 1
47 Rondelle de blocage 1
48 Boulon, M12 x 1.75 x 30 1
49 Boîtier de filtre à air
avec élément filtrant DP500056AV 2
NON ILLUSTRÉ
Élément filtrant de rechange ST073903AV 2
Beltguard bracket DP500059AV 1
TROUSSES DE RÉPARATION ET ACCESSOIRES
Trousse de boulons de volant
(inclut boulons et rondelles) DP500040AV 1
Assemblage de volant avec clé DP500041AV 1
Assemblage de carter avec
roulements DP500043AV 1
Assemblage de carter avec joint
d'étanchéité, regard, bouchon
de remplissage et robinet
de purge DP500044AV 1
Indicateur de niveau d'eau
avec joint torique DP400045AV 1
Bouchon d'huile avec joint torique DP500046AV 1
Assemblage de bielle de raccord
avec plongeur DP500048AV 2
† Chapeau de palier avec cloison DP500050AV 1
†† Trousse de boulons de chapeau
de palier (inclut boulons et
rondelles) DP500051AV 1
‡‡ Trousse de boulons de tête
(inclut boulons et rondelles) DP500055AV 1
Trousse de bagues de piston DP500060AV 1
Piston kit (avec axes de piston
et fixations) DP500061AV 1
∞Assemblage de plaque de
soupape (inclut des soupapes,
des plaques et des joints) DP500064AV 1
≠Trousse de boulons de cylindre
(inclut des goujons, rondelles
et écrous) DP500067AV 1
Trousse complète de joints et
joints toriques DP500068AV 1
DP210100AV, DP500002AV
Pour les pièces de rechange ou l’assistance technique,
appeler 1-800-543-6400
S’il vous plaît fournir l’information suivant: Address parts correspondence to:
- Numéro du modèle Customer Service
- Numéro de série (si applicable) 100 Production Drive
- Description de la pièce et son numéro sur la liste de pièces Harrison, OH 45030

Bombas Compresoras de Aire
No. de
Ref. Descripción No. de Pieza Ctd.
No. de
Ref. Descripción No. de Pieza Ctd.
1 Perno, M10 x 1.5 x 75 ‡‡ 8
2 Arandela, M10 ‡‡ 8
3 Cabeça do cilindro DP500054AV 2
4 Junta de la placa de la válvula
al cabezal ∞2
5 Codo de descarga DP500058AV 1
6 Tubería de cabezal a cabezal
con tuercas acampanadas DP500066AV 1
7 T de descarga (incluye tuerca y
manga) DP500053AV 1
8 Tornillos de la placa de la válvula ∞4
9 Arandela de seguridad, M5 ∞4
10 Placa de la válvula superior ∞2
11 Junta de la placa de la válvula
a la placa de la válvula ∞2
12 Válvulas ∞8
13 Placa de la válvula inferior ∞2
14 Junta de la placa de la válvula
al cilindro ∞2
15 Cilindro DP500065AV 2
16 Junta del cilindro a la caja del
cigüeñal 2
17 Tuerca, M10 ≠8
18 Arandela de seguridad, M10 ≠8
19 Cilindro a la caja del
cigüeñal, M10 ≠8
20 Tapa del aceite   1
21 Anillo en o del tapón de aceite    1
22 Sello del orificio de lubricación 1
23 CarCaja del cigüeñalter 1
24 Anillo en o del calibrador del
nivel de aceite    1
25 Calibrador del nivel de aceite   1
26 Tapón del orificio de drenaje
9,5 mm ( 3/8 inch) - 18 NPT , ST058100AV 1
27 Junta de la tapa del cojinete
(se vende por separado) , DP500049AV 1
28 Deflector † 1
29 Tapa de los cojinetes † 1
30 Arandela †† 6
31 Perno, M10 x 25 mm †† 1
32 Ensamblaje del respiradero DP500052AV 1
33 Pistón 2
34 Pasador de articulación 2
35 Retenes del pasador de
articulación 4
36 Anillo de compresión 4
37 Anillo de aceite 4
38 Connecting rod assembly
(includes bushing and bolts) 2
39 Rodamiento de bolas
(se vende por separado) , ST106900AV 2
40 Cigüeñal 1
41 Pasador de polea V 1
42 Cucharón 2
43 Arandela, M4 2
44 Arandela, M4 x 12 2
45 Polea 1
46 Arandela 1
47 Arandela de seguridad 1
48 Perno, M12 x 1.75 x 30 1
49 Ensamblaje de la caja del filtro de
aire con elemento del filtro DP500056AV 2
NO SE MUESTRA
Repuesto del elemento del filtro ST073903AV 2
Ménsula del guardafaja DP500059AV 1
ACCESORIOS Y JUEGOS DE REPARACIÓN
Juego de pernos del volante
(incluye pernos y arandelas) DP500040AV 1
Ensamblaje del volante con llave DP500041AV 1
Ensamblaje de la caja del
cigüeñal con cojinetes DP500043AV 1
Ensamblaje de la caja del
cigüeñal con sello de aceite,
visor de vidrio, orificio de
llenado y orificio de drenaje DP500044AV 1
Calibrador del nivel de aceite
con anillo en o DP400045AV 1
Tapón de aceite con anillo en o DP500046AV 1
Ensamblaje de barra conectora
con cucharón DP500048AV 2
† Tapa del cojinete con deflector DP500050AV 1
†† Juego de pernos de la tapa del
cojinete (incluye pernos y
arandelas) DP500051AV 1
‡‡ Juego de pernos del cabezal
(incluye pernos y arandelas) DP500055AV 1
Juego de anillos del pistón DP500060AV 1
Juego del pistón (con pasadores de
articulación y retenes) DP500061AV 1
∞Ensamblaje del plato de la válvula
(incluye válvulas, placas y juntas) DP500064AV 1
≠Juego de pernos del cilindro
(incluye pernos opresores,
arandelas y tuercas) DP500067AV 1
Juego completo de juntas y
anillos en o DP500068AV 1
DP210100AV, DP500002AV
8Sp
Para ordenar repuestos o asistencia técnica, sírvase
llamar al distribuidor más cercano a su domicilio
Sírvase suministrarnos la siguiente información: Puede escribirnos a:
- Número del Modelo Customer Service
- Número de Serie (de haberlo) 100 Production Drive
- Descripción y número del repuesto según la lista de repuestos Harrison, OH 45030
