Canvas BAFFIN 088-2292-4 User manual

ASSEMBLY INSTRUCTIONS
HAVING TROUBLE?
TOLL-FREE:
1-888-670-6684
IMPORTANT: Please read this manual carefully
before beginning assembly of this product.
Keep this manual for future reference.

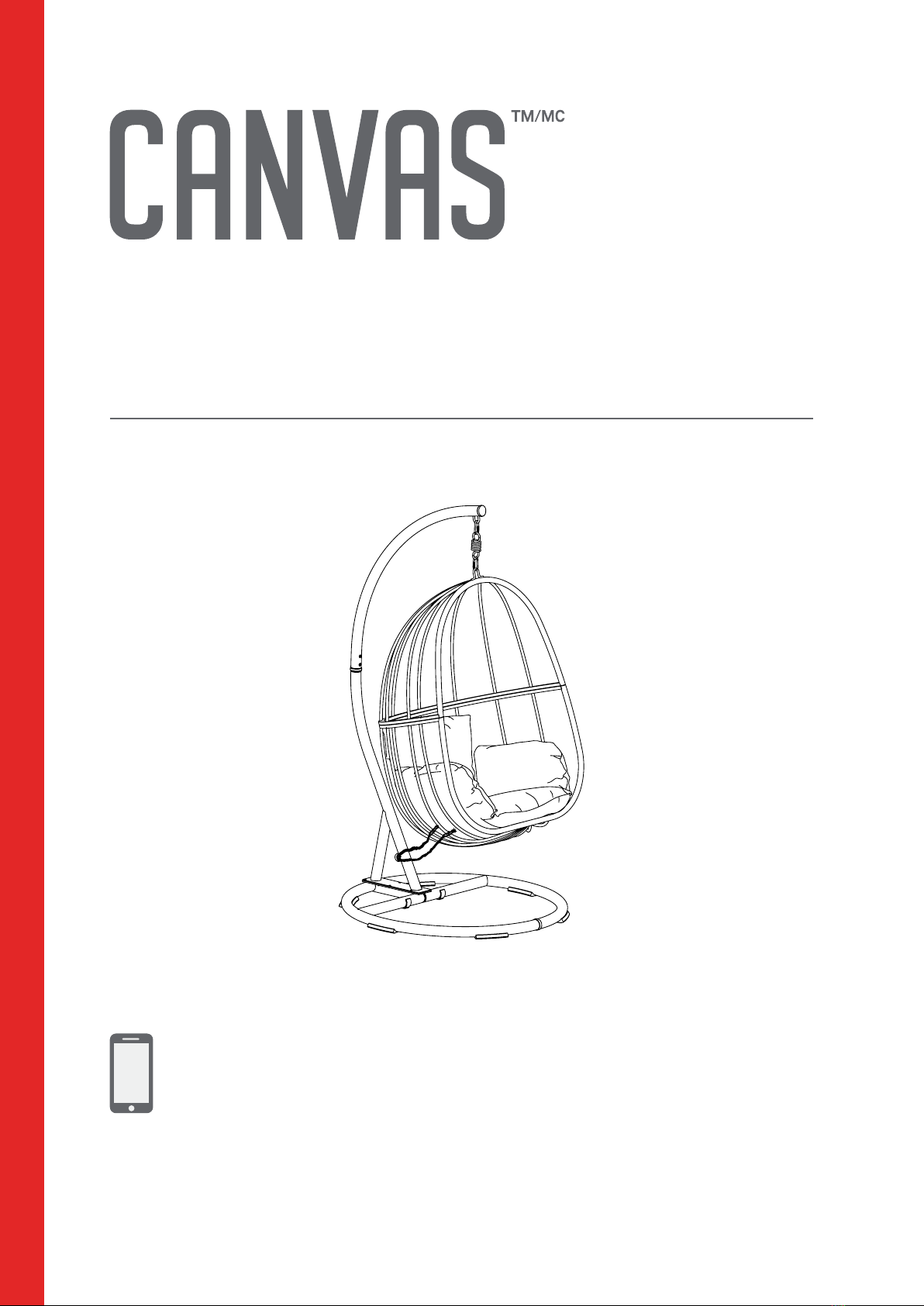

BAFFIN EGG SWING
PRODUCT NO. 088-2292-4

We believe in the power of décor and its
ability to make up the fabric of your home.
That’s why CANVAS®collections draw
inspiration from Canadians and the way
they live.
From on-trend furniture pieces to holiday
décor and all your outdoor living essentials,
CANVAS®makes it easy to refresh your space
to reflect your unique style and the way you
live every day.
We would love to hear from you and welcome
your thoughtful feedback. Visit our website
at canadiantire.ca to tell us about your
experience, and share your photos with us
using #mycanvasstyle.
Show us how you bring CANVAS®products
to life. We can’t wait to see!

Parts List 4
Step-by-step Guide 8
Warranty 14
TABLE OF CONTENTS
TOOLS REQUIRED
•Maximum Weight: 225 lb (102 kg) per seat
•Please read and understand this entire manual before attempting to assemble,
operate, or install the product.
•Any assembly or maintenance of the product must be carried out by adults only.
•Some parts may contain sharp edges. Wear protective gloves if necessary.
•To prevent damage, place all parts on a level surface during assembly. Add a
layer of protective surface if needed.
•Due to the nature of steel, surface oxidation (rusting) will occur if this protective
coating is scratched. This is a natural process. To minimize this condition, it is
recommended that care be taken when assembling and handling the product in
order to prevent the paint from being scratched.
• For easy assembly, do not completely tighten bolts into the frame until all bolts
have been inserted for that phase of assembly. Only at the final step of assembly,
securely tighten all bolts and hardware.
WARNING! TO REDUCE THE RISK OF SERIOUS INJURY,
READ THE FOLLOWING SAFETY INSTRUCTIONS BEFORE
ASSEMBLING AND USING THE PRODUCT.
2 people

BAFFIN EGG SWING4

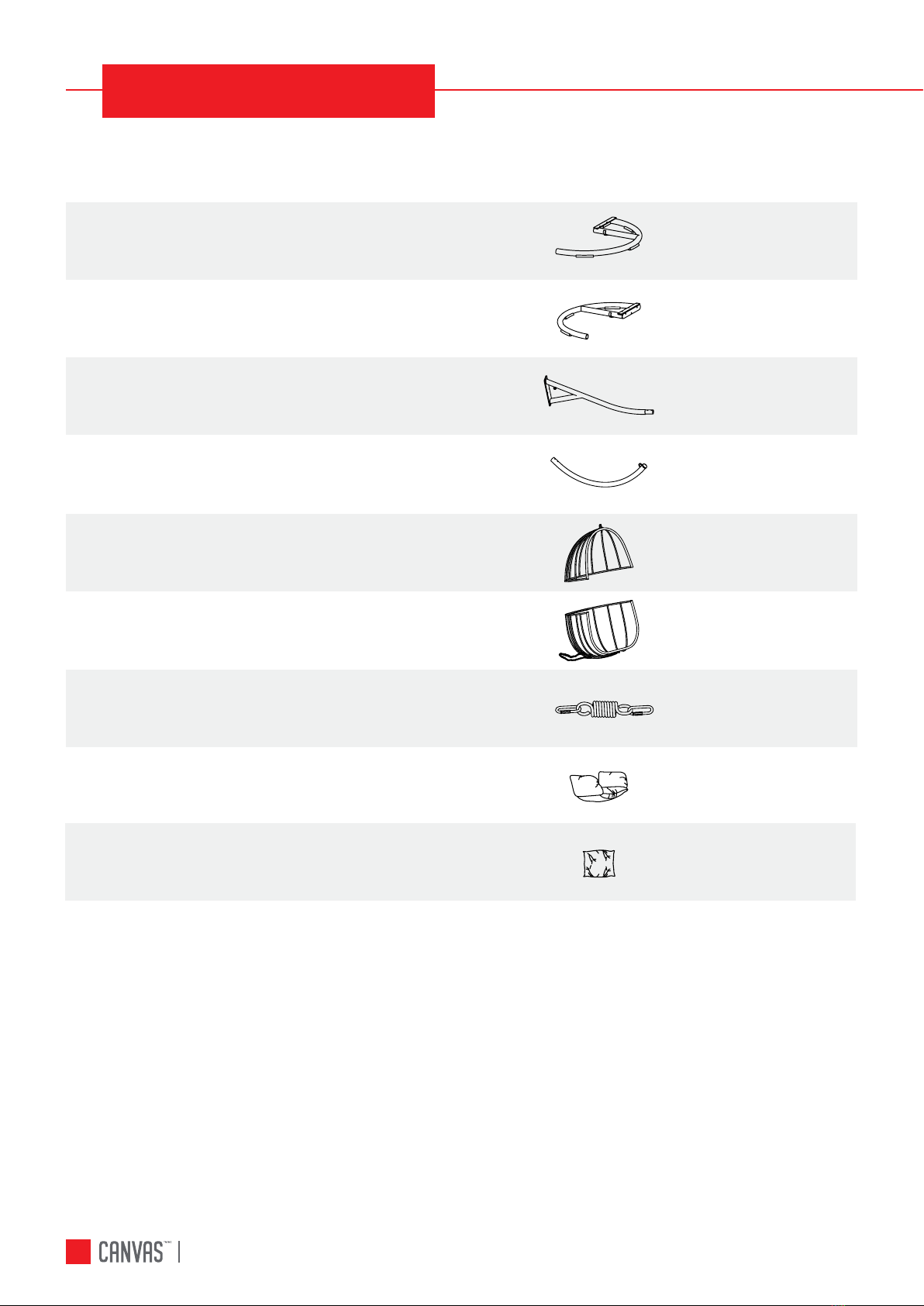

PARTS LIST
ITEM DESCRIPTION THUMBNAIL QUANTITY
1Left base 1
5Back frame 1
3Lower hanging bar 1
2Right base 1
6Seat frame 1
4Upper hanging bar 1
7Hook 1
9Back cushion 1
8Seat cushion 1

BAFFIN EGG SWING 5

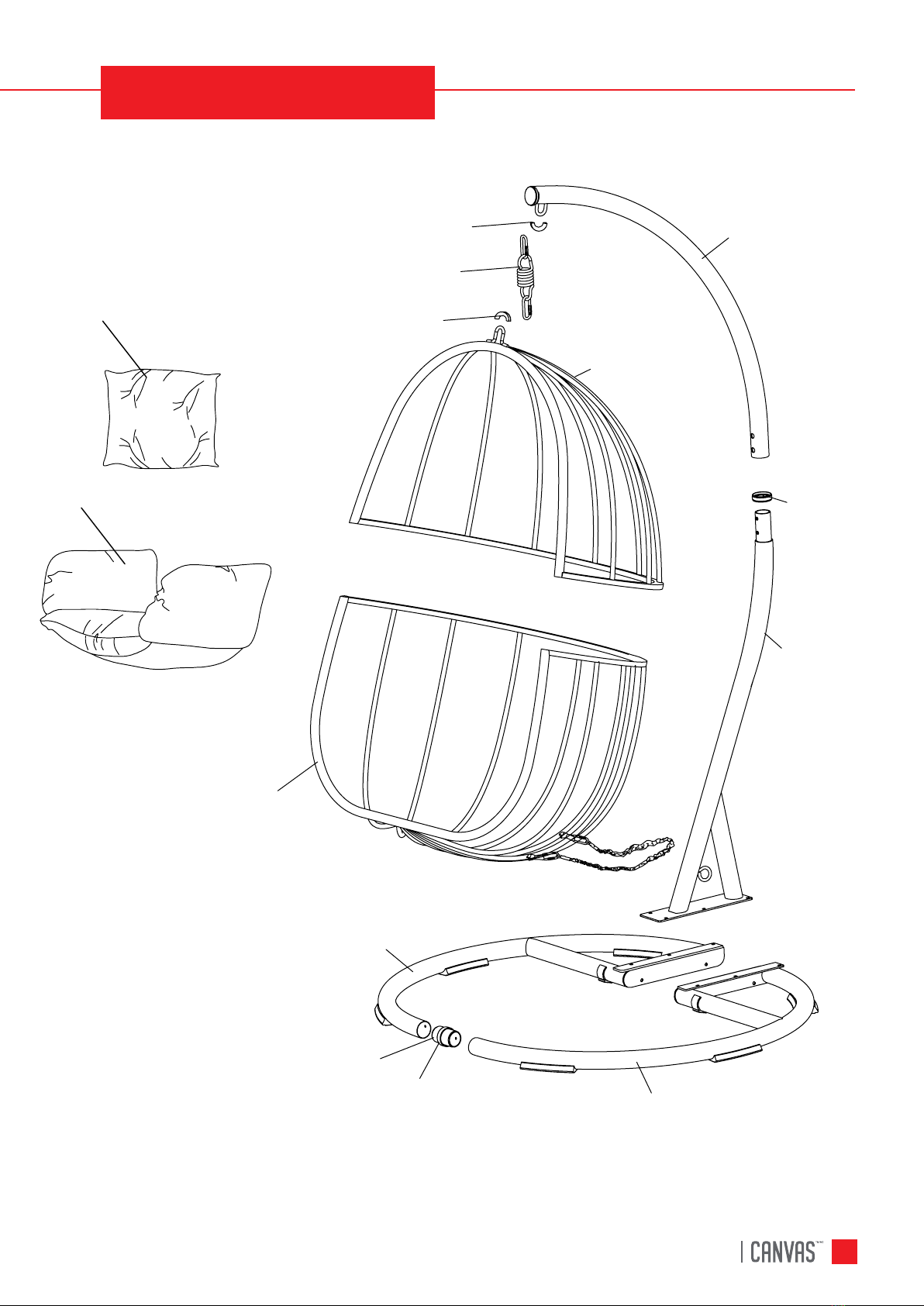

EXPLODED PARTS
H
7
H
6
8
9
2
JI1
5
4
I
3

BAFFIN EGG SWING6
HARDWARE LIST
ITEM DESCRIPTION THUMBNAIL QUANTITY
AM6 Washer 4
EM8 Nut 8
HPlastic muffler 2
CM8 Washer 10
GM8 Screw Cover 2
JConnection part 1
BM6 Nut 4
FM6 Screw cover 4
IPost plastic part 2
DM8 Spring washer 8
KHex key 1

BAFFIN EGG SWING 7
HARDWARE LIST

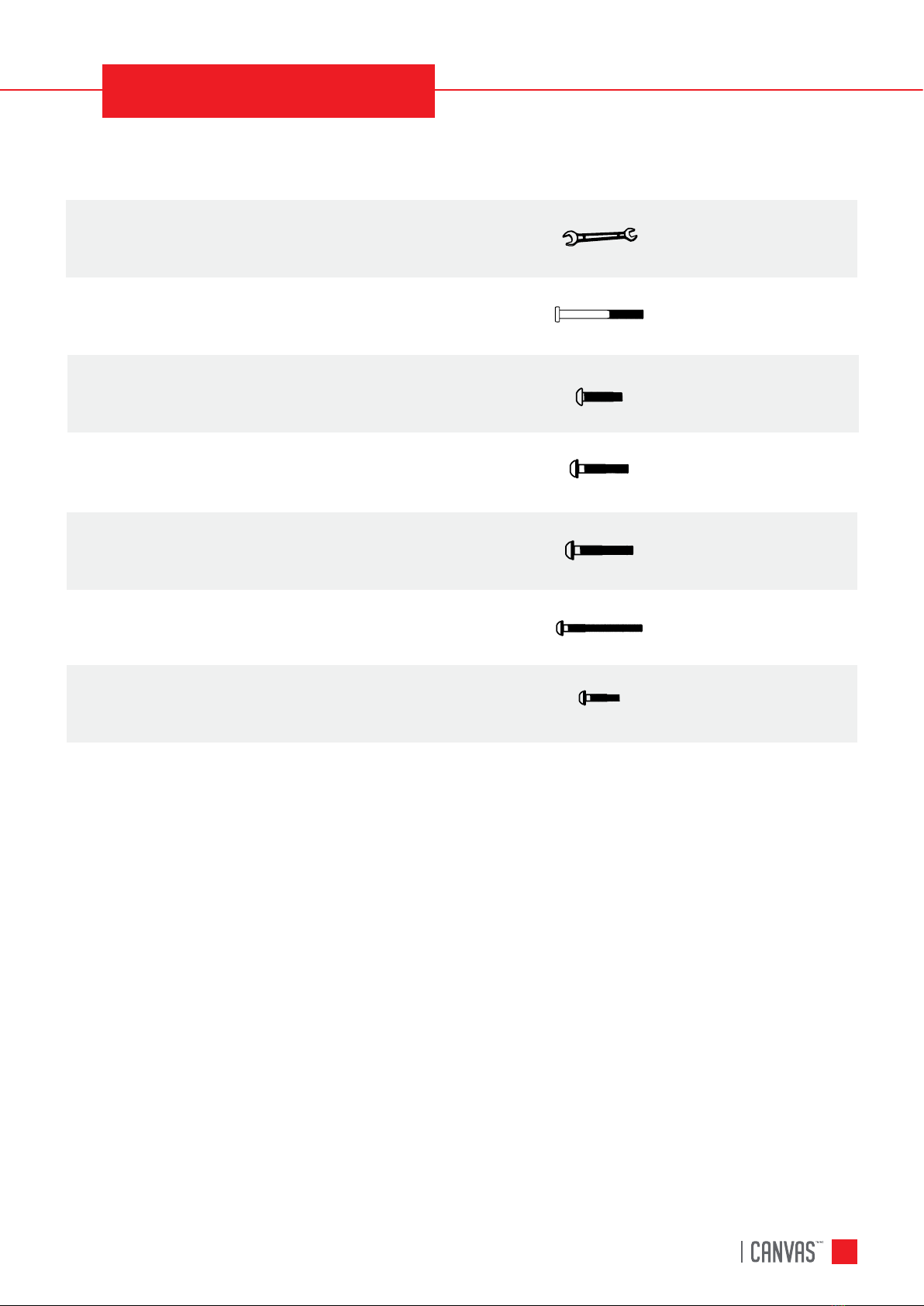

ITEM DESCRIPTION THUMBNAIL QUANTITY
LWrench 1
O2
MM8x55 Bolt 2
Q4
P4
NM8x15 Bolt 2
R2
M8x25 Combination
bolt and washer
M8x30 Combination
bolt and washer
M6x45 Combination
bolt and washer
M6x15 Combination
bolt and washer

BAFFIN EGG SWING8
STEP-BY-STEP GUIDE
2
D
K
R
I
X1
X2
X1
X2
X1
1
C
J
O
E
L
X1
X2
X1
X2
X2
X1

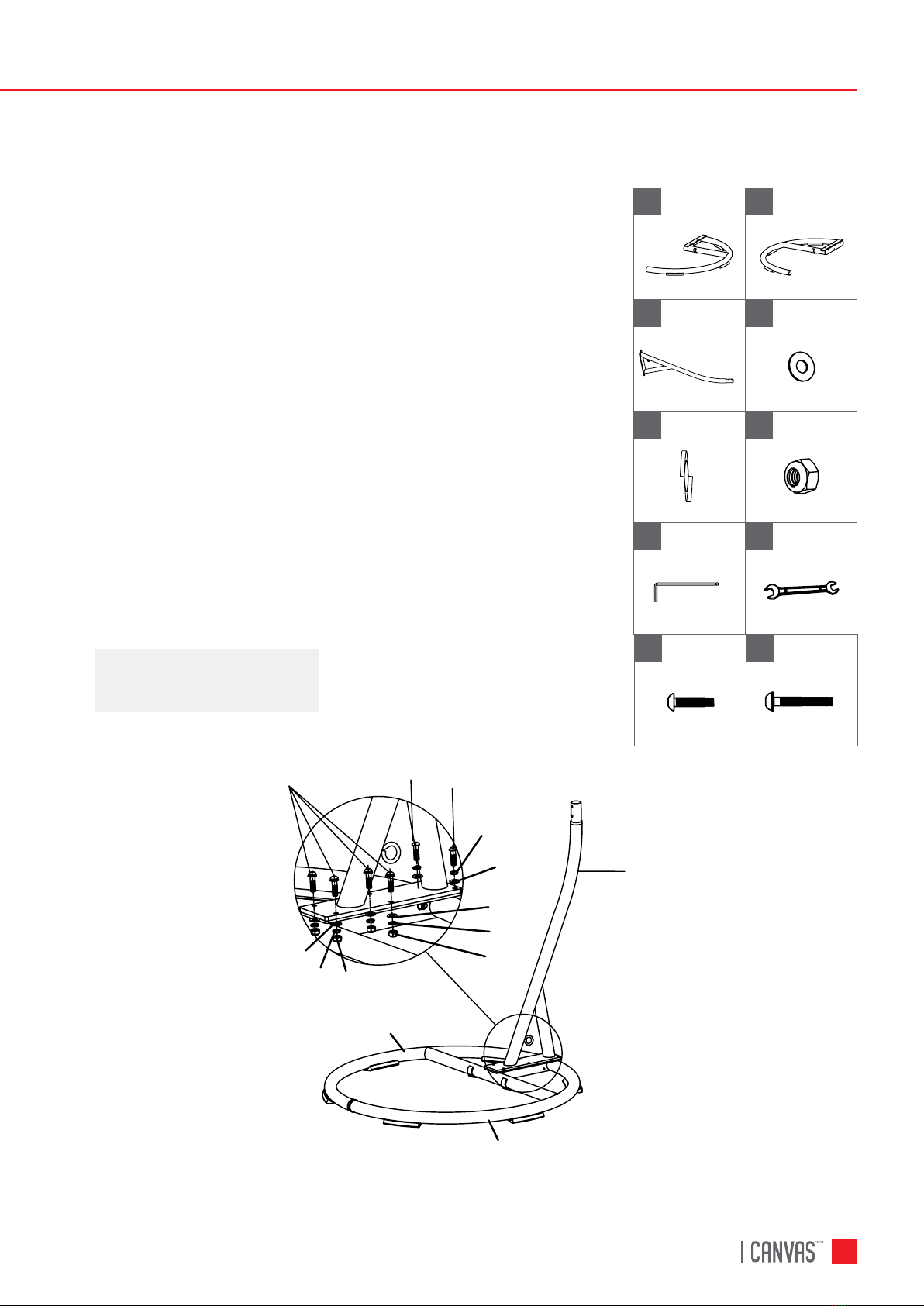

STEP 1
1. Connect left base 1and right base 2by using post
plastic part Iand connection part J. Using the M6x15
combination bolt and washer R, lightly tighten the bolts
using the hex key K.
2. Line up the bolt holes on the end of the left base 1
with the corresponding bolt holes on the right base
2.
Using M8x25 combination bolt and washer O, M8 washer
Cand M8 spring washer D, M8 nut E, lightly tighten the
bolts using the hex key Kand wrench L.
3. Tighten all bolts.
NOTE:
Do not completely tighten.
1
2
I
R
J
J
EDC
O
I

BAFFIN EGG SWING 9
STEP 2
1. Attach the lower hanging bar 3to the left base 1 and
right base 2by lining up the bolt holes on the lower
hanging bar 3with the corresponding bolt holes on the
left base 1and right base 2.
2. Using M8x30 combination bolt and washer P, M8
washer C, M8 spring washer Dand M8 nut E, lightly
tighten all bolts using the hex key
Kand wrench L.
3. Using M8x15 bolt N, M8 spring washer D, M8 washer C,
lightly tighten all bolts using the hex key
K.
4. Tighten all bolts.
N
E
C
L
X2
X4
X6
X1
X1
X6
X4
X1
3
D
P
K
NOTE:
Do not completely tighten.
NN
D
C
C
D
E
2
E
D
C
P
3
1
2X1 1X1

BAFFIN EGG SWING10
STEP 3
1. Connect the upper hanging bar 4and lower hanging
bar 3by using post plastic part I.
2. Using M8x55 bolt M, M8 washer Cand M8 nut E,
tighten all bolts using the hex key
Kand wrench L. Add
M8 screw cover Gas shown below.
3. Attach the plastic muffler Hto the hook of upper hang
bar 4.
4X1
MX2
CX2 EX2
GX2 HX1
IX1 KX1
LX1
NOTE:
Do not completely tighten.
4
3
GI
E
M
M
I
EG
C
C
H
H
X1
3

BAFFIN EGG SWING 11
STEP 4
1. Insert the back frame 5into the seat frame 6.
Lining up the bolt holes on the back frame 5with the
corresponding bolt holes on the seat frame 6.
2. Using M6x45 combination bolt with washer
Q, M6
washer Aand M6 nut B, lightly tighten all bolts using the
hex key Kand the wrench L.
3. Tighten all bolts, then add M6 screw cover
Fas shown
below.
4. Attach the plastic muffler Hto the hook of back frame
5.
6
F
A
K
X1
X4
X4
X1
5
B
Q
H
L
X1
X4
X4
X1
X1
5
6
5
6
5
6Q
A
B
F
H
H
NOTE:
Do not completely tighten.

BAFFIN EGG SWING12
STEP 5

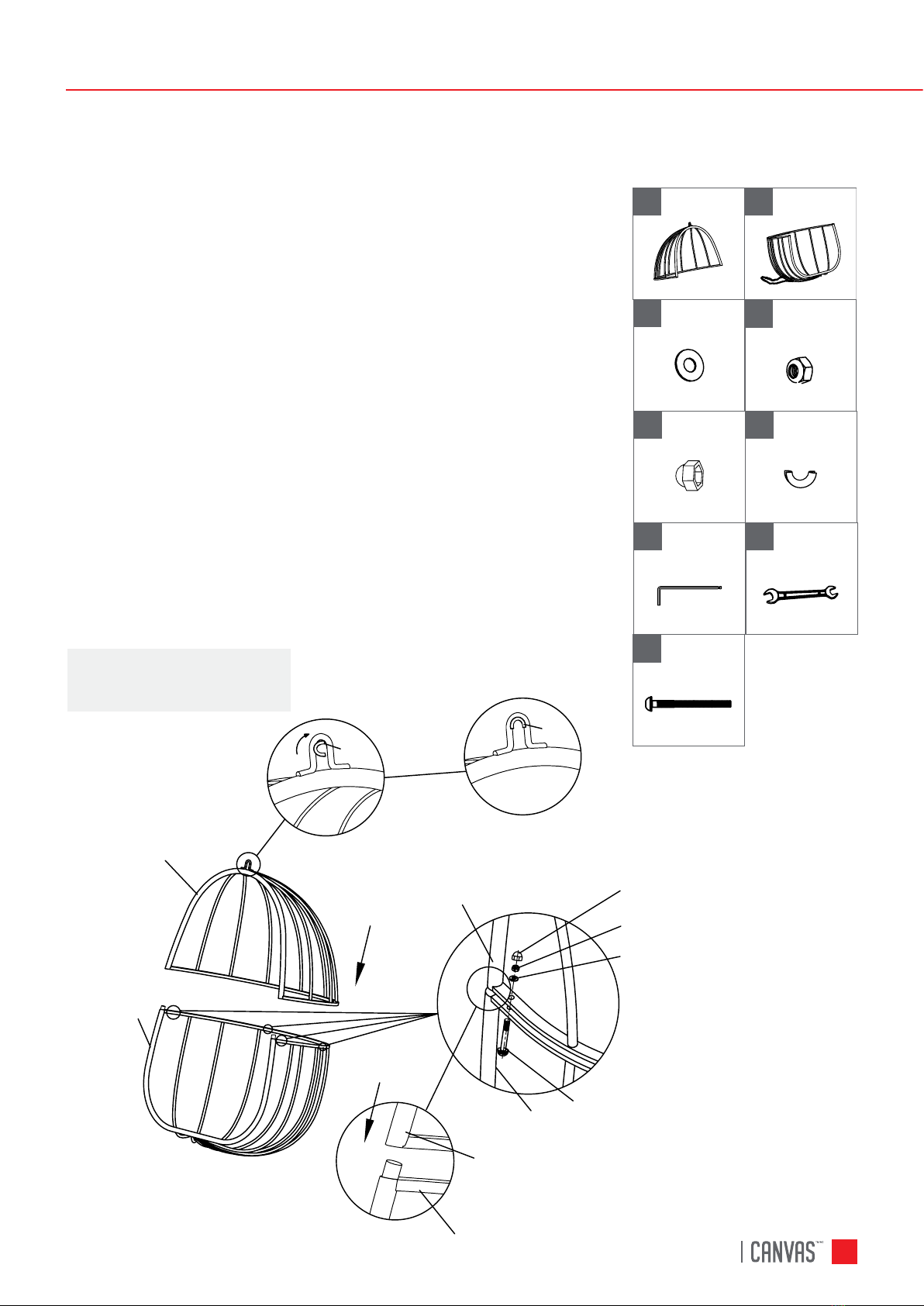

1. Follow the diagram to open the hook 7. Connect the
upper hanging bar 4and back frame 5by using the
hook 7. Then tighten the hook 7by turning in a counter-
clockwise direction.
2. Place the seat cushion 8and back cushion 9on the
hanging swing seat as shown.
8X1
9
7
X1
X1
7
9
8
7
5X1
4X1

BAFFIN EGG SWING 13
STEP 6
Open the hook of the safety rope on the seat frame 6and
pass through the bottom of the lower hanging bar
3. Then
tighten the hook of safety rope.
3
6
X1
36X1
