Canvas SYDNEY 088-2214-2 User manual

SYDNEY SWING
Model No. 088-2214-2
ASSEMBLY INSTRUCTIONS
Toll-free: 1-888-670-6684
IMPORTANT: Please read this manual carefully before beginning assembly of this product.
Keep this manual for future reference.

Made in China. Imported by Trileaf Distribution Trifeuil Toronto, Canada, M4S 2B8
Important Safety Instructions
Parts List
Assembly Preparation
Cleaning and Maintenance
Assembly
Warranty
3
4
6
7
13
13
14
Warning! To reduce the risk of serious injury, read the following safety
instructions before assembling and using the swing.
TABLE OF CONTENTS
IMPORTANT SAFETY INSTRUCTIONS
Caution! Always keep children under close supervision while they are using or
around this product.
• This product is intended for domestic, outdoor use only.
• The product should be placed on flat, horizontal ground.
• Any assembly or maintenance of the product must be carried out by adults only.
• Arrange necessary manpower when assembling or moving the product.
• Some parts may contain sharp edges. Wear protective gloves if necessary.
• Check all nuts and bolts periodically for tightness. When required, tighten them again.
•If the product will not be used for a long period of time (e.g., wintertime), it should be
stored in a clean, dry environment.
• Do not light any fires inside or near the product!
• Do not hang any weights on the frame.
• Retain the original package to store the product.
IMPORTANT: RETAIN FOR FUTURE REFERENCE, AND READ CAREFULLY.
3

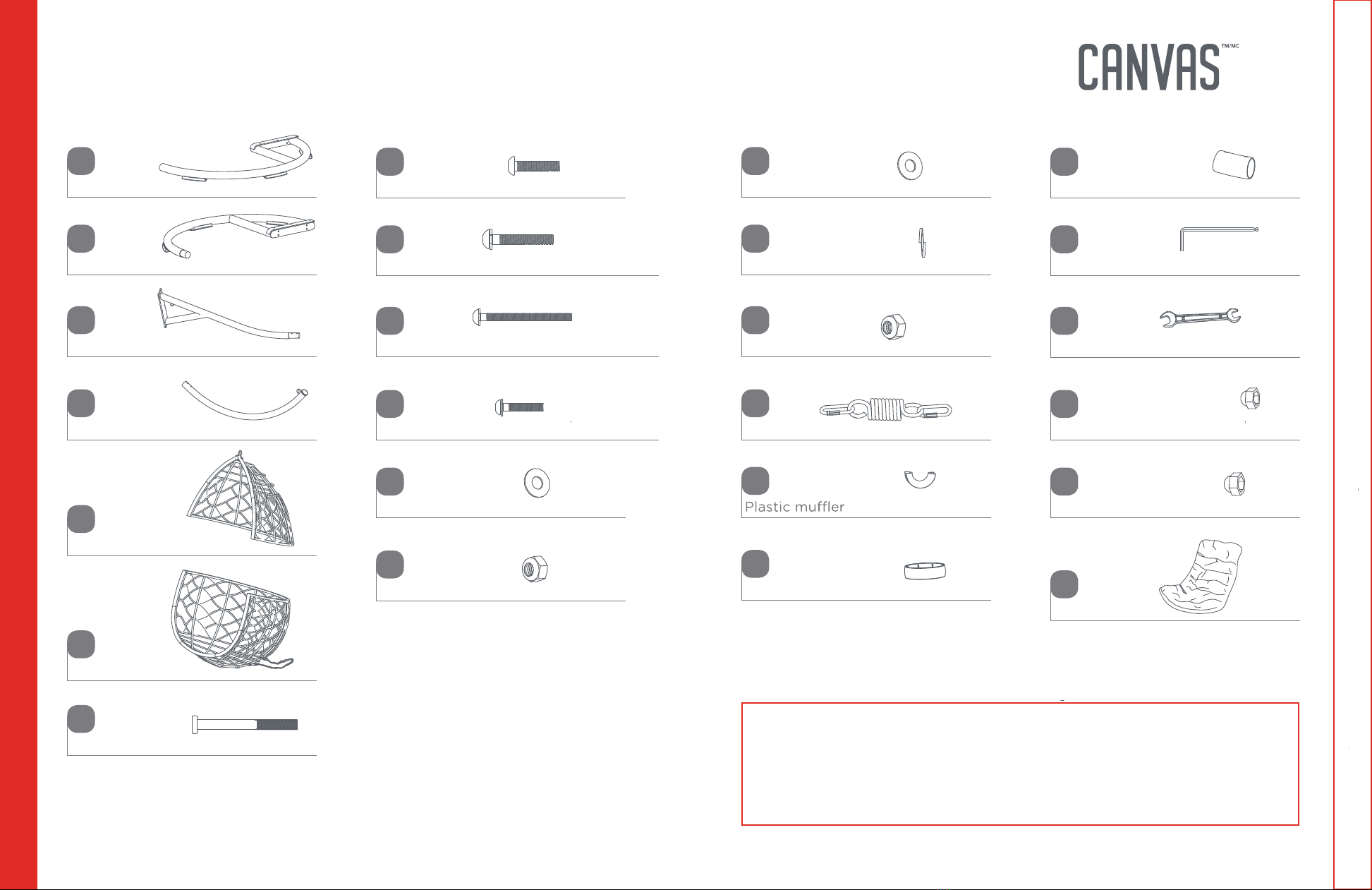

PARTS LIST
5
4
Left base - 1
A
Right base - 1
B
Lower hanging bar - 1
C
Upper hanging bar - 1
D
Back frame - 1
E
Seat frame - 1
F
M8x55 Bolt - 2
G
M8x15 Bolt - 2
H
M8x20 Combination bolt and washer - 7
I
M6x45 Combination bolt and washer - 4
J
M6x15 Combination bolt and washer - 2
K
M6 Washer - 4
L
M6 Nut - 4
M
M8 Washer - 11
N
M8 Spring washer - 2
O
M8 Nut - 9
P
Hook - 1
Q
- 2
R
Post plastic part - 2
S
Connection part - 1
T
Hex key - 1
U
Wrench - 1
V
M6 Screw cover - 4
W
M8 Screw Cover - 2
X
Cushion - 1
Y
Model No. 088-2214-2
PARTS LIST
FOR EASY ASSEMBLY, DO NOT COMPLETELY TIGHTEN
BOLTS INTO THE FRAME UNTIL ALL BOLTS HAVE BEEN
INSERTED FOR THAT PHASE OF ASSEMBLY. ONLY AT THE
FINAL STEP OF ASSEMBLY, SECURELY TIGHTEN ALL BOLTS
AND HARDWARE.

2 people
ASSEMBLY PREPARATION
• Do not place the product underneath electrical lines.
• Keep children away during assembly.
• This product contains small parts which can be swallowed by children.
• Keep fingers away from places where they can be pinched or trapped.
CAUTION!
Let us help you!
DO NOT RETURN YOUR PRODUCT TO THE STORE. CALL US FIRST!
1-888-670-6684
If you have questions regarding your product, require warranty assistance,
or have damaged or missing parts, please call our customer service toll-free
helpline. Contact us for assistance; we're here to help.
IMPORTANT: Please read and understand this manual before any assembly. Before beginning
assembly of product, make sure all parts are present. Compare parts with packaging contents list.
If any part is missing, or if you have any questions, contact the service centre at
1-888-670-6684 (toll free).
Place all parts from the box in a cleared area and position them on the floor in front of you. Remove
all packing materials and place them back into the box. Do not dispose of the packing materials until
assembly is complete. Read each step carefully before beginning any assembly and make sure you
understand each step.
Needed for assembly:
ASSEMBLY
67
Model No. 088-2214-2
Step 1
Requires A, B, I, K, N, P, S, T, U, V
1. Connect left base (A) and right base (B) by using post plastic part (S) and connection
part (T). Using the M6x15 combination bolt and washer (K), lightly tighten the bolts
using the hex key (U).
2. Line up the bolt holes on the end of the left base (A) with the corresponding bolt
holes on the right base (B). Using M8x20 combination bolt and washer (I), M8 washer
(N) and M8 nut (P), lightly tighten the bolts using the hex key (U) and wrench (V).
3. Tighten all bolts.
NOTE: Do not completely tighten.
I
N
P
K
A
B
T
S
S
T

8 9
Model No. 088-2214-2
ASSEMBLYASSEMBLY
ASSEMBLYASSEMBLY

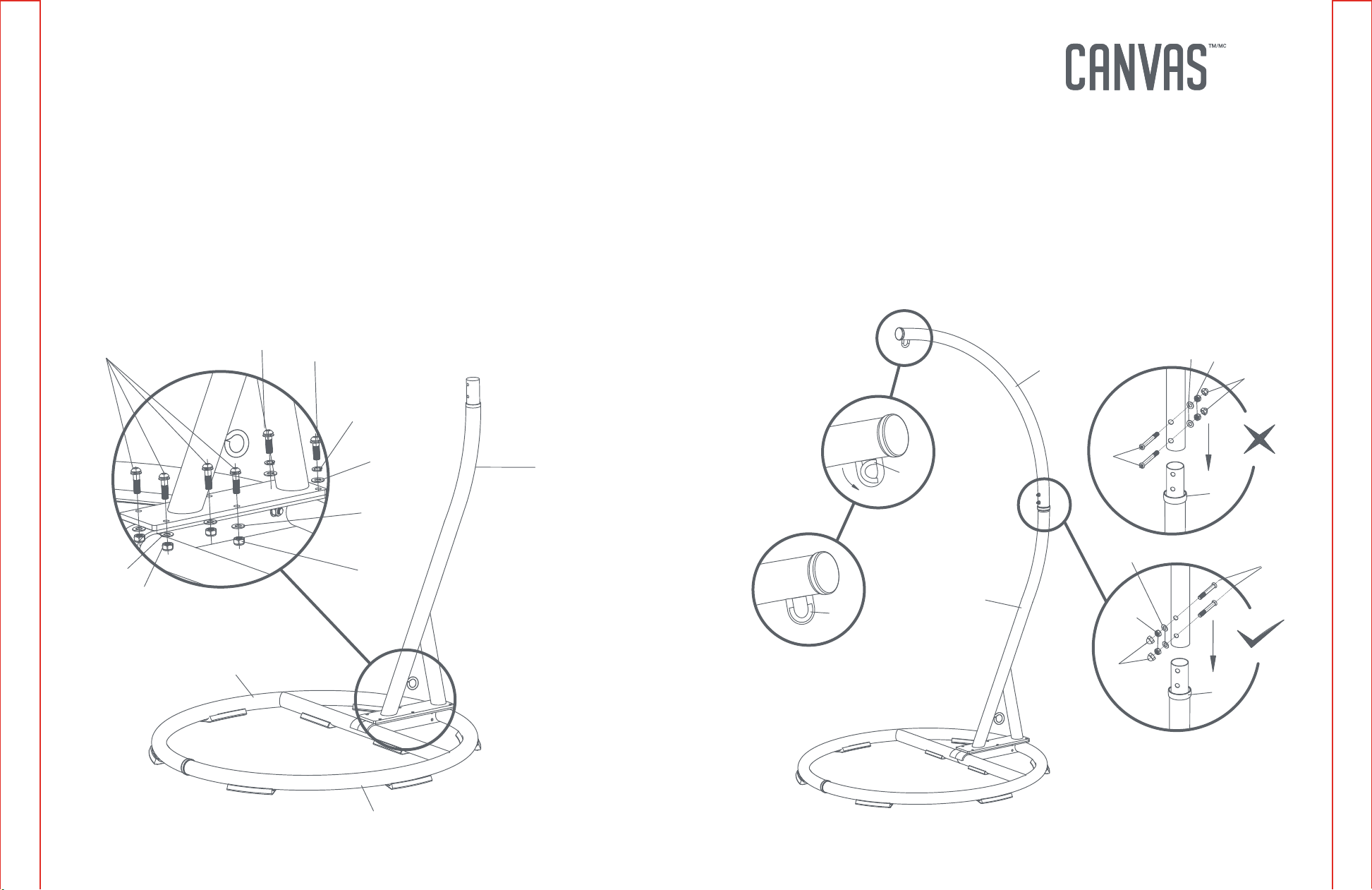

Step 2
Requires A, B ,C, H, I, N, O, P, U, V
1. Attach the lower hanging bar (C) to the left base (A) and right base
(B) by lining up the bolt holes on the lower hanging bar (C) with the
corresponding bolt holes on the left base (A) and right base (B).
2. Using M8x20 combination bolt and washer (I), M8 washer (N) and M8
nut (P), lightly tighten all bolts using the hex key (U) and wrench (V).
3. Using M8x15mm bolt (H), M8 spring washer (O) and M8 washer (N),
lightly tighten all bolts using the hex key (U).
4. Tighten all bolts.
Step 3
Requires C, D, G, N, P, R, S, U, V, X
1. Connect the upper hanging bar (D) and lower hanging bar (C) by using post plastic
part (S).
2. Using M8x55 bolt (G), M8 washer (N) and M8 nut (P), tighten all bolts using the hex
key (U) and wrench (V). Add M8 screw cover (X) as shown below.
D
S
G
NP
P
G
N
S
X
X
R
RC
NOTE: Do not completely tighten.
NOTE: Do not
completely tighten.
H
N
O
IH
N
P
P
N
C
B
A

10 11
Model No. 088-2214-2
ASSEMBLYASSEMBLY ASSEMBLYASSEMBLY

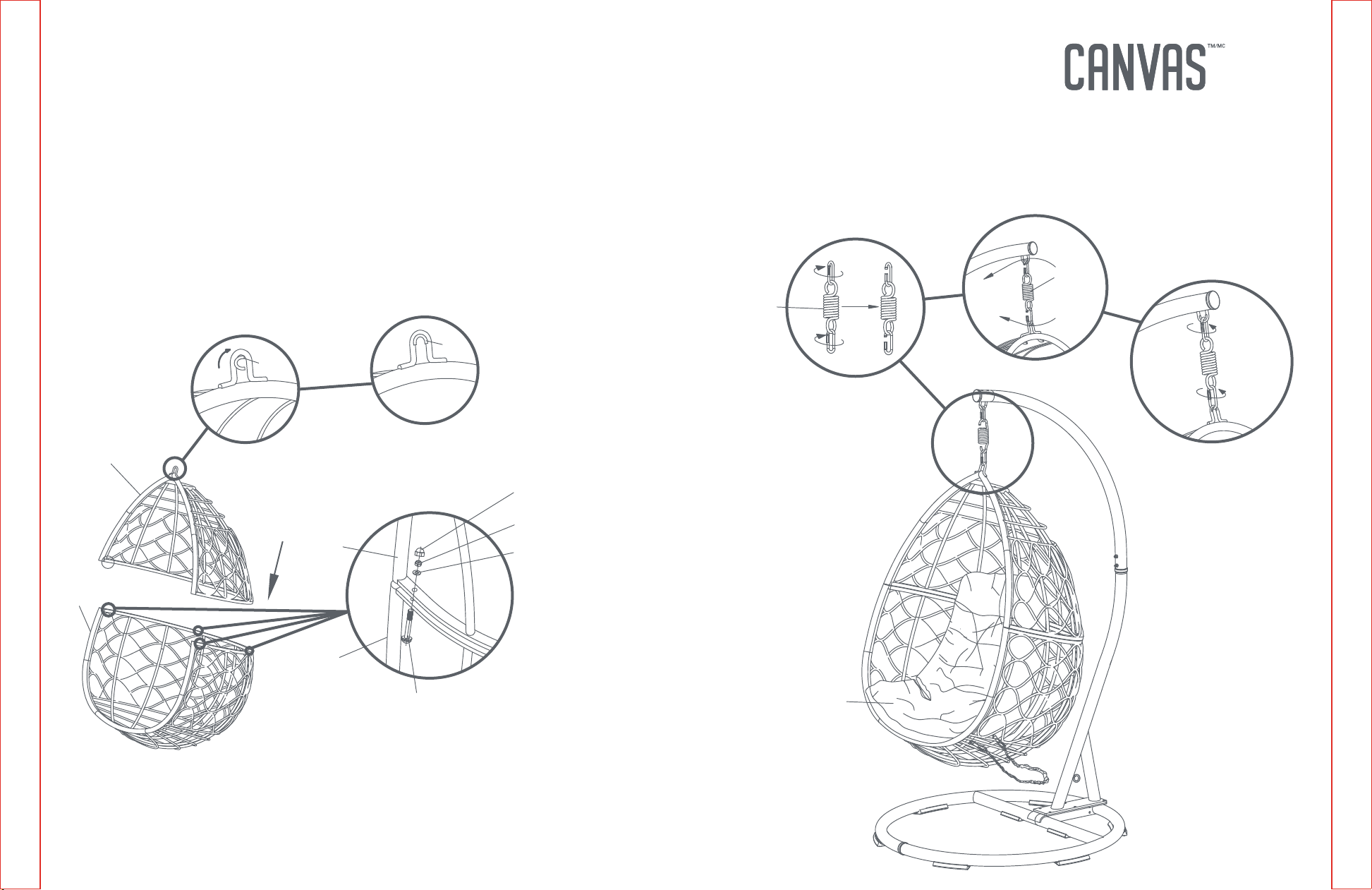

Step 4
Requires E, F, J, L, M, R, U, V, W
1. Attach the back frame (E) to the seat frame (F) by lining up the bolt
holes on the back frame (E) with the corresponding bolt holes on the
seat frame (F).
2. Using M6x45 combination bolt with washer (J), M6 washer (L) and
M6 nut (M), lightly tighten all bolts using the hex key (U) and the
wrench (V).
3. Tighten all bolts, then add M6 screw cover (W) as shown below.
Step 5
Requires D, E, Q, Y
1. Follow the diagram to open the hook (Q). Connect the upper hanging bar (D) and
back frame (E) by using the hook (Q). Then tighten the hook (Q) by turning in a
counter-clockwise direction.
2. Place the cushion (Y) on the hanging swing seat as shown.
Q
Q
Y
F
E
F
R
R
J
EL
M
W
NOTE: Do not completely tighten.

• Check all screws and nuts periodically for tightness, tightening them
again as required.
• Disassemble the swing in the reverse order of the assembly steps.
• Always disassemble the swing completely. A partially disassembled
swing is not stable enough to resist wind and bad weather, and therefore
can be damaged and/or cause damage.
•Clean the swing with mild soap and water. Rinse thoroughly, and wait
until the swing is completely dry before reassembling it.
CAUTION!
• Always use a mild soap—never detergent.
- Water should be cold to lukewarm—never more than 25°C (77°F).
• Steel components of garden accessories and furniture are treated with
rust-inhibiting paint. However, due to the nature of steel, surface oxidation (rusting)
will occur if this protective coating is scratched. This is a natural process. To minimize
this condition, it is recommended that care be taken when assembling and handling
the product in order to prevent the paint from being scratched. Surface rust can be
removed easily using a very light application of common cooking oil. If surface
oxidation (rusting) occurs and no measures are taken to correct it, the oxidation may
start dripping onto the assembly surface, which may cause damaging stains that may
lt to remove.
Dimensions (DIA x H)
Product weight
Weight capacity
41 3/8 x 77 1/8"
105 x 196 cm
66 lb 2 oz
30 kg
225 lb
102 kg
12 13
Model No. 088-2214-2
ASSEMBLYASSEMBLY

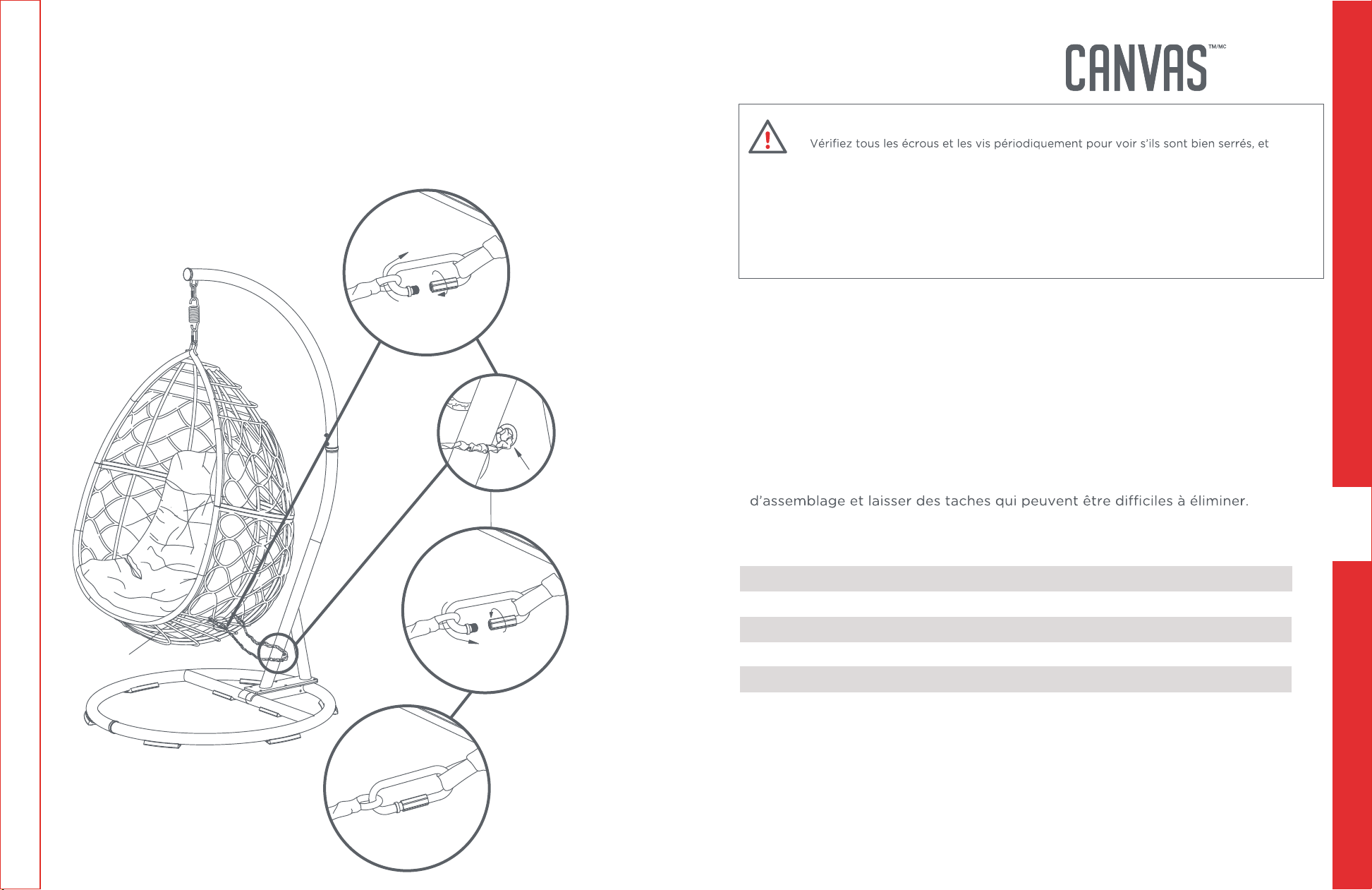

Step 6
Requires C, F
Open the hook of the safety rope on the seat frame (F) and pass
through the bottom of the lower hanging bar (C). Then tighten the
hook of safety rope.
F
CLEANING AND MAINTENANCE
SPECIFICATIONS

This CANVAS product carries a one (1) year warranty against defects in
workmanship and materials. Trileaf Distribution agrees to replace a
defective product free of charge within the stated warranty period, when
returned by the original purchaser with proof of purchase. This product is
not guaranteed against wear or breakage due to misuse and/or abuse.
WARRANTY
14 Model No. 088-2214-2 15

FAUTEUIL SUSPENDU
SYDNEY
Nº de modèle : 088-2214-2
INSTRUCTIONS D’ASSEMBLAGE
Numéro sans frais : 1 888 670-6684
IMPORTANT : Veuillez lire attentivement ce guide avant de procéder à l’assemblage de cet article.
Fabriqué en Chine. Importé par Trileaf Distribution Trifeuil, Toronto, Canada M4S 2B8

3
4
6
7
13
13
14
3
•
TABLE DES MATIÈRESCONSIGNES DE SÉCURITÉ IMPORTANTES
Consignes de sécurité importantes
Avertissement! Pour réduire le risque de blessures graves, lisez les
consignes de sécurité suivantes avant d’assembler et d’utiliser le fauteuil.
Cet article est uniquement destiné à un usage domestique et doit être utilisé à l’extérieur.
•
L’article doit être placé sur une surface plane et horizontale.
•
•
Au besoin, demandez à d’autres personnes de vous aider à assembler ou déplacer le produit.
•
Certaines pièces peuvent contenir des bords tranchants. Portez des gants de protection si nécessaire.
•
Assurez-vous périodiquement que tous les écrous et boulons sont bien serrés. Au besoin, resserrez-les.
•
Si l’article n’est pas utilisé pendant une longue période (p. ex. pendant l’hiver), il doit être entreposé
dans un environnement propre et sec.
•
N’allumez pas un feu à l’intérieur ou près du produit!
•
Ne suspendez aucun poids sur le cadre.
•
Conservez l’emballage original aux fins d’entreposage de l’article.
Attention! Surveillez toujours les enfants étroitement lorsqu’ils utilisent cet article ou
qu’ils se trouvent à proximité de celui-ci.
IMPORTANT : CONSERVEZ CE GUIDE AUX FINS DE CONSULTATION
ULTÉRIEURE, ET LISEZ-LE ATTENTIVEMENT.
Liste des pièces
Préparation à l’assemblage
Assemblage
Nettoyage et entretien
Données techniques
Garantie

5
4
Base gauche - 1
A
Base droite - 1
B
Barre de suspension inférieure - 1
C
Barre de suspension supérieure - 1
D
Cadre de dossier - 1
E
Cadre de siège - 1
F
Boulon M8x55 - 2
G
Boulons M8 x 15 - 2
H
Boulon M8x20 avec rondelle - 7
I
Boulon M6x45 avec rondelle - 4
J
Boulon M6x15 avec rondelle - 2
K
Rondelle M6 - 4
L
Écrou M6 - 4
M
Rondelle M8 - 11
N
Rondelle à ressort M8 - 2
O
Écrou M8 - 9
P
Crochet - 1
Q
Silencieux en plastique - 2
R
Anneau en plastique - 2
S
Connecteur - 1
T
Clé hexagonale - 1
U
Clé - 1
V
Cache-vis M6 - 4
W
Cache-vis M8 - 2
X
Coussin- 1
Y
POUR FACILITER L’ASSEMBLAGE, NE SERREZ PAS COMPLÈTE-
MENT LES BOULONS DANS LE CADRE AVANT D’AVOIR INSÉRÉ
TOUS LES BOULONS POUR CETTE ÉTAPE DE MONTAGE. SERREZ
TOUS LES BOULONS ET LES AUTRES ÉLÉMENTS DE FIXATION
SEULEMENT À LA FIN DE L’ASSEMBLAGE.
Nº de modèle : 088-2214-2
LISTE DES PIÈCES LISTE DES PIÈCES

67
Étape 1
Pièces requises : A, B, I, K, N, P, S, T, U, V
1. Connectez la base gauche (A) et la base droite (B) en utilisant les anneaux en
plastique (S) et les connecteurs (T). Insérez les boulons M6x15 avec rondelles (K) et
serrez légèrement les boulons à l’aide de la clé hexagonale (U).
2. Alignez les trous de boulons sur l’extrémité de la base gauche (A) avec les trous de
boulons correspondants sur la base droite (B). Assemblez le tout au moyen des
boulons M8x20 avec rondelles (I), des écrous M8 (N) et des écrous M8 (P), puis
serrez légèrement les boulons à l’aide de la clé hexagonale (U) et de la clé (V).
3. Serrez tous les boulons.
REMARQUE : Ne serrez pas complètement
les éléments de fixation.
I
N
P
K
A
B
T
S
S
T
Nº de modèle : 088-2214-2
PRÉPARATION DE L’ASSEMBLAGE
•
•
•
•
Ne placez pas l’article en dessous de lignes électriques.
Si vous avez des questions concernant votre article, des questions de garantie, ou
avez des pièces endommagées ou manquantes, communiquez avec notre service
à la clientèle en composant le numéro sans frais. Communiquez avec nous si vous
avez besoin d’assistance, nous sommes là pour vous aider.
1 888 670-6684
Requis pour l’assemblage :
2 personnes
Tenez les enfants à l’écart de l’article pendant son assemblage.
Cet article contient des petites pièces que les enfants peuvent avaler.
Tenez vos doigts éloignés des endroits où ils risquent d’être pincés ou pris.
ATTENTION!
IMPORTANT :
Veuillezlire et biencomprendre ceguideavant deprocéder à l’assemblage. Avant
de procéder à l’assemblage du produit, assurez-vous quetoutes les pièces sont présentes. Comparez
les pièces à la liste de contenu del’emballage. S’il manque des pièces,ou si vous avez des questions,
communiquez avec leservice d’assistance téléphonique en composant le 1 888 670-6684 (sans frais).
Mettez toutes les pièces dela boîtedans unezone dégagée et positionnez-les sur le sol devant vous.
Retirez tout lematériel d’emballage et remettez-le dans la boîte. Ne les jetez pas avant d’avoir terminé
l’assemblage.Veuillez lire attentivement chaque étape avant deprocéder à l’assemblage, et
assurez-vous de comprendre toutes les étapes.
Laissez-nous vous aider!
NE RETOURNEZ PAS VOTRE ARTICLE AU MAGASIN. APPELEZ-NOUS D’ABORD!
ASSEMBLAGE

8 9
Étape 2
Pièces requises : A, B ,C, H, I, N, O, P, U, V
1. Fixez la barre de suspension inférieure (C) à la base gauche (A) et à la
base droite (B) en alignant les trous de boulon sur la barre de
suspension inférieure (C) avec les trous de boulon correspondants sur
la base gauche (A) et la base droite (B).
2. Assemblez l’ensemble au moyen des boulons M8x20 avec rondelles (I),
des rondelles M8 (N) et des écrous M8 (P), puis serrez légèrement les
boulons à l’aide de la clé hexagonale (U) et de la clé (V).
3. Assemblez l’ensemble au moyen des boulons M8x15 mm (H), des
rondelles à ressort M8 (O) et des rondelles M8 (N), puis serrez
légèrement tous les boulons à l’aide de la clé hexagonale (U).
4. Serrez tous les boulons.
Étape 3
Pièces requises : C, D, G, N, P, R, S, U, V, X
1. Connectez la barre de suspension supérieure (D) et la barre de suspension
inférieure (C) au moyen de l’anneau en plastique (S).
2. Assemblez l’ensemble au moyen des boulons M8x55 (G), des rondelles M8 (N) et
des écrous M8 (P), puis serrez les boulons à l’aide de la clé hexagonale (U) et de la
clé (V). Ajoutez le cache-vis M8 (X) comme indiqué ci-dessous. 3. Fixez le
silencieux en plastique (R) au crochet de la barre de suspension supérieure (D).
D
S
G
NP
P
G
N
S
X
X
R
RC
REMARQUE : Ne serrez pas complètement
les éléments de fixation.
REMARQUE : Ne serrez pas complètement
les éléments de fixation.
H
N
O
IH
N
P
P
N
C
B
A
Nº de modèle : 088-2214-2
ASSEMBLAGE ASSEMBLAGE

10 11
Étape 4
Pièces requises : E, F, J, L, M, R, U, V, W
1. Fixez le cadre de dossier (E) au cadre de siège (F) en alignant les
trous de boulon sur le cadre de dossier (E) avec les trous de boulon
correspondants sur le cadre de siège (F).
2. Assemblez l’ensemble au moyen des boulons M6x45 avec rondelles
(J), des rondelles M6 (L) et des écrous M6 (M), puis serrez légèrement
les boulons à l’aide de la clé hexagonale (U) et de la clé (V).
3. Serrez tous les boulons, puis ajoutez le cache-vis M6 (W) comme
indiqué ci-dessous.
4. Fixez le silencieux en plastique (R) au crochet du cadre de dossier (E).
Étape 5
Pièces requises : D, E, Q, Y
1. Suivez les indications du schéma pour ouvrir le crochet (Q). Connectez la barre de
suspension supérieure (D) et le cadre de dossier (E) au moyen du crochet (Q). Serrez
ensuite le crochet (Q) en le tournant dans le sens antihoraire.
2. Placez le coussin (Y) sur le fauteuil suspendu comme indiqué.
Q
Q
Y
F
E
F
R
R
J
EL
M
W
Nº de modèle : 088-2214-2
REMARQUE : Ne serrez pas complètement
les éléments de fixation.
ASSEMBLAGE ASSEMBLAGE

12 13
Étape 6
Pièces requises : C, F
Ouvrez le crochet de la corde de sécurité sur le cadre de siège (F) et
passez-le au bas de la barre de suspension inférieure (C). Serrez
ensuite le crochet de la corde de sécurité.
F
NETTOYAGE ET ENTRETIEN
DONNÉES TECHNIQUES
Nº de modèle : 088-2214-2
ASSEMBLAGE
Utilisez toujours du savon doux – jamais de détergent.
Les pièces en acier des accessoires et des meubles de jardin sont traitées
avec une peinture antirouille. Toutefois, en raison de la nature de l’acier, un
revêtement de protection rayé pourrait entraîner l’oxydation de la surface
(rouille). Ceci est un processus naturel. Afin de minimiser cette condition, il
est recommandé d’assembler et de manipuler l’article soigneusement afin
d’éviter d’égratigner la peinture. La rouille en surface peut être facilement
enlevée en appliquant un peu d’huile de cuisson. S’il y a présence
d’oxydation en surface (rouille) et qu’aucune mesure n’est prise pour
corriger la situation, l’oxydation peut commencer à couler sur la surface
– L’eau devrait être froide ou tiède – jamais à plus de 25 °C (77 °F).
•
•
•
•
•
•
resserrez-les au besoin.
Nettoyez le fauteuil avec du savon doux et de l’eau. Rincez bien, et attendez que le
fauteuil soit entièrement sec avant de l’assembler à nouveau.
Désassemblez le fauteuil suspendu en suivant les étapes d’assemblage dans l’ordre inverse.
Désassemblez toujours le fauteuil suspendu entièrement. Lorsqu’il est partiellement
désassemblé, le fauteuil n’est pas assez stable pour résister au vent et aux intempéries,
et peut donc être endommagé ou entraîner des dommages.
ATTENTION!
Dimensions (long. x larg. x H.)
Poids
Capacité
41 3/8 x 77 1/8 po
66 lb 2 oz
225 Ib
105 x 196 cm
30 kg
102 kg

14 15
Nº de modèle : 088-2214-2
Cet article CANVASMC comprend une garantie de un (1) an contre les
défauts de fabrication et de matériau(x). Distribution Trifeuil consent à
remplacer le produit défectueux sans frais lorsqu’il est retourné par
l’acheteur original, accompagné de la preuve d’achat, au cours de la
période de garantie convenue. Exclusion : usure ou bris causés par un
usage abusif ou inapproprié.
GARANTIE
