Sunjoy L-GZ330PCO-1 User manual

1
Vineyard Swing
Item#: L-GZ330PCO-1
Congratulations on your purchase of our SUNJOY Vineyard Swing. Our clear, easy to follow,
step-by-step instructions will guide you through the assembly process from start to finish.
WARNING:
zRead and follow all Warnings & Assembly Instructions before attempting to assemble.
zBegin assembly not less than 6 feet from any obstruction such as a fence, garage, house,
overhanging branches, laundry line, or electrical wires.
zSome parts may container sharp edges. Wear protective gloves as necessary.
zKeep children away from assembly area.
zInstall on level ground.
zDo not over tighten any of the bolts or nuts; tighten each bolt and nut until firm.
zCheck all nuts and bolts for tightness before and during usage.
zThis unit is heavy. Do not assemble this item alone.
z
z
IMPORTANT
Please take time to read these instructions thoroughly and follow each step carefully for safe and
easy operation. Keep this manual for future reference.
For technical assistance on assembly or replacement par
ts, call Sunjoy Industries at 1-866-578-
6569
from 8:30AM to 5:30PM EST, or email us at [e-mail] for assistance.

2
Side Panel
A
2
Stake Base
B
4
Base Cover
C
4
Cross Beam
D
2
Middle Cross Beam
E
1
Tilt Top Girder
F
4
Short Girder
G
2
Long Girder
H
2
Top Connection
I
1
Back Panel
J
1
Seat Panel
K
1
Right Arm
L1
1
Left Arm
L2
1
Long Suspender
M
2
Short Suspender
N
2
Support Hook
O
2
Seat Cushion
P
1
Back Cushion
Q
1
Toss
Pillow
Q1
2
Canopy
R
1

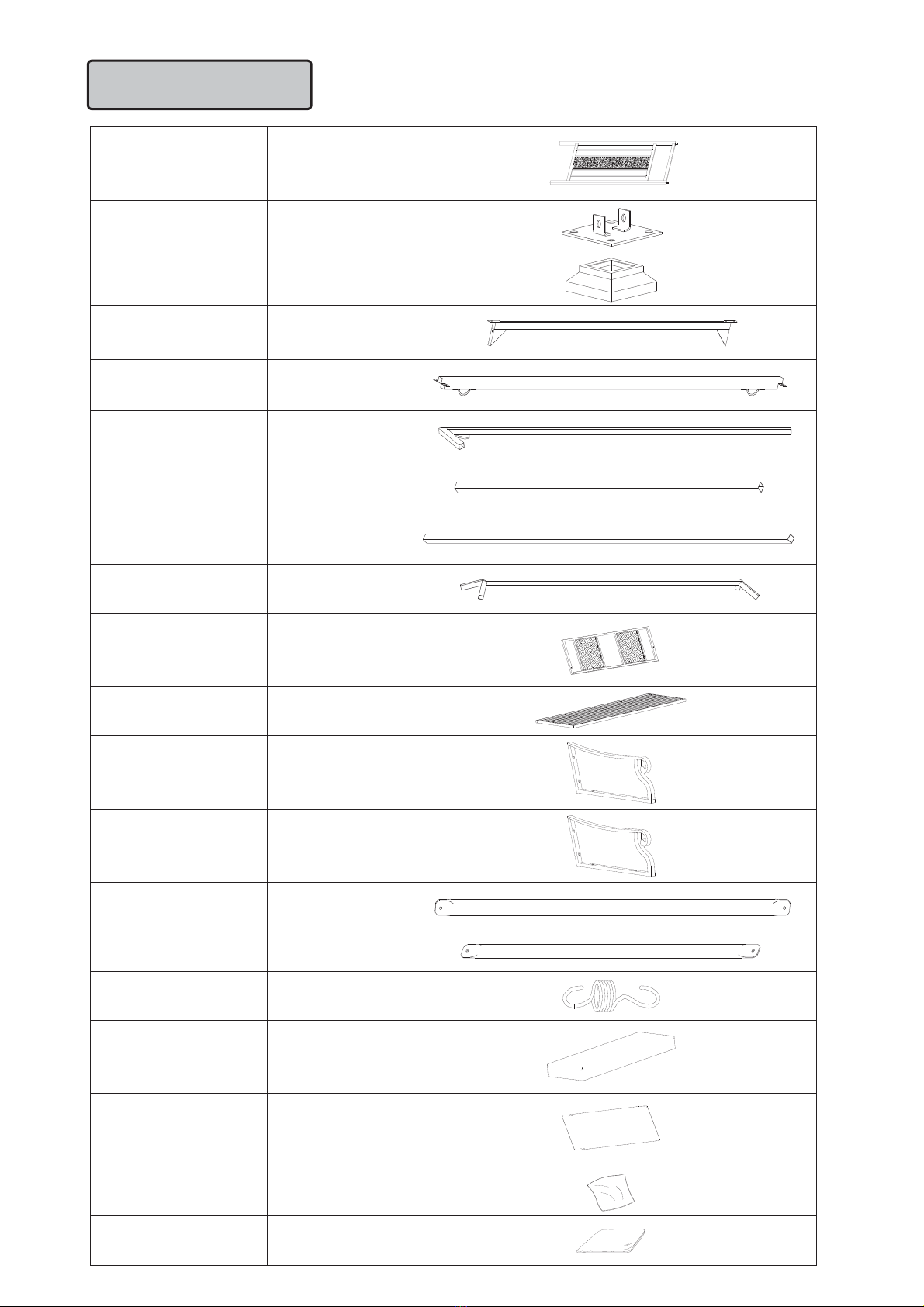

Parts List

3
Hardware Pack 1
AA
Bolt M6X15
20 PCS
BB
Flat Washer M6
34 PCS
CC
Bolt M6X15
4 PCS
DD
Bolt M6X35
4 PCS
EE
Nut
M6
4 PCS
JJ
Bolt M6X40
2 PCS
LL
Split washer
M6
4pcs
W1
Wrench
M6
1 PC

4
Step 1
Attach Base Cover C to Post of Side Panel A.
Attach Stake Base B to Post of Side Panel A; tighten with Bolts AA and Flat Washers BB (Fig.1).
Step 2
Attach Cross Beam D to Side Panel A, tighten with Bolts AA and Flat Washer BB (Fig.2).
Step 3
Attach Middle Cross Beam E to Side Panel A; tighten with Bolts CC, JJ and Flat Washer BB (Fig 3).
Step 4
Insert Short Girder G and Long Girder H into the connection tubes of Tilt Top Girder F (Fig.4).
Step 5
Insert Tilt Top Girder F into Top Connection I (Fig.5).
Step 6
Lift the entire top combination, and place onto Side Panels A.
Attach Tilt Top Girder F to Side Panel A; tighten with Bolts DD, Flat Washer BBǃSplit washer LL and Nut
EE (Fig.6).
Hardware Pack 2
BB
Flat Washer M6
1
3
PCS
FF
Bolts M6X35
13
PCS
GG
Bolt
M10
X65
4 PCS
HH
Flat Washer M10
8
PCS
KK
Nut
M10
4 PCS
MM
Split washer
M10
4PCS
W2
Wrench M10
2
PCS

5
Step 7:
Connect Back Panel J, Seat Panel K, Left Arm L2 and Right Arm L1 with Bolts FF and Flat Washers BB.
(Fig.7)
Step 8
Align Short Suspender N to back Panel J ,tighten with bolt GG and Flat Washer HH ǃSplit washer MM
and Nut KK.(Fig 8)
Step 9
Align Long Suspender M to seat Panel K ,tighten with bolt GG and Flat Washer HH ǃSplit washer MM
and Nut KK.(Fig 9)
Align Long Suspender M to Right Arm L1 and Left Arm L2; tighten with bolt FF and flat washer BB.
(Fig 9-1).
Hardware Pack 3
II
Ground Stake 8X180MM
16 PCS

6
Step 10
Hang the assembled seat to Middle Cross Beam E with Support Hook O.
Place Seat Cushion P and Back Cushion Q onto the seat and place Canopy R onto top (Fig10).
Step 11
Secure the swing into the ground using the Ground Stakes II (Fig 11).
Limited Warranty:
Sunjoy Industries warrants to the original purchaser that this item is free from defects in workmanship
and materials for a period of 1 year from the date of purchase, provided the item was factory-sealed at
the time of purchase and is maintained with care and used only for personal, residential purposes.
Should any manufacturing defect arise within this warranty period, Sunjoy Industries will repair or
replace (at our option) any defective merchandise upon proof of purchase; however, transportation and
delivery costs, as well as payments to a third party for assembly or disassembly of the item, remain the
responsibility of the purchaser. A purchaser of an "open box," previously-returned, or "clearance" item,
as well as original purchasers outside of the warranty period, may obtain replacement parts from Sunjoy
Industries for products in current production, at nominal cost.
Exclusions:
Items used for commercial, contract, or other non-residential purposes, or items damaged due to acts of
nature, vandalism, misuse, or improper assembly are not covered. Corrosion or rusting of hardware is
not covered. Proof of purchase (dated register receipt) is required for warranty claims. Warranty is to
the original purchaser and is non-transferable. Any replacement of warranted items will be in the original
style and color, or a similar style and color if the original is unavailable or has been discontinued. As
some states do not allow exclusions or limitations on an implied warranty, the above exclusions and
limitations may not apply. This warranty gives you specific rights, and you may also have other rights,
which vary from state to state.

1
Columpio Vineyard
Articulo No.: L-GZ330PCO-1
Felicitaciones por su compra de nuestro Columpio Vineyard de SUNJOY™. Nuestras
instrucciones claras, fáciles de seguir, paso a paso le guiaran por el modo de montaje del
principio al final.
AVISO:
zLéase y siga todos los avisos y todas las instrucciones de montaje antes de tratar de montar.
zMantenga la zona de montaje a por lo menos 6 pies (2m) de cualquier obstrucción como
valla, verja, garaje, y casa, ramas colgantes, cuerdas para tender o cables eléctricos.
zAlgunas piezas tienen bordes afilados. Póngase guantes protectores si es necesario.
zMantenga a los niños fuera de la zona de montaje.
zMonte sobre una superficie nivelada.
zNo apriete los tornillos ni las tuercas demasiado, pero apriételos hasta que queden fijos.
zAsegúrese que todos los tornillos y tuercas están fijos antes y durante el empleo.
zEsta unidad es pesada. No la monte a solas.
IMPORTANTE
Por favor tome el tiempo adecuado para leerse estas instrucciones completamente y siga cada
etapa cuidadosamente para una operación segura y fácil. Guarde este manual para poderlo
consultar en el porvenir.
Para asistencia técnica sobre el montaje o para piezas de recambio, llame a Sunjoy Industries al
1-866-578-6569 de 8h30 hasta 17h30, hora del este, o por correo electrónico a
[email protected] para asistencia.

2
Panel Lateral A 2
Base de Fijación B 4
Cubierta de la Base C 4
Traviesa D 2
Traviesa Central E1
Viga Superior de
Inclinación F4
Viga Corta G 2
Viga Larga H 2
Conexión del Techo I 1
Panel Trasero J1
Panel del Asiento K 1
Brazo Derecho L1 1
Brazo Izquierdo L2 1
Viga de Suspensión
Larga M2
Viga de Suspensión
Corta N2
Gancho de Soporte O2
Cojín del Asiento P 1
Cojín de Respaldo Q 1
Cojín Ornamental Q1 2
Toldo R 1

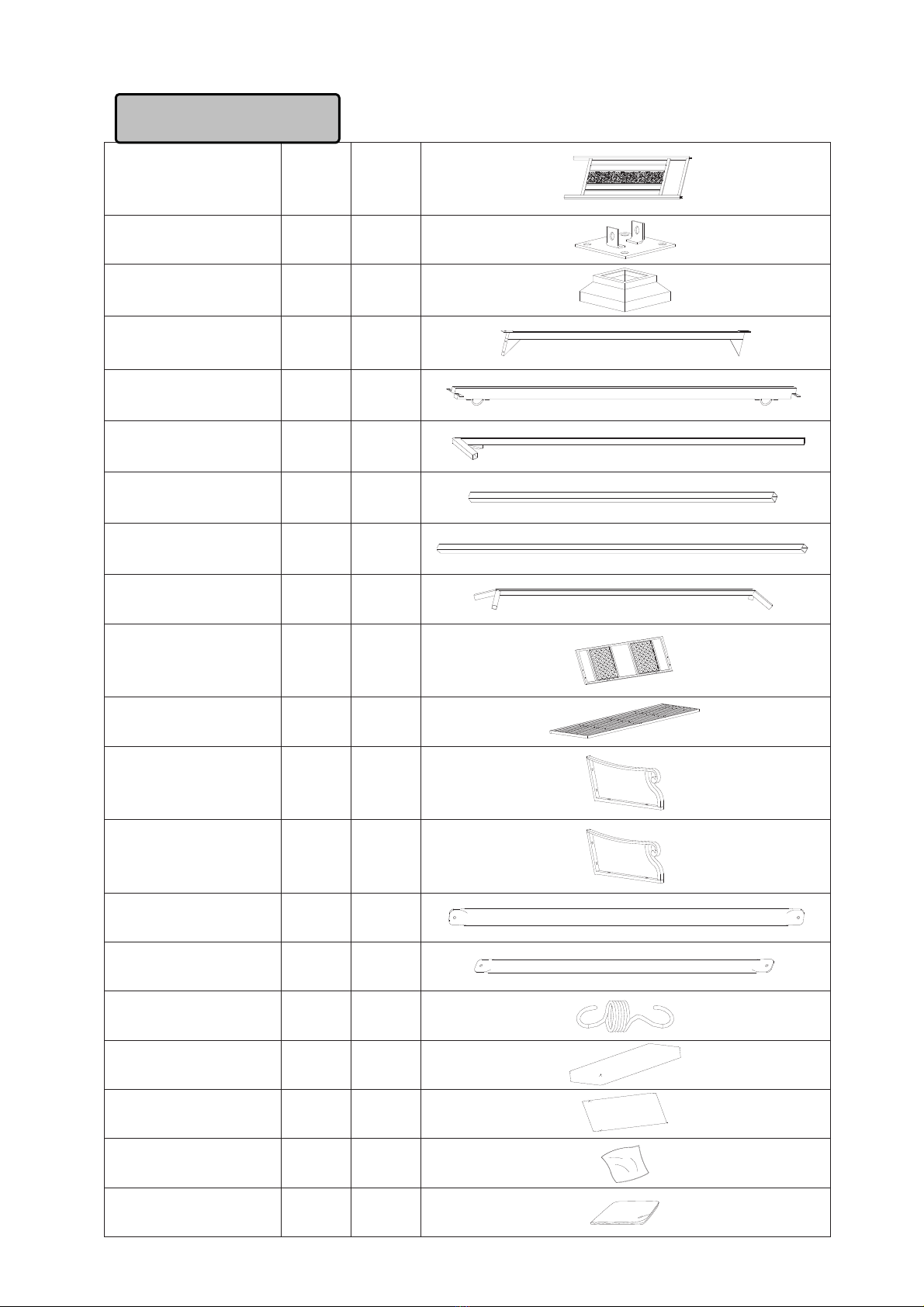

Lista de Piezas

3
Bolsa de Ferretería 1
AA Tornillo M6X15 20 Piezas
BB Arandela Llana M6 34 Piezas
CC Tornillo M6X15 4 Piezas
DD Tornillo M6X35 4 Piezas
EE Tuerca M6 4 Piezas
JJ Tornillo M6X40 2 Piezas
LL Arandela a Presión M6 4pcs
W1 Llave M6 1 Pieza

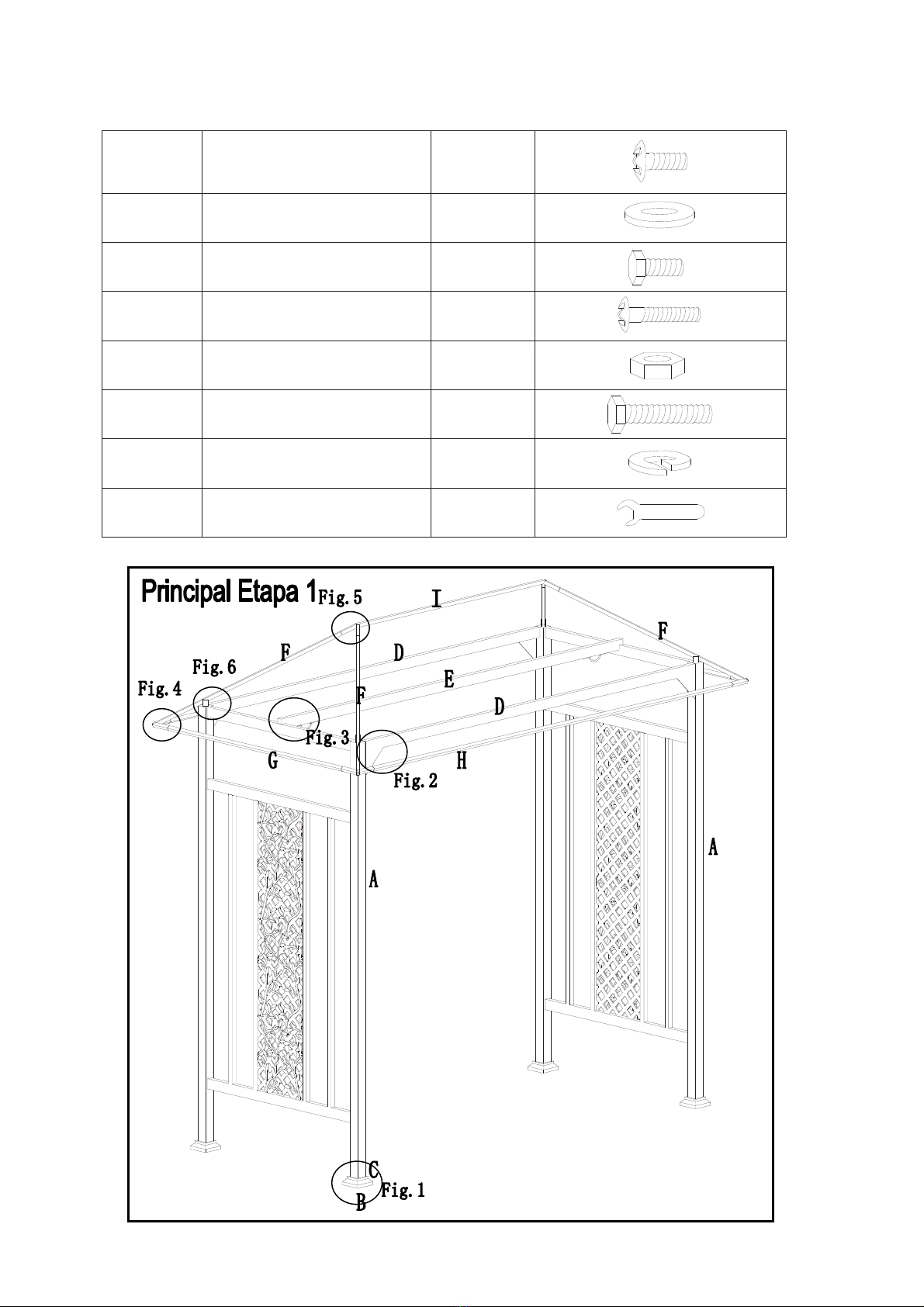

4
Etapa 1
Conecte la Cubierta de la Base C a la columna del Panel Lateral A.
Conecte la Base de Fijación B a la columna del Panel Lateral A; Fije con Tornillos AA y Arandelas Llanas
BB (Fig.1).
Etapa 2
Conecte la Traviesa D al Panel Lateral A, Fije con Tornillos AA y Arandelas Llanas BB (Fig.2).
Etapa 3
Conecte la Traviesa Central E al Panel Lateral A; fije con Tornillos CC, JJ y Arandelas Llanas BB (Fig.
3).
Etapa 4
Introduzca la Viga Corta G y la Viga Larga H en los tubos de conexión de la Viga de Inclinación F (Fig.4).
Etapa 5
Introduzca la Viga de Inclinación Superior F en la Conexión del Techo I (Fig.5).
Etapa 6
Levante la combinación completa, y coloque sobre los Paneles Laterales A.
Conecte la Viga Superior de Inclinación F al Panel Lateral A; Fije con Tornillos DD, Arandelas Llanas
BBǃArandela a Presión LL y Tuercas EE (Fig.6).
Bolsa de Ferretería 2
BB Arandela Llana M6 13 PCS
FF Tornillos
M6X35 13 PCS
GG Tornillo
M10X65 4 PCS
HH Arandela Llana M10 8 PCS

5
KK Tuerca M10 4 PCS
MM Arandela a Presión
M10 4PCS
W2 Llave M10 2 PCS

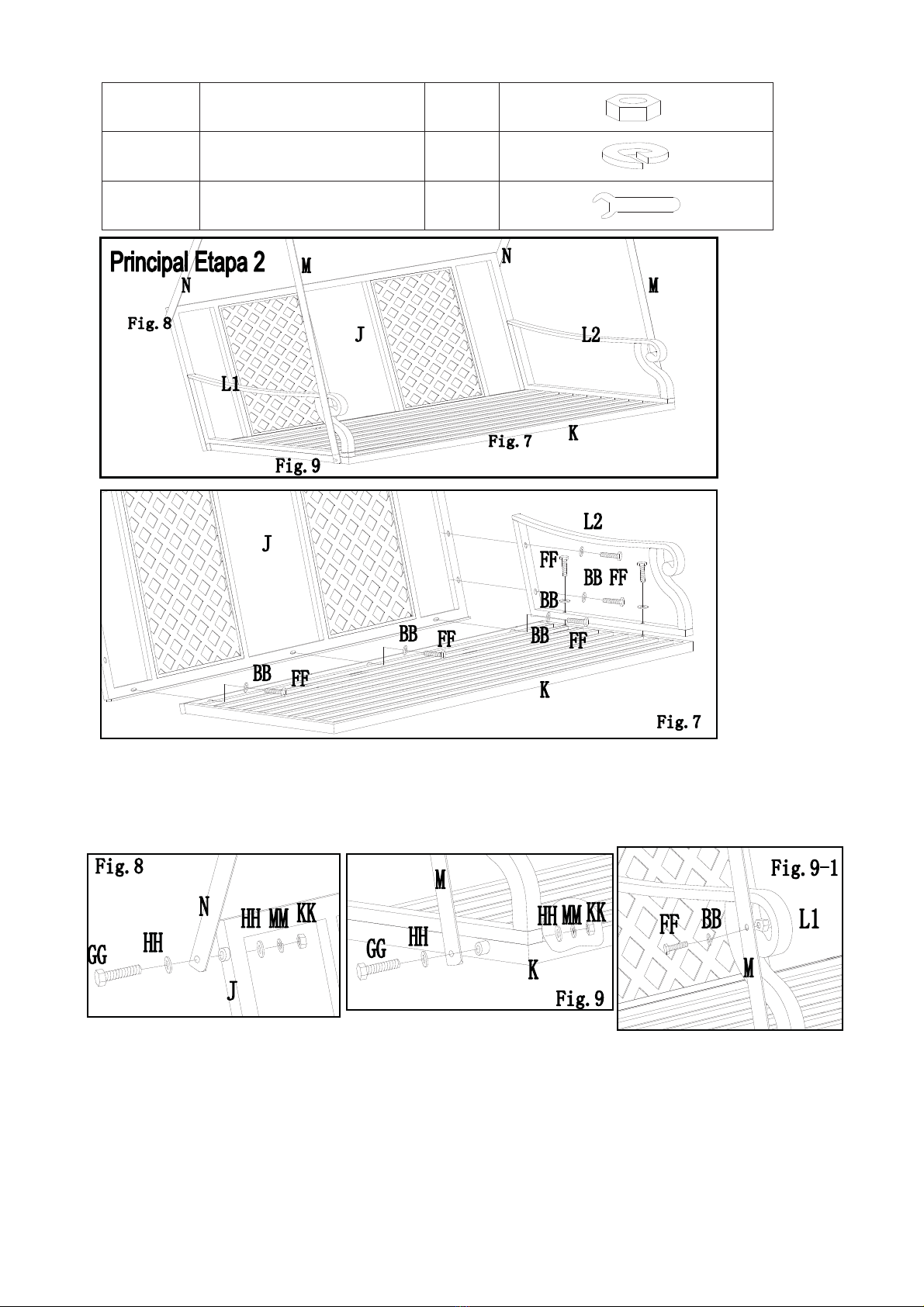

Etapa 7:
Conecte el Panel Trasero J, al Panel del Asiento K, al Brazo Izquierdo L2 y al Brazo Derecho L1 con
Tornillos FF y Arandelas Llanas. (Fig.7)
Etapa 8
Aliñe la Viga de Suspensión Corta N con el Panel Trasero J, Fije con tornillo GG, arandela llana HHǃ
Arandela a Presión MM y tuerca KK. (Fig. 8)
Etapa 9
Aliñe la Viga de Suspensión Larga M con el Panel del Asiento K, Fije con tornillo GG, arandela llana
HH ǃArandela a Presión MM y tuerca KK. (Fig. 9)

6
Aliñe también la Viga de Suspensión Larga M con el Brazo Derecho L1 y el Brazo Izquierdo L2; Fije con
tornillo FF y arandela llana BB. (Fig. 9-1).
Bolsa de Ferretería 3
II Estacas
8X180MM 16 Piezas
Etapa 10
Cuelgue el Asiento montado sobre la Traviesa Central E con el Gancho de Soporte O.
Coloque el Cojín del Asiento P y el Cojín de Respaldo Q sobre el asiento y coloque el Toldo R sobre el
techo (Fig10).
Etapa 11
Ancle el columpio a la tierra con las Estacas II (Fig. 11).
Garantía Limitada:
Sunjoy Industries garantiza, al comprador original, que este articulo esta libre de defectos en mano de
obra y materiales por un periodo de 1 año a partir de la fecha de compra, siempre y cuando el articulo
este sellado por la fabrica al momento de su compra y que se haya mantenido con cuidado y empleado
solo para uso personal, residencial. Si hubiese algún defecto de fabrica dentro del periodo de garantía,
Sunjoy Industries le rectificara o sustituirá (a nuestra opcion) cualquier mercancía defectuosa,
mostrando una prueba de compra. Sin embargo, los gastos de transporte y entrega así como los
pagos a un tercero por el montaje o el desmontaje del artículo, seguirán siendo la responsabilidad del
comprador. Un comprador de una “caja abierta”, devuelta anteriormente, o de un artículo en

7
“liquidación”, así como un comprador original fuera del periodo de garantía, podrá conseguir piezas de
recambio de Sunjoy Industries para los productos que sigan en producción, a un precio mínimo.
Exclusiones:
Los artículos que hayan sido utilizados para uso comercial, bajo contrato, o para cualquier propósito que
no sea residencial, o los artículos dañados por actos de intemperies, vandalismo, uso incorrecto, o
montaje inadecuado, no están cubiertos. La corrosión o el oxido de la ferretería no están cubiertos.
Se requiere una prueba de compra (recibo fechado) para cualquier reclamación bajo garantía. La
garantía es para el comprador original y no se puede traspasar. Cualquier sustitución de artículos
garantizados será del estilo y color original, o de un estilo y color parecido, si el original no esta
disponible o si ha sido descontinuado. Como algunos estados no permiten exclusiones o limitaciones
sobre una garantía implícita, las exclusiones y limitaciones mencionadas pueden no aplicarse en su
caso. Esta garantía le da derechos específicos, y podría usted tener también otros derechos, que
varían de un estado al otro.
