Carbest 47349 User manual

RÜCKFAHRKAMERA RV 4.3

BACKUP CAMERA SYSTEM RV 4.3

47349

DE – BENUTZERHANDBUCH

GB – INSTRUCTIONS FOR USE

FR – MODE D‘EMPLOI

IT – MANUALE D‘ISTRUZIONI

CZ – NÁVOD K OBSLUZE

2

Rückfahrkamera RV 4.3 | 47349DE

INHALTSVERZEICHNIS

1.0 EINLEITUNG�� 3

1�1 Was bedeuten die Symbole?�� 3

1�2 Funktionsweise des Rückfahrkamera-Systems �� 4

1�3 Bestimmungsgemäßer Gebrauch�� 4

1�4 Ausstattungsmerkmale des Rückfahrkamera-Systems �� 4

2.0 SICHERHEITSHINWEISE�� 5

2�1 Allgemeine Sicherheitshinweise �� 5

2�2 Sicherheitshinweise zur Montage des Rückfahrkamera-Systems�� 6

3.0 PRODUKTBESCHREIBUNG�� 8

3�1 Lieferumfang �� 8

3�2 Produktübersicht �� 9

4.0 MONTAGE / BEDIENUNG ��10

4�1 Montage des Rückfahrkamera-Systems ��10

4�2 Montage des Monitors��14

4�3 Bedienung des Monitors ��15

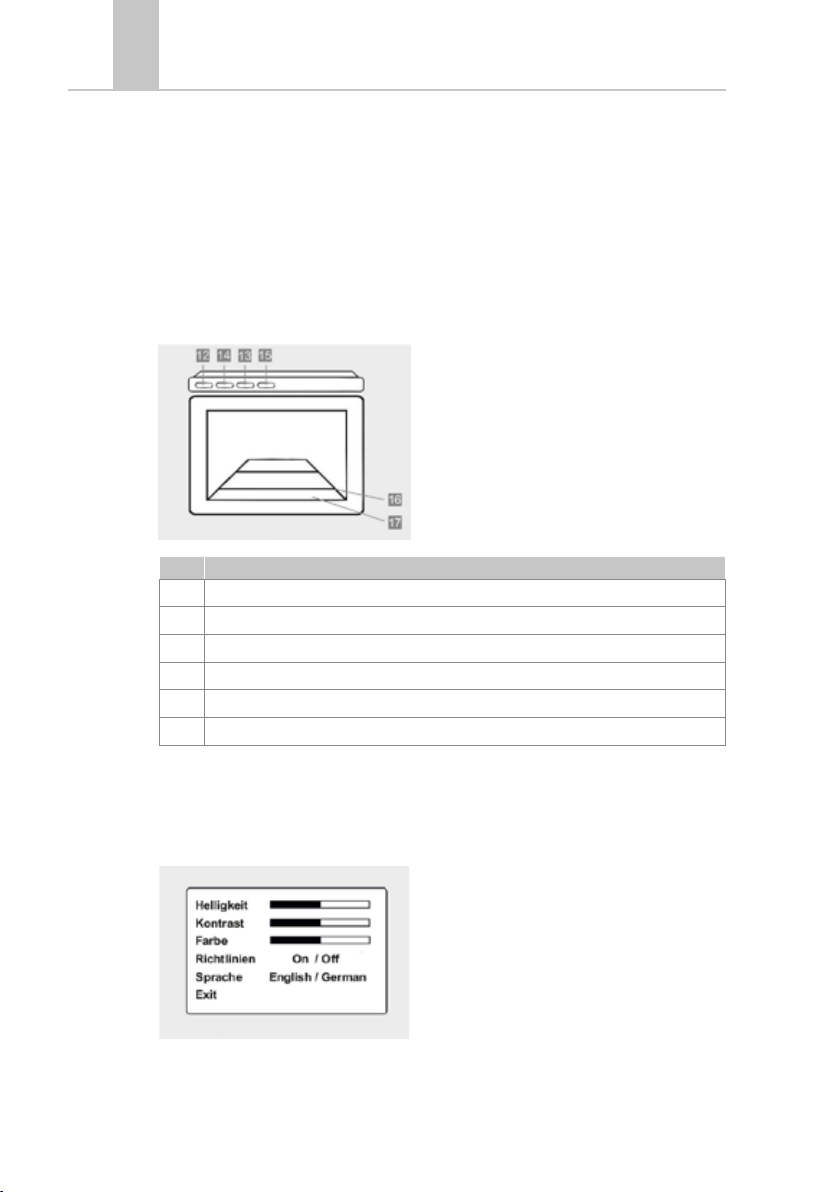

4�4 Menüeinstellungen des Monitors��15

4�5 Testen des Rückfahrkamera-Systems ��16

4�6 Sicherung wechseln��16

4�7 Fehlersuche��17

5.0 WARTUNG UND PFLEGE��18

5�1 Reinigung, Wartung und Aufbewahrung��18

6.0 TECHNISCHE DATEN�� 19

7.0 ENTSORGUNG�� 20

8.0 GEWÄHRLEISTUNG�� 20

3

Rückfahrkamera RV 4.3 | 47349DE

1.0 EINLEITUNG

Sehr geehrte Kundin,

sehr geehrter Kunde,

wir gratulieren Ihnen zu Ihrem neuen „Rückfahrkamera-System RV 4�3“ und danken

für Ihr Vertrauen� Um optimale Funktion, Leistungsbereitschaft und Sicherheit Ihres

Rückfahrkamera- Systems zu gewährleisten, bitten wir Sie, vor der ersten Inbetriebnahme die

Bedienungsanleitung zu lesen� Somit ist sichergestellt, dass Sie lange Freude an diesem Gerät

haben werden�

1.1 WAS BEDEUTEN DIE SYMBOLE?

Erklärung der Symbole und Signalworte, die in dieser Bedienungsanleitung und/oder am Gerät

verwendet werden:

Hinweis:

Für das Rückfahrkamera-System wird in dieser Bedienungsanleitung auch der Begriff Gerät

verwendet�

Bedienungsanleitung lesen!

Lebens- und Unfallgefahr für Kinder!

Achtung - Gefahr! Sicherheits- und Warnhinweise

beachten!

Warnung vor gefährlicher elektrischer

Spannung! Lebensgefahr!

Vorsicht! Gefahr elektrischer Spannung im

Bereich von Bauteilen im Kraftfahrzeug!

Entsorgen Sie Gerät, Batterien und Verpackung

umweltfreundlich!

Das Gerät ist konform gemäß der EU-Richtlinien

Geprüft nach ECE, 10R-05 2160

4

Rückfahrkamera RV 4.3 | 47349DE

1.2 FUNKTIONSWEISE DES RÜCKFAHRKAMERA-SYSTEMS

Das Rückfahrkamera-System RV 4�3 dient zur Unterstützung der Sichtverhältnisse bei

kurzzeitigem Rückwärtsfahren, z� B� beim Einparken� Durch das Drücken der Ein / Aus

Taste wird der Farbmonitor eingeschaltet und bei eingelegtem Rückwärtsgang die Aufnahme

der Kamera mit einem Funksignal vom Transmitter (Sender) an den Monitor gesendet� Der

Blickwinkel der Kamera beträgt 110 °� Durch die eingebaute Nachtsichttechnik ist eine

Bildübertragung des Senders auch bei Dunkelheit möglich� Wird der Rückwärtsgang beim

Schalten wieder verlassen, beendet der Transmitter die Funkübertragung und das Monitorbild

erlischt�

1.3 BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Rückfahrkamera-System RV 4�3 ist ausschließlich für eine zusätzliche Verbesserung der

Sichtverhältnisse bei kurzzeitigem Rückwärtsfahren mit einem Kraftfahrzeug bestimmt�

Das Rückfahrkamera-System RV 4�3 entbindet Sie nicht von der Beachtung der

Verkehrsvorschriften, der Straßenverkehrsordnung (StVO) und Ihrer Sorgfaltspflicht� Diese

Rückfahrkamera ist für eine Rückfahrgeschwindigkeit von maximal 3 km/h (Kilometer pro

Stunde) und für eine Übertragungsreichweite von maximal 10 m bestimmt�

Das Rückfahrkamera-System ist ausschließlich für den privaten Gebrauch bestimmt� Die

Verwendung der Rückfahrkamera dient nur zur Unterstützung der Sichtverhältnisse bei

der Rückwärtsfahrt mit einem Kraftfahrzeug� Es befreit Sie nicht von Ihrer Sorgfaltspflicht,

vorsichtig zu fahren und sich beim Rückwärtsfahren umzuschauen, um besonders Fußgänger

und alle anderen Verkehrsteilnehmer zu beachten!

Für den Betrieb des Rückfahrkamera-Systems wird eine Eingangsspannung von 12 V / DC

benötigt� Ein Betrieb mit 24 V / DC ist nicht möglich!

Achtung: Gefahr von Sach- und Personenschäden!

1.4 AUSSTATTUNGSMERKMALE DES RÜCKFAHRKAMERA-SYSTEMS

• Erlaubt eine bessere Sicht hinter das Fahrzeug für mehr Sicherheit

• Kabellose, verschlüsselte 2,4 GHz Funkübertragung

• Nachtsichtfunktion

• Erfreulich großer Blickwinkel (110 °)

• Abstandshilfslinien zum Hindernis

• Bedienungsfreundliche Menüführung

• Ideal für PKW, Wohnmobil und Anhänger

• Einfache und unauffällige Montage

• Die perfekte optische Rangier- bzw� Einparkhilfe

• Lieferumfang: Monitor, Monitorhalterung,12 V Kfz-Anschluss, Transmitter

(Sender),Kamera und Montagematerial

5

Rückfahrkamera RV 4.3 | 47349DE

2.0 SICHERHEITSHINWEISE

2.1 ALLGEMEINE SICHERHEITSHINWEISE

Warnung!

Lesen Sie alle Anweisungen! Das Nichtbefolgen der Sicherheitshinweise kann zu Schäden

an Eigentum, Personen oder zum Todesfall führen! Bewahren Sie diese Anleitung zum

Nachschlage auf� Bewahren Sie diese Gebrauchsanweisung für spätere Fragen auf und

händigen Sie diese bei Weitergabe des Gerätes an Dritte ebenfalls aus� Machen Sie die

Anleitung auch für Dritte zugänglich� Die Gebrauchsanweisung ist Bestandteil des Gerätes�

• Halten Sie das Rückfahrkamera-System von Kindern fern! Kinder verstehen oder

erkennen nicht die möglichen Gefahren im Umgang mit elektrischen Geräten� Lassen

Sie das Rückfahrkamera-System nicht in Kinderhände gelangen und bewahren Sie

es für Kinder unzugänglich auf� Die Kleinteile könnten von Kindern verschluckt werden und

Kinder könnten daran ersticken� Kinder könnten sich bei der Verwendung des Rückfahrkamera-

Systems verletzen� Halten Sie ebenfalls das Verpackungsmaterial fern von Kindern�

• Die Anleitung während der Lebensdauer des Produktes behalten�

• Dieses Gerät ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder

Erfahrung und / oder mangelndem Wissen benutzt zu werden, es sei denn, sie würden durch

eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen,

wie das Gerät zu benutzen ist�

• Verwenden Sie das Rückfahrkamera-System nicht zur Stromversorgung von zusätzlichen Kfz-

Geräten oder anderen Fremdgeräten�

• Sollten Sie Zweifel hinsichtlich der Installation, Bedienung oder Arbeitsweise des

Rückfahrkamera-Systems haben, wenden Sie sich an qualifiziertes Fachpersonal�

• Das Gerät erwärmt sich beim Betrieb� Platzieren Sie das Rückfahrkamera-System immer an

einem sicheren, gut belüfteten Standplatz�

• Abhängig von den Umgebungsbedingungen ist es möglich, dass Kamera und Monitor Personen

oder Gegenstände nicht immer korrekt darstellen�

• Sorgen Sie dafür, dass sich das Gerät immer in einer sicheren Umgebung befindet� Setzen

Sie das Gerät keinen mechanischen Belastungen, extremen Temperaturen, Feuchtigkeit und

Erschütterungen aus!

• Betreiben Sie das Rückfahrkamera-System nur dann, wenn keine Beschädigungen und

Funktionsstörungen am Gerät oder an den Kabeln vorhanden sind!

• Alle Reparaturen am Rückfahrkamera- System müssen von einem qualifizierten Elektriker /

qualifiziertem Fachpersonal durchgeführt werden�

• Das Rückfahrkamera-System darf nicht modifiziert (verändert) werden�

• Betreiben Sie das Rückfahrkamera-System nicht, wenn dieses fallen gelassen oder anderweitig

beschädigt wurde� Bringen Sie es zur Überprüfung oder Reparatur zu einem qualifizierten

Elektriker!

• Verwenden Sie keine anderen Kabel oder Zubehörteile� Verlängern Sie nicht die Kabel�

6

Rückfahrkamera RV 4.3 | 47349DE

• Während des Betriebs muss zur Sicherstellung ausreichender Luftzirkulation genügend

Freiraum um den Monitor und den Transmitter (Sendegerät) vorhanden sein� Diese dürfen

nicht mit Gegenständen abgedeckt sein!

• Verwenden Sie das Kabel nicht, um die Kamera oder den Transmitter (Sendegerät) zu tragen

oder daran zu ziehen�

• Zum Betrieb des Rückfahrkamera-Systems wird eine Eingangsspannung von 12 V / DC

benötigt� Trennen Sie den Monitor immer durch Ziehen am 12 V Stecker von der Stromquelle,

wenn Sie ihn nicht verwenden� Ziehen Sie zum Trennen niemals am Verbindungskabel!

• Das Eindringen von Flüssigkeiten in den Monitor muss verhindert werden! Tauchen Sie den

Monitor nicht in Flüssigkeiten! Nehmen Sie den Monitor ausschließlich in trockenem Zustand

in Betrieb�

• Die Kamera ist gegen regnerisches Wetter wassergeschützt, aber nicht wasserdicht! Tauchen

Sie die Kamera nicht in Wasser oder andere Flüssigkeiten!

• Stellen Sie sicher, dass alle Stecker und Stromkabel trocken sind� Schalten Sie das Gerät

niemals mit feuchten oder nassen Händen an!

• Das Rückfahrkamera-System kann wäh-rend der Anwendung andere drahtlose Geräte (z� B�

Mobiltelefone, Bluetooth-Geräte) stören oder von diesen gestört werden� Verwenden Sie diese

Geräte daher nicht in der Nähe des Rückfahrkamera-Systems oder dieses System nicht in der

Nähe anderer drahtloser Geräte�

• Bei extrem hohen oder niedrigen Temperaturen oder bei schnellem Temperaturwechsel ist es

möglich, dass die Kamera nicht normal funktioniert oder der Monitor Gegenstände nicht klar

anzeigt�

• Fällt starkes Licht direkt auf die Linse der Kamera, werden Gegenstände möglicherweise

überstrahlt und nicht klar angezeigt�

• Nach der Reinigung eines Fahrzeugs in einer Autowaschanlage ist es möglich, dass aufgrund

mechanischer Einwirkungen der Erfassungsbereich der Kamera verändert wurde� Bitte prüfen

Sie dies und nehmen gegebenenfalls eine Neueinstellung der Kamera vor�

2.2 SICHERHEITSHINWEISE ZUR MONTAGE DES RÜCKFAHRKAMERA-SYSTEMS

• Sichern Sie das Fahrzeug vor der Montage sowie auch bei jedem Funktionstest des

Rückfahrkamera-Systems, so dass es nicht wegrollen kann� Achtung - Verletzungsgefahr und

Gefahr der Sachbeschädigung! Immer die Handbremse ziehen und einen Gang einlegen! Bei

einem Automatikgetriebe muss die “Park-Position” eingestellt und die Handbremse angezogen

sein!

• Während der Montage des Rückfahrkamera-Systems darf das Fahrzeug nicht betrieben oder

gestartet werden!

• Halten Sie die Sicherheitsvorschriften ein, wenn das Fahrzeug aufgebockt ist oder sich auf

einer Hebebühne oder ähnlichem befindet!

• Vorsicht! Gefahr elektrischer Spannung im Bereich von Zündspulen, Verteilerkappe,

Zündkabeln, Zündkerzen und elektrischen Bauteilen im Kraftfahrzeug!

• Beachten Sie die Sicherheitshinweise und das Handbuch des Fahrzeugherstellers!

7

Rückfahrkamera RV 4.3 | 47349DE

• Führen Sie die Montage des Rückfahrkamera-Systems nur in einer sicheren Umgebung

durch! Halten Sie Kleidung, Haare, Gliedmaßen und das Rückfahrkamera-System fern von

beweglichen und heißen Motor- und Fahrzeugteilen!

• Achten Sie beim Einbau darauf, dass die Kabel sicher und fest verlegt werden� Installieren

Sie diese nicht an elektrisch leitfähigen Materialien� Falls Kabel durch scharfkantige Wände

(Bleche etc�) verlegt werden, müssen Leerrohre oder Kabelführungen verwendet werden, um

eine Beschädigung der Kabel zu vermeiden� Schützen Sie die Kabel vor Beschädigung und

knicken Sie sie nicht� Beschädigte Kabel müssen unverzüglich ausgetauscht werden!

• Kurzschlussgefahr! Achten Sie beim Anschluss der Kamerakabel an das Bordnetz des

Kraftfahrzeugs auf die richtige Polarität� Beachten Sie hierzu die Hinweise im Handbuch und

die Schaltpläne des Autoherstellers�

• Beim Einbau des Rückfahrkamera-Systems stets darauf achten, dass die Sicherheit und

Funktionsfähigkeit anderer Systeme und Geräte im Fahrzeug nicht beeinträchtigt wird! Bitte

beachten Sie hierbei die Hinweise im Handbuch des Fahrzeugherstellers�

• Bei Betriebsstörungen und Beschädigungen des Rückfahrkamera-Systems während des

Betriebs muss das Gerät sofort von der 12 V Stromversorgung des Fahrzeugs getrennt werden!

• Stellen Sie sicher, dass die Zündung und alle Verbraucher im Fahrzeug ausgeschaltet sind,

bevor Sie mit der Montage des Rückfahrkamera-Systems beginnen!

• Bei unsachgemäßem Einbau des Rückfahrkamera-Systems könnten elektronische Bauteile des

Fahrzeugs beschädigt werden� Dies könnte einen Unfall oder Brand zur Folge haben� Achtung!

Gefahr von Sach- und Personenschäden!

• Auch wenn die im 12 V Stecker eingebaute Sicherung auslöst, bleiben die Kamera und der

Funktransmitter (Sendegerät) des Rückfahrkamera-Systems weiterhin betriebsbereit�

• Sollten Sie unsicher sein, wie das Rückfahrkamera-System zu installieren ist, fragen Sie

qualifiziertes Fachpersonal um Rat oder lassen Sie das System von qualifiziertem Fachpersonal

einbauen�

• Reinigen Sie die Abdeckung der Linse der Kamera beim Entfernen von Verschmutzungen oder

Eis und Schnee so vorsichtig, dass diese nicht zerkratzt wird�

• Tragen Sie während der Montage des Rückfahrkamera-Systems keinen metallischen

Körperschmuck� Dies könnte zu einem Kurzschluß und zu Verbrennungen führen!

• Verlegen Sie die Kabel so, dass man nicht darüber stolpern kann und die Kabel nicht z� B�

durch scharfkantige Gegenstände beschädigt werden können! Führen Sie die Kabel nicht über

heiße Oberflächen!

8

Rückfahrkamera RV 4.3 | 47349DE

3.0 PRODUKT BESCHREIBUNG

3.1 LIEFERUMFANG

• 1 LCD - Monitor 4,3“ (10,9 cm)

• 1 Monitorarm mit Saugfuß

• 1 Monitorkabel mit 12 V Stecker

• 1 Kamera mit Anschlusskabel

• 2 Montagehalterungen für die Kamera

• 1 Funktransmitter (Sendegerät)

• 1 Anschlusskabel für das Sendegerät

• 4 Kabelbinder

• 2 Kabelklemmverbindungen

• 2 Schrauben mit Gewinde

• 2 Spannmuttern mit Sicherung

• 1 Kunststoffring

• 1 Bedienungsanleitung

Prüfen Sie direkt nach dem Auspacken alle Teile auf Beschädigungen und vollständigen

Lieferumfang!

Verwenden Sie das Rückfahrkamera-System nicht bei Beschädigung, fehlerhafter

Bildschirmanzeige oder wenn die Bedienungsanleitung nicht vorhanden ist!

Abbildungen können geringfügig vom Produkt abweichen� Änderungen, die dem technischen

Fortschritt dienen, vorbehalten� Dekoration nicht enthalten�

9

Rückfahrkamera RV 4.3 | 47349DE

3.2 PRODUKTÜBERSICHT

Nr. Bezeichnung

1Kamera mit 7 Infrarot-LEDs und Anschlusskabel mit Stecker zur Verbindung mit dem

Sendegerät

2Monitorkabel mit 12 V Stecker für den Anschluss am Zigarettenanzünder inkl� 1 A

(Ampere) Sicherung

3LCD - Monitor 4,3 " (10,9 cm)

4Kabelbinder zur Befestigung des Sendegerätes

5Gewindeschrauben zur Befestigung der Kamera an den Montagehalterungen

6Spannmuttern zur Befestigung der Gewindeschrauben

7Klemmverbindungen zur Verbindung mit den Kabeln des Rückfahrscheinwerfers

8Kunststoffring als Kantenschutz für die Bohrung zur Kabeldurchführung

9Halterungen für die Montage der Kamera

10 Monitorarm mit Saugfuß zur Befestigung des Monitors an der Frontscheibe

11 Funktransmitter (Sendegerät) mit Anschlusskabel und Steckerbuchse zur Kamera,

inklusive Anschlusskabel mit einem roten und schwarzen Kabel zum Anschluss an

das Rückfahrlicht und aufgeklebtem Klebeband zur Befestigung des Transmitters�

Bild 1

10

Rückfahrkamera RV 4.3 | 47349DE

4.0 MONTAGE /BEDIENUNG

4.1 MONTAGE DES RÜCKFAHRKAMERA-SYSTEMS

Achtung!

Aufgrund von verschiedenen technischen und konstruktionsbedingten Fahrzeugarten ist diese

Installationsanleitung nicht für alle Fahrzeugtypen gültig und anwendbar�

Schritt 1: Nummernschild entfernen

Entfernen Sie zuerst das hintere Nummernschild und, falls vorhanden, auch die

Nummernschildhalterung (siehe Bild 2)�

Schritt 2: Öffnung für das Kamerakabel

Suchen Sie nun im Bereich des Nummernschildes nach einer Öffnung / Bohrung zum

Fahrzeuginnenraum, damit der Stecker des Anschlusskabels

der Kamera (1) in das Fahrzeuginnere gelangen kann� Entfernen Sie zur besseren Einsicht

und Montage die Innenverkleidung im Bereich des Nummernschildes� Sollte keine Öffnung am

Fahrzeug vorhanden sein, bohren Sie ein Loch mit einem 11 mm (Durchmesser) Bohrer im

Abdeckungsbereich des Nummernschildes�

Achtung!

Achten Sie darauf, dass sich an dieser Bohrstelle keine elektrischen Kabel oder

sonstige Bauteile des Fahrzeugs befinden, welche durch die Bohrung beschädigt

werden können!

Um an der Bohrstelle das Fahrzeugblech vor Korrosion zu schützen, sollten Sie die

Blechkanten der Bohrung mit einer geeigneten Lackschicht (z� B� Lackstift vom

Fahrzeughersteller) versehen und diese ausreichend trocknen lassen�

Anschließend den Kunststoffring (8) auf die Bohrung von der Außenseite des Fahrzeugs her

aufklipsen�

Schritt 3: Kamerahalterungen befestigen

Montieren Sie die beiden Kamerahalterungen (9) und, falls vorhanden, auch die

Nummernschildhalterung� Achten Sie darauf, dass der Abstand zwischen den beiden

Halterungen (9) nicht geringer als 4 cm ist (siehe Bild 3)� Sie können die Kamera oberhalb

oder unterhalb des Kennzeichens befestigen� Im Bild 3 ist eine Montage oberhalb des

Kennzeichens dargestellt�

Bild 2

11

Rückfahrkamera RV 4.3 | 47349DE

Achtung!

Die Positionierung der Kamerahalterungen darf die Funktion der Kennzeichenbeleuchtung nicht

beeinträchtigen! Montieren Sie im Falle einer Beeinträchtigung der Kennzeichenbeleuchtung

die Kamera auf der gegenüberliegenden Seite�

Schritt 4: Befestigung der Kamera

Führen Sie den Stecker des Kamerakabels (1) durch den Kunststoffring (8) in den

Innenraum des Fahrzeugs bzw� Kofferraumdeckels� Montieren Sie die Kamera (1) mit einem

gleichmäßigen Seitenabstand auf die Kamerahalterungen (9) (siehe Bild 4)� Verwenden Sie

zum Befestigen die beiden Schrauben (5) und die beiden Spannmuttern (6) (siehe Bild 5)�

Stoppen Sie das Drehen der Spannmuttern, wenn Sie Widerstand spüren und die Kamera mit

der Halterung fest verbunden ist� Achten Sie darauf, dass der Kabelausgang auf der Rückseite

der Kamera immer nach oben zeigt, damit der maximale Schwenkbereich erhalten bleibt�

Den Kunststoffring (8) können Sie je nach Bedarf zusätzlich mit einer handelsüblichen

Abdichtungsmasse von beiden Seiten gegen eindringendes Wasser abdichten�

Bild 4

Bild 5

Bild 3

12

Rückfahrkamera RV 4.3 | 47349DE

Schritt 5: Befestigung des Kennzeichens

Montieren Sie nun das Nummernschild (siehe Bild 6)�

Schritt 6: Kamerakabel verlegen

Verlegen Sie nun das Kamerakabel (1) für die Verbindung mit dem Kabel des Funktransmitters

(11) im Innenraum / Hohlraum des Fahrzeugs� Achten Sie darauf, dass die Kabel nicht

eingeklemmt oder verknotet sind� Verbinden Sie nun den Stecker des Kamerakabels (1) mit der

Steckerbuchse des Funktransmitters (11)�

Schritt 7: Versorgungskabel des Transmitters anschließen

Nehmen Sie die Abdeckung der Rückfahrleuchte ab� Entfernen Sie die Lampenfassung aus

dem Rücklichtgehäuse� Suchen Sie die Kabelzuleitungen des Fahrzeugs zur Rückfahrleuchte�

Beachten Sie hierzu das Handbuch des Fahrzeugherstellers�

Achtung!

Vor dem Arbeiten am Fahrzeugstromkreis müssen Sie zuerst das Minuskabel von der

Fahrzeugbatterie abklemmen! Unter Umständen können gespeicherte Daten, Codes und

Programmierungen verloren gehen!

Verbinden Sie nun die 12 V + (Plus) Kabelzuleitung des Fahrzeugs für die Rückfahrleuchte

mit dem roten Kabel des Transmitters� Anschließend die 12 V - (Minus) Massekabelzuleitung

des Fahrzeugs für die Rückfahrleuchte mit dem schwarzen Kabel des Transmitters verbinden

(siehe Bild 7)�

Bild 6

Bild 7

13

Rückfahrkamera RV 4.3 | 47349DE

Verwenden Sie für das Anklemmen der Kabel an die Rückfahrleuchte

die beiden Kabelklemmen (7) und beachten Sie die folgenden Schritte

zur Verbindung der jeweiligen Kabel�

Legen Sie das 12 V + (Plus)-Kabel der Rückfahrleuchte seitlich in den

Klemmverbinder (7) ein (siehe Bild 8)�

Legen Sie das rote Kabel des Transmitters seitlich in den

Klemmverbinder (7) ein (siehe Bild 9)�

Drücken Sie mit einer Zange (nicht mitgeliefert) den herausstehenden

Metallkontakt in die Kabelklemme (7)� Dadurch werden beide Kabel

verbunden�

Schließen Sie den Sicherungsdeckel der Kabelklemme (7)�

Verbinden Sie mit der zweiten Kabelklemme (7) nun das 12 V -

(Minus) Kabel der Rückfahrleuchte des Fahrzeugs mit dem schwarzen

Kabel des Transmitters gemäß den Bildern 8 - 11� Anschließend das

Minuskabel der Fahrzeugbatterie wieder anschließen�

Achtung!

Sollten Sie sich mit der elektrischen Installation und den Anschlüssen

nicht auskennen oder bei einem dieser Schritte nicht sicher sein, fragen

Sie Fachleute bezüglich der Installation um Rat! Esbesteht die Gefahr

von Sach- und Personenschäden!

Schritt 8: Transmitter befestigen

Entfernen Sie die Schutzfolie des Klebebandes auf der Oberseite des Transmitters und kleben

Sie diesen hinter der Kofferraumverkleidung an einer geschützten Stelle fest� Befestigen

Sie den Transmitter zusätzlich mit zwei Kabelbindern (4)� Achten Sie darauf, dass sich

keine elektrischen Verbraucher in unmittelbarer Nähe des Transmitters beﬁnden, damit die

Sendeleistung nicht beeinträchtigt wird� Fixieren Sie nun die verlegten Kabel von Kamera und

Transmitter im Hohlraum des Kofferraumes mit den Kabelbindern (4)� Die verlegten Kabel

dürfen die Funktionsweise des Kraftfahrzeugs nicht beeinträchtigen!

Bild 8

Bild 9

Bild 10

Bild 11

14

Rückfahrkamera RV 4.3 | 47349DE

Schritt 9: Stromversorgung des Transmitters überprüfen

Ziehen Sie zuerst die Handbremse an und achten Sie darauf, dass kein Gang eingelegt ist�

Bei Fahrzeugen mit Automatikschaltung muss der Gang „P“ für Parksperre eingelegt sein�

Stellen Sie die Zündung auf Stufe II, starten Sie nicht den Motor! Schalten Sie den Monitor

mit der Taste (12) ein� Ist der Transmitter richtig angeschlossen, wird nun beim Einlegen des

Rückwärtsgangs ein Signal zum Monitor gesendet und der Sichtbereich der Kamera erscheint

im Monitor�

Sollte keine Bilddarstellung im Monitor erfolgen, können Sie zusätzlich bei angezogener

Handbremse (bzw� Einstellung „P“ für Parksperre bei Fahrzeugen mit Automatikschaltung),

eingeschalteter Zündung (Stufe II) und eingelegtem Rückwärtsgang die Stromversorgung der

Kamera mit einem einfachen Test überprüfen� Starten Sie nicht den Motor! Decken Sie mit

beiden angewinkelten Handﬂächen die Kamera komplett ab, damit der Umgebungsbereich der

Kamera verdunkelt wird und der Nachtsichtsensor aktiv wird� Lassen Sie eine kleine Öffnung

zwischen Ihren Daumen und sehen Sie in die Handﬂächen hinein� Ist die Kamera aktiv, werden

alle 7 LEDs um die Kamera herum rot auﬂeuchten� Leuchten die LEDs nicht auf, überprüfen

Sie die Kabel- und Anschlussverbindungen der Kamera� Beachten Sie dazu auch Punkt 4�7�

4.2 MONTAGE DES MONITORS

• Stecken Sie die eckige Monitoraufnahme des Monitorarms (10) in die vorgesehene Aussparung

auf der Rückseite des Monitors ein� Schieben Sie nun den Monitorhalter nach oben, bis dieser

eingerastet ist (siehe Bild 12)�

• Öffnen Sie die Feststellmutter und stellen Sie den gewünschten Blickwinkel des Monitors ein�

Anschließend die Feststellmutter wieder zudrehen, damit der Monitor fest fixiert ist�

• Reinigen Sie den Bereich der Windschutzscheibe, an der Sie den Saugfuß befestigen

möchten� Drücken Sie nun den Saugfuß gegen die Windschutzscheibe und drücken Sie den

Verriegelungshebel in Richtung des Saugfußes�

• Verbinden Sie nun das Monitorkabel (2) mit dem Zigarettenanzünder (12 V) des

Fahrzeugs� Verlegen Sie das Monitorkabel so, dass die Sicherheit des Fahrzeugs und der

Fahrzeuginsassen nicht beeinträchtigt oder gefährdet ist�

Bild 12

15

Rückfahrkamera RV 4.3 | 47349DE

Achtung!

Die Positionierung des Monitors darf die Sichtverhältnisse des Fahrzeugführers nicht

beeinträchtigen! Weiterhin dürfen Geräte, Bedienungseinheiten und Systeme im Fahrzeug nicht

in ihrer Funktion und Bedienbarkeit beeinträchtigt werden� Beachten Sie die geltenden Gesetze

und Sicherheitsvorschriften für Kraftfahrzeuge!

4.3 BEDIENUNG DES MONITORS

Schalten Sie den Monitor vor dem Gebrauch der Rückfahrkamera ein und danach wieder aus�

4.4 MENÜEINSTELLUNGEN DES MONITORS

Nr. Bezeichnung

12 Ein / Aus Taste, leuchtet blau auf, wenn der Monitor eingeschaltet ist

13 Menütaste zum Anwählen des jeweiligen Einstellmodus

14 Taste für Vorwärts / Erhöhen

15 Taste für Rückwärts / Verringern

16 Richtlinien (Abstandshilfslinien) im Display zur Orientierung beim Rückwärtsfahren

17 Displayanzeige

Bild 14

Bild 13

16

Rückfahrkamera RV 4.3 | 47349DE

• Drücken Sie die Ein / Aus Taste (12) , damit das Symbol auf der Taste blau aufleuchtet�

• Zur Aktivierung des Menümodus drücken Sie die Taste (M) (13)� Im Display erscheinen die

Menüeinstellungen für ca� 7 Sekunden� Der jeweilige Einstellmodus wird in gelber Schrift

dargestellt�

• Durch jedes weitere Drücken der Taste (M) können Sie zur nächsten Einstellmodusebene

wechseln�

• Mit den Tasten ( + ) (14) und ( - ) (15) können Sie folgende Menüpunkte erhöhen, verringern

oder weiterschalten:

Helligkeit: Helligkeit des Monitors einstellen

Kontrast: Kontrast des Monitors einstellen

Farbe: Farbintensität des Monitors einstellen

Richtlinien: Zu- oder abschaltbar

Sprache: Spracheinstellung Englisch / Deutsch

Exit: Menümodus beenden

• Drücken Sie im Modus „Exit“ eine ( + ) (14) oder ( - ) (15) Taste, um den Menümodus zu

beenden�

4.5 TESTEN DES RÜCKFAHRKAMERA-SYSTEMS

• Ziehen Sie zuerst die Handbremse an und achten Sie darauf, dass kein Gang eingelegt ist� Bei

Fahrzeugen mit Automatikschaltung muss der Gang „P“ für Parksperre eingelegt sein� Stellen

Sie die Zündung auf Stufe II, starten Sie nicht den Motor!

• Schließen Sie den Monitor (3) mit dem Monitorkabel (2) an den 12 V Zigarettenanzünder an�

Schalten Sie den Monitor mit der Taste (12) ein� Das Symbol auf der Taste muss blau

aufleuchten�

• Legen Sie nun den Rückwärtsgang ein� Die Bildübertragung der Kamera wird jetzt im Monitor

dargestellt�

4.6 SICHERUNG WECHSELN

• Schrauben Sie die Halteschraube heraus�

• Entnehmen Sie die Kontaktkappe, Feder und die 1 A (Ampere) Sicherung�

• Setzen Sie alle Teile mit der neuen 1 A Sicherung gemäß der abgebildeten Reihenfolge

zusammen und schrauben Sie die Halteschraube wieder auf�

Bild 15

17

Rückfahrkamera RV 4.3 | 47349DE

4.7 FEHLERSUCHE

Fehler / Störung Mögliche Ursachen Lösungen, Abhilfe

Die Zündung des Fahrzeugs

und der Monitor sind

eingeschaltet, zusätzlich ist

der Rückwärtsgang eingelegt,

aber das Display bleibt dunkel�

Die blaue LED leuchtet nicht�

Der 12 V Stecker des

Monitorkabels wurde nicht

in den Zigarettenanzünder

oder eine 12 V Buchse des

Fahrzeugs eingesteckt�

Stecken Sie den 12V Stecker

des Monitorkabels in den

Zigarettenanzünder oder eine

12 V Buchse des Fahrzeugs�

Die Sicherung im 12 V

Stecker des Monitorkabels

ist durchgebrannt und muss

ersetzt werden�

Ersetzen Sie die defekte

Sicherung im 12 V Stecker

des Monitorkabels durch eine

neue Sicherung (Siehe Punkt

4�6)�

Die Sicherung für den

rettenanzünder oder die 12

V Buchse des Fahrzeugs ist

durchgebrannt und muss

ersetzt werden�

Ersetzen Sie die defekte

Sicherung für den

Zigarettenanzünder oder

die 12 V Buchse im

Sicherungskasten des

Fahrzeugs durch eine neue

Sicherung�

Die Zündung ist eingeschaltet,

der Rückwärtsgang eingelegt,

auf dem Monitor ist aber

nichts zu sehen�

Es besteht keine Verbindung

zwischen Kamera und

Monitor� Möglicherweise

sind die Kabel der Kamera

nicht korrekt angeschlossen

bzw� haben sich gelöst�

Prüfen Sie, ob die

Anschlusskabel der

Kamera an die Kabel der

Rückfahrleuchte korrekt und

sicher befestigt sind�

Das Bild auf dem Monitor

zeigt Bildstörungen�

Andere drahtlose Geräte (z�

B� Mobiltelefon) stören das

Signal zwischen Monitor

und Kamera�

Schalten Sie andere drahtlose

Geräte (z� B� Mobiltelefon) ab�

Die drahtlose Verbindung

zwischen Monitor und

Kamera ist zu schwach und

daher die Datenübertragung

beeinträchtigt�

Richten Sie den Transmitter

näher zum Monitor hin

aus oder verändern Sie die

Position des Monitors�

Das Bild auf dem Monitor wird Möglicherweise ist die Linse

der Kamera verschmutzt�

Reinigen Sie vorsichtig die

Linse der Kamera�

Starkes Licht fällt direkt auf

die Linse der Kamera�

Die Bildqualität verbessert

sich, sobald Sie sich aus

dem Bereich der störenden

Lichtquelle entfernen�

18

Rückfahrkamera RV 4.3 | 47349DE

5.0 WARTUNG UND PFLEGE

5.1 REINIGUNG, WARTUNG UND AUFBEWAHRUNG

Vorsicht!

Schalten Sie den Monitor aus und trennen Sie vor der Reinigung des Monitors die12 V Kfz-

Stromverbindung!

• Reinigen Sie das mit einem trockenen Tuch� Verwenden Sie keine Flüssigkeiten oder scharfen

Reinigungsmittel, denn dies kann zu Verfärbungen und Beschädigungen der Geräteoberfläche

führen, und das Rückfahrkamera-System könnte beschädigt werden! Das Eindringen von

Flüssigkeiten in das Geräteinnere muss verhindert werden! Tauchen Sie das Gerät nicht in

Flüssigkeiten! Nehmen Sie das Rückfahrkamera-System ausschließlich in trockenem Zustand

in Betrieb�

• Verwahren / Lagern Sie das Rückfahrkamera-System nur in trockener Umgebung! Feuchtigkeit

kann die Elektronik des Rückfahrkamera-Systems beschädigen!

• Lagern Sie das Rückfahrkamera-System nicht bei extremen Temperaturschwankungen! Hierbei

entstehendes Kondenswasser kann die Elektronik beschädigen!

• Sollte sich das Kameragelenk im Laufe der Zeit lockern, können Sie es nachjustieren� Auf

der Rückseite der Kamera befinden sich 4 Schrauben im Innenbereich der Kamerahalterung�

Ziehen Sie diese Schrauben leicht an, um einen besseren Halt der schwenkbaren Kamera zu

erreichen� Hierzu müssen Sie die Kamera ausbauen�

19

Rückfahrkamera RV 4.3 | 47349DE

6.0 TECHNISCHE DATEN

Gerätebezeichnung: Rückfahrkamera-System RV 4.3

Artikelnummer: 47349

Betriebs- und Arbeits-temperatur: -10°C bis + 50°C (Celsius)

Rückfahrgeschwindigkeit: max� 3 km/h (Kilometer pro Stunde)

Übertragungsreichweite: max� 10 m (Meter)

Monitor

Bildschirmdiagonale: 4,3 " / 10,9 cm

Auﬂösung: 320 x 240 Pixel

Abmessung: ca� 100 x 75 x 22 mm ( L x B x H mm )

Technik: LCD-Farbdisplay

Stromversorgung: 12 V (Volt) Gleichstrom

Sicherung: 1 A (Ampere)

Sicherungstyp: F1AL250V

Kamera

Auﬂösung: 640 x 480 Pixel

Nachtsicht: 7 Infrarot-LED

Blickwinkel: 110°

Farbsensor: 1/4 " Farb-CMOS

Belichtungskorrektur: Automatisch

Weißabgleich: Automatisch

Kameraneigungswinkel: Variabel einstellbar bis ca� 30°

Stromversorgung: 12 V (Volt) Gleichstrom

IP-Klasse (Schutzart): IP68, wasserfest

Sender

Übertragung: 2,4 GHz (Gigaherz; Schwingungen pro

Sekunde)

Reichweite: max� 10 m (Meter)

Stromversorgung: 12 V (Volt) Gleichstrom

　Das Gerät ist konform gemäß der

EG-Richtlinien:

Telekommunikations- Richtlinie 2014/53/EG�

Richtlinie über elektromagnetische

Verträglichkeit (2004/30/EG)�

20

Rückfahrkamera RV 4.3 | 47349DE

7.0 ENTSORGUNG

Eine Entsorgung und Wiederverwertung des Rückfahrkamera-Systems muss zu

den gesetzlichen Bestimmungen erfolgen� Fragen Sie hierzu bei Ihrer Gemeinde

oder einem Entsorgungsunternehmen nach� Entsorgen Sie das Rückfahrkamera-

System gemäß der Elektro- und Elektronik Altgeräte EG-Richtlinie 2002/96/EG-WEEE�

Zur Entsorgung der Verpackungsmaterialien sind die geltenden Gesetze zur Müllbeseitigung zu

beachten�

8.0 GEWÄHRLEISTUNG

Der Gewährleistungszeitraum beträgt 36 Monate� Reimo behält sich das Recht vor, mögliche

Fehler zu beseitigen� Die Garantie wird für alle Schäden ausgeschlossen, die durch fehlerhafte

Verwendung oder unsachgemäße Handhabung entstanden sind�

Haftungsbeschränkungen:

Reimo ist in keinem Fall für Begleitschäden, Folgeschäden oder indirekte Schäden, Kosten,

Ausgaben, Nutzungsausfall oder Gewinnausfall haftbar� Der angegebene Verkaufspreis des

Produkts stellt den entsprechenden Betrag der Haftungsbeschränkung von Reimo dar�
