Waeco MagicWatch MWE250 User manual

MagicWatch MWE250
D9 Einparkhilfe
Montage- und Bedienungsanleitung
GB 26 Parking aid
Installation and Operating Manual
F 42 Aide au stationnement
Instructions de montage et de service
E 59 Sistema de ayuda para aparcar
Instrucciones de montaje y de uso
I 76 Ausilio per il parcheggio
Istruzioni di montaggio e d’uso
NL 93 Inparkeerhulp
Montagehandleiding en
gebruiksaanwijzing
DK 109 Parkeringshjælp
Monterings- og betjeningsvejledning
S 125 Parkeringshjälp
Monterings- och bruksanvisning
N 141 Parkeringsassistent
Monterings- og bruksanvisning
FIN 157 Henkilöauton parkkitutka
Asennus- ja käyttöohje
MWE-250-3.book Seite 1 Dienstag, 28. März 2006 4:50 16

D
Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause
WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter
der Internetadresse: www.waeco.de
GB
We will be happy to provide you with further information about WAECO products.
Please order our free catalogue with no obligation to buy on our homepage:
www.waeco.com
F
Demandez d’autres informations relatives à la large gamme de produits de la maison
WAECO. Commandez tout simplement notre catalogue gratuitement et sans
engagement à l’adresse internet suivante : www.waeco.com
E
Solicite más información sobre la amplia gama de productos de la empresa WAECO.
Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en la
dirección de Internet: www.waeco.com
I
Per ottenere maggiori informazioni sull’ampia gamma di prodotti WAECO è possibile
ordinare una copia gratuita e non vincolante del nostro Catalogo all’indirizzo Internet:
www.waeco.com
NL
Maak kennis met het omvangrijke productscala van de firma WAECO. Bestel onze
catalogus gratis en vrijblijvend onder het internetadres: www.waeco.com
DK
Bestil yderligere information om det omfattende produktudvalg fra WAECO.
Bestil vores katalog gratis og uforpligtende på internetadressen: www.waeco.com
S
Inhämta mer information om den omfattande produktpaletten från WAECO:
Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress:
www.waeco.com
N
Be om mer informasjon om det rikholdige produktutvalget fra WAECO. Bestill vår
katalog gratis uforbindtlig på Internettadressen: www.waeco.com
FIN
Pyytäkää lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme
maksutta ja sitoumuksetta internet-osoitteesta: www.waeco.com
MWE-250-3.book Seite 2 Dienstag, 28. März 2006 4:50 16

MagicWatch MWE250
3
123
4
9
6
8
5
7
1
MWE-250-3.book Seite 3 Dienstag, 28. März 2006 4:50 16

MagicWatch MWE250
4
2
3
1
54
4
2 3
MWE-250-3.book Seite 4 Dienstag, 28. März 2006 4:50 16

MagicWatch MWE250
5
6
~ 0,40 m
~ 0,95 m
~ 1,50 m
1
3
2
5
A
B
C
7
B
A
8
MWE-250-3.book Seite 5 Dienstag, 28. März 2006 4:50 16

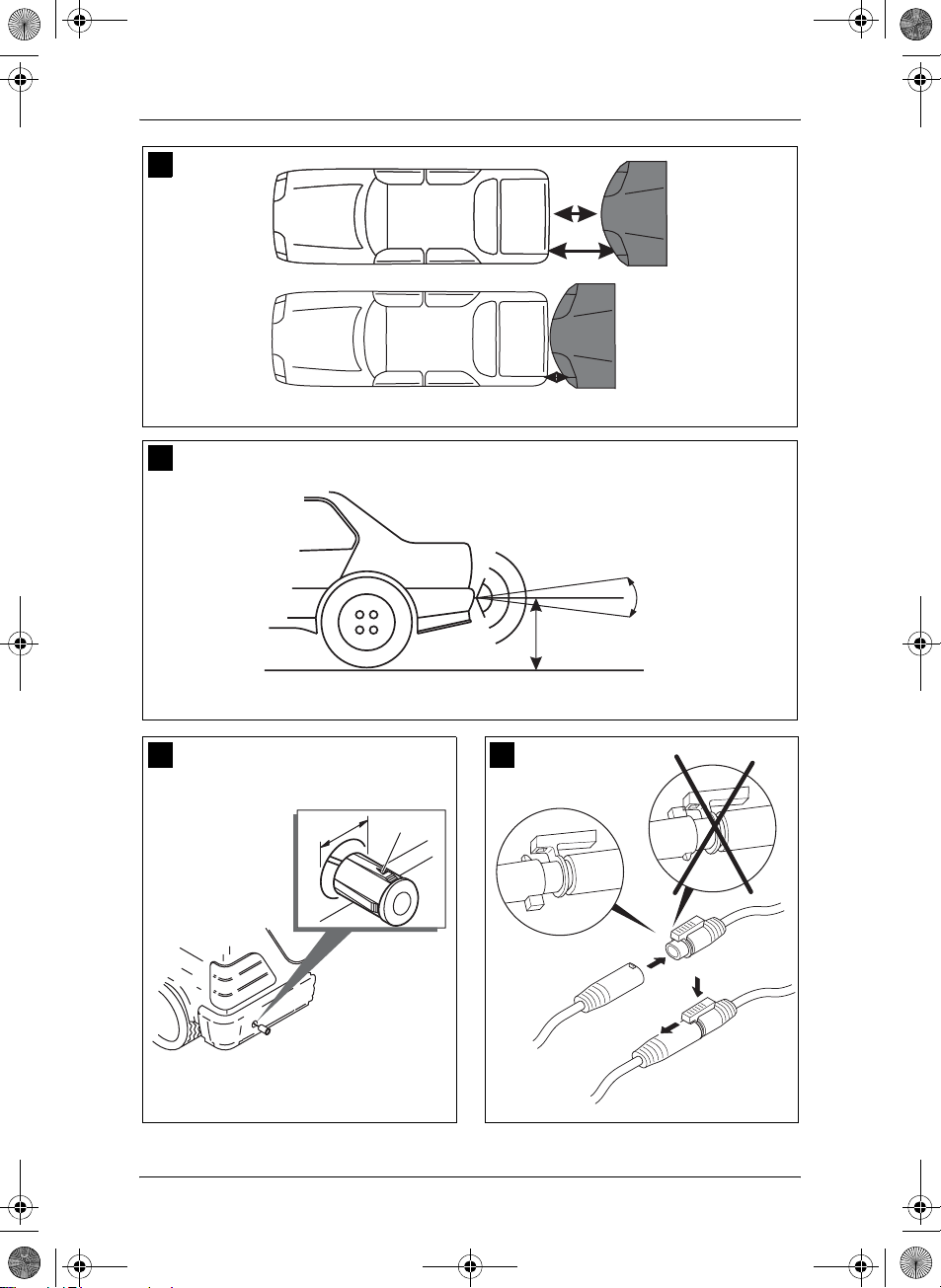

MagicWatch MWE250
6
B
B
A
9
40 – 50 cm
0°
10
A
B
12
22 mm
1
11
MWE-250-3.book Seite 6 Dienstag, 28. März 2006 4:50 16

MagicWatch MWE250
7

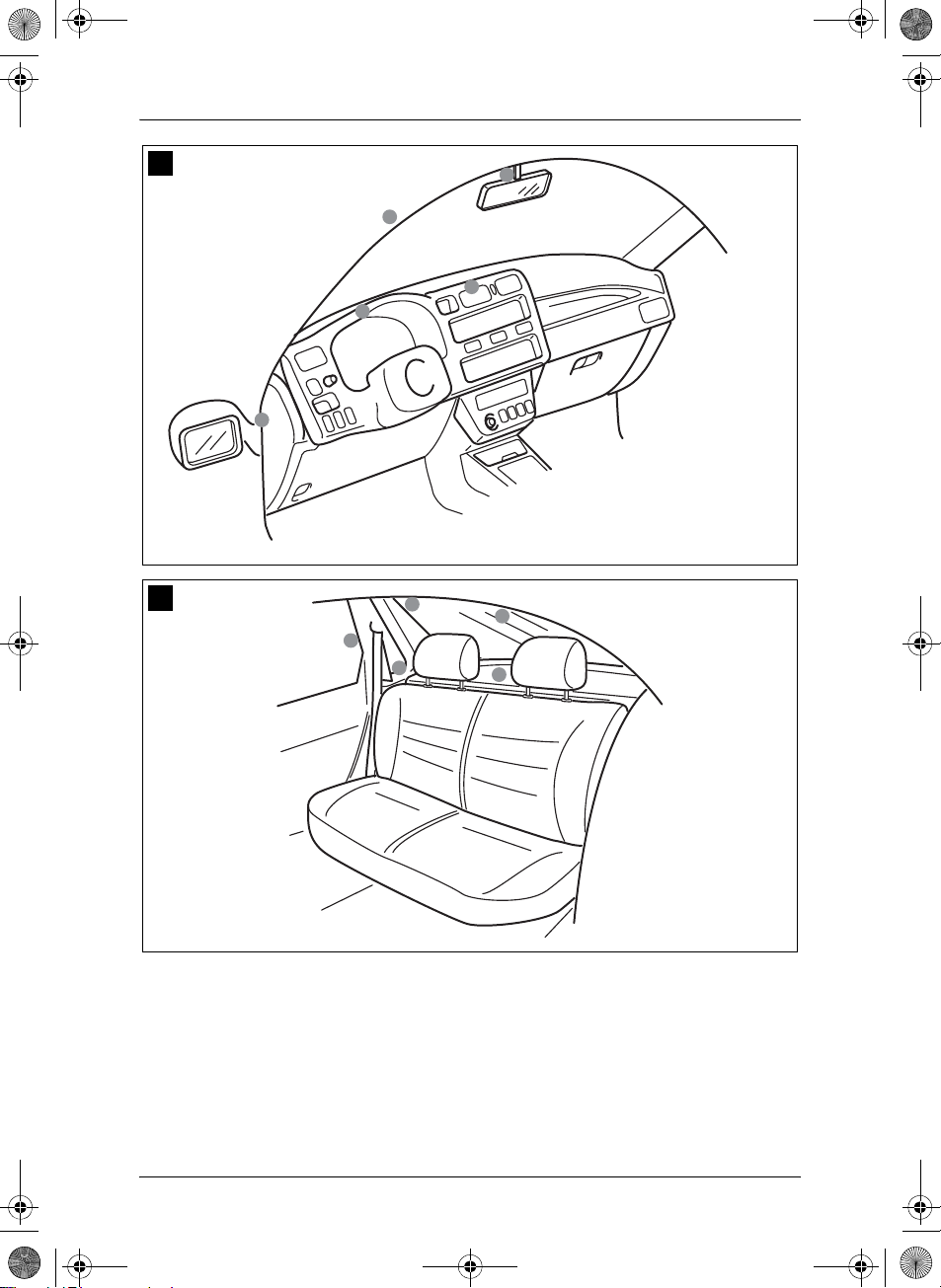

13
14
MWE-250-3.book Seite 7 Dienstag, 28. März 2006 4:50 16

MagicWatch MWE250
8
23
31
1
17
A
B
15
A
B
16
MWE-250-3.book Seite 8 Dienstag, 28. März 2006 4:50 16

MagicWatch MWE250
9
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-
fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer
Weiterveräußerung des Systems an den Käufer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . 10
2 Sicherheits- und Einbauhinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 14
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6 MagicWatch montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
7 Funktion testen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
8 MagicWatch benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
9 MagicWatch pflegen und reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . 23
10 Fehler suchen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
11 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
12 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
13 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
MWE-250-3.book Seite 9 Dienstag, 28. März 2006 4:50 16

Hinweise zur Benutzung der Anleitung MagicWatch MWE250
10
1 Hinweise zur Benutzung der Anleitung
Achtung!
Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden
führen und die Funktion des Gerätes beeinträchtigen.
Achtung!
Sicherheitshinweis, der auf Gefahren mit elektrischem Strom
oder elektrischer Spannung hinweist: Nichtbeachtung kann zu
Personen- oder Materialschäden führen und die Funktion des
Gerätes beeinträchtigen.
Hinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
2 Sicherheits- und Einbauhinweise
Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vor-
geschriebenen Sicherheitshinweise und Auflagen!
Achtung!
WAECO International übernimmt keine Haftung für Schäden auf-
grund folgender Punkte:
– Montagefehler,
– Beschädigungen am Gerät durch mechanische Einflüsse und
Überspannungen,
– Veränderungen am Gerät ohne ausdrücklicher Genehmigung
von WAECO International,
– Verwendung für andere als die in der Anleitung beschriebenen
Zwecke.
MWE-250-3.book Seite 10 Dienstag, 28. März 2006 4:50 16

MagicWatch MWE250 Sicherheits- und Einbauhinweise
11
Warnung!
Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der
Fahrzeugelektrik immer den Minuspol ab.
Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls
den Minuspol abklemmen.
Warnung!
Unzureichende Leitungsverbindungen können zur Folge haben,
dass durch Kurzschluss
– Kabelbrände entstehen,
– der Airbag ausgelöst wird,
– elektronische Steuerungseinrichtungen beschädigt werden,
– elektrische Funktionen ausfallen (Blinker, Bremslicht, Hupe,
Zündung, Licht).
Beachten Sie deshalb folgende Hinweise:
zVerwenden Sie bei Arbeiten an den folgenden Leitungen nur isolierte
Kabelschuhe, Stecker und Flachsteckhülsen.
– 30 (Eingang von Batterie Plus direkt),
– 15 (Geschaltetes Plus, hinter Batterie),
– 31 (Rückleitung ab Batterie, Masse).
Verwenden Sie keine Lüsterklemmen.

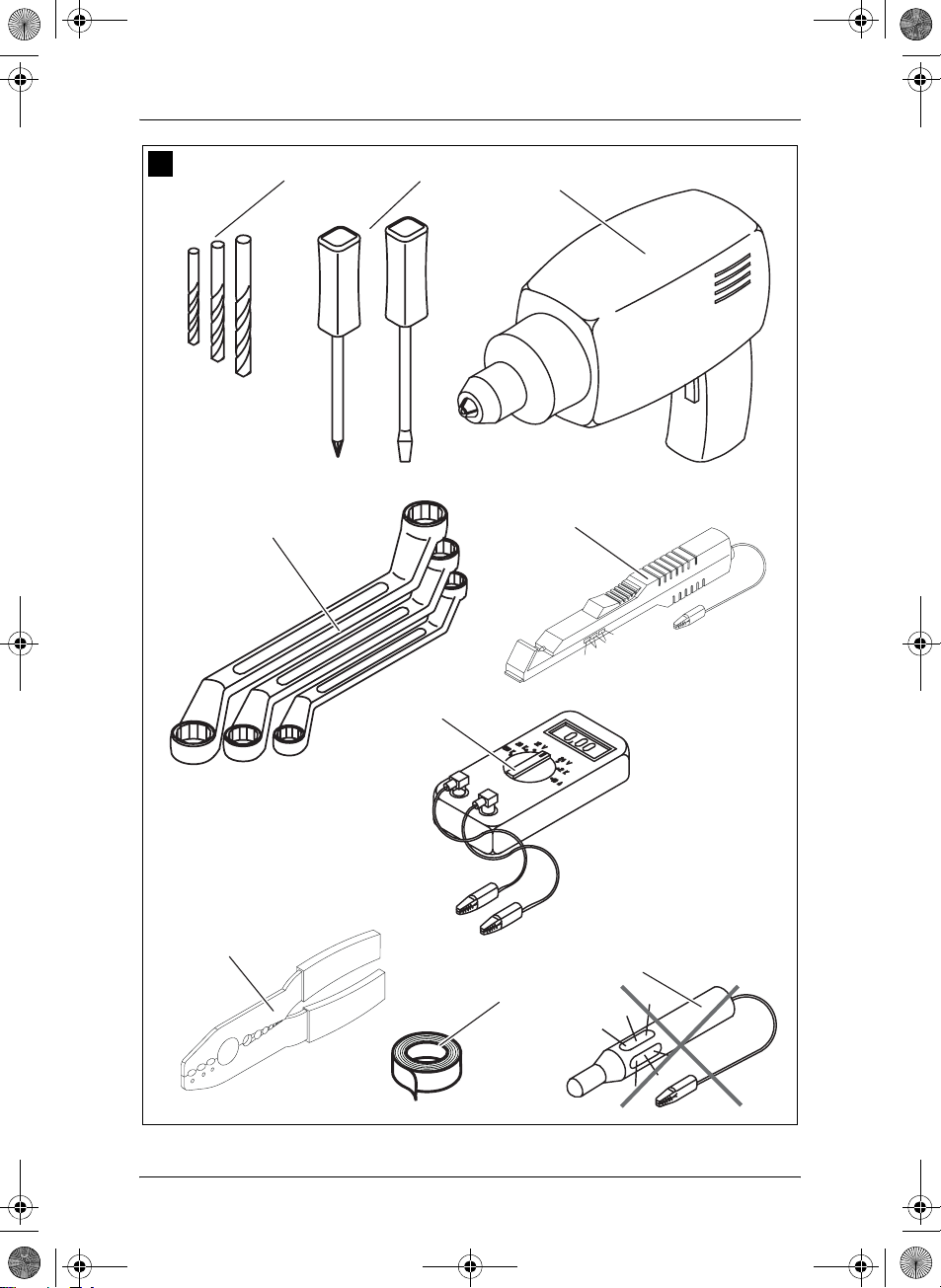

zVerwenden Sie eine Krimpzange (siehe Abb. 1.7, Seite 3) zum Verbinden
der Kabel.
zSchrauben Sie das Kabel bei Anschlüssen an Leitung 31 (Masse)
– mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masse-
schraube oder
– mit Kabelschuh und Blechschraube an das Karosserieblech.
Achten Sie auf eine gute Masseübertragung!
MWE-250-3.book Seite 11 Dienstag, 28. März 2006 4:50 16

Sicherheits- und Einbauhinweise MagicWatch MWE250
12
Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen
Speicher der Komfortelektronik ihre gespeicherten Daten.
zFolgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen:
– Radiocode
– Fahrzeuguhr
– Zeitschaltuhr
– Bordcomputer
– Sitzposition
Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungs-
anleitung.
Beachten Sie folgende Hinweise bei der Montage:
zBefestigen Sie die im Fahrzeug montierten Teile von MagicWatch so,
dass sie sich unter keinen Umständen (scharfes Abbremsen, Verkehrs-
unfall) lösen und zu Verletzungen der Fahrzeuginsassen führen
können.

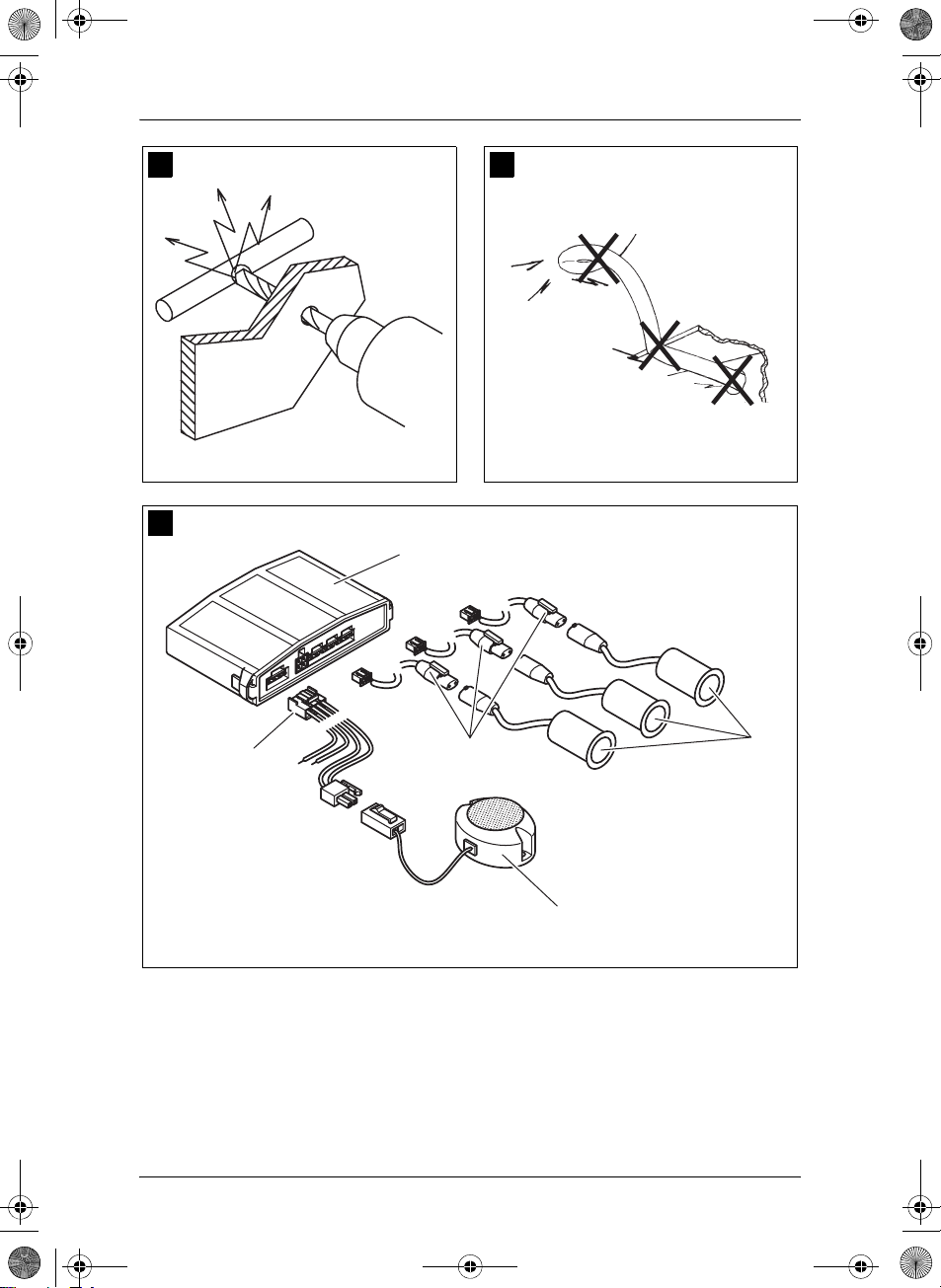

zAchten Sie beim Bohren auf ausreichenden Freiraum für den Bohrer-
austritt, um Schäden zu vermeiden (siehe Abb. 2, Seite 4).
Beachten Sie folgende Hinweise bei der Arbeit an elektrischen Teilen:
zBenutzen Sie zum Prüfen der Spannung in elektrischen Leitungen nur
eine Diodenprüflampe (siehe Abb. 1.5, Seite 3) oder ein Voltmeter (siehe
Abb. 1.6, Seite 3).
Prüflampen mit einem Leuchtkörper (siehe Abb. 1.9, Seite 3) nehmen zu
hohe Ströme auf, wodurch die Fahrzeugelektronik beschädigt werden
kann.
zBeachten Sie beim Verlegen der elektrischen Anschlüsse, dass diese
– nicht geknickt oder verdreht werden,
– nicht an Kanten scheuern,
– nicht ohne Schutz durch scharfkantige Durchführungen verlegt
werden (siehe Abb. 3, Seite 4).
zIsolieren Sie alle Verbindungen und Anschlüsse.
zSichern Sie die Kabel gegen mechanische Beanspruchung durch Kabel-
binder oder Isolierband, z. B. an vorhandenen Leitungen.
MWE-250-3.book Seite 12 Dienstag, 28. März 2006 4:50 16

MagicWatch MWE250 Lieferumfang
13
Beachten Sie insbesondere folgende Hinweise:
zBei Fahrzeugen mit LED-Rücklichtern kann der Einbau der Einparkhilfe
zu Störungen führen.
Bitte informieren Sie sich bei Ihrem jeweiligen Fahrzeughersteller.
zMontieren Sie die Sensoren möglichst nicht direkt über das Endrohr Ihrer
Auspuffanlage. Ansonsten kann es zu Fehlern bei der Anzeige kommen.
zBeachten Sie die geltenden gesetzlichen Vorschriften.
zDie Sensoren dürfen keine Signallampen verdecken.
zVerhalten Sie sich beim Rückwärtsfahren so, dass eine Gefährdung
anderer Verkehrsteilnehmer ausgeschlossen ist.
zKritische Hindernisse werden unter Umständen aufgrund physikalischer
Reflexions-Eigenschaften nicht oder nur ungenau erkannt.
zMagicWatch soll Sie zusätzlich unterstützen, d. h. das Gerät entbindet
Sie nicht von Ihrer besonderen Vorsichtspflicht beim Rückwärtsfahren.
zMagicWatch kann Sie nur bei langsamer Rückwärtsfahrt (Rangier-
geschwindigkeit) rechtzeitig warnen.
zEntfernen Sie Schnee, Eis oder Schmutz von den Sensoren, um
Funktionsbeeinträchtigungen zu vermeiden.
3Lieferumfang
Nr. in
Abb. 4, Seite 4 Menge Bezeichnung Artikel-Nr.
1 1 Steuerelektronik MWZE-250
2 3 Ultraschall-Sensoren MWSE-2
3 1 Piezo-Lautsprecher MWL-2
4 3 Verlängerungskabel Sensoren MWCC-1
5 1 Verlängerungskabel
Lautsprecher
MWLVC-1
MWE-250-3.book Seite 13 Dienstag, 28. März 2006 4:50 16

Bestimmungsgemäßer Gebrauch MagicWatch MWE250
14
4 Bestimmungsgemäßer Gebrauch
MagicWatch ist eine Einparkhilfe auf Ultraschallbasis. Es überwacht beim
Rückwärtsfahren den Raum hinter dem Fahrzeug und warnt optisch und
akustisch vor Hindernissen, die durch das Gerät erfasst werden.
MagicWatch stellt eine Unterstützung beim Rückwärtsfahren dar, es ent-
bindet Sie jedoch nicht von der besonderen Vorsichtspflicht beim Rück-
wärtsfahren.
MagicWatch ist zum Einbau in Pkws ausgelegt.
5 Technische Beschreibung
5.1 Funktionsbeschreibung
MagicWatch besteht aus drei Einbausensoren, einem Steuergerät und ei-
nem Piezo-Lautsprecher als akustischem Signalgeber. Der Piezo-Lautspre-
cher wird im Bereich der Hutablage oder Kofferraumabdeckung montiert.
Die Entfernungsmessung basiert auf dem Echo-Laufzeit-Prinzip. Die drei
Sensoren senden beim Rückwärtsfahren stetig Ultraschallsignale aus.
Die Sensoren sind Sender und Empfänger in einem und fangen das von ei-
nem Hindernis reflektierte Ultraschallsignal auf. Die Entfernung zum Hinder-
nis wird durch die Laufzeit der Ultraschallsignale berechnet und durch den
Piezo-Lautsprecher über eine Pulstonfolge signalisiert. Je näher das Hinder-
nis kommt, umso schneller wird die Tonfolge.
Die Sensoren werden in den Stoßfänger eingebaut. Die Sensoren dürfen
lackiert werden, aber nicht mit einer Mehr-Schicht-Lackierung, da diese
die Funktionalität der Sensoren beeinträchtigt.
Da die Sensoren mit eigenen Verstärkern ausgestattet sind, können Sie die
Verbindung zwischen Sensor und Steuergerät auf eine Gesamtlänge von bis
zu 10 m verlängern.
Verwenden Sie ausschließlich WAECO-Kabel (MWCS-1).
Andernfalls ist kein einwandfreier Betrieb gewährleistet.
MWE-250-3.book Seite 14 Dienstag, 28. März 2006 4:50 16

MagicWatch MWE250 Technische Beschreibung
15
Defekte Sensoren können Sie ohne Demontage des Stoßfängers aus-
tauschen. Hierzu gibt es eine Steckverbindung kurz hinter dem Sensor.
5.2 Erfassungsbereich
Der Erfassungsbereich von MagicWatch ist in drei Zonen aufgeteilt (siehe
Abb. 5, Seite 5):
zZone 1
Diese Zone ist der erste Grenzbereich. Hier werden kleine oder schlecht
reflektierende Gegenstände unter Umständen nicht erfaßt.
zZone 2
In dieser Zone werden nahezu alle Objekte angezeigt.
zZone 3
In dieser Zone werden nahezu alle Objekte angezeigt, aber es können
Gegenstände in den toten Winkel der Sensoren geraten.
Es können Situationen auftreten, in denen MagicWatch Objekte
nicht wahrnimmt oder aufgrund ihrer physikalischen Beschaffen-
heit den Abstand nicht korrekt signalisiert.
Beachten Sie hierzu die folgenden vier Beispiele.
Beispiel 1 (siehe Abb. 6, Seite 5)
Objekte, die sich von vornherein nicht im Erfassungsbereich der Sensoren
befinden, können auch nicht wahrgenommen werden.
Beispiel 2 (siehe Abb. 7, Seite 5)
Bei zerklüfteten Objekten wird nicht unbedingt der kürzeste Abstand signa-
lisiert. Im Beispiel wird A nicht signalisiert, sondern nur B oder C.
Beispiel 3 (siehe Abb. 8, Seite 5)
Bei schrägen Hindernissen wird der kürzeste Abstand A signalisiert.
MWE-250-3.book Seite 15 Dienstag, 28. März 2006 4:50 16

MagicWatch montieren MagicWatch MWE250
16
Beispiel 4 (siehe Abb. 9, Seite 6)
Im dargestellten Fall wird MagicWatch den Abstand A anzeigen. Beim
Heranfahren an das Fahrzeug wird nach Übergang der akustischen Anzeige
in den Stoppbereich beim noch näheren Heranfahren die Distanz A in den
toten Bereich geraten, so dass MagicWatch dann die Entfernung von Punkt
B signalisiert.
Achtung!
Wie die vier Beispiele zeigen, können Situationen auftreten, in
denen das Gerät ein Objekt nicht oder nicht die kürzeste Entfer-
nung dazu anzeigt.
Das Gerät entbindet Sie nicht von Ihrer besonderen Vorsichts-
pflicht beim Rückwärtsfahren. Setzen Sie also immer nur mit äu-
ßerster Vorsicht zurück.
Wenn ein Objekt in den nicht überwachten Bereich der Sensoren
gerät, zeigt MagicWatch automatisch die Entfernung zum
nächsten Objekt an. Das bedeutet, der Piezo-Lautsprecher springt
dann von der schnellen in die mittlere Tonfolge um.
Halten Sie in diesem Fall immer sofort das Fahrzeug an, und
prüfen Sie die Situation.
6 MagicWatch montieren
6.1 Benötigtes Werkzeug
Für Einbau und Montage benötigen Sie folgende Werkzeuge:
zSatz Bohrer (siehe Abb. 1.1, Seite 3)
zBohrmaschine (siehe Abb. 1.2, Seite 3)
zSchraubendreher (siehe Abb. 1.3, Seite 3)
zSatz Ring- oder Maulschlüssel (siehe Abb. 1.4, Seite 3)
MWE-250-3.book Seite 16 Dienstag, 28. März 2006 4:50 16

MagicWatch MWE250 MagicWatch montieren
17
Für den elektrischen Anschluss und seine Überprüfung benötigen Sie
folgende Hilfsmittel:
zDiodenprüflampe (siehe Abb. 1.5, Seite 3) oder Voltmeter (siehe
Abb. 1.6, Seite 3)
zKrimpzange (siehe Abb. 1.7, Seite 3)
zIsolierband (siehe Abb. 1.8, Seite 3)
zGgf. Kabeldurchführungstüllen
Zur Befestigung der Steuereinheit und Kabel benötigen Sie ggf. noch
weitere Schrauben und Kabelbinder.
6.2 Sensoren montieren
Wichtig für die einwandfreie Funktion des Gerätes ist die korrekte
Ausrichtung der Sensoren.
Wenn diese auf den Boden zeigen, werden z. B. Bodenuneben-
heiten als Hindernis angezeigt. Wenn sie zu weit nach oben
zeigen, werden vorhandene Hindernisse nicht erkannt.
Beachten Sie folgende Daten bei der Montage:
zDie maximale Reichweite liegt bei ca. 1,5 m.
zDamit die Fahrzeugecke (Blinker etc.) überwacht werden kann, sollte der
Sensor nicht weiter als 0,3 m davon entfernt montiert werden.
zDer Abstand der Sensoren zum Boden sollte mindestens 40 cm und
maximal 50 cm betragen (siehe Abb. 10, Seite 6).
zDer Montageort sollte möglichst eben sein, damit der Deckring des
Sensors auf dem Stoßfänger liegt.
Der Sensor ist mit einem Montagewinkel von ca. +5° vertikal voreinge-
stellt. Der Deckring wird dafür nach unten dicker.
Beachten Sie, dass die Sensoren eine bestimmte Ausrichtung haben
müssen. Die Oberseite des Sensors ist mit einem ▼markiert (siehe
Abb. 11.1, Seite 6).
zDie Sensoren dürfen lackiert werden, aber nicht mit einer Mehr-
Schicht-Lackierung, da diese die Funktionalität der Sensoren beein-
trächtigt.
MWE-250-3.book Seite 17 Dienstag, 28. März 2006 4:50 16

MagicWatch montieren MagicWatch MWE250
18
Gehen Sie bei der Montage wie folgt vor:
➤Wählen Sie einen Montageplatz am Stoßfänger, der möglichst senkrecht
zur Straßenoberfläche liegt (siehe Abb. 11, Seite 6).
zDie Steckverbinder müssen gepolt verbunden werden. Ein Sperrstift ver-
hindert die Verpolung (siehe Abb. 12 A, Seite 6).
zAchten Sie darauf, dass die Verriegelung einrastet (siehe Abb. 12 A,
Seite 6). Nur so ist ein störungsfreier Betrieb möglich.
Zum Lösen der Verbindung drücken Sie auf den Halter und ziehen
Stecker und Buchse auseinander (siehe Abb. 12 B, Seite 6).
zSollte ein Sensorkabel nicht lang genug sein, können Sie Verlängerungs-
kabel mit einer Länge von einem Meter (MWCD-1) als Zubehör bestellen.
Achtung!
Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher,
dass keine elektrischen Kabel oder andere Teile des Fahrzeuges
durch Bohren, Sägen und Feilen beschädigt werden.
➤Bohren Sie für jeden Sensor ein Loch mit einem Durchmesser von 22 mm
in den Stoßfänger.
➤Schrägen Sie die Bohrung für eine bessere Passgenauigkeit unten auf
der Stoßfängerinnenseite etwas ab. Das Sensorgehäuse kann nun leicht
schräg nach unten eingeschoben werden.
➤Führen Sie die Kabel der Sensoren durch die entsprechende Bohrung.
➤Stecken Sie jeden Sensor in die entsprechende Bohrung, bis er einrastet.
MWE-250-3.book Seite 18 Dienstag, 28. März 2006 4:50 16

MagicWatch MWE250 MagicWatch montieren
19
6.3 Verlängerungskabel der Sensoren verlegen
Beachten Sie beim Verlegen der Verlängerungskabel, dass diese
znicht stark geknickt oder verdreht werden,
znicht an Kanten scheuern,
znicht ohne Schutz durch scharfkantige Durchführungen verlegt werden
(siehe Abb. 3, Seite 4).
Hinweis!
Die Verlängerungskabel sind markiert: L (Links) und R (Rechts).
Diese Markierung dient zur Orientierung beim Anschluss an die
Steuerelektronik, damit eine korrekte Anzeige am Display
gewährleistet ist.
Achtung!
Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher,
dass keine elektrischen Kabel oder andere Teile des Fahrzeuges
durch Bohren, Sägen und Feilen beschädigt werden.
➤Schützen Sie jeden Durchbruch an der Außenhaut der Karosserie durch
geeignete Maßnahmen gegen Wassereinbruch, z. B. durch Abspritzen
des Kabels und der Durchführungstülle mit Dichtungsmasse.
➤Verwenden Sie für die Verlegung der Verlängerungskabel in den Koffer-
raum möglichst vorhandene Gummistopfen.
Wenn keine Gummistopfen vorhanden sind, fertigen eine entsprechende
Bohrung von ca. Ø 13 mm an, und setzen Sie eine Kabeldurchführungs-
tülle ein.
Hinweis!
Ziehen Sie die Steckbuchsen der Verlängerungskabel durch die
Kabeldurchführungstülle, bevor Sie die Tülle in die Karosserie
einsetzen.
➤Verlegen Sie die Verlängerungskabel so in den Kofferraum, dass sie
unter keinen Umständen beschädigt werden können (z. B. durch Stein-
schlag).
➤Befestigen Sie die Verlängerungskabel sorgfältig hinter der Stoßstange.
➤Stecken Sie die Stecker der Sensoren in die Buchsen der betreffenden
Verlängerungskabel (siehe Abb. 15 A, Seite 8).
MWE-250-3.book Seite 19 Dienstag, 28. März 2006 4:50 16

MagicWatch montieren MagicWatch MWE250
20
6.4 Steuerelektronik befestigen
Berücksichtigen Sie folgende Hinweise bei der Auswahl des Montageortes
für die Steuerelektronik:
zBeachten Sie die Längen der Sensorenkabel.
zDie Steuerelektronik darf nicht beschädigt werden, wenn Sie Gepäck
oder Gegenstände in den Kofferraum laden.
➤Befestigen Sie die Steuerelektronik an einer geeigneten Stelle im Koffer-
raum.
Die Steuerelektronik darf keiner Feuchtigkeit ausgesetzt sein.
Hinweis!
Die Verlängerungskabel sind markiert: L (Links) und R (Rechts).
Diese Markierung dient zur Orientierung beim Anschluss an die
Steuerelektronik, damit eine korrekte Anzeige am Display
gewährleistet ist. Sie finden diese Markierung auch an der Steuer-
elektronik.
Die Steckbuchse ist verpolungssicher: Sie können sie nur in einer
Richtung auf den Anschluss stecken.

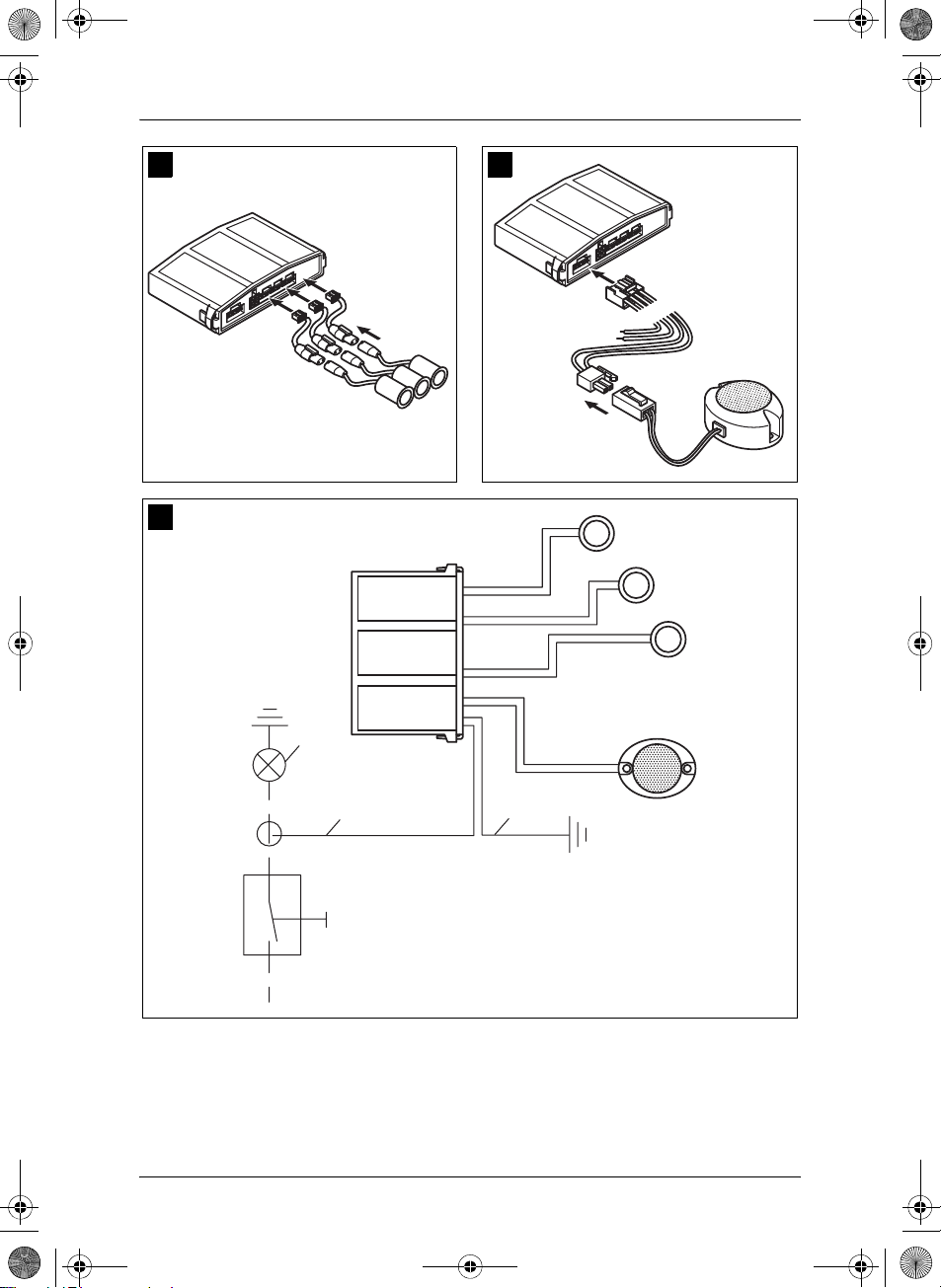

➤Stecken Sie die Steckbuchsen der Sensorkabel auf die Anschlüsse der
Steuerelektronik (siehe Abb. 15 B, Seite 8).
Achten Sie darauf, dass die Verriegelung einrastet.
MWE-250-3.book Seite 20 Dienstag, 28. März 2006 4:50 16
