Carbest POWER SOLAR PANEL 120 Installation instructions

POWER SOLAR PANEL 120
FOLDABLE SOLAR KIT
82506
USB
5 V / 1.2 A
5m CABLE
INCL.
3 ADAPTER
SUNPOWER
INCL.
SOLAR CHARGE
CONTROLLER
120
WAT T
POWER
SIZE
(mm)
1462x560x4
OPEN
SIZE
(mm)
CLOSED
440x560x20
DE – BENUTZERHANDBUCH
UK – USER'S INSTRUCTION

2
INHALT
GEWÄHRLEISTUNG/ENTSORGUNGSHINWEISE ��������������������������������������������02
POWER SOLAR PANEL 120 ���������������������������������������������������������������������������03
INSTALLATION ����������������������������������������������������������������������������������������������03
SICHERHEITSINFORMATIONEN FÜR SOLAR LADEREGLER LS1012EU�����������04
ÜBERBLICK ��������������������������������������������������������������������������������������������������04
PRODUKTMERKMAL�������������������������������������������������������������������������������������04
LED ANZEIGEN UND BATTRIESTATUS�����������������������������������������������������������05
INBETRIEBNAHME����������������������������������������������������������������������������������������06
SCHUTZ��������������������������������������������������������������������������������������������������������06
PROBLEMLÖSUNGEN �����������������������������������������������������������������������������������07
TECHNISCHE ANFORDERUNGEN������������������������������������������������������������������07
GEWÄHRLEISTUNG
Der Gewährleistungszeitraum beträgt 36 Monate. Reimo behält sich das Recht
vor, mögliche Fehler zu beseitigen. Die Garantie wird für alle Schäden aus-
geschlossen, die durch fehlerhafte Verwendung oder unsachgemäße Handha-
bung entstanden sind. Haftungsbeschränkungen: Reimo ist in keinem Fall
für Begleitschäden, Folgeschäden oder indirekte Schäden, Kosten, Ausgaben,
Nutzungsausfall oder Gewinnausfall haftbar. Der angegebene Verkaufspreis
des Produkts stellt den entsprechenden Betrag der Haftungsbeschränkung von
Reimo dar.
ENTSORGUNGSHINWEISE
Entsorgen Sie elektronische Geräte nicht unsortiert im Hausmüll. Nutzen Sie
separate Sammelstellen. Kontaktieren Sie die Kommunalverwaltung für Infor-
mationen, welche Sammelstellen verfügbar sind. Wenn elektronische Geräte auf
Müllhalden entsorgt werden, können gefährliche Substanzen ins Grundgewasser
und somit in die Lebensmittelkette gelangen und Ihre Gesundheit und Ihr Wohl-
befinden schädigen. Wenn alte Geräte mit neuen Geräten ersetzt werden, ist der
Händler verpflichtet, Ihr altes Gerät zur Entsorgung kostenlos zurückzunehmen.
DCarbest Power Solar Panel 120| 82506

3
POWER SOLAR PANEL 120
• Faltbares Solarpanel
• 120 W Leistung
• Rückseitig vormontierter Laderegler
mit integriertem USB-Anschluss (5 V/1,2A)
• 4 m Anschlußkabel
• Inklusive 3 Adapter mit jeweils 1m Anschlußkabel: Krokodilklemmen,
Zigarettenanzünderkabel, Power Plug
• Mobiles Laden Ihrer 12 V Batterie
• 10 A Laderegler integriert
• Einklappbare Standfüße
• Integrierte Tasche zur Aufbewahrung
der Kabel
Sunpower Zellen 36
Leistung 120 W
Nennspannung 20,88 V
Dauerleistung 5,97 A
Leerlaufspannung 24,64 V
Kurzschlussstrom 6,32 A
Max. Systemspannung 45 V DC
Wirkungsgrad 22,60 %
Arbeitstolleranz ± 3%
Betriebstemperatur -40°C ˜+85°C
INSTALLATION
1. Entnehmen Sie das gefaltete Solarpanel und klappen Sie die drei Panels nach
außen. Klappen Sie die Stützbeine aus.
2.Nehmen Sie die komplette Länge der Batteriekabel und schließen Sie die
Batterieklemmen an eine 12 V-Batterie: +positiv (rot) und -negativ (schwarz).
Vergewissern Sie sich, dass die Anschlüsse fest sind.
HINWEIS|Das Set sollte mit einer Batterie verbunden sein, die mindes-
tens 8V erzeugt, um den Solarregler zu starten. Falls Ihre 12V-Batterie
vollständig entladen ist, laden Sie diese soweit auf bis sie mindestens 8V
erreicht.
3.Wenn Sie das Set mit der Batterie verbinden, schaltet sich die LCD-Anzeige des
Solarreglers automatisch ein.
Bitte lesen Sie die folgenden Informationen zum Solarladeregler LS1012EU
sorgfältig durch, bevor Sie die Batterieklemmen mit den Polen der 12 V-Batterie
verbinden.
!
D

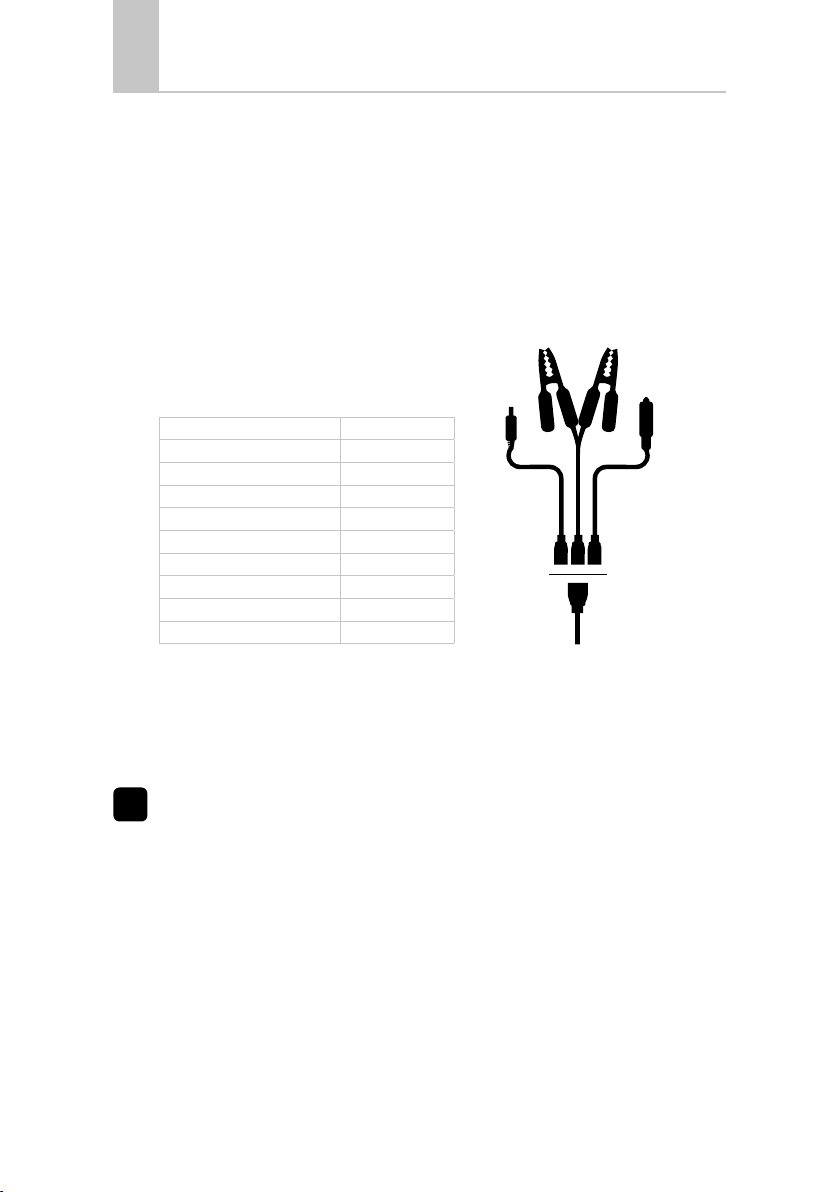

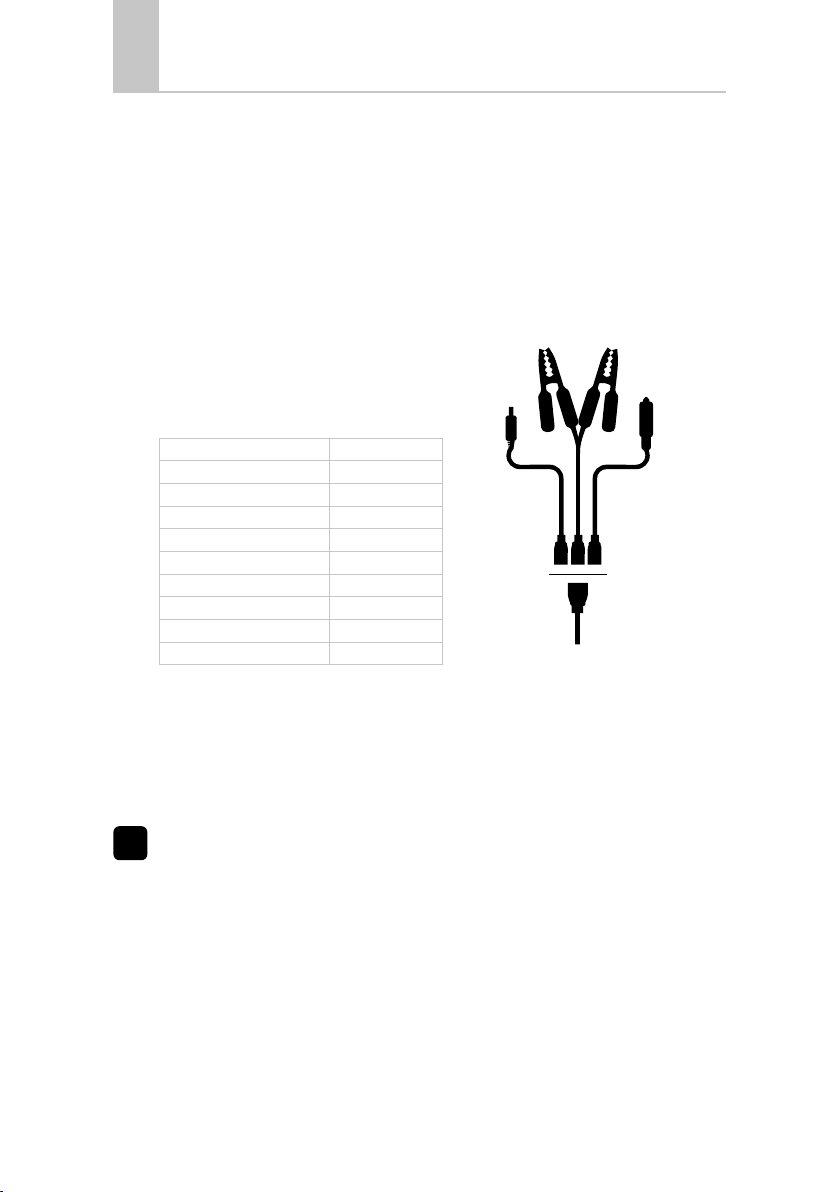

Batterieklemmen
Power Plug
Zigaretten-
anzünder
Adapter 1 m
Adapter
vom Panel 4m
Carbest Power Solar Panel 120| 82506

4
D
SICHERHEITSINFORMATIONEN FÜR SOLAR LADEREGLER LS1012EU
•Lesen Sie die Instruktionen in dieser Bedienungsanleitung bitte vollständig
durch bevor Sie mit der Installation beginnen.
•Versuchen Sie NICHT den Regler zu demontieren um ihn zu reparieren.
•Die Stromanschlüsse müssen fest sein, um eine übermäßige Erwärmung
durch einen Wackelkontakt zu vermeiden.
•Laden Sie nur Akkus, die den Parametern des Reglers entsprechen.
•Stromschlaggefahr: Es können hohe Spannungen entstehen, wenn der Regler
in Betrieb ist.
ÜBERBLICK
Der LS1012EU Solarregler ist ein PWM-Laderegler mit USB-Ausgang,
der sich durch Folgendes auszeichnet:
•3-Stufen intelligente PWM Ladung
•3 Lademöglichkeiten: AGM, GEL, Blei-Säure-Batterien
•Die LED-Anzeige zeigt den Ladezustand der Batterie an
•Batterietemperaturkompensation
•Verschiedene Einstellungen ermöglichen einen angenehmen und
komfortabelen Betrieb
•Mit dem USB-Port können elektronische Geräte aufgeladen werden
•Der Batterietyp und der Verbraucherausgang können per Tastendruck
eingestellt werden
•Umfangreicher elektronischer Schutz

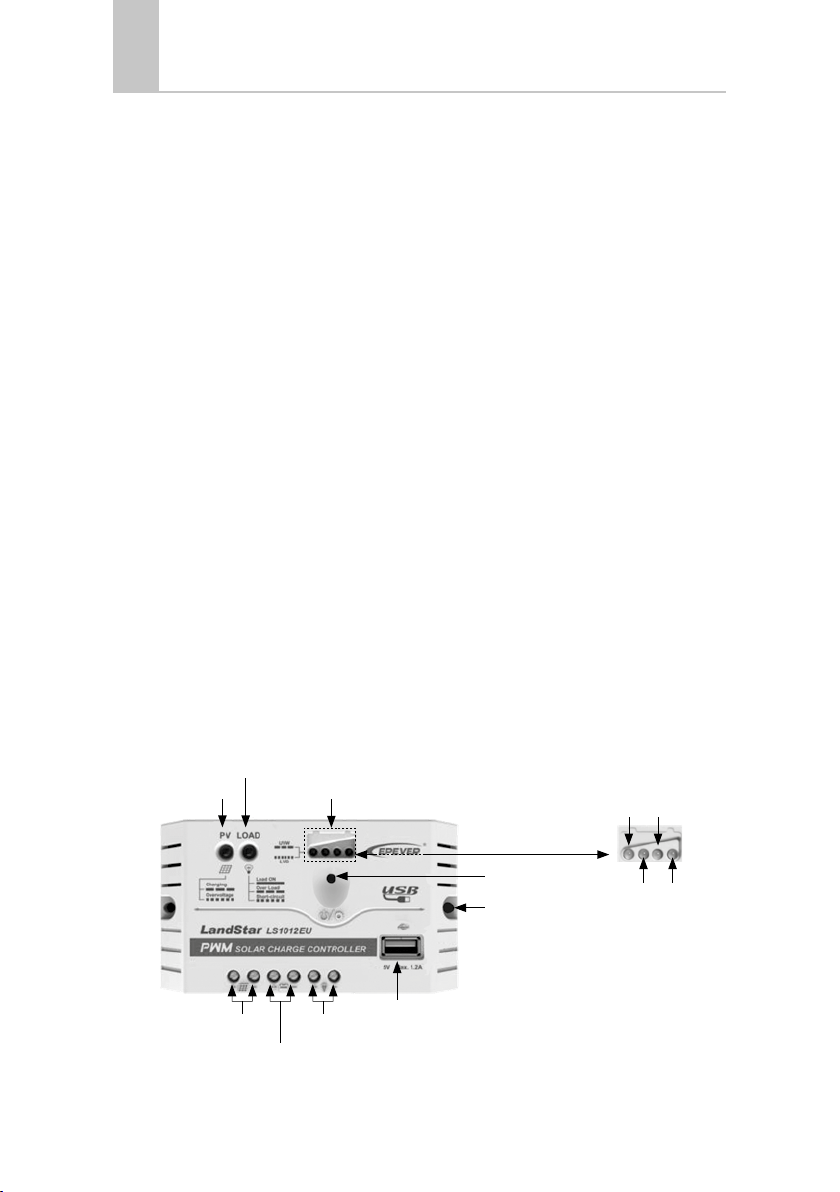

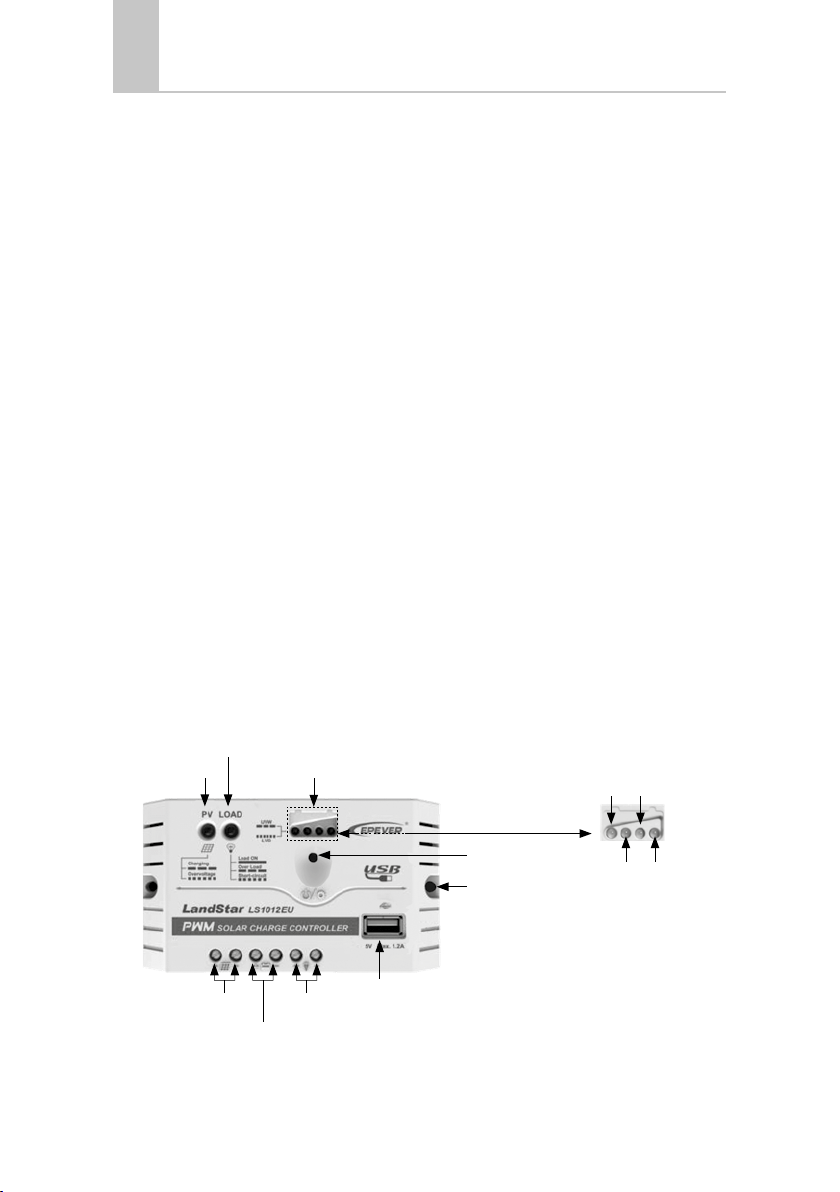

PRODUKTMERKMALE
Ladetaste
LED Anzeige
Bohrloch Ø 4.5
Solaranschluss Anschluss Verbraucher
USB (LSE Serie)
Batterieanschluss
Batteriestatus Anzeige siehe TabelleLadestatus
Verbraucherstatus
1
2
3
4
Carbest Power Solar Panel 120| 82506

5
LED ANZEIGEN
Status Farbe Anzeige Instruktion
Laden
grün LED An
PV Anschluss normal,
aber Niederspannung
(Einstrahlung) von PV
grün AUS
Keine PV Spannung
(Nacht) oder Anschluss
gestört
grün Langsames Blinken Ladevorgang
grün Schnelles Blinken Batterie Überspannung
Verbraucher
grün LED an Verbraucher AN
grün AUS Verbraucher AUS
grün Langsames Blinken Überlastung
grün Schnelles Blinken Kurzschluss
Batterie LED 1 LED2 LE1D 3 LED 4 Batterie Status
Langsames
Blinken - - -Unterspannung
Schnelles
Blinken - - -Tiefentladung
Status
bei hoher
Spannung
AN AN - - 12.8 V<Ubat<13.4 V
AN AN AN -13.4 V<Ubat<14.1 V
AN AN AN AN 14.1 V<Ubat
Status
bei niedriger
Spannung
AN AN AN -12.8 V<Ubat<13.4 V
AN AN - - 12.4 V<Ubat<12.8 V
AN ---Ubat <12.4 V
HINWEIS|Spannungswert für 12V System bei 25°C.
!
DCarbest Power Solar Panel 120| 82506

6
D
INBETRIEBNAHME
Verbraucher AN/AUS Taste
Wenn der Regler eingeschaltet ist, drücken Sie die Taste um den Verbraucher-
ausgang zu kontollieren.
Batterietyp-Auswahl
Schritt 1: Geben Sie den Einstellmodus ein, indem Sie die Taste 5 Sekunden
drücken bis der Batterie-LED-Status blinkt.
Schritt 2: Wählen Sie den gewünschten Modus durch Drücken der Taste.
Schritt 3: Der Modus wird automatisch gespeichert nach 5 Sekunden und LED
hört auf zu blinken.
Batterie Typ LED1 LED 2 LE1D 3
AGM AN - -
GEL AN AN -
Blei- Säure- Batterie
(nicht wartungsfrei)
AN AN AN
SCHUTZ
Batterie-Überspannungsschutz
Wenn die Batteriespannung den voreingestellten Sollwert erreicht hat, stoppt
der Regler das Laden, um sie vor Überladung zu schützen und ein Zusam-
menbrechen zu vermeiden.
Batterie-Entladungsschutz
Wenn die Batteriespannung den voreingestellten Sollwert erreicht hat, stoppt
der Regler um die Batterie vor vollständiger Entladung zu schützen.
Verbraucherüberladeschutz
Der Verbraucher wird bei Überlastung automatisch abgeschaltet (der Über-
laststrom ist ≥1,02-fach, 1,05-fach, 1,25-fach, 1,35-fach, 1,5-fach des Nenn-
laststroms) Der Benutzer muss die Last des Geräts reduzieren und dann die
Taste drücken oder den Controller neu einschalten.
Verbraucherkurzschlussschutz
Der Verbraucher wird ausgeschaltet, wenn ein Kurzschluss eintritt. Um den
Kurzschluss zu löschen, drücken Sie die Taste oder schalten Sie den Regler
neu ein.
Hochspannungs-Transientenschutz
Der Regler ist gegen kleine Hochspannungsspitzen geschützt.
Carbest Power Solar Panel 120| 82506

7
D
PROBLEMLÖSUNG
Fehler Mögliche Ursachen Problemlösung
LED-Ladeanzeige schal-
tet tagsüber ab, trotz
Sonnenbestrahlung der
PV-Module.
Unterbrechung einer
PV-Modul Reihe
Stellen Sie sicher, dass PV-Modul
und Batterie korrekt und fest ver-
bunden sind.
Keine LED Anzeige Batteriespannung even-
tuell unter als 8V
Messen Sie die Batteriespannung
mit dem Vielfachmessgerät. Ab 8V
kann der Regler gestartet werden.
Die LED Anzeige des
Ladestatus blinkt schnell
Batterie-Überspannung Prüfen Sie die Batteriespannung
und trennen Sie die PV-Module.
LED blinkt schnell Batterie über entladen Wenn die Batteriespannung auf
oder über dem LVR-Punkt (Nie-
derspannungs-Wiedereinschalt-
spannung) wiederhergestellt wird,
erholt sich die Last.
LED Ladeanzeige
blinkt langsam
Verbrauchsüberlastung*1*1Bitte reduzieren Sie die Anzahl
der elektrischen Geräte.
*2Taste drücken oder Controller
neu starten
LED Ladeanzeige
blinkt schnell
Kurzschluss *1Prüfen Sie sorgfältig, ob die
Verbindung geladen ist, und besei-
tigen Sie den Fehler.
*2
Drücken Sie die Taste oder schal
ten Sie den Controller neu ein.
*1Der Überlaststrom ist ≥1,02-fach, 1,05-fach, 1,25-fach, 1,35-fach, 1,5-fach der
Nennlaststrom. Der Controller unterbricht den Ausgang automatisch nach 50s, 30s,
10s, 2s und 0,5s
TECHNISCHE ANFORDERUNGEN LS1012EU
Nennspannung 12 V DC
Ladestrom 10 A
Batterie-Eingangsspannung 8 V~16 V
Max. PV Leerlaufspannung 30 V
Eigenverbrauch 12 V ≤ 9.6 mA; 24 V ≤ 10.5 mA
Temperaturausgleichsfaktor -5m V/°C/2 V
USB Ausgang 5 VDC/1.2 A
Arbeitsumgebungstemperatur -35 °C ~+55 °C
Feuchtigkeit ≤ 95% N.C.
Gehäuse IP20
Gesamtmaß 120.3 x 67 x 21.8 mm
Einbaumaße 111.5 mm
Größe des Montagelochs Ø 4.5
Terminals 12AWG/4mm2
Netto-Gewicht 0.10 kg
Carbest Power Solar Panel 120| 82506

8
CONTENT
WARRANTY���������������������������������������������������������������������������������������������������08
DISPOSAL�����������������������������������������������������������������������������������������������������08
POWER SOLAR PANEL 120 ���������������������������������������������������������������������������09
INSTALLATION INSTRUCTIONS ���������������������������������������������������������������������09
SAFETY INFORMATIONS SOLAR CHARGE CONTROLLER LS1012EU��������������10
OVERVIEW ����������������������������������������������������������������������������������������������������10
PRODUCT FEATURES������������������������������������������������������������������������������������ 10
LED INDICATORS & BATTERY STATUS����������������������������������������������������������� 11
SETTING OPERATION������������������������������������������������������������������������������������12
PROTECTION������������������������������������������������������������������������������������������������12
TROUBLESHOOTING�������������������������������������������������������������������������������������13
TECHNICAL SPECIFICATIONS �����������������������������������������������������������������������13
WARRANTY
The warranty period is 36 months. Reimo reserves the right to rectify eventual
defaults. The guarantee is excluded for all damages caused by faulty use or
improper handling. Liability limitations: In no case Reimo will be reliable for
collateral-, secondary- or indirect damages, costs, expenditure, missed benefits
or missed earnings. The indicated sales price of the product is representing the
equivalent value of Reimo’s liability limitations..
DISPOSAL
Do not dispose of electrical appliances as unsorted municipal waste, use sepa-
rate collection facilities. Contact your local government for information regar-
ding the collection systems available. If electrical appliances are disposed of in
landfills or dumps, hazardous substances can leak into the groundwater and
get into the food chain, damaging your health and well-beeing. When replacing
old appliances with new ones, the retailer is legally obligated to take back your
old appliance for disposals at least free of charge
UK Carbest Power Solar Panel 120| 82506

9
POWER SOLAR PANEL 120
• Foldable solar panel
• 120 W Power
• Preassembled solar charge controller on the back with integrated USB port
(5 V/1,2 A)
• 4 m connection cable
• Including 3 adapters with 1m connection cable each: alligator clips,
Cigarette lighter cable, power plug
• Mobile charging of your 12V battery
• 10 A charge controller integrated
• Foldable feet
• Integrated bag
Sunpower Cells 36
Power 120 W
Voltage at Pmax 20,88 V
Power current 5,97 A
Open circuit voltage (Voc) 24,64 V
Short circuit current (Isc) 6,32 A
Max. system voltage 45 V DC
Efficiency 20,60 %
Output power tollerance ± 3%
Normal operating cell temp. -40°C ˜+85°C
INSTALLATION INSTRUCTIONS
1. Unfold the three panels outward. Extend the support legs.
2.Fully extend battery leads and connect the battery clips to the + positive
(red) & - negative (black) battery terminals on a 12 V battery. Ensure that the
connections are secure.
NOTE|The kit should be connected to a battery generating at least 8 V
to start the solar controller. If your 12V battery is fully discharged,
charge it for a short period of time by other means to reach 8 V.
3.When you connect the kit to the battery, the LCD display on the solar
controller will turn on automatically.
Please read the following information about the solar charge controller LS1012EU
carefully before you connect the battery clips to the battery terminals of your
12 V battery.
!
UK
Battery clamps
Power Plug
Cigarette
lighter plug
1m
4 m
Carbest Power Solar Panel 120| 82506

10
UK
SAFETY INFORMATIONS SOLAR CHARGE CONTROLLER LS1012EU
•Read all of the instructions in the manual before installation.
•DO NOT disassemble or attempt to repair the controller.
•Power connections must remain tight to avoid excessive heating from a loose
connection.
•Only charge batteries that comply with the parameters of controller.
•Risk of electric shock, the PV and load can produce high voltages when the
controller is working.
OVERVIEW
The LS1012EU controller is a PWM charge controller with USB output
that adopts the most advanced digital technique. It’s an easy operation
and cost efficient controller featured as:
•3-Stage intelligent PWM charging: Bulk, Boost/Equalize, Float
•Support 3 charging options: Sealed, Gel, and Flooded
•Battery status LED indicator can indicates battery situation
•Battery temperature compensation function
•With humanized settings, operation will be more comfortable and convenient
•The USB will provide power supply that can charge for electronic equipment
(LSE series only)
•Battery type and load output can be set via button
•Extensive Electronic protection
PRODUCT FEATURES
Load Switch button
LED Indicators
Mounting Hole Ø4.5
PV terminals Load terminals
USB (LSE series only)
Battery terminals
Battery status (see table)Charging status
Load status
1
2
3
4
Carbest Power Solar Panel 120| 82506

11
LED INDICATORS
Charging&load Color Status Instruction
Charging
status
Green On solid
PV connection normal
but low voltage (irra-
diance) from PV, no
charging
Green OFF
No PV voltage (night
time) or PV connection
problem
Green Slowly Flashing In charging
Green Fast flashing PV over voltage
Load status
Green On solid Load ON
Green OFF Load OFF
Green Slowly flashing Load over load
Green Fast Flashing Load short circuit
Battery status LED1 LED 2 LED3 LED 4 Battery status
Slowly flas-
hing - - -Under voltage
fast flashing - - -Over Discharge
Status during
voltage is up
ON ON - - 12.8 V<Ubat<13.4 V
ON ON ON -13.4 V<Ubat<14.1 V
ON ON ON ON 14.1 V<Ubat
Status during
voltage is
down
ON ON ON -12.8 V<Ubat<13.4 V
ON ON - - 12.4 V<Ubat<12.8 V
ON ---Ubat <12.4 V
NOTE| Voltage value for 12 V System at 25°C.
UK Carbest Power Solar Panel 120| 82506

12
UK
SETTING OPERATION
Load ON/OFF Setting
When the controller is powered on, press the button to control the load output.
Battery Type Setting
Step 1: Enter setting mode by pressing button for 5s until the battery status
LEDs are flashing.
Step 2: Select the desired mode by pressing button.
Step 3: The mode will be saved automatically without any operation for 5S and
LED will stop flashing.
Batterie Typ LED1 LED 2 LED 3
Sealed (Default) ON - -
GEL ON ON -
Flooded ON ON ON
PROTECTION
Battery Over Voltage Protection
When the battery voltage reaches to the set point of Over Voltage Disconnect
Voltage (OVD), the controller will stop charging the battery to protect the battery
from being over charged to break down.
Battery Over Discharge Protection
When the battery voltage reaches to the set point of Low Voltage Disconnect
Voltage (LVD), the controller will stop discharging the battery to protect the
battery from being over discharged.
Load Overload Protection
When the load is overloading (The overload current is ≥1.02 times, 1.05 times,
1.25 times, 1.35 times, 1.5 times the rated load current), the controller will
automatically cut off the output after 50s, 30s, 10s, 2s and 0.5s. User has to
reduce load appliance, then press the button or repower the controller.
Load Short Circuit Protection
Load will be switched off when load short circuit happens. User has to clear
short circuit, then press the button or repower the controller.
High Voltage Transients Protection
The controller is protected against small high voltage transients. In lightning
prone areas, additional external suppression is recommended.
Carbest Power Solar Panel 120| 82506

13
UK
TROUBLESHOOTING
Faults Possible reasons Troubleshooting
LED Charging indicator
turn off during daytime
when sunshine falls on
PV modules properly
PV array disconnection Confirm that PV and battery
wire connections are correct
and tight.
No LED indicator Battery voltage maybe
less than 8V
Measure battery voltage with the
multi-meter. Min. 8 V can start
up the controller.
Charging status LED indi-
cator fast flashing
Battery over voltage Check if battery voltage is higher
than OVD, and disconnect the PV.
LED 1 Fast flashing Battery over discharged When the battery voltage is res-
tored to or above LVR point (low
voltage reconnect voltage), the
load will recover.
Load status LED indica-
tor slowly flashing
Load over load*1*1Please reduce the number of
electric equipments. *2Press the
button or repower the controller.
Load status LED indica-
tor fast flashing
Load short circuit *1Check carefully loads connec-
tion, clear the fault. *2 Press the
button or repower the controller.
*1The overload current is ≥1.02 times, 1.05 times, 1.25times, 1.35 times, 1.5 times
the rated load current, the controller will automatically cut off the output after 50s,
30s, 10s, 2s and 0.5s.
Carbest Power Solar Panel 120| 82506

14
UK
TECHNICAL SPECIFICATIONS LS1012EU
Nominal system voltage 12 VDC
Rated charge current 10 A
Rated discharge current 10 A
Battery input voltage range 8 V~16 V
Max. PV open circuit voltage 30 V
Self-consumption 12 V ≤ 9.6 mA; 24 V ≤ 10.5 mA
Charge Circuit Voltage Drop ≤0.18 V
Discharge circuit Voltage Drop ≤0.26 V
USB Output interface 5 VDC/1.2 A
Temperature compensation coefficient -5m V/°C/2V
Working environment temperature -35 °C ~+50 °C
Humidity ≤ 95% N.C.
Enclosure IP20
Grounding Common Positive
Overall dimension 120.3 x 67 x 21.8 mm
Mounting dimension 111.5 mm
Mounting hole size Ø 4.5
Terminals 12 AWG/4mm2
Net weight 0.10 kg
Carbest Power Solar Panel 120| 82506

15
Carbest Power Solar Panel 120| 82506

www.reimo.com © 2020
REIMO REISEMOBIL-CENTER GMBH
63329 EGELSBACH · BOSCHRING 10
GERMANY · WWW.REIMO.COM
MADE IN CHINA

www.reimo.com © 2020
REIMO REISEMOBIL-CENTER GMBH
63329 EGELSBACH · BOSCHRING 10
GERMANY · WWW.REIMO.COM
MADE IN CHINA

POWER SOLAR PANEL 120
FOLDABLE SOLAR KIT
82506
USB
5 V / 1.2 A
4m CABLE
INCL.
3 ADAPTER
SUNPOWER
INCL.
SOLAR CHARGE
CONTROLLER
120
WAT T
POWER
SIZE
(mm)
1462x560x4
OPEN
SIZE
(mm)
CLOSED
440x 560x20
DE – BENUTZERHANDBUCH
UK – USER'S INSTRUCTION
