Cardin ZVL558.00 User manual

1
CARDIN ELETTRONICA S.p.A
Via del lavoro, 73 – Z.I. Cimavilla - 31013 Codognè (TV) Italy
Tel: [phone] / Fax: [phone]
e-mail (Italy): [email protected]
e-mail (Europe): [email protected]
The CDRX12 series conforms to the essential requirements of the directive 99/05/CE and
the technical reference standards have been applied.
Class three appliance conforming to UNI EN ISO 13849-1
MODEL DATE SERIAL Nr. NAME
CDRX12 -
27.08.2014
ZVL558.00
BARRIERA ALL'INFRAROSSO MODULATO AD OTTICHE ORIENTABILI
Messa in funzione ed uso pagine 2-7
Disegni tecnici d'installazione e riferimento pagine 32-39
INFRARED MODULATED BARRIERS WITH ADJUSTABLE LENSES
Set up and user instructions pages 8-13
Installation and reference drawings pages 32-39
BARRIÈRES À L’INFRAROUGE MODULÉ À TÊTES OPTIQUES ORIENTABLES
Mise en service et utilisation pages 14-19
Dessins techniques d’installation et référence pages 32-39
MODULIERTE INFRAROTLICHTSCHRANKEN MIT VERSTELLBAREN OPTIKEN
Inbetriebnahme und Benutzung Seiten 20-25
Technische Installations- und Referenzzeichnungen Seiten 32-39
BARRERAS DE RAYOS INFRARROJOS, MODULADOS CON ÓPTICAS ORIENTABLES
Puesta en función y uso páginas 26-31
Dibujos técnicos de instalación y referencias páginas 32-39
www.cardin.it

2
Avvertenze
Il presente manuale si rivolge a persone abilitate all'installazione di "Apparecchi utilizzatori di energia
elettrica"e richiede una buona conoscenza della tecnica, esercitata in forma professionale. L'uso ed
installazione di questa apparecchiatura deve rispettare rigorosamente le indicazioni fornite dal costruttore e
le normative di sicurezza vigenti.
Attenzione! Solo per clienti dell’EU - Marcatura WEEE.
Il simbolo indica che il prodotto alla ne della propria vita utile deve essere raccolto separa-
tamente dagli altri riuti. L’utente dovrà pertanto conferire l’apparecchiatura agli idonei centri
di raccolta differenziata dei riuti elettronici ed elettrici, oppure riconsegnarla al rivenditore al
momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno
a uno. L’adeguata raccolta differenziata per l’avvio al riciclaggio, al trattamento e allo smaltimento
ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla
salute e favorisce il riciclo dei materiali. Lo smaltimento abusivo del prodotto da parte del detentore
comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente nello Stato
Comunitario di appartenenza.
Descrizione
Il ricevitore va installato vicino al programmatore elettronico e quindi cablato ricevendo
l’alimentazione elettrica di 12/24V direttamente dal programmatore mentre il trasmettitore
può essere installato su qualsiasi supercie senza alcun cablaggio. L’alimentazione è fornita
da un pannello solare in presenza di luce e dalla batteria 3V al litio in mancanza di luce.
La durata della batteria può essere ottimizzata tramite la funzione di risparmio energetico
selezionando il tempo di intervento e la distanza di installazione.
Possibilità d'impiego
CDRX12 è un sistema di sicurezza a raggio infrarosso di ultima generazione, particolar-
mente adatto per la protezione di passaggi (carrai e pedonali) dotati di sistemi automatici
di apertura e chiusura.

3
Il sistema è composto di:
1 proiettore + pacco batterie
1 ricevitore
Portata fotocellule: 12 m in tutte le condizioni atmosferiche.
Installazione fotocellule (fig. 1-5)
In caso di installazioni comprendenti più coppie di fotocellule occorre tener presente, che due ricevitori
installati sullo stesso lato possono essere interessati dall'identico proiettore, montato sul lato opposto,
senza per questo compromettere il regolare funzionamento del sistema. Se questa circostanza non dovesse
essere ricercata, si avrà cura di evitare queste interferenze, intercalando alla giusta distanza proiettori e
ricevitori (min 600 mm). Proiettore e ricevitore vanno normalmente ssati sullo stesso asse geometrico e alla
stessa altezza dal suolo, frontalmente. L'installazione è possibile su ogni tipo di struttura. Il posizionamento
proiettore ricevitore può essere anche non allineato e su quote differenti (vedi g. 1). L'ottica con snodo
consente in ogni caso una perfetta centratura.
Procedura di montaggio CDRX12 con foro a muro (fig. 2)
• In base alla necessità d'impianto individuare i punti di ssaggio a muro;
- prevedere il percorso cavi
H
sulla struttura no ai punti di ssaggio del ricevitore (il cavo a 4 poli non
deve superare Ø5 mm);
- utilizzando la dima predisposta all'interno dell'imballaggio tracciare i punti per i fori di ssaggio a muro
a seconda delle dimensioni del CDRX12 riportate in gura 1;
- rimuovere la vite di bloccaggio coperchio
1a
, ruotare il coperchio verso l'alto
1b
e separarlo dalla base
1c
;
- utilizzando un cacciavite a stella forare il tappo in gomma
2
;
- utilizzando un trapano con punta da Ø 5 mm effettuare i fori sui punti marcati
3
;
- passare il cavo (max Ø5 mm) attraverso la gomma come indicato in punto
4
;

4
- ssare la base
5
a muro utilizzando le viti e Fisher
6
;
- eseguire le connessioni elettriche
7
seguendo lo schema illustrato in gure 4;
- applicare un strato di silicone attorno al cavo ed il tappo in gomma
4
per garantire il grado di protezione
IP55;
- agganciare il coperchio
8a
, ruotarlo verso il basso
8b
e congiungerlo alla base;
- inserire la vite di bloccaggio coperchio
8c
ed avvitare a fondo.
Procedura di montaggio CDRX12 con pressatubo opzionale (fig. 3)
• In base alla necessità d'impianto individuare i punti di ssaggio a muro;
- portare il tubo porta cavi
C
no ai punti di ssaggio del ricevitore (il cavo a 4 poli non deve superare
Ø5 mm);
- utilizzando la dima predisposta all'interno dell'imballaggio tracciare i punti per i fori di ssaggio a muro
a seconda delle dimensioni del CDRX12 riportate in gura 1;
- rimuovere la vite di bloccaggio coperchio
1a
, ruotare il coperchio verso l'alto
1b
e separarlo dalla base
1c
;
- utilizzando un trapano con punta da Ø 5 mm effettuare i fori sui punti marcati
2
;
- ssare la base
3
a muro utilizzando le viti e Fisher
4
;
- utilizzando un cacciavite a stella
5
aprire il foro presfondato
6
situato all'interno del coperchio;
- insererire il pressocavo
7
e bloccarlo con il dado
8
;
- passare il cavo (max Ø5 mm) attraverso il pressocavo
9
- eseguire le connessioni elettriche
10
seguendo lo schema illustrato in gura 4;
- tirare il cavo leggermente verso il basso
11
;
- agganciare il coperchio
12
, ruotarlo verso il basso
13
e congiungerlo alla base;
- stringere il dado di bloccaggio in plastica
14
ed applicare un strato di silicone attorno al cavo per garantire
il grado di protezione IP55;

5

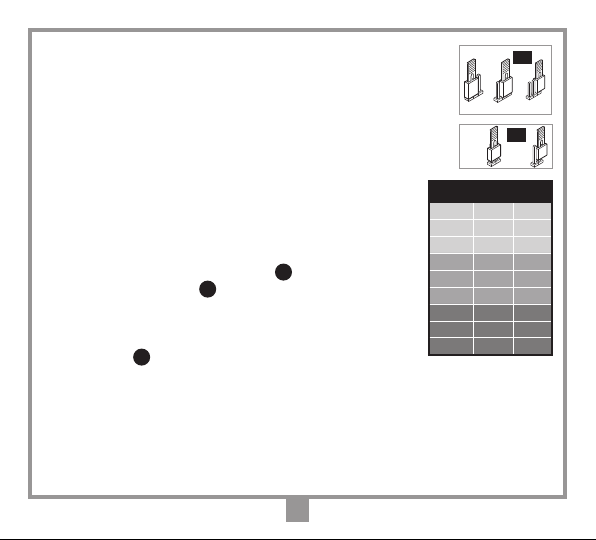

Centratura CDRX12 (fig. 4, 5, 6)
• Alimentate le fotocellule risulterà: sul proiettore led rosso spento e sul ricevitore led
rosso acceso con fotocellula non centrata o spento con fotocellula centrata.
• Impostare il dip switch S3 del trasmettitore: Dip 1 = ON - Dip 2 = ON
• Selezionare il livello di sensibilità adeguata alla distanza tra proiettore e ricevitore:
- sensibilità alta H = 8 - 12 m (jumper J2 sul proiettore in posizione 1);
- sensibilità media M = 4 - 8 m (jumper J2 sul proiettore in posizione 2);
- sensibilità bassa L = 0 - 4 m (jumper J2 sul proiettore in posizione 3).
• Impostare il dip switch S1 del ricevitore: Dip 1 = OFF - Dip 2 = OFF
• Inserire il Jumper "J1", accesso alla procedura di centratura, in posizione "1"
• Seguire la centratura nel modo seguente:
- inserire i puntali di un tester (2 Vdc fondoscala) nelle apposite zone di
prova (test point) rispettando l'esatta polarità, come da contrassegni sulla
scheda (TP g. 6), e togliendo il ferma puntali
c
se necessario;
- allentare leggermente le 2 viti
d
se necessario e centrare le ottiche in
modo da ottenere sul tester la lettura massima considerando
comeriferimentoivaloririportatiintabella(ivalorisonopuramenteindicativi
e dipendono dalle condizioni atmosferiche).
• Riavvitare le viti
d
vericando il mantenimento della centratura e inserire
il Jumper "J1" sul ricevitore in posizione "2".
• A centraturacompletata èpossibileposizionareidip_switchdel ricevitore/trasmettitore nella congurazione
voluta.
Attenzione: per rendere effettive eventuali modiche sui dip_switch è necessario mantenere premuto il tasto
P2 no ad un doppio lampeggio del led L2.
POS 1 POS 2 POS 3
POS 2POS 1
J2
J1
Sensibilità Distanza Tensione
(m) (V)
H 8 1,30
H 10 0,95
H 12 0,70
M 4 1,60
M 6 0,95
M 8 0,65
L 2 1,75
L 3 1,35
L 4 0,90
TX
RX

6
Impostazione di funzionamento
Selezione velocità di segnalazione della condizione d’allarme, dip-switch S1 (fig. 4)
Questa impostazione viene effettuata tramite dip 1 del dip-switch S1 sulla scheda del ricevitore CDRX12:
- con dip 1 in posizione OFF - segnalazione allarme immediata - bassa immunità ai disturbi;
- con dip 1 in posizione ON - segnalazione allarme ritardata - alta immunità ai disturbi.
Selezione velocità di segnalazione della condizione di riposo, dip-switch S1 (fig. 4)
Questa impostazione viene effettuata tramite dip 2 del dip-switch S1 sulla scheda del ricevitore CDRX12;
- con dip 2 in posizione OFF - riposo immediato
- con dip 2 in posizione ON - riposo ritardato
Selezione tempo d'intervento fotocellule, dip-switch S3 (fig. 4)
Questa impostazione viene effettuata tramite dip1 del dip-switchS3 sulla scheda del trasmettitoreCDRX12;
- con dip 1 in posizione OFF - tempo d'intervento ritardato – minor consumo di batteria
- con dip 1 in posizione ON - tempo d'intervento standard – maggior consumo di batteria

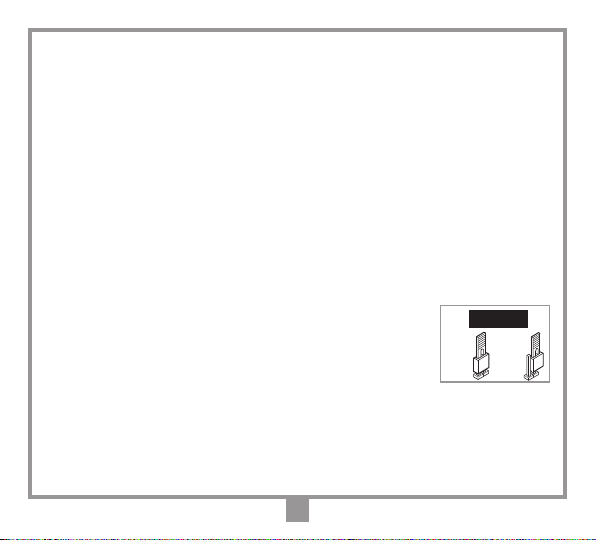

Selezione contatto NC-8.2KΩ jumper J3 (fig. 4)
Il jumper J3 permette di selezionare il tipo di contatto per la corrispettiva uscita.
Pos. 1 – uscita contatto puro (C-NA-NC)
Pos. 2 – uscita 8.2KΩ(a riposo 8.2KΩ tra i morsetti 1 e 3)
POS 2POS 1
J3 - fig. 4

7
Trasmettitore
dip-switch S3
Dip 1 - Dip 2
Durata in mesi con
jumper in posizione
'L' sensibilità bassa
0 - 4 m
Durata in mesi con
jumper in posizione
'M' sensibilità media
4 - 8 m
Durata in mesi con
jumper in posizione
'H' sensibilità alta
8 - 12 m
OFF - OFF 45 30 15
OFF - ON 32 20 9
ON - OFF 24 14 6
ON - ON 16 9 4
I dati presenti in tabella rappresentano una stima di durata della carica della batteria, calcolata con un'inci-
denza del pannello solare pari al 30%.
Tabella di risparmio energetico della batteria

8
REMARKS
These instructions are aimed at professionally qualied "installers ofelectrical equipment" and must respect
the local standards and regulations in force.
Theuseandinstallationoftheseappliancesmustrigorouslyrespecttheindicationssuppliedbythemanufacturer
and the safety standards and regulations in force.
Attention! Only for EU customers - WEEE marking. This symbol indicates that once the
products life-span has expired it must be disposed of separately from other rubbish. The
user is therefore obliged to either take the product to a suitable differential collection site for
electronic and electrical goods or to send it back to the manufacturer if the intention is to
replace it with a new equivalent version of the same product.
Suitable differential collection, environmental friendly treatment and disposal contributes to avoiding
negative effects on the ambient and consequently health as well as favouring the recycling of materials.
Illicitly disposing of this product by the owner is punishable by law and will be dealt with according to
the laws and standards of the individual member nation.
Description
The receiver should be installed close to the electronic programmer and wired up drawing its 12/24V
power supply directly from the programmer while the projector can be installed on any surface and
doesn’t require wiring. Power is supplied by a solar panel when light is present and by a 3V lithium
battery when insufcient light is available.
The batteries life span can be optimised by setting the energy saving function and varying the cut-in
time and the installation distance between the two photoelectric cells.
Use
CDRX12 is a nextgeneration infrared safety system,particularlysuited tothe protection ofpassageways
(trafc and pedestrian) that are tted with automatic opening and closing systems.

9
The system is made up of:
- 1 projector + battery pack;
- 1 receiver
Photoelectric cells range: 12 m under all weather conditions.
Installing the photoelectric cells (fig. 1-5)
In cases where the installation consists of more than one device the following must be taken into account;
two receivers installed on the same side can be operated by one single projector on the opposite side
without compromising the correct functioning of the system. If this situation occurs unintentionally (i.e. two
receivers installed on one side and a projector, which has to operate only one of the receivers, on the other
side) then care must be taken to maintain the correct distance between the projectors and the receivers
(minimum 600 mm). The transmitter and receiver are normally positioned frontally on the same geometrical
axis and at the same height from the ground. The projector and the receiver however can also be installed
misaligned and at different heights (see g. 1) as the lens with its ball joint always permits perfect centring.
Installation CDRX12 with through the wall wiring (fig. 2)
• According to the installation requirements work out the wall mounting points;
- work out the run of the cables
H
through the structure to the point where you are going to install the
receiver (the four-wire cable must not exceed a diameter of Ø5 mm);
- using the template supplied with the kit mark the points where the wall fastening holes are to be drilled
according to the dimensions of CDRX12 shown in gure 1;
- remove the cover blocking screw
1
, rotate the cover upwards
1a
and separate it from the base
1b
;
- using a Philip's screwdriver make a hole in the rubber gasket
2
- using a Ø 5 mm bit drill the holes in the marked positions
3
;
- pass the cable (max. Ø5 mm) through the rubber gasket as shown in point
4

10
- fasten the base
5
to the wall using the supplied screws and rawlplugs
6
;
- wire up the receiver
7
following the electrical drawing shown in gure 4;
- seal the wires and the rubber gasket
4
with a layer of silicon in order to guarantee a protection grade
of IP55;
- hook on the cover
8
, rotate it downwards
9
and connect it to the base;
- insert the cover holding screw
10
and fasten down.
Installation CDRX12 using an optional cable clamp (fig. 3)
• According to the installation requirements work out the wall mounting points;
- run the cable holding pipe
C
to the point at which you intend to afx the receiver (the 4-wire cable must
not exceed a diameter of Ø5 mm);
- using the template located inside the packing, trace the wall fastening points according to the CDRX12
dimensions shown in gure 1;
- remove the cover blocking screw
1a
, rotate the cover upwards
1b
and separate it from the base
1c
;
- using Ø 5 mm bit drill the holes in the marked positions
2
;
- fasten the base
3
to the wall using the supplied screws and rawlplugs
4
;
- using a Philips screwdriver
5
knock out the hole
6
located inside the cover;
- insert the cable clamp
7
and fasten down using the supplied nut
8
;
- pass the cable (max Ø5 mm) through the cable clamp
9
- carry out the electrical connections
10
following the diagram as shown in gure 4;
- pull the cable slightly downwards
11
;
- hook on the cover
12
, rotate it downwards
13
and connect it to the base;
- tighten the plastic nut
14
and apply a layer of silicon around the cable in order to guarantee a protection
grade of IP55.

11
CDRX12 fine tuning alignment (fig. 4, 5, 6)
• Once powered up the transmitter red led will be OFF, the receiver red led will be
LIT if the lens are not aligned and OFF if the photoelectric cells are correctly aligned.
• Select the suitable sensitivity distance level between the receiver and transmitter:
- high sensitivity H = 8 - 12 m (jumper J2 in position 1);
- medium sensitivity M = 4 - 8 m (jumper J2 in position 2);
- low sensitivity L = 0 - 4 m (jumper J2 in position 3).
• Set dip switch S1 on the receiver as follows: Dip 1 = OFF - Dip 2 = OFF
• Move the alignment procedure access Jumper "J1" to position "1"
• Align the lens as follows:
- for perfect alignment place the probes over the test point (TP) maintaining the
correct polarity as indicated on the p.c.b. card (lowest setting 2V dc) (TP g.
8) having removed the test point cover
c
if necessary.
- loosen the 2 screws
d
if necessary and orientate the lens so as to obtain the
maximum signal deviation on the tester taking into account the data shown in
the table on the right ( the values shown are purely indicative and depend on
the weather conditions);
• tighten the screws
d
, check for correct alignment and move the Jumper "J1"
to position "2".
• Once the ne tuning procedure has been completed you may move the dips on the receiver/transmitter
to whichever setting you prefer.
Attention: To make the modications to the dip positions take effect you must hold down button P2 until
led L2 ashes twice.
POS 1 POS 2 POS 3
POS 2POS 1
J2
J1
Sensitivity Distance Voltage
(m) (V)
H 8 1,30
H 10 0,95
H 12 0,70
M 4 1,60
M 6 0,95
M 8 0,65
L 2 1,75
L 3 1,35
L 4 0,90
TX
RX

12
Dip-switch and jumper settings
Selecting the alarm cut in speed, dip-switch S1 (fig. 4)
This setting is carried out using dip 1 of dip-switch S1 on the CDRX12 receiver circuit board:
- with dip 1 in position OFF - immediate alarm cut in - low ambient noise immunity;
- with dip 1 in position ON - delayed alarm cut in - high ambient noise immunity.
Selecting the speed at which the relay is indicated to be at rest, dip-switch S1 (fig. 4)
This setting is carried out using dip 2 of dip-switch S1 on the CDRX12 receiver circuit board;
- with dip 1 in position OFF - at rest indication immediately
- with dip 1 in position ON - at rest indication delayed
Selecting the photocell cut in speed, dip-switch S3 (fig. 4)
This setting is carried out using dip 1 of dip-switch S3 on the CDRX12 transmitter circuit board;
- with dip 1 in position OFF - delayed cut in speed – lower battery consumption
- with dip 1 in position ON - standard cut in speed – greater battery consumption
Contact type selection NC-8.2KΩ jumper J3 (fig. 4)
The jumper J3 allows you to set the type of contact for the corresponding output.
Pos. 1 – potential free contact (C-NO-NC)
Pos. 2 – contact 8.2KΩ(at rest measuring 8.2KΩ between binding posts 1 and 3) POS 2POS 1
J3 - fig. 4

13
Battery energy saving table
Transmitter
dip-switch S3
Dip 1 - Dip 2
Lifetime in months
with the jumper in position
'L' low sensitivity
0 - 4 m
Lifetime in months
with the jumper in position
'M' medium sensitivity
4 - 8 m
Lifetime in months
with the jumper in position
'H' long sensitivity
8 - 12 m
OFF - OFF 45 30 15
OFF - ON 32 20 9
ON - OFF 24 14 6
ON - ON 16 9 4
The data in the table is an estimate of the battery charge life and has been calculated by taking into account
30% energy supplied by the solar panel.

14
Remarque
La présente notice étant destinée à des personnes habilitées à l’installation d’APPAREILS ÉLECTRIQUES,
elle requiert une bonne connaissance de la technique appliquée professionnellement. L’installation et
l’utilisation de cet appareil doivent respecter strictement les instructions fournies par le fabricant et les
normes de sécurité en vigueur.
Attention! Seulement pour les clients de l’EU - Marquage WEEE.
Ce symbole indique l’obligation de ne pas éliminer l’appareil, à la n de sa durée de vie, avec
les déchets municipaux non triés et de procéder à sa collecte sélective. Par conséquent,
l’utilisateur doit remettre l’appareil à un centre de collecte sélective des déchets électro-
niques et électriques ou au revendeur qui est tenu, lorsqu’il fournit un nouvel appareil, de
faire en sorte que les déchets puissent lui être remis, sur une base de un pour un, pour autant que
l’appareil soit de type équivalent à celui qu’il fournit. La collecte sélective des équipements électriques
et électroniques en vue de leur valorisation, leur traitement et leur élimination dans le respect de
l’environnement contribue à éviter la nocivité desdits équipements pour l’environnement et pour la
santé et à encourager leur recyclage. L’élimination abusive de l’équipement de la part du détenteur
nal comporte l’application des sanctions administratives prévues par les normes en vigueur dans
l’État Membre d’appartenance.
Description
Le récepteur doit être installé à proximité du programmateur électronique et câblé en tirant l’alimentation
électrique 12/24V directement du programmateur. Par contre, l’émetteur peut être installé n’importe où car
il ne nécessite d’aucun câblage, l’alimentation s’effectuant par le biais d’un panneau solaire en présence de
lumière et d’une batterie au lithium 3V à défaut de lumière. La durée de la batterie peut être optimisée grâce
à la fonction d’économie d’énergie, en sélectionnant le temps d’intervention et la distance de l’emplacement.
Domaine d’application
CDRX12 est un système de sécurité à rayon infrarouge de dernière génération, particulièrement indiqué pour
la protection de passages (automobiles, piétons) dotés de systèmes d’ouverture et de fermeture automatisés.

15
Ce système est composé de:
1 projecteur + paquet batterie
1 récepteur
Portée cellule photoélectrique: 12 m en toutes conditions atmosphériques.
Installation des cellules photoélectriques (fig. 1-5)
En cas d’installations comprenant plusieurs paires de cellules photoélectriques, tenir compte que deux récep-
teurs installés du même côté peuvent bénécier du même projecteur monté sur le côté opposé sans pour
autant compromettre le fonctionnement normal du système. Si cette condition n’est pas prise en considération,
éviter ces interférences en plaçant les projecteurs à une distance adéquate des récepteurs (min. 600 mm). Le
projecteur et le récepteur sont normalement xés sur le même axe géométrique et à la même hauteur du sol,
un en face de l'autre. Il est possible de les monter sur n’importe quelle structure. Le projecteur et le récepteur
peuvent être désalignés l’un par rapport à l’autre, et être montés à des hauteurs différentes (voir g. 1). La tête
optique articulée permet dans tous les cas un centrage optimal.
Notice de montage du CDRX12 avec trou au mur (fig. 2)
• En fonction de la particularité de l’installation, déterminer l’endroit de xation au mur;
- prévoir le chemin de câbles
H
sur la structure jusqu’à l’endroit de xation du récepteur (le diamètre du câble
à 4 pôles ne doit pas dépasser 5 mm);
- au moyen du gabarit qui se trouve dans l’emballage, tracer les repères des trous de xation au mur en
respectant les dimensions du CDRX12, indiquées sur la gure 1;
- enlever la vis de blocage
1a
du couvercle, pivoter le couvercle vers le haut
1b
et le détacher de l’embase
1c
;
- au moyen d’un tournevis cruciforme, percer la membrane du passe-ls en caoutchouc
2
;
- à l’aide d’une perceuse avec une mèche de Ø 5 mm, percer les trous aux endroits tracés précédemment
3
;
- passer le câble (maxi. Ø5 mm) à travers le passe-ls en caoutchouc, comme indiqué au point
4
;

16
- xer l’embase
5
au mur avec les vis et chevilles (Fisher)
6
;
- faire les branchements électriques
7
suivant le schéma de la gure 4;
- appliquer une couche de silicone autour du câble et du passe-ls en caoutchouc
4
an de garantir un
indice de protection IP55;
- accrocher le couvercle
8a
, le pivoter vers le bas
8b
et l’appliquer contre l’embase;
- insérer la vis de blocage
8c
du couvercle et la serrer à fond.
Notice de montage du CDRX12 avec presse-étoupe en option (fig. 3)
• En fonction de la particularité de l’installation, déterminer l’endroit de xation au mur;
- tirer la gaine
C
jusqu’à l’endroit de xation du récepteur (le diamètre du câble à 4 pôles ne doit pas
dépasser 5 mm);
- au moyen du gabarit qui se trouve dans l’emballage, tracer les repères des trous de xation au mur en
respectant les dimensions du CDRX12, indiquées sur la gure 1;
- enlever la vis de blocage
1a
du couvercle, pivoter le couvercle vers le haut
1b
et le détacher de l’embase
1c
;
- à l’aide d’une perceuse avec une mèche de Ø 5 mm, percer les trous aux endroits tracés précédemment
2
;
- xer l’embase
3
au mur avec les vis et chevilles (Fisher)
4
;
- au moyen d’un tournevis cruciforme
5
, désoperculer le trou
6
qui se trouve à l’intérieur du couvercle;
- insérer le presse-étoupe
7
et le bloquer avec l’écrou
8
;
- passer le câble (maxi. Ø5 mm) à travers le presse-étoupe
9
- faire les branchements électriques
10
suivant le schéma de la gure 4;
- tirer le câble légèrement vers le bas
11
;
- accrocher le couvercle
12
, le pivoter vers le bas
13
et l’appliquer contre l’embase;
- serrer l’écrou de blocage en plastique
14
et appliquer une couche de silicone autour du câble an de
garantir un indice de protection IP55;

17
Centrage du CDRX12 (fig. 4, 5, 6)
• Une fois que les cellules photoélectriques sont sous tension, la led rouge sur le
projecteur est éteinte et la led rouge sur le récepteur s’avère allumée quand la cellule
photoélectrique n’est pas centrée, et éteinte quand elle est centrée.
• Régler le dip switch S3 du projecteur: Dip 1 = ON - Dip 2 = ON
• Sélectionnerleniveau desensibilitéadapté àladistance entreprojecteuretrécepteur:
- sensibilité haute H = 8 - 12 m (cavalier J2 sur le projecteur en position 1);
- sensibilité moyenne M = 4 - 8 m (cavalier J2 sur le projecteur en position 2);
- sensibilité basse L = 0 - 4 m (cavalier J2 sur le projecteur en position 3).
• Régler le dip switch S1 du récepteur: Dip 1 = OFF - Dip 2 = OFF
• Connecter le cavalier "J1", donnant accès au procédé de centrage, en position "1"
• Effectuer le centrage en procédant de la façon suivante:
- introduire les pointes d’un testeur (2 Vdc valeur maximale) aux endroits
de contrôle (test point) en respectant les pôles, estampillés sur la carte
(TP g. 6); au besoin, enlever l’élément de blocage
c
des pointes;
- desserrerunpeules2vis
d
,s’ilenest besoin, et centrerlestêtesoptiques
de manière à lire sur le testeur la valeur maximale en prenant comme
référence les valeurs indiquées au tableau (ces valeurs sont purement
indicatives et sont strictement liées aux conditions atmosphériques).
• Revisser les vis
d
en vériant le maintien du centrage. Ensuite, connecter le cavalier "J1" sur le récepteur
en position "2".
• Une fois le centrage effectué, il est possible de placer les dips du récepteur/projecteur dans la position
souhaitée.
Attention: pour que l’éventuelle modication des dips produise son effet, il est nécessaire de garder la
touche P2 appuyée jusqu’à ce la led L2 clignote deux fois.
POS 1 POS 2 POS 3
POS 2POS 1
J2
J1
Sensibilité Distance Tension
(m) (V)
H 8 1,30
H 10 0,95
H 12 0,70
M 4 1,60
M 6 0,95
M 8 0,65
L 2 1,75
L 3 1,35
L 4 0,90
TX
RX

18
Réglage du fonctionnement
Sélection de la vitesse de signalisation de la condition d’alarme, dip-switch S1 (fig. 4)
Ce réglage s’effectue au moyen du dip 1 du dip-switch S1 sur la carte du récepteur CDRX12:
- avec dip 1 en position OFF - signalisation immédiate de l’alarme – faible immunité aux perturbations;
- avec dip 1 en position ON - signalisation retardée de l’alarme – haute immunité aux perturbations.
Sélection de la vitesse de signalisation de la condition de veille, dip-switch S1 (fig. 4)
Ce réglage s’effectue au moyen du dip 2 du dip-switch S1 sur la carte du récepteur CDRX12;
- avec dip 2 en position OFF - veille immédiate
- avec dip 2 en position ON - veille retardée
Sélection du temps d’intervention des cellules photoélectriques, dip-switch S3 (fig. 4)
Ce réglage s’effectue au moyen du dip 1 du dip-switch S3 sur la carte du projecteur CDRX12;
- avec dip 1 en position OFF - temps d’intervention retardé – moindre consommation de la batterie
- avec dip 1 en position ON - temps d’intervention standard – majeure consommation de la batterie
Sélection du contact sec/8.2KΩ cavalier J3 (fig. 4)
Le cavalier J3 permet de sélectionner le type de contact pour la sortie
correspondante.
Pos. 1 – sortie contact sec (C-NO-NF)
Pos. 2 – sortie 8.2KΩ(en veille 8.2KΩ entre les bornes 1 et 3).
POS 2POS 1
J3 - fig. 4

19
Projecteur
dip-switch S3
Dip 1 - Dip 2
Durée en mois avec
cavalier en position
'L' sensibilité basse
0 - 4 m
Durée en mois avec
cavalier en position
'M' sensibilité moyenne
4 - 8 m
Durée en mois avec
cavalier en position
'H' sensibilité haute
8 - 12 m
OFF - OFF 45 30 15
OFF - ON 32 20 9
ON - OFF 24 14 6
ON - ON 16 9 4
Les données gurant au tableau indiquent approximativement la durée de charge de la batterie, celle-ci
étant calculée en tenant compte d'un apport de 30% du panneau solaire.
Tableau de l’économie d’énergie de la batterie

20
Hinweise
Diese Bedienungsanleitung wendet sich an Personen, die zur Installation von “Elektrogeräten” berechtigt
sind und setzt gute technische Kenntnisse voraus, die in fachmännischer Weise anzuwenden sind. Die
Benutzung und Installation dieses Geräts muss unter der strengen Befolgung der Herstelleranweisungen
und geltenden Sicherheitsvorschriften erfolgen.
Achtung! Nur für EG-Kunden - WEEE-Kennzeichnung.
Das Symbol zeigt an, dass das Produkt am Ende seines Lebenszyklus getrennt von anderen
Abfällen gesammelt werden muss. Der Benutzer muss daher das Gerät in geeignete Zentren
für die getrennte Sammlung von Elektronik- und Elektroschrott bringen oder zum Zeitpunkt
des Erwerbs eines neuen Geräts gleicher Art im Verhältnis eins zu eins beim Händler abge-
ben. Die geeignete getrennte Sammlung für die Zuführung zum Recycling, zur Aufbereitung und zur
umweltfreundlichen Entsorgung trägt dazu bei, mögliche negative Auswirkungen auf die Umwelt und
die Gesundheit zu vermeiden und fördert das Recycling der Materialien. Die widerrechtliche Entsor-
gung des Produkts durch den Besitzer führt zur Anwendung der von den geltenden Vorschriften im
Mitgliedstaat der Europäischen Gemeinschaft vorgesehenen Verwaltungsstrafen.
Beschreibung
Der Empfänger wird nahe dem elektronischen Programmierer installiert und erhält seine
Stromversorgung über einen 12/24V-Kabelanschluss direkt vom Programmierer, während der
Sender kabellos auf jeder beliebigen Oberäche montiert werden kann.
DieStromversorgungkommtbeiausreichendemTageslichtvoneinerSolarzelleundbeimFehlen
von Tageslicht von einer 3 Volt Lithiumbatterie. Die Batterieleistung kann mithilfe der Energie-
sparfunktion durch Wählen der Ansprechzeit und der Installationsdistanz optimiert werden.
Einsatzmöglichkeiten
CDRX12 ist ein Infrarot-Sicherheitssystem der letzten Generation, das besonders geeignet ist
für denSchutz vonDurchgängen (Einfahrtenund Fußgängereingängen), diemit automatischen
Öffnungs- und Schließystemen ausgerüstet sind.
