CARPOINT 0635221 User manual

0635221iOL.indd 1 07-05-19 14:29

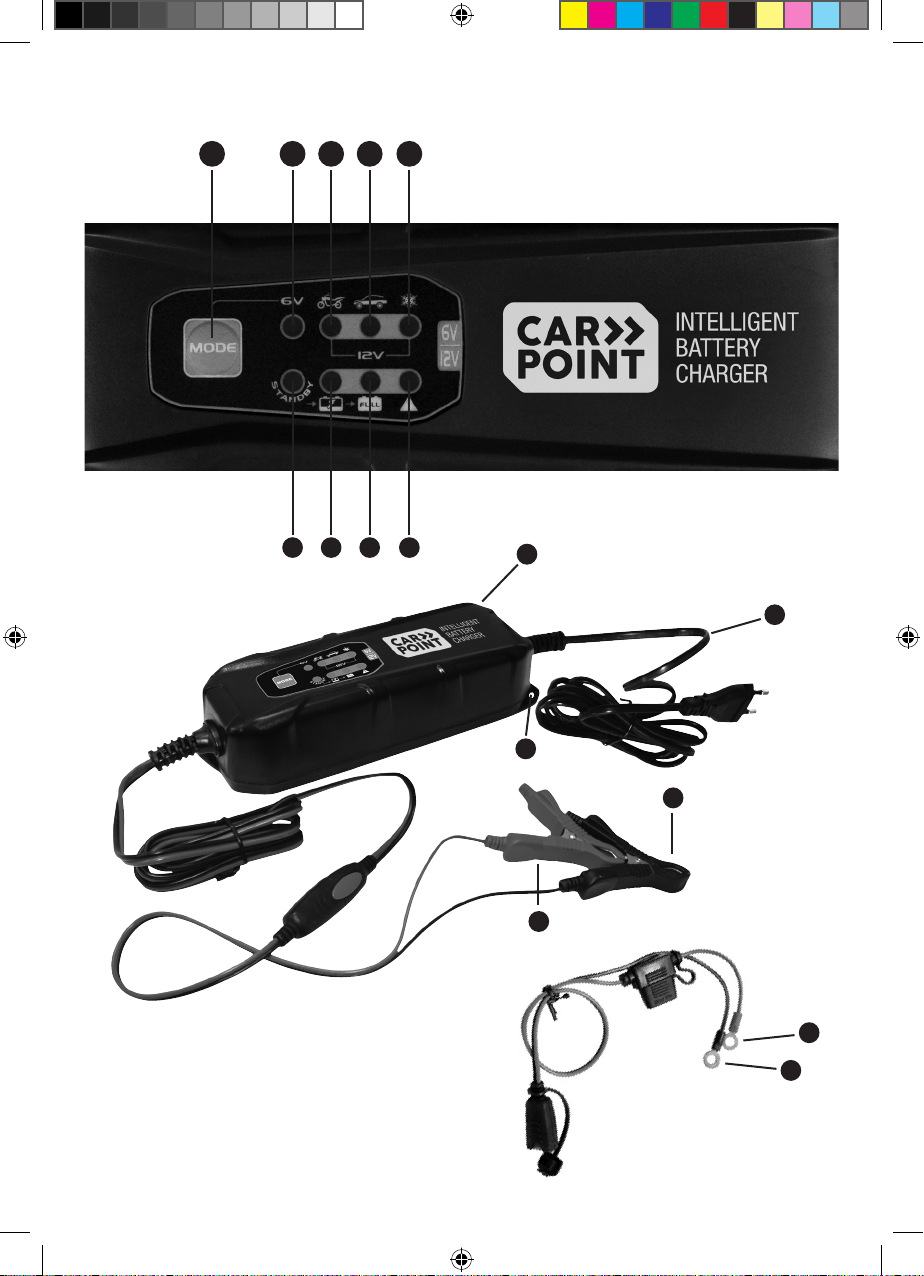

2
13
14
1 2 34
56 7 8
9
10
11
15
16
12
0635221iOL.indd 2 07-05-19 14:29

3
0635221iOL.indd 3 07-05-19 14:29

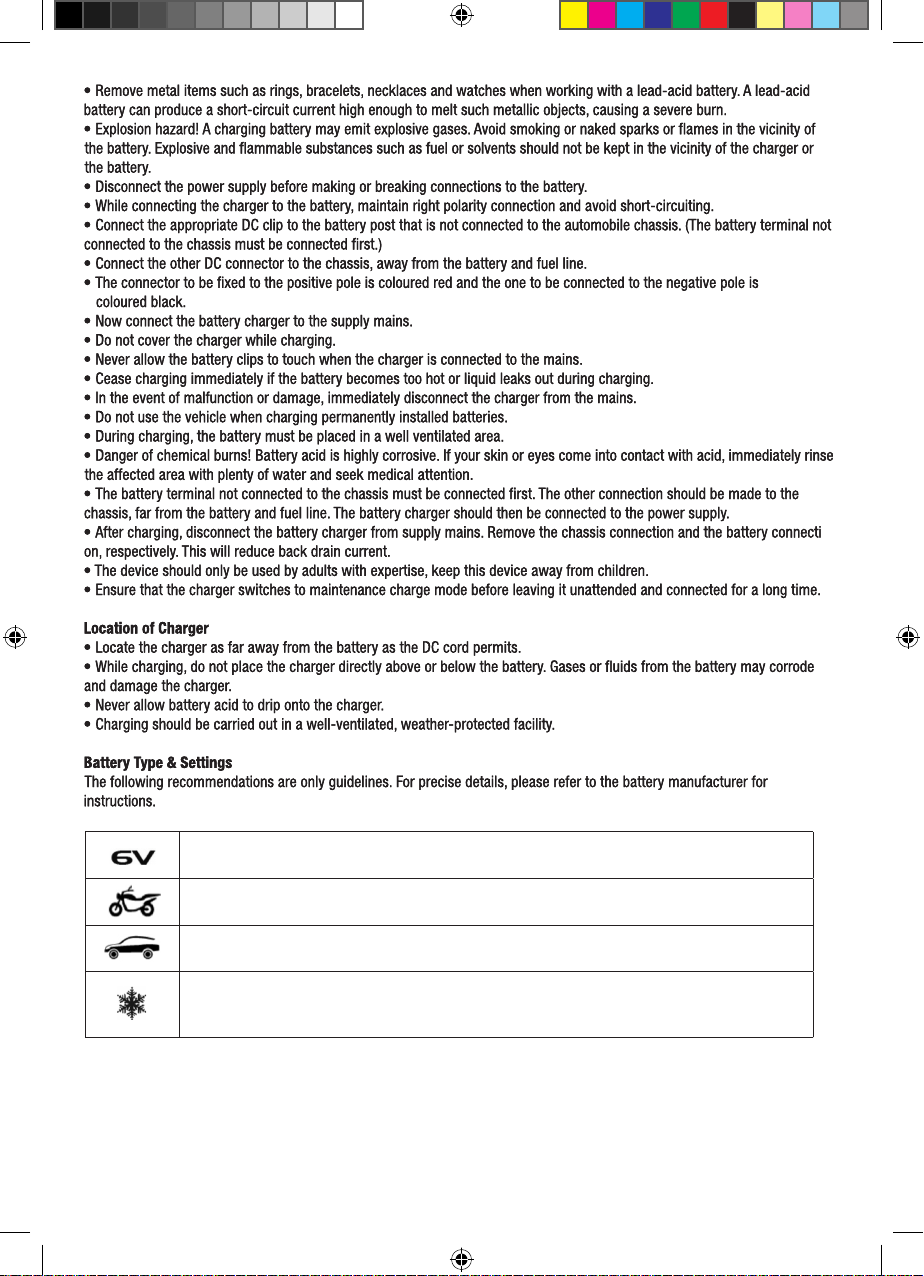

4
Mode 7.3V/O.8A
This mode is normally suitable for 6V WET, MF and GEL batteries 1.2Ah-14Ah
Mode 14.4V/O.8A
This mode is normally suitable for 12V WET, MF and GEL batteries 1.2Ah-14Ah
Mode 14.4V/3.8A
This mode is normally used for 12V WET, MF and most GEL batteries 14Ah-120Ah
Mode 14.7V/3.8A
This mode is recommended for several 12V AGM batteries. This mode is also suitable for charging
batteries in sub-zero temperatures 14Ah-120Ah.
Memory
The battery charger will remember the last mode setting when removed from the power source and will return to the last mode
selected when AC power is reconnected. The charger should be able to maintain its memory under all conditions.
0635221iOL.indd 4 07-05-19 14:29

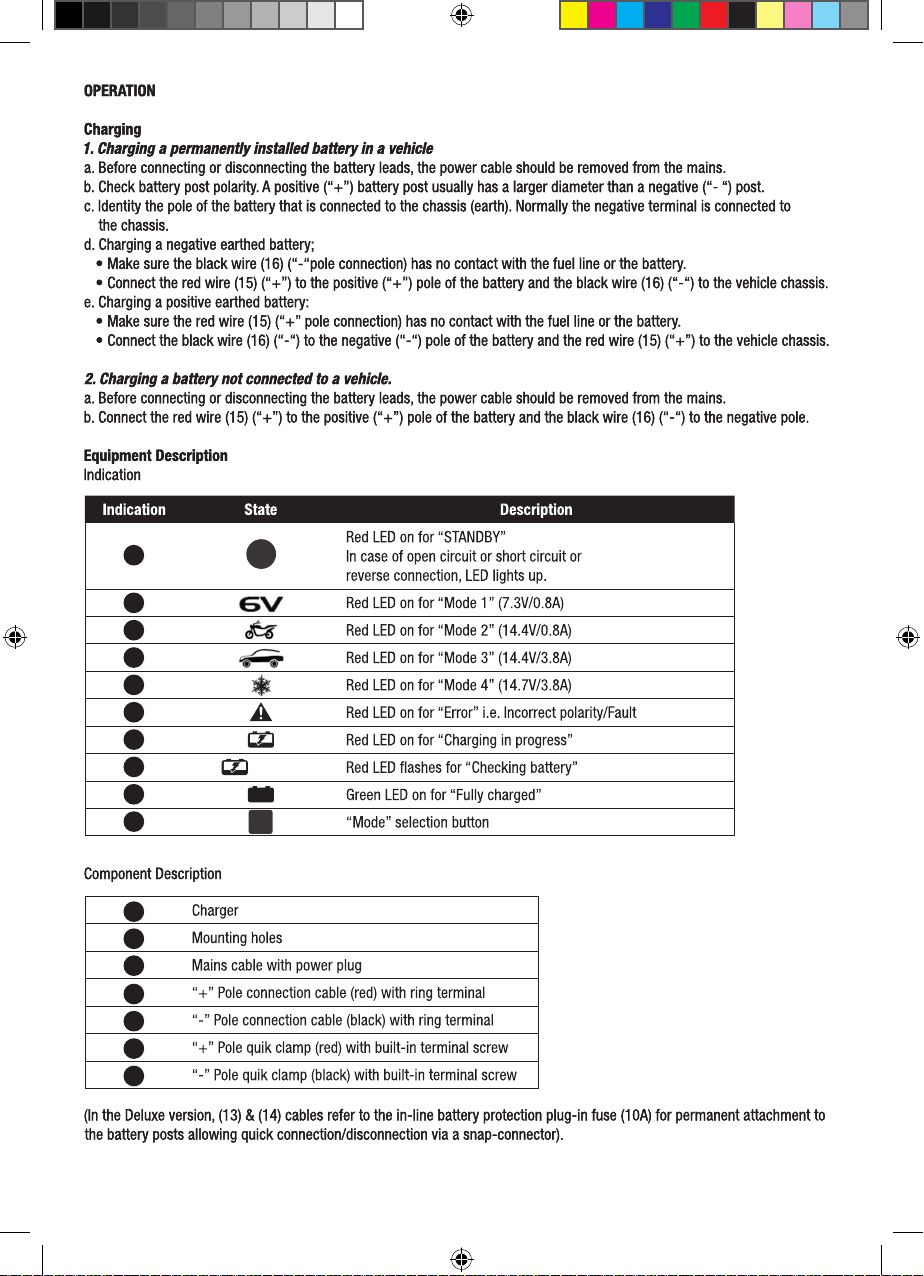

5

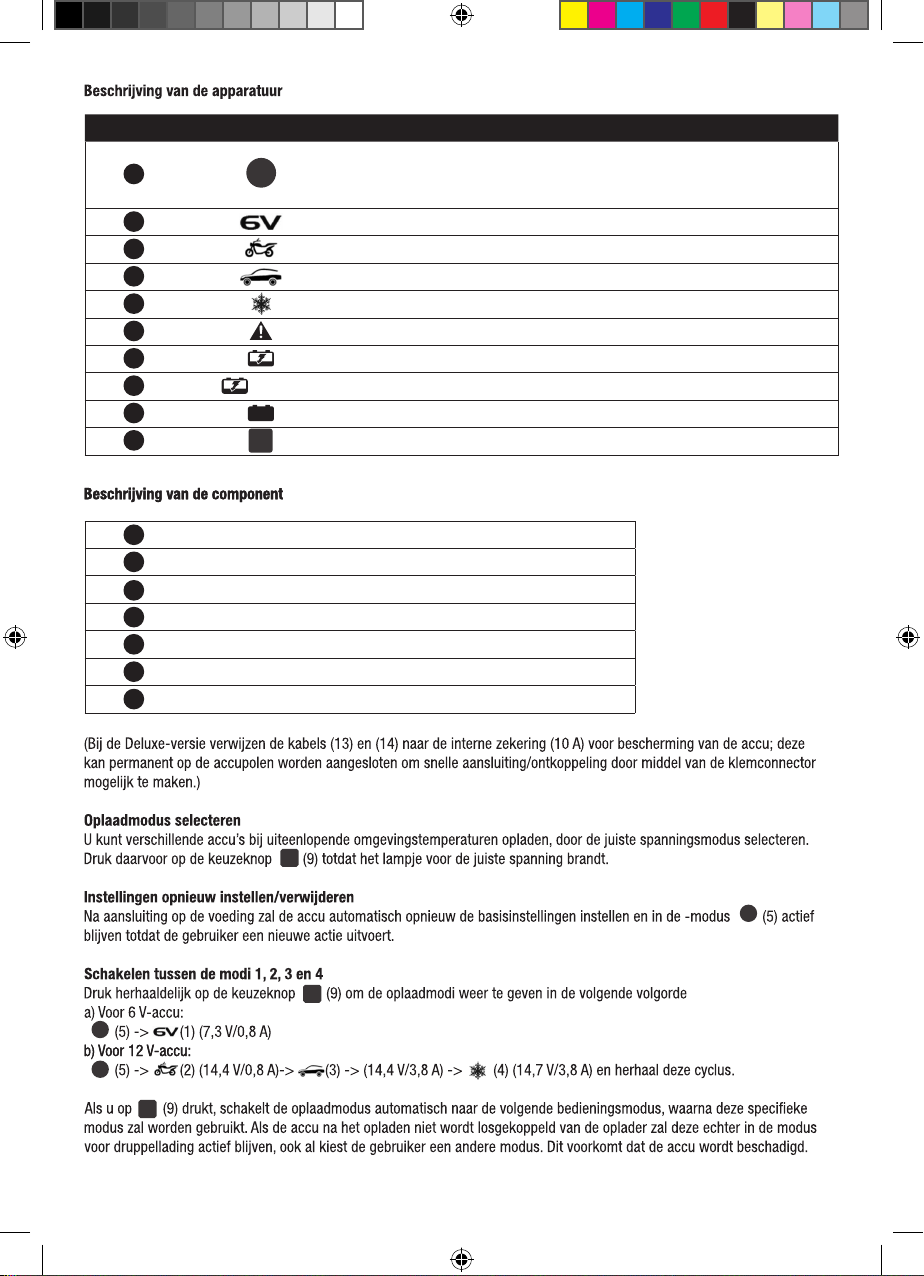

Indication State Description
Red LED on for “STANDBY”
In case of open circuit or short circuit or
reverse connection, LED lights up.
Red LED on for “Mode 1” (7.3V/0.8A)
Red LED on for “Mode 2” (14.4V/0.8A)
Red LED on for “Mode 3” (14.4V/3.8A)
Red LED on for “Mode 4” (14.7V/3.8A)
Red LED on for “Error” i.e. Incorrect polarity/Fault
Red LED on for “Charging in progress”
Red LED ashes for “Checking battery”
Green LED on for “Fully charged”
“Mode” selection button
Charger
Mounting holes
Mains cable with power plug
“+” Pole connection cable (red) with ring terminal
“-” Pole connection cable (black) with ring terminal
“+” Pole quik clamp (red) with built-in terminal screw
“-” Pole quik clamp (black) with built-in terminal screw
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
S
T
A
N
D
B
Y
Flashes
FULL
MODE
0635221iOL.indd 5 07-05-19 14:29

6
MODE
MODE
MODE
MODE
MODE
MODE
MODE
S
T
A
N
D
B
Y
S
T
A
N
D
B
Y
S
T
A
N
D
B
Y
FULL
FULL
FULL
FULL
0635221iOL.indd 6 07-05-19 14:29

7
S
T
A
N
D
B
Y
Battery side Ah Mode For about 80% Charge (hours)
6V 12V
1.2 1.5 1.5
2 2 2
14 14 14
14 3.4
20 4.5
60 14
100 23
120 28
Intelligent Battery Charger
Input Voltage AC 220-240 VAC, 50/60Hz
Output Voltage Nominal: 6V or 12V
Starting Current <25A
Input Current 0.6A RMS max
Efciency >75%
Charging Voltage 14.4V±0.25V or 14.7V±0.25V or 7.3V±0.25V
Charging Current Drain 3.8A±10% or 0.8A±10%
Back Current Drain * < 5mA (No AC input)
Ripple** 150mV max
Ambient Temperature -20°C to 40°, Reduced output power at higher temperature
Type of Charger Five step, fully automatic, switch mode with maintenance charging
Type of Battery 12V Lead-acid batteries (WET, MF, AGM and GEL)
0635221iOL.indd 7 07-05-19 14:30

8
Battery Capacity 1.2-14Ah (for 6V), 1.2-120Ah (for 12V)
Dimensions (LxWxH) 183x65x45mm
Housing Protection IP65 (Dust and Splash proof), indoor use
Weight 0.502kg/0.69kg (Deluxe version)
Noise Level <50dB (Tested from a distance of 50cm)
Diagnosis
&
Recovery
Voltage (V)
5.25V
3.75V
7.35V
Below
6.4V
7.35V
Low Rate Charge
0.8A
100mA
0.8A
Time
Bulk Trickle Charge Maintenance
Charge
Diagnosis
&
Recovery
Voltage (V)
Pulse
10.5V
7.5
9.5
11.5
15.5
13.5
14.4V
Below
12.8V
14.4V
Low Rate Charge
0.8A
100mA
0.8A
Time
Bulk Trickle Charge Maintenance
Charge
0635221iOL.indd 8 07-05-19 14:30

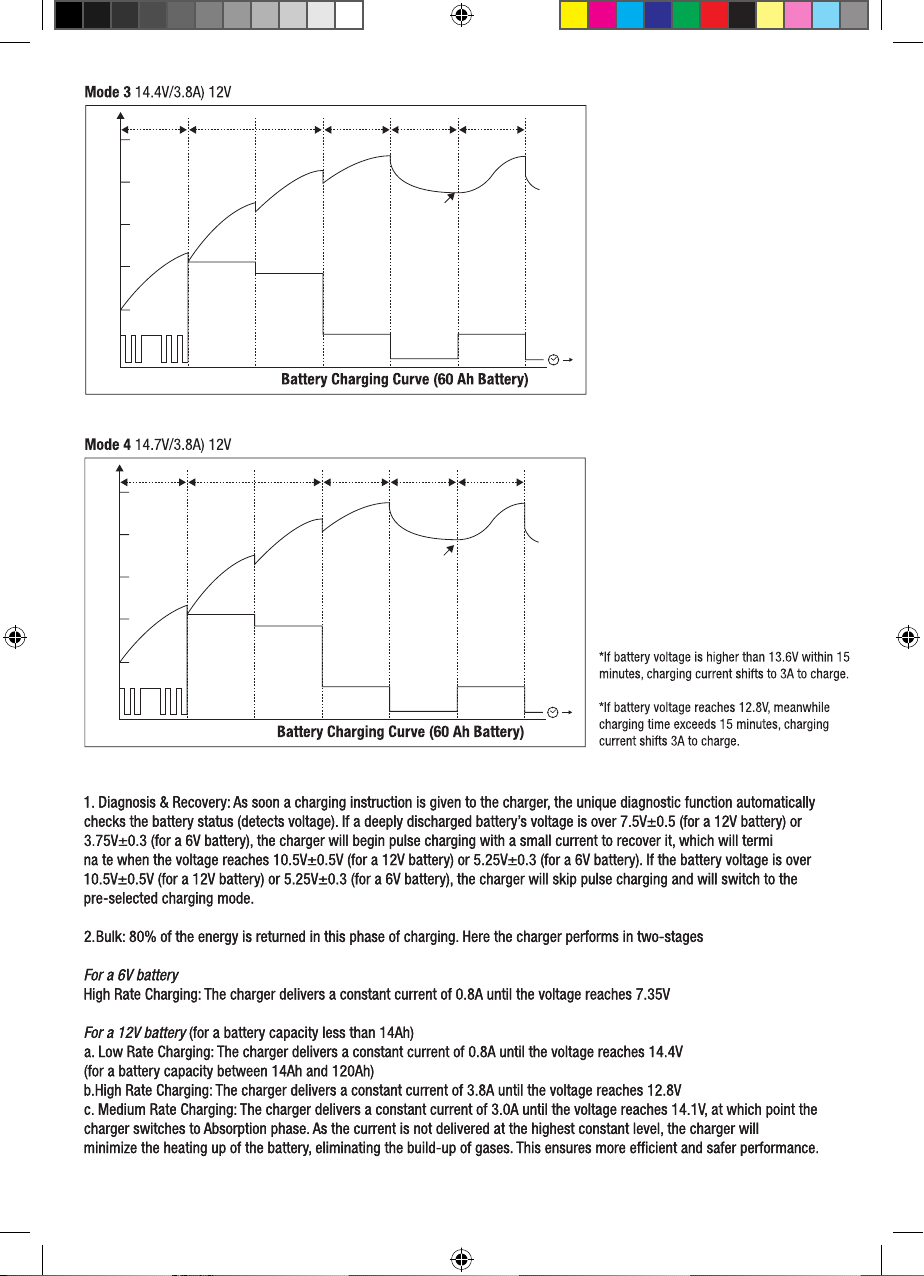

9
Diagnosis
&
Recovery
Voltage (V)
Pulse
10.5V
12.8V
14.4V 14.4V
14.1V
7.5
9.5
11.5
15.5
13.5
3.8A
3.0A
0-8A
100mA
0.8A
Time
Bulk Absorption Trickle Charge Maintenance
Charge
Below
12.8V
High
Rate
Charge
Medium
Rate
Charge
Diagnosis
&
Recovery
Voltage (V)
Pulse
10.5V
12.8V
14.7V 14.7V
14.2V
7.5
9.5
11.5
15.5
13.5
3.8A
3.0A
0-8A
100mA
0.8A
Time
Bulk Absorption Trickle Charge Maintenance
Charge
Below
12.8V
High
Rate
Charge
Medium
Rate
Charge
*
*
0635221iOL.indd 9 07-05-19 14:30

10

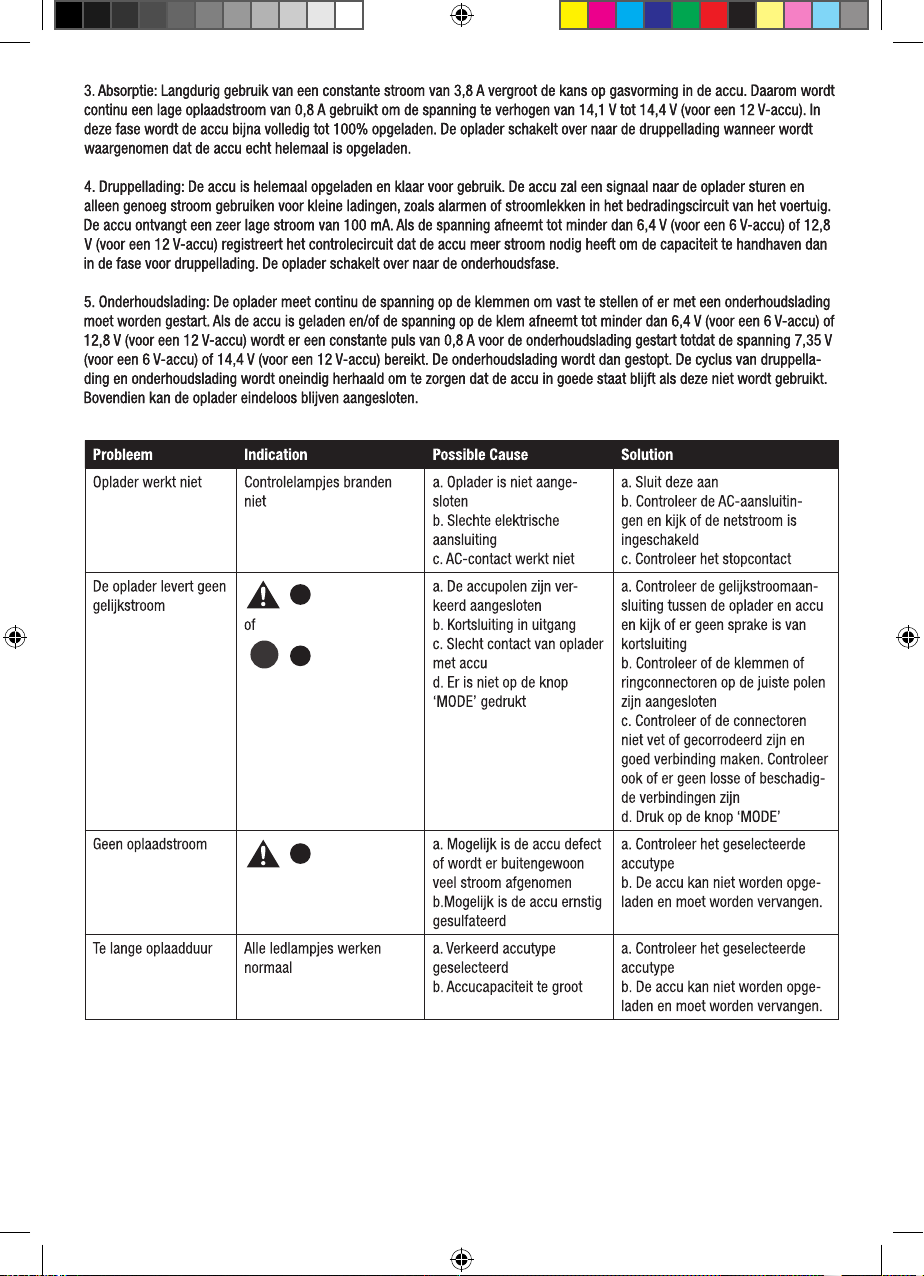

Problem Indication Possible Cause Solution
Charger does not work Indicator lights are not on a. Charger is not plugged in
b. Poor electrical connection
c. AC outlet is dead
a. Plug in
b. Check AC connections
and make sure mains is
switched on
c. Check receptacle
Charger has no DC output
or
a. Battery is connected with
reverse polarity poles
b. Output has short circuited
c. Poor contact from charger
to battery
d. MODE button is not
pressed
a. Check DC connection
between charger and battery
and make sure they have not
short-circuited
b. Check that clamps or ring
connectors are connected to
the correct polarity
c. Check that connectors
are not greasy or corroded,
that they are making a
clean connection and there
are no loose or damaged
connections
d. Press the MODE button
No charging current a. Battery may be defective/
excessive current draw
b. Battery may be severely
sulphated
a. Check battery condition
b. If battery cannot be
de-sulphated, it must be
replaced.
Excessive charging time All LED indicators work
normally
a. Wrong battery type
selected
b. Battery capacity too large
a. Check battery type
selection
b. Battery cannot be charged
and must be replaced.
S
T
A
N
D
B
Y
5
8
8
0635221iOL.indd 10 07-05-19 14:30

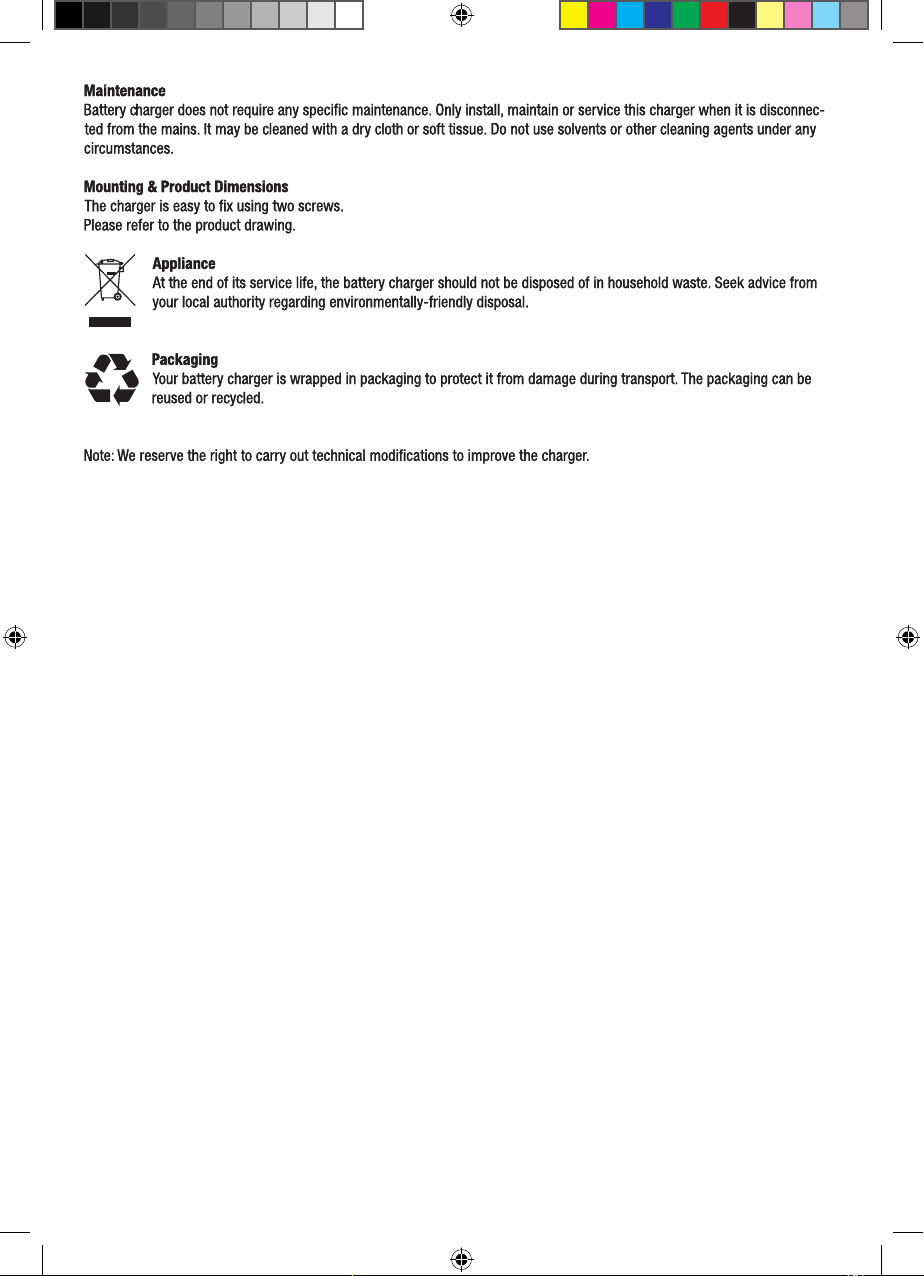

11
0635221iOL.indd 11 07-05-19 14:30

12
0635221iOL.indd 12 07-05-19 14:30

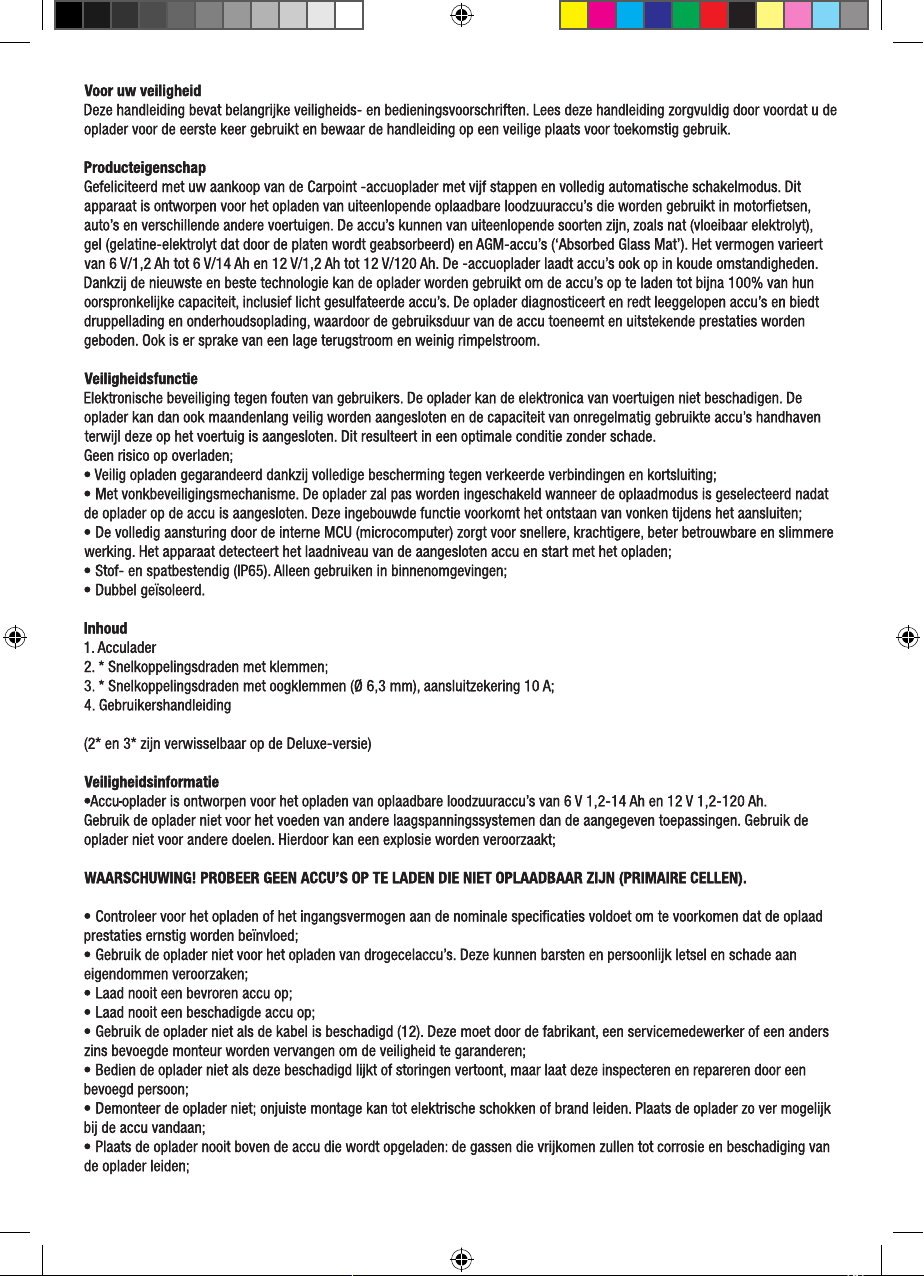

13
0635221iOL.indd 13 07-05-19 14:30

14

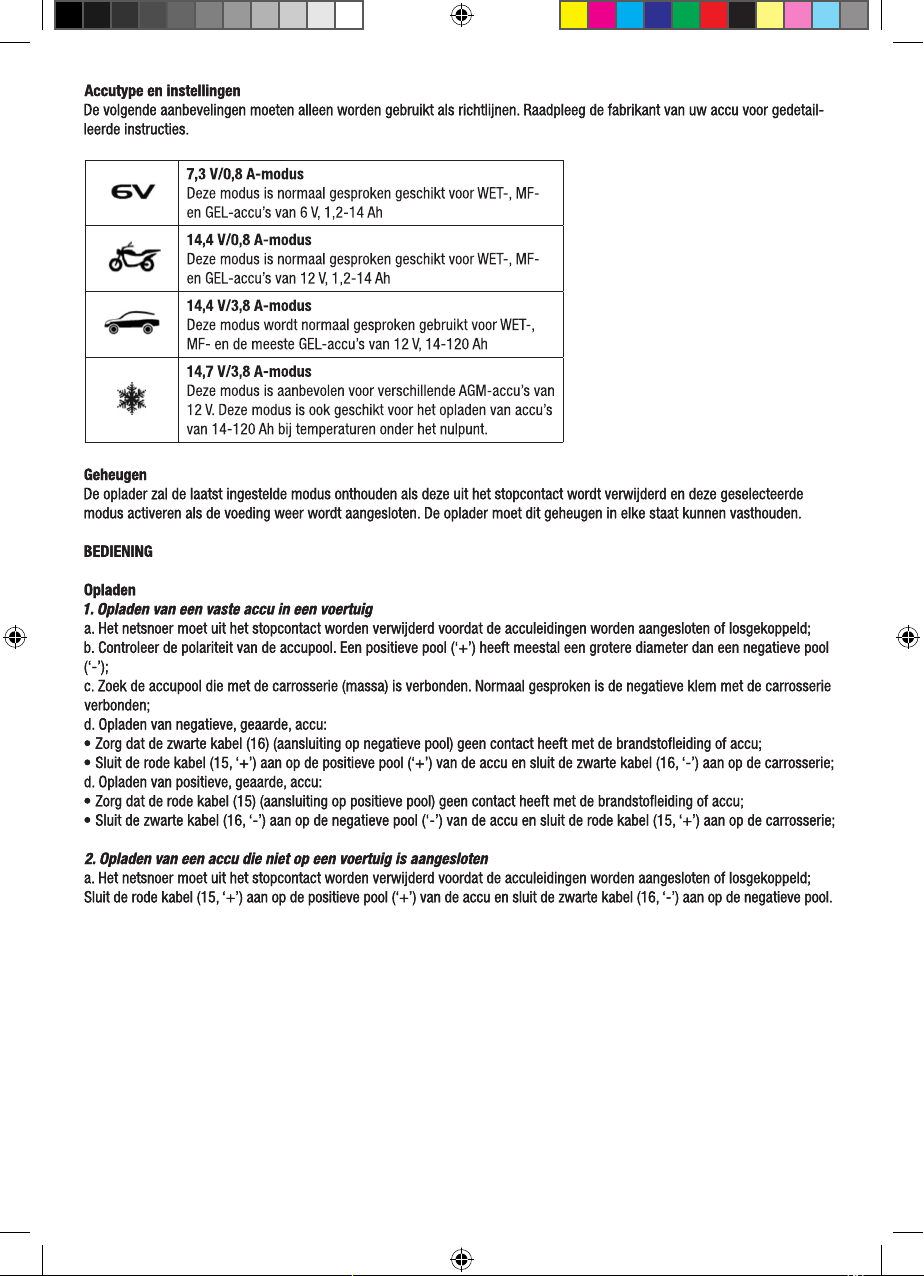

7,3 V/0,8 A-modus
Deze modus is normaal gesproken geschikt voor WET-, MF-
en GEL-accu’s van 6 V, 1,2-14 Ah
14,4 V/0,8 A-modus
Deze modus is normaal gesproken geschikt voor WET-, MF-
en GEL-accu’s van 12 V, 1,2-14 Ah
14,4 V/3,8 A-modus
Deze modus wordt normaal gesproken gebruikt voor WET-,
MF- en de meeste GEL-accu’s van 12 V, 14-120 Ah
14,7 V/3,8 A-modus
Deze modus is aanbevolen voor verschillende AGM-accu’s van
12 V. Deze modus is ook geschikt voor het opladen van accu’s
van 14-120 Ah bij temperaturen onder het nulpunt.
0635221iOL.indd 14 07-05-19 14:30

15
Lader
Bevestigingsgaten
Kabels
“+” Positieve verbindingskabel (rood) met ringklem
“-” Negatieve verbindingskabel (zwart) met ringklem
“+” Positieve snelkoppelingsklem (rood) met ingebouwde klemschroef
“-” Negatieve snelkoppelingsklem (zwart) met ingebouwde klemschroef
10
11
12
13
14
15
16
Indication State Description
Rood ledlampje brandt; “Standby“. In geval van kortsluiting of verkeerde
aansluiting van de polen zal het ledlampje gaan branden.
Rood ledlampje brandt; “Modus 1“ (7,3V/0,8A)
Rood ledlampje brandt; “Modus 2“ (14,4V/0,8A)
Rood ledlampje brandt; “Modus 3“ (14,4V/3,8A)
Rood ledlampje brandt; “Modus 4“ (14,7V/3,8A)
Rood ledlampje brandt; “Error“bijv. door een omgekeerde polariteit fout
Rood ledlampje brandt; “Opladen”
Rood ledlampje knippert; “Checken accu”
Groen ledlampje brandt; “Volledig opgeladen”
“Modus” selectieknop
1
2
3
4
5
6
6
7
8
9
S
T
A
N
D
B
Y
Flashes
FULL
MODE
S
T
A
N
D
B
Y
S
T
A
N
D
B
Y
S
T
A
N
D
B
Y
MODE
MODE
MODE
0635221iOL.indd 15 07-05-19 14:30

16
MODE
MODE
MODE
MODE
FULL
FULL
FULL
FULL
0635221iOL.indd 16 07-05-19 14:30

17
Intelligente Acculader
Ingangsspanning, wisselstroom 220-240 V (wisselstroom), 50/60 Hz
Uitgangsspanning Nominaal: 6 V of 12 V
Startstroom < 25 A
Ingangsstroom Max. 0,6 A rms
Efciëntie >75%
Oplaadspanning 14,4 V ± 0,25V of 14,7 V ± 0,25 V of 7,3 V ± 0,25 V
Afvoer van oplaadstroom 3,8 A ± 10% of 0,8 A ± 10%
Afvoer van terugloopstroom* < 5 mA (geen wisselstroomingang)
Rimpel** max. 150 mV
Omgevingstemperatuur -20 °C tot 40 °C, minder uitgangsvermogen bij hogere temperatuur
Type oplader Vijf stappen, volledig automatisch, omschakelmodus tussen onder-
houdslading
Soort accu's Loodzuuraccu's van 12 V (WET, MF, AGM en GEL)
Accuvermogen 1,2-14 Ah (voor 6 V), 1,2-120 Ah (voor 12 V)
Afmetingen (l x b x h) 183 x 65 x 45 mm
Bescherming van behuizing IP65 (stof- en spatbestendig), voor gebruik in binnenomgevingen
Gewicht 0,502 kg/0,69 kg (Deluxe-versie)
Geluidsniveau < 50 dB (getest op een afstand van 50 cm)
S
T
A
N
D
B
Y
Accuzijde Ah Modus Voor capaciteit van ca. 80% (uren)
6V 12V
1.2 1.5 1.5
2 2 2
14 14 14
14 3
20 4.5
60 14
100 23
120 28
0635221iOL.indd 17 07-05-19 14:30

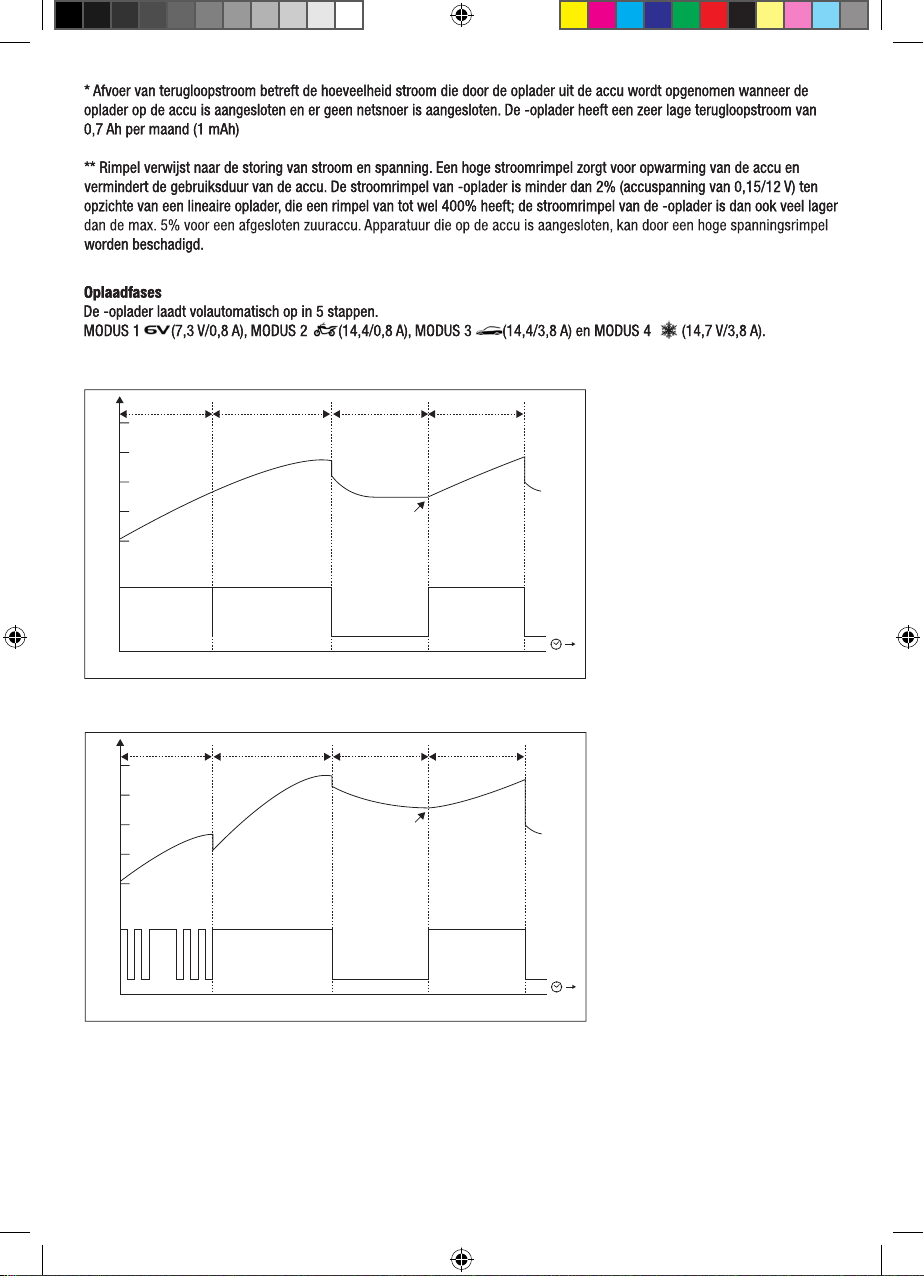

18
Diagnosis
&
Recovery
Voltage (V)
5.25V
3.75V
7.35V
Below
6.4V
7.35V
Low Rate Charge
0.8A
100mA
0.8A
Time
Bulk Trickle Charge Maintenance
Charge
Mode 1 (7.3V/0.8A) 6V
Battery Charging Curve (4 Ah Battery)
Battery Charging Curve (4 Ah Battery)
Diagnosis
&
Recovery
Voltage (V)
Pulse
10.5V
7.5
9.5
11.5
15.5
13.5
14.4V
Below
12.8V
14.4V
Low Rate Charge
0.8A
100mA
0.8A
Time
Bulk Trickle Charge Maintenance
Charge
Mode 2 (14.4V/0.8A) 12V
0635221iOL.indd 18 07-05-19 14:30

19
Diagnosis
&
Recovery
Voltage (V)
Pulse
10.5V
12.8V
14.4V 14.4V
14.1V
7.5
9.5
11.5
15.5
13.5
3.8A
3.0A
0-8A
100mA
0.8A
Time
Bulk Absorption Trickle Charge Maintenance
Charge
Below
12.8V
High
Rate
Charge
Medium
Rate
Charge
Mode 3 14.4V/3.8A) 12V
Battery Charging Curve (60 Ah Battery)
Diagnosis
&
Recovery
Voltage (V)
Pulse
10.5V
12.8V
14.7V 14.7V
14.2V
7.5
9.5
11.5
15.5
13.5
3.8A
3.0A
0-8A
100mA
0.8A
Time
Bulk Absorption Trickle Charge Maintenance
Charge
Below
12.8V
High
Rate
Charge
Medium
Rate
Charge
Mode 4 14.7V/3.8A) 12V
Battery Charging Curve (60 Ah Battery)
*
*
0635221iOL.indd 19 07-05-19 14:30

20
Probleem Indication Possible Cause Solution
Oplader werkt niet Controlelampjes branden
niet
a. Oplader is niet aange-
sloten
b. Slechte elektrische
aansluiting
c. AC-contact werkt niet
a. Sluit deze aan
b. Controleer de AC-aansluitin-
gen en kijk of de netstroom is
ingeschakeld
c. Controleer het stopcontact
De oplader levert geen
gelijkstroom
of
a. De accupolen zijn ver-
keerd aangesloten
b. Kortsluiting in uitgang
c. Slecht contact van oplader
met accu
d. Er is niet op de knop
‘MODE’ gedrukt
a. Controleer de gelijkstroomaan-
sluiting tussen de oplader en accu
en kijk of er geen sprake is van
kortsluiting
b. Controleer of de klemmen of
ringconnectoren op de juiste polen
zijn aangesloten
c. Controleer of de connectoren
niet vet of gecorrodeerd zijn en
goed verbinding maken. Controleer
ook of er geen losse of beschadig-
de verbindingen zijn
d. Druk op de knop ‘MODE’
Geen oplaadstroom a. Mogelijk is de accu defect
of wordt er buitengewoon
veel stroom afgenomen
b.Mogelijk is de accu ernstig
gesulfateerd
a. Controleer het geselecteerde
accutype
b. De accu kan niet worden opge-
laden en moet worden vervangen.
Te lange oplaadduur Alle ledlampjes werken
normaal
a. Verkeerd accutype
geselecteerd
b. Accucapaciteit te groot
a. Controleer het geselecteerde
accutype
b. De accu kan niet worden opge-
laden en moet worden vervangen.
S
T
A
N
D
B
Y
5
8
8
0635221iOL.indd 20 07-05-19 14:30
