Carrera Video one 370503003 User manual

Made in China, Shantou.

Montage- und Betriebsanleitung

Assembly and operating instructions

Instructions de montage et d’utilisation

Instrucciones de montaje y de servicio

Istruzioni per il montaggio e l’uso

Montage- en gebruiksaanwijzing

Instruções de montagem e modo de utilização

Monterings- och bruksanvisning

Asennus- ja käyttöohje

Instrukcja montażu i obsługi

Szerelési és használati utasítás

Navodila za montažo in uporabo

Návod k montáži a obsluze

Montajse- og bruksanvisning

Monterings- og driftsvejledning

Οδηγίες συναρολόγησης και λειτουργίας

Carrera RC

Quadrocopter

RC Video One

# 370503003

0°

6x 1.5 V Mignon

AA batteries

6 7

‒

RL RL

1012 11

Red

Charging Green

Ready

3m 3m

2,4m

ALKALINEALKALINE

ALKALINE

3,7V 380 mAh

1,406 Wh LiPo 6x 1.5 V Mignon

AA batteries

undersidetop side

11/2014 · 1

11 12

15 16

13a 13b

13c

‒

RL RL

‒

A B

REAR-View

FRONT-View

Rotorblade Sideview

angle of tilt

MOVI0000.avi


DEUTSCH

Sehr geehrter Kunde

Wir beglückwünschen Sie zum Kauf Ihres Carrera RC-Mo-

dell-Quadrocopters, der nach dem heutigen Stand der Tech-

nik gefertigt wurde. Da wir stets um Weiterentwicklung und

Verbesserung unserer Produkte bemüht sind, behalten wir

uns eine Änderung in technischer Hinsicht und in Bezug auf

Ausstattung, Materialien und Design jederzeit und ohne An-

kündigung vor. Aus geringfügigen Abweichungen des Ihnen

vorliegenden Produkts gegenüber Daten und Abbildungen

dieser Anleitung können daher keinerlei Ansprüche abge-

leitet werden. Diese Bedienungs- und Montageanleitung

ist Bestandteil des Produkts. Bei Nichtbeachtung der Be-

dienungsanleitung und der enthaltenen Sicherheitsanwei-

sungen erlischt der Garantieanspruch. Bewahren Sie diese

Anleitung zum Nachlesen und für die eventuelle Weitergabe

des Modells an Dritte auf.

Garantiebedingungen

Bei den Carrera-Produkten handelt es sich um technisch

hochwertige Produkte (KEIN SPIELZEUG), die sorgfältig

behandelt werden sollten. Beachten Sie bitte unbedingt

die Hinweise in der Bedienungsanleitung. Alle Teile wer-

den einer sorgfältigen Prüfung unterzogen (technische

Änderungen und Modelländerungen, die der Verbesse-

rung des Produktes dienen, sind vorbehalten). Sollten

dennoch Fehler auftreten, wird eine Garantie im Rahmen

der nachstehenden Garantie-Bedingung gewährt:

Die Stadlbauer Marketing + Vertrieb GmbH (nachfolgend

„Hersteller“) garantiert dem Endkunden (nachfolgend „Kun-

de“) nach Maßgabe der nachfolgenden Bestimmungen,

dass der an den Kunden gelieferte Carrera RC-Modell-

Quadrocopter (nachfolgend „Produkt“) innerhalb eines

Zeitraums von zwei Jahren ab Kaufdatum (Garantiefrist) frei

von Material- oder Verarbeitungsfehlern sein wird. Derartige

Fehler wird der Hersteller nach eigenem Ermessen auf seine

Kosten durch Reparatur oder Lieferung neuer oder general-

überholter Teile beheben. Die Garantie erstreckt sich nicht

auf Verschleißteile (wie z.B. Akku, Rotorblätter, Kabinenab-

dekung, Zahnräder u.ä.), Schäden durch unsachgemäße

Behandlung/Nutzung oder bei Fremdeingriﬀen. Sonstige

Ansprüche des Kunden, insbesondere auf Schadensersatz,

gegen den Hersteller sind ausgeschlossen. Die vertragli-

chen oder gesetzlichen Rechte des Kunden (Nacherfüllung,

Rücktritt vom Vertrag, Minderung, Schadensersatz) gegen-

über dem jeweiligen Verkäufer, welche bestehen, wenn das

Produkt bei Gefahrübergang nicht mangelfrei war, werden

durch diese Garantie nicht berührt.

Ansprüche aus dieser gesonderten Hersteller-Garantie

bestehen nur, wenn

• der geltend gemachte Fehler nicht in Schäden liegt, die

durch einen nach den Vorgaben in der Bedienungsanlei-

tung nicht bestimmungsgemäßen oder unsachgemäßen

Gebrauch verursacht wurden.

• es sich nicht um betriebsbedingte Verschleißerscheinun-

gen handelt.

• das Produkt keine Merkmale aufweist, die auf Reparaturen

oder sonstige Eingriﬀe von durch den Hersteller nicht auto-

risierten Werkstätten schließen lassen.

• das Produkt nur mit vom Hersteller autorisiertem Zubehör

verwendet wurde und

• das Produkt zusammen mit dem Original-Kaufbeleg

(Rechnung / Kassenzettel) und der vollständig ausgefüllten

Garantiekarte, an welcher keine eigenen Änderungen vor-

genommen wurden, eingesendet wird:

Stadlbauer Marketing + Vertrieb GmbH

Chiemseestraße 200 • D-83278 Traunstein

Innerhalb Österreichs an:

Stadlbauer Marketing + Vertrieb GmbH

Handelszentrum 6 • A-5101 Bergheim

Garantiekarten können nicht ersetzt werden.

Hinweis für EU-Staaten: Es wird auf die gesetzliche Gewähr-

leistungspﬂicht des Verkäufers hingewiesen, dass nämlich

diese Gewährleistungspﬂicht durch gegenständliche Garan-

tie nicht eingeschränkt wird. Die Kosten der Einsendung und

Rücksendung des Produkts übernimmt der Hersteller. Diese

Garantie gilt in dem vorstehend genannten Umfang und unter

den oben genannten Voraussetzungen (einschließlich der Vor-

lage des Original-Kaufbelegs auch im Falle der Weiterveräuße-

rung) für jeden späteren, künftigen Eigentümer des Produkts.

Konformitätserklärung

Hiermit erklärt Stadlbauer Marketing + Vertrieb GmbH, dass

sich dieses Modell einschließlich Controller in Übereinstim-

mung mit den grundlegenden Anforderungen folgender EG-

Richtlinien: EG Richtlinien 2009/48 und 2004/108/EG über

die elektromagnetische Verträglichkeit und den anderen

relevanten Vorschriften der Richtlinie 1999/5/EG (R&TTE)

beﬁndet.

Die Original-Konformitätserklärung kann unter

carrera-rc.com angefordert werden.

Warnhinweise!

ACHTUNG! Dieses Spielzeug ist nicht geeig-

net für Kinder unter 3 Jahren, wegen ver-

schluckbarer Kleinteile.

ACHTUNG! Funktionsbedingte Klemmgefahr! Entfernen

Sie alle Verpackungsmaterialien und Befestigungs-

drähte, bevor Sie dieses Spielzeug dem Kind übergeben.

Für Informationen und etwaige Fragen, bewahren Sie

bitte Verpackung und Adresse sowie die Gebrauchsanlei-

tung für späteres Nachschlagen auf. Hinweis für Erwach-

sene Aufsichtspersonen: Überprüfen Sie, ob das Spiel-

zeug nach Anleitung montiert ist. Die Montage soll unter

der Aufsicht eines Erwachsenen durchgeführt werden.

Ein ferngesteuerter Quadrocopter ist nur für Jugendli-

che ab 12 Jahren geeignet!

Dieses Produkt ist nicht für den Gebrauch durch Kinder

ohne die Aufsicht eines Erziehungsberechtigten vorgese-

hen. Für das Steuern des Quadrocopters ist eine gewisse

Übung erforderlich. Kinder müssen dies unter direkter Be-

aufsichtigung durch einen Erwachsenen erlernen. Lesen

Sie vor dem ersten Gebrauch die Benutzerinformationen

zusammen mit Ihrem Kind. Bei unsachgemäßer Verwen-

dung kann es zu schweren Verletzungen und/oder Sachbe-

schädigungen kommen. Es muss mit Vorsicht und Umsicht

gesteuert werden und erfordert einige mechanische und

auch mentale Fähigkeiten. Die Anleitung enthält Sicherheits-

hinweise und Vorschriften sowie Hinweise fur die Wartung

und den Betrieb des Produktes. Es ist unabdingbar, diese

Anleitung vor der ersten Inbetriebnahme komplett zu lesen

und zu verstehen. Nur so können Unfälle mit Verletzungen

und Beschädigungen vermieden werden.

Hände, Haare und lose Kleidung, einschließlich anderer

Gegenstände wie Stifte und Schraubendreher müssen vom

Propeller (Rotor) ferngehalten werden. Den rotierenden Ro-

tor nicht berühren. Achten Sie besonders darauf, dass Ihre

Hände NICHT in die Nähe der Rotorblätter kommen!

ACHTUNG: Gefahr von Augenverletzungen. Lassen Sie

den Quadrocopter nicht in der Nähe Ihres Gesichtes ﬂie-

gen, um Verletzungen zu vermeiden.

Sie als Nutzer dieses Produkts sind alleinverantwortlich

für den sicheren Umgang, so dass weder Sie noch an-

dere Personen oder deren Eigentum Schaden nehmen

oder gefährdet werden.

• Verwenden Sie Ihr Modell nie mit schwachen Controller-

Batterien.

• Dieses Spielzeug ist nur für die Verwendung im häuslichen

Bereich (Haus und Garten) bestimmt.

• Vermeiden Sie verkehrsreiche und belebte Bereiche. Achten

Sie immer darauf, dass genügend Platz zur Verfügung steht.

• Lassen Sie Ihr Modell moglichst nicht auf oﬀener Straße

oder in öﬀentlichen Bereichen ﬂiegen, um niemanden zu

gefährden oder zu verletzen.

• ACHTUNG: Starten Sie den Quadrocopter nicht, wenn

sich Personen, Tiere oder andere Hindernisse im Flug-

bereich des Quadrocopters beﬁnden.

• Starten und ﬂiegen ist in der Nähe von Hochspannungs-

masten, Eisenbahnschienen, Straßen Schwimmbecken

oder oﬀenem Wasser strikt Verboten.

• Befolgen Sie genau die Anweisungen und Warnhinweise

für dieses Produkt und für die mögliche Zusatzausrüstung

(Ladegerät, Akkus usw.), die Sie nutzen.

•

Sollte der Quadrocopter mit Lebewesen

oder harten

Gegenständen in Berührung kommen, bitte sofort den

Gashebel in die Nullstellung bringen, d.h. der linke

Joystick muss am unteren Anschlag sein!

• Achten Sie darauf, dass alle Chemikalien, Kleinteile oder

elektrische Bauteile außerhalb der Reichweite von Kindern

sind.

• Vermeiden Sie jegliche Feuchtigkeit, denn Sie kann die

Elektronik beschädigen.

• Es besteht die Gefahr von schweren Verletzungen bis hin

zum Tod, wenn Sie Teile Ihres Modells in den Mund ste-

cken oder an ihnen lecken.

• ACHTUNG: Bei Verwendung des Umhängebandes um

den Hals besteht Strangulationsgefahr!

• Führen Sie am Quadrocopter keinerlei Änderungen durch.

Wenn Sie diesen Bedingungen nicht zustimmen, geben Sie

das vollständige Quadrocopter Modell sofort in neuem und

unbenutztem Zustand an den Händler zurück.

Wichtige Informationen über Lithium Polymer Akkus

Lithium-Polymer (LiPo) Akkus sind wesentlich empﬁndlicher

als herkömmliche Alkali-, oder NiMH-Akkus, die sonst bei

Funkfernsteuerungen verwendet werden. Die Vorschriften

und Warnhinweise müssen deshalb genauestens befolgt

werden. Bei falscher Handhabung von LiPo Akkus besteht

Brandgefahr. Beachten Sie immer die Herstellerangaben,

wenn Sie LiPo Akkus entsorgen.

Entsorgungsbestimmungen für Elektro- und Elektronik-

Altgeräte laut WEEE

Das hier abgebildete Symbol der

durchgestrichenen Mülltonnen

soll Sie darauf hinweisen, dass

leere Batterien, Akkumulatoren,

Knopfzellen, Akku packs, Geräte batterien, elektrische Altge-

räte etc. nicht in den Hausmüll gehören, da sie der Umwelt

und Gesundheit schaden. Helfen Sie bitte mit, Umwelt und

Gesundheit zu erhalten und sprechen Sie auch mit Ihren

Kindern über die ordentliche Entsorgung gebrauchter Batte-

rien und elektrischer Altgeräte. Batterien und elektrische

Altgeräte sollen bei den bekannten Sammelstellen abgege-

ben werden. So werden sie ordnungsgemäßem Recycling

zugeführt.

Ungleiche Batterietypen oder neue und gebrauchte Batte-

rien dürfen nicht zusammen verwendet werden. Leere Bat-

terien aus dem Spielzeug herausnehmen.Nicht auﬂadbare

Batterien dürfen aufgrund des Explosionsrisikos nicht auf-

geladen werden.

ACHTUNG!

Das Ladegerät bzw. USB-Ladekabel kann von Kindern ab einem

Alter von acht (8) Jahren und von Personen mit eingeschränkten

physischen, sensorischen oder geistigen Fähigkeiten oder einem

Mangel an Erfahrung und/oder Wissen verwendet werden, wenn

sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs

des Geräts unterwiesen wurden und die daraus resultierenden

Gefahren verstanden haben. Kinder dürfen nicht mit dem Lade-

gerät bzw. USB-Ladekabel spielen. Reinigung und Benutzerwar-

tung dürfen nicht durch Kinder durchgeführt werden, es sei denn

sie sind älter als 8 Jahre und beaufsichtigt.

Kinder jünger als 8 Jahre sind vom Ladegerät und der Anschluss-

leitung fernzuhalten. Lassen Sie den Akku beim Laden nie

unbewacht. Auﬂadbare Batterien vor dem Laden aus dem Spiel-

zeug nehmen. Anschlussklemmen dürfen nicht kurzgeschlossen

werden. Es dürfen nur die empfohlenen Batterien oder die eines

gleichwertigen Typs verwendet werden.

Bei regelmäßigem Gebrauch des Ladegeräts, muss dieses am

Kabel, Anschluss, Abdeckungen und anderen Teilen kontrolliert

werden. Im Schadensfall darf das Ladegerät erst nach einer

Reparatur wieder in Betrieb genommen werden. Das ﬂexible

Außenkabel dieses Ladegeräts kann nicht ausgetauscht werden:

Wenn das Kabel beschädigt ist, muss das Ladegerät verschrottet

werden.

Richtlinien und Warnhinweise für die Benutzung des

LiPo Akkus

• Sie müssen den beigefügten 3,7 V 380 mAh / 1,406 Wh

LiPo-Akku an einem sichern Ort abseits entzündlicher

Materialien auﬂaden.

• Lassen Sie den Akku beim Laden nie unbewacht.

• Zum Laden nach einem Flug muss sich der Akku zunächst

auf die Umgebungstemperatur abgekühlt haben.

• Sie dürfen nur das dazugehörige Lipo-Ladegerät (USB

Kabel/ Controller) verwenden. Bei Nichteinhaltung dieser

Hinweise besteht Brandgefahr und damit Gesundheits-

gefährdung und/oder Sachbeschädigung. Benutzen Sie

NIEMALS ein anderes Ladegerät.

• Falls sich der Akku während des Entlade- oder Ladevor-

gangs aufbläht oder verformt, beenden Sie sofort das La-

DEUTSCH

den oder Entladen. Entnehmen Sie den Akku so schnell

und vorsichtig wie möglich und legen Sie ihn an einen

sicheren, oﬀenen Bereich abseits brennbarer Materiali-

en und beobachten Sie ihn mindestens 15 Minuten lang.

Wenn Sie einen Akku, der sich bereits aufgebläht oder

verformt hat, weiter laden oder entladen, besteht Brand-

gefahr! Selbst bei geringer Verformung oder Ballonbildung

muss ein Akku aus dem Betrieb genommen werden.

• Lagern Sie den Akku bei Raumtemperatur an einem tro-

ckenen Ort.

• Laden Sie den Akku unbedingt nach Gebrauch wieder

auf um eine sog. Tiefenentladung des Akkus zu ver-

meiden. Beachten Sie dabei, dass Sie eine Pause von

ca. 20 Min. zwischen dem Flug und dem Ladevorgang

einhalten. Laden Sie den Akku von Zeit zu Zeit (ca. alle

2-3 Monate) auf. Eine Nichtbeachtung der o.g. Handha-

bung des Akkus kann zu einem Defekt führen.

• Für den Transport oder für eine übergangsweise Lagerung

des Akkus sollte die Temperatur zwischen 5-50°C liegen.

Lagern Sie den Akku oder das Modell, wenn möglich nicht

im Auto oder unter direktem Sonneneinﬂuss. Wenn der

Akku der Hitze im Auto ausgesetzt wird, kann er beschä-

digt werden oder Feuer fangen.

Hinweis: Bei geringer Batteriespannung/-leistung werden

Sie feststellen, dass erhebliche Trimmung und/oder Steuer-

bewegungen erforderlich sind, damit der Quadrocopter nicht

ins Trudeln gerät. Dies tritt in der Regel vor dem Erreichen

von 3 V Akkuspannung auf und ist ein guter Zeitpunkt, um

den Flug zu beenden.

Lieferumfang

1 x Quadrocopter

1 x Controller

1 x USB-Ladekabel

1 x USB-Adapter

1 x Micro SD-Karte

1x Akku

1x Lanyard

1 x Ersatzrotoren-Set

6 x 1,5 V Mignon AA Batterien

(nicht wiederauﬂadbar)

Auﬂaden des LiPo-Akkus

Achten Sie darauf, dass Sie den mitgelieferten LiPo-Akku

nur mit dem mitgelieferten LiPo-Ladegerät (USB-Kabel)

laden. Wenn Sie versuchen den Akku mit einem anderen

LiPo-Akku Ladegerät oder einem anderen Ladegerät zu la-

den, kann dies zu schweren Schäden führen. Bitte lesen Sie

den vorangehenden Abschnitt mit den Warnhinweisen und

Richtlinien zur Akku-Verwendung sorgfältig durch, bevor Sie

fortfahren. Akkus dürfen nur von Erwachsenen aufgeladen

werden. Ladegeräte und Netzteile nicht kurzschließen.

Sie können den im Quadrocopter verbauten Akku mit dem

dazugehörigen USB-Ladekabel an einem USB Port laden:

Laden am Computer:

• Entfernen Sie den Akku aus dem Modell be-

vor Sie diesen auﬂaden.

•

Verbinden Sie das USB-Ladekabel mit dem USB-

Port eines Computers. Die LED am USB-Ladekabel

leuchtet grün auf und zeigt an, dass die Ladeeinheit

ordnungsgemäß mit dem Computer verbunden ist.

Wenn Sie einen Quadrocopter mit leerem Akku

anstecken leuchtet die LED am USB-Ladekabel

rot auf und zeigt an, dass der Quadrocopter Akku

geladen wird. Das USB-Ladekabel bzw. die Lade-

buchse am Quadrocopter sind so hergestellt, dass

verkehrte Polarität ausgeschlossen ist.

• Es dauert ungefähr 60 Minuten, um einen entla-

denen Akku (nicht tiefentladenen) wieder aufzu-

laden. Wenn der Akku voll ist, leuchtet die LED-

Anzeige am USB-Ladekabel wieder grün auf.

Hinweis: Bei der Auslieferung ist der enthaltene LiPo-

Akku teilgeladen. Daher könnte der erste Ladevorgang

etwas kürzer dauern.

Halten Sie die o.g. Anschlussreihenfolge unbedingt ein!

Sollten Sie das Ladekabel nicht an eine Stromquelle ange-

schlossen und nur mit dem Quadrocopter verbunden ha-

ben, so zeigt eine grün leuchtende LED-Anzeige an, dass

noch Spannung im Akku ist. Die grün leuchtende LED-An-

zeige zeigt nicht an ob der Akku ausreichend geladen ist.

Lösen Sie die am Quadrocopter beﬁndliche Steckverbin-

dung, wenn Sie den Quadrocopter nicht verwenden. Eine

Nichtbeachtung kann zu Akkuschäden fuhren!

Einsetzen der Batterien in den

Controller

Öﬀnen Sie das Batteriefach mit einem Schrau-

bendreher und setzen Sie die Batterien in den

Controller ein. Achten Sie auf die richtige Pola-

rität. Nach dem verschließen des Faches können

Sie die Funktionalität des Controllers mit Hilfe des

Powerschalters auf der Vorderseite prüfen.

Bei ON-Stellung des Powerschalters und ord-

nungsgemäßer Funktion sollte die LED oben in

der Mitte des Controllers rot auﬂeuchten.

Wenn die Kontroll LED schnell blinkt, müssen die

Batterien im Controller gewechselt werden.

Bindung des Modells mit dem

Controller

Der Carrera RC Quadrocopter und der Controller

sind werkseitig gebunden. Sollte es am Anfang

Probleme bei der Kommunikation zwischen dem

Carrera RC Quadrocopter und dem Controller ge-

ben, führen Sie bitte eine neue Bindung durch.

•

Verbinden Sie den Akku im Modell.

• Die LED‘s am Quadrocopter leuchten permanent.

• Schalten Sie den Controller am Powerschalter ein.

• Schieben Sie den linken Joystick, also den Gas-

hebel, ganz nach oben und wieder unten in die

Nullstellung.

• Die LED‘s am Quadrocopter blinken nun rhyth-

misch. Die Bindung ist erfolgreich abgeschlossen.

Die LED am Controller leuchtet nun permanent.

• ACHTUNG! Stellen Sie den Quadrocopter un-

bedingt direkt nach dem Einschalten auf eine

gerade waagrechte Fläche. Das Gyrosystem

richtet sich automatisch aus.

Funktionsübersicht des

Controllers

1. Antenne

2. Powerschalter (ON / OFF)

3. Kontroll LED

4. Gas

Kreisdrehung

5. Vor-/Zurück

Rechts-/Links Neigung

6. Trimmer für Rechts-/Links Neigung

7. Trimmer für Vor-/Zurück

8. Trimmer für Kreisdrehung

9. Looping Button

10.

Beginner/Advanced Schalter (30%/60%/100%)

11. „Take-Video“/Video-Aufnahme Taste

12. „Take-Picture“/Foto-Aufnahme Taste

13. Batteriefach

Beschreibung des Quadrocopters

1. Rotorsystem

2. Rotor-Schutzkäﬁg

3. LEDs

4. Video-Kamera

5. Akku-Kabel

6. Quadrocopter-Verbindungsstecker

7. SD-Kartenslot

8. Video-LED

Auswahl des Fluggebietes

Wenn Sie für Ihren ersten Flug bereit sind, sollten

Sie einen geschlossenen Raum wählen, der ohne

Personen und ohne Hindernisse sowie möglichst

groß ist. Aufgrund der Größe und Steuerbarkeit

des Quadrocopters ist es für erfahrene Piloten

möglich, auch in relativ kleinen geschlossenen

Räumen zu ﬂiegen. Für Ihre ersten Flüge empfeh-

len wir unbedingt eine Mindestraumgröße von 3

mal 3 Metern Grundﬂäche und 2,40 Meter Höhe.

Nachdem Sie Ihren Quadrocopter ausgetrimmt

haben und mit seiner Steuerung und seinen

Fähigkeiten vertraut geworden sind, können Sie

sich auch daran wagen, in kleineren und weniger

freien Umgebungen zu ﬂiegen. Bitte beachten

Sie, dass es trotz Windstille in Bodennähe, mit

einigem Abstand zum Boden sehr windig sein

kann. Eine Nichtbeachtung dieses Hinweises

kann zum Totalverlust des Quadrokopters führen.

Checkliste für die Flugvorbereitung

Diese Checkliste ist kein Ersatz für den Inhalt dieser Bedie-

nungsanleitung. Obwohl Sie als Quick-Start-Guide verwendet

werden kann, empfehlen wir Ihnen eindringlich zunächst die-

se Betriebsanleitung komplett zu lesen, bevor Sie fortfahren.

• Überprüfen Sie den Verpackungsinhalt.

• Verbinden Sie das Ladegerät mit der Stromquelle.

• Laden Sie den LiPo-Akku wie im Abschnitt „Auﬂaden des

LiPo-Akkus“ beschrieben.

• Setzen Sie 6 AA Batterien in den Controller ein und achten

Sie auf die richtige Polarität.

• Suchen Sie eine geeignete Umgebung zum Fliegen.

• Schieben Sie den Akku in den Akkuschacht auf der Unter-

seite des Quadrocopters.

• Legen Sie wie in

13c

beschrieben die Micro SD-Karte in

den Quadrocopter ein.

•

ACHTUNG! Stellen Sie den Quadrocopter unbedingt di-

rekt nach dem Einschalten auf eine gerade waagerechte

Fläche. Das Gyrosystem richtet sich automatisch aus.

• Die LEDs am Quadrocopter blinken rot.

• Schalten Sie den Controller am ON/OFF Schalter ein.

Überprüfen Sie unbedingt den Beginner-Advanced

Schalter (

13b

). Schieben Sie den linken Joystick, also den

Gashebel, ganz nach oben und wieder unten in die Null-

stellung.

• Geben Sie dem Quadrocopter einen Augenblick Zeit, bis

das System korrekt initialisiert und betriebsbereit ist. Die

LED‘s am Quadrocopter blinken nun rhythmisch. Die LED

am Controller leuchtet nun permanent.

• Wiederholen Sie nun ggf. o.g. Punkte sollten Sie weitere

Quadrocopter gleichzeitig ﬂiegen wollen.

• Überprüfen Sie die Steuerung.

• Machen Sie sich mit der Steuerung vertraut.

•

Trimmen Sie den Quadrocopter ggf. wie unter

14 15 16

beschrieben, so dass sich der Quadrocopter im Schwebeﬂug

nicht mehr ohne Steuerbewegungen von der Stelle bewegt.

• Der Quadrocopter ist jetzt einsatzbereit.

• Sofern der Quadrocopter keine Funktion zeigt versuchen

Sie den o.g. Bindevorgang erneut.

• Fliegen Sie das Modell.

• Landen Sie das Modell.

• Trennen Sie die Akku-Steckverbindung.

• Schalten Sie immer die Fernbedienung als letztes aus.

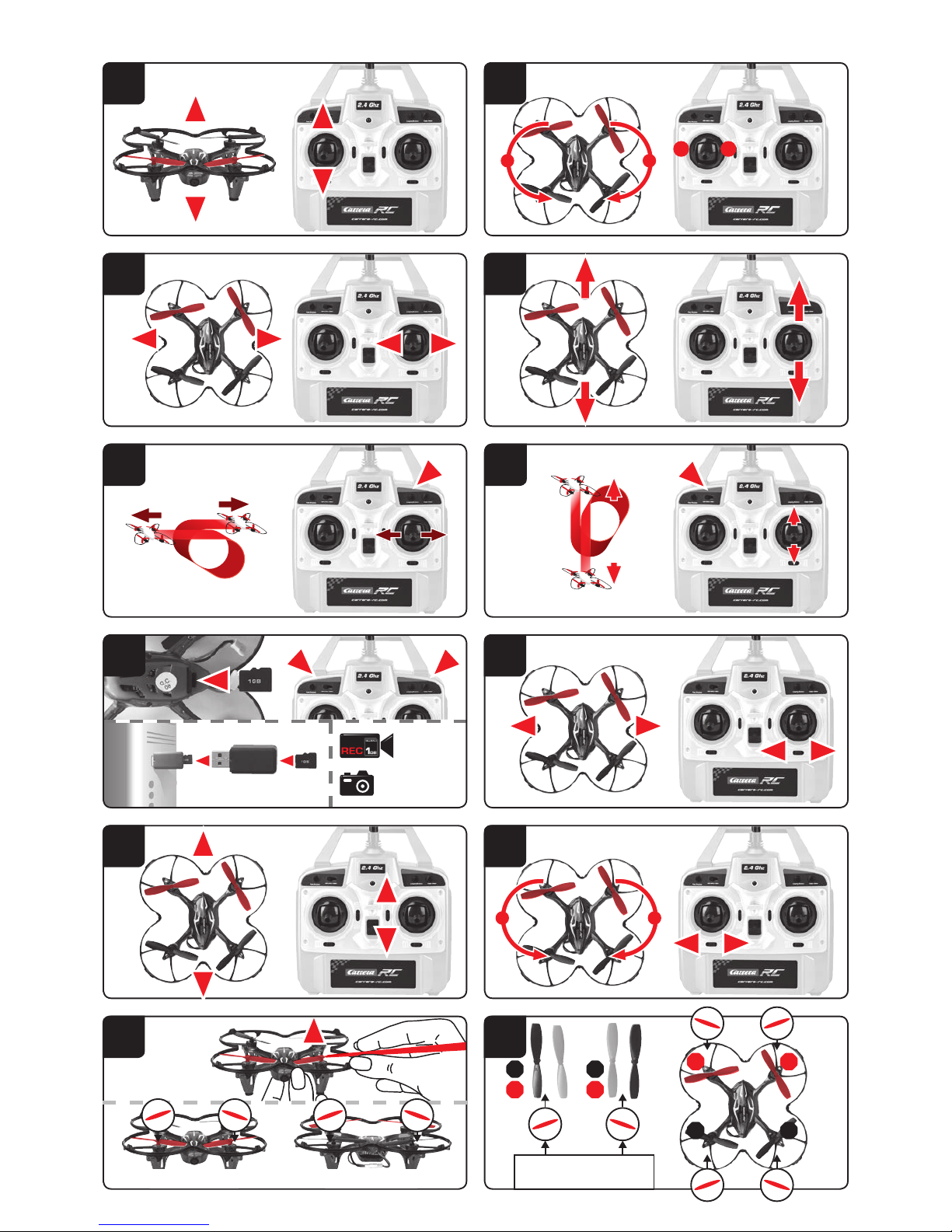

Fliegen des 4-Kanal Quadrocopters

HINWEIS!

Achten Sie besonders bei den ersten Flugversuchen da-

rauf das Sie die Hebel am Controller sehr vorsichtig und

nicht zu hastig zu betätigen. Es reichen meist sehr sehr

geringe Bewegungen am jeweiligen Hebel aus um den

jeweiligen Steuerbefehl auszuführen!

Sollten Sie merken, dass sich der Quadrocopter nach vorne

oder zur Seite bewegt ohne dass Sie den jeweiligen Hebel

betätigen, so trimmen Sie bitte den Quadrocopter wie in

14 15 16

beschrieben.

+/- Gas (Hoch/Runter)

Um zu starten oder höher zu Fliegen schieben die

den Gashebel links vorsichtig nach vorn. Um zu

landen oder niedriger zu Fliegen schieben die den

Gashebel links vorsichtig nach hinten.

Um den Quadrocopter auf der Stelle links oder

rechts herum zu drehen bewegen Sie den linken

DEUTSCH

Um den Quadrocopter nach vorne oder hinten zu

ﬂiegen bewegen Sie den rechten Hebel vorsichtig

nach vorn bzw. hinten.

Looping Funktion

ACHTUNG! NUR FÜR GEÜBTE PILOTEN!

13a

Drücken Sie den „Looping Button“ so ertönt ein

Signalton solange bis Sie den rechten Joystick

nach oben, unten, rechts oder links bewegen. Der

Quadrocopter führt dann den Looping bzw. Rolle

in die jeweilige Richtung aus. Achten Sie darauf

das Sie genügend Platz im Raum nach allen Sei-

ten haben (ca. 2,5m).

Beginner-Advanced Schalter

ACHTUNG! 100% NUR FÜR GEÜBTE PILOTEN!

13b

30% = Einsteiger Modus

Signalton beim Umschalten ertönt einmal. Es sind

Looping & Rollen wie in

13a

erklärt möglich.

60% = Medium Modus

Der Quadrocopter reagiert empﬁndlicher als im

30% Modus. Signalton beim Umschalten ertönt

2x. Es sind Looping & Rollen wie in

13a

erklärt

möglich.

100% = Advanced Modus -> 3D Modus

Der Quadrocopter reagiert sehr empﬁndlich auf

Steuerbewegungen. Signalton beim Umschalten

ertönt 3x.

Video & Foto Funktion

13c

Legen Sie die 1GB Micro SD-Karte auf der Unter-

seite Hinten in den SD-Kartenslot am Quadrocop-

ter ein. Achten Sie darauf das die Metallkontakte

an der SD-Karte in die richtige Richtung zeigen

(siehe Abbildung).

ACHTUNG! Legen Sie die SD-Karte unbedingt

vor Verbinden des Akkus in den Quadrocopter

ein!

Video Aufnahme:

Drücken Sie die „Take-Video“ Taste rechts so beginnt die Vi-

deoaufnahme. Zum Beenden der Aufnahme drücken Sie die

Taste erneut. Die LED rechts neben dem SD-Karten-Slot am

Quadro copter blinkt während der Aufnahme rot. Es wird kein

Ton aufgezeichnet.

Foto Aufnahme:

Drücken Sie die „Take-Picture“ Taste links so fotograﬁert die

Kamera. Die LED rechts neben dem SD-Karten-Slot am Qua-

drocopter blinkt nach jeder Aufnahme 1x rot auf. Ist die SD-

Karte voll so blinkt die LED rot/grün. Löschen Sie ggf. Videos

oder Fotos von der SD-Karte.

Abspielen der Videos/Ansehen der Fotos:

Stecken Sie die Micro-SD-Karte in den USB Adapter und

verbinden Sie diesen mit einem Computer. Sie ﬁnden nun im

Datei-Explorer einen Wechseldatenträger. Die Video-Dateien

z.B. „MOVI0000.avi“ ﬁnden Sie auf dem Datenträger im Ord-

ner „Video“.Die Videos sind AVI-Dateien. Dieses Video-For-

mat wird von vielen Videoplayern standardmäßig unterstützt.

Die Foto-Dateien z.b. „PICT0000.jpg“ ﬁnden Sie im Ordner

„Photo“. Die Fotos sind JPG-Dateien – ein Standardformat

für Fotos. Sollten Sie ausversehen den Ordner „Video“ oder

„Photo“ löschen so wird dieser bei der nächsten Verwendung

im Quadrocopter wieder neu erstellt.

Trimmen des Quadrocopters

Wenn der Quadrocopter im Schwebeﬂug, ohne

Bewegung des Hebels für Rechts-/Links-Neigung

nach links bzw. rechts ﬂiegt gehen Sie bitte wie

folgt vor:

Bewegt sich der Quadrocopter von selbst schnell

oder langsam seitwärts nach links, drücken Sie

den unteren rechten Trimmer für Rechts-/Links-

Neigung schrittweise nach rechts. Wenn sich der

Quadrocopter nach rechts bewegt, drücken Sie

den Trimmer Rechts-/Links-Neigung schrittweise

nach links.

Wenn sich der Quadrocopter im Schwebeﬂug,

ohne Bewegung des Hebels für Vor-/Zurück nach

vorne bzw. hinten ﬂiegt gehen Sie bitte wie folgt

vor:

Bewegt sich der Quadrocopter von selbst schnell

oder langsam nach vorn, drücken Sie den obe-

ren rechten Trimmer für Vor-/Zurück schrittweise

nach unten. Wenn sich der Quadrocopter nach

hinten bewegt, drücken Sie den Trimmer für Vor-/

Zurück schrittweise nach oben.

Wenn sich der Quadrocopter im Schwebeﬂug,

ohne Bewegung des Hebels für Kreisdrehung auf

der Stelle nach links bzw. rechts dreht, gehen Sie

bitte wie folgt vor: Dreht sich der Quadrocopter

von selbst schnell oder langsam um seine eigene

Achse nach links, drücken Sie den unteren linken

Trimmer für Kreisdrehung schrittweise nach rechts.

Wenn sich der Quadrocopter nach rechts dreht,

drücken Sie den Trimmer für Kreisdrehung schritt-

weise nach links.

Wechsel der Rotorblätter

Verwenden Sie zum abziehen eines Rotorblatts

ggf. einen schmalen glatten Gegenstand. Ach-

ten Sie darauf dass Sie das Rotorblatt vorsichtig

senkrecht nach oben abziehen und dabei den

Motor von unten stabilisierend festhalten.

ACHTUNG!

Achten Sie unbendingt auf die Markierung und

Farbe, sowie den Neigungswinkel der Rotorblätter!

Vorne Links: rot – Markierung „B“

Vorne Rechts: rot – Markierung „A“

Hinten Rechts: schwarz – Markierung „B

Hinten Links: schwarz – Markierung „A“

Problemlösungen

Problem: Controller funktioniert nicht.

Ursache: Der ON/OFF-Powerschalter steht auf „OFF“.

Lösung: Den ON/OFF-Powerschalter auf „ON“ stellen.

Ursache: Die Batterien wurden falsch eingelegt.

Lösung: Überprüfen Sie, ob die Batterien korrekt einge-

legt sind.

Ursache: Die Batterien haben nicht mehr genug Energie.

Lösung: Neue Batterien einlegen

Problem: Der Quadrocopter lässt sich mit dem Controller

nicht steuern.

Ursache: Der Powerschalter des Controller steht auf

„OFF“.

Lösung: Zuerst den Powerschalter am Controller auf

„ON“ stellen.

Ursache: Der Controller ist ggf. nicht richtig mit dem Emp-

fänger im Quadrocopter gebunden.

Lösung: Bitte führen Sie den Bindevorgang wie unter

„Checkliste für die Flugvorbereitung“ beschrie-

ben durch.

Problem: Der Quadrocopter steigt nicht auf.

Ursache: Die Rotorblätter bewegen sich zu langsam.

Lösung: Den Gashebel nach oben ziehen.

Ursache: Die Akku-Leistung reicht nicht aus.

Lösung: Den Akku auﬂaden (siehe Kapitel „Auﬂaden

des Akkus“).

Problem: Der Quadrocopter verliert ohne ersichtlichen

Grund während des Flugs an Geschwindigkeit

und sinkt ab.

Ursache: Der Akku ist zu schwach.

Lösung: Den Akku auﬂaden (siehe Kap. „Auﬂaden des

Akkus“).

Problem: Der Quadrocopter dreht sich nur noch im Kreis

oder überschlägt sich beim Start.

Ursache: Falsch angeordnete oder beschädigte Rotor-

blätter

Lösung: Rotorblätter wie in

17 18

beschrieben an-

bringen/austauschen.

Die aktuellste Version dieser Bedienungsanleitung

und Informationen zu erhaltlichen Ersatzteilen ﬁnden

Sie auf carrera-rc.com im Servicebereich.

Irrtum und Änderungen vorbehalten

Farben / endgültiges Design – Änderungen vorbehalten

Technische und designbedingte Änderungen vorbehalten

Piktogramme = Symbolfotos

ENGLISH

Dear customer

Congratulation! You bought a Carrera RC Quadrocopter

which has been manufactured according to today´s state-

of-the-art technology. As it is our constant endeavour to

develop and improve our products, we reserve the right

to make modiﬁcations, either of a technical nature or with

respect to features, materials and design, at any time, and

without prior notice. For this reason, no claims will be ac-

cepted for any slight deviations in your product from the

data and illustrations contained in these instructions. These

operating and assembly instructions are an integral part of

the product. Non-observance of these operating instructions

and the safety instructions they contain will render the guar-

antee null and void. These instructions are to be kept for

future reference and in the event that the product is passed

on to a third party.

Guarantee conditions

Carrera products are technically advanced products

(NO TOYS) which should be handled with care. It is im-

portant to follow the directions given in the operating

instructions. All components have been subjected to

careful inspection (technical modiﬁcations and altera-

tions to the model for the purpose of product improve-

ment are reserved).

Should any faults nevertheless occur, guarantee is as-

sumed within the scope of the following conditions:

In accordance with the following provisions, Stadlbauer Mar-

keting + Vertrieb GmbH (hereinafter referred to as “manu-

facturer”) warrants to the endconsumer (hereinafter referred

to as “customer”) that the Carrera RC-model-Quadrocopter

(hereinafter referred to as “product”) delivered to the cus-

tomer shall be free from defects in material or workmanship

for two years from the date of purchase (guarantee period).

Such defects will, at the manufacturer´s option, either be

repaired by the manufacturer or ﬁxed by delivering new or

refurbished parts free of charge. The warranty does not

cover failure due to normal wear and tear, (e.g. to batteries,

rotor blades, cabin covering, gear wheels etc.), or damage

as a result of improper handling/misuse or unauthorised

interference. Any other customer´s claims asserted against

the manufacturer, especially action for damages, shall be

excluded.

The contractual and statutory rights of the customer against

the seller (supplementary performance, rescission of the

contract, abatement, compensation) which exist with the

product not having been free from defects at the time of the

passing of risk, shall remain unaﬀected by this warranty.

Claims from this special warranty shall only be valid if:

• the defect reported has not arisen by damage caused by

unintended use or misuse as speciﬁed in the instruction

manual,

• the failure of the product is not due to normal wear and tear

• the product does not show any signs resulting from repairs

or other interferences carried out by workshops not having

been authorised by the manufacturer,

• the product has only been operated with accessories au-

thorised by the manufacturer and

• the product is sent in together with the original proof of

purchase (invoice / receipt) and the completely ﬁlled in war-

ranty card which has not been altered in any way.

Guarantee cards cannot be replaced.

Note for EU countries: Reference is hereby made to the

seller’s statutory guarantee obligation, to the extent that this

guarantee obligation is not restricted by the product guar-

antee.

The manufacturer shall bear the costs for sending in and

returning the product.

This warranty shall be valid to the extent aforementioned and

under the above-named circumstances (including the sub-

mittal of the original proof of purchase also in case of resale)

for any future owner of the product.

Declaration of conformity

Stadlbauer Marketing + Vertrieb GmbH hereby declares

that this model including the controller conforms with the

fundamental requirements of the following EC directives:

EC Directives 2009/48 and 2004/108/EC regarding electro-

magnetic compatibility and the other relevant regulations of

Directive 1999/5/EC (R&TTE).

The original declaration of conformity can be requested from

carrera-rc.com.

Warning!

WARNING! This toy contains small parts

which can be swallowed and is therefore not

suitable for children under 3 years of age.

WARNING! Danger of pinching during operation! Re-

move all packaging materials and wire fastenings before

handing the toy over to the child. For information and to

answer any questions, please retain packaging, address

and instructions in a safe place for future reference.

Adult supervisors note: please check that the toy has

been assembled in accordance with the instructions.

Assembly should be carried out under the supervision

of an adult.

A remote-controlled Quadrocopter is and is only suit-

able for teenagers over the age of 12!

This product is not intended for use by children without

supervision of a parent. Flying the helicopter requires skill

and children must be trained under the direct supervision of

an adult. Read the user’s information together with your child

Before the ﬁrst use. Inappropriate use may result in severe

injuries and/or damage to property.

It has to be operated with care and caution and requires both

mechanical and mental skills. The operating instructions

contain notes on safety and technical regulations as well as

information on maintaining and operating the product. It is

indispensable to read these instructions thoroughly before

the ﬁrst usage. Only this helps to avoid accidents with inju-

ries and damage.

Hands, hair and loose clothing, including other objects such

as pens and screwdrivers must be kept away from the pro-

peller (rotor). Do not touch the rotating rotor. Especially take

care that your hands DO NOT get close to the rotor blades!

WARNING: Risk of eye injuries. Do not ﬂy near your face

to avoid injuries.

As user of this product you are solely responsible for

handling it safely in order to ensure that neither you nor

other persons or their property suﬀer damages or are

endangered.

• Never use your model with weak remote control batteries.

• This toy is only designed to be used in a home environment

(house and garden).

• Avoid busy areas. Always make sure that there is enough

space.

• Preferably do not use your model on an open street or in

public areas in order not to endanger or hurt anyone.

• WARNING: Do not start up and ﬂy when persons,

a nimals or any obstructions are within the ﬂying range

of the Quadrocopter.

• Taking oﬀ and ﬂying in the vicinity of overhead wires and

pylons, railway lines, roads, swimming pools and other

stretches of open water is strictly prohibited.

• Exactly observe the instructions and warnings for this

product and for any possible additional equipment (battery

charger, rechargeable batteries etc.) being used by you.

• Should the Quadrocopter come into contact with any

living thing or solid object, immediately return the gas

control to zero, in other words the left-hand joystick

must be at the stop at the bottom of the slide!

• Make sure that all chemicals, small parts and electrical

components are out of childrens´ reach.

• Avoid any moisture as this might do damage to the elec-

tronics.

• There is a risk to suﬀer severe injury or even death if you

put parts of your model into your mouth or lick them.

• WARNING: there is danger of strangulation if you hang

the lanyard around your neck

• Do not change or modify anything on the Quadrocopter.

If you do not agree to these terms please immediately return

the complete Quadrocopter model in new and unused condi-

tion to the retailer.

Important information concerning Lithium Polymer re-

chargeable batteries

Lithium-Polymer (LiPo) rechargeable batteries are sig-

niﬁcantly more sensitive than traditional alkali- or NiMH-re-

chargeable batteries normally used with radio control units.

Therefore the instructions and warnings have to be observed

in detail. In case of improper use of LiPo rechargeable batter-

ies there is a danger of ﬁre. Always follow the manufacturers´

instructions if you dispose of LiPo rechargeable batteries.

Regulations on disposal for waste electrical and elec-

tronic equipment (WEEE)

This symbol, showing refuse bins

with a cross through them, denotes

that empty batteries, rechargeable

batteries, button cells, recharge-

able battery packs, equipment batteries, disused electrical

equipment, etc. should not be disposed of in domestic re-

fuse, as they are harmful to the environment and health.

Please help to preserve environment and health and talk to

your children about the correct disposal of used batteries

and disused electrical equipment. Batteries and disused

electrical equipment should be handed in to the usual collec-

tion points where they can be properly recycled.

Do not mix dissimilar battery types or employ new and used

batteries together. Empty batteries should be removed from

the product. Do not recharge non-rechargeable batteries

due to risk of explosion.

WARNING!

This charger respectively USB-adapter can be used by chil-

dren aged from 8 years and above and persons with reduced

physical, sensory or mental capabilities or lack of experience

and knowledge if they have been given supervision or in-

struction concerning use of the charger respectively USB-

adapter in a safe way and understand the hazards involved.

Children shall not play with the USB-adapter. Cleaning and

user maintenance shall not be made by children unless they

are older than 8 and supervised.

Keep the charger respectively USB-adapter and its cord

out of reach of children less than 8 years. Never leave the

battery unattended while it is charging Exhausted batter-

ies are to be removed from the toy. Rechargeable batteries

should be removed from the product before charging. Supply

terminal are not to be short-circuited. Only use the batteries

recommended or equivalent types.

If in regular use the charger must be examined for damage

to the cord, plug, covers and all other parts. If any signs of

damage are found the charger may only be used again after

repair work has been completed. The external ﬂexible cable

or cord of this charger cannot be replaced: If the cord is dam-

aged the charger shall be scrapped.

Guidelines and warnings for the use of LiPo recharge-

able batteries

• You have to charge the attached 3.7 V 380 mAh/1,406 Wh

LiPo rechargeable battery in a safe place and at a safe

distance to ﬂammable material.

• Never leave the battery unattended while it is charging

• After a ﬂight, the rechargeable battery has to cool down to

the ambient air temperature before charging it.

• You must always use the corresponding LiPo charging unit

(USB cable / remote control). In case of non-compliance

with these directions there is a danger of ﬁre resulting in

a health risk and/or damage to property. NEVER use any

other battery charger.

• Should the rechargeable battery swell or deform while

discharging or recharging, you have to immediately stop

charging or discharging the battery. Take the battery out

as quickly and carefully as possible and place it in a safe

and open area oﬀside any inﬂammable material and watch

it for at least 15 minutes. In case you continue charging or

discharging a battery which has already started to swell

or deform there is a danger of ﬁre! Even in case of slight

deforming or ballooning the rechargeable battery has to be

taken out of operation.

• Store the rechargeable battery at ambient temperature in a

dry place.

ENGLISH

• Always recharge the battery immediately after use to

prevent its becoming deep discharged. Please make

sure to allow a pause of about 20 minutes between ﬁn-

ishing the ﬂight and recharging the battery. Recharge

the battery occasionally (suggested every 2-3 months).

Failure to treat the battery as described above can lead

to its becoming defective.

• When transporting or temporarily storing the rechargeable

battery the temperature should be between 5-50°C. If pos-

sible, do not store the battery or the model in a car and do

not expose it to direct sunlight. In case the battery is broiled

it can be damaged or catch ﬁre.

Note: If the battery voltage/output is low you will recognise

that a considerable trim and/or controlling is necessary to

avoid that the Quadrocopter starts trundling. This usually

occurs before reaching a battery voltage of 3 V and it is a

good moment to end the ﬂight.

Contents of package

1 x Quadrocopter

1 x Controller

1 x USB charging cable

1 x USB adapter

1 x Micro SD-card

1x Rechargeable Battery

1x Lanyard

1 x Set of replacement parts

6 x 1.5 V Mignon AA batteries

(non-rechargeable)

Recharging the LiPo rechargeable

battery

Make sure you only charge the LiPo rechargeable battery

supplied with the LiPo charging unit also supplied (USB ca-

ble and remote control). If you try to charge the rechargeable

battery with a diﬀerent LiPo battery charger or any other bat-

tery charger, this might cause serious damage. Please care-

fully read the previous chapter with warnings and guidelines

on the usage of rechargeable batteries before proceeding.

Supply terminals are not to be short-circuited.

You can charge the rechargeable battery ﬁtted in the Quad-

rocopter with its USB charging cable from a USB port on a

computer:

Charging via computer:

• Rechargeable batteries are to be removed

from the model before being charged.

•

Connect the USB charging cable with the USB

port of a computer.

The LED on the USB charger

cable lights green indicating that the charger unit

is correctly connected to the computer. If you

plug in a Quadrocopter with a discharged bat-

tery, the LED on the USB charging cable lights

up red and shows that the Quadrocopter battery

is being charged. The USB charging cable and

the charging socket on the Quadrocopter are de-

signed to make incorrect connection impossible.

• It takes about 60 minutes to recharge a dis-

charged battery (but NOT a deep-discharged

one). When the battery is fully charged, the

LED display on the USB charger cable lights up

green again.

Note: when supplied, the lipo-battery is already partially

charged. So the ﬁrst charging cycle may well take less

time.

It is essential to follow the connection sequence given

above! If you have the charger cable only connected to

the quadrocopter, and not to a source of electricity, a

green LED display indicates that there is still power in

the battery. The green LED display does not necessarily

indicate the battery is still adequately charged.

Undo the plugged connection on the Quadrocopter

when you are not using the Quadrocopter. Failure to ob-

serve this precaution may cause battery damage!

Inserting the batteries in the

remote control

Open the battery compartment with a screwdriver

and insert the batteries in the remote control.

Please keep in mind the correct polarity. After

having closed the compartment you can check all

functions of the remote control with the help of the

power-switch on the front.

With the power switch turned ON and functioning

correctly, the top centre LED on the remote con-

trol will light up red.

When the control LED ﬂashes rapidly, the batter-

ies in the controller must be changed.

Frequency bind between model

and remote control

The Carrera RC Quadrocopter and the remote

control are frequency bound at purchase. If ini-

tially there are any problems with communication

between the Carrera RC Quadrocopter and the

remote control, please carry out a new frequency

bind.

• Connect the battery in the model.

• The LEDs on the quadrocopter light up continu-

ously.

• Switch on the controller at the power switch.

• Push the left-hand joystick, i.e. the throttle lever,

right to the top, then fully downwards into the

zero position.

• The LEDs on the quadrocopter now ﬂash rhyth-

mically. The binding has now been success-

fully established. The LED on the controller now

lights continuously.

• WARNING! Immediately after switching it on,

place the Quadrocopter on a ﬂat and level

surface. The gyro-system will then set itself

automatically.

Range of functions of the

remote control

1. Aerial

2. Power switch (ON / OFF)

3. Control LED

4. Gas

Circling

5. Forwards / backwards

right / left banking

6. Trimmer for right / left banking

7. Trimmer for forwards / backwards

8. Trimmer for rotation

9. Looping Button

10.

Beginner/Advanced switch (30% / 60% / 100%)

11. "Take video"/record video button

12. "Take picture"/take photo button

13. Battery compartment

Description of the Quadrocopter

1. Rotor system

2. Rotor protection cage

3. LEDs

4. Video camera

5. Battery cable

6. Quadrocopter connecting plug

7. SD-card slot

8. Video LED

Choosing the ﬂight area

When being prepared for the ﬁrst ﬂight you

should choose a closed room which is as

large as possible without any persons or

obstacles. Due to its size and controllabil-

ity, experienced pilots may be able to ﬂy the

Quadrocopter in relatively small rooms. For

your ﬁrst ﬂights we strongly recommend you

choose a room with a minimum ﬂoor space of

3 x 3 metres and 2.40 metres in height. After

having trimmed your Quadrocopter for ﬂight

and made yourself familiar with the control-

ler and its functions you may start ﬂying in

smaller

and less open environments. Please

note that in spite of calm conditions near the

ground, it can be very windy a little further from

the ground. If this instruction is ignored, the

Quadrocopter may suﬀer irreparable damage.

Checklist for ﬂight preparation

This checklist is not a substitute for the contents of the oper-

ating instructions. Although it can be used as a quick-start-

guide, we strongly recommend you ﬁrst to read the operating

instructions in detail before you proceed.

• Check the contents of the package.

• Connect the charging unit to the source of power.

• Charge the lipo-battery as described in the section

“Recharging the LiPo rechargeable battery”.

• Fit 6 AA batteries in the controller, making sure their polar-

ity is correct.

• Look for a suitable environment for ﬂying.

• Slide the battery into the battery bay on the bottom of the

Quadrocopter.

• Fit the Micro SD-card in the quadrocopter as bescribed in

13c

• WARNING! Immediately after switching it on, place the

Quadrocopter on a ﬂat and level surface. The gyro-

system will then set itself automatically.

• The LEDs on the quadrocopter ﬂash red.

•

Switch on the controller at the ON/OFF switch. Be sure to

check the Beginner-Advanced switch (

13b

Push the

left-hand joystick, i.e. the throttle lever, right to the top, then

fully downwards into the zero position.

• Allow the Quadrocopter a few moments until the system is

correctly initialised and is ready for operation. The LED in

the Quadrocopter now lights continuously. The LED on the

controller now lights continuously.

• Repeat the above points as required, if you wish to ﬂy more

Quadrocopters at the same time.

• Check the control system.

• Make yourself familiar with the control system.

• Trim the Quadrocopter as necessary as described under

1614 15

, so that when hovering it no longer moves

from the spot without a command from the controller.

• The Quadrocopter is now ready to be ﬂown.

• If the Quadrocopter displays no functions, retry the above

binding procedure.

• Fly the model.

• Land the model.

• Disconnect the battery plug connection.

• Always switch oﬀ the remote control last.

ENGLISH

Flying the 4-channel Quadrocopter

NOTE!

Take care particularly in the ﬁrst few ﬂights to move

the lever on the controller very gently and not over-

hurriedly. As a rule, only very small movements of the

respective levers are necessary to carry out the desired

control commands!

If you notice that the Quadrocopter moves forwards or to the

side without your touching the respective lever, please adjust

the trim of the Quadrocopter as described in (

1614 15

+/- Gas (up / down)

To start or to ﬂy higher, push the gas lever on the

left cautiously forwards. To land or ﬂy lower, push

the gas lever on the left cautiously backwards.

To make the Quadrocopter circle to the left or the

right on the spot, move the lever on the left cau-

tiously to the left or the right.

To ﬂy the Quadrocopter to the left or the right,

push the lever on the right cautiously to the left or

the right.

To ﬂy the Quadrocopter forwards or backwards,

push the lever on the right cautiously forwards or

backwards.

Looping function

WARNING! ONLY FOR EXPERIENCED PILOTS!

13a

When you press the looping button, an audi-

ble signal sounds until you move the right-hand

joystick either up or down, or right or left. The

Quadrocopter then carries out the loop or roll in

the respective direction. Before you do this, make

sure you have ample room on all sides (about

2.5 m – 8‘).

Beginner/Advanced switch

WARNING! 100 % IS ONLY FOR EXPERIENCED PILOTS!

13b

30 % = beginner mode

Signal sounds once on switching over. Looping

the loop and rollovers are possible as explained

13a

60 % = medium mode

The quadrocopter reacts more sensitively than

in 30 % mode. Signal sounds twice on switching

over. Looping the loop and rollovers are possible

as explained in

13a

100 % = advanced mode -> 3D mode.

The Quadrocopter reacts very sensitively to joy-

stick movements. Signal sounds three times on

switching over.

Video & photo function

13c

Fit the 1GB Micro SD-card underneath at the rear

in the SD card slot in the quadrocopter. Make sure

the metal contacts on the SD-card are facing in

the right direction (see ﬁgure).

WARNING! Be certain to ﬁt the SD-card in the

quadrocopter before connecting the battery!

Recording a video:

Press the “Take video” button to begin video-recording. Press

the button again to stop recording. While recording, the LED

on the right next to the SD-card slot on the Quadrocopter

ﬂashes red. No sound is recorded.

Taking a photo:

Press the “Take picture” button on the left, and the camera

takes a photo. The LED on the right next to the SD-card slot on

the Quadrocopter ﬂashes red once after each photo is taken. If

the SD-card is full, the LED will ﬂash red / green. In this case,

delete videos or photos from the SD-card.

Playing back the videos/looking at photos:

Plug the Micro-SD-card into the USB adapter and connect this

to a computer. You will now ﬁnd a removable storage device

in 'File Explorer'. You will ﬁnd the video ﬁles e.g. “MOVI0000.

avi” on the data carrier in the ﬁle “Video” The videos are AVI-

ﬁles. This video format is supported by many video players as

standard. You will ﬁnd the photo ﬁles, e.g. “PICT0000.jpg” in

the ﬁle folder “Photo”. The photos are JPG ﬁles – a standard

format for photos. If you should unintentionally delete either

ﬁle “Video” or “Photo”, it will be recreated on the next applica-

tion in the Quadrocopter.

Trimming the Quadrocopter

When hovering, if the Quadrocopter ﬂies to the left

or right without you moving the lever for left / right

movement, please proceed as follows:

If the Quadrocopter moves on its own fast or slow

sideways to the left, press the lower right trimmer

for right / left tilt in steps to the right. If the Quad-

rocopter moves right, press the trimmer for right /

left tilt in steps to the left.

When hovering, if the Quadrocopter ﬂies forwards

or backwards without you moving the lever for for-

wards or backwards movement, please proceed

as follows:

If the Quadrocopter moves on its own fast or

slow forwards, press the upper right trimmer for

forwards / backwards in steps downwards. If the

Quadrocopter moves backwards, press the trim-

mer for forwards / backwards in steps upwards.

When hovering and without you moving the lever

for circling on the spot, if the quadrocopter rotates

to left or right, proceed as follows: If the quadro-

copter rotates quickly or slowly to the left around

its own axis, press the trimmer for rotation below

left in steps to the right. If the quadrocopter rotates

to the right, press the trimmer for rotation in steps

to the left.

Changing the rotor blades

Use a smooth narrow object to help draw oﬀ a ro-

tor blade if necessary. Make sure that you draw

the rotor blade with great care vertically upwards,

and hold the motor from below to stabilise it.

WARNING!

Be sure to note the marking and colour, also the tilt

angle of the rotor blades!

Front left: red – marking “B”

Front right: red – marking “A”

Rear right: black – marking “B”

Rear left: black – marking “A”

Troubleshooting

Problem: Remote control does not work.

Cause: The ON/OFF-power switch is turned “OFF”.

Solution: Turn the ON/OFF-power switch “ON”.

Cause: The batteries have been wrongly inserted.

Solution: Check if the batteries have been correctly inserted.

Cause: The batteries do not have enough power.

Solution: Insert new batteries.

Problem: The Quadrocopter cannot be controlled with the

remote control

Cause: The power switch on the reomote control is turned

“OFF”.

Solution: First turn the power switch on the remote control

“ON”.

Cause:

The remote control is possibly not correctly frequen-

cy bound with the receiver on the Quadrocopter.

Solution: Please carry out the binding procedure as de-

scribed in “Checklist for ﬂight preparation“.

Problem: The Quadrocopter does not lift.

Cause: The rotor blades rotate too slowly.

Solution: Push the throttle up.

Cause: The battery´s power is not suﬃcient.

Solution: Charge the battery (see chapter “Charging the

battery”).

Problem: During ﬂight, the Quadrocopter loses speed and

height without any obvious reason.

Cause: The battery is too weak.

Solution: Charge the battery (see chapter “Charging the bat-

tery”).

Problem: The quadrocopter only ﬂies in a circle or turns

over on starting.

Cause: Rotor blades incorrectly ﬁtted or damaged.

Solution: Fit rotor blades / replace rotor blades as de-

scribed in

17 18

For the latest version of these operating instructions

and information on replacement and spare parts avail-

able, please visit carrera-rc.com in the service area.

Errors and changes excepted

Colours / ﬁnal design – changes excepted

Technical changes and design-related changes excepted

Pictograms = symbolic photos

FRANÇAIS

Chère cliente ! Cher client !

Nous vous remercions pour l’achat de votre modèle réduit

Quadrocopter Carrera RC fabriqué selon le niveau actuel de

la technique. Nous avons toujours pour ambition d’améliorer

et de perfectionner nos produits et nous réservons la pos-

sibilité de réaliser des modiﬁcations techniques relatives à

la présentation et design de nos produits. Les divergences

de faible importance du produit, que vous avez acheté, par

rapport aux données et illustrations de ces instructions de

montage et d’utilisation ne sauraient donner lieu à des récla-

mations de ce fait. Ces instructions de montage et d’utilisa-

tion forment partie intégrale du produit. Le fabricant décline

toute responsabilité en cas d’inobservation des instructions

de montage et d’utilisation et des consignes de sécurité y

ﬁgurant. Veuillez conserver ces instructions de montage et

d’utilisation, aﬁn que vous puissiez les consulter ultérieure-

ment et et les remettre à tout utilisateur de ce véhicule si

besoin est.

Conditions de garantie

Les produits Carrera sont des produits de qualité tech-

nique élevée (PAS DE JOUET) qui devraient être mani-

pulés avec précaution. Veuillez impérativement respec-

ter les indications du mode d’emploi. Tous les éléments

sont soumis à des contrôles approfondis (sous réserve

de modiﬁcations techniques et des véhicules destinées

au perfectionnement du produit).

La responsabilité du fabricant est cependant engagée

aux termes des conditions de garantie ci-après à sup-

poser que le produit présente des défauts :

La société Stadlbauer Marketing + Vertrieb GmbH (ci-après

désignée «Fabricant») garantit au client ﬁnal (ci-après dési-

gné «Client») selon les clauses suivantes que le modèle

réduit Quadrocopter Carrera RC livré au client (ci-après

désigné «Produit») sera exempt de vices de matériel ou de

fabrication durant une période de deux ans à partir de la

date d’achat (délai de garantie). Le fabricant éliminera de

tels vices selon sa propre appréciation à ses frais en les

réparant ou en livrant des pièces neuves ou ayant subi une

révision générale. La garantie ne s’étend pas aux pièces

d’usure (par exemple la batterie, les pales de rotor, le recou-

vrement de cabine, la roue dentée), aux dommages dus à

un traitement/utilisation non conforme ou à des interventions

externes. D’autres revendications du client, en particulier de

dommages et intérêts, contre le fabricant sont exclus.

Les droits contractuels ou légaux du client (exécution ulté-

rieure, résiliation du contrat, réduction du prix, dommages et

intérêts) vis-à-vis du vendeur correspondant, droits existant

si le produit n’était pas exempt de vices lors du transfert du

risque, ne sont pas concernés par cette garantie.

Les droits issus de cette garantie du fabricant spéciale

n’existent que si

• le vice réclamé ne repose pas dans des dommages qui

résultent d’un emploi non conforme ou non dapté aux

directives prescrites dans le mode d’emploi,

• il ne s’agit pas de signes d’usure dus à l’emploi,

• le produit ne présente aucun signe qui permette de consta-

ter que des réparations ou d’autres interventions ont été

eﬀectuées par des ateliers non autorisés par le fabricant,

• le produit n’a été utilisé qu’avec des accessoires autorisés

par le fabricant et

• si le produit est envoyé avec le bon d’achat original (facture /

bon de caisse) et la carte de garantie entièrement remplie,

produit sur lequel aucune modiﬁcation autonome n’a été

réalisée.

Les cartes de garantie ne sont pas remplaçables.

Avis destinés aux États de l’Union européenne : nous

attirons l’attention sur l’obligation de garantie légale du ven-

deur, pour autant que cette obligation de garantie ne soit pas

restreinte par les conditions de la présente garantie.

Le fabricant prend en charge les coûts de l’expédition et du

renvoi du produit.

Cette garantie est valable dans l’ampleur susmentionnée et

dans les conditions susmentionnées (y compris la présen-

tation du bon d’achat original aussi en cas de revente) pour

chaque propriétaire ultérieur, futur du produit.

Déclaration de conformité

Par la présente, la société Stadlbauer Marketing + Vertrieb

GmbH déclare que cette maquette, y compris le contrôleur,

est conforme aux exigences essentielles des directives

européennes suivantes : est conforme aux Directives euro-

péennes 2009/48 et 2004/108/CE relatives à la comptabilité

électromagnétique et les autres prescriptions importantes de

la Directive 1999/5/CE (R&TTE).

L’original de la déclaration de conformité est à votre disposi-

tion sur le site internet carrera-rc.com.

Avertissements !

ATTENTION ! Ne convient pas aux enfants de

moins de 3 ans. Danger d’étouﬀement – Pré-

sence de petits éléments pouvant être avalés.

ATTENTION ! Danger d’écrasement en cours de fonc-

tionnement ! Supprimez tous les matériaux d’emballage

et ﬁls de ﬁxation avant de remettre ce jouet à l’enfant.

Veuillez conserver l’emballage, l’adresse ainsi que le

mode d’emploi pour référence ultérieure en cas d’éven-

tuelles questions ou de besoin d’informations. Remarque

destinée aux superviseurs adultes : veuillez vériﬁer que

le jouet est monté conformément au mode d’emploi. Le

montage doit être réalisé sous la surveillance d’un adulte.

Le Quadrocopter télécommandé ne convient qu’aux

adolescents à partir de 12 ans !

Ce produit n‘est pas conçu pour être utilisé par des enfants sans

la surveillance d‘une personne chargée de l‘éducation. Piloter

l’hélicoptère nécessite une certaine habileté que les enfants

doivent acquérir sous la surveillance directe d’un adulte. Veuillez

lire le mode d’emploi avec votre enfant avant la première utilisa-

tion. Un emploi non conforme peut entraîner de graves blessures

et/ou des dommages matériels.

Il doit être piloté avec prudence et circonspection et exige cer-

taines facultés mécaniques et mentales. Le mode d‘emploi

contient des consignes de sécurité et des prescriptions ainsi que

des indications sur l‘entretien et l‘emploi du produit. Il faut impé-

rativement avoir lu complètement et compris ce mode d‘emploi

avant la première mise en service. C‘est la seule manière d‘éviter

les accidents accompagnés de blessures et de dommages.

Il convient de tenir l'hélice (rotor) à distance des mains, des che-

veux et des vêtements amples ainsi que d'autres objets tels que

des clous ou des tournevis. Ne pas toucher le rotor en mouvement.

Veiller surtout à NE PAS tenir les mains à proximité des pales du

rotor !

ATTENTION : Risque de blessure oculaire. Aﬁn d’éviter

tout accident, ne pas faire voler à proximité du visage.

En tant qu‘utilisateur de ce produit, vous êtes seul

responsable de la sécurité de manipulation de sorte

que vous ni d‘autres personnes ou leur propriété ne

subissent des dommages ou soient mis en danger.

• Ne jamais utiliser cette maquette avec des accus faibles

dans le contrôleur.

• Ce jouet est uniquement destiné à une utilisation dans le

cadre domestique (maison et jardin).

• Éviter les zones à forte circulation et animées. Veiller à

disposer de suﬃsamment de place.

• Ne pas laisser si possible voler la maquette en pleine route

ou dans des lieux publics aﬁn de ne blesser ni de mettre

personne en danger.

• ATTENTION : Ne pas démarrer ni faire voler Quadro-

copter tant que des personnes, animaux ou obstacles

se trouvent dans le périmètre de vol de l’appareil.

• Il est strictement interdit de démarrer et de faire voler le

jouet à proximité de pylônes de lignes à haute tension, de

rails de chemins de fer, de routes, de bassins ou d’eaux

ouvertes.

• Respecter exactement les instructions et les avertisse-

ments pour ce produit et l’équipement supplémentaire

éventuel (chargeur, accus etc.) que vous utilisez.

• Si le Quadrocopter entre en contact avec des êtres

vivants ou des objets durs, mettre immédiatement le

levier d’accélération en position zéro, c’est à dire que

la manette de gauche doit se trouver sur la butée infé-

rieure !

• Veiller à mettre tous les produits chimiques, petites pièces

ou éléments électriques hors de portée des enfants.

• Éviter n’importe quelle humidité, car elle peut endomma-

ger le système électronique.

• Il y a risque de graves blessures qui peuvent entraîner la

mort si vous mettez des pièces de votre maquette dans la

bouche ou si vous la léchez.

• ATTENTION : Il y a risque de strangulation lors de l’uti-

lisation de la courroie autour du cou.

• Ne rien remplacer ou modiﬁer sur Quadrocopter.

Si vous n’êtes pas d’accord avec ces conditions, renvoyez

immédiatement au commerçant le modèle réduit Quadro-

copter en intégralité, dans son état neuf et non utilisé.

Informations importantes sur les accus Lithium-Polymère

Les accus Lithium-Polymère (LiPo) sont nettement plus sen-

sibles que les accus alcalins ou NiMh usuels qui sont utilisés

normalement pour les télécommandes radio. C’est pourquoi

il faut respecter très strictement les prescriptions et avertis-

sements du fabricant. En cas de mauvaise manipulation de

l’accu LiPo, il y a risque d’incendie. Toujours respecter les in-

dications du fabricant quand vous éliminez des accus LiPo.

Prescriptions d’élimination de vieux appareils élec-

triques et électroniques selon la réglementation WEEE

(Déchets d’équipements électriques et électroniques

provenant des Équipements Électriques et Électro-

niques)

Le pictogramme ci-contre des

poubelles sur roues barrées est

destiné à attirer votre attention sur

le fait qu’il est interdit de jeter les

piles, accumulateurs, piles rondes, packs d’accus, batteries

d’appareils, appareils électriques usagés etc. dans les or-

dures ménagères, étant donné que ces produits nuisent à

l’environnement et à la santé. Veuillez nous aider à sauve-

garder l’environnement et la santé et attirez aussi l’attention

de vos enfants sur une élimination correcte des batteries,

piles et appareils électriques usagés. Remettez les batte-

ries, piles et appareils électriques usagés aux postes de

collecte respectifs. Ces postes veilleront à leur recyclage

aux termes des réglementations en vigueur.

Il est strictement interdit d’utiliser des types diﬀérents de bat-

teries ou des piles neuves avec des piles usagées. Retirez

toujours les batteries et piles vides du jouet. En raison du

risque d’explosion, il est interdit de recharger des piles non

rechargeables.

ATTENTION !

Le chargeur ou le câble de charge USB peuvent être utilisés par

des enfants de plus de huit (8) ans et par des personnes présen-

tant des capacités physiques, sensorielles ou mentales limitées

ou un manque d’expérience et/ou de connaissances lorsqu’elles

se trouvent sous la surveillance d’une personne responsable ou

lorsqu’elles ont reçu des instructions détaillées de cette personne

concernant l’utilisation sûre de l’appareil et ont compris les risques

qui en résultent. Ne pas laisser les enfants jouer avec le chargeur ou

le câble de charge USB. Le nettoyage et la maintenance ne doivent

pas être eﬀectués par des enfants sauf s’ils sont âgés de plus de

8 ans et sous la surveillance d’un adulte. Tenir le chargeur et le

cordon hors de portée des enfants de moins de 8 ans. Ne laissez

jamais la batterie se charger sans surveillance. Retirez les accu-

mulateurs du jouet avant de les recharger. Il est interdit de court-cir-

cuiter les bornes de raccordement. Servez-vous exclusivement du

type de pile ou d’accumulateur recommandé ou d’un type de pile ou

d’accumulateur équivalent.

En cas d’emploi r égulier du chargeur, il faut contrôler le câble, le rac-

cord, les couvercles et les autres pièces de ce chargeur. En cas de

dommage, le chargeur ne doit être remis en service qu’après avoir

subi une réparation. Le câble extérieur ﬂexible de ce chargeur ne

peut pas être remplacé : si celui-ci est endommagé, il doit être détruit.

Directives et avertissements pour l’emploi de l’accu LiPo

• Vous devez charger l’accu LiPo 3,7 V 380 mAh / 1,406 Wh

dans un endroit sûr, à l’écart de matériaux inﬂammables.

• Ne laissez jamais la batterie se charger sans surveillance.

• Pour charger l’accu après un vol, il faut tout d’abord qu’il

refroidisse à la température ambiante.

• Utilisez uniquement le chargeur LiPo correspondant (câble

USB / contrôleur). En cas de non-respect de ces indica-

tions, il y a risque d’incendie et donc un danger pour la

santé et/ou un risque de dommage matériel. NE JAMAIS

utiliser un autre chargeur.

FRANÇAIS

• Si l’accu gonﬂe ou se déforme pendant la décharge ou

la charge, mettre immédiatement ﬁn à la décharge ou

décharge. Retirer l’accu aussi rapidement et prudemment

que possible et le déposer dans un endroit sûr, à l’air libre,

à l’écart de matériaux inﬂammables et l’observer au moins

durant 15 minutes. Si vous continuez à charger ou déchar-

ger un accu qui a déjà gonﬂé ou s’est déformé, il y a risque

d’incendie. Même en présence d’une faible déformation ou

gonﬂement, un accu doit être mis hors service.

• Entreposer l’accu à température ambiante dans un lieu sec.

• Rechargez votre accu après utilisation aﬁn d’éviter

une décharge profonde de celui-ci. Veillez à faire une

pause de 20 minutes env. entre le vol et la charge.

Chargez votre accu de temps en temps (environ tous

les 2 à 3 mois). La non-observation de l’utilisation

mentionnée précédemment peut provoquer une dété-

rioration de l’accu.

• Pour le transport ou pour un entreposage temporaire de

l’accu, la température devrait se situer entre 5-50 °C. Ne

pas entreposer l’accu et la maquette si possible dans la

voiture ou sous l’eﬀet direct du soleil. Si l’accu est exposé

à la chaleur dans la voiture, il peut être endommagé ou

prendre feu.

Remarque: si la tension/puissance de l’accu est faible, vous

constaterez qu’il faut eﬀectuer des opérations d’équilibrage

et/ou des mouvements de pilotage considérables pour que

le Quadrocopter ne se mette pas en vrille. Ceci est le cas en

général avant que la tension de l’accu n’atteigne les 3 V et

c’est le bon moment pour interrompre le vol.

Fournitures

1 x Quadrocopter

1 x Contrôleur

1 x Câble USB de chargement

1 x Adaptateur USB

1 x Carte micro SD

1x Accu

1x Cordon tour de cou

1 x Kit de rotors de rechange

6 x Accus 1, 5 V mignon AA

(non rechargeable)

Chargement de l’accu LiPo

Veillez à ce que l’accu LiPo fourni soit chargé uniquement

avec l’appareil de charge LiPo fourni (câble USB). Le char-

gement de l’accu avec l’appareil de charge d’un autre accu

LiPo ou un autre appareil de charge peut causer des endom-

magements sévères. Veuillez lire attentivement le chapitre

précédent avec les avertissements et les instructions d’uti-

lisation de l’accu avant de continuer. Le chargement des

accus doit être eﬀectué uniquement par des adultes. Ne

mettez jamais les chargeurs et les blocs d’alimentation en

court-circuit.

Vous pouvez charger l'accu utilisé dans le Quadrocopter

avec le câble USB de chargement correspondant via un

port USB.

Rechargement par ordinateur:

• Retirez la batterie du modèle réduit avant de

la charger.

• Branchez le câble de charge USB au port USB

d'un ordinateur. La DEL sur le câble de charge

USB s'allume en vert et indique que l'unité de

charge est correctement reliée à l'ordinateur.

Lorsque vous branchez un Quadrocopter dont

l’accu est vide, la DEL sur le câble de charge

USB s’allume en rouge et indique que l’accu de

l’hélicoptère est en phase de charge. Le câble

de charge USB voire la douille de charge sur le

Quadrocopter sont fabriqués de sorte qu’il n’est

pas possible d’inverser la polarité.

• La recharge d’un accu déchargé (non fortement

déchargé) dure environ 60 minutes. Lorsque

l’accu est plein, la DEL du câble de charge USB

se rallume en vert.

Remarque : lors de la livraison, l’accu LiPo fourni est

chargé partiellement. C’est pourquoi le premier proces-

sus de charge pourrait durer un peu moins longtemps.

Si le câble de charge n’est pas raccordé à une source

de courant et s’il est uniquement relié au Quadrocopter,

une DEL s’allumant en vert indique qu’il reste du cou-

rant dans l’accu. La DEL s’allumant en vert n’indique

pas si l’accu est suﬃsamment chargé. Retirez la ﬁche

d'alimentation du Quadrocopter lorsque vous ne l'utili-

sez pas. Un non-respect de cette instruction peut mener

à des dommages de l'accu !

Insertion des piles dans le

contrôleur

Ouvrez le compartiment à accu à l’aide d’un

tournevis et insérer les piles dans le contrôleur.

Respectez la polarité. Après la fermeture du com-

partiment, vous pouvez vériﬁer la fonctionnalité

du contrôleur à l’aide de l’interrupteur principal

situé sur le devant.

En position ON de l’interrupteur principal et si

le fonctionnement est correct, la DEL située en

position centrale en haut du contrôleur devrait

s’allumer en rouge.

Si la DEL de contrôle clignote rapidement, les

piles doivent être remplacées dans le contrôleur.

Liaison entre le modèle réduit et le

contrôleur

Le Quadrocopter Carrera RC et le contrôleur sont

reliés en usine. Si des problèmes de communi-

cation entre le Quadrocopter Carrera RC et le

contrôleur ont lieu au début, réalisez une nouvelle

liaison.

• Branchez l'accu dans le modèle réduit.

• Les DEL du Quadrocopter brillent de manière

permanente.

• Allumez le contrôleur via l’interrupteur principal.

• Poussez la manette de gauche (levier des gaz) à

fond vers le haut puis vers le bas en position zéro.

• Les DEL du Quadrocopter clignotent désormais

régulièrement. La liaison est réussie. La LED du

contrôleur brille maintenant de manière perma-

nente.

• ATTENTION ! Posez impérativement le Qua-

drocopter sur une surface horizontale plane

juste après l’avoir allumé. Le système de

gyroscope s’ajuste automatiquement.

Vue d’ensemble des fonctions du

contrôleur

1. Antenne

2. Interrupteur principal (ON / OFF)

3. DEL de contrôle

4. Gas

Rotation

5. Avant/arrière

Inclinaison droite/gauche

6. Trim pour inclinaison droite/gauche

7. Trim avant/arrière

8. Trim de rotation circulaire

9. Bouton looping

10. Interrupteur Beginner/Advanced

(30%/60%/100%)

11. Touche d'enregistrement vidéo "Take video"

12. Touche de prise de photo "Take picture"

13. Compartiment à piles

Description du Quadrocopter

1. Système de rotor

2. Cage de protection du rotor

3. DEL

4. Caméra vidéo

5. Câble de batterie

6. Fiche d'alimentation du Quadrocopter

7. Logement de cartes SD

8. DEL vidéo

Choix de la zone de vol

Quand vous êtes prêt pour votre premier vol,

vous devriez choisir une pièce close qui doit

être aussi grande que possible et exempte de

personnes et d’obstacles. En raison de la taille

et de la facilité de pilotage du Quadrocopter,

les pilotes expérimentés sont également

capables de faire voler le Quadrocopter dans

des pièces fermées relativement petites. Mais

pour vos premiers vols, nous recommandons

une taille minimale de la pièce de 3 fois 3

mètres de surface et de 2,40 mètres de haut.

Après avoir trimmé votre Quadrocopter et

vous être familiarisé avec son pilotage et ses

capacités, vous pouvez également tenter de

le faire voler dans des environnements plus

petits et moins dégagés. Ne pas oublier que

malgré l'absence de vent à proximité du sol, il

peut y avoir beaucoup de vent à une certaine

distance du sol. Le non-respect de cette indi-

cation peut entraîner la perte totale du Qua-

drocopter.

Check-list pour la préparation

du vol

Cette check-list ne remplace pas le contenu de ce mode

d’emploi. Même si vous pouvez l’utiliser comme guide de

démarrage rapide, nous vous conseillons impérativement

de lire tout d’abord attentivement et intégralement ce mode

d’emploi avant de continuer.

• Vériﬁez le contenu de l’emballage

• Reliez l’appareil de charge à la source de courant.

• Chargez l’accu LiPo comme décrit au chapitre «Charge-

ment de l’accu LiPo»

• Placez les 6 piles AA dans le contrôleur en veillant à res-

pecter la polarité.

• Cherchez un environnement approprié pour le vol.

• Introduisez l’accumulateur dans son compartiment situé

dans la partie inférieure du Quadrocopter.

• Placez la carte micro SD dans le Quadrocopter comme

indiqué à la section

13c

• ATTENTION ! Posez impérativement le Quadrocopter

sur une surface horizontale plane juste après l’avoir

allumé. Le système de gyroscope s’ajuste automati-

quement.

• Les DEL du Quadrocopter clignotent en rouge.

• Allumez le contrôleur via l'interrupteur ON/OFF. Contrôlez

impérativement l'interru

pteur Beginner-Advanced (

13b

Poussez la manette de gauche (levier des gaz) à fond vers

le haut puis vers le bas en position zéro.

• Laissez au Quadrocopter un peu de temps pour que le

système soit correctement initialisé et prêt à l’emploi. Les

DEL du Quadrocopter clignotent désormais régulièrement.

La LED du contrôleur brille maintenant de manière perma-

nente.

• Répétez la procédure ci-dessus si vous désirez faire voler

plusieurs Quadrocopter simultanément.

• Vériﬁez la commande.

• Familiarisez-vous avec la commande.

• Trimez le Quadrocopter comme décrit dans la section

14 15 16

de sorte que le Quadrocopter en vol sta-

tionnaire ne change pas d’endroit sans commande du

contrôleur.

• Le Quadrocopter est à présent prêt à fonctionner.

• Si le Quadrocopter ne montre pas de signe de fonctionne-

ment, réessayez d’exécuter le processus de raccordement

mentionné ci-dessus.

• Faites voler le modèle réduit.

FRANÇAIS

• Faites atterrir le modèle réduit.

• Débranchez la ﬁche d'alimentation de l'accu.

• Coupez toujours la commande à distance en dernier.

Vol du Quadrocopter à 4 canaux

REMARQUE !

Lors du premier essai de vol, veillez à actionner le levier

du contrôleur avec précaution et sans précipitation. La

plupart du temps, des mouvements très limités du levier

suﬃsent pour exécuter les instructions de commande !

Si vous remarquez que le Quadrocopter se déplace vers

l’avant ou sur le côté sans actionnement du levier de votre

part, veuillez trimer le Quadrocopter comme indiqué à la

section (

14 15 16

+/- Gaz (Haut/Bas)

Pour démarrer ou pour voler à plus haute altitude,

poussez avec précaution le levier des gaz de

gauche vers l’avant. Pour atterrir ou pour voler à

plus basse altitude, poussez avec précaution le

levier des gaz de gauche vers l’arrière.

Pour faire tourner le Quadrocopter sur place vers

la gauche ou vers la droite, déplacez avec pré-

caution le levier de gauche vers la gauche ou vers

la droite.

Pour faire voler le Quadrocopter vers la gauche

ou vers la droite, déplacez avec précaution le

levier de droite vers la gauche ou vers la droite.

Pour faire voler le Quadrocopter vers l’avant ou

vers l’arrière, déplacez avec précaution le levier

de droite vers l’avant ou vers l’arrière.

Fonction looping

ATTENTION ! RÉSERVÉ AUX PILOTES EXPÉRIMENTÉS !

13a

Appuyez sur le "Looping Button", un signal sonore

se fera entendre jusqu'à ce que vous déplaciez la

manette de droite vers le haut, vers le bas, vers la

droite ou vers la gauche. Le Quadrocopter eﬀectue

ensuite un looping ou un tonneau dans la direc-

tion correspondante. Assurez-vous de disposer

d’assez d’espace dans la salle de chaque côté du

Quadrocopter (env. 2,5 m).

Interrupteur Beginner/Advanced

ATTENTION ! 100% RÉSERVÉ AUX PILOTES

EXPÉRIMENTÉS !

13b

30% = mode débutant

Un signal sonore se fait entendre une fois lors de

la commutation. Il est possible de réaliser des loo-

pings et les tonneaux comme indiqué à la section

13a

60% = mode moyen

Le Quadrocopter réagit de manière plus sensible

que dans le mode à 30%. Un signal sonore se fait

entendre deux fois lors de la commutation. Il est

possible de réaliser des loopings et les tonneaux

comme indiqué à la section

13a

100% = mode avancé -> mode 3D

Le Quadrocopter réagit de manière très sensible

aux mouvements de contrôle. Un signal sonore se

fait entendre trois fois lors de la commutation.

Fonction photo & vidéo

13c

Placez la carte micro SD 1GB dans le logement

de cartes SD situé dans la partie inférieure arrière

du Quadrocopter. Veillez à ce que les contacts

métalliques de la carte SD soient tournés dans la

bonne direction (voir illustration).

ATTENTION ! Placez impérativement la carte

SD dans le Quadrocopter avant de brancher

l'accu !

Enregistrement vidéo :

Appuyez sur la touche "Take video" de droite pour commencer

l'enregistrement vidéo. Appuyez à nouveau sur cette touche

pour terminer l'enregistrement. La DEL située à droite du lec-

teur de cartes SD du Quadrocopter clignote en rouge 1 fois

après chaque prise. Aucun son audio n'est enregistré.

Prise de photos :

Appuyez sur la touche "Take picture" de gauche pour prendre

une photo. La DEL située à droite du lecteur de cartes SD

du Quadrocopter clignote en rouge 1 fois après chaque prise.

Lorsque la carte SD est pleine, la LED clignote en rouge/vert.

Pour y remédier, eﬀacez des vidéos ou des photos de la carte

SD.

Lire les vidéos/consulter les photos :

Placez la carte micro SD dans l'adaptateur USB et reliez-le

à un ordinateur. Vous trouverez un lecteur amovible dans

l'explorateur de ﬁchiers. Vous trouverez les ﬁchiers vidéo

"MOVI0000.avi" sur le support de données dans le dossier

"Vidéos". Les vidéos sont des ﬁchiers AVI. Ce format de vidéo

est supporté par la plupart des lecteurs de vidéos standard.

Les ﬁchiers photo, par exemple "PICT0000.jpg", se trouvent

dans le dossier "Photo". Les photos sont des ﬁchiers au for-

mat JPG, un format standard pour les photos. Si vous eﬀa-

cez le dossier "Video" ou "Photo" par erreur, celui-ci sera à

nouveau créé lors de la prochaine utilisation du Quadrocopter.

Trimage du Quadrocopter

Si le Quadrocopter est en vol stationnaire et vole

vers la gauche ou la droite sans mouvement du

levier d’inclinaison droite/gauche, respectez la

procédure suivante :

Si le Quadrocopter se déplace de lui-même,

rapidement ou lentement, latéralement vers la

gauche, poussez le trim d’inclinaison droite/

gauche, situé en bas à droite, progressivement

vers la droite. Si le Quadrocopter se dirige vers la

droite, poussez le trim d’inclinaison droite/gauche

progressivement vers la gauche.

Si le Quadrocopter est en vol stationnaire et

pivote vers l’avant ou l’arrière sans mouvement

du levier d’avance/retour, respectez la procédure

Si le Quadrocopter pivote de lui-même, rapide-

ment ou lentement, vers l’avant, poussez le trim

d’avance/retour, situé en haut à droite, progres-

sivement vers le bas. Si le Quadrocopter pivote

vers l’arrière, poussez le trim d’avance/retour pro-

gressivement vers le haut.

Si le Quadrocopter est en vol stationnaire et

tourne directement vers la gauche ou la droite

sans mouvement du levier pour la rotation cir-

culaire, respectez la procédure suivante: Si le

Quadrocopter tourne de lui-même, rapidement

ou lentement, autour de son axe vers la gauche,

poussez le trim de la rotation circulaire, situé en

bas à gauche, progressivement vers la droite. Si

le Quadrocopter tourne vers la droite, poussez le

trim de la rotation circulaire progressivement vers

la gauche.

Changement des pales de rotor

Pour retirer une pale de rotor, utilisez un objet ﬁn

et lisse. Assurez-vous de retirer la pale de rotor

avec précaution et verticalement en tenant le

moteur par le dessous.

ATTENTION !

Veillez à impérativement respecter le marquage

et les couleurs ainsi que l’angle d’inclinaison des

pales de rotor !

Avant gauche : rouge – marquage «B»

Avant droite : rouge – marquage «A»

Arrière droite : noir – marquage «B»

Arrière gauche : noir – marquage «A»

Solutions aux problèmes

Problème: Le contrôleur ne fonctionne pas.

Cause: L’interrupteur principal ON/OFF se trouve en

position «OFF».

Remède: L’insertion des piles est incorrecte.

Cause: L’insertion des piles est incorrecte.

Remède: Vériﬁez que les piles ont été installées avec la

bonne polarité.

Cause: Les piles n’ont plus assez d’énergie.

Remède: Insérer des nouvelles piles.

Problème: Le Quadrocopter ne se laisse pas piloter avec le

contrôleur.

Cause: L’interrupteur principal du contrôleur se trouve en

position «OFF».

Remède: Placer d’abord l’interrupteur principal du contrô-

leur en position «ON».

Cause: Le cas échéant, le contrôleur n’est pas correcte-

ment relié au récepteur du Quadrocopter.

Remède: Veuillez exécuter le processus de connexion

comme décrit dans «Check-list pour la prépara-

tion du vol».

Problème: Le Quadrocopter ne monte pas.

Cause: Les pales du rotor bougent trop lentement.

Remède: Tirer le levier du gaz vers le haut.

Cause: La puissance de l’accu n’est pas suﬃsante.

Remède: Charger l’accu (cf. Chapitre «Chargement de

l’accu»).

Problème: Le Quadrocopter perd de la vitesse sans raison

manifeste pendant le vol et descend.

Cause: L’accu est trop faible.

Remède: Charger l’accu (cf. Chapitre «Chargement de

l’accu»).

Problème: Le Quadrocopter ne fait que tourner en rond ou

fait des tonneaux au démarrage.

Cause: Pales de rotor disposées de manière incorrecte

ou endommagées.

Remède: Disposer/remplacer les pales de rotor tel que

décrit à la section

17 18

Vous trouverez la version la plus actuelle de ce mode d’emploi

et les informations sur les pièces de rechange disponibles sur

carrera-rc.com dans la zone de service.

Sous réserve d´erreurs et de modiﬁcations

Couleurs / design ﬁnal – sous réserve de modiﬁcations

Sous réserve de modiﬁcations

Techniques et relatives au design

Pictogrammes = photos symboliques

Estimado cliente

Le felicitamos por la compra de su modelo de Quadrocopter

de Carrera RC, que ha sido fabricado conforme a la tec-

nología más avanzada. Constantemente nos esforzamos

por perfeccionar y mejorar nuestros productos, por lo que

nos reservamos el derecho de realizar modiﬁcaciones en

el aspecto técnico y en relación al equipamiento, material y

diseño en cualquier momento y sin previo aviso. Por ello, no

podrá derivarse ningún derecho por pequeñas diferencias

entre este producto y los datos y las ﬁguras de estas instruc-

ciones. Estas instrucciones de uso y de montaje son parte

integrante del producto. En caso de que no se cumplan las

instrucciones de uso y las indicaciones de seguridad conte-

nidas en ellas, se extinguirá el derecho de garantía. Guarde

bien estas instrucciones para poder consultarlas más tarde,

y entréguelas a terceros cuando les traspase el modelo.

Condiciones de garantía

Los productos Carrera son productos de alto valor téc-

nico (NO SON JUGUETES), que deben ser tratados con

cuidado. Es necesario que observe las indicaciones de

este manual de servicio. Todas las piezas han sido so-

metidas a un control riguroso (queda reservado el dere-

cho a realizar modiﬁcaciones técnicas y cambios en el

modelo, destinados a mejorar el producto).

Stadlbauer Marketing + Vertrieb GmbH (en adelante, “el fa-

bricante”) garantiza al cliente ﬁnal (en adelante, “el cliente”)

según las disposiciones referidas a continuación, que el mo-

delo de Quadrocopter de Carrera RC entregado al cliente

(en adelante, “el producto”) estará exento de fallos de mate-

rial o de procesamiento por un período de dos años a partir

de la fecha de compra (plazo de garantía). Los fallos de este

tipo serán subsanados por el fabricante por cuenta propia

y según su propio criterio, mediante reparación o envío de

piezas nuevas o reparadas. La garantía no cubre las piezas

de desgaste (como p. ej. acumulador, aspas, cubierta de la

cabina, ruedas dentadas o similares), ni los daños causados

por un tratamiento o uso incorrectos o por intervenciones

ajenas. Queda excluido cualquier otro derecho de reclama-

ción del cliente frente al fabricante, en particular, por daños

y perjuicios.

Los derechos contractuales o legales del cliente (cumpli-

miento a posteriori, rescisión del contrato, reducción del

precio, indemnización por daños y perjuicios) frente al

respectivo vendedor, existentes en aquellos casos en que

el producto no esté exento de defectos en el momento de

la transferencia del riesgo, no se verán afectados por esta

garantía.

Derechos resultantes de esta garantía especial del fabri-

cante, sólo existirán en aquellos casos en que:

• el fallo reclamado no se deba a daños resultantes de un

uso incorrecto o inapropiado según las especiﬁcaciones

incluidas en las instrucciones de servicio,

• no se trata de desgastes causados por el funcionamiento,

• el producto no presente señales, que permitan deducir que

hubo reparaciones u otras intervenciones realizadas por

talleres no autorizados por el fabricante,

• el producto sólo haya sido utilizado con accesorios autori-

zados por el fabricante y

• el producto sea devuelto, acompañado del justiﬁcante de

compra original (factura o tique de caja) y de la tarjeta de

garantía totalmente rellenada y sin estar modiﬁcada.

Las tarjetas de garantía no se pueden sustituir.

Instrucciones para los Estados de la Unión Europea: se

hace referencia al deber de prestación de garantía legal del

vendedor, en tanto que este deber no se vea limitado por

alguna garantía contraria.

Los gastos del envío y la devolución del producto corren a

cargo del fabricante.

Esta garantía es válida en el alcance antes expuesto y bajo

las condiciones arriba mencionadas, para cualquier pro-

pietario ulterior o futuro del producto (también el tener que

presentar el resguardo original de compra, incluso en caso

de pasarse a terceros).

Declaración de conformidad

Por la presente, Stadlbauer Marketing + Vertrieb GmbH

declara la conformidad de este modelo, inclusive el contro-

lador, con los requisitos básicos de las siguientes directivas:

Directrices CE 2009/48 y 2004/108/CE acerca de la compa-

tibilidad electromagnética y las demás normas relevantes de

la directriz 1999/5/CE (R&TTE).

Puede solicitar la declaración de conformidad original bajo:

carrera-rc.com.

¡Advertencias!

¡ADVERTENCIA! Este juguete no es adecua-

do para niños menores de 3 anos, ya que con-

tiene piezas pequeñas que se podrían ingerir.

¡ADVERTENCIA! Existe peligro de quedar atrapado por

motivos funcionales. Retire todo el material de emba-

laje y los alambres de ﬁjación antes de entregar este

juguete al niño. Para obtener información y en caso de

posibles preguntas, conserve el embalaje y la dirección,

así como el manual de instrucciones para consultar

posteriormente. Indicación para adultos encargados de

la supervisión: compruebe si el juguete se ha montado

conforme a las instrucciones. El montaje debe llevarse

a cabo bajo la supervisión de un adulto.

El Quadrocopter de radiocontrol sólo es apto para jóvenes

a partir de los 12 años.

Este producto no está pensado para que sea utilizado por

niños sin la vigilancia de un adulto. Pilotar el helicóptero

requiere habilidad y los niños deben entrenarse bajo la su-

pervisión directa de un adulto. Lea la información para el

usuario con su hijo antes de utilizarlo por primera vez. Un

uso inadecuado puede conllevar lesiones graves o daños

materiales.

Debe ser dirigido con precaución y requiere ciertas habilida-

des mecánicas y mentales. El manual incluye instrucciones

de seguridad y normas, así como indicaciones relativas al

mantenimiento y el manejo del producto. Es imprescindible

haber leído y comprendido el presente manual, antes de la

primera puesta en marcha del aparato. Sólo así pueden evi-

tarse accidentes con lesiones y daños.

Las manos, los cabellos y la ropa suelta, incluidos otros

objetos como lápices y destornilladores deben mantenerse

alejados de la hélice (rotor). No tocar el rotor rotativo. Pro-

cure especialmente que las manos NO queden cerca de las

aspas.

¡ADVERTENCIA!: riesgo de lesiones oculares. No pilote

el Quadrocopter cerca de su ojos para evitar lesiones.

En su condición de usuario de este producto, usted

es el responsable único del manejo seguro del mismo,

para que ni usted, ni otras personas, ni las propiedades

de éstas, puedan resultar lesionadas, dañadas o pues-

tas en peligro.

• No utilice nunca el modelo con las pilas del controlador

muy gastadas.

• Este juego solamente está concebido para el empleo en el

ámbito doméstico (casa y jardín).

• Evite aquellas zonas que sean muy transitadas. Asegúrese

siempre de que haya espacio suﬁciente.

• No haga volar su modelo en la calle ni en espacios públi-

cos, para así no dañar ni poner en peligro a nadie.

• ¡ADVERTENCIA!: no ponga en marcha ni pilote el Qua-

drocopter cuando haya personas, animales o cualquier

obstáculo dentro del margen de vuelo del mismo.

• Está estrictamente prohibido poner en marcha y pilotar el

juguete cerca de torres de alta tensión, vías de ferrocarril,

calles, piscinas o aguas abiertas.

• Siga atentamente las instrucciones y las advertencias de

este producto y de los eventuales accesorios (cargador,

baterías, etc.) que pueda utilizar.

• Si el Quadrocopter entrase en contacto con seres vi-

vos o con objetos duros, colocar inmediatamente la

palanca del gas en posición cero (es decir que el joy-

stick izquierdo debe estar en el tope inferior).

• Asegúrese de que todos los productos químicos, las pie-

zas pequeñas y los componentes eléctricos estén fuera

del alcance de los niños.

• Evite cualquier posible humedad, ya que ésta puede dañar

la electrónica.

• La introducción en la boca de piezas del modelo, o el he-

cho de lamerlas, puede provocar lesiones graves o incluso

la muerte.

• ¡ADVERTENCIA!: Al utilizar la cinta para colgar alrede-

dor del cuello, existe peligro de estrangulación.

• No cambie ni modiﬁque nada en el Quadrocopter.

Si no está de acuerdo con estas condiciones, devuelva in-

mediatamente el Quadrocopter completo, nuevo y sin utili-

zar, al vendedor.

Información relevante sobre las baterías recargables de

polímero de litio

Las baterías recargables de polímero de litio (LiPo) son mu-

cho más sensibles que las habituales baterías alcalinas o de

NiMH utilizadas normalmente en los radiocontroles. Por ello

es imprescindible seguir exactamente las normas y las ad-

vertencias del fabricante. Existe riesgo de incendio en caso

de manipulación errónea de las baterías recargables LiPo.

A la hora de eliminar las baterías recargables LiPo, deben

tenerse siempre en cuenta las indicaciones del fabricante.

Disposiciones sobre la eliminación de aparatos eléctri-

cos y electrónicos usados según RAEE.

El símbolo aquí representado,

con los cubos de basura

tachados, indica que las pilas

gastadas, las baterías recarga-

bles, las pilas de botón, los paquetes de baterías, las pilas

de los aparatos, los aparatos eléctricos usados, etc., no de-

ben tirarse a la basura doméstica, ya que pueden dañar al

medio ambiente y a la salud. Ayude a conservar el medio

ambiente y a cuidar de la salud pública, y enseñe también a

sus hijos cómo eliminar correctamente las pilas gastadas y

los aparatos eléctricos usados. Las pilas gastadas y los apa-

ratos eléctricos viejos deben entregarse en los puntos de

recogida conocidos. Así se reciclarán de una forma correcta.

No deben utilizarse juntas pilas de diferente tipo, ni pilas

nuevas con usadas. No deben recargarse las pilas no recar-

gables debido al riesgo de explosión.

¡ADVERTENCIA!

El cargador o el cable de carga USB pueden ser utilizados por

niños a partir de los ocho (8) años de edad y por personas con

capacidades físicas, sensoriales o cognitivas limitadas o con fal-

ta de experiencia/conocimiento, si se les supervisa o instruye en

el uso seguro del aparato y estos han comprendido los peligros

derivados de ello. Los niños no deben jugar con el cargador ni el

cable de carga USB. Los niños no deben realizar la limpieza ni el

mantenimiento propios del usuario a menos que sean mayores de

8 años y se les supervise.

Debe mantenerse a los niños menores de 8 años fuera del alcance

del cargador y del cable de alimentación. No deje de vigilar el acu-

mulador cuando este se esté cargando. Únicamente los adultos

deben cargar los acumuladores. Saque las pilas recargables del

juguete antes de cargarlas. Los bornes conectores no deben cor-

tocircuitarse. Sólo deben utilizarse las pilas recomendadas o pilas

de un tipo equivalente.

Si se usa periódicamente el cargador, deben controlarse su cable,

conexión, cubiertas y demás piezas. En caso de avería, primero

debe repararse el cargador, antes de volverlo a poner en marcha.

El cable exterior ﬂexible de este cargador no puede sustituirse: si el

cable está dañado, el cargador debe desguazarse.

Directrices y advertencias relativas al uso de la batería

recargable LiPo

• Debe cargar la batería LiPo de 3,7 V 380 mAh / 1,406 Wh

adjunta en un lugar seguro, y alejado de materiales inﬂa-

mables.

• No deje de vigilar la batería cuando esta se esté cargando.

• Para cargar la batería después de un vuelo, debe haberse

enfriado primero a temperatura ambiente.

• Debe utilizar únicamente el cargador de polímero de litio

correspondiente (cable de USB / controlador). El incumpli-

miento de estas indicaciones puede provocar incendios y

el riesgo correspondiente para la salud, o daños materia-

les. NO UTILICE NUNCA otro cargador.

• En caso que la batería se hinche o se deforme durante

el proceso de carga o descarga, interrumpa de forma in-

mediata tal carga o descarga. Retire entonces la batería

lo más rápida y cuidadosamente posible, y colóquela en

un lugar seguro y despejado, alejado de cualquier mate-

ESPAŃOL

rial inﬂamable, y observe la batería durante al menos 15

minutos. Si continua cargando o descargando la batería

hinchada o deformada, existe riesgo de incendio. Ante la

más mínima deformación o hinchazón de la batería, proce-

da a ponerla fuera de servicio.

• Guarde la batería recargable a temperatura ambiente en

un lugar seco.

• Tras usarla, cargue la batería de nuevo para evitar que

esta se descargue por completo. Al hacerlo, procure

mantener una pausa de aprox. 20 min. entre el vuelo y

el proceso de carga. Cargue la batería de vez en cuan-

do (aprox. cada 2-3 meses). Si no se tienen en cuenta

las instrucciones de manejo de la batería indicadas

antes, puede producirse una avería.

• Para el transporte o el almacenaje transitorio de la batería,

la temperatura debería oscilar entre 5 - 50° C. Siempre que

sea posible, no guarde la batería ni el modelo en el coche,

ni en ningún lugar que esté expuesto a la radiación solar

directa. Si la batería se ve expuesta al calor del vehículo,

puede estropearse o incendiarse.

Indicación: cuando la batería tiene poca tensión / poca po-

tencia, verá que precisa mucho más equilibrio aerodinámico

y/o movimientos de control para que el Quadrocopter no

entre en barrena. Por regla general, esto sucede antes de

alcanzar los 3 V de tensión en la batería, y es un buen mo-

mento para ﬁnalizar el vuelo.

Contenido del embalaje

1 x Quadrocopter

1 x Controlador

1 x Cable de carga USB

1 x Adaptador USB

1 x Tarjeta Micro SD

1x Batería recargable

1x Lanyard

1 x Juego de rotores de recambio

6 x Pilas de 1,5 V Mignon AA

(no recargables)

Carga de la batería LiPo

Preste atención a cargar la batería LiPo suministrada con

el cargador LiPo suministrado (cable de USB). El intento de

cargar la batería con otro cargador de baterías LiPo o de

otro tipo puede provocar graves daños. Antes de proseguir,

lea atentamente el apartado anterior con las advertencias y

las directivas relativas al uso de la batería. Únicamente los

adultos deben cargar las baterías. No cortocircuite los

cargadores ni los cables de red.

Puede cargar la batería integrada en el Quadrocopter con el

cable de carga USB respectivo a un puerto USB:

Cargar en el ordenador:

• Retire la batería del modelo antes de cargarla.

• Conecte el cable de carga USB con el puerto

USB de un ordenador. El led del cable de carga

se ilumina de verde, indicando que el cargador

está correctamente conectado al ordenador. Si

conecta un Quadrocopter con la batería descar-

gada, el led del cable de carga USB se ilumina

de rojo, indicando que la batería del Quadrocop-

ter se está cargando. El cable de carga USB y

el casquillo de carga del Quadrocopter están

hechos de tal manera, que no se puede invertir

por error la polaridad.

• La recarga de una batería descargada (no com-

pletamente descargada) dura unos 60 minutos.

Cuando la batería está totalmente cargada, se

vuelve a encender de color verde el indicador

led del cable de carga USB.

Aviso: la batería LiPo se entrega cargada parcialmente.

Por ello, la primera carga podría durar algo menos.

¡Es indispensable respetar el orden de conexión indi-

cado arriba! Si no ha conectado el cable de carga a una

fuente de corriente y solamente lo ha conectado con el

Quadrocopter, un indicador led verde encendido indica

que todavía hay tensión en la batería. El indicador led

verde encendido no indica si la batería tiene carga su-

ﬁciente. Desconecte la conexión que hay en el Quadro-

copter cuando no lo utilice. ¡Una inobservancia puede

provocar daños en la batería!

Colocación de las pilas

en el controlador

Con ayuda de un destornillador abra el com-

partimiento de las pilas e inserte estas en el

controlador. Asegúrese de que la polaridad sea

la correcta. Tras cerrar el compartimiento puede

veriﬁcarse el funcionamiento del controlador con

ayuda del interruptor de encendido ubicado en la

cara anterior.

Con el interruptor de encendido en la posición ON

y un correcto funcionamiento, debería encender-

se el led de color rojo situado en la parte superior

central del controlador.

Cuando el led de control parpadea rápidamente,

deben cambiarse las pilas del controlador.

Vinculación del modelo

al controlador

El Quadrocopter de Carrera RC y el controlador

están vinculados entre sí de fábrica. Si al principio

hubiese algún problema en la comunicación entre

el Quadrocopter de Carrera RC y el controlador,

efectúe una nueva vinculación.

• Conecte la batería en el modelo.

• Los leds del Quadrocopter se encienden de for-

ma permanente.

• Encienda el controlador en el interruptor de co-

rriente.

• Empuje el joystick izquierdo, es decir, la palanca

del acelerador, totalmente hacia arriba y de nue-

vo hacia abajo a la posición cero.

• Los leds ahora parpadean rítmicamente. La vin-

culación se ha establecido satisfactoriamente.

Ahora el led del controlador está encendido de

forma permanente.

• ¡ADVERTENCIA! Es indispensable que direc-

tamente tras su encendido, ponga el Quadro-

copter sobre una superﬁcie horizontal recta.

El sistema gyro se orienta automáticamente.

Sinopsis de las funciones

del controlador

1. Antena

2. Interruptor de encendido (ON / OFF)

3. LED de control

4. Aceleración Giro en círculo

5. Avance/retroceso

Inclinación a la derecha/izquierda

6. Ajustador para inclinación a la de

recha/izquierda

7. Ajustador para avance/retroceso

8. Ajustador para el giro en círculo

9. Botón looping

10. Interruptor Beginner/Advanced

(principiante/avanzado) (30%/60%/100%)

11. "Take-Video"/tecla para grabar vídeo

12. "Take Picture"/tecla para hacer fotos

13. Compartimento para las pilas

Descripción del Quadrocopter

1. Sistema de rotor

2. Caja protectora del rotor

3. Leds

4. Cámara de vídeo

5. Cable de la batería

6. Conector para el Quadrocopter

7. Ranura para la tarjeta SD

8. Led del vídeo

Elección de la zona de vuelo

Si ya está preparado para el primer vuelo, de-

bería elegir un espacio cerrado, sin personas

y sin obstáculos y que sea lo más grande po-

sible. Debido al tamaño y a la controlabilidad

del Quadrocopter, los pilotos experimentados

pueden volar incluso en espacios cerrados

relativamente pequeños. Para sus primeros

vuelos, recomendamos absolutamente un es-

pacio con unas dimensiones mínimas de 3 x 3

metros de superﬁcie y 2,40 metros de altura.

Una vez que haya ajustado el Quadrocopter

y se haya familiarizado con el control y con

las capacidades de éste, podrá atreverse a

volar en entornos más pequeños y con más

obstáculos. Tenga en cuenta que, a pesar de

no haber viento cerca del suelo, a cierta altura

puede hacer mucho. Si no se tiene en cuenta

este aviso, el Quadrocopter podría sufrir un

daño irreparable.

Lista de comprobación para la

preparación del vuelo

Esta lista de comprobación no puede reemplazar en ningún

caso al presente manual. A pesar de que puede utilizarse

como guía de inicio rápido, antes de proseguir, recomen-

damos encarecidamente leer primero íntegramente el pre-

sente manual.

• Veriﬁque el contenido del paquete.

• Conecte el cargador con la fuente de corriente.

• Cargue la batería LiPo, tal como se describe en la sección

“Carga de la batería LiPo”.

• Introduzca 6 pilas AA en el controlador y preste atención a

la polaridad correcta.

• Busque un entorno adecuado para el vuelo.

• Introduzca el acumulador en el compartimento del acumu-

lador en la parte inferior del Quadrocopter.

• Introduzca tal y como se describe en

13c

la tarjeta Micro

SD en el Quadrocopter.

• ¡ADVERTENCIA! Es indispensable que directamente

tras su encendido, ponga el Quadrocopter sobre una

superﬁcie horizontal recta. El sistema gyro se orienta

automáticamente.

• Los leds en el Quadrocopter parpadean en rojo.

• Conecte el controlador en el interruptor ON/OFF. Es in-

dispensable que compruebe el interruptor Beginner-

Advanced (

13b

). Empuje el joystick izquierdo, es decir, la

palanca del acelerador, totalmente hacia arriba y de nuevo

hacia abajo a la posición cero.

• Espere un momento hasta que el sistema del Quadrocop-

ter esté correctamente inicializado y listo para funcionar.

Los leds en el Quadrocopter parpadean ahora en una se-

cuencia rítmica. Ahora el led del controlador está encendi-

do de forma permanente.

• En caso necesario, repita los puntos indicados arriba si

desea hacer volar más Quadrocopters simultáneamente.

• Veriﬁque el control.

• Familiarícese con el funcionamiento del control.

• Ajuste el Quadrocopter tal y como se describe en

14 15 16

de modo que el Quadrocopter no se mueva

del sitio sin

movimientos de control mientras esté en vuelo

estacionario.

• El Quadrocopter está ahora listo para funcionar.

• Si el Quadrocopter no mostrase señales de funcionamien-

to, vuelva a realiza el proceso de conexión indicado arriba.

• Haga volar el modelo.

• Haga aterrizar el modelo.

• Separe la conexión para la batería.

• Desactive siempre en último lugar el mando a distancia.

Pilotar el Quadrocopter de 4 canales

¡NOTA!

Preste atención especialmente en los primeros inten-

tos de vuelo a accionar la palanca del controlador con

mucho cuidado y no demasiado deprisa. ¡Generalmente

bastan movimientos muy pequeños en la palanca co-

rrespondiente para ejecutar la orden de control respec-

tiva!

ESPAŃOL

Si notase que el Quadrocopter se mueve hacia delante o ha-

cia el lado sin haber accionado la palanca respectiva, ajuste

el Quadrocopter tal y como se describe en (

14 15 16

+/- gas (hacia arriba/hacia abajo)

Para arrancar o volar más alto, dirija la palanca

del acelerador de la izquierda con cuidado hacia

delante. Para aterrizar o volar más bajo, dirija la

palanca del acelerador de la izquierda con cuida-

do hacia atrás.

Para girar el Quadrocopter hacia la izquierda o

derecha desde el lugar, mueva la palanca izquier-

da con cuidado hacia la izquierda o hacia la dere-

cha.

Para hacer volar el Quadrocopter hacia la izquier-

da o derecha, mueva la palanca derecha con cui-

dado hacia la izquierda o hacia la derecha.

Para hacer volar el Quadrocopter hacia delante o

hacia atrás, mueva la palanca derecha con cuida-

do hacia delante o hacia atrás.

Función looping

ADVERTENCIA

! ¡SOLO PARA PILOTOS CON

EXPERIENCIA!

13a

Pulse el "Looping Button" y se oye una señal hasta

que haya movido el joystick derecho hacia arriba,

abajo, a la derecho o a la izquierda. Entonces el

Quadrocopter ejecuta el looping o el giro en la di-

rección respectiva. Preste atención a que haya su-

ﬁciente espacio en todos los lados (aprox. 2,5 m).

Interruptor Beginner/Advanced

(principiante/avanzado)

ADVERTENCIA!

¡100% SOLO PARA PILOTOS CON

EXPERIENCIA!

13b

30% = modo principiante

El tono de advertencia al conmutar se emite una

vez. Es posible realizar looping y giros tal y como

se explica en

13a

60% = modo medio

El Quadrocopter reacciona con más sensibilidad

que en el modo 30%. El tono de advertencia al

conmutar se emite dos veces. Es posible realizar

looping y giros tal y como se explica en

13a

100% = modo avanzado -> modo 3D

El Quadrocopter reacciona muy sensiblemente a

los movimientos del control. El tono de adverten-

cia al conmutar se emite tres veces.

Función de vídeo y foto

13c

Introduzca la tarjeta Micro SD de 1GB en la parte

inferior trasera en la ranura para tarjeta SD en el

Quadrocopter. Preste atención a que los contac-

tos de metal de la tarjeta SD señalen en la direc-

ción correcta (véase imagen).

ADVERTENCIA! ¡Es imprescindible que intro-

duzca la tarjeta SD antes de conectar la bate-

ría en el Quadrocopter!

Función de vídeo

Presione la tecla derecha "Take-Video" para empezar la gra-

bación de vídeo. Para ﬁnalizar la grabación, vuelva a pulsar la

tecla. El led a la derecha al lado de la ranura para la tarjeta SD

en el Quadrocopter parpadea en rojo durante la grabación. No

se emite ninguna señal acústica.

Hacer foto:

"Pulse la tecla izquierda "Take-Picture" para que la cámara

haga fotos." El led a la derecha al lado de la ranura para la tar-

jeta SD en el Quadrocopter parpadea 1 vez en rojo después

de tomar una foto. Si la tarjeta SD está llena, el led parpadea

rojo/verde. Borre dado el caso vídeos o fotos de la tarjeta SD.

Reproducción de los vídeos/visualización de las fotos

Conecte la tarjeta Micro SD en el adaptador USB y conecte

este último con un ordenador. Encontrará el en explorador de

archivos un soporte de datos extraíble. "Encontrará los archi-

vos de vídeo p. ej. "MOVI0000.avi" en la carpeta "Video" del

soporte de datos. Los vídeos son archivos AVI. Este formato

de vídeo es compatible de forma estándar con muchos re-

productores de vídeo. Encontrará los archivos de foto p. ej.

"PICT0000.jpg" en la carpeta "Photo". Las fotos son archivos

JPG: un formato estándar para fotos. Si sin querer ha borrado

la carpeta "Video" o "Photo", esta volverá a crearse cuando

vuelva a utilizar el Quadrocopter.

Ajustar el Quadrocopter

Cuando el Quadrocopter en vuelo estaciona-

rio, sin mover la palanca para la inclinación a la

derecha/izquierda, vuela hacia la izquierda o la

derecha, proceda como sigue:

Si el Quadrocopter se mueve autónomamente

rápida o lentamente hacia la izquierda, presione

por pasos el ajustador inferior derecho para la in-

clinación a la derecha/izquierda hacia la derecha.

Si el Quadrocopter se mueve hacia la derecha,

presione por pasos el ajustador para la inclina-

ción a la derecha/izquierda hacia la izquierda.

Si el Quadrocopter en vuelo estacionario, sin

mover la palanca para el avance/retroceso, vuela

hacia delante o hacia atrás, proceda como sigue:

Si el Quadrocopter se mueve autónomamente

rápida o lentamente hacia delante, presione por

pasos el ajustador superior derecho para el avan-

ce/retroceso hacia abajo. Si el Quadrocopter se

mueve hacia detrás, presione por pasos el ajusta-

dor para el avance/retroceso hacia arriba.

Cuando el Quadrocopter en vuelo estacionario,

sin mover la palanca para el giro en círculo en el

lugar gira hacia la izquierda o la derecha, proceda

como sigue: Si el Quadrocopter gira autónoma-

mente rápida o lentamente en su propio eje ha-

cia la izquierda, presione por pasos el ajustador

inferior izquierdo para el giro en círculo hacia la

derecha. Si el Quadrocopter gira hacia la dere-

cha, presione por pasos el ajustador para el giro

en círculo hacia la izquierda.

Cambio de las aspas

Para retirar una aspa, utilice dado el caso un ob-

jeto liso estrecho. Preste atención a retirar el aspa

con cuidado verticalmente hacia arriba y agarrar

el motor desde abajo para garantizar la estabili-

dad.

¡ADVERTENCIA!

Es indispensable prestar atención a la marca y

el color, así como al ángulo de inclinación de las

aspas!

Parte delantera a la izquierda: rojo - marca “B”

Parte delantera a la derecha: rojo - marca “A”

Parte trasera a la derecha: negro - marca “B”

Parte trasera a la izquierda: negro - marca “A”

Solución de averías

Avería: El controlador no funciona.

Causa: El interruptor de encendido ON/OFF está en

“OFF”.

Solución: Coloque el interruptor de encendido ON/OFF

en “ON”.

Causa: Las pilas se han colocado de forma errónea.

Solución: Veriﬁque que las pilas están colocadas correcta-

mente.

Causa: Las pilas ya no tienen suﬁciente energía.

Solución: Inserte pilas nuevas.

Avería: El Quadrocopter no puede controlarse con el

controlador.

Causa: El interruptor de encendido del controlador está

en “OFF”.

Solución: Primero coloque el interruptor de encendido del

controlador en “ON”.

Causa: El controlador no está o no está correctamente

vinculado con el receptor del Quadrocopter.

Solución: Lleve a cabo el proceso de vinculación como se

describe en “Lista de comprobación para la pre-

paración del vuelo”.

Avería: El Quadrocopter no se eleva.

Causa: Las aspas del rotor se mueven excesivamente-

despacio.

Solución: Desplace hacia arriba la palanca del acelerador.

Causa: La potencia de la batería es insuﬁciente.

Solución: Cargue la batería (véase el capítulo “Carga de la

batería”).

Avería: El Quadrocopter pierde velocidad durante el

vuelo sin motivo aparente y desciende.

Causa: La batería está casi agotada.

Solución: Cargue la batería (véase el capítulo “Carga de la

batería”).

Avería: El Quadrocopter solo gira en círculos o da vuel-

tas al ponerlo en marcha.

Causa: Aspas dispuestas erróneamente o dañadas

Solución: Montar/sustituir las aspas tal y como se describe

17 18

La versión más actual de este manual de servicio e in-

formación acerca de los recambios disponibles la en-

contrará en carrera-rc.com en el área de Servicio.

Reservado el derecho a errores y modiﬁcaciones

Reservado el derecho a modiﬁcación de los colores y del diseño deﬁnitivo

Reservado el derecho a modiﬁcaciones técnicas o debidas al diseño

Pictogramas = fotos de símbolos

ESPAŃOL

ITALIANO

Gentile cliente

Ci congratuliamo con Lei per l’acquisto del Suo modellino

di Quadrocopter RC Carrera, realizzato secondo lo stato

odierno della tecnica. Poiché miriamo costantemente all’e-

voluzione e al miglioramento dei nostri prodotti, ci riserviamo

il diritto di eseguire in qualsiasi momento e senza preavviso

modiﬁche tecniche e della dotazione, dei materiali e del

design. Non è quindi possibile fare valere diritti a causa di

piccole diﬀerenze del prodotto in Suo possesso rispetto ai

dati e alle illustrazioni di queste istruzioni. Queste istruzioni

per l’uso e il montaggio sono parte integrante del prodotto.

L’inosservanza delle istruzioni per l’uso e delle avvertenze

sulla sicurezza ivi contenute fa decadere qualsiasi diritto di

garanzia. Conservi queste istruzioni per consultazioni suc-

cessive e per l’eventuale cessione del modellino a terzi.

Condizioni di garanzia

Gli articoli Carrera sono prodotti tecnicamente di alta

qualità (NON GIOCATTOLI), che dovrebbero essere trat-

tati con cura. Rispettare assolutamente le indicazioni

riportate nelle istruzioni per l’uso. Tutte le parti vengono

sottoposte a un controllo minuzioso (con riserva di mo-

diﬁche tecniche e del modellino atte al miglioramento

del prodotto).

Se ciononostante dovessero manifestarsi difetti, viene con-

cessa una garanzia nell’ambito delle seguenti condizioni: la

Stadlbauer Marketing + Vertrieb GmbH (qui di seguito “pro-

duttore”), garantisce al cliente ﬁnale (qui di seguito “cliente”),

conformemente alle successive disposizioni, che il modelli-

no di Quadrocopter RC Carrera (qui di seguito “prodotto”)

fornito al cliente, per un periodo di due anni a partire dalla

data d’acquisto (periodo di garanzia) sarà esente da difetti di

materiale o lavorazione. Difetti simili verranno eliminati dal

produttore, a sua discrezione a sue spese tramite riparazio-

ne o fornitura di pezzi nuovi o completamente revisionati. La

garanzia non copre particolari soggetti a usura (come p.es.

accumulatori, pale del rotore, rivestimento della cabina,

ruote dentate e simili), danni derivanti da un handling/uso

inappropriato o interventi di terzi. Altri diritti del cliente nei

confronti del produttore, soprattutto al risarcimento danni,

sono esclusi.

I diritti contrattuali o legali del cliente (adempimento succes-

sivo, recesso dal contratto, riduzione, risarcimento danni)

verso il relativo rivenditore che sussistono se al trapasso del

rischio il prodotto non era privo di vizi, non vengono toccati

da questa garanzia.

Diritti derivanti da questa garanzia del produttore sepa-

rata esistono solo se

• il difetto contestato non rientra tra i danni causati da un uso

non appropriato e non conforme alle disposizioni secondo

le indicazioni riportate nelle istruzioni per l’uso,

• non si tratta di fenomeni di usura dovuti al funzionamento,

• il prodotto non presenta caratteristiche che fanno dedurre

riparazioni o altri interventi da parte di oﬃcine non autoriz-

zate dal produttore,

• il prodotto è stato usato solo con accessori autorizzati dal

produttore e

• il prodotto viene inviato con la ricevuta originale (fattura /

scontrino di cassa) e il certiﬁcato di garanzia debitamen-

te compilato, al quale non sono state apportate modiﬁche

arbitrarie.

I tagliandi di garanzia non possono essere sostituiti.

Indicazioni per gli Stati dell’UE: si rimanda all’obbligo di

garanzia legale del venditore nonché al fatto che questo ob-

bligo di garanzia non viene limitato dalla garanzia in oggetto.

Il produttore si accolla le spese di invio e rispedizione del

prodotto.

Questa garanzia vale nella suddetta estensione e alle sum-

menzionate condizioni (compresa la presentazione della ri-

cevuta originale dell’acquisto anche in caso di rivendita) per

ogni successivo, futuro proprietario del prodotto.

Dichiarazione di conformità

Con la presente, la Stadlbauer Marketing + Vertrieb

G.m.b.H. dichiara che questo modellino, controller incluso,

soddisfa i requisiti fondamentali richiesti dalle seguenti diret-

tive CE: è conforme alle direttive CE 2009/48 e 2004/108/CE

sulla compatibilità elettromagnetica e alle altre disposizioni

rilevanti della direttiva 1999/5/CE (R&TTE).

La dichiarazione di conformità originale può essere richiesta

online nel sito: carrera-rc.com.

Avvertenze!

AVVERTENZA! A causa delle piccole parti

ingeribili, questo giocattolo non è adatto per

bambini di età inferiore ai 3 anni.

AVVERTENZA! Pericolo di schiacciamento dovuto al

funzionamento! Prima di consegnare questo giocattolo

al bambino, togliere tutti i materiali di imballaggio e il

ﬁlo metallico di ﬁssaggio. Per informazioni ed eventuali

domande conservare la confezione, l’indirizzo e le istru-

zioni per l’uso per consultazioni successive. Avvertenza

per adulti responsabili: veriﬁcare se il gioco è montato

secondo le istruzioni. Il montaggio deve essere eseguito

sotto la stretta sorveglianza di un adulto.

Un Quadrocopter telecomandato è adatto solo per ra-

gazzi a partire da 12 anni.

Questo prodotto non è previsto per l‘uso da parte di bambini

non sorvegliati da un genitore o tutore. Far volare l’elicottero

richiede abilità e i bambini devono essere addestrati sotto la

stretta sorveglianza di un adulto. Prima dell’uso iniziale legge-

re le informazioni per l’utente insieme con il bambino. L‘uso

non appropriato può causare gravi lesioni e/o danni materiali.

Deve essere comandato con precauzione e accortezza e

richiede alcune capacità meccaniche e anche mentali. Le

istruzioni contengono avvertenze sulla sicurezza e disposi-

zioni nonché indicazioni per la manutenzione e il funziona-

mento del prodotto. Prima della messa in funzione iniziale

è indispensabile che queste istruzioni vengano lette atten-

tamente e comprese. Solo così si possono evitare incidenti

con lesioni e danni.

Tenere lontano dall'elica (rotore) mani, capelli, indumenti

larghi o altri oggetti come matite e cacciaviti. Non toccare il

rotore in movimento. Tenere soprattutto le mani LONTANO

dalle pale del rotore!

AVVERTENZA: pericolo di lesioni agli occhi. Non far vo-

lare Il Quadrocopter vicino alla propria faccia per evitare

lesioni.

Lei come utilizzatore di questo prodotto, è il solo re-

sponsabile per il handling sicuro atto a impedire che né

Lei né altre persone o le loro proprietà subiscono danni

o vengano messi in pericolo.

• Non usare mai il modellino se le batterie del controller sono

deboli.

• Questo giocattolo è destinato solo all'uso nell'ambito do-

mestico (casa e giardino).

• Evitare zone traﬃcate e abitate. Assicurarsi sempre di ave-

re a disposizione spazio suﬃciente.

• Per non mettere in pericolo o ferire persone, non far volare

il modellino su strade o aree pubbliche.

• AVVERTENZA: non fare decollare e volare il Quadro-

copter se persone, animali o altri ostacoli si trovano

nel suo raggio d’azione.

• E’ severamente vietato decollare e volare nelle vicinanze

di pali dell’alta tensione, binari ferroviari, strade, piscine o

specchi d’acqua.

• Rispettare scrupolosamente le istruzioni e le avvertenze

relative a questo prodotto e agli eventuali accessori addi-

zionali (caricabatteria, accumulatori, ecc.) utilizzati.

• Se il Quadrocopter venisse in contatto con esseri vi-

venti od oggetti duri, posizionare immediatamente la

leva dell’acceleratore su zero, cioè il joystick sinistro

deve trovarsi sulla battuta inferiore.

• Assicurarsi che tutte le sostanze chimiche, parti piccole o

componenti elettriche siano lontane dalla portata dei bambini.

• Evitare l’umidità poiché può danneggiare l’elettronica.

• Se parti del modellino vengono messe in bocca o leccate,

esiste il pericolo di gravi lesioni e persino di morte.

• AVVERTENZA: pericolo di strangolamento in caso di

utilizzo della cinghia a tracolla.

•

Non eseguire cambiamenti o modiﬁche sul il Quadrocopter.

Se non approva queste condizioni, riconsegni immediata-

mente al rivenditore l’intero modellino di Quadrocopter in

perfetto stato e non ancora utilizzato.

Informazioni importanti sugli accumulatori litio-polimeri

Gli accumulatori litio polimeri (LiPo) sono molto più sensibili

di quelli alcalini o NiMH tradizionali, normalmente usati per

radiocomandi. Le disposizioni e avvertenze del produttore

devono quindi essere rispettate tassativamente. In caso di

un handling errato degli accumulatori LiPo, esiste pericolo

d’incendio. Per lo smaltimento degli accumulatori LiPo se-

guire sempre le indicazioni per produttore.

INFORMAZIONI AGLI UTENTI

ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014

“Attuazione della Direttiva 2012/19/UE sui riﬁuti di apparec-

chiature elettriche ed elettroniche (RAEE)

Il simbolo del cassonetto barrato

riportato sull’apparecchiatura indi-

ca che il prodotto è stato immesso

sul mercato dopo il 31/12/2010 e

che alla ﬁne della propria vita utile deve essere raccolto se-

paratamente dagli altri riﬁuti. L’utente dovrà, pertanto, confe-

rire l’appa recchiatura integra dei componenti essenziali

giunta a ﬁne vita agli idonei centri di raccolta diﬀerenziata dei

riﬁuti elettrici ed elettronici, oppure riconsegnarla al rivendi-

tore al momento dell’acquisto di nuova apparecchiatura di

tipo equivalente, in ragione di uno a uno, oppure 1 a zero per

le apparecchiature aventi dimensioni inferiori a 25 cm. L’ade-

guata raccolta diﬀerenziata per l’avvio successivo dell’appa-

recchiatura dismessa al recupero ambientalmente compati-

bile contribuisce ad evitare possibili eﬀetti negativi

sull’ambiente e sulla salute e favorisce il riciclo dei materiali

di cui è composta l’apparecchiatura. Lo smaltimento abusivo

del prodotto da parte dell’utente comporta l’applicazione del-

le sanzioni amministrative di cui al D.Lgs n. Decreto Legisla-

tivo N° 49 del 14 Marzo 2014.

Non usare contemporaneamente tipi di batterie diversi o bat-

terie nuove e usate. Togliere le batterie esauste dal giocatto-

lo. Le batterie non ricaricabili non devono essere ricaricate a

causa del rischio di esplosione.

AVVERTENZA!

Il caricabatterie e il cavo di carica USB possono essere usati

da bambini

a partire da un’età di otto (8) anni e da persone con capaci-

tà ﬁsiche, sensoriali o mentali ridotte o mancanza di espe-

rienza e/o conoscenza, se vengono sorvegliati e sono stati

istruiti sull’uso sicuro dell’apparecchio e hanno compreso i

pericoli da ciò derivanti. I bambini non devono giocare con il

caricabatterie e il cavo di carica USB. La pulizia e la manu-

tenzione da parte dell’utente non devono essere eseguite da

bambini, a meno che abbiamo compiuto 8 anni e vengano

sorvegliati.

I bambini sotto gli 8 anni devono essere tenuti lontano dal

caricabatterie e dal cavo di collegamento. Non lasciare mai

incustodito l’accumulatore durante la carica. Prima di

ricaricarle, togliere le batterie ricaricabili dal giocattolo. Non

cortocircuitare i morsetti. Usare solo le batterie consigliate o

quelle di un tipo equivalente.

Se il caricabatteria viene usato regolarmente, controllare il

cavo, il collegamento, i rivestimenti e altre parti. In caso di

danni, il caricabatteria può essere rimesso in funzione solo

dopo la riparazione. Il cavo esterno ﬂessibile di questo cari-

cabatterie non può essere sostituito: se il cavo è danneggia-

to, rottamare il caricabatterie.

Direttive e avvertenze per l’uso dell’accumulatore LiPo

• L’accumulatore LiPo da 3,7 V 380 mAh / 1,406 Wh

accluso deve essere caricato in un luogo sicuro lontano da

materiali inﬁammabili.

• Non lasciare mai incustodito l’accumulatore durante la carica.

• Per la carica dopo un volo, l’accumulatore deve dapprima

essersi raﬀreddato e aver raggiunto la temperatura am-

biente.

• Usare solo l’apposito caricabatterie LiPo (cavo USB/ con-

troller). In caso di inosservanza di questa avvertenza esi-

ste pericolo d’incendio e quindi di messa in pericolo della

salute e/o di danni materiali. NON USARE MAI un carica-

batteria diverso.

• Se durante il processo di scarica o carica l’accumulatore si

gonﬁa o deforma, interrompere immediatamente il relativo

ITALIANO

processo. Togliere l’accumulatore il più velocemente e cau-

tamente possibile e sistemarlo in una zona sicura all’aperto,

lontano da materiali inﬁammabili, e tenerlo sotto osserva-

zione per almeno 15 minuti. Se si continua a caricare o

scaricare un accumulatore già gonﬁato o deformato, esiste

pericolo d’incendio! Un accumulatore non deve più essere

utilizzato già in presenza di una minima deformazione o

rigonﬁamento.

• Conservare l’accumulatore a temperatura ambiente in un

luogo asciutto.

• Per evitare una cosiddetta scarica completa dell’ac-

cumulatore, ricaricarlo assolutamente dopo l’uso.

Osservare una pausa di ca. 20 minuti tra il volo e il

processo di carica. Ricaricare l’accumulatore di tanto

in tanto (ca. ogni 2 - 3 mesi). L’inosservanza del sud-

detto handling dell’accumulatore può causare difetti.

• Per il trasporto o uno stoccaggio temporaneo dell’accu-

mulatore, la temperatura non dovrebbe essere inferiore a

5° C e superiore a 50° C. Se possibile, non conservare

l’accumulatore in auto e non esporlo alle radiazioni solari

dirette. Se l’accumulatore viene esposto a calore nell’auto,

può subire danni o incendiarsi.

Nota: in caso di una bassa tensione/potenza della batteria

si constaterà che occorrono un controllo dell’assetto e/o

movimenti di comando notevoli per impedire che il Quadro-

copter si avviti. Normalmente questo si veriﬁca prima che la

tensione dell’accumulatore raggiunga i 3 V ed è il momento

propizio per concludere il volo.

Contenuto della fornitura

1 x Quadrocopter

1 x Controller

1 x cavo di carico USB

1 x Adattatore USB

1 x Scheda micro SD

1x Batteria ricaricabile

1x Nastro a tracolla

1 x serie di rotori di ricambio

6 x batterie mignon AA da 1,5 V

(non ricaricabili)

Carica dell’accumulatore LiPo

Caricare l’accumulatore LiPo in dotazione solo con l’appo-

sito caricabatterie LiPo (cavo USB). Se si cerca di caricare

l’accumulatore con un altro caricabatterie LiPo o un altro

caricabatterie, possono veriﬁcarsi gravi danni. Prima di pro-

cedere, leggere attentamente il paragrafo precedente con

le avvertenze e le disposizioni per l’uso dell’accumulatore.

Gli accumulatori devono essere caricati solo da adulti. Non

cortocircuitare caricabatterie e alimentatori.

L’accumulatore installato nel Quadrocopter può essere ca-

ricato con il relativo cavo USB collegato a una porta USB:

Carica via computer:

• Prima di caricarlo togliere l'accumulatore dal

modellino.

• Collegare il cavo di carica USB con la porta USB

di un computer. Il LED sul cavo di carica si il-

lumina in verde e indica che l'unità di carica è

collegata correttamente con il computer. Se un

Quadrocopter viene collegato con un accumula-

tore scarico, il LED sul cavo di carica si illumina

in rosso, indicando che l’accumulatore del Qua-

drocopter viene caricato. Il cavo di carica USB

e la presa di carica sul Quadrocopter sono pro-

gettati in modo da escludere un’inversione della

polarità.

• La ricarica di un accumulatore scarico (non

completamente) dura circa 60 minuti. Quando

l’accumulatore è carico, il LED sul cavo di carica

USB si riaccende in verde.

Nota: all’atto della consegna, l’accumulatore LiPo è par-

zialmente carico. Il primo processo di carica potrebbe

quindi richiedere meno tempo.

Rispettare assolutamente la suddetta sequenza di colle-

gamento! Se il cavo di carica non fosse stato collegato

a una fonte elettrica ma solo al Quadrocopter, un indica-

tore LED illuminato in verde segnala che nell’accumu-

latore c’è ancora tensione. L’indicatore LED illuminato

in verde non segnala se l’accumulatore è caricato suf-

ﬁcientemente. Se non si usa il Quadrocopter, staccare

il relativo collegamento a spina. L'inosservanza può

causare danni alla batteria!

Inserimento delle batterie

nel Controller

Con un cacciavite aprire il vano batterie e inseri-

re le batterie nel Controller. Fare attenzione alla

polarità. Dopo la chiusura del vano, con l’aiuto

dell’interruttore di potenza sul lato anteriore si può

veriﬁcare la funzionalità del Controller.

Se l’interruttore di potenza è posizionato su ON

e il Controller funziona correttamente, il LED in

alto al centro del Controller dovrebbe illuminarsi

in rosso.

Se il LED di controllo lampeggia velocemente,

sostituire le batterie nel Controller.

Collegamento del modellino con il

Controller

Il Quadrocopter RC Carrera e il Controller sono

stati collegati dalla fabbrica. Se inizialmente ci

fossero problemi di comunicazione tra il Qua-

drocopter RC Carrera e il Controller, eseguire un

nuovo collegamento.

• Collegare la batteria nel modellino.

• I LED sul Quadrocopter si illuminano permanen-

temente.

• Accendere il Controller con l’interruttore di ali-

mentazione.

• Spingere il joystick sinistro, cioè la leva dell'ac-

celeratore, completamente verso l'alto e di nuo-

vo in basso nella posizione neutrale.

• I LED sul Quadrocopter ora lampeggiano ritmi-

camente. Il collegamento è riuscito. Il LED sul

Controller ora è illuminato permanentemente.

• AVVERTENZA! Immediatamente dopo l’ac-

censione, mettere il Quadrocopter su una

superﬁcie piana orizzontale. Il sistema giro-

scopico si allinea automaticamente.

Panoramica delle funzioni

del controller

1. Antenna

2. Interruttore di potenza (ON / OFF)

3. LED di controllo

4. Gas

Rotazione

5. Avanti/indietro

Inclinazione a destra/sinistra

6. Trimmer per inclinazione a destra/sinistra

7. Trimmer per avanti/indietro

8. Trimmer per la rotazione

9. Looping Button

10. Commutatore Beginner/Advanced

(30%/60%/100%)

11. Tasto "Take-Video"/Videoripresa

12. Tasto "Take-Picture"/Ripresa fotograﬁca

13. Vano batterie

Descrizione del Quadrocopter

1. Sistema rotore

2. Gabbia protezione rotore

3. LED

4. Videocamera

5. Cavo della batteria

6. Spina di raccordo Quadrocopter

7. Slot per scheda SD

8. LED video

Scelta della zona di volo

Quando è pronto per il primo volo, dovrebbe

scegliere un ambiente chiuso, possibilmente

spazioso, dove non ci sono persone od osta-

coli. Grazie alle dimensioni e alla manovrabi-

lità del Quadrocopter, i piloti esperti sono in

grado di farlo volare anche in ambienti chiusi

relativamente piccoli. Per i primi voli consi-

gliamo assolutamente ambienti delle dimen-

sioni minime di 3 x 3 metri di superﬁcie di

base e 2,40 metri di altezza. Dopo aver fatto

il trim del Quadrocopter e preso conﬁdenza

con il suo comando e le sue prestazioni, può

provare a volare anche in ambienti più piccoli

e meno sgombri. Considerare che nonostante

condizioni calme vicino al suolo, a una certa

distanza dal terreno può essere molto vento-

so. L'inosservanza di queste indicazioni può

portare al danneggiamento irreparabile del

Quadrocopter.

Check-list per la preparazione

del volo

Questa check-list non sostituisce il contenuto di queste istru-

zioni per l’uso. Anche se possono essere usate come Quick-

Start-Guide, prima di proseguire raccomandiamo vivamente

di leggere queste istruzioni per l’uso.

• Controllare il contenuto della confezione.

• Collegare il caricabatterie alla fonte elettrica.

• Caricare l’accumulatore LiPo come descritto nel capitolo

“Carica dell’accumulatore LiPo”.

• Inserire nel Controller 6 batterie AA facendo attenzione che

la polarità sia corretta.

• Cercare un ambiente adatto per il volo.

• Introdurre la batteria nell'apposito vano nella parte inferiore

del Quadrocopter.

• Inserire la scheda micro SD nel Quadrocopter come de-

scritto in

13c

• AVVERTENZA! Immediatamente dopo l’accensione,

mettere il Quadrocopter su una superﬁcie piana oriz-

zontale. Il sistema giroscopico si allinea automatica-

mente.

• I LED sul Quadrocopter lampeggiano in rosso.

• Accendere il Controller sull'interruttore ON/OFF. Controlla-

re assolutamente il commutatore Beginner-Advanced

(

13b

). Spingere il joystick sinistro, cioè la leva dell'accelera-

tore, completamente verso l'alto e di nuovo in basso nella

posizione neutrale.

• Lasciare al Quadrocopter un po’ di tempo ﬁnché il sistema

è inizializzato correttamente ed è pronto per l’uso. I LED sul

Quadrocopter ora lampeggiano ritmicamente. Il LED sul

Controller ora è illuminato permanentemente.

• Ora ripetere evtlm. i suddetti punti, se si desidera fare vola-

re contemporaneamente altri Quadrocopter.

• Controllare il dispositivo di comando.

• Familiarizzare con il dispositivo di comando.

• Stabilizzare eventualmente il Quadrocopter come descritto

sotto

14 15 16

in modo che nel volo stazionario non si

sposti senza comandi da parte del Controller.

• Ora il Quadrocopter è pronto per l’uso.

• Se il Quadrocopter non mostra funzioni, ripetere il suddetto

processo di collegamento.

• Far volare il modellino.

• Fare atterrare il modellino.

• Staccare il collegamento a spina della batteria.

• Spegnere sempre il telecomando per ultimo.

Volo del Quadrocopter a 4 canali

NOTA!

Soprattutto nei primi tentativi di volo azionare le leve

sul Controller con estrema precauzione e non trop-

po bruscamente. Bastano quasi sempre piccolissimi

movimenti sulla relativa leva per eseguire il rispettivo

comando!

Se si dovesse notare che il Quadrocopter si sposta in avanti

o lateralmente senza l’azionamento della relativa leva, stabi-

lizzarlo come descritto in (

14 15 16

ITALIANO

+/- gas (su/giù)

Per decollare o volare più in alto, spingere con

precauzione in avanti la leva dell’acceleratore

sinistra. Per atterrare e volare più in basso, spin-

gere con precauzione indietro la leva dell’accele-

ratore sinistra.

Per far girare il Quadrocopter sul suo stesso asse

verso sinistra o destra, spostare con precauzione

la leva sinistra a sinistra o a destra.

Per far volare il Quadrocopter verso sinistra o de-

stra, spostare con precauzione la leva destra a

sinistra o a destra.

Per far volare il Quadrocopter in avanti o indietro,

spostare con precauzione la leva destra in avanti

o indietro.

Funzione looping

AVVERTENZA! SOLO PER PILOTI ESPERTI!

13a

Se si preme il "Looping Button" risuona un se-

gnale acustico ﬁnché il joystick destro non viene

spostato in alto, in basso, a destra o a sinistra. Il

Quadrocopter esegue poi il looping o il roll-over

nella relativa direzione.

Assicurarsi che nel locale

ci sia suﬃciente spazio su tutti i lati (ca. 2,5m).

Commutatore Beginner/Advanced

AVVERTENZA

! 100% SOLO PER PILOTI ESPERTI!

13b

30% = Modalità principianti

Il segnale acustico risuona una volta all'atto della

commutazione. Sono possibili looping & roll-over

come illustrato al punto

13a

60% = Modalità media

Il Quadrocopter reagisce con maggior sensibilità

rispetto alla modalità 30%. Il segnale acustico

risuona due volte all'atto della commutazione.

Sono possibili looping & roll-over come illustrato

al punto

13a

100% = Modalità Advanced -> Modo 3D

Il Quadrocopter reagisce con molta sensibilità

ai comandi. Il segnale acustico risuona tre volte

all'atto di commutazione.

Funzione video & foto

13c

Inserire la scheda micro SD 1GB nella parte infe-

riore posteriore nell'apposito slot sul Quadrocop-

ter. Assicurarsi che i contatti metallici della sche-

da SD siano rivolti nella giusta direzione (vedi ill.).

AVVERTENZA! Inserire assolutamente la

scheda SD nel Quadrocopter prima di collega-

re la batteria!

Videoripresa:

Premendo il tasto destro "Take Video" inizia la videoripresa.

Per terminare la ripresa, ripremere il tasto. Durante la ripresa il

Led a destra accanto allo slot della scheda SD sul Quadrocop-

ter lampeggia in rosso. I suoni non vengono registrati.

Ripresa fotograﬁca:

Premendo il tasto sinistro "Take-Picture" la telecamera foto-

grafa. Il LED a destra accanto allo slot della scheda SD sul

Quadrocopter lampeggia una volta in rosso dopo ogni foto. Se

la scheda SD è piena, il LED lampeggia in rosso/verde. Evtl.

cancellare i video o le foto dalla scheda SD.

Riproduzione dei video/visione delle foto:

Inserire la scheda micro SD nell'adattatore USB e collegarlo

con un computer. Nell'explorer dei ﬁle ora è disponibile un

supporto dati rimovibile. I ﬁle video p.es. "MOVI0000.avi" sono

disponibili sul supporto dati nel raccoglitore "Video". I video

sono ﬁle AVI. Questo formato video normalmente viene sup-

portato da molti lettori video. I ﬁle delle foto p.es. "PICT0000.

jpg" si trovano nel raccoglitore "Photo". Le foto sono ﬁle JPG

– un formato standard per foto. Se il raccoglitore "Video" o

"Photo" venisse cancellato accidentalmente, verrà ricreato al

prossimo utilizzo nel Quadrocopter.

Stabilizzazione del Quadrocopter

Se nel volo stazionario il Quadrocopter si sposta

verso sinistra o destra senza azionamento della

leva per l’inclinazione verso sinistra o destra, pro-

cedere come segue:

Se il Quadrocopter si sposta autonomamente di

lato in modo veloce o lento, premere gradual-

mente verso destra il trimmer inferiore destro per

l’inclinazione a destra/sinistra. Se il Quadrocopter

si sposta verso destra, premere gradualmente

verso sinistra il trimmer per l’inclinazione a destra/

sinistra.

Se nel volo stazionario il Quadrocopter si sposta

in avanti o indietro senza azionamento della leva

per il movimento in avanti/indietro, procedere

come segue:

Se il Quadrocopter si sposta autonomamente in

avanti in modo veloce o lento, premere gradual-

mente verso il basso il trimmer superiore destro

per il movimento in avanti/indietro. Se il Quadro-

copter si sposta all’indietro spingere gradualmen-

te verso l’alto il trimmer per il movimento in avanti/

indietro.

Se nel volo stazionario il Quadrocopter si gira

verso sinistra o destra senza azionamento della

leva per la rotazione, procedere come segue: Se

il Quadrocopter gira a sinistra autonomamente in

modo veloce o lento sul suo asse, premere gra-

dualmente verso destra il trimmer inferiore sinistro

per la rotazione. Se il Quadrocopter gira a destra

premere gradualmente verso sinistra il trimmer

per la rotazione.

Sostituzione delle pale del rotore

Per togliere una pala del rotore usare eventual-

mente un oggetto sottile liscio. Togliere con pre-

cauzione la pala del rotore verticalmente verso

l’alto aﬀerrando il motore dal basso per stabiliz-

zarlo.

AVVERTENZA!

Prestare particolare attenzione al contrassegno

e al colore nonché all’angolo di inclinazione delle

pale del rotore!

Davanti a sinistra: rosso - contrassegno “B”

Davanti a destra: rosso - contrassegno “A”

Dietro a destra: nero - contrassegno “B”

Dietro a sinistra: nero - contrassegno “A”

Soluzioni dei problemi

Problema: Il Controller non funziona.

Causa: L’interruttore di potenza ON/OFF è posizionato

su “OFF”.

Rimedio: Posizionare l’interruttore di potenza ON/OFF su

“ON”.

Causa: Le batterie sono state inserite in modo errato.

Rimedio: Controllare se le batterie sono state inserite cor-

rettamente.

Causa: Le batterie sono quasi scariche.

Rimedio: Inserire batterie nuove.

Problema: Impossibile comandare il Quadrocopter con il

Controller.

Causa: L’interruttore di potenza del Controller è posizio-

nato su “OFF”.

Rimedio: Posizionare dapprima l’interruttore di potenza

del Controller su “ON”.

Causa: Il Controller potrebbe non essere collegato in

modo corretto con il ricevitore nel Quadrocopter.

Rimedio: Eseguire il processo di collegamento come de-

scritto sotto “Check-list per la preparazione al

volo”.

Problema: Il Quadrocopter non decolla.

Causa: Le pale del rotore girano troppo lentamente.

Rimedio: Tirare la leva del gas verso l’alto.

Causa: La potenza dell’accumulatore è insuﬃciente.

Rimedio: Caricare l’accumulatore (vedi capitolo “Carica

dell’accumulatore”).

Problema: Durante il volo il Quadrocopter perde velocità

senza motivo apparente e si abbassa.

Causa: L’accumulatore è troppo debole.

Rimedio: Caricare l’accumulatore (vedi capitolo “Carica

dell’accumulatore”).

Problema: Il Quadrocopter gira solo in cerchio o si capovol-

ge al decollo.

Causa: Pale del rotore sistemate non correttamente o

danneggiate.

Rimedio: Applicare/sostituire le pale del rotore come de-

scritto in

17 18

La versione più attuale di queste istruzioni per l’uso e

le informazioni sui pezzi di ricambio sono disponibili su

carrera-rc.com nell’area assistenza.

Con riserva di errori e modiﬁche

Con riserva di modiﬁche dei colori/design deﬁnitivo

Con riserva di modiﬁche tecniche e dovute al design

Pittogrammi = foto simboliche

Geachte klant,

Wij feliciteren u met de aanschaf van uw Carrera RC-model-

Quadrocopter, die volgens de huidige stand van de techniek

werd vervaardigd. Omdat wij er steeds voor ijveren, onze

producten verder te ontwikkelen en te verbeteren, maken wij

voor een wijziging in technisch opzicht en met betrekking tot

uitrusting, materialen en design te allen tijde en zonder aan-

kondiging voorbehoud. Op basis van minieme afwijkingen

van het u ter beschikking gestelde product tegenover gege-

vens en afbeeldingen in deze handleiding kan men daarom

geen aanspraken doen gelden. Deze gebruiks- en montage-

aanwijzing vormt een bestanddeel van het product. Bij ver-

onachtzaming van de gebruiksaanwijzing en van de daarin

vermelde veiligheidsinstructies komt de garantieclaim te ver-

vallen. Bewaar deze handleiding om ze later te raadplegen

en om het model eventueel aan derden door te geven.

Garantievoorwaarden

Bij de Carrera producten gaat het om technisch hoog-

waardige producten (GEEN SPEELGOED), die met

zorg moeten worden behandeld. Gelieve absoluut de

instructies in de bedieningshandleiding in acht te ne-

men. Alle onderdelen worden aan een zorgvuldige test

onderworpen (technische wijzigingen en modelwijzigin-

gen in functie van een verbetering van het product zijn

voorbehouden).

Indien er desondanks fouten opduiken, wordt een garantie in

het kader van de hierna volgende garantievoorwaarde verleend:

De Stadlbauer Marketing + Vertrieb GmbH (onderstaand

‘producent’) garandeert de eindklant (onderstaand ‘klant’)

volgens de onderstaande bepalingen, dat de aan de klant

geleverde Carrera RC-model-Quadrocopter (onderstaand

‘product’) binnen een periode van twee jaar vanaf koop-

datum (garantieperiode) vrij van materiaal- of verwerkings-

fouten zal zijn. Zulke fouten zal de producent naar eigen

goeddunken voor zijn rekening verhelpen door reparatie of

levering van nieuwe of gereviseerde onderdelen. De garan-

tie geldt niet voor slijtageonderdelen (zoals bijv. accu, ro-

torbladen, cabineafdekking, tandwielen enz.), voor schade

door een onjuiste behandeling of onjuist gebruik of bij in-

grepen door derden. Andere claims van de klant, met name

voor schadevergoeding, tegen de producent zijn uitgesloten.

De contractuele of wettelijke rechten van de klant (vervulling

achteraf, terugtreding van het contract, verminderde beta-

ling, schadevergoeding) ten opzichte van de betreﬀende

verkoper, die bestaan, indien het product bij de gevarenover-

gang niet zonder gebreken was, blijven van deze garantie

onaangeroerd.

Claims uit deze speciale garantie van de producent be-

staan alleen, wanneer

• de geclaimde fout niet in schade ligt, die door een overeen-

komstig de bepalingen in de bedieningshandleiding een

ondoelmatig of ondeskundig gebruik werden ver oorzaaktr

• het niet gaat om door het gebruik veroorzaakte slijtagever-

schijnselen,

• het product geen kenmerken bezit, die wijzen op reparaties

of andere ingrepen van door de producent niet geautori-

seerde werkplaatsen,

• het product alleen met het door de producent aanbevolen

toebehoren werd gebruikt, en

• het product samen met het originele koopbewijs (rekening /

kassastrook) en de volledig ingevulde garantiekaart, aan

dewelke geen eigen wijzigingen werden uitge voerd, wordt

opgestuurd.

Garantiekaarten kunnen niet vervangen worden.

Aanwijzing voor EU-lidstaten: er wordt gewezen op de

wettelijke garantieplicht van de verkoper, meer bepaald op

het feit dat deze garantieplicht door een concrete garantie

niet aan beperkingen onderworpen wordt.

De kosten voor het toesturen en terugsturen van het product

zijn voor rekening van de fabrikant.

Deze garantie geldt in de bovenstaand omschreven omvang

en onder de bovenstaande voorwaarden (inclusief het voor-

leggen van de originele aankoopstrook, ook in het geval van

doorgeven) voor elke latere, toekomstige eigenaar van het

product.

Conformiteitsverklaring

Hiermee verklaart Stadlbauer Marketing + Vertrieb GmbH

dat dit model inclusief controller in overeenstemming is met

de fundamentele vereisten van de volgende EG-richtlijnen:

EG richtlijnen 2009/48 en 2004/108/EG over elektromagneti-

sche compatibiliteit en de andere relevante voorschriften van

de richtlijn 1999/5/EG (R&TTE) beﬁndet.

De originele conformiteitsverklaring kan op carrera-rc.com

opgevraagd worden.

Waarschuwingsinstructies!

WAARSCHUWING! Wegens inslikbare, kleine

onderdelen is dit speelgoed niet geschikt voor

kinderen jonger dan 3 jaar.

WAARSCHUWING! Klemgevaar, door de werking veroor-

zaakt! Verwijder alle verpakkingsmaterialen en bevesti-

gingsdraden voordat u dit speelgoed aan het kind overhan-

digt. Bewaar de verpakking, het adres en de handleiding

voor latere raadpleging bij eventuele vragen of benodigde

informatie. Opmerking voor toezichthoudende volwasse-

nen: Controleer of het speelgoed in overeenstemming met

de handleiding gemonteerd is. De montage dient onder

toezicht van een volwassene te worden uitgevoerd.

Een afstandsbestuurde Quadrocopter is alleen geschikt

voor jongeren vanaf 12 jaar!

Dit product is niet voorzien voor gebruik door kinderen zonder

toezicht door een bevoegd persoon om de ouderlijke macht

uit te voeren. Het besturen van de helikopter vereist bepaalde

vaardigheden. Kinderen moeten deze onder toezicht van een

volwassene aanleren. Lees vóór het eerste gebruik samen met

uw kind de gebruikersinformatie door. Bij ondeskundig gebruik

kan het tot zware lichamelijke letsels en/of materiële schade ko-

men. Er dient vooryichtig en met bedacht te worden bestuurd

en dit vergt enkele mechanische en ook mentale vaardigheden.

De handleiding bevat veiligheidsinstructies en voorschriften als-

ook instructies voor het onderhoud en de werking van het pro-

duct. Het is absoluut noodzakelijk, om de handleiding voor de

eerste ingebruikname volledig te lezen en te begrijpen. Alleen

zo kunnen ongevallen met letsels en beschadigingen worden

vermeden.

Handen, haar en losse kleding alsmede andere voorwerpen

zoals stiften en schroevendraaiers moeten uit de buurt van de

propeller (rotor) worden gehouden.

De roterende rotor niet aanraken. Let er bijzonder op, dat uw

handen NIET in de omgeving van de rotorbladen komen!

WAARSCHUWING! Gevaar voor oogletsel. Laat de Qua-

drocopter niet in de buurt van uw gezicht vliegen, om

letsels te voorkomen.

U als gebruiker van dit product, bent alleen verantwoor-

delijk voor de veilige omgang, zodat noch u, noch an-

dere personen in gevaar worden gebracht of aan hun

eigendom schade wordt berokkend.

• Gebruik uw model nooit met zwakke controller-batterijen.

• Dit speelgoed is alleen voor huiselijk gebruik (huis en tuin)

bedoeld.

• Vermijd verkeersrijke en drukke omgevingen. Let er altijd

op, dat er voldoende plaats ter beschikking staat.

• Laat uw model zo mogelijk niet op openbare wegen of in

openbare zones vliegen, om niemand in gevaar te brengen

of te verwonden.

• WAARSCHUWING: Start de

Quadrocopter

niet, wanneer

zich personen, dieren of andere hindernissen in het vlieg-

bereik van de

Quadrocopter

bevinden.

• Starten en vliegen in de buurt van hoogspanningsmasten,

spoorlijnen, wegen, zwembaden of open water is streng ver-

boden.

• Volg nauwgezet de aanwijzingen en waarschuwingsin

structies voor dit product en voor de mogelijke aanvullende

uitrusting (laadtoestel, accu‘s enz.), die u gebruikt

• Als de Quadrocopter met levende wezens of harde

voorwerpen in aanraking komt, dan brengt u de gas-

hendel onmiddellijk in de nulpositie, dat betekent, de

linker joystick moet aan de onderste aanslag staan!

• Let er op, dat alle chemische producten, kleine onderdelen

of elektrische componenten buiten reikwijdte van kinderen

zijn.

• Vermijd alle vochtigheid, want zij kan de elektronica be

schadigen.

• Er bestaat gevaar voor zware letsels tot zelfs de dood, in-

dien u delen van uw model in uw mond steekt of er aan likt.

• WAARSCHUWING: Bij gebruik van het koord om de hals

bestaat risico van wurging.

• Breng aan de Quadrocopter geen enkele aanpassing of

verandering aan.

Als u het niet eens bent met deze voorwaarden, dient u de

volledige Quadrocopter onmiddellijk in nieuwe en ongebruik-

te toestand aan uw handelaar terug te geven.

Belangrijke informatie over lithium polymeer accu‘s

Lithium-polymeer (LiPo) accu‘s zijn aanzienlijk gevoeliger

dan gebruikelijke alkali-, of NiMH-accu‘s, die anders bij

afstandsbesturingen worden gebruikt. De voorschriften en

waarschuwingsinstructies van de producent moeten daarom

nauwgezet worden opgevolgd. Bij verkeerde omgang met

LiPo accu‘s bestaat er brandgevaar. Neem altijd de voor-

schriften van de producent in acht, als u LiPo accu‘s ver-

wijdert.

Verwijderingsbepalingen voor oude elektrische en elek-

tronische toestellen volgens WEEE

Het hier afgebeelde symbool van

de doorgestreepte vuilnisbakken

dient uw aandacht erop te vestigen

dat lege batterijen, accu’s, knoop-

cellen, accupacks, apparaatbatterijen, oude elektrische ap-

paraten etc. niet bij het huisvuil thuishoren, omdat ze scha-

delijk voor het milieu en voor de gezondheid zijn. Gelieve

mee te helpen, milieu en gezondheid in stand te houden en

praat ook met uw kinderen over de keurige afvalverwerking

van gebruikte batterijen en oude elektrische apparaten. Bat-

terijen en oude elektrische apparaten dienen op de bekende

verzamelpunten afgegeven te worden. Zodoende worden ze

aan een reglementair voorgeschreven recycling onderwor-

pen.

Ongelijke batterijtypes of nieuwe en gebruikte batterijen

mogen niet samen gebruikt worden. Lege batterijen uit het

speelgoed verwijderen. Niet-oplaadbare batterijen mogen

vanwege het ontploﬃngsgevaar niet worden opgeladen.

WAARSCHUWING!

De lader resp. USB-laadkabel mag door kinderen vanaf een leef-

tijd van acht (8) jaar en door personen met fysieke, zintuiglijke of

geestelijke beperkingen of een gebrek aan ervaring en/of kennis

alleen worden gebruikt, indien zij onder toezicht staan of met be-

trekking tot het veilige gebruik van het apparaat onderricht zijn en

de hiermee samenhangende risico’s begrepen hebben. Kinde-

ren mogen niet met de lader resp. USB-laadkabel spelen. Reini-

ging en onderhoud mogen niet door kinderen worden uitgevoerd,

tenzij zij ouder dan 8 jaar zijn en er op hen wordt toegezien.

Kinderen jonger dan 8 jaar moeten uit de buurt van de lader en

het aansluitsnoer worden gehouden. Laat de accu tijdens het

laden nooit onbeheerd achter. Accu’s mogen uitsluitend door

volwassenen worden opgeladen. Kortsluiting aan aansluitklem-

men niet toegestaan. Enkel de aanbevolen batterijen of die van

een gelijkwaardig type mogen gebruikt worden.

Bij regelmatig gebruik van de lader moet deze aan de kabel,

aansluiting, afdekkingen en andere onderdelen gecontroleerd

worden. In geval van schade mag de lader pas na een reparatie

terug in gebruik genomen worden. De ﬂexibele buitenkabel van

deze lader kan niet worden vervangen. Indien de kabel bescha-

digd is, moet de lader worden weggegooid.

Richtlijnen en waarschuwingsinstructies voor gebruik

van LiPo accu‘s

• U moet de bijgevoegde 3,7 V 380 mAh / 1,406 Wh

LiPo-accu op een veilige plaats buiten de omgeving van

brandbare materialen laden.

• Laat de accu tijdens het laden nooit onbeheerd achter.

• Voor het laden na een vlucht moet de accu eerst op omge-

vingstemperatuur afgekoeld zijn.

• U mag uitsluitend de bijbehorende LiPo-lader (USB-kabel/

controller) gebruiken. Bij niet-naleving van deze instruc-

ties bestaat er brandgevaar en daarmee gevaar voor de

gezondheid en/of materiële schade. Gebruik NOOIT een

ander laadtoestel.

• Als de accu gedurende het ontladings- of laadproces

opzwelt of vervormt, dan beëindigt u onmiddellijk het la-

den of ontladen. Neem de accu zo snel en zo voorzichtig

mogelijk uit het toestel en leg hem op een veilige, open

NEDERLANDS

plek verwijderd van brandbare materialen en observeer

hem gedurende minimum 15 minuten. Als u een accu, die

reeds opgezwollen of vervormd is, verder laadt of ontlaadt

bestaat er brandgevaar! Zelfs bij geringe vervorming of bal-

lonvorming moet een accu buiten werking worden gesteld.

• Bewaar de accu bij kamertemperatuur op een droge plaats.

• Laad de accu na gebruik absoluut weer op, om een zo-

genaamde diepteontlading van de accu te vermijden.

Neem daarbij in acht, dat u een pauze van ongeveer 20

minuten tussen de vlucht en het laadproces aanhoudt.

Laad de accu van tijd tot tijd (ca. alle 2-3 maanden) op.

Een niet-inachtneming van de bovenstaande omgang

met de accu kan tot een defect leiden.

• Voor het transport of voor een tijdelijke bewaring van de

accu moet de temperatuur tussen 5-50°C liggen. Bewaar

de accu of het model indien mogelijk niet in de auto of on-

der directe zonnestraling. Als de accu aan de hitte in de

auto wordt blootgesteld, kan hij beschadigd worden of vuur

vatten.

Opmerking: Bij geringe batterijspanning/-vermogen zult u

vaststellen dat aanzienlijke trimming en/of stuurbewegingen

noodzakelijk zijn, om te voorkomen dat de Quadrocopter in

een vrille raakt. Dit geldt gewoonlijk voor het bereiken van

3 V accuspanning en is een goed tijdstip, om de vlucht te

beëindigen.

Inhound van de levering

1 x Quadrocopter

1 x Controller

1 x USB-laadkabel

1 x USB-adapter

1 x Micro SD-kaart

1x Accu

1x Halssnoer

1 x Set reserverotoren

6 x 1,5 V mignon AA batterijen

(niet oplaadbaar)

Laden van de LiPo-accu

Let erop dat u de bijgeleverde LiPo-accu uitsluitend met de

bijgeleverde LiPo-lader (USB-kabel) oplaadt. Als u probeert

de accu met een andere LiPo-acculader of een andere lader

op te laden, dan kan dit tot zware schade leiden. Lees het

voorgaande hoofdstuk met waarschuwingen en richtlijnen

voor het gebruik van de accu zorgvuldig door, voordat u

verder gaat. Accu’s mogen uitsluitend door volwassenen

worden opgeladen. Laders en adapters mogen niet worden

kortgesloten.

U kunt de in de Quadrocopter geplaatste accu met behulp

van de bijbehorende USB-laadkabel aan een USB-poort

opladen:

Laden aan de computer:

• Verwijder de accu uit het model, alvorens

deze op te laden.

• Verbind de USB-laadkabel met de USB-poort

van een computer. De led aan de USB-laadkabel

licht groen op en geeft aan dat de laadunit cor-

rect met de computer is verbonden. Als u een

Quadrocopter met lege accu aansluit, licht de

led aan de USB-kabel rood op, om aan te geven

dat de accu van de Quadrocopter wordt opgela-

den. De USB-laadkabel resp. de laadbus aan de

Quadrocopter zijn zo uitgevoerd, dat verkeerde

polariteit uitgesloten is.

• Het duurt ongeveer 60 minuten om een ontladen

accu (niet diepontladen) weer op te laden. Als

de accu vol is, licht de ledindicator aan de USB-

laadkabel weer groen op.

Opmerking: Bij de levering is de meegeleverde LiPo-

accu gedeeltelijk opgeladen. Daardoor is het mogelijk

dat het eerste laadproces iets minder lang duurt.

Houd u in elk geval aan de bovenstaande aansluitvolg-

orde! Als u de laadkabel niet op een stroombron aange-

sloten en alleen met de Quadrocopter verbonden hebt,

geeft een groen brandende ledindicator aan dat er nog

spanning in de accu is. De groen brandende ledindica-

tor geeft niet aan of de accu voldoende opgeladen is.

Trek de stekker aan de Quadrocopter uit, wanneer u de

Quadrocopter niet gebruikt. Niet-naleving kan tot be-

schadiging van de accu leiden!

Plaatsen van de batterijen in

de controller

Open het batterijvak met een schroevendraaier

en plaats de batterijen in de controller. Let op de

juiste polariteit. Na het sluiten van het vak kunt u

de werking van de controller testen met behulp

van de aan-uitschakelaar aan de voorzijde.

Bij de ON-stand van de aan-uitschakelaar en een

correcte werking moet de led bovenaan in het

midden van de controller rood oplichten.

Als de controle-led snel knippert, moeten de bat-

terijen in de controller worden vervangen.

Binding van het model met

de controller

De Carrera RC Quadrocopter en de controller zijn

af fabriek gebonden. Indien er in het begin proble-

men zijn bij de communicatie tussen de Carrera

RC Quadrocopter en de controller, dan dient u

een nieuwe binding uit te voeren.

• Sluit de accu in het model aan.

• De leds aan de Quadrocopter branden perma-

nent.

• Schakel de controller met de powerschakelaar

in.

• Duw de linker joystick, dus de gashendel, hele-

maal naar boven en weer naar beneden tot in de

nulstand.

• De leds aan de Quadrocopter knipperen nu

ritmisch. De verbinding is succesvol tot stand

gebracht. De led aan de controller brandt nu

permanent.

• WAARSCHUWING! Plaats de Quadrocopter

direct na het inschakelen in ieder geval op

een vlakke, horizontale ondergrond. Het gy-

rosysteem stelt zich automatisch in.

Functieoverzicht van de controller

1. Antenne

2. Aan-uitschakelaar (ON / OFF)

3. Controle-led

4. Gas

Rotatie

5. Vooruit/achteruit

Rechts/links hellen

6. Trimmer voor rechts/links hellen

7. Trimmer voor vooruit/achteruit

8. Trimmer voor rotatie

9. Looping-knop

10. Beginner/Advanced-schakelaar

(30%/60%/100%)

11. Knop ‘Take-Video’ (video-opname)

12. Knop ‘Take Picture’ (foto-opname)

13. Batterijvak

Besturing van de Quadrocopter

1. Rotorsysteem

2. Beschermkooi van de rotor

3. Leds

4. Videocamera

5. Accukabel

6. Quadrocopter-verbindingsstekker

7. SD-kaartsleuf

8. Video-led

Keuze van het vlieggebied

Als u klaar bent voor uw eerste vlucht, dient

u een gesloten ruimte te kiezen, waarin zich

geen personen en hindernissen bevinden

en die zo groot mogelijk is. Op basis van de

grootte en bestuurbaarheid van de Quadro-

copter is het voor ervaren piloten mogelijk

om ook in relatief kleine gesloten ruimten te

vliegen. Voor uw eerste vluchten raden wij ten

zeerste een ruimten met een grondoppervlak-

te van ten minste 3 x 3 meter en een hoogte

van 2,40 m a an. Nadat u de Quadrocopter

uitgetrimd hebt en u voldoende met de bestu-

ring en mogelijkheden vertrouwd bent, kunt u

zich er ook aan wagen in kleinere en minder

vrije omgeving te vliegen. Neem in acht, dat

het ondanks windstilte in de omgeving van de

grond, met enige afstand tot de grond, zeer

winderig kan zijn. Een niet-inachtneming van

deze instructie kan tot het totale verlies van de

Quadrocopter leiden.

Checklist voor de

vluchtvoorbereiding

Deze checklist is geen vervanging voor de inhoud van deze

gebruiksaanwijzing. Hoewel hij als quick-start-gids kan wor-

den gebruikt, raden wij u ten zeerste eerst aan om eerst

deze gebruiksaanwijzing volledig te lezen, voordat u verder

gaat.

• Controleer de verpakkingsinhoud.

• Verbind de lader met de stroombron.

• Laad de LiPo-accu op zoals beschreven onder ‘Laden van

de LiPo-accu’.

• Plaats 6 AA-batterijen in de controller en let hierbij op de

juiste polariteit.

• Zoek een geschikte omgeving om te vliegen.

• Schuif de accu in de accuschacht aan de onderzijde van

de Quadrocopter.

• Plaats de Micro SD-kaart in de Quadrocopter, zoals in

13c

beschreven.

•

WAARSCHUWING! Plaats de Quadrocopter direct na het

inschakelen in ieder geval op een vlakke, horizontale

ondergrond. Het gyrosysteem stelt zich automatisch in.

• De leds aan de Quadrocopter knipperen rood.

• Schakel de controller in met de ON/OFF-schakelaar. Con-

troleer in ieder geval de Beginner/Advanced-schake-

laar (

13b

). Duw de linker joystick, dus de gashendel, hele-

maal naar boven en weer naar beneden tot in de nulstand.

• Geef de Quadrocopter een ogenblik de tijd, tot het systeem

correct geïnitialiseerd en bedrijfsklaar is. De leds aan de

Quadrocopter knipperen nu ritmisch. De led aan de con-

troller brandt nu permanent.

• Herhaal nu evt. bovenstaande punten, als u met meerdere

Quadrocopters tegelijk wilt vliegen.

• Controleer de besturing.

• Maak u vertrouwd met de besturing.

• Trim de Quadrocopter indien nodig, zoals beschreven on-

der

14 15 16

, zodat de Quadrocopter in zweefvlucht

niet meer zonder stuurbewegingen van plaats verandert.

• De Quadrocopter is nu klaar voor gebruik.

• Als de Quadrocopter geen enkele functie vertoont, dient u

bovenstaand bindproces nogmaals te proberen.

• Vlieg met het model.

• Laat het model landen.

• Trek de accustekker uit.

• Schakel altijd de afstandsbediening als laatste uit.

Vliegen met de 4-kanaals

Quadrocopter

OPMERKING!

Let er met name bij de eerste proefvluchten op dat u

de hendels van de controller zeer voorzichtig en niet te

haastig bedient. Meestal volstaan zeer geringe bewegin-

gen van de betreﬀende hendel om het beoogde bestu-

ringscommando uit te voeren!

Indien u merkt dat de Quadrocopter zich naar voren of

naar opzij beweegt, zonder dat u de betreﬀende hendels

bedient, dan dient u de Quadrocopter te trimmen, zoals in

(

14 15 16

) beschreven.
