Cequent TOW READY 63131 Operating and installation instructions

LOADING BIKES ONTO CARRIER:
1. First, pull the lock pin on the center upright arm
and fold down. This allows easy access to load
the inside bike onto the rack. (Diagram 3)
NOTE: Do not drop or let the upright arm fall
freely. Make sure that your hands and
fingers are clear of the hinging area during
this operation.
2. Adjust the trays to the bike wheels so that they
are all the way in the tray. Once the trays are
adjusted, tighten the thumb knobs until the trays
are secure and cannot slide.
3. Raise the center upright arm back into the
upright position and insert the lock pin.
4. Push the hook down onto the bike frame. Press
the red button on the hook to slide it more easily
into place. Release the button when hook is
securely holding the bike. Make sure the hook
is locked in place such that it will not slide on
the upright arm.
5. Install the outside bike with the handle bars on
the opposite side. Follow steps 2 & 4 to
properly secure bike to rack.
NOTE: After complete installation check and make
sure that all pins are secured, tighten all
thumb knobs, and ensure that the bikes are
tightly secured on the rack.
The hooks are designed to accept an optional
padlock – sold separately.
63131N 11-29-05 Rev A
63131
TWO PLACE BIKE CARRIER,
RAIL RACK, 2” MOUNT

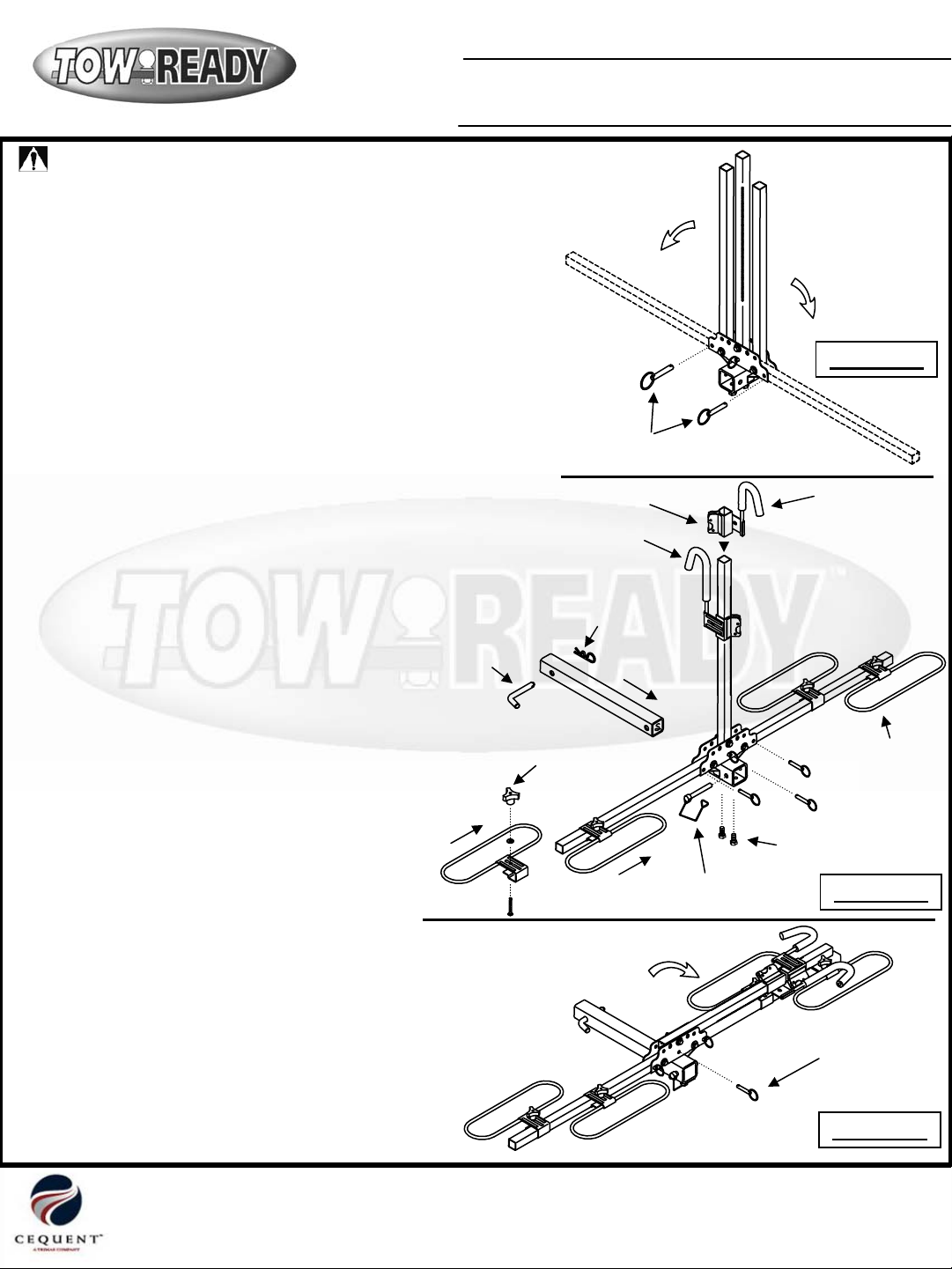

Diagram 1
Diagram 2
WARNING: DO NOT USE THIS BIKE CARRIER ON A
TRAILER OR 5th WHEEL R.V.
ASSEMBLY INSTRUCTIONS:
1. Unfold the two side arms as shown and insert the lock pins.
Ensure that the pins are all the way in (Diagram 1).
2. Slide the four (4) wheel-holder trays onto the side arms alternating
the direction of the trays (Diagram 2). Install the carriage bolt, flat
washer and thumb knob through holes in mounting bracket on
each wheel-holder tray. Do not tighten at this time as they will
have to be adjusted to fit each bike.
3. Slide the long hook onto the center upright arm first, then slide the
short hook onto the center upright alternating the direction
(Diagram 2).
4. Insert the square receiver bar into the 2” square section on the
bottom of the rack as shown. Insert the ½” bail lock pin and secure
bail wire.
5. Install the two set-screws in the bottom of rack and tighten to
secure the receiver bar tight against the square section. Check the
set-screws periodically to ensure they are tight.
6. Install entire bike rack assembly into your vehicle’s receiver hitch
and secure using the 5/8” pin and clip.
5/8” pin
Bail Lock Pin
ITEM:
Cequent Towing Products - Plymouth, MI
Technical Service: [phone]
Clip
DESCRIPTION:
Short Hook
Long Hook
Lock Pin
Wheel
holder
tray
Set-Screws
Thumb
Knob
Diagram 3
Lockable
Lock Pin

IMPORTANT NOTES:
• This bicycle rack has been designed to carry two (2) bikes, as long as the maximum weight on the rack does
not exceed 30 kgs or 66 lb.
• This rack is designed for typical use and applications (on paved or smooth gravel roads). Do not use this rack
on a vehicle that will be driven on rough roads or where the rack (and bikes) will be subjected to significant or
constant jarring and/or shock, or any vehicle with very stiff springs that will transfer the load shocks directly to
the rack and the bikes.
• Proper fitting and installation of this carrier to your specific vehicle is critical, and is the owner’s sole
responsibility.
• Improper use of this product may result in damage to your rack, your vehicle, your bicycles, or even other
vehicles driving behind you (as a result of colliding with or trying to avoid fallen bicycles and/or the rack).
• TOW READY™ racks are powder coated to help prevent rust. As with any metal equipment it is
recommended that you keep the rack clean and remove road salt and debris.
• When leaving them outside for extended periods of time the finish will lose its luster. It is recommended that
when not in use the rack is stored indoors.
• Take care to add padding on any area of the bikes that touches another bike or any part of the vehicle.
Damage can and will happen (to your bikes and/or to the vehicle) if care is not taken during the loading and
transporting of your bikes, and padding used where necessary.
• Bicycle tires should be kept at least 6” away from the exhaust pipes of the vehicle. The high temperature
exhaust exiting from the exhaust pipes is hot enough to melt or damage tires. Keep all bike tires totally
away from the direct exhaust flow.
• Bikes fitted with large accessories (such as child carrying seat) will greatly increase the wind resistance
and therefore the pressure on the rack and all vehicle-mounting points. Reducing vehicle speed will reduce
the chance of any problems occurring because of this situation.
• After reading this manual, should you have any additional questions regarding the compatibility, fitting and/or
use of this rack, please call your nearest TOW READY™ authorized retail dealer or Cequent Towing
Products Customer Service.
WARNING:
•DO NOT USE THIS BIKE CARRIER ON A TRAILER OR 5th WHEEL R.V.
•Improper mounting will void the rack warranty.
•Damage to bicycles or rack due to ground clearance problems are not covered by warranty.
63131
ITEM:
Cequent Towing Products - Plymouth, MI
Technical Service: [phone]
63124N 11-21-05 Rev A
DESCRIPTION:
TWO PLACE BIKE CARRIER,
RAIL RACK, 2” MOUNT

CHARGEMENT DES VÉLOS SUR LE PORTE-VÉLOS :
1. Tirer sur la cheville de verrouillage du bras vertical
central et plier celui-ci. Ceci facilite le chargement du
premier vélo (intérieur) sur le porte-vélos.
(Diagramme 3) REMARQUE : Veiller à ne pas
laisser tomber le bras vertical. Tenir les mains et
doigts à l’écart de la charnière durant cette
manoeuvre.
2. Engager les roues du vélo à fond dans leur supports.
Une fois que les supports sont bien ajustés aux
roues, serrer le bouton de serrage jusqu’à ce que les
supports soient bien fixés, sans pouvoir glisser.
3. Soulever le bras central à la verticale et insérer la
cheville de verrouillage.
4. Pousser le crochet vers le bas sur le cadre du vélo.
Appuyer sur le bouton rouge du crochet pour le
glisser plus facilement en position. Relâcher le
bouton lorsque le crochet retient fermement le vélo
en place. S’assurer que le crochet est bien verrouillé
en place pour qu’il ne puisse glisser sur le bras
vertical.
5. Installer le deuxième vélo (extérieur), guidon dans la
direction opposée du premier. Suivre les étapes 2 et
4 pour fixer le vélo correctement sur le porte-vélos .
REMARQUE : Une fois l’installation terminée, s’assurer
que toutes les chevilles sont verrouillées, serrer
tous les boutons de serrage et vérifier que les
vélos sont fixés fermement sur le porte-vélos.
Les crochets sont conçus pour accepter un cadenas
facultatif – vendu séparément .
63131N 11-29-05 Rev A
63131
PORTE-VÉLOS DEUX PLACES,
SUPPORTS SUR RAIL, MONTAGE 2 po
Diagramme 1
Diagramme 2
AVERTISSEMENT : NE JAMAIS UTILISER CE PORTE-VÉLOS SUR UNE
REMORQUE OU UN VÉHICULE RÉCRÉATIF À SELLETTE.
INSTRUCTIONS DE MONTAGE :
1. Déplier les deux bras latéraux comme illustré, puis insérer les chevilles de
verrouillage. S’assurer que les chevilles sont insérées à fond
(Diagramme 1).
2. Glisser les quatre (4) supports de roue sur les bras latéraux en alternant
l’orientation des supports (Diagramme 2). Installer un boulon de
carrosserie, une rondelle plate et un bouton de serrage dans le trou du
support de montage de chaque support de roue. Ne pas serrer pour
l’instant puisqu'un ajustement pour chaque vélo sera nécessaire.
3. Faire glisser le crochet long sur le bras vertical du centre en premier, puis
glisser le crochet court sur le même bras vertical en l’orientant dans la
direction opposée (Diagramme 2).
4. Insérer la barre d’attelage carrée dans la section carrée de 2 po du bas du
porte-vélos comme illustré. Insérer la cheville de verrouillage de ½ po et
verrouiller à l’aide de la broche de garde.
5. Installer les deux vis de pression dans le bas du porte-vélos et serrer de
façon à ce que la barre d’attelage repose fermement contre la section
carrée. Vérifier régulièrement que le serrage des vis de pression est
correct.
6. Installer le porte-vélos dans le récepteur d’attelage du véhicule et fixer à
l’aide de la cheville 5/8 po et de l’agrafe.
Cheville 5/8 po
Cheville de
verrouillage
ARTICLE :
Cequent Towing Products - Plymouth, MI
Assistance technique : [phone]
Agrafe
DESCRIPTION :
Crochet court
Crochet long
Tige de
verrouillage
Support
de roue
Vis de pression
Bouton de
serrage
Diagramme 3
Verrouillable
Cheville de
verrouillage

REMARQUES IMPORTANTES :
• Ce support à vélos a été conçu pour transporter DEUX (2) vélos, en autant que le poids maximum sur le
support ne dépasse pas 30 kgs or (66 lb.)
• Ce support convient à un usage et des applications normaux (route pavée ou en gravier fin). Ne pas utiliser
ce support si la conduite s’effectuera : sur une route accidentée; dans des conditions où le support et les
vélos seront soumis à des secousses ou chocs importants ou constants; dans un véhicule où les secousses
de charge seront transmises directement au support et vélos à cause de ressorts très rigides.
• L'installation adéquate de ce support sur le véhicule, dont la responsabilité incombe exclusivement au
propriétaire, est d’une importance capitale.
• L’usage abusif de ce produit risque d’endommager votre support, votre véhicule, vos vélos, voire même
d’autres véhicules qui vous suivent (suite à une collision avec les vélos ou le support, ou en tentant de les
éviter).
• Les supports TOW READY™ sont enduits d’un revêtement à base de poudre pour prévenir la corrosion.
Comme c’est le cas pour tout équipement métallique, il est recommandé de garder votre support propre et
débarrassé du sel et des débris accumulés sur la route.
• Le fini perdra son lustre si le support est laissé à l’extérieur pendant une période prolongée. Quand il n’est
pas utilisé, il est recommandé de ranger le support à l’intérieur.
• Veiller à protéger toute partie des vélos qui touche à un autre vélo ou une partie quelconque du véhicule.
Des dommages risquent de survenir (aux vélos et/ou au véhicule) si l’on ne prend pas de précautions durant
le chargement et le transport des vélos, notamment le coussinage de protection lorsque nécessaire.
• Les pneus des vélos doivent se trouver à une distance minimum de 15 cm des tuyaux d’échappement du
véhicule. La température élevée à la sortie de ces tuyaux est suffisante pour faire fondre ou endommager les
pneus. Tenir tous les pneus des vélos à l’écart de la trajectoire directe des gaz d'échappement.
• Les vélos munis d’accessoires volumineux (comme un fauteuil porte-bébé) augmenteront substantiellement
la résistance aérodynamique et, par conséquent, la pression exercée sur le support et les points de montage
sur le véhicule. La réduction de la vitesse du véhicule diminuera alors les risques liés à cette situation.
• Si des questions subsistent, après avoir lu ce manuel, concernant la compatibilité, l’installation ou l'utilisation
de ce support, veuillez contacter votre revendeur autorisé TOW READY™ le plus près ou le Service à la
clientèle de Cequent Towing Products.
AVERTISSEMENT :
NE JAMAIS UTILISER CE SUPPORT À VÉLOS SUR UNE REMORQUE OU UN VÉHICULE RÉCRÉATIF À
SELLETTE. Un montage inadéquat annulera la garantie du support.
Les dommages aux vélos ou au support causés par un problème lié à la garde au sol ne sont pas couverts
par la garantie.
ARTICLE:
Cequent Towing Products - Plymouth, MI
Assistance Technique: [phone]
63131
PORTE-VÉLOS DEUX PLACES,
SUPPORTS SUR RAIL, MONTAGE 2 po
DESCRIPTION:
63131N 11-29-05 Rev A

CÓMO CARGAR LAS BICICLETAS EN EL CARGADOR:
1. Primero, hale el pasador de bloqueo en el brazo central
vertical y doble hacia abajo. Esto permite un fácil acceso
para cargar la bicicleta interior en el cargador. (Diagrama 3)
NOTA: No deje caer libremente el brazo vertical.
Verifique que sus manos y dedos estén alejados del
área de la bisagra durante esta operación.
2. Ajuste las bandejas a las ruedas de las bicicletas de manera
que entren completamente en la bandeja. Una vez que las
bandejas estén ajustadas, apriete las perillas mariposa
hasta que las bandejas estén fijas y no se deslicen.
3. Levante el brazo vertical central de nuevo a la posición
vertical e inserte el pasador de bloqueo.
4. Empuje el gancho hacia abajo sobre el marco de la
bicicleta. Presione el botón rojo en el gancho para deslizarlo
más fácilmente hacia su lugar. Libere el botón cuando el
gancho esté sosteniendo firmemente la bicicleta. Cerciórese
de que el gancho esté bloqueado en su lugar de manera
que no se deslice en el brazo vertical.
5. Instale la bicicleta exterior con las barras de la manija en el
lado opuesto. Siga los pasos 2 y 4 para asegurar la bicicleta
al soporte correctamente.
NOTA: Después de completar la instalación revise y
cerciórese de que todos los pasadores estén fijos,
apriete todas perillas mariposa, y verifique que las
bicicletas estén firmemente fijas en el soporte.
Los ganchos están diseñados para aceptar un candado
opcional, el cual se vende por separado.
63131N 11-29-05 Rev A
63131
CARGADOR PARA BICICLETAS, DOS PUESTOS,
SOPORTE EN RIEL, MONTAJE DE 2”
Diagrama 1
Diagrama 2
ADVERTENCIA: NO USE ESTE CARGADOR DE BICICLETAS EN
UN REMOLQUE O VEHÍCULO DE RECREACIÓN (R.V.) CON QUINTA
RUEDA.
INSTRUCCIONES DE ENSAMBLE:
1. Desdoble los dos brazos laterales como se muestra e inserte los
pasadores de bloqueo. Verifique que los pasadores estén
completamente insertados (Diagrama 1).
2. Deslice las cuatro bandejas que sostienen las ruedas en los brazos
laterales alternando la dirección de las bandejas (Diagrama 2). Instale el
perno de carruaje, la arandela plana y la perilla mariposa a través de los
orificios en el soporte de montaje en cada bandeja que sostiene la
rueda. No apriete en este momento ya que se tienen que ajustar para
cada bicicleta.
3. Deslice el gancho largo hacia el brazo vertical central primero, luego
deslice el enganche corto hacia el centro vertical alternando la dirección
(Diagrama 2).
4. Inserte la barra receptora cuadrada en la sección cuadrada de 2” en la
base del soporte como se muestra. Inserte el pasador de bloqueo con
agarre de ½” y asegure el alambre de agarre.
5. Instale los dos tornillos de sujeción en la base del soporte y apriete para
asegurar la barra receptora firme contra la sección cuadrada. Revise los
tornillos de sujeción periódicamente para verificar que estén firmes.
6. Instale el ensamble completo del cargador de bicicletas en el enganche
receptor del vehículo y asegure con el pasador de 5/8” y el clip.
Pasador 5/8”
Pasador de bloqueo
con agarre
ARTÍCULO:
Cequent Towing Products - Plymouth, MI
Servicio técnico: [phone]
Clip
DESCRIPCIÓN:
Gancho corto
Gancho largo
Pasador de bloqueo
Bandeja
que sostiene
la rueda
Tornillos de sujeción
Perilla
mariposa
Diagrama 3
Bloqueable
Pasador de bloqueo

NOTAS IMPORTANTES:
• Esta bandeja está diseñada para cargar DOS PUESTOS bicicletas, siempre que el peso máximo en la bandeja
no supere 30 kgs or (66 lb.)
• Esta bandeja está diseñada para uso y aplicaciones normales (sobre carreteras pavimentadas o de gravilla
uniforme). No use esta bandeja en un vehículo que se vaya a conducir en carreteras agrestes donde la
bandeja (y las bicicletas) estarán sujetas a sacudidas y/o golpes constantes, o con vehículos con
amortiguadores rígidos que trasladarán los golpes de la carga directamente a la bandeja y a las bicicletas.
• El ajuste e instalación correctos de este cargador a su vehículo particular es crucial, y es la responsabilidad
del propietario exclusivamente.
• El uso incorrecto de este producto puede resultar en daños a la bandeja, el vehículo, las bicicletas o incluso
otros vehículos que conducen detrás de usted (ya sea que colisione o al tratar de evitar las bicicletas y/o la
bandeja caídas).
• Las bandejas TOW READY™ están cubiertas con polvo para evitar la oxidación. Al igual que con cualquier
equipo de metal, se recomienda que conserve la bandeja limpia y retire las sales y suciedades recogidas en
la carretera.
• Cuando se dejan a la intemperie por periodos prolongados, el acabado perderá su brillo. Se recomienda que
cuando no use la bandeja, la almacene al bajo techo.
• Tenga la precaución de agregar material acolchonado en cualquier área de las bicicletas que toquen otra
bicicleta o cualquire parte del vehículo.
Pueden ocurrir daños (a las bicicletas y/o al vehículo) si no tiene precaución durante la carga y el transporte
de las bicicletas y si no se usa un protector donde sea necesario.
• Las ruedas de la bicicleta se deben mantener al menos a 6” de distancia de las salidas de escape del
vehículo. El calor de alta temperatura que sale del escape tiene suficiente temperatura para derretir o dañar
las ruedas. Mantenga todas las ruedas de las bicicletas completamente lejos del flujo directo del escape.
• Las bicicletas que tienen accesorios grandes (como asiento para cargar a un niño) aumentarán en gran
medida la resistencia del viento y por tanto la presión sobre la bandeja y todos los puntos de montaje del
vehículo. Reducir la velocidad del vehículo reducirá la probabilidad de problemas debido a esta situación.
• Después de leer este manual, si tiene preguntas adicionales respecto a la compatibilidad, ajuste y/o uso de
esta bandeja, llame al distribuidor minorista autorizado de TOW READY™ más cercano o al Servicio al
Cliente de Cequent Towing Products.
ADVERTENCIA:
•NO USE ESTE CARGADOR DE BICILETAS EN UN REMOLQUE O VEHÍCULO RECREACIONAL DE
QUINTA RUEDA.
•La instalación incorrecta invalidará la garantía de la bandeja.
•Los daños a las bicicletas o a la bandeja de la bicicleta debido a problemas con la distancia con el piso no
están cubiertos por esta garantía.
ARTICULO:
Cequent Towing Products - Plymouth, MI
Servicio Tecnico: [phone]
DESCRIPCION:
63131N 11-29-05 Rev A
CARGADOR PARA BICICLETAS, DOS PUESTOS,
SOPORTE EN RIEL, MONTAJE DE 2”
63131
