Cequent PRO Series User manual

Product Code:
Product Name:
63150N Rev A 6-8-11
Cequent Performance Products, Inc.
Plymouth, MI 48170
63150
Roof Top Luggage Box
Page 1
WARNING
DO NOT EXCEED the lowest of vehicle manufacturer’s cross bar rating or cargo box weight limit of 110 Lb / 50 Kg.
DO NOT transport people, animals, or flammable liquids.
Before Transport You MUST: Securely fasten all loads in cargo box. Make sure all bolts, straps, knobs, and
locks are firmly attached and locked before every trip.
Distribute your cargo evenly inside the cargo box. Heavier items should be placed in the center.
Check the security of load, bolts, straps, knobs, and locks at fuel and rest stops.
Check for proper clearance between sunroof and cargo box before operating sunroof (if equipped).
TOOLS REQUIRED:
Tape Measure
Please read all instructions carefully before assembly, installation and/or use of this product.
PARTS LIST:
1• Unpack cargo box.
• Open cargo box and remove mounting
hardware, keys, & instruction sheet.
Hole Cover Label122194125
Rubber Gasket11793344
Clamp Block11793243
Clamping Knob, M8‐1.2511793182
U‐Bolt, M8 x 1.25 x 75mm11793041
DESCRIPTIONPART NO.QTY.
ITEM
NO.
MAXIMUM LOAD LIMITS:
+
THIS PRODUCT 25 Lbs. / 11 Kg
Weight of Cargo =Total Weight
DO NOT EXCEED
Your Rack’s Limit
• With the help of another person place
cargo box on top of roof rack.
• Line up the mounting holes in bottom of
cargo box with vehicle cross bars.
2
IMPORTANT NOTE:
This product will not fit vehicle:
•If vehicle cross bar size exceeds:
‐width of 3‐1/4” (82mm)
‐height of 1‐1/4” (32mm)
•If cross bars will not adjust to:
‐27‐1/2” (700mm) Minimum Spacing
‐34‐1/2” (876mm) Maximum Spacing
See step 3 for bar spacing

Product Code:
Product Name:
63150N Rev A 6-8-11
Cequent Performance Products, Inc.
Plymouth, MI 48170
• If cross bars are adjustable, set to widest
position of 34-1/2” (876mm) center to center of
cross bar.
• This product fits the following cross bar
spacing's:
- 27-1/2” (700mm) Minimum
- 29-1/4” (743mm)
- 31” (787mm)
- 32-3/4” (832mm)
- 34-1/2” (876mm) Maximum
Page 2
6
Please read all instructions carefully before assembly, installation and/or use of this product.
Minimum bar spacing = 27-1/2” (700mm)
3
5• Check for rear hatch and front hood
clearance. Adjust cross bars for proper
clearance.
• NOTE: Interference is unavoidable on some
vehicles.
• NOTE: Mount box towards the rear of vehicle
to minimize wind resistance.
4• Slide cross bars forward or backward to line up
holes in cargo box with cross bars.
• To secure Cargo Box to cross bars, install the
u-bolts around cross bars and through holes
in bottom of Cargo box.
• Place the gasket, clamp block, and clamping
knobs onto u-bolts as shown.
• Firmly hand tighten clamping knobs.
• Apply hole cover labels over remaining
unused holes inside bottom of cargo box.
63150
Roof Top Luggage Box

Product Code:
Product Name:
63150N Rev A 6-8-11
Cequent Performance Products, Inc.
Plymouth, MI 48170
Please read all instructions carefully before assembly, installation and/or use of this product.
7
8

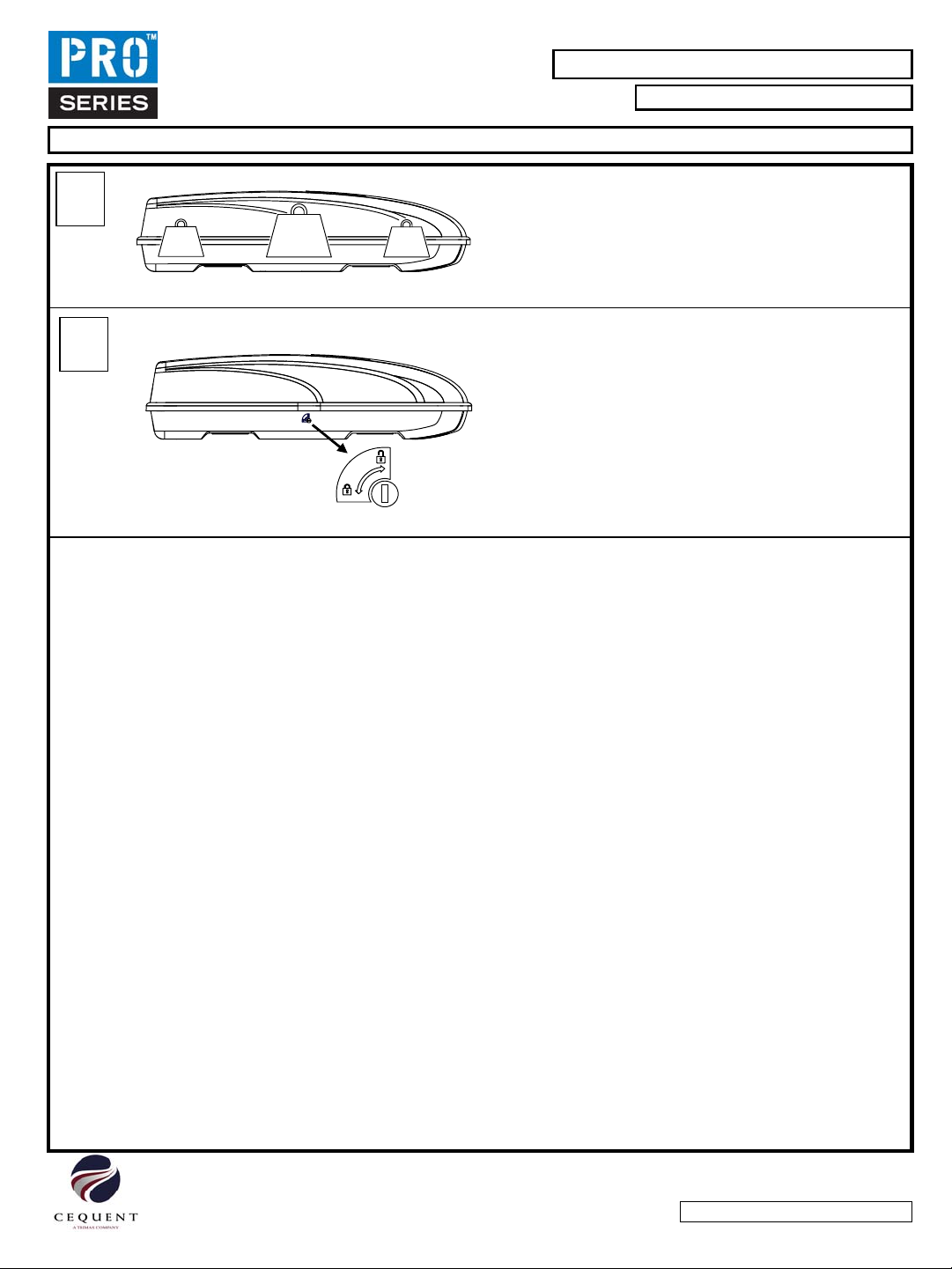

• Make sure that loads are distributed evenly
inside the cargo box. DO NOT EXCEED cargo
box weight limit of 110 Lb / 50 Kg.
• Keep the unit clean and remove road salt and debris.
• Do not allow harsh chemicals, road salt, or mud to accumulate on the product for an extended period of time.
• Wash the product with mild soap and water only and a non-abrasive cloth after use.
• The lock and hinges should be lubricated with graphite or similar dry lubricant.
CARE AND USAGE
GUIDELINES
• Be careful when driving in or near low clearance branches, bridges, and parking garages as they can affect your cargo
carrier and load. All cargo can affect the vehicles driving behavior.
• Never drive with any lock, lid, or knob in the unlocked or open position.
• Remove your cargo box and gear before entering an automatic car wash or when not in use.
Page 3
TO LOCK:
• Turn key counter clockwise.
• To unlock, insert key and turn clockwise.
50 30
30
63150
Roof Top Luggage Box

Product Code:
Product Name:
63150N Rev A 6-8-11
Cequent Performance Products, Inc.
Plymouth, MI 48170
AVERTISSEMENT
NE PAS EXCÉDER la moins élevée des valeurs suivantes : charge nominale des barres de toit spécifiée par le fabricant du véhicule, ou la
capacité de charge maximale du coffre de toit, soit 110 livres (50 kg).
Ce produit n’est pas conçu pour transporter des personnes, des animaux ou des liquides inflammables.
Avant le transport, vous DEVEZ :
Arrimer solidement toutes les charges dans le coffre de toit ; vérifier que tous les boulons, les boutons de serrage et les verrous sont
fermement fixés et verrouillés avant chaque déplacement ;
Répartir la charge uniformément à l’intérieur du coffre de toit ; placer les articles plus lourds au centre ;
Vérifier la sûreté de la charge, des boulons, des sangles, des boutons de serrage et des verrous à chaque arrêt à la station-service ou l'aire
de repos ;
Vérifier le dégagement entre le coffre de toit et le toit ouvrant avant d'actionner ce dernier (s'il y a lieu).
Veuillez lire attentivement toutes les instructions avant l’assemblage, l’installation et/ou l’utilisation de ce produit.
Coffre de toit pour fret
Page 4
OUTILS REQUIS :
Ruban à mesurer
LISTE DES PIÈCES :
1• Déballer le coffre de toit.
• Ouvrir le coffre de toit et retirer la
quincaillerie de montage, les clés et le
feuillet d'instructions.
NOART. QTÉ NOPIÈCE DESCRIPTION
1 4 117930 Boulon en U, M8 x 1.25 x 75mm
2 8 117931 Bouton de serrage, M8‐1.25
3 4 117932 Bloc de serrage
4 4 117933 Joint d’étanchéitéen caoutchouc
5 12 122194 couvercle du trou autocollant
CAPACITÉS DE CHARGE MAXIMALES :
+
CE PRODUIT 25 Lbs. / 11 Kg
Poids des fret =NE DÉPASSEZ PAS la capacité
maximale de votre porte-bagages
• Avec l'aide d'une autre personne,
placer le coffre de toit sur le porte-
bagages de toit.
• Aligner les trous de montage dans le
bas du coffre de toit sur les barres de
toit du véhicule.
2
REMARQUE IMPORTANTE :
Ce produit ne s'adaptera pas au véhicule :
•si les barres de toit du véhicule excèdent :
‐une largeur de 3‐1/4”(82 mm)
‐une hauteur de 1‐1/4”(32 mm)
•si les barres de toit ne s'adaptent pas à:
‐un espace minimal de 27‐1/2”(700 mm)
‐un espace minimal de 34‐1/2”(876 mm)
Se reporter àl’étape 3 pour l'espacement des barres.
Poids total
63150

Product Code:
Product Name:
63150N Rev A 6-8-11
Cequent Performance Products, Inc.
Plymouth, MI 48170

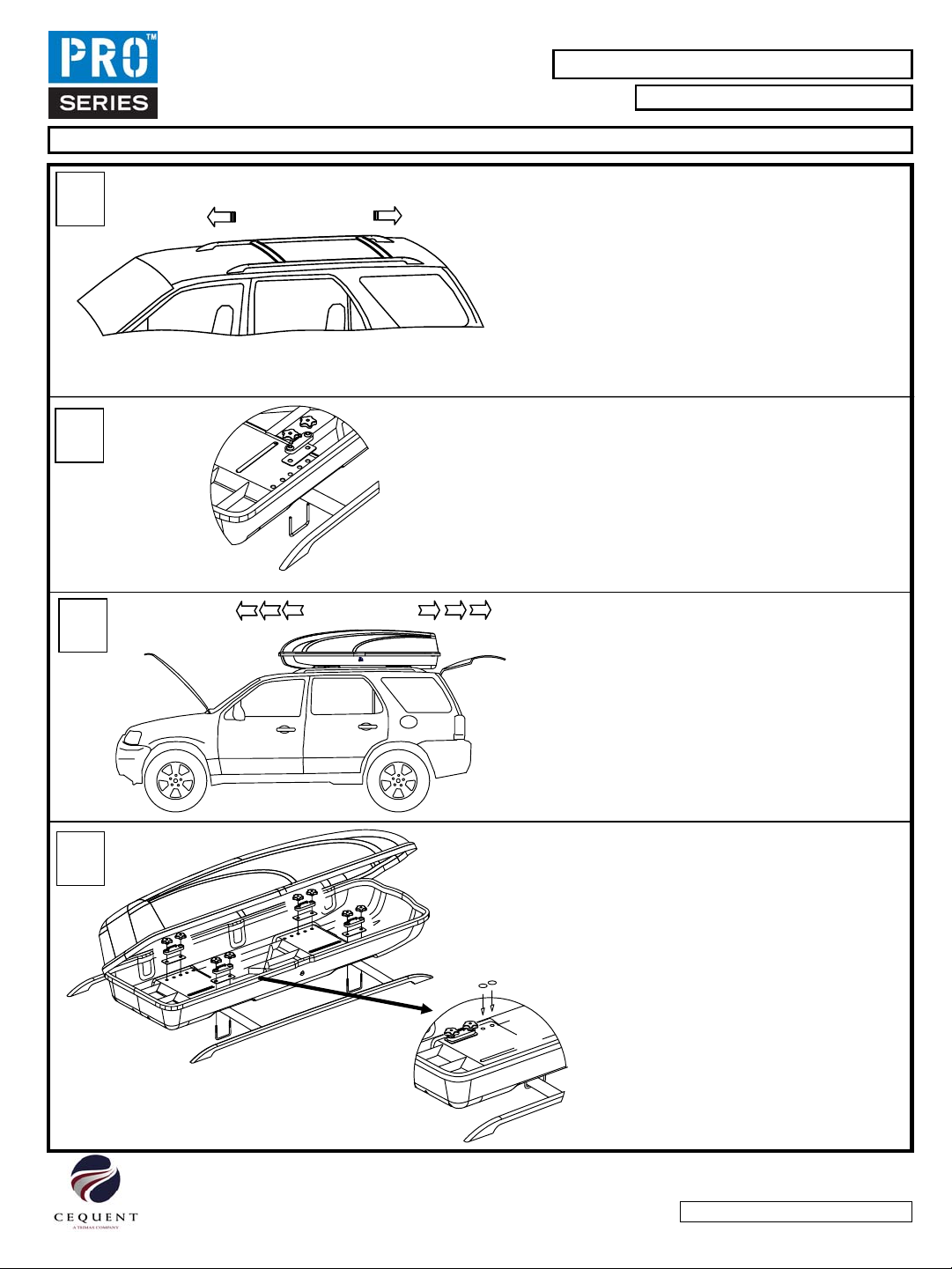

• Si les barres de toit sont ajustables, les placer à
la position la plus large de 34-1/2” (876 mm),
centre à centre de barre.
• Ce produit s'adapte aux espacements de barres
de toit suivants :
- 27-1/2” (700 mm) au minimum
- 29-1/4” (743 mm)
- 31” (787 mm)
- 32-3/4” (832 mm)
- 34-1/2” (876 mm) au maximum
Page 5
6
Veuillez
Veuillez lire lire attentivement attentivement toutes toutes les instructions les instructions avant avant l l’ ’assemblage assemblage, , l l’ ’installation installation et/ et/ou ou l l’ ’utilisation utilisation de de ce ce produit produit. .
Espacement de barre minimal = 27-1/2” (700 mm)
3
Coffre de toit pour fret
5• Vérifier que le dégagement est suffisant pour
le hayon et le capot. Ajuster les barres de toit
pour obtenir le dégagement nécessaire.
• REMARQUE : Sur certains véhicules, le
dégagement suffisant ne pourra être obtenu.
• REMARQUE : Monter le coffre vers l'arrière
du véhicule pour minimiser la résistance au
vent.
4• Glisser les barres de toit vers l'avant ou l'arrière
pour aligner les trous du coffre de toit sur les
barres.
• Pour fixer le coffre de toit aux barres de toit,
poser les boulons en U autour des barres et
dans les trous du bas du coffre.
• Placer le joint d'étanchéité, le bloc de serrage
et les boutons de serrage sur les boulons en
U comme illustré.
• Serrer fermement les boutons de serrage à la
main.
• Poser les bouchons dans les trous inutilisés
du bas du coffre de toit.
63150

Product Code:
Product Name:
63150N Rev A 6-8-11
Cequent Performance Products, Inc.
Plymouth, MI 48170
Veuillez lire attentivement toutes les instructions avant l’assemblage, l’installation et/ou l’utilisation de ce produit.
Coffre de toit pour fret
7
8

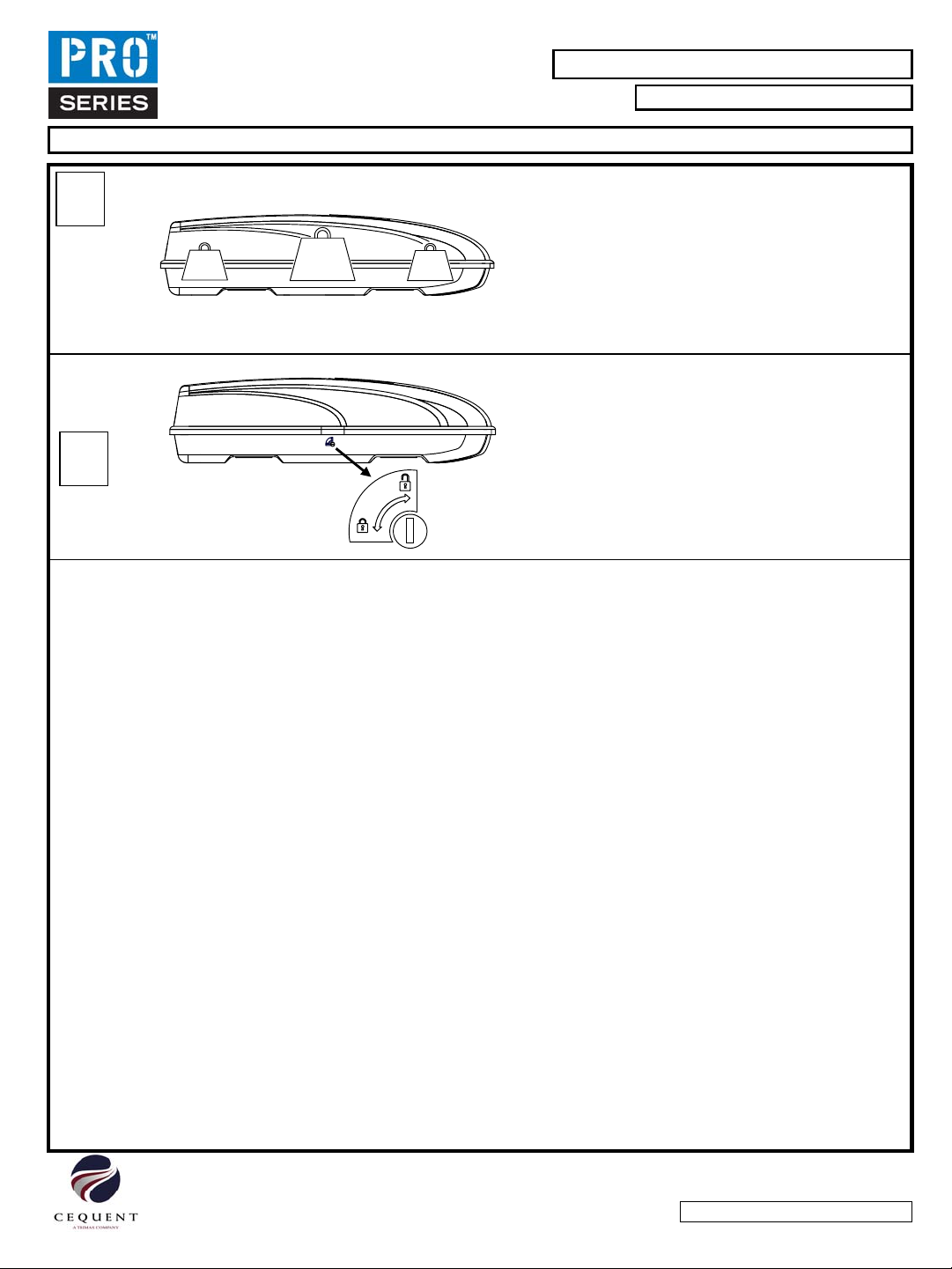

• S'assurer que les charges sont réparties
uniformément dans le coffre. NE PAS
EXCÉDER la capacité de charge maximale du
coffre de 110 lb / 50 kg.
• Nettoyer le coffre régulièrement et enlever le sel et les particules accumulés durant le transport.
• Ne pas laisser des produits chimiques corrosifs, du sel de voirie ou de la boue s’accumuler sur le produit pendant une
longue période de temps.
• Après l'utilisation, laver le produit seulement avec du savon doux, de l’eau et un chiffon non-abrasif.
• Le verrou et les charnières doivent être lubrifiés à l'aide de graphite ou d'un lubrifiant sec similaire.
ENTRETIEN ET UTILISATION
DIRECTIVES
• User de prudence lors d'une conduite sous des branches, des ponts ou des stationnements à faible dégagement car il
existe un risque d'abîmer le coffre de toit et la charge. Toute charge peut affecter la conduite d'un véhicule.
• Ne jamais conduire si un verrou, un couvercle ou un bouton de serrage n'est pas verrouillé ou fermé.
• Enlever le coffre de toit et les accessoires lorsqu’ils ne servent pas ou avant d’entrer dans un lave-auto automatique.
Page 6
POUR VERROUILLER :
• Tourner la clé dans le sens contraire des
aiguilles d'une montre.
• Pour déverrouiller, insérer la clé et tourner
dans le sens des aiguilles.
63150
50 30
30

Product Code:
Product Name:
63150N Rev A 6-8-11
Cequent Performance Products, Inc.
Plymouth, MI 48170
caja de carga en el techo
Página 7
ADVERTENCIA
NO SUPERE la calificación inferior del travesaño del fabricante del vehículo o el límite de peso de la caja de carga de 110 Lb / 50 Kg.
NO transporte personas, animales o líquidos inflamables.
Antes de transportar usted DEBE: Amarrar firmemente todas las cargas en la caja de carga. Verifique que todos los pernos, correas,
perillas y candados estén firmemente instalados y bloqueados antes de cada viaje.
Distribuya la carga de manera uniforme al interior de la caja de carga. Los artículos más pesados deben colocarse en el centro.
Revise la seguridad de la carga, pernos, correas, perillas y candados en las paradas por combustible y de descanso.
Revise que haya suficiente despeje entre el techo corredizo y la caja de carga antes de operar el techo corredizo (si viene equipado).
HERRAMIENTAS
NECESARIAS:
Cinta de medir
Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.
LISTA DE PARTES:
1• Desempaque la caja de carga.
• Abra la caja de carga y saque las
piezas de instalación, llaves y hoja de
instrucciones.
ART.
No. Cant.
NO. de
parte: DESCRIPCIÓN
1 4 117930 Perno en U, M8 x 1.25 x 75mm
2 8 117931 Perilla abrazadera, M8‐1.25
3 4 117932 Bloque abrazador
4 4 117933 Empaque de goma
5 12 122194 agujero de la tapa calcomanía
LÍMITE MÁXIMO DE CARGA:
+
ESTE PRODUCTO 25 Lbs. / 11 Kg
Peso de la carga =Peso total
NO SUPERE
El límite del cargador
• Con la ayuda de otra persona coloque
la caja de carga sobre el cargador del
techo.
• Alinee los orificios de montaje en la
base de la caja de carga con los
travesaños del vehículo.
2
NOTA IMPORTANTE:
Este producto no inclinará el vehículo:
•Si el travesaño del vehículo supera:
‐ancho de 3‐1/4” (82mm)
‐altura de 1‐1/4” (32mm)
•Si los travesaños no se ajustan a:
27‐1/2” (700mm) espaciamiento mínimo
34‐1/2” (876mm) espaciamiento máximo
Ver paso 3 para espaciamiento de las barras
63150

Product Code:
Product Name:
63150N Rev A 6-8-11
Cequent Performance Products, Inc.
Plymouth, MI 48170
• Si los travesaños son ajustables, fije la posición
más ancha de 34-1/2” (876mm) de centro a
centro del travesaño.
• Este producto se ajusta a las siguientes
distancias de travesaños:
27-1/2” (700mm) Mínimo
29-1/4” (743mm)
31” (787mm)
32-3/4” (832mm)
34-1/2” (876mm) Máximo
Página 8
6
Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.
Espaciamiento mínimo de las barras = 27-1/2" (700mm),
3
5• Revise el despeje del capó y puerta trasera.
Ajuste los travesaños para el despeje
correcto.
• NOTA: Es posible que no se pueda evitar la
interferencia en algunos vehículos.
• NOTA: Instale la caja hacia la parte de atrás
del vehículo para reducir la resistencia del
viento.
4• Deslice los travesaños hacia el frente o hacia
atrás para alinear los orificios en la caja de
carga con los travesaños.
• Para asegurar la caja de esquís a los
travesaños, instale los pernos en U alrededor
de los travesaños y a través de los orificios en
la base de la caja de esquí.
• Coloque el empaque, bloque abrazador y
perillas abrazadoras sobre los pernos en U
como se muestra.
• Firmemente apriete a mano las perillas
abrazadoras.
• Instale tapones de orificios en los orificios
restantes no usados en la base de la caja de
carga.
63150
caja de carga en el techo

Product Code:
Product Name:
63150N Rev A 6-8-11
Cequent Performance Products, Inc.
Plymouth, MI 48170
Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.
7
8
• Verifique que las cargas se distribuyan de
manera uniforme al interior de la caja de carga.
NO SUPERE el límite del peso de la caja de
carga de 110 Lb / 50 Kg.
• Mantenga la unidad limpia y retire cualquier sal y suciedad de la carretera.
• No permita que químicos fuertes, sal o lodo de la calle se acumule en el producto por mucho tiempo.
• Lave el producto con jabón suave y agua únicamente y con un paño no abrasivo.
• El candado y las bisagras deben lubricarse con grafito o un lubricante seco similar.
CUIDADO Y USO
PAUTAS
• Tenga cuidado al conducir cerca de árboles, puentes y estacionamientos que tengan un despeje bajo ya que se puede
afectar su cargador y carga. Toda la carga afectará el comportamiento de la conducción del vehículo.
• Nunca conduzca con un candado, tapa o perilla en una posición abierta o sin bloqueo.
• Retire la caja de carga y piezas antes de entrar a un lavador automático de carros o cuando no esté en uso.
Página 9
PARA ASEGURAR:
• Gire la llave en sentido contrario al reloj.
• Para abrir, inserte la llave y gire en el
sentido del reloj.
63150
50 30
30
caja de carga en el techo
