Hei asentaja!
Tämä asennusopas on tarkoitettu päteville Halo-asentajille. Oppaassa kuvataan tuotteen
turvallinen ja oikeaoppinen asennus.
Asennuksen saa tehdä vain pätevä asentaja, joka noudattaa
•tavanomaisia turvalliseen ja oikeaoppiseen asennukseen liittyviä turvaohjeita
•paikallisia, alueellisia ja kansallisia asennusmääräyksiä
•tätä Halo Pole Mount -tolppakannakkeen asennusopasta.
Halo Pole Mount -tolppakannake
Halo Pole Mount -tolppakannake lisää asennusvaihtoehtoja ja mahdollistaa latausaseman
asentamisen 60 mm:n tolppaputkeen. Suurin mahdollinen tolpan halkaisija on 61,0 mm.
Saat lisätietoja Halo Pole Mount -tolppakannakkeesta jälleenmyyjältä.
Pakkauksen sisältö
•Halo Pole Mount -tolppakannake
•Asennussarja, 3 kpl M6 x 12 mm:n ruuveja, 1 kpl M5 x 8 mm:n ruuvi, 1 kpl M5-
hammasaluslevy, 4 kpl M4 x 16 mm:n ruuveja ja 1 avain uudelleensuljettavassa
muovipussissa
•Asennusopas

© 2021 Charge Amps AB
Installation manual for
Charge A
mps Halo Pole Mount
Doc. Nr:
130232
Rev 01
Address:
Charge Amps AB
Frösundaleden 2B
SE
-169 75 Solna
Sweden
Contact:
[phone]
info@charge
-amps.com
www.chargeamps.com
Org. No. 556897-7192
Registered office: Solna
4
Asentaja hankkii
•Vikavirtasuoja (valinnainen)
•Kiskoon asennettu riviliitin (valinnainen)
•Työkalut alla olevassa osiossa
Ennen asennusta
Varmista ennen asennusta, että olosuhteet ovat sopivat ja että sinulla on kaikki tarvittavat
materiaalit. Asennus on tehtävä tämän asennusoppaan ja tavanomaisten
turvallisuusmääräysten mukaisesti.
Työkalut
Asennukseen tarvitaan seuraavat työkalut:
•Veitsi
•Torx-ruuvimeisseli seuraavissa kokoluokissa:
•TX10 (M3-ruuvi)
•TX20 (M4-ruuvi)
•TX25 (M5-ruuvi)
•TX30 (M6-ruuvi)
Halo Pole Mount -tolppakannakkeen
asentaminen
Halo Pole Mount -tolppakannake asennetaan seuraavasti.

© 2021 Charge Amps AB
Installation manual for
Charge A
mps Halo Pole Mount
Doc. Nr:
130232
Rev 01
Address:
Charge Amps AB
Frösundaleden 2B
SE
-169 75 Solna
Sweden
Contact:
[phone]
info@charge
-amps.com
www.chargeamps.com
Org. No. 556897-7192
Registered office: Solna
5
Irrota asennuskansi ja aseta se sivuun.
Asennuskansi

© 2021 Charge Amps AB
Installation manual for
Charge A
mps Halo Pole Mount
Doc. Nr:
130232
Rev 01
Address:
Charge Amps AB
Frösundaleden 2B
SE
-169 75 Solna
Sweden
Contact:
[phone]
info@charge
-amps.com
www.chargeamps.com
Org. No. 556897-7192
Registered office: Solna
6
Muovikannessa on neljä muovilevyä, jotka voidaan leikata pois, jos käytetään vikavirtasuojaa.
Mittaa vikavirtasuoja ja leikkaa levyt sen mukaisesti. Leikkaa levyt alla olevan kuvan mukaisesti,
kun muovikansi on irrotettu ja asetettu sivuun.
Muovilevyt (leikattavat)
Leikkauskohta
Leikkauskohta

© 2021 Charge Amps AB
Installation manual for
Charge A
mps Halo Pole Mount
Doc. Nr:
130232
Rev 01
Address:
Charge Amps AB
Frösundaleden 2B
SE
-169 75 Solna
Sweden
Contact:
[phone]
info@charge
-amps.com
www.chargeamps.com
Org. No. 556897-7192
Registered office: Solna
7
Irrota kaksi M3 x 6 -ruuvia, irrota muovikansi ja aseta se sivuun.
M3 x 6
Muovikansi
M3 x 6

© 2021 Charge Amps AB
Installation manual for
Charge A
mps Halo Pole Mount
Doc. Nr:
130232
Rev 01
Address:
Charge Amps AB
Frösundaleden 2B
SE
-169 75 Solna
Sweden
Contact:
[phone]
info@charge
-amps.com
www.chargeamps.com
Org. No. 556897-7192
Registered office: Solna
8

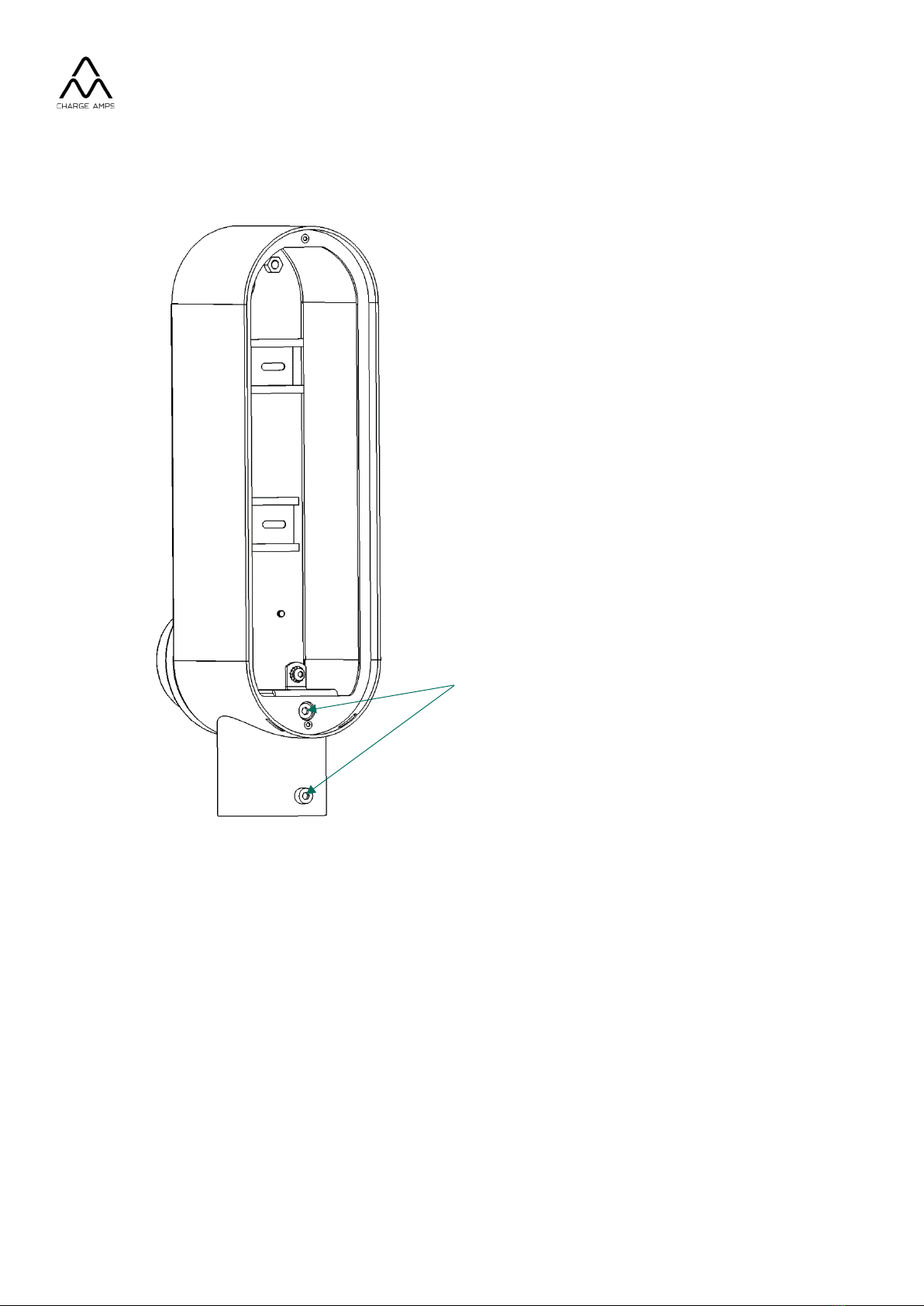

Aseta Halo Pole Mount -tolppakannake paikalleen tolppaan ja kiristä kaksi lukkoruuvia.
Lukkoruuvit

© 2021 Charge Amps AB
Installation manual for
Charge A
mps Halo Pole Mount
Doc. Nr:
130232
Rev 01
Address:
Charge Amps AB
Frösundaleden 2B
SE
-169 75 Solna
Sweden
Contact:
[phone]
info@charge
-amps.com
www.chargeamps.com
Org. No. 556897-7192
Registered office: Solna
9
Kiinnitä latausjohdon pidike Halo-tolppakannakkeeseen asennussarjan neljällä M4 x 16 -
ruuvilla.
M4 x 16 -ruuvit
Latausjohdon
pidike

© 2021 Charge Amps AB
Installation manual for
Charge A
mps Halo Pole Mount
Doc. Nr:
130232
Rev 01
Address:
Charge Amps AB
Frösundaleden 2B
SE
-169 75 Solna
Sweden
Contact:
[phone]
info@charge
-amps.com
www.chargeamps.com
Org. No. 556897-7192
Registered office: Solna
10

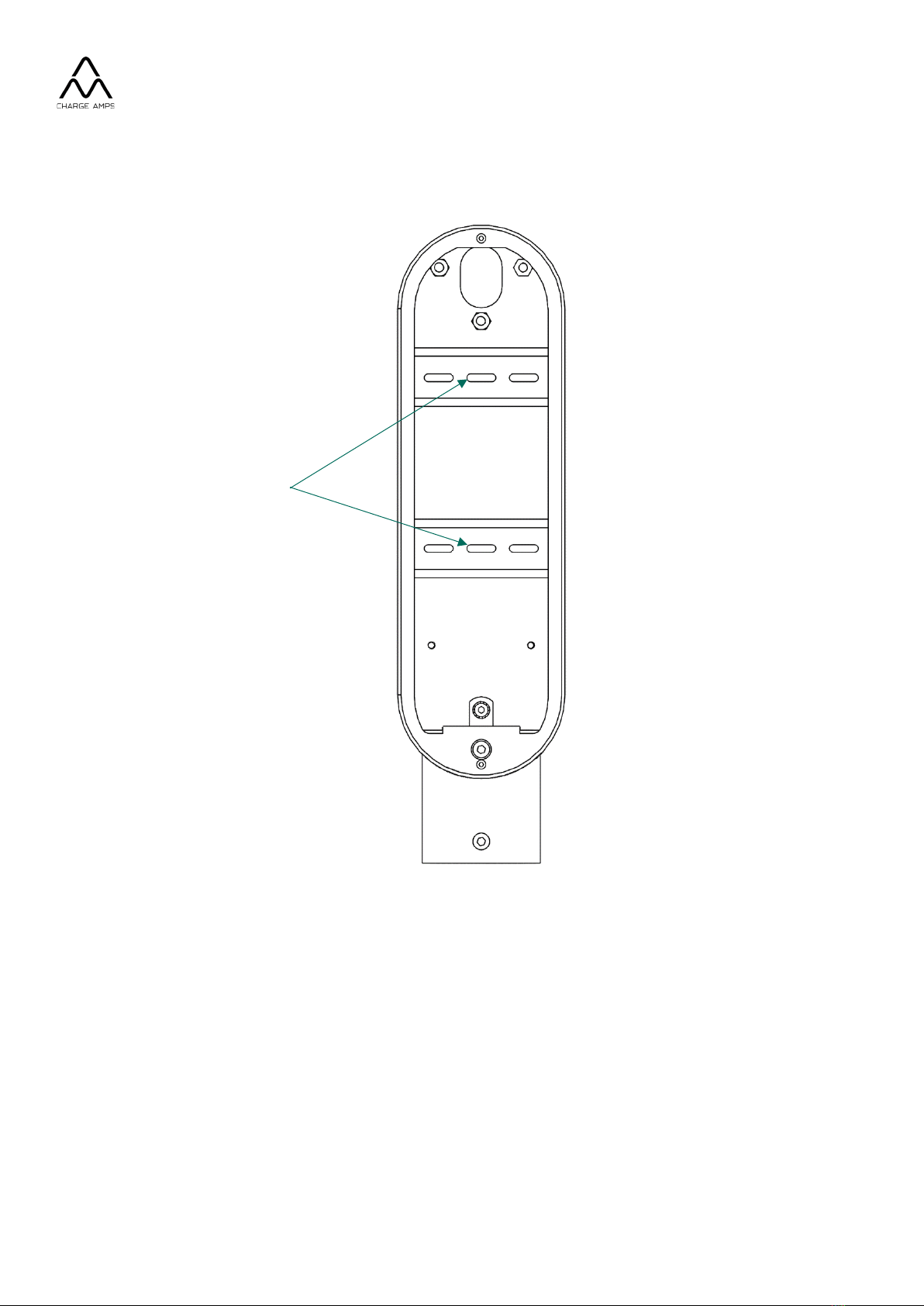

Tuotteessa on valmiiksi asennettuna kaksi DIN-kiskoa mahdollisia lisälaitteita, kuten riviliittimiä
tai vikavirtasuojaa, varten.
Huomaa, että vikavirtasuoja kannattaa asentaa ylempään DIN-kiskoon, jotta siihen pääsee
helpommin käsiksi muovikannen kautta.
DIN-kiskot

© 2021 Charge Amps AB
Installation manual for
Charge A
mps Halo Pole Mount
Doc. Nr:
130232
Rev 01
Address:
Charge Amps AB
Frösundaleden 2B
SE
-169 75 Solna
Sweden
Contact:
[phone]
info@charge
-amps.com
www.chargeamps.com
Org. No. 556897-7192
Registered office: Solna
11
Kiinnitä maadoitusjohdin tolppakannakkeeseen M5-ruuvilla/aluslevyllä.
M5 x 8 mm
M5-lukitusaluslevy

© 2021 Charge Amps AB
Installation manual for
Charge A
mps Halo Pole Mount
Doc. Nr:
130232
Rev 01
Address:
Charge Amps AB
Frösundaleden 2B
SE
-169 75 Solna
Sweden
Contact:
[phone]
info@charge
-amps.com
www.chargeamps.com
Org. No. 556897-7192
Registered office: Solna
12

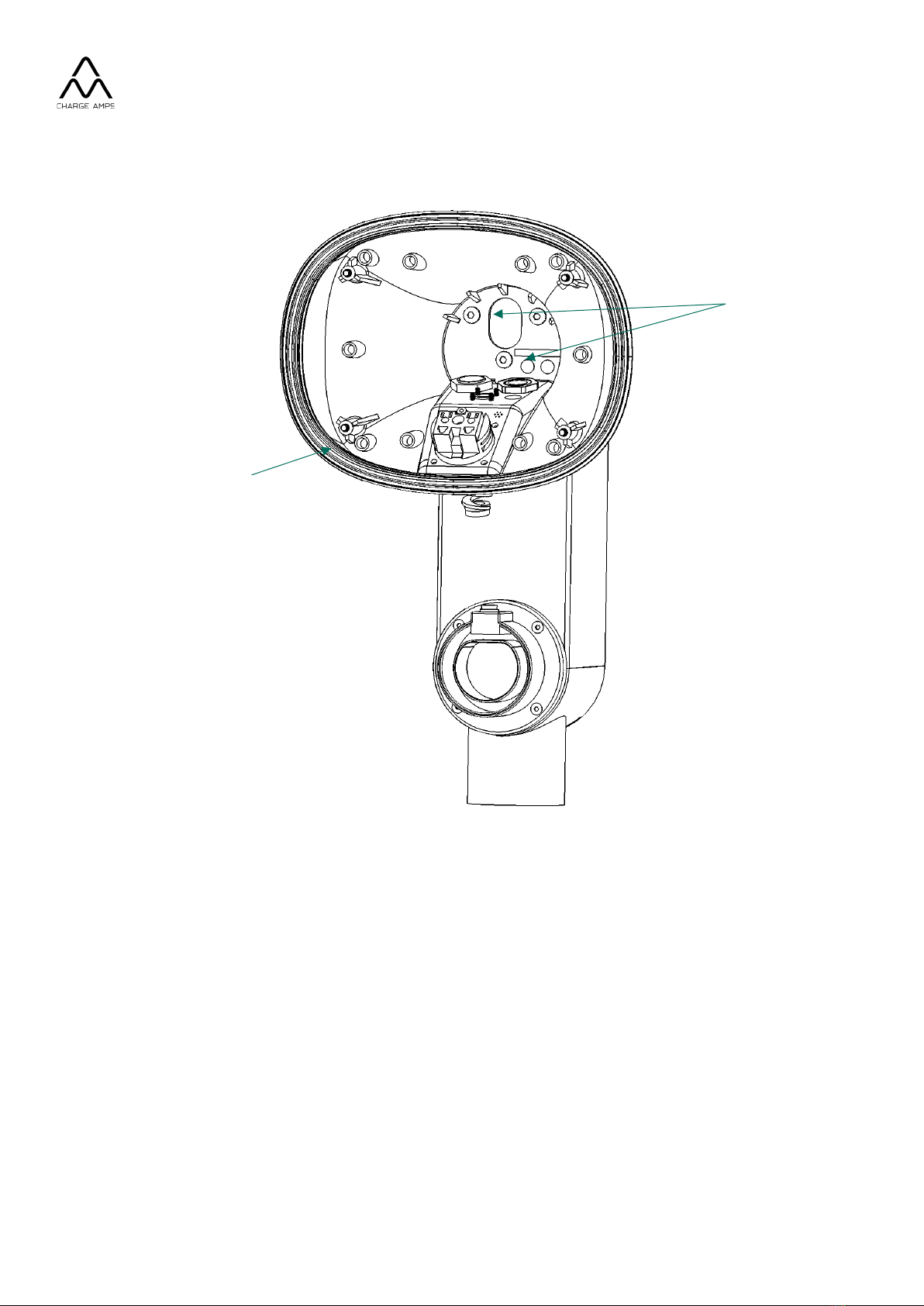

Kiinnitä Halo-kotelon takaosa Halo-tolppakannakkeeseen asennussarjan kolmella M6 x 12 -
ruuvilla. Muista asettaa pakkauksen mukana toimitettu tiiviste Halo-kotelon takaosan ja Halo-
tolppakannakkeen väliin.
M6 x 12 -ruuvit
Halo-kotelon
takaosa

© 2021 Charge Amps AB
Installation manual for
Charge A
mps Halo Pole Mount
Doc. Nr:
130232
Rev 01
Address:
Charge Amps AB
Frösundaleden 2B
SE
-169 75 Solna
Sweden
Contact:
[phone]
info@charge
-amps.com
www.chargeamps.com
Org. No. 556897-7192
Registered office: Solna
13

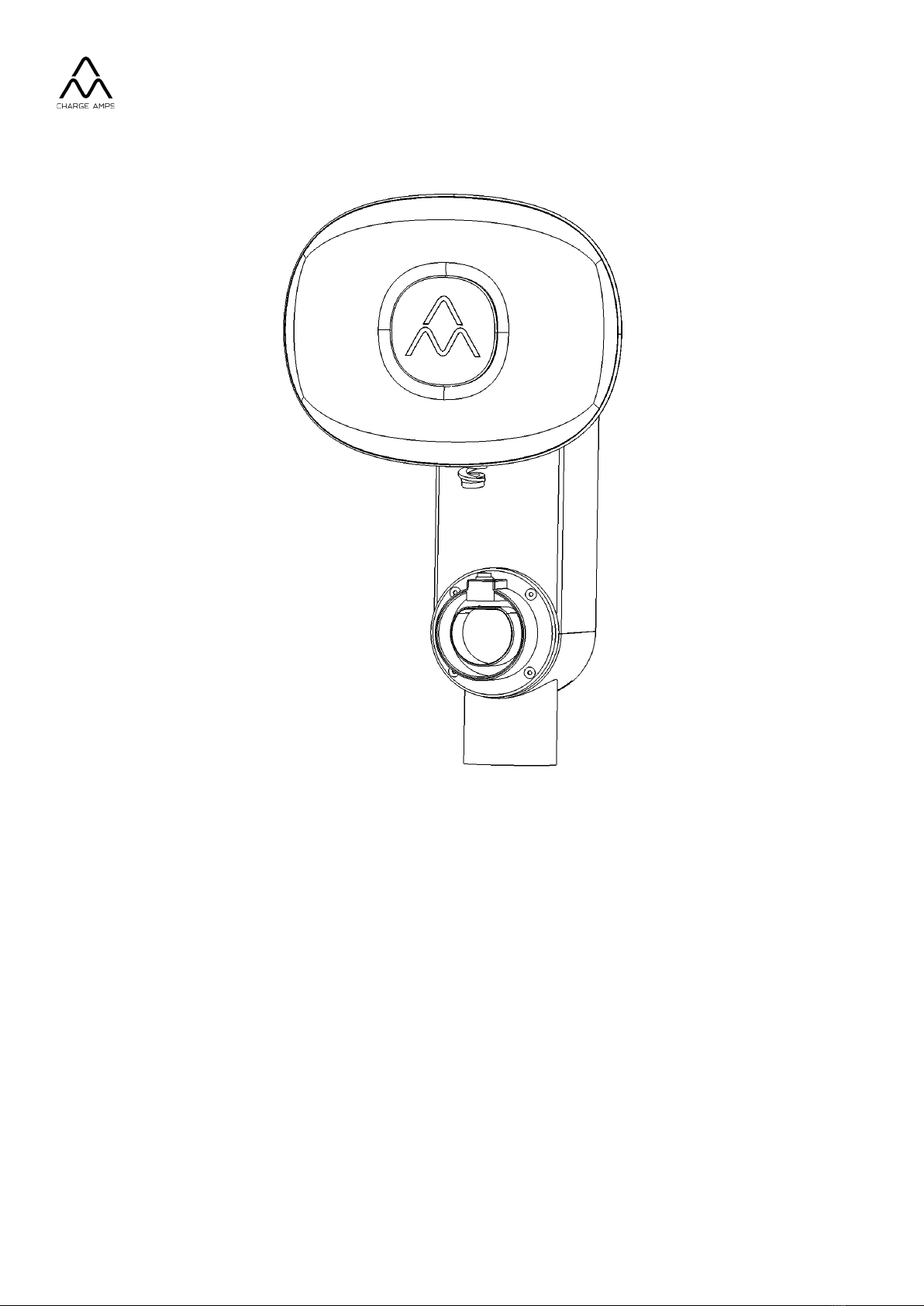

Halo-latausaseman asentaminen
Asenna Halo-latausasema. Katso erillinen Halo-latausaseman asennusopas.

© 2021 Charge Amps AB
Installation manual for
Charge A
mps Halo Pole Mount
Doc. Nr:
130232
Rev 01
Address:
Charge Amps AB
Frösundaleden 2B
SE
-169 75 Solna
Sweden
Contact:
[phone]
info@charge
-amps.com
www.chargeamps.com
Org. No. 556897-7192
Registered office: Solna
14
Aseta muovikansi takaisin paikalleen ja kiinnitä kahdella M3 x 6 -ruuvilla. Kiristä noin 0,45 Nm:n
momenttiin. Älä kiristä liikaa. Jos vikavirtasuoja on käytössä, muovikansi voidaan mukauttaa
sopimaan siihen.
Kiinnitä asennuskansi ja lukko takaisin paikalleen. Kantta täytyy painaa hieman lukon läheltä
avainta käännettäessä.
Oikeudet
Tämän asiakirjan tietojen paikkansapitävyys on tarkistettu. Charge Amps AB pidättää itsellään
oikeuden tehdä teknisiä ja sisällöllisiä muutoksia tähän asiakirjaan ilman ennakkoilmoitusta.
Charge Amps AB ei voi taata, että kaikki tämän asiakirjan sisältämät tiedot ovat paikkansa
pitäviä ja ajantasaisia, ja että ne eivät sisällä paino- tai huolimattomuusvirheitä. Charge Amps
AB ei ole vastuussa suorista tai välillisistä virheistä, vaaratilanteista, vammoista/vaurioista tai
tapaturmista, jotka voivat liittyä tämän asiakirjan ohjeiden tai tuotteiden käyttöön.
Charge Amps AB pidättää itsellään kaikki oikeudet tähän asiakirjaan ja sen sisältämiin tietoihin
ja kuviin. Asiakirjan tietoja ei saa kopioida, mukauttaa tai kääntää kokonaan tai osittain ilman
Charge Amps AB:n etukäteen myöntämää kirjallista lupaa.
© Copyright 2021, Charge Amps AB. Kaikki oikeudet pidätetään.
