Chiko CKU-050-SP User manual

チコーエアーテック株式会社
CMN-032-03
取扱説明書
取扱説明書取扱説明書
取扱説明書
Instruction Manual
コンパクト集塵機
コンパクト集塵機コンパクト集塵機
コンパクト集塵機
Dust Collector
Dust CollectorDust Collector
Dust Collector
型式
型式型式
型式 Models
 CKU-050-SP (100V)
-はじめに
はじめにはじめに
はじめに Note to Users -
このたびは、 CKU シリーズをお買い上げ頂き、誠にありがとうございます。
チコーエアーテック㈱は「風の技術」を有効に利用し、コンパクトに空気をクリ－ンにすることをテ－マとして努力しております。
CKU シリーズは，この風の技術をコンパクトにまとめた省エネ形のクリ－ンＢＯＸです。
長期間故障なく安全にご使用いただくために、この取扱説明書をよくお読みいただき，本機の性能を十分に発揮できます
よう正しいお取扱いをお願いします。
We greatly appreciate that you have purchased our CKU Series.
CHIKO AIRTEC CO., TD. is working to achieve clean air with compact equipment while utilizing “air
technology” effectively.
The CKU Series is an energy-saving-type clean box that realizes “air technology” in a compact body.
Please read this instruction manual thoroughly and handle this CKU Series machine correctly so that you can
use it safely for a long time and enjoy its full performance.
Original instructions
本書中のマークについて
Symbols used in this manual
警告
警告警告
警告
WARNIN
絶対に行ってはいけないこと。及び、取り扱いを誤ると重大事故につながる内容を示し
ています。
This symbol indicates actions that should not be performed in any case, or actions that
may lead to a serious accident caused by incorrect handling.
注意
注意注意
注意
CAUTION
正しく安全にご使用頂くための注意事項。及び、取り扱いを誤ると、故障の原因になる
内容を示しています。
This symbol indicates cautions to assure safe use, and actions that may lead to failure
caused by incorrect handling.

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., TD. 2011
2
注意
注意注意
注意 CAUTION
 粉塵爆発のおそれのない乾いた粉塵の吸引にご使用下さい。
Use the product for sucking up dry, non-explosive dust.
 次の物質は吸引しないこと。
Do not suck up the following substances:
 引火性物質・・・・・・・ガソリン・シンナー・ベンジン・灯油・塗料など。
Flammable substances ・・・・・・・Gasoline, thinner, benzene, kerosene,
paint, etc.
 爆発性粉塵・・・・・・・アルミニウム・マグネシウム・チタン・亜鉛・エポキシなど
Explosive dust・・・・・・ Aluminum, magnesium, titanium, zinc, epoxy, etc.
 火花を含んだ粉塵・・高速切断機・グラインダー・溶接機などから発生する
火花を含んだ粉塵。
Dust containing sparks・・・・・・・ Dust containing sparks generated by high-speed
cutters, grinders, welding machines, etc.
 火種・・・・・・・・・・・・・たばこ・油・薬品などの液体
Fire sources・・・・・・・・・ Cigarette, oil, liquid chemicals, etc.
 その他・・・・・・・・・・・水・油・薬品などの液体
Others・・・・・・ Water, oil, chemical liquid, etc.
 引火性・爆発性・腐食物質の霧・煙・ガスが滞留している場所や、
これらの付近で使用しないこと
Do not use the product in places where flammable, explosive or corrosive
mist, smoke or gas is accumulated or located nearby.

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., TD. 2011
3
CONTENTS
1 製品使用上のご注意 Cautions on Using Product ................................................................................................. 4
1.1 全般 General ............................................................................................................................................. 4
1.2 運搬・設置・保管・輸送の条件 The condition of carry installation, transportation and safekeeping............ 4
1.3 接続 Connection ........................................................................................................................................ 4
1.4 運転 Operation .......................................................................................................................................... 5
1.5 修理・分解・改造 Repair, disassembly and modification ............................................................................ 5
1.6 廃棄 Disposal ........................................................................................................................................... 5
2 製品到着時の確認 Confirmation and Preparation at Arrival ................................................................................ 5
3 製品の名称と構造 Name and Structure of Product .......................................................................................... 6
3.1 本体名称 Name of main body .................................................................................................................... 6
3.2 標準付属品 Standard accessories .............................................................................................................. 6
4 操作 Operation .................................................................................................................................................. 7
4.1 電源について Power supply ........................................................................................................................ 7
4.2 運転前の確認 Confirmation before operation ........................................................................................... 7
4.3 運転手順 Operation procedure .................................................................................................................. 8
5 保守・点検 Maintenance and Inspection ............................................................................................................ 8
5.1 保守点検時の注意事項 Cautions on maintenance and inspection .............................................................. 8
5.2 フィルタの交換時期について Filter replacement timing ................................................................................ 8
5.3 フィルタの交換 Replacement of filter ......................................................................................................... 9
5.3..1 １次フィルタの交換 Replacement of primary of filter (ＦＢ-25) ...................................................................... 9
5.3..2 ２次フィルタの交換 Replacement of secondary filter （ＣＨＦ-2525-50） ...................................................... 9
5.4 ヒューズ Fuse ........................................................................................................................................... 10
6 日常点検 Daily inspection ................................................................................................................................ 10
7 正常に動作しない場合の対策 Countermeasures against Abnormal Operation ................................................ 11
8 電気回路図 Electrical Circuit Diagram ............................................................................................................. 12
9 本体仕様 Specifications of Main Body ............................................................................................................. 12
10 消耗品リスト Consumable Parts ........................................................................................................................ 12

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., TD. 2011
4
1 製品使用上のご注意 Cautions on Using Product
1.1 全般 eneral
 設置、接続、運転、操作、点検、故障診断の作業は、取扱説明書の内容に従い、適切に行って下さい。
誤った作業を行うと、火災・感電・けがの原因になります。
Perform installation, connection, operation, manipulation, inspection and failure diagnosis work properly in
accordance with the instruction manual. Incorrect work may cause fire, electrical shock and injury.
1.2 運搬・設置・保管・輸送の条件
The condition of carry installation, transportation and safekeeping
 輸送・保管については安全な場所で、温度-10℃～60℃ 湿度 80%以下の範囲として下さい。
For transport and storage, keep in a safe place, with a temperature range of -10 to +60℃ and humidity
below 80%.
 運搬や設置は、二人以上で行って下さい。落下などにより、けがをする恐れがあります。
During carrying-in and installation, enlist the help of others when carrying heavy objects to prevent an
accident. There is danger of injury due to falling.
 回転機器が内蔵されていますので、水平で振動の無い場所に設置して下さい。
Rotary equipment is built into the product. Install the product in a horizontal place without vibrations.
 爆発・引火性ガス・腐食の危険がある場所や、水のかかる場所、可燃物のそばでは使用しないで下さい。
Do not use the product in places with explosive or flammable gas, with corrosion risk, with water splashes
or near combustible substances.
 本機は、屋内クリーンルーム内 又は、清浄度の高い工場に設置することを前提とした構造となっていますので、屋
外などには設置しないで下さい。
The product is designed to be installed in an indoor clean room or highly cleaned factory. Do not install it
outdoors.
 常温（周囲温度 0～40℃ / 湿度 80％以下）で、結露しない場所に設置して下さい。高温・結露は、電気部品の故
障、感電の原因になります。
Install the product in a place without dew condensation at room temperature (ambient temperature: 0 to
40ºC, humidity: 80% or less). High temperature and dew condensation may cause electrical parts to fail
and may cause an electrical shock.
 排気口は十分なスペース（排気口より 100 ㎜以上）を設けて下さい。排気口を塞ぐと正規の吸引力が発揮できませ
ん。また、ボックス内部で十分な冷却が行われないため、モータ焼けや電気部品の故障原因となります。
Provide sufficient space around the exhaust port (100 mm or more).
Clogging the exhaust port disables the regular suction force, and may cause motor burning and electrical
part failure due to insufficient cooling inside the product.
 フィルタの交換、メンテナンスのしやすい場所に設置して下さい。
（フィルタ交換のため、本体正面から 350 ㎜以上のスペースが必要です。）
Install the product in a place where filter replacement and maintenance can be performed easily.
(To replace filters, a space of 350 mm or more is required from the main body front face.)
 本機は歩行面から 0.2～2ｍの範囲で設置してください。
Install the product in a place 0.2 to 2.0 m from the walking surface.
 本機の設置標高は 1,000ｍ以下です。
The installation height of the product is 1,000 m or less
 設置区分は汚染度Ⅱ(製造工場)です。
The installation classification is “Contamination level Ⅱ (manufacturing plant).
1.3 接続 Connection
 接続は、確実におこなって下さい。ケーブルを無理に曲げたり、引っ張ったりしないで下さい。
火災・感電の原因になります。
Connect the product securely.
Do not bend or pull cables forcibly. Forcible bending or pulling may cause a fire and electrical shock.
 異なった電源で使用しないで下さい。また、アース線を接続してお使い下さい。
Use the correct power supply, and connect the ground wire.
 電源の過電圧カテゴリーは区分Ⅲです。（産業用装置など）
The category of over-voltage of the power supply is division Ⅲ (industrial device).

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., TD. 2011
5
1.4 運転 Operation
 運転中に移動させないで下さい。
Do not move it during the operation.
 停電した時には、電源を切って下さい。復旧時に、けが・装置破損の原因になります。
Turn OFF the power when an instantaneous power interruption occurs.
Otherwise, injury or product damage may be caused when the product recovers.
 フィルタを取り外したり、目詰まりや破損した状態で運転すると、
ブロア内への異物が混入して、故障の原因となります。 正しくフィルタを取り付けてご使用ください。
Operation without filter or with a clogged and damaged filter may cause trouble, because foreign
substances enter the blower. Install the filter properly before operating the machine.
1.5 修理・分解・改造 Repair, disassembly and modification
 本体を分解・改造しないで下さい。感電・けがの原因になります。内部の点検や修理はお買い上げになった販売店に
連絡して下さい。
Do not disassemble or modify the machine.
Disassembly and modification may cause an electrical shock and injury.
Contact your dealer for internal inspection and repair.
1.6 廃棄 Disposal
 産業廃棄物として適切に処分してください。
Dispose of the product properly as industrial waste.
2 製品到着時の確認 Confirmation and Preparation at Arrival
 開梱されましたら、各部の不足部品がないかご確認下さい。
万一、運送途中での破損・部品不足などがございましたら、すぐにご連絡下さい。
After unpacking, make sure that all parts are provided.
Contact our company immediately if parts are damaged during transportation or not provided.
 本体 Main Body
製品ネームプレートは本体に貼っていますので、ご確認下さい
Confirm the product nameplate.
 フィルタ（本体にセットされています）
Filter（set in the machine）
 1 次フィルタ Primary filter・・・・・ FB-25
 2 次フィルタ Secondary filter・・・ CHF-2525-50

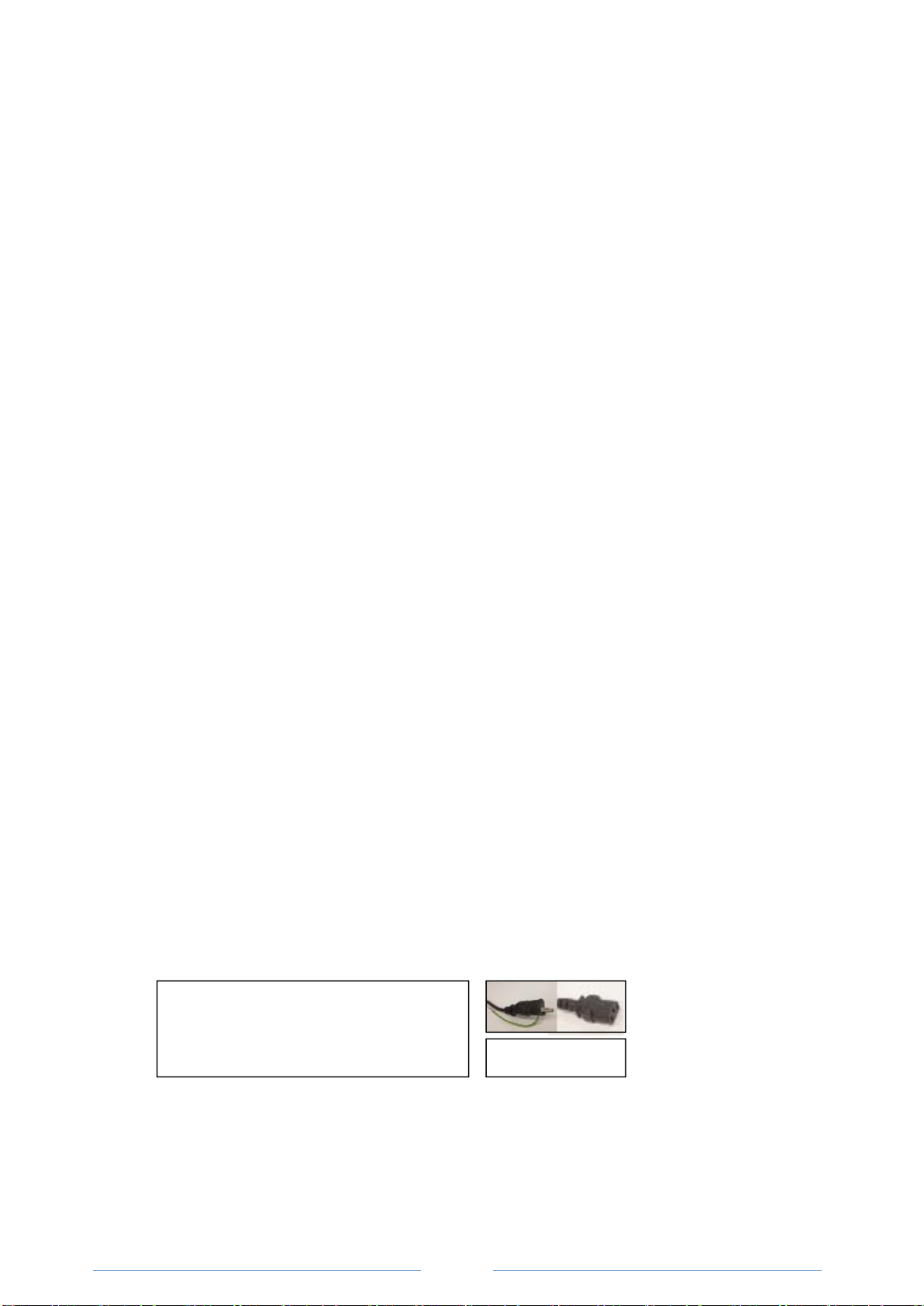

 電源ケーブル（付属）
Power cable(standard accessory)
電源ケーブル Power cable （３ｍ） ×１
※ ケーブルは地域によって異なります。
※ The cable is different in each region. 100-110V

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., TD. 2011
6
3 製品の名称と構造 Name and Structure of Product

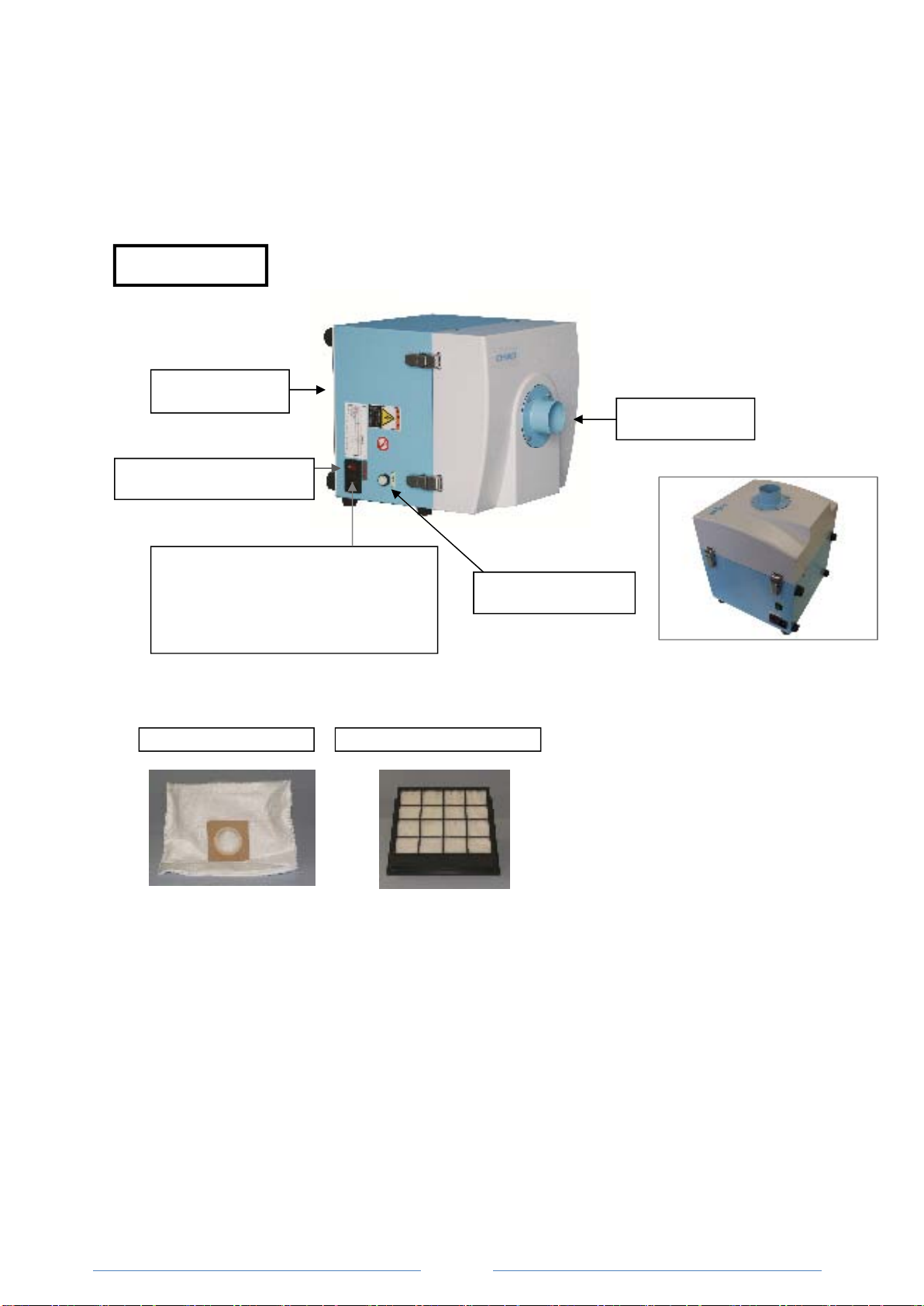

3.1 本体名称
本体名称本体名称
本体名称 Name of main body
縦置
3.2 標準付属品 Standard accessories
・１次フィルタ Primary filter：
粉塵やヒュームを収集・吸着します。
Collecting / Adsorbing fine dust and fumes.
・２次フィルタ Secondary filter：
電気部品を粉塵から守ります。
Protecting the circuit and the electrical parts.
排気口
Exhaust port
ヒューズ BOX
Fuse Box
＊ＰＳＥ
＊ＰＳＥ＊ＰＳＥ
＊ＰＳＥ対策
対策対策
対策（
（（
（絶縁距離
絶縁距離絶縁距離
絶縁距離を
をを
を確保
確保確保
確保）
））
）として
としてとして
として、
、、
、ヒューズ
ヒューズヒューズ
ヒューズＢＯＸ
ＢＯＸＢＯＸ
ＢＯＸ
を
をを
を引
引引
引き
きき
き出
出出
出せない
せないせない
せない構造
構造構造
構造にしております
にしておりますにしております
にしております。
。。
。ヒューズ
ヒューズヒューズ
ヒューズ交換
交換交換
交換の
のの
の
際
際際
際は
はは
は、
、、
、スイッチボックス
スイッチボックススイッチボックス
スイッチボックス一式
一式一式
一式の
のの
の交換
交換交換
交換となります
となりますとなります
となります。
。。
。
ON/OFF スイッチ
ON/OFF switch
CKU-050-SP
１次フィルタ Primary filter ２次フィルタ Secondary filter
吸込み口
Suction port
主電源スイッチ
MAIN POWER switch
横置

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., TD. 2011
7
4 操作 Operation
4.1 電源
電源電源
電源について
についてについて
について Power supply
本機の電源は、単相電源です。供給電圧の許容範囲は、±10％です。電源コード（コード長さ 3m）付きです。（アー
ス付プラグ） 電圧は、製品仕様を参照下さい。
The power supply is single-phase. The allowable supply voltage range is ±10%.The power cable of 3 m
with a grounding plug is included. See the product specifications about the voltage.
4.2 運転前
運転前運転前
運転前の
のの
の確認
確認確認
確認 Confirmation before operation
① 据え付け状態にがたつき等の異常がないかを確認してください。
Confirm that the product is installed properly without any abnormality such as backlash.
② アースはとれているかを確認してください。
Confirm that grounding is done correctly.
③ 電源コ－ド、ア－スの接続、絶縁、定格電圧になっているかを確認してください。
Confirm that the power cable and grounding plug are connected correctly, insulation is provided properly, and
the rated voltage is realized
①～③を確認し、用意できましたら、
Confirm items [1] to [3] above, and then proceed to the item [4]
④ 主電源スイッチを入れて、前面の ON/OFF スイッチを入れて下さい。
Turn on the main power switch, and push the ON/ OFF switch of the front.
⑤ 異常音が(金属音など)ないか確認してください。
Confirm that abnormal sounds (such as metallic sounds) are not generated.
⑥ 吸込みホ－スの接続がしっかりつながれているか確認してください。
Confirm that the suction hose is connected securely
⑦ 吸込みホース（フード）先端の吸引力が集塵に適切な吸引である事を確認下さい。
Confirm that the suction hose (hood) end offers suction force suitable to dust collection.
⑧ 確認ランプが点灯していないことを確認してください。
Confirm that the check lamp is turned off.
（吸込みホースが長すぎる・細すぎる場合には、吸込み能力が低下し、確認ランプが点灯します。）.
The check indicator lights when the suction power is down due to the excessive length or not-enough size
(diameter) of the suction hose.
⑨ 確認後 OFF スイッチで停止し、主電源スイッチを切って下さい。
After confirming the above contents, press the OFF switch to stop the operation, and then turn OFF the MAIN
POWER switch.
異
異異
異なった
なったなった
なった電源
電源電源
電源で
でで
で運転
運転運転
運転されますと
されますとされますと
されますと、
、、
、故障
故障故障
故障の
のの
の原因
原因原因
原因になります
になりますになります
になります。
。。
。
Operating the product with a different power supply may cause a failure.
電圧降下
電圧降下電圧降下
電圧降下の
のの
の原因
原因原因
原因になりますので
になりますのでになりますので
になりますので、
、、
、タコ
タコタコ
タコ足配線
足配線足配線
足配線にしないで
にしないでにしないで
にしないで下
下下
下さい
さいさい
さい。
。。
。
(電圧
電圧電圧
電圧が
がが
が降下
降下降下
降下すると
するとすると
すると起動時間
起動時間起動時間
起動時間が
がが
が長
長長
長くなります
くなりますくなります
くなります)
Never adopt star-burst connection that may cause voltage drop.
(If voltage drop occurs, longer time is required for startup.)

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., TD. 2011
8
4.3 運転手順
運転手順運転手順
運転手順 Operation procedure
① 設置状態を確認し、電源コンセントを入れてください。
Connect the power plug to the electrical outlet.
② 吸込みホース（フード）を適切な位置にセットします。
Set the suction hose (hood) to a proper position.
③ 主電源スイッチを入れて、ランプの点灯を確認してください。
（この状態で、運転モードに入ります）
Turn ON the MAIN POWER switch, and confirm that the power indicator lamp lights.
（Starts the dust collector ）
④ ON スイッチを押して運転を確認して下さい。
Press the ON switch to start the operation.
⑤ 異常音がないことを再度確認し、適切な吸引であることを確認してください。
Confirm again that abnormal sounds are not generated, and confirm that the suction hose offers proper
suction force.
5 保守・点検 Maintenance and Inspection
5.1 保守点検時の注意事項 Cautions on maintenance and inspection
5.2 フィルタの交換時期について Filter replacement timing
吸引力が低下したら、１次フィルタを交換してください。また、１次フィルタを交換しても解消されない場合は、２次
フィルタを交換してください。
Replace the primary filter when suction force declines. But when it is not improved in spite of the
replacement of the primary filter, replace the secondary filter
吸込
吸込吸込
吸込みホースや
みホースやみホースや
みホースや吐出
吐出吐出
吐出しホースがふさがれると
しホースがふさがれるとしホースがふさがれると
しホースがふさがれると空気
空気空気
空気が
がが
が流
流流
流れなくなり
れなくなりれなくなり
れなくなり、
、、
、
モータ
モータモータ
モータ焼
焼焼
焼けの
けのけの
けの原因
原因原因
原因となります
となりますとなります
となります。
。。
。
ホースは
ホースはホースは
ホースは、
、、
、５
５５
５メートル
メートルメートル
メートル以下
以下以下
以下のものをご
のものをごのものをご
のものをご使用
使用使用
使用ください
くださいください
ください。
。。
。
Clogging the suction hose or discharge hose hinders air flow, and
may stops operation.
Use the hose (length: shorter than 5 meters)
点検時
点検時点検時
点検時は
はは
は必
必必
必ず
ずず
ず電源
電源電源
電源を
をを
を切
切切
切り
りり
り、
、、
、コンセントからプラグを
コンセントからプラグをコンセントからプラグを
コンセントからプラグを抜
抜抜
抜いて
いていて
いて、
、、
、電路遮断
電路遮断電路遮断
電路遮断を
をを
を
行
行行
行ってください
ってくださいってください
ってください。
。。
。
Make sure to turn off the main power, and disconnect the power plug
from the electrical outlet before starting inspection to shut down the
electricity.
摩耗
摩耗摩耗
摩耗や
やや
や破損
破損破損
破損した
したした
したフィルタ
フィルタフィルタ
フィルタをそのまま
をそのままをそのまま
をそのまま使用
使用使用
使用すると
するとすると
すると、
、、
、吸込
吸込吸込
吸込んだ
んだんだ
んだ粉塵
粉塵粉塵
粉塵を
をを
を大気
大気大気
大気に
にに
に再飛
再飛再飛
再飛
散
散散
散させ
させさせ
させ、
、、
、電気部品
電気部品電気部品
電気部品の
のの
の損傷
損傷損傷
損傷となります
となりますとなります
となります。
。。
。
機械
機械機械
機械の
のの
の故障
故障故障
故障、
、、
、事故
事故事故
事故を
をを
を未然
未然未然
未然に
にに
に防
防防
防ぎ
ぎぎ
ぎ、
、、
、
末永
末永末永
末永くご
くごくご
くご使用頂
使用頂使用頂
使用頂けますよう
けますようけますよう
けますよう、
、、
、点検
点検点検
点検、
、、
、手入
手入手入
手入れは
れはれは
れは必
必必
必ず
ずず
ず行
行行
行ってください
ってくださいってください
ってください。
。。
。
Using a worn or damaged filter releases sucked dusts to the
atmosphere, and damage electrical parts.
Make sure to perform inspection and maintenance to prevent failures
and accidents in the product and use the product for a long time.

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., TD. 2011
9
5.3 フィルタの交換 Replacement of filter
5.3..1 １次フィルタの交換 Replacement of primary of filter (ＦＢ-25)
5.3..2 ２次フィルタの交換 Replacement of secondary filter （ＣＨＦ-2525-50）
フィルタ
フィルタフィルタ
フィルタの
のの
の交換時
交換時交換時
交換時は
はは
は、
、、
、電源
電源電源
電源を
をを
を切
切切
切り
りり
り、
、、
、
コンセントからプラグを
コンセントからプラグをコンセントからプラグを
コンセントからプラグを抜
抜抜
抜いて
いていて
いて、
、、
、電路遮断
電路遮断電路遮断
電路遮断を
をを
を行
行行
行ってください
ってくださいってください
ってください。
。。
。
Make sure to turn OFF the power, and disconnect the power plug from
the electrical outlet before starting inspection.
フィルタ
フィルタフィルタ
フィルタ取
取取
取り
りり
り付
付付
付の
のの
の際
際際
際には
にはには
には、
、、
、裏
裏裏
裏・
・・
・表
表表
表を
をを
を間違
間違間違
間違えないようご
えないようごえないようご
えないようご注意
注意注意
注意ください
くださいください
ください
（
（（
（フィルタ
フィルタフィルタ
フィルタ格子
格子格子
格子の
のの
の枠
枠枠
枠が
がが
が排気面側
排気面側排気面側
排気面側です
ですです
です）
））
）
Do not confuse the back and front of the filter.
(The filter grid frame should be located on the exhaust side.)
②フィルタケースから 1次フィルタを取り外します。
1次フィルタはフィルタケースの円筒パイプに、フィルタ紙
パッキン部を差し込んでいます。
Remove the primary filter from the filter case.
(The paper packing of the primary filter is inserted into
the cylindrical pipe of the filter case. Pull the paper packing
toward you to remove the primary filter.)
① 2 か所のパッチン錠を外し、上部カバーを取り外します。
Release 2 snap locks, get the top cover off.
② フィルタケースを開け、2次フィルタを取り出す。
フィルタケースとフィルタのスキマ（左右）にマイナスドライバーを差し込むと容易にフィルタが取り外せます。
Open the filter case, and remove the secondary filter.
(Insert screwdrivers into the clearance (on the left and right sides) between the filter case and the filter to remove
the filter easily.)
① 2 か所のパッチン錠を外し、
上部カバーを取り外します。
Release 2 snap locks,
get the top cover off.
パッチン（２か所）
2 snap locks

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., TD. 2011
10
5.4 ヒューズ Fuse
6
66
6 日常点検
日常点検日常点検
日常点検 Daily inspection
内部機器
内部機器内部機器
内部機器のトラブルによる
のトラブルによるのトラブルによる
のトラブルによる過電流
過電流過電流
過電流で
でで
で、
、、
、
ヒューズが
ヒューズがヒューズが
ヒューズが切
切切
切れた
れたれた
れた時
時時
時には
にはには
には、
、、
、ヒューズを
ヒューズをヒューズを
ヒューズを交換
交換交換
交換して
してして
して下
下下
下さい
さいさい
さい。
。。
。（
（（
（内部基板
内部基板内部基板
内部基板５
５５
５A
AA
A）
））
）
When the fuse is blown by excessive current generated by a trouble
in the internal equipment, replace it.
点検項目
Inspection item
頻度
Frequency
点検内容
Description
フィルタケース
Filter case
運転前
Before operation
完全に閉じているか
Is the case closed completely?
排気の状態
Exhaust status
１回／日
Once/day
排気口が閉ざされていないか
Is the exhaust port unclogged?
本体の振動
Vibrations of main body
１回／日
Once/day
異常振動、異常音がないか
設置レベルは出ているか
Are no abnormal vibrations or sounds
generated?
Is the installation level correct?
フィルタの取り付け状態
Filter installation status
１回／月
Once/month
フィルタ取り付けが緩んでいないか
Are the filters installed securely?
フィルタ目づまり状態
（吸引力確認）
Filter clogged status
(Suction force check)
運転時
During operation
吸込みホース端の吸引力は適切か
Does the suction hose end offer proper
suction force?

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., TD. 2011
11
7
77
7 正常に動作しない場合の対策
Countermeasures against Abnormal Operation
故障現象
Failure phenomenon
原因
Cause
対策・方法
Countermeasures
①モ－タが起動しない。
運転中に突然停止した。
The motor is not started.
The motor stops
suddenly during
operation.
電源が入っていない
The power is not turned on.
電源を入れる
Turn on the power
モータ焼け
Motor seizing
モータ交換（修理依頼願います）
Replace the motor. (Ask for repair.)
過負荷・異常温度
により、停止した。
The motor stops due to
overload or abnormal
temperature.
[1] 排気口/吸引口が塞がれていないか確認
（完全にふさがれると過負荷ランプが点灯します）
Check whether the exhaust port and suction
port are not clogged.
(When they are fully clogged, the overload
lamp is turned on.)
[2] 定格電圧の確認。
（タコ足配線になっていないか）
Confirm the rated voltage.
(Confirm that star-burst connection is not
adopted.)
[3] フィルタの目詰まりによりモータが過熱していないか
確認。
Confirm that the motor is not overheated by
clogged filters.
ヒューズが切れた
Fuses are blown out
ヒューズ（内部基板）を交換する（ヒューズについて参照）
Replace fuses（Internal board）. (Refer to Fuse)
②吸引力低下
The suction force is
deteriorated.
フィルタの目詰まり
Filters are clogged.
フィルタ交換
（目詰まりを放置すると③④の故障となります）
Replace filters.
(Clogged filters lead to the failures [3] and [4]
below.)
③粒子吹きもれ
Particles are not blown
completely.
フィルタ取り付け不良
Filters are not installed
correctly.
フィルタの取付け
Install filters correctly
フィルタの破損、寿命
Filters are damaged, or
their life is expired.
フィルタ交換
Replace filters
フィルタの目詰まり
Filters are clogged.
フィルタ交換
Replace filters.
④送風機異常音、
異常振動
The blower is generating
abnormal sounds or
abnormal vibrations
ブロア内への異物混入
Foreign substances have
entered the blower.
修理依頼願います
Ask for repair.
電動機軸受けの破損
The motor bearing is
damaged.
電動機交換（修理依頼願います）
Replace the motor. (Ask for repair.)

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., TD. 2011
12
8
88
8 電気回路図 Electrical Circuit Diagram
9
99
9 本体仕様 Specifications of Main Body
型式
Model
出力
Output
(W)
電圧
Voltage
(V)
電流値
Current
(A)
周波数
Frequen
cy
(Hz)
最大風量
Maximum suction
air volume
(m
3
/min)
最大静圧
Maximum suction
static pressure
(kPa)
騒音値
Noise
(dB)
質量
Mass
(kg)
CKU-050-SP 50 100V 1.2 50/60
2.5 1.75 60 8.7
注意 ：騒音値は本体より１ｍ離れた任意の点 Aスケール（ｄB）で測定した値です。
Note ：The “Noise” column indicates a value (dB) on the scale A at 1 m on the main body side when hose is connected
to the suction port.
10
1010
10 消耗品リスト Consumable Parts
注）上記消耗年数はお客様の使用頻度、吸込み濃度によって変わります。
Note: The life above varies depending on the use frequency and suction density.
ご注意：本書の内容は、予告なしに変更することがあります。
Note: The contents of this manual are subject to change without prior notice.
消耗年数 Ｌｉｆｅ フィルタＦｉｌｔｅｒ
１次フィルタ Primary filter
消耗年数：1-3 か月
Life：1 to 3 months
FB-25
２次フィルタ Secondary filter
消耗年数：3-６ヶ月
Life：3 to 6 months
CHF-2525-50
050

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., TD. 2011
13
お買い上げメモ
お買い上げメモお買い上げメモ
お買い上げメモ
Memo about purchase
形 式
Model 製造番号 Manufacturer’s serial number:
購入年月日
Date of purchase 運転開始日 年 月 Start of operation
お客様お名前
Your name :
住所
Address
電話：Phone
担当者：Person in charge
チコーエアーテック
チコーエアーテックチコーエアーテック
チコーエアーテック株式会社
株式会社株式会社
株式会社
ＣＨＩＫＯ ＡＩＲＴＥＣ ＣＯ., LTD.
〒562-0012 大阪府箕面市白島 1-1-33
1-1-33 Hakushima, Minoh City Osaka Ｊapan 562-0012
TEL [phone] FAX [phone]
