Chiko CKU-080AT2-HC User manual

チコーエアーテック株式会社
CNM-066/067/068-005
Original instructions
コンパクト集塵機
Dust Collector
～はじめに Note To Users～
このたびは、 CKU シリーズをお買い上げ頂き、誠にありがとうございます。
チコーエアーテック㈱は「風の技術」を有効に利用し、コンパクトに空気をクリ－ンにすることをテ－マとして努力しております。
CKU シリーズは，この風の技術をコンパクトにまとめた省エネ形のクリ－ンＢＯＸです。
長期間故障なく安全にご使用いただくために、この取扱説明書をよくお読みいただき，本機の性能を十分に発揮できますよう
正しいお取扱いをお願いします。
We greatly appreciate that you have purchased our CKU Series.
CHIKO AIRTEC CO., LTD. is working to achieve clean air with compact equipment while utilizing “air technology”
effectively.
The CKU Series is an energy-saving-type clean box that realizes “air technology”in a compact body.
Please read this instruction manual thoroughly and handle this CKU Series machine correctly so that you can use it
safely for a long time and enjoy its full performance.
本書中のマークについて
Symbols used in this manual
警告
WARNING
絶対に行ってはいけないこと。及び、取り扱いを誤ると重大事故につながる内容を示し
ています。
This symbol indicates actions that should not be performed in any case, or actions that
may lead to a serious accident caused by incorrect handling.
注意
CAUTION
正しく安全にご使用頂くための注意事項。及び、取り扱いを誤ると、故障の原因になる
内容を示しています。
This symbol indicates cautions to assure safe use, and actions that may lead to failure
caused by incorrect handling.
取扱説明書
Instruction Manual
型式 MODELS
CKU-080AT2-HC（-V1）（100-115V）
CKU-080AT2-HC（-V1）-T （200V）
CKU-080AT2-HC（-V1）-CE （220-240V）
CKU-240AT2-HC（-V1）（100-115V）
CKU-240AT2-HC（-V1）-T （200V）
CKU-240AT2-HC（-V1）-CE （220-240V）
CKU-450AT2-HC（-V1）（100-115V）
CKU-450AT2-HC（-V1）-Ｔ（200V)
CKU-450AT2-HC（-V1）-CE （220-240V）
CHIKO

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
2
注意 CAUTION
粉塵爆発のおそれのない乾いた粉塵の吸引にご使用下さい。
Use the product for sucking up dry, non-explosive dust.
次の物質は吸引しないこと。
Do not suck up the following substances:
引火性物質・・・・・・・ガソリン・シンナー・ベンジン・灯油・塗料など。
Flammable substances・・・・・・・Gasoline, thinner, benzene, kerosene,
paint, etc.
爆発性粉塵・・・・・・・アルミニウム・マグネシウム・チタン・亜鉛・エポキシなど
Explosive dust・・・・・・ Aluminum, magnesium, titanium, zinc, epoxy, etc.
火花を含んだ粉塵・・高速切断機・グラインダー・溶接機などから発生する
火花を含んだ粉塵。
Dust containing sparks・・・・・・・ Dust containing sparks generated by high-speed
cutters, grinders, welding machines, etc.
火種・・・・・・・・・・・・・たばこ・油・薬品などの液体
Fire sources・・・・・・・・・ Cigarette, oil, liquid chemicals, etc.
その他・・・・・・・・・・・水・油・薬品などの液体
Others・・・・・・ Water, oil, chemical liquid, etc.
引火性・爆発性・腐食物質の霧・煙・ガスが滞留している場所や、
これらの付近で使用しないこと
Do not use the product in places where flammable, explosive or corrosive
mist, smoke or gas is accumulated or located nearby.

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
3
目次 CONTENTS
1製品使用上のご注意 Cautions on Using Product.....................................................................................................4
1.1 全般 General.............................................................................................................................................4
1.2 運搬・設置・保管・輸送の条件 The condition of carry installation, transportation and safekeeping............4
1.3 接続 Connection........................................................................................................................................4
1.4 運転 Operation..........................................................................................................................................5
1.5 修理・分解・改造 Repair, disassembly and modification............................................................................5
1.6 廃棄 Disposal...........................................................................................................................................5
2製品到着時の確認 Confirmation and Preparation atArrival................................................................................5
3製品の名称と構造 Name and Structure of Product..........................................................................................6
3.1 本体名称 Name of main body....................................................................................................................6
3.2 標準付属品 Standard accessories.............................................................................................................7
3.3 脱着フランジ Detachable flange ※CKU-450AT2-HC は除く .................................................................7
4操作 Operation................................................................................................................................................8
4.1 電源について Power supply........................................................................................................................8

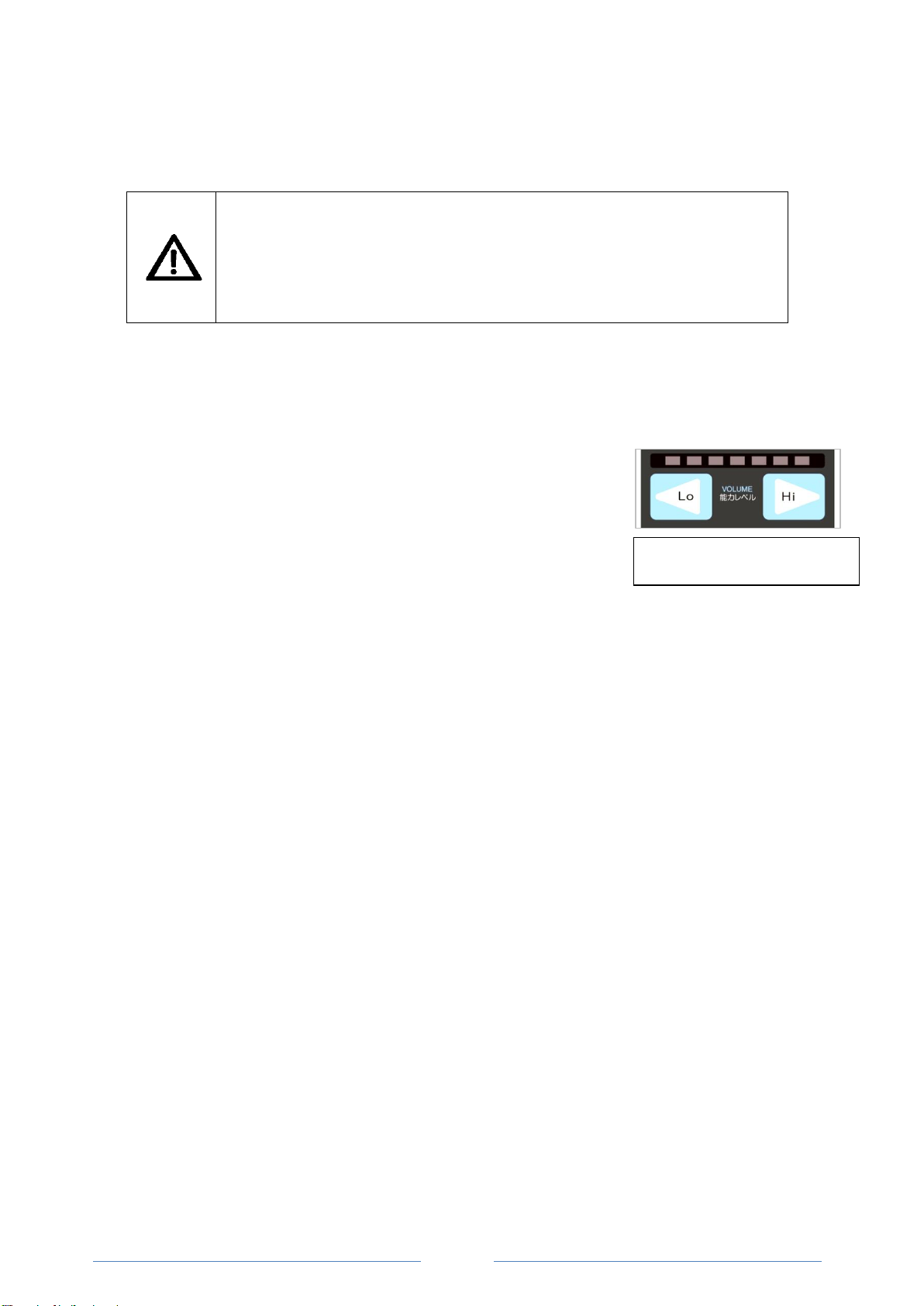

4.2 AT パネルについて AT panel......................................................................................................................8
4.3 リモートコネクタについて Remote connector................................................................................................10
4.4 運転前の確認 Confirmation before operation .........................................................................................10
4.5 運転手順 Operation procedure................................................................................................................ 11

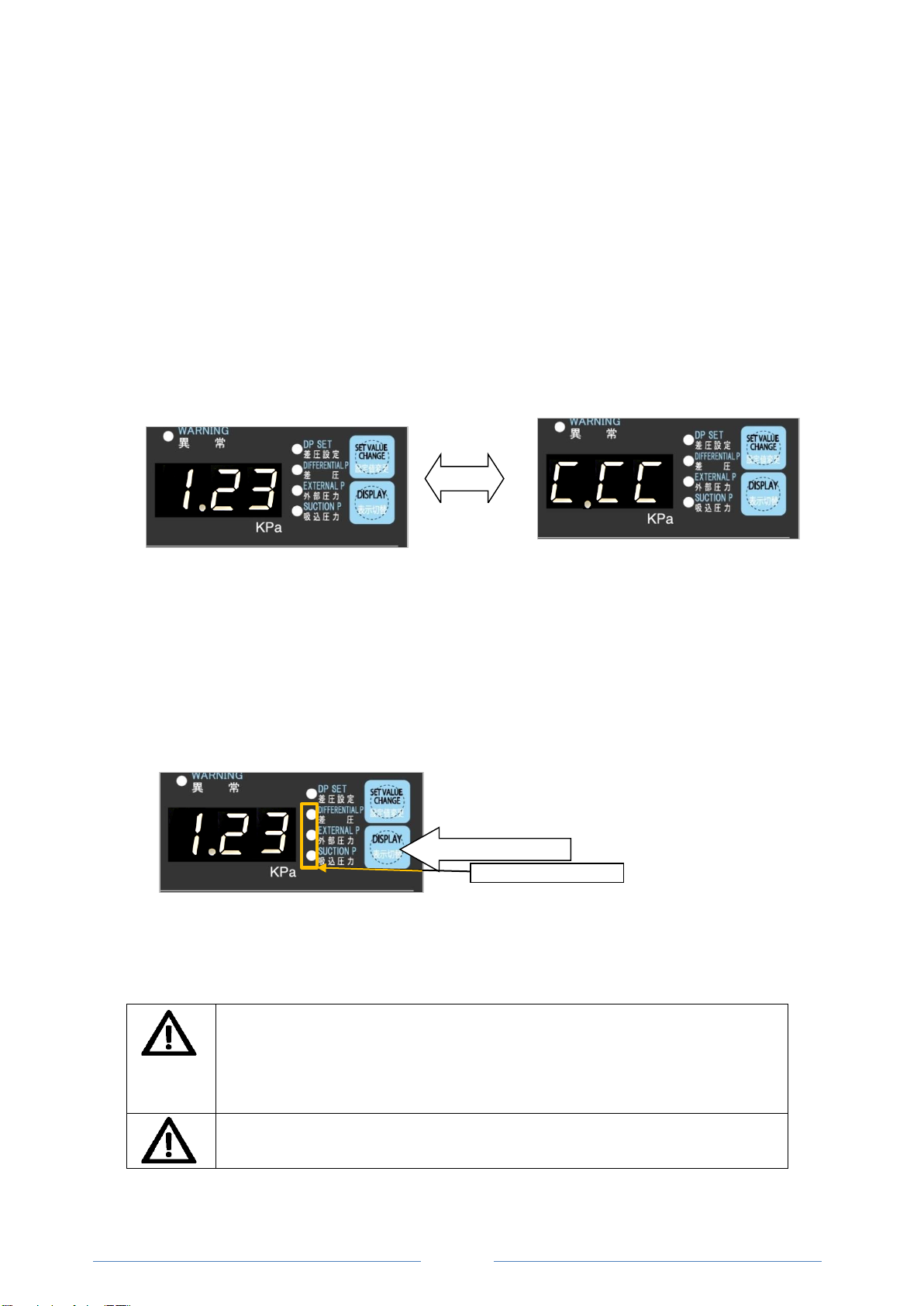

4.6 目詰まりお知らせサイン「C.CC」について About the “C.CC” clog sign................................................................ 12

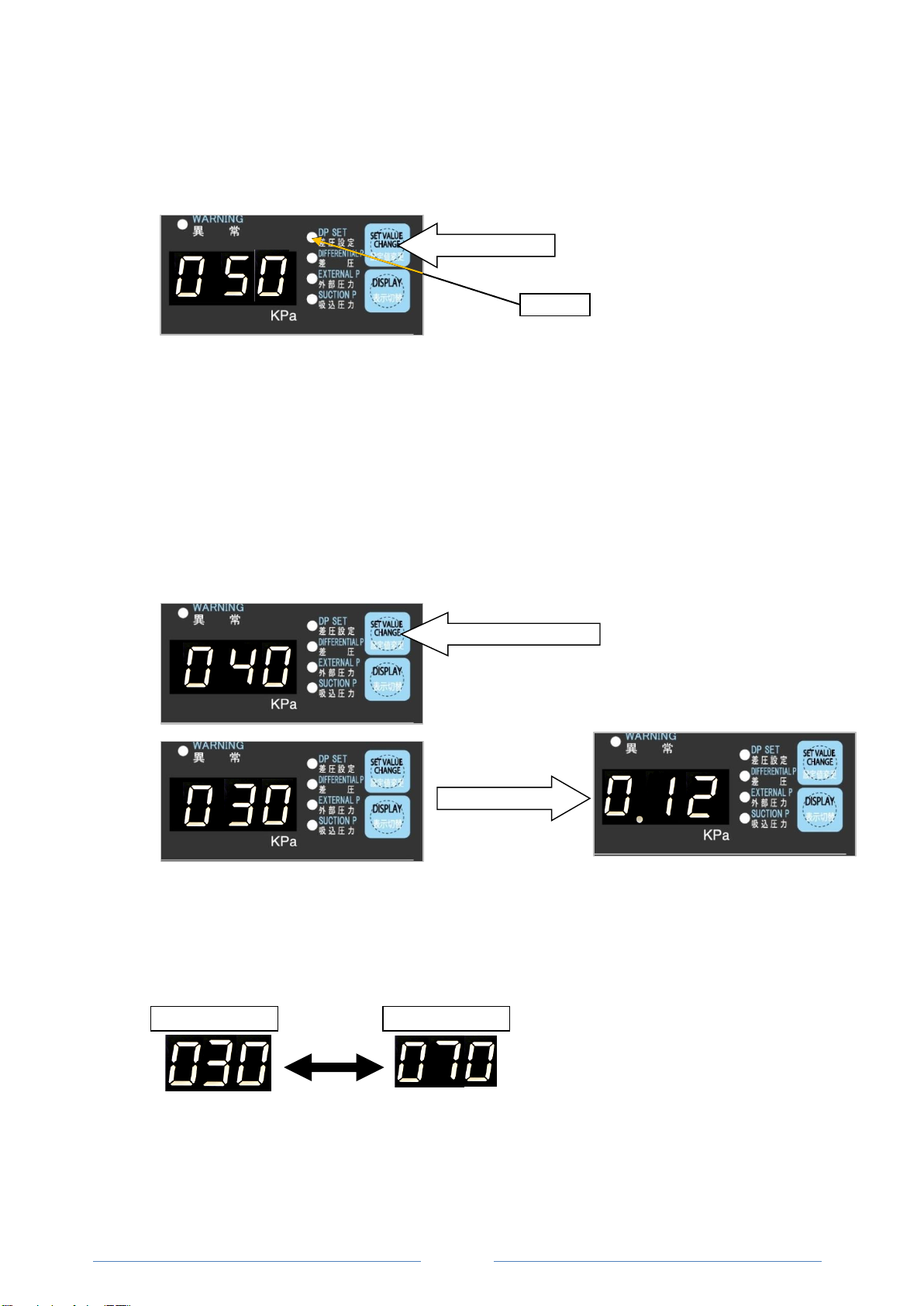

4.7 設定値変更(閾値)と初期圧の登録確認ついて...............................................................................................13
4.8 吸引力低下お知らせサイン「E.EE」について ※この機能を使う場合、4.6 を行わないで下さい。 ............................14
5別売リモートケーブルについて Remote Cable (Sold Separately) ........................................................................ 14
5.1 電気回路図 Electrical circuit diagram ...................................................................................................... 14
5.2 各線の色と信号について Color and signal of each wire..............................................................................15
5.3 遠隔操作と本体操作について Remote operation and operation from main body ...................................... 16
6保守・点検 Maintenance and Inspection.......................................................................................................... 17
6.1 保守点検時の注意事項 Cautions on maintenance and inspection ............................................................ 17
6.2 フィルタの交換時期について Filter replacement timing .............................................................................. 17

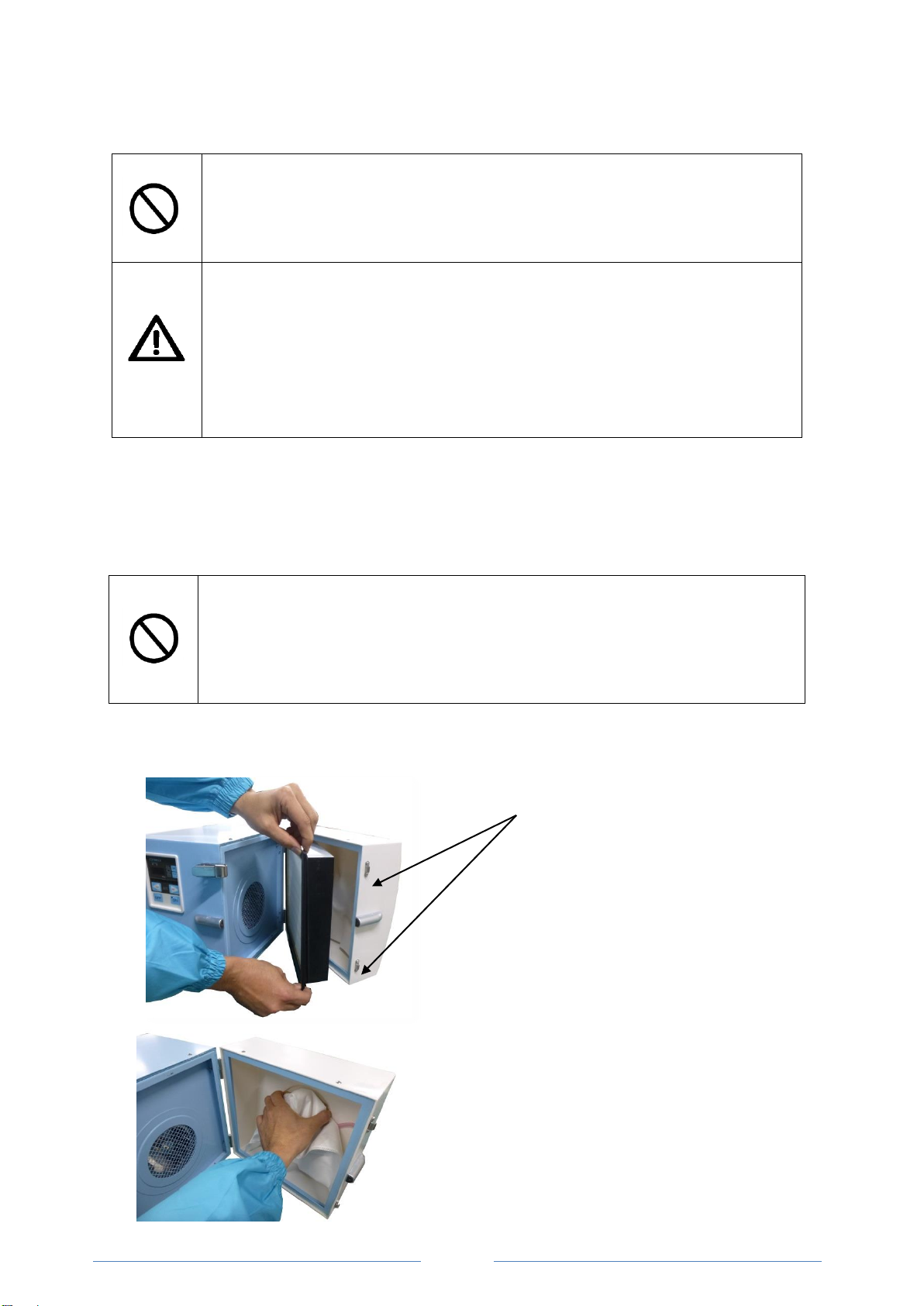

6.3 １次、2次フィルタの交換 Replacement of primary and secondary filters...................................................17

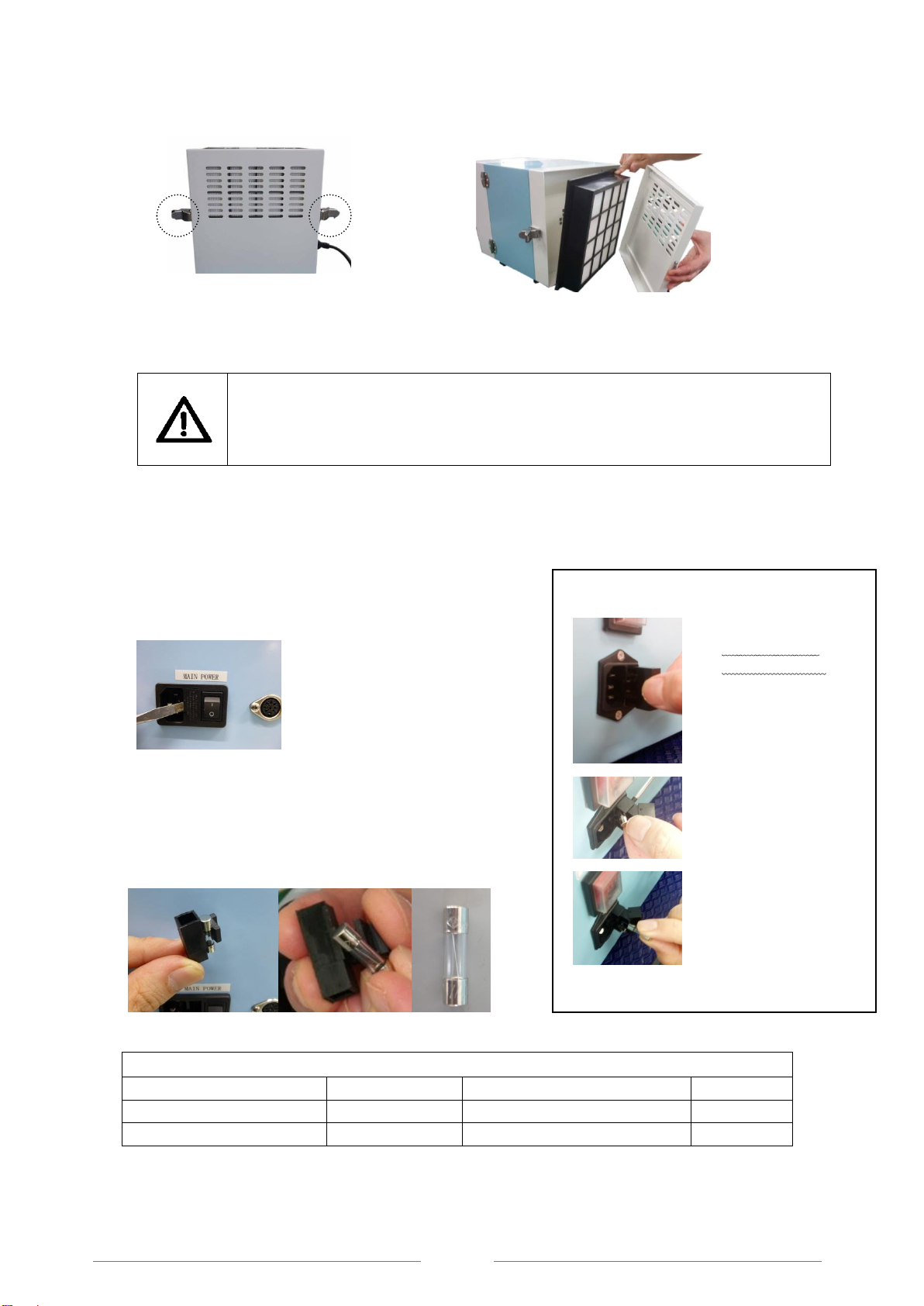

6.4 排気フィルタの交換 Replacement of exhaust filter .................................................................................... 18
6.5 ヒューズについて Fuse ..............................................................................................................................18
6.6 日常点検 Daily inspection........................................................................................................................19
7正常に作動しない場合の対策 Countermeasures against Abnormal Operation...................................................20
8危険シール位置 IndicationofDANGERLabels..............................................................................................................21
9電気回路図 ElectricalCircuitDiagram..........................................................................................................................21
1本体仕様 Specifications of Main Body............................................................................................................23
2消耗品リスト Consumable Parts List..................................................................................................................23

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
4
1製品使用上のご注意 Cautions on Using Product
1.1 全般 General
設置、接続、運転、操作、点検、故障診断の作業は、取扱説明書の内容に従い、適切に行って下さい。
誤った作業を行うと、火災・感電・けがの原因になります。
Perform installation, connection, operation, manipulation, inspection and failure diagnosis work properly in
accordance with the instruction manual. Incorrect work may cause fire, electrical shock and injury.
1.2 運搬・設置・保管・輸送の条件
The condition of carry installation, transportation and safekeeping
輸送・保管については安全な場所で、温度-10℃～60℃湿度 80%以下の範囲として下さい。
For transport and storage, keep in a safe place, with a temperature range of -10 to +60℃and humidity
below 80%.
運搬や設置は、二人以上で行って下さい。落下などにより、けがをする恐れがあります。
During carrying-in and installation, enlist the help of others when carrying heavy objects to prevent an
accident. There is danger of injury due to falling.
回転機器が内蔵されていますので、水平で振動の無い場所に設置して下さい。
Rotary equipment is built into the product. Install the product in a horizontal place without vibrations.
爆発・引火性ガス・腐食の危険がある場所や、水のかかる場所、可燃物のそばでは使用しないで下さい。
Do not use the product in places with explosive or flammable gas, with corrosion risk, with water splashes
or near combustible substances.
本機は、屋内クリーンルーム内 又は、清浄度の高い工場に設置することを前提とした構造となっていますので、屋
外などには設置しないで下さい。
The product is designed to be installed in an indoor clean room or highly cleaned factory. Do not install it
outdoors.
常温（周囲温度 0～40℃/湿度 80％以下）で、結露しない場所に設置して下さい。高温・結露は、電気部品の故
障、感電の原因になります。
Install the product in a place without dew condensation at room temperature (ambient temperature: 0 to
40ºC, humidity: 80% or less). High temperature and dew condensation may cause electrical parts to fail
and may cause an electrical shock.
排気口は十分なスペース（排気口より 100 ㎜以上）を設けて下さい。排気口を塞ぐと正規の吸引力が発揮できませ
ん。また、ボックス内部で十分な冷却が行われないため、モータ焼けや電気部品の故障原因となります。
Provide sufficient space around the exhaust port (100 mm or more).
Clogging the exhaust port disables the regular suction force, and may cause motor burning and electrical
part failure due to insufficient cooling inside the product.
フィルタの交換、メンテナンスのしやすい場所に設置して下さい。
（フィルタ交換のため、本体正面から 350 ㎜以上のスペースが必要です。）
Install the product in a place where filter replacement and maintenance can be performed easily.
(To replace filters, a space of 350 mm or more is required from the main body front face.)
本機は歩行面から 0.2～2ｍの範囲で設置してください。
Install the product in a place 0.2 to 2.0 m from the walking surface.
本機の設置標高は 1,000ｍ以下です。
The installation height of the product is 1,000 m or less
設置区分は汚染度Ⅱ(製造工場)です。
The installation classification is “pollution degree Ⅱ”(manufacturing plant).
1.3 接続 Connection
接続は、確実におこなって下さい。ケーブルを無理に曲げたり、引っ張ったりしないで下さい。
火災・感電の原因になります。
Connect the product securely.
Do not bend or pull cables forcibly. Forcible bending or pulling may cause a fire and electrical shock.
異なった電源で使用しないで下さい。また、アース線を接続してお使い下さい。
Use the correct power supply, and connect the ground wire.
電源の過電圧カテゴリーは区分Ⅱです。（産業用装置など）
The category of over-voltage of the Overvoltage category is category Ⅱ(industrial device).

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
5
1.4 運転 Operation
運転中に移動させないで下さい。
Do not move it during the operation.
停電した時には、電源を切って下さい。復旧時に、けが・装置破損の原因になります。
Turn OFF the power when an instantaneous power interruption occurs.
Otherwise, injury or product damage may be caused when the product recovers.
フィルタを取り外したり、目詰まりや破損した状態で運転すると、
ブロア内への異物が混入して、故障の原因となります。 正しくフィルタを取り付けてご使用ください。
Operation without filter or with a clogged and damaged filter may cause trouble, because foreign
substances enter the blower. Install the filter properly before operating the machine.
1.5 修理・分解・改造 Repair, disassembly and modification
本体を分解・改造しないで下さい。感電・けがの原因になります。内部の点検や修理はお買い上げになった販売店に
連絡して下さい。
Do not disassemble or modify the machine.
Disassembly and modification may cause an electrical shock and injury.
Contact your dealer for internal inspection and repair.
1.6 廃棄 Disposal
産業廃棄物として適切に処分してください。
Dispose of the product properly as industrial waste.
2製品到着時の確認 Confirmation and Preparation at Arrival
開梱されましたら、各部の不足部品がないかご確認下さい。
万一、運送途中での破損・部品不足などがございましたら、すぐにご連絡下さい。
After unpacking, make sure that all parts are provided.
Contact our company immediately if parts are damaged during transportation or not provided.
本体 Main Body
製品ネームプレートは本体に貼っていますので、ご確認下さい
Confirm the nameplate.
フィルタ（本体にセットされています）
Filter（set in the machine）
1 次フィルタ Primary filter・・・・ ・・・・・ FB-25, FB-30, FB-700-22
2 次フィルタ Secondary filter・・・・・・・ CHF-2525-50, CHF-3030-50, CHF-3535-70
排気フィルタ Exhaust filter・・・・・・・・・ CHF-2525-50, CHF-3030-50, CHF-3535-70
排気フィルタ Exhaust filter(V1) ・・・・ HEP-2525-50, HEP-3030-69, HEP-3535-69

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
6
電源ケーブル（付属）とリモートケーブル(別売)
Power cable(standard accessory) and Remote cable（option）
3製品の名称と構造 Name and Structure of Product
3.1 本体名称 Name of main body
AT2パネル（操作パネル)
AT2-Panel(operation panel)
吸込み口（脱着フランジ）
Suction port
（detachable）
主電源スイッチ
MAIN POWER switch
ヒューズ BOX
Fuse Box
リモートコネクタ
Remote connector
※CKU-450AT2-HC-CE
（-V1）
MAIN POWER switch
リモートケーブル（別売） MT-173-8
Remote cable(option)（３ｍ） ×１
抜け防止の設計となっております。くぼみを下にし、しっかりと差し込んで
下さい。（ピンの位置を必ず確認してください）
The remote cable is so designed as to be prevented from falling off.
Insert it securely with its dent facing downward.
(Make sure to confirm pin positions.)
差圧検知ゲージ
（連結治具）
Differential pressure
sensing gauge
（Consolidated jig）
吸込み口
（CKU-450AT2）
Suction port
差圧検知ゲージフィルタ
Differential pressure
sensing gauge filter
電源ケーブル Power cable （３ｍ） ×１
※ケーブルは地域によって異なります。
※The cable is different in each region.
100-115V 国内
（Japan）
本体差し込みプラグ
/コンセントプラグ
Power cord plugs
for main unit side
and power supply
socket
200V 国内
（Japan）
本体差し込みプラグ
/コンセントプラグ無
(切落し)
Power cord plug
for main unit side
and
without plug (cut
cable end) for
power supply
socket
220-240V 海外
（Other than Japan）
本体差し込みプラグ
/コンセントプラグ
Power cord plugs
for main unit side
and power supply
socket

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
7

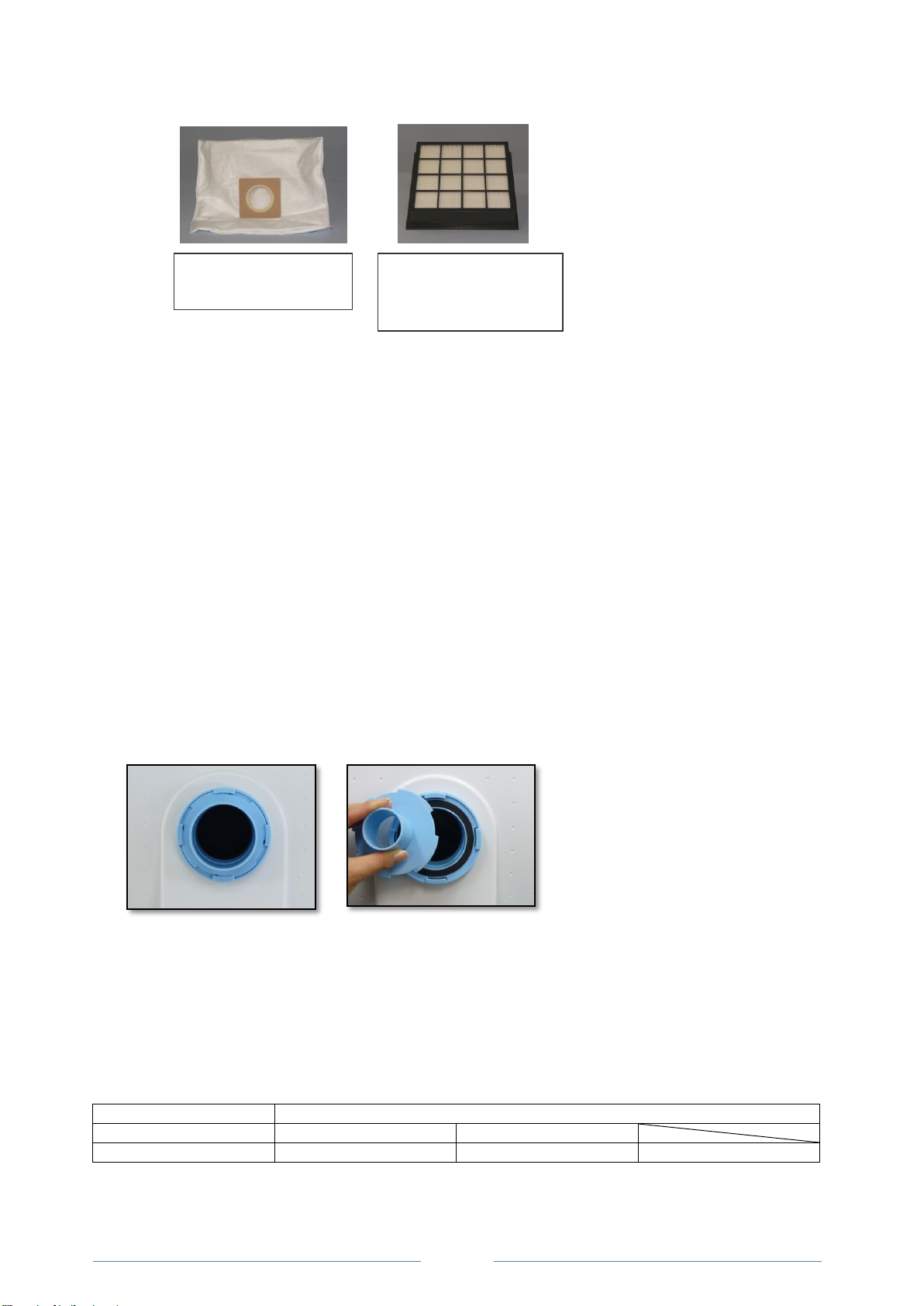

3.2 標準付属品 Standard accessories
１次フィルタ ：粉塵やヒュームを収集・吸着します。
Primary filter ：Collecting /Adsorbing fine dust and fumes.
２次フィルタ ：電気部品を粉塵から守ります。
Secondary filter ：Protecting the circuit and the electrical parts.
排気フィルタ ：排気をクリーンにします。
Exhaust filter ：Exhaust treatment .
3.3 脱着フランジ Detachable flange ※CKU-450AT2-HC は除く
ご使用の環境に応じて吸込み口径の変更が必要な場合、工具なしでフランジを交換することができます。
（交換用フランジ別売）
If the flange diameter needs to be changed to match usage conditions, the installed flange can be changed without
having to use any tools.
(Replacement flanges are sold separately)
＜取り外し方＞<Removal method>
右に回すと閉まり、左に回すとフランジを取り外すことができます。
出荷時装着径：φ65（CKU-080AT2-HC）、φ75（CKU-240AT2-HC）
Turn the flange counterclockwise to remove it. Turning it clockwise tightens the flange.
Diameter of installed flange: 75mm
＜交換可能なフランジ径＞
<Replacement flange diameters>
型式Model
フランジ径 Flange diameter
CKU-080AT2-HC
φ50
φ38
CKU-240AT2-HC
φ65
φ50
Φ38
１次フィルタ
Primary filter(filter bag)
２次フィルタ/排気フィルタ
Secondary filter
/Exhaust filter

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
8
4操作 Operation.
4.1 電源について Power supply
本機の電源は、単相電源です。The power supply is single-phase.
供給電圧の許容範囲は、±10％です。
電源コード（コード長さ 3m）付きです。（アース付プラグ）
The allowable supply voltage range is ±10%.
The power cable of 3 m with a grounding plug is included.
4.2 AT2パネルについて AT2 panel
異なった電源で運転されますと、故障の原因になります。
電圧低下の原因になりますので、タコ足配線にしないでください。
（電圧が降下すると起動時間が長くなります）
Operating the product with a different power supply may cause a
failure.
Never adopt star-burst connection that may cause voltage drop.
(If voltage drop occurs, longer time is required for startup.)
圧力表示切替ランプ
Pressure display lamp change
①ON ボタン
ON button
③Lo ボタン
Lo button
②OFF ボタン
OFF button
③Hi ボタン
Hi button
⑫能力レベル
Capacity level
⑥吸込圧力
Suction Pressure
⑦外部圧力
External Pressure
⑧差圧
Differential Pressure
⑨差圧設定
Differential Pressure set
⑤設定値変更ボタン
Set value change button
④表示切替ボタン
Display button
⑩異常
Warning
⑪運転圧力表示
Operating
Pressure
Indication(kPa)
①
②
③
③
④
⑤
⑨
⑩
⑪
⑫
⑧
⑦
⑥

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
9
名称
Button name
ランプ色
Lamp color
説明
Description
①
ON ﾎﾞﾀﾝ
ON button
―
運転を開始します。(同時にボタン左上の緑ランプが点灯します)
Press this button to start equipment operation.(The green lamp at the upper left
corner of the button lights.)
②
OFF ボタン
OFF button
―
運転を停止します。
Press this button to stop equipment operation.
③
Hi /Lo ボタン
Hi/Lo buttons
―
Lo：1回押すごとに１レベル降下
Lo: Each press of this button decreases the setting by 1 level.
Hi：1回押すごとに 1レベル上昇
Hi: Each press of this button increases the setting by 1 level.
④
表示切替ボタン
Display Selector
button
―
■：1回押すごとに差圧・外部圧力・吸込圧力の順番に切り替わます。
■：Each press of this button changes the displayed indication in the sequence of
Differential Pressure, External Pressure and Suction Pressure.
■：通常モード中に 2秒間押すと、初期の圧力を登録し、再度、長押し 2秒間で初期登録し
た圧力の値をリセットします。※1
■：When this button is pressed and held for 2 seconds while the equipment is in
normal mode, initial pressure is registered. When it is pressed again and held for 2
seconds, the registered initial pressure value will be reset.*1
⑤
設定値変更ボタ
ン
Setting
Change button
―
長押し 2秒間でフィルタ目詰まり設定値変更モードに移行します。
Press and hold this button for 2 seconds to activate the filter clogging setting change
mode.
■：設定値変更モード中に、1回押すごとに目詰まり閾値を 30～70 の5段階、任意に変更
できます。※2※3
■：Each press of this button while the equipment is in Setting Change mode
changes the threshold value in 5 phases of 30 to 70 at will.*2*3
⑥
吸込圧力ランプ
Suction
Pressure lamp
青
Blue
集塵機内ファン吸込み口付近での圧力を検知し、1、2次フィルタと外部圧力を加算した合
計の圧力を示しています。
Detects pressure near the internal fan suction port of the dust collector, and indicates
the total pressure level including primary/secondary filter pressure and external
pressure level.
⑦
外部圧力ランプ
External
Pressure lamp
青
Blue
集塵機吸込み口から吸込みフードまでの圧力を示します。
Indicates the pressure in the section between the suction port and suction hood.
⑧
差圧ランプ
Differential
Pressure lamp
青
Blue
1、2次フィルタの前後で検知した圧力の差を示しています。
Indicates the pressure difference between the area in front of the primary/ secondary
filter and the area behind it.
⑨
差圧設定ランプ
Differential
Pressure Setting
lamp
黄
Yellow
設定値変更モード中にランプが点灯します。
This lamp lights when the equipment is in Setting Change mode.
⑩
異常ランプ
Warning
lamp
赤
Red
異常温度又は、インバーターに（過負荷など）異常が発生した場合、点灯します。
→対策方法は 20 ページ 7.⑥項を参照ください。
This lamp lights when a temperature error or inverter error
(such as an overload) occurs.
→For corrective action, refer to Section 7.⑥on page 20.
⑪
運転圧力表示
Operating
Pressure
indication
―
■：現状圧力を 3ケタで表示しています。（3ケタ表示：0~9.99KPa）
■：Indicates the current pressure with 3 digits.(3-digit indication: 0 to 9.99kPa)
■：フィルタが目詰まりした場合、「Ｃ.ＣＣ」と現状圧力を繰り返し表示します。
■：Displays “C.CC” and current pressure alternately when the filter becomes
clogged.
■：吸引力低下した場合、「E.EE」と現状圧力を繰り返し表示します。
■：Displays “E.EE” and current pressure alternately when suction pressure
decreases.
⑫
能力レベルランプ
Capacity Level
lamp
緑
Green
能力レベルを表示します。(レベル 1～7)
Indicates capacity level.(Levels:1 to 7)

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
10
※1：初期の圧力が登録完了した場合、点滅から点灯に変わります。
※１：The lamp stops flashing and remains lit when initial pressure registration is completed.
※2:標準出荷設定値は、「50」になります。
→配管時に登録した圧力を 100％と認識し 50％まで吸引力が低下した時を目詰まり(閾値)とします。
※２：The default setting value is “50”.
→The pressure registered at the time of duct connection is set as “100%” ,and clogging(threshold)is
determined when the suction pressure decreases to 50%.
※3：閾値とは、目詰まりお知らせサイン「C.CC」が点滅する値のことです。
値を下げれば、点滅するタイミングが遅くなり、値を上げれば早くなります。
(30～70％で設定可)
※３：”Threshold” refers to the value at which the “C.CC” clog sign starts flashing.
Decreasing the value delays the lamp flashing timing.
Increasing the value advances the lamp flashing timing.(adjustable between 30 and 70%).
4.3 リモートコネクタについて Remote connector
遠隔操作のための運転信号入力や、出力信号などを取り出すことができます。
（オスコネクタコード 3M 別売） MT-173-8
(male connection cord: 3 meters in option).
This connector is used to input an operation signal for remote operation,
or to output an output signal.
(3-m cord with male connector sold separately) MT-173-8
4.4 運転前の確認 Confirmation before operation
①据え付け状態にがたつき等の異常がないかを確認してください。
Confirm that the product is installed properly without any abnormality such as backlash.
②アースはとれているかを確認してください。
Confirm that grounding is done correctly.
③電源コ－ド、ア－スの接続、絶縁、定格電圧になっているかを確認してください。
Confirm that the power cable and grounding plug are connected correctly, insulation is provided properly, and
the rated voltage is realized
①～③を確認し、用意できましたら、
Confirm items [1] to [3] above, and then proceed to the item [4]
④主電源スイッチを入れて、AT パネルの主電源ランプの点灯を確認してください。
Turn ON the MAIN POWER switch, and confirm that the MAIN POWER indicator lamp of AT-panel lights.
⑤AT-パネルの ON スイッチを押して運転を確認して下さい。（ランプが点灯します）
Press the ON switch(AT-Panel) to start operation. (The operation indicator lamp lights.)
⑥異常音が(金属音など)ないか確認してください。
Confirm that abnormal sounds (such as metallic sounds) are not generated.
⑦吸込みホ－スの接続がしっかりつながれているか確認してください。
Confirm that the suction hose is connected securely
⑧吸込みホース（フード）先端の吸引力が集塵に適切な吸引である事を確認下さい。
Confirm that the suction hose (hood) end offers suction force suitable to dust collection.
⑨確認後 OFF スイッチで停止し、主電源スイッチを切って下さい。
気圧の変化や温度条件により停止状態の圧力表示は-0.2ｋPa～0.2ｋPa の範囲で変化します。
The pressure representation when operation stops changes within the range from -0.2 to 0.2 because of a change
in the atmospheric pressure and the temperature.
また、外部ノイズの影響により一時的に圧力数値が変化する場合があります。
And the pressure representation might temporarily change because it is influenced by the extrinsic noise.

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
11
能力レベルスイッチ（７段階）
VOLUME
After confirming the above contents, press the OFF switch to stop the operation, and then turn OFF the MAIN
POWER switch.
4.5 運転手順 Operation procedure
①設置状態を確認し、電源コンセントを入れてください。
Connect the power plug to the electrical outlet.
②吸込みホース（フード）を適切な位置にセットします。
Set the suction hose (hood) to a proper position.
③主電源スイッチを入れて、ランプの点灯を確認してください。
（この状態で、運転モードに入ります）
Turn ON the MAIN POWER switch, and confirm that the power indicator
lamp lights.
（Starts the dust collector ）
④AT-パネルの ON スイッチを押して運転を確認して下さい。
Press the ON switch to start the operation.
⑤異常音がないことを再度確認し、適切な吸引であることを確認してください。
Confirm again that abnormal sounds are not generated, and confirm that the suction hose offers proper
suction force.
⑥能力レベルスイッチで任意の能力に設定して下さい。
7段階の調整となっております。
Choose operation ability in seven levels. Push Lo-switch or Hi-switch in AT-panel.
Note: The air volume is adjustable in the nonstop method from the low speed to the high speed.
吸込みホースや吐出しホースがふさがれると空気が流れなくなり、
モータ焼けの原因となります。
ホースは、５メートル以下のものをご使用ください。
Clogging the suction hose or discharge hose hinders air flow, and
may stops operation.
Use the hose (length: shorter than 5 meters)

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
12
4.6 目詰まりお知らせサイン「C.CC」について About the “C.CC” clog sign
※「C.CC」とは、初期登録した差圧からフィルタの目詰まりを差圧で感知し、お知らせします。
「C.CC」is an indication which the product detect the filter clogging from the differential pressure that
the pressure initially registrated.
①表示切替ボタンを 2秒間押し初期圧を登録してください。
登録が完了した場合、圧力表示切替ランプが点滅から点灯に変わります。
初期圧設定後、設定した任意の能力レベルを変更した場合「C.CC」は自動設定され、適切な値で点灯
します。
Press and hold the Display Selector button for 2 seconds to register the initial pressure.
When the registration is completed, the Differential Pressure lamp, External Pressure lamp and
Suction Pressure lamp stop flashing and remain lit.
If the set capacity level is changed after setting the initial pressure, ”C.CC” will be automatically set to
an appropriate value and the lamp will light.
②目詰まりした場合、「Ｃ.ＣＣ」の目詰まりお知らせサインと現在圧力が表示されます。
If clogging occurs, the “C.CC” clog sign and current pressure will be displayed.
③「C.CC」が表示された場合、1次フィルタの交換を行ってください。それでも、初期圧付近まで表示が戻らない
場合は、2次フィルタの交換を行ってくだい。→フィルタ交換の詳細は、17 ページ 6.3 項を参照ください。
When the “C.CC” clog sign is displayed, replace the primary filter. If the pressure indication does not
show a level close to the initial pressure, replace the secondary filter.
→See Section 6.3 on page 17 for details on filter replacement.
④初期圧登録後、配管を変えた場合やフィルタを全て交換された場合(排気フィルタ除く)は、再度表示切替ボタン
を2秒間長押して初期圧をリセットしてくだい。
If the duct or all filters (excluding the exhaust filter) are replaced after the initial pressure is registered,
press and hold the Display Selector button for 2 seconds again to reset the initial pressure.
Press and hold for 2 seconds again
Changes from constant lighting to flashing
目詰まりお知らせ「Ｃ.ＣＣ」サインを適正のポイントで点滅させるために
4.6①の初期圧のリセットは、必ず行ってください。
Be sure to reset the initial pressure as described in Section 4.6①to ensure that the
“C.CC” clog sign flashes at an appropriate point.
差圧表示モード時のみ、「C.CC」が表示されます。
“C.CC” is displayed when the equipment is in Differential Pressure Display mode.
交互点滅
Ⅱ.点灯から点滅へ
Ⅰ.再度 2秒間長押し
Alternate flashing

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
13
4.7設定値変更(閾値)と初期圧の登録確認ついて
Confirmation of setting (threshold) change and initial pressure registration
目詰まりお知らせサイン「Ｃ.ＣＣ」を表示させるタイミングを任意で変更できます。
The timing of the display of “C.CC” clog sign can be changed by the user.
①設定値変更ボタンを 2秒間長押し、設定値変更モードに移行してください。
Press and hold the Setting Change button for 2 seconds to activate the Setting Change mode.
Press and hold for 2 seconds
Remains lit
※標準出荷設定値は、「050」になります。
* The default setting is “050”.
②設定値変更ボタンを押し 30～70 の間で設定を行ってください。
※出荷時 50→40→30→初期圧→70→60 の順に切り替わります。
※30 の次に登録した初期圧が確認できます。
値を下げれば、目詰まりお知らせのタイミングが遅くなり、値を上げれば早くなります。
Press the Setting Change button and set a value in the range of 30 to 70.
*In delivered products, the indication changes in the following sequence: 50→40→30→
Initial pressure→70→60.
*The registered initial pressure is displayed after “30”.
*Decreasing the value delays the clog sign display timing. Increasing the value advances the display
timing.
Each press changes the setting value
The initial pressure is displayed after”030”
設定した任意の能力レベルを変更した
場合、設定したタイミングは、自動設定
されます。
If the set capacity level is changed
by the user, a new timing will be
automatically set.
Delayed timing Advanced timing
③任意の値で設定した後は、設定値変更ボタンを 2秒間長押し、通常モードに移行してください。
※初期圧が表示されている時に、設定値変更ボタンを 2秒間長押した場合、設定値変更されずに
通常モードに移行します。
After changing the setting, press and hold the Setting Change button for 2 seconds to return
to Normal mode.
*If the Setting Change button is pressed and held for 2 seconds while the initial pressure is
displayed, the setting will not be changed and the mode will return to Normal mode.
1回押すごとに値を変更
Ⅰ.2 秒間長押し
Ⅱ.点灯
タイミングが遅い
い
タイミングが早い
い
030 の次に初期圧

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
14
4.8 吸引力低下お知らせサイン「E.EE」について ※この機能を使う場合、4.6を行わないで下さい。
About the “E.EE” low suction power sign
①吸込口や配管、フィルタ等の圧力損失が高く、風量が低下している場合「E.EE」の吸引力低下お知らせサイン
と現状圧力が表示されます。→対策方法の詳細は、20 ページ 7⑤項を参照ください。
※12 ページ 4.6①の初期圧を登録されている場合「E.EE」の表示はしません。
※吸込圧力表示時のみ表示されます。
If the pressure loss in the duct is large and the airflow volume is low, the “E.EE” low suction power sign
and current pressure will be displayed. →See Section 7 ⑤on page 19 for corrective action.
*When the initial pressure was registered as described in 4.6①on page 12, “E.EE” will not be displayed.
*This indication appears only when the suction pressure is displayed.
5別売リモートケーブルについて Remote Cable (Sold Separately)
5.1 電気回路図 Electrical circuit diagram
Inductor
(Install a noise limiter (approx. 33Ω+0.1μF)
or diode if a relay is added)
リモート運転
Remote operation switch
リモートモード移行
（ON 時に遠隔操作可能、この時パネル操作は不可）
Shifting to remote mode
(Remote control is possible in the ON, and the panel
is impossible to control at this time.)
②圧力アナログ信号 出力 ≧4.7ｋΩ ※温度補正なし
Ｐｒｅｓｓｕｒｅ analog output ：Output impedance 4.7kΩ
Temperature correction is not provided.
参照例 Reference example
インダクター（リレー等）を付加する場合は出力端子
（端子番号 3・5・6）にノイズリミッター（約 33Ω＋0.1μ
F）を付けて下さい
Attach a noise limiter (Approximately 33Ω＋0.1μ
F) to the output terminals(Nos.1.2 and 3)
When adding inductors(uch as relays)
インダクタ（リレー等を付加する場合は、ノイズリミッター
（約 33Ω+0.1μF）又は、ダイオード等を付けて下さい。
LOAD
LOAD
+側
1
４
2
3
5
6
8
LOAD
LOAD
LOAD
DC 1～5V
耐圧 DC 50V
100mmA以下
DC 0～5V
運転信号
Operation output signal
運転入力信号
Operation input signal
遠隔操作切替信号
Remote-control operation
switching signal
運転圧力信号
Operation pressure signal
フィルタ目詰信号
Clogging filter signal
GND
7
GND
能力レベル変更入力信号
Ability level change input signal
異常信号
anomalous signal detection
交互点滅
Alternate flashing

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
15
5.2 各線の色と信号について Color and signal of each wire
入力 INPUT ：① 接点入力(無電圧接点)Contact input
インピーダンス Impedance 1.0ｋΩ
出力 OUTPUT：③～⑥（④除く）オープンコレクタ Open collector
耐圧 Voltage resistance 50Ｖ（≦100 mA）

入力電圧範囲 ：⑦ 電圧入力 0～5V
Input voltage range: ⑦Voltage input of 0 to 5V
インピーダンス 10.0ｋΩ ※+5.0V 以上印加させないでください。
Impedance: 10.0ｋΩ *Do not apply voltage exceeding +5.0V.
＜7番ピンの印加電圧閾値表＞
能力レベル
Capacity level
電圧(DCV)
Voltage(VDC)
1
0.6～1.1
2
1.2～1.7
3
1.8～2.3
4
2.4～2.9
5
3.0～3.5
6
3.6～4.1
7
4.2～5.0
※誤差が±4%ある為、電圧を設定する際は、各レベルの中点の
電圧を印加してください。
*When setting the voltage, apply a mid-point voltage value
for each level since the error range is ±4%.
線色
Wire color
PIN
NO.
信号名称 Signal name
役割 Role
黒
Black
①
運転入力信号
Operation input signal
遠隔信号(入力)
Remote signals
④⑧を短絡後、①を短絡して運転を開始します
After short-circuiting pins④and⑧、short-circuit pin①to start
operation.
赤/白
Red/white
④
遠隔操作切替信号
Remote-control operation
switching signal
④と⑧を短絡してリモート操作に移行させます
短絡するとタッチパネルの操作はできなくなります
Short-circuits the wires [4] and [8] to start remote operation.
The AT panel is disabled while the wires [4] and [8] are
short-circuited.
黄
Yellow
⑦
能力レベル変更
Change capacity level
⑦と⑧の間で、0~5Ｖの電圧を印加する事で能力レベル
を変更することが出来ます。
The capacity level can be changed by applying a
voltage of 0 to 5V between pins ⑦and⑧.
黄/白
Yellow /white
⑧
Ｇｎｄ
黒/白
Black/White
②
運転圧力信号
Operation pressure signal
出力信号
Output signals
現在の運転圧力を取り出します
Transfers the current operation output.
アナログ信号 Analog signal（1～5V）
インピーダンス Impedance （≧4.7ｋΩ）
赤
Red
③
フィルタ目詰出力信号
Filter clogging output signal
目詰まり信号を取り出します
Transfers the clogging signal.
オープンコレクタ出力；NPN
Open collector output
緑
Green
⑤
運転出力信号
Operation output signal
運転信号（ＯＮランプ）を取り出します
Transfers the operation signal (ON indicator lamp).
オープンコレクタ出力；NPN
Open collector output
緑/白
Green/White
⑥
異常信号
Abnormality signal
異常信号を取り出します
Transfers the ”Abnormality “signal
オープンコレクタ出力；NPN
Open collector output
0
0
1
2
3
4
5
6
7
1
2
3
4
5
6
能力レベル
Capacity level
電圧(DCV)Voltage(VDC)

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
16
5.3 遠隔操作と本体操作について Remote operation and operation from main body
遠隔操作で ON/OFF する場合は、④と⑧を短絡させておきます。
①を短絡→ON
①を短絡しない→OFF
（「各線の色と信号について」の表を参照ください）
Short-circuit between pin①and pin ④⑧ for remote ON/OFF.
Pin①is short-circuited.→ON
Pin①is not short-circuited.→OFF
(Refer to the table, “ Wire colors and signals”)
Pin①
Pin⑧
Pin④
Keep pins④and⑧short-circuited.
Short-circuit pin①and pins ④⑧for ON/OFF
本体操作で ON/OFF して信号を取り出す場合は、④と⑧を短絡させないでください。
「5.2各線の色と信号について」の説明に従い、必要な出力信号を取り出して下さい。
Do not short-circuit the wires [4] and [8] each other when transferring signals by turning ON and
OFF the dust collector from the main body.
Transfer required output signals in accordance with the explanation in “5.2 Color and signal of each
wire”
リモート操作移行中に本体側で能力レベルを変更する場合は、⑦ピンに印加していない状態で
本体 AT パネルの ON ボタンを押しながら Lo, Hi で変更することが可能です。
遠隔操作で、（⑦ピン）能力レベルの変更を行っている場合、本体側での能力レベル変更は不可となります。
To change the capacity level using the buttons on the main unit when switching to remote operation,
check that pin⑦is not shorted-circuited, then press and hold the ON button on the AT panel of the
main unit, and press the Lo or Hi button.
If the capacity level (pin⑦is being changed by remote control, the buttons on the main unit cannot
be used to change the capacity level.
能力レベルを変更する時にレベルが記憶される為、万が一主電源を切っても前回使用レベルを
記憶しています。
When the capacity level is changed, the set level is stored in memory. The set capacity level
remains in memory even after the main power switch is turned off.
短時間で、主電源を ON/OFF するとモータの故障の原因となりますので、AT パネ
ル側で ON/OFF してください。
If the main power is turned ON/OFF in short intervals, the motor may malfunction.
Be sure to turn the main power ON/OFF at the AT panel.
3分未満での頻繁な ON/OFF操作、特に 30秒未満で操作をされますと、故障の原
因となります。必ず 3分以上のインターバルを置いてから ON/OFF の操作をしてくだ
さい。
It causes the trouble if ON/OFF is frequently operated within 3 minutes,
particularly thereunder 30 seconds. Operate ON/OFF after more than 3
minutes interval.
①ピン
④⑧ピンに①ピンを短絡して ON/OFF する
④と⑧を短絡させておきます。
④ピン
⑧ピン

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
17
6保守・点検 Maintenance and Inspection
6.1 保守点検時の注意事項 Cautions on maintenance and inspection
6.2 フィルタの交換時期について Filter replacement timing
目詰まりした場合、「Ｃ.ＣＣ」の目詰まりお知らせサインが点灯しましたら、１次フィルタを交換してください。
また、１次フィルタを交換しても、目詰まりサインが消えないときには、２次フィルタを交換してください。
If the filter replacement indicator lamp does not turn OFF even after replacement of the primary filter
(filter bag), replace the secondary filter.
6.3 １次、2次フィルタの交換 Replacement of primary and secondary filters
点検時は必ず電源を切り、コンセントからプラグを抜いて、電路遮断を
行ってください。
Make sure to turn OFF the main power, and disconnect the power plug
from the electrical outlet to cut off the electricity before starting
inspection.
摩耗や破損したフィルタをそのまま使用すると、吸込んだ粉塵を大気に再飛
散させ、電気部品の損傷となります。
機械の故障、事故を未然に防ぎ、
末永くご使用頂けますよう、点検、手入れは必ず行ってください。
Using a worn or damaged filter will release sucked dust to the
atmosphere, and damage electrical parts.
Make sure to inspect and maintain, to prevent failures and accidents in
the product and to use the product for a long time.
フィルタの交換時は、電源を切り、
コンセントからプラグを抜いて、電路遮断を行ってください。
Make sure to turn OFF the power, and disconnect the power plug from
the electrical outlet before starting inspection.
①フィルタケースのパッチン錠を外します
Release the snap locks of the filter case.
③フィルタケースから 1次フィルタを取り外します。
1次フィルタはフィルタケースの円筒パイプに、
フィルタ紙パッキン部を差し込んでいます。
Remove the primary filter from the filter case.
(The paper packing of the primary filter is inserted into
the cylindrical pipe of the filter case. Pull the paper
packing toward you to remove the primary filter.)
②フィルタケースを開け、2次フィルタを取り外す。フィルタケ
ースとフィルタのスキマ（左右）にマイナスドライバーを差し込
むと容易にフィルタが取り外せます。
Open the filter case, and remove the secondary filter.
(Insert screwdrivers into the clearance (on the left and
right sides) between the filter case and the filter to
remove the filter easily.)

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
18
6.4 排気フィルタの交換 Replacement of exhaust filter
6.5 ヒューズについて Fuse
内部機器のトラブルによる過電流で、ヒューズが切れた時には、ヒューズを交換して下さい。
When the fuse is blown by excessive current generated by a trouble in the internal equipment, replace it.
フィルタ取り付けは、裏･表を間違えないで下さい。
（フィルタ格子の枠が排気側です。）
Do not confuse the back and front of the filter.
(The filter grid frame should be located on the exhaust side.)
交換ヒューズ Applicable fuse
CKU-080AT2-HC
5A
CKU-080AT2-HC（-T,-CE）
3A
CKU-240AT2-HC
5A
CKU-240AT2-HC （-T,-CE）
5A
CKU-450AT2-HC
10A（×2）
CKU-450AT2-HC (-T,-CE)
8A（×2）
ヒューズは、電源スイッチの左側の黒いボックスの中にあります。
The fuse is accommodated inside the black box provided on
the left side of the MAIN POWER switch.
①パッチン錠左右の２ヶ所を外します
Release two snap locks on the left and
right sides.
②排気口扉を外し、排気フィルタを取り出します
Remove the exhaust port door, and take out the exhaust filter.
黒いボックスを引き抜き、中に入っているヒューズを交換してください。
Pull out the black box provided on the left side of the MAIN
POWER switch, and replace the fuse.
If the black box is not removed easily, carefully hook it and pull it
forward with a slotted screwdriver.
※CKU-450AT2-HC(-T,-CE)
引き出せません
Not pull it out.
先の細いもので突き
出して下さい
Push the fuse
with a thin rod,
and replace the fuse

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
19
6.6 日常点検 Daily inspection
点検項目
Inspection item
頻度
Frequency
点検内容
Description
フィルタケース
Filter case
運転前
Before operation
完全に閉じているか
Is the case closed completely?
排気の状態
Exhaust status
１回／日
Once/day
排気口が閉ざされていないか
Is the exhaust port unclogged?
本体の振動
Vibrations of main body
１回／日
Once/day
異常振動、異常音がないか
設置レベルは出ているか
Are no abnormal vibrations or sounds
generated?
Is the installation level correct?
フィルタの取り付け状態
Filter installation status
１回／月
Once/month
フィルタ取り付けが緩んでいないか
Are the filters installed securely?
フィルタ目詰まり状態
（吸引力確認）
Filter clogged status
(Suction force check)
運転時
During operation
吸込みホース端の吸引力は適切か
目詰まり信号は表示されていないか
Does the suction hose end offer proper
suction force?
Is the clogging indicator displayed?

チコーエアーテック株式会社
Copyright CHIKO AIRTEC CO., LTD. 2013
20
7正常に作動しない場合の対策 Countermeasures against Abnormal
Operation
故障現象
Failure phenomenon
原因
Cause
対策・方法
Countermeasures
①モ－タが起動しない。
運転中に突然停止した。
The motor is not started.
The motor stops suddenly
during operation.
電源が入っていない
The power is not turned ON.
電源を入れる
Turn ON the power.
モータ焼け
Motor seizing
モータ交換（修理依頼願います）
Replace the motor. (Ask for repair.)
過負荷・異常温度
により、停止した。
The motor stops due to
overload or abnormal
temperature.
[1] 排気口/吸引口が塞がれていないか確認
（完全にふさがれると異常ランプが点灯します）
Check whether the exhaust port and suction
port are not clogged.
(When they are fully clogged, the warning lamp
is turned on.)
[2] 定格電圧の確認。
（タコ足配線になっていないか）
Confirm the rated voltage.
(Confirm that a star-burst connection of several
plugs in one outlet is not adopted.)
[3] フィルタの目詰まりによりモータが過熱していないか
確認。
Confirm that the motor is not overheated by
clogged filters.
（１）～（3）の確認後、原因を取り除き、リセットスイッチを
押す。（リセットは、主電源スイッチの入切でもできます）
リセットしても、運転が再開できない場合は、モータの温度
サーモスタッドが働いている可能性がありますので、主電
源を切り、30 分経過してから、運転を開始してください。
After checking (1) to (3) above, remove the cause of
error, and press the RESET switch. (Or turn OFF
and ON the MAIN POWER switch to reset the error
status. Start the operation 30 minutes later.)
ヒューズが切れた
Fuses are blown out
ヒューズを交換する（ヒューズについて参照）
Replace fuses. (Refer to “Fuse”)
②吸引力低下
The suction force is
deteriorated.
フィルタの目詰まり
Filters are clogged.
フィルタ交換
（目詰まりを放置すると③④の故障となります）
Replace filters.
(Clogged filters lead to the failures [3] and [4] below.)
③粒子吹きもれ
Particles are not blown
completely.
フィルタ取り付け不良
Filters are not installed
correctly.
フィルタの取付け
Install filters correctly
フィルタの破損、寿命
Filters are damaged, or
their life is expired.
フィルタ交換
Replace filters
フィルタの目詰まり
Filters are clogged.
フィルタ交換
Replace filters.
④送風機異常音、
異常振動
The blower is generating
abnormal sounds or
abnormal vibrations
ブロア内への異物混入
Foreign substances have
entered the blower.
修理依頼願います
Ask for repair.
電動機軸受けの破損
The motor bearing is
damaged.
電動機交換（修理依頼願います）
Replace the motor. (Ask for repair.)
⑤「E.EE」が表示した場合
When “E.EE” is displayed
フィルタ目詰まり、若しくは配
管、吸込口の圧力損失が高
いため、風量低下している
Filters are clogged or Large
pressure loss in the duct is
causing a decrease in airflow
volume
[1] フィルタを交換する
[2] 配管を最短距離にする
[3] 配管径を大きくする
[4] 吸引口の開口を広げる
[1] Replace filters.
[2] Make the duct as short as possible.
[3] Increase the duct diameter
[4] Widen the opening suction port
⑥異常ランプが点灯した
場合
When the Abnormality
lamp lights
異常温度又は、インバーター
に（過負荷など）異常が発生
した。
Temperature error or
inverter error(such as
overload occurred).
電源を再投入してください。復帰しない場合は、メーカに
お問い合わせください。
Turn off the equipment, then turn it on again.
If the lamp is not reset, contact the manufacturer.
