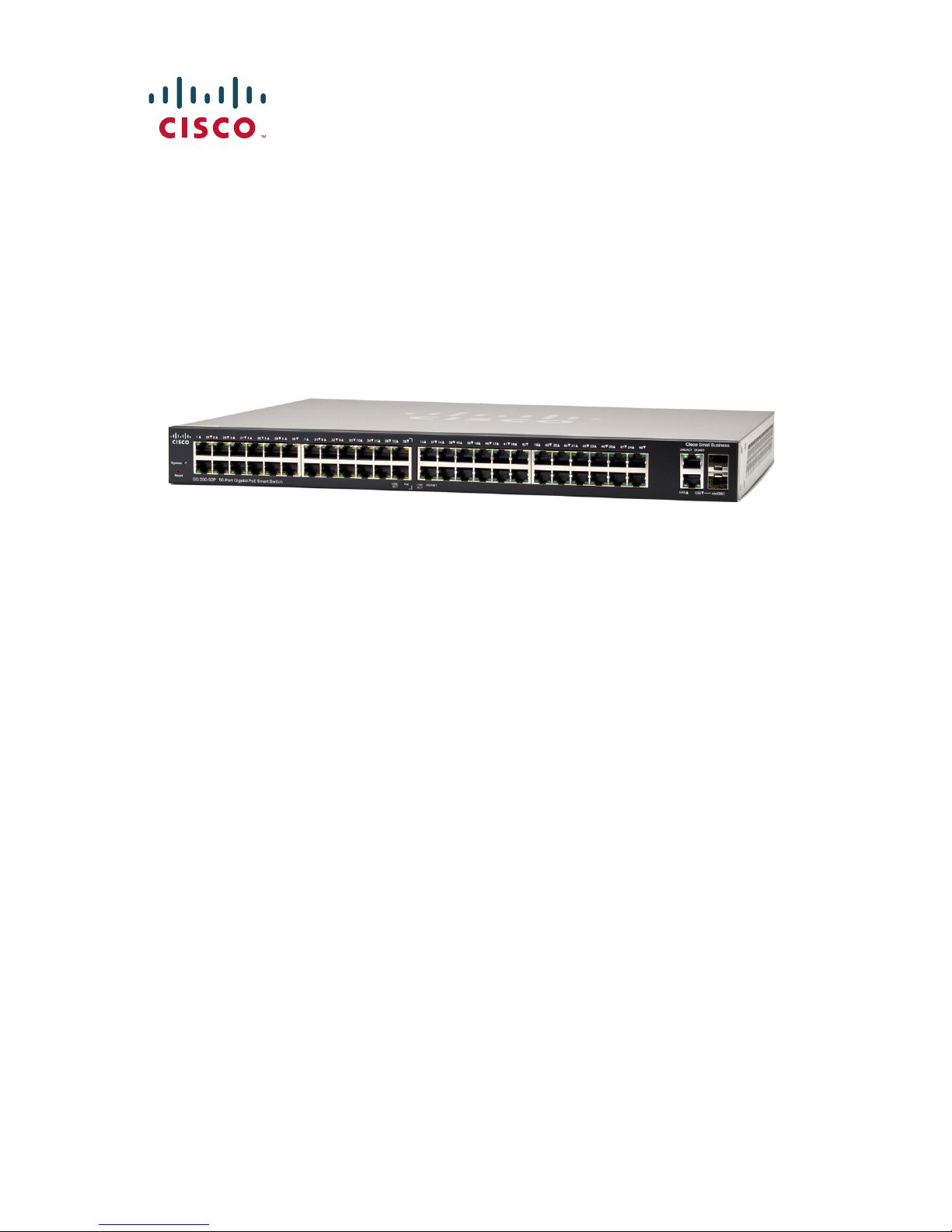

Cisco Small Business
200 Series Smart Switches

2 200 Series Smart Switches
Welcome
Thank you for choosing the Cisco 200 Series Smart Switch, a Cisco Small
Business network communications device. This device is designed to be
operational right out-of-the-box as a standard bridge. In the default
configuration, it will forward packets between connecting devices after
powered up.
Package Contents
•Cisco SF 200-24, SF 200-24P, SF 200-48, SF 200-48P, SG 200-18, SG
200-26, SG 200-26P, SG 200-50, or SG 200-50P Smart Switch.
•Rackmount Kit.
•Power Cord.
•This Quick Start Guide.
•Product CD.
This guide will familiarize you with the layout of the smart switch and
describe how to deploy the device in your network. For additional
information, see www.cisco.com/smb.
Mounting the Cisco Switch
There are two ways to mount the switch:
• Set the switch on a flat surface.
• Mount the switch in a standard rack (1 rack unit high).
Do not mount the device in a location where any of the following conditions
exist:
High Ambient Temperature—The ambient temperature must not
exceed 104 degrees Fahrenheit (40 degrees Centigrade).
Reduced Air Flow—Both side panels must be unobstructed to prevent
overheating.
Mechanical Overloading—The device must be level, stable, and
secure to prevent it from sliding or shifting out-of-position.
Circuit Overloading—Adding the device to the power outlet must not
overload that circuit.
1

200 Series Smart Switches 3
Rack-Mount Placement
If your switch is rack-mount capable, it will come with a rack-mount kit. To
rack-mount the switch in any standard rack, attach the brackets to the
sides of the switch with the supplied hardware and secure the brackets.
CAUTION For stability, load the rack from the bottom to the top, with the
heaviest devices on the bottom. A top-heavy rack is likely to
be unstable and might tip over.
Connecting Network Devices
To connect the smart switch to the network:
STEP 1Connect the Ethernet cable to the Ethernet port of a computer,
printer, network storage, or other network device.
STEP 2Connect the other end of the Ethernet cable to one of the
numbered smart switch Ethernet ports.
The LED of the port lights if the device connected is active. Refer to
Features of the Cisco Small Business Smart Switch, page 7 for
details about the different ports and LEDs on each switch.
STEP 3Repeat Step 1 and Step 2 for each device you want to connect to
the smart switch.
NOTE Cisco recommends using Cat5 or better cable for Gigabit
connectivity. When you connect your network devices, do not exceed
the maximum cabling distance of 328 feet (100 meters). It can take up to
one minute for attached devices or the LAN to be operational after they
are connected. This is normal behavior.
Power over Ethernet Considerations
If your switch is one of the Power over Ethernet (PoE) models, consider the
following power requirement:
•As a Power Sourcing Equipment (PSE) device, the switch can deliver a
maximum of 15.4 Watts per PoE port to a Powered Device (PD).
2

4 200 Series Smart Switches
PoE is available on the following ports:
Use the following table to determine the total power budget available for
all devices on your switch.
Configuring the Cisco Small Business
Smart Switch
Before You Begin
Verify that a computer with Microsoft Internet Explorer (version 6 or higher)
or Firefox (version 2.0 or higher) is available.
Accessing and Managing Your Switch Using the Web-
Based Interface
In order to access the switch with a web-based interface, you must know
the management IP address of the switch. The default configuration of the
switch is to use its factory default IP address of 192.168.1.254 until it has
obtained an IP address from a DHCP server, or it has been changed to a
static IP address.
When the switch is using the factory default IP address, its System LED
flashes continuously. When the switch is using a DHCP assigned IP
address or an administrator configured static IP address, the System LED
lights steady.
NOTE If the smart switch IP address is changed, either by a DHCP server
or manually, your access to the smart switch will be lost and you must
use the new IP address to configure the device.
To configure the smart switch:
STEP 1Power on the computer and the switch.
STEP 2Connect the computer to the switch. You can connect to the same
IP subnet as the switch by connecting them directly with an
Model Ports
SF 200-24P and SG 200-26P 1—6 and 13—18
SF 200-48P and SG 200-50P 1—12 and 25—36
Model Power Dedicated to PoE
SF 200-24P 100 Watts
SF 200-48P 180 Watts
SG 200-26P 100 Watts
SG 200-50P 180 Watts
3

200 Series Smart Switches 5
Ethernet cable, or by connecting to the same LAN where the
switch is located through other switches. You can also connect
your computer to the switch from another IP subnet through one or
more IP routers.
STEP 3Set up the IP configuration on your computer.
a. If the switch is using the default static IP address of
192.168.1.254, you must choose an IP address in the range of
192.168.1.1—192.168.1.253 that is not already being used by
another device.
b. If the IP addresses will be assigned by DHCP, make sure your
DHCP server is running and can be reached from the switch
and the computer. You might need to disconnect and
reconnect the devices for them to discover their new IP
addresses from the DHCP server.
NOTE Details on how to change the IP address on your computer
depend upon the type of architecture and operating system you are
using. See your computer’s local Help and Support functionality and
search for “IP Addressing.”
STEP 4Open a Web browser window. If you are prompted to install an
Active-X plug-in when connecting to the device, follow the
prompts to accept the plug-in.
STEP 5Enter the switch IP address in the address bar and press Enter. For
example, http://192.168.1.254.
The Smart Switch Login page
displays.
STEP 6Enter the login information:
Username is cisco
Default password is cisco (passwords are case sensitive)
STEP 7If this is the first time that you have logged on with the default
username and password, the
Change Password page opens. Enter
a new administrator password and then click Apply.
CAUTION Make sure that any configuration changes that you made are
saved before exiting from the web-based interface by
clicking on the Save icon, then clicking Apply. Exiting before
you save your configuration will result in all changes being
lost.
The Getting Started window displays. You are now ready to configure the
switch. Refer to the
Cisco Small Business Smart Switch Administration
Guide
for further information.

6 200 Series Smart Switches
Troubleshoot Your Connection
If you cannot access your switch from the web-based interface, the switch
might not be reachable from your computer. You can test network
connections by using the ping command. The following section shows
how to use “ping” in a Windows environment:
STEP 1Open a command window by using Start > Run and enter cmd.
STEP 2At the Command window prompt enter ping and the smart switch
IP address. For example ping 192.168.1.254 (the default IP
address of the smart switch).
If you can reach the switch, you should get a reply similar to the
following:
Pinging 192.168.1.254 with 32 bytes of data:
Reply from 192.168.1.254: bytes=32 time<1ms TTL=128
If you cannot reach the switch, you should get a reply similar to the
following:
Pinging 192.168.1.254 with 32 bytes of data:
Request timed out.
Possible Causes and Resolutions
No Power:
Power up the switch and your computer if they are turned off.
Bad Ethernet connection:
Check the LEDs for proper indications. Check the connectors of the
Ethernet cable to ensure they are firmly plugged into the switch and
your computer.
Wrong or conflicting IP address:
Make sure that you are using the correct IP address of the switch. You
can verify the current IP address of the switch with your network
administrator. The System LED provides an indication of where the
switch received the IP address, see Section 4 for details.
Make sure that no other device is using the same IP address as the
switch.
No IP route:
If the switch and your computer are in different IP subnets, you need
one or more routers to route the packets between the two subnets.

200 Series Smart Switches 7
Unusually long access time:
Due to the spanning tree loop detection logic, adding new connections
might take 30 to 60 seconds for the affected interfaces and/or LAN to
become operational.
Features of the Cisco Small Business
Smart Switch
This section describes the exterior of the smart switches including ports,
LEDs, and connections. Not all models will have all of the features
described.
Ports
RJ-45 Ethernet Ports—Use these ports to connect network devices, such
as computers, printers, and access points, to the switch.
MiniGBIC (if present)—The miniGBIC (gigabit interface converter) ports are
connection points for miniGBIC modules, so the smart switch can uplink to
other switches by using optical fiber.
•MiniGBIC ports are compatible with Cisco miniGBIC modules MGBSX1,
MGBLH1, MGBLX1, MGBBX1, MFELX1, MFEFX1, and MFEBX1, as well
as other brands of miniGBIC modules.
• MiniGBIC interface is a combination port, shared with one other RJ-45
interface. When the MiniGBIC is active, the adjacent RJ-45 port is
disabled.
•The LEDs of the corresponding RJ-45 port flashes green to respond to
the miniGBIC interface traffic.
4

8 200 Series Smart Switches
LEDs
System LED—(Green) Lights steady when the switch is powered on, and
flashes when booting, performing self tests, and acquiring an IP address. If
the LED flashes amber, the switch has detected a hardware failure.
LINK/ACT LED—(Green) Located on the left of the port. Lights steady
when a link between the corresponding port and another device is
detected. Flashes when the port is passing traffic.
NOTE The System and LINK/ACT LEDs are on each model of the switch.
The following LEDs are only present on switch models that have those
capabilities:
PoE (if present)—(Amber) Located on the right of the port. Lights steady to
indicate that power is being supplied to a device attached to the
corresponding port.
100M LED (if present)—(Green) Located on the right of the port. Lights
steady when another device is connected to the port, is powered on, and a
100 Mbps link is established between the devices. When the LED is off, the
connection speed is under 100 Mbps or nothing is cabled to the port.
Gigabit LED (if present)—(Green) Located on the right of the port. Lights
steady when another device is connected to the port, is powered on, and a
1000 Mbps link is established between the devices. When the LED is off,
the connection speed is under 1000 Mbps or nothing is cabled to the port.
MiniGBIC (if present)—(Green) Located on the right of the port. Lights
steady when a connection is made through the shared RJ-45 port. Flashes
when the port is passing traffic.
Additional Features
The switch might also have a reset button. The switch can be reset by
inserting a pin or paper clip into the reset opening. See “Returning the
Device to the Factory Default Settings” for details.

200 Series Smart Switches 9
Back Panel
The power port is located on the back panel of the smart switch.
Returning the Device to the Factory
Default Settings
To use the Reset button to reboot or reset the smart switch, do the
following:
•Toreboot the smart switch, press the Reset button for less than 10
seconds.
•To restore the smart switch configuration to the factory default
settings:
1. Disconnect the smart switch from the network or disable all DHCP
servers on your network.
2. With the power on, press and hold the Reset button for more than
10 seconds.
5

10 200 Series Smart Switches
Where to Go From Here
Support
Cisco Small Business Support
Community
www.cisco.com/go/smallbizsupport
Cisco Small Business Support
and Resources
www.cisco.com/go/smallbizhelp
Phone Support Contacts www.cisco.com/en/US/support/tsd_cisco_
small_business_support_center_contacts.html
Cisco Small Business Firmware
Downloads
www.cisco.com/go/smallbizfirmware
Select a link to download firmware for Cisco
Small Business Products. No login is required.
Downloads for all other Cisco Small Business
products, including Network Storage Systems,
are available in the Download area on
Cisco.com at www.cisco.com/go/software
(registration/login required).
Product Documentation
Cisco Small Business Smart
Switches
www.cisco.com/go/smallbizsmartswitches
200 Series Smart Switches
Quick Start Guide
www.cisco.com/en/US/docs/switches/lan/
csbss/sf20x_sg20x/quick_start/78-19501-
01.pdf
200 Series Smart Switches
Administration Guide
www.cisco.com/en/US/docs/switches/lan/
csbss/sf20x_sg20x/administration_guide/OL-
22849-01.pdf
Regulatory, Compliance, and
Safety Information
www.cisco.com/en/US/docs/switches/lan/
csbms/sfe2000/release/notes/
Class_A_Switches_RCSI.pdf
Warranty Information www.cisco.com/go/warranty
Cisco Small Business
Cisco Partner Central for Small
Business (Partner Login
Required)
www.cisco.com/web/partners/sell/smb
Cisco Small Business Home www.cisco.com/smb
6

Americas Headquarters
Cisco Systems, Inc.
170 West Tasman Drive
San Jose, CA 95134-1706
USA
http://www.cisco.com
Small Business Support US: 1-866-606-1866 (Toll Free, 24/7)
Small Business Support Global Contact Numbers
Cisco, Cisco Systems, the Cisco logo, and the Cisco Systems logo are registered trademarks
or trademarks of Cisco and/or its affiliates in the United States and certain other countries. All
other trademarks mentioned in this document or website are the property of their respective
owners. The use of the word partner does not imply a partnership relationship between Cisco
and any other company. (1002R)
© 2010 Cisco Systems, Inc. All rights reserved.

Guía de inicio rápido
Cisco para pequeñas empresas
200 Series Smart Switches

200 Series Smart Switches 13
Bienvenido
Gracias por elegir el Cisco 200 Series Smart Switch, un dispositivo de
comunicaciones de red Cisco Small Business. Este dispositivo está
diseñado y configurado de fábrica para que funcione como un puente
estándar. En la configuración predeterminada, reenviará paquetes entre
los dispositivos de conexión tras el encendido.
Contenido de la caja
•Cisco SF 200-24, SF 200-24P, SF 200-48, SF 200-48P, SG 200-18, SG
200-26, SG 200-26P, SG 200-50 o SG 200-50P Smart Switch.
•Kit de montaje en bastidor.
•Cable de alimentación eléctrica.
•Esta guía de inicio rápido.
•CD del producto.
Esta guía lo ayudará a familiarizarse con el diseño del switch inteligente y
describirá cómo implementar el dispositivo en la red. Para obtener más
información, vaya a www.cisco.com/smb.
Montaje del switch de Cisco
Existen dos maneras para montar el switch:
• Colocar el switch sobre una superficie plana.
• Instalar el switch montado en un bastidor estándar (una unidad de
bastidor de alto).
No monte el dispositivo en una ubicación donde se den una de las
siguientes condiciones:
Alta temperatura ambiente: la temperatura ambiente no debe
superar los 104 grados Fahrenheit (40 grados centígrados).
Circulación de aire reducida: ambos paneles laterales deben estar
libres para evitar el sobrecalentamiento.
Sobrecarga mecánica: el dispositivo debe estar nivelado, estable y
protegido para evitar que se deslice o que cambie de posición.
Sobrecarga del circuito: al agregar el dispositivo a un tomacorriente
no se debe sobrecargar ese circuito.
1

14 200 Series Smart Switches
Ubicación de montaje en bastidor
Si el switch se puede montar en un bastidor, incluirá un kit de montaje en
bastidor. Para montar el switch en un bastidor estándar, conecte los soportes
a los costados del switch con el hardware suministrado y ajuste los soportes.
PRECAUCIÓN Para mayor estabilidad, cargue el bastidor desde abajo
hacia arriba con los dispositivos más pesados en la parte
inferior. Si coloca un bastidor con mucho peso en la parte
superior es probable que se desestabilice y se caiga.
Conexión de dispositivos de red
Para conectar el switch inteligente a la red:
PASO1Conecte el cable Ethernet al puerto Ethernet de una computadora,
impresora, un dispositivo de almacenamiento de red u otro
dispositivo de red.
PASO2Conecte el otro extremo del cable Ethernet a uno de los puertos
Ethernet numerados del switch inteligente.
El indicador LED del puerto se enciende si el dispositivo
conectado está activo. Consulte Características del Cisco Small
Business Smart Switch, página 18 para obtener más información
sobre los distintos puertos e indicadores LED de cada switch.
PASO3Repita el Paso 1 y el Paso 2 para cada dispositivo que desee
conectar al switch inteligente.
NOTA Cisco recomienda usar Cat5 o un cable superior para la
conectividad Gigabit. Al conectar los dispositivos de red, no exceda la
distancia de cableado máxima de 328 pies (100 metros). Los
dispositivos adjuntos o la red LAN pueden tardar un minuto en funcionar
luego de ser conectados. Éste es el comportamiento normal.
Consideraciones de la alimentación por Ethernet
Si el switch es uno de los modelos de alimentación por Ethernet (PoE),
tenga en cuenta los siguientes requisitos de alimentación:
•Como dispositivo de equipamiento de fuente de alimentación (PSE), el
switch puede ofrecer un máximo de 15,4 vatios por puerto PoE a un
dispositivo alimentado (PD).
2

200 Series Smart Switches 15
PoE está disponible en los siguientes puertos:
Use la siguiente tabla para determinar el presupuesto de alimentación total
que está disponible para todos los dispositivos de su switch.
Configuración del Cisco Small Business
Smart Switch
Antes de comenzar
Asegúrese de contar con una computadora con Microsoft Internet
Explorer (versión 6 o superior) o Firefox (versión 2.0 o superior).
Acceso y administración del switch mediante la interfaz
basada en la Web
Para obtener acceso al switch con una interfaz basada en la Web, deberá
conocer la dirección IP de administración del switch. La configuración
predeterminada del switch es usar la dirección IP predeterminada de
fábrica de 192.168.1.254 hasta tanto se obtenga una dirección IP de un
servidor DHCP o hasta que se haya cambiado a una dirección IP estática.
Si el switch usa la dirección IP predeterminada de fábrica, el indicador LED
del sistema parpadea continuamente. Si el switch usa una dirección IP
asignada por DHCP, o una dirección IP estática configurada por el
administrador, el indicador LED del sistema permanece encendido.
NOTA Si se cambia la dirección IP del switch inteligente, ya sea mediante
un servidor DHCP o manualmente, perderá la posibilidad de acceder al
switch inteligente y deberá usar una nueva dirección IP para configurar
el dispositivo.
Modelo Puertos
SF 200-24P y SG 200-26P 1—6 y 13—18
SF 200-48P y SG 200-50P 1—12 y 25—36
Modelo Energía dedicada a PoE
SF 200-24P 100 vatios
SF 200-48P 180 vatios
SG 200-26P 100 vatios
SG 200-50P 180 vatios
3

16 200 Series Smart Switches
Para configurar el switch inteligente:
PASO1Encienda la computadora y el switch.
PASO2Conecte la computadora al switch. Puede conectarla a la misma
subred IP que el switch al conectarlos directamente con un cable
Ethernet, o al conectarlos a la misma red LAN donde se encuentra
el switch a través de otros switches. También puede conectar la
computadora al switch desde otra subred IP a través de uno o más
routers IP.
PASO3Establezca la configuración IP en la computadora.
a. Si el switch usa la dirección IP estática predeterminada de
192.168.1.254, debe elegir una dirección IP en el rango de
192.168.1.1—192.168.1.253 que no esté siendo usada por otro
dispositivo.
b. Si las direcciones IP se asignarán a través de DHCP, asegúrese
de que el servidor DHCP esté en funcionamiento y que pueda
acceder a él desde el switch y la computadora. Es posible que
deba desconectar y volver a conectar los dispositivos para
que detecten las nuevas direcciones IP del servidor DHCP.
NOTA La información acerca de cómo cambiar la dirección IP de su
computadora depende del tipo de arquitectura y sistema operativo
que utilice. Use la funcionalidad de Ayuda y Soporte local de su
computadora y busque “IP Addressing” (Asignación de direcciones
IP).
PASO4Abra una ventana del navegador Web. Si se le solicita que instale
un complemento Active-X al conectar el dispositivo, siga las
instrucciones para aceptar el complemento.
PASO5Introduzca la dirección IP del switch en la barra de direcciones y
presione Enter (Intro). Por ejemplo, http://192.168.1.254.
Aparece la página de inicio de sesión del Smart Switch.
PASO6Introduzca la información de inicio de sesión:
El nombre de usuario es cisco
La contraseña predeterminada es cisco (las contraseñas
distinguen entre mayúsculas y minúsculas)
PASO7Si es la primera vez que inicia sesión con el nombre de usuario y la
contraseña predeterminados, se abre la página Change Password
(Cambiar contraseña). Introduzca una nueva contraseña de
administrador y, a continuación, haga clic en Apply (Aplicar).

200 Series Smart Switches 17
PRECAUCIÓN Asegúrese de guardar todos los cambios de configuración
que realice antes de salir de la interfaz basada en la Web, al
hacer clic en el ícono Save (Guardar) y luego en Apply
(Aplicar). Si sale antes de guardar la configuración, se
perderán todos los cambios.
Se muestra la ventana Getting Started (Inicio). Ahora está listo para
configurar el switch. Para obtener más información, consulte la
Guía de
administración del Cisco Small Business Smart Switch
.
Solución de problemas de conexión
Si no puede obtener acceso al switch desde la interfaz basada en la Web,
es posible que no pueda acceder al switch desde la computadora. Puede
probar las conexiones de red al utilizar el comando ping. El siguiente
ejemplo muestra cómo usar el “ping” en un entorno Windows:
PASO1Abra una ventana de comando al utilizar Start (Inicio) > Run
(Ejecutar) y escriba cmd.
PASO2En la ventana Command (Comando), escriba ping y la dirección IP
de switch inteligente. Por ejemplo, el comando ping 192.168.1.254
(la dirección IP predeterminada del switch inteligente).
Si puede obtener acceso al switch, debe obtener una respuesta
similar a la siguiente:
Pinging 192.168.1.254 with 32 bytes of data:
Reply from 192.168.1.254: bytes=32 time<1ms TTL=128
Si no puede obtener acceso al switch, debe obtener una
respuesta similar a la siguiente:
Pinging 192.168.1.254 with 32 bytes of data:
Request timed out.
Posibles causas y resoluciones
Sin alimentación:
Encienda el switch y la computadora si están apagados.
Mala conexión Ethernet:
Compruebe los indicadores LED para obtener las instrucciones
adecuadas. Revise los conectores del cable Ethernet para asegurarse
de que estén firmemente conectados al switch y la computadora.

18 200 Series Smart Switches
Dirección IP incorrecta o en conflicto:
Asegúrese de estar usando la dirección IP correcta del switch. Puede
verificar la dirección IP actual del switch con su administrador de red.
El indicador LED del sistema proporciona una indicación de la
ubicación desde donde el switch recibió la dirección IP. Para obtener
más información, consulte la Sección 4.
Asegúrese de que ningún otro dispositivo use la misma dirección IP
que el switch.
Sin ruta IP:
Si el switch y la computadora están en diferentes subredes IP,
necesita uno o más routers para direccionar los paquetes entre las dos
subredes.
Tiempo de acceso excesivamente prolongado:
Debido a la lógica de detección del bucle de árbol de expansión, al
agregar nuevas conexiones, las interfaces afectadas o las redes LAN
pueden tardar entre 30 y 60 segundos en comenzar a funcionar.
Características del Cisco Small
Business Smart Switch
Esta sección describe el exterior de los switches inteligentes incluidos los
puertos, los indicadores LED y las conexiones. No todos los modelos
tendrán todas las funciones que se describen.
Puertos
Puertos Ethernet RJ-45: use estos puertos para conectar dispositivos de
red, como computadoras, impresoras y puntos de acceso al switch.
MiniGBIC (si hubiera): los puertos miniGBIC (convertidor de interfaz
gigabit) son puntos de conexión para los módulos miniGBIC, para que el
switch inteligente pueda tener un vínculo ascendente con los otros
switches al usar fibra óptica.
•Los puertos MiniGBIC son compatibles con los módulos miniGBIC
MGBSX1, MGBLH1, MGBLX1, MGBBX1, MFELX1, MFEFX1 y MFEBX1 de
Cisco, además de otras marcas de módulos miniGBIC.
• La interfaz MiniGBIC es un puerto de combinación, compartido con otra
interfaz RJ-45. Si el MiniGBIC está activo, el puerto RJ-45 adyacente
está habilitado.
•Los indicadores LED del puerto RJ-45 correspondiente parpadean en
verde para responder al tráfico de interfaz miniGBIC.
4

200 Series Smart Switches 19
Indicadores
Indicador LED del sistema: se enciende en color verde de forma
permanente si el switch está encendido y parpadea en el inicio, al realizar
pruebas automáticas y al adquirir una dirección IP. Si el indicador LED
parpadea en color ámbar, el switch ha detectado una falla del hardware.
Indicador LED LINK/ACT: (verde) ubicado del lado izquierdo del puerto. Se
enciende de forma permanente si se detecta un vínculo entre el puerto
correspondiente y otro dispositivo. Parpadea si hay paso de tráfico en el
puerto.
NOTA Los indicadores LED del sistema y LINK/ACT se encuentran en el
mismo modelo del switch. Los siguientes indicadores LED sólo están
presentes en los modelos de switch que tienen esas capacidades:
PoE (si hubiera): (ámbar) ubicado del lado derecho del puerto. Se enciende
de forma permanente para indicar que el dispositivo conectado al puerto
correspondiente recibe energía.
Indicador 100M (si hubiera): (verde) ubicado del lado derecho del puerto.
Se enciende de forma permanente si hay otro dispositivo conectado al
puerto, si el switch está encendido y si se establece un vínculo de 100
Mbps entre los dispositivos. Si el indicador LED está apagado, la velocidad
de conexión es inferior a 100 Mbps o no hay ningún cable hacia el puerto.
Indicador LED Gigabit (si hubiera): (verde) ubicado del lado derecho del
puerto. Se enciende de forma permanente si hay otro dispositivo
conectado al puerto, si el switch está encendido y si se establece un
vínculo de 1000 Mbps entre los dispositivos. Si el indicador LED está
apagado, la velocidad de conexión es inferior a 1000 Mbps o no hay
ningún cable hacia el puerto.
MiniGBIC (si hubiera): (verde) ubicado del lado derecho del puerto. Se
enciende de forma permanente si la conexión se realiza a través del puerto
RJ-45 compartido. Parpadea si hay paso de tráfico en el puerto.
Características adicionales
El switch también tiene un botón de reinicio. Parar restablecer el switch,
puede insertar una clavija o un sujetapapeles en el orificio de
restablecimiento. Para obtener más información, consulte “Cómo
restablecer la configuración predeterminada de fábrica del
dispositivo”.

20 200 Series Smart Switches
Panel posterior
El puerto de encendido se encuentra en el panel posterior del switch
inteligente.
Cómo restablecer la configuración
predeterminada de fábrica del
dispositivo
Para usar el botón Reset (Restablecer) para reiniciar el switch inteligente,
haga lo siguiente:
•Parareiniciar el switch inteligente, presione el botón Reset
(Restablecer) durante 10 segundos aproximadamente.
•Para restaurar los valores predeterminados de fábrica de la
configuración del switch inteligente:
1. Desconecte el switch inteligente de la red o desactive todos los
servidores DHCP de la red.
2. Con el dispositivo encendido, mantenga presionado el botón Reset
(Reiniciar) durante al menos 10 segundos.
5
