clage M 3..7-O User manual

12.15
Gebrauchs- und Montageanleitung
Operating and installation instructions
E-Kleindurchlauferhitzer
M3..7-O
E-mini instant water heater
M 3..7-O
de > 3
en > 20
fr > 37
nl > 55
cs > 73
sk > 90
sv > 107
pt > 124

3
DE
Inhaltsverzeichnis
1. Wichtige Hinweise
1.1 Handhabung der Anleitung .....................................................4
1.2 Sicherheitshinweise ...........................................................4
2. Gerätebeschreibung
2.1 Technische Daten .............................................................6
2.2 Empfohlene Niederdruckarmaturen ..............................................6
2.2.1 Optionale Schwenkausläufe ...................................................6
2.3 Abmessungen ................................................................7
2.4 Lieferumfang .................................................................7
3. Installation
3.1 Installationsbeispiel: Übertischinstallation M/SMB .................................8
3.2 Installationsbeispiel: Duschinstallation M/BGS.....................................8
3.3 Montagehinweise .............................................................9
3.4 Wasseranschluss ..............................................................9
3.4.1 Wasseranschluss mit Armatur SMB .............................................9
3.4.2 Wasseranschluss mit Armatur BGS ............................................11
3.5 Elektroanschluss .............................................................12
3.6 Erstinbetriebnahme ..........................................................13
4. Gebrauch
4.1 Typenschild-Blende...........................................................14
4.1.1 Abnehmen der Blende.......................................................14
4.2 Einstellen der Wassermenge und Temperatur .....................................15
4.3 Wechsel des Filtersiebes.......................................................16
4.4 Entlüften....................................................................16
4.5 Reinigung und Pflege .........................................................16
5. Störungsbehebung
5.1 Selbsthilfe bei Problemen......................................................17
5.2 Ersatzteile ..................................................................18
5.3 Kundendienstadresse .........................................................18
6. Entsorgung
6.1 Demontage .................................................................19
6.2 Umwelt und Recycling ........................................................19

DE
4
Lesen Sie diese Anleitung bis zur letzten Seite sorgfältig durch, bevor Sie das Gerät ins-
tallieren oder benutzen! Bewahren Sie diese Anleitung für spätere Verwendung zusam-
men mit dem Gerät auf!
Montageanleitungen richten sich an den Fachmann, der für die Installation des Gerätes ver-
antwortlich ist. Gebrauchsanleitungen sind für den Endanwender bestimmt. Die dem Gerät
beigefügten Anleitungen entsprechen dem technischen Stand des Gerätes.
Die jeweils aktuelle Ausgabe dieser Anleitung ist online verfügbar unter: www.clage.de/
downloads
Wichtige Hinweise
• Benutzen Sie das Gerät nur, nachdem es korrekt installiert wurde und wenn
es sich in technisch einwandfreiem Zustand befindet.
• Öffnen Sie niemals das Gerät, ohne vorher die Stromzufuhr zum Gerät dau-
erhaft unterbrochen zu haben.
• Nehmen Sie am Gerät oder an den Elektro- und Wasserleitungen keine tech-
nischen Änderungen vor.
• Das Gerät muss geerdet werden.
• Beachten Sie, dass Wassertemperaturen über ca. 43°C, besonders von
Kindern, als heiß empfunden werden und ein Verbrennungsgefühl hervor-
rufen können. Bedenken Sie, dass nach längerer Durchlaufzeit auch die
Armaturen entsprechend heiß werden.
• Das Gerät ist nur für den Hausgebrauch und ähnliche Zwecke innerhalb
geschlossener Räume geeignet und darf nur zum Erwärmen von Trinkwasser
verwendet werden.
• Das Gerät darf niemals Frost ausgesetzt werden.
• Die auf dem Typenschild angegebenen Werte müssen eingehalten werden.
• Im Störungsfall schalten Sie sofort die Sicherungen aus. Bei einer
Undichtigkeit am Gerät schließen Sie sofort die Wasserzuleitung. Lassen
Sie die Störung nur vom Werkskundendienst oder einem anerkannten
Fachhandwerksbetrieb beheben.
1. Wichtige Hinweise
1.1 Handhabung der Anleitung
1.2 Sicherheitshinweise

5
DE
Wichtige Hinweise
• Dieses Gerät kann von Kindern ab 8Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt
oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden
und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von
Kindern ohne Beaufsichtigung durchgeführt werden.

DE
6

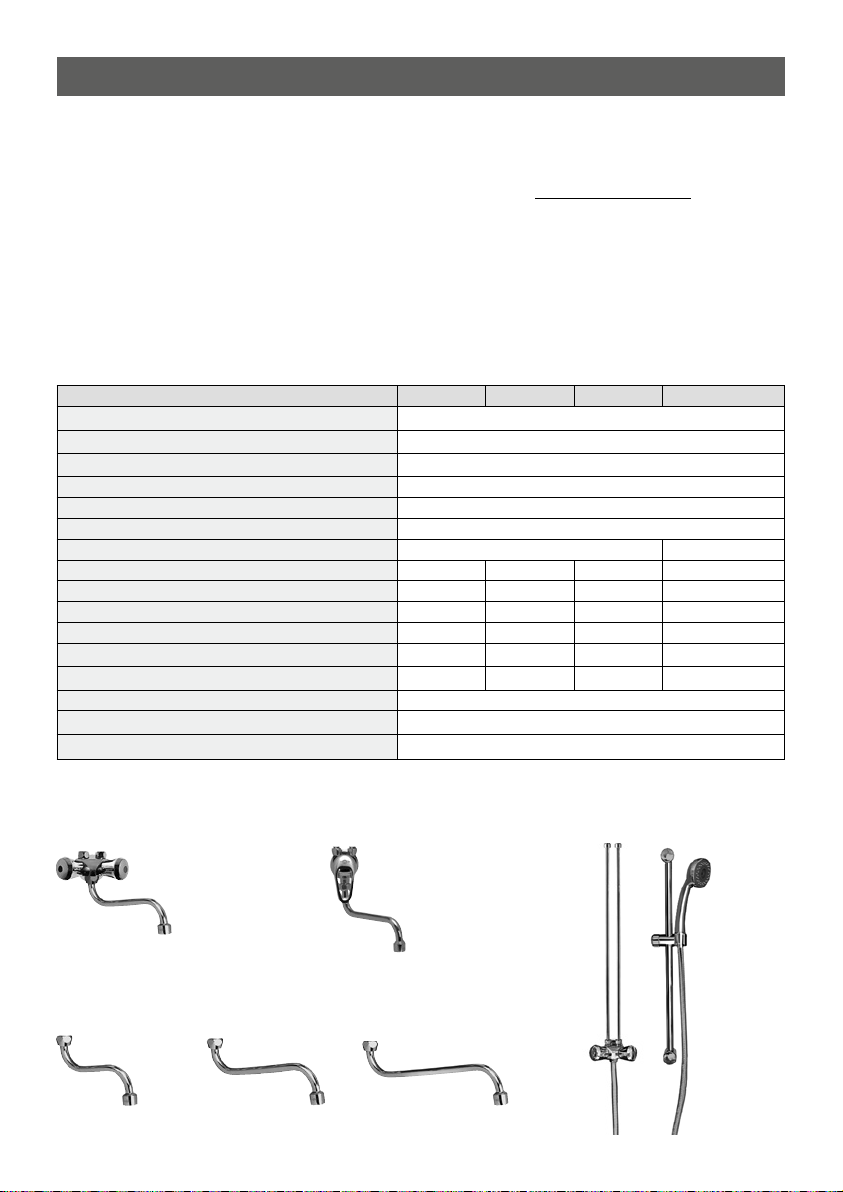

2.2 Empfohlene Niederdruckarmaturen
2.2.1 Optionale Schwenkausläufe
Gerätebeschreibung
2. Gerätebeschreibung
Dieser Klein-Durchlauferhitzer ist zur Warmwasserversorgung einer einzelnen Zapfstelle, ins-
besondere Handwaschbecken, vorgesehen und muss an einer Niederdruckarmatur installiert
werden. Mit höherer Anschlussleistung eignen sich die Geräte auch zur Versorgung einer
Küchenspüle. Mit einer speziellen Brausearmatur auch für eine einfache Dusche.
Durch Öffnen des Warmwasserventiles der Armatur schaltet der Durchlauferhitzer automatisch
ein und erwärmt das Wasser während es durch das Gerät fließt. Nur in dieser Zeit verbraucht
das Gerät Strom. Die Temperaturerhöhung ist dabei abhängig von der Durchflussmenge.
2.1 Technische Daten
Typ M 3-O M4-O M6-O M7-O
Energieeffizienzklasse A *)
Nenninhalt Liter 0,2
Zulässiger Betriebsüberdruck MPa (bar) 0 (0); Nur drucklos zu installieren!
Heissystem IES® Blankdraht-Heizsystem
Mindestwiderstand des Wassers bei 15°C 1) cm 1100
Maximale Einlauftemperatur °C 20
Nennspannung 1~ / N / PE 230 V AC 2~ / PE 400 V AC
Nennleistung kW 3,5 4,4 5,7 6,5
Nennstrom A 15,2 19,1 24,8 16,3
Mindestens erforderlicher Kabelquerschnitt mm21,5 2,5 4,0 1,5
Warmwasserleistung bei ∆t = 25K 2) l/min 2,0 2,5 3,3 3,7
Einschaltwassermenge l/min 1,3 1,8 2,2 2,4
Ausschaltwassermenge l/min 1,0 1,4 1,7 2,0
ca. Gewicht mit Wasserfüllung kg 1,5
Schutzart IP25
Kennzeichnung / Prüfzeichen siehe Typenschild
*) Die Angabe entspricht den Anforderungen für die ab September 2015 verbindliche EU-Verordnung Nr.812/2013. 1) Der spezifische Wider-
stand des Wassers kann bei Ihrem Wasserversorgungsunternehmen erfragt werden. 2) Temperaturerhöhung von z.B. 15°C auf 40°C.
SMB/ LS
Art.-Nr. 1100-04100
SME
Art.-Nr. 1100-04150 BGS
Art.-Nr.
1100-04300
LS 30
Art.-Nr. 0010-0055
LS 20
Art.-Nr. 0010-0054
LS 12
Art.-Nr. 0010-0052

7
DE
Abb. 2: »Lieferumfang«
Gerätebeschreibung
2.3 Abmessungen
Abb. 1: »Abmessungen« (Maßangaben in mm)
Metallwandhalter
Gebrauchs- und Montageanleitung
Montageschrauben und Dübel
Durchlauferhitzer
Spezial-Strahlregler
Wandhalter (nicht bei M/SMB)
Dichtungen
2.4 Lieferumfang
88 + 0..15
26
155
24,5
1111
126
186
135
30
BGS
Art.-Nr.
1100-04300

DE
8

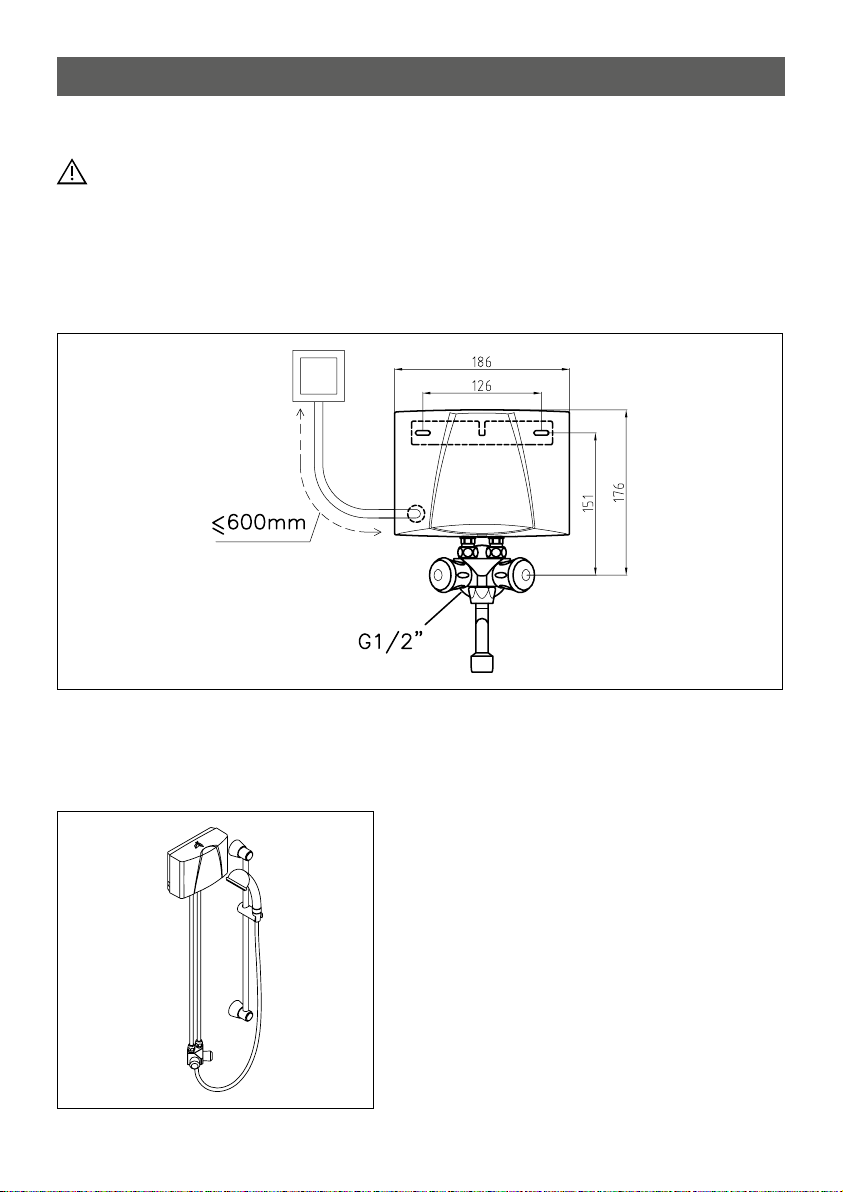

Abb. 3: »Installationskizze mit Armatur SMB«(Maßangaben in mm)
Abb. 4: »Installation mit Armatur BGS«
Montage, erste Inbetriebnahme und Wartung dieses Gerätes dürfen nur durch
einen Fachmann erfolgen, der dabei für die Beachtung der bestehenden Normen und
Installationsvorschriften voll verantwortlich ist. Wir übernehmen keine Haftung für
Schäden, die durch Nichtbeachtung dieser Anleitung entstehen!
Installation
3. Installation
3.1 Installationsbeispiel: Übertischinstallation M/SMB
3.2 Installationsbeispiel: Duschinstallation M/BGS

9
DE
Die Montage erfolgt direkt an die Spezialarmatur SMB oder BGS. Wir garantieren eine ein-
wandfreie Funktion des Durchlauferhitzers nur bei Verwendung von CLAGE-Armaturen und
-Zubehör. Bei der Installation ist Folgendes zu beachten:
• DIN VDE 0100 und DIN 1988 bzw. EN806-2 sowie die gesetzlichen Vorschriften
des jeweiligen Landes und die Bestimmungen des örtlichen Elektrizitäts- und
Wasserversorgungsunternehmens.
• Technische Daten und Angaben auf dem Typenschild unter der Blende.
• Für Wartungszwecke muss der Durchlauferhitzer leicht zugänglich sein. Ein separates
Absperrventil muss installiert sein.
• Das Gerät darf nur zusammen mit einer Niederdruckarmatur betrieben werden.
• Es dürfen keine Zubehörteile in der Verpackung zurück gelassen werden.
• Die Wasserleitung muss sicher und stabil in der Wand installiert sein.
Installation

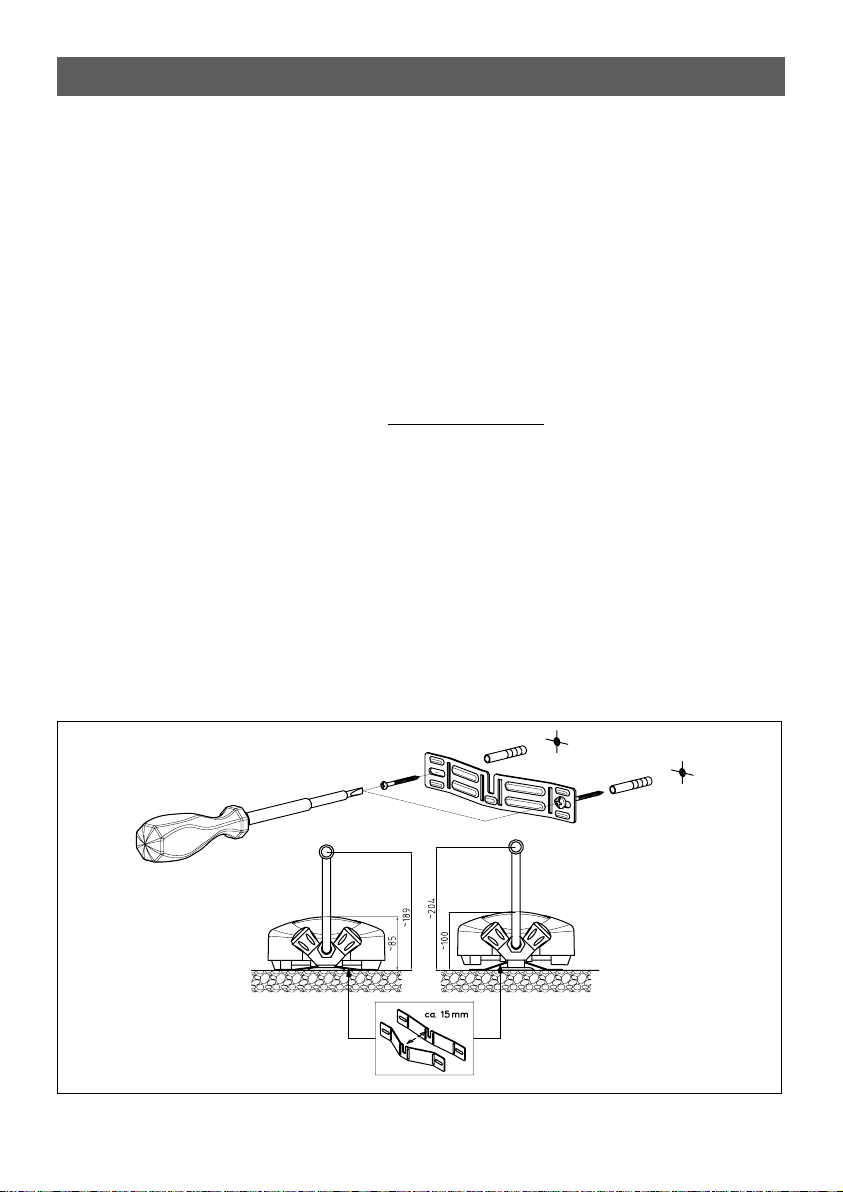

3.3 Montagehinweise
1. Den Metallwandhalter gemäß Montageschablone mittig über dem Wasseranschluss
anbringen. Der Metallwandhalter ermöglicht eine Installation des Gerätes in variablem
Abstand zur Wand (bis ca. 15mm Abstand zur Wand).
Abb. 5: »Montage des Metallwandhalters«(Maßangaben in mm)
3.4 Wasseranschluss
3.4.1 Wasseranschluss mit Armatur SMB

DE
10
Installation
3
5
2
4
7
Abb. 6: »Installation mit Armatur SMB«
2. Abdeckrosette auf ½“-Wasseranschluss der Armatur aufstecken.
3. Armatur auf den ½“-Wasseranschluss aufschrauben – dabei mit Teflonband abdichten. Die
Wasseranschlüsse müssen waagerecht ausgerichtet sein.
4. Dichtungen in die ⅜“-Anschlüsse der Armatur einlegen.
5. Durchlauferhitzer von oben in den Metallwandhalter einhaken und auf die ⅜“-Anschlüsse
der Armatur aufsetzen.
6. Überwurfmuttern abwechselnd anziehen, bis handfest. Dabei die Wasseranschlüsse des
Durchlauferhitzers mit Schraubenschlüssel festhalten.
7. Schwenkauslauf an den Armaturkörper von unten einstecken und verschrauben.
8. Nach Installation alle Verbindungen auf Dichtheit prüfen.

11
DE
Installation
1. Zuerst die Spezialarmatur mit der Abdeckrosette an einen ½“-Wasseranschluss auf
einer Wandscheibe einschrauben und mit geeignetem Dichtmittel abdichten. Die beiden
⅜“-Wasseranschlüsse müssen senkrecht nach oben zeigen.
2. Rohrverlängerungen mit Quetschverschraubungen gemäß Installationsskizze montieren .
Geräteposition mit Hilfe der Montageschablone festlegen und Wandhalter mit Schrauben
dübeln und montieren.
3. Gerät auf Wandhalter einhaken und Rohrverlängerungen in die Wasseranschlüsse des
Gerätes einführen. Gerät festrasten. Rohrverlängerungen mit Quetschverschraubungen
am Gerät verschrauben. Dabei die Wasseranschlüsse des Durchlauferhitzers mit
Schraubenschlüssel festhalten.
4. Brausegarnitur montieren und mit Armatur verschrauben.
5. Nach Installation alle Verbindungen auf Dichtheit prüfen.

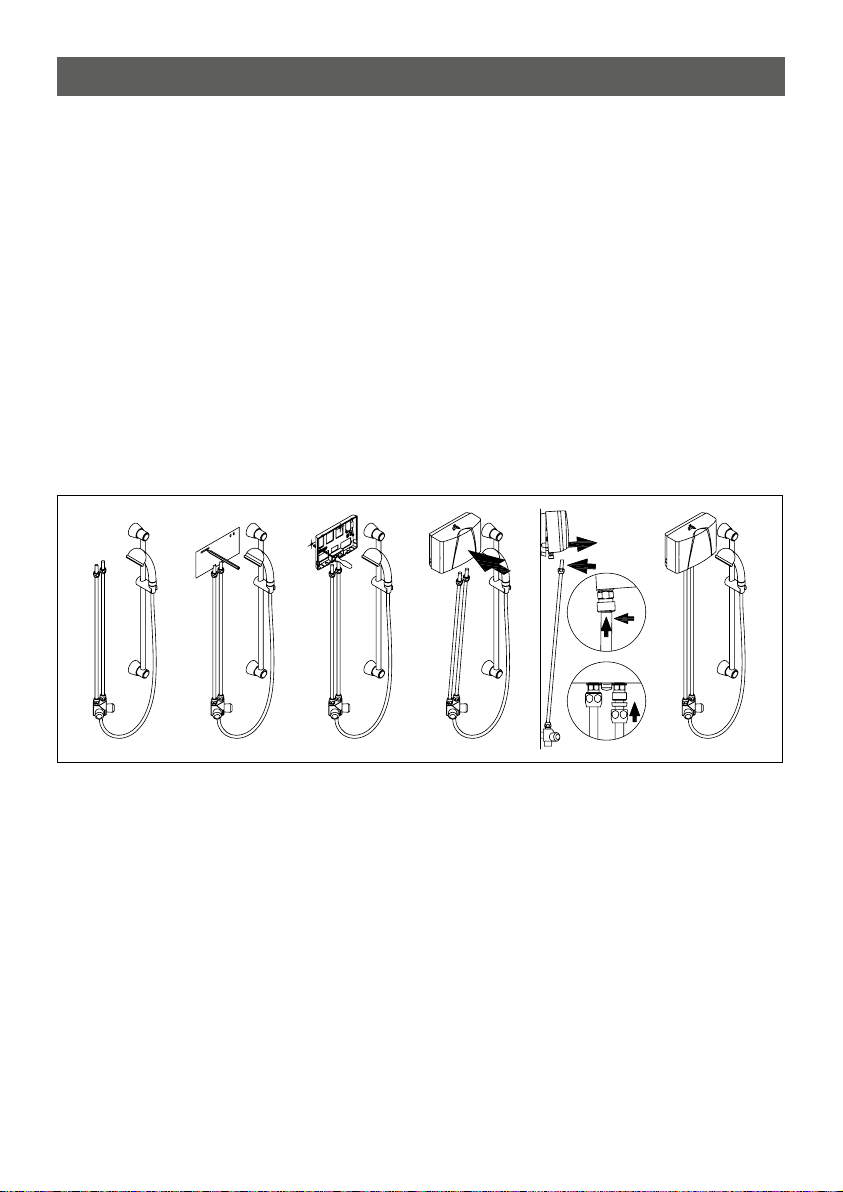

3.4.2 Wasseranschluss mit Armatur BGS
Abb. 7: »Installation mit Armatur BGS«

DE
12
Installation
Vor dem elektrischen Anschluss das Gerät durch mehrfaches Öffnen und Schließen des
Warmwasserventiles der Armatur mit Wasser füllen und vollständig entlüften. Sonst ist
ein Schaden am Heizelement möglich!
1. Schalten Sie die elektrischen Zuleitungen spannungsfrei.
2. Vergewissern Sie sich, dass der Querschnitt der Zuleitung entsprechend der Angaben in den
technischen Daten dieser Anleitung dimensioniert ist.
3. Stellen Sie sicher, dass der Leitungsschutzschalter entsprechend des Querschnittes der
Anschlussleitung des Gerätes und des Querschnittes der Zuleitung dimensioniert ist.
4. Durchlauferhitzer mit Schutzkontaktstecker:
a. Überprüfen Sie, dass die Steckdose an den Schutzleiter angeschlossen ist.
b. Stecken Sie die Schutzkontaktstecker in die Steckdose.
Alternativ:
4. Durchlauferhitzer ohne Schutzkontaktstecker:
a. Beachten Sie, dass nach VDE 0700 Installationsseitig eine allpolige Trennung mit einer
Kontaktöffnungsweite von ≥3mm pro Phase vorzusehen ist.
b. Schließen Sie die Anschlussleitung über eine Geräteanschlussdose nach Schaltplan an.
Alternativ:
4. Anschluss an eine fest verlegte Leitung:
a. Beachten Sie, dass nach VDE0700 installationsseitig eine allpolige Trennung mit einer
Kontaktöffnungsweite von ≥3mm pro Phase vorzusehen ist.
b. Die fest verlegte Leitung muss den Mindestquerschnitt entsprechend der Angabe im
Kapitel»Technische Daten« erfüllen. Der maximale Querschnitt beträgt 6mm2.
c. Öffnen Sie die Haube des Durchlauferhitzers, indem Sie die Typenschild-Blende abneh-
men, die darunter liegende Gehäuseschraube herausdrehen und die Haube vorsichtig
abziehen.
d. Entfernen Sie die vormontierte Anschlussleitung.
e. Führen Sie die fest verlegten Anschlussleitung durch die Tülle in das Gerät und schließen
Sie die Adern nach Schaltplan an. Die Tülle muss die Leitung wasserdicht umschließen.
f. Montieren Sie die Haube wieder auf dem Gerät.
Der Schutzleiter muss angeschlossen werden!
3.5 Elektroanschluss

13
DE
M3, M4 (230 V) M6 (230 V) M7 (400 V)
Abb. 8: »Schaltplan«
Installation
Noch keinen Strom einschalten!
1. Öffnen Sie das Warmwasserventil der Armatur und warten Sie, bis das Wasser blasenfrei
heraus strömt, um den Durchlauferhitzer zu entlüften.
2. Setzen Sie den beigefügten Spezial-Strahlregler in die Hülse am Auslauf der Armatur, um
einen optimalen Wasserstrahl bei sparsamer Durchflussmenge zu erhalten.
Abb. 9: »Spezial-Strahlregler einsetzen«
3. Schalten Sie den Strom ein.
4. Passen Sie gegebenenfalls die Wassermenge an, falls zum Beispiel die Temperatur nicht
erreicht wird. Die Vorgehensweise dafür wird im Kapitel»Gebrauch«beschrieben.
5. Erklären Sie dem Benutzer die Funktion und den Gebrauch des Durchlauferhitzers und über-
reichen Sie ihm diese Anleitung zur Information und Aufbewahrung.
6. Registrieren Sie das Gerät mit der Registrierkarte beim Werkskundendienst oder im
Internet unter www.clage.de.
3.6 Erstinbetriebnahme
(Bei der Duschinstallation M/BGS wird stattdessen die spezielle Handbrause verwendet.)

DE
14
Auf der Unterseite der Blende befinden sich neben der Gerätetypenbezeichnung (1) auch die
Geräte-Seriennummer (2) und die Artikelnummer (3).
Gerät an Schutzleiter
anschließen!
Appliance must be earthed!
AAAA BBBB
CCCC
1 32

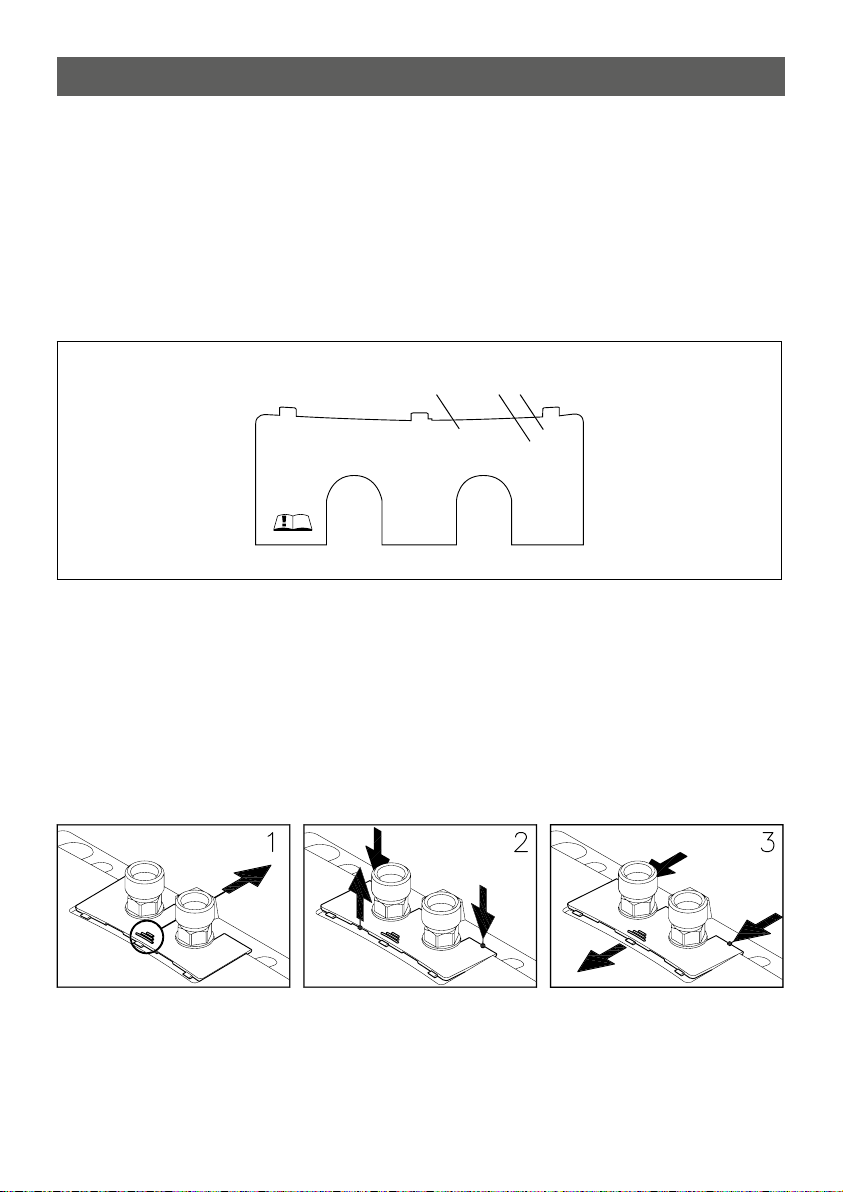

Abb. 10: »Typenschild-Blende«
4.1.1 Abnehmen der Blende
Unter dieser Blende befinden sich das Typenschild und die Justierschraube zum Einstellen der
Wasserdurchflussmenge.
1. Blende an der Riffelung Richtung Wandhalter schieben.
2. An den hinteren Ecken nach unten drücken, bis die Vorderkante hochklappt.
3. Blende nach vorne abziehen.
Abb. 11: »Abnehmen der Blende«
Sobald der Warmwasserhahn an der Armatur geöffnet wird, schaltet sich der Durchlauferhitzer
automatisch ein. Beim Schließen der Armatur schaltet sich das Gerät automatisch wieder aus.
Gebrauch
4. Gebrauch
4.1 Typenschild-Blende

15
DE
Die maximal erreichbare Temperatur und die maximale Durchflussmenge sind von den örtli-
chen Gegebenheiten abhängig.
Um bei niedrigen Kaltwassertemperaturen noch eine komfortable Auslauftemperatur bzw.
bei hohen Kaltwassertemperaturen eine große Durchflussmenge zu erzielen, kann die
Durchflussmenge an der Justierschraube eingestellt werden. Die Drehrichtung ist in der fol-
genden Abbildung dargestellt:
– +
+ –
Drehrichtung
Durchflusmenge
Temperatur
Abb. 12:
»Einstellen der Wassermenge und Temperatur«
25
30
40
20
10
0
0,0 1,0 2,0 3,0 4,0 5,0
Temperaturerhöhung [K]
Warmwasserleistung [l/min]
Abb. 13: »Temperaturerhöhung und Warmwasserleistung«
Gebrauch
4.2 Einstellen der Wassermenge und Temperatur

DE
16
Der Kaltwasseranschluss des Durchlauferhitzers ist mit einem Filtersieb ausgestattet. Durch
Verschmutzung dieses Filtersiebes kann die Warmwasserleistung vermindert werden. Eine
Reinigung oder ein Austausch ist wie folgt vorzunehmen:
1. Schalten Sie die elektrischen Zuleitungen zum Durchlauferhitzer spannungsfrei.
2. Schließen Sie das Absperrventil in der Zulaufleitung bzw. die Armatur.
3. Überwurfmuttern abwechselnd lösen. Dabei die Wasseranschlüsse des Durchlauferhitzers
mit Schraubenschlüssel festhalten. Dabei kann Wasser austreten.
4. Durchlauferhitzer nach oben vom Wandhalter abnehmen.
5. Hebeln Sie das Filtersieb aus dem Kaltwasseranschluss des Durchlauferhitzers heraus und
reinigen bzw. ersetzen Sie es.
6. Setzen Sie das saubere Filtersieb wieder in das Kaltwasseranschluss ein und montieren das
Gerät wieder auf der Armatur.
7. Entlüften Sie den Durchlauferhitzer, wie im Kapitel»Entlüften« beschrieben.
8. Schalten Sie die Spannung wieder ein.
Nach jeder Entleerung (z.B. nach Arbeiten in der Wasserinstallation oder nach Reparaturen
am Gerät) muss der Durchlauferhitzer vor der Wiederinbetriebnahme erneut entlüftet werden.
1. Schalten Sie die elektrischen Zuleitungen zum Durchlauferhitzer spannungsfrei.
2. Öffnen Sie das Warmwasserventil der Armatur und warten Sie, bis das Wasser blasenfrei
heraus strömt, um den Durchlauferhitzer zu entlüften.
3. Schalten Sie die Spannung wieder ein.
• Kunststoffoberflächen und Sanitärarmaturen nur mit einem feuchten Tuch abwischen. Keine
scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel verwenden.
• Für eine gute Wasserdarbietung sollten Sie die Entnahmearmaturen (Strahlregler und
Handbrausen) regelmäßig abschrauben und reinigen. Lassen Sie alle drei Jahre die elektro-
und wasserseitigen Bauteile durch einen anerkannten Fachhandwerksbetrieb überprüfen,
um die einwandfreie Funktion und Betriebssicherheit jederzeit zu gewährleisten.
Gebrauch
4.3 Wechsel des Filtersiebes
4.4 Entlüften
4.5 Reinigung und Pflege

17
DE
5. Störungsbehebung
5.1 Selbsthilfe bei Problemen
Diese Tabelle hilft dabei, die Ursache einer evtl. Störung zu finden und diese zu beseitigen.
Problem Mögliche Ursache Abhilfe
Es kommt kein Wasser Wasserzufuhr versperrt Hauptwasserhahn aufdrehen
Es kommt weniger Wasser
als erwartet
Strahlregler fehlt Spezial-Strahlregler montieren
Wasserdruck zu gering Fließwasserdruck prüfen,
Wassermengeneinstellung anpassen
Verschmutzungen Schmutz im Filtersieb und in der Armatur
entfernen
Das Gerät schaltet sich ein
und aus
Wasserdruck schwankt,
zu geringer Durchfluss
Verschmutzungen entfernen / Wasserdruck
erhöhen, andere Zapfstellen schließen
Obwohl das Gerät hörbar
schaltet, bleibt das Wasser
kalt
Elektroanschluss nicht in Ordnung Elektroanschluss prüfen
Keine Spannung Sicherungen in der Hausinstallation überprüfen
Heizwendel defekt Heizwendel erneuern (Fachmann)
Das Gerät schaltet nicht
hörbar ein und das Wasser
bleibt kalt
Wasseranschlüsse vertauscht Installation überprüfen
Fließwasserdruck zu gering Wassermengeneinstellung prüfen,
Wasserdruck prüfen
Verschmutzungen Verschmutzungen im Zu- oder Auslauf besei-
tigen
Die Warmwasser-
temperatur schwankt
Wasserdruck schwankt Fließwasserdruck stabilisieren
Elektrische Spannung schwankt Spannung prüfen
Die Warmwasser-
temperatur ist zu niedrig
Durchfluss zu hoch oder
Einlauftemperatur zu niedrig Wassermengeneinstellung anpassen
Leistungsaufnahme zu niedrig Spannungsversorgung prüfen
M6: Eine Heizwendel defekt Heizwendel erneuern (Fachmann)
Störungsbehebung
Wenn die Netzanschlussleitung des Gerätes beschädigt ist, muss sie durch einen Fachmann
ausgetauscht werden, um Gefährdungen zu vermeiden. Die beschädigte Leitung muss durch
eine Original-Anschlussleitung ausgetauscht werden (als Ersatzteil erhältlich).
Sollte das Gerät weiterhin nicht einwandfrei funktionieren, wenden Sie sich bitte an den
Kundendienst.

DE
18
CLAGE GmbH
Zentralkundendienst
Pirolweg 1–5
21337 Lüneburg
Deutschland
Telefon: [phone]·8901-40
Telefax: +49(0) 4131·8901-41
E-Mail: [email protected]
Bei Ersatzteilbestellungen stets Gerätetyp und Seriennummer angeben!

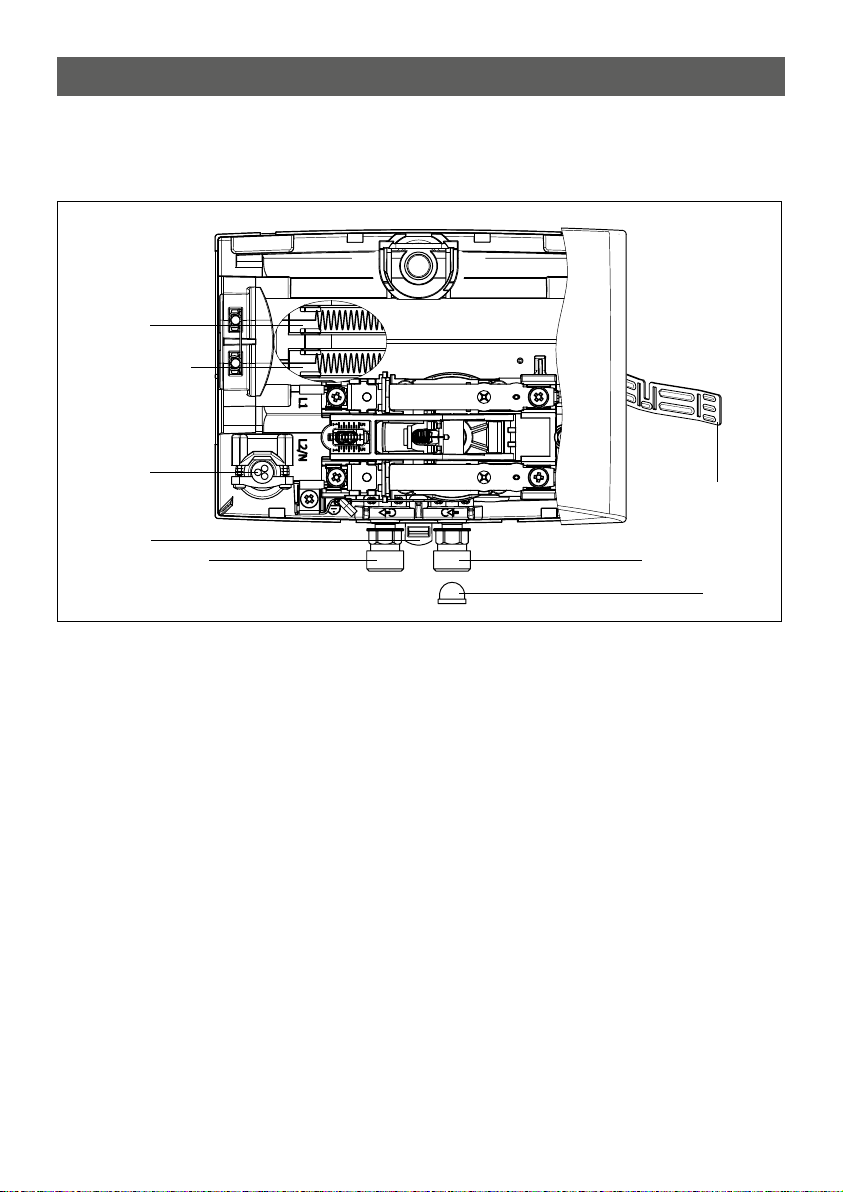

Abb. 14: »Ersatzteile«
5.2 Ersatzteile
Störungsbehebung
5.3 Kundendienstadresse
Falls ein Mangel vorliegt, senden Sie das Gerät bitte mit einem Begleitschreiben und dem
Kaufnachweis zur Überprüfung bzw. Reparatur ein.
Warmwasseranschluss
Wandhalter
Netzleitung
Zweite Heizwendel
(5,7kW + 6,5 kW)
Heizwendel
Kaltwasseranschluss
Metallwandhalter
Filtersieb

19
DE
Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Komponenten
hergestellt. Beachten Sie bei einer Entsorgung, dass elektrische Geräte am Ende ihrer
Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie dieses Gerät
daher zu einer der kommunalen Sammelstellen, die Elektronikschrott entgegennehmen. Diese
ordnungsgemäße Entsorgung dient dem Umweltschutz und verhindert mögliche schädliche
Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der
Geräte am Ende ihrer Lebensdauer ergeben könnten. Genauere Informationen zur nächstgele-
genen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
Geschäftskunden: Wenn Sie elektronische Geräte entsorgen möchten, treten Sie bitte mit
Ihrem Händler oder Lieferanten in Kontakt. Diese halten weitere Informationen für Sie bereit.
6. Entsorgung
6.1 Demontage
Entsorgung
6.2 Umwelt und Recycling
1. Schalten Sie die elektrischen Zuleitungen zum Durchlauferhitzer spannungsfrei.
2. Schließen Sie das Absperrventil in der Zulaufleitung.
3. Lösen Sie die elektrische Verbindung in der Geräteanschlussdose, beziehungsweise ziehen
Sie den Schutzkontaktstecker, sofern das Gerät mit einem Stecker ausgestattet ist.
4. Lösen Sie die Armatur von den Anschlüssen des Gerätes. Dabei kann Wasser austreten.
5. Lösen Sie das Gerät vom Wandhalter.
6. Schrauben Sie den Wandhalter von der Wand ab.

EN
20
Contents
1. Important notes
1.1 Using the instructions..........................................................4
1.2 Safety instructions.............................................................4
2. Description of appliance
2.1 Technical specifications ........................................................6
2.2 Recommended open-outlet taps.................................................6
2.2.1 Optional swivel outlets .......................................................6
2.3 Dimensions ..................................................................7
2.4 Scope of delivery ..............................................................7
3. Installation
3.1 Typical installation: over-sink installation M/SMB ..................................8
3.2 Typical installation: shower installation M/BGS ....................................8
3.3 Installation instructions ........................................................9
3.4 Water connection .............................................................9
3.4.1 Water connection with SMB tap................................................9
3.4.2 Water connection with BGS tap ...............................................11
3.5 Electrical connection..........................................................12
3.6 Initial start-up ...............................................................13
4. Use
4.1 Rating plate cover............................................................14
4.1.1 Removing the cover.........................................................14
4.2 Adjusting the water flow and temperature .......................................15
4.3 Changing the strainer.........................................................16
4.4 Purging.....................................................................16
4.5 Cleaning and maintenance ....................................................16
5. Troubleshooting
5.1 Self-help when problems occur .................................................17
5.3 Spare parts..................................................................18
5.2 Customer service address......................................................18
6. Disposal
6.1 Disassembly.................................................................19
6.2 Environment and recycling.....................................................19
