-2- Clarke®American Sanders Operator's Manual (EN) - FA-8
Contents of this Book
Operator’s Manual - Section I
Operator Safety Instructions............................................................................... 3
Introduction and Machine Specifications............................................................ 5
How to Transport the Machine............................................................................6
Machine Set-Up.................................................................................................. 6
How to Operate the Machine.............................................................................. 9
Sander Adjustment Procedures........................................................................ 10
Routine Maintenance........................................................................................ 10
Troubleshooting................................................................................................ 11
Parts and Service Manual - Section II
Assembly Drawing #1 ...................................................................................... 34
Assembly Parts List #1 ....................................................................................35
Assembly Drawing #2....................................................................................... 36
Assembly Parts List #2..................................................................................... 37
Wiring Diagram................................................................................................. 38
WARNING: The Products sold with this Manual contain or may contain chemicals that are known to
certain governments (such as the State of California, as identified in its Proposition 65 Regulatory Warning
Law) to cause cancer, birth defects or other reproductive harm. In certain locations (including the State of Cali-
fornia) purchasers of these Products that place them in service at an employment job site or a publicly access-
able space are required by regulation to make certain notices, warnings or disclosures regarding the chemicals
that are or may be contained in the Products at or about such work sites. It is the purchaser’s responsibility to
know the content of, and to comply with, any laws and regulations relating to the use of these Products in such
environments. The Manufacturer disclaims any responsibility to advise purchasers of any specific requirements
that may be applicable to the use of the Products in such environments.
revised 9/09

EN
ENGLISH
Clarke®American Sanders Operator's Manual (EN) - FA-8 - 3 -
OPERATOR SAFETY INSTRUCTIONS
DANGER!
Severe bodily injury or death can occur to you or other personnel if the DANGER statements found on this machine or in this
Operator’s Manual are ignored or are not adhered to. Read and observe all DANGER statements found in this Operator’s Manual
and on your machine.
WARNING!
Injury can occur to you or to other personnel if the WARNING statements found on your machine or in this Operator’s Manual are
ignored or are not adhered to. Read and observe all WARNING statements found in this Operator’s Manual and on your machine.
CAUTION!
Damage can occur to the machine or to other property if the CAUTION statements found on your machine or in this Operator’s
Manual are ignored or are not adhered to. Read and observe all CAUTION statements found in this Operator’s Manual and on your
machine.
DANGER!
Failure to read the Operator’s Manual before operating or servicing this sanding equipment could result in injury to the operator or to
bystanders and could cause damage to the equipment. Read and observe all safety statements found in this manual and on the sanding
equipment. Make sure all labels, decals, warnings, cautions and instructions are fastened to the equipment. Replace any that are damaged
or missing. You must have training in the operation of this equipment before using it. If the operator is unable to read this manual, have it
explained fully before they attempt to use this equipment.
DANGER!
Finishing wood floors can create an environment that can be explosive. The following safety procedures must be adhered to:
Cigarette lighters, pilot lights and any other source of ignition can create an explosion when active during a sanding session. All sources of
ignition should be extinguished or removed entirely if possible from the work area.
Work areas that are poorly ventilated can create an explosive environment when certain combustible materials are in the atmosphere, i.e.,
solvents, thinners, alcohol, fuels, certain finishes, wood dust and other combustible materials. The machinery can cause flammable material
and vapors to burn. Read the manufacturer’s label on all chemicals used to determine combustibility. Keep the work area well ventilated.
An accumulation of dust can self-ignite and cause injury or damage and should be disposed of properly. Always empty the dust into a metal
container that is located outside of any building(s).
Do not empty the contents of the dust bag into a fire.
In the event of a bag fire, injury can occur to the operator if the operator is tied or strapped to equipment.

EN
ENGLISH
-4- Clarke®American Sanders Operator's Manual (EN) - FA-8
DANGER!
Operating partially assembled machinery could result in injury to the operator or bystander and could cause damage to the equipment
or to other property.
Do not operate this equipment unless it it fully assembled and all guards, doors and covers are secured.
Keep all fasteners tight.
Keep all adjustments within manufacturers specifications.
DANGER!
Moving parts on this machinery can cause injury to the operator or bystanders.
Keep hands, feet and loose clothing away from all moving parts.
Do not change or adjust the abrasive while the machine is running.
Do not service the machine while it is running.
DANGER!
This machine requires a supply of electricity. Improper use could result in electrical shock or fire.
Connect only to an electrical source matching what is shown on the equipment nameplate.
Do not use this machine on an ungrounded electrical circuit. Consult an electrician if you suspect the circuit is not properly grounded.
Do not use this machine with a damaged electrical cord. Inspect before each use.
Avoid striking the electrical cord with the abrasive. Always lift the electrical cord over the machine.
Do not use the electrical cord to move the machine.
Disconnect the electrical source before servicing this machine.
WARNING!
Injury to the operator or bystander can occur if protective gear is not worn while sanding. Always use eye, ear, and respiratory
protection while performing any sanding operation.
WARNING!
This machine is not to be used on pressure treated wood. Some pressure treated woods contain arsenic and sanding pressure
treated wood produces hazardous dust. Inhaling hazardous dust from pressure treated wood can cause serious injury or death.
Abrading pressure treated wood decks or uneven surfaces can damage the sander which is not covered under warranty or damage
waiver.
WARNING!
Bodily injury could occur if power is applied to the equipment with the power switch already in the “ON” position. Always check to
assure that the power switch is in the “OFF” position before connecting power supply.
CAUTION!
Maintenance and repairs performed by unauthorized personnel could result in damage or injury. Maintenance and repairs performed
by unauthorized personnel will void your warranty. Servicing of this unit must always be referred to an authorized Clarke American
Sanders distributor.
CAUTION!
Use of this machine to move other objects or to climb on could result in injury or damage. Do not use this machine as a step or
furniture. Do not ride on this machine.
CAUTION!
Damage could occur to the equipment if not properly kept in a dry building for storage. Store the machine in a dry building.
CAUTION!
The machine is heavy. When transporting the machine, remove the motor. Get help to lift the machine and motor.
CAUTION!
Use only Clarke American Sanders’ abrasive on this machine.

EN
ENGLISH
Clarke®American Sanders Operator's Manual (EN) - FA-8 - 5 -
Operating
Control Lever
Control Switch
Control Link
Transport
Handle
Dust Pipe
Locking Collar
Handle Latch
Level Ad-
justment
Drum
Cover
Introduction & Machine Specifications
This machine was designed to supply abrasion to coated surfaces before recoating. Abrasion provides anchor sites that promote adhesion of the
new coating to the existing coating. This machine is suitable for use on factory finished or site finished wood floors. This machine is recommended
for beveled, micro beveled, and sculptured factory or site finished wood floors. It is especially suited for use on uneven or sculpted floors where
traditional methods would otherwise damage the finish or alter the sculpting.
Model 07166A
Abrasive Size 6” x 7½” (152mm x 190mm)
Abrasive Rate 950 rpm
Operating Controls Lever Operated
Motor 5/8 Hp (470W) TEFC 1Ø
Power Cable 50’ 14-3 Abrasion Resistant
Voltage/Frequency 115 / 60
Amperage 8
Dimensions (in)* 21½x16x35½”
Weight (lbs)* 125 lbs (56.8 kg)
*Shipping Value
CAUTION!
Your equipment may be inappropriate on some installations. Always consult with the flooring manufacturer on the proper installation,
preparation, and finishing of their product. Determine suitability of your equipment in preparing the product.

EN
ENGLISH
-6- Clarke®American Sanders Operator's Manual (EN) - FA-8
Figure 1
How to Transport the Machine
Transporting the Machine With Limited Cargo Area:
1. To transport the machine,remove the handle,dust pipe and
bag. Follow steps in figure 1.
2. Lift chassis with transport handles and place in cargo area.
WARNING!
Machine is heavy (95 lbs.). To avoid injury or damage, grasp
transport handles firmly; use proper lifting technique.
3. Secure chassis to prevent movement in cargo area. Place
handle and dust pipe in cargo area.
Machine Set-up
To set up the machine follow the steps called out in figure 1:
1. Familiarize yourself with the machine. Read all danger, warning,
and caution statements as well as the Operator’s Manual. If
operator is unable to read this manual, have the manual explained
before operating.
2. Install handle (1) and fasten latch (2).
3. Insert control link into notch and slide collar to pin (3). Raise
sanding drum with control lever.
4. Install dust tube (4) into machine and dust bag (5) onto dust
tube..
5. Connect the handle pitgtail (6) to the motor cord (7). Align
ground pin, insert and twist.

EN
ENGLISH
Clarke®American Sanders Operator's Manual (EN) - FA-8 - 7 -
Install the dust bag by
pressing the end onto the
exhaust tube until the ring
locks into the groove.
1.5" Hose from
vacuum system
(not included)
BC
Exhaust Tube
(30563A)
2" Tube x 1.5" hose adaptor
Figure 2
Figure 3
A
2" Hose from
vacuum system
(not included)
D
Machine Set-up
6. This sanding machine is designed to be operated with a remote
vacuum dust collection system or with the included dust bag. Follow the
procedures below:
Preparing Remote Vacuum Dust Collection Systems
To prepare the machine for remote vacuum dust collection systems that
have a 2” hose end, follow this procedure:
1. Install 2” hose end (figure 2, A) directly over the exhaust tube (figure
2, B).
2. The exhaust tube can be rotated for optimum convenience.
To prepare the machine for remote vacuum dust collection systems that
have a 1 ½” hose end, follow this procedure:
1. Install the 2” x 1½” hose end adaptor (Part No. 30563A) (figure 2, C)
over the exhaust tube (figure 2, B).
2. Insert 1 ½” hose end (figure 2, D) into the adaptor (figure 2, C).
NOTE: Start the remote vacuum collection system before operation.
Preparing to use the included dust bag
To prepare the machine for use with the included dust bag, follow this
procedure:
1. Install the dust bag by pressing the end onto the exhaust tube until the
ring locks into the groove (figure 3). This is best done by pressing on the
back of the bag opening with the palm of your hand.
2. The exhaust tube can be rotated for optimum convenience.
3. To remove the dust bag from the exhaust tube, pry up the end of the
bag opening to partially release the internal rib from the groove, then pull.
4. To empty the dust bag, unzip the disposal flap and force contents out
by inverting the bag.
NOTE: For best results, empty frequently. Follow all warnings posted in
this manual and on the dust bag.

EN
ENGLISH
-8- Clarke®American Sanders Operator's Manual (EN) - FA-8
Figure 4
DISCONNECT MOTOR
RAISE COVER
MACHINE SET-UP
Installing Abrasive
To install abrasive on machine follow the procedure in figure 4. See page 34 for abrasive selection.
ALIGN PIN
WITH SLOT
IN ABRASIVE.
PRESS ABRASIVE
AGAINST STOP.
RAPIDLY ROTATE
ABRASIVE 45°.
RELEASE ABRASIVE.
PIN SHOULD ENGAGE
IN POCKET. ASSIST IF
NECESSARY.

EN
ENGLISH
Clarke®American Sanders Operator's Manual (EN) - FA-8 - 9 -
Figure 5
Figure 5A
Figure 5B
How to Operate the Machine
For a successful re-coat of an existing floor, first clean the floor
to remove waxes and contaminants. Abrade the wall line or
any areas unreachable by the machine.
1. Connect the power supply cable to an appropriately
grounded and fused outlet. Connect the power supply cable
to the cord adaptor attached to the control housing (see item
7 page 6). Press the selector switch to the start (S) position.
Once started allow the switch to return to the run (R) position.
2. The recommended approach is to use the “pass” method
with this machine. A single pass consists of a forward
advancement on the machine and a reverse return to the
starting point while retracing the forward advancement.
Overlap the previous pass and repeat. You may index in this
way to the right or left of the machine across the area to be
done.
3. Use the control lever to lower the abrasive to the floor. Keep
the machine in motion while the abrasive is in contact with
the floor. Adjust pace for adequate abrasion. For best results
index the machine in 3” increments with a pace of 12-15 inches
per second. See figure 5.
NOTE: For optimum abrasive life and uniform results, rotate
abrasive every 250 ft2.
NOTE: You may add up to 10 lbs. to the machine which will
enhance abrasion in some instances. To keep your abrasive
sharp, reverse it every 200 square feet.
CAUTION!
To prevent damage to the surface, make sure the machine is
always moving when the abrasive is contacting the floor.
4. Use the control lever to raise the abrasive when reversing or
overlapping.
5. You may advance the machine against (fig. 5A) or with
the direction of the flooring (fig. 5B) to reduce the amount of
unreachable area and best coverage on the floor.
6. Press the selector switch to the off position whenever
emptying the dust bag or when the job is completed.
Disconnect the supply cable.
7. Empty the dust bag frequently.

EN
ENGLISH
-10- Clarke®American Sanders Operator's Manual (EN) - FA-8
Figure 6
Sander Adjustment Procedures
DANGER!
Electrocution could occur if maintenance and repairs are
performed on a unit that is not properly disconnected from the
power source. Disconnect the power supply before attempting
any maintenance or service.
DANGER!
Moving parts of this machine can cause serious injury and/
or damage. Keep hands, feet and loose clothing away from all
moving parts of the sander.
The following information provides details on how to adjust
different features/controls of the sander.
Dust Shoe
To adjust the dust shoe follow this procedure:
1. Disconnect machine from power supply.
2. Loosen the four screws fastening the dust shoe to the
chassis.
3. Adjust the dust shoe towards the drum to improve recovery of
fine particles.
4. Adjust the dust shoe away from the drum to improve recovery
of coarse particles.
5. Align the dust shoe with the drum and tighten screws.
Leveling
To adjust the machine leveling follow this procedure:
1. Locate the leveling screw. See figure # 6.
2. Tighten the screw (compress the leveling spring) to sand
heavier on drive belt side of sanding drum.
3. Loosen the leveling screw (relax the leveling spring) to sand
heavier on the side opposite the drive belts as shown in figure 6.
ROUTINE MAINTENANCE
The following items need to be periodically inspected and
maintained to keep your sander in good working condition.
Wheels
Periodically remove the debris from the truck and caster wheels.
Debris can cause waves on a sanded surface.
Dust Bag
Remove the dust bag from the machine and shake it thoroughly
to remove the sanding dust from the dust bag. Turn the dust
bag inside out and machine wash in cold water to prevent pore
blockage and loss of dust recovery.
Drive Belt
Periodically check the drive belts for cracks or frayed edges.
Frayed edges may indicate poor tracking. Realign effected belt.
Bearings
Periodically check the bearings for wear or damage according to
the following schedule.
Arbor shaft
Relubricate every 150 hrs. w/.10 oz. of a NLGI grade 2, -300F to
2500F, 58-75 SUS at 2100 F, grease lubricant.
Motor shaft
after 1st 5000 hrs.
Fan shaft
After first 1500 hrs.

EN
ENGLISH
Clarke®American Sanders Operator's Manual (EN) - FA-8 - 11 -
Troubleshooting
Problem Cause Action
Drive belts slip. Damaged belt. Replace belt.
Insufficient tension. Tension drive belt.
Poor belt tracking. Align Pulley.
Squealing, growling or grinding
noise coming from machine.
Damage and/or worn bearing. Remove drive belts, rotate arbor motor
and fan shafts to locate dragging or
rough bearing. Contact an authorized
Clarke American Sanders dealer.
Dust pick-up is poor. Dust bag is dirty. Shake debris from bag and wash.
Dust shoe is improperly adjusted. Readjust dust shoe.
Motor will not start. Defective motor starter. Contact an authorized Clarke American
Sanders dealer.
Defective start capacitor. Contact an authorized Clarke American
Sanders dealer.
Defective start switch. Contact an authorized Clarke American
Sanders dealer.
Poor connections. Check connections.
Motor overload tripped. Remove power. Depress reset button
on motor
Defective motor. Contact an authorized Clarke American
Sanders dealer.
No power. Check power supply and connections.
Motor runs sluggishly. Low voltage from excessive length, Locate power source nearer to work site
undersized extension cord, or poor
connection
Check connections.
Defective run capacitor. Contact an authorized Clarke American
Sanders dealer.
Defective motor. Contact an authorized Clarke American
Sanders dealer.
Motor overload trips/repeatedly trips Low voltage from excessive length,
undersized extension cord, or poor
connection.
Remove power, allow motor to cool.
Depress reset button on motor. Locate
power source nearer to worksite. Check
connections. Contact an authorized
Clarke American Sanders dealer.
Excessive load. Contact an authorized Clarke American
Sanders dealer
Defective start switch. Contact an authorized Clarke American
Sanders dealer.
Defective motor starter. Contact an authorized Clarke American
Sanders dealer.
Defective motor. Contact an authorized Clarke American
Sanders dealer.
Defective capacitor. Contact an authorized Clarke American
Sanders dealer.
Uneven abrasion. Leveling out of adjustment. Readjust leveling.

-12- Clarke®American Sanders Manual del operador (ES) - FA-8
ES
ESPAÑOL
LEA ESTE MANUAL
Este manual contiene información importante acerca del uso y la seguridad de la máquina. Si no lee el manual antes de
utilizar su máquina Clarke American Sanders o de intentar realizar los procedimientos de reparación o mantenimiento de
la misma, usted o el resto del personal podrían sufrir lesiones; asimismo, podrían producirse daños a la máquina o a otras
propiedades. Antes de utilizar la máquina, es necesario recibir la capacitación adecuada en la operación de la misma. Si el
operador de la máquina no sabe leer en español, explíquele el manual exhaustivamente antes de que intente utilizarla.
Todas las indicaciones incluidas en este manual se ofrecen desde la posición del operador en la parte posterior de la
máquina.
Contenido de este libro
Instrucciones de seguridad para el operador ................................................... 13
Introducción y especificaciones de la máquina ................................................ 15
Cómo transportar la máquina........................................................................... 16
Instalación de la máquina................................................................................. 16
Operación de la máquina ................................................................................. 19
Procedimientos de ajuste de la lijadora............................................................ 20
Mantenimiento de rutina................................................................................... 20
Resolución de problemas................................................................................. 21
Sección II Repuestos y manual de servicio
Plano de montaje #1 ........................................................................................ 34
Listado de piezas de montaje #1 ..................................................................... 35
Plano de montaje #2 ........................................................................................ 36
Listado de piezas de montaje #2 ..................................................................... 37
Plano de cableado............................................................................................ 38
ADVERTENCIA: Los Productos a la venta en este Manual contienen, o pueden contener, productos
químicos reconocidos por algunos gobiernos (como el Estado de California, según lo indica en su Proposición
65, Ley de Advertencia Regulatoria) como causantes de cáncer, defectos de nacimiento u otros daños repro-
ductivos. En algunas jurisdicciones (incluido el Estado de California), los compradores de estos Productos que
los coloquen en servicio en un emplazamiento laboral o en un espacio de acceso público tienen la obligación
regulatoria de realizar determinados avisos, advertencias o divulgaciones respecto de los productos químicos
contenidos o posiblemente contenidos en los Productos utilizados en tal lugar. Es la responsabilidad del com-
prador conocer y cumplir con todas las leyes y reglamentaciones relacionadas con el uso de estos Productos
en tales entornos. El Fabricante niega toda responsabilidad de informar a los compradores sobre requisitos
específicos que pueden regir el uso de los Productos en tales entornos.
revised 9/09

Clarke®American Sanders Manual del operador (ES) - FA-8 - 13 -
ES
ESPAÑOL
CONTENIDO DE ESTE LIBRO
PELIGRO!
Usted u otras personas pueden estar expuestos a sufrir lesiones personales, inclusive la muerte si las indicaciones de PELIGRO
que se encuentran en esta máquina o en el manual de instrucciones se ignoran o no se tienen en cuenta. Lea y respete todas las
indicaciones de PELIGRO que se encuentran en el manual de instrucciones y en la máquina.
ADVERTENCIA!
Usted u otras personas pueden estar expuestos a sufrir lesiones personales, si las indicaciones de ADVERTENCIA que se
encuentran en esta máquina o en el manual de instrucciones se ignoran o no se tienen en cuenta. Lea y respete todas las
indicaciones de ADVERTENCIA que se encuentran en el manual de instrucciones y en su máquina.
PRECAUCIÓN!
La máquina u otros bienes pueden sufrir daños materiales si las indicaciones de PRECAUCIÓN que se encuentran en la máquina o
en el manual de instrucciones se ignoran o no se tienen en cuenta. Lea y respete todas las indicaciones de PRECAUCIÓN que se
encuentran en el manual de instrucciones y en la máquina.
PELIGRO!
En caso de que no se lea el manual de instrucciones antes de operar este equipo de lijado o realizar el mantenimiento del
mismo podría resultar en que el operador u otras personas en el área sufriesen lesiones personales y el equipo podría sufrir
daños materiales. Lea y respete todas las indicaciones de seguridad que se encuentran en este manual y en el equipo de lijado.
Asegúrese que todas las etiquetas, calcomanías, advertencias, precauciones e instrucciones estén adheridas a la máquina.
Reemplace cualquier indicación que esté dañada o falte. Antes de utilizar el equipo, es necesario recibir la capacitación adecuada
en la operación del mismo. Si el operador no puede leer este manual, explíqueselo exhaustivamente antes que intente utilizar este
equipo.
PELIGRO!
El acabado de pisos de madera puede crear un entorno que puede ser explosivo. Se deberán tener en cuenta los siguientes
procedimientos de seguridad:
Los encendedores, las lámparas indicadoras y cualquier otra fuente de ignición pueden provocar una explosión si se activan durante una
sesión de lijado. Si es posible, apague o retire por completo todas las fuentes de ignición del área de trabajo.
Las áreas de trabajo que estén muy poco ventiladas pueden crear un entorno explosivo cuando se encuentran determinados materiales
combustibles en la atmósfera: por ejemplo, solventes, diluyentes, alcoholes, combustibles, ciertos acabados, polvo de madera y otros
materiales combustibles. La máquina puede provocar la combustión de los materiales y vapores inflamables . Lea la etiqueta del fabricante
sobre todas las sustancias químicas utilizadas para determinar su combustibilidad. Mantenga el área de trabajo bien ventilada.
Una acumulación de polvo se puede auto encender y causar lesiones o daños y se la debe eliminar adecuadamente. Vacíe siempre el polvo
dentro de un recipiente de metal que esté localizado fuera de cualquier edificio.
No vacíe el contenido de la bolsa de polvo en el fuego.
En el caso de que la bolsa se prenda fuego, el operador puede resultar lesionado si está atado o sujeto al equipo.

-14- Clarke®American Sanders Manual del operador (ES) - FA-8
ES
ESPAÑOL
PELIGRO!
La operación de maquinaria parcialmente ensamblado podría provocar que el operador o las personas en el área de trabajo sufriesen
lesiones, y también podría causar daños materiales al equipo o a otro bienes.
No opere este equipo a menos que esté totalmente ensamblado y que todas las protecciones, puertas y tapas estén bien aseguradas en su
lugar.
Mantenga todas las sujeciones apretadas.
Mantenga todos los ajustes dentro de las especificaciones del fabricante.
PELIGRO!
Las partes móviles de esta máquina pueden causar lesiones al operador o a las personas que se encuentren en el área de trabajo.
Mantenga las manos, los pies y la vestimenta suelta alejados de todas las partes móviles.
No cambie ni ajuste el abrasivo mientras la máquina esté en funcionamiento.
No realice ningún servicio de reparación o mantenimiento la máquina mientras esté en funcionamiento.
PELIGRO!
Esta máquina requiere un suministro de electricidad. El uso inadecuado podría provocar una descarga eléctrica o un incendio.
Conecte únicamente a un suministro eléctrico que coincida con lo que se muestra en la placa de identificación del equipo.
No utilice esta máquina sobre un circuito eléctrico sin conexión a tierra. Consulte con un electricista si sospecha que el circuito no está
adecuadamente conectado a tierra.
No utilice esta máquina con un cable eléctrico dañado. Inspecciones antes de cada uso.
Evite golpear el cable eléctrico con el abrasivo. Eleve siempre el cable eléctrico sobre la máquina.
No utilice el cable eléctrico para mover la máquina.
Desconecte el suministro eléctrico antes de realizar un servicio de reparación o mantenimiento la máquina.
ADVERTENCIA!
Si no se utilizan los dispositivos de protección personal correctos mientras se realiza el lijado, el operador o cualquier persona en el
área de trabajo pueden sufrir lesiones. Utilice siempre protección respiratoria, ocular y auditiva mientras realice una operación de
lijado.
ADVERTENCIA!
La máquina no debe utilizarse sobre madera tratada a persión. Algunas maderas tratadas a presión contienen arsénico y si se
pule madera tratada a presión produce un polvo nocivo. La inhalación de polvo nocivo de madera tratada a presión puedo causar
lesiones serias o la muerta. Raer plataformas o superficies irregulares de madera tratada a presión puedo dañar la máquina ques no
está cubierto por la garantía ni por is Renuncia de Daños.
ADVERTENCIA!
Pueden producirse lesiones personales si se aplica potencia al equipo con el interruptor de alimentación ya situado en la posición
“ON” (Encendido). Asegúrsese siempre de que el interruptor de alimentación esté en la posición “OFF” (Apagado) antes de conectar
la fuente de alimentación.
PRECAUCIÓN!
El mantenimiento y las reparaciones realizados por personal no autorizado podrían producir daños materiales o lesiones personales.
El mantenimiento y las reparaciones realizadas por personal no autorizado anularán su garantía. El mantenimiento y las
reparaciones de esta unidad siempre deben ser realizados por un distribuidor autorizado de Clarke American Sanders.
PRECAUCIÓN!
Si utiliza este equipo para desplazar otros objetos o para subirse al mismo se pueden producir lesiones o daños. No utilice este
equipo como escalera ni como mueble. No se suba al equipo.
PRECAUCIÓN!
Si el equipo no se guarda correctamente en un edificio sin humedad podría resultar dañado. Guarde el equipo en un lugar seco.
PRECAUCIÓN!
El equipo es pesado. Cuando transporte el equipo, extraiga el motor. Consiga ayuda para elevar el equipo y el motor.
PRECAUCIÓN!
En esta máquina use únicamente el abrasivo de Clarke American Sanders.

Clarke®American Sanders Manual del operador (ES) - FA-8 - 15 -
ES
ESPAÑOL
Ajuste
del nivel
Tapa del
tambor Manija
de transporte
Collarín de cierre
Palanca de control
de funcionamientor
Interruptor de control
Collarín
de cierre
Tubo para aspiración
de polvo
Enlace de
control
Introducción y especificaciones de la máquina
Esta máquina ha sido diseñada para proporcionar abrasión de superficies revestidas, antes de realizar el recubrimiento. La abrasión
suministra puntos de anclaje que facilitan la adherencia del nuevo revestimiento sobre el revestimiento anterior. Esta máquina es
adecuada para ser utilizada en pisos de madera con acabado en fábrica o realizado en el lugar. Se recomienda esta máquina para
pisos de madera biselados, micro biselados y esculpidos en fábrica o con acabado en el lugar. Es especialmente adecuada para ser
utilizada en pisos desparejos o esculpidos en los cuales los métodos tradicionales dañarían el acabado o alterarían el esculpido.
Model 07166A
Tamaño deabrasivo 152mm x 190mm
Tasa de abrasivo 950 rpm
Controles operativos Mango ajustable
Motor 5/8 Hp (470W) TEFC 1Ø
Cable de alimentación 15m 14-3 resistente a la abrasión
Tensión (V) / Frecuencia (Hz) 115 / 60
Corriente (A) 8
Dimensiones (cm)* 56 x 41 x 90
Weight (kg)* 59.8
*Valor de envio
PRECAUCIÓN!
Su equipo puede ser inadecuado para algunas instalaciones. Consulte siempre con el fabricante del piso sobre la instalación,
preparación y acabado correctos de su producto. Determine si su equipo es adecuado al preparar el producto.

-16- Clarke®American Sanders Manual del operador (ES) - FA-8
ES
ESPAÑOL
Figura 4
Cómo transportar la máquina
Transporte de la mбquina con бrea de carga limitada:
Para mover la mбquina siga este procedimiento:
1. Para trasladar la máquina, retire la empuñadura, el tubo de
polvo y la bolsa. Siga los pasos de la figura 1.
2. Levante el chasis con las manijas de transporte y colуquelo
en el бrea de carga. Consulte la figura 4.
ADVERTENCIA!
La mбquina es pesada (43,2kg). Para evitar lesiones o daсos
sujete las manijas de transporte con firmeza; use tйcnicas
adecuadas de elevaciуn.
3. Asegure el chasis para evitar movimientos en el бrea de
carga. Coloque la manija y el tubo de aspiraciуn de polvo en el
бrea de carga.
Instalación de la máquina
Para armar la máquina siga los pasos de la figura 1:
1. Familiarícese con la máquina y lea todas las indicaciones
de peligro, advertencia y precaución. Asegúrese de que todos
los operadores de la máquina hayan leído este manual de
instrucciones. Si ellos no pueden leer este manual, explíqueles el
mismo por completo antes de permitirles operar la lijadora.
2. Instale la manija (1) y fije le seguro (2).
3. Inserte el enlace de control en la ranura y deslice el collarнn
hasta la clavija (3). Levante el tambor de lijado con la palanca de
control.
4. Instale el tubo de polvo (4) en la máquina y la bolsa de polvo (5)
en el tubo de polvo.
5. Conecte el cable flexible de la manija (6) al cable del motor (7).
Alinee la clavija de tierra, insértela y tuérzala.

Clarke®American Sanders Manual del operador (ES) - FA-8 - 17 -
ES
ESPAÑOL
INSTALE LA BOLSA DE
RECOLECCIÓN DE POLVO
PRESIONANDO EL EXTREMO DEL
TUBO DE ESCAPE HASTA QUE EL
ANILLO ENCAJE DENTRO DE LA
RANURA.
A
MANGUERA DE 2"
DEL SISTEMA DE
ASPIRACIÓN (NO
INCLUIDO)
MANGUERA DE
1.50" DEL SISTEMA
DE ASPIRACIÓN
(NO INCLUIDO)
TUBO DE ESCAPE
BC
Figura 9
Figura 10
D
(30563A)
2" TUBO x 1.5" EL ADAPTADOR
Instalación de la máquina
6. Esta lijadora está diseñada para utilizarse con un sistema colector de
polvo remoto mediante vacío o con la bolsa de polvo incluida. Siga este
procedimiento:
Preparación de los sistemas colectores de polvo remotos mediante
vacío
Si desea preparar la máquina para sistemas colectores de polvo remotos
mediante vacío que tengan un extremo de manguera de 2”, siga este
procedimiento:
1. Instale e extremo de manguera de 2” (figura 9, A) directamante sobre
el tubo de escape (figura 9, B).
2. El tubo de escape puede girarse para mayor comodidad.
Si desea preparar la máquina para sistemas colectores de polvo remotos
mediante vacío que tengan un extremo de manguera de 1 ½”, siga este
procedimiento:
1. Instale el adaptador del extremo de manguera de 2” x 1½” (No de
pieza 30563A) (figura 9, C) sobre el tubo de escape (figura 9, B).
2. Inserte el extremo de manguera de 1½” (figura 9, D) en el adaptador
(figura 9, C).
NOTA: Ponga en marche el sistema colector remoto mediante vacío
antes de encender la máquina.
Preparación para usar la bolsa de polvo incluida
Si desea preparar la máquina para su uso con la bolsa de polvo
incluida, siga este procedimiento.
1. Instale la bolsa de recolección de polvo presionando el extremo del
tubo de escape hasta que el anillo encaje dentro de la ranura (figura 10).
El mejor modo de hacer esto es presionando la parte posterior de la
abertura de la bolsa con la palma de su mano.
2. El tubo de escape puede girarse para mayor comodidad.
3. Para retirar la bolsa de polvo del tubo de escape, haga palanca hacia
arriba en el extremo de la abertura de la bolsa para liberar parcialmente
el saliente interno de la ranura, y después tire.
4. Para vaciar la bolsa de polvo, abra la aleta de vaciado y saque sus
contenidos dando la vuelta a la bolsa.
NOTA: Para lograr los mejores resultados, vacíe frecuentemente. Siga
todas las advertencias incluidas en el manual y en la bolsa de polvo.

-18- Clarke®American Sanders Manual del operador (ES) - FA-8
ES
ESPAÑOL
Figura 4
DESCONECTE EL
MOTOR
LEVANTE LA
CUBIERTA
ALINEE LA CLAVIJA
CON LA RANURA DEL
ABRASIVO.
PRESIONE EL
ABRASIVO CONTRA
EL TOPE.
ROTE RÁPIDAMENTE
EL ABRASIVO 45º
SUELTE EL ABRASIVO.
LA CLAVIJA SE DEBE
ENGANCHAR EN EL
BOLSILLO. AYUDE SI ES
NECESARIO.
Instalación de la máquina
Instalación del abrasivo:
Para instalar el abrasivo en la máquina siga el procedimiento de la figura 4.
Vea la página 34 para seleccionar el abrasivo.

Clarke®American Sanders Manual del operador (ES) - FA-8 - 19 -
ES
ESPAÑOL
Figura 5
Figura 5A
Figura 5B
Operación de la máquina
Para recubrir con éxito un piso existente, en primer lugar limpie
el piso para eliminar las ceras y los contaminantes. Desgaste la
línea de la pared o cualquier área que no se pueda alcanzar con
la máquina.
1. Conecte el cable de alimentación a un tomacorriente
adecuadamente provisto de conexión a tierra y fusibles. Conecte
el cable de alimentación al adaptador de cable acoplado al
alojamiento de control (vea el punto 7 de la página 6). Presione el
selector en la posición (S) (arranque). Una vez en marcha, deje
que el interruptor regrese a la posición de ejecución (R).
2. El patrón recomendado para esta máquina es usar el método
de “pasada”. Una pasada simple consiste en avanzar con la
máquina y regresar en marcha atrás al punto de partida volviendo
sobre el recorrido realizado hacia adelante. Solape la pasada
previa y repita. De esta manera puede graduar a la derecha o a la
izquierda de la máquina en toda el área a cubrir.
3. Use la empuñadura de mando para bajar el abrasivo al piso.
Mantenga la máquina en movimiento mientras el abrasivo está en
contacto con el piso. Ajuste el ritmo para una abrasión adecuada.
Para obtener los mejores resultados gradúe la máquina en
incrementos de 3” a un ritmo de 12-15 pulgadas por segundo.
Consulte la figura 5.
NOTA: Para lograr una óptima vida útil del abrasivo y resultados
uniformes, gire el abrasivo cada 250 pies cuadrados.
NOTA: Puede agregar hasta 10 libras a la máquina, lo cual
mejorará la abrasión en algunos casos. Para mantener su
abraviso cortante, inviértalo cada 200 pies cuadrados.
PRECAUCIÓN!
Para evitar daño a la superficie, asegúrese de que la máquina
siempre se esté moviendo cuando el tambor de lijado esté en
contacto con el piso.
4. Use la empuñadura de mando para levantar el abrasivo cuando
se mueva en marcha atrás o durante el solapamiento.
5. Puede avanzar con la máquina en sentido transversal (Fig. 5A)
o en la dirección del piso (Fig. 5B) para reducir la superficie que
no se pueda alcanzar y lograr una mejor cobertura del piso.
6. Presione el interruptor selector en la posición off (apagado)
cada vez que vacíe la bolsa de polvo o cuando termine el trabajo.
Desconecte el cable de alimentación.
7. Vacíe la bolsa de polvo con frecuencia.

-20- Clarke®American Sanders Manual del operador (ES) - FA-8
ES
ESPAÑOL
Figura 6
Procedimientos de ajuste de la lijadora
PELIGRO!
Puede producirse electrocución si se realizan mantenimiento
y reparaciones en una unidad que no esté adecuadamente
desconectada de la fuente de alimentación. Desconecte
el suministro de alimentación antes de intentar tareas de
mantenimiento y reparación.
PELIGRO!
Las partes móviles de esta máquina pueden causar lesiones
serias o daños materiales. Mantenga las manos, los pies y la
vestimenta suelta alejados de todas las partes móviles de la
lijadora.
La siguiente información proporciona los detalles sobre cómo
ajustar las diferentes funciones y controles de la lijadora.
Zapata para el polvo
Para ajustar la zapata para el polvo siga esteprocedimiento:
1. Desconecte la máquina del suministro eléctrico.
2. Afloje los cuatro tornillos que sujetan la zapata para el polvo al
chasis.
3. Ajuste la zapata para el polvo hacia el tambor para mejorar la
recolección de partículas finas.
4. Ajuste la zapata para el polvo alejada del tambor para mejorar
la recolección de partículas gruesas.
5. Alinee la zapata para el polvo con el tambor y ajuste los
tornillos. Consulte la figura 12.

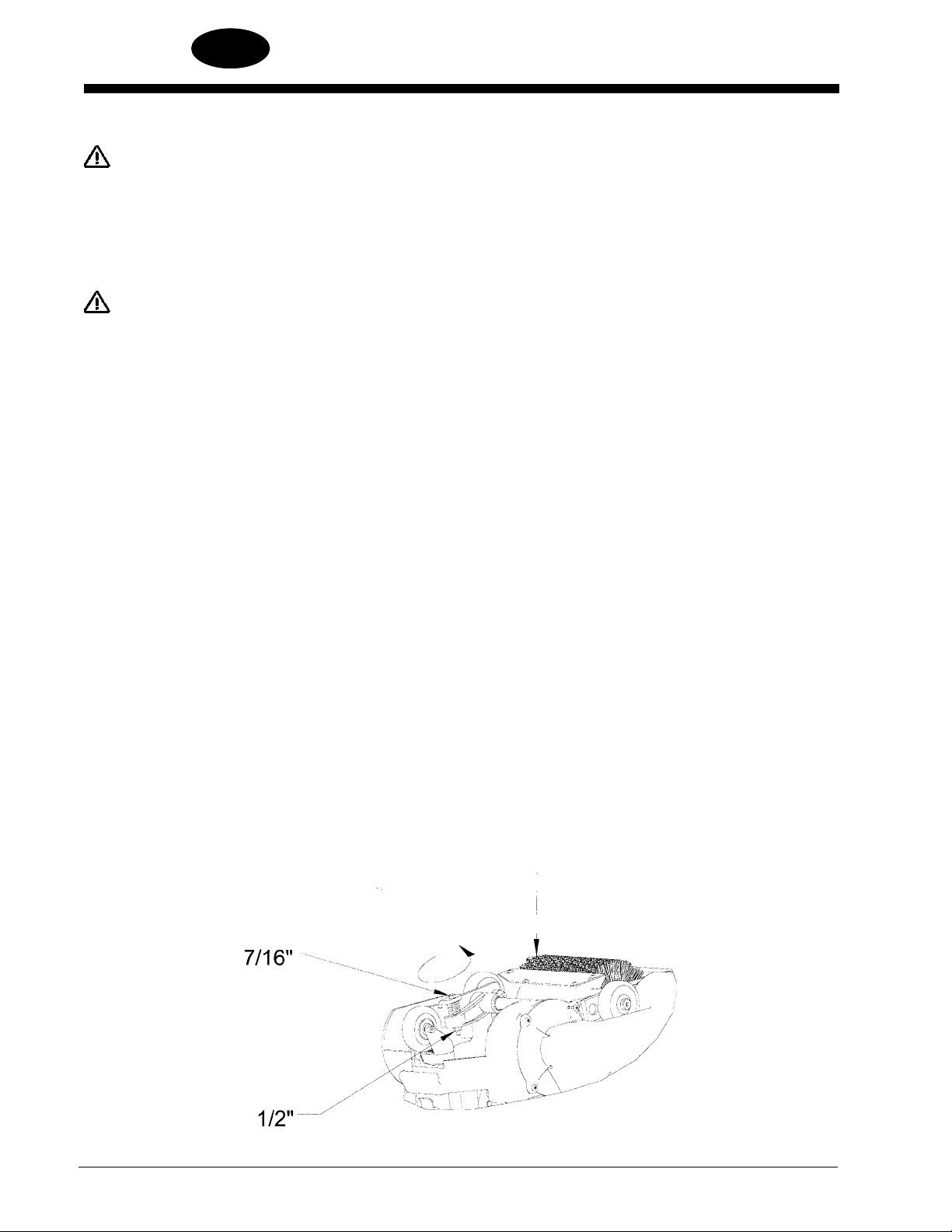

Nivelación
Para ajustar la nivelación de la máquina siga este procedimiento:
1. Ubique el tornillo de nivelación. Consulte la figura 6.
2. Ajuste el tornillo (comprima el resorte de nivelación) para un
lijado más profundo del lado de la correa de transmisión del
tambor de lijado.
3. Afloje el tornillo de nivelación (afloje el resorte de nivelación)
para un lijado más profundo del lado opuesto a las correas de
transmisión. Figura 6.
Mantenimiento de rutina
Los siguientes elementos deben inspeccionarse y realizárseles el
mantenimiento de manera periódica para mantener su lijadora en
buenas condiciones operativas.
Ruedas
Extraiga periódicamente los residuos de las ruedas del camión
y las roldanas pivotantes. Los residuos pueden causar
ondulaciones sobre la superficie lijada.
Bolsa de polvo
Extraiga la bolsa de polvo de la máquina y sacúdala muy bien
para extraer el polvo de lijado de la bolsa de polvo. Dé vuelta a la
bolsa de polvo y lávela a máquina en agua fría para evitar que se
bloqueen los poros y que pierda su capacidad de recolectar polvo.
Correa de transmisión
Periódicamente controle las correas de transmisión para verificar
la existencia de grietas o
bordes deshilachados. La existencia de bordes
deshilachados podría indicar una alineación
defectuosa. Vuelva a alinear la correa.
Cojinetes
Verifique periódicamente los rodillos guía y el rodillo de tensión en
busca de desgaste.
Eje de husillo
Vuelva a lubricar cada 150 horas con 10 oz. de grasa lubricante
NLGI grado 2, -30ºF a 250ºF, 58-75 SUS a 210º F.
Eje de motor
después de las primeras 5000 horas.
Eje de ventilador
después de las primeras 1500 horas.
