This book has important information for the use and safe operation of this machine. Failure to read this
book prior to operating or attempting any service or maintenance procedure to your Clarke machine
could result in injury to you or to other personnel; damage to the machine or to other property could
occur as well. You must have training in the operation of this machine before using it. If your operator(s)
cannot read this manual, have it explained fully before attempting to operate this machine.
All directions given in this book are as seen from the operator’s position at the rear of the machine.
SW 26
Operator’s Manual / Libro de Instrucciones / Manuel d’utilisation
Model: 9084805010
Form No. 1464362000 - 11/2009
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

https://harrissupplyind.com-ToOrderPartsCall608-268-8080

ENGLISH
Operator’s Manual - SW 26 1
TABLE OF CONTENTS
INTRODUCTION......................................................................................................................................................... 2
HOW TO KEEP THIS MANUAL..................................................................................................................................................2
IDENTIFICATION DATA..............................................................................................................................................................2
OTHER REFERENCE MANUALS..............................................................................................................................................2
SPARE PARTS AND MAINTENANCE........................................................................................................................................2
CHANGES AND IMPROVEMENTS ...........................................................................................................................................2
UNPACKING/DELIVERY ............................................................................................................................................ 2
IMPORTANT SAFETY INSTRUCTIONS .................................................................................................................... 2
SYMBOLS ..................................................................................................................................................................................3
GENERAL INSTRUCTIONS.......................................................................................................................................................3
MACHINE DESCRIPTION .......................................................................................................................................... 3
TECHNICAL DATA......................................................................................................................................................................3
MACHINE STRUCTURE AND CONTROLS...............................................................................................................................4
USE ............................................................................................................................................................................. 4
SWEEPER OPERATION............................................................................................................................................................5
HOPPER EMPTYING.................................................................................................................................................................5
AFTER USING THE MACHINE..................................................................................................................................................5
MAINTENANCE.......................................................................................................................................................... 5
SCHEDULED MAINTENANCE TABLE ......................................................................................................................................5
SWEEPER MAINTENANCE.......................................................................................................................................................5
MACHINE CLEANING................................................................................................................................................................6
BROOM ADJUSTMENT .............................................................................................................................................................6
MAIN BROOM DISASSEMBLY/ASSEMBLY ..............................................................................................................................6
SIDE BROOM DISASSEMBLY/ASSEMBLY...............................................................................................................................7
TROUBLESHOOTING................................................................................................................................................ 8
SCRAPPING ............................................................................................................................................................... 8
PARTS LIST.............................................................................................................................................................. 25
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

ENGLISH
2 Operator’s Manual - SW 26
INTRODUCTION
NOTE
The numbers in brackets refer to the components shown in Machine Description chapter.
The purpose of this Manual is to provide the operator with all the information to get the best performances from Clarke SW 26.
Before operating the machine, read carefully the following information.
The machine here described is intended for commercial use only.
HOW TO KEEP THIS MANUAL
The Operator's Manual must be kept near the machine, inside an adequate case, away from liquids and other substances that
can cause damage to it.
IDENTIFICATION DATA
The machine Model and Serial Number are shown on the plate on the machine itself.


data.
MACHINE model ...............................................................................
MACHINE serial number ...................................................................
OTHER REFERENCE MANUALS
Spare Parts List (supplied with the machine)–
SPARE PARTS AND MAINTENANCE

and accessories. Contact your Clarke Dealer for any repair or service, and specify your machine model and serial number.
CHANGES AND IMPROVEMENTS
Clarke constantly improves its products and reserves the right to make changes and improvements at its discretion without

Any change and/or addition of accessory must be approved and performed by Clarke.
UNPACKING/DELIVERY
Upon delivery check that the packing and the machine were not damaged during transportation. In case of visible damages,

Remove the sweeper from the packing, loosen the knobs (2) and unfold the handlebar (1). Tighten the knobs to fasten the
handlebar.
IMPORTANT SAFETY INSTRUCTIONS

intended for domestic use.
Read all the instructions before use.
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

ENGLISH
Operator’s Manual - SW 26 3
SYMBOLS
DANGER!
It indicates a dangerous situation with risk of death for the operator.
WARNING!
It indicates a potential risk of injury for people.
CAUTION!
It indicates a caution or a remark related to important or useful functions.
Pay particular attention to the paragraphs marked by this symbol.
NOTE
It indicates a remark related to important or useful functions.
CONSULTATION
It indicates the necessity to refer to the Operator's Manual before performing any procedure.
GENERAL INSTRUCTIONS

WARNING!

This sweeper is not suitable for collecting dangerous powders.–
Do not collect toxic, carcinogen, combustible materials or other dangerous materials such as asbestos,–
arsenic, barium, beryllium, lead, pesticide or other harmful materials.
Do not collect burning cigarette butts or other burning objects, ash, matches or similar.–
To remove glass, metals or sharp objects from the hopper, wear thick gloves to prevent personal injuries.–
Empty the hopper after each use.–
This walk-behind sweeper is not suitable to collect liquids.–
This sweeper must be used in dry conditions, it must not be used or kept outdoors in wet conditions.–
Do not use the sweeper on uneven surfaces.–
Do not allow to be used as a toy. Pay careful attention when using the machine near children.–
–
brooms could reduce safety.
–
During the sweeping operation, foreign materials may get into the eyes of the operator. Thus, it is–
advisable to wear protective glasses.
Please be watchful. Pay careful attention to the machine operation and use common sense. Do not use–
the machine when tired, absent-minded, under the effect of drugs, alcoholics or medicines which can
compromise the control over the machine.
MACHINE DESCRIPTION
TECHNICAL DATA
General Values
Cleaning width with side brooms 32.3 in (820 mm)
Main cylindrical broom cleaning width 17.7 in (450 mm)
Machine size with folded handlebar (length x width x height) 35 x 32.3 x 13.6 in (890 x 820 x 345 mm)
Machine size with unfolded handlebar (length x width x height) 51.2 x 32.3 x 40.5 in (1,300 x 820 x 1,030 mm)
Main broom size (diameter x length) 5.9 x 17.7 in (150 x 450 mm)
Side broom diameter 10.2 in (260 mm)
Hopper capacity 9 USgal (theoretical) 5 USgal (actual)
[34 L (theoretical) - 19 L (actual)]
Total machine weight 35.3 lb (16 kg)
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

ENGLISH
4 Operator’s Manual - SW 26

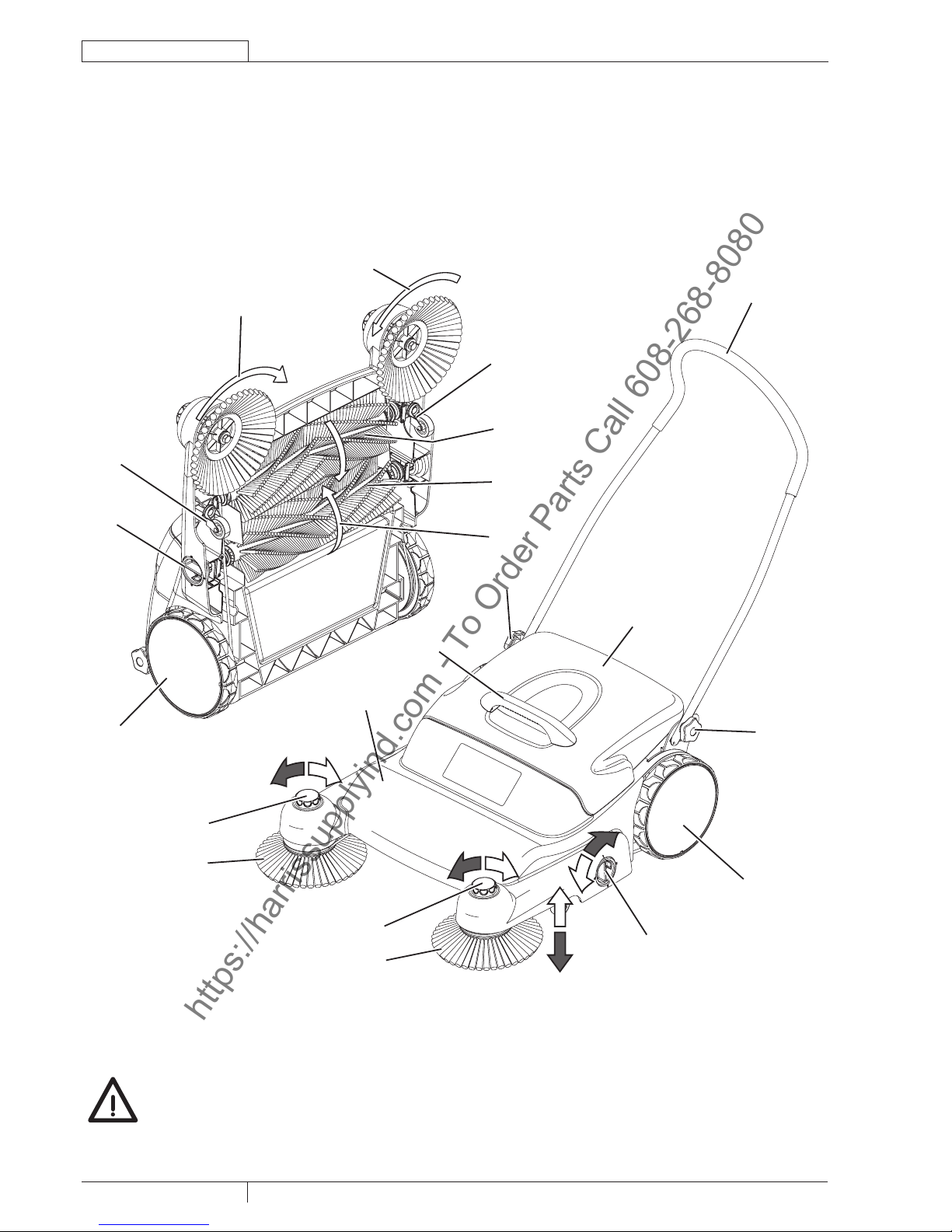

MACHINE STRUCTURE AND CONTROLS
Adjustable handlebar1.
Handlebar adjusting knobs2.
Hopper3.
Hopper handle4.
Side broom height adjusting knob5.
Side broom6.
Main broom height adjusting knob7.
Fixed front main broom8.
Adjustable rear main broom9.
Rear wheel10.
Front pivoting wheel11.
Sweeper frame12.
Main broom rotation direction13.
Side broom rotation direction14.
1
2
2
12
9
8
11
14
13
10
3
4
5
6
6
57
7
11
10
14
USE

from failure to follow these instructions.

WARNING!

or materials.
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

ENGLISH
Operator’s Manual - SW 26 5
SWEEPER OPERATION
If necessary, adjust the handlebar (1) to one of the 3 positions, by using the knobs (2).1.
Grab the handlebar and push the machine forward no faster than a normal walking pace. The machine does not work if2.
dragged backwards.
CAUTION!

The hopper (3) should be emptied after each working cycle and whenever it is full.3.
NOTE
When the hopper is full, the machine cannot collect dust and debris anymore.
HOPPER EMPTYING
Lift the hopper with the handle (4) in the front side and empty it into a proper container.1.
Install the hopper on the machine by inserting the lower end into the machine frame (12).2.
Slightly press downwards until the hopper is in the proper position.
It is advisable to empty the hopper after each use and whenever it is necessary.3.
AFTER USING THE MACHINE
After working, before leaving the machine: empty the hopper (4) and check the main brooms (8 and 9) to remove foreign
materials (lace, wire, strings or similar) which can compromise the proper operation.
To store the machine in a narrow place, fold the handlebar (1).
Loosen the knobs (2) and pull the handlebar upwards.–
Fold down the handlebar and lock it.–
Then place the machine in a vertical position to preserve the broom bristles.
MAINTENANCE
CAUTION!

For other procedures, contact the Service Center.
Use only Clarke original spare parts and accessories.
The lifespan of the machine and its maximum operating safety are ensured by correct and regular maintenance.
SCHEDULED MAINTENANCE TABLE
Procedure After working Monthly When necessary
Place the machine in a vertical position
Empty the hopper (3)
Clean the main (8 and 9) and side brooms (6)
Clean the machine
Replace the main broom (9) when worn
Replace the side brooms (6) when worn
Replace the driving belt (*)
Contact an authorised Service Center or Retailer.(*)
SWEEPER MAINTENANCE
After each use, perform the following procedures:
Empty the hopper (3).–
Check if there are foreign objects caught in the brooms or wheels and remove them immediately.–
–
damages due to the drive system sticking.
Periodically check the main and side brooms for wear ; adjust their height or replace them when the sweeping capacity is–
reduced.
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

ENGLISH
6 Operator’s Manual - SW 26
MACHINE CLEANING
Regularly clean the machine with a wet cloth.
CAUTION!
Do not clean the machine with pressure washer!
All bearings are protected against dust and do not require lubrication or maintenance.
BROOM ADJUSTMENT

Adjust the height of the main broom (9) with the two knobs (7). When turning them, each step on the marked numbers1.
amounts to a broom lowering.
Check that the two knobs (7) are on the same marked number. Otherwise there will be a difference in the longitudinal
pressure of the broom.
Adjust the height of the side brooms (6) with the knobs (5). When turning them counter-clockwise, each step amounts to a2.
broom lowering.

broom adjustment procedure.
If the brooms are too worn, replace them.
MAIN BROOM DISASSEMBLY/ASSEMBLY
CAUTION!
It is advisable to wear protective gloves when
replacing the brooms because there can be
sharp debris between the bristles.
NOTE

wears.
Disassembly
Place the machine in a suitable place, with the bottom1.
side up.
Remove the screws (A, Fig. 1), then remove the supports2.
(B) with the main broom (C).
Pay attention to the driving belt (D) of the front main
broom.
Remove the driving belt (E, Fig. 2) from its housing on3.
the main broom (F).
Remove the main broom (F) and keep screws, supports4.
and bearings (G) for reassembly.
Assembly
Assemble the main broom in the reverse order of5.
disassembly, and note the following:
Install the main broom with the bristles as shown in
(H, Fig. 1).
Install the short driving belt by crossing it as shown (I,
Fig. 2).
Pay attention to the proper position of the long driving
belt (D, Fig. 1).
Turn the 2 knobs (7) on the position 1.
After installation, check the sweeper operation by testing the
rotation direction of the brooms (13).
AD
A
A
A
B
B
C
H
Figure 1
EI
F
G
G
Figure 2
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

ENGLISH
Operator’s Manual - SW 26 7

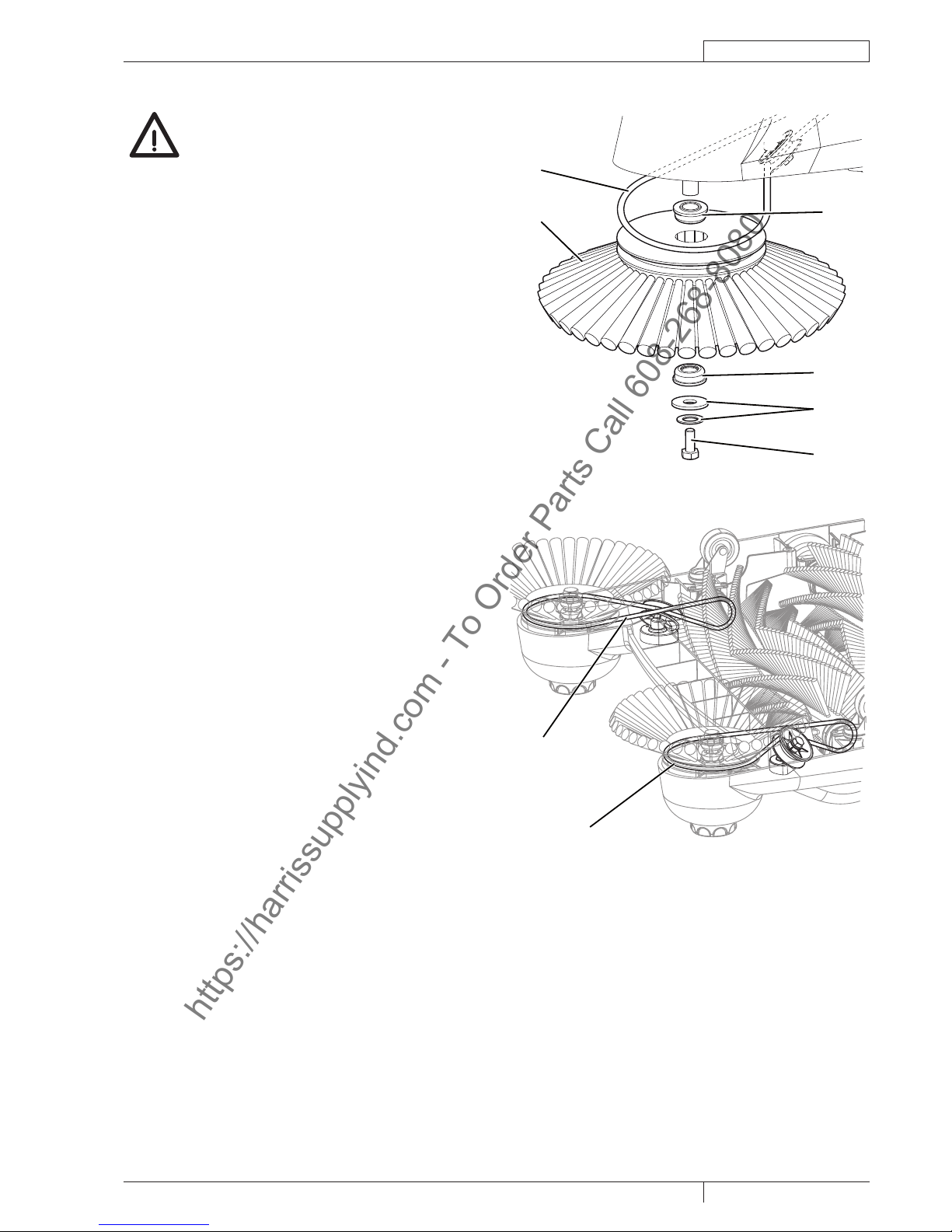

SIDE BROOM DISASSEMBLY/ASSEMBLY
CAUTION!
It is advisable to wear protective gloves when
replacing the brooms because there can be
sharp debris between the bristles.
Disassembly
Place the machine in a suitable place, with the bottom1.
side up.
Remove the screw (A, Fig. 3), and keep the washer (B)2.
and the bearings (C) for reassembly.
Remove the driving belt (D) and the side broom (E).3.
Replace the side broom.4.
Assembly
Assemble the side broom in the reverse order of5.
disassembly, and note the following:
Install the driving belt (F, Fig. 4) as shown.
Turn the knobs fully clockwise.
After installation, check the sweeper operation by testing the
rotation direction of the brooms (14).
A
B
C
C
D
E
Figure 3
F
F
Figure 4
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

ENGLISH
8 Operator’s Manual - SW 26
TROUBLESHOOTING
WARNING!

on the machine.
Repair and services must be performed by Clarke authorized technicians.
The following instructions should be useful to solve some machine problems. If the suggested remedies are not effective, it is
necessary to contact the Service Center.
Trouble Possible Cause Remedy
The machine does not move smoothly. The side or main brooms are too low. Adjust the brooms.
There is a big foreign object caught into the
brooms.
Remove the object.
 There is a rope or other foreign object caught
by the main brooms.
Remove the rope or the object.
The hopper is full. Empty the hopper.
The side or main brooms are too high. Adjust the brooms.
The brooms are too worn. Replace the brooms.
The machine produces excessive dust during
operation.
The hopper is full. Empty the hopper.
The machine speed is too high. Reduce the working speed.
The machine leaves dust marks. Some dust may collect inside the housing
behind the brooms.
Remove the dust from the housing.
SCRAPPING

https://harrissupplyind.com-ToOrderPartsCall608-268-8080

ESPAÑOL
Libro de instrucciones - SW 26 9
ÍNDICE
LEA ESTE LIBRO
Contiene información importante para el uso correcto y seguro de la máquina. Lea este libro completamente
antes de arrancar la máquina o hacer cualquier operación de mantenimiento. Si no siga las instrucciones,
corre el peligro de herirse o causar lesiones al personal, o causar daños importantes a la máquina o a su
entorno. Antes de usar la máquina, es indispensable seguir una formación. Si Usted (o el operador) no habla
español, solicite (o proporciónele) todas las informaciones necesarias. El libro está traducido en otros idio-
mas. Todas las indicaciones de dirección dadas en este libro están dadas desde la posición del operador en
la parte de atrás de la máquina. Puede Ud. conseguir libros suplementarios dirigiéndose a su distribuidor
Clarke.
INTRODUCCIÓN....................................................................................................................................................... 10
CONSERVACIÓN DEL MANUAL .............................................................................................................................................10
DATOS DE IDENTIFICACIÓN..................................................................................................................................................10
OTROS MANUALES DE REFERENCIA ..................................................................................................................................10
PIEZAS DE REPUESTO Y MANTENIMIENTO........................................................................................................................10
MODIFICACIONES Y MEJORAS.............................................................................................................................................10
DESEMBALAJE/ENTREGA..................................................................................................................................... 10
INSTRUCCIONES IMPORTANTES DE SEGURIDAD ............................................................................................. 10
SÍMBOLOS ...............................................................................................................................................................................11
INSTRUCCIONES GENERALES .............................................................................................................................................11
DESCRIPCIÓN DE LA MÁQUINA............................................................................................................................ 11
DATOS TÉCNICOS ..................................................................................................................................................................11
ESTRUCTURA Y MANDOS DE LA MÁQUINA.........................................................................................................................12
USO........................................................................................................................................................................... 12
FUNCIONAMIENTO DE LA BARREDERA...............................................................................................................................13
VACIADO DEL DEPÓSITO DE RECOGIDA.............................................................................................................................13
DESPUÉS DEL USO DE LA MÁQUINA...................................................................................................................................13
MANTENIMIENTO .................................................................................................................................................... 13
ESQUEMA DE MANTENIMIENTO PROGRAMADO................................................................................................................13
TAREAS DE MANTENIMIENTO DE LA BARREDERA............................................................................................................13
LIMPIEZA DE LA MÁQUINA.....................................................................................................................................................14
REGULACIÓN DE LOS CEPILLOS .........................................................................................................................................14
DESMONTAJE/MONTAJE DEL CEPILLO PRINCIPAL............................................................................................................14
DESMONTAJE/MONTAJE DE LOS CEPILLOS LATERALES .................................................................................................15
BÚSQUEDA AVERÍAS ............................................................................................................................................. 16
DESGUACE .............................................................................................................................................................. 16
PARTS LIST.............................................................................................................................................................. 25
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

ESPAÑOL
10 Libro de instrucciones - SW 26
INTRODUCCIÓN
NOTA

El objetivo del presente manual es ofrecer al usuario toda la información que necesita para obtener el máximo provecho de la
Clarke SW 26.
Leerlo por completo antes de comenzar a usar la máquina.
El producto descrito está destinado exclusivamente al uso comercial.
CONSERVACIÓN DEL MANUAL
Este Libro de instrucciones debe conservarse junto a la máquina, dentro de su contenedor, lejos de líquidos y otras substancias
que pudieran dañarlo.
DATOS DE IDENTIFICACIÓN

El año de fabricación de la máquina está indicado por las dos primeras cifras del número de serie de la máquina misma.
Esta información es necesaria cuando se pidan piezas de repuesto para la máquina. Usar el espacio siguiente para escribir los

Modelo MÁQUINA .............................................................................
Número de serie MÁQUINA ..............................................................
OTROS MANUALES DE REFERENCIA
Catálogo piezas de repuestos (en dotación a la máquina)–
PIEZAS DE REPUESTO Y MANTENIMIENTO
Cualquier reparación deberá realizarse en los centros de asistencia autorizados por Clarke, los cuales cuentan con personal


MODIFICACIONES Y MEJORAS

discreción, sin verse obligada a aplicar dichas ventajas a las máquinas vendidas previamente.

DESEMBALAJE/ENTREGA
A la entrega de la máquina, controlar cuidadosamente la caja de embalaje y la máquina para ver si está dañada. Si está
dañada, guardar la caja para que pueda ser inspeccionada. Para presentar una reclamación por los daños ocurridos durante el
transporte, es necesario dirigirse inmediatamente al proveedor de Clarke.

manillar.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD


Lea todas las instrucciones antes de utilizarla.
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

ESPAÑOL
Libro de instrucciones - SW 26 11
SÍMBOLOS
¡PELIGRO!
Indica un peligro con riesgo, incluso mortal, para el operador.
¡ATENCIÓN!
Indica el riesgo potencial de infortunios para las personas.
¡ADVERTENCIA!
Indica una advertencia o una nota sobre una función importante o útil.
Tener cuidado de las partes del texto marcadas con este símbolo.
NOTA

CONSULTAS

INSTRUCCIONES GENERALES

máquina o a las personas.
¡ATENCIÓN!
Para reducir al mínimo el riesgo de incendios o lesiones personales:
Esta barredera no es adecuada para recoger polvos peligrosos.–
No recoger materiales tóxicos, cancerígenos, combustibles ni ningún otro material peligroso, como–
amianto, arsénico, bario, plomo, pesticidas y demás sustancias nocivas para la salud.
No recoger colillas encendidas ni otros materiales fumógenos, cenizas, fósforos o similares.–
–

Vaciar el depósito de recogida después de cada utilización.–
Esta barredera de tracción no es apta para recoger líquidos.–
La máquina sólo se puede usar en seco y no se debe usar o tener al exterior en condiciones de humedad.–
–
No permitir que se utilice como si fuera un juguete. Tener mucho cuidado cuando se utiliza cerca de–
niños.
Usar sólo los cepillos suministrados junto a la máquina o aquellos indicados en el Libro de instrucciones.–
Usar otros cepillos puede perjudicar la seguridad.
Antes de utilizar la barredera, es necesario colocar los portillos y las tapas como se indica en el Libro de–
instrucciones.
Durante el funcionamiento de la barredera pueden penetrar cuerpos extraños en los ojos del operario.–
Por ello se deben llevar gafas protectoras adecuadas mientras la utiliza.
Mantenerse atento. Controlar lo que hace y utilice el sentido común. No utilizar la barredera si se siente–
cansado, distraído o está bajo los efectos de estupefacientes, alcohol o fármacos, ya que podría perder el
control.
DESCRIPCIÓN DE LA MÁQUINA
DATOS TÉCNICOS
Generales Valores
Anchura de barrido con cepillo lateral 32,3 in (820 mm)
Anchura de trabajo con los cepillos de rodillo principales 17,7 in (450 mm)
Dimensiones de la máquina con manillar replegado hacia adelante (longitud x anchura x
altura) 35 x 32,3 x 13,6 in (890 x 820 x 345 mm)
Dimensiones de la máquina con manillar en posición de trabajo (longitud x anchura x altura) 51,2 x 32,3 x 40,5 in (1.300 x 820 x 1.030 mm)
Dimensiones del cepillo principal (diámetro x largura) 5,9 x 17,7 in (150 x 450 mm)
Diámetro del cepillo lateral 10,2 in (260 mm)
Capacidad del depósito de recogida 9 USgal (teórico) 5 USgal (real)
[34 L (teórico) - 19 L (real)]
Peso total de la máquina 35,3 lb (16 kg)
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

ESPAÑOL
12 Libro de instrucciones - SW 26
ESTRUCTURA Y MANDOS DE LA MÁQUINA
Manillar ajustable1.
Empuñadura para el ajuste de la inclinación del manillar2.
Depósito de recogida3.
Empuñadura del depósito de recogida4.
Pomo de ajuste de la altura de los cepillos laterales5.
Cepillo lateral6.
Asa para regular la altura del cepillo central7.
8.
Cepillo central trasero regulable9.
Rueda trasera10.
Rueda delantera giratoria11.
Bastidor de la barredera12.
Sentido de rotación de los cepillos centrales13.
Sentido de rotación de los cepillos laterales14.
1
2
2
12
9
8
11
14
13
10
3
4
5
6
6
57
7
11
10
14
USO

alguna por los daños debidos a un uso distinto al indicado.

¡ATENCIÓN!

cancerígenos o nocivos para la salud.
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

ESPAÑOL
Libro de instrucciones - SW 26 13
FUNCIONAMIENTO DE LA BARREDERA
Si es necesario, ajustar el manillar (1) en una de las 3 posiciones según su comodidad, con ayuda de las asas (2).1.
Colocar las manos sobre el manillar y empuje la barredera hacia adelante, procediendo a paso normal. La barredera no2.
funciona si se arrastra hacia atrás.
¡ADVERTENCIA!

breves.
3.
NOTA

VACIADO DEL DEPÓSITO DE RECOGIDA
Levantar el depósito de recogida con la empuñadura (4) de la parte delantera y vaciar su contenido en un contenedor1.
apropiado.
Volver a colocar el depósito de recogida en la barredera insertando el margen inferior del depósito en el bastidor (12) de la2.
barredera.
Ejercer una presión mínima hacia la parte inferior hasta que el depósito de recogida se sitúe en la posición correcta.
3.
DESPUÉS DEL USO DE LA MÁQUINA

(8 y 9) para quitar cualquier resto (cordones, alambres, cintas o materiales similares) que pueda comprometer el correcto
funcionamiento.
Para guardar la máquina sin que ocupe demasiado espacio, cerrar el manillar (1).
–
Volcar el manillar hacia adelante y bloquearlo.–
Para proteger las cerdas de los cepillos, colocar la barredera en posición vertical.
MANTENIMIENTO
¡ADVERTENCIA!
Efectuar únicamente las tareas de mantenimiento descritas en el presente manual.
Para cualquier otro trabajo, contactar al centro de asistencia.
Usar únicamente recambios y accesorios originales de Clarke.
Un mantenimiento cuidadoso y continuo garantiza la vida útil y la seguridad de funcionamiento de la máquina.
ESQUEMA DE MANTENIMIENTO PROGRAMADO
Procedimiento Al terminar el trabajo Una vez al mes En caso necesario
Colocar la barredera en posición vertical
Vaciar el depósito de recogida (3)
Limpiar los cepillos centrales (8 y 9) y laterales (6)
Limpiar la máquina
Sustituir el cepillo central (9) gastado
Sustituir los cepillos laterales (6) gastados
Sustituir las correas de transmisión (*)
(*)
TAREAS DE MANTENIMIENTO DE LA BARREDERA

Vaciar el depósito de recogida (3).–
Comprobar que ningún tipo de material permanece adherido a los cepillos o a las ruedas. En caso de encontrar algún–
cuerpo extraño, retirarlo inmediatamente.
Limpiar los cepillos, eliminar los cordones, alambres, cintas o materiales similares. De esta forma, la máquina conservará–

–
sustituirlas cuando la capacidad de barrido está reducida.
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

ESPAÑOL
14 Libro de instrucciones - SW 26
LIMPIEZA DE LA MÁQUINA
Limpiar habitualmente la máquina con un paño húmedo.
¡ADVERTENCIA!
No limpiar la máquina con chorros de alta presión.
Todos los cojinetes están protegidos del polvo y no necesitan lubricantes ni mantenimiento.
REGULACIÓN DE LOS CEPILLOS

Ajustar la altura del cepillo central (9) con ayuda de las dos empuñaduras (7). Al girarlas, cada aumento en los números1.
marcados corresponde a un descenso del cepillo.
Comprobar que las dos empuñaduras (7) están en el mismo número marcado. En caso contrario habría una diferencia de
presión longitudinal en el cepillo.
Ajustar la altura de los cepillos laterales (6) con ayuda de las pomos (5). Al girarlos en sentido contrario a las agujas del2.
reloj, cada aumento corresponde a un descenso de los cepillos.

caso contrario, repetir la operación de regulación de los cepillos.

DESMONTAJE/MONTAJE DEL CEPILLO PRINCIPAL
¡ADVERTENCIA!
Durante la sustitución de los cepillos se
aconseja usar guantes, ya que podría haber
residuos cortantes encastrados en las cerdas.
NOTA


Desmontaje
1.
con el fondo hacia arriba.
2.
con los cepillos centrales (C).
Prestar atención a la correa motriz (D) del cepillo central
delantero.
Quitar la correa motriz (E, Fig. 2) de su alojamiento en el3.
cepillo central (F).
Quitar el cepillo central (F) y recuperar los tornillos, los4.
soportes y los cojinetes (G) para el posterior montaje.
Montaje
Montar el cepillo central en orden contrario al5.

Instalar el cepillo central con las cerdas orientadas
como se indica (H, Fig. 1).
Instalar y posicionar la correa corta de transmisión
cruzándola como se indica (I, Fig. 2).
Prestar atención al correcto posicionamiento de la
correa larga de transmisión (D, Fig. 1).
Girar las 2 empuñaduras (7) hasta la posición 1.
Una vez concluida la instalación, controlar el funcionamiento
de la barredera, comprobando que los cepillos (13) giran en
sentido correcto.
AD
A
A
A
B
B
C
H
Figura 1
EI
F
G
G
Figura 2
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

ESPAÑOL
Libro de instrucciones - SW 26 15
DESMONTAJE/MONTAJE DE LOS CEPILLOS LATERALES
¡ADVERTENCIA!
Durante la sustitución de los cepillos se
aconseja usar guantes, ya que podría haber
residuos cortantes encastrados en las cerdas.
Desmontaje
1.
con el fondo hacia arriba.
Desenroscar los tornillos (A, Fig. 3) y recuperar las2.
arandelas (B) y los cojinetes (C) para el posterior
montaje.
Quitar la correa de transmisión (D) y retirar el cepillo3.
lateral (E).
Sustituir el cepillo lateral.4.
Montaje
Montar el cepillo lateral en orden contrario al5.

Instalar la correa de transmisión (F, Fig. 4) como se

Girar los pomos en el sentido de las agujas del reloj
hasta llegar al tope.
Una vez concluida la instalación, controlar el funcionamiento
de la barredera, comprobando que los cepillos (14) giran en
sentido correcto.
A
B
C
C
D
E
Figura 3
F
F
Figura 4
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

ESPAÑOL
16 Libro de instrucciones - SW 26
BÚSQUEDA AVERÍAS
¡ATENCIÓN!
Exceptuando los ajustes explicados en el presente manual, el usuario no debe intentar jamás efectuar por su
cuenta las reparaciones.
Las tareas de reparación y de asistencia al cliente las efectuará siempre un técnico autorizado de Clarke.
Las siguientes indicaciones ayudan a localizar las averías y repararlas. Si no fuese posible subsanar el error, deberá ponerse
en contacto con el centro de asistencia.
Problema Probable causa Remedio
 El cepillo central y los laterales se han
regulado a una altura demasiado baja.
Ajustar los cepillos.
Un objeto de grandes dimensiones se ha
quedado enganchado.
Retirar el objeto.
 Un cordel u otro cuerpo extraño se ha
quedado enredado o enganchado en los
cepillos principales.
Quitar el cordel u objeto.
El depósito de recogida está lleno. Vaciar el depósito de recogida.
El cepillo central o los laterales se han
regulado a demasiada altura.
Ajustar los cepillos.
Los cepillos están demasiado gastados. Sustituir los cepillos.
Excesiva acumulación de polvo durante el
funcionamiento.
El depósito de recogida está lleno. Vaciar el depósito de recogida.
La velocidad de barrido es muy elevada. Reducir la velocidad de trabajo.
La barredera deja rastros de polvo. Determinadas clases de polvo se acumulan
en el alojamiento situado en la parte trasera
de los cepillos.
Quitar cualquier polvo que se acumule en el
alojamiento principal.
DESGUACE
Para desechar la máquina, dirigirse a un centro de recogida autorizado.
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

FRANÇAIS
Manuel d’utilisation - SW 26 17
LISEZ CE MANUEL
Il contient des informations importantes pour une utilisation correcte de la machine, en toute sécurité. Lisez-
le complètement avant de mette la machine en marche ou d’effectuer un entretien. A défaut, vous risqueriez
de vous blesser ou de blesser d’autres membres du personnel, d’endommager sérieusement la machine ou
de provoquer des dégâts dans son environnement. Avant de se servir de la machine, il est indispensable
d’avoir reçu une formation. Si vous-même (ou le conducteur) ne parlez pas français, veuillez demander (ou
lui fournir) toutes les explications nécessaires. Des versions du manuel existent en d’autres langues. Toutes
-
rière de la machine. Des manuels supplémentaires peuvent être obtenus auprès de votre revendeur Clarke.
TABLE DES MATIERES
INTRODUCTION....................................................................................................................................................... 10
CONSERVATION DU MANUEL................................................................................................................................................10
DONNEES D’IDENTIFICATION ...............................................................................................................................................10
AUTRES MANUELS DE REFERENCE....................................................................................................................................10
PIECES DE RECHANGE ET ENTRETIEN ..............................................................................................................................10
MODIFICATIONS ET AMELIORATIONS..................................................................................................................................10
DEBALLAGE / LIVRAISON...................................................................................................................................... 10
INSTRUCTIONS DE SECURITE IMPORTANTES ................................................................................................... 10
SYMBOLES UTILISES .............................................................................................................................................................11
INSTRUCTIONS GENERALES................................................................................................................................................11
DESCRIPTION DE LA MACHINE ............................................................................................................................ 11
CARACTERISTIQUES TECHNIQUES.....................................................................................................................................11
STRUCTURE ET COMMANDES DE LA MACHINE.................................................................................................................12
UTILISATION ............................................................................................................................................................ 12
FONCTIONNEMENT DE LA BALAYEUSE...............................................................................................................................13
VIDANGE DU RESERVOIR .....................................................................................................................................................13
APRES L’UTILISATION DE LA MACHINE ...............................................................................................................................13
ENTRETIEN .............................................................................................................................................................. 13
PLAN D’ENTRETIEN PROGRAMME.......................................................................................................................................13
OPERATIONS D’ENTRETIEN BALAYEUSE............................................................................................................................13
NETTOYAGE DE LA MACHINE ...............................................................................................................................................14
REGLAGE DES BALAIS ..........................................................................................................................................................14
DEPOSE / REPOSE DU BALAI CENTRAL..............................................................................................................................14
DEPOSE / REPOSE DES BALAIS LATERAUX .......................................................................................................................15
DEPISTAGE DES PANNES...................................................................................................................................... 16
MISE A LA FERRAILLE............................................................................................................................................ 16
PARTS LIST.............................................................................................................................................................. 25
https://harrissupplyind.com-ToOrderPartsCall608-268-8080

FRANÇAIS
18 Manuel d’utilisation - SW 26
INTRODUCTION
REMARQUE
Les nombres entre parenthèses se rapportent aux composants indiqués au chapitre Description de la machine.

balayeuse Clarke SW 26.


CONSERVATION DU MANUEL


DONNEES D’IDENTIFICATION




 ....................................................................
Numéro de série de la MACHINE ......................................................
AUTRES MANUELS DE REFERENCE
–
PIECES DE RECHANGE ET ENTRETIEN



MODIFICATIONS ET AMELIORATIONS



DEBALLAGE / LIVRAISON





INSTRUCTIONS DE SECURITE IMPORTANTES



https://harrissupplyind.com-ToOrderPartsCall608-268-8080
