Gazebo
Trädgårdspaviljong
Hagepaviljong
Puutarhapaviljonki
Art.no.
31-5242 Ver. 201211

2

3
English
Gazebo
Art.no: 31-5242
Please read the entire instruction manual before using the product and save it for future reference.
We reserve the right for any errors in text or images and any necessary changes made to technical data.
If you have any questions regarding technical problems please contact our Customer Services.
Safety
• Never leave the gazebo up in bad weather.
• Never light a fire or barbecue inside the gazebo.
• Make sure that the gazebo is securely anchored to the ground.
• The gazebo is intended as a temporary weather shelter and not for permanent use.
Product description

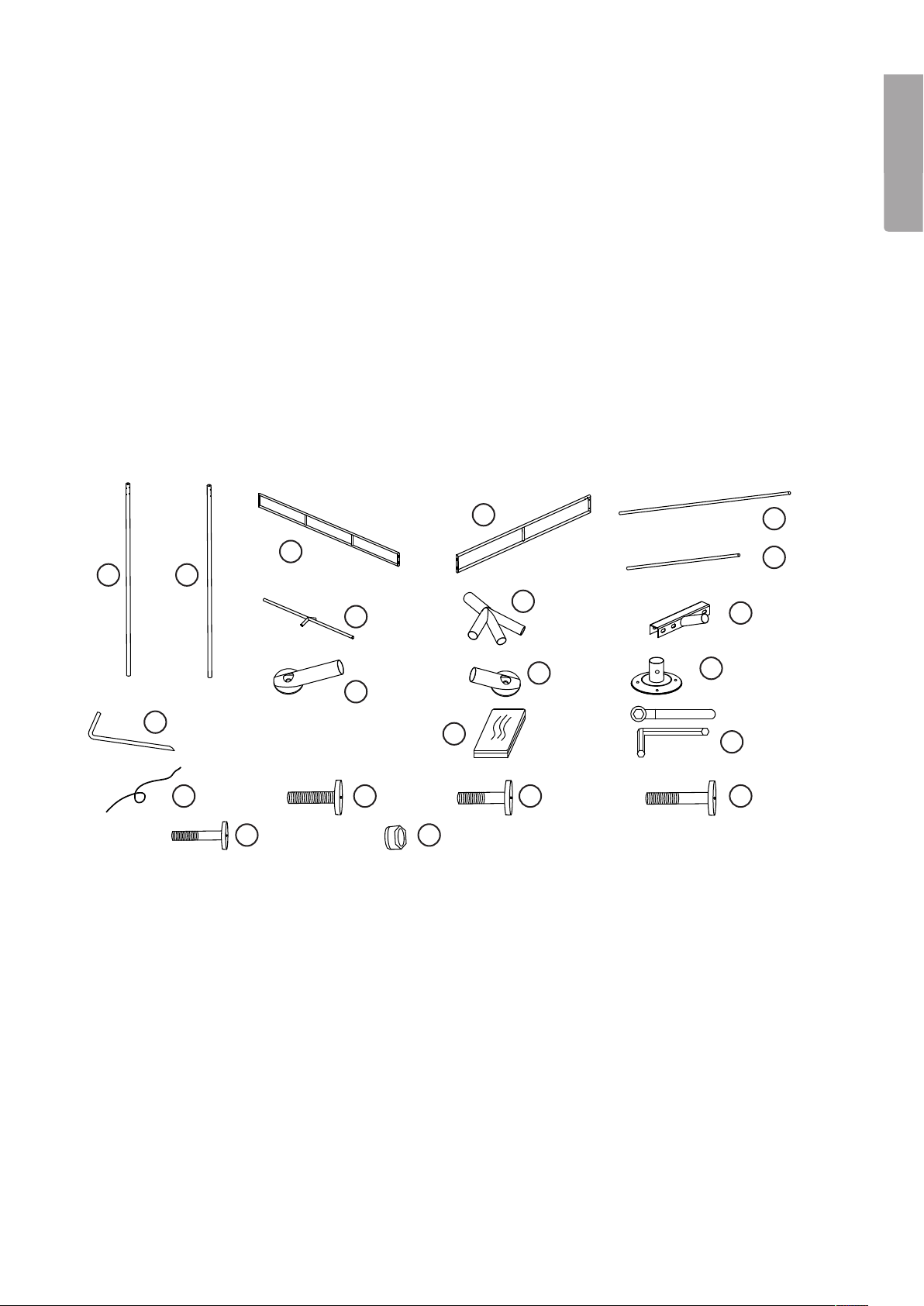

Package contents:
Item Designation Quantity
ALeg (corner) 4
BLeg (middle) 2
CSide bar 4
DEnd bar 4
ERoof strut (corner) 4
FRoof strut 4
GRoof apex 1
H4-way joint 2
I3-way joint 2
JStrut bracket (corner) 4
KStrut bracket 2
LFoot 6
MTent peg 12
ORoof 1
PTool set 1
QGuyline 4
RM6×15 bolt 16
SM6×30 bolt 8
TM6×48 bolt 16
UM6×50 bolt 4
VM6 nut 32
A B
C
DE
F
G
HI
J
KL
MOP
Q R T
U V
S

4
English
Assembly
Note: Two or three people will be required to assemble the gazebo.

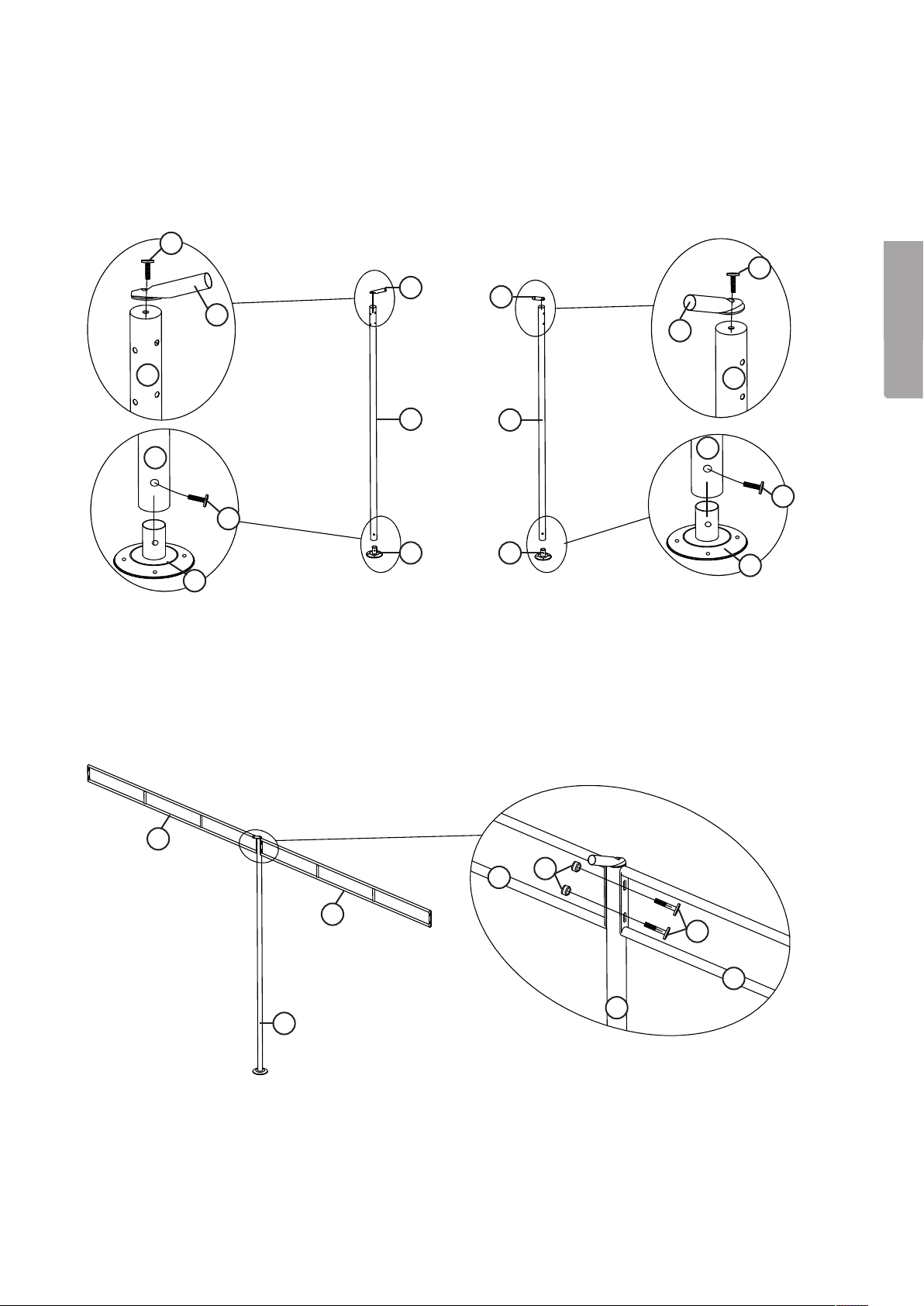

1. Attach the feet (L) to the legs (A) using M6×15 bolts (R).
2. Attach the feet (L) to the legs (B) using M6×15 bolts (R).
3. Attach the strut brackets (J and K) to the top of the legs (A and B) using M6×15 bolts (R).
Do not fully tighten the bolts until the entire frame has been assembled.
4. Attach the side bars (C) to the middle legs (B) using M6×50 bolts (U) and nuts (V).
R
J
J
L L L
B
B
R
R
K
B
K
A
A
A
R
L
C
C
CV
U
C
B
B

5
English

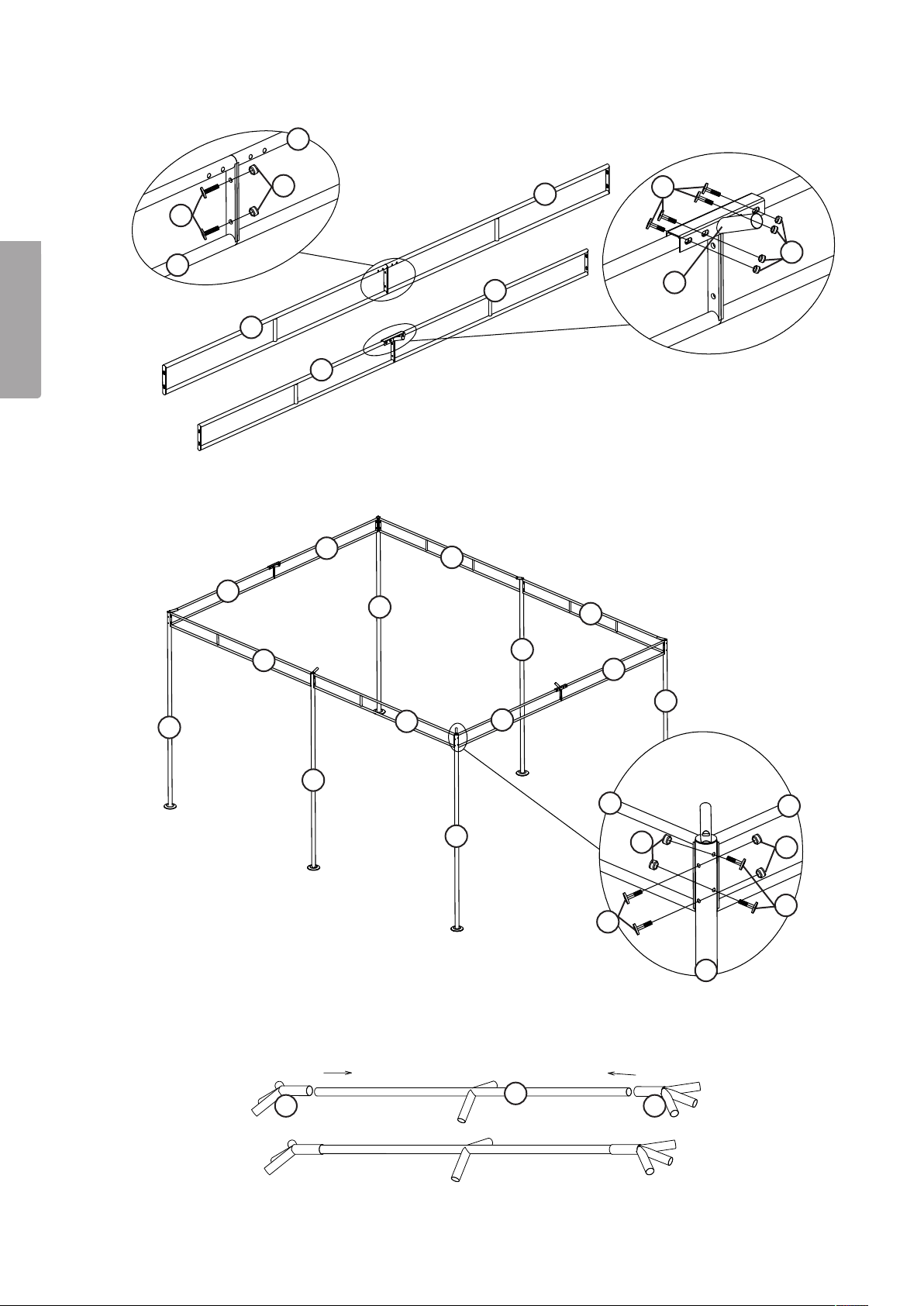

5. Assemble the end bars (D) using M6×15 bolts (R) and nuts (V) and then attach the 3-way joints (I)
using M6×30 bolts (S).
6. Attach the side bars (C) and the end bars (D) to the corner legs (A) using M6×48 bolts (T) and nuts (V).
D
D
R
V
D
D
D
D
S
V
I
7. Hold in the ball catches on the bottom of the 4-way joints (H) and fit them onto the ends of the roof ridge (G).
You might have to twist the bars round a little until the ball catches engage and lock the joints.
D
D
D
D
D
C
C
C
C
C
A
A
A
A
T
VV
T
A
B
B
G
H H

6
English
8. Push the roof struts (E) and (F) into the roof ridge pole (G) and 4-way joints (H). The ball catches will
lock when the poles are correctly inserted.
9. Push the ends of the assembled roof frame into the strut brackets (I, J and K) at the top of the legs.
The ball catches will lock when the poles are correctly inserted.
F
F
E
K
J
I
F
F
F
E
F
E
E
E
E
F
F
F
G
G
G
H
E

7
English

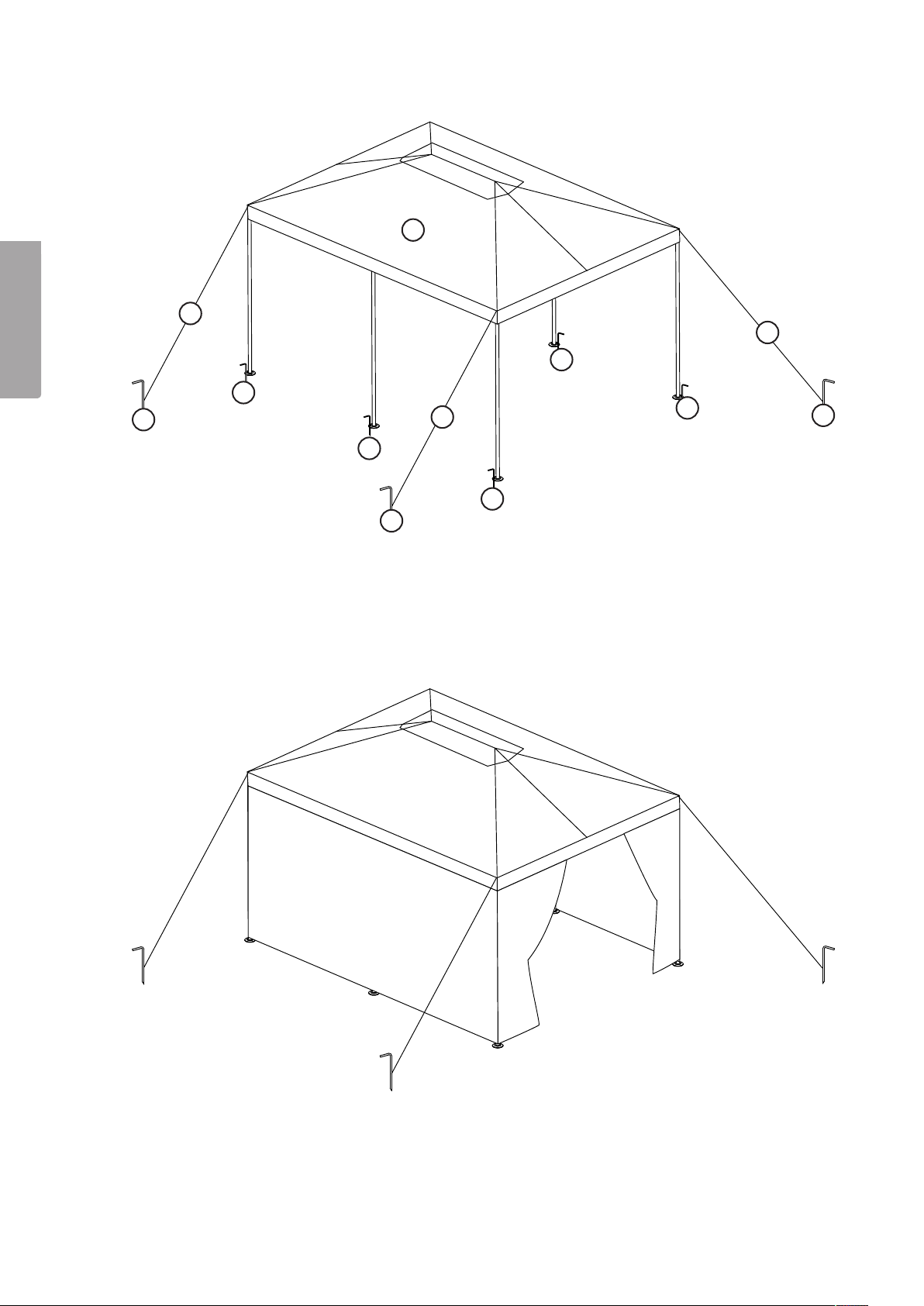

10. Lay the fabric roof (O) over the frame and fasten it on the inside using hook and loop fasteners.
Anchor the gazebo to the ground using the guylines (Q) and tent pegs (M).
Note: Fabric side walls for the gazebo can be purchased separately (art no: 31-5243).
Attaching side walls (sold separately)
1. Lift the edges of the roof fabric to expose the top of the legs. Fit the side walls around the frame so
that the openings (doors) are located at the ends of the tent.
2. Attach the side walls to the bars at the top of the frame and to the outside of the legs using
the hook and loop fasteners.
Care advice
Hang the fabric up to dry after use and make sure that it is completely dry before packing it away
in the storage bag. The fabric can be hand washed in a mild detergent.
O
M
Q
M
Q
Q
M
MM
M
M
M

8
Svenska
Trädgårdspaviljong
Art.nr 31-5242
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
Säkerhet
• Lämna inte paviljongen uppställd i dåligt väder.
• Tänd inte brasa eller grill under paviljongen.
• Se till att paviljongen är ordentligt förankrad.
• Paviljongen är avsedd för tillfälligt väderskydd, inte för permanent bruk.
Produktbeskrivning
Förpackningen innehåller:
Pos Benämning Antal
ABen (hörn) 4
BBen (mitten) 2
CLångsida 4
DKortsida 4
EStag till tak (hörn) 4
FStag till tak 4
GToppdel till tak 1
HFörgrening 2
ISkarv 2
JStagfäste (hörn) 4
KStagfäste 2
LFot 6
MTältpinnar 12
OTak 1
PVerktygssats 1
QStaglinor 4
RM6×15 skruv 16
SM6×30 skruv 8
TM6×48 skruv 16
UM6×50 skruv 4
VM6 mutter 32
A B
C
DE
F
G
HI
J
KL
MOP
Q R T
U V
S

9
Svenska
Montering
Obs! Vid monteringen bör du ta hjälp av en eller två personer.

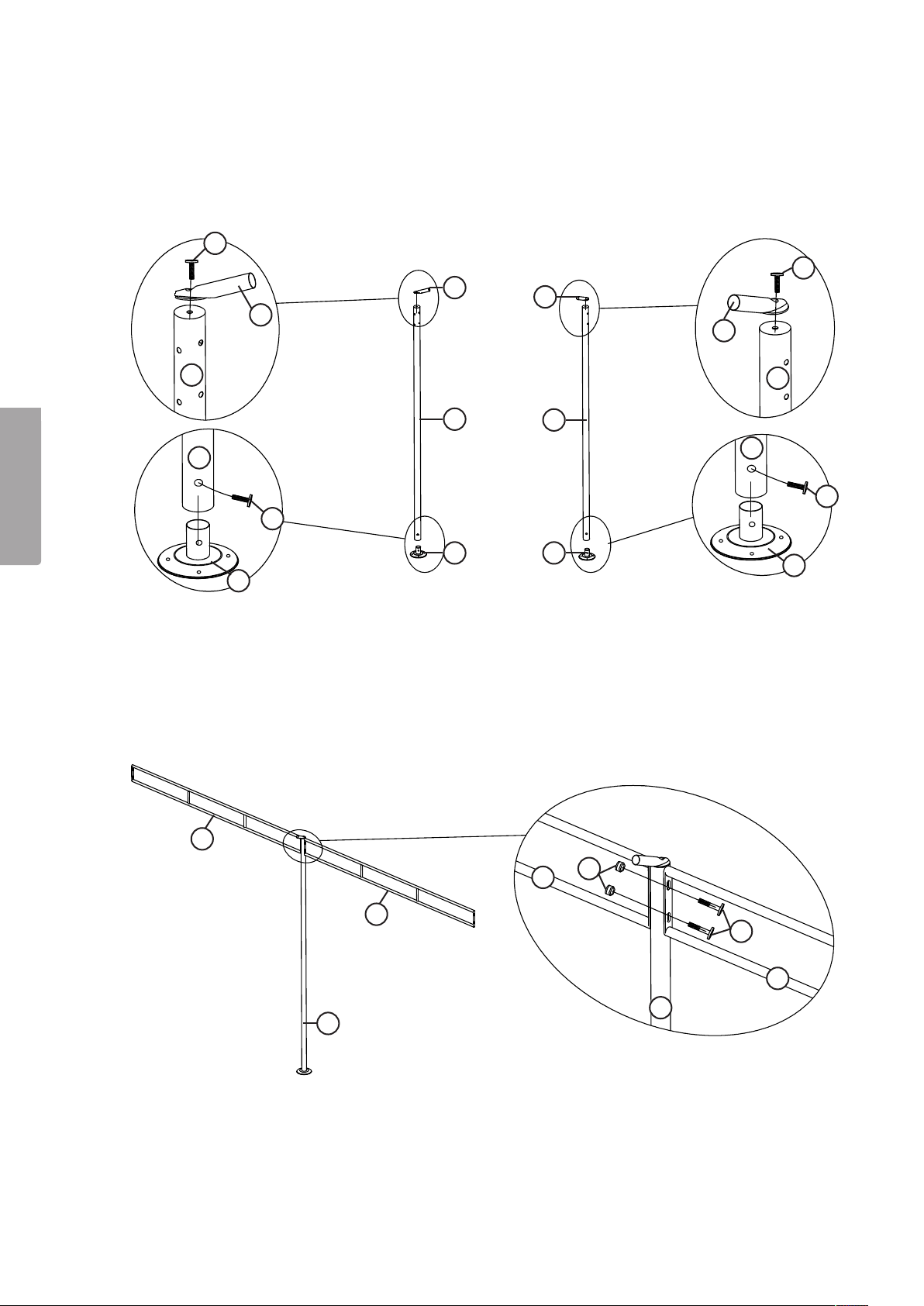

1. Skruva fast fötterna (L) i benen (A) med M6×15 skruv (R).
2. Skruva fast fötterna (L) i benen (B) med M6×15 skruv (R).
3. Skruva fast stagfästena (J och K) överst i benen (A resp. B) med M6×15 skruvar (R).
Dra inte åt skruvarna för hårt innan monteringen är helt klar.
4. Skruva fast långsidorna (C) på benen (B) med M6×50 skruv (U) och mutter (V).
R
J
J
L L L
B
B
R
R
K
B
K
A
A
A
R
L
C
C
CV
U
C
B
B

10
Svenska
5. Skruva ihop kortsidorna (D) med M6×15 skruv (R) och mutter (V), skruva fast skarven (I)
med M6×30 skruv (S).
6. Skruva fast långsidorna (C) och kortsidorna (D) på benen (A) med M6×48 skruv (T) och mutter (V).
D
D
R
V
D
D
D
D
S
V
I
7. Tryck fast förgreningarna (H) på toppdelen (G). När det är rätt monterat låser kulspärrarna, ev. behöver
staget vridas lite så att kulspärrarna låser.
D
D
D
D
D
C
C
C
C
C
A
A
A
A
T
VV
T
A
B
B
G
H H

11
Svenska
8. Tryck fast hörnstagen (E) och stagen (F) i toppdelen (G) och i förgreningarna (H).
När det är rätt monterat låser kulspärrarna.
9. Tryck fast toppdelen med de monterade stagen i skarvarna (i) och stagfästena (J och K).
När det är rätt monterat låser kulspärrarna.
F
F
E
K
J
I
F
F
F
E
F
E
E
E
E
F
F
F
G
G
G
H
E

12
Svenska
10. Lägg på tygtaket (O) och fäst det på insidan med kardborrebanden. Förankra paviljongen med
staglinor (Q) och tältpinnar (M).
Obs! Tygsidor till paviljongen finns att köpa som tillbehör (art.nr 31-5243).
Montering av tygsidor (säljs separat)
1. Vik upp tygtakets kanter. Vänd tygsidorna så att öppningarna är på kortsidorna.
2. Montera tygsidorna med kardborrebanden runt de övre rören på stativet och på utsidan av benen.
O
M
Q
M
Q
Q
M
MM
M
M
M
Skötsel
Häng upp tyget på tork efter användning och se till att det är helt torrt innan det packas in
i förvaringspåsen och ställs undan till förvaring. Tyget kan handtvättas med milt tvättmedel.

13
Norsk
Hagepaviljong
Art. nr. 31-5242
Les brukerveiledningen grundig før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer
oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål,
ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).
Sikkerhet
• Paviljongen bør ikke stå oppslått i dårlig vær.
• Det må ikke tennes bål eller grilles inni paviljongen.
• Påse at paviljongen er godt forankret.
• Paviljongen er beregnet som en midlertidig værbeskyttelse og ikke til permanent bruk.
Produktbeskrivelse
Forpakningen inneholder:
Pos. Benevning Antall
ABein (hjørne) 4
BBein (midten) 2
CLangside 4
DKortside 4
EStag til tak (hjørne) 4
FStag til tak 4
GToppdel til tak 1
HForgrening 2
ISkjøt 2
JStagfeste (hjørne) 4
KStagfeste 2
LFot 6
MTeltplugger 12
OTak 1
PVerktøysett 1
QSnorer til stag 4
RM6×15 skrue 16
SM6×30 skrue 8
TM6×48 skrue 16
UM6×50 skrue 4
VM6 mutter 32
A B
C
DE
F
G
HI
J
KL
MOP
Q R T
U V
S

14
Norsk
Montering
Obs! Man bør være minst to personer for å montere paviljongen.

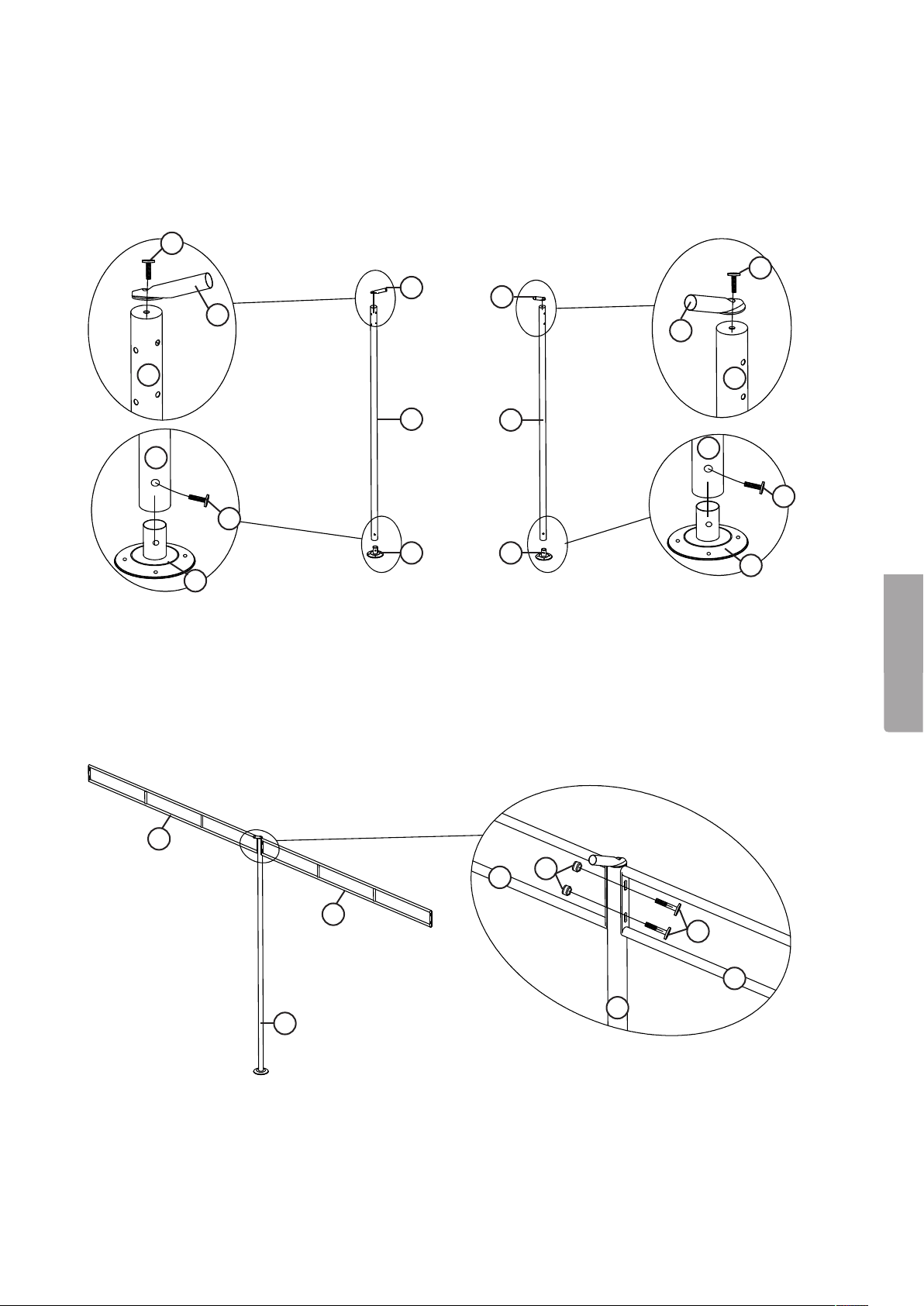

1. Fest føttene (L) til beina (A) med M6×15 skruer (R).
2. Skru føttene (L) fast til beina (B) med M6×15 skruer (R).
3. Fest stagfestene (J og K) øverst på beina (A og B) med M6×15 skruene (R). Trekk ikke skruene helt til
før alle delene er satt sammen.
4. Skru fast langsidene (C) til beina (B) med M6×50 skrue (U) og mutter (V).
R
J
J
L L L
B
B
R
R
K
B
K
A
A
A
R
L
C
C
CV
U
C
B
B

15
Norsk
5. Skru sammen kortsidene (D) med M6×15 (R) og mutter (V), skru sammen skjøten (I)
med M6×30 skrue (S).
6. Skru fast langsidene (C) til kortsidene (D) på beina (A) med M6×48 skrue (T) og mutter (V).
D
D
R
V
D
D
D
D
S
V
I
7. Hold kulesperren (på undersiden av H) inne og fest forgreningene (H) på toppdelen (G). Når det er
riktig montert vil kulesperren låses. Hvis den ikke går i lås må man vri litt på den.
D
D
D
D
D
C
C
C
C
C
A
A
A
A
T
VV
T
A
B
B
G
H H

16
Norsk
8. Hjørnestaget (E) og staget (F) trykkes fast i toppdelen (G) og forgreningene (H).
Når man har montert det riktig vil kulesperren låse.
9. Trykk toppdelen fast med de monterte stagene i stagfestene (I, J og K).
Når man har montert det riktig vil kulesperren låse.
F
F
E
K
J
I
F
F
F
E
F
E
E
E
E
F
F
F
G
G
G
H
E

17
Norsk
10. Legg stofftaket (O) på plass og fest det på innsiden med borrelåsene. Paviljongen forankres med
snorer (Q) og teltplugger (M).
Obs! Stoffsider til paviljongen kan kjøpes som tilbehør (art.nr. 31-5243).
Montering av sidene (selges separat)
1. Brett stofftakets kanter opp. Vend stoffsidene slik at åpningene er på kortsidene.
2. Monter stoffsidene med borrelås rundt de øverste rørene på stativet og på undersiden av beina.
Vedlikehold
Heng overtrekket/duken til tørk etter bruk og påse at det er helt tørt før det pakkes sammen for oppbevaring.
Trekket kan vaskes for hånd med vann og et mildt vaskemiddel.
O
M
Q
M
Q
Q
M
MM
M
M
M

18
Suomi
Puutarhapaviljonki
Tuotenro 31-5242
Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden
teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee
teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Turvallisuus
• Älä jätä paviljonkia ulos huonolla säällä.
• Älä sytytä avotulta tai grilliä paviljongin alla.
• Varmista, että paviljonki on ankkuroitu kunnolla.
• Paviljonki on tarkoitettu tilapäiseen käyttöön, eikä se sovellu jatkuvaan käyttöön.
Tuotekuvaus
Pakkauksen sisältö:
As. Nimike Määrä
APystyputki (kulma) 4
BPystyputki (keski) 2
CPitkä sivu 4
DLyhyt sivu 4
EKaton tuki (kulma) 4
FKaton tuki 4
GKaton yläosa 1
HHaaroitusosa 2
ILiitos 2
JTukikiinnike (kulma) 4
KTukikiinnike 2
LJalka 6
MTelttakeppi 12
OKatto 1
PTyökalusarja 1
QKiinnitysnarut 4
RRuuvi M6×15 16
SRuuvi M6×30 8
TRuuvi M6×48 16
URuuvi M6×50 4
VMutteri M6 32
A B
C
DE
F
G
HI
J
KL
MOP
Q R T
U V
S

19
Suomi
Asennus
Huom! Asennukseen tarvitaan kaksi henkilöä.
1. Ruuvaa jalat (L) pystyputkiin (A) M6×15-ruuveilla (R).
2. Ruuvaa jalat (L) pystyputkiin (B) M6×15-ruuveilla (R).
3. Ruuvaa tukikiinnikkeet (J ja K) pystyputkien (A ja B) yläosiin M6×15-ruuveilla (R).
Älä kiristä liikaa, ennen kuin olet asentanut paviljongin kokonaan.
4. Ruuvaa pitkät sivut (C) pystyputkeen (B) M6×50-ruuveilla (U) ja muttereilla (V).
R
J
J
L L L
B
B
R
R
K
B
K
A
A
A
R
L
C
C
CV
U
C
B
B

20
Suomi
5. Ruuvaa lyhyet sivut (D) yhteen M6×15-ruuveilla ja muttereilla. Ruuvaa liitokset (I) kiinni
M6×30-ruuveilla (S).
6. Ruuvaa pitkät sivut (C) ja lyhyet sivut (D) pystyputkeen (A) M6×48-ruuveilla (T) ja muttereilla (V).
D
D
R
V
D
D
D
D
S
V
I
7. Paina kuulalukitusta (haaroitusosan H alla) ja paina haaroitusosat (H) katon yläosaan (G).
Kuulalukitukset lukittuvat, kun osat on asennettu oikein. Väännä tukia hieman, jos kuulalukitukset
eivät lukitu.
D
D
D
D
D
C
C
C
C
C
A
A
A
A
T
VV
T
A
B
B
G
H H
