Clas Ohlson XYPJ-003A User manual

English
GREAT BRITAIN • customer service tel: [phone] e-mail [email protected] internet www.clasohlson.co.uk postal 10 – 13 Market Place, Kingston Upon Thames, Surrey, KT1 1JZ
5
6
7
2
3
4
1
Ver. 20170731
LED Projector
Art.no 18-1442 Model XYPJ-003A
36-6857 XYPJ-003A
Please read theentire instruction manual before using theproduct and
then save it for future reference. We reserve theright for any errors in
text or images and any necessary changes made to technical data.
In theevent of technical problems or other queries, please contact our
Customer Services.
Safety
• Never subject theproduct to knocks or blows.
• Do not place theproduct where there is arisk of it falling
into water or other liquid.
• Never let children play with theproduct.
• Never try to dismantle or repair theproduct yourself.
• Do not use theprojector for longer than 6 hours at atime.
Product information Assembly
1. Attach theground spike (5) to theU-bracket (4) on theprojector
using thescrews.
1. Card holder
2. Card holder screws
3. Projector
4. U-bracket
5. Ground spike
6. Mains adaptor
7. Pattern cards ×4
2. Connect theprojector cable to themains adaptor (6) (it only fits one
way) and tighten theconnection by screwing on thelock nut.
3. Stick theground spike into theground and aim theprojector
at awall. Adjust thesize of theprojected image by changing
thedistance between theprojector and thewall, max 5 m.
4. Undo thescrews (2) and remove thecard holder.
Note: Treat thegasket between thecard holder and card slot with care.
5. Carefully slide thepattern card of your choice (7) into thecard slot.
Note: Thecard only fits one way, no great force is required to push
thecard in.
6. Refit thecard holder and tighten thescrews.
Note: Take care not to crush thegasket.
7. Plug themains adaptor into awall socket. Theprojector will now
project aChristmas-themed light pattern on thewall.
Care and maintenance
• Disconnect themains adaptor from thewall socket before cleaning
theprojector with adamp cloth. Use only mild cleaning agents,
never solvents or corrosive chemicals.
• If it is not to be used for along time, theprojector should be
disconnected from thewall socket and stored in adry, dust-free
environment, out of children’s reach.
Responsible disposal
This symbol indicates that this product should not
be disposed of with general household waste. This
applies throughout theentire EU. In order to prevent any
harm to theenvironment or health hazards caused by
incorrect waste disposal, theproduct must be handed
in for recycling so that thematerial can be disposed of
in aresponsible manner. When recycling your product,
take it to your local collection facility or contact theplace
of purchase. They will ensure that theproduct is
disposed of in anenvironmentally sound manner.
Specifications
Adaptor Input: 220–240 V AC 50/60 Hz
Output:12V, 6W
Light source 4W LED
IP rating IP44
Size 32×12 cm

Svenska
SVERIGE • kundtjänst tel. [phone] fax [phone] e-post [email protected] internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN
5
6
7
2
3
4
1
Ver. 20170731
LED-projektor
Art.nr 18-1442 Modell XYPJ-003A
36-6857 XYPJ-003A
Läs igenom hela bruksanvisningen före användning och spara den
sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt
ändringar av tekniska data. Vid tekniska problem eller andra frågor,
kontakta vår kundtjänst.
Säkerhet
• Utsätt inte produkten för slag eller stötar.
• Placera inte produkten så att den kan falla ner ivatten eller annan vätska.
• Låt aldrig barn leka med produkten.
• Försök aldrig att plocka isär eller modifiera produkten.
• Använd inte projektorn längre tid än max 6 tim per gång.

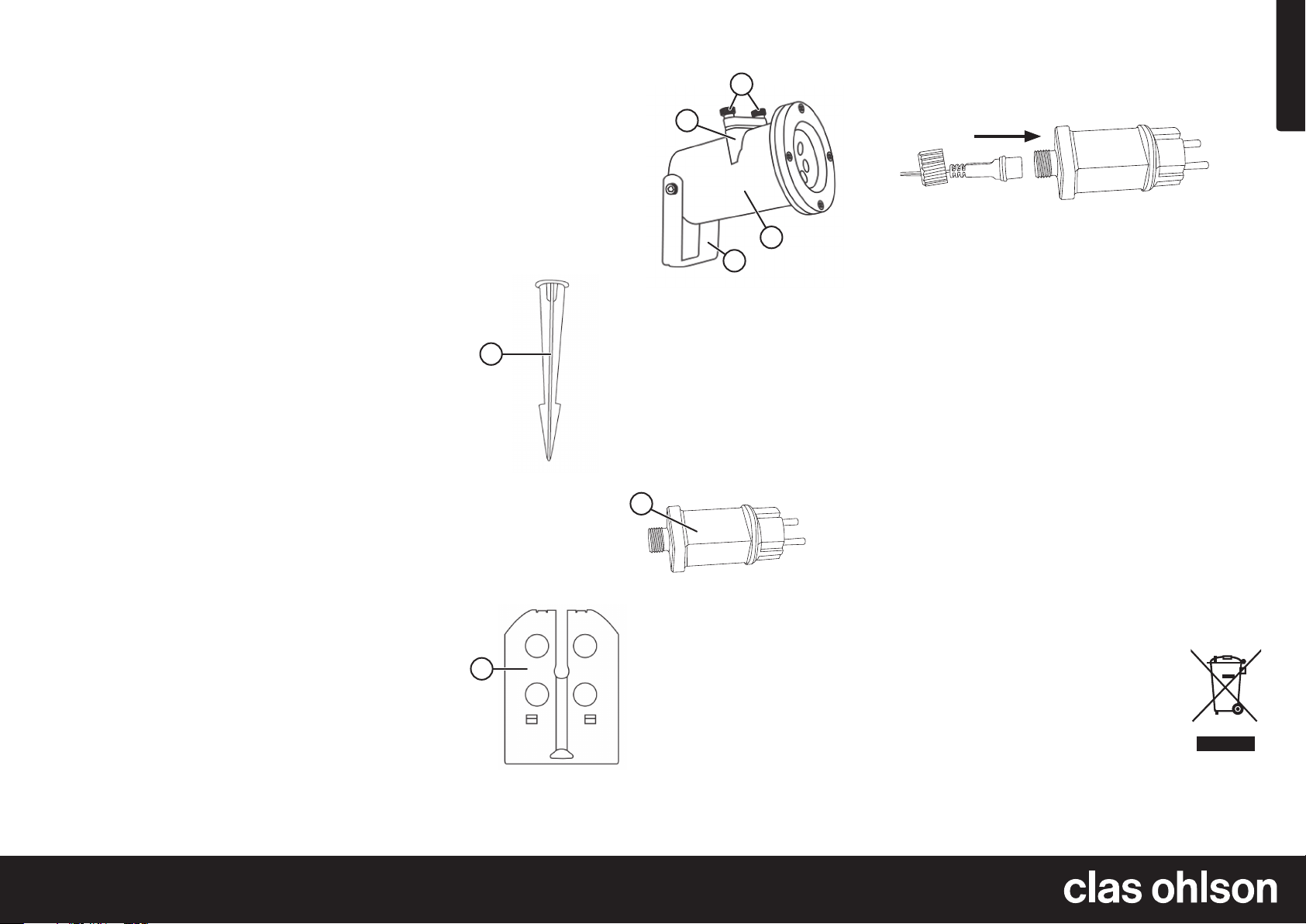

Produktinformation Montering
1. Montera markspjutet (5) på projektorns bygel (4) med insexskruven.
1. Kortfack
2. Skruvar till kortfackets hållare
3. Projektor
4. Bygel
5. Markspjut
6. Batterieliminator
7. Mönsterkort×4
2. Anslut kabeln från projektorn till batterieliminatorn (6) (den passar
bara på ettsätt) och dra fast med låsmuttern.
3. Stick ner markspjutet imarken och rikta projektorn mot väggen.
Du kan själv välja vilken storlek på motiven du vill ha genom att
placera projektorn på valfritt avstånd från väggen, max 5 m.
4. Lossa skruvarna (2) och lyft av korthållaren.
Obs! Håll reda på packningen mellan hållaren och facket.
5. Tryck ned önskat mönsterkort (7) ikortfacket.
Obs! Kortet passar bara på ettsätt ifacket, det behövs ingen
större kraft för att trycka ned det.
6. Sätt tillbaka hållaren och dra fast skruvarna.
Obs! Se till att packningen inte hamnar ikläm.
7. Anslut batterieliminatorn till ettvägguttag. Projektorn projicerar nu
svepande julmotiv på väggen.
Skötsel och underhåll
• Ta ut batterieliminatorn ur vägguttaget och rengör projektorn med
enlätt fuktad trasa. Använd ettmilt rengöringsmedel, aldrig
lösningsmedel eller frätande kemikalier.
• Ta ut batterieliminatorn ur vägguttaget och förvara projektorn torrt
och dammfritt, utom räckhåll för barn om den inte ska användas
under enlängre period.
Avfallshantering
Denna symbol innebär att produkten inte får kastas
tillsammans med annat hushållsavfall. Detta gäller inom
hela EU. För att förebygga eventuell skada på miljö
och hälsa, orsakad av felaktig avfallshantering,ska
produkten lämnas till återvinning så att materialet
kan tas omhand på ettansvarsfullt sätt. När du
lämnar produkten till återvinning, använd dig av de
returhanteringssystem som finns där du befinner dig
eller kontakta inköpsstället. De kan se till att produkten
tas om hand på ettför miljön tillfredställande sätt.
Specifikationer
Batterieliminator In 220−240 V AC, 50/60 Hz
Ut 12 V, 6 W
Ljuskälla LED 4 W
Kapslingsklass IP44
Mått 32×12 cm

Norsk
NORGE • kundesenter tel.[phone] fax [phone] e-post [email protected] internett www.clasohlson.no post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
5
6
7
2
3
4
1
Ver. 20170731
LED-projektor
Art.nr. 18-1442 Modell XYPJ-003A
36-6857 XYPJ-003A
Les gjennom hele bruksanvisningen før bruk og ta vare på den for
senere bruk. Vi tar forbehold om ev. tekst- og bildefeil samt endringer
av tekniske data. Ved tekniske problemer eller andre spørsmål, kontakt
vårt kundesenter.
Sikkerhet
• Utsett ikke produktet for slag eller støt.
• Plasser ikke produktet så det kan falle ned ivann eller annen væske.
• La aldri barn leke med produktet.
• Forsøk aldri ååpne eller modifisere produktet.
• Bruk ikke projektoren ilengre tid enn maks 6 timer per gang.
Produktinformasjon Montering
1. Monter markspydet (5) på projektorens bøyle (4) med sekskantskruen.
1. Kortholder
2. Skruer til kortholder
3. Projektor
4. Bøyle
5. Markspyd
6. Batterieliminator
7. Mønsterkort ×4
2. Tilkoble kabelen fra projektoren til batterieliminatoren (6) (den
passer bare på enmåte) og skru den fast med låsemutteren.
3. Skyv markspydet ned ibakken og rett projektoren inn mot veggen.
Du kan selv velge størrelsen på motivet ved åplassere projektoren
på valgfri avstand fra veggen, maks 5 m.
4. Løsne skruene (2) og løft av kortholderen.
Obs! Hold rede på pakningen mellom holderen og lommen.
5. Legg ønsket mønsterkort (7) ikortlommen.
Obs! Kortet passer kun på enmåte ilommen og det trengs ingen
kraft for åtrykke det ned.
6. Sett tilbake holderen og skru fast skruene.
Obs! Påse at pakningen ikke kommer iklem.
7. Tilkoble batterieliminatoren til et strømuttak. Projektoren projiserer
nå sveipende julemotiv på veggen.
Vedlikehold
• Ta batterieliminatoren ut av strømuttaket og rengjør projektoren
med enlett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri
løsemidler eller etsende kjemikalier.
• Ta batterieliminatoren ut av strømuttaket og oppbevar projektoren
tørt og støvfritt, utenfor barns rekkevidde, dersom den ikke skal
brukes under enlengre periode.
Avfallshåndtering
Symbolet viser til at produktet ikke skal kastes sammen
med husholdningsavfallet. Dette gjelder innenfor
EØS-området. For åforebygge eventuelle skader på
helse og miljø som følge av feil håndtering av avfall,
skal produktet leveres til gjenvinning, slik at materialet
blir tatt hånd om på enansvarsfull måte. Benytt
miljøstasjonene som er der du befinner deg eller ta
kontakt med forhandler. De vil ta hånd om produktet på
enmiljømessig tilfredsstillende måte.
Spesifikasjoner
Batterieliminator Inn 220−240 V AC, 50/60 Hz
Ut 12 V, 6 W
Lyskilde LED 4 W
Kapslingsklasse IP44
Mål 32×12 cm

Suomi
SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI
5
6
7
2
3
4
1
Ver. 20170731
LED-projektori
Tuotenro 18-1442 Malli XYPJ-003A
36-6857 XYPJ-003A
Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa
tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin.
Emme vastaa mahdollisista teksti- ja kuvavirheistä. Jos tuotteeseen
tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.
Turvallisuus
• Älä altista laitetta iskuille tai kolhuille.
• Älä sijoita laitetta paikkaan, josta se voi pudota veteen tai muuhun
nesteeseen.
• Älä anna lasten leikkiä laitteella.
• Älä yritä purkaa tai muuttaa tuotetta millään tavalla.
• Älä käytä projektoria yli 6 tuntia kerrallaan.
Tuotetiedot Asennus
1. Kiinnitä maapiikki (5) projektorin kiinnikkeeseen (4) kuusioruuvilla.
1. Korttilokero
2. Korttilokeron pidikkeen ruuvit
3. Projektori
4. Kiinnike
5. Maapiikki
6. Muuntaja
7. Kuviokortit, 4 kpl
2. Liitä projektori kaapelilla muuntajaan (6) (se sopii paikoilleen vain
yhdellä tavalla) ja kiristä lukitusmutteri.
3. Työnnä maapiikki maahan ja suuntaa projektori kohti seinää.
Valitse heijastettavien kuvioiden koko siirtämällä projektoria.
Etäisyys seinään korkeintaan 5 metriä.
4. Avaa ruuvit (2) ja nosta korttipidike ulos.
Huom.! Käsittele pidikkeen ja lokeron välistä tiivistettä varoen.
5. Laita haluamasi kuviokortti (7) korttilokeroon.
Huom.! Kortti sopii lokeroon vain yhdellä tavalla eikä sen
asettamisessa tarvita voimaa.
6. Aseta pidike takaisin ja kiristä ruuvit.
Huom.! Varmista, että tiiviste ei joudu puristuksiin.
7. Liitä muuntaja pistorasiaan. Projektori alkaa heijastaa liikkuvia
jouluisia kuvioita seinään.
Huolto ja puhdistaminen
• Irrota muuntaja pistorasiasta ja puhdista projektori kevyesti
kostutetulla liinalla. Käytä mietoa puhdistusainetta, älä käytä
liuotusainetta tai syövyttäviä kemikaaleja.
• Jos projektoria ei käytetä pitkään aikaan, irrota muuntaja
pistorasiasta ja säilytä projektoria kuivassa ja pölyttömässä
paikassa lasten ulottumattomissa.
Kierrättäminen
Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää
kotitalousjätteen seassa. Tämä koskee koko EU-aluetta.
Virheellisestä hävittämisestä johtuvien mahdollisten
ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee
viedä kierrätettäväksi, jotta materiaali voidaan käsitellä
vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia
kierrätysjärjestelmiä tai ota yhteys ostopaikkaan.
Ostopaikassa tuote kierrätetään vastuullisella tavalla.
Tekniset tiedot
Muuntaja Tulojännite 220–240 V AC, 50/60 Hz
Lähtöjännite 12 V, 6 W
Lamppu LED 4 W
Kotelointiluokka IP44
Mitat 32×12 cm

Deutsch
DEUTSCHLAND • Kundenservice Hotline [phone] E-Mail [email protected] Homepage www.clasohlson.de Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
5
6
7
2
3
4
1
Ver. 20170731
LED-Projektor
Art.Nr. 18-1442 Modell XYPJ-003A
36-6857 XYPJ-003A
Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen
und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten
wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich
unser Kundenservice über eine Kontaktaufnahme.
Sicherheitshinweise
• DasGerät vor Stößen und Erschütterungen schützen.
• DasGerät immer so aufstellen, dass es nicht in Wasser oder
andere Flüssigkeiten fallen kann.
• Kein Kinderspielzeug.
• Nie versuchen, dasGerät auseinander zu nehmen oder technisch
zu verändern.
• DasGerät niemals mehr als max. 6 Stunden am Stück betreiben.
Produktinformation Montage
1. Den Erdspieß (5) mit der Innensechskantschraube am Bügel (4)
befestigen.
1. Kartenhalter
2. Schrauben für
den Kartenhalter
3. Projektor
4. Bügel
5. Erdspieß
6. Netzteil
7. Musterkarte ×4
2. DasKabel des Projektors andasNetzteil (6) anschließen (es passt
nur auf eine Weise) und mit der Sicherungsmutter festschrauben.
3. Den Erdspieß in den Boden stecken und den Projektor auf
dieWand richten. DieGröße des Musters kann selbst gewählt
werden, indem der Abstand des Projektors zur Wand bis auf max.
5 m Abstand frei gewählt wird.
4. DieSchrauben (2) lösen und den Kartenhalter abnehmen.
Hinweis: Auf dieDichtung zwischen Halterung und Fach achten.
5. Eine Musterkarte (7) in dasKartenfach stecken.
Hinweis: DieKarte passt nur auf eine Weise und es ist kein
Kraftaufwand nötig, um sie hinein zu stecken.
6. DieHalterung wieder aufsetzen und dieSchrauben anziehen.
Hinweis: Darauf achten, dass dieDichtung nicht eingeklemmt wird.
7. DasNetzteil aneine Steckdose anschließen. DasGerät projiziert
jetzt schweifende Weihnachtsmotive andieWand.
Pflege und Wartung
• DasNetzteil von der Steckdose trennen und dasGerät bei Bedarf
mit einem leicht feuchten Tuch reinigen. Ein sanftes Reinigungsmittel
verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
• DasNetzteil bei längerer Nichtbenutzung von der Steckdose
trennen und trocken, staubfrei und außer Reichweite von Kindern
aufbewahren.
Hinweise zur Entsorgung
Dieses Symbol zeigt an, dass dasProdukt nicht
gemeinsam mit dem Haushaltsabfall entsorgt werden
darf. Dies gilt in der gesamten EU. Um möglichen
Schäden für dieUmwelt und Gesundheit vorzubeugen,
diedurch fehlerhafte Abfallentsorgung verursacht
werden, dieses Produkt zum verantwortlichen Recycling
geben, um dienachhaltige Wiederverwertung von
stofflichen Ressourcen zu fördern. Bei der Abgabe
des Produktes bitte dievorhandenen Recycling-
und Sammelstationen benutzen oder den Händler
kontaktieren. Dieser kann dasProdukt auf eine
umweltfreundliche Weise recyceln.
Technische Daten
Netzteil Primärspannung 220–240 V AC, 50/60 Hz
Sekundärspannung 12 V, 6 W
Leuchtmittel LED 4 W
Schutzart IP44
Abmessungen 32×12 cm
