Clas Ohlson ML-P13 User manual

ENGLISH SVENSKA NORSK SUOMI
38-2357
Wall Mount
for Plasma or LCD TV



Model ML-P13





ENGLISH
Wall Mount for Plasma or LCD TV
Art. number 8-57, model ML-P1
Please read the entire instruction manual before using and save it for future use.
We apologise for any text or photo errors and any changes of technical data. If you
have any questions concerning technical problems please contact our Customer
Service Department (see address on reverse.)
Safety
1. Please ensure that you have read and understood the entire mounting
instructions.
2. The wall or surface onto which the bracket is to be mounted must be able to
hold the entire weight of both the bracket and the TV.
3. When mounting a heavy TV set onto the wall bracket, always make sure that
you use the right tools as well as have someone to assist you. Any attempt at
mounting a heavy TV set on your own can lead to material being damaged and/
or personal injury.
4. Please read the recommendations for the TV set regarding mounting and
ventilation. Please refer to the TV user’s manual.
Mounting the wall bracket
Preparations
Necessary tools
- A Philips screwdriver
- A ratchet driver with a 13 mm socket
- A drill (hammer drill for drilling in concrete)
- Drill bits (6 mm & 10 mm)


ENGLISH

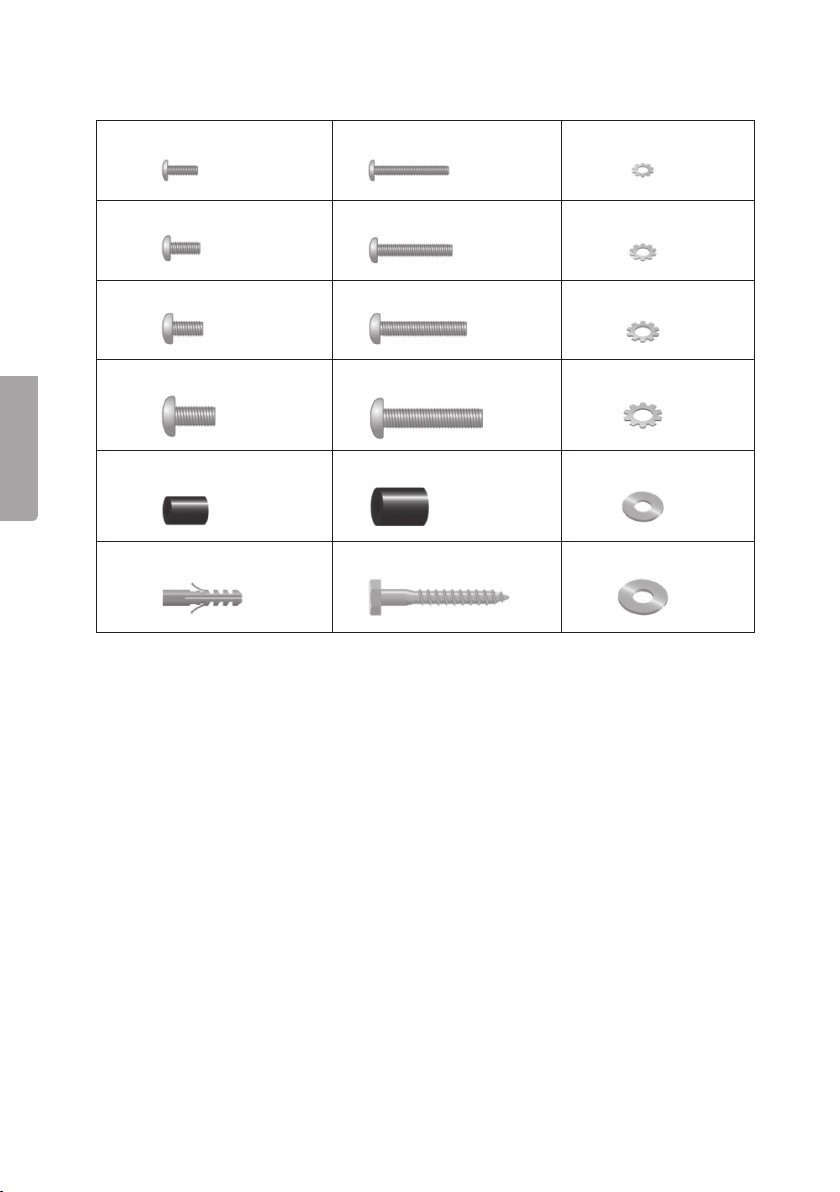

The mounting set contains:
(A) M4x12 Bolt (x4) (B) M4x30 Bolt (x4) (C) M4 Locking washer
(x4)
(D) M5x12 Bolt (x4) (E) M5x30 Bolt (x4) (F) M5 Locking washer (x4)
(G) M6x12 Bolt (x4) (H) M6x35 Bolt (x4) (I) M6 M5 Locking washer
(x4)
(J) M8x12 Bolt (x4) (K) M8x40 Bolt (x4) (L) M8 M5 Locking washer
(x4)
(M) Spacer ring small
(x4)
(N) Spacer ring, large
(x4)
(O) M6 Washer (x4)
(P) Plugs, 10 mm. (x6) (Q) Wood screw, M8x60
(x6)
(R ) Washer, M6 (x6)

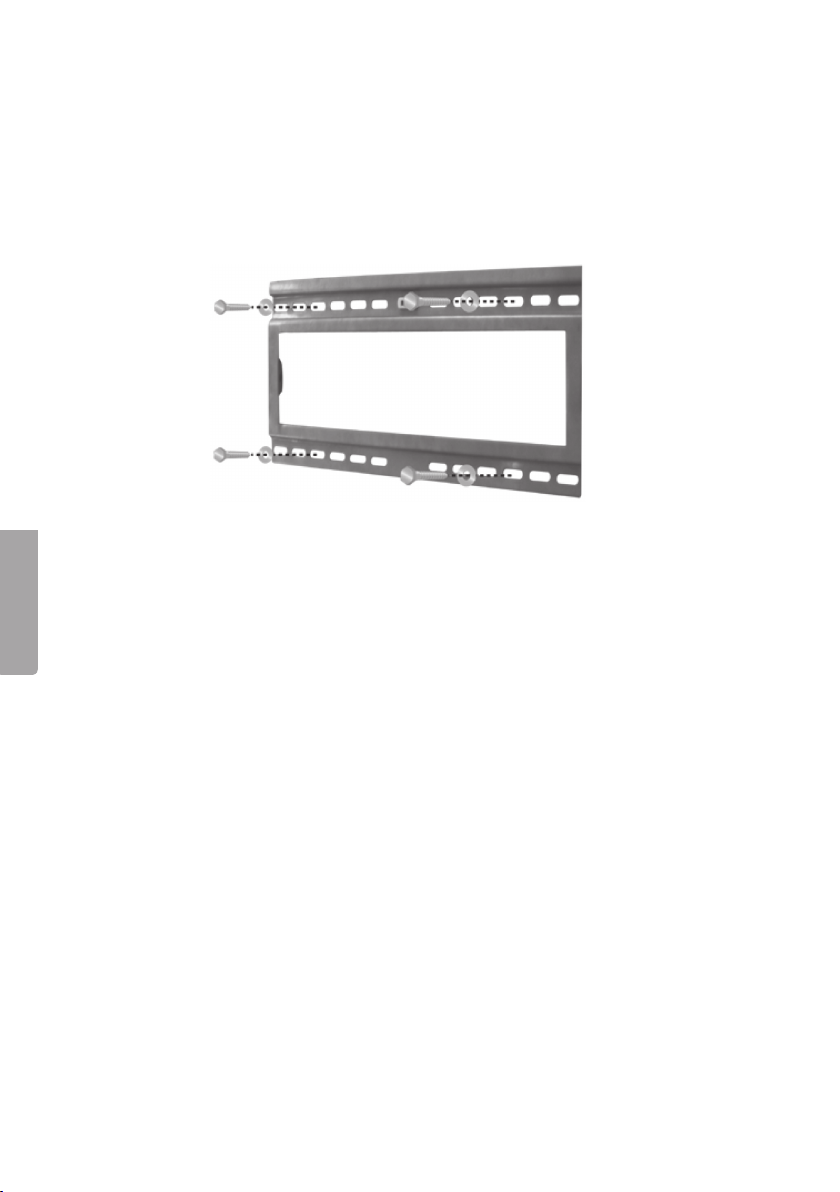

Mounting on a wooden wall
Please note! Make sure that the wall that you are mounting the bracket onto can
hold the total weight of both the TV and the bracket. If in doubt, please contact an
expert.
1. Choose a stable wall on which the bracket is to be mounted.
2. Position the wall bracket over two wooden studs and use wood screws to screw
it into the studs. For other attachments on plaster walls, the plaster brace (not
enclosed) with screws must be used.
3. Position the wall bracket against the wall surface and adjust its angle. Use the
spirit level which is installed on the bracket.
4. Make four or more markings for drill holes in the screw holes depending on the
weight of the TV. If the TV is heavy, the bracket must be attached with several
bolts.

5
ENGLISH
5. Pre-drill if necessary, for example using a 6 mm drill bit using the markings that
you have made.
6. Have someone help you hold the bracket when you insert the enclosed wood
screws (Q), together with the washers (R), into the holes that you have drilled.
7. Makesurethatthescrewsaresufcientlytightened,butnotsotightthatthey
might damage the wall. Before mounting the TV onto the bracket, check its
stability by carefully loading it with a weight similar to that of the TV.
Mounting on a concrete wall
Please Note! Make sure that the wall you are mounting the bracket on can hold the
total weight of both the TV and the bracket. If in doubt, contact an expert.
1. Choose a stable wall on which the bracket is to be mounted.
2. Position the wall bracket against the wall surface and adjust its angle. Use the
spirit level which is installed on the bracket.
3. Make six markings for drill holes in the screw holes depending on the weight of
the TV.
4. Drill with a 10 mm concrete drill using the markings that you have made.
Important! When mounting the wall bracket, the holes need to be drilled at least
as long as the screws being used!
5. Cleantheholesofdrilldustandttheplugs(P)intotheholes.Useahammerto
drive the plugs all the way in.
6. Have someone help you hold the bracket as you insert the enclosed screws (Q),
together with the washers (R), into the holes.
7. Makesurethatthescrewsaresufcientlytightened,butnotsotightthatthey
might damage the wall. Before mounting the TV onto the bracket, check its
stability by carefully loading it with a similar weight to that of the TV.


ENGLISH

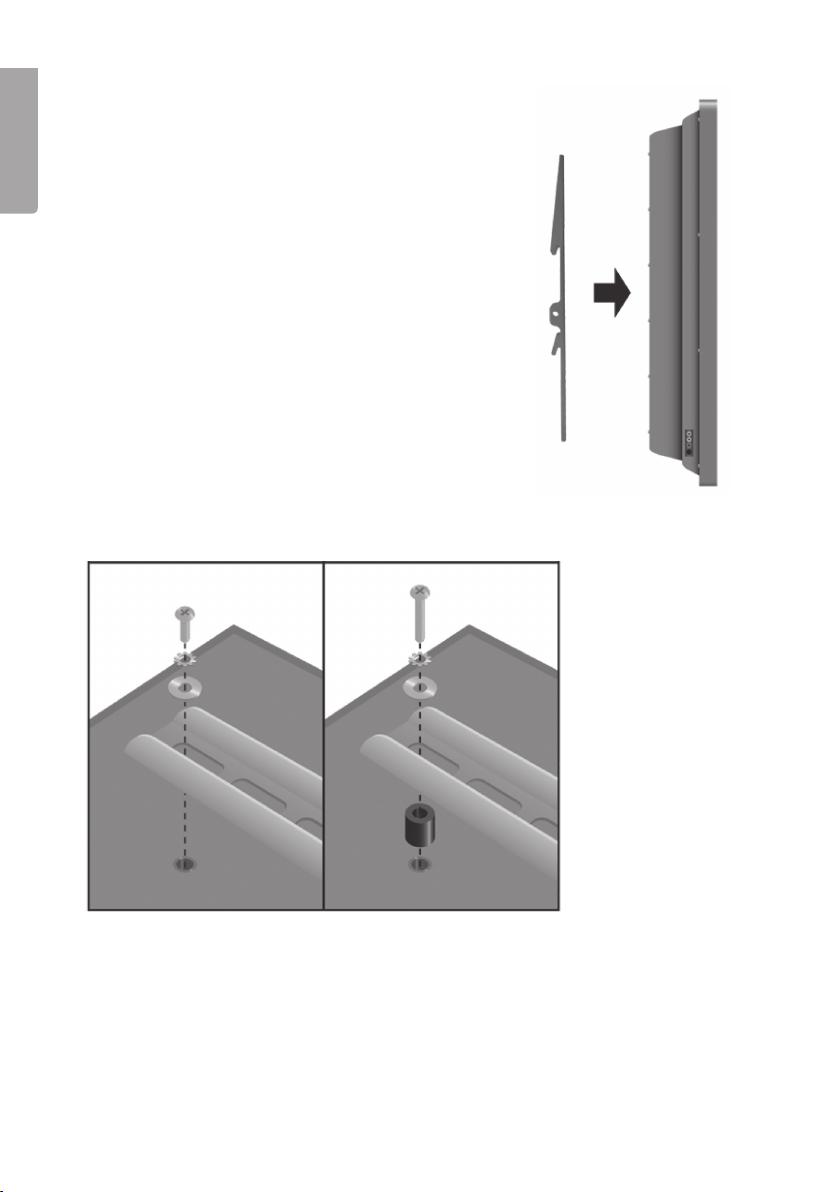

Mounting of monitor/TV arms
Important! Please be careful when mounting the TV
onto the wall bracket. Avoid turning the TV screen
downward, as you might damage it. Nor should you
tilt a plasma TV more than has been recommended.
1. CheckthebackofTV.Ifthebackisat,then
you can use the shorter screws. But if the back
is irregular and protruding, then the longer bolts
together with the spacer rings must be used.
2. Use one of the enclosed screws in order to attach the arms onto the back of
the TV. Since the mounting section can vary between different TV sets, an
assortment of screws is enclosed.

7
ENGLISH
Mounting the TV onto the wall bracket
1. Have someone help you mount the TV onto the wall bracket. Do not let go of
theTVuntilitshooksarettedcorrectlyontothewallbracket.LowertheTV
carefully and make sure that both the TV and the wall bracket are positioned
correctly.
2. Fold the security lock on each arm in order to avoid the TV being unintentionally
dislodged. A padlock can be used to lock the TV, which will stop it being
dislodged.
Disposal
Follow local ordinances when disposing of this product. If you are unsure about how
to dispose of this product contact your municipality.

8
SVENSKA
Väggfäste för plasma-/LCD-tv
Art.nr 8-57, modell ML-P1
Läs igenom hela bruksanvisningen före användning och spara den sedan
för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av
tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst
(se adressuppgifter på baksidan).
Säkerhet
1. Försäkra dig om att du läst och förstått hela monteringsanvisningen.
2. Väggen eller ytan som fästet skall monteras på måste kunna bära hela
vikten av fästet och teven tillsammans.
3. Använd alltid rätt verktyg och var alltid två personer vid montering av
tunga teveapparater på väggfästet. Ev. försök att ensam montera tunga
teveapparater kan resultera i material- och personskador.
4. Ta hänsyn till teveapparatens rekommendationer gällande montering och
ventilation. Se teveapparatens bruksanvisning.
Montering av fästet
Förberedelser
Nödvändiga verktyg
- Skruvmejsel (Phillips)
- Spärrskaft med 13 mm hylsa
- Borrmaskin (slagborrmaskin för borrning i betong)
- Borrar (6 mm & 10 mm)


SVENSKA

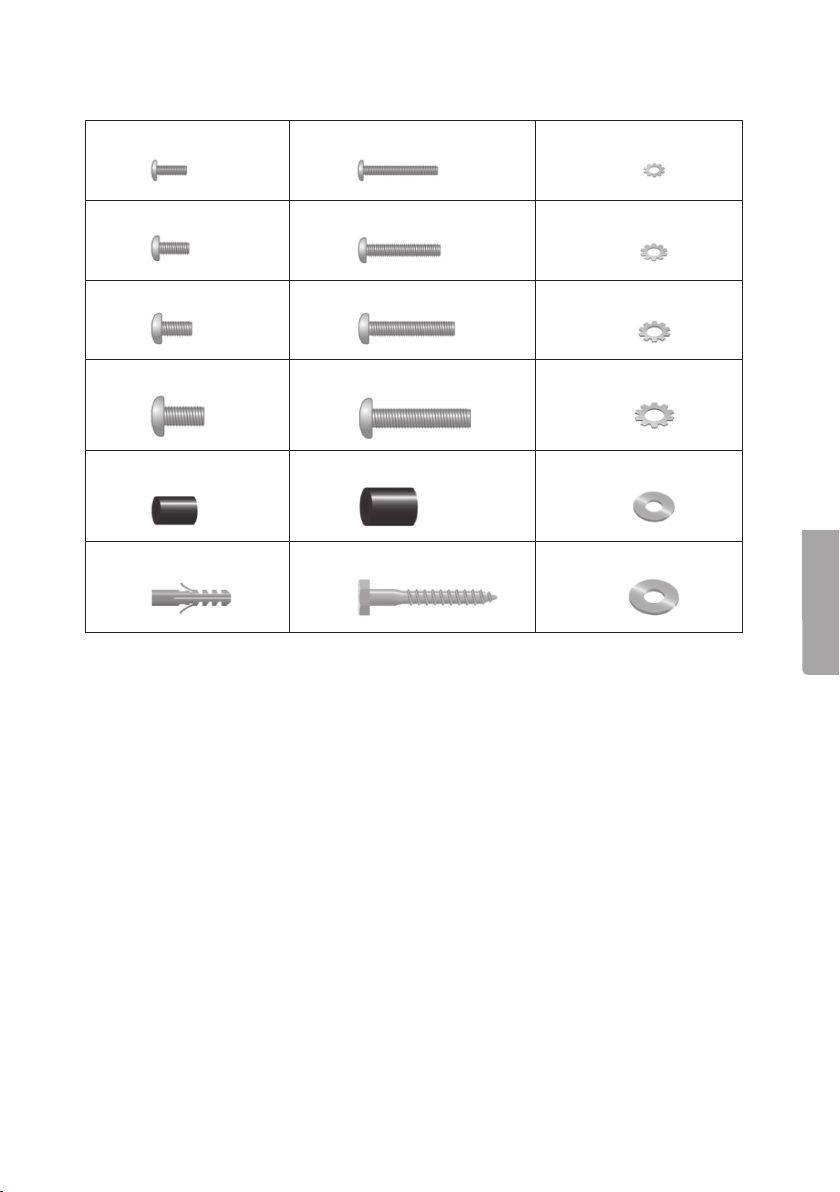

Monteringssatsen innehåller:
(A) M4x12 Bult (x4) (B) M4x30 Bult (x4) (C) M4 Låsbricka (x4)
(D) M5x12 Bult (x4) (E) M5x30 Bult (x4) (F) M5 Låsbricka (x4)
(G) M6x12 Bult (x4) (H) M6x35 Bult (x4) (I) M6 Låsbricka (x4)
(J) M8x12 Bult (x4) (K) M8x40 Bult (x4) (L) M8 Låsbricka (x4)
(M) Distansring, liten (x4) (N) Distansring, stor (x4) (O) M6 Bricka (x4)
(P) Plugg 10 mm (x6) (Q) Träskruv M8x60 (x6) (R ) Bricka (x6)
Montering på trävägg
Obs! Se till att väggen du monterar fästet på klarar av tevens och fästets sam-
manlagda vikt. Ta kontakt med en fackman om du är osäker på detta.
1. Utse en stabil vägg där fästet ska monteras.
2. Placera väggfästet så att väggfästet sitter över två träreglar och använd
träskruv i träreglarna. För övriga infästningar i gipsväggen måste gipsankare
(medföljer ej) med skruv användas.
3. Placera väggfästet mot väggytan och justera dess vinkel. Ta hjälp av luftblåsan
idenvågrätalibellensomnnsmonteradpåfästet.
4. Görfyraellerermarkeringarförborrhåliskruvhålenberoendepåtevensvikt.
Ärteventungmåstefästetfästasienellererareglar.
5. Förborra vid behov med t.ex. en 6 mm borr i de markeringar du gjort.

10
SVENSKA
6. Ta hjälp av en person för att hålla fästet medan du fäster de medföljande
träskruvarna (Q) tillsammans med brickorna (R) i hålen du borrade.
7. Se till att dra skruvarna ordentligt men med hänsyn till materialet i väggen.
Kontrollera fästets upphängning genom att försiktigt belasta det med samma
vikt som teven innan teven hängs upp på fästet.
Montering på betongvägg
Obs! Se till att väggen du monterar fästet på klarar av tevens och fästets sam-
manlagda vikt. Ta kontakt med en fackman om du är osäker på detta.
1. Utse en stabil vägg där fästet ska monteras.
2. Placera väggfästet mot väggytan och justera dess vinkel. Ta hjälp av
luftblåsanidenvågrätalibellensomnnsmonteradpåfästet.
3. Gör 6 st. markeringar för borrhål i skruvhålen beroende på tevens vikt.
4. Borra med en 10 mm betongborr i de markeringar du gjort.
Viktigt! Vid monteringen måste hålen som borras ha minst samma djup som
skruvarna som ska användas vid monteringen!
5. Rensa hålen från borrdamm och sätt pluggarna (P) i hålen. Använd en
hammare för att få i pluggarna hela vägen.
6. Ta hjälp av en person för att hålla fästet medan du fäster de medföljande
skruvarna (Q) tillsammans med brickorna (R) i pluggarna.
7. Se till att dra skruvarna ordentligt men med hänsyn till materialet i väggen.
Kontrollera fästets upphängning genom att försiktigt belasta det med samma
vikt som teven innan teven hängs upp på fästet.

11
SVENSKA

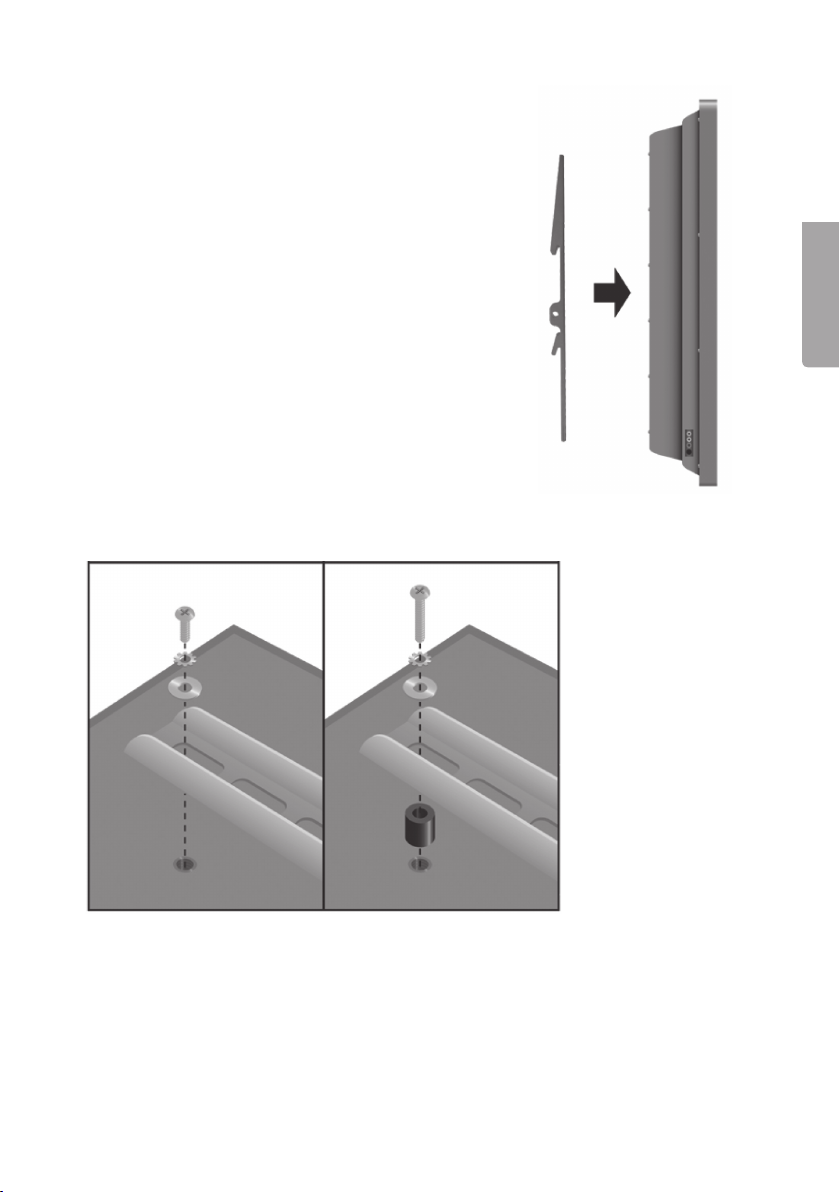

Montering av fästarmarna på teven
Viktigt! Använd försiktighet vid montering av
teven på väggfästet. Undvik att lägga teven
med bildytan nedåt då detta kan skada bildytan.
Luta heller aldrig en plasma-tv mer än vad som
rekommenderas.
1. Kontrollera tevens baksida. Är baksidan
platt kan du använda de kortare skruvarna.
Om baksidan är kuperad används de längre
bultarna tillsammans med distansringarna.
2. Använd någon av de medföljande skruvarna för att fästa fästarmarna på
tevens baksida. Flera typer av skruvar medföljer då infästningen kan skilja på
olika fabrikat av teveapparater.

1
SVENSKA

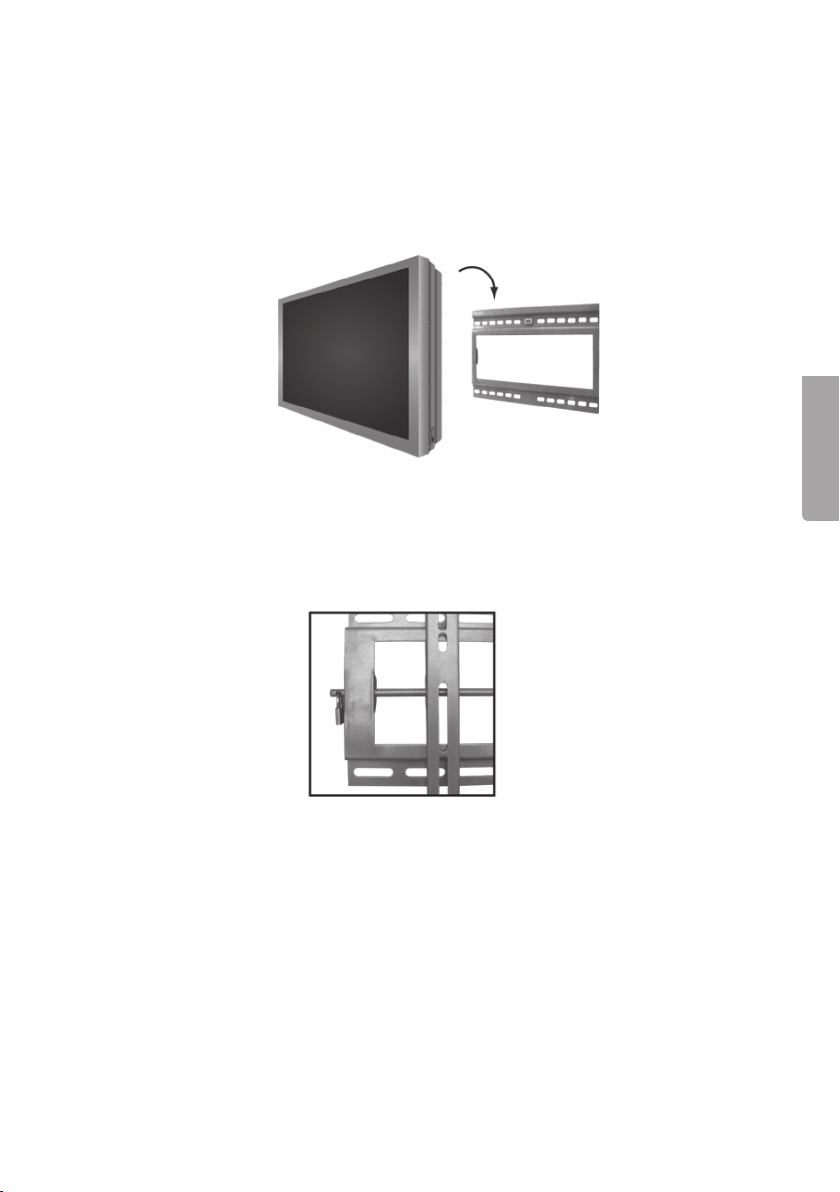

Upphängning av teven på väggfästet
1. Ta hjälp av en person när du hänger upp teven på väggfästet. Släpp inte
teven förrän dess hakar sitter korrekt på väggfästet. Släpp teven försiktigt och
försäkra er om att teven och fästet sitter korrekt.
2. Vik in säkerhetslåsningen på varje fästarm för att undvika att teven lyfts av
oavsiktligt. Ett hänglås kan användas för att låsa teven från att lyftas upp.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.

1
NORSK
Veggfeste for plasma-/LCD-TV
Art.nr. 8-57, modell ML-P1
Les igjennom hele bruksanvisningen grundig og ta vare på den til senere bruk.
Vi reserverer oss for ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller andre spørsmål, ta kontakt med vår kundetjeneste
(se opplysninger på baksiden).
Sikkerhet
1. Forsikre deg om at du har lest og forstått hele monteringsanvisningen.
2. Veggenelleraten,somfestetskalmonterespå,måkunnebærehelevekten
av festet og TV-apparatet til sammen.
3. BrukriktigverktøyogværalltidtopersonervedmonteringavtungeTV-
apparater på veggfestet. Dersom du forsøker å montere dette alene kan det
resultere både i materielle skader og personskader.
4. Ta hensyn til TV-apparatets produsent med hensyn til anbefalinger om
montering og ventilasjon. Følg TV-apparatets bruksanvisning.
Montering av festet
Forberedelser
Nødvendig verktøy
- Skrutrekker (Phillips)
- Skralle med 13 mm hylse
- Boremaskin (slagboremaskin for boring i betong)
- Bor (6 mm og 10 mm)

1
NORSK
Monteringssettet inneholder:
(A) M4 x 12 Bolt (x 4) (A) M4 x 30 Bolt (x 4) (C) M4 Låseskive (x 4)
(D) M5 x 12 Bolt (x 4) (E) M5 x 30 Bolt (x 4) (F) M4 Låseskive (x 4)
(G) M6 x 12 Bolt (x 4) (H) M6 x 30 Bolt (x 4) (I) M6 Låseskive (x 4)
(J) M8 x 12 Bolt (x 4) (K) M8 x 40 Bolt (x 4) (L) M8 Låseskive (x 4)
(M) Distansestykke, liten (x 4) (n) Distansestykke, stor (x 4) (O) M6 Skive (x 4)
(P) Plugg 10 mm (x 6) (Q) Treskrue M8 x 60 (x 6) (R) Skive (x 6)
Montering på trevegg
Obs!ForvissdegomatveggendumontererfestetpåkanbæreTV-apparatetsog
festets sammenlagte vekt. Ta kontakt med en fagmann dersom du er usikker på
dette.
1. Se deg ut en stabil plass på veggen hvor festet skal monteres.
2. Plasser veggfestet så det sitter over to stendere og bruk treskruer i stenderne.
For øvrige innfestinger i gipsveggen må gipsanker (medfølger ikke) med skrue
brukes.
3. Plasserveggfestetmotveggatenogjusterdensvinkel.Vedhjelpavluftbo-
blen i den vannrette libellen på festet kan du se til at du monterer festet rett.
4. Markerreellererepunkterforborehulliskruehullene,avhengigavTV-ap-
paratetsvekt.DersomTV-apparatetertungt,måfestetfestesienellerere
stendere.
5. Dersom det er behov for det, kan du forbore i markeringene du har gjort med
et 6 mm bor.

15
NORSK
6. Få hjelp av en person til å holde festet mens du fester de medfølgende
treskruene (Q) og skivene (R) i hullene som du boret.
7. Påse at skruene blir dratt til skikkelig, men ta hensyn til veggens materialer.
Kontroller festets opphenging ved å forsiktig belaste det med samme vekt som
TV-apparatet har, før TV-en monteres på festet.
Montering på betongvegg
Obs! ForvissdegomatveggendumontererfestetpåkanbæreTV-apparatetsog
festets sammenlagte vekt. Ta kontakt med en fagmann dersom du er usikker på dette.
1. Se deg ut en stabil plass på veggen hvor festet skal monteres.
2. Plasserveggfestetmotveggatenogjusterdensvinkel.Vedhjelpavluftbobleni
den vannrette libellen på festet kan du påse at du monterer festet riktig.
3. Marker 6 punkter for borehull i skruehullene, avhengig av TV-apparatets vekt.
4. Bor med et 10 mm betongbor der hvor du har gjort markeringer.
Viktig! Ved monteringen må hullene som borres ha minst samme dybde som
skruene som skal brukes ved monteringen!
5. Rens hullene for borestøv og sett i pluggene (P). Bruk en hammer for å få
pluggene skikkelig på plass.
6. Få hjelp av en person for å holde festet mens du fester de medfølgende
treskruene (Q) og skivene (R) i pluggene.
7. Påse at skruene blir dratt til skikkelig, men ta hensyn til veggens materialer.
Kontroller festets opphenging ved å forsiktig belaste det med samme vekt som
TV-apparatet har, før TV-en monteres på festet.

1
NORSK
Montering av festearmene på TV-en
Viktig!VærforsiktigvedmonteringavTV-appa-
ratet på veggfestet. Unngå å legge TV-apparatet
medbildeatenned,dadettekanskadedenne
aten.Plasma-TVmåikkehellesmerenndet
som er anbefalt.
1. Kontroller TV-apparatets bakside. Dersom
baksiden er plan kan du bruke de korte
skruene. Hvis baksiden ikke er plan, må
de lengre boltene brukes sammen med
distansehylsene.
2. Bruk noen av de medfølgende skruene for å feste festearmene på TV-
apparatets bakside. Flere forskjellige typer skruer ligger ved da innfestingen
kan variere fra fabrikat til fabrikat av TV-apparatene.

17
NORSK
Opphenging av TV-apparatet på veggfestet
1. Få hjelp av en person til å plassere TV-apparatet på veggfestet. Ikke slipp TV-
en før du har forvisset deg om at det er korrekt montert. Slipp TV-apparatet
forsiktig og forsikre deg om at det er riktig festet.
2. Slå inn sikkerhetslåsen på hver av festearmene for å forhindre at TV-apparatet
løftes av uønsket. En hengelås kan brukes for å låse TV-apparatet slik at det
ikke kan løftes opp.
Avfallshåndtering
Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter.
Er du usikker på hvordan du går fram, ta kontakt med lokale myndigheter.

18
SUOMI
Seinäkiinnike plasma-/LCD-televisiolle
Tuotenumero 8-57, malli ML-P1
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tar-
vetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa
mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota
yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Turvallisuus
1. Varmista, että olet luettuasi ymmärtänyt ohjeet kokonaisuudessaan.
2. Seinän tai muun pinnan, jolle kiinnike asennetaan, on oltava niin luja, että se
kestää kiinnikkeen ja television yhteispainon.
3. Käytä tarkoitukseen sopivia työkaluja. Älä koskaan asenna painavaa
televisiota seinäkiinnikkeeseen ilman toisen henkilön apua. Saatat vahingoittaa
itseäsi tai laitteistoa, jos yrität asentaa television yksin.
4. Noudata television omia suosituksia asennuksen ja ilmanvaihdon suhteen.
Lue television käyttöohje.
Kiinnikkeen asennus
Esivalmistelut
Tarvittavat välineet
- Ruuvitaltta (Phillips)
- Räikkäväännin, 13 mm:n hylsy
- Porakone (iskuporakone, jos kyseessä on betoniseinä)
- Porat (6 mm ja 10 mm)

1
SUOMI
Asennussarjan sisältö
(A) M4x12 Pultti (x4) (B) M4x30 Pultti (x4) (C) M4 Lukituslevy (x4)
(D) M5x12 Pultti (x4) (E) M5x30 Pultti (x4) (F) M5 Lukituslevy (x4)
(G) M6x12 Pultti (x4) (H) M6x35 Pultti (x4) (I) M6 Lukituslevy (x4)
(J) M8x12 Pultti (x4) (K) M8x40 Pultti (x4) (L) M8 Lukituslevy (x4)
(M) Välirengas, pieni (x4) (N) Välirengas, iso (x4) (O) M6 Aluslevy (x4)
(P) Tulppa 10 mm (x6) (Q) Puuruuvi M8x60 (x6) (R ) Aluslevy (x6)
Asennus puuseinään
Huom.! Varmista, että seinä kestää kiinnikkeen ja television yhteispainon.
Ota yhteys asiantuntijaan, jos olet epävarma.
1. Valitse tukeva seinä, jolle televisio asennetaan.
2. Sijoita seinäteline siten, että teline on kahden koolingin kohdalla. Käytä
puuruuveja puukoolinkeihin. Muissa kipsiseinän kiinnityskohdissa tulee käyttää
kipsilevyankkureita (eivät sisälly) ja ruuveja käyttää.
3. Aseta kiinnike seinälle ja varmista, että kulma on oikea. Kiinnikkeessä on
vaakasuora libelli, jonka ilmakuplasta on apua.
4. Merkitse seinään paikat neljälle tai useammalle ruuville television painosta
riippuen. Kiinnitä televisio yhteen tai useampaan koolaukseen, jos televisio on
painava.
5. Poraa tarvittaessa ensin 6 mm:n poralla tekemiesi merkintöjen kohdille.

0
SUOMI
6. Pyydä apuriasi pitelemään kiinnikettä paikoillaan, ja kiinnitä puuruuvit (Q)
aluslaattoineen (R) poraamiisi reikiin.
7. Kiristä ruuvit kunnolla, mutta ota huomioon seinän materiaali. Kokeile
kiinnikkeen kantavuutta televisiota vastaavalla painolla.
Asennus betoniseinään
Huom.! Varmista, että seinä kestää kiinnikkeen ja television yhteispainon.
Ota yhteys asiantuntijaan, jos olet epävarma.
1. Valitse tukeva seinä, jolle televisio asennetaan.
2. Aseta kiinnike seinälle ja varmista, että kulma on oikea. Kiinnikkeessä on
vaakasuora libelli, jonka ilmakuplasta on apua.
3. Merkitse seinään paikat kuudelle ruuville.
4. Poraa 10 mm:n betoniporalla tekemiesi merkintöjen kohdalta.
Tärkeää! Huomioithan seinäkiinnikettä asentaessasi, että porattavien reikien
tulee olla vähintään yhtä syviä kuin asennuksessa käytettävien ruuvien pituus!
5. Poista porauksesta aiheutunut pöly ja työnnä tulpat (P) reikiin. Lyö tulpat
vasaralla pohjaan asti.
6. Pyydä apuriasi pitelemään kiinnikettä paikoillaan, ja kiinnitä puuruuvit (Q)
aluslaattoineen (R) tulppiin.
7. Kiristä ruuvit kunnolla, mutta ota huomioon seinän materiaali. Kokeile
kiinnikkeen kantavuutta televisiota vastaavalla painolla.
