Vacuum Cleaner
Dammsugare
Støvsuger
Pölynimuri
Staubsauger
Art.no Model
18-4512-1, -2, -3, -4 CP-CY3601EP-4-UK
34-1003-1, -2, -3, -4 CP-CY3601EP-4 Ver. 20140214

2

3
English
Vacuum Cleaner
Art.no 18-4512-1, -2, -3, -4 Model CP-CY3601EP-4-UK
34-1003-1, -2, -3, -4 CP-CY3601EP-4
Please read theentire instruction manual before use and save it for future reference.
Wereserve theright for any errors in text or images and for making any necessary
technical changes to this document. Ifyou should have any questions concerning
technical problems please contact our Customer Services.
Safety
• The vacuum cleaner should only be used as described in themanual. Onlyuse
accessories recommended by themanufacturer.
• Do not expose thevacuum cleaner and its mains lead to moisture, blows or
hightemperatures.
• Never use thevacuum cleaner if its plug or mains lead is faulty or damaged in
any way. Donot use thevacuum cleaner if you have dropped it on thefloor, left it
outdoors or if it has been in contact withwater.
• Do not leave thevacuum cleaner unattended when it is connected to apower
point. Pulltheplug out when thevacuum cleaner is not in use. Turnoff theproduct
and always pull theplug itself when disconnecting it from thewall socket. Donot
pull thelead.
• Do not vacuum outdoors or on wet surfaces. Storethevacuum cleaner indoors.
• Do not pull or carry thevacuum cleaner by thelead. Donot use thelead as
ahandle and do not let it fasten in door jambs. Donot pull thelead around sharp
corners oredges.
• Do not insert any item into any opening other than thesuction port. Donot
vacuum if any opening is clogged. Keeptheopenings free from dust, fluff, hair and
anything that can reduce theairflow.
• Do not vacuum anything that is smoking or burning, e.g. cigarettes, matches or
hot ashes. Donot vacuum flammable liquids such as petrol.
• Be extra careful when vacuuming on stairs.
• Do not vacuum if thedust filter is damaged or not positioned correctly. Alwaysuse
thecorrect dust filter.
• If thevacuum cleaner is damaged, it must be repaired. Contact Customer Services
(see reverse).
• Never use thevacuum cleaner if themains lead is damaged. Inspect thelead
regularly. Ifthemains lead is in any way damaged it must be replaced by
aqualified electrician.
• This product must not be used by anyone (including children) suffering from
physical or mental impairment. Theproduct should not be used by anyone without
sufficient experience or knowledge unless they have been instructed in its use by
someone who will take full responsibility for their safety.
• Never let children play with theproduct.

4
English
5
4 9 10 11
8
7
6
3
212 13 14
1
Product description
1. Air regulator
2. Suction hose
3. Nozzle holder
4. Telescopic tube
5. Floor nozzle
6. Carrying handle
7. Cover release button
8. Hose coupling
9. Mains lead retract button
10. Power selector
11. Power switch
12. Exhaust filter cover
13. Motor protection filter
14. Dustbag
Accessories:
• Crevice tool nozzle
• Upholstery nozzle

5
English
B
A

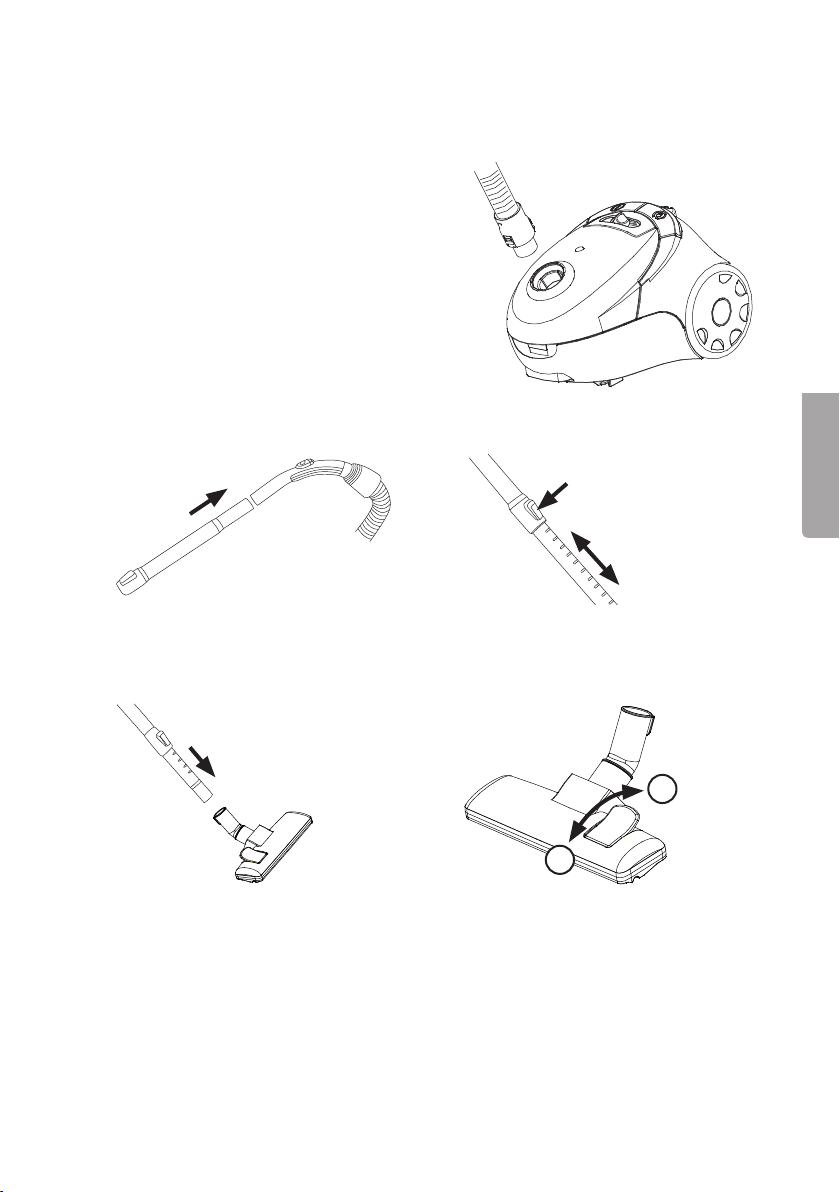

Assembly
Attaching and detaching thesuction hose
• Attaching thesuction hose: Insertthehose
into thesuction port on top of thevacuum
cleaner. Pushit in until you hear aclick.
• Detaching thesuction hose: Gentlypress
in thescored catches on thehose fixing
and detach thehose.
1. Push thetelescopic tube into theend
of thehandle.
3. Push thefloor nozzle onto theend of
thetelescopic tube.
2. Press thebutton on thetelescopic
tube to adjust its length.
4. The floor nozzle can be adjusted to
suit carpets (A) or hard floors (B).
Thisis controlled by abutton on top
of thefloor nozzle.
Attaching thetelescopic tube and thefloor nozzle

6
English
Attaching thecrevice tool and theupholstery nozzle
Remove thefloor nozzle from theend of thetelescopic tube and replace it with one of
thetwo smaller nozzles. Thenozzles can also be attached straight onto thehandle if
thetelescopic tube is removed.
Operating instructions
1. Before using thevacuum cleaner, first pull out enough lead and then plug it into
awall socket. Ayellow mark on thelead indicates asuitable length. Donot pull
thelead out past thered mark.
2. Press thepower switch on thetop of thevacuum cleaner to turn iton.
3. Adjust thesuction power using thepower selector on thetop of thevacuum cleaner.
4. To retract thelead, push thelead retract button with one hand and allow thelead
to run through thefingers of your other hand so that you make sure it doesn’t whip
around and damage anything.
Care and maintenance

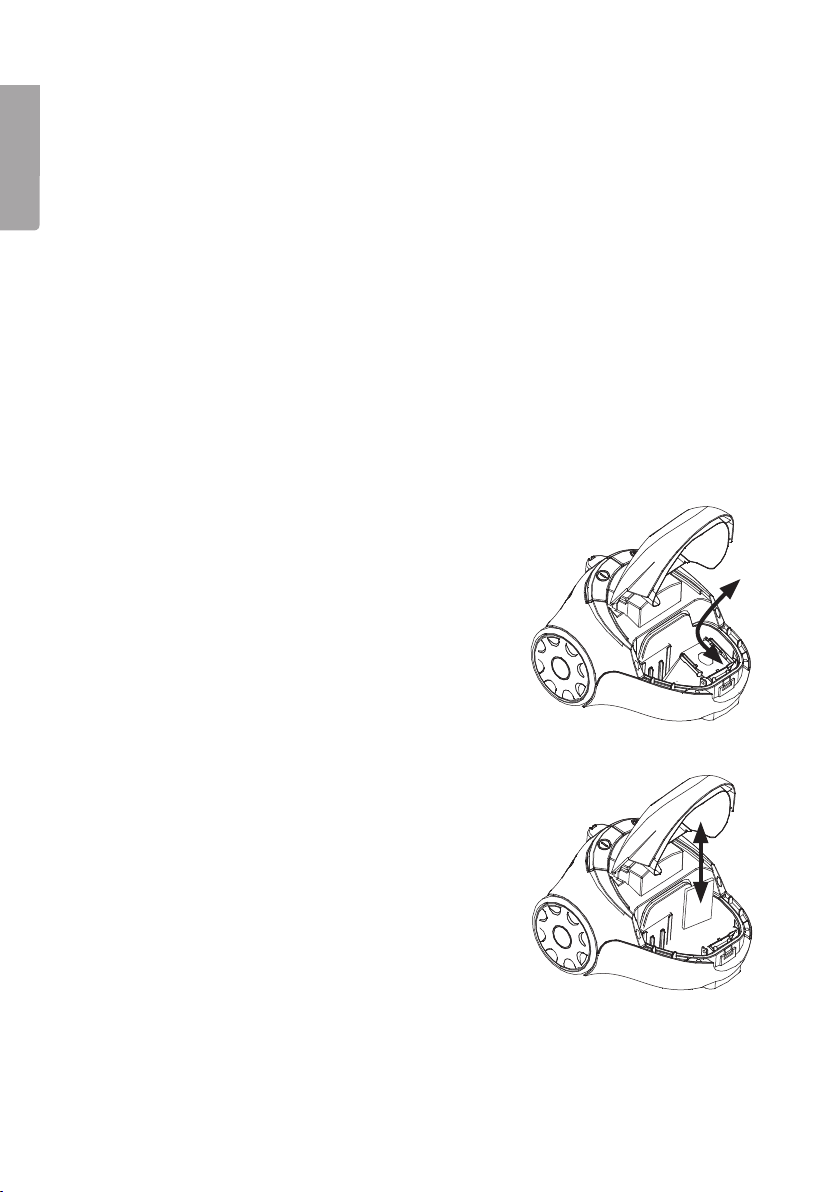

Changing thedustbag
Never use thevacuum cleaner without adust bag or
motor protection filter. Ifyou forget to insert adust bag
or insert one incorrectly you will not be able to close
thecover of thevacuum cleaner properly.
1. Open thevacuum cleaner cover.
2. Pull thedust bag holder out.
3. Remove theold dust bag and insert anew one.
Note:The dust bag must be fitted into theholder
correctly; otherwise thecover will notclose.
4. Close thecover.
Cleaning themotor protection filter
Disconnect theplug from thewall socket before
cleaning thefilter. The filter should be cleaned at least
twice ayear or whenever it looks dirty. Never use
thevacuum cleaner without afilter. Usingthevacuum
cleaner without afilter can reduce suction power and
could damage themotor.
1. Open thevacuum cleaner cover.
2. Remove themotor protection filter by sliding it upwards.
3. Rinse thefilter in lukewarm water and allow it to
air-dry. Neverwash thefilter in awashing machine.
Donot use ahair dryer or similar to dryit.
4. Refit thefilter and close thecover.
You may also replace thefilter with anew one if necessary. Universal filters are
available, which can be cut to size using theold filter as atemplate.

7
English
Cleaning or replacing theexhaust filter
1. Open theexhaust filter cover by pressing therelease catch.
2. Remove theexhaust filter, wash it in lukewarm water and let it dry.
Alternatively,replace thefilter with anewone.
3. Refit thefilter and close thecover.
Troubleshooting guide
Poor suction:
• Makesure that thedust bag is not full. Changethebag if necessary.
• Make sure that nothing is clogging thehose, suction tube or nozzle.
• Check thefilters and clean or replace them if necessary.
Disposal
This product should be disposed of in accordance with local regulations.
Ifyou are unsure how to proceed, contact your local authority.
Specifications
Mains supply 220–240 V AC, 50Hz
Power 1800W
Variable suction Max 280W
Lead length 5 metres
Noise level <78dB

8
Svenska
Dammsugare
Art.nr 18-4512-1, -2, -3, -4 Modell CP-CY3601EP-4-UK
34-1003-1, -2, -3, -4 CP-CY3601EP-4
Läs igenom hela bruksanvisningen före användning och spara den sedan för fram-
tida bruk. Vireserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vidtekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter
påbaksidan).
Säkerhet
• Använd dammsugaren endast på det sätt som beskrivs ibruksanvisningen.
Användendast av tillverkaren rekommenderade tillbehör.
• Utsätt inte dammsugaren och dess nätsladd för fukt, slag, stötar eller
högatemperaturer.
• Använd inte dammsugaren om dess nätsladd eller stickpropp är skadade.
Användden inte heller om du tappat den igolvet, lämnat kvar den utomhus eller
om den kommit ikontakt med vatten.
• Lämna inte dammsugaren när du satt stickproppen iett vägguttag. Draur stick-
proppen när dammsugaren inte används. Stängav alla funktioner och dra alltid
ikontakten när stickproppen dras ur vägguttaget, dra aldrig direkt isladden.
• Dammsug inte utomhus eller på vått underlag. Förvara dammsugaren inomhus.
• Dra eller bär inte dammsugaren inätsladden. Användinte sladden som etthand-
tag och kläm den inte inågon dörr. Draden inte heller runt vassa hörn och kanter.
• Stoppa inte in något föremål inågon annan öppning än insugningshålet.
Dammsuginte om någon öppning är igensatt. Hålldem fria från damm, ludd, hår
och annat som kan minska luftflödet.
• Dammsug inte något som ryker eller brinner, t.ex. cigarretter, tändstickor eller
hetaska. Dammsug inte upp lättantändliga vätskor som exempelvis bensin.
• Var extra försiktig vid dammsugning itrappor.
• Dammsug inte om dammfiltret är skadat eller inte sitter på plats. Användalltid
rättdammfilter.
• Om dammsugaren är skadad måste den repareras. Kontakta vår kundtjänst
(sebaksidan).
• Använd aldrig dammsugaren om nätsladden är skadad. Kontrollera sladden
regelbundet. Omnätkabeln på något sätt skadas ska den bytas av
behörigelektriker.
• Produkten får inte användas av personer (inklusive barn) med begränsad fysisk
eller mental förmåga. Denfår inte heller användas av personer utan tillräcklig
erfarenhet och kunskap om de inte fått instruktioner om användningen av någon
som ansvarar för deras säkerhet.
• Låt aldrig barn leka med produkten.

9
Svenska
5
4 9 10 11
8
7
6
3
212 13 14
1
Produktbeskrivning
1. Luftreglage
2. Slang
3. Hållare för munstycken
4. Teleskoprör
5. Golvmunstycke
6. Bärhandtag
7. Öppningsknapp förlock
8. Anslutning förslang
9. Knapp för sladdupprullning
10. Effektreglage
11. Strömbrytare
12. Lock för utsugsfilter
13. Motorskyddsfilter
14. Dammpåse
Tillbehör:
• Fogmunstycke
• Möbelmunstycke

10
Svenska
B
A

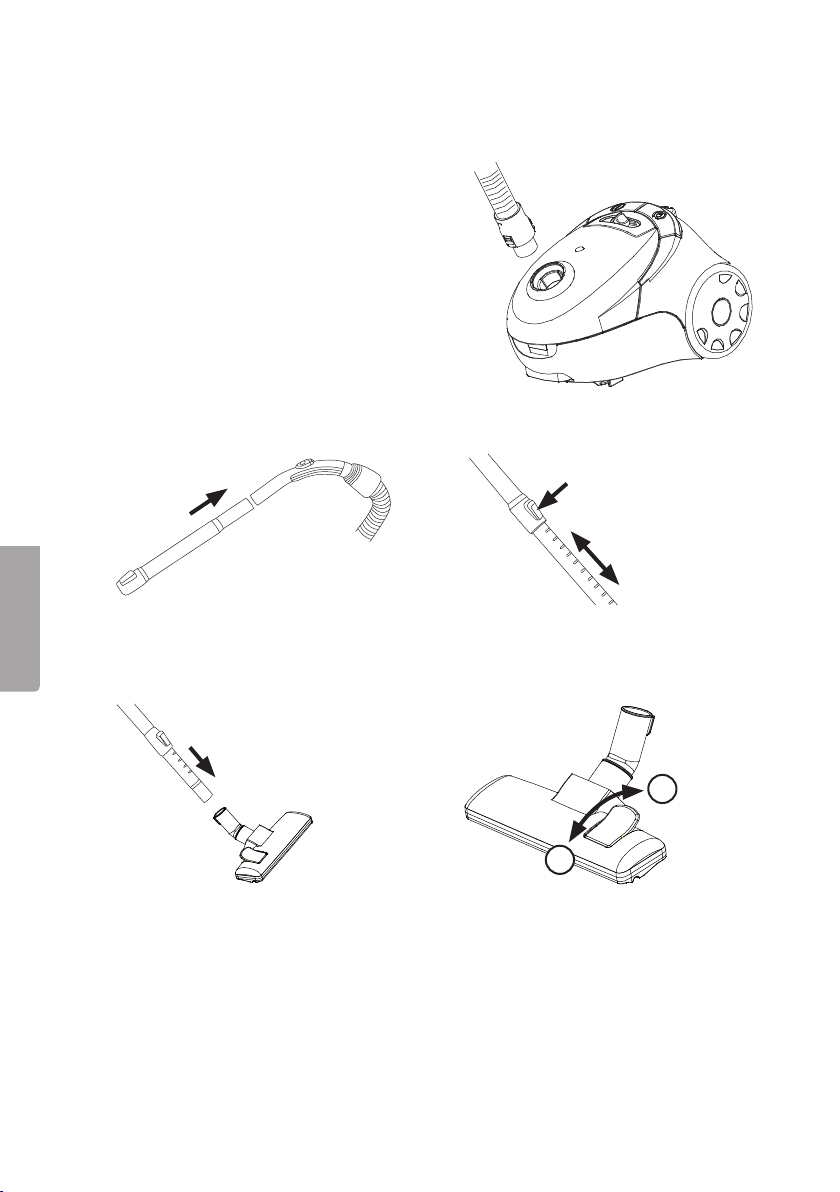

Montering
Sättafast och ta bort dammsugarslangen
• Montera dammsugarslangen:
Anslutslangen till luftinsuget på
ovansidanav dammsugaren. Trycktills
duhör ettklick.
• Ta bort dammsugarslangen: Trycklätt på
de räfflade låsspärrarna på slangens fäste
och ta sedan bort slangen.
1. Skjut ihop teleskopröret
ochhandtaget.
3. Sätt fast golvmunstycket längst ned
påteleskopröret.
2. Tryck på knappen på teleskopröret
för att reglera längden.
4. Borsten på golvmunstycket kan
ställas in iolika lägen beroende
på om du dammsuger mattor (A)
eller hårda golv (B). Dettaregleras
med enknapp på golvmunstyckets
ovansida.
Sättafast teleskopröret och golvmunstycket

11
Svenska
Sättafast fogmunstycke och möbelmunstycke
Ta bort golvmunstycket och montera ettav de små munstyckena på teleskopröret eller
direkt på handtaget.
Användning
1. Innan du använder dammsugaren, dra ut tillräckligt med sladd och sätt
stickproppen ivägguttaget. Engul markering på sladden markerar lämplig längd
på sladden. Drainte ut sladden längre än till den röda markeringen.
2. Tryck på strömbrytaren på dammsugarens ovansida för att starta dammsugaren.
3. Justera sugeffekten med effektreglaget på ovansidan av dammsugaren.
4. För att dra in sladden, tryck på knappen för sladdupprullning med ena handen och
låt nätsladden löpa aningen spänt iden andra handen så att den inte snärtar till
och orsakar skada.
Skötsel och underhåll

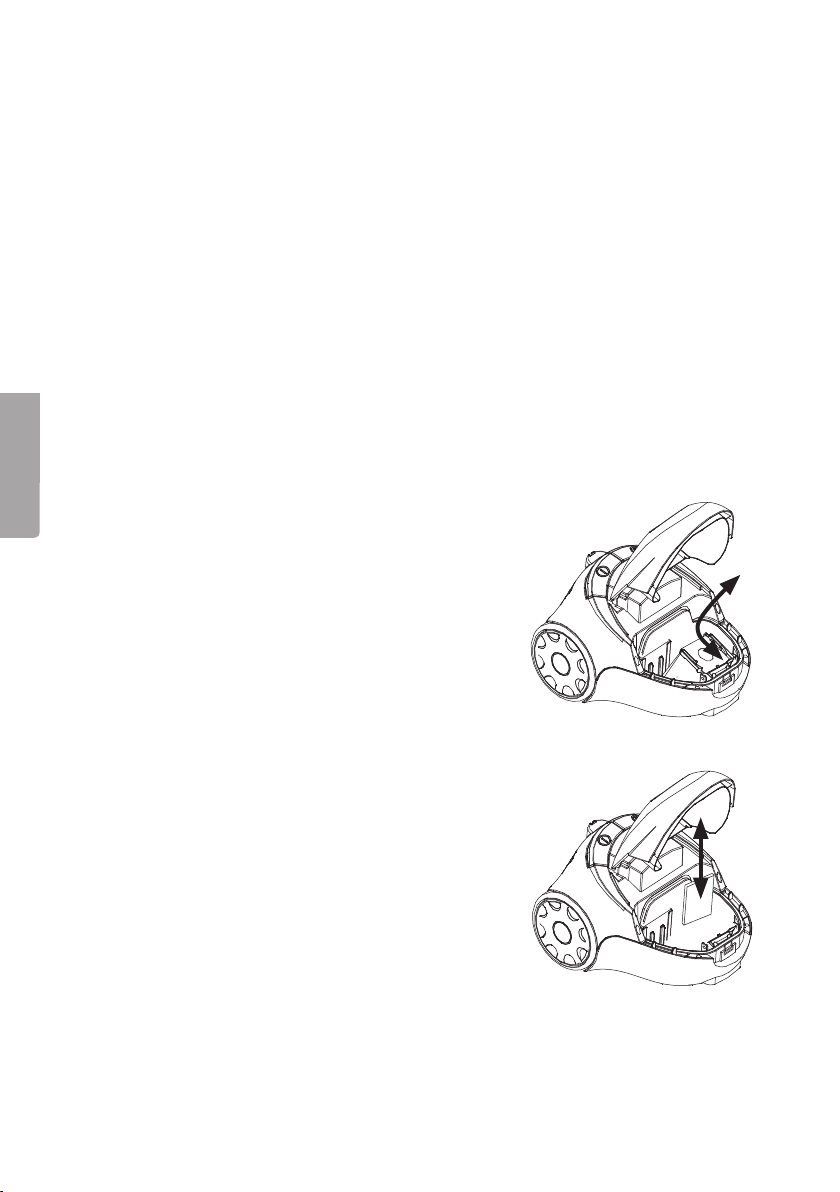

Byte av dammsugarpåse
Använd aldrig dammsugaren utan dammsugarpåse
eller motorskyddsfilter. Omdu glömmer att sätta dit
endammsugarpåse eller sätter dit den på fel sätt går
det inte att stänga locket till dammsugaren ordentligt.
1. Öppna locket på dammsugaren.
2. Dra ur hållaren för dammsugarpåsen.
3. Ta bort den gamla dammsugarpåsen och sätt
dit enny. Obs!Påsen måste vara ordentligt isatt
ihållaren, annars går inte locket att stänga.
4. Stäng locket.
Rengöring eller byte av motorskyddsfilter
Dra stickproppen ur vägguttaget innan du rengörfiltret.
Filtret ska rengöras minst två gånger per år eller
närsmuts blir synlig på filtret.
Använd aldrig dammsugaren utan filter. Används den
utan filter kan detta resultera iminskad sugförmåga
ellerskada på motorn.
1. Öppna locket på dammsugaren.
2. Ta bort motorskyddsfiltret genom att dra detuppåt.
3. Skölj filtret iljummet vatten och låt det lufttorka.
Tvättaaldrig filtret itvättmaskin. Användinte
enhårtork eller liknande för att torka det.
4. Sätt tillbaka filtret och stäng locket.
Man kan även sätta dit etthelt nytt filter vid behov. Detfinns universalfilter som kan
klippas till önskad storlek med det gamla sommall.

12
Svenska
Rengöring eller byte av utsugsfilter
1. Öppna locket för utsugsfiltret genom att trycka in spärren.
2. Ta bort utsugsfiltret, rengör med ljummet vatten och låt torka, alternativt byt ut
filtret mot ettnytt.
3. Sätt tillbaka filtret och stäng locket.
Felsökningsschema
Dålig sugeffekt:
• Kontrollera om dammsugarpåsen är full. Bytpåse vidbehov.
• Kontrollera att ingenting blockerar slangen eller munstycket.
• Kontrollera filtren, rengöring eller utbyte kan behövas.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Ärdu osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
Nätspänning 220–240 V AC, 50Hz
Motoreffekt 1800W
Justerbar sugeffekt Max 280W
Sladdlängd 5meter
Ljudnivå <78dB

13
Norsk
Støvsuger
Art.nr. 18-4512-1, -2, -3, -4 Modell CP-CY3601EP-4-UK
34-1003-1, -2, -3, -4 CP-CY3601EP-4
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.
Vireserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Vedtekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter
(seopplysninger på baksiden).
Sikkerhet
• Støvsugeren må kun brukes som beskrevet idenne bruksanvisningen. Brukkun
tilbehør som er anbefalt av leverandør.
• Utsett ikke støvsugeren eller strømledningen for fuktighet, støt eller høye temperaturer.
• Bruk aldri støvsugeren hvis strømledningen eller kontakten er skadet. Brukden
heller ikke dersom du har mistet den igulvet, satt den igjen utendørs eller hvis den
har vært ikontakt medvann.
• Forlat ikke støvsugeren etter du har satt støpselet ivegguttaket. Trekkut støpselet
når støvsugeren ikke er ibruk. Trekkalltid iselve kontakten når støpselet tas ut av
vegguttaket. Trekkaldri iledningen.
• Støvsug ikke utendørs eller på vått underlag. Oppbevar støvsugeren innendørs.
• Ikke trekk eller bær den iledningen. Brukikke ledningen som håndtak, og klem
den ikke idører. Trekkden heller ikke rundt skarpe kanter eller hjørner.
• Putt aldri gjenstander inn iandre hull enn innsugingshullet. Ikkestøvsug dersom
noen av åpningene er tettet igjen. Holdåpningene fri for støv, lo, hår og annet som
kan redusere luftgjennomstrømningen.
• Støvsug ikke rykende eller brennende gjenstander, som f.eks. påtente sigaretter,
fyrstikker eller varm aske. Støvsug ikke opp lettantennelige væsker som f.eks. bensin.
• Vær ekstra varsom ved støvsuging itrapper.
• Støvsug ikke dersom støvfilteret er skadet eller ikke sitter på plass. Brukalltid
riktigstøvfilter.
• Dersom støvsugeren er skadet må den repareres. Kontakt vårt kundesenter
(sebaksiden).
• Bruk aldri støvsugeren hvis ledningen er skadet. Kontroller ledningen regelmessig.
Hvisstrømkabelen er skadet må den skiftes av enfaglært elektriker.
• Produktet må ikke benyttes av personer (inkl. barn) med begrensede fysiske eller
mentale ferdigheter. Detmå heller ikke benyttes av personer som ikke har tilstrek-
kelig erfaring og kunnskap eller ikke har fått instruksjon om bruken av personen
som har ansvaret for deres sikkerhet.
• La aldri barn leke med produktet.

14
Norsk
5
4 9 10 11
8
7
6
3
212 13 14
1
Produktbeskrivelse
1. Bryter for luftregulering
2. Slange
3. Holder for munnstykkene
4. Teleskoprør
5. Gulvmunnstykke
6. Bærehåndtak
7. Knapp for åpning avlokk
8. Tilkobling for slange
9. Knapp for innrulling av strømledning
10. Effektregulering
11. Strømbryter
12. Lokk for utblåsningsfilter
13. Filter for beskyttelse avmotor
14. Støvpose
Tilbehør:
• Fugemunnstykke
• Møbelmunnstykke

15
Norsk
B
A
Montering
Montere eller demontere støvsugerslangen
• Monter støvsugerslangen: Kobleslangen til
luftinnsuget på oversiden av støvsugeren.
Presstil etklikk høres.
• Demontere støvsugerslangen:
Pressforsiktig inn de riflete låsesperrene på
slangens feste og ta deretter bort slangen.
1. Skyv teleskoprøret og
håndtaketsammen.
3. Fest gulvmunnstykket ienden
påteleskoprøret.
2. Trykk på knappen på teleskoprøret
for åregulere lengden.
4. Børsten på gulvmunnstykket
kan stilles iforskjellige posisjoner
avhengig av om du støvsuger tepper
(A) eller bare gulv (B). Dettereguleres
med enknapp på gulvmunnstykkets
overside.
Festeav teleskoprør og gulvmunnstykke

16
Norsk
Festfugemunnstykket og møbelmunnstykket
Ta av gulvmunnstykket og monter etav de små munnstykkene på teleskoprøret eller
direkte på håndtaket.
Bruk
1. Før du bruker støvsugeren, trekk ut tilstrekkelig med ledning, og plugg støpselet
istrømuttaket. Engul markering på ledningen markerer anbefalt uttrekk av led-
ningen. Trekkikke ut ledningen lengre enn til markeringen.
2. Trykk på strømbryteren, som sitter på støvsugerens overside, for åstarte.
3. Sugeeffekten justeres med rattet på støvsugerens overside.
4. Trykk inn knappen på oversiden på støvsugeren for årulle inn strømledningen.
Laden løpe forsiktig ihånden for åstyre den slik at den ikke slår borti noe og
forårsaker skade.
Stell og vedlikehold
Skifte av støvsugerpose
Bruk aldri støvsugeren uten pose eller filter. Hvisdu
glemmer åsette ien støvsugerpose eller plasserer den
feil, er det umulig åfeste lokket skikkelig.
1. Åpne lokket på støvsugeren.
2. Trekk ut holderen for støvsugerposen.
3. Ta ut den gamle posen og plasser enny på
sammested. Obs!Posen må sitte riktig iholderen.
Hvisikke kan ikke lokket lukkes.
4. Steng lokket.
Rengjøring av filter
Trekk støpselet ut av strømuttaket før rengjøring av
filteret. Filteret skal rengjøres minst to ganger pr. år, eller
når smuss blir synlig pådet.
Bruk aldri produktet uten filter. Brukav maskinen uten
filter, kan føre til iredusert sugeeffekt, eller, iverste fall,
skade på motoren.
1. Åpne lokket på støvsugeren.
2. Fjern filteret ved åtrekke det oppover.
3. Skyll filteret ilunkent vann, og la det deretter lufttørke.
Filteret må ikke vaskes ivaskemaskin. Brukheller
ikke hårføner eller liknende for åtørke det.
4. Sett filteret tilbake på plass og steng lokket.
Man kan ev. kjøpe nytt filter. Detfinnes universalfiltre som kan klippes til iønsket
størrelse med det gamle sommal.

17
Norsk
Rengjøring eller skifte av utblåsningsfilter
1. Åpne lokket for utblåsingsfilteret ved åpresse sperren inn.
2. Ta ut filteret, rengjør ilunket vann og la det tørke. Alternativt kan man skifte filteret
med etnytt.
3. Sett filteret tilbake på plass og steng lokket.
Feilsøking
Dårlig sugeeffekt:
• Kontroller om støvsugerposen er full. Skiftpose vedbehov.
• Kontroller at det ikke er noe som blokkerer luftstrømmen islangen eller munnstykket.
• Kontroller filteret, og rengjør eller skift det ut hvis det trengs.
Avfallshåndtering
Når produktet skal kasseres, må det skje ihenhold til lokale forskrifter.
Vedusikkerhet, ta kontakt med lokale myndigheter.
Spesifikasjoner
Nettspenning 220–240 V AC, 50Hz
Motoreffekt 1800W
Justerbar sugeeffekt Maks 280W
Lengde på ledning 5meter
Lydnivå < 78dB

18
Suomi
Pölynimuri
Tuotenro 18-4512-1, -2, -3, -4 Malli CP-CY3601EP-4-UK
34-1003-1, -2, -3, -4 CP-CY3601EP-4
Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti-
tai kuvavirheistä. Jostuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai
asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Turvallisuus
• Käytä pölynimuria ainoastaan tässä käyttöohjeessa kuvatulla tavalla.
Käytäainoastaan valmistajan hyväksymiä lisäosia.
• Älä altista imuria tai sen virtajohtoa kosteudelle, iskuille, kolhuille tai korkeille
lämpötiloille.
• Älä käytä imuria, jos sen virtajohto tai pistoke on vahingoittunut. Äläkäytä imuria,
jos se on pudonnut lattialle, jäänyt ulos tai kastunut.
• Älä poistu imurin luota, kun olet liittänyt pistokkeen seinäpistorasiaan. Irrotapistoke
pistorasiasta, kun imuria ei käytetä. Sammuta kaikki toiminnot ja irrota imuri
pistorasiasta pistokkeesta vetämällä, älä koskaan vedä johdosta.
• Älä imuroi ulkona tai märällä alustalla. Säilytä imuria sisätiloissa.
• Älä vedä tai kanna imuria virtajohdosta. Äläkäytä johtoa kahvana, äläkä jätä sitä
puristuksiin oven väliin. Älämyöskään vedä sitä terävien kulmien tai reunojen yli.
• Älä työnnä mitään imurin muihin aukkoihin imuaukkoa lukuunottamatta. Äläkäytä
imuria, jos joku sen aukoista on tukossa. Pidäaukot puhtaana pölystä, nukasta,
hiuksista ja muista aineista, jotka voivat haitata ilman kulkua.
• Älä imuroi mitään savuavaa tai palavaa, esim. savukkeita, tulitikkuja tai kuumaa
tuhkaa. Äläimuroi helposti syttyviä nesteitä, kuten esimerkiksi bensiiniä.
• Ole erityisen varovainen imuroidessasi portaita.
• Älä käytä imuria, jos poistoilmasuodatin on vahingoittunut tai se ei ole paikoillaan.
Käytäaina oikeanlaisia poistoilmasuodattimia.
• Jos imuri on vahingoittunut, se on korjattava. Otayhteyttä asiakaspalveluumme
(yhteystiedot käyttöohjeen lopussa).
• Älä koskaan käytä imuria, jos sen virtajohto on vahingoittunut. Tarkista johdon
kunto säännöllisesti. Vahingoittuneen johdon saa vaihtaa ainoastaan
sähköalan ammattilainen.
• Tuotetta saavat käyttää aikuiset, joilla ei ole fyysisiä tai psyykkisiä rajoitteita.
Henkilöt, joilla ei ole riittävästi kokemusta ja taitoja, eivät saa käyttää tuotetta ilman
turvallisuudesta vastaavan henkilön antamia ohjeita.
• Älä koskaan anna lasten leikkiä imurilla.

19
Suomi
5
4 9 10 11
8
7
6
3
212 13 14
1
Tuotekuvaus
1. Ilmansäädin
2. Letku
3. Suulakkeiden pidike
4. Teleskooppivarsi
5. Lattiasuulake
6. Kantokahva
7. Kannen avauspainike
8. Letkun liitäntä
9. Johdon kelauspainike
10. Imutehon säädin
11. Virtakytkin
12. Poistoilmasuodattimen kansi
13. Moottorinsuojasuodatin
14. Pölypussi
Tarvikkeet:
• Rakosuulake
• Huonekalusuulake

20
Suomi
B
A
Asennus
Imurinletkun kiinnittäminen ja irrottaminen
• Letkun kiinnittäminen: Liitäletku imurin
päällä olevaan imuliitäntään. Paina, kunnes
kuulet napsahduksen.
• Letkun irrottaminen: Painakevyesti
uritettuja lukitsimia letkun kiinnikkeessä
jairrota letku.
1. Työnnä teleskooppivarsi ja
kahvaosayhteen.
3. Kiinnitä lattiasuulake teleskooppi-
varren alapäähän.
2. Säädä varren pituutta varressa
olevalla painikkeella.
4. Lattiasuulakkeen harja voidaan
säätää eri asentoihin sen
mukaan, imuroitko mattoa (A)
vai lattiapintaa (B). Säädäharjan
asentoa lattiasuulakkeessa
olevallapainikkeella.
Teleskooppivarren ja lattiasuulakkeen kiinnittäminen
