Smart Synchro Power Generator
User manual / Bedienungsanleitung
Seite/Page 2clearaudio electronic GmbH 2014
User manual 2 - 4
Bedienungsanleitung 5 - 7
Dear Clearaudio customer,
thank you for your decision to purchase the world class Clearaudio Smart Synchro Power Generator.
Please take a moment to read this user manual to avoid any possible damage, to ensure correct
setting up and to learn how proper care of your Smart Synchro Power Generator can give you many
years of enjoyment.
The Clearaudio Smart Synchro will, like its outrider Synchro (SPG), improve the sound quality of all
high end audio systems. You will immediately notice a larger, more stable and transparent sound
stage.
It simply improves the sound of your systems components better by eliminating any distortion and
voltage or frequency fluctuations.
The new Smart Synchro is designed to fit under the Clearaudio turntables like Emotion and
Emotion SE and is only suitable for Clearaudio synchronous motor (e.g. also for Performance and
Performance SE)
If you have any further questions concerning the Clearaudio Smart Synchro or other products made
by Clearaudio please contact your local distributor or directly Clearaudio.
Clearaudio electronic GmbH
1. Introduction
Most AC power lines contain unusually high amounts of noise and fluctuations of voltage and
frequency. They may also contain distortion of up to 10 %. Standard power supplies cannot eliminate
all this noise and distortion. Some power line filters can help, but can do nothing about fluctuating
voltage or frequency. Clearaudio's Smart Synchro will eliminate all these problems and will actually
improve the sound quality of your system, thus taking it to a new level of realism.
The Clearaudio Synchro Power Generator combines two units in one housing:
Distortion free AC power with constant line voltage 230V~ or 115V~
Constant frequency generator variable between e.g. 47 to 89 Hz
On the front panel (left button), you will notice a switch botton marked with 33 rpm and 45 rpm.
While channel 1 can be set to a fixed working frequency of 50 Hz (33 rpm), channel 2 can be set to
higher frequencies e.g. 67,5 Hz ( 45 rpm). The actual working frequency can be switched any time
during operation between 50 Hz and any 67,5 Hz or other frequency.
It is recommended to start in 33 1/3 switch position and than switch to 45 rpm.
Package Content:
The Clearaudio Smart Synchro Power Generator is delivered in a special packaging to ensure a safe
transport. Please store this original packaging in case of any transportation or shipping.
Please check the contents immediately after unpacking :
Clearaudio Smart Synchro Power Generator
One (1) power supply unit
One (1) electrical connection cord
One (1) screw driver for fine adjustment
User manual
Warranty card
Clearaudio Quality Card

Smart Synchro Power Generator
User manual / Bedienungsanleitung
Seite/Page 3clearaudio electronic GmbH 2014
2. How to use
Note: The Clearaudio Smart Synchro was designed for a 
maximum peak power of 3 watts.
DO NOT use units requiring more than 3 watts.
The Clearaudio Smart Synchro unit was designed to be placed under Clearaudio turntables models
like Emotion, Emotion SE, Performance and Performance SE with synchronous motor.
Phonostages are devices designed to provide a very high level of amplification. This is necessary
because the electrical signal generated by a phono cartridge is extremely low (usually less than one-
thousandth of a volt). The job of the phonostage is therefore to accurately equalise the phono signal
and boost it to line level (measured in volts).
However, phonostages are by nature extremely sensitive, which leads to the potential problem that
high-frequency interference may also be amplified to a point at which it becomes noticeable.
Unfortunately it is not possible to completely protect the sensitive phonostage circuitry from this
interference without degrading its high fidelity performance. Therefore care must be taken to position
the phonostage away from sources of high frequency interference such as mobile phones, modems
and powerline communication systems (PLC) in which data is sent over the mains power network.
On the front panel of the Clearaudio Smart Synchro you will find on the right side the button
“ON / OFF”.
Please make sure, that the button is in the “OFF” position before installing the power supply unit !
1. First connect the electrical connection with the Smart Synchro (on the backside) and your turntable.
2. Now take the power supply unit and insert the country-specific adapter together with the power
supply. After that you can connect the Smart Synchro (on the backside: DC IN) with the mains
supply.
2.If the blue LED light up (in the middle of the front panel) the Smart Synchro is now ready for
operating.
3.The left button on the front panel changes the speed between 33 1/3 RPM and 45 RPM.
From the factory the frequency is pre-setted:
For Channel 1 (33 1/3 RPM ) = 60 Hz
For Channel 2 (45 RPM) = 81 Hz

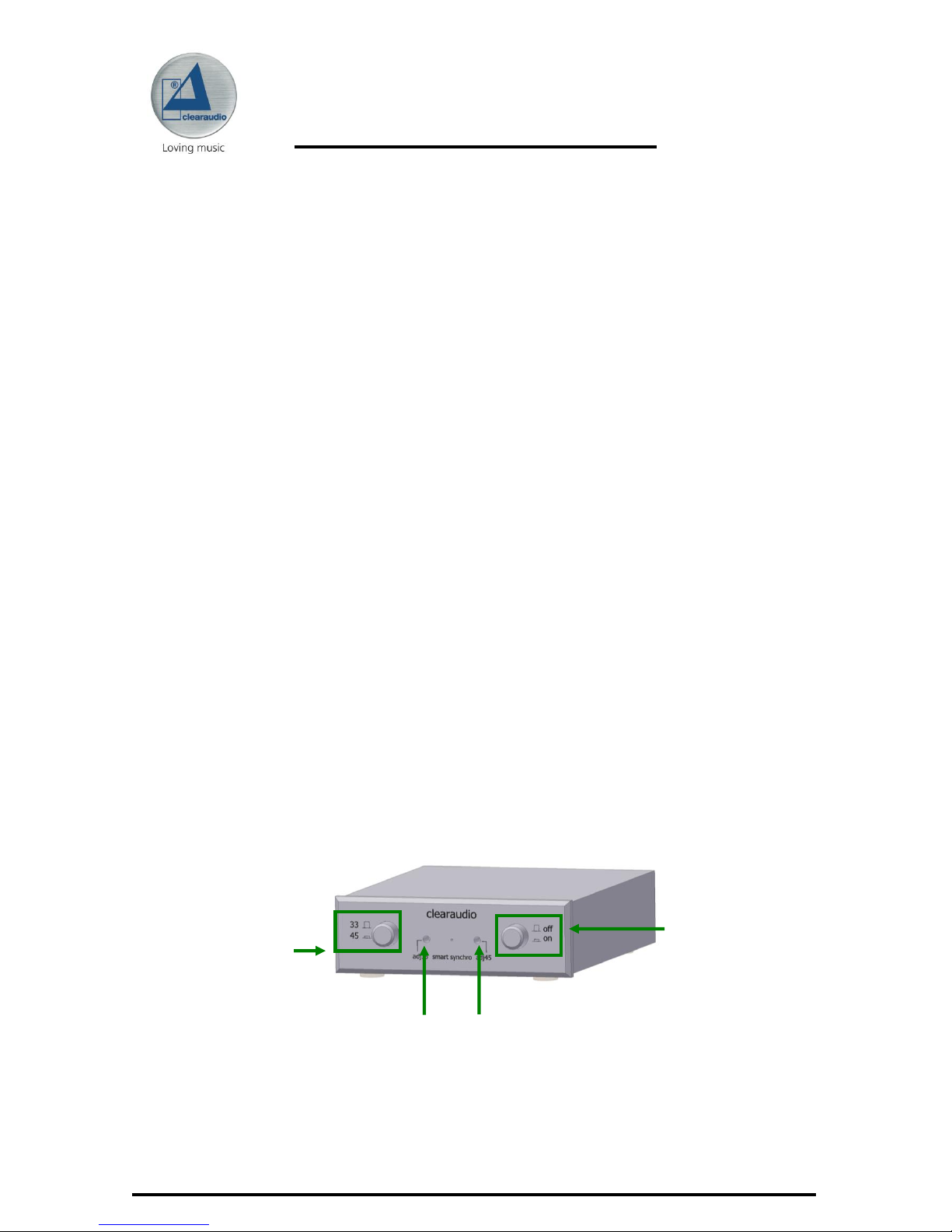

Change between
channel 1 (60 Hz)/
Speed 33 1/3 RPM and
channel 2 (81 Hz) /
Speed 45 RPM
ON/OFF
Power output
On = bottom pressed
Fine adjustment of the
speed

Smart Synchro Power Generator
User manual / Bedienungsanleitung
Seite/Page 4clearaudio electronic GmbH 2014
4. The Clearaudio Smart Synchro allows you also to set and maintain an exact speed by using the
delivered screw driver.
For this fine adjustment you have to turn the integrated potentiometer screws in the middle of the
front panel (left for 33 1/3 RPM and right for 45 RPM)
5. We recommend to have enough lightness for this adjustment.
Insert the screw driver into the small pre-drilled fitting in the middle of the front panel (left side for 33
1/3 RPM and right side 45 RPM) until you feel a variable resistance.
Turn slowly and carefully the integrated potentiometer screw until you have the correct speed
adjustment:
Clockwise = frequency rises up
Counter-clockwise = frequency falls
6. For this fine adjustment of the correct speed Clearaudio recommends the Clearaudio
Stroboscope Test Record (AC038) and the Clearaudio 300 Hz Speed light (Set with Record: AC076),
available under: www.analogshop.de !
Attention:
If the Smart Synchro is not in use for an extended period, switch it off at the ON/OFF
bottom.
Clearaudio wishes you a lot of pleasure with your new power generator Smart Synchro !
3. Technical specifications
Mains voltage:
115 / 230 V –50 / 60 Hz
(please specify version)
Fuse:
at 115 V / T 0,25 A
at 230 V / T 0,125 A
Output voltage:
115 V or 230 V
(please specify version)
Output frequency:
approx. 47 –89 Hz
Maximum output power:
max. 3 W
Power consumption:
Max. consumption:
Consumption in operation:
Off mode:
21 Watt
20 Watt
0 Watt
Output:
electrical connection
Dimensions ( W x D x H in inch):
Dimensions ( W x D x H in mm):
approx. 3.94 x 5.39 x 1.38 inch
approx. 100 x 137 x 35 mm
Weight (only Smart Synchro):
570 gram
Warranty*:
3 Years *
*Only if the warranty registration card is correctly filled out by the owner and sent back to Clearaudio within the stated time.
Clearaudio electronic is not responsible for typographical errors in descriptions. Technical
specifications subject to change or improvement without prior notice. Availability as long as stock
lasts. Copies and imprints- also only in extracts –require written conformation through Clearaudio
electronic GmbH; Germany
Stand: August 2014

Smart Synchro Power Generator
User manual / Bedienungsanleitung
Seite/Page 5clearaudio electronic GmbH 2014
Sehr verehrte clearaudio - Kundin, sehr verehrter clearaudio –Kunde,
vielen Dank, dass Sie sich für den clearaudio Smart Synchro Power Generator entschieden haben,
ein hochwertiges Produkt der clearaudio electronic GmbH.
Bitte lesen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch.
Alle Hinweise sollen Fehlbedienungen verhindern und Ihnen eine langjährige musikalische Freude mit
dem clearaudio Smart Synchro Power Generator bereiten.
Wir wünschen Ihnen viel Freude mit Ihrem clearaudio Smart Synchro Power Generator.
clearaudio electronic GmbH
1. Funktionsweise
Durch Verwendung des clearaudio Smart Synchro Power Generators kann der Klang jeder
Wiedergabeanlage signifikant verbessert werden.
Wodurch?
Wie ist das zu erreichen?
Das Stromnetz weist bekanntlich viele Störungen auf.
So kann z.B. die Verzerrung der sinusförmigen Netzspannung im allgemeinen bis 10 % betragen und
den Signalweg beeinflussen. Eine derartig hohe Verzerrung bewirkt zwangsläufig eine
Klangverschlechterung.
Durch die Eliminierung dieser Verzerrungen kann also eine enorme Klangverbesserung erzielt werden.
Wird darüber hinaus noch dafür gesorgt, dass die nahezu verzerrungsfreie Spannungsquelle zusätzlich
mit einer höheren Frequenz als 50 Hz betrieben wird, so wird das Klangbild noch authentischer und
realistischer.
Zu diesem Zweck vereinigt der clearaudio Smart Synchro zwei Geräte in einem:
1. Eine nahezu verzerrungsfreie Netzversorgung mit 230 V~ oder 115 V~
2. Einen Frequenzgenerator mit 2 getrennt einstellbaren Frequenzen zwischen ca. 47 u. 89 Hz
Der Smart Synchro wurde eigens für clearaudio Synchronmotoren wie z.B. für die Laufwerksmodelle
Emotion, Emotion SE, Performance und Performance SE entwickelt.
Der clearaudio Smart Synchro kann als saubere Stromquelle für Plattenspieler mit Synchronmotoren
verwendet werden. Es ist möglich die Drehzahl über die Frequenz fein einzustellen und zwischen zwei
Nenndrehzahlen wie z.B. 33 1/3 UPM (ca. 50 Hz) und 45 UPM (ca. 67,5 Hz) direkt umzuschalten.
Packungsinhalt:
clearaudio hat eine spezielle Verpackung für den Smart Synchro Power Generator entwickelt, welche
einen sicheren Transport gewährleistet. Bitte heben Sie diese Verpackung für eventuelle
Transporte auf.
Bitte überprüfen Sie den Inhalt gleich nach dem Auspacken auf dessen Vollständigkeit:
clearaudio Smart Synchro Power Generator
Ein (1) Kaltgerätestecker
Ein (1) Netzteil (DC)
Ein (1) Schraubendreher zur Feineinstellung der Geschwindigkeit
Bedienungsanleitung
Garantiekarte
clearaudio Qualitätskarte

Smart Synchro Power Generator
User manual / Bedienungsanleitung
Seite/Page 6clearaudio electronic GmbH 2014
2.Inbetriebnahme
Bitte beachten:
das clearaudio Smart Synchro ist geeignet für
eine Höchstleistung bis zu 3 Watt 
Bitte verwenden Sie keine Geräte mit mehr als 3 Watt!
Der clearaudio Smart Synchro kann, soweit das Kabel reicht, überall platziert werden.
Der neue Smart Synchro wurde jedoch so konstruiert, dass es insbesondere neben und teilweise unter
die Laufwerksmodelle Emotion, Emotion SE, Performance und Performance SE mit Synchronmotoren
von clearaudio platziert werden kann.
Phonovorverstärker sind Geräte mit einer hohen Signalverstärkung, da die Spannung die der Tonabnehmer des
Plattenspielers liefert sehr niedrig ist (im Bereich von einigen µV). Aus diesem Grund werden auch hochfrequente
Störsignale wahrnehmbar verstärkt. Eine vollständige Abblockung dieser Störsignale im Gerät würde die
Audioeigenschaften verschlechtern.
Das hat zur Folge, dass hochfrequente Störungen, zum Beispiel aus dem 230 V Netz bzw. 115 V Netz, die
Klangqualität beeinträchtigen könnte.
Das Gerät sollte daher nicht in der Nähe von Hochfrequenzerzeugenden Geräten wie z.B. Mobiltelefonen oder
Modems bzw. an Stromnetzen die für Datenverkehr genutzt werden (PLC), betrieben werden.
Bevor Sie den Smart Synchro Generator an das Stromnetz anschließen, ist zu beachten, dass sich der
auf der Frontplatte befindliche Druckschalter (rechts) in Stellung "OFF" befindet.
1. Verbinden Sie den Smart Synchro über die beiliegende Kaltgerätesteckverbindung (auf der
Rückseite des Smart Synchro ) mit Ihrem Plattenspieler
2. Nehmen Sie das DC-Netzteil und stecken Sie den landesspezifischen Adapter auf diese Netzteil auf,
bis dieses hörbar einrastet. Nun können Sie das Netzteil auf der Rückseite des Smart Synchro (DC IN)
einstecken und mit dem Stromnetz verbinden.
2. Bei Aufleuchten der blauen LED (Mittig) ist der Smart Synchro betriebsbereit.
3. Werkseitig sind die Frequenzen der beiden Kanäle für den Betrieb eines Plattenspielers auf 50 Hz
(Kanal 1 für 33 1/3 UPM) und 67,5 Hz (Kanal 2 für 45 UPM) eingestellt.
4. Eine exakte Feineinstellung der Geschwindigkeit erreichen Sie durch Drehung im Uhrzeigersinn der
zugehörigen, geschlitzten Potentiometerschrauben. Diese befinden sich mittig auf dem Frontpanel
Geschwindigkeitswechsel
von 33 1/3 UPM (50 Hz)
und 45 UPM (67,5 Hz)
ON/OFF Schalter
On = Schalter gedrückt
Feineinstellung der
Geschwindigkeit

Smart Synchro Power Generator
User manual / Bedienungsanleitung
Seite/Page 7clearaudio electronic GmbH 2014
“links für 33 1/3 UPM“ und “rechts für 45 UPM“.
Wir empfehlen Ihnen die Fein-Einstellung mit einer ausreichenden Lichtquelle durchzuführen.
Nehmen Sie hierzu den mitgelieferten Schraubendreher und führen Sie diesen in die kleine Bohrung
ein (links für 33 1/3 UPM und rechts für 45 UPM) bis Sie einen Drehwiderstand spüren.
5. Drehen Sie vorsichtig und langsam die integrierte Potentiometerschraube bis die Stellung mit der
maximalen Klangverbesserung erreicht wurde:
Im Uhrzeigersinn = Frequenz steigt an
Gegen den Uhrzeigersinn = Frequenz sinkt
6. Zu dieser exakteren Einstellung der Drehzahl empfehlen wir die clearaudio Stroboskopschallplatte
in Kombination mit dem clearaudio “300 Hz Speed light (Art. Nr. AC076)“
(erhältlich auch über www.analogshop.de)
Nur auf diese Art können eventuelle Plattenspieler/Motortoleranzen kompensiert werden und die
korrekte Plattendrehzahl eingestellt werden. Die Nenndrehzahl von 33 UPM entspricht der
eingestellten Arbeitsfrequenz von 50 Hz (45 UPM entspricht 67,5 Hz).
Bitte beachten:
Falls das Gerät eine längere Zeit nicht in Benutzung ist, betätigen Sie den ON/OFF
Schalter (vorne am Gerät) um das Gerät auszuschalten.
Clearaudio wünscht Ihnen viel Freude mit Ihrem Smart Synchro !
5. Technisch Daten
Eingangsspannung:
115 / 230 V –50 / 60 Hz
(bei Bestellung anzugeben)
Sicherung:
bei 115 V / T 0,25 A
bei 230 V / T 0,125 A
Ausgangsspannung:
115 V/ 230 V
(bei Bestellung anzugeben)
Ausgangsfrequenz:
ca. 47 –89 Hz
Ausgangsleistung:
max. 3 Watt
Leistungsaufnahmen:
Max. Leistungsaufnahme:
Leistungsaufnahme im Betrieb:
Leistungsaufnahme im
ausgeschalteten Zustand:
21 Watt
20 Watt
0,0 Watt
Ausgang:
1-fach-Kaltgerätesteckdose
Abmessungen ( B x T x H) :
ca. 100 x 137 x 35 mm
Gewicht ohne Verpackung:
570 gr.
Garantie:
3 Jahre *
* wenn Sie uns den beigelegten Garantieabschnitt innerhalb von 2 Wochen nach dem Kauf korrekt ausgefüllt zusenden.
Ansonsten besteht nur die gesetzliche Garantiezeit
Änderungen bleiben vorbehalten. Lieferbar solange Vorrat reicht. Für Druckfehler keine Haftung.
Irrtümer vorbehalten- Kopien und Abdrucke –auch nur auszugsweise –bedürfen der
schriftlichen Genehmigung durch die clearaudio electronic GmbH.
Stand: August 2014

Smart Synchro Power Generator
User manual / Bedienungsanleitung
Seite/Page 8clearaudio electronic GmbH 2014
To achieve the full Clearaudio warranty (for Smart Synchro 3 years), it is necessary that you fill out
and send the corresponding part of the warranty registration certificate /card back to Clearaudio,
within two weeks after purchase. Only if the product is returned in it’s original packing Clearaudio can
provide the warranty of 3 years. Otherwise Clearaudio provides the legal warranty of 2 years.
Um die volle clearaudio Garantie (für Smart Synchro3 Jahre) in Anspruch nehmen zu können,
senden Sie uns bitte die beigelegte Garantiekarte innerhalb von zwei Wochen korrekt und vollständig
ausgefüllt zu, da sonst nur die gesetzliche Garantiezeit von 2 Jahren berücksichtigt werden kann.
ENGLISH
WARRANTY
For warranty information, contact your local Clearaudio distributor.
RETAIN YOUR PURCHASE RECEIPT
Your purchase receipt is your permanent record of a valuable purchase.
It should be kept in a safe place to be referred to as necessary for insurance purposes or when corresponding with Clearaudio.
IMPORTANT
When seeking warranty service, it is the responsibility of the consumer to establish proof and date of purchase. Your purchase receipt or invoice is
adequate for such proof.
FOR U.K. ONLY
This undertaking is in addition to a consumer's statutory rights and does not affect those rights in any way.
FRANÇAIS
GARANTIE
Pour des informations sur la garantie, contacter le distributeur local clearaudio.
CONSERVER L'ATTESTATION D'ACHAT
L'attestation d'achat est la preuve permanente d'un achat de valeur. La conserver en lieu sur pour s'y reporter aux fins d'obtention d'une
couverture d'assurance ou dans le cadre de correspondances avec clearaudio.
IMPORTANT
Pour l'obtention d'un service couvert par la garantie, il incombe au client d'établir la preuve de l'achat et d'en corroborer la date. Le reçu ou la
facture constituent des preuves suffisantes.
DEUTSCH
GARANTIE
Bei Garantiefragen wenden Sie sich bitte zunächst an Ihren clearaudio-Händler.
Heben Sie Ihren Kaufbeleg gut auf.
WICHTIG!
Die Angaben auf Ihrer Quittung erlauben uns die Identifizierung Ihres Gerätes und belegen mit dem Kaufdatum die Dauer Ihrer Garantie-
Ansprüche.
Für Serviceleistungen benötigen wir stets die Gerätenummer.
Diese finden Sie auf dem Typenschild auf der Rückseite des Gerätes oder auch in der beigefügten Garantie-Registrierkarte.
NEDERLANDS
GARANTIE
Voor inlichtingen omtrent garantie dient u zich tot uw plaatselijke clearaudio.
UW KWITANTIE, KASSABON E.D. BEWAREN
Uw kwitantie, kassabon e.d. vormen uw bewijs van aankoop van een waardevol artikel en dienen op een veilige plaats bewaard te worden voor
evt, verwijzing bijv, in verbend met verzekering of bij correspondentie met clearaudio.
BELANGRIJK
Bij een evt, beroep op de garantie is het de verantwoordelijkheid van de consument een gedateerd bewijs van aankoop te tonen. Uw
kassabon of factuurzijn voldoende bewijs.
ITALIANO
GARANZIA
L’apparecchio è coperto da una garanzia di buon funzionamento della durata di un anno, o del periodo previsto dalla legge, a partire dalla data di
acquisto comprovata da un documento attestante il nominativo del Rivenditore e la data di vendita. La garanzia sarà prestata con la sostituzione o
la riparazione gratuita delle parti difettose.
Non sono coperti da garanzia difetti derivanti da uso improprio, errata installazione, manutenzione effettuata da personale non autorizzato o,
comunque, da circostanze che non possano riferirsi a difetti di funzionamento dell’apparecchio. Sono inoltre esclusi dalla garanzia gli interventi
inerenti l’installazione e l’allacciamento agli impianti di alimentazione.
Gli apparecchi verranno riparati presso i nostri Centri di Assistenza Autorizzati. Le spese ed i rischi di trasporto sono a carico del cliente. La casa
costruttrice declina ogni responsabilità per danni diretti o indiretti provocati dalla inosservanza delle prescrizioni di installazione, uso e
manutenzione dettagliate nel presente manuale o per guasti dovuti ad uso continuato a fini professionali.
ESPAÑOL
GARANTIA
Para obtener información acerca de la garantia póngase en contacto con su distribuidor clearaudio.
GUARDE SU RECIBO DE COMPRA
Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo en un lugar seguro y
utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con clearaudio.
IMPORTANTECuando solicite el servicio otorgado por la garantia el usuario tiene la responsabilidad de demonstrar cuándo efectuó la compra.
En este caso, su recibo de compra será la prueba apropiada.
