Sehr geehrter clearaudio-Kunde,
Sie haben sich für das clearaudio
Champion -Laufwerk entschieden, ein hochwertiges Produkt der
clearaudio electronic GmbH.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch. Sämtliche Hinweise dienen langjähriger
musikalischer Freude mit dem clearaudio
Champion -Laufwerk und verhindern Fehlbedienungen.
Wir wünschen Ihnen viel Freude mit Ihrem neuen clearaudio
Champion -Laufwerk.
clearaudio electronic GmbH
Lesen Sie diesen Abschnitt in jedem Fall, bevor Sie ein Gerät an das Stromnetz anschließen.
CE-MARKIERUNG
Der clearaudio
Champion entspricht den Bestimmungen über elektromagnetische
Störfreiheit (EMC) und denen über Niederspannungsgeräte.
GERÄTENETZEINSTELLUNG
Ihr clearaudio-Produkt wurde so konstruiert, dass es der Haushaltsleistung und den
Sicherheitsbestimmungen in Ihrer Region genügt. Dieses Produkt kann nur mit 230 V
Wechselstrom betrieben werden.
URHEBERRECHT
Aufnahme und Wiedergabe jeglichen Tonmaterials kann die Zustimmung des Urhebers
erfordern. Beachten Sie dazu folgende Informationsschriften.
- Copyright Act 1956 (Urheberrechtsgesetz 1956)
- Dramatic and Musical Performers Act 1958 (Gesetz über dramatische und musikalische
Aufführungsrechte, 1958)
- Performers Protection Acts 1963 and 1972 (Künstlerschutzgesetze von 1963 und 1972)
- Jegliche nachfolgende, gesetzliche Verfügungen und Bestimmungen.
WARNUNGEN
Das Gerät nicht Regen oder Feuchtigkeit aussetzen.
Das Netzkabel nicht mit feuchten oder nassen Händen anfassen.
Es dürfen keine Gegenstände mit offener Flamme, wie etwa brennende Kerzen, auf dem
Gerät aufgestellt werden.

Cham
p
io
n
Bedienungsanleitung
USER MANUAL
Seite/Page 3 ©clearaudio electronic GmbH 2007
Bedienungsanleitung Seite 2 - 11
User Manual Page 12 - 19
Inhaltsverzeichnis
1. Frontalansicht 4
2. Lieferumfang 5
3. Aufbau und Inbetriebnahme 6
4. Drehzahleinstellung 9
5. Besondere Hinweise 9
6. Wartung und Service 10
7. Technische Daten 11

Cham
p
io
n
Bedienungsanleitung
USER MANUAL
Seite/Page 4 ©clearaudio electronic GmbH 2007

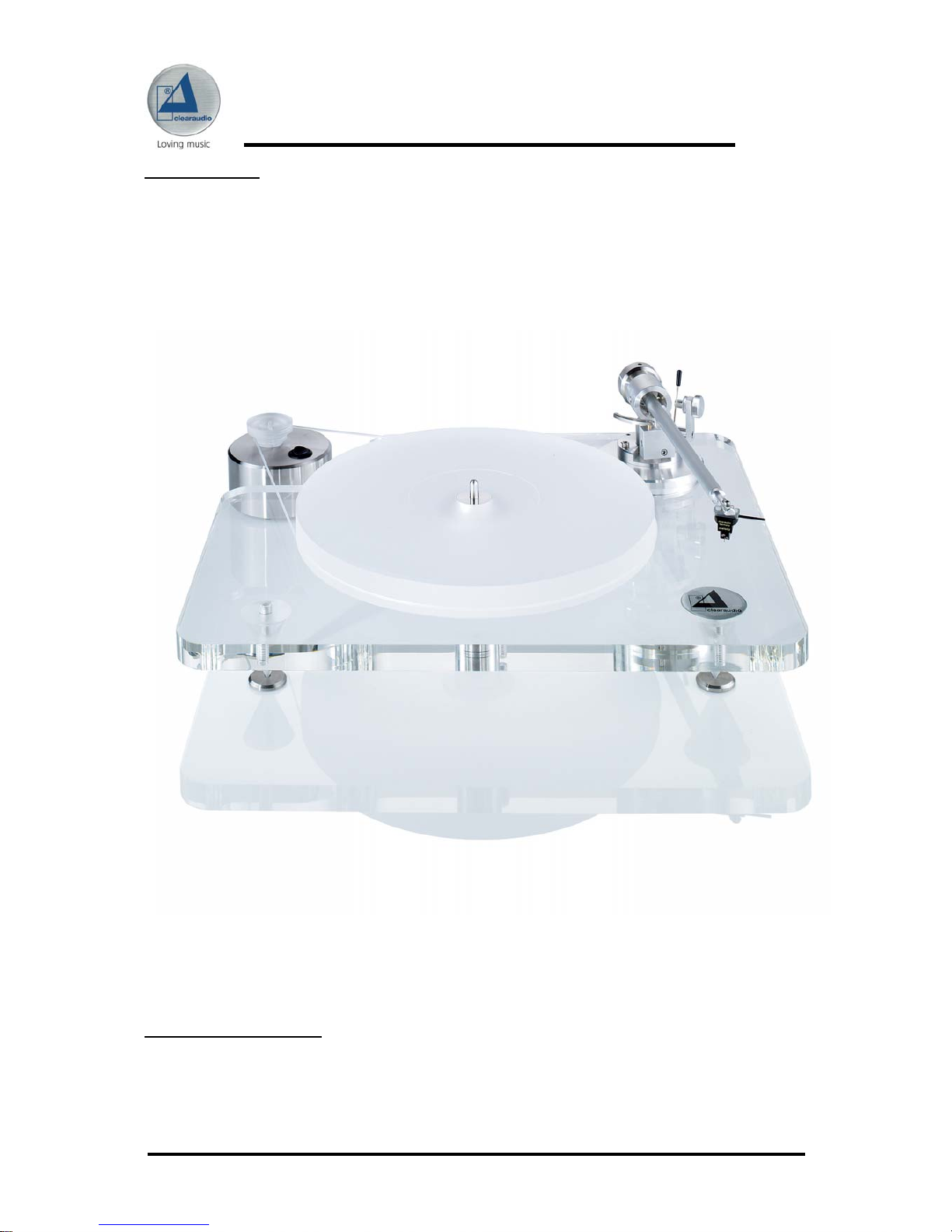

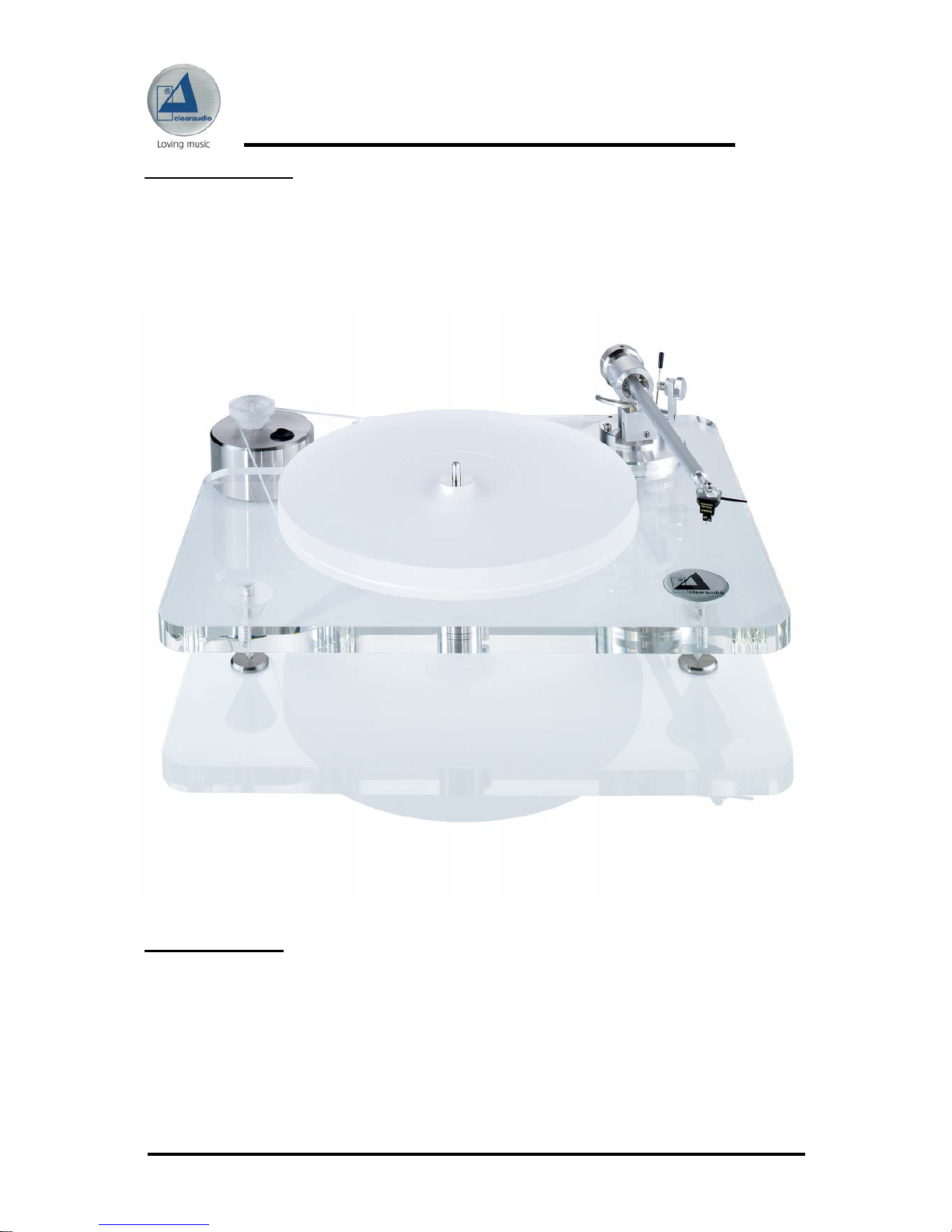

1. Frontalansicht
Die Abbildung zeigt den betriebsfähigen Aufbau des clearaudio Champion -Laufwerks mit Satisfy
Tonarm und clearaudio
Melody MC-Tonabnehmer
Man erkennt die resonanzreduzierende Formgebung in Verbindung mit der ausgelagerten Motoreinheit.
Champion im betriebsfähigen Zustand
2. Lieferumfang
Das clearaudio Champion -Laufwerk verlässt unsere Fertigung in einer besonders sicheren Verpackung.
Bitte kontrollieren Sie den Lieferumfang Ihres neu erworbenen clearaudio
Champion -Laufwerks.
Wichtig: alle Gewinde sind Rechtsgewinde (metrisch) !

Cham
p
io
n
Bedienungsanleitung
USER MANUAL
Seite/Page 5 ©clearaudio electronic GmbH 2007
Lieferumfang der Komponenten
1. Plattenspielerbasis aus GS Acryl 12. Tonarmbasisunterteil aus Plexiglas
2. Präzisionsgedrehter Plattenteller aus Silikon Acryl 13. Tonarmbasisoberteil aus Plexiglas
3. Patentiertes, bronzeplatiniertes, invertiertes
Lageroberteil mit Keramik Präzisionskugel 14. Innensechskantschrauben für Tonarmbasismontage
4. Patentiertes, bronzeplatiniertes, invertiertes
Lagerunterteil 15. Innensechskantschlüssel: großer für Tonarmbasisschrauben, kleiner für
Lifthöhenjustage
5. Konterscheibe für Lagerunterteil 16. Ein Paar weiße Baumwollhandschuhe
6. Schraube zur Lagerbefestigung mit
Erdungsanschluss 17. Präzisionswasserwaage
7. Komplett montierte Motoreinheit aus Edelstahl
incl. Anschlusskabel 18. Erdungskabel zum Anstecken an die Lagerschraube
8. Antriebsrad (Pulley) aus Acryl, incl. zwei bereits
eingedrehter Feststellschrauben 19. Schraubenzieher aus Aluminium
9. Ein nahtlos geschliffener Antriebsriemen Silent
Belt 20. Plattentellerlageröl zur gelegentlichen Schmierung des invertierten Lagers
10. Plexiglasspikes 21. Clever Clamp Plattenklemme
11. Edelstahlgewindebolzen
1. 2. 3. 5.4. 6.
7.
16. 19.18.17.
8.
12. 14.13.
21.20.
11.
10.
9.
15.

Cham
p
io
n
Bedienungsanleitung
USER MANUAL
Seite/Page 6 ©clearaudio electronic GmbH 2007
3. Aufbau und Inbetriebnahme
Benutzen Sie bitte zum Aufbau die mitgelieferten Baumwollhandschuhe, um evtl. Kratzer sowie
Fingerabdrücke zu vermeiden.
1. Nachdem Sie die weißen Handschuhe
angezogen haben, legen Sie die Basis, mit
dem Gewindebohrungen nach oben, auf einen
sauberen Untergrund. Schrauben Sie die
Edelstahlgewindebolzen ein. Anschließend
werden die Plexiglasspikes montiert.
2. Das Plattentellerlagerober- und –unterteil
auseinanderziehen. VORSICHT: Nicht mit
dem Lageröl die Acrylbasis verschmutzen.
Lagerunterteil mit der Unterlegscheibe und
Schraube in der Basis montieren. Schraube
mit einem Schraubenschlüssel SW17
festziehen.
3. Tropfen Sie nun in die Lageröffnung des
Plattentellerlageroberteils, mit dem
mitgelieferten Clearaudio Plattentellerlageröl,
zwei bis drei Tropfen Lageröl ein.

Cham
p
io
n
Bedienungsanleitung
USER MANUAL
Seite/Page 7 ©clearaudio electronic GmbH 2007

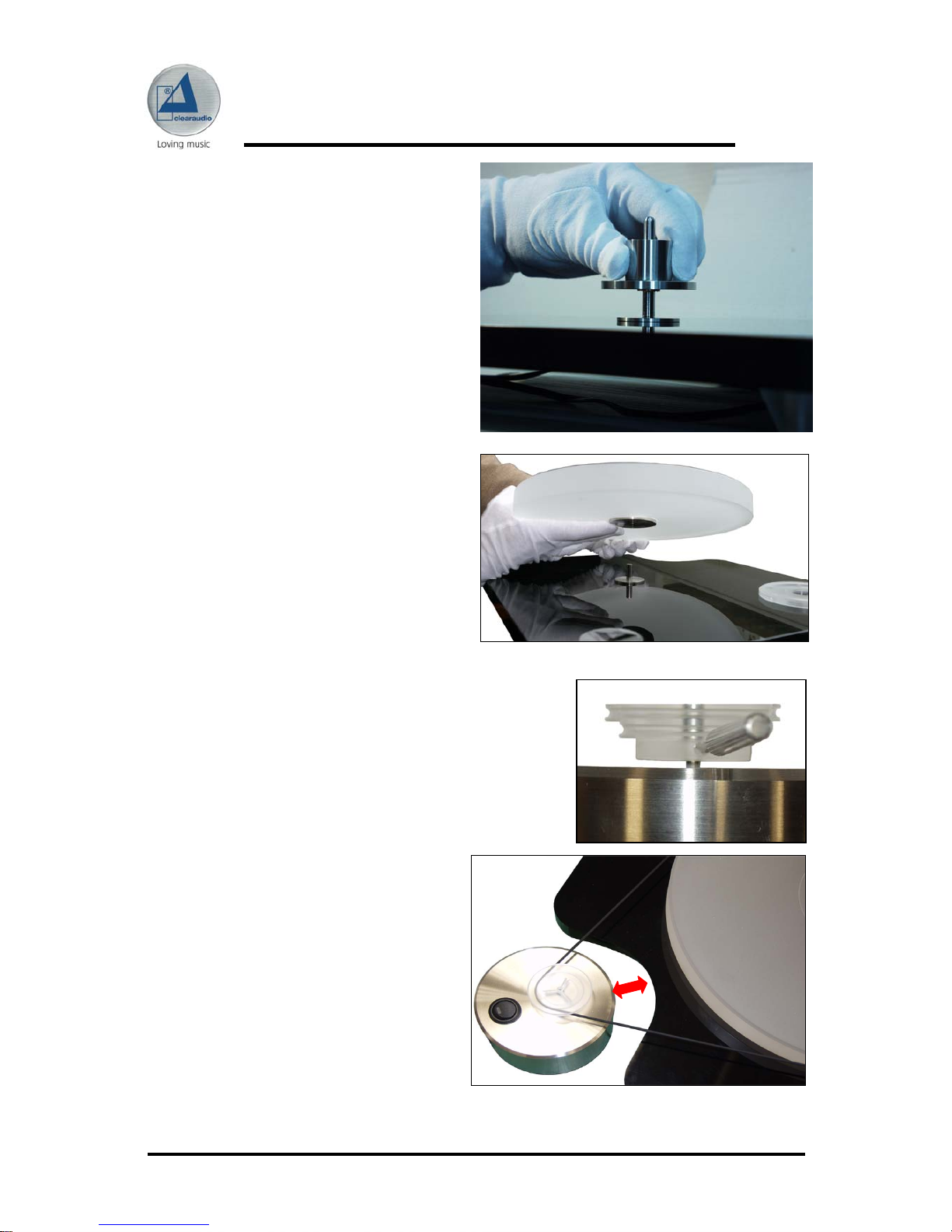

4. Nun das Lageroberteil vorsichtig aufsetzen
und nach unten drücken. Es darf kein Luft-
polster im Lager verbleiben.
5. Zur Befestigung Ihres Tonabnehmers und Tonarms, lesen Sie bitte die Bedienungs-
anleitung Ihres Tonabnehmers und Tonarms!
6. Setzen Sie den Plattenteller vorsichtig auf das
Lageroberteil auf. Wichtig: nicht verkanten
und nicht mit Gewalt aufpressen!
7. Stecken Sie das Plexiglas-Antriebsrad auf die
Achse des Motors. Die Unterseite des
Antriebsrades sollte ca. 1mm von der
Motorblockoberfläche entfernt sein. Bitte
ziehen sie die Madenschrauben mit Hilfe des
mitgelieferten Schraubenziehers fest.
8. Stellen Sie nun die Motorantriebseinheit in die
dafür vorgesehene Ausbuchtung des
Plexiglaschassis. Der Schalter muss nach
außen zeigen und der Abstand zwischen
Motorblock und Plattenspielerbasis sollte etwa
einer Daumenbreite entsprechen. (genauere
Justage siehe Kapitel 4. Drehzahleinstellung).

Cham
p
io
n
Bedienungsanleitung
USER MANUAL
Seite/Page 8 ©clearaudio electronic GmbH 2007
9. Spannen Sie den Antriebsriemen um den Plattenteller und das Antriebsrad. Verwenden Sie für
33 1/3 U/min den kleineren, für 45 U/min den größeren Durchmesser des Antriebsrads.

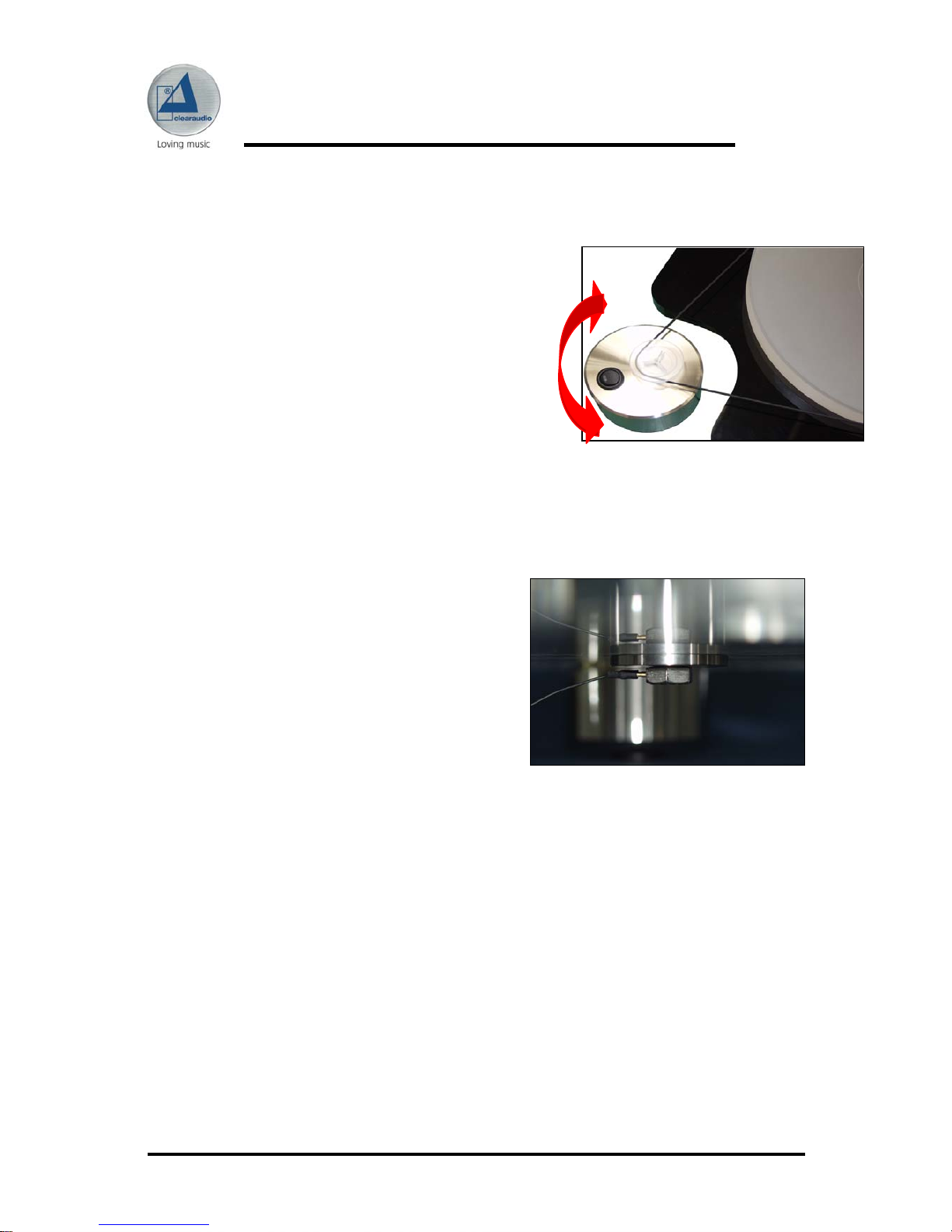

10.Die Spannung des Antriebsriemens kann durch
Drehung der Motorantriebseinheit verändert werden
(exzentrische Lage des Antriebsrades). Sie ist dann
richtig eingestellt, wenn der Plattenteller mühelos
auf seine Solldrehzahl beschleunigt wird. Ist die
Spannung des Riemens zu groß, so beginnt der
Motor leicht zu vibrieren, die Solldrehzahl wird nicht
erreicht und das Motorlager könnte beschädigt
werden! Bei zu geringer Riemenspannung kann es zu
Gleichlaufschwankungen kommen.
11. Bei Problemen mit Brummgeräuschen sollte der
Plattenspieler geerdet werden. Dazu das
mitgelieferte Erdungskabel in die seitliche
Bohrung der Lagerschraube stecken und mit
dem entsprechenden Erdungsanschluss am
Plattenspielereingang des Verstärkers verbinden.
Der Plattenspieler ist nun komplett montiert und betriebsbereit. Lassen Sie bitte zum Einlaufen des
Lagers den Plattenteller eine halbe Stunde drehen, damit sich das Lagerfett gleichmäßig verteilt.

Cham
p
io
n
Bedienungsanleitung
USER MANUAL
Seite/Page 9 ©clearaudio electronic GmbH 2007
4. Drehzahleinstellung
Legen Sie den Antriebsriemen um den jeweiligen Durchmesser des Antriebsrades um die
Umdrehungszahl zu ändern:
Großer Durchmesser: 45 U/min
Kleiner Durchmesser: 33 1/3 U/min
Unter Umständen ist es bei einer Drehzahlveränderung notwendig, die Spannung des Riemens durch
Verdrehen bzw. Abstandsänderung des Motors zu korrigieren.
5. Besondere Hinweise
Bitte senden Sie uns die beigelegte Garantiekarte innerhalb von zwei Wochen korrekt
ausgefüllt zu, da sonst nur die gesetzliche Garantiezeit bestehen würde.
Beim Transport des clearaudio
Champion Laufwerks stets den Plattenteller und das invertierte Lager
abnehmen, da sonst erhebliche Beschädigungsgefahr besteht! Entfernen Sie auch unbedingt das
Antriebsrad vom Motor, da die Achse beim Transport verbiegen kann!
Die regelmäßige Sichtkontrolle über evtl. defekte Isolation der netzspannungsführenden Zuleitung der
Motorantriebseinheit ist zu Ihrer eigenen Sicherheit empfehlenswert. Eine beschädigte Zuleitung sofort
vom Fachmann auswechseln lassen! (siehe auch Kapitel 6. „Wartung und Service“)
Achtung ! Bitte verwenden Sie zur Reinigung der Acrylglaselemente nur speziellen Acrylglasreiniger
und
keinesfalls Glasreiniger oder Spiritus oder andere auf Alkohol basierende Flüssigkeiten (Gefahr
der Bildung von Haarrissen und Oberflächenbeschädigung) !!!
Für weitere Detailfragen steht Ihnen unsere
clearaudio Service-Hotline zur Verfügung:
Tel: [phone].

Cham
p
io
n
Bedienungsanleitung
USER MANUAL
Seite/Page 10 ©clearaudio electronic GmbH 2007
6. Wartung und Service
Sollten Sie das Gefühl haben, dass sich der Plattenteller (ohne Riemen) nicht so leichtgängig dreht wie
gewohnt (evtl. Gleichlaufschwankungen), so lässt dies auf Fettmangel im Lager schließen. Verfahren
Sie in diesem Fall bitte entsprechend den Hinweisen von Kapitel 3 „Aufbau und Inbetriebnahme“.
Für eventuelle Gleichlaufschwankungen ist häufig eine falsche Riemenspannung verantwortlich.
Korrigieren Sie diese entsprechend den Hinweisen von Kapitel 3.
Der Service für alle clearaudio Produkte sollte ausschließlich durch Fachpersonal erfolgen.
Ist eine Reparatur erforderlich, muss das clearaudio
Champion Laufwerk zu einem autorisierten
Fachhändler gebracht oder direkt an die
Clearaudio electronic GmbH
Spardorfer Str 150
91054 Erlangen
Germany
Tel/Phon: +49-(0)1805/059595
www.clearaudio.de
[email protected]
eingesandt werden. Dabei ist unbedingt auf korrekte bzw. sichere Verpackung zu achten
(Originalverpackung). Beim Verpacken umgekehrt verfahren, wie unter „Aufbau und Inbetriebnahme“
(Kapitel 3) beschrieben.
