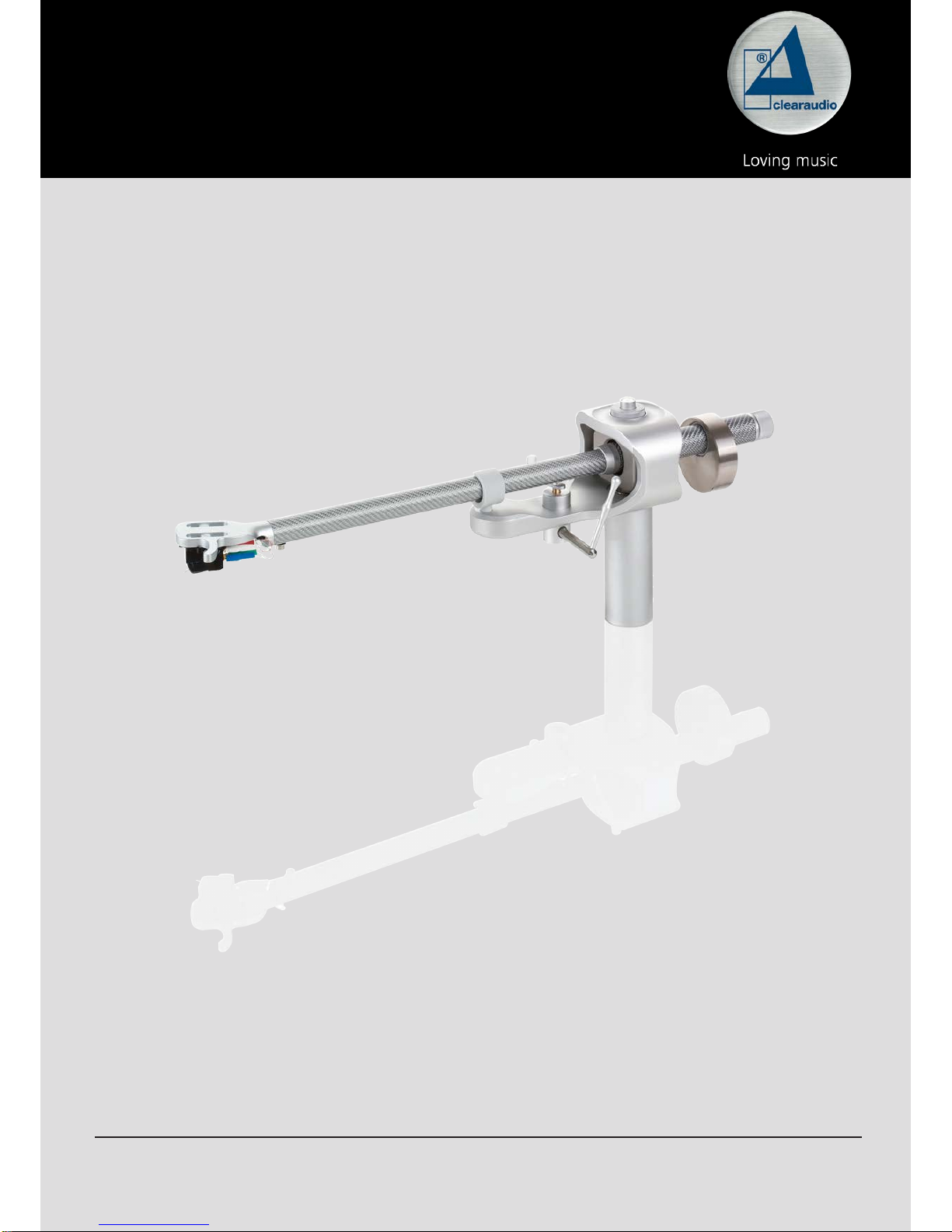

Clearaudio Magnify User manual

User manual
Bedienungsanleitung
© clearaudio
electronic GmbH, 2018/10 Made in Germany
Magnify

User manual / Bedienungsanleitung
2 © clearaudio electronic GmbH, 2018/10
User manual.......................................................2 - 11
Bedienungsanleitung.........................................12 - 21
Dear audio enthusiast,
Congratulations ! You have purchased one of the best radial tonearm`s available in the World of
High-End Audio. The Magnify tonearm is manufactured to the highest degree of tolerance and
quality.
This innovative radial tonearm features the from Clearaudio developed unique ball bearing magnet
hybrid technology. This enhances a high quality sound reproduction and in addition many options of
ne adjustments like vertical tracking force (VTF), vertical tracking adjustment (VTA optional) and
the azimuth.
To achieve the full performance and to avoid any damages to this product, please take your time to
get familiar with your Clearaudio
Magnify tonearm.
Please enjoy listening to music with the
Magnify tonearm!
Your Clearaudio - team
Warning
Do not expose the equipment to rain or moisture.
Do not remove the cover from the equipment.
Do not insert anything into the equipment through the ventilation holes.
Do not handle the mains lead with wet hands.
No naked ame sources, such as lighted candles, should be placed on the equipment.
Only for use on turntables.
CE-MARKIERUNG

User manual / Bedienungsanleitung
Made in Germany 3
Contents
1. List of components .......................................................4
2. Magnify tonearm mounting .........................................5
2.1 Magnify - tonearm with VTA – Lifter:........................................ 5
2.2 Magnify tonearm without VTA – Lifter:..................................... 7
2.3 Magnify tonearm mounting on a non Clearaudio turntable...... 8
3. Magnify tonearm adjustments .....................................9
3.1 Adjustment of the Tracking force.............................................. 9
3.2 Azimuth adjustment.................................................................. 9
3.3 Anti-skating adjustment............................................................ 10
3.4 Adjustment of the damping....................................................... 10
4. Special notes.................................................................11
4.1 Maintenance .............................................................................. 11
4.2 Transportation........................................................................... 11
4.3 Service....................................................................................... 11
5. Technical data...............................................................12
Warranty...........................................................................24-25

User manual / Bedienungsanleitung
4 © clearaudio electronic GmbH, 2018/10
1. List of components
The Clearaudio Magnify tonearm is delivered in a customized packing to ensure its safe transport.
Please check the contents as shown in the pictures below:
Magnify tonearm (optional with VTA-Lifter):
1. Magnify tonearm
Magnify installation base
(VTA-Lifter optional)
6. Paper alignment gauge
2. 3 x Hex wrencch
(# 1,5 , # 2 , # 3) 7. Not shown: User manual
3. 1 pcs. additional counter weight:
- 36 g
- 2x at head screw 3 x 8
8. Not shown: Warranty card, Clearaudio
quality card, sales return paper
4. Screw driver 9. Not shown:
stainless steel shim
5.
Magnify tonearm base an screws:
- 3 x M4 x 10
Recommended tools for most precise adjustment:
• Clearaudio
Cartridge alignment gauge (Art. No: AC005 / IEC)
• Clearaudio Weight Watcher (for the adjustment of the cartridge tracking force (Art. No.: AC094)
Available at www.analogshop.de

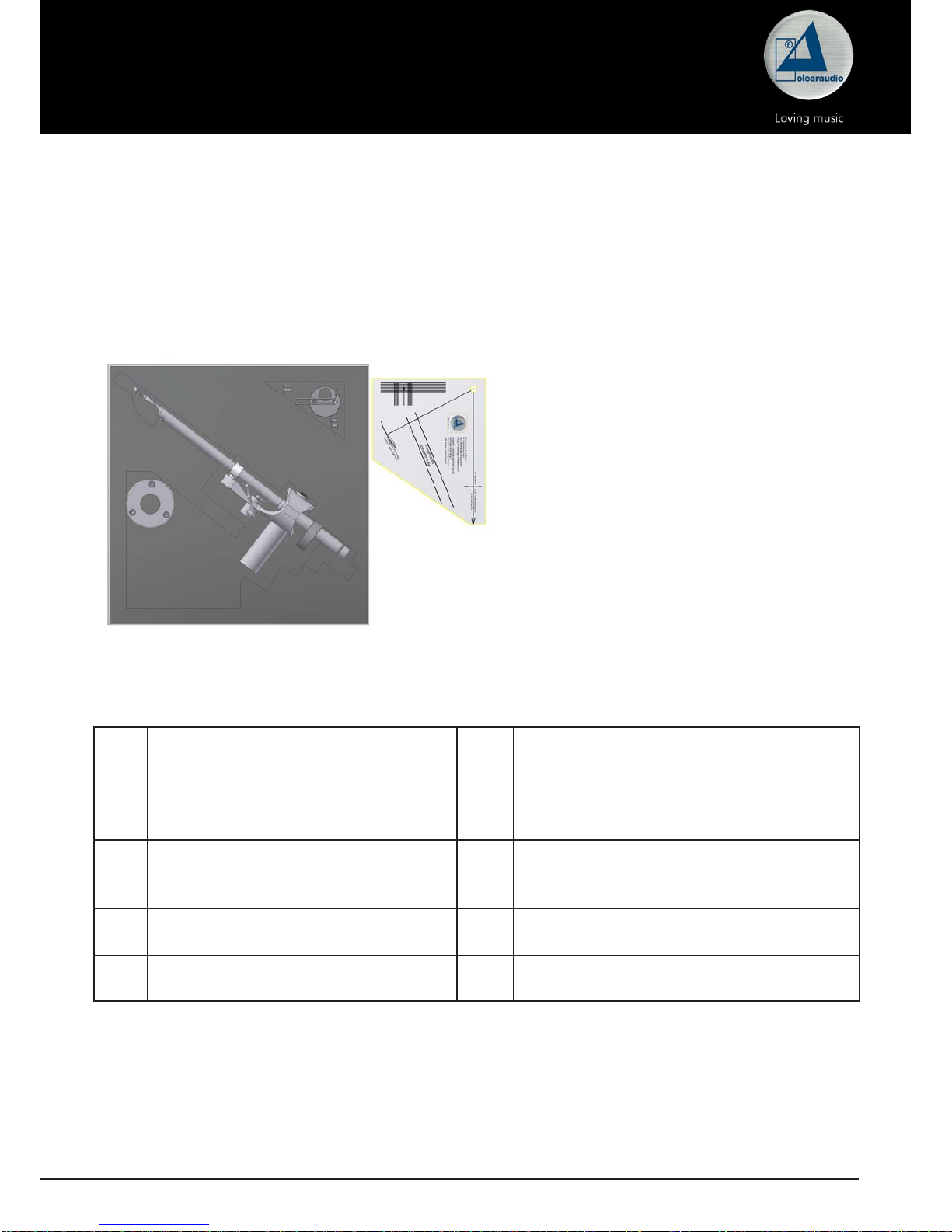

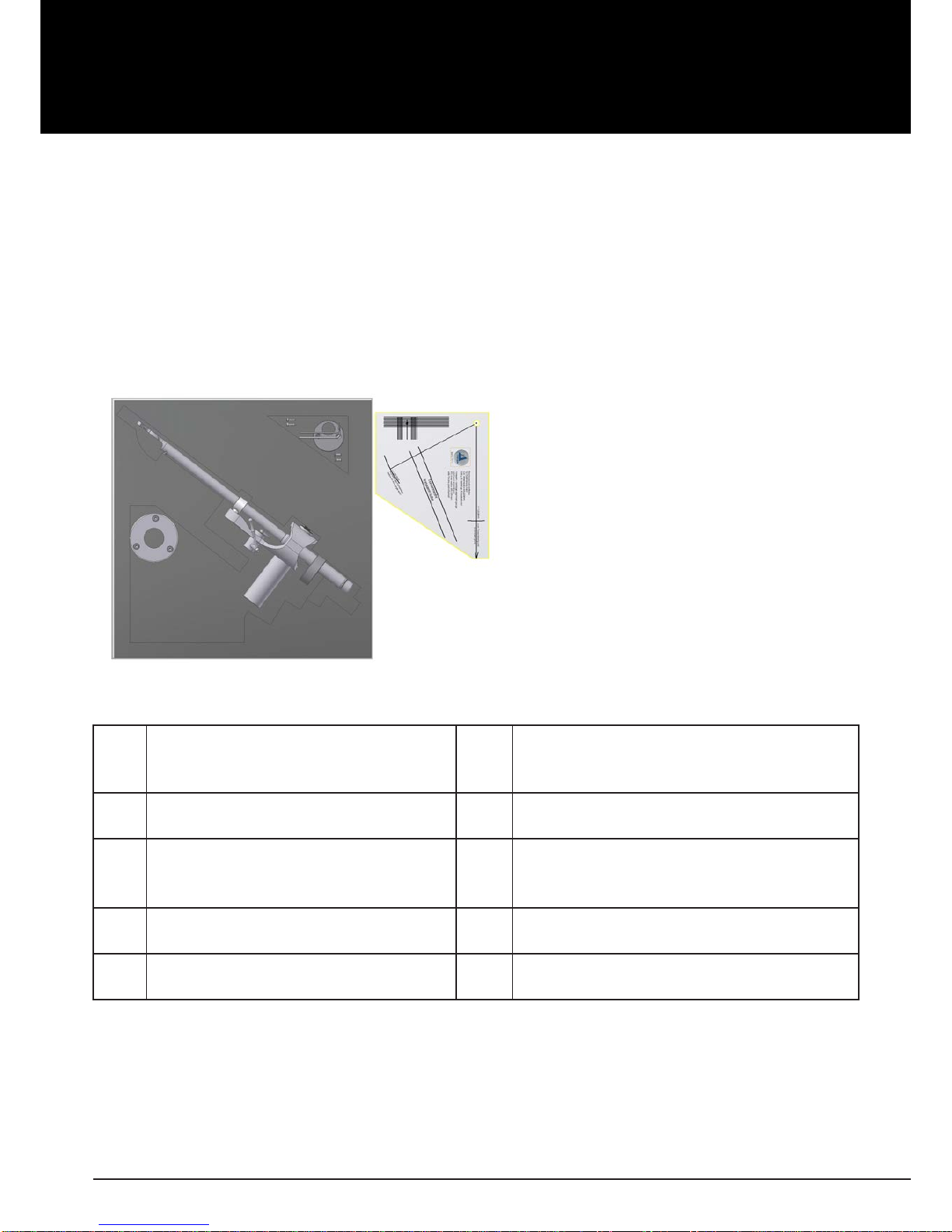

Pic. 1: List of components
12-4
5
6

User manual / Bedienungsanleitung
Made in Germany 5
2. Magnify tonearm mounting
Please keep in mind that the following instructions are covering the mount of the Magnify tonearm
on any Clearaudio turntable. Installation on other brand turntables is possible, but not covered in
this manual.
Please refer to the turntable manufacturer´s user manual.
2.1 Magnify - tonearm with VTA – Lifter:
1).
Slide the VTA-Lifter into the drilling of the tonearm base. Lock the VTA-Lifter with the delivered
screws on the bottomside of the tonearm base (pic. 3 ).
Pic. 2: Magnify tonearm with VTA-Lifter
Pic. 3: Set up of tonearm base with VTA-Lifter
To pre-adjust the height of the tonearm in the VTA-Lifter, lift the VTA-Lifter up and loosen the screws
and slide the tonearm shaft to the required position.
Pic. 4: Adjustment of the height of tonearm with VTA-Lifter
After adjustment of the tonearm height tighten the screw again. For the nal height adjustment the
cartridge should be mounted.

User manual / Bedienungsanleitung
6 © clearaudio electronic GmbH, 2018/10

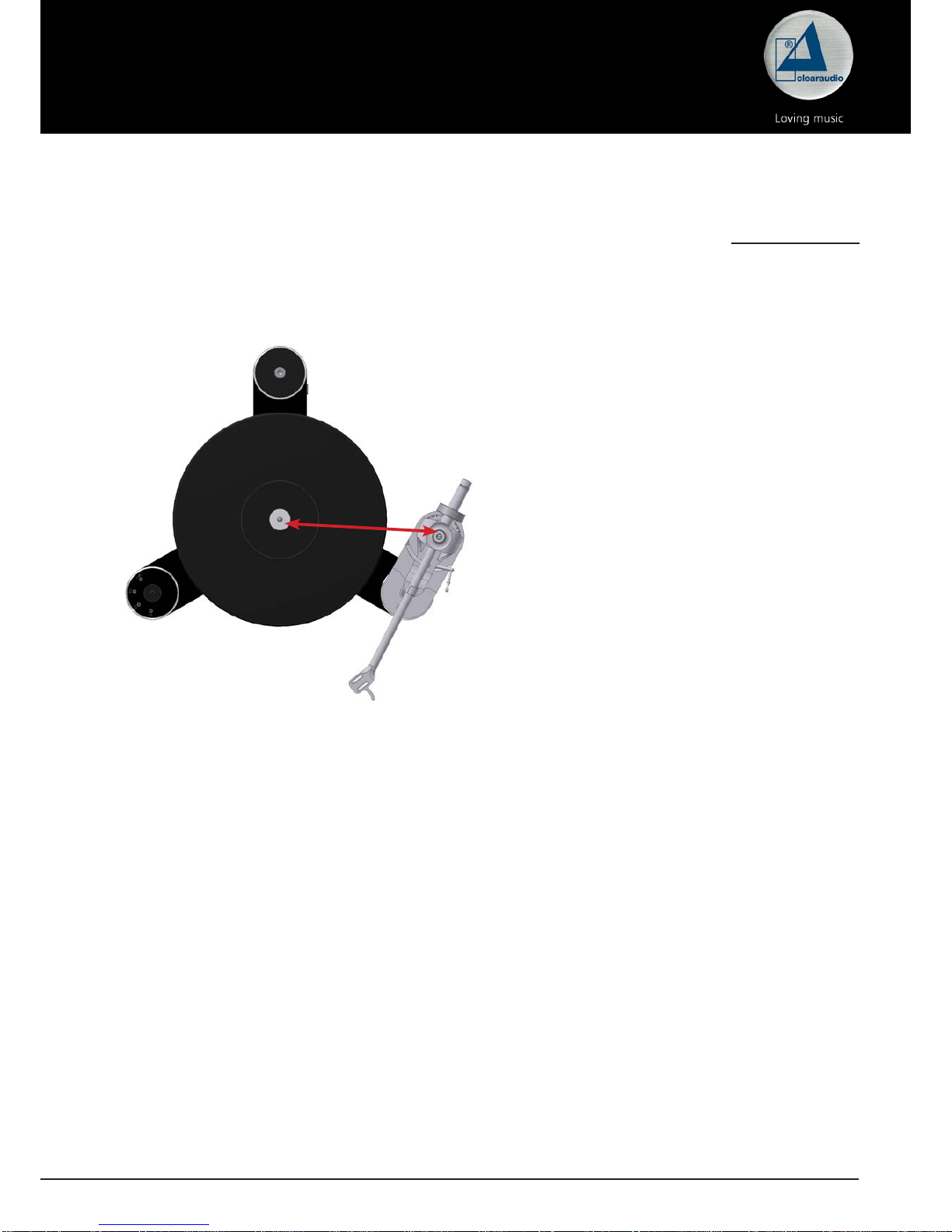

Pic. 5: Distance from spindle to the pivot (222 mm)
2).
To adjust the distance of the tonearm Clearaudio recommends the Clearaudio IEC alignment
gauge (Art. No.: AC005 / IEC; also available at www.analogshop.de).
Make sure that the distance from the spindle to the pivot point (center) of the tonearm is exact
222mm. When moving the armboard in one or another direction you can set the correct distance.
After distance is adjusted, tighten the screw of the armboard.
222 mm
Adjustment of the tonearm height with VTA – Lifter:
Please follow hereby the user manual of the VTA – Lifter.
The height of the tonearm ist adjusted correct, if the upper side of the mounted cartridge is parallel
to the surface of the record (when the cartridge is lifted down).

User manual / Bedienungsanleitung
Made in Germany 7

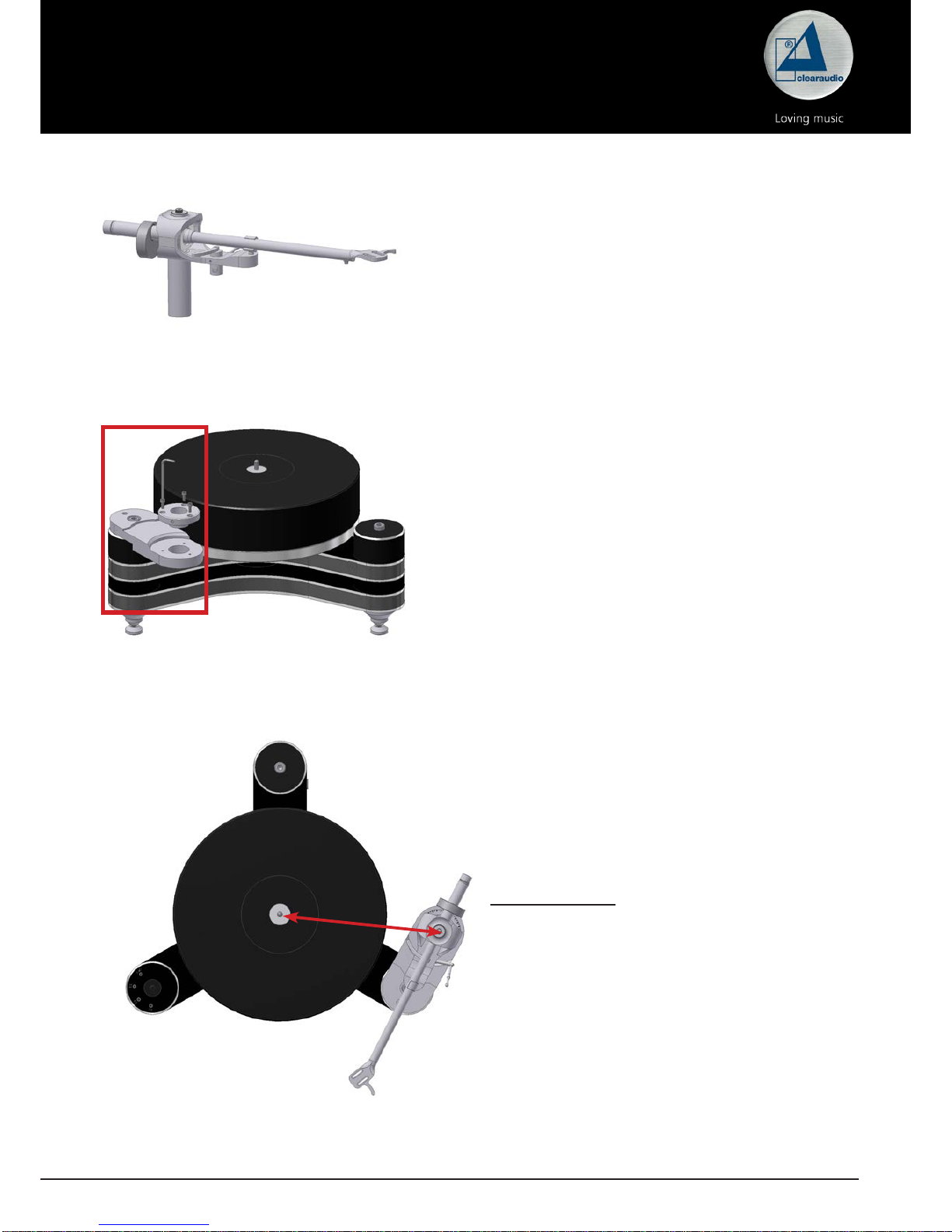

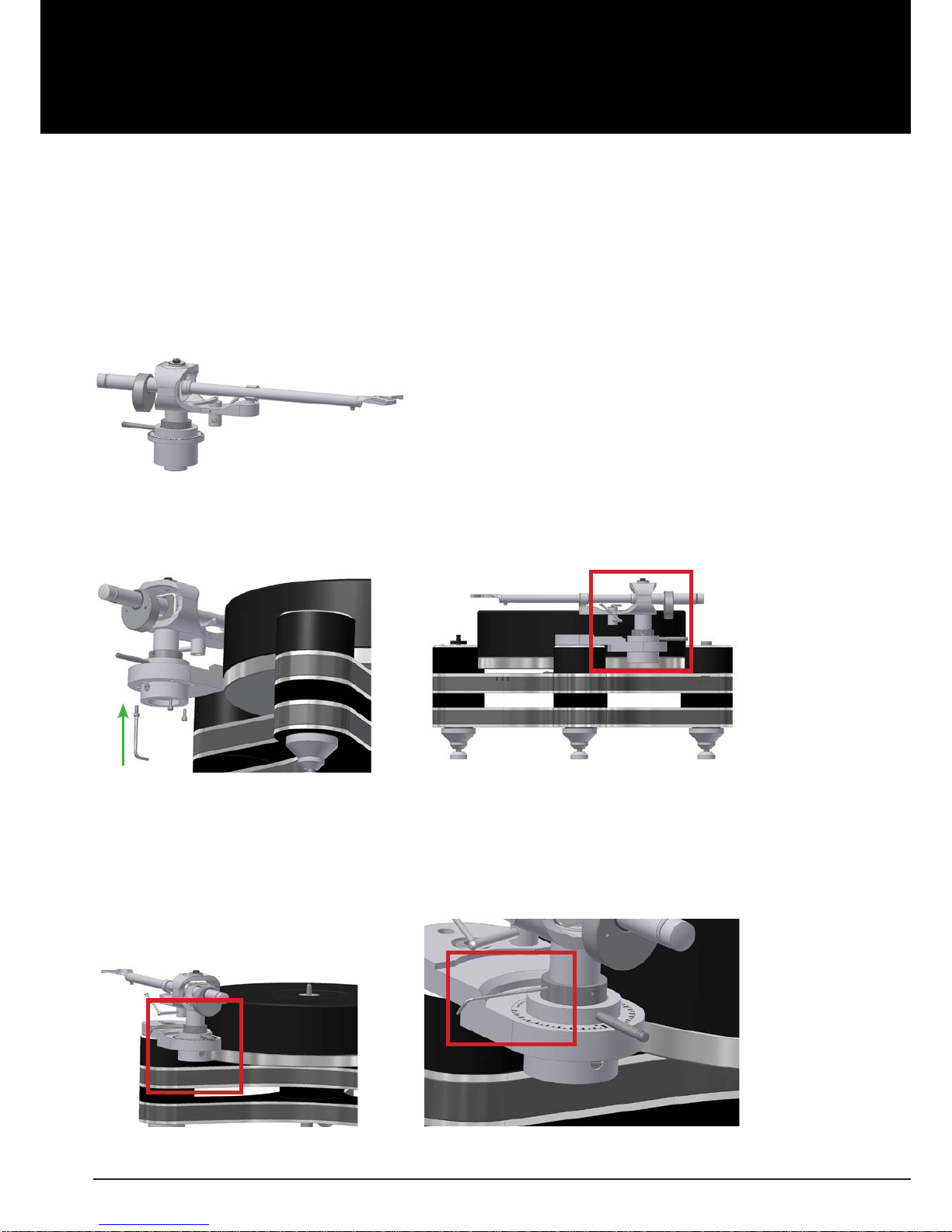

Pic. 6: Magnify tonearm without VTA-Lifter

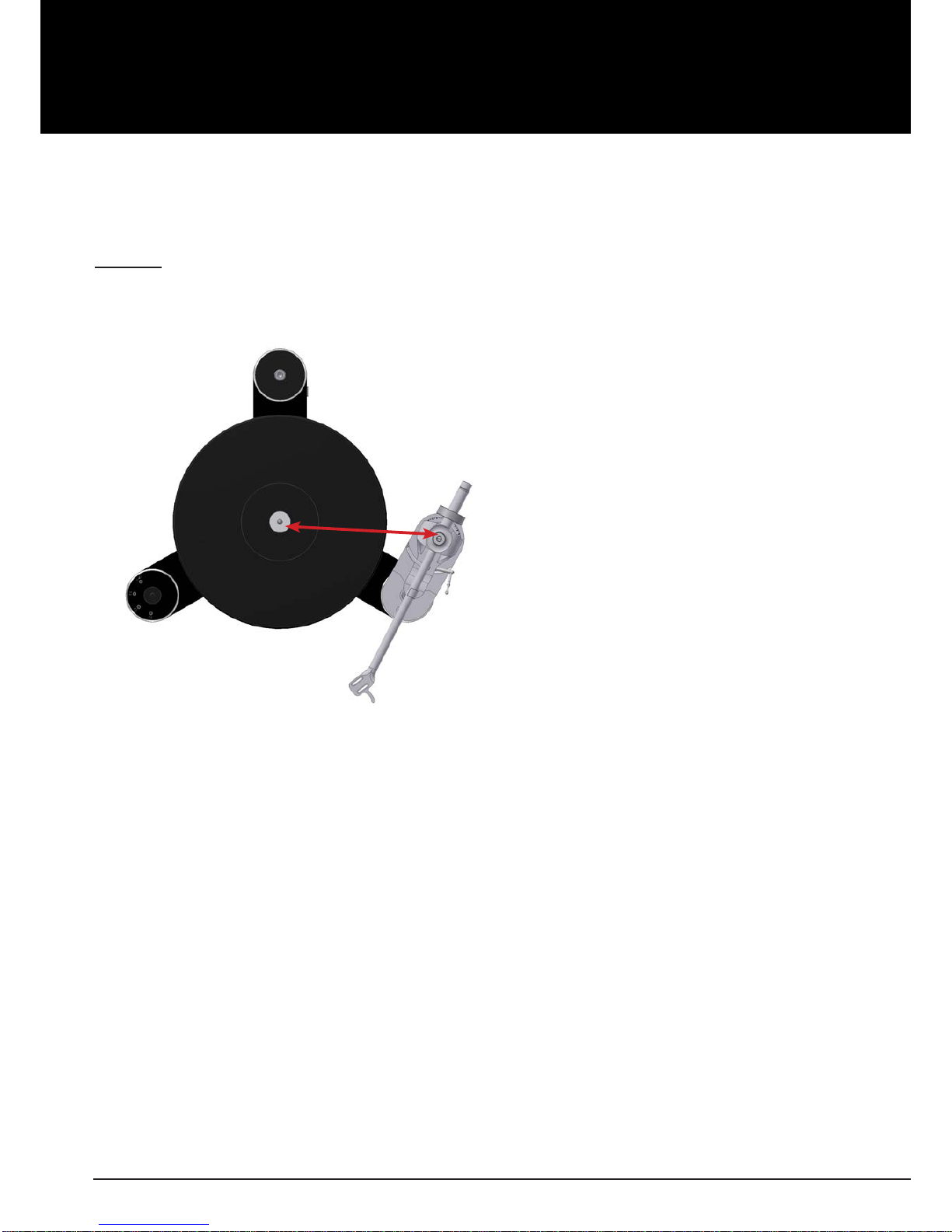

Pic. 8: Distance from spindle to the pivot (222 mm)
2.2 Magnify tonearm without VTA – Lifter:
1).
Tighten the mounting plate for the Magnify tonearm with the screws onto the mounted tonearm
base. Please take the delivered screws.
Feed the tonearm cable through the mounting plate
and slide the tonearm feet through the drilling of the
mounting plate.
Pic. 7: Placing the tonearmbase
2).
To adjust the pivot of the tonearm Clearaudio
recommends the Clearaudio IEC alignment
gauge (Art. No.: AC005 / IEC; also available at
www.analogshop.de).
Make sure that the distance from the spindle
to the pivot point (center) of the tonearm is
exact 222mm. When moving the armboard in
one or another direction you can set the correct
distance. After distance is adjusted, tighten the
screw of the armboard.
222 mm

User manual / Bedienungsanleitung
8 © clearaudio electronic GmbH, 2018/10
Adjustment of the tonearm height without VTA – Lifter:
By loosen the screws on the side of the intallation tonearm base you can adjust the height of the
tonearm.
The height of the tonearm is adjusted correct, when the upper side of the mounted cartridge is
parallel to the surface of the record (when the cartridge is lifted down).
2.3 Magnify tonearm mounting on a non-Clearaudio turntable
To install the aluminum clamping ring on the turntable chassis, you will need to drill the required
holes. Please refer to the drilling template shown below (Picture 9) for the measurements to mark
the exact drilling holes.
Please be informed, that this drawing is not suitable for use as a mounting tool.
Use a 3.3 mm HSS drill bit, then cut an M4 thread into each hole using an appropriate tap cutting
tool.
If the turntable chassis material is not suitable for cutting threads, please use a 4.5 mm HSS drill bit
to drill the holes through the material. In this case use standard bolts and nuts to x the arm base.

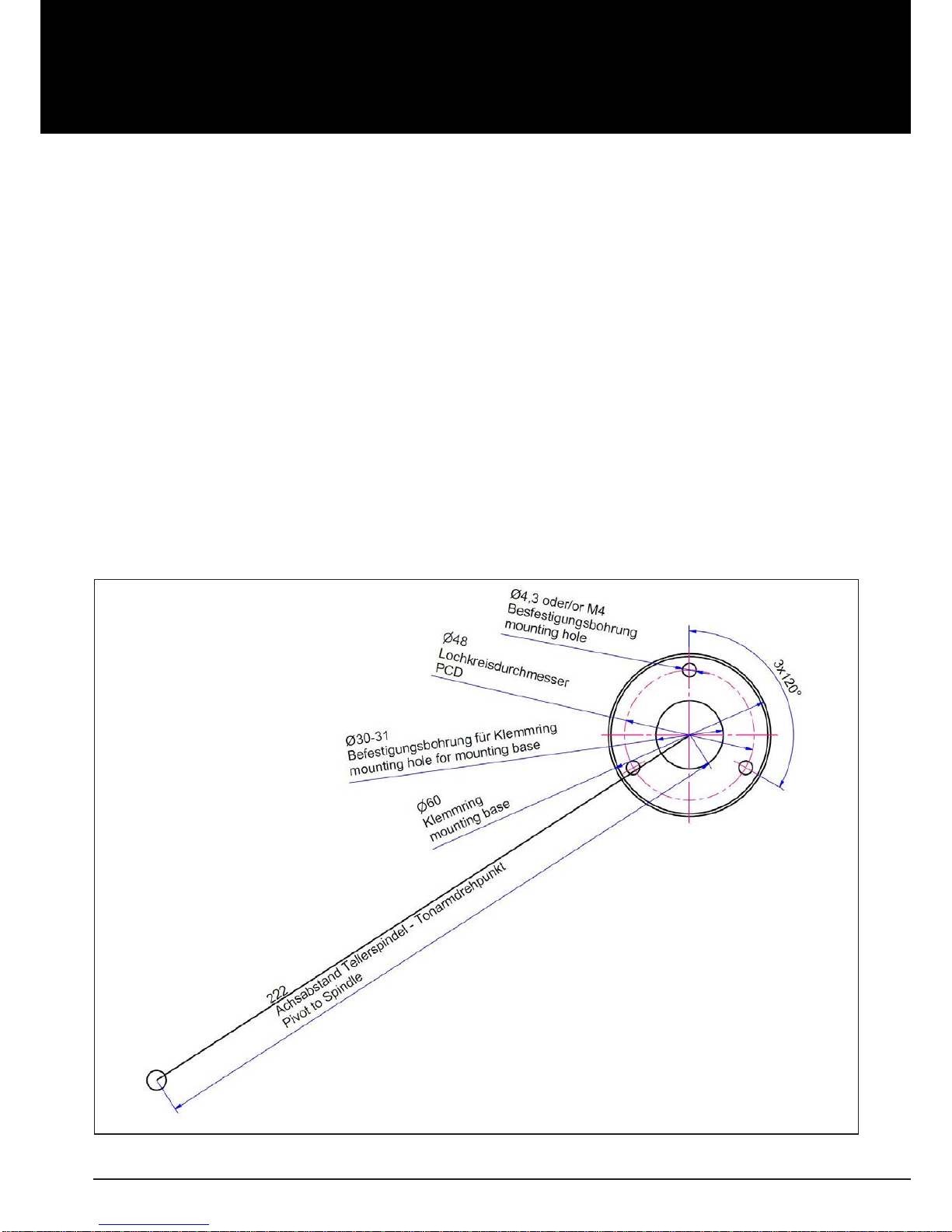

Pic. 9: Dimensions for the correct positions of the boreholes

User manual / Bedienungsanleitung
Made in Germany 9
Counterweights
in g Range of adjustable cartridge weights:
90 g
(installed weight) Approx. 4.7 g Approx. 13.5 g
90 g + 36 g
(add on weight) Approx. 11 g Approx. 22 g

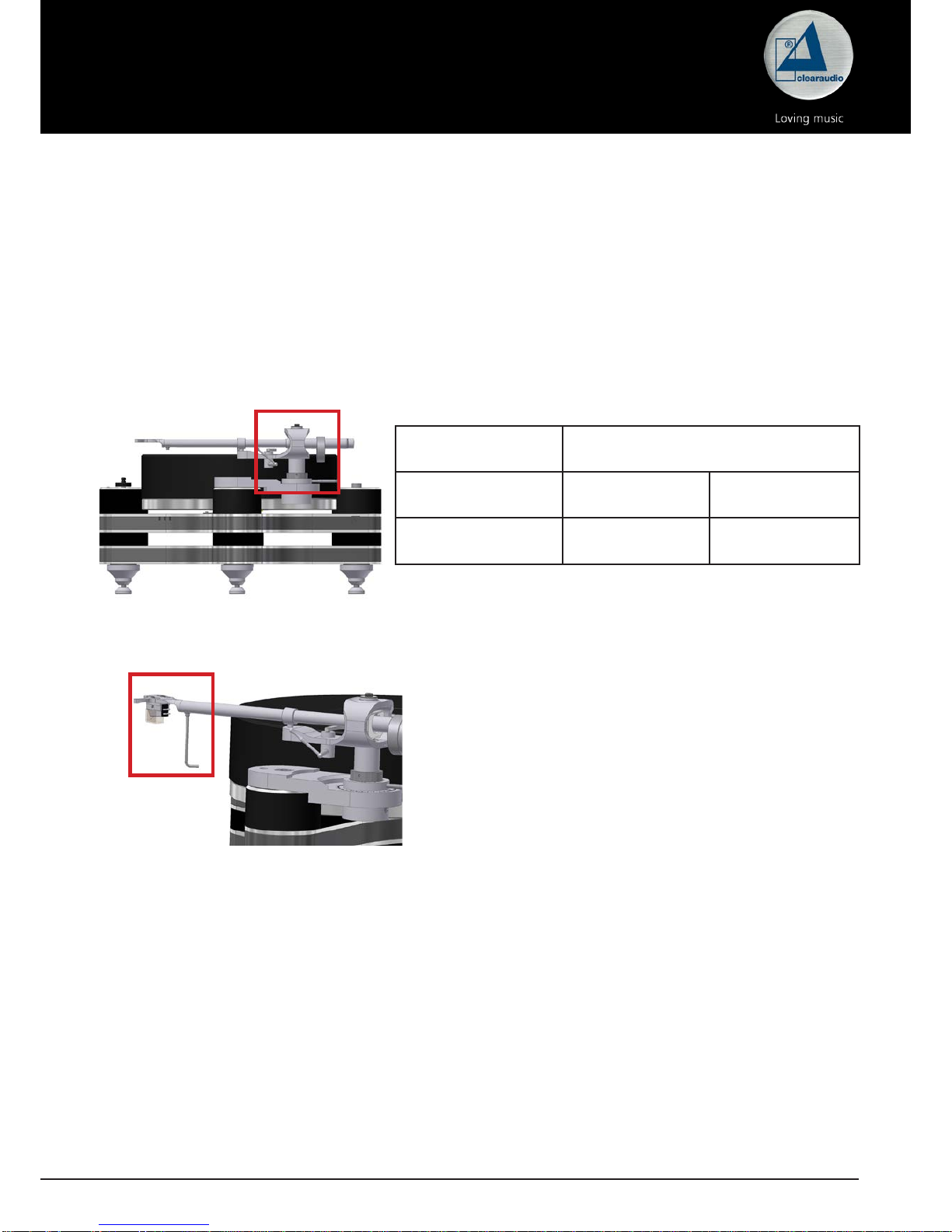

Pic. 10: Adjustment of the tracking force
3.2 Azimuth adjustment
The azimuth is already pre-adjusted, when the
Magnify
tonearm has left our factory:
If you need to change the azimuth, please loosen the
screw on the bottom side of the tonearm headshell
(# 1,5). Now you can change the azimuth.
After the adjustment is nished, lock the srew in the
headshell again.
Pic. 11: Adjustment of the azimuth
3. Magnify tonearm adjustments
The now following adjustments require an already mounted cartridge on the headshell.
Therefore please follow the instructions in the users manual of the cartridge manufacturer.
Please handle with care!
3.1 Adjustment of the Tracking force
By turning the installed counterweight (approx 90 gram) you can adjust the tracking force.
In addition to the already installed counter weight you can nd an another counter weight at the
accessory (approx. 36 gram).
Please nd the range of adjustable cartridge weights in the chart below.

User manual / Bedienungsanleitung
10 © clearaudio electronic GmbH, 2018/10

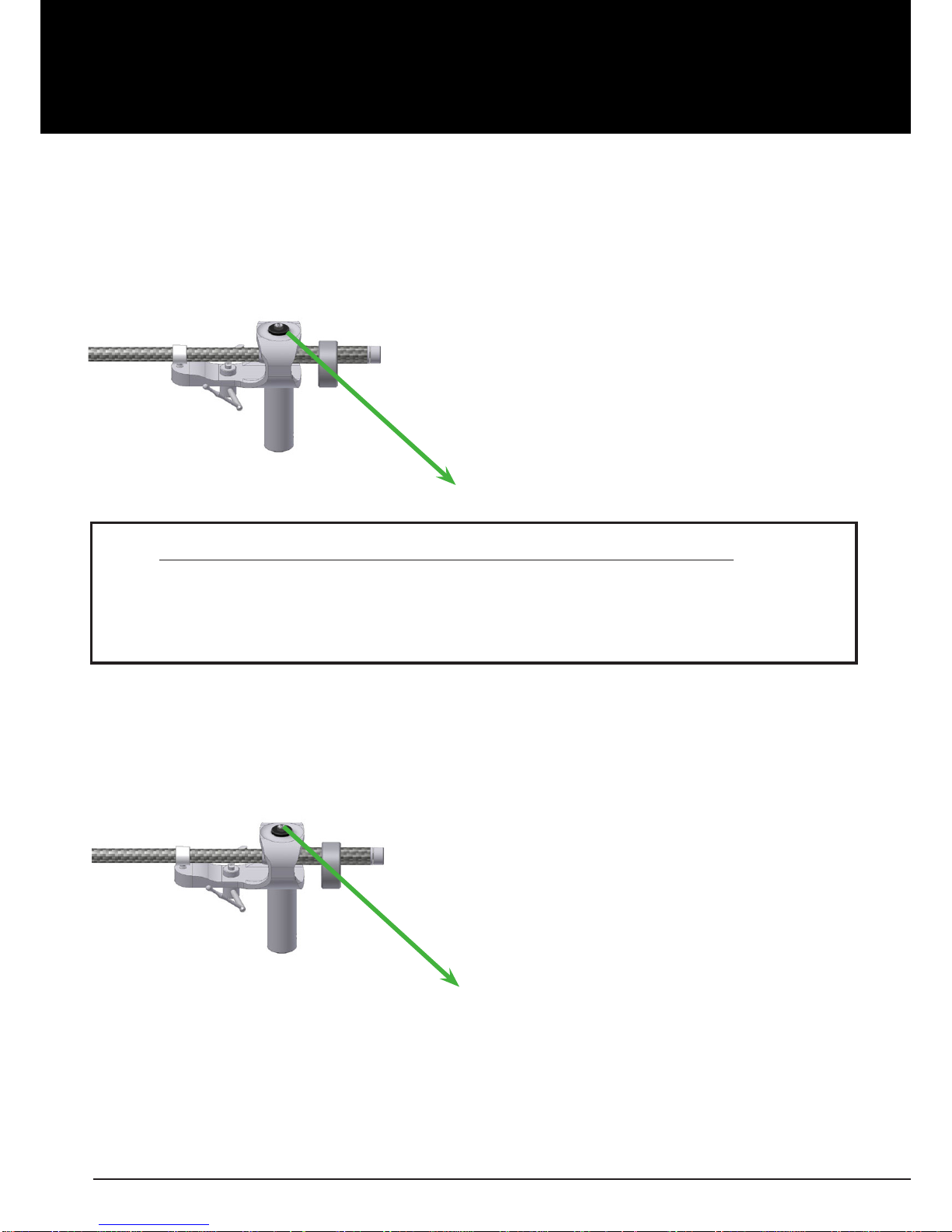

3.3 Anti-skating adjustment
On the top side of your Magnify tonearm there are two wheels.
By turning the bigger wheel you can adjust the Anti - Skating. The adjustment also depends on the
tracking force of the cartridge.
Turning clockwise = slover anti-skating
Turning counter clockwise = stronger anti-skating
Bigger wheel for anti-skating adjustment
Adjustment anti-skating: Tracking force:
Minimal anti-skating >> 10 - 15 mN
Medium anti-skating >> 15 - 20 mN
Maximum anti-skating >> 20 mN and more
3.4 Adjustment of the damping
For dierent sound eects, during playback, you can adjust the damping (the distance of the
magnets) by turning the smaller wheel on the top side of the Magnify tonearm.
Pic. 12: Adjustment of the anti-skating
Turning clockwise = stroner damping
Turning counter clockwise = slower damping
Smaller wheel for damping adjustment
Pic. 13: Adjustment of the damping
Attention:
Before the rst use or after a long storage, please apply the lift unit up and down approximately 4-5
times, so that the oil inside can dissolve in order that the lift unit can move smoothly.
The general set-up is now nished.
Clearaudio wishes you a lot of pleasure with your new Magnify tonearm!

User manual / Bedienungsanleitung
Made in Germany 11
4. Special notes
4.1 Maintenance
If you don`t use your Magnify tonearm for a longer time, please move the tonearm lifter in regular
intervals. This avoid that the tonearm hang in a position when you listen to the music again.
4.2 Transportation
Should further transportation of the Magnify tonearm be necessary, please alway use the original
packing material. Otherwise serious damage could occur.
4.3 Service
If any servicing or repair of a Clearaudio product is necessary, please rst contact your dealer or
distributor. Alternatively contact Clearaudio directly and we will advise you of your nearest service
location.
PLEASE RETAIN ALL ORIGINAL PACKAGING. You will need it if this product has to be transported
and/or shipped. Any further questions you may have about this product should be directed to your
local dealer or direct to Clearaudio.

User manual / Bedienungsanleitung
12 © clearaudio electronic GmbH, 2018/10
5. Technical data
Construction details: The construction principle is based on the Exact tonearm
and has been optimized in many details. The tonearm
allows:
- the user friendly ne adjustment of the Antiskating,
even during the playback!
- the setting of the magnetic damping is ne adjustable.
- In combination with this innovative tonearm bearing
design
- Magnet – Ball bearing– Hybrid
- With Carbon tonearm tube
Cartridge balance range: 4.7 gram – 22 gram
Null points: Inner: 66.04
Outer: 120.9 17.31mm
Overhang: 17.31mm
Wiring: Clearaudio Sixtream Super Wire (1.1 m)
terminated with RCA connector 25.54°
Distance from pivot to stylus: 222mm
Oset angle: 25.54°
Maximum of tilt angle according
to the radius: 0.123°/cm
Middle skatingfactor at a radius
of 133 mm and 83.9 mm: 0.49
Eective Tonearm length: 9.4 inches (exact 239.3 mm)
Overall length: 345 mm
Mounting style: Clearaudio (diameter of bore 24,85mm)
Weight: 620 gram (incl. Turboweight)
Manufacturers guarantee*: 5 years*
* Provided that the warranty card is correctly completed and returned to Clearaudio within 14 days of purchase.
Clearaudio electronic is not responsible for typographical errors in descriptions.
Technical specications subject to change or improvement without prior notice.
Product availability is as long as stock lasts.
Copies and reprints of this documents, including extracts, require written consent from
Clearaudio electronic GmbH; Germany

User manual / Bedienungsanleitung
Made in Germany 13
Sehr verehrte clearaudio-Kundin, sehr geehrter clearaudio-Kunde,
Sie haben mit dem Magnify Tonarm einen der besten Drehtonarme der High-End Welt erworben.
DieserinnovativeDrehtonarmverfügtüber eine,vonclearaudio entwickelte, einzigartige Kugellager
– Magnet- Hybridlagerung. Dies ermöglicht Ihnen eine höchst - qualitative Musikwiedergabe und
weitere ranierte Optionen für die Feinjustage des Headshells, des Azimuths, sowie des VTAs
(optional), sogar während des Abspielens.
Bitte lesen Sie diese Montageanleitung aufmerksam mit Ruhe und Sorgfalt durch. Die Hinweise
dienen dazu, Ihnen viele Jahre ungetrübten Musikgenusses zu bereiten und Fehlbedienungen zu
verhindern.
Genießen Sie die Musik mit Ihrem Magnify Tonarm !
Ihr clearaudio Team
Warnung
Das Gerät nicht Regen oder Feuchtigkeit aussetzen.
Das Netzkabel nicht mit feuchten oder nassen Händen anfassen.
Es dürfen keine Gegenstände mit oener Flamme, wie etwa brennende Kerzen, auf dem Gerät aufgestellt
werden.
Zur ausschließlichen Nutzung auf Plattenspieler.
CE-MARKIERUNG

User manual / Bedienungsanleitung
14 © clearaudio electronic GmbH, 2018/10
Inhaltsverzeichnis
1. Lieferumfang .........................................................15
2. Montage des Magnify Tonarms............................................ 16
2.1 Drehtonarm Magnify mit VTA-Lifter: ................................ 16
2.2 Drehtonarm Magnify ohne VTA-Lifter: .............................. 18
2.3 Montage auf einem Laufwerk eines Fremdherstellers ...... 19
3. Einstellungen des Magnify Tonarms...................... 20
3.1 Einstellen der Auagekraft................................................ 20
3.2 Azimuth Einstellung .......................................................... 20
3.3 Einstellung Antiskating...................................................... 21
4. Service ...................................................................22
4.1 Wartung............................................................................. 22
4.2 Transport ........................................................................... 22
4.3 Pege................................................................................. 22
5. Technische Daten...................................................23
Garantie.....................................................................24-25

User manual / Bedienungsanleitung
Made in Germany 15
1. Lieferumfang
Der clearaudio Magnify Tonarm wird in einer speziellen Verpackung geliefert, die einen sicheren
Transport gewährleistet. Bitte heben Sie die Verpackung für Transportzwecke unbedingt auf.
Bitte kontrollieren Sie den Inhalt anhand der Abbildung und der beschriebenen tabellarischen
Auistung.
Magnify Tonarm (optional auch mit VTA-Lifter):
1. Magnify Tonarm
Magnify Montagebasis
(VTA-Lifter optional )
6. Einstellschablone
2. 3 x Inbusschlüssel
(# 1,5 , # 2 , # 3) 7. Ohne Abbildung: Bedienungsanleitung
3. 1 Stk. zusätzliches Gegengewicht:
- 36 g
- 2x Senkkopfschraube 3 x 8
8. Ohne Abbildung:
Garantiekarte, clearaudio Quality Card,
Rücklieferschein
4. Schraubendreher 9. Ohne Abbildung:
Edelstahl Distanzplättchen
5.
Magnify Tonarmbasis und Schrauben:
- 3 x M4 x 10
Hilfreiches Zubehör:
• clearaudio
Tonarmeinstellschablone , Art. Nr. AC005 / IEC;
• clearaudio Weight Watcher (zur Messung der Auagekraft des Tonabnehmers), Art.Nr. AC094
Erhältlich über www.analogshop.de
Abb. 1: Verpackungsinhalt oihne VTA-Lifter (Abb. ähnlich)
12-4
5
6

User manual / Bedienungsanleitung
16 © clearaudio electronic GmbH, 2018/10
2. Montage des Magnify Tonarms
Bitte beachten Sie, dass diese Montageanleitung zur Installation des Magnify Tonarms nur für
clearaudio Plattenspieler gilt. Sie können den Magnify – Tonarm auch auf anderen Plattenspielern
installieren, allerdings gehen wir in dieser Anleitung nicht gesondert darauf ein.
Bei Fremdfabrikaten folgen Sie bitte den Hinweisen in der Bedienungsanleitung des jeweiligen
Herstellers.
2.1 Drehtonarm Magnify mit VTA-Lifter:
1).
Setzen Sie den VTA-Lifter in die Önung der Tonarmbasis ein. Befestigen Sie den VTA – Lifter mit
Hilfe der beiliegenden Schrauben von unten auf die vormontierte Tonarmbasis (siehe Abb. 3).
Abb. 2: Ansicht Magnify Tonarm mit VTA-Lifter
Abb. 3: Montage des VTA-Lifter
Zur Verstellung der Höhe des Tonarms im VTA - Lifter, drehen Sie diesen ganz nach oben und lösen
Sie die Schrauben (# 1,5) an der Innenseite des VTA - Lifters. Nach Einstellen der geforderten
Tonarmhöhe im VTA - Lifter ziehen Sie die Schrauben wieder an.
Für die endgültige Einstellung Ihrer Tonarmhöhe muss der Tonabnehmer montiert werden.
Abb. 4: Einstellung der Tonarmhöhe

User manual / Bedienungsanleitung
Made in Germany 17
Abb. 5: Abstand der Spindel zum Drehpunkt
2).
Zur exakten Einstellung des Drehpunktes des Tonarms empfehlen wir die clearaudio Drehtonarm-
Einstellschablone / IEC (Art. Nr. AC 005, auch erhältlich über www.analogshop.de.
Beachten Sie hierbei, dass der Abstand der Spindel zum Drehpunkt des Tonarms exakt 222 mm
betragen muss! (siehe Abb. 5).
Den Abstand können Sie durch Drehen der Tonarmbasis einstellen.
Bitte schrauben Sie anschließend die Tonarmbasis wieder fest.
222 mm
Einstellung der Tonarmhöhe mit VTA-Lifter:
Folgen Sie hierbei der Beschreibung der mitgelieferten VTA - Bedienungsanleitung.
Die Tonarmhöhe ist richtig eingestellt, wenn die Oberseite des montierten Tonabnehmersystems
parallel zur Plattenoberäche verläuft (im abgesenkten Zustand und waagerechter Lage des Ton-
armrohres).

User manual / Bedienungsanleitung
18 © clearaudio electronic GmbH, 2018/10
Abb. 6: Ansicht Magnify Tonarm ohne VTA-Lifter
Abb. 8: Abstand Laufwerksspindel zum Tonarm
2.2 Drehtonarm Magnify ohne VTA-Lifter:
1).
Nehmen Sie die Magnify – Montierbasis aus der Verpackungsebene und befestigen Sie diese mit
den mitgelieferten Schrauben auf der vormontierten
Tonarmbasis (siehe Abb. 7).
Führen Sie das Tonarmkabel des Magnify -
Tonarms durch die Montageplatte und schieben Sie
den Tonarmfuss in die Bohrung der Montageplatte.
Befestigen Sie den Tonarm mit den seitlichen Schrauben
in der Montageplatte.
Abb. 7: Montage der Tonarmbasis ohne VTA-Lifter
222 mm
2).
Zur exakten Einstellung des Drehpunktes
des Tonarms empfehlen wir die clearaudio
Drehtonarm-Einstellschablone / IEC (Art. Nr.
AC005, auch erhältlich über
www.analogshop.de.
Dabei müssen Sie darauf achten, dass der
Abstand der Spindel zum Drehpunkt des
Tonarms exakt 222 mm betragen muss!
(siehe Abb. 8).
Den Abstand können Sie durch Drehen der
Tonarmbasis einstellen.
Bitte schrauben Sie die Tonarmbasis
anschließend wieder fest.

User manual / Bedienungsanleitung
Made in Germany 19
Einstellung der Tonarmhöhe ohne VTA-Lifter:
Durch Lösen der seitlich in der Montageplatte bendlichen Schrauben können Sie die
Tonarmhöhenposition einstellen. Die Tonarmhöhe ist richtig eingestellt, wenn die Oberseite des
montierten Tonabnehmersystems, im abgesenkten Zustand, parallel zur Plattenoberäche verläuft.
2.3 Montage des
Magnify Tonarms auf einem Laufwerk eines Fremdherstellers
Um die Aluminium-Klemmbasis auf dem Laufwerkchassis anbringen zu können, müssen erst
die Bohrungen zur Befestigung angebracht werden. Die Maße zum Anzeichnen der exakten
Bohrlochabstände entnehmen Sie bitte der unten abgebildeten Bohrschablone (siehe Abb. 9 ).
Bitte beachten Sie, dass diese Abbildung nicht maßstabsgetreu ist.
Verwenden sie für die Bohrungen einen 3,3 mm HSS-Spiralbohrer. Anschließend schneiden Sie in die
Bohrungen mit einem Gewindebohrer jeweils M4-Gewinde.
Ist das Material das Laufwerkchassis nicht dazu geeignet, es mit Gewinden zu versehen, verwenden
Sie bitte einen 4,5 mm HSS-Spiralbohrer, um die Bohrungen durch das Material zu bohren. In diesem
Fall können Sie den Klemmring mit handelsüblichen Schrauben in der entsprechenden Länge und
den dazu passenden Muttern befestigen (V2A-Inbus).
Abb. 9: Abmessungen zur Montage des Klemmrings bei Fremdlaufwerken

User manual / Bedienungsanleitung
20 © clearaudio electronic GmbH, 2018/10
3. Einstellungen des Magnify Tonarms
Die folgende Einstellung der Tonarmhöhe erfordert die Montage des Tonabnehmersystems auf dem
Headshell. Befolgen Sie hierzu die Anweisungen des Tonabnehmer Herstellers.
Gehen Sie hierbei bitte äußerst vorsichtig vor!
3.1 Einstellen der Auagekraft
Sie können das Auagegewicht des Tonabnehmers an dem bereits vormontierten Gegengewicht
durch Drehen des Gegengweichts einstellen.
Mit dem im Zubehör beigelegten Zusatzgewicht können Sie den Tonabnehmereinstellbereich
zusätzlich zum bereits vormontierten Gegengewicht noch erweitern.
Bitte sehen Sie hierzu die untenstehende Tabelle.
Gegengewicht
in g Tonabnehmereinstellbereich:
90 g (vormontiertes
Gewicht) Ca. 4,7 g Ca. 13,5 g
90 g + 36 g
(Zusatzgewicht) Ca. 11 g Ca. 22 g
Abb. 10: Einstellung der Auagekraft
3.2 Azimuth Einstellung
Bitte beachten Sie, dass der Azimuth bereits ab Werk
genau eingestellt wurde. Falls der Azimuth dennoch
verändert werden muss, verfahren Sie bitte wie folgt:
Lösen Sie die Schraube seitlich am Tonarmrohr nahe des
Headshells (#1,5).
Jetzt können Sie den Azimuth durch Drehen des
Headshells im Tonarmrohr verstellen.
Abb. 11: Azimuth Einstellung
