Clearaudio Satisfy Kardan User manual

User manual
Bedienungsanleitung
© clearaudio
electronic GmbH, 2018/10 Made in Germany
Satisfy Kardan

User manual / Bedienungsanleitung
2 © clearaudio electronic GmbH, 2018/10
User manual.................................................3 - 10
Bedienungsanleitung ...................................11 - 19
Dear Clearaudio customer,
Thank you for your decision to purchase a Satisfy Kardan tonearm from Clearaudio.
This tonearm is manufactured to the highest degree of tolerance and quality.
The Satisfy Kardan is available with Carbon bre, Aluminum black or Aluminum silver tonearm tube.
Please take a moment to read this owner’s manual to ensure correct set up, to avoid any possible
damage and to learn how proper care of your Clearaudio
Satisfy Kardan tonearm which will give
you many years of musical enjoyment and pleasure.
Your Clearaudio team
Clearaudio electronic GmbH
Warning
Do not expose the equipment to rain or moisture.
Do not handle the mains lead with wet hands.
No naked ame sources, such as lighted candles, should be placed on the equipment.
Only for use on turntables.
CE-MARKING

User manual / Bedienungsanleitung
Made in Germany 3
Contents
1. List of components .......................................... 4
2. Satisfy Kardan tonearm mounting .................. 5 - 8
3. Special note..................................................... 9
4.Technical data .................................................. 10
Warranty information.......................................... 20

User manual / Bedienungsanleitung
4 © clearaudio electronic GmbH, 2018/10
1. List of components
Clearaudio has developed special and secure packing for your Satisfy Kardan tonearm that ensures
safe transportation.
Please keep this original packing, you will need it if you need to ship the tonearm.
Please check the contents as shown in picture below and in the list at the bottom of this page:
12
3
1. Satisfy Kardan tonearm
with Direct Wire Plus cable 5. Screws: - 3 x hex screw M4 x 10
- 1 x grub screw M6 x 8
2. Clearaudio tonearm base 6. Paper tonearm alignment (not shown)
3.
Satisfy Kardan counterweight 7. User manual, Quality Certicate,
Warranty card and return delivery note
(not shown)
4. Hex wrench:
- 3 mm
- 2.5 mm
- 1.5 mm
Screwdriver

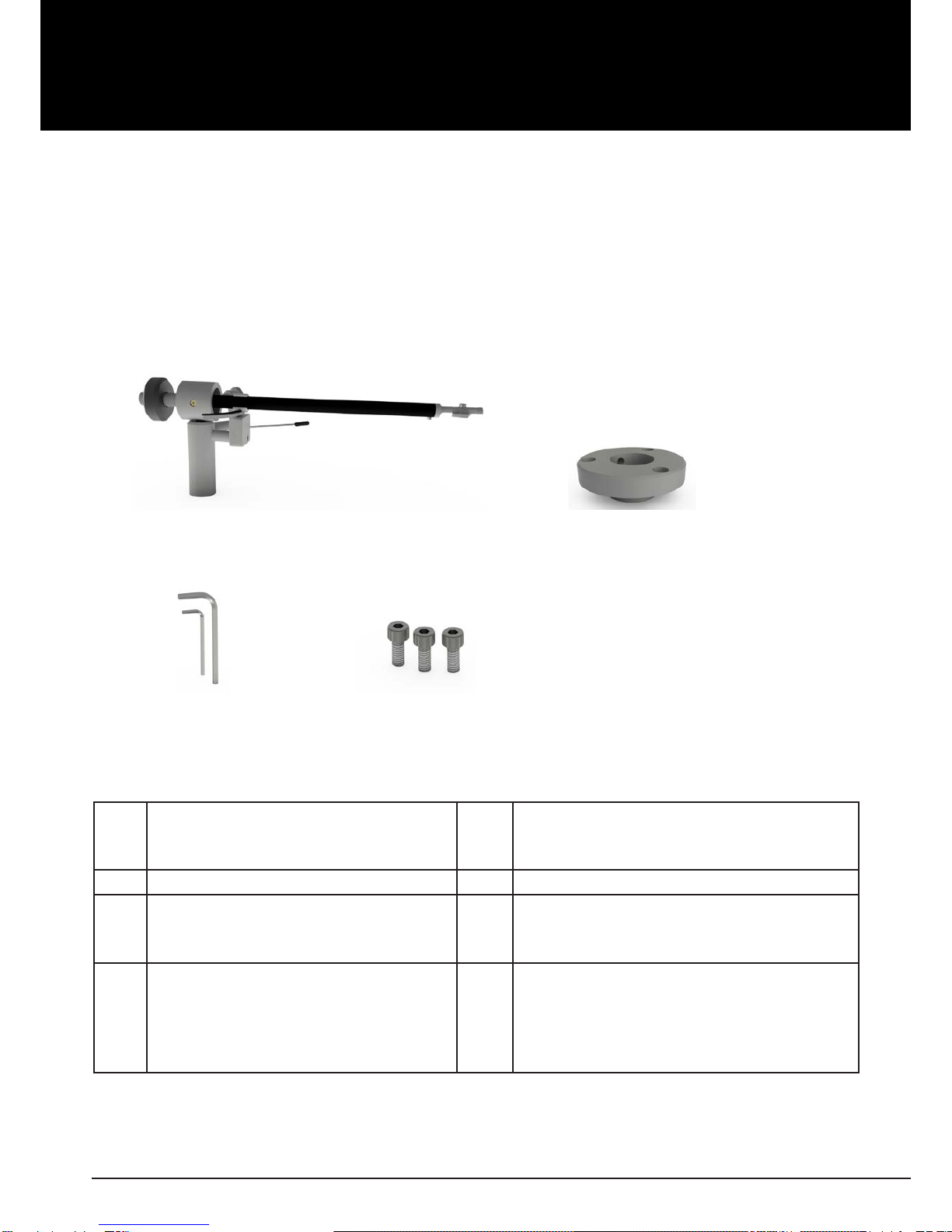

Pic. 1: List of components
45

User manual / Bedienungsanleitung
Made in Germany 5
2. Satisfy Kardan tonearm mounting
Mounting the aluminum clamping ring on a non-Clearaudio turntable:
To install the aluminum clamping ring on the turntable chassis, you will need to drill the required
holes. Please refer to the drilling template shown below (Picture 2) for the measurements to mark
the exact drilling holes.
Please be informed, that this drawing is not suitable for use as a mounting tool.
Use a 3.3 mm HSS drill bit, then cut an M4 thread into each hole using an appropriate tap cutting
tool.
If the turntable chassis material is not suitable for cutting threads, please use a 4.5 mm HSS drill bit
to drill the holes through the material. In this case use standard bolts and nuts to x the arm base.

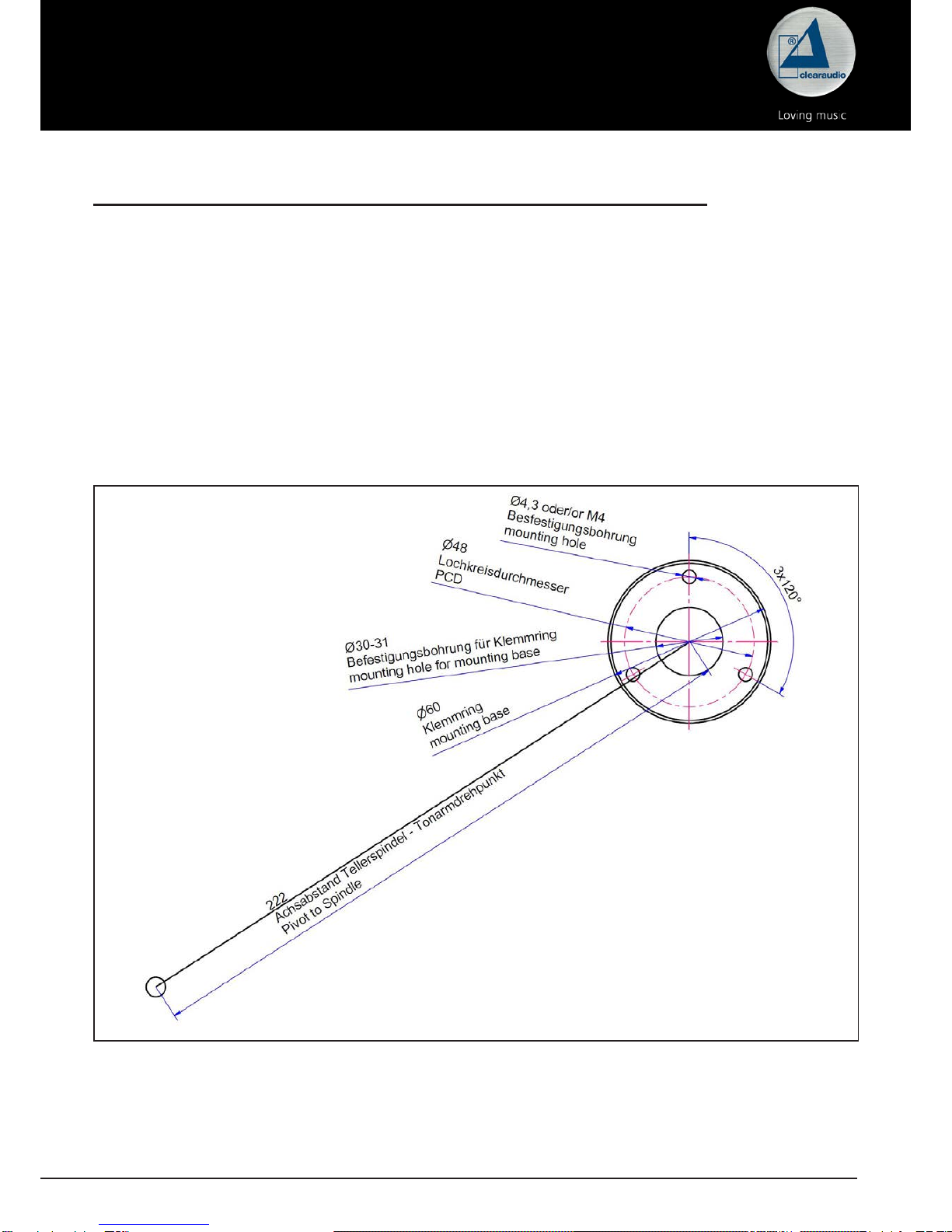

Pic. 2: Dimensions for the correct positions of the boreholes

User manual / Bedienungsanleitung
6 © clearaudio electronic GmbH, 2018/10
Please put careful the cables and the tonearm through the armboard, pay attention that no wire will
be damaged! Now x the tonearm with the 2 screws on the right and the left side, not to much, so
that you can adjust it in the next steps!
Pic. 4: Putting the tonearm through the armboard
Pic. 3: Mount tonearm base
To mount the tonearm base on your armboard, please use the delivered allen screws (M4 x 10), as
you can see in Pic.1 No. 5.

User manual / Bedienungsanleitung
Made in Germany 7
Insure that the distance from the spindle to the pivot point of the tonearm is exactly 222 mm.
Moving the armboard in one direction or another will allow you to locate the correct position.
Once located, tighten the armboard down. Shown in the picture below. You can also use the optional
Clearaudio cartridge alignment gauge (Art. No.: AC005/IEC www.analogshop.de ).
For the exact adjustments should be the cartridge mounted!

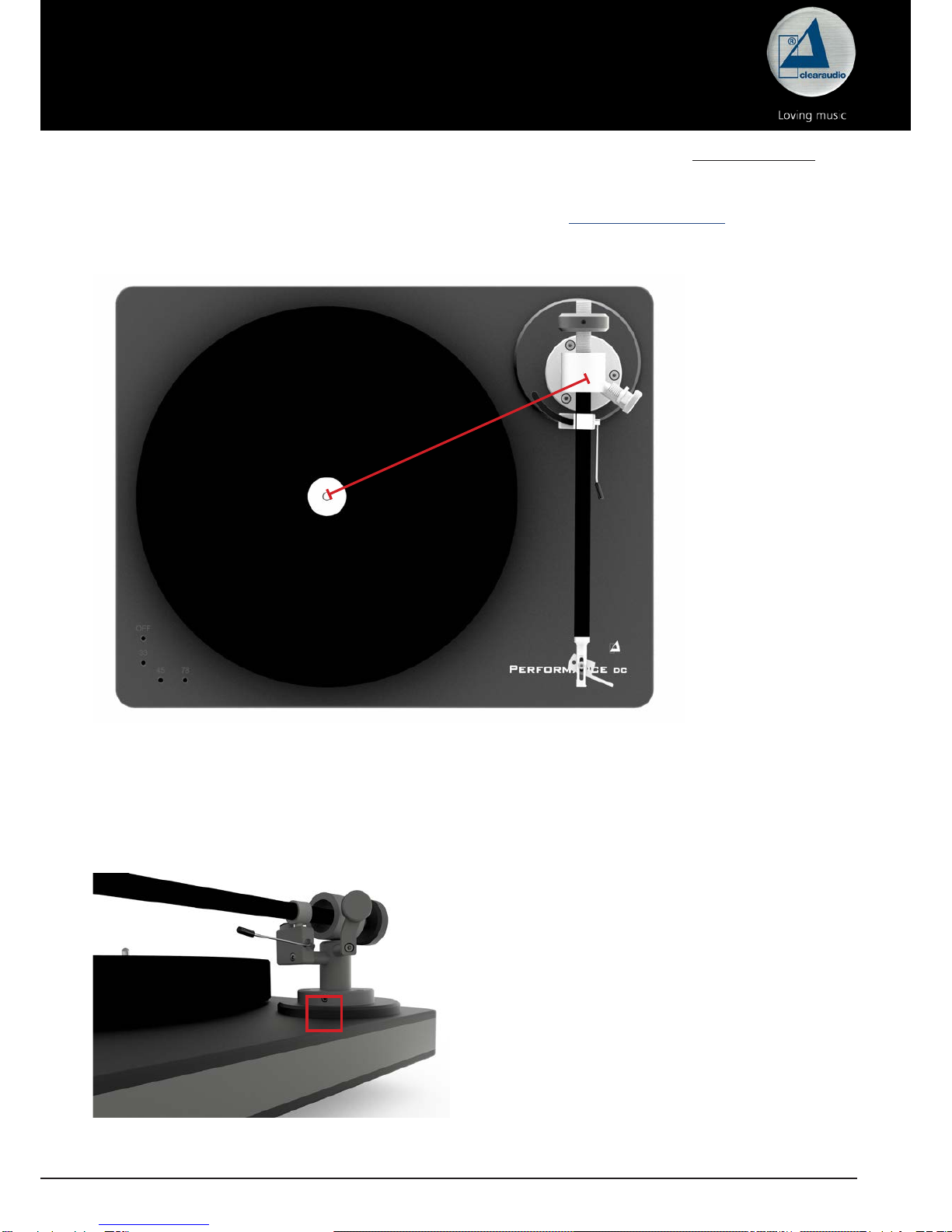

Pic. 5: Distance from pivot to stylus
222 mm
VTA adjustments are accomplished by loosening the lock screw on the side of the armboard base
(shown in picture 5). Once loose, you can move the arm up or down to achieve the desired VTA.
Tighten the screw when nished. Re-check tracking force after adjusting VTA.
Please adjust the tonearm tube parallel to the turntable chassis!
Pic. 6: VTA-adjustment

User manual / Bedienungsanleitung
8 © clearaudio electronic GmbH, 2018/10
Azimuth adjustments are facilitated through the small (1.5 mm) hex wrench (red marked screw)
on the bottom side of the armwand where the headshell enters the arm tube. Once you loosen this
screw, you´ll be able to rotate the headshell a small amount in either direction. Be sure to tighten
the screw when done.

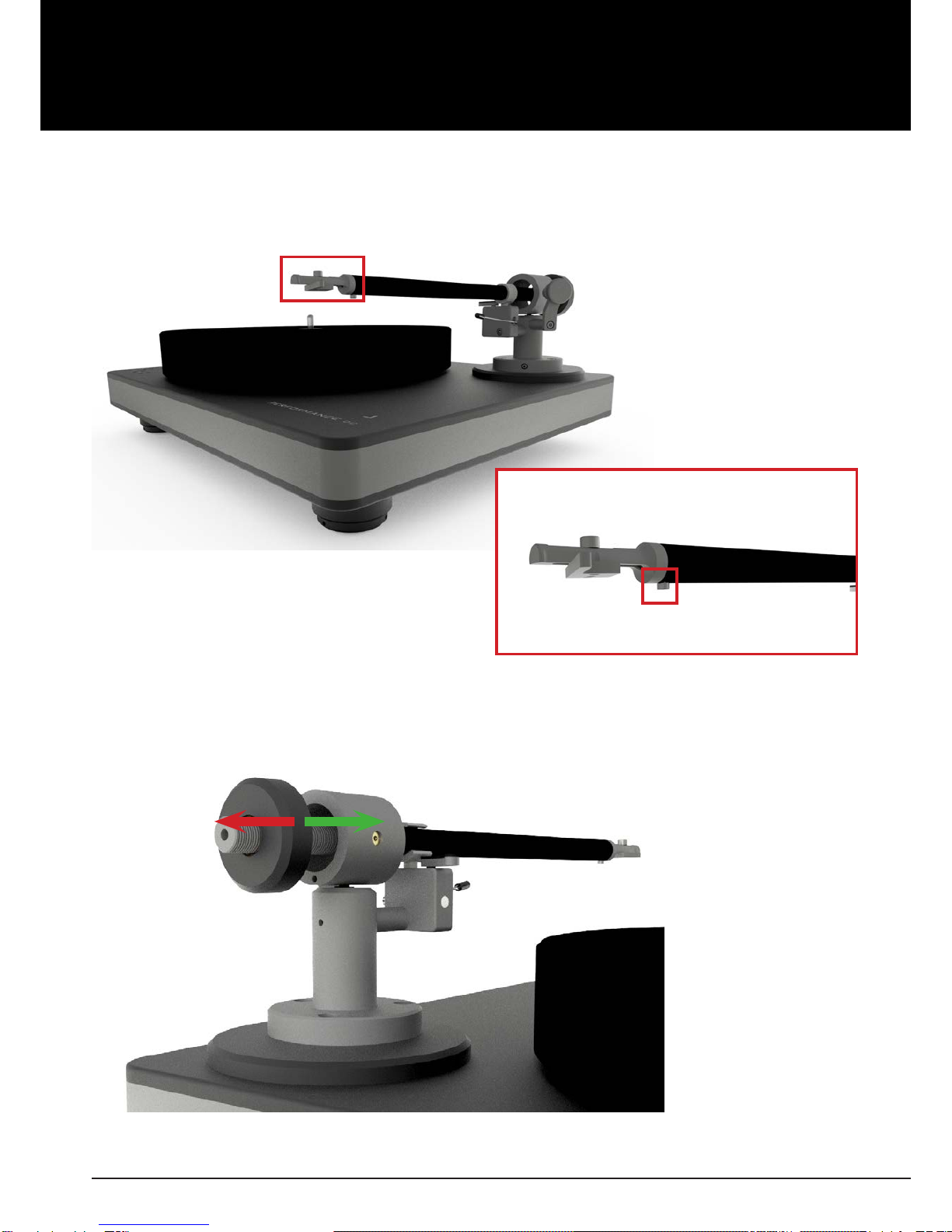

Pic. 7: Azimuth adjustment
Wind the counterweight on the tonearm tube. You can adjust the tracking force of your cartridge by
turning the counterweight (shown in the picture below)
(green arrow = more tracking force / red arrow = less tracking force).
Pic. 8: Screw to adjust the headshell
Pic. 9: Tracking force adjustment

User manual / Bedienungsanleitung
Made in Germany 9
Now you are ready for the antiskating adjustment.
This also depends on the tracking force of the cartridge and the diamond shape.
alignment of the antiskating tracking force position of the antiskating screw
minimal antiskating >> 10 – 15mN >> see illustration 1
medium antiskating >> 15 – 20mN >> see illustration 2
maximum antiskating >> 20mN and more >> see illustration 3
Illustration 1 Illustration 2 Illustration 3
(minimal antiskating) (medium antiskating) (maximum antiskating)
Pic. 10: Alignment of the antiskating
The general setup is now nished.
Connect your Satisfy Kardan tonearm now with the phono input of your phono-preamplier.
(More information on adequate phono-preampliers and interconnects you can nd on our website
www.clearaudio.de).
Now you are nally ready to play your vinyl records.
Clearaudio wish you a lot of pleasure with your new Satisfy Kardan tonearm.

User manual / Bedienungsanleitung
10 © clearaudio electronic GmbH, 2018/10
3. Special notes
3.1 Maintenance
If you don`t use your
Satisfy Kardan tonearm for a longer time, please move the tonearm lifter in
regular intervals. This avoid that the tonearm hang in a position when you listen to the music again.
3.2 Transportation
Should further transportation of the
Satisfy Kardan tonearm be necessary, please alway use the
original packing material. Otherwise serious damage could occur.
3.3 Service
If any servicing or repair of a Clearaudio product is necessary, please rst contact your dealer or
distributor. Alternatively contact Clearaudio directly and we will advise you of your nearest service
location.
PLEASE RETAIN ALL ORIGINAL PACKAGING. You will need it if this product has to be transported
and/or shipped. Any further questions you may have about this product should be directed to your
local dealer or direct to Clearaudio at:
Clearaudio electronic GmbH
Spardorfer Str. 150
91054 Erlangen
Germany
Phone: [phone]
Fax: [phone]
www.clearaudio.de
www.analogshop.de
[e-mail]

User manual / Bedienungsanleitung
Made in Germany 11
4. Technical data
Tonearm version Aluminum silver
Aluminum black Carbon
Tonearm weight: 350 g 345 g
Cartridge balance range: 2.5 g - 17 g 2.5 g - 17 g
Null points: Inner: 66.0 mm
Outer: 120.9 mm Inner: 66.0 mm Outer: 120.9 mm
Audio lead: Clearaudio Direct Wire Plus
(1.1 m) terminated with RCA
connector
Cable-capacity: 156pF/m
Cable-induction: 0,52µH/m
Cable-resistance: 0,46Ω/m
Clearaudio Direct Wire Plus
(1.1 m) terminated with RCA
connector
Cable-capacity: 156pF/m
Cable-induction: 0,52µH/m
Cable-resistance: 0,46Ω/m
Overhang: 17.31 mm 17.31 mm
Overall length: 302 mm 302 mm
Eective tonearm length: 9 inches
(exact 239.31 mm) 9 inches (exact 239.31 mm)
Distance from pivot: 222 mm 222 mm
Tilt angle:
Maximum of tilt angle
according to the radius:
middle skatingfactor at
a radius of 62.9 mm and
126.9 mm:
25.54 °
0.123°/cm
0.43
25.54°
0.123°/cm
0.43
Warranty: 2 years* 2 years*
* Provided that the warranty card is correctly completed and returned to Clearaudio within 14 days of purchase.
Clearaudio electronic is not responsible for typographical errors in descriptions.
Technical specications subject to change or improvement without prior notice.
Product availability is as long as stock lasts.
Copies and reprints of this documents, including extracts, require written consent from
Clearaudio electronic GmbH; Germany

User manual / Bedienungsanleitung
12 © clearaudio electronic GmbH, 2018/10
Sehr geehrte clearaudio Kundin, sehr geehrter clearaudio Kunde,
Sie haben sich für einen Satisfy Kardan Tonarm entschieden, ein hochwertiges Produkt der
clearaudio electronic GmbH.
Wir bedanken uns bei Ihnen für das uns entgegengebrachte Vertrauen.
Der Tonarm ist mit einem Tonarmrohr aus Carbon, silbernem oder schwarzen Aluminium erhältlich.
UmalleVorteiledes SatisfyKardan Tonarms nutzen zu können, lesen Sie bitte diese Bedienungsanleitung
aufmerksam durch.
Alle Hinweise dienen dem Ausschöpfen der vollen Klangeigenschaften und bewahren Sie vor
Fehlbedienungen.
Wir wünschen Ihnen viel Freude mit Ihrem neuen clearaudio Satisfy Kardan Tonarm.
clearaudio electronic GmbH
Warnung
Das Gerät nicht Regen oder Feuchtigkeit aussetzen.
Das Netzkabel nicht mit feuchten oder nassen Händen anfassen.
Es dürfen keine Gegenstände mit oener Flamme, wie etwa brennende Kerzen, auf dem Gerät
aufgestellt werden.
Zur ausschließlichen Verwendung auf Plattenspielern.
CE-MARKIERUNG

User manual / Bedienungsanleitung
Made in Germany 13
Inhaltsverzeichnis
1. Verpackungsübersicht..................................... 13
2. Montage des Satisfy Kardan Tonarms............. 14 - 17
3. Besondere Hinweise........................................ 18
4. Technische Daten............................................ 19
Garantieinformationen........................................ 20

User manual / Bedienungsanleitung
14 © clearaudio electronic GmbH, 2018/10
1. Verpackungsübersicht
Der clearaudio Satisfy Kardan Tonarm wird in einer speziellen Verpackung geliefert, somit wird
ein sicherer Transport gewährleistet. Bitte prüfen Sie den Inhalt der Verpackung anhand des unten
abgebildeten Bildes und der Inhaltsangabe auf Vollständigkeit. Bewahren Sie die Verpackung für
Transportzwecke unbedingt auf.
1. Satisfy Kardan Tonarm 5. Schrauben:
- 3x Zylinderkopfschraube (mit Innen-
sechskant) M4 x 10
- 1x Gewindestift M6 x 8 (Edelstahl)
2. clearaudio Tonarmbasis 6. Tonarmeinstellschablone (ohne Abbildung)
3.
Satisfy Kardan Gegengewicht 7. Bedienungsanleitung, Qualitäts- und
Garantiekarte, Rücklieferschein
(ohne Abbildung)
4. Innensechskantschlüssel:
- 3 mm
- 2,5 mm
- 1,5 mm
Schraubendreher
8.
Abb. 1: Verpackungsübersicht
12
3
45

User manual / Bedienungsanleitung
Made in Germany 15
2. Montage des Satisfy Kardan Tonarms
Montage der Aluminium-Klemmbasis auf einem Laufwerk anderer Hersteller:
Um die Aluminium-Klemmbasis auf dem Laufwerkchassis anbringen zu können, müssen erst
die Bohrungen zur Befestigung angebracht werden. Die Maße zum Anzeichnen der exakten
Bohrlochabstände entnehmen Sie bitte der unten abgebildeten Bohrschablone (siehe Abb. 2 ).
Bitte beachten Sie, dass diese Abbildung nicht maßstabsgetreu ist.
Verwenden sie für die Bohrungen einen 3,3 mm HSS-Spiralbohrer. Anschließend schneiden Sie in die
Bohrungen mit einem Gewindebohrer jeweils M4-Gewinde.
Ist das Material das Laufwerkchassis nicht dazu geeignet, es mit Gewinden zu versehen, verwenden
Sie bitte einen 4,5 mm HSS-Spiralbohrer, um die Bohrungen durch das Material zu bohren. In diesem
Fall können Sie den Klemmring mit handelsüblichen Schrauben in der entsprechenden Länge und
den dazu passenden Muttern befestigen (V2A-Inbus).
Abb. 2: Montage der Klemmbasis auf einem Laufwerk anderer Hersteller

User manual / Bedienungsanleitung
16 © clearaudio electronic GmbH, 2018/10
Nun führen Sie vorsichtig die Kabel durch die Tonarmbasis, achten Sie bitte darauf, dass keine Kabel
beschädigt oder geknickt werden! Schrauben sie den Tonarm leicht fest, damit Sie Ihn zur genauen
Justage noch bewegen können!
Abb. 3: clearaudio Rundbasis
Abb. 4: Befestigung des Tonarms an der Rundbasis
Bei der Montage der Satisfy Kardan Tonarmbasis auf einer clearaudio Rund-Basis, benutzen Sie
bitte die Zylinderkopfschrauben (M4x10). Falls Sie den Tonarm auf einem Tonarmausleger oder einer
Tonarmbasis auf einem Fremdlaufwerk montieren wollen, benutzen Sie bitte die vom Hersteller der
Tonarmbasis empfohlenen Schrauben.

User manual / Bedienungsanleitung
Made in Germany 17
Zur exakten Einstellung des Drehpunktes des Tonarms empfehlen wir die clearaudio Drehtonarm
Einstellschablone (Art. AC005 unter www.analogshop.de ). Sie können allerdings hierzu auch ein
Lineal benutzen! Hierbei müssen Sie darauf achten, dass der Abstand der Spindel zum Drehpunkt
des Tonarms exakt 222 mm betragen muss! Den Abstand können Sie durch Drehen der Tonarmbasis
einstellen.
Zur Exakten Einstellung des Tonarms, müssen Sie Ihren Tonabnehmer montieren!
Folgen Sie hierbei bitte den Angaben des jeweiligen Herstellers!
Abb. 5: Abstand der Spindel zum Drehpunkt des Tonarms
222 mm
Um die Höhe Ihres Tonarms richtig einzustellen, lösen Sie bitte die Justierschrauben am Fuß der
Tonarmbasis, diese bendet sich seitlich in einer Vertiefung (Bild 5) und kann mit dem Schraubendreher
gelöst und nach der Höheneinstellung wieder angezogen werden! Bitte achten Sie darauf, dass das
Tonarmrohr paralell zum Chassis läuft!!
Abb. 6: Einstellen der Tonarmhöhe

User manual / Bedienungsanleitung
18 © clearaudio electronic GmbH, 2018/10
Bitte beachten Sie, dass der Azimuth bereits ab Werk genau eingestellt wurde. Falls der Azimuth
dennoch verändert werden muss, um Geometriefehler eines Tonabnehmers zu kompensieren,
verfahren Sie bitte wie folgt: Lösen Sie die Schraube auf der Unterseite des Tonarmrohrs, nahe des
Headshells. Jetzt können Sie den Azimuth durch Drehen des Headshells im Tonarmrohr verstellen.
Abb. 7: Veränderung des Azimuth
Drehen Sie das Gegengewicht auf das Tonarmrohr. Stellen Sie das Auagegewicht des Tonabnehmers
durch Verdrehen des Gegengewichtes nach vorne oder hinten ein
(grüner Pfeil = mehr Auagekraft / roter Pfeil = weniger Auagekraft).
Abb. 8: Lösen der Schraube auf der Unterseite des
Tonarmrohrs
Abb. 9: Einstellen des Auagegewichts

User manual / Bedienungsanleitung
Made in Germany 19
Jetzt können Sie die Antiskatingeinstellung vornehmen. Diese wird in Abhängigkeit der
Tonabnehmerauagekraft getroen:
Einstellung des Antiskating: Auagekraft Position der Antiskatingschraube
Minimales Antiskating >> 10-15mN >> siehe Abbildung 1
Mittleres Antiskating >> 15-20mN >> siehe Abbildung 2
Maximales Antiskating >> 20mN und größer >> siehe Abbildung 3
Abbildung 1 Abbildung 2 Abbildung 3
(minimales Antiskating) (mittleres Antiskating) (Maximales Antiskating)
Abb. 10: Antiskating-Einstellung
Die Tonarmjustage ist nun abgeschlossen.
Nun können Sie den Satisfy Kardan Tonarm mit Ihrem Phonovorverstärker verbinden.
(Mehr Informationen über adäquate Phonovorverstärker nden Sie auf unserer Webseite
www.clearaudio.de).
Der Satisfy Kardan Tonarm ist nun spielbereit.
Clearaudio wünscht Ihnen viel Freude beim Musikhören!

User manual / Bedienungsanleitung
20 © clearaudio electronic GmbH, 2018/10
3. Besondere Hinweise
3.1 Wartung
Falls Sie Ihren clearaudio Satisfy Kardan Tonarm längere Zeit nicht benutzen, empfehlen wir Ihnen
den Tonarmlift in regelmäßigen Abständen zu bewegen, um das Lagerfett geschmeidig zu halten
und ein mögliches Haken des Tonarms beim Abspielen zu vermeiden.
3.2 Transport
Sollte ein weiterer Transport des Satisfy Kardan erforderlich sein, verwenden Sie immer nur die
Originalverpackung. Andernfalls könnte Ihr Tonarm ernsthafte Schäden davon tragen.
3.3 Pege
Wenn eine Wartung oder Reparatur an einem clearaudio Produkt erforderlich ist, wenden Sie sich
bitte zuerst immer an Ihren Händler oder Vertriebspartner. Alternativ können Sie clearaudio direkt
kontaktieren und wir werden Sie von Ihrer nächstgelegenen Servicestelle beraten.
Bewahren Sie die vollständige Originalverpackung auf. Sie benötigen diese, wenn das Produkt
transportiert und / oder verschickt werden soll. Alle weiteren Fragen zu diesem Produkt können Sie
an ihren örtlichen Fachhändler oder direkt an clearaudio richten:
clearaudio electronic GmbH
Spardorfer Str. 150
91054 Erlangen
Germany
Tel: [phone]
Fax: [phone]
www.clearaudio.de
www.analogshop.de
[e-mail]
