CO/Tech F50600SM+IP44 User manual

GREAT BRITAIN • CUSTOMER SERVICE tel. [phone] e-mail [email protected] internet www.clasohlson.co.uk
Ver. 20160914
Ceiling Light
Art.no 36-6077 Model F50600SM+IP44
Please read theentire instruction manual before using
theproduct and then save it for future reference. We reserve
theright for any errors in text or images and any necessary
changes made to technical data. In theevent of technical
problems or other queries, please contact our Customer
Services.
Safety
• Installation should only be carried out by aqualified electrician.
• Theproduct is only intended for indoor use.
• Theproduct must be installed in accordance with current
safety regulations to prevent life-threatening accidents.
• Theproduct is intended for fixed installation.
• Theproduct is intended for ceiling installation.
Care and maintenance
• Switch off thepower to theceiling light before cleaning.
• Clean thelight by wiping it with asoft, damp cloth. Use
amild detergent. Never use solvents or strong, abrasive
cleaning agents.
Responsible disposal
Only intended for indoor use (IP44).
If theplastic diffuser is damaged it must
be replaced.
Minimum distance from combustible
material: 0.1 m.
Warning: Make sure that
thepower is shut off before starting
theinstallation.
Installation
Fixings
If thesupplied fixings are not suitable for thematerial which
your ceiling is made of, use appropriate fixings which will
guarantee afirm anchorage.
Note: If you need to drill into theceiling, make sure to avoid
any concealed electrical wiring.
1. Open theceiling light by twisting thediffuser anticlockwise
and removing it.
2. Remove theplate holding theLED light by undoing
the3 retaining screws.
3. Knock out one of thepre-cut cable entries and fit
thecable gland.
4. Pull thepower supply cable through thecable gland.
5. Fasten theceiling light directly to theceiling using
the4 outermost mounting holes or fasten it to aceiling
rose using the2 innermost mounting holes.

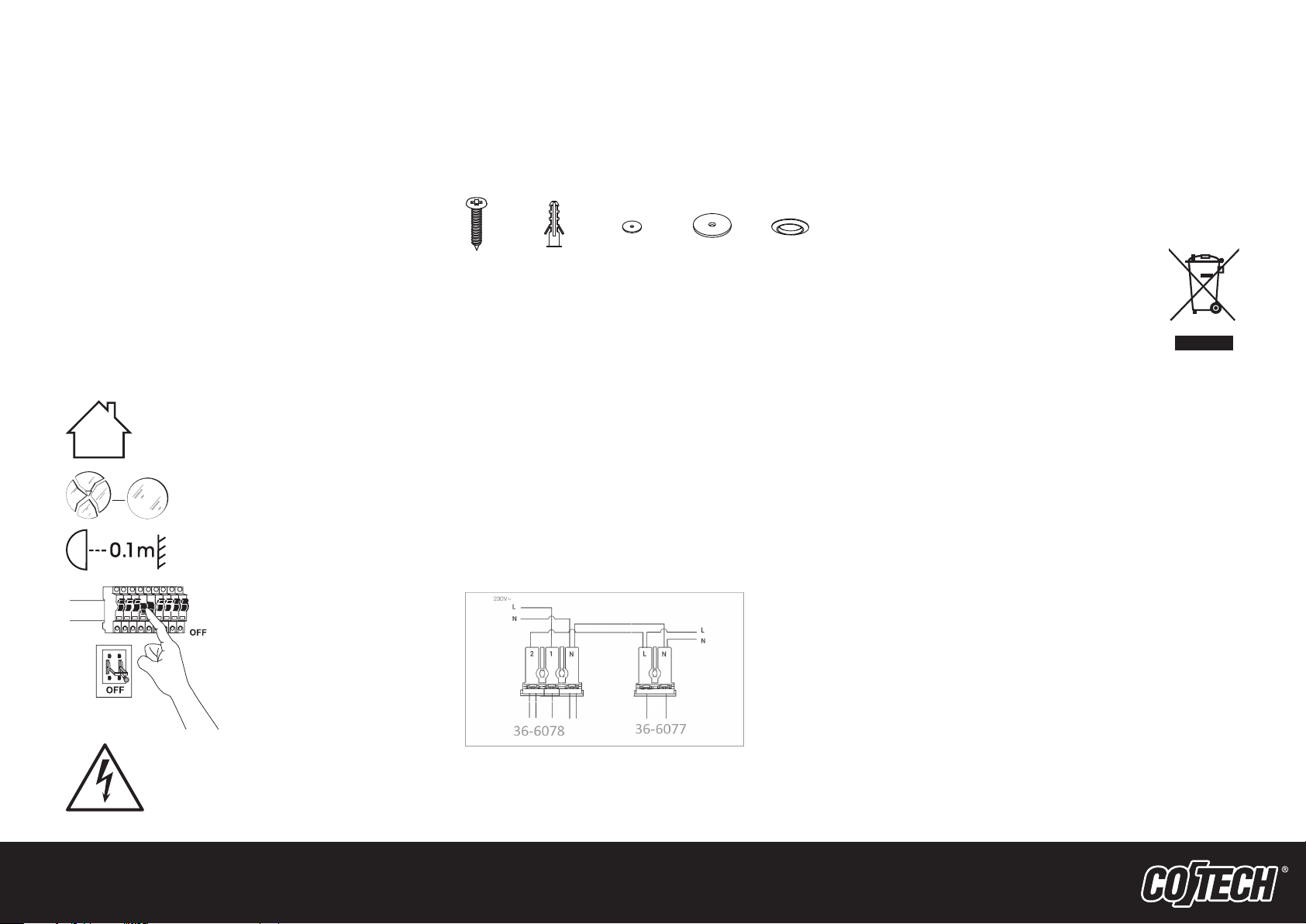

6. Connect thepower supply cable to theterminal block as
shown below.
7. Re-assemble theceiling light in reverse order.
This ceiling light can be interconnected with multiple light
fittings of thesame article number (36-6077) or with motion
sensor ceiling lights (36-6078).
Thelight source contained in this luminaire
shall only be replaced by themanufacturer
or his service agent or asimilar qualified
person.
This symbol indicates that this product should
not be disposed of with general household
waste. This applies throughout the entire EU.
In order to prevent any harm to the environment
or health hazards caused by incorrect waste
disposal, the product must be handed in for
recycling so that the material can be disposed
of in a responsible manner. When recycling
your product, take it to your local collection
facility or contact the place of purchase.
They will ensure that the product is disposed
of in an environmentally sound manner.
Specifications
Rated voltage 220–240V AC, 50/60Hz
Light bulb LED light bulb (not replaceable)
Power 14.5W
IP rating IP44
Colour temperature 3000K
Colour rendition Ra 80
Luminous flux 1100 lm
Diam 34cm

SVERIGE • KUNDTJÄNST tel: [phone] fax: [phone] e-post: [email protected] internet: www.clasohlson.se
Ver. 20160914
Takplafond
Art.nr 36-6077 Modell F50600SM+IP44
Läs igenom hela bruksanvisningen före användning och spara
den sedan för framtida bruk. Vi reserverar oss för ev. text- och
bildfel samt ändringar av tekniska data. Vid tekniska problem
eller andra frågor, kontakta vår kundtjänst.
Säkerhet
• Produkten ska installeras av behörig elektriker.
• Produkten är avsedd för användning inomhus.
• Produkten måste monteras och anslutas på korrekt sätt
för att inte utgöra livsfara.
• Produkten är avsedd för fast installation.
• Produkten är avsedd för att monteras itak.
Installation
Monteringsdetaljer
Använd bifogade eller andra för underlaget lämpliga
monteringsdetaljer.
Skötsel och underhåll
• Bryt strömmen till plafonden före rengöring.
• Torka av plafonden med enlätt fuktad, mjuk trasa.
Använd ettmilt rengöringsmedel, aldrig lösningsmedel
eller starka, slipande rengöringsmedel.
Avfallshantering
Endast avsedd för inomhusbruk (IP44).
Om plastkåpan är skadad måste den
bytas ut.
Min.avstånd till brännbart material 0,1m.
Varning! Kontrollera noggrant
att strömmen är frånslagen innan
installationen påbörjas.
Obs! Försäkra dig om att inte taket där du ev. behöver borra
innehåller ledningar som kan skadas.
1. Öppna plafonden genom att vrida plastkåpan moturs och
ta bort den.
2. Lossa plattan som håller LED-belysningen genom att
lossa de 3 fästskruvarna och ta bort plattan.
3. Tryck in någon av de markerade försvagningarna ikåpan
och montera kabelgenomföringen.
4. Dra inkommande kabel genom kabelgenomföringen.
5. Fäst plafonden direkt itaket ifästhålen för takmontering (4 st.)
eller på takdosa med fästhålen för dosmontering (2 st.).
6. Anslut inkommande kabel till kopplingsplinten (senedan).
7. Montera ihop plafonden iomvänd ordning.
Denna plafond kan sammankopplas med flera plafonder med
samma artikelnummer (36-6077) eller med takplafond med
sensor 36-6078.
Armaturens ljuskälla får endast bytas av
behörig elektriker.
Denna symbol innebär att produkten inte får
kastas tillsammans med annat hushållsavfall.
Detta gäller inom hela EU. För att förebygga
eventuell skada på miljö och hälsa, orsakad
av felaktig avfallshantering, ska produkten
lämnas till återvinning så att materialet kan tas
omhand på ettansvarsfullt sätt. När du lämnar
produkten till återvinning, använd dig av de
returhanteringssystem som finns där du befinner
dig eller kontakta inköpsstället. De kan se till
att produkten tas om hand på ettför miljön
tillfredställande sätt.
Specifikationer
Nätanslutning 220–240 V AC, 50/60 Hz
Ljuskälla LED (ej utbytbar)
Effekt 14,5 W
Skyddsklass IP44
Färgtemperatur 3000 K
Färgåtergivning Ra 80
Ljusflöde 1100 lm
Mått Ø 34 cm

NORGE • KUNDESENTER tel: [phone] fax: [phone] e-post: [email protected] internett: www.clasohlson.no
Ver. 20160914
Takplafond
Art.nr. 36-6077 Modell F50600SM IP44
Les brukerveiledningen grundig før produktet tas ibruk, og ta
vare på den for framtidig bruk. Vi reserverer oss mot eventuelle
feil itekst og bilder, samt endringer av tekniske data. Ved tekniske
problemer eller spørsmål, takontakt med vårt kundesenter.
Sikkerhet
• Montering skal foretas av enregistrert
installasjonsvirksomhet.
• Produktet er kun beregnet til innendørs bruk.
• Produktet må monteres og kobles korrekt.
Hvis ikke utgjør det stor fare for liv og helse.
• Lampen er beregnet til fast installasjon.
• Lampen er beregnet for montering itak.
Stell og vedlikehold
• Bryt strømmen til lampen før rengjøring.
• Tørk av produktet med enmyk, lett fuktet klut. Bruket
mildt rengjøringsmiddel ved behov. Unngå åbruke
løsemidler og slipende rengjøringsmidler.
Avfallshåndtering
Kun beregnet til innendørs bruk (IP44).
Hvis plastdekselet blir skadet må
detskiftes ut.
Min. avstand til brennbart materiale 0,1 m.
Advarsel! Kontroller nøye at
strømmen er koblet fra før
installasjonen påbegynnes.
Installasjon
Monteringsdetaljer
Bruk de medfølgende monteringsdetaljene eller andre som er
tilpasset underlaget.
Obs! Forviss deg om at det ikke er ledninger som kan skades
skjult itakkonstruksjonen, dersom du må bore itaket.
1. Plafonden åpnes ved at plastdekselet dreies moturs.
2. Skru løs platen som holder LED-belysningen på plass ved
åløsne på de 3 festeskruene og ta bort platen.
3. Trykk inn enav de markerte punktene på dekselet og
monter ledningsgjennomføringen.
4. Trekk innkommende kable gjennom
ledningsgjennomføringen.
5. Fest plafonden rett på taket ifestehullene for takmontering
(4 stk.) eller til takboksen med festehullene for
boksmontering (2 stk.).
6. Koble innkommende leder til koblingsplinten (senedenfor).
7. Monter alle delene iomvendt rekkefølge.
Denne lampen kan kobles sammen med flere lamper med
samme artikkelnummer (36-6077) eller med takplafond med
sensor, artikkelnummer 36-6078.
Lyskilden iarmaturen må kun skiftes av
fagutdannet elektriker.
Symbolet viser til at produktet ikke skal kastes
sammen med husholdningsavfallet. Dette gjelder
ihele EØS-området. For åforebygge eventuelle
skader på helse og miljø, som følge av feil
håndtering av avfall, skal produktet leveres til
gjenvinning, slik at materialet blir tatt hånd om
på enansvarsfull måte. Benytt miljøstasjonene
som er der du befinner deg eller ta kontakt
med forhandler. De kan se til at produktet blir
behandlet på entilfredsstillende måte som
gagner miljøet.
Spesifikasjoner
Nettspenning 220–240 V AC, 50/60 Hz
Lyskilde LED-pære (kan ikke skiftes ut)
Effekt 14,5 W
Beskyttelsesklasse IP44
Fargetemperatur 3000 K
Fargegjengivelse Ra 80
Lysflyt 1100 lm
Mål Ø 34 cm

SUOMI • ASIAKASPALVELU puh. 020 111 2222 sähköposti: asiakaspalvelu@clasohlson.fi kotisivu: www.clasohlson.fi
Ver. 20160914
Kattoplafondi
Tuotenro 36-6077 Malli F50600SM+IP44
Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se
tulevaa tarvetta varten. Pidätämme oikeuden teknisten
tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai
kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota
yhteys myymälään tai asiakaspalveluun.
Turvallisuus
• Asennuksen saa suorittaa vain valtuutettu sähköasentaja.
• Tuote on tarkoitettu sisäkäyttöön.
• Tuote tulee asentaa asianmukaisesti. Väärin asennettu
tuote voi aiheuttaa hengenvaaran.
• Tuote on tarkoitettu kiinteään asennukseen.
• Tuote asennetaan kattoon.
Huolto ja puhdistaminen
• Katkaise virta ennen valaisimen puhdistamista.
• Pyyhi valaisin kevyesti kostutetulla pehmeällä liinalla. Käytä
mietoa puhdistusainetta. Älä käytä vahvoja, hankaavia
puhdistusaineita tai liuotinaineita.
Kierrättäminen
Tarkoitettu vain sisäkäyttöön (IP44).
Vahingoittunut muovikupu tulee vaihtaa.
Etäisyys palavaan materiaaliin vähintään
0,1 m.
Varoitus! Varmista ennen
asennuksen aloittamista, ettävirta
on pois päältä.
Asennus
Asennusosat
Käytä mukana tulevia asennusosia tai muita asennuspintaan
sopivia osia.
Huom.! Jos joudut poraamaan, varmista, ettei katossa ole
johtoja, jotka voivat vahingoittua.
1. Avaa plafondi kiertämällä muovikupua vastapäivään ja
irrottamalla kupu.
2. Irrota LED-valon levy irrottamalla 3 kiinnitysruuvia.
3. Paina jokin kuvussa olevista merkityistä kohdista sisään ja
asenna kaapeliläpivienti.
4. Vedä kaapeli kaapeliläpiviennin läpi.
5. Kiinnitä plafondi suoraan kattoon käyttäen katto-
kiinnitykseen tarkoitettuja kiinnitysreikiä (4kpl) tai
kattorasiaan siihen tarkoitetuilla kiinnitysrei’illä (2kpl).
6. Liitä kaapeli kytkinrimaan (katso alla).
7. Kasaa plafondi käänteisessä järjestyksessä.
Plafondi voidaan liittää yhteen useampien plafondien kanssa,
joilla on sama tuotenumero (36-6077), tai liiketunnistimella
varustetun plafondin 36-6078 kanssa.
Ainoastaan valtuutettu sähköasentaja saa
vaihtaa valaisimen lampun.
Tämä symboli tarkoittaa, että tuotetta ei saa
laittaa kotitalousjätteen sekaan. Ohje koskee
koko EU-aluetta. Virheellisestä kierrättämisestä
johtuvien mahdollisten ympäristö- ja
terveyshaittojen ehkäisemiseksi tuote tulee viedä
kierrätettäväksi, jotta materiaali voidaan käsitellä
vastuullisella tavalla. Kierrätä tuote käyttämällä
paikallisia kierrätysjärjestelmiä tai ota yhteys
ostopaikkaan. Ostopaikassa tuote kierrätetään
vastuullisella tavalla.
Tekniset tiedot
Verkkoliitäntä 220–240 V AC, 50/60 Hz
Lamppu LED-lamppu (ei voi vaihtaa)
Teho 14,5 W
Kotelointiluokka IP44
Värilämpötila 3000 K
Värintoisto Ra 80
Valovirta 1100 lm
Mitat Ø 34 cm

DEUTSCHLAND • KUNDENSERVICE Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.
Ver. 20160914
Deckenleuchte
Art.Nr. 36-6077 Modell F50600SM+IP44
Vor Inbetriebnahme dieBedienungsanleitung vollständig
durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer,
Abweichungen und Änderungen behalten wir uns vor. Bei
technischen Problemen oder anderen Fragen freut sich unser
Kundenservice über eine Kontaktaufnahme.
Sicherheitshinweise
• DieInstallation nur von einem qualifizierten Elektriker
durchführen lassen.
• DasProdukt ist nur zur Benutzung im Innenbereich geeignet.
• Zur Vermeidung lebensbedrohlicher Gefahren ist
es wichtig, dass dasProdukt korrekt montiert und
angeschlossen wird.
• DasProdukt ist zur Festinstallation vorgesehen.
• DasProdukt ist für dieDeckenmontage vorgesehen.
Pflege und Wartung
• Vor der Reinigung dieStromzufuhr unterbrechen.
• DasProdukt mit einem weichen, leicht befeuchteten Tuch
reinigen. Keine scharfen Chemikalien, Reinigungslösungen
oder starke Reinigungsmittel verwenden.
Hinweise zur Entsorgung
Nur zur Verwendung in Innenräumen
geeignet (IP44).
Ist dasKunststoffgehäuse beschädigt,
muss es ausgetauscht werden.
Mindestabstand zu brennbarem Material
0,1 m.
Warnung: Vor der Installation
unbedingt sicherstellen, dass der
Strom abgeschaltet ist.
Installation
Montagekomponenten
Diemitgelieferten Montagekomponenten oder andere für
dieUnterlage geeigneten Komponenten benutzen.
Hinweis: Sicherstellen, dass dort wo ander Decke evtl.
gebohrt wird, keine Leitungen liegen, diedabei beschädigt
werden können.
1. Um dieDeckenleuchte zu öffnen, dasKunststoffgehäuse
gegen den Uhrzeigersinn drehen und abnehmen.
2. Um diePlatte, ander dieLED-Beleuchtung befestigtist,
abzunehmen, die3Befestigungsschrauben lösen.
3. Eine der gekennzeichneten Aussparungen des Gehäuses
eindrücken und dieKabeldurchführung dort anbringen.
4. Daszuführende Kabel durch dieKabeldurchführung
ziehen.
5. DieDeckenleuchte direkt ander Decke in den
Befestigungslöchern für dieDeckenmontage (4Stück)
oder aneiner Decken-Installationsdose mit Löchern für
dieDoseninstallation (2 Stück) befestigen.
6. Daszuführende Kabel andieLüsterklemme anschließen
(siehe unten).
7. DieDeckenleuchte in umgekehrter Reihenfolge montieren.
Diese Deckenleuchte kann mit mehreren Leuchten derselben
Artikelnummer (36-6077) oder mit der Deckenleuchte mit
Sensor (36-6078) zusammengeschaltet werden.
DasLeuchtmittel der Leuchte darf
nur von einem qualifizierten Elektriker
ausgetauscht werden.
Dieses Symbol zeigt an, dass dasProdukt nicht
gemeinsam mit dem Haushaltsabfall entsorgt
werden darf. Dies gilt in der gesamten EU.
Um möglichen Schäden für dieUmwelt und
Gesundheit vorzubeugen, diedurch fehlerhafte
Abfallentsorgung verursacht werden, soll dieses
Produkt auf verantwortliche Weise recycelt
werden um dienachhaltige Wiederverwertung
von stofflichen Ressourcen zu fördern. Bei der
Rückgabe des Produktes bitte dievorhandenen
Recycling- und Sammelstationen benutzen
oder den Händler kontaktieren. Dieser kann
dasProdukt auf eine umweltfreundliche Weise
recyceln.
Technische Daten
Betriebsspannung 220–240 V AC, 50/60 Hz
Leuchtmittel LED (nicht austauschbar)
Leistungsaufnahme 14,5 W
Schutzart IP44
Farbtemperatur 3000 K
Farbwiedergabe Ra 80
Lichtstrom 1100 lm
Maße Ø 34 cm
