PS-480 48V Power Supply
www.colorkinetics.com

2 PS-480 48V Power Supply Installation Instructions
Confirm all components received.
Confirmez la réception de l’intégralité des composants
Compruebe si ha recibido todos los componentes
Confermare tutti i componenti ricevuti
Controleer alle ontvangen componenten
Bestätigen Sie, dass Sie alle Bestandteile erhalten haben
すべてのコンポーネントが揃っていることを確認します。
确认收到了所有部件

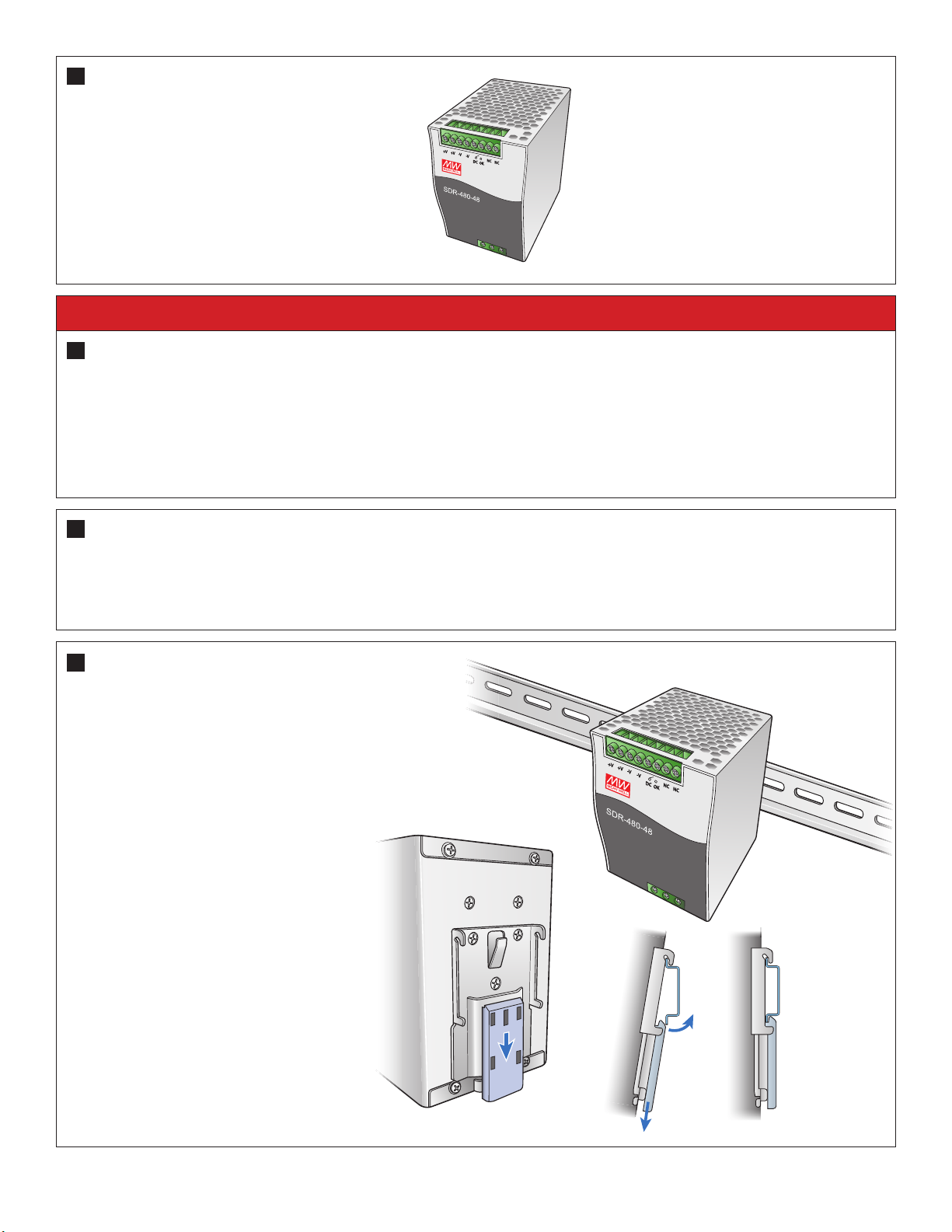

Mount on DIN rail
Montage sur rail DIN
Montaje sobre carril DIN
Montaggio su guida DIN
Montage op DIN-rail
Auf DIN-Schiene montieren
DINレールにマウント
在 DIN 导轨上安装
Make sure power is OFF
Assurez-vous que l’alimentation est coupée Asegúrese de que la alimentación eléctrica esté desconectada
Assicurarsi che l’alimentazione sia disattivata Zorg dat de voeding is uitgeschakeld
Vergewissern Sie sich, dass die Stromzufuhr ABGESCHALTET ist
電源が OFF であることを確認します 确保电源关闭
1
3
4
2
Verify the electrical plan and all necessary surge protection requirements.
Vérifiez le plan électrique et toutes les exigences de protection contre les surtensions nécessaires.
Verifique el plan eléctrico y todos los requisitos necesarios de protección contra sobretensiones.
Verificare il piano elettrico e tutti i requisiti necessari per la protezione dalle sovratensioni.
Controleer het elektrische plan en alle noodzakelijke overspanningsbeveiliging eisen.
ÜberPrüfen Sie den elektrischen Plan und alle notwendigen Überspannungsschutz Anforderungen.
電気的計画と必要なすべてのサージ保護要件を確認します。
验证电气计划和所有必要的浪涌保护要求。
B Important Surge Protection Requirement: www.colorkinetics.com/KB/surge-protection

PS-480 48V Power Supply Installation Instructions 3
Turn the power ON
Rétablissez le courant Encienda la alimentación eléctrica Attivare l’alimentazione
Schakel de voeding in Schalten Sie die Stromzufuhr EIN 電源を ON にします 打开电源

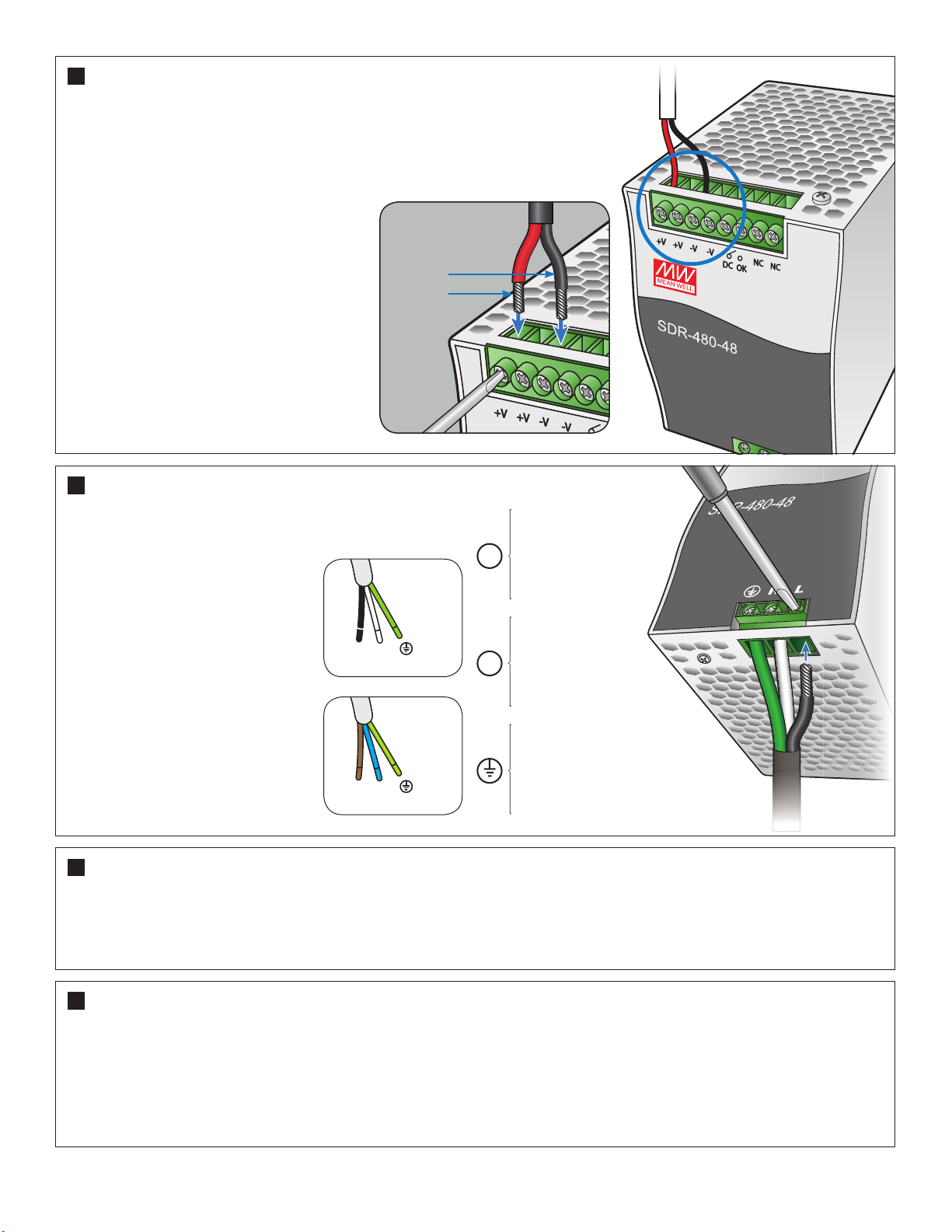

Connect control module power cable
Branchez le câble d’alimentation du module de contrôle
Conectar el cable de alimentación del módulo de control.
Collegare il cavo di alimentazione del modulo di controllo
Sluit de voedingskabel van de regelmodule aan
Stromkabel des Steuerungsmoduls anschließen
制御モジュールの電源ケーブルを接続
连接控制模块电源电缆
Connect to main power source
Connectez-le à l’alimentation secteur
Conectar a la fuente de alimentación principal
Effettuare il collegamento all’impianto elettrico
Sluit aan op netspanning
An Stromquelle anschließen
メイン電源に接続
连接到主电源
Test system when installation is complete.
Testez le système lorsque l’installation est terminée
Testen Sie das System, wenn die Installation abgeschlossen ist.
Pruebe el sistema cuando la instalación haya finalizado
Testare il sistema al termine dell’installazione
Test het systeem als de installatie is voltooid
設置が完了したら、システムをテストします
完成安装后测试系统
5
7
6
8
+V
-V
CE
L
N
UL / cUL
L
N
Ground
Terre
Toma de tierra
Terra
Aarde
Masse
アース
接地
Neutral
Neutre
Neutro
Neutro
Neutraal
Neutral
中性線
零线
N
Line Voltage
T
ension de secteur
Tensión de línea
Tensione di linea
Netspanning
Netzspannung
線間電圧
线路电压
L

A Verify power is o before installing or de-installing.
Avant de procéder à l’installation ou au démontage, vériez que le produit est hors tension.
Compruebe que el suministro de alimentación está apagado antes de proceder a la instalación
o desinstalación.
Prima dell’installazione o della disinstallazione vericare che l’alimentazione sia disattivata.
Controleer dat de stroom uit staat alvorens te installeren of te deïnstalleren.
Überprüfen Sie vor der Installation oder Deinstallation, ob der Strom abgeschaltet ist.
設置や撤去の前に、電源がオフになっていることを確認してください。
在安装或卸载之前，请确认电源已关闭。
B Do not attempt to install or use a luminaire until you read and
understand the installation instructions and safety labels.
Assurez-vous d’avoir lu et compris les instructions d’installation et les autocollants de sécurité
avant d’installer ou d’utiliser un appareil d’éclairage.
No intente instalar o utilizar una lámpara sin previamente haber leído y comprendido las
instrucciones de instalación y las etiquetas de seguridad
Non provare a installare o utilizzare un gruppo di illuminazione se non sono state lette e
comprese le istruzioni per l’installazione e le etichette di sicurezza.
Probeer geen armaturen aan te brengen of te gebruiken voordat u de plaatsingsinstructies en
veiligheidslabels hebt gelezen en begrijpt.
Installieren oder verwenden Sie einen Beleuchtungskörper erst, nachdem Sie die Installation-
sanweisungen und Sicherheitsetiketten gelesen haben.
置手順と安全ラベルを読み理解してから、フィクスチャの設置または使用を始めてください。
阅读并理解安装说明和安全标签之前，切勿试图安装或使用灯
B Do not use if the housing, seals, internal components or connec-
tors are damaged.
Ne pas utiliser si le boîtier, les joints, les composants internes ou les connecteurs sont
endommagés.
No utilizar si la carcasa, las juntas, los componentes internos o los conectores están dañados.
Non utilizzare se il corpo, le guarnizioni, i componenti interni o i connettori risultano danneg-
giati.
Gebruik niet als de behuizing, afdichtingen, interne componenten of connectors beschadigd
zijn.
Nicht verwenden, wenn das Gehäuse, die Versiegelungen, interne Komponenten oder
Anschlüsse beschädigt sind.
筐体、シール、内部コンポーネント、コネクターが破損している場合は使用しないでくださ い。
如果外壳、密封件、内部组件或接头损坏，切勿使用。
B It is the end user’s responsibility to comply with these installa-
tion instructions and to determine appropriate conductor size to
permanently connect the incoming facility, and to provide means for
disconnecting the system.
Il est de la responsabilité de l’utilisateur nal de respecter ces instructions d’installation et
de déterminer la taille appropriée du conducteur an de connecter de façon permanente
l’appareil entrant et de fournir des moyens de déconnecter le système
Es responsabilidad del usuario nal seguir estas instrucciones de instalación y determinar el
tamaño de conductor adecuado para conectar permanentemente el servicio de entrada, así
como proporcionar medios para desconectar el sistema
L’utente nale è tenuto a conformarsi alle istruzioni di installazione e a stabilire le dimensioni
corrette del conduttore per collegare in modo permanente l’impianto nonché a fornire i mezzi
per scollegare il Sistema
De eindgebruiker heeft de verantwoordelijkheid om aan deze installatie-instructies te voldoen
en het juiste geleiderformaat te bepalen voor permanente aansluiting van de inkomende
voorziening, en om te zorgen dat het systeem van de netspanning kan worden losgekoppeld
Es liegt in der Verantwortung des Endbenutzers, diese Einbauanleitung zu befolgen, eine
geeignete Leitergröße für eine dauerhafte Verbindung des Eingangs festzulegen und eine
Möglichkeit zum Trennen des Systems bereitzustellen.
エンドユーザーの責任において、示された取付手順に従い、受電設備に永続的に接続してシステムから
切断する方法を確保するのに適切な導体サイズを判断してください。
最终用户的责任是遵守这些安装说明，确定适当的导体大小以永久性地连接到传入设施，并提供与系
统断开连接的方式。
B Do not use a luminaire for any voltage for which it is not rated. Do
not exceed the specied voltage and current input for any luminaire.
N’utilisez pas un appareil d’éclairage sous une tension autre que la tension nominale. Ne
dépassez jamais la tension et la consommation de courant spéciées pour un appareil
d’éclairage.
No conecte la lámpara a un voltaje distinto al especicado. No sobrepase el voltaje o la
corriente eléctrica especicados en ninguna de las lámparas.
Non utilizzare un gruppo di illuminazione su una rete elettrica non classicata. Non superare la
tensione e la corrente di ingresso specicate per il gruppo di illuminazione.
Gebruik een armatuur niet bij een spanning waarvoor deze niet is bestemd. De opgegeven
spannings- en stroomwaarden mogen voor een armatuur niet worden overschreden.
Verwenden Sie den Beleuchtungskörper nicht bei Stromspannungen, für die der Beleuchtung-
skörper nicht bestimmt ist. Die für einen Beleuchtungskörper angegebene Spannung und der
angegebene Eingangsstrom dürfen nicht überschritten werden.
規定以外の電圧でフィクスチャを使用しないでください。フィクスチャに供給される電圧および電流が、
指定された値を超えないようにしてください。
切勿在任何非额定电压的情况下，使用产品。切勿超出灯具规定的电压与输入电流.
B Luminaires have line voltage risk of shock.
Les équipements comporte un risque d’électrisation par tension réseau.
Las luminarias presentan riesgo de descarga por voltaje de línea.
La tensione di linea dell’attrezzatura potrebbe provocare scosse elettriche.
Armaturen kunnen schokken veroorzaken als gevolg van lijnspanning.
Bei Lampen besteht die Gefahr von Netzstromschlägen.
付属品には線間電圧による衝撃のリスクがあります。
固定装置有线电压，可能导致触电。
C Do not hot swap luminaires. Ensure that power to the series is o
before connecting or disconnecting individual luminaires.
Ne remplacez pas les appareils d’éclairage à chaud. Assurez-vous que l’alimentation série est
coupée avant de brancher ou de débrancher chaque appareil d’éclairage.
No sustituya lámparas mientras estén calientes. Asegúrese de que la alimentación eléctrica
de toda la serie de lámparas esté desconectada antes de conectar o desconectar una lámpara
individual.
Non sostituire a caldo i gruppi di illuminazione. Accertarsi che l’alimentazione in serie sia
disattivata prima di collegare o scollegare i singoli gruppi di illuminazione.
Vervang een armatuur niet terwijl deze aan is. Zorg dat de voeding naar de reeks is
uitgeschakeld voordat u afzonderlijke armaturen aansluit of loskoppelt.
Tauschen Sie einen Beleuchtungskörper nicht im eingeschalteten Zustand aus. Vergewissern
Sie sich, dass die Stromzufuhr zu einer Serie von Beleuchtungskörpern unterbrochen ist, bevor
Sie einzelne Beleuchtungskörper anschließen oder vom Stromnetz trennen.
電源を入れたままフィクスチャを交換しないでください。個々のフィクスチャを接続または取り外す前
に、直列フィクスチャへの電源がオフであることを確認してください。
切勿热插拔产品。连接或断开单个灯具之前，必须确保供该系列之电源已关闭。
C This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) this device may not cause
harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits
for a Class A digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a commercial
environment. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with the
instruction manual, may cause harmful interference to radio commu-
nications. Operation of this equipment in a residential area is likely to
cause interference in which case the user will be required to correct
the interference at his own expense.
C This Class A digital apparatus complies with Canadian ICES-003. Cet
appareil numérique de la classe A est conforme à la norme NMB-003
du Canada.
C Warning - This is a Class A product. In a domestic environment this
product may cause radio frequency interference in which case the user
may be required to take adequate measures.
© 2018 Signify Holding. All rights reserved. Specifications are subject to
change without notice. No representation or warranty as to the accuracy
or completeness of the information included herein is given and any
liability for any action in reliance thereon is disclaimed. All trademarks
are owned by Signify Holding or their respective owners. www.colorkinetics.com
