Manuale tecnico Sonda di temperatura Art. 20004100
Technical manual for Temperature sensor Art. 20004100
Manuel technique sonde de température Art. 20004100
Technische handleiding Temperatuursensor Art. 20004100
Technisches Handbuch Temperaturfühler Art. 20004100
Manual técnico de la sonda de temperatura Art. 20004100

2
ENFR
Avvertenze
• Effettuare l’installazione seguendo scrupolosamente le istruzioni fornite dal costruttore ed in conformità alle norme vigenti.
• Tutti gli apparecchi devono essere destinati esclusivamente all’uso per cui sono stati concepiti. Comelit Group S.p.A. declina ogni responsabilità per un utilizzo improprio degli apparecchi, per
modifiche effettuate da altri a qualunque titolo e scopo, per l’uso di accessori e materiali non originali.
• Tutti i prodotti sono conformi alle prescrizioni delle direttive 2006/95/CE (che sostituisce la direttiva 73/23/CEE e successivi emendamenti) e ciò è attestato dalla presenza della marcatura CE
sugli stessi.
• Gli interventi di installazione, montaggio e assistenza agli apparecchi elettrici devono essere eseguiti esclusivamente da elettricisti specializzati.
• Togliere l’alimentazione prima di effettuare qualsiasi manutenzione.

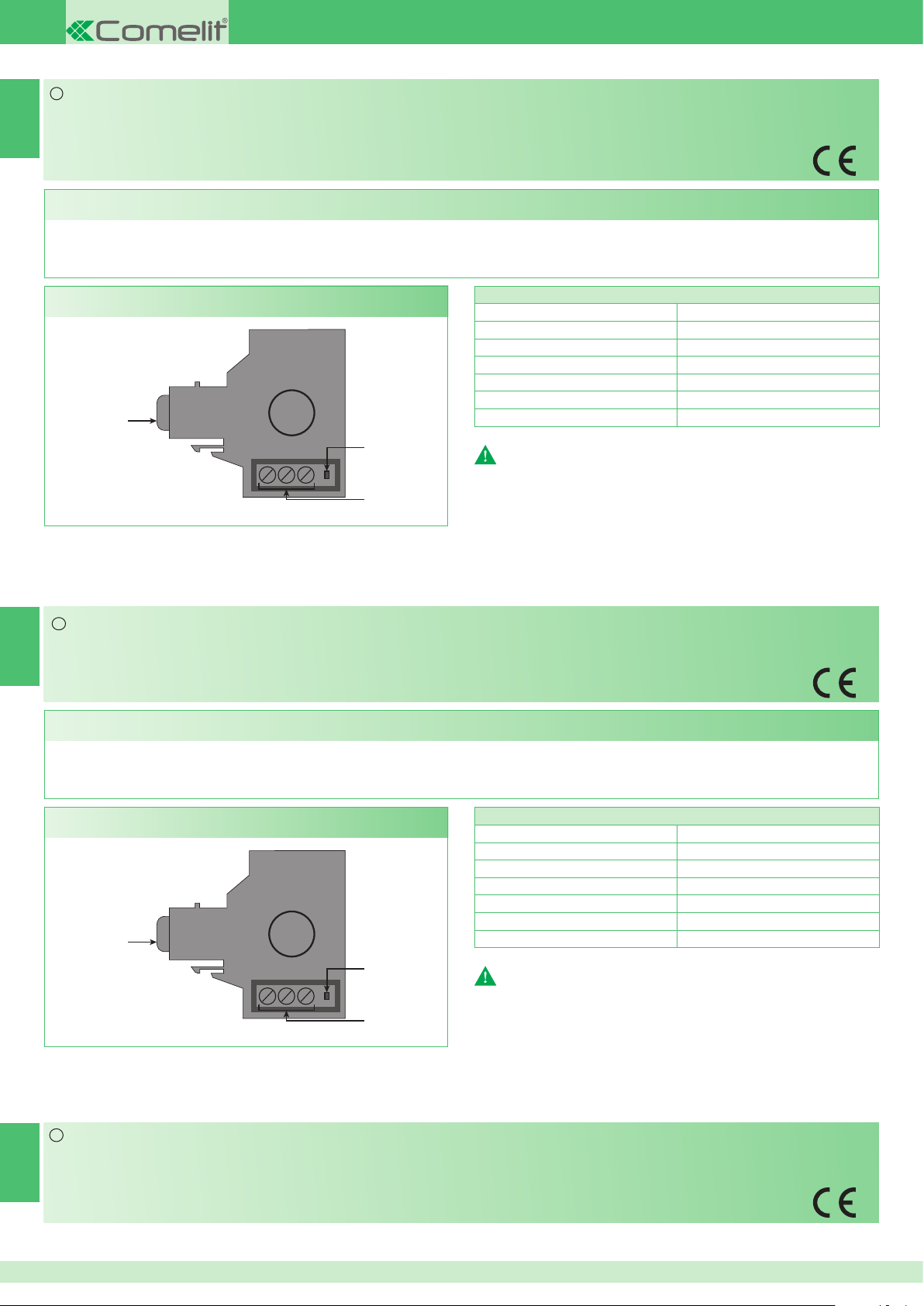

Sonda di temperatura Art. 20004100
1Morsettiera per connessione impianto:
+ - Alimentazione +24Vdc.
DLinea BUS domotico.
Funzionamento della sonda
La sonda di temperatura una volta collegata al sistema SimpleHome viene gestita da supervisore. Periodicamente il dispositivo invia sul bus un
pacchetto di dati con il valore della temperatura misurata. La sonda di temperatura, a seconda della soglia impostata, si aggiorna e invia sul bus un
comando di attivazione o disattivazione dell'uscita remota.
CARATTERISTICHE PRINCIPALI
Alimentazione 24Vdc +/- 5%
Corrente assorbita (max) 5 mA
Dimensioni (HxLxP) 48 mm x 19,3 mm x 58 mm
Range sensore +5°C / +30°C
Temperatura di funzionamento 0°C / +55°C
Peso 25 gr
Fissaggio per scatola 503 SI
Attenzione !!
L’installazione dell’attivatore necessita dell’adattatore per
serie civili RJ45 attacco Keystone (non fornito a corredo).
2Led di segnalazione traffico su BUS domotico.
3Led di segnalazione attivazione uscita (gestito da software di
programmazione).
_+D 2
1
3
IT
IT
Warning
• Install the equipment by carefully following the instructions given by the manufacturer and in compliance with the standards in force.
• All the equipment must only be used for the purpose it was designed for. Comelit Group S.p.A. declines any responsibility for improper use of the apparatus, for any alterations made by others
for any reason or for the use of non-original accessories or materials.
• All the products comply with the requirements of Directive 2006/95/EC (which replaced Directive 73/23/EEC and subsequent amendments), as certified by the CE mark they carry.
• Installation, mounting and assistance procedures for electrical devices must only be performed by specialised electricians.
• Cut off the power supply before carrying out any maintenance work.
Temperature sensor Art. 20004100
Sensor operation
Once connected to the SimpleHome system, the temperature sensor is controlled by the supervisor. The device regularly transmits a data
package (containing the recorded temperature value) via the bus. The temperature sensor, depending on the set threshold, is updated and
transmits a remote output activation or deactivation command via the bus.
MAIN FEATURES
Power supply 24 Vdc +/- 5%
Current absorbed (max.) 5 mA
Size (HxWxD) 48 mm x 19.3 mm x 58 mm
Sensor range +5°C / +30°C
Operating temperature 0°C / +55°C
Weight 25 g
Fixing for box 503 YES
Caution!!
Activator installation requires the adapter for civil series
RJ45, Keystone attachment (not supplied).
1Terminal block for system connection:
+ - Power supply +24 Vdc.
DHome automation BUS line.
2 LED indicating traffic on home automation BUS.
3 LED indicating output activation (controlled by programming software).
_+D 2
1
3
EN
Avertissement
• Effectuer l'installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en vigueur.
• Tous les appareils doivent être strictement destinés à l'emploi pour lequel ils ont été conçus. La société Comelit Group S.p.A. décline toute responsabilité en cas de mauvais usage des
appareils, pour des modifications effectuées par d’autres personnes pour n’importe quelle raison et pour l'utilisation d’accessoires et matériaux non d'origine.
• Tous les produits sont conformes aux prescriptions de la directive 2006/95/CE (qui remplace la directive 73/23/CEE et amendements successifs). L'application du marquage CE atteste cette
conformité.
• Les interventions d'installation, de montage et d'assistance aux appareils électriques sont réservées à des électriciens spécialisés.
• Couper l'alimentation avant d'effectuer toute opération d'entretien.
FR

3

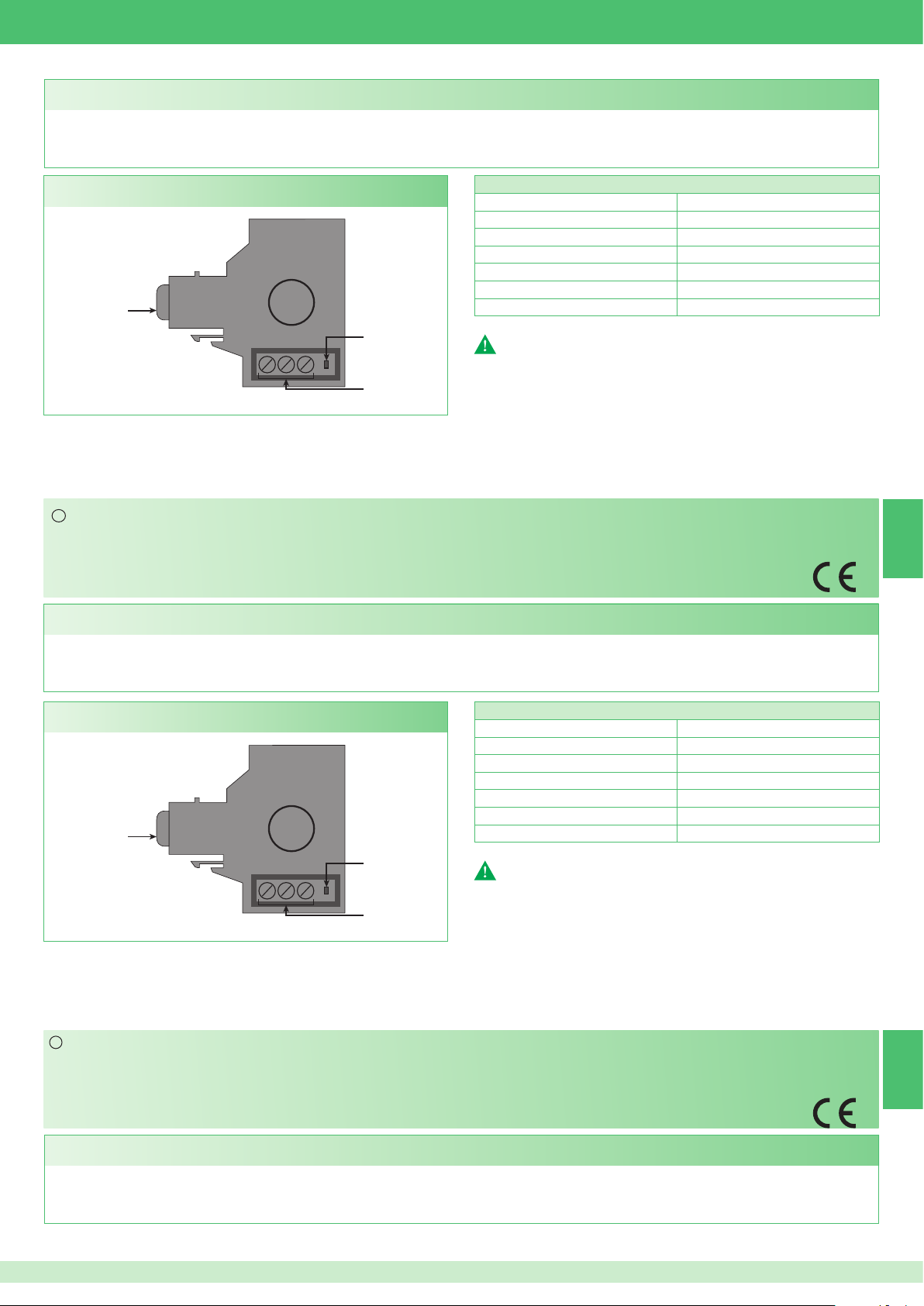

Sonde de température Art. 20004100
Fonctionnement de la sonde
Après avoir été branchée au système SimpleHome, la sonde de température est commandée par le superviseur. Le dispositif envoie régulièrement
un paquet de données sur le bus, avec la valeur de la température mesurée. La sonde de température est actualisée en fonction du seuil de
configuration et envoie sur le bus une commande qui valide ou désactive la sortie à distance.
CARACTÉRISTIQUES PRINCIPALES
Alimentation 24Vcc +/- 5%
Courant absorbé (maxi) 5 mA
Dimensions (HxLxP) 48 mm x 19,3 mm x 58 mm
Capteur plage +5°C / +30°C
Température de fonctionnement 0°C / +55°C
Poids 25 g
Fixation pour boîtier 503 OUI
Attention !!
Pour installer l’activateur, utiliser l’adaptateur pour séries
civiles RJ45 raccord Keystone (non fourni).
1Bornier pour le raccordement de l'installation :
+ - Alimentation +24Vcc.
DLigne BUS domotique.
2 Led de signalisation du trafic sur le BUS domotique.
3 Led de signalisation validation sortie (commandée par logiciel de
programmation).
_+D 2
1
3
Temperatuursensor Art. 20004100
Werking van de sensor
BELANGRIJKSTE KENMERKEN
8278I 24Vdc +/- 5%
Opgenomen stroom (max.) 5 mA
Afmetingen (HxLxD) 48 mm x 19,3 mm x 58 mm
Sensorbereik +5°C / +30°C
Bedrijfstemperatuur 0°C / +55°C
Gewicht 25 gr
Bevestiging voor doos 503 JA
Let op!!
Voor de installatie van de activator heeft u de adapter
RJ45 Keystone-aansluiting nodig (niet meegeleverd).
1Aansluitklemmenbord voor de installatie:
+ - +24Vdc voeding.
DLijn huisautomatisering-BUS.
Nadat de temperatuursensor is aangesloten op het SimpleHome-systeem, wordt hij beheerd door het bedieningsscherm voor huisautomatisering.
De inrichting verstuurt via de bus op gezette tijden een datapakket met de gemeten temperatuurwaarde. De temperatuursensor wordt afhankelijk van de
ingestelde drempel bijgewerkt en verstuurt via de bus een bedieningsinstructie voor activering of deactivering van de op afstand geïnstalleerde uitgang.
Waarschuwingen
• Voer de installatiewerkzaamheden zorgvuldig uit volgens de door de fabrikant gegeven instructies en met inachtneming van de geldende normen.
• Alle componenten mogen alleen gebruikt worden voor de doeleinden waarvoor ze zijn ontworpen. Comelit Group S.p.A. is niet verantwoordelijk voor oneigenlijk gebruik van de apparatuur, voor
wijzigingen die om welke reden dan ook door derden zijn aangebracht, en voor het gebruik van accessoires en materialen die niet door de fabrikant zijn aangeleverd.
• Alle producten voldoen aan de eisen van de richtlijn 2006/95/EG (die de richtlijn 73/23/EEG en latere wijzigingen vervangt). Dit wordt bevestigd door het CE-label op de producten.
• De installatie-, montage- en servicewerkzaamheden aan de elektrische apparaten mogen uitsluitend door gespecialiseerde elektriciens worden verricht.
• Sluit de stroomtoevoer af, voordat u onderhoudswerkzaamheden uitvoert.
2 Led voor signalering gegevensoverdracht op huisautomatisering-BUS.
3 Led voor signalering activering uitgang (beheerd door programmeersoftware).
_+D 2
1
3
NL
NL
Wichtige Hinweise
• Der Einbau muss genau nach den Anweisungen des Herstellers und unter Einhaltung der einschlägigen Vorschriften erfolgen.
• Alle Geräte dürfen ausschließlich nur zu dem Zweck eingesetzt werden, für den sie entwickelt worden sind. Comelit Group S.p.A. übernimmt keine Haftung für einen unsachgemäßen Gebrauch
der Geräte, für durch Dritte vorgenommene Änderungen oder die Verwendung von Nicht-Original-Zubehör und -Ersatzteilen.
• Alle unsere Produkte erfüllen die Anforderungen der Richtlinie 2006/95/CE (ersetzt Richtlinie 73/23/EWG und nachfolgende Ergänzungen) und tragen als Nachweis die CE- Kennzeichnung.
• Kabelverlegung sowie Einbau und Wartung der elektrischen Geräte müssen von einem Elektrofachmann ausgeführt werden.
• Vor Wartungseingriffen immer erst die Spannungsversorgung unterbrechen.
DE
DE
Funktionsweise des Fühlers
Der Temperaturfühler wird nach dem Anschluss an das SimpleHome-System vom Supervisor gesteuert. Das Gerät sendet regelmäßig über Bus ein
Datenpaket mit dem Wert der gemessenen Temperatur. Der Temperaturfühler wird je nach eingestellter Schwelle aktualisiert und sendet über Bus
einen Befehl zur Aktivierung oder Deaktivierung des Ausgangs.

2° edizione 07/2014 cod. 2G40001143

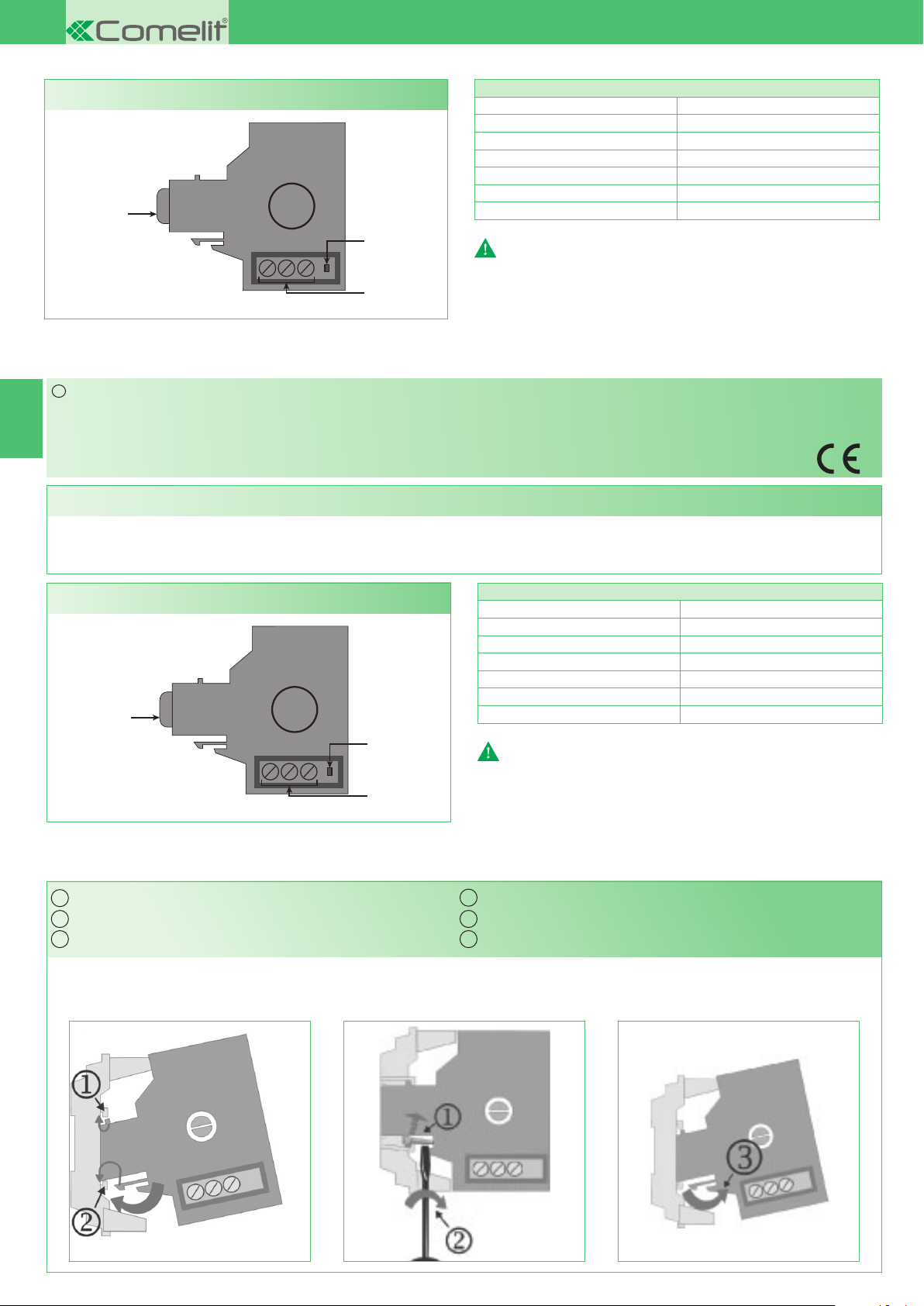

Montaggio sonda
Aggancio Sgancio
IT
Mounting the sensor
Fastening Unfastening
EN
Montage de la sonde
Fixation Démontage
FR
Montage sensor
Bevestigen Losmaken
NL
DE Fühlermontage
Befestigung Abnahme
Technisches Handbuch Temperaturfühler Art. 20004100
1 Klemmleiste für den Anschluss an die Anlage:
+ - Versorgung +24 VDC.
DBUS-Leitung Hausautomation
HAUPTEIGENSCHAFTEN
Stromversorgung 24 VDC ±5 %
Stromaufnahme (max.) 5 mA
Abmessungen (HxLxT) 48 mm x 19,3 mm x 58 mm
Fühlerbereich +5°C / +30°C
Betriebstemperatur 0°C / +55°C
Gewicht 25 g
Befestigung mit Gehäuse 503 JA
Achtung !!
Die Installation des Aktivators erfordert die Verwendung
des Adapters RJ45 der Wohngebäude-Serie mit Keystone
- Anschluss (nicht im Lieferumfang inbegriffen).
2LED-Anzeigen für Verkehr auf der BUS-Leitung Hausautomation.
3LED-Anzeigen für Aktivierung des Ausgangs (Steuerung durch die
Programmierungssoftware).
_+D 2
1
3
Montaje de la sonda
Sonda de temperatura Art. 20004100
Funcionamiento de la sonda
La sonda de temperatura conectada al sistema SimpleHome está gestionada por el supervisor. De manera periódica, el dispositivo envía al bus
un paquete de datos que incluye el valor de la temperatura medida. En función del umbral programado, la sonda de temperatura actualiza y
envía al bus un comando de activación o desactivación de la salida remota.
CARACTERÍSTICAS PRINCIPALES
Alimentación 24 Vcc +/- 5%
Consumo de corriente (máx.) 5 mA
Dimensiones (HxLxP) 48 mm x 19,3 mm x 58 mm
Rango del sensor +5 °C / +30 °C
Temperatura de funcionamiento 0 °C / +55 °C
Peso 25 g
Fijación para caja 503 SÍ
¡Atención!
Para instalar el activador se requiere el adaptador para
series civiles RJ45 con conexión Keystone (no incluido
de serie).
1Regleta de conexión para la instalación:
+ - Alimentación +24 Vcc.
DLínea BUS domótico.
Advertencias
• La instalación se ha de efectuar en conformidad con las normas vigentes, siguiendo atentamente las instrucciones suministradas por el fabricante.
• Todos los aparatos deben destinarse exclusivamente al uso para el cual han sido construidos. Comelit Group S.p.A. declina toda responsabilidad por el uso impropio de los aparatos, por
cambios efectuados por terceros por cualquier motivo o finalidad y por el uso de accesorios y materiales no originales.
• Todos los productos son conformes a los requisitos de las Directivas 2006/95/CE (que sustituye la Directiva 73/23/CEE y sucesivas enmiendas) como demuestra la presencia de la marca CE
en ellos.
• La instalación, el montaje y el mantenimiento de los aparatos eléctricos deben ser efectuados exclusivamente por electricistas especializados.
• Antes de efectuar cualquier operación de mantenimiento hay que cortar la alimentación.
2 Led de señalización del tráfico en el BUS domótico.
3 Led de señalización de activación de la salida (gestionado por un software
de programación).
_+D 2
1
3
ES
ES
Enganche Desenganche
ES
