COMFORTPOOL CP-80020 User manual

SOLAR PANEL
Installatie- & gebruikershandleiding
SOLAR PANEL
Installation & Operation Manual

2
Veiligheidsvoorschriften.................................................................................................................................3
1. Algemene informatie................................................................................................................................4
Hoe werkt het solar panel? ...............................................................................................................................................................4
Waar plaats ik het solar panel? .........................................................................................................................................................5
Welk gereedschap heb ik nodig? .......................................................................................................................................................5
Plaatsing op het dak of andere verhoging .........................................................................................................................................5
Technische gegevens .........................................................................................................................................................................6
Meerdere solar panels.......................................................................................................................................................................6
Onderdelenlijst..................................................................................................................................................................................7
2. Installatie.....................................................................................................................................................8
Aansluiting op een intex zwembad..................................................................................................................................................11
Installatie van meerdere solar panels..............................................................................................................................................12
Bypass kit ........................................................................................................................................................................................13
Instructies voor de driewegkraan....................................................................................................................................................14
3. Winterklaar maken..................................................................................................................................14
4. Probleemoplossing................................................................................................................................15
5. Garantie...................................................................................................................................................16
Bedankt voor uw aankoop van het Comfortpool Solar Panel. Het solar panel is ontworpen en gefabriceerd
volgens onze hoogste normen voor betrouwbaarheid, duurzaamheid, gebruiksgemak en veiligheid. Volg de
instructies uit de handleiding op en u zult jarenlang kunnen genieten van een verwarmd zwembad.
Om zoveel mogelijk van de warmte die gegenereerd wordt door het solar panel te behouden raden wij aan om
‘s nachts, of wanneer u het zwembad niet gebruikt, uw zwembad af te dekken met een Comfortpool Solar Cover.

3
Veiligheidsvoorschriften
Lees de handleiding zorgvuldig door vóór de montage en het gebruik van het solar panel, en volg
alle instructies op. Bewaar deze handleiding voor toekomstig gebruik.
Waarschuwing! Installeer het Solar Panel zodanig dat het niet mogelijk is voor kinderen om via het
paneel in het zwembad te klimmen.
Waarschuwing! Het Solar Panel is bedoeld voor installatie op de grond, naast uw zwembad en
filterpomp. Installatie op het dak of elke andere verhoging is op eigen risico. Een defect
veroorzaakt door montage op elke andere ondergrond dan de grond valt dan ook niet onder de
garantie.
* Het niet opvolgen van de veiligheidsvoorschriften kan leiden tot schade aan het product, ernstige
verwondingen bij u of anderen, of de dood tot gevolg hebben.
* Dit is geen SPEELGOED. Laat kinderen niet alleen in de buurt van dit product. Kinderen mogen dit product
nooit bedienen.
* Loop, zit of leun niet op het solar panel.
* Schakel de filterpomp uit wanneer u bezig bent met de installatie, reiniging of onderhoud van het solar panel.
* Wanneer u de schroefdraadverbindingen van uw zwembad, filterpomp of solar panel losmaakt zorg er dan
voor dat de filterslangen zijn gesloten of geblokkeerd, om het weglopen van water te voorkomen.
* Probeer alle aansluitslangen zoveel mogelijk recht te leggen.
* Bovenstaande veiligheidsinstructies vormen geen volledige lijst van alle mogelijke risico’s en verwondingen.
Eigenaars en gebruikers van het solar panel dienen deze met voorzichtigheid en gezond verstand te
gebruiken.

4
1. Algemene informatie

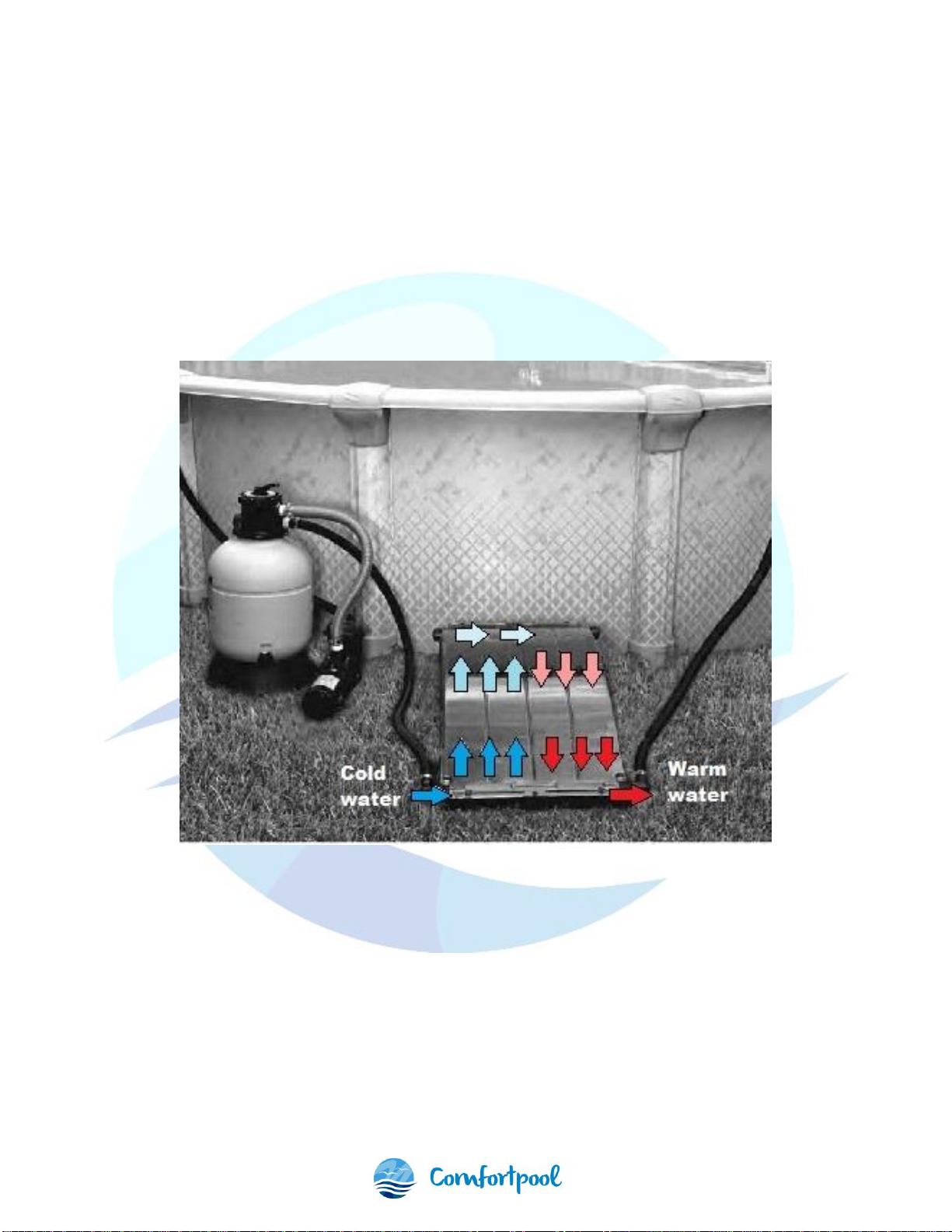

Hoe werkt het Solar Panel?
Water stroomt vanaf de filterpomp van uw zwembad naar de linkerhoek onderaan het solar paneel (de inlaat).
De kracht van de filterpomp stuwt het water via de onderste verzamelbuis omhoog, door de linkerhelft van het
solar paneel. Wanneer het water de bovenkant van het solar paneel bereikt stroomt het via de bovenste
verzamelbuis naar rechts en terug naar beneden door de rechterhelft van het solar paneel. Terwijl het water
door het paneel stroomt wordt het verwarmd door de zon. Het verwarmde water stroomt vervolgens uit de
rechterhoek onderaan het solar paneel (uitlaat) en terug naar je zwembad.

5
Waar plaats ik het Solar Panel?
Plaats het solar panel op een harde, vlakke ondergrond. Kies een plaats waar per dag zo lang mogelijk de volle
zon op schijnt. Het paneel moet doormiddel van de meegeleverde pootjes naar de zon gericht worden. Het solar
panel moet tussen de filterpomp en de inlaat naar het zwembad worden geïnstalleerd. Het solar panel moet
namelijk na de filterpomp worden geplaatst, om vuilophoping in de buizen van het paneel te voorkomen.
Wanneer u tevens een zoutwatersysteem gebruikt dan dient u het solar panel tussen de filterpomp en het
zoutwatersysteem te plaatsen.
Wanneer u besluit het solar panel verder weg van het zwembad en de filterpomp te zetten dan de meegeleverde
slang toelaat, dient u een langere zwembadslang aan te schaffen met een diameter van 38 mm, of 2 slangen
aan te sluiten met behulp van een 38 mm –38 mm koppelstuk (niet inbegrepen). Zorg in dat geval dat u een
slangklem heeft die de slangen aan het koppelstuk bevestigen. Als de aansluitslangen van het solar panel te
breed zijn om op de connectoren naar uw filterpomp en zwembad te passen kunt u de buisverkleiner (32 mm –
38 mm koppelstuk) erop bevestigen.
Wanneer u een Intex zwembad heeft, dient u tevens de Zwembadverwarming Aansluitset aan te schaffen.
OPMERKING: Wanneer het zwembadwater langdurig door het solar panel stroomt terwijl er geen zon op schijnt
kan het water afkoelen in plaats van opwarmen.
Welk gereedschap heb ik nodig?
Het enige gereedschap dat u nodig heeft om het solar panel te installeren is een platte schroevendraaier.
Plaatsing op het dak of andere verhoging
Het solar panel is bedoeld voor plaatsing op degrond, naast uw zwembad enfilterpomp. Montage op een andere
plek, zoals een dak of een andere verhoging, is in principe mogelijk maar wel geheel op eigen risico. Mogelijke
onderdelen die u nodig heeft voor dit soort installaties worden niet meegeleverd met het solar panel. Bovendien

6
vallen defecten die veroorzaakt zijn door montage van het paneel op elke andere ondergrond dan de grond
naast het zwembad niet onder de garantie.
Technische gegevens
Materiaal
- collectoren
- afdekplaat
HDPE
Polycarbonaat
Aansluiting
Ø 38 mm
Afmeting
110 x 69 x 14 cm
Waterinhoud paneel
15 L
Maximale pompcapaciteit*
10.000 l/u
* Wanneer u een filterpomp met een capaciteit van meer dan 10.000 l/u heeft dient u een bypass kit te gebruiken.
Meerdere solar panels
Wanneer u meerdere solar panels wilt plaatsen, dan kunt u deze eenvoudig achter elkaar installeren. Hoe meer
panelen u installeert, hoe sneller uw zwembadwater opwarmt. Hoeveel uw zwembadwater per paneel opwarmt
is nooit exact te zeggen. Dit is namelijk afhankelijk van vele factoren, zoals de zonkracht, de locatie en richting
van het solar panel, de begintemperatuur van het water en de buitentemperatuur. Hieronder ziet u een tabel met
het aantal dagen dat het kost om het zwembadwater 3°C te laten stijgen**.
Zwembadvolume
1 x solar panel
2 x solar panel
3 x solar panel
4 x solar panel
4000 l
1
0,5
0,4
0,25
14.000 l
3,5
1,75
1,3
0,85
19.000 l
4,75
2,4
1,85
1,2
22.000 l
5,5
2,7
2
1,4
** Bovenstaande resultaten zijn gebaseerd op 10 uur direct zonlicht per dag en een buitentemperatuur van 20°C. Het zwembad was
bedekt met een solar cover. De resultaten kunnen variëren als gevolg van weersveranderingen
OPMERKING: Let op dat uw filterpomp genoeg capaciteit heeft voor het aantal solar panels dat u wilt plaatsen.

7

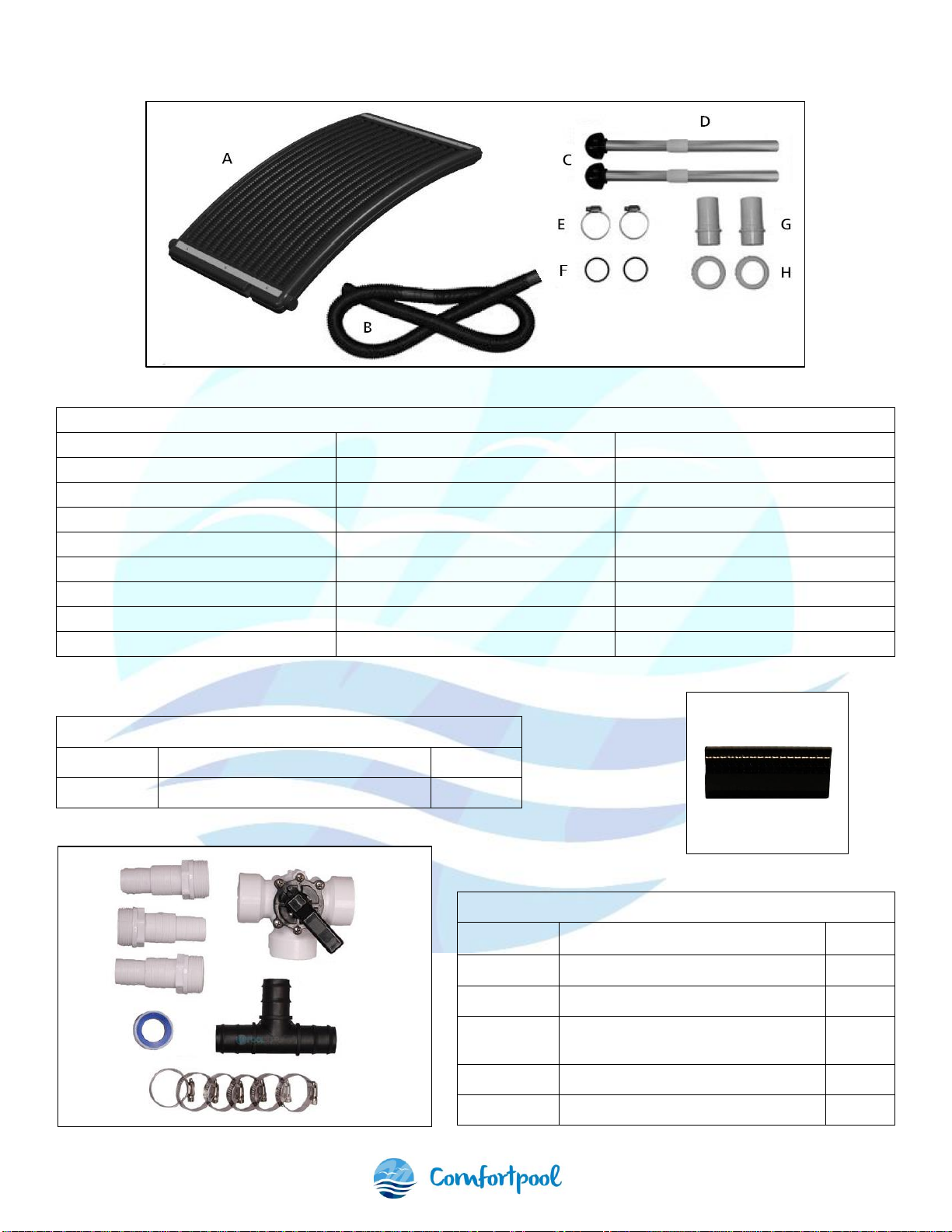

Onderdelenlijst
Solar Panel
Onderdeel
Beschrijving
Aantal
A
Paneel
1
B
Ø 38 mm zwembadslang
1
C
Beschermvoet
2
D
Aluminium pootje
2
E
Ø 38 mm rvs slangklem
2
F
O-ring
2
G
Slangadapter glad
2
H
Ø 38 mm pvc koppelstuk
2
Koppelslang (niet meegeleverd)
Onderdeel
Beschrijving
Aantal
I
Koppelslang
1
Bypass kit (niet meegeleverd)
Onderdeel
Beschrijving
Aantal
L
T-stuk
1
M
Driewegkraan
1
N
Ø 38 mm slangadapter (mannelijk) met
schroefdraad
3
O
Ø 38 mm rvs slangklem
6
P
Teflon tape
1
I
L
M
N
P
O

8
2. Installatie
We raden aan om teflon tape rondom het schroefdraad aan de uiteinden van koppelstukken en
slangadapters te wikkelen.

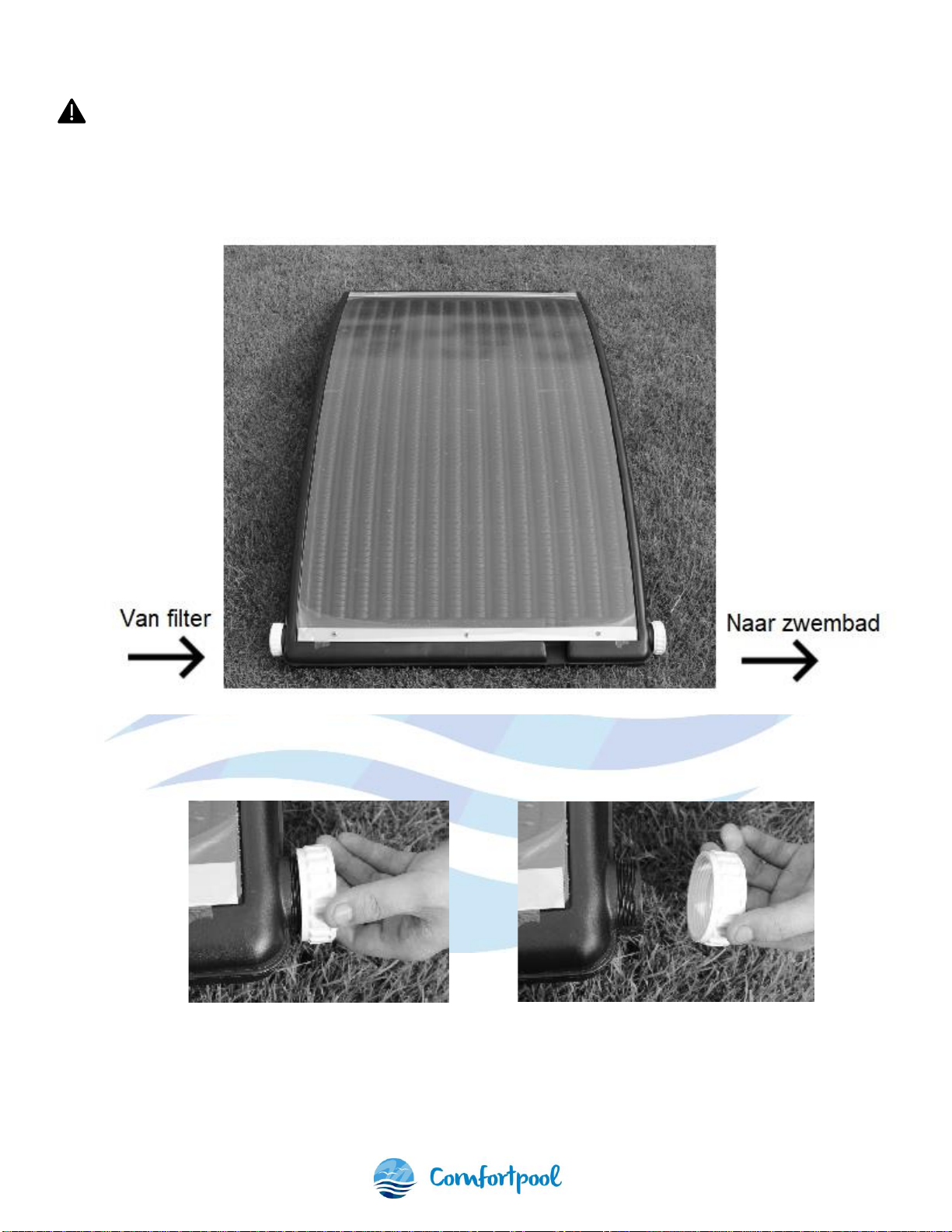

1. Haal het solar panel uit de verpakking.
2. Verwijder de pvc koppelstukken van de inlaat en uitlaat van het paneel.

9
3. Bevestig de O-ring op de slangadapter (glad). Bevestig het koppelstuk en de slangadapter op de inlaat
en uitlaat van het paneel, en draai deze vast.
4. Doe een stop op de inlaat van het zwembad om zo te voorkomen dat er water wegloopt wanneer de
aansluitslang die op het solar panel wordt aangesloten. Bij sommigen zwembadaansluitingen dient u de
kraan dicht te draaien om het weglopen van water te voorkomen.
5. Zorg ervoor dat de filterpomp is uitgeschakeld zodat er geen water uit de filterpomp stroomt wanneer het
solar panel wordt aangesloten.

10
6. Maak de zwembadslang (die van de filterpomp naar het zwembad loopt) los van de inlaat van het
zwembad.
7. Neem het uiteinde van de slang en sluit deze aan op de slangadapter op de inlaat van het solar panel.
Sluit de slangklem met een schroevendraaier.
8. Bevestig de meegeleverde zwembadslang aan de andere kant van het paneel (gemarkeerd met ‘naar
zwembad’), en het andere uiteinde van de slang aan de inlaat van het zwembad. Sluit de slangklemmen
met een schroevendraaier.

11
9. Bevestig de aluminium pootjes (met beschermvoet) op het solar panel.
10. Verwijder het doorzichtige folie van de afdekplaat op het paneel.
OPMERKING: Zorg ervoor dat alle slangaansluitingen goed vastzitten en dat de slangen niet geknikt of te veel
gebogen zijn. Als de slangen lekken, controleer dan of alle onderdelen die O-ringen hebben goed bevestigd zijn
en dat alle aansluitingen goed aangedraaid zijn. Draai de aansluitingen niet té vast.

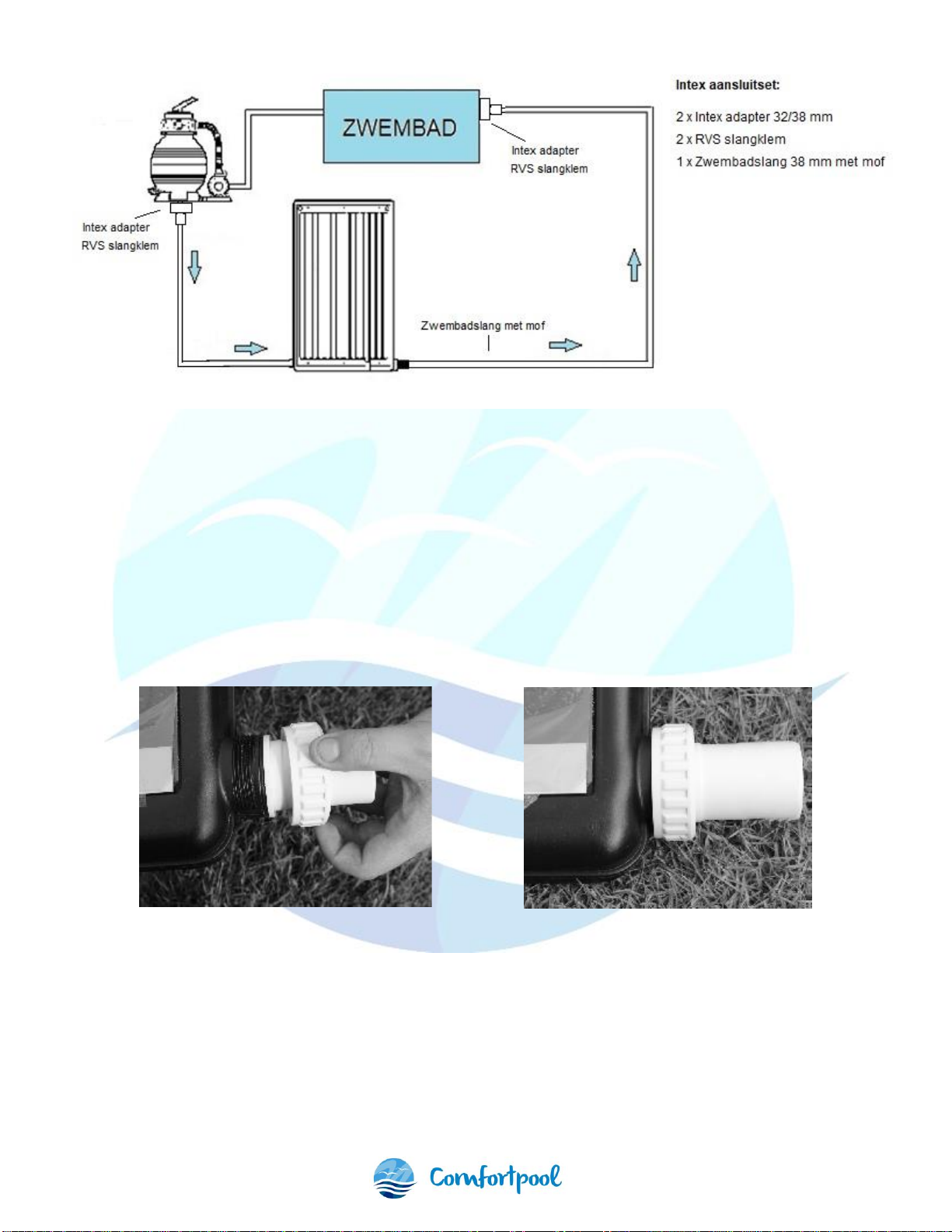

Aansluiting op een Intex zwembad
Wanneer u een Intex zwembad heeft dient u tevens een Zwembadverwarming Aansluitset aan te schaffen. Deze
aansluitset gebruikt u om het solar panel passend aan te sluiten op uw zwembadsysteem. Sluit met behulp van
een Intex adapter en een rvs-slangklem de meegeleverde slang aan op de Intex filterpomp, en sluit deze slang
vervolgens volgens de normale instructies aan op het solar paneel. De slang die van het solar paneel terug naar
het zwembad loopt komt ook uit de Zwembadverwarming Aansluitset. Deze verbindt u vervolgens met de Intex
adapter en een rvs-slangklem op de inlaat naar het zwembad.

12
Installatie van meerdere solar panels
Voor het verwarmen van grote zwembaden kunnen meerdere panelen in serie worden geïnstalleerd zodat het
zwembadwater sneller opwarmt. Om de verschillende panelen aan elkaar te koppelen gebruikt u de koppelslang
(apart te bestellen). Deze korte rubberen slang gebruikt u om de panelen aan de onderkant met elkaar te
verbinden.
1. Gebruik de gladde slangadapter om de uitlaat en inlaat van de solar panels aan elkaar te koppelen.

13
2. Bevestig de korte rubberen slang aan de uitlaat van het eerste solar panel naar de inlaat van het
tweede solar panel. Gebruik twee slangklemmen om deze vast te zetten.
Bypass kit
Het gebruik van een bypass verlaagt de waterdruk in het solar panel, wat de levensduur van het paneel verlengt.
De bypass heeft geen invloed op het functioneren van het solar panel.
We raden aan om teflon tape rondom het schroefdraad aan de uiteinden van koppelstukken en
slangadapters te wikkelen
1. Zorg ervoor dat de filterpomp is uitgeschakeld zodat er geen water uit de filterpomp stroomt wanneer het
solar panel en de bypass worden aangesloten.
2. De driewegkraan moet tussen het solar panel en de filterpomp worden gemonteerd, het T-stuk tussen
het solar panel en het zwembad.

14

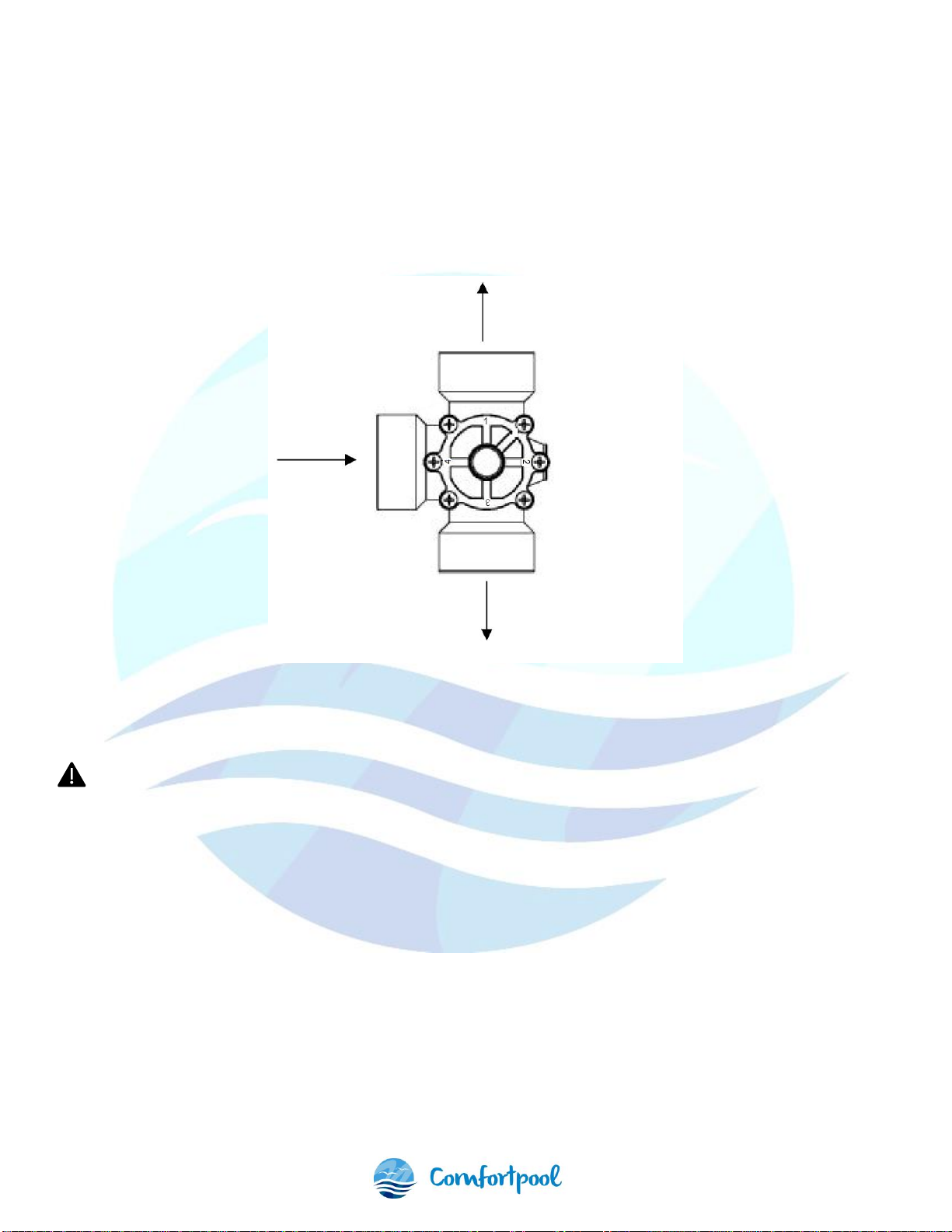

Instructies voor de driewegkraan
De hendel op de driewegkraankan de waterstroom aanpassen. № 4 is voor de waterinstroom, № 1 is verbonden
met het solar panel.
- Bij een filterpomp van 0,25 –0,75 pk kunt u het beste de hendel in de № 2 positie plaatsen.
- Bij een filterpomp van meer dan 0,75 pk kunt u het beste de hendel in de № 5 positie plaatsen.
- Bij een filterpomp van minder dan 0,25 pk kunt u het beste de hendel in de № 3 positie plaatsen.
3. Winterklaar maken
Laat uw solar panel volledig leeglopen om deze winterklaar te maken. Vorstschade valt niet onder
de garantie. U moet, net als bij uw andere zwembadapparatuur, al het water uit het solar panel en
alle bijbehorende aansluitingen laten lopen.
Wij adviseren om het solar panel en alle bijbehorende onderdelen op een warme, droge plek op te bergen.

15
4. Probleemoplossing
Problemen
Mogelijkheden / oplossingen
Solar panel lijkt het zwembad niet te verwarmen
- Controleer of het water door het solar panel
stroomt door de stroming bij de inlaat van het
zwembad te checken.
- Kijk naar het weer, is het bewolkt of
regenachtig geweest?
- Gebruik ’s nachts een solar cover op het
zwembad om warmteverlies te voorkomen.
- U heeft misschien qua zwembadinhoud een
tweede solar panel nodig.
Er blijven bubbels uit de zwembadinlaat komen
- Controleer de aansluitingen op lekken
- Controleer de stroomsnelheid
- Controleer de buizen op lekken of
verstoppingen
Solar panel lekt
- Controleer of de aansluitingen en
slangklemmen allemaal stevig vast zitten en
niet kapot zijn.

16
5. Garantie
Hartelijk dank voor de aanschaf van ons Solar Panel. Wij garanderen dat alle onderdelen vrij zijn van
fabricagefouten in materiaal en afwerking voor een periode van 2 jaar vanaf de aankoopdatum.
Deze garantie beperkt zich tot de eerste koper en is niet overdraagbaar. De aansprakelijkheid van Comfortpool
zal nooit de reparatie of vervanging van defecte onderdelen te boven gaan, en zal geen kosten omvatten voor
arbeid om een defect onderdeel te verwijderen en opnieuw te installeren, noch het transport van en naar de
fabriek of leverancier, noch enig ander materiaal dat nodig is voor het uitvoeren van een eventuele reparatie.
Deze garantie geldt niet voor defecten of storingen als gevolg van onderstaande:
1. Het incorrect installeren, gebruiken of onderhouden van het product, zoals beschreven staat in de
“Installatie- & gebruikershandleiding” die geleverd is bij dit product.
2. Het vakmanschap van elke installateur van dit product.
3. Misbruik, aanpassingen, ongevallen, brand, overstroming, blikseminslag, knaagdieren, ongedierte,
insecten, nalatigheid of overmacht.
4. Vuil, vallende bladeren, bevriezing of andere omstandigheden die onvoldoende watercirculatie
veroorzaken.
5. Het gebruik van niet-geautoriseerde onderdelen of accessoires bij dit product.
Beperkte aansprakelijkheid
Dit is de enige garantie die uitgegeven is door Comfortpool. Comfortpool verleent geen andere garantie of
voorwaarden, hetzij schriftelijk of mondeling, en wijst uitdrukkelijk alle garanties en voorwaarden af die niet in
deze garantieverklaring zijn opgenomen. Wij sluiten alle aansprakelijkheid uit voor indirecte, incidentele, gevolg-
of punitieve schade voor het schenden van een expliciete of implicietegarantie. Deze garantie geeft u specifieke
wettelijke rechten, welke kunnen verschillen per land.
Voor meer informatie of garantieaanvragen, neem contact op met de leverancier.

17
SAFETY WARNINGS......................................................................................................................................18
1. GENERAL INFORMATION........................................................................................................................19
How it works: ..................................................................................................................................................................................19
Where do I place the solar panel? ...................................................................................................................................................20
What tools do I need? .....................................................................................................................................................................20
Installation on the roof or other structure.......................................................................................................................................20
Technical details..............................................................................................................................................................................21
Multiple solar panels.......................................................................................................................................................................21
Parts list ..........................................................................................................................................................................................22
2. INSTALLATION .........................................................................................................................................23
Connecting the panel to an Intex pool.............................................................................................................................................26
Installation of multiple solar panels ................................................................................................................................................27
Bypass kit ........................................................................................................................................................................................28
Manual for three-way valve ............................................................................................................................................................29
3. WINTERIZATION.....................................................................................................................................29
4. TROUBLESHOOTING.............................................................................................................................30
5. WARRANTY...............................................................................................................................................31
Thank you for purchasing a Comfortpool Solar Panel. The solar panel has been engineered and manufactured
according to our highest standards for dependability, durability, ease of operation and safety. Follow the
instructions in this manual and the solar panel will heat your pool for many years to come.
To retain as much of the heat generated by the solar panel, we advise you to cover your pool at night, or when
it is not being used, with a Comfortpool Solar Cover.

18
Safety warnings
Please read this manual carefully before installing and using the solar panel, and follow all
instructions. Keep this manual for future use.
Warning! Position the solar panel so that it does not provide access to the pool for children.
Warning! The solar panel is intended for installation on the ground, next to your pool and filter
pump. Installation on a roof or any other structure is at your own risk. A defect caused by
installation on the roof or any other structure is therefore not covered by warranty.
* Failure to followthe safety instructions may result in damage to the product, serious injuries to you and others,
or death.
* This is not a TOY. Do not leave children alone and unsupervised around the solar panel. Children are not
allowed to operate this product.
* Do not walk, sit or lean on the solar panel.
* Make sure the pump is switched off before installing, cleaning or maintaining the solar panel.
* When loosening any threaded connections on your filter, pump or pool, be sure that the filter hoses are closed
or blocked to prevent water flow.
* Please try to keep all the connection hoses straight
* Above warnings and cautions are not intended to incorporate all possible instances for risks and/or severe
injuries. Owners and users of the solar panel should always exercise caution and common sense when
utilizing the product.

19
1. General information
How it works:
Water flows from your pool’s filter into the bottom left corner (inlet) of the solar heater. The power of the filter
pump forces the water through the lower header pipe of the solar heater and up through the left half of the unit.
When the water reaches the solar heater upper header pipe, it flows to the right and back down through the right
half of the solar heater. As the water travels through the solar heater, it is heated by the sun. The heated water
then flows out of the bottom right corner (outlet) of the solar heater and back to your pool.

20
Where do I place the solar panel?
Place the solar panel on a hard, level surface. Install the solar panel on the ground in a location where it will
receive at least 6 hoursof direct sunlight aday.The unit should be angled toward the sun using the legs provided.
The solar panel is to be installedbetween thefilter pump and the pool water inlet. The solar panel must be placed
after the filter to prevent buildup of dirt and debris in the tubing. If you are using a saltwater system the solar
panel must be placed between the filter pump and the saltwater system.
If the solar panel needs to be further from the filter pump than the hoses allow, you may need to purchase a
longer hose with 1½”diameter openings, or connect 2 hoses together using a 1½”-1½” coupler (not included).
In this case make certain you have two hose damps to secure the hoses to the coupler. If the hoses are too wide
to fit the hose connector, put the 1¼”-1½” tube reducer on the hose connector and continue.
If you have an Intex pool, you will need to purchase the Solar Heating Connection Kit.
NOTE: If pool water continuously flows through the solar panel while the sun is not shining, the pool water will
cool off instead of heat up.
What tools do I need?
All you need to install the solar panel is a flat head screwdriver.
Installation on the roof or other structure
The solar panel is intended for installation on the ground, next to your pool and filter pump. Installation on a roof
or any other structure is possible, but completely at your own risk. Possible parts that you may need for this kind
of installation are not included with the solar panel. A defect caused by installation on the roof or any other
structure is not covered by warranty.
