COMFORTPOOL CP-80021 User manual

SOLAR PANEL
Installatie- & gebruikershandleiding
SOLAR PANEL
Installation & Operation Manual

2
VEILIGHEIDSVOORSCHRIFTEN.....................................................................................................................3
1. ALGEMENE INFORMATIE........................................................................................................................4
Hoe werkt het Solar Panel?..................................................................................................................................................4
Waar plaats ik het Solar Panel?...........................................................................................................................................5
Plaatsing op het dak of andere verhoging .........................................................................................................................6
Technische gegevens...........................................................................................................................................................6
Meerdere solar panels ..........................................................................................................................................................6
2. ONDERDELEN ...........................................................................................................................................7
3. INSTALLATIE..............................................................................................................................................8
Aansluiting op een Intex zwembad ...................................................................................................................................11
Installatie van meerdere solar panels...............................................................................................................................11
Bypass kit ............................................................................................................................................................................11
Instructies voor de driewegkraan......................................................................................................................................12
4. WINTERKLAAR MAKEN...........................................................................................................................13
5. PROBLEEMOPLOSSING..........................................................................................................................13
6. GARANTIE.................................................................................................................................................14
Bedankt voor uw aankoop van het Comfortpool Solar Panel. Het solar panel is ontworpen en gefabriceerd
volgens onze hoogste normen voor betrouwbaarheid, duurzaamheid, gebruiksgemak en veiligheid. Volg de
instructies uit de handleiding op en u zult jarenlang kunnen genieten van een verwarmd zwembad.
Om zoveel mogelijk van de warmte die gegenereerd wordt door het solar panel te behouden raden wij aan om
‘s nachts, of wanneer u het zwembad niet gebruikt, uw zwembad af te dekken met een Comfortpool Solar
Cover.

3
Veiligheidsvoorschriften
Lees de handleiding zorgvuldig door vóór de montage en het gebruik van het solar panel, en volg
alle instructies op. Bewaar deze handleiding voor toekomstig gebruik.
Waarschuwing! Installeer het Solar Panel zodanig dat het niet mogelijk is voor kinderen om via
het paneel in het zwembad te klimmen.
Waarschuwing! Het Solar Panel is bedoeld voor installatie op de grond, naast uw zwembad en
filterpomp. Installatie op het dak of elke andere verhoging is op eigen risico. Een defect
veroorzaakt door montage op elke andere ondergrond dan de grond valt dan ook niet onder de
garantie.
* Het niet opvolgen van de veiligheidsvoorschriften kan leiden tot schade aan het product, ernstige
verwondingen bij u of anderen, of de dood tot gevolg hebben.
* Dit is geen SPEELGOED. Laat kinderen niet alleen in de buurt van dit product. Kinderen mogen dit product
nooit bedienen.
* Loop, zit of leun niet op het solar panel.
* Schakel de filterpomp uit wanneer u bezig bent met de installatie, reiniging of onderhoud van het solar
panel.
* Wanneer u de schroefdraadverbindingen van uw zwembad, filterpomp of solar panel losmaakt zorg er dan
voor dat de filterslangen zijn gesloten of geblokkeerd, om het weglopen van water te voorkomen.
* Probeer alle aansluitslangen zoveel mogelijk recht te leggen.
* Bovenstaande veiligheidsinstructies vormen geen volledige lijst van alle mogelijke risico’s en verwondingen.
Eigenaars en gebruikers van het solar panel dienen deze met voorzichtigheid en gezond verstand te
gebruiken.

4
1. Algemene informatie
Hoe werkt het Solar Panel?
Het Solar Panel is een zwembad-zonneverwarmingsapparaat dat op het zwembadfiltratiesysteem wordt
aangesloten. Het solar paneel verwarmt het zwembadwater door zonlicht te absorberen. Raadpleeg de
onderstaande afbeelding voor de stroomrichting van het zwembadwater tijdens het gebruik. Het water stroomt
uit het zwembad, komt de filterpomp binnen en stroomt van daaruit naar het paneel waar het rond stroomt. Het
solar paneel absorbeert de warmte van de zon, waardoor de interne waterstroom wordt verwarmd, en
vervolgens stroomt het water het paneel uit en keert terug naar het zwembad om de temperatuur van het
zwembadwater te verwarmen.
OPMERKING: Wanneer het zwembadwater langdurig door het solar panel stroomt terwijl er geen zon op
schijnt kan het water afkoelen in plaats van opwarmen.
Filterpomp
Solar Panel
Zwembad
Koud
water
Warm
water

5
Waar plaats ik het Solar Panel?
1. Het zonnepaneel moet op een harde, vlakke ondergrond worden geïnstalleerd.
2. Kies een plaats waar per dag zo lang mogelijk de volle zon op schijnt.
3. Stel de aluminium voetjes af om het oppervlak van het paneel naar de zon te kantelen.
4. Installeer het zonneverwarmingspaneel ver genoeg van het zwembad om te voorkomen dat kinderen via
het paneel het zwembad in klimmen. .
5. Het solar panel moet tussen de filterpomp en de inlaat naar het zwembad worden geïnstalleerd. Het solar
panel moet namelijk na de filterpomp worden geplaatst, om vuilophoping in de buizen van het paneel te
voorkomen. Wanneer u tevens een zoutwatersysteem gebruikt dan dient u het solar panel tussen de
filterpomp en het zoutwatersysteem te plaatsen.
6. Schakel het filtersysteem altijd uit wanneer u het zonnepaneel installeert, bedient of onderhoudt.
7. Zorg bij het losdraaien van de filter, de pomp of andere verbindingen dat de filterslang gesloten of
geblokkeerd is.
8. Alle verbindingsslangen moeten open worden gehouden om ervoor te zorgen dat de slang niet ernstig
geknikt of gebogen wordt.
9. Zorg ervoor dat alle slangen stevig zijn aangesloten. Als de slang lekt, controleer dan of alle onderdelen
met O-ringen zijn aangesloten en vastgedraaid.
Wanneer u besluit het solar panel verder weg van het zwembad en de filterpomp te zetten dan de
meegeleverde slang toelaat, dient u een langere zwembadslang aan te schaffen met een diameter van 38 mm,
of 2 slangen aan te sluiten met behulp van een 38 mm –38 mm koppelstuk (niet inbegrepen). Zorg in dat
geval dat u een slangklem heeft die de slangen aan het koppelstuk bevestigen. Als de aansluitslangen van het
solar panel te breed zijn om op de connectoren naar uw filterpomp en zwembad te passen kunt u de
buisverkleiner (32 mm –38 mm koppelstuk) erop bevestigen.
Wanneer u een Intex zwembad heeft, dient u tevens de Zwembadverwarming Aansluitset aan te schaffen.

6
Plaatsing op het dak of andere verhoging
Het solar panel is bedoeld voor plaatsing op de grond, naast uw zwembad en filterpomp. Montage op een
andere plek, zoals een dak of een andere verhoging, is in principe mogelijk maar wel geheel op eigen risico.
Mogelijke onderdelen die u nodig heeft voor dit soort installaties worden niet meegeleverd met het solar panel.
Bovendien vallen defecten die veroorzaakt zijn door montage van het paneel op elke andere ondergrond dan
de grond naast het zwembad niet onder de garantie.
Technische gegevens
Waterinhoud paneel
3 L
Maximale waterdruk*
3 bar
Aansluiting
Ø 38 mm
Afmeting doos
121 x 8 x 69 cm
Gewicht
6 kg
* Wanneer u een filterpomp met hoge pompcapaciteit dient u een bypass kit te gebruiken om te voorkomen dat de max. waterdruk
meer dan 3 bar wordt.
Meerdere solar panels
Wanneer u meerdere solar panels wilt plaatsen, dan kunt u deze eenvoudig achter elkaar installeren. Hoe
meer panelen u installeert, hoe sneller uw zwembadwater opwarmt. Hoeveel uw zwembadwater per paneel
opwarmt is nooit exact te zeggen. Dit is namelijk afhankelijk van vele factoren, zoals de zonkracht, de locatie
en richting van het solar panel, de begintemperatuur van het water en de buitentemperatuur. Hieronder ziet u
een tabel met het aantal dagen dat het kost om het zwembadwater 3°C te laten stijgen**.
Zwembadvolume
1 x solar panel
2 x solar panel
3 x solar panel
4 x solar panel
4000 l
1
0,5
0,4
0,25
14.000 l
3,5
1,75
1,3
0,85
19.000 l
4,75
2,4
1,85
1,2
22.000 l
5,5
2,7
2
1,4
** Bovenstaande resultaten zijn gebaseerd op 10 uur direct zonlicht per dag en een buitentemperatuur van 20°C. Het zwembad was
bedekt met een solar cover. De resultaten kunnen variëren als gevolg van weersveranderingen
OPMERKING: Let op dat uw filterpomp genoeg capaciteit heeft voor het aantal solar panels dat u wilt plaatsen.

7

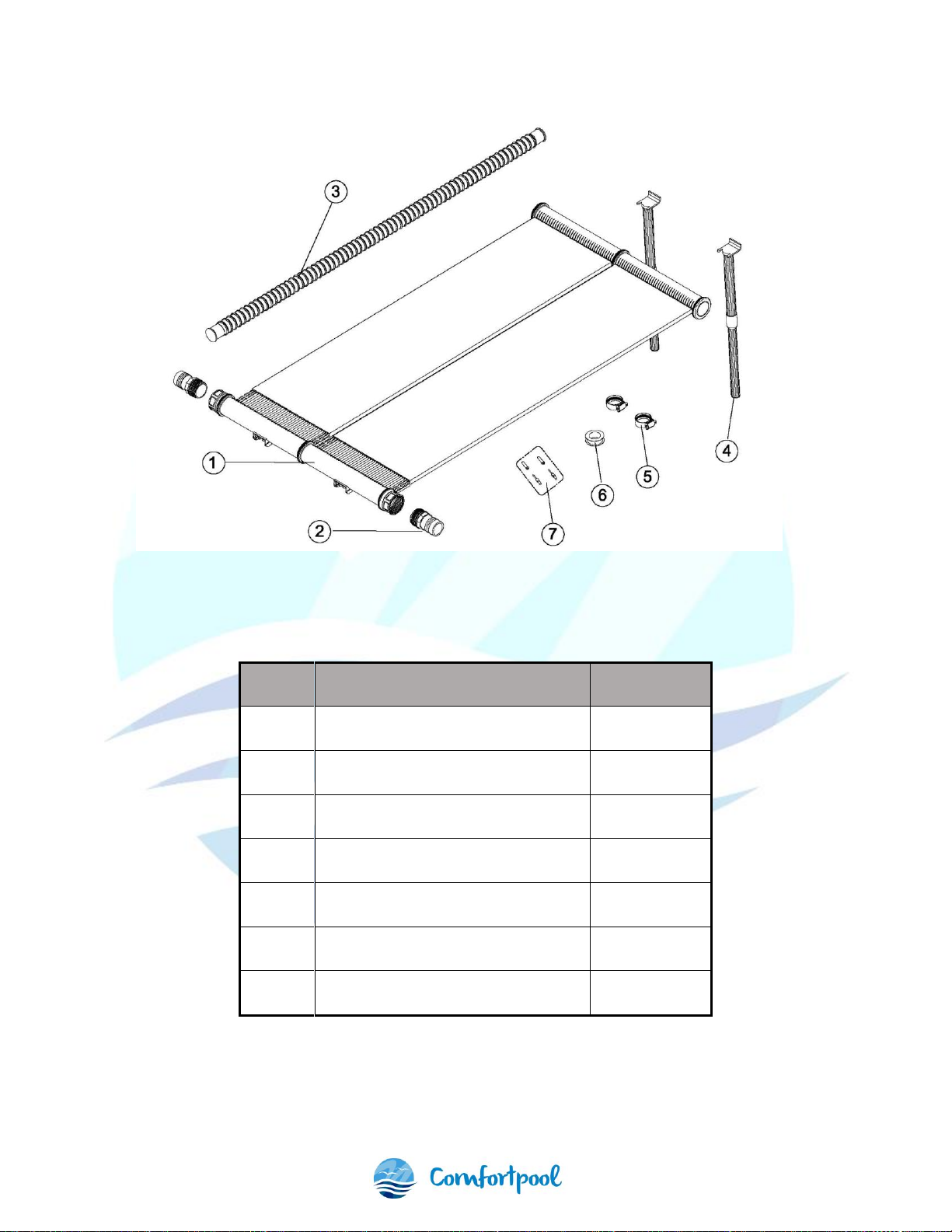

2. Onderdelen
Nr.
Omschrijving
Aantal
1
Solar paneel
1
2
Connector
2
3
Ø 38 mm zwembadslang
1
4
Aluminium poot
2
5
Ø 38 mm rvs slangklem
2
6
Teflon tape
1
7
Lekkage reparatiekit
1

8
3. Installatie
We raden aan om teflon tape rondom het schroefdraad aan de uiteinden van koppelstukken en
slangadapters te wikkelen.

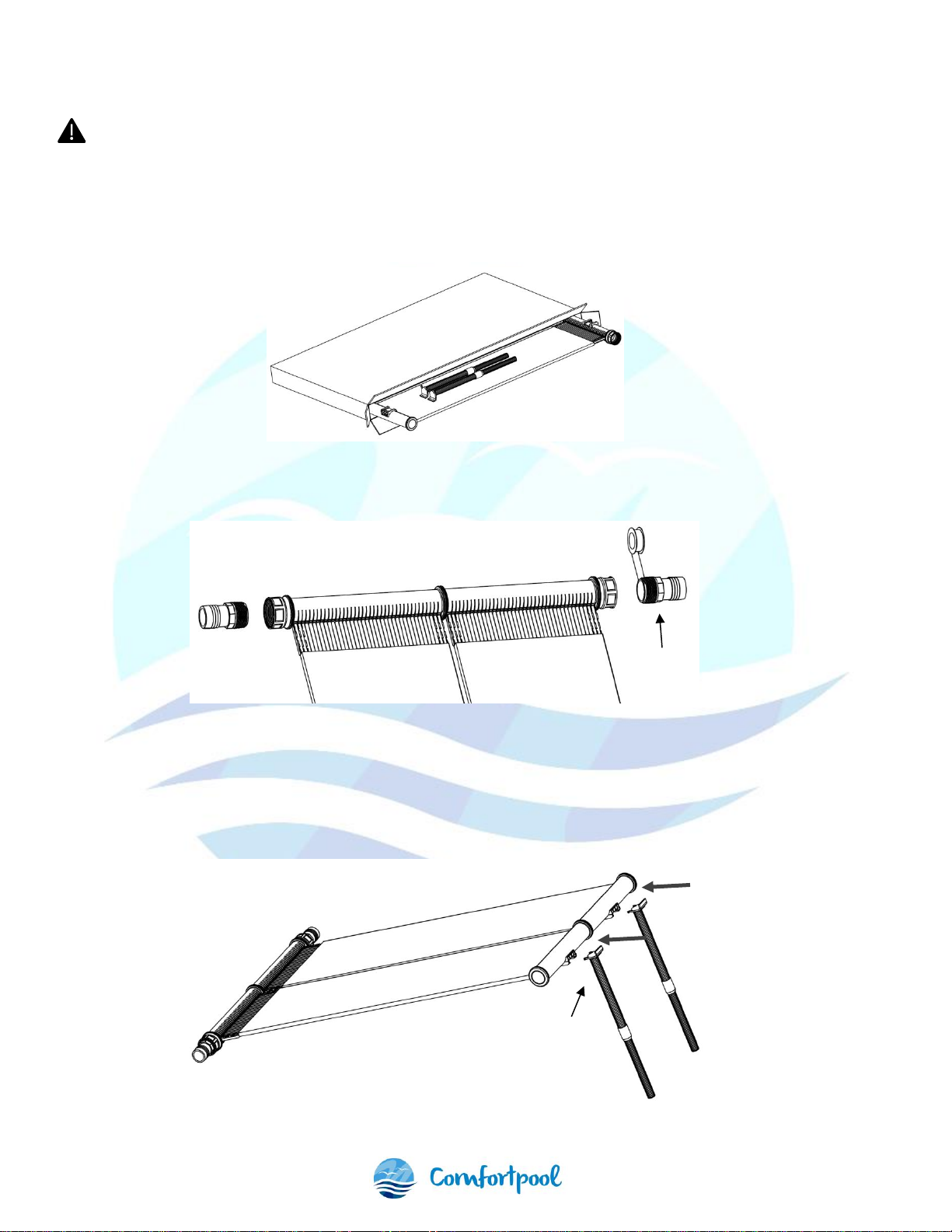

1. Haal het solar panel en de accessoires uit de verpakking.
2. Omwikkel de connector met teflontape en schroef deze in de waterinlaat en -uitlaat
3. Installeer de aluminium poten in de sleuf op de behuizing (zie onderstaande afbeelding), duw ze met de
hand naar het einde tot u een “klik” hoort.
Connector
Aluminium poten

9
4. Plaats het paneel in de juiste positie en pas de lengte van de aluminium poten aan.
Opmerking: Houd het uiteinde van de kleine aluminium buis met uw hand vast, draai deze linksom, trek
vervolgens de aluminium buis op de juiste lengte, draai met de klok mee en vergrendel de aluminium buis.

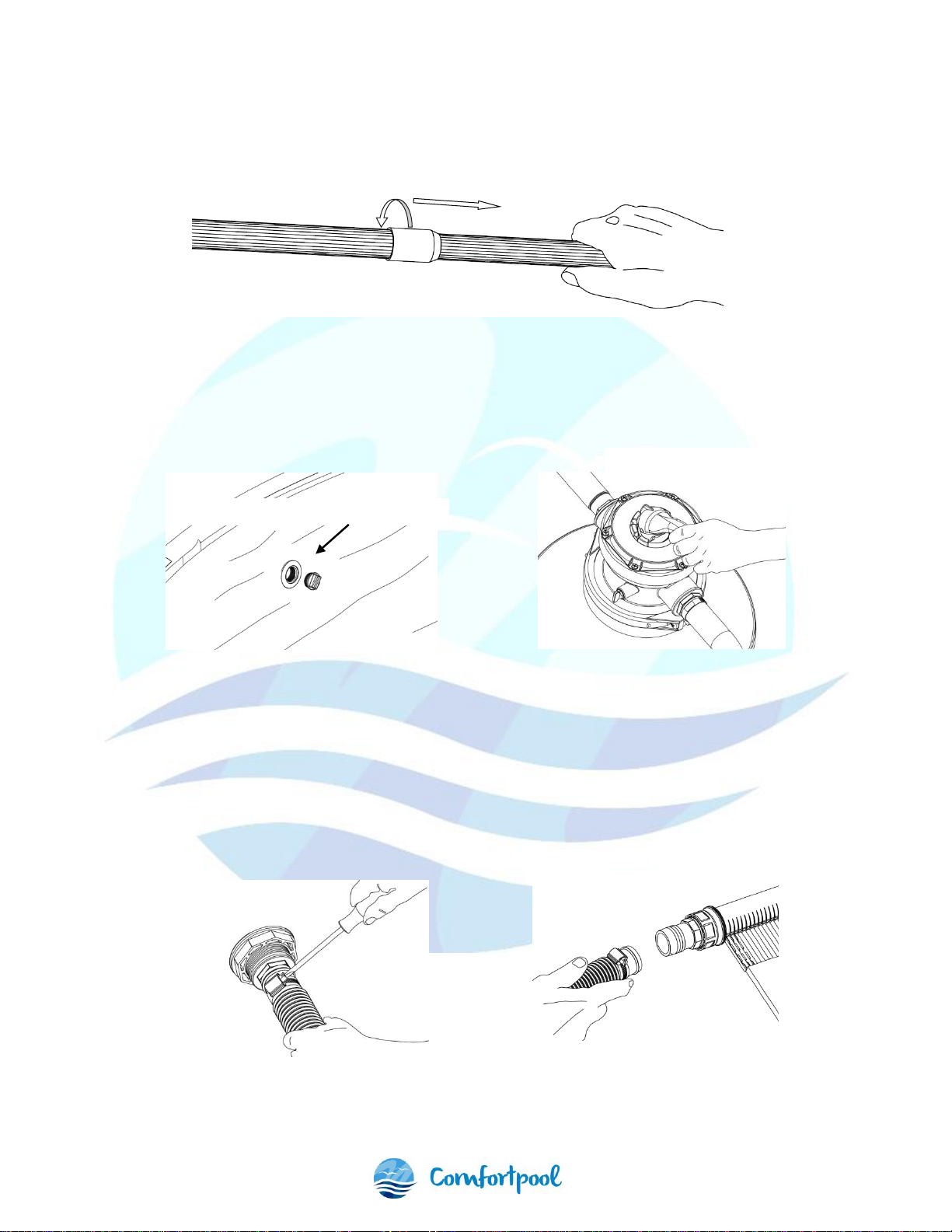

5. Schakel de stroomtoevoer naar de filterpomp uit, sluit de zwembadinlaat af en sluit de systeemafsluiter
op de filterpomp om ervoor te zorgen dat er geen water naar buiten stroomt wanneer u de slang
loskoppelt van het zwembad.
6. Verwijder de originele zwembadslang uit de terugstroom naar het zwembad, sluit deze aan op de
waterinlaat van het zonnepaneel, plaats de roestvrijstalen slangklem en draai deze vast.
Opmerking: de waterinlaat- en uitlaatuiteinden van het solar panel zijn uitwisselbaar. Gebruikers kunnen hierin
hun eigen keuze maken op basis van de zwembadopstelling.
Sluit de zwembadinlaat af met een stop
Sluit de afsluiter op de filterpomp
Ontkoppel de slang
Waterinlaat

10

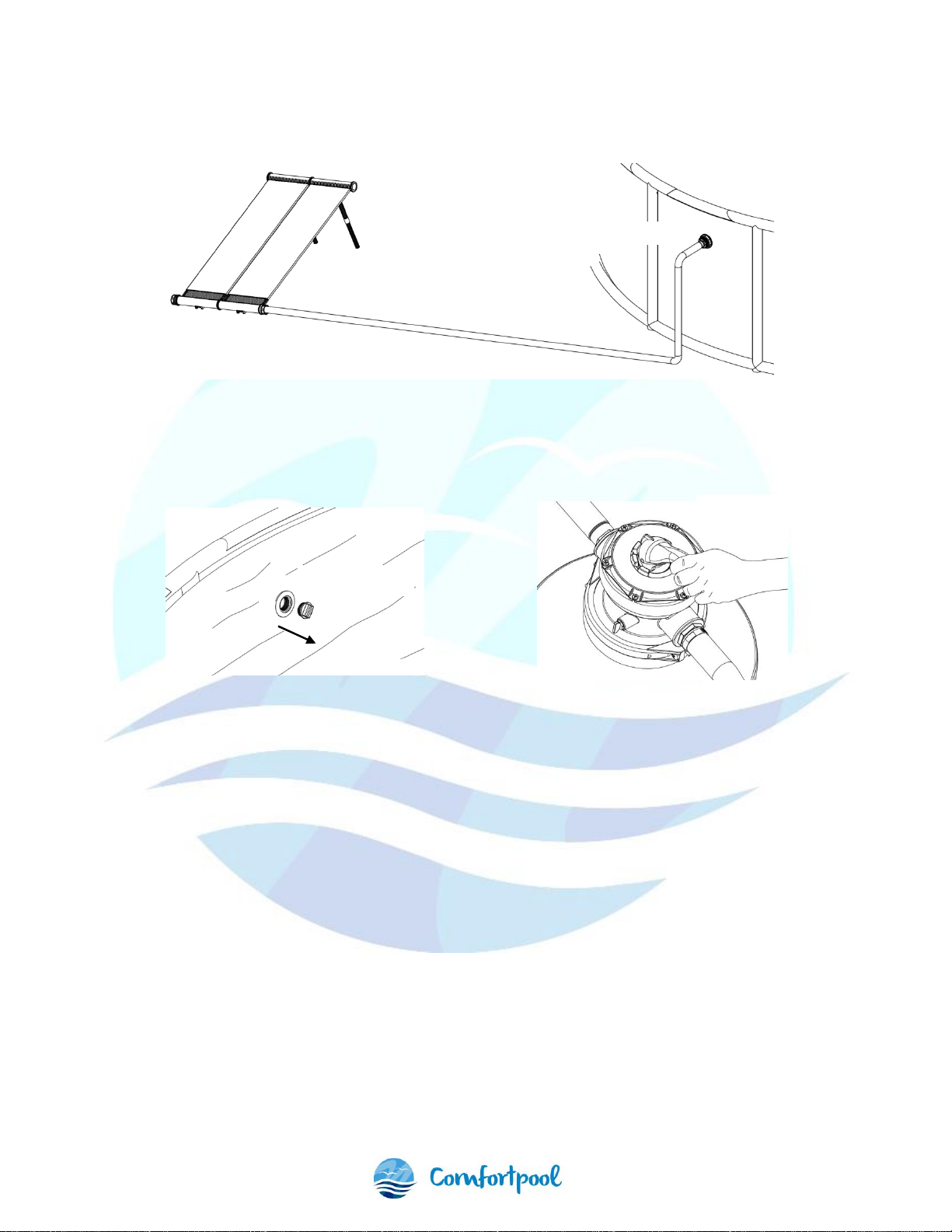

7. Sluit het ene uiteinde van de bijpassende slang aan op de wateruitlaat van het solar panel en sluit het
andere uiteinde aan op de retourwaterinlaat van het zwembad, zet de roestvrijstalen slangklem erop en
draai deze vast.
8. Verwijder de plug uit de waterinlaat van het zwembad, zet de afsluiter van de filterpomp open en zorg
ervoor dat de waterstroom vrij door alle leidingen loopt.
9. Steek de stekker in het stopcontact en start het filtersysteem zodat het water begint te circuleren, het
solar panel begint te werken en het zwembadwater wordt verwarmd.
OPMERKING: Zorg ervoor dat alle slangaansluitingen goed vastzitten en dat de slangen niet geknikt of te veel
gebogen zijn. Als de slangen lekken, controleer dan of alle onderdelen die O-ringen hebben goed bevestigd
zijn en dat alle aansluitingen goed aangedraaid zijn. Draai de aansluitingen niet té vast.
Verwijder de stop
Wateruitlaat
Retourinlaat zwembad
Open de afsluithendel
van de filterpomp
