Votre M740
Un nouveau poste téléphoni ue vient de vous être installé.
Votre poste numéri ue M740 vous donne accès à tous les services et fonctionnalités associés aux
systèmes des gammes M6500 IP PBX et Succession 6500.
Votre poste numéri ue M740 est un outil à la fois complet et performant, mais aussi, simple
et rapide d’utilisation grâce à :
- un journal des appels reçus (50 appels) et un journal des appels émis (10 appels),
- un voyant message,
- la présentation du nom des correspondants associée à un répertoire privé de
20 numéros,
- un ensemble de 10 touches mémoires (programmation de numéros ou de fonctions),
- un afficheur associé à un navigateur,
- une fonction secret.
Important !
La disponibilité de certaines fonctions décrites dans ce guide peut dépendre de la version ou
de la configuration de votre système.
Afin de situer très rapidement la version de système au uel est raccordé votre poste, nous vous
conseillons le test suivant (après raccordement du poste).
Pour situer la version
logicielle du système :
- Appuyez sur la touche .
Soit votre afficheur vous propose d’accéder au répertoire
privé. Les indications et facilités supplémentaires,
portées dans ce guide sur fond bleu vous concernent
tout particulièrement.
Dans le cas contraire (l’afficheur invite à composer un
numéro abrégé personnel), les facilités décrites sur fond
bleu dans ce guide ne sont pas disponibles avec la
version actuelle de votre système.
En cas de doute, nous vous conseillons de consulter votre
exploitant système.
Remar ue : ce document présente les codes standards d’accès aux
diverses fonctions. Toutefois, ces accès peuvent être personnalisés
par l’exploitant (exemple, la fonction interception d appel : accès
standard par - accès personnalisé par ).
Si c’est le cas, votre exploitant système se chargera d’indi uer dans
les espaces réservés, les codes d’accès spécifi ues à ces fonctions.
Pour une meilleure connaissance de votre poste, nous vous invitons à consulter les fonctions
détaillées sur le site web www.eads-telecom.com
Guide de l utilisateur du M740
2
_
ou 541
Intercepter un appel
destiné à un poste
de votre groupe
REPERT. PRIVE

Description de votre M740
3

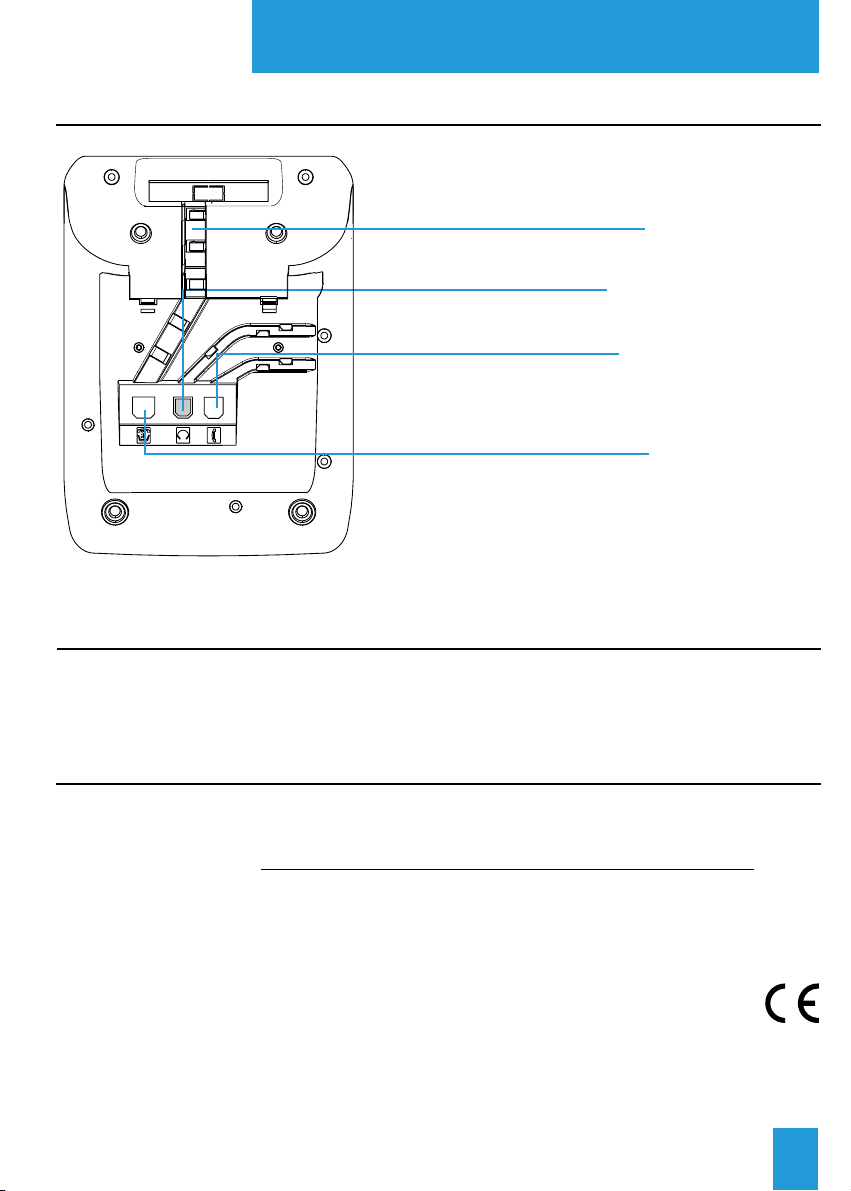

Prise de raccordement du
cordon combiné
Prise de raccordement du
cordon de ligne
Raccordements
Prise de raccordement du
micro-cas ue*
(sous opercule à enlever)
* ccessoires pour le M740
Le M740 est conçu pour supporter des éléments proposés en option (micro-cas ue, kit
d’installation murale). Consultez votre exploitant système.
Attention - Ne pas installer l’appareil dans une pièce humide, ni à proximité d’un point d’eau.
Cet appareil doit être utilisé à une température comprise entre 5 °C et 45 °C.
Raccordement téléphonique - Cet appareil ne peut être raccordé sur un réseau public.
Ce poste téléphoni ue est prévu pour fonctionner avec un système de commutation privé, des
gammes M6500 IP PBX et Succession 6500.
Les tensions présentes sur ce réseau sont classées TRT1 (Tension Réseau Téléphoni ue) au sens
de la norme EN 60-950.
Marquage CE - Il atteste de la conformité des produits aux normes
applicables conformément à la Directive R&TTE 1999/5/CE.
Entretien - Utilisez un chiffon humidifié à l’eau légèrement savonneuse puis essuyez avec un
chiffon sec. N’utilisez ni solvant, ni produit ménager, votre poste gardera ainsi son aspect neuf.
Conseils et sécurité
Gorge du cordon de ligne
en position bureau

Description de votre M740
4
Clavier alphanuméri ue
Ensemble touches programmables
et afficheur d’icones
Afficheur : composé d’une ligne d’information (état du
poste, identité du correspondant, comptes rendus d’acceptation
ou de refus de facilité...).
Au repos, l’afficheur indi ue la date et l’heure.
Des icones associés indi uent les choix accessibles par le
navigateur.
10 touches programmables (symbolisées dans ce guide
par ) : pour mémoriser
- les numéros de vos correspondants réguliers,
- les fonctions ue vous utilisez le plus souvent.
Icones associés aux touches programmables - permettent
de visualiser l’état de la ligne ou de la fonction programmée :
- appel entrant,
- correspondant en attente,
- poste en ligne ou fonction activée,
- ligne libre/fonction désactivée.
Clavier alphanumérique : permet de
- composer les numéros,
- saisir du texte et rechercher par son nom, un correspondant
du répertoire privé.

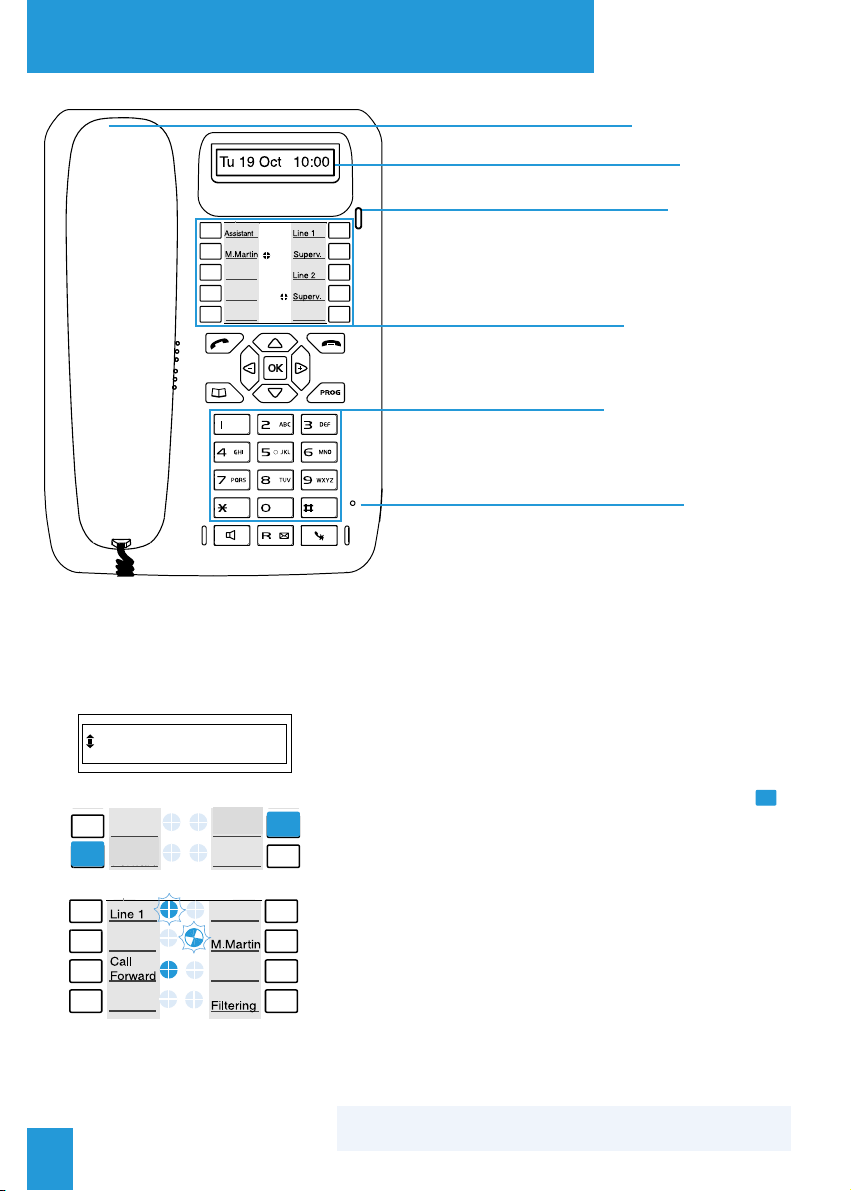

Combiné téléphoni ue
Afficheur
Voyant message
(Signalisation appel entrant et
notification message)
Microphone
(mode mains libres)
REPERT. PRIVE
M. Martin
Renvoi

Description de votre M740
5

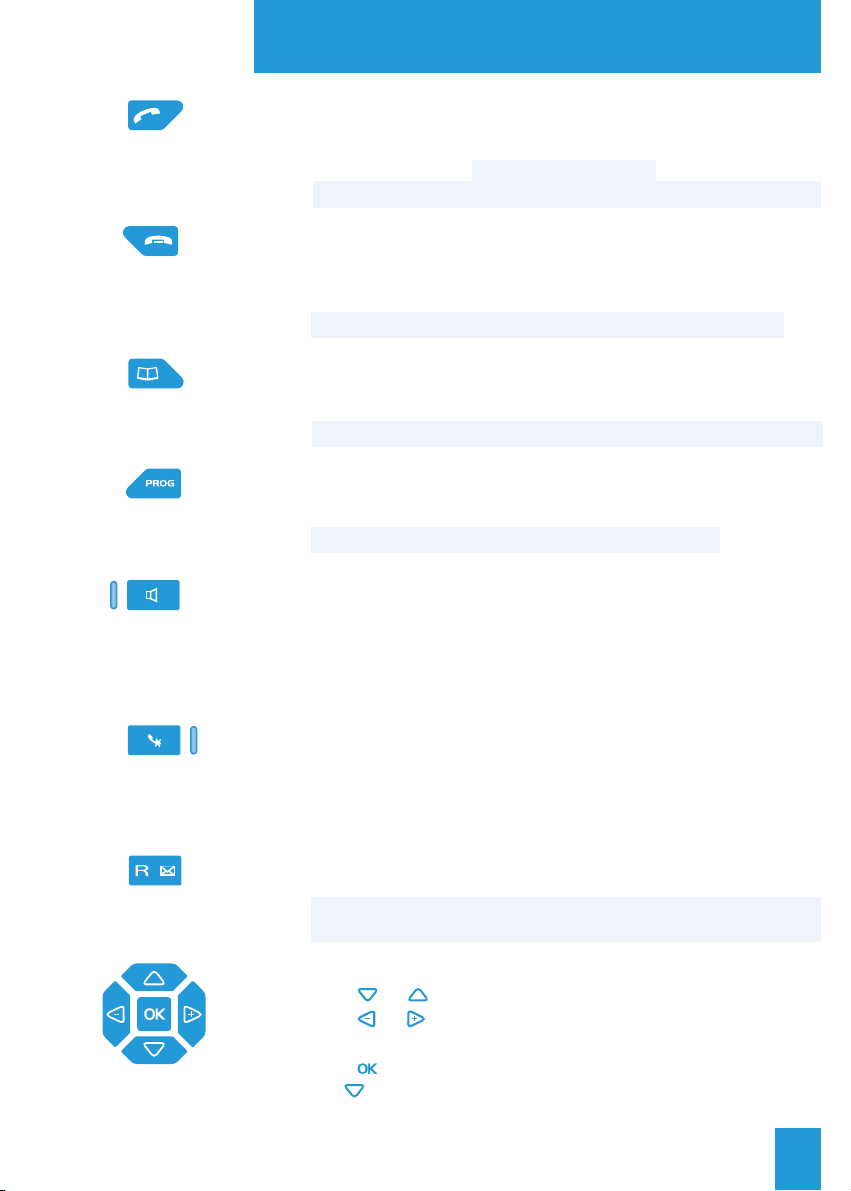

Touche verte : permet
- lors d’un appel entrant, de répondre en mode mains libres,
- au repos ou en communication, de rappeler le dernier numéro composé
(fonction Bis) ou d’accéder au journal des Bis,
- en cours de consultation des journaux et répertoires, d’appeler le numéro.
Touche rouge : permet
- lors d’un appel entrant, de couper l’émission de la sonnerie,
- en cours de communication, de mettre fin à la communication,
- en cours de programmation, d’annuler un réglage ou de mettre fin à
une sé uence de programmation,
- au repos, de verrouiller/déverrouiller le poste (appui maintenu).
Touche répertoire : au repos ou en communication, permet d’activer
la fonction répertoire
- pour appeler un numéro abrégé personnel,
- pour consulter et appeler depuis les répertoires et le journal des appels.
Touche programmation : permet d’accéder
- à la programmation (numéros et fonctions),
- aux réglages du poste (sonnerie et contraste),
- à la personnalisation du poste (gestion des répertoires).
Touche haut-parleur : permet
- au repos, d’activer et de désactiver la fonction interphonie,
- lors d’un appel entrant, de répondre en mode mains libres,
- en cours de communication, d’activer et de désactiver les modes écoute
amplifiée et mains libres.
Le voyant associé s’allume ou clignote selon le cas.
Touche secret : en cours de communication, permet de couper le
micro (combiné, mains libres ou micro-cas ue) et faire un aparté sans
ue le correspondant ne vous entende.
Le voyant associé allumé rappelle l’activation.
Touche R (Flashing) : en cours de communication, permet d’accéder à
la numérotation (ex. : appeler un second correspondant).
Touche d accès direct à la messagerie : au repos, permet de
rappeler la messagerie.
Navigateur : est composé de 4 touches de direction et d’une touche
centrale.
- les touches ou permettent d’afficher les rubri ues ou fiches,
- les touches ou permettent d’afficher un complément
d’information de la rubri ue ou de la fiche ou d’effectuer un réglage,
- la touche permet de valider un choix, un réglage ou une saisie.
Au repos, la touche permet d’afficher l’état du poste.

R+ Numéro
R+ 10
R+ 2
R+ 1
R+ 3
ou raccrochez le combiné
Les appels
Numéro
9
Code d’accès extérieur (0 ou ) + Numéro
+ (+)+
R+5
Votre poste sonnera au prochain raccrochage
de votre correspondant interne
ppeler
Appeler un correspondant interne
l opératrice
un correspondant externe
par une touche programmée
Rappeler le dernier numéro composé
Consulter le journal des Bis et appeler
A la réponse du correspondant vous pouvez converser en
mode mains libres ou décrocher le combiné.
Activer la fonction rappel automatique
(si occupation ou non réponse d’un correspondant interne)
Gérer des appels simultanés
En cours de communication :
Appeler un second correspondant
Répondre à un second correspondant (émission d’un bip)
Si programmation de la fonction multitouche
Passer d un correspondant à l autre
Libérer un des correspondants
Etablir une conférence à trois
Quitter la conférence
ou ou décrochez le combiné
01
02 + Numéro
00
R+ Numéro +
(ou raccrochez le combiné)
Recevoir un appel
Répondre à un appel
Intercepter un appel
destiné au poste supervisé
à un poste de votre groupe*
à un poste d’un autre groupe
sur sonnerie générale
En cours de communication :
Activer/ désactiver l’écoute amplifiée
la fonction secret
Transférer un appel vers un autre poste
* Selon facilités accordées par l’exploitant système
6
ou raccrochez le combiné
Mettre fin à la communication
ou
ou
ou
ou
ou
ou
ou
ou
ou
ctiver/ désactiver la fonction interphonie
Sur réception d’un appel interne, le poste décroche
automati uement (le voyant clignotant rappelle l’activation).

Les fonctions
Utiliser les journaux et répertoires
Renvoyer les appels
Vers un autre poste interne immédiat
sur non réponse
sur occupation
Vers la messagerie vocale* immédiat
sur non réponse
sur occupation
Nota : pour renvoyer vos appels vers un numéro extérieur (GSM par
exemple) consultez votre exploitant système.
Pour annuler tous les renvois
21 + Numéro
22 + Numéro
23 + Numéro
25
26
27
20
7
+ +
1+ Numéro
3+ Série de codes (ex : N° B.Vocale + #+ code + #)
4+ Numéro poste
8+ Sé uence service
0
+ +
Programmer les touches personnalisables
Accéder à la programmation
Programmer un numéro
une série de codes (ex. : accès messagerie)
une supervision d un autre poste
un service
Annuler une programmation
Valider la programmation
ou
ou
ou
ou
ou
ou
ou
51
0à 9
Numéro
51 + 0à 9
+ 0à 9
Programmer un numéro abrégé personnel
Sélectionner le numéro abrégé
Saisir le numéro à mémoriser
Annuler un numéro abrégé personnel
Appeler un numéro abrégé personnel
ou
ou
+ (appuis successifs)+
(appuis successifs)
(appuis successifs)
+ (+ Nom + )
0à 9
+ Nom + + Numéro +
Nom (1ère lettre) + (appuis successifs)
+ + + + + Code
+ (appuis successifs)+
+(appuis successifs)
++ + + + Code
++ + + Code
Accéder aux répertoires (privé, des N° abrégés personnels,
des informations privées) et journal des appels reçus
En cours de consultation :
Accéder aux éléments de la fiche
Rechercher une fiche
Mémoriser la fiche du journal dans le répertoire privé
Appeler le correspondant sélectionné
un numéro abrégé personnel
Répertoire privé : créer une fiche
rechercher un nom
Répertoire privé : effacer toutes les fiches
Répertoire des informations privées : accéder aux
fiches pour les renseigner
Journal des appels reçus : effacer toutes les fiches
Journal des BIS : effacer toutes les fiches
* Selon facilités accordées par l’exploitant système

Les fonctions et les réglages du poste
+(appuis successifs)+
ou
+ ou +
ou
+ ou +
ou +
ou
06
+ Ancien code
+ Nouveau code + Nouveau code
Régler le poste
Accéder aux divers réglages
Sonnerie courante : choisir la mélodie (16 choix)
puis régler le volume
Sonnerie associée au répertoire privé : choisir la
mélodie (16 choix) puis régler le volume
Contraste de l afficheur : régler le niveau (8 choix)
Régler les bips d appui touche (poste au repos)
Personnaliser le code secret
Entrer l’ancien code ui par défaut est 0000
puis entrer deux fois le nouveau code
Verrouiller le poste
Activer le verrouillage (vous devez avoir personnalisé
votre code secret avant d’activer cette fonction)
Désactiver le verrouillage
05
ou (durant 3s) +
05 + code
ou (durant 3s) + code
ou
ou
ou
55
hhmm
55 + hhmm
Programmer un rendez-vous
Programmer un rendez-vous
Entrer l’heure et les minutes
(hhmm - par exemple, 1830 correspond à 18H30)
Annuler un rendez-vous
ou
ou
53 (*)
ou composez le
(N° B.Vocale + #+) code + #
puis suivez le guide vocal
Consulter la messagerie vocale
Lors ue l’afficheur indi ue «RAPPELEZ MVOCALE»
Lors ue le voyant message est allumé (ou non)
Accéder à votre boîte vocale (*)
* Selon facilités accordées par l’exploitant système
ou
Copyright© 2001 EADS Defence and Security Networks.
Ce document ne peut être considéré comme contractuel. Les renseignements y figurant
sont donnés à titre indicatif et peuvent être modifiés sans avis préalable, reproduction
interdite. Connexity est une mar ue déposée de EADS Defence and Security Networks.
EADS est une mar ue déposée de EADS N.V. Succession est une mar ue déposée de
Nortel Networks.
E DS Defence and Security Networks
Rue J.P. Timbaud - BP 26
78392 Bois d’Arcy Cedex - Fra ce
Tél : [phone]
Fax : [phone]
www.eads-telecom.com
PS8995XAA03 - 01/02

Functions and setting
+(press successively)+
or
+ or +
or
+ or +
or +
or
06
+ Old password
+ New password + New password
Setting the set
Accessing the settings
Current ring: choosing the type of melody
(16 choices) and setting the volume
Private ring melody: choosing the type of melody
(16 choices) and setting the volume
Display contrast: setting the level (8 levels)
Setting the key beep volume (set idle)
Customizing the password
(Enter the old password, which by default is 0000,
then enter the new password twice)
Set locking
Locking the set (you must customize your password before
you can access this function)
Deactivating set locking
05
or (during 3s) +
05 + password
or (during 3s) + password
or
or
or
55
hhmm
55 + hhmm
Programming an appointment
Programming an appointment
Enter the hour and minutes in 24-hour format
(hhmm - for example, 6.30 pm is 1830)
Cancelling an appointment
or
or
53 (*)
or dial
(No. mailbox + #+) password + #
then follow the voice guide
Consulting the voice mail
When the display indicates «CALL BCK MAILBOX»
The message lamp is on stead (or not)
Access your voice mailbox (*)
* Depending on the features provided by your system operator
or
Copyright©2001 EADS Defence and Security Networks.
All rights reserved. Information subject to change without notice. EADS Defence and
Security Networks reserves the right to make changes without notice, in e uipment design as
engineering or manufacturing consideration may warrant. Connexity is a registered trademark
of EADS Defence and Security Networks. EADS is a trademark of EADS N.V. Succession is a
trademark of Nortel Networks.
E DS Defence and Security Networks
Rue J.P. Timbaud - BP 26
78392 Bois d’Arcy Cedex - Fra ce
Tél : [phone]
Fax : [phone]
www.eads-telecom.com
PS8995XAA03 - 01/02

Functions
7
Call forwarding
Setting up to another set immediate
delayed
on busy
Setting up to the voice mail* immediate
delayed
on busy
Note: To forward your calls to an external number (e.g.: GSM ) consult
your system operator.
To cancel the forwarding
21 + Number
22 + Number
23 + Number
25
26
27
20
+ (press successively)+
(press successively)
(press successively)
+ (+ Name + )
0to 9
+ Name + + Number +
Name (first letter) + (press successively)
+ + + + + Pword
+ (press successively) +
+(press successively)
+ + + + + Pword
+ + + + Pword
Using the logs and directories
Accessing the directories (private, personal abbreviated
numbers, private information) and incoming calls log
When consulting:
Accessing the record information
Searching a record
Storing the call record in the private directory
Calling the selected correspondent
a personal abbreviated number
Private directory: creating a record
searching a name
Private directory: clearing all records
Private information directory: accessing the records
to fill them
Incoming calls log: clearing all records
LNR log: clearing all records
+ +
1+ Number
3+ Se uence (e.g.: Mailbox No + # pword + #)
4+ Extension number
8+ Feature se uence
0
+ +
Programming the customized keys
Accessing the programming
Programming a number
a sequence of codes (e.g.: access mailbox)
a supervision function (of another set)
a feature
Cancelling a programming
Confirming the programming
or
or
or
or
or
or
or
51
0to 9
Number
51 + 0to 9
+ 0to 9
Programming an abbreviated number
Select the abbreviated number
Enter the number
Cancelling an abbreviated number
Calling a personal abbreviated number
or
or
* Depending on the features provided by your system operator

Calls
6
R+ Number
R+ 10
R+ 2
R+ 1
R+ 3
or replace the handset
Number
9
External acces code (0 or ) + Number
+ (+ )+
R+5
When the called correspondent hangs up,
your extension rings
Calling
Calling an internal correspondent
the attendant
an external correspondent
using a programmed key
the last number dialed
Consulting the LNR log and calling
When the correspondent answer, your can converse
in hands free mode or lift the handset.
Enabling the automatic redial function
(If an internal correspondent is busy or doesn't answer)
Managing simultaneous calls
During a call:
Calling a second correspondent
Answering a second call (you hear a beep)
If the multikey function is programmed
Switching from one correspondent to the other
Releasing one correspondent
Setting-up a conference call
Leaving the conference call
or or pick up the handset
01
02 + Number
00
R+ Number +
(or replace the handset)
Receiving a call
Answering a call
Intercepting a call
sent to a supervised set
a set in your group*
a set in another group
during the general ringing
During a call:
Enabling/ disabling the loudspeaker
the mute function
Transferring a call to another set
* Depending on the features provided by your system operator
or replace the handset
Ending the call
or
or
or
or
or
or
or
or
or
Enabling / disabling the intercom function
When an internal call is received, the set off-hooks automatically
(the lamp blinks showing that the function has been activated)

Description of your M740
5
Green key: this is used
- to answer an incoming call in hands free mode,
- when the set is idle or in communication, to call back the last number
dialed (LNR function) or to access the LNR log,
- when consulting the directories and logs, to call the displayed number.
Red key: this is used
- to disconnect ringing during an incoming call,
- during a communication, to end the call,
- during programming, to cancel a setting or end a programming se uence,
- when the set is idle, to lock/unlock the set (hold down the key).
Directory key: used to activate the directory function when the set
is idle or in communication
- to call a personal abbreviated number,
- to consult and make calls from the directories and the incoming calls log.
Programming key: this is used to access
- the programming (numbers and functions),
- the settings for the set (rings and contrast),
- the customization of the set (directories management).
Loudspeaker key: this is used
- when the set is idle, to enable and to disable the intercom function,
- during an incoming call, to answer in hands free mode,
- during a call, to enable and to disable the loudspeaker and hands free
modes.
The associated lamp illuminates or blinks depending on the case.
Mute key: during a call, this key lets you to cut-off the microphone
(handset, hands free or micro-headset) and talk without your
correspondent being able to hear you.
The associated lamp illuminates to remind you that the feature has
been enabled.
R key (Flashing): during a call, this key is used to access dialing
(to call a second correspondent, for instance).
Voice mail direct access key: when the set is idle, this key is used
to call your voice mailbox.
Navigator: is made up of four direction keys and one central key.
- The or keys are used to display a selection or a record.
- The or keys are used to display additional information about
the selection or the record or to carry out a setting.
- The key is used to confirm a choice, a setting or an entry.
The key is used to display the current status of the set when idle.

Description of your M740
4
Alphanumeric keypad
Programmable keys
and icons display
Display unit: made up of an information line (current status
of the set, caller ID, feature authorization or barring...).
The display indicates the date and time when inactive.
The icons show choices available through the navigator.
10 programmable keys (symbolised in this guide by ):
these are used to store
- the numbers of your regular correspondents,
- the functions you use most often.
Icons associated with the programmable keys. These
allow you to view the status of the line or the programmed
function:
- incoming call,
- call waiting,
- connected / function activated,
- line free / function deactivated.
Alphanumeric keypad: used to
- dial numbers,
- enter text and search for a private directory correspondent
by name.
Telephone handset
Display unit
Message lamp
(incoming call indicator and
message notification)
Microphone
(hands free mode)
M.Martin
Call
forward
PRIVATE DIREC.

Description of your M740
3
Handset cord connector
Line cord connector
Connections
Micro-headset connector*
(under cover to be removed)
* ccessories for the M740
The M740 is designed to support optional elements (micro-headset, kit for wall-mounted
position). Consult your system operator.
Caution – Do not install the e uipment in a damp room or near a water outlet. The e uipment
must be used at a temperature between 5°C and 45°C.
Telephone connection – This e uipment can not be connected to the public network.
This e uipment is designed to be installed with a private switching system of M6500 IP PBX
and Succession 6500 ranges.
The voltage on this network is classed TNV1 (Telephone Network Voltage) according to
standard EN 60-950.
CE marking – This certifies the conformity of the e uipment with the
regulations which apply in accordance with the directive R&TTE 1999/5/EC.
Maintenance – Use a cloth which has been dampened in slightly soapy water then wipe with
a dry cloth. Your e uipment will retain its new appearance if you do not use any solvents or
household cleaning products.
Recommendations and safety
Line cord groove for
desktop position

Your M740
2
A new telephone set has just been installed for you.
Your M740 digital set gives you access to all the services and features available within the
M6500 IP PBX and Succession 6500 ranges.
Your M740 digital set is a complete, high-performance tool, but is also simple and uick to
use, thanks to:
- an incoming calls log (the last 50) and an outgoing calls log (the last 10),
- a message lamp,
- the presentation of the caller identification associated to a private directory
of 20 numbers,
- a set of 10 programmable keys (used to program numbers or functions),
- a display associated with a navigator,
- a mute function.
Important!
The availability of certain functions described in this guide may depend on the version or
configuration of your system.
We would advise you to carry out the following test (after connecting the set) to find out the
version of the system to which your set is connected.
To find out the system's
software version:
- Press the key.
Either the display proposes access to the private
directory. The indications and additional features
which are highlighted on the blue backgrounds of
this guide are especially intended for your attention.
Otherwise (the display prompts you to dial a personal
abbreviated number), the features highlighted on a blue
background in this guide are not available with your
current system version.
We would advise you to consult your system operator if
you are in any doubt.
Note: This document shows the standard access codes for the
different functions. However, these accesses may be customized
by the system operator (e.g. the call pickup function: standard
access by - customized access by ).
In this case, your system operator will indicate in the dedicated
space, the specific codes to access the different functions.
If you would like to find out more about your set, we would advise you to consult the detailed
functions on the website www.eads-telecom.com
User guide of M740
_
or 541
Intercepting a call
sent to a set in your
hunt group
PRIVATE DIREC.

M740
Quick reference guide
