1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Das Produkt ist EMV-geprüft und erfüllt die Anforderungen der geltenden europäischen und
nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärun-
gen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwen-
der diese Bedienungsanleitung beachten!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: Tel. 0180 / 5 31 21 11
Fax 0180 / 5 31 21 10
E-mail: Bitte verwenden Sie unser Formular im Internet,
www.conrad.de, unter der Rubrik „Kontakt“
Mo. - Fr. 8.00 - 18.00 Uhr
Österreich: www.conrad.at oder www.business.conrad.at
Schweiz: Tel. 0848 / 80 12 88
Fax 0848 / 80 12 89
E-mail: [email protected]
Mo. - Fr. 8.00 - 12.00 Uhr, 13.00 - 17.00 Uhr
2. Bestimmungsgemäße Verwendung
Dieser 4-Kanal Digitalrekorder dient zum Anschluss von bis zu 4 Kameras. Die Bildwiedergabe erfolgt in
Farbe. Im inneren des Gehäuses befindet sich eine Anschluss- sowie Montagemöglichkeit für eine
SATA-Festplatte (max. 500 GB). Die Aufzeichnung der Videodateien erfolgt in MJPEG.
Desweiteren verfügt der 4-Kanal-Digitalrekorder über eine USB-Schnittstelle, um die aufgezeichneten
Daten am PC wiederzugeben oder ein Backup zu erstellen.
Der 4-Kanal Digitalrekorder verfügt zudem auf der Rückseite über einen VIDEO OUT Anschluss. An die-
sen Anschluss kann z.B. ein Monitor angeschlossen werden.
Durch die integrierte Bewegungserkennung kann bei Veränderung bestimmter Bildinhalte eine Auf-
nahme gestartet werden. Der Erkennungsbereich sowie die Erkennungsempfindlichkeit sind einstellbar.

7
Durch ein benutzerfreundliches Bildschirmmenü können alle Einstellungen sehr leicht vorgenommen
werden. Für zusätzlichen Komfort sorgt die mitgelieferte Fernbedienung.
Der 4-Kanal Digitalrekorder arbeitet mit PAL-Videosignalen sowie mit NTSC-Videosignalen (kann einge-
stellt werden).
Der 4-Kanal-Digitalrekorder, die Fernbedienung sowie das mitgelieferte Netzteil sind ausschließlich für
den Betrieb in trockenen Innenräumen geeignet.
Zur Spannungsversorgung des 4-Kanal-Digitalrekorders darf ausschließlich das mitgelieferte Netzteil
verwendet werden. Die Spannungsversorgung der Fernbedienung erfolgt via einer 3V Knopfzelle (Typ:
CR2025)
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden. Das Gehäuse darf nicht geöffnet wer-
den. Die auf dem Produkt befindlichen Aufkleber dürfen nicht beschädigt oder entfernt werden, ebenso
dürfen keinerlei Schrauben oder Befestigungen des Produkts gelöst oder entfernt werden.
Eine andere Verwendung als zuvor beschrieben führt zu Beschädigungen dieses Produkts, außerdem
ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Beachten Sie alle Sicherheits- und Montagehinweise dieser Bedienungsanleitung!
3. Symbolerklärung
ᏘDas Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit
besteht, z.B. durch elektrischen Schlag.
Dieses Symbol mit dem Ausrufezeichen im Dreieck weist Sie auf besondere Gefahren bei
Handhabung, Betrieb oder Bedienung hin.
☞Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise.
4. Lieferumfang
• 4-Kanal-Digitalrekorder
• Fernbedienung
• BNC Kabel
• 4 x BNC-Anschlussstecker
• USB-Kabel
• Netzteil
• Software CD
• 1 x 3V Knopfzellenbatterie für Fernbedienung (Typ: CR2025)
• Montagematerial
• Bedienungsanleitung

8
5. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht wer-
den, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine
Haftung!
ᏘBei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweis verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
• Der 4-Kanal-Digitalrekorder, die Fernbedienung sowie das Netzteil dürfen nicht
verändert oder umgebaut werden, sonst erlischt nicht nur die Zulassung (CE),
sondern auch die Garantie/Gewährleistung.
• Der 4-Kanal-Digitalrekorder, die Fernbedienung sowie das Netzteil dürfen nicht
extremen Temperaturen, direktem Sonnenlicht, intensiver Vibration oder schwerer
mechanischer Beanspruchung ausgesetzt werden.
• Wird der 4-Kanal-Digitalrekorder in Verbindung mit anderen Geräten, wie z.B.
einer Überwachungskamera oder einem Monitor, benutzt, so müssen die Bedie-
nungsanleitungen und Sicherheitshinweise dieser angeschlossenen Geräte eben-
falls unbedingt beachtet werden.
• Der Betrieb dieses 4-Kanal-Digitalrekorders in Zusammenhang mit einer geeigne-
ten Überwachungskamera ersetzt nicht die persönliche Aufsicht von Kindern oder
Menschen, die besonderer Hilfe bedürfen, sondern dient lediglich der Unterstüt-
zung dieser Aufsicht.
• Wenn die Systemkomponenten von einem kalten in einen warmen Raum gebracht
werden (z.B. bei Transport), kann Kondenswasser entstehen. Dadurch könnte das
Produkt beschädigt werden. Außerdem besteht zusätzlich Lebensgefahr durch
einen elektrischen Schlag! Lassen Sie deshalb die Systemkomponenten zuerst
auf Zimmertemperatur kommen, bevor Sie es verwenden bzw. das Netzteil mit der
Netzspannung verbinden. Dies kann u.U. mehrere Stunden dauern.
• Elektronische Geräte sind kein Kinderspielzeug und sollten außerhalb der Reich-
weite von Kindern aufbewahrt werden!
• Betreiben Sie den 4-Kanal-Digitalrekorder sowie das Netzteil nie abgedeckt. Sor-
gen Sie stets für eine ausreichende Belüftung.
• Das mitgelieferte Steckernetzteil entspricht der Schutzklasse II. Es darf nur an
eine standardmäßige Haushaltsteckdose mit 230V~/50Hz angeschlossen werden.
• Sollten Sie Zweifel zum korrekten Gebrauch der Systemkomponenten oder bezüg-
lich der Sicherheit haben, wenden Sie sich bitte an qualifiziertes Fachpersonal.
• In der Nähe des 4-Kanal-Digitalrekorders, sollte sich kein Gerät mit starken elek-
trischen Feldern befinden z.B. Funktelefon, Funkgerät, elektrischer Motor etc.
Dies kann zu Funktionsstörungen führen.
• Lassen Sie niemals Verpackungsmaterial unachtsam herumliegen. Plastikfolien/
Taschen usw. können für Kinder zu einem gefährlichen Spielzeug werden, es
besteht Erstickungsgefahr.

9
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist
das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verban-
des der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel zu beachten.
• Der 4-Kanal-Digitalrekorder, die Fernbedienung sowie das mitgelieferte Stecker-
netzteil sind ausschließlich für den Betrieb in trockenen Innenräumen geeignet.
• Zur Stromversorgung des 4-Kanal-Digitalrekorders darf ausschließlich das im Lie-
ferumfang enthaltene Netzteil verwendet werden. Zur Spannungsversorgung der
Fernbedienung darf ausschließlich eine 3V/DC Knopfzellenbatterie des Typs
CR2025 verwendet werden.
• Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen
Spannungsquellen getrennt wurde.
• Das Netzteil darf nie mit nassen Händen ein- oder ausgesteckt werden.
• Ziehen Sie nie an der Leitung des Netzteils, ziehen Sie es immer nur am Gehäuse
aus der Steckdose.
• Achten Sie darauf, dass während der Montage der SATA-Festplatte das Netzteil
vom 4-Kanal-Rekorder getrennt ist und der 4-Kanal-Digitalrekorder somit ausge-
schalten ist.
• Beachten Sie beim Aufstellen/der Montage, dass die Anschlußkabel nicht
gequetscht oder durch scharfe Kanten beschädigt werden.
• Trennen Sie bei längerer Nichtbenutzung das Netzteil von der Netzsteckdose.
• Trennen Sie immer das Netzteil aus der Netzsteckdose bevor Sie den 4-Kanal-Digi-
talrekorder reinigen.
• Trennen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil von
der Netzsteckdose.
• Ersetzen Sie nie schadhafte Anschlußleitungen selbst. Trennen Sie das Gerät in
einem solchen Fall vom Netz und bringen Sie es in eine Fachwerkstatt.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus. Es besteht höchste
Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlags. Sollte es
dennoch zu einem solchen Fall kommen, ziehen Sie sofort das Steckernetzteil aus
der Netzsteckdose und ziehen Sie eine Fachkraft zu Rate.
• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von einer qualifizierten
Fachkraft bzw. einer Fachwerkstatt durchgeführt werden.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beant-
wortet werden, so wenden Sie sich bitte an unseren technischen Kundendienst
oder andere Fachleute.

10
6. Batteriehinweise
• Batterien gehören nicht in Kinderhände.
• Achten Sie beim Einlegen der Batterie auf die richtige Polung (Plus/+ und Minus/- beachten).
• Lassen Sie die Batterie nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder
Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.
• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursa-
chen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Achten Sie darauf, dass die Batterie nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen wird. Es
besteht Explosionsgefahr!
•
Herkömmliche Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr! Laden
Sie ausschließlich dafür vorgesehene wiederaufladbare Akkus, verwenden Sie ein geeignetes
Ladegerät.
• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die eingelegte Batterie. Bei Überal-
terung besteht andernfalls die Gefahr, dass die Batterie ausläuft, was Schäden am Produkt verur-
sacht, Verlust von Garantie/Gewährleistung!
•
Für die umweltgerechte Entsorgung von Batterien und Akkus lesen Sie bitte das Kapitel "Ent-
sorgung".
7. Merkmale und Features
• 4 Kamera-Eingänge (BNC)
• 1 Video-Ausgang (BNC)
• Videoformat PAL/NTSC
• Bewegungserkennung mit Bereichs- sowie Empfindlichkeitseinstellung
• Aufzeichnung bei Bewegungserkennung
• Passwortschutz
• USB-Schnittstelle
• Fernbedienung
• Unterstützung von SATA-Festplatten bis max. 500 GB
8. Bedien- und Anzeigelemente
☞Die Abbildungen finden Sie auf der vorderen Ausklappseite.
Die folgenden Nummern beziehen sich auf deren Bildmarkierungen.

11
4-Kanal-Digitalrecorder Fernbedienung
1) Taste „REW“ 26) Taste „CH1“
2) Taste „Pause“ 27) Taste „CH3“
3) Taste „Play“ 28) Taste „Up“
4) Taste „FWD“ 29) Taste „Menu“
5) Taste „Stop“ 30) Taste „REW“
6) Taste „REC“ 31) Taste „Quad“
7) Status LED „HDD“ 32) Taste „CH2“
8) IR-Empfänger 33) Taste „CH4“
9) Status LED „PWR“ 34) Taste „SEL“
10) Taste „Up“ 35) Taste „Down“
11) Taste „SEL/Edit“ 36) Taste „FWD“
12) Taste „CH1“ 37) Taste „Play“
13) Taste „CH2“ 38) Taste „REC“
14) Taste „CH3“ 39) Taste „Pause“
15) Taste „CH4“ 40) Taste „Stop“
16) Taste „QUAD“
17) Taste „Menu“
18) Taste „Down“
19) Videoausgang „VIDEO OUTPUT“
20) Videoeingang „CH1“
21) Videoeingang „CH2“
22) Videoeingang „CH3“
23) Videoeingang „CH4“
24) Anschluss für Spannungsversorgung „DC 12V“
25) Schalter „ON/OFF“
9. Anschluss und Montage
Alle Anschlusskabel dürfen weder geknickt noch gequetscht werden. Funktionsstö-
rungen, Kurzschlüsse sowie ein Gerätedefekt können die Folge sein. In der Nähe des
4-Kanal-Digitalrekorders sollte sich kein Gerät mit starken elektrischen Feldern
befinden z.B. Funktelefon, Funkgerät, elektrischer Motor etc.
Achten Sie darauf, dass während der Montage und des Anschlusses das Netz-
teil vom 4-Kanal-Rekorder getrennt ist und der 4-Kanal-Digitalrekorder ausgeschal-
ten ist.
Der 4-Kanal-Digitalrekorder, die Fernbedienung sowie das Steckernetzteil sind aus-
schließlich für den Betrieb in trockenen Innenräumen geeignet.
A) Um Fehlverhalten zu vermeiden kön-
nen Sie optionell diesen Anschluss mit
einer Massefläche (z.B. Metallregal)
verbinden.
B) Lüfter
•Auf der Fernbedienung befindet sich
eine unbeschriftete Taste. Diese Taste
ist ohne Funktion.

12
9.1 Montage der SATA-Festplatte
☞Eine SATA-Festplatte ist nicht im Lieferumfang enthalten. Diese muss seperat erwor-
ben werden.
BILD A
Im Gehäuseinneren des 4-Kanal-Digitalrekorders kann eine SATA-Festplatte mit einer Speicherkapazi-
tät bis max. 500 GB montiert werden.
Um eine ordnungsgemäße Montage zu gewährleisten ist es nötig den Gehäusedeckel des 4-Kanal-Digi-
talrekorders zu entfernen. Der Gehäusedeckel des 4-Kanal-Digitalrekorders ist mit sieben Gehäuse-
schrauben befestigt (2 Schrauben sind jeweils seitlich angebracht, 3 Schrauben finden Sie auf der
Gehäuserückseite).
• Stellen Sie sicher, dass das Netzteil vom 4-Kanal-Digitalrekorder getrennt ist und der 4-Kanal-Digi-
talrekorder ausgeschaltet ist.
• Entfernen Sie die sieben Gehäuseschrauben des Gehäusedeckels.
• Nehmen Sie den Gehäusedeckel vorsichtig ab.
• Schließen Sie den SATA-Anschlussstecker sowie den Stecker für die Spannungsversorgung an Ihre
SATA-Festplatte an.
• Legen Sie die SATA-Festplatte, wie in Bild A gezeigt, in den vorgesehen Montageschacht.
• Befestigen Sie die SATA-Festplatte am Montageschacht mit geeigneten Schrauben.
• Legen Sie den Gehäusedeckel vorsichtig auf den 4-Kanal-Digitalrekorder und befestigen Sie diesen
via den zuvor entnommen Schrauben.

13
9.2 Anschluss
☞Stellen Sie sicher, dass das Netzteil vom 4-Kanal-Digitalrekorder getrennt ist und der
4-Kanal-Digitalrekorder somit spannungsfrei ist.

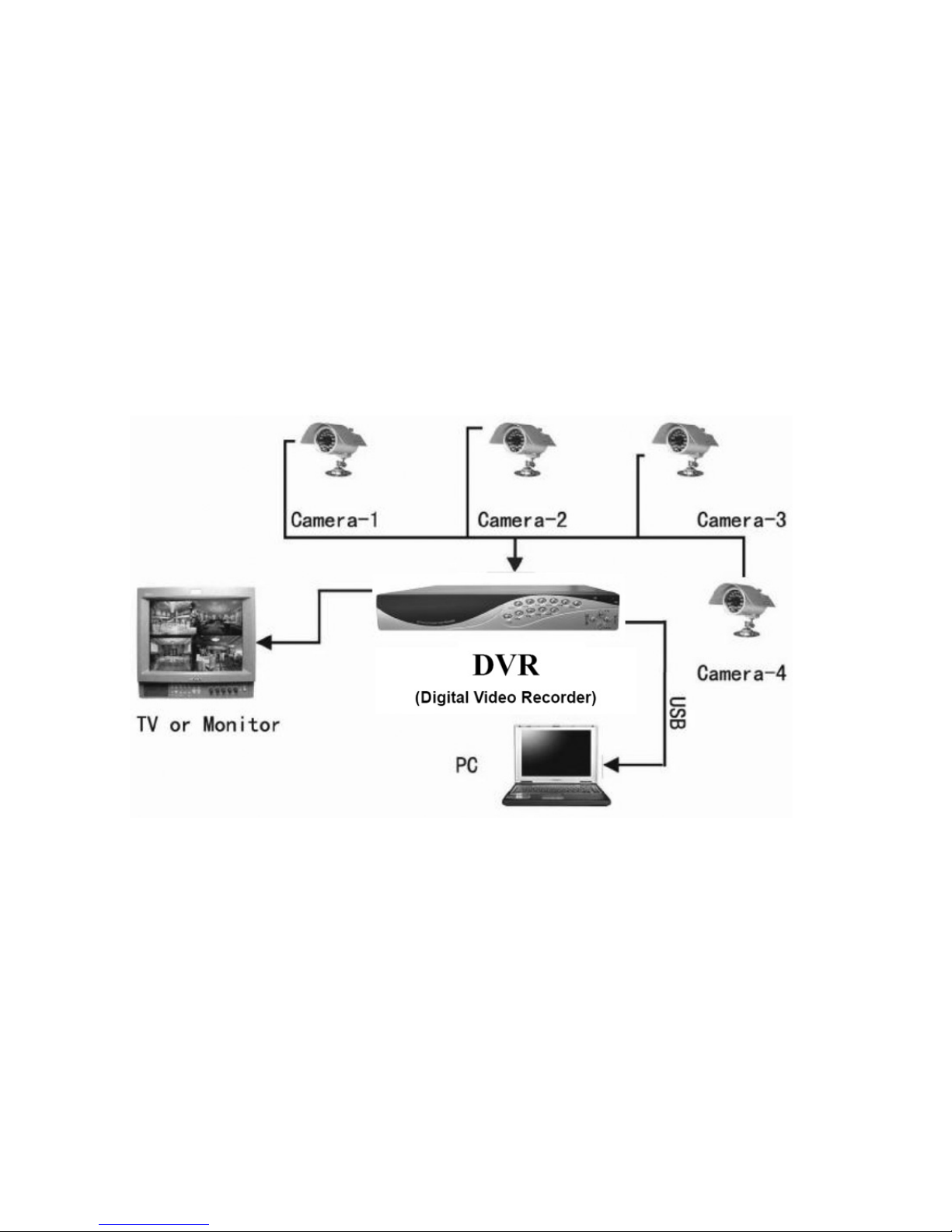

• Schließen Sie an die Videoeingänge „CH1 bis CH4“ (20, 21, 22, 23) eine geeignete Überwachungs-
kamera an.
• Verbinden Sie den Videoausgang „VIDEO OUTPUT“ (19) mit dem Videoeingang Ihres Anzeige-
gerätes.
• Verbinden Sie den Niedervoltstecker des Netzteils mit dem Anschluss für die Spannungsversorgung
„DC 12V“ (24).
• Stecken Sie den Netzstecker des Netzteils in eine 230 V/AC 50 Hz Netzsteckdose.
• Stellen Sie sicher, dass die angeschlossenen Überwachungskameras mit Spannung versorgt
werden.
10. Inbetriebnahme
• Stellen Sie sicher, dass das mitgelieferte Netzteil an den 4-Kanal-Digitalrekorder angeschlossen ist.
• Stellen Sie sicher, dass die angeschlossenen Kameras sowie der angeschlossene Monitor mit Span-
nung versorgt sind.
• Stellen Sie den entsprechenden Kanal an Ihrem Anzeigegerät ein.
• Schalten Sie den 4-Kanal-Digitalrekorder ein indem Sie den Schalter "ON/OFF" (25) betätigen.

14
• Nach dem Einschalten initialisiert sich der 4-Kanal-Digi-
talrekorder und erkennt dabei die installierte SATA-Fest-
platte. Nach erfolgreicher Initialisierung wird die Modell-
bezeichnung der Festplatte anzeigt.
☞Führen Sie bei Erstinbetriebnahme des 4-Kanal-Digitalrekorders, oder bei Verwen-
dung einer neuen Festplatte das Kapitel „13.9.4 HDD FORMAT“ aus.
11. Verhalten bei Stromausfall
Sollte während einer Aufzeichnung ein Stromausfall auftre-
ten, so wird, direkt nachdem der 4-Kanal-Digitalrekorder
wieder mit Spannung versorgt ist, mit der Aufzeichnung fort-
gefahren.
Ein Stromausfall kann einen Datenverlust verursachen. Der
4-Kanal-Digitalrekorder versucht verlorene Daten wieder-
herzustellen.
Bestätigen Sie die im linken Bild dargestellte Eingabeauf-
forderung mit „YES“ via Drücken der Taste „SEL“ (34) bzw.
der Taste „SEL/Edit“ (11).

15

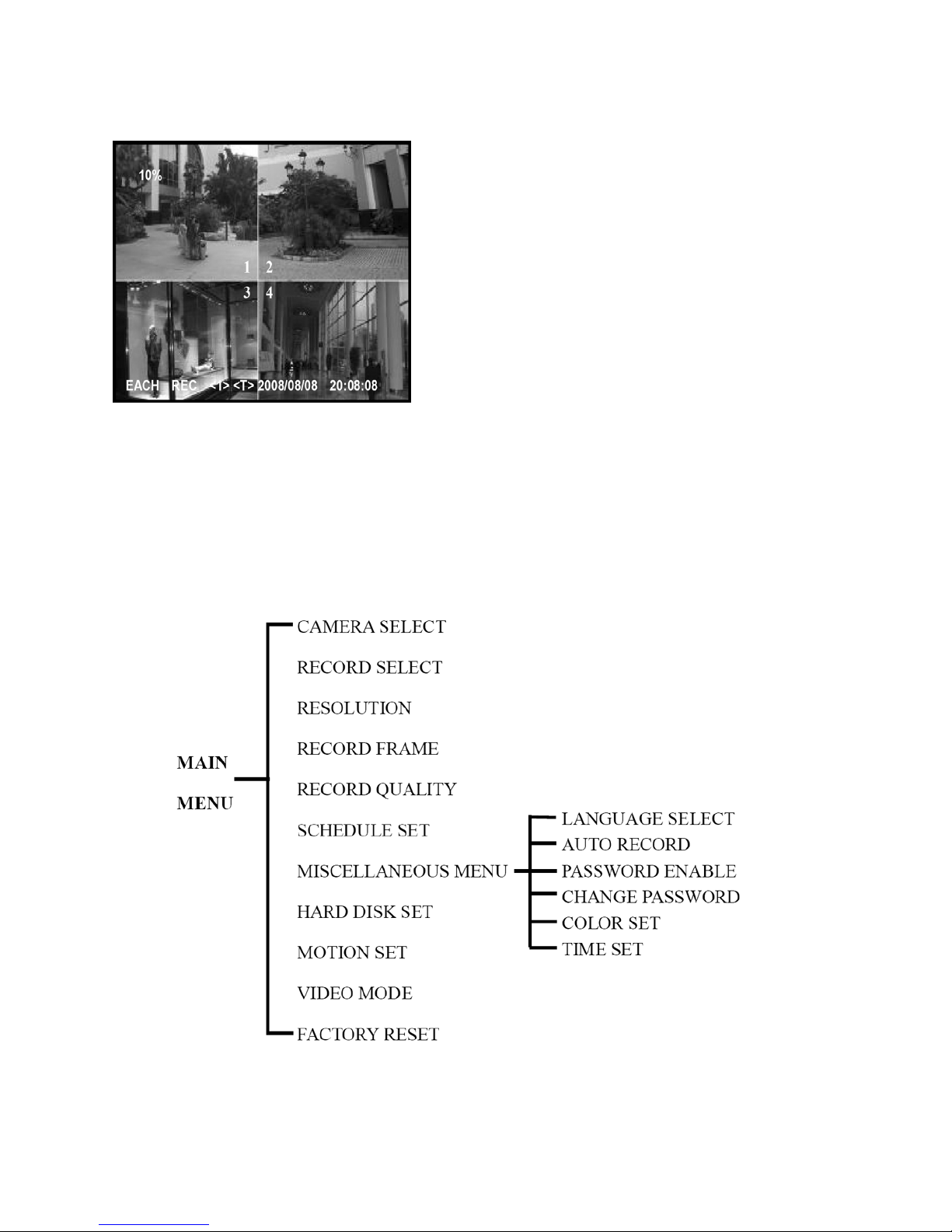

12. Hauptbildschirm
Links abgebildet sehen Sie den Hauptbildschirm (dieser
erscheint direkt nach dem Einschalten des 4-Kanal-Digi-
talrekorders).
Links oben wird in Prozent dargestellt wieviel Kapazität
der installierten SATA-Festplatte bereits belegt ist.
Mittig werden die Kennzahlen der einzelnen Kamera-
Kanäle dargestellt
Unten rechts: Zeit und Datumsanzeige
Unten links: System/Aufnahme-Status (siehe Kapitel
„13.4 Menüeinstellung Resolution“).
13. Hauptmenü
Sofern der Hauptbildschirm dargestellt wird, können Sie mittels der Taste „Menu“ (17) am 4-Kanal-Digi-
talrekorder oder der Taste „Menu“ (29) das Hauptmenü aufrufen. Folgend finden Sie eine Veranschauli-
chung der Hauptmenü-Struktur:

16
13.1 Funktionstasten im Hauptmenü
Erläuterung der Funktionstasten innerhalb des Haupt-
menüs:
Taste „Menu“ (17, 29):
Mit dieser Taste gelangen Sie vom Hauptbildschirm aus in
das Hauptmenü. Innerhalb des Hauptmenüs dient diese
Taste dazu das Hauptemenü zu verlassen. Befinden Sie
sich in einem Untermenü, so können Sie mit dieser Taste
das Untermenü verlassen.
Taste „Up“ (10, 28) und „Down“ (18, 35):
Benutzen Sie diese Tasten um den Cursor nach oben bzw.
unten zu bewegen.
Taste „SEL/Edit“ (11) bzw. „SEL“ (34):
Anhand dieser kann eine Auwahl getroffen bzw. eine Ein-
stellung editiert werden.
13.2 Menüeinstellung „Camera Select“
Der 4-Kanal-Digitalrekorder kann vier Kamera-Kanäle
gleichzeitig darstellen. Sie können individuell festlegen,
welche Kamera-Kanäle dargestellt werden sollen und wel-
che nicht. Je weniger Kamerakanäle dargestellt werden,
desto weniger Speicherplatz wird bei einer Aufzeichnung
benötigt.
Setzen Sie im Hauptmenü den Cursor auf die Menüeinstel-
lung „Camera Select“.
Drücken Sie die Taste „SEL/Edit“ (11) bzw. „SEL“ (34) um
die gewünschten Kamera-Kanäle zu aktivieren oder zu
deaktivieren.
Sie können auch die Tasten „CH1 bis CH4“ (12 bis 15 bzw.
26, 27, 32, 33) benutzen um die Kanäle direkt zu aktivieren
bzw. zu deaktivieren.
Auf dem Hauptbildschirm werden deaktivierte Kamera-Kanäle mit „OFF“ gekennzeichnet. Sofern ein
Kamera-Kanal deaktiviert ist, wird dieser auch nicht mit aufgezeichnet.

17
13.3 Menüeinstellung „Record Select“
Mit der Menüeinstellung „Record Select“ kann festgelegt werden, welche Kamera-Kanäle bei einer Auf-
zeichnung zugelassen werden sollen bzw. welche unterdrückt werden sollen.
Verfahren Sie bei diesen Einstellungen auf gleiche Weise wie bereits in Kapitel „13.2 Menüeinstellung
Camera Select“ beschrieben.
☞Je mehr Kamera-Kanäle bei einer Aufzeichnung unterdrückt werden, desto weniger
Speicherplatz wird bei einer Aufzeichnung benötigt.
13.4 Menüeinstellung „Resolution“
Im Menüpunkt „Resolution“ kann eingestellt werden auf welche Weise eine Aufzeichnung getätigt wer-
den soll. Hierzu stehen zwei Auswahlmöglichkeiten zur Verfügung:
EACH Mode:
Wird die Option „EACH“ gewählt, so speichert der 4-Kanal-Digitalrekorder jeden Kamera-Kanal in eine
separate Videodatei. Dies hat den Vorteil, dass beim späteren Betrachten die Aufzeichnungen entweder
in quadrierter Darstellung oder im Vollbildmodus dargestellt werden können.
☞Wenn der Modus „EACH“ gewählt wurde, so können Sie anhand der Tasten „CH1 bis
CH4“ (12 bis 15 bzw. 26, 27, 32, 33) die einzelnen Kanäle im Vollbildmodus darstellen
lassen, sowohl in der LIVE-Ansicht, als auch während einer Aufzeichnung.
Drücken Sie die Taste „QUAD“ (16, 31) kurz um eine quadrierte Darstellung zu erhalten.
Um eine sequenzielle Umschaltung aller vier Kamera-Kanäle (Anzeige = jeweils
3 Sekunden) zu erhalten, halten Sie für 3 Sekunden die Taste „QUAD“ (16, 31)
gedrückt.
Drücken Sie während der sequenziellen Umschaltung die Taste „Stop“ (5, 40) um
diese anzuhalten. Dabei stoppt jedoch auch die Aufzeichnung, falls aktiv.
Beachten Sie, dass sich der 4-Kanal-Digitalrekorder auf dem Hauptbildschirm befin-
den muss, um diese Funktionen nutzen zu können.
QUAD Mode:
Wird die Option „QUAD“ gewählt, so speichert der 4-Kanal-Digitalrecorder alle vier Kamera-Kanäle in
eine einzelne Videodatei.
☞Wenn der Modus „QUAD“ gewählt ist, so ist eine sequenzielle Umschaltung nicht
möglich.
Beim späteren Betrachten der Aufzeichnungen ist lediglich eine quadrierte Darstel-
lung möglich.
Bei der Aufzeichnung im QUAD-Modus wird erheblicher Speicherplatz gespart.

18
13.5 Menüeinstellung „RECORD FRAME“
Anhand der Menüoption „RECORD FRAME“ wird die Anzahl der Bilder pro Sekunde (= frames per
second) festgelegt. Je mehr Bilder pro Sekunde Sie wählen, desto flüssiger ist Wiedergabe der Aufzge-
zeichneten Videodateien.
Von Werk aus ist eine Bildrate von 25 Bildern pro Sekunde eingestellt.
Einstellbare Werte sind: 25, 12, 8, 6, 4, 3, 2, 1
13.6 Menüeinstellung „RECORD QUALITY“
Die Menüoption „RECORD QUALITY“ legt die Aufzeichnungsqualität fest.
Es stehen drei Einstellungsmöglichkeiten zur Verfügung: HIGH (beste Qualität), NORMAL (mittlere
Qualität), LOW (geringste Qualität)
Je höher die Qualität desto detailreicher die Aufzeichnungen. Jedoch benötigt eine hohe Aufzeich-
nungsqualität mehr Speicherplatz also eine geringe Aufzeichnungsqualität.
☞Die eingestellten Bilder pro Sekunde (siehe Kapitel „13.5 Menüoption „RECORD
FRAME“), die Aufzeichnungsqualität sowie die zur Verfügung stehende freie Fest-
plattenkapazität bestimmt die Aufnahmelänge der Videodateien.
13.7 MENÜ „SCHEDULE SET“
Im Untermenü „SCHEDULE SET“ kann ein 24-Stunden-Zeitplan festgelegt werden zu welchem Zeit-
punkt eine Zeitaufzeichnung, eine Aufzeichnung bei Bewegungserkennung oder gar keine Aufzeichnung
stattfinden soll.

19
„-“ = keine Aufzeichnung
„T“ = Zeitaufzeichnung (beachten Sie das unten aufge-
führte Beispiel)
„M“ = Aufzeichnung bei Bewegungserkennung
Beispiel:
Möchten Sie eine Aufzeichnung bei Bewegungserkennung
von 3 bis 6 Uhr, so setzen Sie an den Zeit-Punkten 3, 4, 5
ein „M“.
Möchten Sie eine fortlaufende Aufzeichnung von 7 bis 12
Uhr, so setzen die Zeit-Punkte 7, 8, 9, 10 sowie 11 auf „T“.
Der 24-Stunden-Zeitplan muss einmalig manuell ausgelöst
werden via Drücken der Taste „REC“ (6, 38). Hierzu müssen
Sie sich auf dem Hauptbildschirm befinden. Nachdem die
Taste „REC“ (6, 38) gedrückt wurde startet die Aufzeichnung,
sofern an diesem Zeitpunkt ein „T“ gesetzt wurde. Ist an die-
sem Zeitpunkt ein „M“ gesetzt, so wird eine Aufzeichnung
erst dann gestartet, wenn eine Bewegung erkannt wird.
Manuelle Aufzeichnung starten:
Sofern an einem Zeitpunkt eine Aufzeichnung bei Bewegungserkennung festgelegt wurde, so wird kei-
ne Aufzeichnung getätig, sofern keine Bewegung erkannt wird.
Sie können jedoch durch 3 bis 5 sekündiges Drücken der Taste „REC“ (6, 38) eine manuelle Aufzeich-
nung starten.
13.8 MENÜ „MISCELLANEOUS MENU“
Im folgenden werden Ihnen die Menüoptionen sowie die Untermenüs des Menüs „MISCELLANEOUS
MENU“ erläutert:
13.8.1 LANGUAGE SELECT
Sie können sieben verschiedene Menüsprachen auswählen: Englisch, Italienisch, Französisch,
Deutsch, Polnisch, Spanisch, Portugiesisch.
☞Beachten Sie, dass von Werk aus die Menüsprache auf Englisch eingestellt ist. Bei
Auswahl einer anderen Menüsprache weichen sämtliche Menünamen, Untermenüna-
men sowie die Namen der Menüoptionen von dieser Bedienungsanleitungen ab.
Diese Anleitung basiert auf der englischen Menüsprache!
