Corsair iCUE 465X RGB User manual

Mid Tower Smart Case
© 2019 CORSAIR MEMORY, Inc. All rights reserved. CORSAIR and the sails logo are
registered trademarks in the United States and/or other countries. All other trademarks
are the property of their respective owners. Product may vary slightly from those
pictured. 49-001879 AA
WEB: corsair.com
PHONE: [phone]
WARRANTY:
corsair.com/support/warranty
SUPPORT: support.corsair.com
BLOG: corsair.com/blog
FORUM: forum.corsair.com
YOUTUBE: youtube.com/corsairhowto
iCUE 465X RGB
iCUE 465X RGB
corsair.com/downloads
    


4
ENGLISH....................................................... 1
FRANÇAIS..................................................... 9
DEUTSCH ................................................... 17
NEDERLANDS ............................................ 25
ITALIANO..................................................... 33
ESPAÑOL .................................................... 41
PORTUGUÊS .............................................. 49
POLSKI........................................................ 57
PУССКИЙ..................................................... 65
 .............................................................. 73

1 2
Length .............................................................................................................................................................467mm
Width ...............................................................................................................................................................216mm
Height..............................................................................................................................................................455mm
Maximum GPU length .....................................................................................................................................370mm
Maximum CPU height .....................................................................................................................................170mm
Maximum PSU length......................................................................................................................................180mm
Fan locations:
Front .......................................................................................................3x120mm / 2x140mm (3x120mm included)
To p ............................................................................................................................................2x120mm / 1x140mm
Rear.................................................................................................................................................................120mm
Radiator compatibility:
Front ................................................................................................................................................ 360mm / 280mm
To p ...................................................................................................................................................................240mm
Rear.................................................................................................................................................................120mm

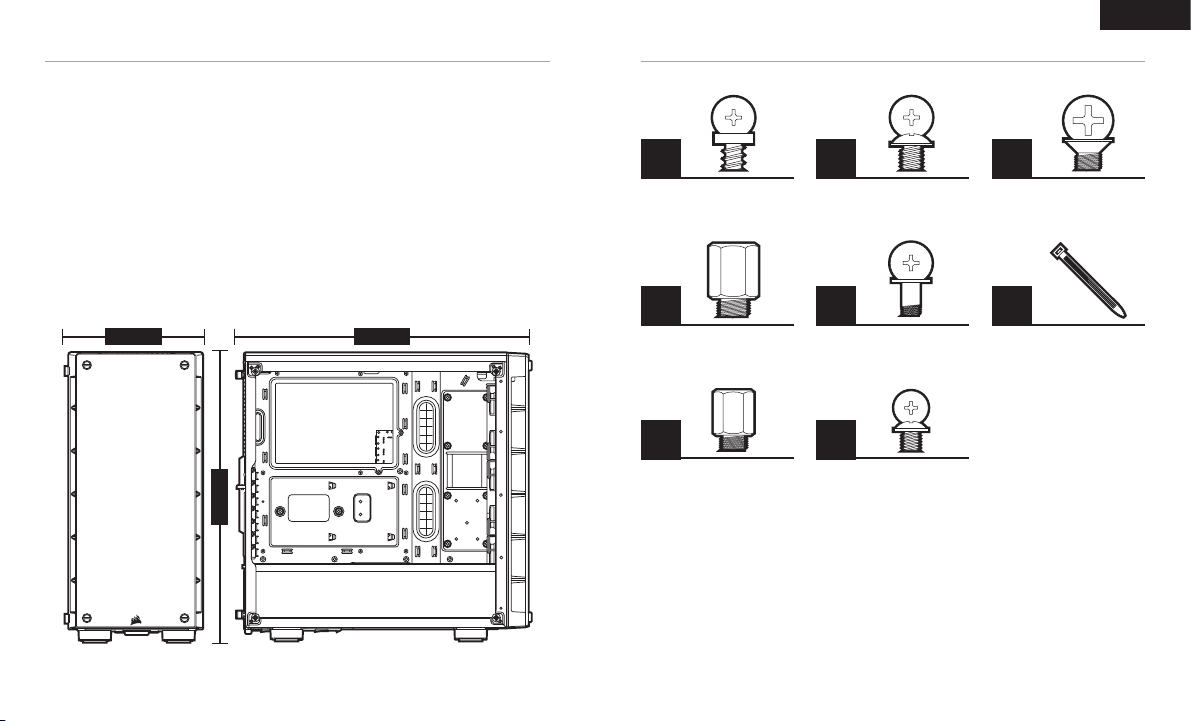

CASE SPECIFICATIONS
ENGLISH
ACCESSORY KIT CONTENTS
216mm 467mm
455mm
x16
Fan screws (short)
x16
MBD/HDD screws
x16
ODD/SSD screws
x1
x1
Motherboard standoff
Lighting Node CORE standoff
x8
x1
Long fan screws
Lighting Node CORE screw
x6
Cable ties

AT X
MATX
ITX
A
C
B
C
C
B
B
D
E
F
G
H
3 4

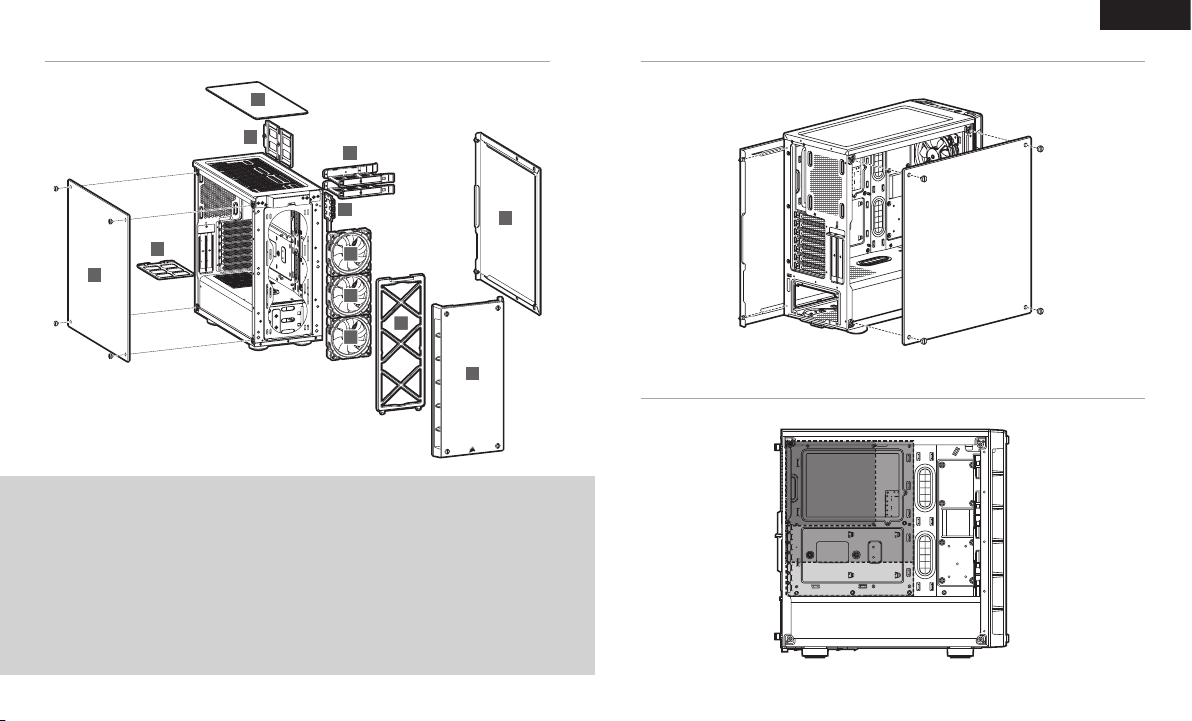

CASE FEATURES REMOVING THE SIDE PANELS
A— TEMPERED GLASS SIDE PANEL
B— DUST FILTERS
C— 3x 120mm RGB FANS
D— REMOVABLE SSD TRAYS
E— HDD TRAYS
F— SOLID SIDE PANEL
G— FRONT BEZEL
H— iCUE LIGHTING NODE CORE
INSTALLING THE MOTHERBOARD
ENGLISH

11
5 6

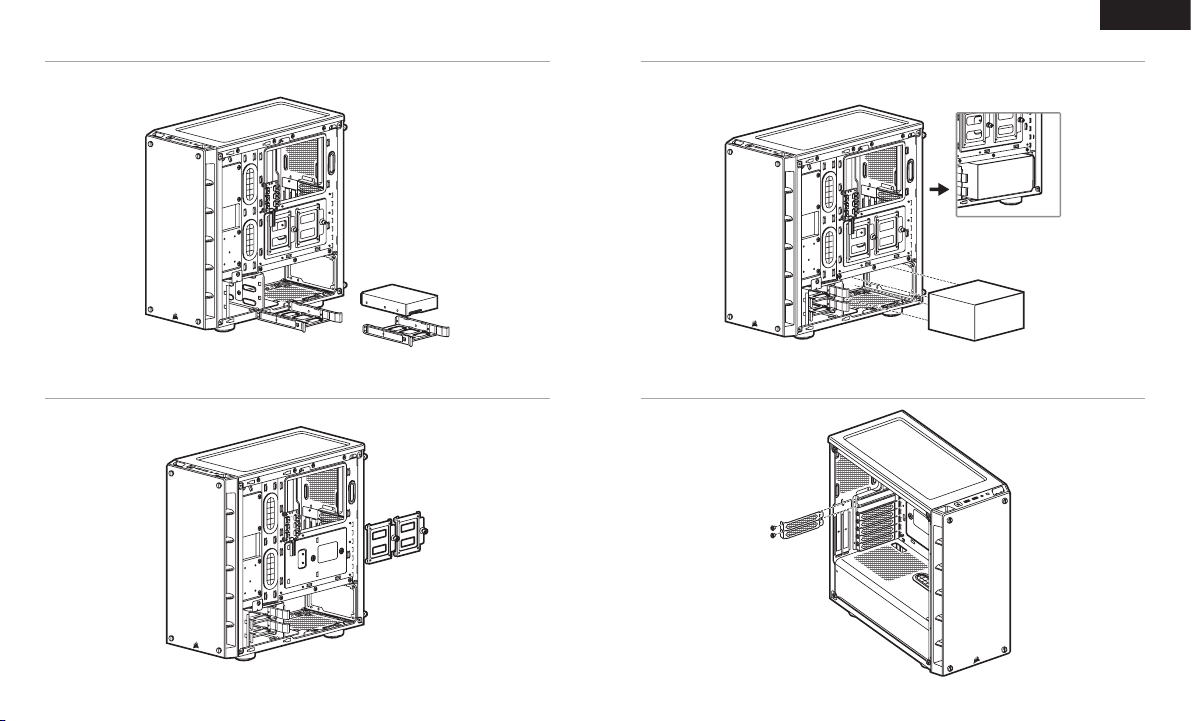

INSTALLING PSUINSTALLING HDDS
INSTALLING PCI-eCARDSINSTALLING SSDS
ENGLISH

USB 3.0
HD AUDIO RESET SW POWER LED +
POWER LED –
POWER SW
7 8
REMOVING THE FRONT BEZEL
INSTALLING THE FRONT I/O CONNECTORS FREQUENTLY ASKED QUESTIONS
1. Does the polarity matter with the I/O panel’s power and reset header?
No, only the LED headers.
2. Who should I contact if I received my case damaged or one of the fans is no longer working?
Please go to support corsair.com and request an RMA so that we can replace
the damaged part(s).
3. Where can I mount a fan?
To learn more about this case visit the product page at corsair.com.
Fan mount locations
Front 3x120mm / 2x140mm
Top 2x120mm / 1x140mm
Rear 120mm

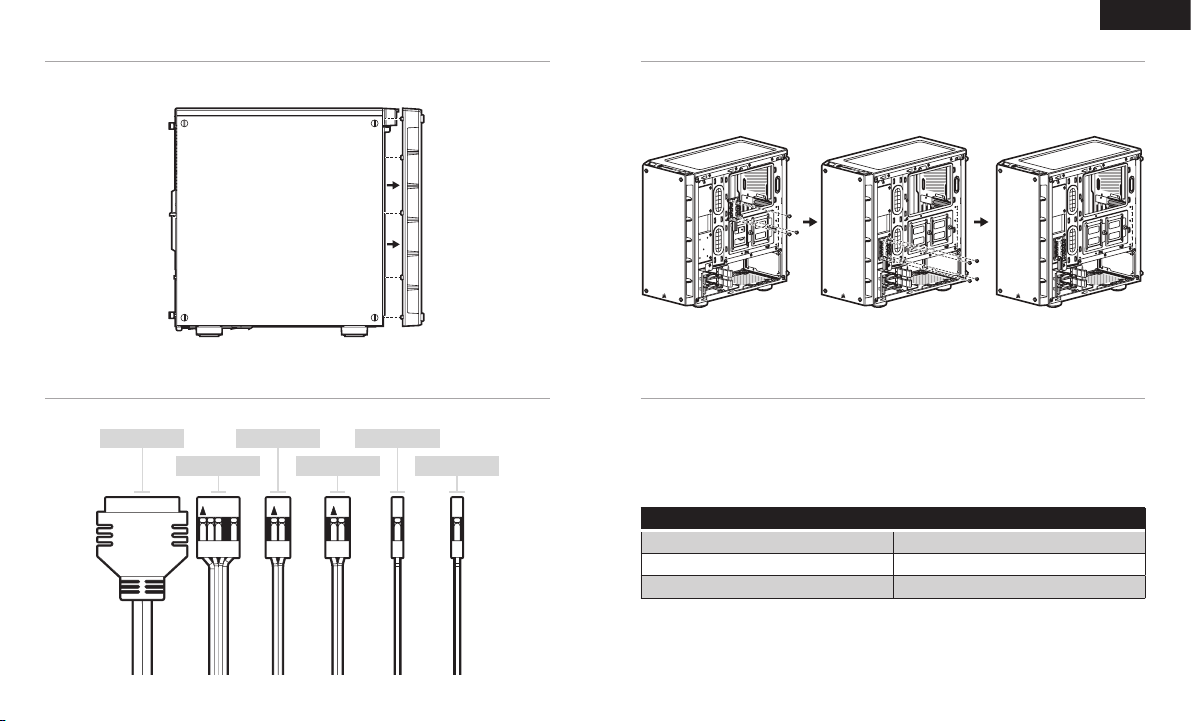

CHANGING LOCATION OF THE iCUE LIGHTING NODE CORE
ENGLISH

216mm 467mm
455mm
9 10
Longueur .........................................................................................................................................................467mm
Largeur ............................................................................................................................................................216mm
Hauteur............................................................................................................................................................455mm
Longueur maximale de carte graphique..........................................................................................................370mm
Hauteur maximale du processeur ...................................................................................................................170mm
Longueur maximale du bloc d’alimentation ....................................................................................................180mm
Emplacements des ventilateurs:
Avant .......................................................................................................... 3x120mm / 2x140mm (3x120mm inclus)
Haut..........................................................................................................................................2x120mm / 1x140mm
Arrière..............................................................................................................................................................120mm
Compatibilité des radiateurs:
Avant ............................................................................................................................................... 360mm / 280mm
Haut.................................................................................................................................................................240mm
Arrière..............................................................................................................................................................120mm
SPÉCIFICATIONS DU BOÎTIER
FRANÇAIS
CONTENU DU KIT D’ACCESSOIRES
x16
Vis courtes pour ventilateur
x16
Vis pour carte mère/disque dur
x16
Vis pour lecteur
optique/disque SSD
x1
Support pour carte mère
x8
Vis de ventilateur longues
x6
Attaches pour câbles
x1
Support pour
Lighting Node CORE
x1
Vis pour Lighting Node CORE

AT X
MATX
ITX
A
C
B
C
C
B
B
D
E
F
G
H
11 12
CARACTÉRISTIQUES DU BOÎTIER RETRAIT DES PANNEAUX LATÉRAUX
A— PANNEAU LATÉRAL EN VERRE TREMPÉ
B— FILTRE ANTI-POUSSIÈRE
C— 3x RGB VENTILATEUR DE 120mm
D— PLATEAUX DE DISQUES SSD
AMOVIBLES
E— PLATEAUX DE DISQUE DUR
F— PANNEAU LATÉRAL NORMAL
G— PANNEAU AVANT
H— iCUE LIGHTING NODE CORE
INSTALLATION DE LA CARTE MÈRE
FRANÇAIS

1111
13 14
INSTALLATION DU BLOC D’ALIMENTATIONINSTALLATION DES DISQUES DURS
INSTALLATION DES CARTES PCI-eINSTALLATION DES SSD
FRANÇAIS

USB 3.0
HD AUDIO RESET SW POWER LED +
POWER LED –
POWER SW
15 16
FOIRE AUX QUESTIONS
RETRAIT DU PANNEAU AVANT MODIFICATION DE L’EMPLACEMENT DE L’iCUE LIGHTING NODE CORE
INSTALLATION DES CONNECTEURS E/S AVANT
1. La polarité est-elle importante pour l’alimentation du panneau d’E/S et le cavalier de réinitialisation?
Non, uniquement pour les cavaliers à LED.
2. À qui dois-je m’adresser si mon boîtier est endommagé à l’arrivée ou lorsqu’un ventilateur ne
fonctionne plus?
Veuillez vous rendre sur le site support.corsair.com et demandez une RMA (autorisation de retour
de marchandise) pour que nous puissions remplacer la ou les pièces endommagées.
3. Où puis-je monter un ventilateur?
Pour en savoir plus sur ce boîtier, veuillez vous rendre sur le site corsair.com, à la page des produits.
Emplacements des fixations de ventilateur
Avant 3x120mm / 2x140mm
Haut 2x120mm / 1x140mm
Arrière 120mm
FRANÇAIS

216mm 467mm
455mm
17 18
Länge...............................................................................................................................................................467mm
Breite ...............................................................................................................................................................216mm
Höhe................................................................................................................................................................455mm
Maximale GPU-Länge .....................................................................................................................................370mm
Maximale CPU-Höhe.......................................................................................................................................170mm
Maximale Netzteil-Länge.................................................................................................................................180mm
Lüfterpositionen:
Vorderseite...........................................................................................3x120mm / 2x140mm (3x120mm inbegriffen)
Oben.........................................................................................................................................2x120mm / 1x140mm
Rückseite.........................................................................................................................................................120mm
Radiatorkompatibilität:
Vorderseite....................................................................................................................................... 360mm / 280mm
Oben................................................................................................................................................................240mm
Rückseite.........................................................................................................................................................120mm
TECHNISCHE DATEN DES GEHÄUSES
DEUTSCH
INHALT DES ZUBEHÖRKITS
x16
Kurze Schrauben für Lüfter
x16
Schrauben für die Hauptplatine
und Festplattenlaufwerke
x16
Schrauben für optische und
SSD-Laufwerke
x1
Abstandhalter für hauptplatine
x8
Lange Lüfterschrauben
x6
Kabelbinder
x1
Abstandhalter für
Lighting Node CORE
x1
Lighting Node CORE-Schrauben

AT X
MATX
ITX
A
C
B
C
C
B
B
D
E
F
G
H
19 20
FUNKTIONSMERKMALE DES GEHÄUSES ABNEHMEN DER SEITENPLATTEN
A— SEITENABDECKUNG AUS
GEHÄRTETEM GLAS
B— STAUBFILTER
C— 3x RGB LÜFTER, 120mm
D— ABNEHMBARER SSD-SCHACHT
E— HDD-SCHÄCHTE
F— MASSIVE SEITENABDECKUNG
G— BLENDE VORDERSEITE
H— iCUE LIGHTING NODE CORE
INSTALLATION DES MOTHERBOARDS
DEUTSCH

11
21 22
INSTALLATION DES NETZTEILS (PSU)INSTALLATION VON HDD-LAUFWERKEN
INSTALLIEREN VON PCI-e-KARTENINSTALLATION VON SSD-LAUFWERKEN
DEUTSCH

USB 3.0
HD AUDIO RESET SW POWER LED +
POWER LED –
POWER SW
23 24
HÄUFIG GESTELLTE FRAGEN
ABNEHMEN DER VORDEREN BLENDE ÄNDERN DER POSITION DES iCUE LIGHTING NODE CORE
INSTALLATION DER VORDEREN I/O -ANSCHLÜSSE
1. Muss bei der Ein/Austaste und dem Rücksetzschalter der I/O-Abdeckung die Polarität
beachtet werden?
Nein, nur bei den LED-Headern.
2. An wen kann ich mich wenden, wenn ich ein beschädigtes Gehäuse erhalten habe oder einer der
Lüfter nicht mehr funktioniert?
Gehen Sie zu support.corsair.com und fordern Sie eine RMA an, damit wir die beschädigten Teile
ersetzen könen.
3. Wo kann ich einen Lüfter anbringen?
Weitere Informationen über dieses Gehäuse finden Sie auf der Produktseite bei corsair.com.
Lüfter-Einbaupunkte
Vorderseite 3x120mm / 2x140mm
Oberseite 2x120mm / 1x140mm
Rückseite 120mm
DEUTSCH

216mm 467mm
455mm
25 26
Lengte..............................................................................................................................................................467mm
Breedte............................................................................................................................................................216mm
Hoogte.............................................................................................................................................................455mm
Maximale GPU-lengte .....................................................................................................................................370mm
Maximale CPU-hoogte....................................................................................................................................170mm
Maximale PSU-lengte......................................................................................................................................180mm
Fanlocaties:
Voorzijde.............................................................................................3x120mm / 2x140mm (3x120mm inbegrepen)
Bovenzijde................................................................................................................................2x120mm / 1x140mm
Achterzijde.......................................................................................................................................................120mm
Radiatorcompatibiliteit:
Voorzijde.......................................................................................................................................... 360mm / 280mm
Bovenzijde.......................................................................................................................................................240mm
Achterzijde.......................................................................................................................................................120mm
SPECIFICATIES BEHUIZING INHOUD ACCESSOIREKIT
x16
Schroeven voor fans (kort)
x16
Schroeven voor MBD/HDD
x16
Schroeven voor ODD/SSD
x1
Afstandhouders voor
moederbord
x8
Lange fanschroeven
x6
Kabelbinders
x1
Afstandhouders voor
Lighting Node CORE
x1
Schroeven voor
Lighting Node CORE
NEDERLANDS

AT X
MATX
ITX
A
C
B
C
C
B
B
D
E
F
G
H
27 28
ONDERDELEN VAN DE BEHUIZING DE ZIJPANELEN VERWIJDEREN
A— ZIJPANEEL VAN GEHARD GLAS
B— STOFFILTERS
C— 3x 120mm RGB FANS
D— VERWISSELBARE
SSD-BRACKETS
E— HDD-BRACKETS
F— STEVIG ZIJPANEEL
G— VOORPANEEL
H— iCUE LIGHTING NODE CORE
HET MOEDERBORD INSTALLEREN
NEDERLANDS

11
29 30
NEDERLANDS
PSU INSTALLERENHDD’S INSTALLEREN
PCI-e-KAARTEN INSTALLERENSSD’S INSTALLEREN

USB 3.0
HD AUDIO RESET SW POWER LED +
POWER LED –
POWER SW
31 32
VEELGESTELDE VRAGEN
HET VOORPANEEL VERWIJDEREN LOCATIE VAN HET iCUE CORE-VERLICHTINGSKNOOPPUNT WIJZIGEN
DE I/O-CONNECTOREN AAN DE VOORZIJDE INSTALLEREN
1. Is de polariteit van belang voor de aan/uit- en resetheader van het I/O-paneel?
Nee, alleen voor de ledheaders.
2. Met wie moet ik contact opnemen als de behuizing beschadigd is of als een van de fans niet
meer werkt?
Ga naar support.corsair.com en vraag een RMA aan zodat we de beschadigde onderdelen
kunnen vervangen.
3. Waar kan ik een fan installeren?
Ga naar de productpagina op corsair.com voor meer informatie over deze behuizing.
Installatielocaties voor fans
Voorzijde 3x120mm / 2x140mm
Bovenzijde 2x120mm / 1x140mm
Achterzijde 120mm
NEDERLANDS

216mm 467mm
455mm
33 34
Lunghezza .......................................................................................................................................................467mm
Larghezza ........................................................................................................................................................216mm
Altezza.............................................................................................................................................................455mm
Lunghezza massima scheda video .................................................................................................................370mm
Altezza massima processore...........................................................................................................................170mm
Lunghezza massima alimentatore...................................................................................................................180mm
Posizionamento ventole:
Frontale......................................................................................................3x120mm / 2x140mm (3x120mm incluse)
Superiore..................................................................................................................................2x120mm / 1x140mm
Posteriore ........................................................................................................................................................120mm
Posizionamento radiatore:
Frontale............................................................................................................................................ 360mm / 280mm
Superiore.........................................................................................................................................................240mm
Posteriore ........................................................................................................................................................120mm
SPECIFICHE DEL PRODOTTO
ITALIANO
CONTENUTO KIT ACCESSORI
x16
Viti corte per ventole
x16
Viti per scheda madre e
hard disk
x16
Viti per SSD e masterizzatore
x1
Distanziatore scheda madre
x8
Viti lunghe per ventole
x6
Fascette per cavi
x1
Distanziatore Lighting Node CORE
x1
Viti per Lighting Node CORE

AT X
MATX
ITX
A
C
B
C
C
B
B
D
E
F
G
H
35 36
PROPRIETÀ DEL PRODOTTO RIMOZIONE DEL PANNELLO LATERALE
A— PANNELLO LATERALE IN VETRO TEMPERATO
B— FILTRO PER LA POLVERE
C— 3x RGB VENTOLE DA 120mm
D— VASSOI PER UNITÀ SSD RIMOVIBILI
E— CESTELLO MONTAGGIO HARD DISK
F— PANNELLO LATERALE SENZA FINESTRA
G— PANNELLO ANTERIORE
H— iCUE LIGHTING NODE CORE
INSTALLAZIONE SCHEDA MADRE
ITALIANO
