Corsair iCUE 220T RGB User manual

corsair.com/downloads
    

© 2019-2020 CORSAIR MEMORY, Inc. All rights reserved. CORSAIR and the sails
logo are registered trademarks in the United States and/or other countries. All other
trademarks are the property of their respective owners. Product may vary slightly from
those pictured. 49-001852 AD
WEB: corsair.com
PHONE: [phone]
WARRANTY: corsair.com/support/
warranty
SUPPORT: support.corsair.com
BLOG: corsair.com/blog
FORUM: forum.corsair.com
YOUTUBE: youtube.com/corsairhowto 220T RGB
Mid-Tower Gaming Case
220T RGB

ENGLISH ......................................................1
FRANÇAIS.................................................. 11
DEUTSCH...................................................21
NEDERLANDS ...........................................31
ITALIANO.................................................... 41
ESPAÑOL ...................................................51
PORTUGUÊS..............................................61
POLSKI.......................................................71
PУССКИЙ.....................................................81
...........................................................91
中文 ...........................................................101

1 2
ENGLISH

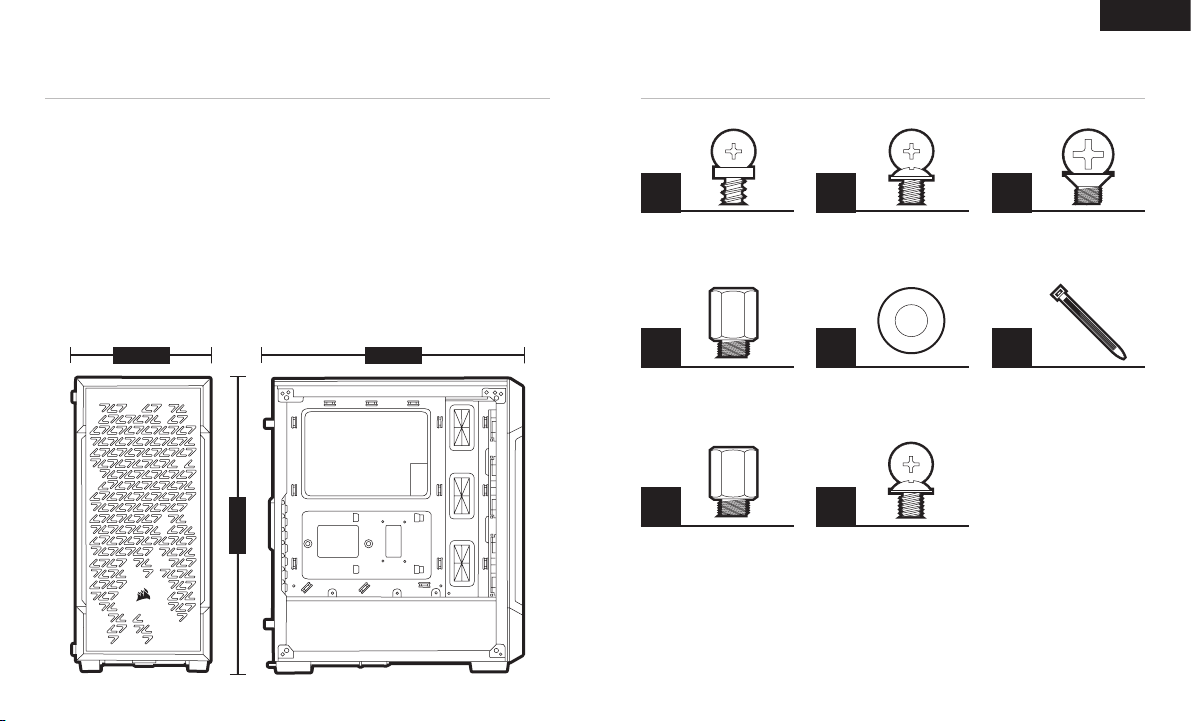

CASE SPECIFICATIONS
Length............................................................................................................................................................ 395mm
Width...............................................................................................................................................................210mm
Height............................................................................................................................................................. 450mm
Maximum GPU length ................................................................................................................................... 300mm
Maximum CPU height ....................................................................................................................................160mm
Maximum PSU length ....................................................................................................................................180mm
Fan locations:
Front.................................................................................................................................... 3 x 120mm / 2 x 140mm
Top ...................................................................................................................................... 2 x 120mm / 2 x 140mm
Rear...........................................................................................................................................................1 x 120mm
Radiator compatibility:
Front................................................................................................................................................360mm / 280mm
Top ..................................................................................................................................................................240mm
Rear.................................................................................................................................................................120mm
210mm 395mm
450mm
ACCESSORY KIT CONTENTS
x20
Fan screws (short)
x18
MBD / HDD screws
x12
ODD / SSD screws
x1
x1
Motherboard standoffs
Lighting Node CORE standoff
x8
x1
Washer
Lighting Node CORE screw
x12
Cable ties

ATX
MATX
ITX
3 4
ENGLISH
REMOVING THE SIDE PANELS
INSTALLING THE MOTHERBOARD

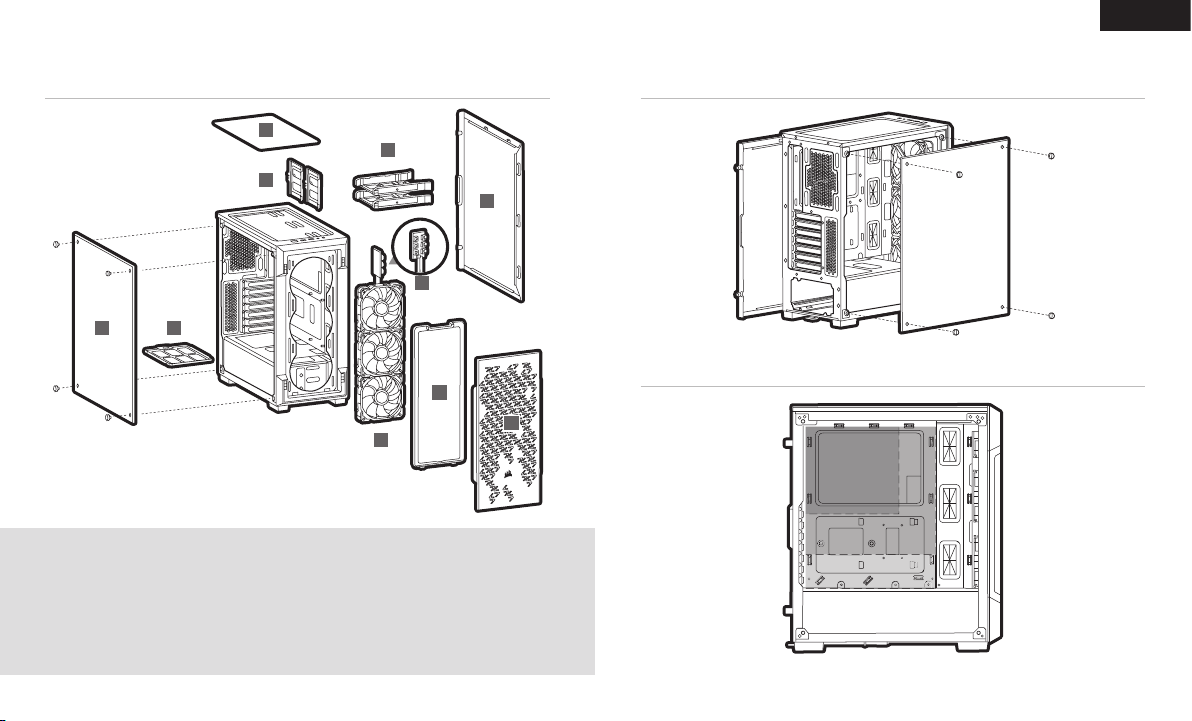

CASE FEATURES
A— TEMPERED GLASS SIDE PANEL
B— DUST FILTERS
C— SSD TRAYS
D— HDD TRAYS
E— SOLID SIDE PANEL
F— FRONT BEZEL
G— 3 x120mm RGB FANS
H— LIGHTING NODE CORE
A
B
B
B
D
F
E
H
G
C

5 6
ENGLISH

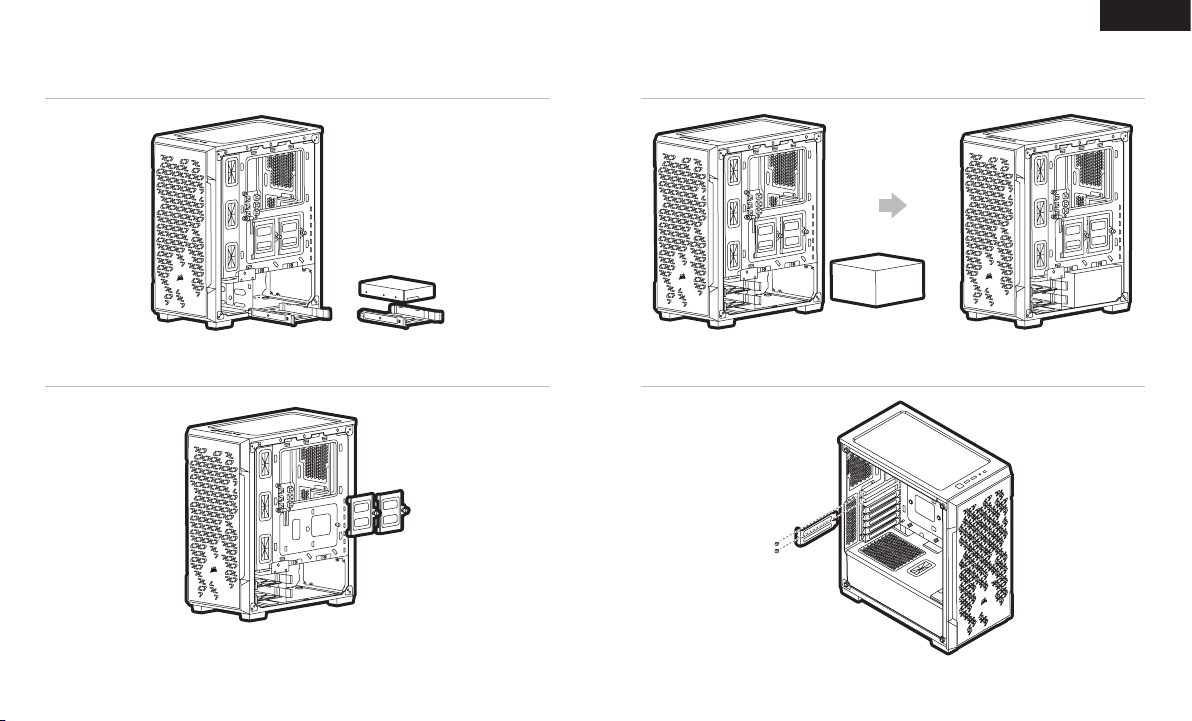

INSTALLING SSDs
INSTALLING PSUINSTALLING HDDs
INSTALLING PCI-eCARDS

USB 3.0
HD AUDIO RESET SW
POWER LED +
POWER LED –
POWER SW
7 8
ENGLISH
REMOVING THE FRONT BEZEL
MOVING HDD CAGE
INSTALLING THE FRONT I/O CONNECTORS

910
ENGLISH
INSTALLING THE LIGHTING NODE CORE
FREQUENTLY ASKED QUESTIONS
1. Does the polarity matter with the I/O panel’s power and reset header?
No, only the LED headers.
2. Who should I contact if I received my case damaged or one of the fans is no longer working?
Please go to support.corsair.com and request an RMA so that we can replace
the damaged part(s).
3. Where can I mount a fan?
To learn more about this case visit the product page at corsair.com.
Fan mount locations
Front 3 x 120mm / 2 x 140mm
Top 2 x 120mm / 2 x 140mm
Rear 1 x 120mm
1. Turn your system off prior to installing your Lighting Node CORE.
2. Plug the 9-pin USB into an available internal USB 2.0 header in your system.
3. Plug the SATA connector into an available SATA connector on your PSU.
4. The Fan LED wiring must be connected to the fan hub in the order you want the lighting effects
to be displayed.
5. Fans must start at “1” and continue in series. 1 > 2 > 3 > 4 > 5 > 6
6. Any fan not connected in series will break communication and the RGB LED lighting function will not work.
2
3
5
1 2 3
6 5 4
CHANGING LOCATION OF THE LIGHTING NODE CORE

210mm 395mm
450mm
11 12
