Cosmo DN 25 User manual

GUTES KLIMA
BESSER LEBEN
MONTAGE- UND BETRIEBSANLEITUNG
PUMPENGRUPPE GEMISCHT DN 25 / DN 32
INSTRUCTIONS FOR USE
MIXED PUMP GROUP DN 25 / DN 32

2
2 Lieferumfang 3
2.1 Zu dieser Anleitung 3
2.2 Produktbeschreibung 3
2.3 Ausstattung 4
2.4 Funktion 4
2.4.1 Schwerkraftbremse 5
2.4.2 Pumpe [Fachmann] 5
2.4.3 Drei-Wege-Mischer [Fachmann] 6
2.4.4 Mischer-Adaptersatz zur Reduzierung des Kvs-Wertes 7
2.5 Stellmotor CSR5 7
3 Technische Zeichnung 8
4 Vorschriften / Normen / Richtlinien 9
5 Technische Daten 9
5.1 Differenzdruckdiagramm Pumpengruppe DN 25 10
5.2 Differenzdruckdiagramm Pumpengruppe DN 32 10
6 Sicherheitshinweise 11
7 Montage- und Betriebsanleitung / Installation 12
7.1 Montage auf Verteiler 12
7.2 Montage auf Wandhalter 13
7.3 Montage auf Stockschrauben 14
8 Inbetriebnahme / Funktionsprüfung / Außerbetriebnahme 15
8.1 Demontage 15
9 Wartung 16
9.1 Ersatzteile 16
9.1.1 Pumpengruppe DN 25 16
9.1.2 Pumpengruppe DN 32 17
10 Pflegehinweise 18
11 Kontaktdaten 19
12 Garantie / Gewährleistung / Nachkaufgarantie 19
Art.Nr. 993x062CSM01-06-ml – Version V03 – Stand 2018/04
Original-Anleitung
Technische Änderungen vorbehalten!
Printed in Germany – Copyright by COSMO GmbH
1 INHALTSVERZEICHNIS

3
PUMPENGRUPPE GEMISCHT - DN 25 / DN 32
2 LIEFERUMFANG
Lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig
durch. Bewahren Sie diese Anleitung zum späteren Gebrauch in der Nähe
der Anlage auf.
2.1 ZU DIESER ANLEITUNG
Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung der
gemischten Pumpengruppe DN 25 und DN 32. Für andere Komponenten der Anlage, wie
z. B. die Pumpe, den Regler oder den Verteiler, beachten Sie bitte die separaten Anleitungen.
Die mit [Fachmann] bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker.
2.2 PRODUKTBESCHREIBUNG
Die gemischte Pumpengruppe DN 25 und DN 32 ist eine vormontierte Armaturengruppe für
Heizungskreise. Die Pumpe kann durch die Kugelhähne und den Mischer abgesperrt werden.
Sie kann so einfach gewartet werden, ohne dass das Wasser im Heizungskreis abgelassen
werden muss. Die Pumpengruppe wird direkt auf einen Verteiler oder auf einen Wandhalter
montiert. Die Pumpengruppe inklusive Dämmung entspricht der EnEV.

4
A-1 Vorlauf zum Verbraucherkreis
A-2 Ganzmetall-Thermometer mit Tauchhülse im Kugelhahn integriert (Vorlauf)
B Heizungspumpe
C Stellantrieb für Mischer
C-1 Vorlauf vom Wärmeerzeuger
C-2 Rücklauf zum Wärmeerzeuger
C-3 aufstellbare Schwerkraftbremse
C-4 3-Wege-Mischer mit einstellbarem Bypass
D Rücklaufrohr
E funktionsoptimierte Design-Dämmung
F-2 Ganzmetall-Thermometer mit Tauchhülse im Kugelhahn integriert (Rücklauf)
F-1 Rücklauf vom Verbraucherkreis
2.3 AUSSTATTUNG
2.4 FUNKTION
3-Wege-Mischer mit einstellbarem Bypass
Über den integrierten Mischer wird die Vorlauftemperatur der Pumpengruppe geregelt.
Heißes Erzeuger- und abgekühltes Rücklaufwasser werden gemischt, um die gewünschte
Vorlauftemperatur der Pumpengruppe zu erzeugen. Die Einstellung des Mischers erfolgt
durch den elektrischen Stellantrieb in Verbindung mit dem externen Regler. Durch die fest
einzustellende Vormischung am Mischer-Bypass kann immer ein bestimmter Anteil (0-30%)
abgekühltes Rücklaufwasser beigemischt werden. Das 3-Wege-Stellglied kann somit über
den gesamten Stellbereich (0-100 %) arbeiten, obwohl nur ein kleiner Anteil Erzeugerwasser
erforderlich ist.
Beispiel: Flächenheizungen arbeiten auf niedrigen Temperaturniveaus mit geringen Temperatur-
spreizungen, aber hohen Volumenströmen. Es ist somit ausreichend, dem noch „warmen“
Rücklauf etwas heißes Wasser beizumischen.
Einsatzgebiet für Nutzung des Bypasses:
Verbraucherkreise mit deutlich tieferer Vorlauftemperatur als der Erzeugervorlauf
Regelung von Fußboden- und Flächenheizungen
Einsatzgebiet für Nutzung ohne Bypass:
Radiator- und Lufterhitzerkreise

5
PUMPENGRUPPE GEMISCHT - DN 25 / DN 32
#
2.4.1 SCHWERKRAFTBREMSE
2.4.2 PUMPE [FACHMANN]
Die Pumpe ist vollständig absperrbar. Sie kann gewechselt und gewartet werden,
ohne dass das Wasser des Heizkreises abgelassen werden muss.
Absperren der Pumpe:
1. Schließen Sie die Kugelhähne im Vor- und Rücklauf (A-1, F-1).
2. Trennen Sie das Ausdehnungsgefäß von der Anlage und machen Sie die Anlage drucklos.
3. Ziehen Sie den Stellmotor vom Mischer ab.
4. Drehen Sie die Bypass-Schraube am Mischer so, dass der Schlitz in einer Linie mit
den Markierungen steht (siehe Abbildung links).
5. Drehen Sie die Nase des Mischerkükens auf Position „VL zu“, so dass der Mischer
verschlossen ist. Der Mischer ist nun tropfdicht verschlossen.
Die Pumpengruppe ist im Mischer (C-4) mit einem aufstellbaren Rückflussverhinderer (C-3)
ausgestattet.
Betrieb
Im Betrieb muss die Markierung auf „Z“ zeigen.
Die Schwerkraftbremse ist geschlossen.
Durchfluss nur in Pfeilrichtung.
Befüllen, Entleeren, Entlüften
Zum Befüllen, Entleeren und Entlüften muss die Markierung auf „A“ zeigen.
Die Schwerkraftbremse ist geöffnet.
Durchfluss in beide Richtungen.

6
2.4.3 DREI-WEGE-MISCHER
[FACHMANN]
Der motorbetriebene 3-Wege-Mischer (C-4) regelt mittels Vorlauffühler und Regler
die Vorlauftemperatur des Verbraucherkreises auf den geforderten Wert.
Der Mischer ist mit einem separat zu bedienenden Bypass ausgestattet. Über diesen Bypass
wird dem Vorlauf kälteres Wasser aus dem Rücklauf beigemischt, wodurch ggf. der Volumen-
strom im Verbraucherkreis erhöht werden kann.
Position 10: Durchgangsstellung,
keine Beimischung
Vorlauftemperatur Verbraucher =
Vorlauftemperatur Wärmeerzeuger
Position 0: 100% Beimischung
Vorlauftemperatur Verbraucher =
Rücklauftemperatur Verbraucher
10
0
1. Legen Sie während der Inbetriebnahme fest, mit welcher Bypass-Stellung die Anlage
betrieben werden soll. Ermitteln und überprüfen Sie die korrekte Einstellung durch
mehrere Versuche. Die Bypass-Schraube ist stufenlos verstellbar.
Bypass geschlossen
Der Schlitz der Bypass-Schraube steht in einer Linie mit den Markierungen.
Einsatzbereich:
Anwendungen mit hoher Vorlauftemperatur im Verbraucherkreis
Radiator- und Lufterhitzerkreise
Bypass offen
Der Schlitz der Bypass-Schraube steht entgegengesetzt zu den Markierungen.
Einsatzbereich:
Anwendungen mit niedriger Vorlauftemperatur im Verbraucherkreis
Flächen-, Wand- und Fußbodenheizung
2. Überprüfen Sie die Bypass-Stellung während des Betriebs. Achten Sie darauf, dass der
Volumenstrom ausreichend ist und dass die gewünschte Temperatur erreicht wird.

7
PUMPENGRUPPE GEMISCHT - DN 25 / DN 32
2.4.4 MISCHER-ADAPTERSATZ ZUR
REDUZIERUNG DES KVS-WERTES
Der Mischer-Adaptersatz zur Reduzierung des Kvs-Wertes ist optional als Zubehör für gemischte
Pumpengruppen DN 25 erhältlich.
Mit Hilfe des Mischer-Adaptersatzes kann der (interne) Kvs-Wert des Mischers reduziert werden.
Durch die Erhöhung des internen Durchflusswiderstandes behält der Mischer auch dann einen
linearen Regelbereich, wenn er in Kombination mit kleineren Heizkesseln (mit größeren inneren
Widerständen) betrieben wird.
Beachten Sie für die Montage die separate Anleitung zum Mischer-Adaptersatz.
EINSATZBEREICH BIS
KESSELLEISTUNG BEI
ERFORDERLICHER
ADAPTERSATZ
∆T = 20 K ∆T = 15 K ∆T = 10 K
40,0 kW 30,0 kW 20,0 kW ohne Adapter
30,0 kW 22,5 kW 15,0 kW Adapter Kvs-Wert = 4,7 (KBN: C2MAS47)
20,0 kW 13,5 kW 9,0 kW Adapter Kvs-Wert = 2,8 (KBN: C2MAS28)
2.5 STELLMOTOR CSR5
Montage des Stellmotors:
1. Drehen Sie den Stellknopf des
Mischers in die Position 0
(siehe Abbildung links).
2. Stellen Sie den Wahlschalter
am Stellmotor auf Handbetrieb.
3. Drehen Sie den Stellknopf des
Stellmotors nach links
(siehe Abbildung links).
4. Rasten Sie den Stellmotor auf
den Stellknopf des Mischers
und die zwei Rastbolzen auf.
5. Stellen Sie am Stellmotor den
Automatikbetrieb ein.
Beachten Sie die separate
Anleitung zum Stellmotor!
Rastbolzen
0
Wahlschalter
Der Stellmotor CSR5 wird in den gemischten Pumpengruppen DN 25 / DN 32 eingesetzt.
Skala: blau

8
Maßzeichnung Pumpengruppe DN 25
Maßzeichnung Pumpengruppe DN 32
3 TECHNISCHE ZEICHNUNG
Alle Angaben in mm
Alle Angaben in mm

9
PUMPENGRUPPE GEMISCHT - DN 25 / DN 32
4 VORSCHRIFTEN /
NORMEN / RICHTLINIEN
Die Pumpengruppe darf nur in Heizungskreisen unter Berücksichtigung der in dieser Anleitung
angegebenen technischen Grenzwerte verwendet werden. Die Pumpengruppe darf nicht in
Trinkwasseranwendungen eingesetzt werden. Die bestimmungswidrige Verwendung der
Pumpengruppe führt zum Ausschluss jeglicher Haftungsansprüche.
Die Verpackungsmaterialien bestehen aus recycelbaren Materialien und können dem normalen
Wertstoffkreislauf wieder zugeführt werden.
5 TECHNISCHE DATEN
ABMESSUNGEN DN 25 DN 32
Achsabstand 125 mm 125 mm
Breite Dämmung 250 mm 250 mm
Höhe Dämmung 385 mm 443 mm
Einbaulänge 340 mm 398 mm
ANSCHLÜSSE
Verbraucher (VL/RL) 1" IG 1¼" IG
Wärmeerzeuger (VL/RL) 1½" AG 1½" AG
BETRIEBSDATEN
Öffnungsdruck Rückflussverhinderer (C-3) 4,9 mbar, aufstellbar
HYDRAULIK
Maximaler Druck 6 bar
Maximale Temperatur 110 °C
KVS-Wert [m3/h] 5,6 7,4
WERKSTOFFE
Armaturen Messing / Stahl
Dichtungen EPDM
Dämmung EPP
ENERGIE-EFFIZIENZ-INDEX
COSMO CPH 2.0 6-25 bzw. 6-32 < 0,18
Grundfos ALPHA2.1 25-60 bzw. 32-60 < 0,17
Wilo-Stratos PICO 25/1-6 bzw. 30/1-6 < 0,20

10
Druck [mbar]
Druck [kPa]
Volumenstrom [l/h]
5.1 DIFFERENZDRUCKDIAGRAMM
PUMPENGRUPPE DN 25
5.2 DIFFERENZDRUCKDIAGRAMM
PUMPENGRUPPE DN 32
Druck [mbar]
Druck [kPa]
Volumenstrom [l/h]

11
PUMPENGRUPPE GEMISCHT - DN 25 / DN 32
6 SICHERHEITSHINWEISE
Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen
Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in
für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand
entsprechen [Fachmann].
Bei der Installation und Inbetriebnahme muss folgendes beachtet werden:
Einschlägige regionale und überregionale Vorschriften
Unfallverhütungsvorschriften der Berufsgenossenschaft
Anweisungen und Sicherheitshinweise dieser Anleitung
VORSICHT
Personen- und Sachschaden!
Die Pumpengruppe ist nur geeignet für den Einsatz in Heizungskreisen
mit Heizungswasser gemäß VDI 2035 / Ö-Norm H 5195-1.
Die Pumpengruppe darf nicht in Trinkwasseranwendungen eingesetzt werden.
ACHTUNG
Sachschaden durch Mineralöle!
Mineralölprodukte beschädigen die EPDM-Dichtungselemente nachhaltig, wodurch
die Dichteigenschaften verloren gehen. Für Schäden, die durch derartig beschädigte
Dichtungen entstehen, übernehmen wir weder eine Haftung noch leisten wir Garantie-
ersatz.
Vermeiden Sie unbedingt, dass EPDM mit mineralölhaltigen Substanzen in Kontakt
kommt.
Verwenden Sie geeignetes Silikonspray.

12
7 MONTAGE- UND BETRIEBS-
ANLEITUNG / INSTALLATION
ACHTUNG
Sachschaden!
Um Schäden an der Anlage zu verhindern, muss der Montageort trocken, tragsicher,
frostfrei und vor UV-Strahlung geschützt sein.
Die Pumpengruppe kann entweder auf einem Verteiler, auf einer Wandhalterung (KBN: C2PWH)
oder auf Stockschrauben montiert werden. Der Verteiler, die Wandhalterung für den Verteiler
und die Premium Wandhalterung für die Pumpengruppe sind nicht im Lieferumfang enthalten.
7.1 MONTAGE AUF VERTEILER
Der Verteiler und die Wandhalterung für Verteiler sind nicht im Lieferumfang enthalten.
Beachten Sie für die Montage des Verteilers und die Montage der Pumpengruppe auf
dem Verteiler die separate Anleitung des Verteilers!

13
PUMPENGRUPPE GEMISCHT - DN 25 / DN 32

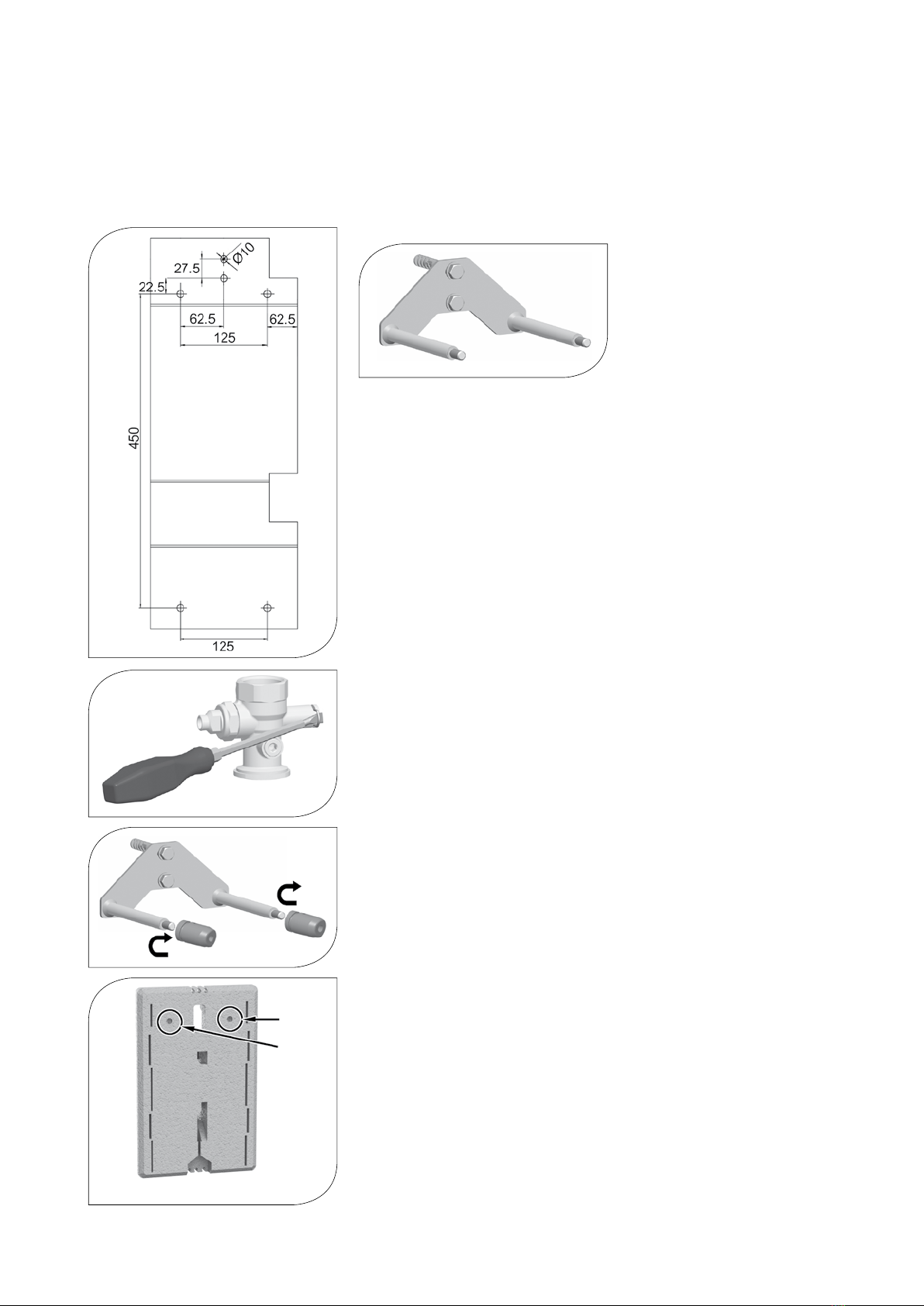

7.2 MONTAGE AUF WANDHALTER
Die Premium Wandhalterung für
Pumpengruppen ist nicht im
Lieferumfang enthalten (KBN: C2PWH).
1. Bestimmen Sie den Montageort.
2. Eine Bohrschablone finden Sie auf der Pappe neben der Pumpengruppe
(siehe Abbildung links).
3. Bohren Sie die Löcher und setzen Sie geeignete Dübel ein. Beachten Sie,
dass die beiliegenden Dübel nur für Vollstein-Mauerwerk geeignet sind.
4. Befestigen Sie den Wandhalter mit geeigneten Schrauben und den
Unterlegscheiben an der Wand.
5. Nehmen Sie die Pumpengruppe aus der hinteren Dämmschale.
6. Ziehen Sie die Clip-Federn mit einem Schraubendreher seitlich
aus den Kugelhähnen heraus.
7. Entnehmen Sie die Schallentkopplungen aus den Kugelhähnen.
8. Schrauben Sie beide Schallentkopplungen auf die Bolzen des Wandhalters.
9. Schieben Sie die Clip-Federn wieder seitlich auf die Kugelhähne.
Rückansicht hintere Dämmschale
10. Stanzen Sie die zwei vorgefrästen Löcher der hinteren Dämmschale aus
(siehe Abbildung links).
11. Schieben Sie die hintere Dämmschale durch die gestanzten Löcher auf den Wandhalter.
12. Rasten Sie die Pumpengruppe auf den Wandhalter auf.
13. Nehmen Sie die Pumpengruppe in Betrieb, wie in Kapitel „8 Inbetriebnahme“ beschrieben.
Alle Angaben
in mm

14
7.3 MONTAGE AUF
STOCKSCHRAUBEN
Für die Montage empfehlen wir die Verwendung von zwei Stockschrauben M8x160.
Die Stockschrauben sind nicht im Lieferumfang enthalten.
1. Bestimmen Sie den Montageort.
2. Eine Bohrschablone finden Sie auf der Pappe neben der Pumpengruppe
(siehe Abbildung links).
3. Bohren Sie die Löcher und setzen Sie geeignete Dübel ein.
4. Drehen Sie die Stockschrauben so weit ein, dass sie genau 96 mm aus
der Wand heraus stehen.
5. Nehmen Sie die Pumpengruppe aus der hinteren Dämmschale.
6. Ziehen Sie die Clip-Federn mit einem Schraubendreher seitlich
aus den Kugelhähnen heraus.
7. Entnehmen Sie die Schallentkopplungen aus den Kugelhähnen.
8. Schrauben Sie beide Schallentkopplungen auf die Stockschrauben.
9. Schieben Sie die Clip-Federn wieder seitlich auf die Kugelhähne.
Rückansicht hintere Dämmschale
10. Stanzen Sie die zwei vorgefrästen Löcher der hinteren Dämmschale aus
(siehe Abbildung links).
11. Schieben Sie die hintere Dämmschale durch die gestanzten Löcher auf den Wandhalter.
12. Rasten Sie die Pumpengruppe auf die Stockschrauben auf.
13. Nehmen Sie die Pumpengruppe in Betrieb, wie in Kapitel „8 Inbetriebnahme“ beschrieben.
Alle Angaben
in mm

15
PUMPENGRUPPE GEMISCHT - DN 25 / DN 32
8 INBETRIEBNAHME /
FUNKTIONSPRÜFUNG /
AUSSERBETRIEBNAHME
8.1 DEMONTAGE
1. Entleeren Sie die Heizungsanlage.
2. Trennen Sie die Rohrverbindung zwischen Pumpengruppe und Heizungsanlage.
3. Ziehen Sie die Clip-Federn mit einem Schraubendreher seitlich heraus, um die
Pumpengruppe von der Wandhalterung oder den Stockschrauben abzunehmen.
4. Ziehen Sie die Pumpengruppe nach vorn ab.
1. Verrohren Sie die Pumpengruppe mit der Anlage. Die Montage an die Rohrleitung muss
spannungsfrei erfolgen.
2. Schließen Sie die Pumpe an.
3. Führen Sie eine Druckprobe durch und prüfen Sie alle Verschraubungen.
4. Bei Montage auf Verteiler: Montieren Sie die hintere Dämmschale (1) der Pumpengruppe.
5. Montieren Sie das EPP-Element (2) in die hintere Dämmschale (1).
6. Montieren Sie das untere Dämmelement (3) der Pumpengruppe.
7. Rasten Sie den Stellmotor auf (4), siehe Seite 7.
8. Verlegen Sie das Kabel des Stellmotors und der Pumpe im Kabelkanal der
hinteren Dämmschale (1).
9. Montieren Sie das obere Dämmelement (5) der Pumpengruppe und die
Thermometergriffe (6). Drücken Sie die hintere Dämmschale (1) dafür leicht nach hinten.
10. Montieren Sie die vordere Dämmschale (7).
11. Bei Montage auf Verteiler: Montieren Sie die Dämmschale des Verteilers.

16
HINWEIS
Reklamationen werden ausschließlich unter Angabe der Seriennummer bearbeitet!
Die Seriennummer befindet sich auf dem Rücklaufrohr der Pumpengruppe.
9.1.1 PUMPENGRUPPE DN 25
POSITION KBN BESCHREIBUNG
1 YCOQ00001 Kugelhahn DN 25, 2x Stopfen, mit Thermometeraufnahme
3 YCOQ00003 Dichtung für G1½", EPDM, Ø 44,0 x Ø 32,0 x 2,0
4 YCOQ00004 Kugelhahngriff für Thermometer Ø 50 mm
5 YCOQ00005 Zeigerthermometer rot, 0-120 °C, Ø 50 mm
6 YCOQ00006 Zeigerthermometer blau, 0-120 °C, Ø 50 mm
9 YCOQ00009 Dämmung für Pumpengruppe DN 25, Komplettsatz
11 YCOQ00011 3-Wege-T-Mischer DN 25 mit Bypass, mit Mischerdrehknopf, 1" F x 1½" AG
12 YCOQ00012 Mischerdrehknopf für Stellmotor CSR5
13 YCOQ00013 Stellmotor CSR5, 5 Nm, 230 V - 50 Hz, 140 s / 90°
48 YCOQ00048 Ersatzteilset für Kugelhahn DN 25
49 YCOQ00049 Ersatzteilset 3-Wege-T-Mischer DN 25
68 YCOQ00068 COSMO 2.0 Überwurfmutter G1½“
105 YCOQ00105 COSMO 2.0 Rücklaufrohr Stahl, 1½“ AG
59 YCOQ00059 Pumpeneinleger für Dämmung, notwendig bei Ersatz COSMO CPH durch CPH 2.0
* YCOQ00126 Pumpe Wilo-Stratos PICO 25/1-6
YCOQ00129 Pumpe Grundfos ALPHA2.1 25-60
/ Pumpe DN 25, 1½" AG x 180 mm
C2WSPG Winkelstecker mit 2 m Kabel, passend für Grundfos / Wilo-Pumpen und COSMO CPH 2.0
9 WARTUNG
9.1 ERSATZTEILE

17
PUMPENGRUPPE GEMISCHT - DN 25 / DN 32
9.1.2 PUMPENGRUPPE DN 32
POSITION KBN BESCHREIBUNG
4 YCOQ00004 Kugelhahngriff für Thermometer Ø 50 mm
5 YCOQ00005 Zeigerthermometer rot, 0-120 °C, Ø 50 mm
6 YCOQ00006 Zeigerthermometer blau, 0-120 °C, Ø 50 mm
12 YCOQ00012 Mischerdrehknopf für Stellmotor CSR5
13 YCOQ00013 Stellmotor CSR5, 5 Nm, 230 V - 50 Hz, 140 s / 90°
69 YCOQ00069 COSMO 2.0 Überwurfmutter G2“
90 YCOQ00090 Kugelhahn DN 32, 2x Stopfen, mit Thermometeraufnahme
94 YCOQ00094 Dämmung für Pumpengruppe DN 32, Komplettsatz
95 YCOQ00095 3-Wege-T-Mischer DN 32 mit Bypass, mit Mischerdrehknopf, 1¼" F x 1½" AG
96 YCOQ00096 Ersatzteilset für Kugelhahn DN 32
97 YCOQ00097 Ersatzteilset 3-Wege-T-Mischer DN 32
109 YCOQ00109 COSMO 2.0 Rücklaufrohr Stahl, 1½“ x 2“ AG
123 YCOQ00123 Dichtung für G2", EPDM 55,0 x 42,0 x 2,0
59 YCOQ00059 Pumpeneinleger für Dämmung, notwendig bei Ersatz COSMO CPH durch CPH 2.0
* YCOQ00128 Pumpe Wilo-Stratos PICO 30/1-6
YCOQ00132 Pumpe Grundfos ALPHA2.1 32-60
/ Pumpe DN 32, 2" AG x 180 mm
C2WSPG Winkelstecker mit 2 m Kabel, passend für Grundfos / Wilo-Pumpen und COSMO CPH 2.0

18
10 PFLEGEHINWEISE
Es sind keine Pflegehinweise für dieses Produkt vorhanden.

19
PUMPENGRUPPE GEMISCHT - DN 25 / DN 32
11 KONTAKTDATEN
COSMO GmbH
Brandstücken 31
22549 Hamburg
Geschäftsführer: Hermann-Josef Lüken
Tel: [phone]
HRB 109633 (Amtsgericht Hamburg)
[e-mail]
www.cosmo-info.de
1. Ausgabe Mai 2018
Irrtümer und Änderungen vorbehalten.
Sämtliche Bild-, Produkt-, Maß- und
Ausführungsangaben entsprechen dem Tag
der Drucklegung.
Technische Änderungen sowie Änderungen an
Farbe oder Form der abgebildeten Produkte
vorbehalten.
Farbabweichungen sind auch aus drucktech-
nischen Gründen nicht auszuschließen.
Modell- und Produktansprüche können nicht
geltend gemacht werden.
Im Rahmen der zur Zeit gültigen gesetzlichen
Bestimmungen des Kaufvertragsrechts (BGB
hinsichtlich Mängelgewährleistungsansprüche)
gilt für COSMO eine Verjährungsfrist
von 5 Jahren ab Lieferung.
12 GARANTIE /
GEWÄHRLEISTUNG /
NACHKAUFGARANTIE
