Cosmo C2PGUWMZ User manual

GUTES KLIMA
BESSER LEBEN
MONTAGE- UND BETRIEBSANLEITUNG
PUMPENGRUPPE UNGEMISCHT DN 25
MIT EINBAUSATZ FÜR WÄRMEMENGENZÄHLER
INSTRUCTIONS FOR USE
UNMIXED PUMP GROUP DN 25
WITH INSTALLATION KIT FOR HEAT FLOW METER

2
2 Lieferumfang 3
2.1 Zu dieser Anleitung 3
2.2 Produktbeschreibung 3
2.3 Ausstattung 4
2.4 Funktion 4
2.4.1 Schwerkraftbremse 5
2.4.2 Einbausatz für Wärmemengenzähler 5
3 Technische Zeichnung 6
4 Vorschriften / Normen / Richtlinien 6
5 Technische Daten 7
5.1 Differenzdruckdiagramm 7
6 Sicherheitshinweise 8
7 Montage- und Betriebsanleitung / Installation 9
7.1 Montage auf Verteiler 9
7.2 Montage auf Wandhalter 10
7.3 Montage auf Stockschrauben 11
8 Inbetriebnahme / Funktionsprüfung / Außerbetriebnahme 12
8.1 Inbetriebnahme Wärmemengenzähler und Sensorik 13
8.2 Demontage 13
9 Wartung 14
9.1 Ersatzteile 14
10 Pflegehinweise 15
11 Kontaktdaten 16
12 Garantie / Gewährleistung / Nachkaufgarantie 16
Art.Nr. 9936112CSM01-mub-ml – Version V06 – Stand 2018/07
Original-Anleitung
Technische Änderungen vorbehalten!
Printed in Germany – Copyright by COSMO GmbH
1 INHALTSVERZEICHNIS

3
PUMPENGRUPPE UNGEMISCHT DN 25 MIT EINBAUSATZ FÜR WMZ
2 LIEFERUMFANG
Lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig
durch. Bewahren Sie diese Anleitung zum späteren Gebrauch in der Nähe
der Anlage auf.
2.1 ZU DIESER ANLEITUNG
Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung
der ungemischten Pumpengruppe DN 25 mit Einbausatz für Wärmemengenzähler.
Für andere Komponenten der Anlage, wie z. B. die Pumpe, den Regler oder den Verteiler,
beachten Sie bitte die separaten Anleitungen.
Die mit [Fachmann] bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker.
2.2 PRODUKTBESCHREIBUNG
Die Pumpengruppe ist eine vormontierte Armaturengruppe für Heizungskreise.
Die Pumpe kann durch Kugelhähne abgesperrt werden. Sie kann so einfach gewartet
werden, ohne dass das Wasser im Heizungskreis abgelassen werden muss.
Die Pumpengruppe wird direkt auf einen Verteiler oder auf einen Wandhalter montiert.
Die Pumpengruppe inklusive Dämmung entspricht der EnEV.

4

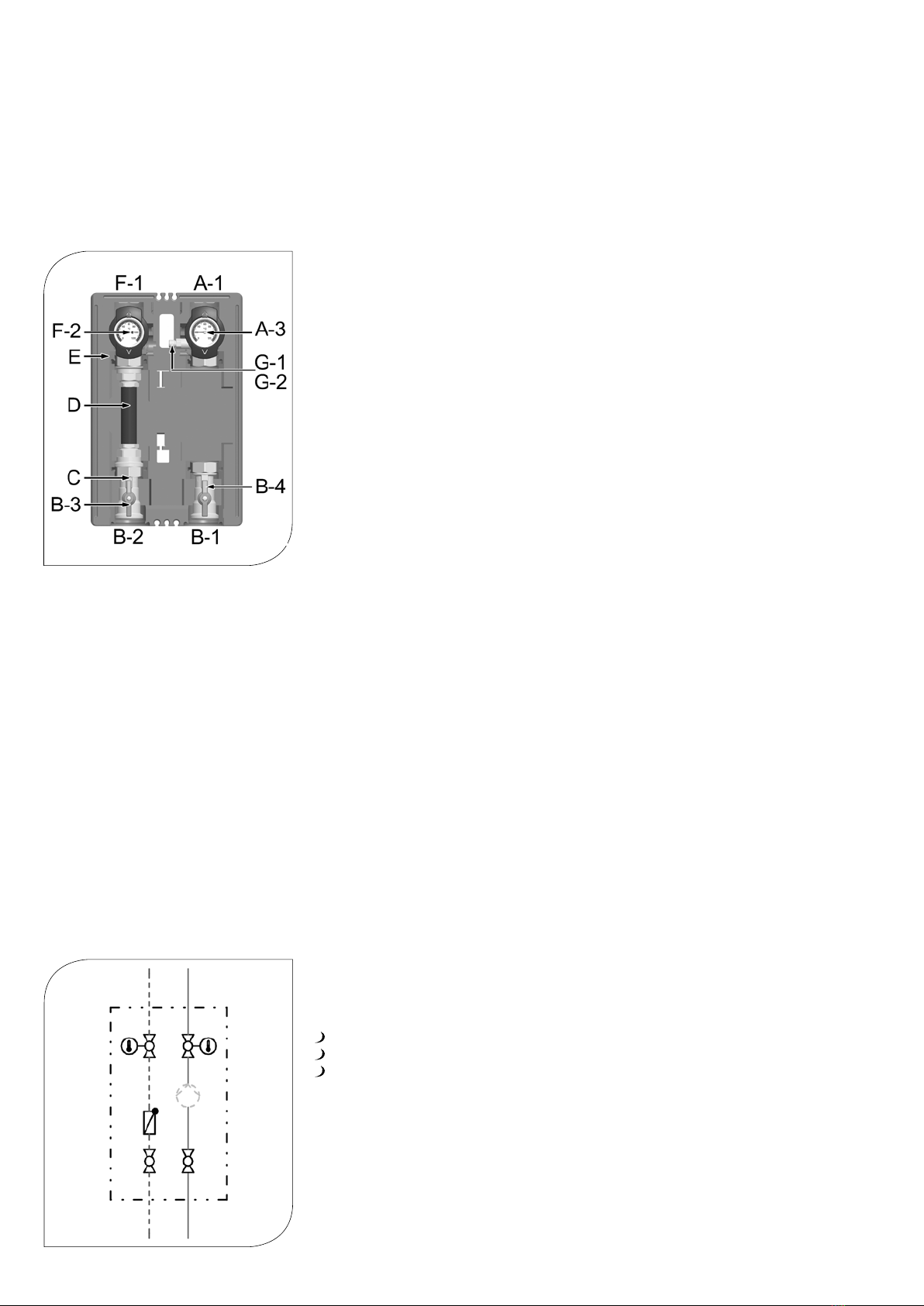

A-1 Vorlauf zum Verbraucherkreis
A-3 Vorlauf-Kugelhahn mit Tauchhülse und Ganzmetall-Thermometer
B-1 Vorlauf vom Wärmeerzeuger
B-2 Rücklauf zum Wärmeerzeuger
B-3 Rücklauf-Kugelhahn
B-4 Vorlauf-Kugelhahn
C aufstellbare Schwerkraftbremse (19,6 mbar)
D Einbausatz für Wärmemengenzähler (¾" AG x 110 mm oder 1" AG x 130 mm)
E funktionsoptimierte Design-Dämmung
F-1 Rücklauf vom Verbraucherkreis
F-2 Rücklauf-Kugelhahn mit Tauchhülse und Ganzmetall-Thermometer
G-1 Reduzierstück ¼” AG sd x M12 x 1.5 AG
G-2 Reduzierstück ¼” AG sd x M10 x 1 IG
Die Pumpengruppe ist vorbereitet für den Einsatz von Pumpen mit den Anschluss-
maßen 1½" AG x 180 mm. Werden andere als die von COSMO vorgesehenen
Pumpen eingesetzt, müssen die Dämmelemente ggf. angepasst werden.
2.3 AUSSTATTUNG
2.4 FUNKTION
Bei der ungemischten Pumpengruppe wird der Vorlauf vom Wärmeerzeuger direkt
durch den Heizungskreis gepumpt.
Einsatzgebiet:
Boilerladung
Speicherbeladung und Speicherentladung
Heizkreise ohne Temperaturbegrenzungen

5
PUMPENGRUPPE UNGEMISCHT DN 25 MIT EINBAUSATZ FÜR WMZ
2.4.1 SCHWERKRAFTBREMSE
2.4.2 EINBAUSATZ FÜR
WÄRMEMENGENZÄHLER
Der Einbausatz ermöglicht die einfache Montage eines Wärmemengenzählers (WMZ) in den
Rücklauf direkter Heizkreise. Der Einbausatz ist geeignet für die folgenden Wärmemengenzähler:
Allmess Ultraschall Messkapselwärmezähler Integral-MK UltraMaXX
Allmess Ultraschall-Wärmezähler Integral-V UltraLite PRO
Allmess Ultraschall-Kompaktwärmezähler CF-Echo II 1,5 m³/h und 2,5 m³/h
in den Baulängen 110 mm und 130 mm
Allmess Splitwärmezähler Megacontrol-CF 51 1,5 m³/h und 2,5 m³/h
Sensus PolluCom C Messkapselzähler
Sensus PolluCom E(S) Einstrahlzähler (Achtung: Nur Splitversion)
Sensus PolluStat Ultraschall-Wärmezähler 0,6 m³/h; 1,5 m³/h und 2,5 m³/h
in den Baulängen 110 mm und 130 mm
Sensus PolluTherm-Splitsystem (Verschraubung) 0,6 m³/h; 1,5 m³/h und 2,5 m³/h
in den Baulängen 110 mm und 130 mm
Wärmemengenzähler mit den Anschlussmaßen ¾" AG x 110 mm oder 1" AG x 130 mm
#
Die Pumpengruppe ist im Rücklauf mit einer aufstellbaren Schwerkraftbremse (C) ausgestattet.
Betrieb
Im Betrieb muss die Markierung auf „Z“ zeigen.
Die Schwerkraftbremse ist geschlossen.
Durchfluss nur in Pfeilrichtung.
Befüllen, Entleeren, Entlüften
Zum Befüllen, Entleeren und Entlüften muss die Markierung auf „A“ zeigen.
Die Schwerkraftbremse ist geöffnet.
Durchfluss in beide Richtungen.
HINWEIS
Das Rechenwerk ist jeweils mit der entsprechenden Wandhalterung außerhalb
der Pumpengruppe zu positionieren.

6
Die Pumpengruppe darf nur in Heizungskreisen unter Berücksichtigung der in dieser Anleitung
angegebenen technischen Grenzwerte verwendet werden. Die Pumpengruppe darf nicht in
Trinkwasseranwendungen eingesetzt werden. Die bestimmungswidrige Verwendung der
Pumpengruppe führt zum Ausschluss jeglicher Haftungsansprüche.
Die Verpackungsmaterialien bestehen aus recycelbaren Materialien und können dem
normalen Wertstoffkreislauf wieder zugeführt werden.
4 VORSCHRIFTEN /
NORMEN / RICHTLINIEN
3 TECHNISCHE ZEICHNUNG
Alle Angaben in mm

7
PUMPENGRUPPE UNGEMISCHT DN 25 MIT EINBAUSATZ FÜR WMZ
ABMESSUNGEN
Achsabstand 125 mm
Breite Dämmung 250 mm
Höhe Dämmung 385 mm
Einbaulänge 340 mm
ANSCHLÜSSE
Abgang 1" IG
Zulauf 1½" AG
WÄRMEMENGENZÄHLER
Anschlussmaße ¾" AG x 110 mm oder 1" AG x 130 mm
TECHNISCHE DATEN
Öffnungsdruck Schwerkraftbremse 19,6 mbar, aufstellbar
HYDRAULIK
Maximaler Druck 6 bar
Maximale Temperatur 110 °C
KVS-Wert [m3/h] 6,3
WERKSTOFFE
Armaturen Messing / POM
Dichtungen EPDM
Dämmung EPP
5 TECHNISCHE DATEN
Druck [mbar]
Druck [kPa]
Volumenstrom [l/h]
5.1 DIFFERENZDRUCKDIAGRAMM

8
6 SICHERHEITSHINWEISE
Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen
Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in
für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand
entsprechen [Fachmann].
Bei der Installation und Inbetriebnahme muss folgendes beachtet werden:
Einschlägige regionale und überregionale Vorschriften
Unfallverhütungsvorschriften der Berufsgenossenschaft
Anweisungen und Sicherheitshinweise dieser Anleitung
VORSICHT
Personen- und Sachschaden!
Die Pumpengruppe ist nur geeignet für den Einsatz in Heizungskreisen
mit Heizungswasser gemäß VDI 2035 / Ö-Norm H 5195-1.
Die Pumpengruppe darf nicht in Trinkwasseranwendungen eingesetzt werden.
ACHTUNG
Sachschaden durch Mineralöle!
Mineralölprodukte beschädigen die EPDM-Dichtungselemente nachhaltig, wodurch
die Dichteigenschaften verloren gehen. Für Schäden, die durch derartig beschädigte
Dichtungen entstehen, übernehmen wir weder eine Haftung noch leisten wir Garantie-
ersatz.
Vermeiden Sie unbedingt, dass EPDM mit mineralölhaltigen Substanzen in Kontakt
kommt.
Verwenden Sie geeignetes Silikonspray.

9
PUMPENGRUPPE UNGEMISCHT DN 25 MIT EINBAUSATZ FÜR WMZ
7 MONTAGE- UND BETRIEBS-
ANLEITUNG / INSTALLATION
ACHTUNG
Sachschaden!
Um Schäden an der Anlage zu verhindern, muss der Montageort trocken, tragsicher,
frostfrei und vor UV-Strahlung geschützt sein.
Die Pumpengruppe kann entweder auf einem Verteiler oder auf einer Wandhalterung
(KBN: C2PWH) montiert werden. Der Verteiler, die Wandhalterung für den Verteiler und
die Premium Wandhalterung für die Pumpengruppe sind nicht im Lieferumfang enthalten.
7.1 MONTAGE AUF VERTEILER
Der Verteiler und die Wandhalterung für Verteiler sind nicht im Lieferumfang enthalten.
Beachten Sie für die Montage des Verteilers und die Montage der Pumpengruppe auf
dem Verteiler die separate Anleitung des Verteilers!

10
7.2 MONTAGE AUF WANDHALTER
Die Premium Wandhalterung für
Pumpengruppen ist nicht im
Lieferumfang enthalten (KBN: C2PWH).
1. Bestimmen Sie den Montageort.
2. Eine Bohrschablone finden Sie auf der Pappe neben der Pumpengruppe
(siehe Abbildung links).
3. Bohren Sie die Löcher und setzen Sie geeignete Dübel ein. Beachten Sie,
dass die beiliegenden Dübel nur für Vollstein-Mauerwerk geeignet sind.
4. Befestigen Sie den Wandhalter mit geeigneten Schrauben und den
Unterlegscheiben an der Wand.
5. Nehmen Sie die Pumpengruppe aus der hinteren Dämmschale.
6. Ziehen Sie die Clip-Federn mit einem Schraubendreher seitlich
aus den Kugelhähnen heraus.
7. Entnehmen Sie die Schallentkopplungen aus den Kugelhähnen.
8. Schrauben Sie beide Schallentkopplungen auf die Bolzen des Wandhalters.
9. Schieben Sie die Clip-Federn wieder seitlich auf die Kugelhähne.
Rückansicht hintere Dämmschale
10. Stanzen Sie die zwei vorgefrästen Löcher der hinteren Dämmschale aus
(siehe Abbildung links).
11. Schieben Sie die hintere Dämmschale durch die gestanzten Löcher auf den Wandhalter.
12. Rasten Sie die Pumpengruppe auf den Wandhalter auf.
13. Nehmen Sie die Pumpengruppe in Betrieb, wie in Kapitel „8 Inbetriebnahme“ beschrieben.
Alle Angaben
in mm

11
PUMPENGRUPPE UNGEMISCHT DN 25 MIT EINBAUSATZ FÜR WMZ
7.3 MONTAGE AUF
STOCKSCHRAUBEN
Für die Montage empfehlen wir die Verwendung von zwei Stockschrauben M8x160.
Die Stockschrauben sind nicht im Lieferumfang enthalten.
1. Bestimmen Sie den Montageort.
2. Eine Bohrschablone finden Sie auf der Pappe neben der Pumpengruppe
(siehe Abbildung links).
3. Bohren Sie die Löcher und setzen Sie geeignete Dübel ein.
4. Drehen Sie die Stockschrauben so weit ein, dass sie genau 96 mm aus
der Wand heraus stehen.
5. Nehmen Sie die Pumpengruppe aus der hinteren Dämmschale.
6. Ziehen Sie die Clip-Federn mit einem Schraubendreher seitlich
aus den Kugelhähnen heraus.
7. Entnehmen Sie die Schallentkopplungen aus den Kugelhähnen.
8. Schrauben Sie beide Schallentkopplungen auf die Stockschrauben.
9. Schieben Sie die Clip-Federn wieder seitlich auf die Kugelhähne.
Rückansicht hintere Dämmschale
10. Stanzen Sie die zwei vorgefrästen Löcher der hinteren Dämmschale aus
(siehe Abbildung links).
11. Schieben Sie die hintere Dämmschale durch die gestanzten Löcher auf den Wandhalter.
12. Rasten Sie die Pumpengruppe auf die Stockschrauben auf.
13. Nehmen Sie die Pumpengruppe in Betrieb, wie in Kapitel „8 Inbetriebnahme“ beschrieben.
Alle Angaben
in mm

12
1. Verrohren Sie die Pumpengruppe mit der Anlage. Die Montage an die Rohrleitung
muss spannungsfrei erfolgen.
2. Schließen Sie die Pumpe an.
3. Führen Sie eine Druckprobe durch und prüfen Sie alle Verschraubungen.
4. Bei Montage auf Verteiler: Montieren Sie die hintere Dämmschale der
Pumpengruppe (1).
5. Montieren Sie das untere Dämmelement (3) der Pumpengruppe.
6. Verlegen Sie das Kabel der Pumpe und des Wärmemengenzählers
im Kabelkanal der hinteren Dämmschale (1).
7. Montieren Sie das obere Dämmelement (4) der Pumpengruppe und die
Thermometergriffe (5). Drücken Sie die hintere Dämmschale (1) dafür leicht
nach hinten.
8. Montieren Sie die vordere Dämmschale (6).
9. Bei Montage auf Verteiler: Montieren Sie die Dämmschale des Verteilers.
8 INBETRIEBNAHME /
FUNKTIONSPRÜFUNG /
AUSSERBETRIEBNAHME

13
PUMPENGRUPPE UNGEMISCHT DN 25 MIT EINBAUSATZ FÜR WMZ
1. Entleeren Sie die Heizungsanlage.
2. Trennen Sie die Rohrverbindung zwischen Pumpengruppe und Heizungsanlage.
3. Ziehen Sie die Clip-Federn mit einem Schraubendreher seitlich heraus,
um die Pumpengruppe von der Wanderhalterung abzunehmen.
4. Ziehen Sie die Pumpengruppe nach vorn ab.
8.2 DEMONTAGE
8.1 INBETRIEBNAHME WÄRME-
MENGENZÄHLER UND SENSORIK
1. Sperren Sie die Kugelhähne A-3, B-3, B-4 und F-2 ab.
2. Entfernen Sie den Einbausatz für Wärmemengenzähler. Beachten Sie hierbei
die Baulänge des eingesetzten Wärmemengenzählers.
3. Setzen Sie den Wärmemengenzähler ein. Hinweis: Beachten Sie die separate
Anleitung des Wärmemengenzählers.
4. Entfernen Sie den Stopfen mit Innen-Sechskant im linken Abgang des Kugelhahns A-3
(siehe nebenstehendes Bild).
5. Setzen Sie einen der mitgelieferten Adapter G-1 bzw. G-2 ein.
6. Setzen Sie den Vorlauf-Sensor in den Adapter ein. Hinweis: Beachten Sie die separate
Anleitung des Wärmemengenzählers.
7. Öffnen Sie nun wieder die zuvor abgesperrten Kugelhähne A-3, B-3, B-4 und F-2.

14
HINWEIS
Reklamationen werden ausschließlich unter Angabe der Seriennummer bearbeitet!
Die Seriennummer befindet sich auf dem Rücklaufrohr der Pumpengruppe.

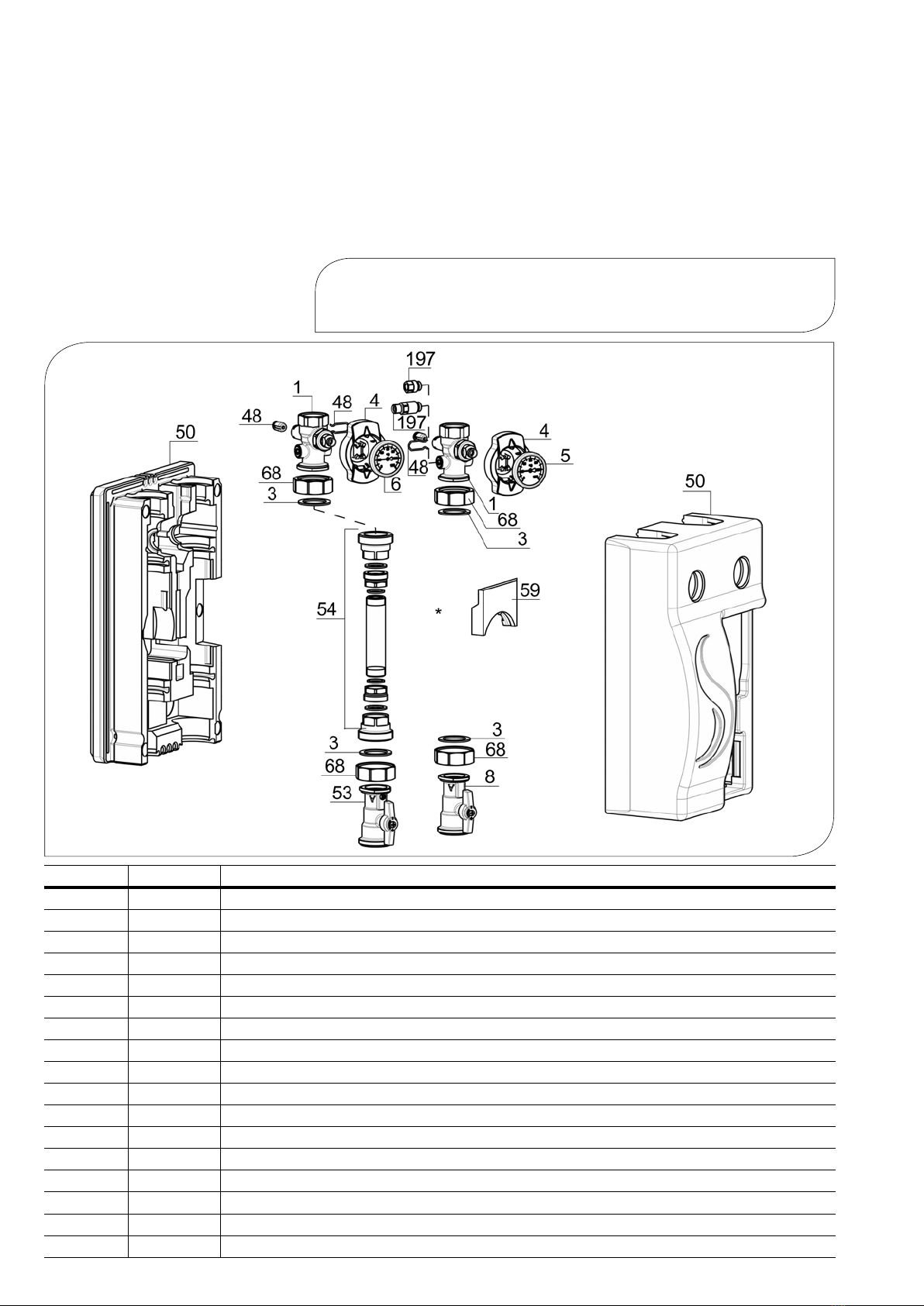

POSITION KBN BESCHREIBUNG
1 YCOQ00001 Kugelhahn DN 25, 2x Stopfen, mit Thermometeraufnahme
3 YCOQ00003 Dichtung für G1½", EPDM, Ø 44,0 x Ø 32,0 x 2,0
4 YCOQ00004 Kugelhahngriff für Thermometer, Ø 50 mm
5 YCOQ00005 Zeigerthermometer rot, 0-120 °C, Ø 50 mm
6 YCOQ00006 Zeigerthermometer blau, 0-120 °C, Ø 50 mm
8 YCOQ00008 Kugelhahn mit Flügelgriff DN 25, 1" F x 1½" AG
48 YCOQ00048 Ersatzteilset für Kugelhahn DN 25
50 YCOQ00050 Dämmung PG mit WMZ-Einbausatz DN 25, Komplettsatz
51 YCOQ00051 2x Reduzierstück ½" AG sd, 1x M12x1.5 AG, 1x M10x1 IG sd
52 YCOQ00052 T-Stück, l = 93 mm, 1" AG x 1" IG x ½" IG
53 YCOQ00053 Kugelhahn mit Flügelgriff + SKB, DN 25, 1" F x 1½" AG
54 YCOQ00054 Einbaustrecke für Wärmemengenzähler in Pumpengruppen DN 25
68 YCOQ00068 COSMO 2.0 Überwurfmutter G1½“
197 YCOQ000197 Reduzierstück ¼” AG sd x M12x1.5 AG bzw. ¼” AG sd x M10x1 IG
59 YCOQ00059 Pumpeneinleger für Dämmung, notwendig bei Ersatz COSMO CPH durch CPH 2.0
* / Pumpe DN 25, 1½" AG x 180 mm
/ C2WSPG Winkelstecker mit 2 m Kabel, passend für Grundfos / Wilo-Pumpen und COSMO CPH 2.0
9 WARTUNG
9.1 ERSATZTEILE

15
PUMPENGRUPPE UNGEMISCHT DN 25 MIT EINBAUSATZ FÜR WMZ
10 PFLEGEHINWEISE
Es sind keine Pflegehinweise für dieses Produkt vorhanden.

16
11 KONTAKTDATEN
COSMO GmbH
Brandstücken 31
22549 Hamburg
Geschäftsführer: Hermann-Josef Lüken
Tel: [phone]
HRB 109633 (Amtsgericht Hamburg)
[e-mail]
www.cosmo-info.de
1. Ausgabe Mai 2018
Irrtümer und Änderungen vorbehalten.
Sämtliche Bild-, Produkt-, Maß- und
Ausführungsangaben entsprechen
dem Tag der Drucklegung.
Technische Änderungen sowie Änderungen
an Farbe oder Form der abgebildeten
Produkte vorbehalten.
Farbabweichungen sind auch aus drucktech-
nischen Gründen nicht auszuschließen.
Modell- und Produktansprüche können
nicht geltend gemacht werden.
Im Rahmen der zur Zeit gültigen gesetzlichen
Bestimmungen des Kaufvertragsrechts (BGB
hinsichtlich Mängelgewährleistungsansprüche)
gilt für COSMO eine Verjährungsfrist
von 5 Jahren ab Lieferung.
12 GARANTIE /
GEWÄHRLEISTUNG /
NACHKAUFGARANTIE

17
PUMPENGRUPPE UNGEMISCHT DN 25 MIT EINBAUSATZ FÜR WMZ

GUTES KLIMA
BESSER LEBEN
INSTALLATION AND OPERATION INSTRUCTIONS
UNMIXED PUMP GROUP DN 25
WITH INSTALLATION KIT FOR HEAT FLOW METER
INSTRUCTIONS FOR USE
UNMIXED PUMP GROUP DN 25
WITH INSTALLATION KIT FOR HEAT FLOW METER

20
2 Scope of delivery 21
2.1 About these instructions 21
2.2 Product description 21
2.3 Equipment 22
2.4 Function 22
2.4.1 Check valve 23
2.4.2 Installation kit for heat flow meter 23
3 Technical drawing 24
4 Regulations / Standards / Directives 24
5 Technical data 25
5.1 Differential pressure diagram 25
6 Safety instructions 26
7 Instructions for use / Installation 27
7.1 Installation on a distribution manifold 27
7.2 Installation on a wall bracket 28
7.3 Installation on stair bolts 29
8 Commissioning / Function test / Decommissioning 30
8.1 Commissioning of the heat flow meter and the sensors 31
8.2 Deinstallation 31
9 Maintenance 32
9.1 Spare parts 32
10 Care instructions 33
11 Contact details 34
12 Guarantee / Warranty / Availability guarantee 34
Item no. 9936112CSM01-mub-ml – Version V06 – Issued 2018/07
Translation of the original instructions
We reserve the right to make technical changes without notice!
Printed in Germany – Copyright by COSMO GmbH
1 CONTENTS
