Costan Rhino Multi User manual

INSTRUCTIONS POUR
L'UTILISATEUR
LIRE AVEC ATTENTION CE MANUEL ET LE
CONSERVER PRÈS DU MEUBLE AVEC SOIN
(notice originale)
ISTRUZIONI D'USO PER
L'UTENTE
LEGGERE ATTENTAMENTE E CONSERVARE CON CURA
ASSIEME AL MOBILE
(traduzione delle istruzioni originali)
USER INSTRUCTIONS
READ CAREFULLY AND KEEP WITH THE CABINET
(translation of the original instructions)
BETRIEBSANLEITUNG FÜR
BETREIBER
SORGFÄLTING LESEN UND MIT DEM MÖBEL AUFBEWAHREN
(Übersetzung der Originalanweisungen)
INSTRUCCIONES DE USO
PARA EL USUARIO
LEER ATENTAMENTE Y CONSERVARCON ESMERO JUNTO
AL MUEBLE
(traducción de las instrucciones originales)
INSTRUÇOES PARA O USO
LER COM ATENÇAO E GUARDAR COM CUIDADO JUNTO AO MÓVEL
(tradução das instruções originais)
N°DOC. QUM000215E
REV. "D" - 12/01/22
RHINO MULTI
QUM000215E D

Modello - Modèle - Model
Modell - Modelo - Modelo RHINO MULTI
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 1/25
N°DOC. QUM000215E REV. "D" - 12/01/22
IT
FR
EN
DE
ES
PT
IT INDICE
SIMBOLOGIA UTILIZZATA
ASimbolo divieto: vieta di effettuare
determinate operazioni.
FSimbolo attenzione: norme
antinfortunistiche per l’operatore.
BSimbolo avvertenze: esiste la
possibilità di arrecare danno al banco
e/o ai suoi componenti.
LSimbolo nota: fornisce informazioni
utili.
QUM000215E D
1. Introduzione 2
2. Avvertenze di sicurezza 3
2.1 Avvertenze generali 3
2.2 Avvertenze per la Manutenzione del banco 4
2.3 Avvertenze elettriche 5
2.4 Divieti 5
3. Descrizione generale 6
3.1 Sezioni 7

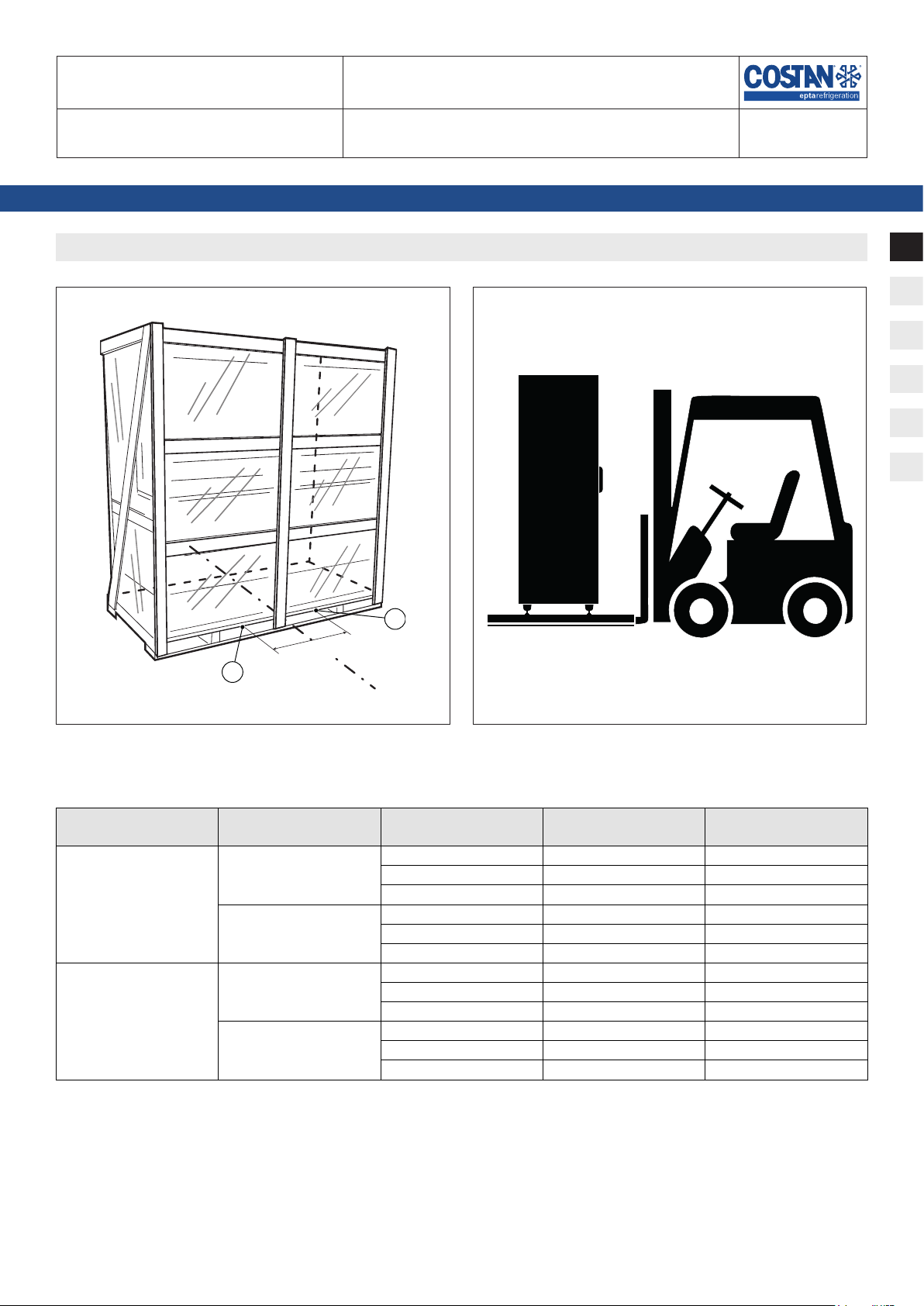

4. Trasporto del banco 8
5. Condizioni ambientali 9

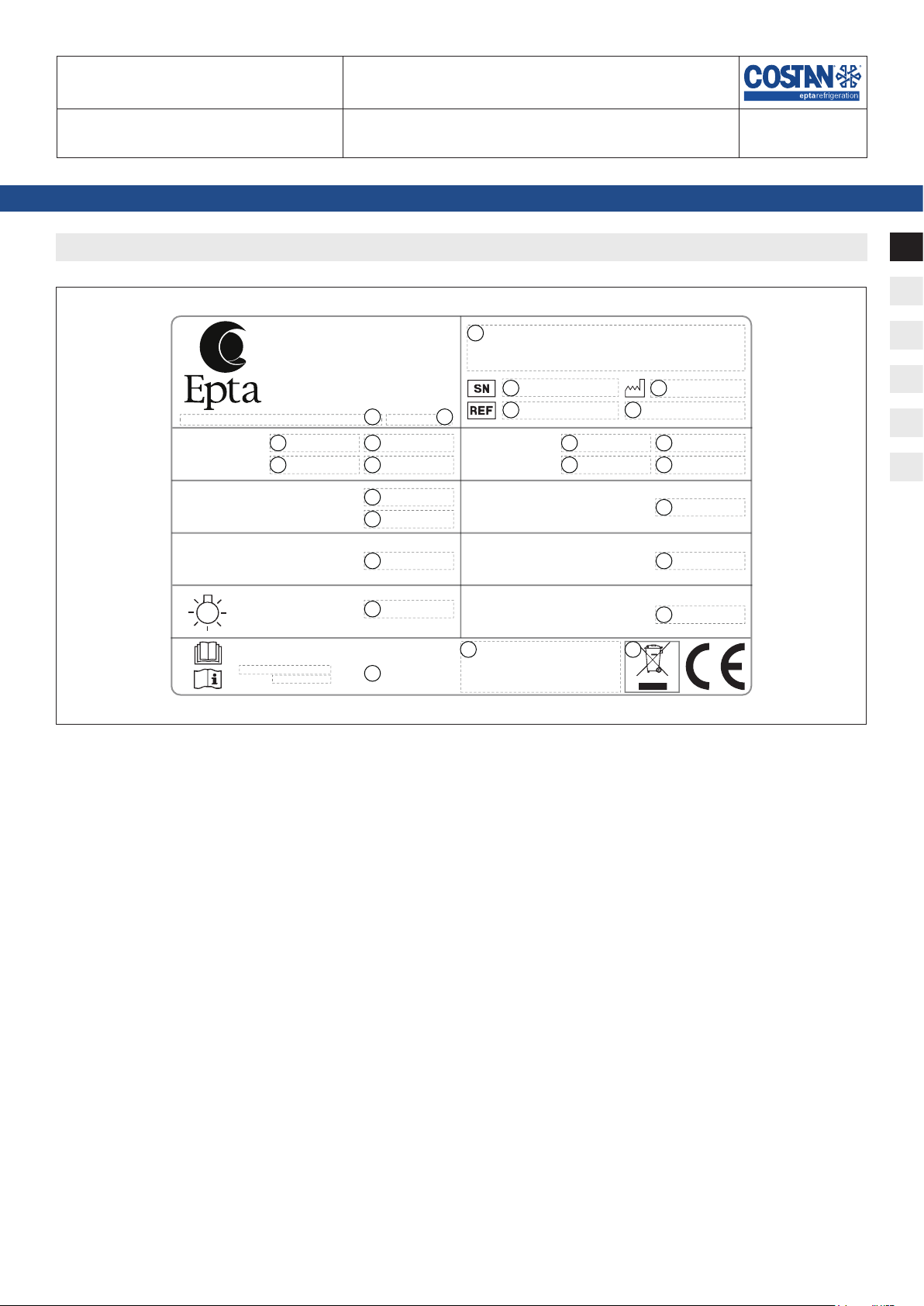

6. Caratteristiche tecniche 10
7. Uso del banco 11
8. Manutenzione ordinaria 13
8.1 Pulizia del banco 13

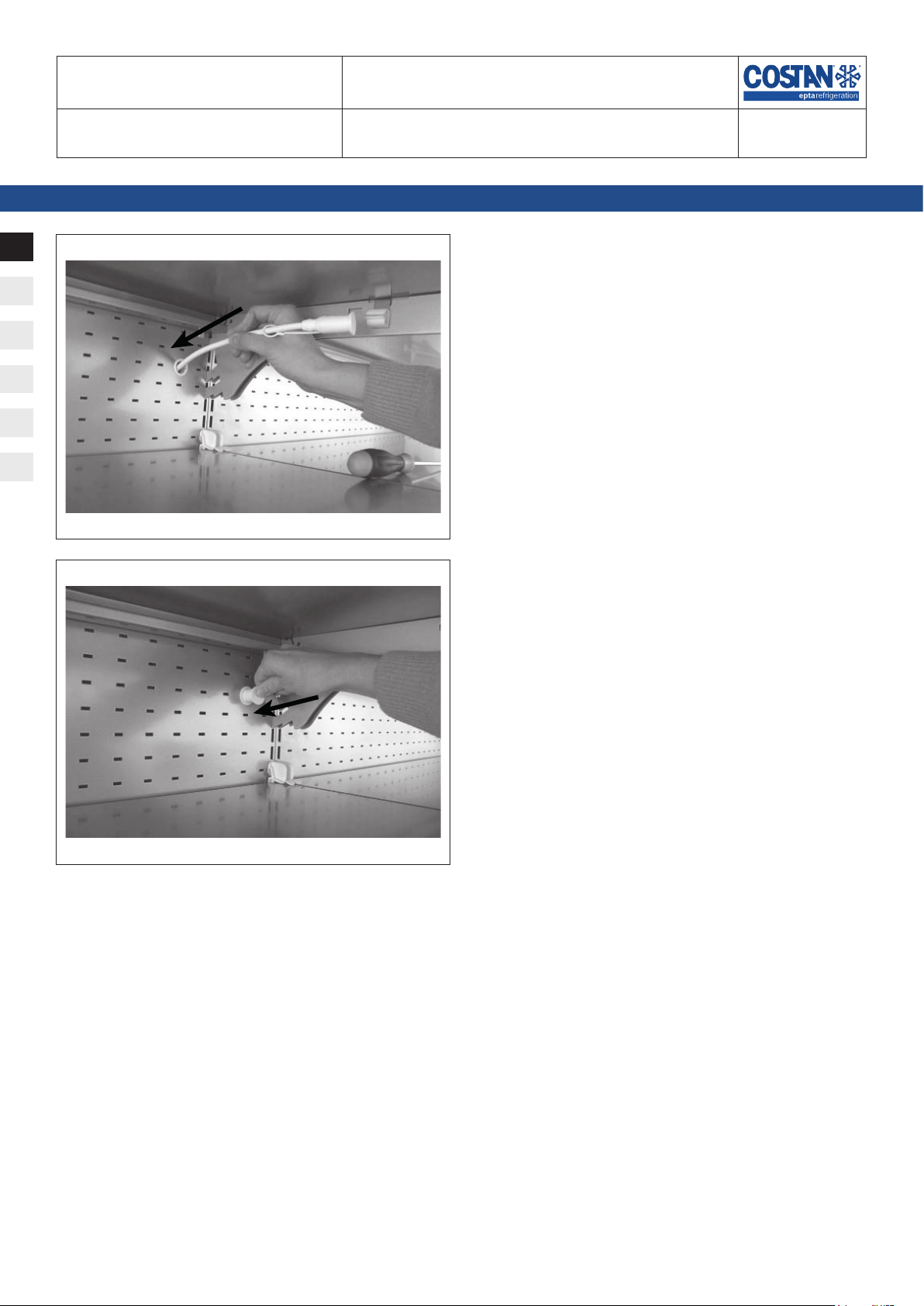

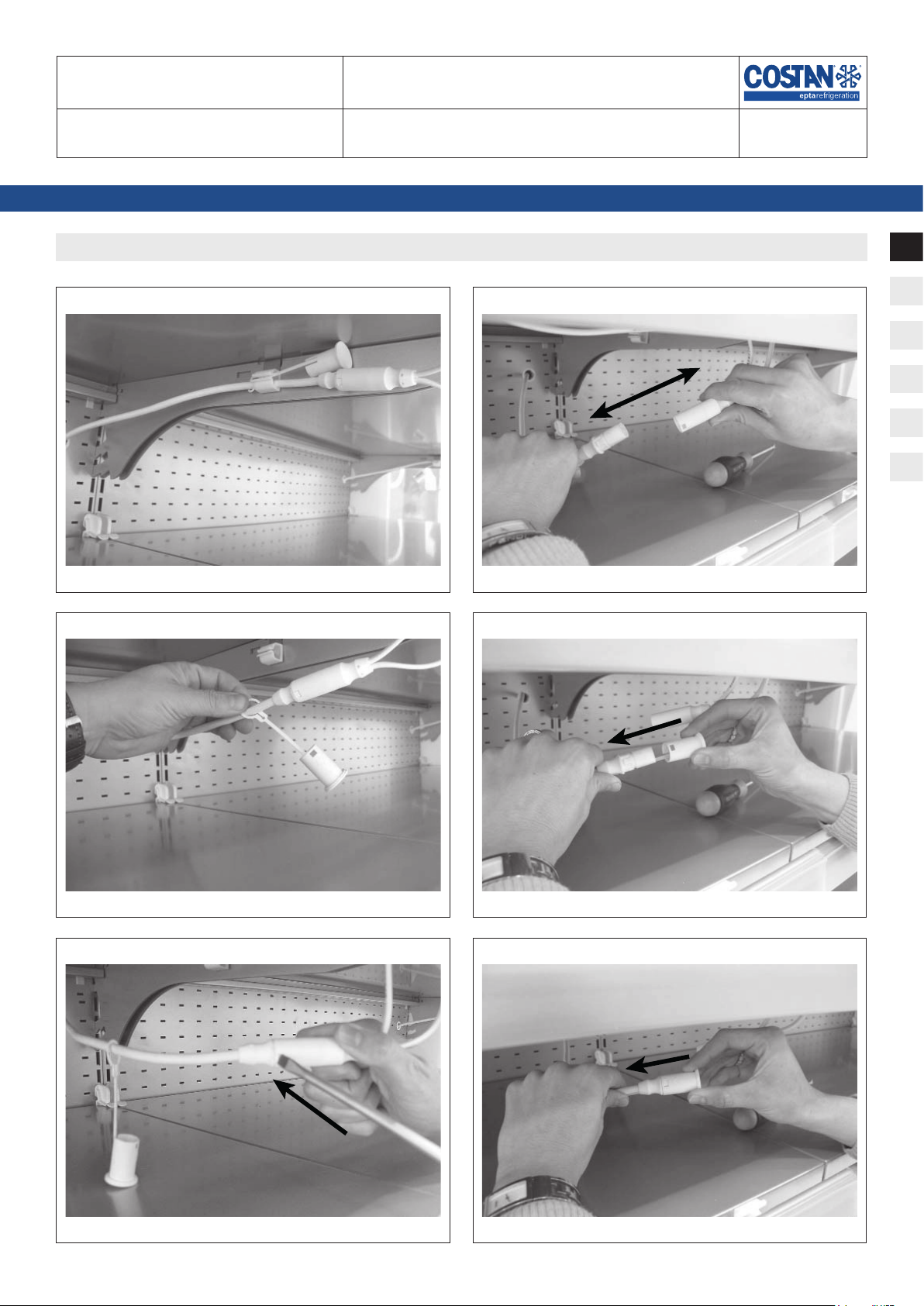

9. Collegamento cavo illuminazione ripiani 16
10. Definizione configurazioni ripiani 18
11. Indicazioni utente 19
11.1 Descrizione del banco 19
11.2 Trasporto e movimentazione 19
11.3 Ricezione ed immagazzinamento 19
11.4 Installazione e condizioni ambientali 20
11.5 Collegamento elettrico 20
11.6 Caratteristiche tecniche 20
11.7 Caricamento del prodotto 20
11.8 Uso del banco 21
11.9 Pulizia e manutenzione ordinaria 21
11.10 Situazioni di emergenza 22
11.11 Assistenza tecnica 23
11.12 Smantellamento ed eliminazione 23
12. Avvertenze generali integrative 24

Modello - Modèle - Model
Modell - Modelo - Modelo RHINO MULTI
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 2/25
IT
FR
EN
DE
ES
PT
N°DOC. QUM000215E REV. "D" - 12/01/22
IT
1. INTRODUZIONE
Si raccomanda di leggere attentamente il
contenuto del presente Manuale e conservarlo
unitamente al banco stesso.
Il costruttore declina ogni responsabilità per
danni causati a persone o cose dovuti alla
mancata osservanza delle avvertenze
contenute in questo Manuale.
Fig. 1
Il presente Manuale contiene informazioni
ritenute necessarie per il buon uso e
funzionamento del banco.
Al suo interno si trovano le seguenti descrizioni
e informazioni:
• una descrizione funzionale del banco e di
ogni sua parte
• informazioni sulla sicurezza del banco e le
regole antinfortunistiche da seguire
• un corretto utilizzo del banco
• una corretta manutenzione ordinaria e
programmata, comprese le operazioni di
pulizia
Informazioni non contenute nel presente
Manuale:
• Istruzioni di installazione
Per la corretta installazione del banco si faccia
riferimento ai seguenti documenti:
• Technical Manual
• Quick Reference Instructions
Il presente Manuale è rivolto alle seguenti figure
professionali:
• OPERATORE QUALIFICATO persona
qualificata, istruita per il funzionamento,
la regolazione, la pulizia e la manutenzione
ordinaria del mobile
• TECNICO SPECIALIZZATO tecnico
addestrato e autorizzato dall’ente indicato
nel contratto (costruttore/concessionario/
distributore) a eseguire: installazione,
manutenzione straordinaria, riparazione,
sostituzione e revisione del banco
Le istruzioni d'uso sono disponibili anche su:
www.eptarefrigeration.com.
Fare riferimento alla dichiarazione di
conformità per le normative e le
certificazioni del banco.
Conservare sempre il libretto d’istruzione
e in caso di vendita dell’apparecchio
consegnarlo al nuovo propetario.

Modello - Modèle - Model
Modell - Modelo - Modelo RHINO MULTI
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 3/25
N°DOC. QUM000215E REV. "D" - 12/01/22
IT
FR
EN
DE
ES
PT
IT 2. AVVERTENZE DI SICUREZZA
2.1 Avvertenze generali
FIl costruttore declina ogni responsabilità
per danni causati a persone o cose
dovuti alla mancata osservanza delle
avvertenze contenute in questo
manuale. Qualsiasi persona utilizzi
questo banco dovrà leggere il presente
manuale d’uso.
FIl datore di lavoro deve istruire il
personale sui rischi da infortuni, sui
dispositivi predisposti per la sicurezza
del personale, sui rischi di emissione di
rumore e sulle regole antinfortunistiche
generali previste dalle norme in vigore.
FIl banco deve essere utilizzato da
persone adulte in possesso della
conoscenza necessaria e le cui capacità
fisiche, sensoriali o mentali non siano
ridotte; il banco non è concepito per
l'utilizzo da parte di minori (in
particolare da 0 a 3 anni). I bambini,
comunque sotto la sorveglianza e la
responsabilità di adulti, non devono
giocare con il banco.
FOgni altro uso non esplicitamente
indicato in questo manuale è da
considerarsi pericoloso ed il costruttore
non può essere ritenuto responsabile
per eventuali danni derivanti da uso
improprio, erroneo ed irragionevole.
FIl banco deve essere utilizzato da
personale dotato degli opportuni
dispositivi di protezione individuali.
FÈ obbligatorio l’uso di guanti da lavoro.
FNon lasciare esposto il banco agli agenti
atmosferici.
FNon utilizzare getti d’acqua diretti o
indiretti sul banco.
FNon toccare il banco con mani e piedi
bagnati o umidi, non usare il banco a
piedi nudi.
FLa rimozione di protezioni o pannellature
che richiedono l’uso di utensili per
essere rimosse è riservata
esclusivamente al personale qualificato.
FPer il montaggio di accessori opzionali
dedicati, rivolgersi al più vicino centro
di assistenza autorizzato.
FOgni intervento deve essere eseguito
esclusivamente da personale qualificato
e, in ogni caso, prima di ogni intervento
si deve scollegare l’alimentazione
elettrica del banco.

Modello - Modèle - Model
Modell - Modelo - Modelo RHINO MULTI
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 4/25
IT
FR
EN
DE
ES
PT
N°DOC. QUM000215E REV. "D" - 12/01/22
IT
FIstruire chiunque usi il banco sulla
posizione dell'interruttore sezionatore.
FGli interventi sul termostato sono
riservati esclusivamente al personale
tecnico di assistenza.
FPrestare attenzione alle parti calde o in
movimento contrassegnate con
l’apposito simbolo.
FIn caso di incendio, non usare acqua per
spegnere le fiamme ma solo estintori a
secco.
FNon danneggiare il circuito refrigerante.
FEvitare fuochi o scintille all'interno
dell'apparecchio.
FMantenere libere da ostruzioni le
aperture di ventilazione nell’involucro
dell'apparecchio.
FNon utilizzare apparecchi elettrici
all’interno degli scomparti
dell’apparecchio per la conservazione
dei cibi congelati se questi non sono del
tipo raccomandato dal costruttore.
FNon conservare sostanze esplosive o
pericolose, quali contenitori sotto
pressione con propellente infiammabile,
in questo apparecchio.
FNon lasciare pesi sopra il tetto del
banco; è opportuno evitare di poggiare
le derrate non imballate direttamente
sui ripiani, ma utilizzare idonei
contenitori per alimenti.
FNon posizionare contenitori di liquido e
non versare liquidi sul banco.
2.2 Avvertenze per la Manuten-
zione del banco
FL'accesso a parti elettriche e/o parti che
richiedono l'utilizzo di utensili è
riservato a tecnici specializzati.
FPrima di qualsiasi operazione di
manutenzione e pulizia riservate
all’utente, togliere tensione al banco
tramite l’interruttore sezionatore
generale a parete.
FPrestare attenzione alle parti calde o in
movimento contrassegnate con
l’apposito simbolo.
FÈ obbligatorio l’uso di guanti da lavoro.

Modello - Modèle - Model
Modell - Modelo - Modelo RHINO MULTI
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 5/25
N°DOC. QUM000215E REV. "D" - 12/01/22
IT
FR
EN
DE
ES
PT
IT 2.3 Avvertenze elettriche
FAccertarsi che la tensione di
alimentazione corrisponda ai dati di
targa del banco.
FL’installazione elettrica deve essere
eseguita a regola d’arte da tecnici
specializzati.
FLa rimozione della copertura del quadro
elettrico è riservata a tecnici
specializzati.
FConformemente alle regole di
installazione, la rete di alimentazione
deve includere un dispositivo per la
disconnessione omnipolare, che
assicuri la disconnessione completa
dalla rete nelle condizioni della categoria
di sovratensione III.
FL’installazione del banco deve essere
effettuata secondo le istruzioni del
costruttore, da personale
professionalmente qualificato e
conformemente alle norme sugli
impianti elettrici vigenti nei singoli
Paesi.
FUn’errata installazione del banco può
causare danni a persone, animali o
cose, nei confronti dei quali il costruttore
non può essere considerato
responsabile.
FSe il cavo di alimentazione è
danneggiato, deve essere sostituito da
personale tecnico di assistenza
autorizzato. Non tentare la riparazione
del cavo.
FNon alimentare il banco se è
danneggiato. In caso di dubbi,
contattare il servizio di assistenza o il
rivenditore.
2.4 Divieti
AÈ fatto divieto di utilizzare dispositivi
oltre a quelli forniti nel banco dal
produttore, per accelerare il processo
di sbrinamento.
AÈ fatto divieto, da parte di personale
non specializzato, di rimuovere la
copertura del quadro elettrico o aprire
pannellature che richiedano l'utilizzo di
utensili.
AÈ fatto divieto di utilizzare il banco per la
conservazione e/o l’esposizione di
sostanze esplosive, infiammabili o
corrosive, come ad esempio bombolette
spray con un propellente infiammabile.
AÈ fatto divieto di utilizzare il banco per la
conservazione e/o l’esposizione di
prodotti farmaceutici.
AÈ fatto divieto, in caso di PRODOTTI
NON CONFEZIONATI O CONSERVATI A
BASSA TEMPERATURA, di utilizzare il
banco per la conservazione e/o
l’esposizione di bottiglie ed imballi in
vetro.
AÈ fatto divieto di collocare il banco in
ambienti in cui sono presenti sostanze
gassose esplosive.
AÈ fatto divieto di rimuovere la targa
matricolare del banco.
AÈ fatto divieto di salire sul banco o sul
batticarrello del banco.

Modello - Modèle - Model
Modell - Modelo - Modelo RHINO MULTI
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 6/25
IT
FR
EN
DE
ES
PT
N°DOC. QUM000215E REV. "D" - 12/01/22
IT

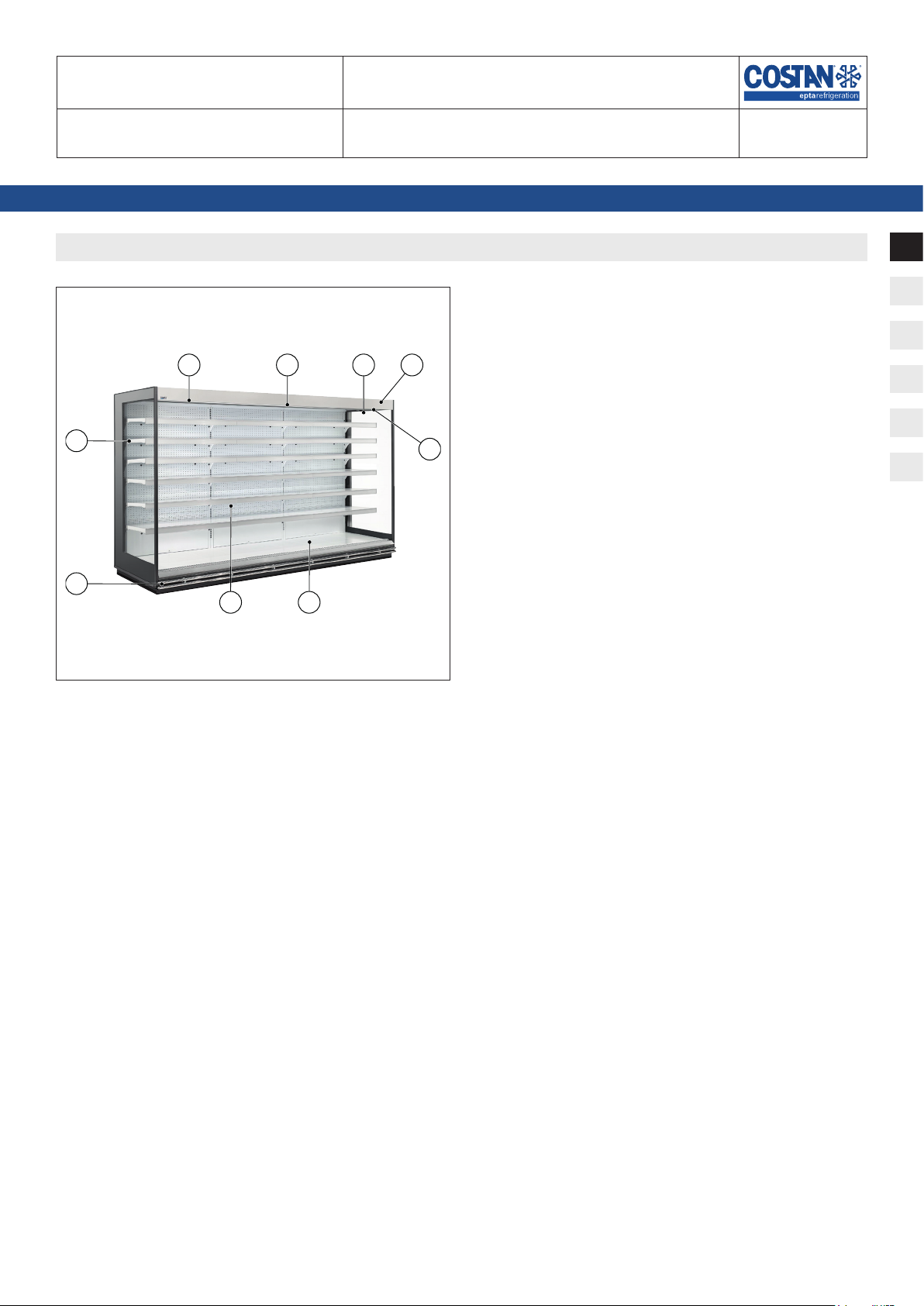

3. DESCRIZIONE GENERALE
1 923
4
5
6 7
8
Fig. 2
1. Targa dati
2. Termometro
3. Illuminazione superiore
4. Tende notte
5. Ripiani
6. Batticarrello
7. Illuminazione ripiani
8. Piani di fondo
9. Interruttore luce
10. Termostato remoto

Modello - Modèle - Model
Modell - Modelo - Modelo RHINO MULTI
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 7/25
N°DOC. QUM000215E REV. "D" - 12/01/22
IT
FR
EN
DE
ES
PT

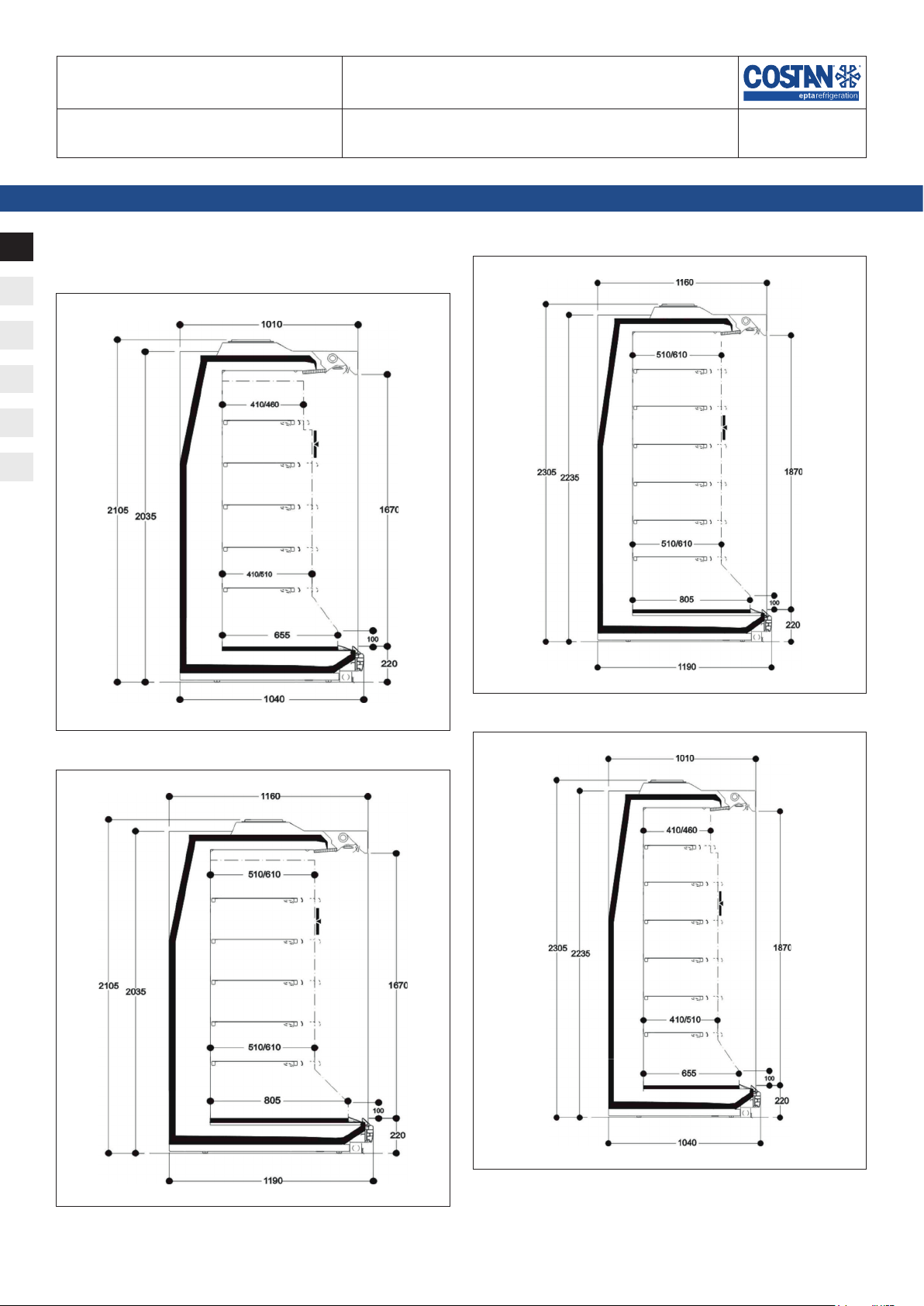

IT 3.1 Sezioni
H20 NARROW
Fig. 3
H20 LARGE
Fig. 4
H22 NARROW
Fig. 5
H22 LARGE
Fig. 6

Modello - Modèle - Model
Modell - Modelo - Modelo RHINO MULTI
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 8/25
IT
FR
EN
DE
ES
PT
N°DOC. QUM000215E REV. "D" - 12/01/22
IT
4. TRASPORTO DEL BANCO
>70 cm
1
1
Fig. 7
1. Punti di sollevamento
Fig. 8
Tab. I
Profondità Altezza Lunghezza Peso (kg) Peso con imballo
(kg)
NARROW
2000
1875 450 500
2500 550 575
3750 820 860
2200
1875 500 520
2500 575 600
3750 860 890
LARGE
2000
1875 470 520
2500 570 595
3750 860 900
2200
1875 520 540
2500 595 620
3750 900 930

Modello - Modèle - Model
Modell - Modelo - Modelo RHINO MULTI
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023 9/25
N°DOC. QUM000215E REV. "D" - 12/01/22
IT
FR
EN
DE
ES
PT
IT 5. CONDIZIONI AMBIENTALI
Fig. 9
Fig. 10
Fig. 11
Tab. II
Caratteristiche
Tipo di locale Chiuso
Temperatura 25°C
Umidità relativa 60 %
Illuminazione 600 lx
