Parts and Hardware List
Please read completely through the instructions and verify that all listed parts and hardware are present
before beginning assembly.
Tools required: Hex wrench and open wrench (provided) and Phillips screwdriver (not provided).

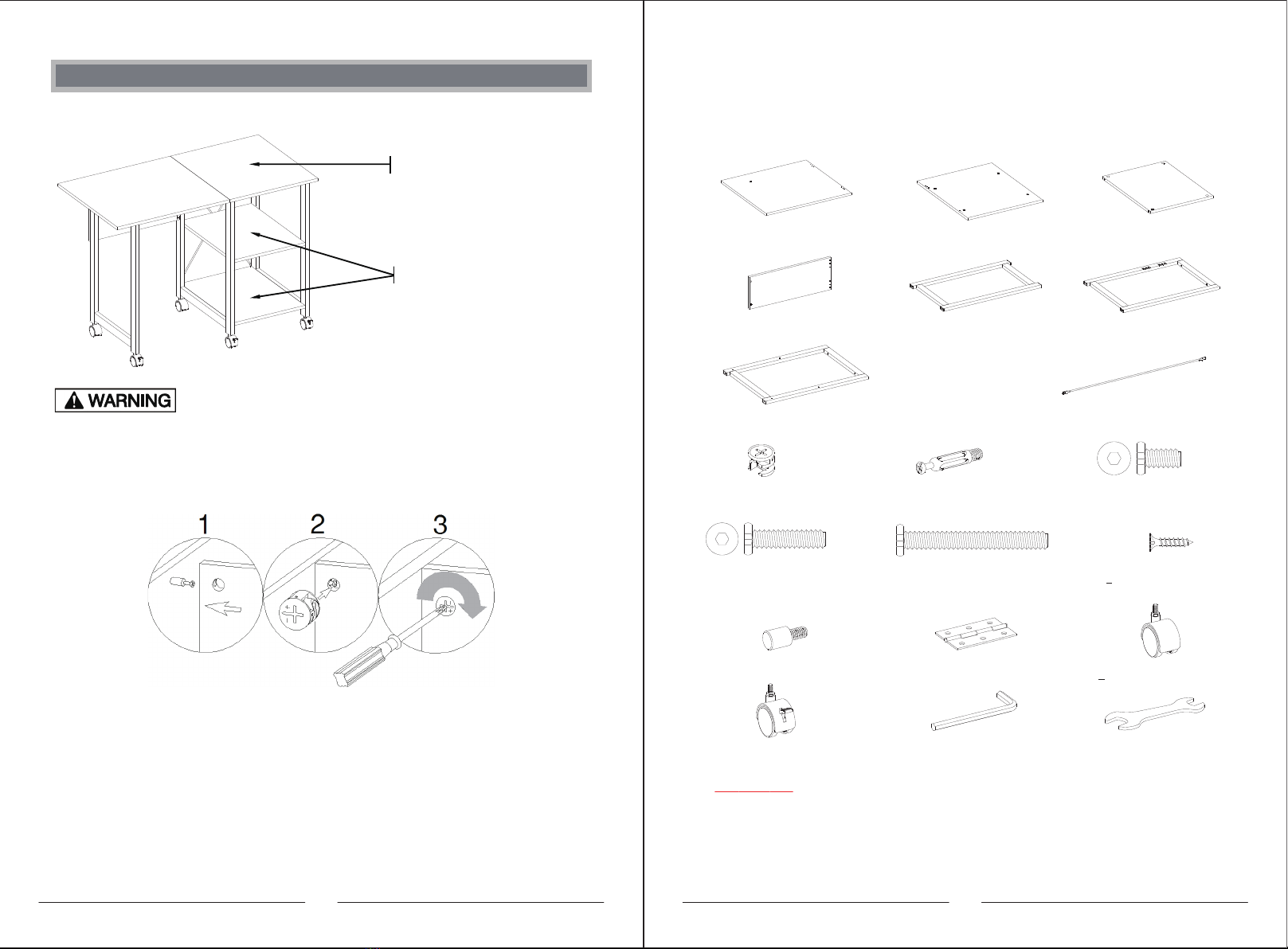

A- Large Top Panel (Qty. 1) B- Small Top Panel (Qty. 1) C- Fixed Shelf (Qty. 2)
D- Back Panel (Qty. 1) E- Left End Frame (Qty. 1) F- Middle End Frame (Qty. 1)
G- Right End Frame (Qty. 1) H- Metal Bar (Qty. 2)
(1) Cam Lock (Qty. 8+1 extra) (2) Cam Bolt (Qty. 8+1 extra) (3) M6 x 12 mm Bolt (Qty. 4+1 extra)
(4) M6 x 25 mm Bolt
(5) M6 x 50 mm Bolt (6) M4 x 15 mm Screw
(Qty. 2+1 extra) (Qty. 4+1 extra) (Qty. 18+1 extra)
(7) Locator Pin (Qty. 1) (8) Butt Hinge (Qty. 2) (9) Swivel Caster (Qty. 3)
(10) Locking Caster (Qty. 3) Hex Wrench (Qty. 1) Open Wrench (Qty. 1)
CAM LOCK SYSTEM OPERATION
HOWTHE KNOCK DOWN (KD) ASSEMBLY SYSTEM WORKS
You are now ready to assemble the KD unit.
M A X I M UM R E C O MM E NDE D W E I G H T L O A D S
THIS UNIT IS INTENDED FOR USE ONLY WITH THE MAXIMUM
WEIGHTS INDICATED. USE WITH LOAD HEAVIER THAN THE MAXIMUM
WEIGHTS INDICATED MAY RESULT IN INSTABILITY, CAUSING POSSIBLE INJURY.
MAXIMUM LOAD 200 lb. (90.7 kg)
MAXIMUM LOAD 50 lb. (22.6 kg)
1. Screw the cam bolt into the threaded inserts on the panel. Connect both panels together; making sure
cam bolt goes into the pre-drilled hole on the end of panel for cam lock.
2. Insert the cam lock into the pre-drilled large hole on the panel. Make sure the arrow on the face of
cam lock faces out and points towards cam bolt.
3. Take a Phillips screwdriver and rotate the cam lock clockwise to lock the cam bolt in place.
EN
02 03

Assembly Instructions
6
6
7
A
B
8
8
A
B
F
G
F/G
5
B
Assembly Instructions
2
F/G
G
F
F
F
G
C
C
C
F/G
1

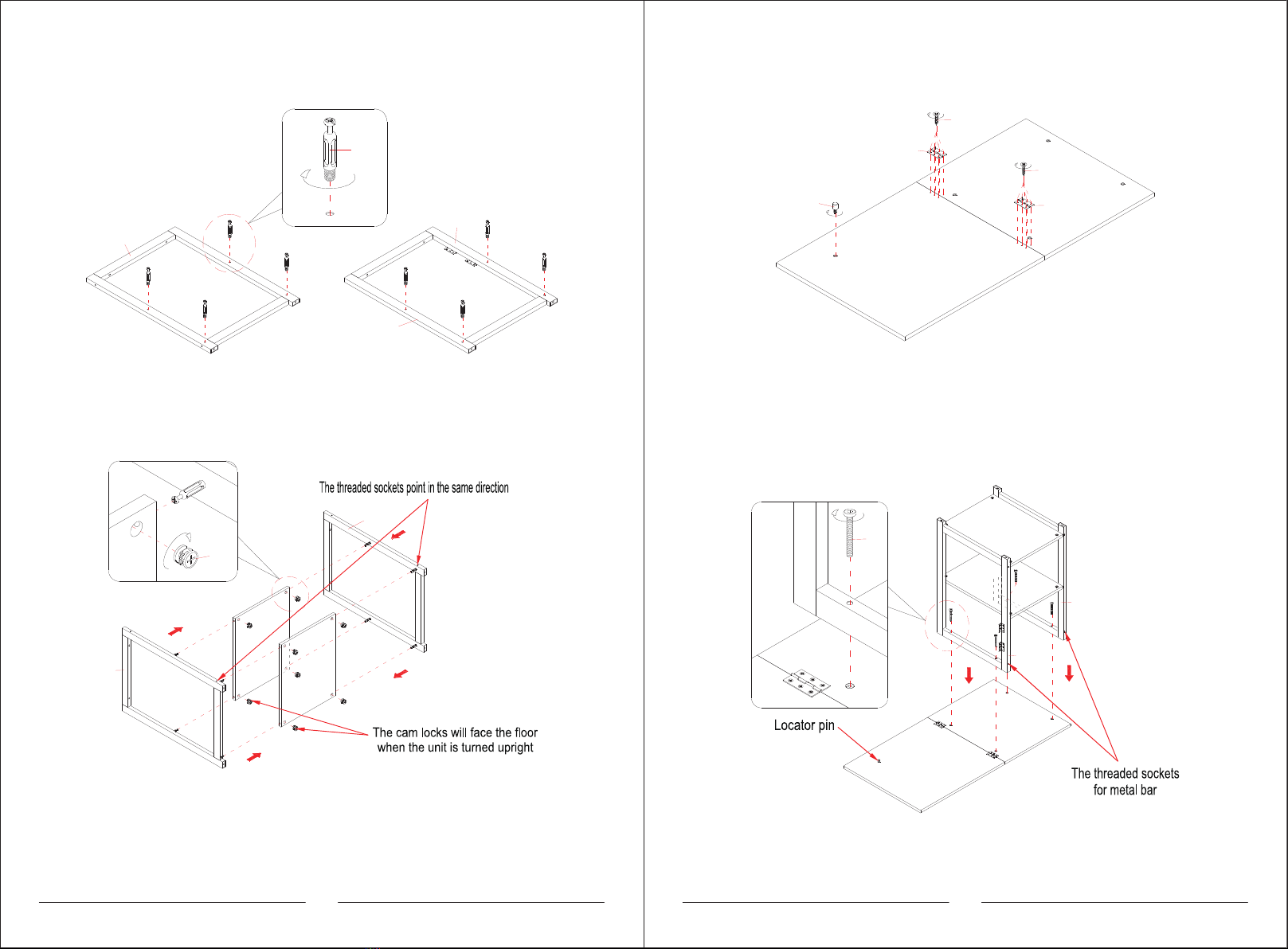

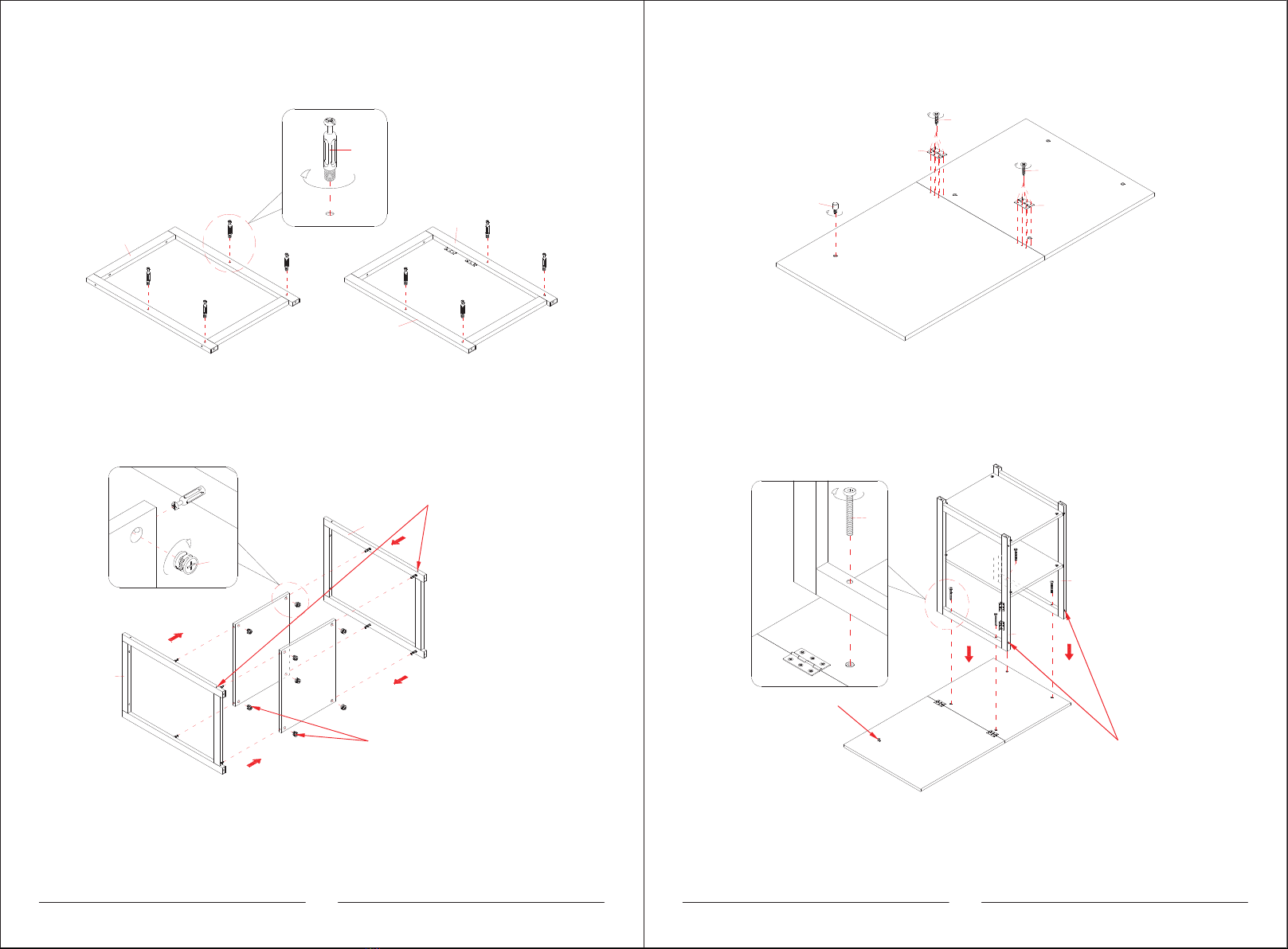

1. Unpack the unit and confirm that you have all the hardware and required parts. Assemble the unit on
a carpeted floor or the empty carton to avoid any scratch.
2. Lay out the End Frames (F and G) with the holes facing up. Securely screw the Cam Bolts (2) into
the threaded sockets as shown.
5. Combine the Top Panels (A and B) together by attaching two Butt Hinges (8) at the joint with six 15
mm Screws (6) per hinge, using the pilot holes as a guide.
6. Securely screw one Locator Pin (7) into the threaded insert on the Large Top Panel (A).
7. Attach the assembled pedestal to the Small Top Panel (B) with four 50 mm Bolts (5) as shown.
3. Attach two Fixed Shelves (C) to the Middle End Frame (F) by engaging two Cam Locks (1) in each
(Refer to the Cam Lock system operation suppl ement).
4. Repeat the same procedure to attach the Right End Frame (G) at the opposite end.
04 05

Assembly Instructions
2
3
1
A
B
E
B
A
E
7
E
F
E
G
9
9
9
10
10
10
9/10
E/F/G
Assembly Instructions
A
F
D
E
E
7
D
E
4
4
FD
6
6
A
B
F
G
H
F/G
H
3

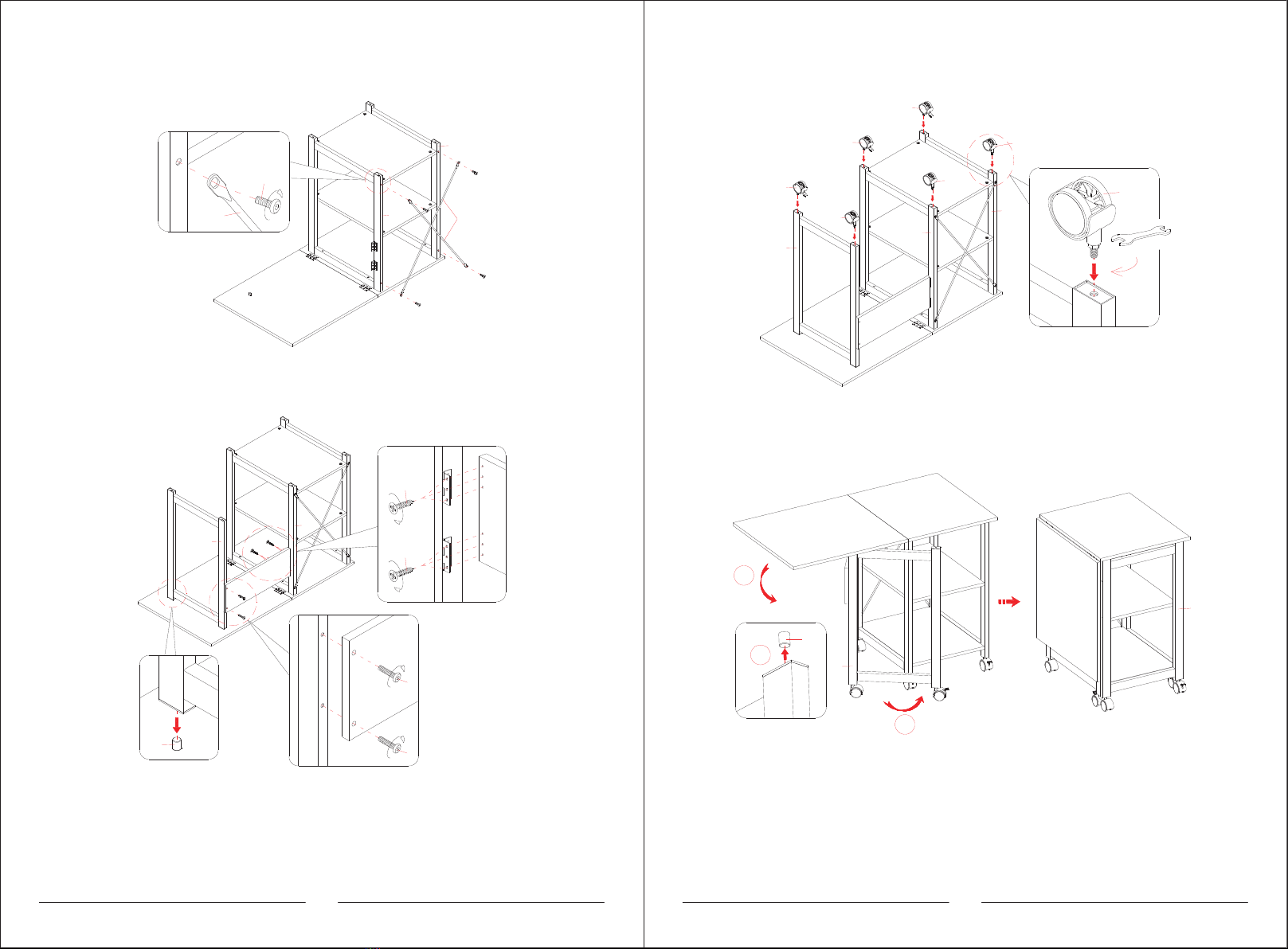

9. Using the pilot holes as a guide, attach the Back Panel (D) to the pre-attached hinges on the Middle
End Frame (F) with six 15 mm Screws (6).
10. Position the front post of the Left End Frame (E) onto the Locator Pin (7) installed on the Large
Top Panel (A) and attach to the Back Panel (D) with two 25 mm Bolts (4).
12. Ask for assistance to lift the unit upright and position at the desired location.
13. You can collapse the Large Top Panel (A) to save space. To fold the desk, lift up the Large Top
Panel (A) a little so that you can swing the Left End Frame (E) all the way to the front of the right
pedestal, then lay down the Large Top Panel.
14. Extend the Large Top Panel (A) in reverse order as needed.
11. Attach three Swivel Casters (9) to the front posts and three Locking Casters (10) to the back posts
of the End Frames (E, F and G). Tighent the casters in place with the provided open wrench.
8. Attach two Metal Bars (H) to the back of the End Frames (F and G) with four 12 mm Bolts (3).
06 07
