CPI ACM-125 User manual

STEP 2
Large side of
gasket* on
INTERIOR
of pool.
Small side of
gasket* on
EXTERIOR
of pool.
Pool wallPool Liner
and centered
on riser
4-1/2”
from top
of riser
STEP 1
STEP 1A
INSTALLATION ON A POOL STEP
KEEP STEPS AND LIGHT DRY DURING INSTALLATION
Follow STEP
instructions
for assembly
INSTALLATION ON THE WALL OF ABOVE-GROUND POOL
To be performed by an authorized dealer ONLY
*GASKET SOLD SEPARATELY
STEP 1 Using a 2” (50.8mm) cutting
devise, drill a hole in the second riser
from the top at 4-1/2” (114.3mm) from
the top at center.
STEP 1 Using a 2” (50.8mm) cutting devise,
drill a hole through the pool wall and liner.
STEP 1A Insert the gasket from the inside
of the pool through the 2” hole in the wall,
having the large diameter inside the pool
and the small diameter on the outside.
STEP 2 Thread the electrical cord
through the hole (as shown).
STEP 2 Thread the electrical
cord through the hole (as
shown).
IMPORTANT:
LOWER
THE WATER
LEVEL OF
THE POOL
18”+
2” diameter hole,
MORE THAN 18”
(45cm) below
normal water level
STEP 1 STEP 2
By: Champlain Plastics Inc.
87 Pillsbury Road, Rouses Point, NY 12979 INS-ACM125-rev3E
www.champlainplastics.com 09-2019
ACM-125 & ACM-125C
Universal Pool Light

• Risk of electrical shock, if instructions are not followed. Connect only to a
grounded GFCI outlet that is a minimum of 10 feet (3 m) away from the pool.
DO NOT USE EXTENSION CORDS.
• Do not let children use this device unsupervised.
• For use on permanent above-ground pools only.
• Do not use the light if the lens, transformer or cord is damaged.
WINTER STORAGE: Freezing weather may damage light fixture. Disconnect
light and remove from the pool. Store in dry space at room temperature.
WARNING

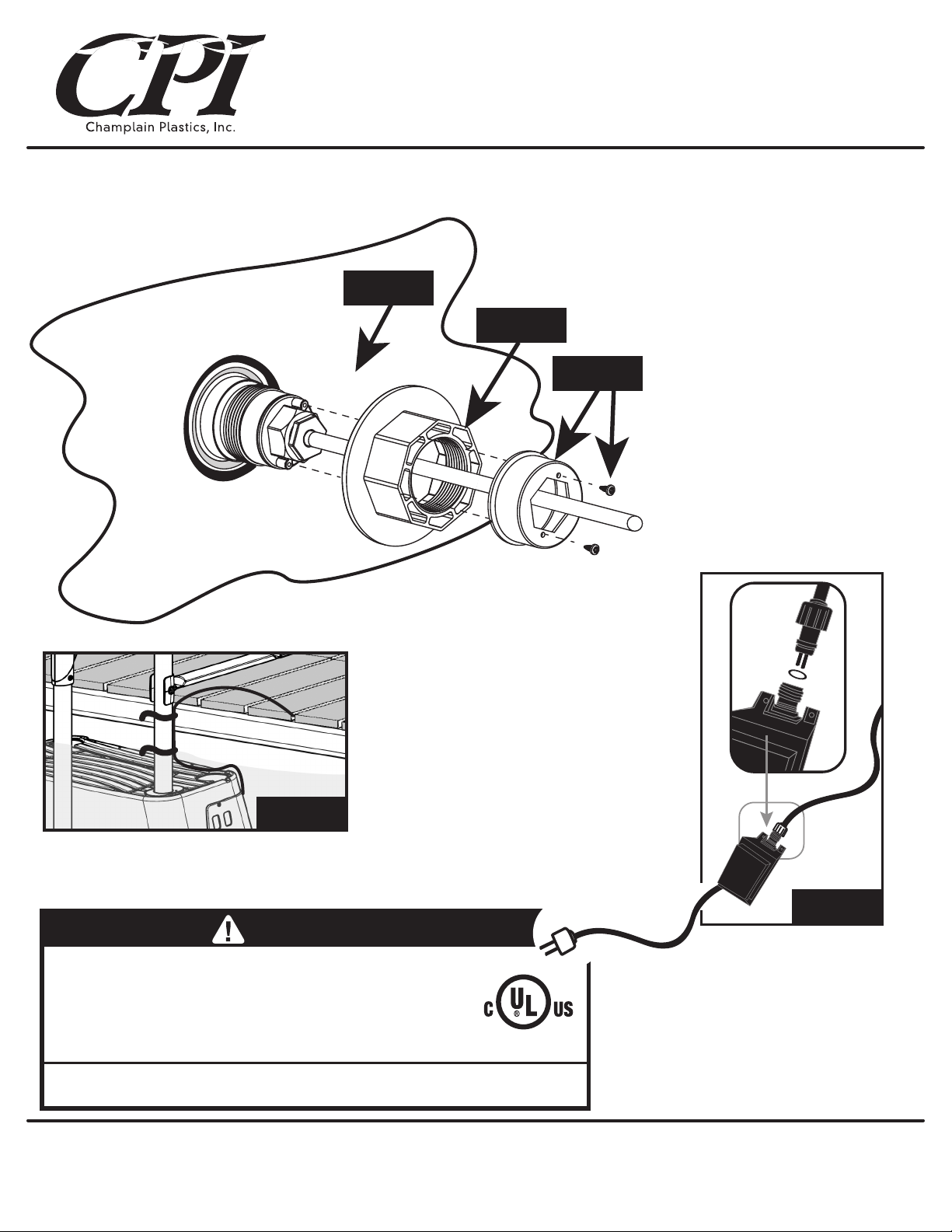

INSTALLATION (cont’d): POOL STEP and WALL
STEP 3 Insert the plastic
washer.
STEP 4 Secure the light from
behind with the plastic nut. DO
NOT OVER TIGHTEN.
STEP 5 Secure plastic nut
with the safety cap and 2
supplied screws.
NOTE:
Operating and Pairing
Remote Control with Pool Lights
instructions included
with ACM-125C only.
STEP 3
STEP 6
STEP 4
STEP 5
Underside of pool step or
exterior wall of pool
STEP 6 (Step installation only) Install steps
in pool (follow STEPS Instructions).
Attach the electrical cord to the step.
STEP 7 Make sure the transformer (A)
is out of the water. Slide plastic O-ring
(B) onto transformer plug. Insert pins
into transformer outlet and secure with
cap. The transformer should be plugged
into a GFCI outlet.
STEP 7
(A)
(A)
(B)
By: Champlain Plastics Inc.
87 Pillsbury Road, Rouses Point, NY 12979 INS-ACM125-rev3E
www.champlainplastics.com 09-2019
ACM-125 & ACM-125C
Universal Pool Light

ÉTAPE 2
Grande partie
du *joint
d'étanchéité
à L'INTÉRIEUR
de la piscine
Petite partie
du *joint
d'étanchéité
à L'EXTÉRIEUR
de la piscine
Mur de piscineToile de piscine
centré dans
la contremarche
4-1/2”
du haut de
la marche
ÉTAPE 1
ÉTAPE 1A
INSTALLATION SUR ESCALIER DE PISCINE
GARDER L’ESCALIER ET LA LUMIÈRE SÈCHE DURANT L'INSTALLATION
ASSEMBLER
L'ESCALIER
SELON LES
INSTRUCTIONS
INSTALLATION SUR MUR DE PISCINE HORS-TERRE
À être installé SEULEMENT par un technicien autorisé
*JOINT D’ÉTANCHÉITÉ VENDU SÉPARÉMENT
ÉTAPE 1 À l’aide d’une scie emporte-pièces
percer un trou de 2" (50.8mm) dans la
seconde marche du haut dans le centre à
4-1/2" (114.3mm) du haut de la marche.
ÉTAPE 1 À l’aide d’une scie emporte-pièces
percer un trou de 2" (50.8mm) dans le mur
et la toile de la piscine.
ÉTAPE 1A Insérer, par l'intérieur de
la piscine, le joint d'étanchéité dans le trou
de 2" du mur de façon à avoir le plus grand
diamètre à l'intérieur de la piscine et le plus
petit diamètre à l'extérieur.
ÉTAPE 2 Passer le cordon
électrique à travers le trou
(voir dessin).
ÉTAPE 2 Passer le cordon
électrique à travers le trou
(voir dessin).
IMPORTANT :
ABAISSER
LE NIVEAU
D’EAU DE LA
PISCINE
18”+
Trou de 2" (50.8mm)
de diamètre. Plus de
18"(45cm) sous
le niveau normal
de l'eau
ÉTAPE 1 ÉTAPE 2
Par : Champlain Plastics Inc.
87 Pillsbury Road, Rouses Point, NY 12979 INS-ACM125-rev3F
www.champlainplastics.com 10-2020
ACM-125 & ACM-125C
Lumière universelle de piscine

• Risque d'électrocution si les instructions ne sont pas observées. Brancher seulement
dans une prise GFCI mise à terre situé à au moins 3m (10pi) de la piscine.
NE PAS UTILISER DE CORDON DE RALLONGE.
• Ne pas laisser les enfants utiliser cette lumière sans supervision.
• À être utiliser que sur une piscine hors-terre installé de façon permanente.
• Ne pas utiliser si la lumière, le transformateur ou le cordon sont endommagés.
ENTREPOSAGE POUR L'HIVER : Le gel peut endommager la lumière. Déconnecter la
lumière et l'enlever de la piscine. L'entreposer dans un endroit sec à température ambiante.
AVERTISSEMENT
INSTALLATION (suite): ESCALIER DE PISCINE ET MUR
ÉTAPE 3 Insérer la rondelle
de plastique.
ÉTAPE 4 Fixer la lumière avec
l'écrou de plastique.
NE PAS TROP SERRER.
ÉTAPE 5 Fixer l'écrou
de plastique avec le bouchon
de sécurité et les vis.
NOTE:
Les instructions
de la télécommande
du ACM-125C sont incluses
avec la télécommande.
ÉTAPE 3
ÉTAPE 6
ÉTAPE 4
ÉTAPE 5
Dessous des escaliers ou
mur extérieur de la piscine
ÉTAPE 6 (installation sur les escaliers
uniquement) Installer les escaliers dans la
piscine (suivre les instructions des
escaliers). Attacher le cordon électrique
à la marche.
ÉTAPE 7 Assurez-vous que le
transformateur (A) est hors de l'eau.
Faites glisser joint torique (B) sur la fiche
du transformateur. Insérer les broches
dans la prise du transformateur et fixer
avec le capuchon. Le transformateur
doit être branché dans une prise GFCI.
ÉTAPE 7
(A)
(A)
(B)
Par : Champlain Plastics Inc.
87 Pillsbury Road, Rouses Point, NY 12979 INS-ACM125-rev3F
www.champlainplastics.com 10-2020
ACM-125 & ACM-125C
Lumière universelle de piscine
