Crosby ip Ipsc User manual

[STICKER GOES HERE]

USER

MANUAL

YEAR

WARRANTY

MODEL

IPSC

Positioning & seizing

LANGUAGES

MANUAL DE USUARIO

BRUKERHÅNDBOK

USER MANUAL

BETRIEBSANLEITUNG

ANVÄNDARHANDBOK



GEBRUIKERSHANDLEIDING

BRUGSANVISNING





Español

Norsk

English

Deutsch

Svenska

Polski

Nederlands

Dansk

Français

Suomi

These areas of damage, precisly as wear, are not covered by the warranty

Deze beschadigingen vallen buiten de garantie

Derartige Beschädigungen fallen ebenso wie Verschleiß nicht unter die Garantie

Ces dommages, tout comme l’usure, ne sont pas inclus dans la garantie

Estos deterioros no están cubiertos por la garantía

Disse skadesområder dækkes ikke af garantien

Dessa områden av skador som orsakats omfattas inte av garantin

Nämä kulumisen aiheuttamat vauriot eivät kuulu takuuseen

Disse typene skade, forårsaket av, dekkes ikke av garantien

Powyższe uszkodzenia nie są objęte gwarancją

1 complete teeth not sharp and 1 damaged

1 hele tand niet scherp en 1 beschadigd

1 ganzer Zahn unscharf und 1 beschädigt

1 dent complète non pointue et 1 endommagée

1 diente completo no alado y 1 deteriorado

1 hel tand uskarp og 1 beskadiget

1 hel och slö tand och 1 skadad

1 kokonainen hammas tylsä ja 1 vaurioitunut

1 hel tann uskarp og 1 skadet

1 kompletny, nieostry i 1 uszkodzony ząb

2 teeth damaged for 50%

2 tanden voor de helft beschadigd

2 Zähne zur Hälfte beschädigt

2 dents endommagées à 50%

2 dientes deteriorados al 50%

2 tænder beskadiget 50%

2 tänder skadade till 50%

2 hammasta vaurioitunut 50%

2 tenner skadet 50%

2 zęby uszkodzone w 50%

1 teeth damaged for 100% and 1 teeth damaged for 50%

1 tand helemaal en 1 tand half beschadigd

1 Zahn komplett defekt und 1 Zahn zu 50% defekt

1 dent endommagée à 100% et 1 dent endommagée à 50%

1 diente deteriorado al 100% y 1 diente deteriorado al 50%

1 tand beskadiget 100% og 1 tand beskadiget 50%

1 tand skadad till 100% och 1 tand skadad till 50%

1 hammas vaurioitunut 100% ja 1 hammas vaurioitunut 50%

1 tann skadet 100% og 1 tann skadet 50%

1 ząb uszkodzony w 100% i 1 ząb uszkodzony w 50%

2 rings damaged for 100%

2 ringen volkomen beschadigd

2 Ringe vollständig zerstört

2 bagues endommagées à 100%

2 anillos deteriorados al 100%

2 ringe beskadiget 100%

2 ringar skadade till 100%

2 rengasta vaurioitunut 100%

2 ringer skadet 100%

2 pierścienie uszkodzone w 100%

interior ring damaged for 100%

binnenste ring geheel beschadigd

Innerer Ring vollständig zerstört

bague intérieure endommagée à 100%

Anillo interior deteriorado al 100%

indre ring beskadiget 100%

inre ring skadad till 100%

sisärengas vaurioitunut 100%

innvendig ring skadet 100%

Pierścień wewnętrzny uszkodzony w 100%

16405000 Rev. 2013

USER MANUAL

For clamp types: IPSC

Positioning & seizing

INDEX

1. General 06

1.1 Safety precautions 06

1.2 Inspection protocols 07

1.3 How to operate the clamp 08

1.4 A reliable clamp, a secure basis for lifting 08

whatever, be replicated or published without prior written permission from The Crosby Group LLC.

1. General

You have chosen a CrosbyIP clamp.

If CrosbyIP clamps are maintained as described in this manual, they will remain in

optimum condition. We believe that CrosbyIP clamps are the most reliable clamps

available. But using reliable tools does not automatically mean that practices are

reliable. The people who work with clamps play an equally important role in reliable

handling. Ensure that everyone who works with CrosbyIP clamps has been instructed

in the proper application of the clamps.

Inter Product BV provides a 10 year warranty for its clamps. In order to benet from this

warranty programme and for more details on maintenance procedures, please consult

www.crosbyip.com/warranty for more information.

Please read and understand these instructions before using the clamp.

1.1 Safety precautions

Proper instruction for the personnel is of vital importance. This will contribute to

maximum reliability in the working environment.

IPSC clamps may be applied per piece, per set or with several clamps

simultaneously for the positioning and seizing of steel plates, beams and

constructions. Ensure that each clamp receives its proportionate share of the

load.

Hardness: With the IPSC clamps it is possible to handle steel with a surface

hardness of up to 302 HV10. For harder steel types contact your CrosbyIP

Customer Service Centre.

Contact your CrosbyIP Customer Service Centre before using this clamp for

plates and constructions that have a radius.

Temperature: The standard lifting clamps may be used with temperatures that lie

between 100 ºC (212 ºF) and -40 ºC (-40 ºF). For other temperatures contact your

CrosbyIP Customer Service Centre.

There are restrictions for operation in special atmospheres (e.g. high humidity,

explosive, saline, acid, alkaline).

Loads: For proper application of the clamp consult the load diagram 1.

Ensure that all attachments are properly tted, secured and coupled.

For each operation only one plate or beam may be positioned or seized with the

IPSC.

The clamp with the moving pivot and screwed spindle must be placed with face

up when the clamps are used for horizontal plate surfaces.

Attention: ensure that the clamp will not be unscrewed too far, as the moving

pivot (K) could fall o. If the moving pivot hits the body the clamp may not be

opened further.

Remark: when handling the load, one should ensure that the load and or clamp

does not encounter obstacles which could release the load on the clamps

prematurely.

A clamp is a device that must be clean when used. Dirt has an adverse aect on

the operation and also on the reliability of the clamp. When the clamp is dirty and

greasy it can be cleaned with diesel oil or petroleum. Then blow dry with air or dry

with a cloth and apply a little lubricant. It is important to ensure that the gripping

surfaces are clean at all times. Regular cleaning will enhance the life and reliability

of the clamps.

1.2 Inspection protocols

Prior to every application of the clamp it is important the clamp operator inspects the

clamp for proper functioning.

Attention must be paid to the following (see illustration 2 for part reference):

Ensure that the plate surface with which the clamp is to come into contact is free

of scale, grease, oil, paint, water, ice, moisture, dirt and coatings that might

impede the contact of the gripping surface with the plate.

Inspect moving pivot (K) and the xed pivot (C) for wear and defects. The pivots

must be sharp and free of dirt (check also the movement of moving pivot (K) over

the screw spindle (O).

Check the body (N) and shackle (S) for damage, cracks or deformation (this may

indicate overloading).

Check the screw spindle (O) for its function by opening and closing the clamp.

The spindle should be easily rotatable over its full length (when the operation of

the clamp is sti or heavy, it should be removed from operation). Ensure that the

clamp will not be unscrewed too far, as the moving pivot (K) could fall o.

Check whether the W.L.L. and the jaw opening stamped on the body corresponds

with the load.

Minimum load permitted: 20% of the W.L.L.

Also the screw thread of the screw spindle may get damaged. Because of these

damages it is possible that the clamp will not open and close properly. This produces

hazardous situations when the clamp is placed on the plate and does not close

properly. It is therefore very important to check the spindle every time before use. It is

It is not permitted

to stay in the

danger zone of

the load.

No changes may

be made to

CrosbyIP clamps.

Never straighten,

attempt to bend

or heat treat

parts.

Clamps suited for

stainless steel,

must be used

only for handling

stainless steel, to

avoid contact

corrosion.

The pivot(s) are the most critical parts in the clamp and require extra attention during

inspection. Ensure in any event for good light during inspection. Observe the following

rules during every inspection:

Pivot(s): Reject when the sharpness of one ring is damaged or worn for 50% or more.

also equally important to avoid this damage. The spindle can in fact only become

damaged when the clamp is used carelessly.

Some illustrations have been included on the inside of the front cover of damaged and

worn (rejected) pivots and camsegments with explanations. In most cases however the

areas of damage are much less extensive. In doubtful cases an authorised repairer

should assess the clamp.

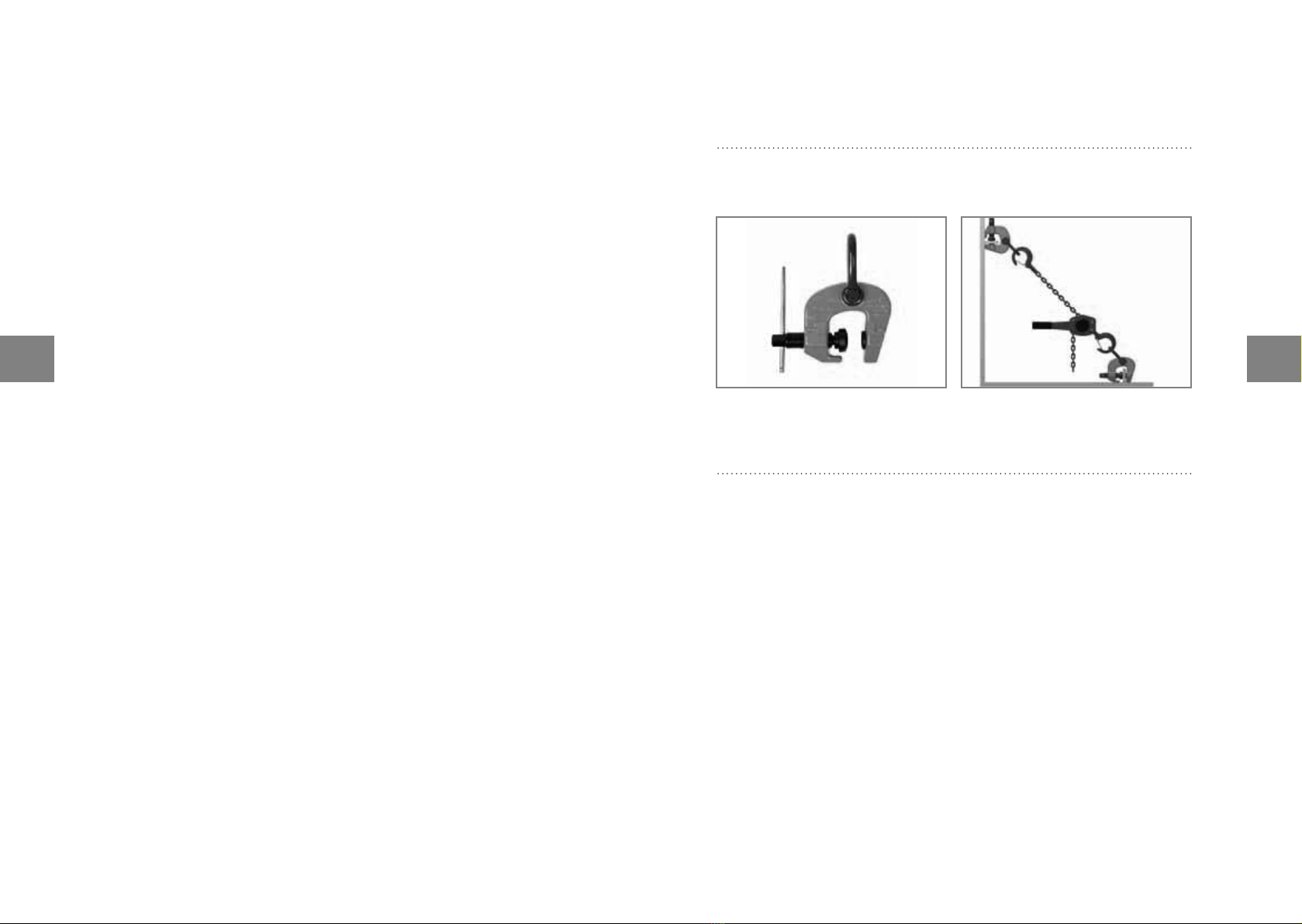

1.3 How to operate the clamp

IPSC clamps are suitable for the positioning & seizing of steel plates, beams and

constructions.

See illustrations 3 to 7 for part reference.

1. Place the clamp securely on the plate so that the jaw of the clamp rests on the

plate (E) (3).

2. Close the clamp by turning the screw spindle (O) to the right with a tightening

moment of 40 kNmm. Make sure that the moving pivot (K) gets a good close grip

on the surface (4-5).

3. Tension the cables or chains gently taut and put the load on gradually. Always

prevent the load from shocking!

4. As soon as the positioning is nished, the clamp must be fully free of load so that

the shackle (S) of the clamp can move freely. Open the clamp by turning the screw

spindle (O) to the left. The clamp can now be removed from the object (6-7).

5. The clamp may now be used again immediately or put away in opened position.

This position will protect the pivots from damage.

1.4 A reliable clamp, a secure basis for lifting



Parts should be replaced only when they no longer meet our standards.



During every repair service the most critical parts, being pivot(s) will be replaced and,

when necessary, any rejected parts will be replaced.

Please consult www.crosbyip.com/warranty for more information on maintenance

procedures.

Maintenance without 10 year warranty: Annually clamps are subjected to inspection*

and parts will be replaced only when they no longer meet our standards.

*CrosbyIP authorised repairer

GEBRUIKERSHANDLEIDING

Voor klemtypes: IPSC

Positioneren en sjorren

INDEX

1. Algemeen 10

1.1 Veiligheidsvoorschriften 10

1.2 Inspectieprocedures 11

1.3 Gebruik van de klem 12

1.4 Een betrouwbare klem, een goede basis voor hijsen 13

wijze, worden verveelvoudigd en/of openbaar gemaakt zonder voorafgaande schriftelijke toestem-

ming van The Crosby Group LLC.

1. Algemeen

Uw keus is gevallen op een klem van CrosbyIP.

Als u de klemmen onderhoudt zoals hieronder staat omschreven dan houdt u ze in

optimale conditie. CrosbyIP-klemmen zijn de meest betrouwbare klemmen die er

bestaan. Maar het gebruik van betrouwbaar gereedschap betekent niet automatisch

dat er veilig gehanteerd wordt. De mensen die met het gereedschap werken spelen een

even zo grote rol bij bij een betrouwbare hantering. Zorg er daarom voor dat iedereen

die met onze klemmen werkt goede instructies krijgt over het gebruik van de klemmen.

Inter Product BV biedt 10 jaar garantie voor de klemmen. Als u gebruik wilt maken van

dit garantieprogramma en meer wilt weten over de onderhoudsprocedures, gaat u naar

www.crosbyip.com/garantie voor meer informatie.

Lees deze instructies aandachtig door voordat u de klem gaat gebruiken.

1.1 Veiligheidsvoorschriften

Het is van groot belang dat alle medewerkers goed geïnstrueerd worden. Dit

draagt bij aan een veilige werkomgeving.

IPSC klemmen kunnen worden toegepast per stuk, per stel of met meerdere

klemmen tegelijk voor het positioneren en sjorren van stalen platen, balken en

constructies. Let op dat elke klem zijn evenredige deel van de belasting krijgt.

Hardheid: De IPSC-klemmen zijn geschikt voor staal tot een oppervlaktehardheid

van 302 HV10.

Als u deze klem wilt gebruiken voor platen en constructies met een radius, neem

dan eerst contact op met het Customer Service Centre van CrosbyIP.

Temperatuur: De gebruikstemperatuur van de standaard hijsklemmen ligt tussen

100 °C en -40 °C. Neem bij een andere gebruikstemperatuur contact op met de

klantenservice van CrosbyIP.

Er zijn restricties voor gebruik in uitzonderlijke atmosferen (bijvoorbeeld explosief,

salinisch, zuur, alkalisch, hoge luchtvochtigheid).

Belasting: Voor informatie over het juiste gebruik van de klem raadpleegt u

belastingsdiagram 1.

Zorg dat alle verbindingen juist bevestigd, geborgd en gekoppeld zijn.

Met IPSC-klemmen mag slechts één plaat of balk per keer gesjord of

gepositioneerd worden.

Indien de klemmen worden aangebracht op horizontale plaatoppervlakken, moet

u de klem met de beweegbare taats en de schroefspindel naar boven bevestigen.

Let op: bij het openen van de klem mag deze niet te ver worden doorgedraaid; zo

kan de beweegbare taats (K) van de spindel losraken. Als de beweegbare taats

het frame raakt mag de klem niet verder worden geopend.

Opmerking: bij het hanteren opletten dat er geen obstakels aanwezig zijn waaraan

de last en/of klem zou kunnen blijven hangen, waardoor de klemmen voortijdig

onbelast worden.

Als u een klem gebruikt, moet deze schoon zijn. Vuil heeft een nadelige invloed

op de werking en de betrouwbaarheid van de klem. Wanneer de klem vuil en

vettig is, kunt u deze met dieselolie of petroleum schoonmaken. Daarna blaast u

de klem droog of droogt u deze met een doek en brengt u een beetje smeerolie

aan. Zorg dat de klemvlakken altijd schoon zijn. Regelmatig schoonmaken

bevordert de levensduur en de betrouwbaarheid van de klemmen.

1.2 Inspectieprocedures

Voordat u de klem gebruikt, moet u controleren of deze goed werkt.

Let goed op het volgende (zie afbeelding 2 voor het onderdeelnummer):

Zorg dat het plaatoppervlak waar de klem zal worden aangeslagen geen

hamerslag, vet, olie, verf, water, ijs, vocht, vuil of coatings bevat die het contact

van de klemvlakken met de plaat kunnen belemmeren.

Inspecteer de beweegbare taats (K) en de vaste taats (C) op slijtage en defecten.

De taatsen moeten scherp en vrij van vuil zijn. Controleer ook de beweging van

de beweegbare taats (K) over de schroefspindel (O).

Controleer het frame (N) en de harpsluiting (S) op beschadiging, scheuren of

vervorming (dit zou kunnen duiden op overbelasting).

Controleer of de schroefspindel (O) goed werkt door de klem te openen en te

sluiten. De schroefspindel moet over de gehele lengte goed draaibaar zijn

(wanneer de klem stug of zwaar werkt, dan moet deze voor inspectie uit bedrijf

genomen worden). Bij het openen van de klem mag deze niet te ver worden

doorgedraaid; zo kan de beweegbare taats (K) losraken.

Controleer of de W.L.L. en de bekopening, die in de klem geslagen zijn,

overeenkomen met de last.

Minimale toegestane last: 20% van de W.L.L.

Ook de schroefdraad van de schroefspindel van dit type klemmen kan beschadigd

raken. Door deze beschadigingen is het mogelijk dat de klem niet goed te openen en

te sluiten is. Dit levert gevaarlijke situaties op als de klem niet goed gesloten op de

plaat geplaatst wordt. Het is daarom zeer belangrijk om voor ieder gebruik de spindel

U mag zich niet

binnen de

gevarenzone van

de last begeven.

Aan onze

klemmen mogen

geen veranderin-

gen worden

aangebracht. U

mag onderdelen

nooit richten,

buigen of met

warmte

behandelen.

Klemmen

geschikt voor

RVS, mogen

uitsluitend voor

het werken met

RVS gebruikt

worden, om

contactcorrosie

te voorkomen.

De taatsen zijn de meest kritische onderdelen van de klem die bij een inspectie extra

aandacht vragen. Zorg bij inspecties altijd voor goed licht. Zorg dat u zich tijdens elke

inspectie aan de volgende regels houdt:

Taats(en): Afkeuren als de scherpte van één ring voor de helft of meer is

verdwenen.

te controleren. Daarnaast is het net zo belangrijk om deze beschadigingen te

voorkomen. De spindel kan namelijk alleen beschadigen door onzorgvuldig gebruik

van de klemmen.

Aan de binnenzijde van de omslag vóór zijn enkele plaatjes opgenomen van

beschadigde (afgekeurde) taatsen en tandsegmenten met toelichtingen. In de meeste

gevallen gaat het echter om veel kleinere beschadigingen. In geval van twijfel moet de

klem worden beoordeeld door een erkende reparateur.

1.3 Gebruik van de klem

IPSC-klemmen zijn geschikt voor het positioneren en sjorren van stalen platen, balken

en constructies.

Zie afbeeldingen 3 t/m 7 voor de onderdeelnummers.

1. Zet de klem stevig op de plaat, zodat de bek van de klem geheel op de plaat zit

(E) (3).

2. Sluit de klem door de schroefspindel (O) rechtsom te draaien met een

aanhaalmoment van 40 kNmm. Let erop dat de beweegbare taats (K) vlak op het

oppervlak aangrijpt (4-5).

3. Trek de kabels of kettingen voorzichtig strak en breng ook de belasting geleidelijk

aan. Laat de last nooit schokken.

4. Wanneer het werk is voltooid, moet de klem volledig onbelast worden zodat de

harpsluiting (S) van de klem vrij kan bewegen. De klem kan worden geopend door

de schroefspindel (O) linksom los te draaien. De klem kan nu van het object

worden verwijderd (6-7).

5. De klem kan nu direct weer gebruikt worden of in geopende positie opgeborgen

worden. Deze positie voorkomt beschadiging van de taatsen.

1.4 Een betrouwbare klem, een goede basis

voor hijsen



Onderdelen moeten alleen worden vervangen als ze niet meer voldoen aan onze

normen.



Tijdens elke revisiebeurt worden de meest kritische onderdelen (taatsen) vervangen.

Ook alle afgekeurde onderdelen worden zo nodig vervangen.

Als u meer informatie wilt over de onderhoudsprocedures, gaat u naar www.crosbyip.

com/garantie.

Onderhoud zonder 10 jaar garantie: jaarlijks worden klemmen onderworpen aan

inspectie* en worden onderdelen vervangen als ze niet meer voldoen aan onze

standaard.

* CrosbyIP erkende reparateur

BETRIEBSANLEITUNG

Für Klemmentypen: IPSC

Positionierung & Festzurren



1. Allgemein 16

1.1 Sicherheitsvorschriften 16

1.2 Inspektionsprotokolle 17

1.3 Verwendung der Klemme 18

1.4 Eine zuverlässige Klemme, eine sichere Grundlage für

Hubanwendungen 19

gültig welcher Art, der vorliegenden Betriebsanleitung ist ohne vorherige schriftliche Genehmigung

durch The Crosby Group LLC untersagt.

1. Allgemein

Sie haben sich für eine CrosbyIP Klemme entschieden.

Wenn Sie CrosbyIP Klemmen wie beschrieben warten, ist der optimale Zustand Ihrer

Klemmen auch in Zukunft gewährleistet. Wir sind der Auassung, dass CrosbyIP

Klemmen zu den zuverlässigsten Klemmen gehören, die erhältlich sind. Der Einsatz

eines zuverlässigen Werkzeugs bedeutet jedoch nicht automatisch auch eine sichere

Arbeitsweise. Das Personal, das mit dem Werkzeug arbeitet, spielt bei der Handhabung

eine ebenso wichtige Rolle. Achten Sie darauf, dass jede Person, die mit unseren

Klemmen arbeitet, umfassend für den korrekten Einsatz der Klemmen geschult worden

ist.

Inter Product BV gewährt 10 Jahre Garantie auf seine Klemmen. Um die Vorteile dieses

Garantieprogramms nutzen zu können und weitere Einzelheiten zu den

Wartungsverfahren zu erhalten, besuchen Sie bitte www.crosbyip.com/Garantie.

Bitte lesen Sie diese Anweisungen unbedingt sorgfältig durch, bevor Sie die Klemme

benutzen.

1.1 Sicherheitsvorschriften

Die ordnungsgemäße Schulung des Personals ist unerlässlich. Dies trägt zu

einem Höchstmaß an Sicherheit im Arbeitsumfeld bei.

IPSC Klemmen können einzeln, paarweise oder mit mehreren Klemmen

gleichzeitig für die Positionierung und das Festzurren von Stahlblechen, Balken

und Konstruktionen eingesetzt werden. Bitte achten Sie darauf, dass an jeder

Klemme eine gleiche Belastung anliegt.

Härte: Mit den IPSC Klemmen ist die Handhabung von Stahl mit einer

Oberächenhärte bis zu 302 HV10 möglich.

Wenden Sie sich an den CrosbyIP Kundendienst, bevor Sie diese Klemme für

Bleche und Konstruktionen mit Radien verwenden.

Temperatur: Die Betriebstemperatur der Standard-Hebeklemmen liegt zwischen

100 °C (212 °F) und -40 °C (-40 °F). Für andere Temperaturen wenden Sie sich

bitte an Ihren CrosbyIP Kundendienst.

Der Betrieb in speziellen Umgebungen (z. B. mit hoher Feuchtigkeit, explosiven

Stoen, salzhaltigen Stoen, Säure und alkalischen Stoen) unterliegt

Einschränkungen.

Lasten: Hinweise zur ordnungsgemäßen Verwendung der Klemme erhalten Sie in

den Lastdiagramm 1.

Stellen Sie sicher, dass alle Verbindungen vorschriftsmäßig montiert, gesichert

und angeschlossen wurden.

Für jeden Vorgang mit der IPSC darf jeweils nur ein Blech oder Balken transportiert

bzw. angehoben werden.

Die Klemme mit dem beweglichen Zahnkreis und der Schraubspindel muss mit

der Vorderseite nach oben angebracht werden, wenn die Klemmen für horizontale

Plattenoberächen verwendet werden.

Vorsicht: stellen Sie sicher, dass die Klemme nicht zu weit aufgeschraubt wird,

da der bewegliche Zahnkreis (K) abfallen könnte. Wenn der bewegliche Zahnkreis

auf den Körper auftrit, kann die Klemme nicht weiter geönet werden.

Anmerkung: Bei der Handhabung der Last, sollte man sicherstellen, dass die Last

und oder Klemme nicht auf Hindernisse stoßen, die die Last an den Klemmen

vorzeitig lösen könnte.

Eine Klemme ist ein Werkzeug, das bei Verwendung sauber sein muss. Schmutz

beeinträchtigt die Funktion und damit auch die Sicherheit der Klemme. Ist die

Klemme verschmutzt und verschmiert, kann sie mit Dieselöl oder Petroleum

gereinigt werden. Anschließend mit Luft trockenblasen oder mit einem Tuch

abtrocknen und eine geringe Menge Schmieröl auftragen. Es ist wichtig

sicherzustellen, dass die Klemmächen jederzeit sauber sind. Die regelmäßige

Reinigung kommt der Lebensdauer und Sicherheit Ihrer Klemme zugute.

1.2 Inspektionsprotokolle

Vor jedem Einsatz der Klemme ist es wichtig, dass der Bediener sich vergewissert,

dass die Klemme ordnungsgemäß funktioniert.

Die folgenden Punkte sind zu prüfen (siehe Abbildung 2 für eine Teilereferenz):

Darauf achten, dass die Blechoberäche, an der die Klemme angeschlagen wird,

von Hammerschlag, Fett, Öl, Farbe, Wasser, Eis, Feuchtigkeit, Schmutz und

Lackierungen, welche den Kontakt der Greiächen mit dem Blech beeinträchtigen

können, befreit worden ist.

Beweglichen Zahnkreis (K) und xierten Zahnkreis (C) auf Verschleiß und Defekte

kontrollieren. Die Zähne und Zahnkreis müssen scharf und schmutzfrei sein.

Prüfen Sie auch die Beweglichkeit des beweglichen Zahnkreises (K) über der

Schraubspindel (O).

Körper (N) und Schäkel (S) auf Beschädigung, Risse oder Verformung kontrollieren

(dies kann ein Hinweis auf Überbelastung sein).

Schraubspindel (O) kontrollieren, indem Sie die Klemme önen und schließen.

Die Spindel muss über die ganze Länge einfach drehbar sein (funktioniert die

Klemme schwergängig oder nur bei großem Kraftaufwand, muss sie außer

Betrieb genommen werden). stellen Sie sicher, dass die Klemme nicht zu weit

aufgeschraubt wird, da der bewegliche Zahnkreis (K) abfallen könnte.

Kontrollieren Sie, ob die W.L.L. und die Maulönung (in die Klemme eingeprägt)

mit der Last übereinstimmen.

Zulässige Mindestlast: 20% der W.L.L.

Der Aufenthalt im

Gefahrenbereich

der Last ist unter-

sagt.

An CrosbyIP

Klemmen dürfen

keine Änderun-

gen vorgenom-

men werden. Die

Teile niemals

richten,

reparieren oder

mit Wärme

behandeln.

Klemmen für

Edelstahl

geeignet, muss

nur für den

Umgang mit

Edelstahl

verwendet

werden, um

Kontaktkorrosion

zu vermeiden.

Das Schraubengewinde der Schraubspindel kann ebenfalls beschädigt werden.

Aufgrund dieser Beschädigung ist es möglich, dass sich die Klemme nicht mehr

vorschriftsmäßig önet und schließt. Dies führt zu gefährlichen Situationen, wenn die

Klemme auf dem Blech angeschlagen wird und nicht vorschriftsmäßig schließt. Es ist

daher äußerst wichtig, die Spindel vor jedem Gebrauch zu kontrollieren. Ebenso

wichtig ist es, diesen Schaden zu verhüten. Die Spindel kann insbesondere nur bei

mangelnder Sorgfalt bei der Handhabung der Klemme beschädigt werden.

Auf der Innenseite des vorderen Umschlags sind einige Abbildungen beschädigter und

verschlissener (ausgemusterter) Zahnkreise und Zahnsegmente mit Erläuterungen

aufgeführt. In den meisten Fällen handelt es sich allerdings um weitaus geringfügigere

Beschädigungen. Im Zweifelsfall muss die Klemme von einem autorisierten

Reparaturfachmann begutachtet werden.

1.3 Verwendung der Klemme

IPSC Klemmen sind für die Positionierung und das Festzurren von Stahlblechen,

Balken und Konstruktionen geeignet.

Siehe Abbildungen 3 bis 7 für eine Teilereferenz.

1. Die Klemme fest so auf das Blech setzen, dass die Klemmbacke ganz auf dem

Blech auiegt (E) (3).

2. Schließen Sie die Klemme, indem Sie die Schraubspindel (O) mit einem

Anzugsmoment von 40 kNmm nach rechts drehen. Achten Sie darauf, dass der

bewegliche Zahnkreis (K) einen guten Gri auf der Fläche hat (4-5).

3. Vorsichtig die Kette stra ziehen und schrittweise die Last anbringen. Verhindern

Sie stets einen Schlag der Last!

4. Sobald die Positionierung abgeschlossen ist, muss die Klemme vollständig

entlastet werden, damit sich der Schäkel (S) der Klemme frei bewegen kann.

Önen Sie die Klemme, indem Sie die Schraubspindel (O) nach links drehen. Die

Klemme kann nun vom Objekt entfernt werden (6-7).

5. Die Klemme kann nun sofort wieder verwendet oder in geöneter Stellung

abgelegt werden. Diese Position verhindert Beschädigungen an den Zahnkreise.

Die kritischsten Komponenten der Klemme sind der Zahnkreis(e). Ihnen ist bei einer

Inspektion besondere Aufmerksamkeit zu widmen. Sorgen Sie bei Inspektionen unbedingt

für gute Beleuchtung. Beachten Sie bei jeder Inspektion die folgenden Regeln:

Zahnkreis(e): Ausmustern, wenn die Schärfe eines Rings aufgrund von Beschädigung

oder Verschleiß um die Hälfte oder mehr reduziert ist.

1.4 Eine zuverlässige Klemme, eine sichere

Grundlage für Hubanwendungen



Die Teile werden nur ausgewechselt, wenn sie nicht mehr unseren Normen entsprechen.



Bei jeder Revision werden die kritischsten Einzelteile (Zahnkreise) sowie ggf.

ausgemusterte Einzelteile ausgetauscht.

Bitte besuchen Sie www.crosbyip.com/Garantie, um weitere Informationen zu den

Wartungsverfahren zu erhalten.

Wartung ohne zehnjährige Garantie: Die Klemmen werden jährlich einer Inspektion*

unterzogen. Die Teile werden nur ausgetauscht, wenn sie unseren Normen nicht mehr

entsprechen.

* CrosbyIP Autorisierten Reparaturfachmann



Pour types de pince : IPSC

Positionnement et saisie

INDEX

1. Généralités 22

1.1 Mesures de sécurité 22

  23

  24

  25

peut être reproduite ou publiée, de quelque manière que ce soit, sans l'autorisation écrite préalable

d'The Crosby Group LLC.

1. Généralités

Vous avez choisi une pince CrosbyIP.

Lorsque les pinces CrosbyIP sont entretenues comme décrit dans ce manuel, elles

demeurent dans un parfait état. Nous sommes persuadés que les pinces CrosbyIP

sont les pinces les plus ables disponibles actuellement. Mais l'utilisation d'outils

ables ne signie pas automatiquement que les pratiques sont ables. Les personnes

qui travaillent avec les pinces jouent un rôle tout aussi important dans la abilité de la

manutention. Veillez dès lors à ce que toute personne travaillant avec les pinces de

levage CrosbyIP soit formée à l'utilisation correcte des pinces.

Inter Product BV fournit une garantie de 10 ans pour ses pinces. An de bénécier de

ce programme de garantie et pour plus de détails sur les procédures de maintenance,

veuillez consulter www.crosbyip.com/garantie pour plus d'informations.

Assurez-vous d'avoir lu et compris ces instructions avant d'utiliser la pince.

1.1 Mesures de sécurité

Il est essentiel de bien former le personnel. Cela contribue à un environnement de

travail d'une abilité maximale.

Les pinces IPSC peuvent être utilisées individuellement, par jeu ou avec plusieurs

pinces simultanément, pour le positionnement et la saisie de tôles, de poutres et

de structures en acier. Veillez à ce que chaque pince reçoive la même quantité de

charge.

Dureté : avec la IPSC, il est possible de manipuler un acier d’une dureté de

surface maximale de 302 HV10.

Contactez votre Centre de service clientèle CrosbyIP avant d’utiliser cette pince

pour des tôles et structures possédant un rayon de courbure.

Température : les pinces de levage standard peuvent être utilisées à des

températures comprises entre 100 °C (212 °F) et -40 °C (-40 °F). Pour d'autres

températures, veuillez contacter votre centre de service clientèle CrosbyIP.

Il existe des restrictions pour l'exploitation dans des atmosphères spéciales

(p.ex. atmosphère à taux d'humidité élevé, explosive, saline, acide, alcaline).

Charges : pour une bonne utilisation de la pince, consultez les schémas de

charge 1.

Veillez à ce que tous les accessoires soient correctement xés, sécurisés et

accouplés.

Pour chaque opération, une seule tôle ou une poutre peut être positionnée ou

saisie avec la pince IPSC.

La pince avec le pivot mobile et la broche letée doit être placée avec la face vers

le haut lorsque les pinces sont utilisées pour les surfaces de tôles horizontales.

Attention : veillez à ce que la pince ne soit pas trop desserrée, car le pivot mobile

(K) pourrait tomber. Si le pivot mobile heurte le corps, la pince risque de ne pas

s'ouvrir plus largement.

Remarque: lors de la manipulation de la charge, il faut s’assurer que la charge et/

ou la pince ne rencontre pas d’obstacle qui pourrait faire glisser prématurément

la les pinces sur la charge.

Une pince est un outil qui doit être propre lorsqu'il est utilisé. La saleté a une

inuence néfaste sur le fonctionnement, ainsi que sur la abilité de la pince.

Lorsque la pince est sale et graisseuse, vous pouvez la nettoyer avec du gazole

ou du pétrole. Souez ensuite à l'air comprimé ou séchez à l'aide d'un chion et

appliquez un peu de lubriant. Il est important de veiller à ce que les surfaces de

préhension soient propres à tout moment. Un nettoyage régulier prolongera la vie

et renforcera la abilité des pinces.

1.2 

Avant toute utilisation de la pince, il est important que l'opérateur de la pince contrôle

le bon fonctionnement de celle-ci.

Il convient de prêter attention aux points suivants (voir illustration 2 pour la référence

des pièces) :

Veillez à ce que la surface de la tôle avec laquelle la pince entrera en contact soit

débarrassée dans la mesure du possible de battitures, de graisse, d’huile, de

peinture, d’eau, de glace, d'humidité, de saleté et de revêtements qui pourraient

perturber le contact de la surface de préhension avec la tôle.

Vériez l'état d'usure et les défauts du pivot mobile (K) et du pivot xe (C). Les

pivots doivent être acérés et propres (vériez également le mouvement du pivot

mobile (K) sur la broche letée (O).

Vériez les dommages, ssures ou déformations (ce qui pourrait indiquer une

surcharge) éventuelles du corps (N) et de la manille (S).

Vériez le fonctionnement de la broche letée (O) en ouvrant et en refermant la

pince. La broche doit pouvoir pivoter facilement sur toute sa longueur (lorsque le

fonctionnement de la pince est raide ou dicile, celle-ci doit être mise hors

service). Veillez à ce que la pince ne soit pas trop desserrée, car le pivot mobile

(K) pourrait tomber.

Vériez si la CMU et l'ouverture de mâchoires estampées sur le corps de la pince

correspondent à la charge.

Charge minimale admissible : 20% de la C.M.U.

Il est interdit de

séjourner dans la

zone de danger

de la charge.

Aucune

modication ne

peut être

apportée aux

pinces CrosbyIP.

Ne tentez jamais

de redresser, de

plier ou de

chauer les

pièces.

Pinces adaptées

pour l’acier

inoxydable,

doivent être

utilisés

uniquement pour

le levage de

produits en acier

inoxydable pour

éviter la

corrosion de

contact.

La tige letée de la broche peut également être endommagée. Du fait de ce dommage,

il est possible que la pince ne s'ouvre et ne se referme pas correctement. Ceci produit

des situations dangereuses lorsque la pince est placée sur la tôle et ne se referme pas

correctement. Il est par conséquent très important de vérier la broche avant chaque

utilisation. Il est tout aussi important d'éviter ce dommage. La broche peut en fait être

endommagée uniquement lorsque la pince est utilisée avec négligence.

Sur la face interne de la couverture, vous trouverez quelques images de pivots et

segments dentés endommagés et usés (et déclarés impropres), avec des explications.

Dans la plupart des cas cependant, les zones de dommage sont beaucoup moins

étendues. En cas de doute, la pince doit être examinée par un réparateur agréé.

1.3 

Les pinces IPCS conviennent pour le positionnement et la saisie de tôles, poutres et

structures en acier.

Reportez-vous aux illustrations 3 à 7 pour les références des pièces.

1. Placez la pince fermement sur la tôle, de sorte que les mâchoires de la pince

reposent sur la tôle (E) (3).

2. Fermez la pince en tournant la broche letée (O) vers la droite, avec un couple de

serrage de 40 kNmm. Veillez à ce que le pivot mobile (K) obtienne une bonne prise

sur la surface (4-5).

3. Tendez progressivement les câbles ou les chaînes et appliquez la charge

graduellement. Évitez toujours les chocs au niveau de la charge !

4. Dès que le positionnement est achevé, la pince doit être totalement libérée de la

charge de sorte que la manille (S) de la pince puisse bouger librement. Ouvrez la

pince en tournant la broche letée (O) vers la gauche. À présent, la pince peut être

retirée de l'objet (6-7).

5. La pince peut maintenant être de nouveau utilisée, ou stockée en position ouverte,

de manière à protéger le pivot de dommages éventuels.

1.4        

levage



Les pièces doivent être remplacées uniquement lorsqu'elles ne répondent plus à nos

critères.



Durant chaque opération de remise en état, les pièces les plus critiques, à savoir le ou

les pivots, sont remplacées et le cas échéant, toute pièce déclarée impropre est

remplacée.

Pour plus d'informations sur les procédures de maintenance, veuillez consulter www.

crosbyip.com/garantie.

Maintenance sans garantie 10 ans : tous les ans, les pinces sont soumises à une

inspection* et les pièces seront remplacées uniquement lorsqu’elles ne répondent plus

à nos critères.

* CrosbyIP réparateur agréé

Le ou les pivots sont les pièces les plus critiques de la pince et ils nécessitent une attention

particulière durant l'inspection. Veillez dans tous les cas à bénécier d'un bon éclairage

durant l'inspection. Respectez les règles suivantes durant chaque inspection :

Pivot(s) : déclarez impropre lorsqu'une bague est endommagée ou usée à 50% ou plus.

MANUAL DE USUARIO

Para tipos de garras: IPSC

Colocación y sujeción



1. Generalidades 28

1.1 Precauciones de seguridad 28

1.2 Protocolos de inspección 29

  30

  31

de las instrucciones de usuario sin el permiso previo por escrito de The Crosby Group LLC.

1. Generalidades

Ha elegido una garra CrosbyIP.

Si se realiza el mantenimiento de las garras CrosbyIP tal y como se describe en el

presente manual, continuarán estando en óptimas condiciones. Estamos convencidos

de que las garras CrosbyIP son las garras más ables disponibles. Pero el uso de

herramientas ables no signica automáticamente que las prácticas sean también

ables. Las personas que trabajan con garras juegan un papel igualmente importante

en una manipulación segura. Asegúrese de que todos aquellos que trabajan con garras

CrosbyIP hayan recibido formación sobre la aplicación correcta de las garras.

Inter Product BV proporciona una garantía de 10 años para sus garras. Para beneciarse

de este programa de garantía y para obtener más información sobre procedimientos

de mantenimiento, consulte www.crosbyip.com/warranty para obtener más

información.

Lea atentamente estas instrucciones antes de usar la garra.

1.1 Precauciones de seguridad

La formación correcta del personal es de vital importancia, puesto que contribuirá

a la máxima seguridad en el entorno de trabajo.

Las garras IPSC pueden aplicarse por pieza, por conjunto o con varias garras

simultáneamente para la colocación y jación de planchas, vigas y construcciones

de acero. Asegúrese de que cada garra reciba la parte proporcional de carga.

Dureza: Con las garras IPSC es posible manipular acero con una dureza de la

supercie de hasta 302 HV10.

Antes de utilizar esta garra para placas y construcciones con radio, póngase en

contacto con el Centro de atención al cliente de CrosbyIP.

Temperatura: Las garras de elevación estándar pueden utilizarse con

temperaturas que oscilan entre los 100 ºC (212 ºF) y los -40 ºC (-40 ºF). Para otras

temperaturas, póngase en contacto con el Centro de atención al cliente de

CrosbyIP.

Existen restricciones para el funcionamiento en atmósferas especiales (por

ejemplo, alta humedad, explosivas, salinas, ácidas, alcalinas).

Cargas: Para la aplicación correcta de la garra, consulte los diagramas de carga

Asegúrese de que todas las conexiones estén correctamente instaladas,

aseguradas y acopladas.

Para cada operación, solo se puede colocar o jar una plancha o viga con la

garra IPSC.

Cuando las garras se utilizan para supercies de plancha horizontales, la garra

con el pivote móvil y el husillo roscado debe colocarse orientada hacia arriba.

Atención: asegúrese de que la garra no se desenrosque demasiado, ya que el

pivote móvil (K) podría desprenderse. Si el pivote móvil golpea el cuerpo, es

posible que la garra no pudiera abrirse más.

Observación: al manipular la carga, asegúrese de que la carga o la garra no

encuentren obstáculos que pudieran liberar la carga de las garras prematuramente.

Una garra es un dispositivo que debe estar limpio cuando se utiliza. La suciedad

afecta negativamente al funcionamiento y también a la abilidad de la garra.

Cuando la garra esté sucia y con grasa, puede limpiarla con gasolina diésel o

petróleo. A continuación, séquela con aire o con un paño y aplique un poco de

lubricante. Es importante asegurarse de que las supercies de sujeción estén

limpias en todo momento. Una limpieza periódica mejorará la vida útil y la

abilidad de las garras.

1.2 Protocolos de inspección

Antes de cualquier aplicación de la garra, es importante que el operador de la garra la

inspeccione para garantizar su correcto funcionamiento.

Es necesario prestar especial atención a lo siguiente (consulte la ilustración 2 como

referencia de piezas):

Asegúrese de que la supercie de la plancha con la que va a entrar en contacto

la garra no contiene cal, grasa, aceite, pintura, agua, hielo, humedad, suciedad y

recubrimientos que pudieran impedir el contacto de la supercie de jación con

la plancha.

Inspeccione el pivote móvil (K) y el pivote jo (C) para localizar desgaste y

defectos. Los pivotes debe estar alados y no contener suciedad (compruebe

también el movimiento del pivote móvil (K) sobre el husillo roscado (O)).

Inspeccione el cuerpo (N) y el grillete (S) para localizar daños, grietas o

deformaciones (que pueden indicar un exceso de carga).

Compruebe el correcto funcionamiento del husillo roscado (O) abriendo y

cerrando la garra. El husillo debe girar fácilmente en toda su longitud (cuando el

funcionamiento de la garra sea rígido o pesado, debe dejar de utilizarse).

Asegúrese de que la garra no se desenrosque demasiado, ya que el pivote móvil

(K) podría desprenderse.

Compruebe si el límite de carga de trabajo y la apertura de la boca grabados en

el cuerpo se corresponden con la carga.

Carga mínima permitida: 20% del límite de carga de trabajo.

Se prohíbe

permanecer en la

zona de peligro

de la carga.

No pueden

realizarse

cambios a las

garras CrosbyIP.

Nunca enderece

ni intente doblar

o tratar

térmicamente las

piezas.

Garras adecua-

das para acero

inoxidable, deben

utilizarse

únicamente para

manipular acero

inoxidable, para

evitar la

corrosión por

contacto.

Además, la rosca del husillo roscado podría resultar dañada. Debido a este daño, es

posible que la garra no se abra y cierra correctamente. Esto genera situaciones

peligrosas en las que la garra se coloca en la plancha y no se cierra correctamente. Por

tanto, es muy importante inspeccionar el husillo siempre antes de cada uso. También

es igualmente importante evitar este daño. De hecho, el husillo solo puede resultar

dañado si la garra se utiliza de manera descuidada.

En el interior de la portada se han incluido algunas ilustraciones de pivotes y ejes de

mordaza deteriorados y desgastados (rechazados) con explicaciones. Sin embargo,

en la mayoría de los casos las áreas de deterioro son mucho menos extensas. En caso

de duda, un reparador autorizado debe evaluar la garra.

1.3 

Las garras IPSC son adecuadas para la colocación y jación de planchas, vigas y

construcciones de acero.

Consulte las ilustraciones 3,4,5,6,7 para referencia de piezas.

1. Coloque la garra de manera segura en la plancha, de modo que la boca de la

garra descanse sobre la plancha (E) (3).

2. Cierre la garra girando el husillo roscado (O) hacia la derecha con un par de

apriete de 40 kNmm. Asegúrese de que el pivote móvil (K) se sujeta correctamente

a la supercie (4-5).

3. Tense suavemente los cables o las cadenas y coloque la carga gradualmente.

¡Evite siempre que la carga reciba golpes!

4. Una vez terminada la colocación, la garra debe carecer totalmente de carga de

modo que el grillete (S) de la garra pueda moverse libremente. Abra la garra

girando el husillo roscado (O) hacia la izquierda. Ahora se puede retirar la garra

del objeto (6-7).

5. La garra puede volver a utilizarse inmediatamente o retirarse en posición abierta.

Esta posición protegerá los los pivotes contra daños.

1.4       

elevación



Las piezas deben reemplazarse únicamente cuando dejen de ajustarse a nuestros

estándares.



En cada reparación, revise las piezas más críticas, reemplazando los pivotes y cuando

sea necesario reemplace cualquier pieza rechazada.

Para obtener más información sobre procedimientos de mantenimiento, consulte

www.crosbyip.com/warranty.

Mantenimiento sin la garantía de 10 años: Anualmente, las garras se someten a

inspección* y las piezas se reemplazarán únicamente cuando dejen de cumplir

nuestros estándares.

*CrosbyIP reparador autorizado

Los pivotes son las piezas más importantes de la garra y requieren atención especial

durante la inspección. Asegúrese en cualquier caso de disponer de una buena iluminación

durante la inspección. En cada una de las inspecciones, siga las reglas siguientes:

Pivotes: Rechace cuando el alado de un anillo esté deteriorado o desgastado

al 50% o más.

BRUGSANVISNING

Til klemmetyper: IPSC

Placering og gribning

INDEKS

1. Generelt 34

1.1 Sikkerhedsforanstaltninger 34

1.2 Inspektionsprotokoller 35

1.3 Sådan betjenes klemmen 36

1.4 En pålidelig klemme, et sikkert grundlag for løft 36

eller oentliggøres uden forudgående skriftlig tilladelse fra The Crosby Group LLC.

1. Generelt

Du har valgt en CrosbyIP-klemme.

Hvis CrosbyIP-klemmer vedligeholdes som beskrevet i denne vejledning, vil de forblive

i optimal stand. Vi er overbeviste om, at CrosbyIP-klemmerne er de mest pålidelige

klemmer, der ndes. Men brugen af pålidelige værktøjer betyder ikke automatisk, at

fremgangsmåden er pålidelig. De mennesker, der arbejder med klemmer, spiller en lige

så vigtig rolle for pålidelig håndtering. Sørg for at alle, der arbejder med CrosbyIP-

klemmer, er instrueret i god anvendelse af klemmerne.

Inter Product BV giver 10 års garanti på sine klemmer. For at få gavn af dette

garantiprogram og for at nde ere oplysninger om vedligeholdelsesprocedurer, se

www.crosbyip.com/warranty for ere oplysninger.

Læs og forstå disse instruktioner inden brug af klemmen.

1.1 Sikkerhedsforanstaltninger

God instruktion af personalet har afgørende betydning. Dette vil bidrage til at

opnå maksimal pålidelighed i arbejdsmiljøet.

IPSC-klemmer kan påsættes separat, i sæt eller ere ad gangen til placering af

og gribning i stålplader, bjælker og konstruktioner. Sørg for at hver klemme bærer

en proportionel andel af lasten.

Hårdhed: Med IPSC-klemmer er det muligt at håndtere stål med en

overadehårdhed på op til 302 HV10.

Kontakt dit CrosbyIP-kundeservicecenter, før du bruger denne klemme til plader

og konstruktioner, der har en radius.

Temperatur: De almindelige løfteklemmer kan anvendes ved temperaturer mellem

100 ºC (212 ºF) og -40 ºC (-40 ºF). Kontakt dit CrosbyIP-kunderservicecenter for

andre temperaturer.

Der er begrænsninger for brug i særlige miljøer (fx miljøer med høj luftfugtighed

samt eksplosive, salte, sure og basiske miljøer).

Belastninger: Se belastningsdiagram 1 for god anvendelse af klemmen.

Sørg for at alle påsætninger er korrekt monterede, sikrede og sammenkoblede.

Kun én plade eller bjælke ad gangen må placeres eller gribes i med IPSC-

klemmen.

Klemmen med den bevægelige drejetap og skruespindel skal placeres med

forsiden opad, når klemmerne bruges til vandrette pladeoverader.

OBS: sørg for at klemmen ikke skrues for langt ud, da den bevægelige drejetap

(K) kan falde af. Hvis den bevægelige drejetap rammer huset, må klemmen ikke

åbnes yderligere.

NB: Ved håndtering af lasten skal man sikre, at lasten og/eller klemmen ikke

møder hindringer, som kan frigøre belastningen på klemmerne for tidligt.

En klemme er en anordning, der skal være ren, når den anvendes. Snavs har en

negativ indvirkning på både klemmens funktion og dens pålidelighed. Når

klemmen bliver beskidt og fedtet, kan den rengøres med dieselolie eller petroleum.

Derefter skal den blæsetørres med luft eller tørres med klud og derefter tilføres en

smule smøremiddel. Det er vigtigt at sikre, at gribeaderne altid er rene.

Regelmæssig rengøring vil øge klemmernes levetid og pålidelighed.

1.2 Inspektionsprotokoller

Forud for enhver anvendelse af klemmen er det vigtigt, at klemmens operatør ser efter,

om klemmen fungerer korrekt.

Vær opmærksom på følgende (se illustration 2 vedrørende delen):

Sørg for at pladeoveraden, som klemmen kommer i kontakt med, er uden

spåner, fedt, olie, maling, vand, is, fugt, snavs og belægninger, der kan hindre

kontakten mellem gribeoveraden og pladen.

Efterse bevægelig drejetap (K) og fast drejetap (C) for slid og defekter.

Drejetappene skal være skarpe og uden snavs (kontroller også den bevægelige

drejetaps (K) bevægelse over skruespindlen (O).

Kontroller hus (N) og sjækel (S) for skader, revner eller deformering (dette kan

være tegn på overbelastning).

Kontroller skruespindlens (O) funktion ved at åbne og lukke klemmen. Spindlen

skal let kunne drejes i sin fulde længde (hvis klemmen bevæger sig stift eller

tungt, skal den fjernes). Sørg for at klemmen ikke skrues for langt ud, da den

bevægelige drejetap (K) kan falde af.

Kontroller, om den maksimale arbejdsbelastning og den kæbeåbning, der er

stemplet på huset, svarer til lasten.

Mindste tilladte belastning: 20% af den maksimale arbejdsbelastning.

Skruespindlens gevind kan også blive beskadiget. På grund af denne skade vil

klemmen muligvis ikke åbne og lukke ordentligt. Det fremkalder farlige situationer, når

klemmen placeres på pladen og ikke lukker korrekt. Derfor er det meget vigtigt at

kontrollere spindlen før hver brug. Det er lige så vigtigt at undgå denne skade. Spindlen

kan faktisk kun beskadiges, når klemmen anvendes uagtsomt.

Efter forbladet er der tilføjet nogle billeder af beskadigede og slidte (kasserede)

Det er ikke tilladt

at opholde sig i

lastens farezone.

Der må ikke

foretages

ændringer på

CrosbyIP-klem-

mer. Forsøg

aldrig at udrette,

bøje eller

opvarme delene.

Klemmer egnet til

rustfrit stål må

kun bruges til

håndtering af

rustfrit stål for at

undgå kontakt-

korrosion.

Drejetappene er klemmens mest kritiske dele og kræver særlig opmærksomhed under

inspektionen. Sørg altid for at der er gode lysforhold under inspektionen. Overhold følgende

regler under hver inspektion:

Drejetap(per): Kasser når skarpheden af én ring er beskadiget eller slidt 50% eller mere.

ANVÄNDARHANDBOK

För klämtyperna: IPSC

Placering och fasthållning

INDEX

1. Allmänt 38

1.1 Säkerhetsföreskrifter 38

1.2 Besiktningsprotokoll 39

1.3 Hur man använder klämman 40

1.4 En pålitlig klämma, en säker grund för lyft 41

drejetapper og tandsegmenter med tilhørende forklaringer. I de este tilfælde er

skadeområderne dog langt mindre omfattende. I tvivlstilfælde bør en autoriseret

reparatør vurdere klemmen.

1.3 Sådan betjenes klemmen

IPSC-klemmer er velegnede til placering af og gribning i stålplader, bjælker og

konstruktioner.

Se illustration 3,4,5,6,7 vedrørende delen.

1. Placer klemmen sikkert på pladen, således at klemmens kæbe hviler på pladen (E)

(3).

2. Luk klemmen ved at dreje skruespindlen (O) mod højre med et tilspændingsmoment

på 40 kNmm. Sørg for at den bevægelige drejetap (K) får et godt tæt greb i

overaden (4-5).

3. Spænd forsigtigt kabler eller kæder til de er stramme og påfør belastningen

gradvist. Lasten må ikke udsættes for pludselige ryk!

4. Så snart placeringen er gennemført, skal klemmen være helt uden belastning,

således at klemmens sjækel (S) kan bevæge sig frit. Åbn klemmen ved at dreje

skruespindlen (O) mod venstre. Klemmen kan nu fjernes fra genstanden (6-7).

5. Klemmen kan nu anvendes igen med det samme eller lægges væk i åben position.

Denne position vil beskytte drejetap(per) mod skader.

1.4 En pålidelig klemme, et sikkert grundlag for

løft



Dele skal først udskiftes, når de ikke længere lever op til vores standarder.



Under hver reparationsservice udskiftes de mest kritiske dele såsom drejetap(per), og

når det er nødvendigt, vil eventuelle kasserede dele blive udskiftet.

Se venligst www.crosbyip.com/warranty for ere oplysninger om

vedligeholdelsesprocedurer.

Vedligeholdelse uden 10 års garanti: Klemmerne efterses* årligt, og delene vil kun blive

udskiftet, når de ikke længere lever op til vores standarder.

*CrosbyIP autoriseret reparatør

helst sätt replikeras eller publiceras utan skriftligt tillstånd från The Crosby Group LLC.

1. Allmänt

Du har valt en klämma från CrosbyIP.

Om klämmor från CrosbyIP underhålls som det beskrivs i denna handbok kommer de

att fortsätta att vara i bästa möjliga skick. Vi anser att klämmor från CrosbyIP är

marknadens mest tillförlitliga klämmor. Men enbart användningen av tillförlitliga verktyg

innebär inte automatiskt att metoden är tillförlitlig. De personer som arbetar med

klämmorna spelar en lika viktig roll vid pålitliga hantering. Se till att alla som arbetar

med klämmor från CrosbyIP har instruerats när det gäller en korrekt användning av

klämmorna.

Inter Product BV erbjuder en 10 års garanti för företagets klämmor. Gå till www.

crosbyip.com/warranty om du behöver mer information om hur du kan utnyttja detta

garantiprogram och för mer information om underhåll.

Läs och förstå dessa anvisningar innan du använder klämman.

1.1 Säkerhetsföreskrifter

Korrekt instruktion av personalen är av yttersta vikt. Det kommer att bidra till

maximal tillförlitlighet i arbetsmiljön.

IPSC kan appliceras styckvis, i par eller era samtidigt vid placering och

fasthållning av stålplåtar, balkar och konstruktioner. Se till att varje klämma upptar

en proportionerlig del av lasten.

Hårdhet: Med IPSC-klämmor är det möjligt att hantera stål med en ythårdhet av

302 HV10. För hårdare stålsorter ska du kontakta kundtjänsten för CrosbyIP.

Kontakta kundtjänsten för CrosbyIP innan du använder denna klämma för plåtar

och konstruktioner som har en avrundning.

Temperatur: Standardlyftklämmor kan användas i temperaturer mellan 100 °C

(212 °F) och -40 °C (-40 °F). Kontakta kundtjänsten för CrosbyIP vid användning

i andra temperaturområden.

Det nns begränsningar för användning i speciella atmosfärer (t.ex. vid hög

luftfuktighet, i miljöer med explosionsrisk, i salthaltiga miljöer samt i sura och

alkaliska miljöer).

Laster: Konsultera lastdiagram 1 för korrekt applicering av klämman.

Se till att alla fästanordningar är ordentligt monterade, säkrade och kopplade.

För varje åtgärd kan endast en plåt eller balk placeras eller hållas fast med IPSC.

Klämman med den rörliga tryckplattan och skruvspindeln måste placeras med

framsidan uppåt när klämmorna används för horisontella plåtytor.

Viktigt: se till att klämman inte kommer att skruvas av för långt eftersom den

rörliga tryckplattan (K) kan falla av. Om den rörliga tryckplattan träar själva

klämman kan den inte öppnas ytterligare.

Anmärkning: vid hantering av lasten är det viktigt att se till att lasten och/eller

klämmorna inte kan fastna eller stöta på hinder som kan orsaka att belastningen

frigörs på klämmorna för tidigt.

En klämma är ett lyftverktyg som måste vara rent när det används. Smuts har en

negativ inverkan på klämmans funktion och tillförlitlighet. När klämman är smutsig

och oljig kan den rengöras med diesel eller fotogen. Blås sedan torrt med tryckluft

eller torka med en trasa och applicera lite smörjmedel. Det är viktigt att se till att

gripytorna alltid är rena. Regelbunden rengöring kommer att öka livslängden och

tillförlitligheten för klämmorna.

1.2 Besiktningsprotokoll

Innan varje användning av klämman är det viktigt att operatören inspekterar den för att

veriera korrekt funktion.

Det är viktigt att vara uppmärksam på följande (se illustration 2 för referens till delar):

Se till att plåtens yta som klämman ska komma i kontakt med är fri från slagg,

fett, olja, färg, vatten, is, fukt, smuts eller annan beläggning som kan hindra god

kontakt för gripytan mot plåten.

Inspektera den rörliga tryckplattan (K) och den fasta tryckplattan (C) för slitage

och defekter. De tryckplattorna måste vara skarpa och fria från smuts (kontrollera

även rörelsen för den rörliga tappen (K) över skruvspindeln (O).

Kontrollera att stommen (N) och shackeln (S) inte är skadade, uppvisar sprickor

eller är deformerade (det kan tyda på överbelastning).

Kontrollera skruvspindelns (O) funktion genom att öppna och stänga klämman.

Spindeln ska vara lätt vridbar över dess fulla längd (när aktiveringen av klämman

är stel eller tung måste den tas ur drift). Se till att klämman inte kommer att

skruvas av för långt eftersom den rörliga tryckplattan (K) kan falla av.

Kontrollera om högsta tillåtna arbetslasten och den käftöppning som stämplats

på stommen motsvarar lasten.

Lägsta tillåtna last: 20% av den maximala tillåtna arbetslasten.

Även skruvgängan för spindeln kan skadas. På grund av sådan skada kan det hända

att klämman inte öppnas och stängs ordentligt. Det ger upphov till farliga situationer

Det är inte tillåtet

att uppehålla sig i

farozonen kring

lasten.

Inga ändringar får

göras på

CrosbyIPs

klämmor. Delarna

får aldrig rätas ut,

böjas eller

värmebehandlas.

Klämmor

avsedda för

rostfritt stål får

endast användas

vid hantering av

rostfritt stål för

att undvika

bimetallkorrosion

i kontaktytorna.

Tryckplattorna är de mest kritiska delarna i klämman och kräver extra uppmärksamhet vid

inspektion. Inspektioner ska alltid ske i god belysning. Följande regler ska följas vid varje

inspektion:

Tryckplattor: Refusera när skärpan för en ring är skadad eller sliten till 50% eller mer.

Table of contents

Languages:

Popular Tools manuals by other brands

Ingersoll-Rand

Ingersoll-Rand 2141 Maintenance information

BGS technic

BGS technic BGS 9071 instruction manual

Matco Tools

Matco Tools MT1827A operating instructions

RED ROOSTER

RED ROOSTER RRI-4612K VL manual

Viega

Viega 6 PlusPress Instructions for use

Sears

Sears 3352 installation manual

Cornwell Tools

Cornwell Tools CAT3PST operating manual

BGS technic

BGS technic 3201 instruction manual

Behlen Country

Behlen Country Post Hole Digger Operating & maintenance instructions

Elliott

Elliott ET75 Series Operating and maintenance instructions

SUHNER ABRASIVE

SUHNER ABRASIVE FH 12-INOX Technical document

pela tools

pela tools 494220 instructions

Textron

Textron Greenline 45677 instruction manual

Sealey

Sealey RS13 instructions

Cembre

Cembre B-FL750ND Operation and maintenance manual

RAMMER

RAMMER 355E Operator's manual

ITC

ITC Stow & Glo 86475-30-BL-04-001 installation instructions

HARVEY

HARVEY RG-1 Guide

Crosby IP IPSC User manual

Popular Tools manuals by other brands
