CS-Electronic Professional X2 Charger User manual

Bedienungsanleitung
Best.-Nr. C140500
NiCd-, NiMH- und Li-Akku-Ladegerät für 12-V-Baeriebetrieb
Technische Daten:
l Betriebsspannung: 11 - 18 V
l Leistung: max 400 W (2 x 200 W)
l Ladestrom: 0,1 – 10 A (200 W)
l Entladestrom: 0,1 – 5 A (25 W)
l Balancer-Strom: 200 mA/Zelle
l Zellenzahl NiCd, NiMH: 1 - 18
l Zellenzahl Lithium-Akkus: 1 - 6 in Serie
l Bleibaerien: 2 V - 24 V
l Abmessung: 200 x 135 x 57 mm
l Enthaltenes Zubehör: 12V Baerieanschlusskabel mit Krokodilklemmen,
Temperatur-Sensor, USB-Kabel mit Soware
diverse Ladekabel, XH/TP/FP-Balancer-Adapter
Z-C140500AD

2
Inhaltsverzeichnis
1. Sehr geehrter Kunde
Wir beglückwünschen Sie zum Kauf Ihres neuen digitalen Pro-Schnellladegeräts aus dem Hause
CS-ELECTRONIC. Sie können sicher sein, ein Produkt erworben zu haben, das auf der Grundlage
der neuesten technischen Erkenntnisse entwickelt und für den Einsatz in RC-Cars konzipiert und
opmiert wurde. Zahlreiche wegweisende Technologien sind in diesem Produkt verwirklicht und
wir sind stolz, Ihnen heute ein intelligentes Allround-Hochleistungs-Ladegerät präseneren zu
können, das sowohl in Funkonalität, Design und Handling schon heute Maßstäbe für morgen
setzt.
2. Einsatzbereich
Der CS Professional X2 Charger besteht aus 2 einzelnen vollwergen Schnell-Ladegeräten.
Beide Ladegeräte arbeiten parallel mit der vollen Leistung von 2 x 10 A und laden alle Akku-
Typen voll. Jeder Ausgang verfügt über einen eigenen Spannungs-Balancer bis 6S.
Neu und einzigarg ist auch die Bedienung, welche übersichtlich und schnell über das zentrale
„Click Wheel“ erfolgt. Das beleuchtete LCD-Display liefert alle notwendigen Informaonen klar,
übersichtlich und schnell. Die neueste Mikroprozessor-Technology und die opmierten Lade-
programme sorgen für ein 100% Vollladen der unterschiedlichsten Akkustypen. Das Professional
X2 Ladegerät kann an eine 12-V-Stromquelle oder an jedes beliebige Netzteil mit 11 - 18 V und
5 - 30 A angeschlossen werden.
1. Sehr geehrter Kunde ...................................................................................................... 2
2. Einsatzbereich ................................................................................................................ 2
3. Besondere Leistungsmerkmale des ................................................................................ 3
CS-Professional X2 Charger ............................................................................................. 3
4. Anschluss / Bedienelemente .......................................................................................... 4
5. Grundeinstellung des Laders vor Inbetriebnahme! ......................................................... 5

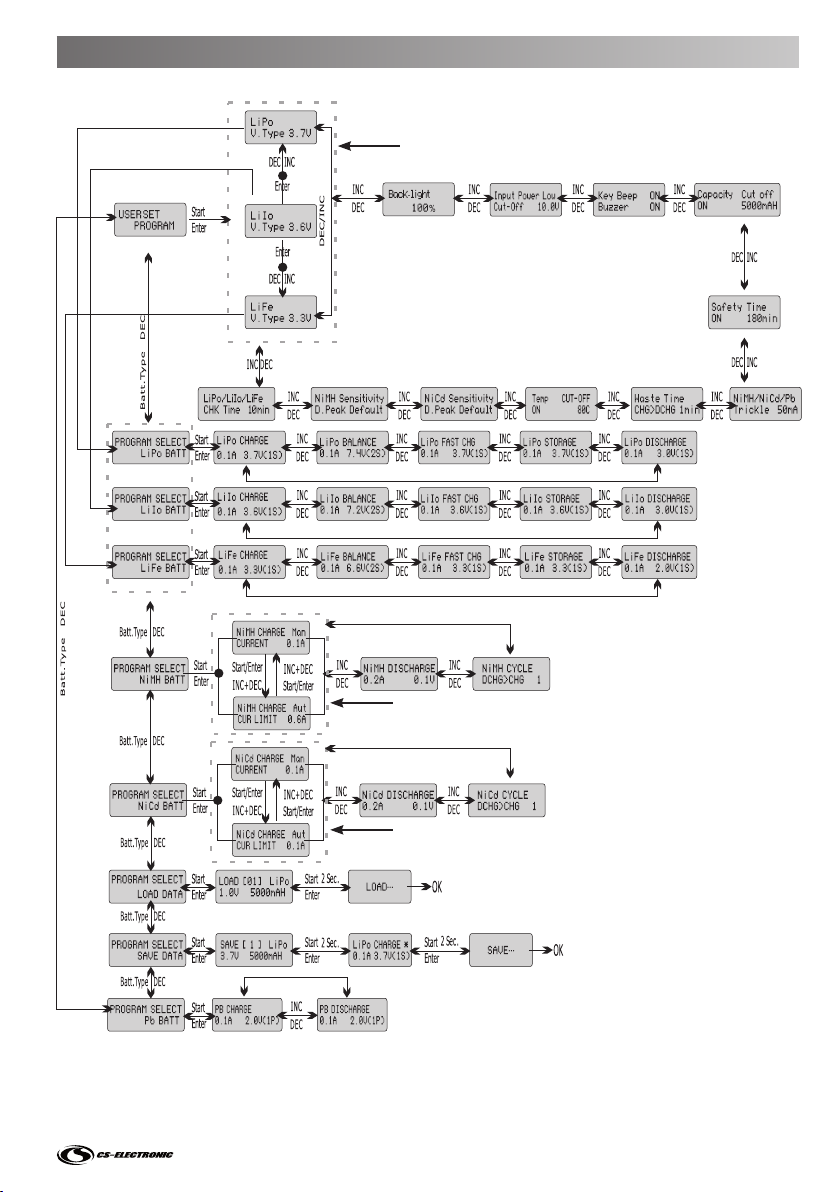

6. Programm Struktur ........................................................................................................ 9
7. Lader-Vorbereitung .....................................................................................................10
8. NiCd Akkuzellen, Laden / Entladen / Formaerungsladen .............................................10
9. NiMH Akkuzellen ..........................................................................................................11
Laden / Entladen / Formaerungsladen ........................................................................11
10. Lipo Akkuzellen - Laden / Balance-Laden/ ....................................................................11
Schnell-Laden / Lager-Automac / Entladung ................................................................11
11. Li-ion Akkuzellen – Laden / Balance-Laden / .................................................................12
Schnell-Laden / Lager-Automac / Entladung ................................................................12
12. LiFe Akkuzellen – Laden / Balance-Laden / Schnell- .......................................................14
Laden / Lager-Automac / Entladung ............................................................................14
13. Pb- (Blei) Akkus – Laden / Entladen ...............................................................................15
14. Anzeigen von Informaonen während eines Programmlaufes .......................................16
15. Akku-Benutzerprol anlegen .........................................................................................17
16. Akku-Benutzerprol aufrufen ........................................................................................17

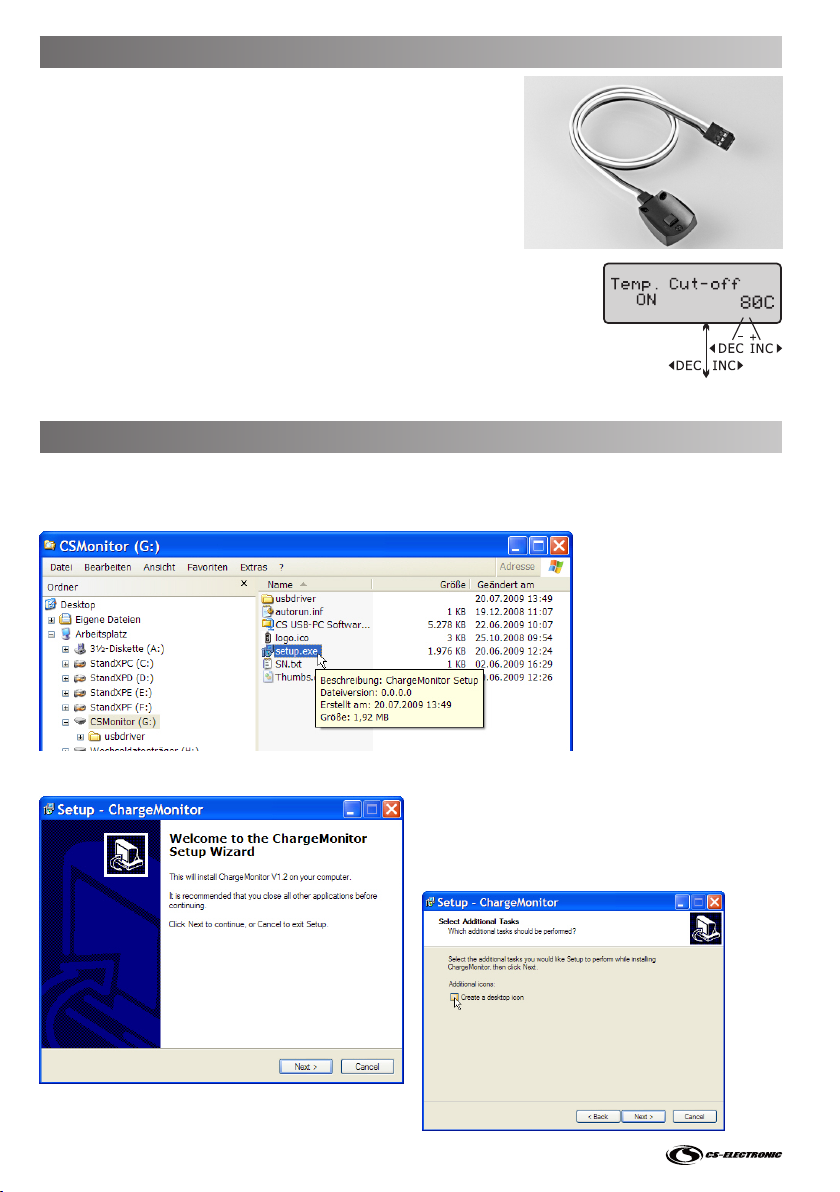

17. Temperatur Sensor anschließen / Laden ........................................................................18

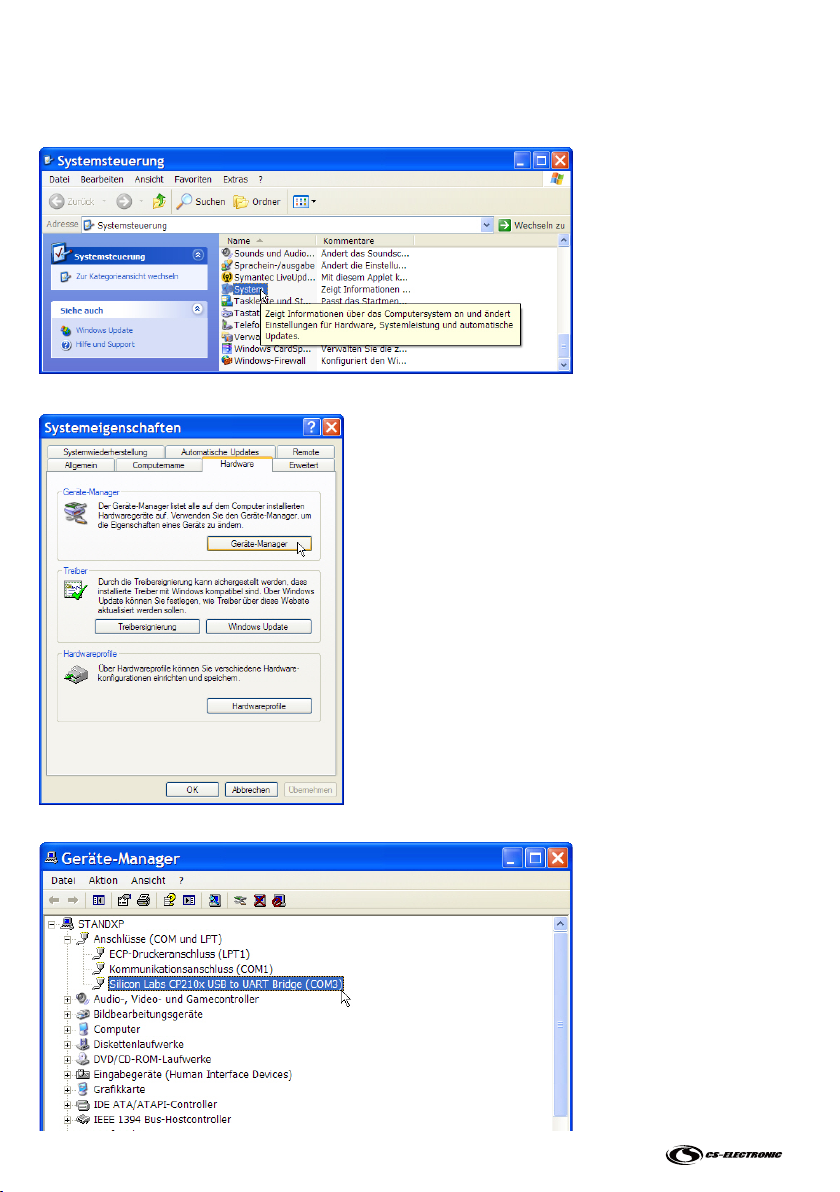

18. Soware .......................................................................................................................18
19. Oponales Zubehör ......................................................................................................26
20. Sicherheitshinweise ......................................................................................................28
21. Fehler und Warnmeldungen ..........................................................................................30
22. Service ..........................................................................................................................31
23. Haungsausschluss .......................................................................................................31
24. Garanebedingungen ....................................................................................................31
25. Hinweise zum Umweltschutz .........................................................................................32

3
3. Besondere Leistungsmerkmale des
CS-Professional X2 Charger
Opmierte Betriebssoware
Der CS-Professional X2 Charger enthält eine sogenannte Auto-Funkon, welche den Strom wäh-
rend des Lade- bzw. Entladevorganges anpasst. Besonders bei Lithium-Akkus verhindert dies ein
Überladen, welches zum Schaden des Anwenders zu einer Explosion führen kann.
Einstellbarer Ladestrom
Der Ladestrom kann während der Ladung innerhalb der ersten drei Minuten angepasst werden,
ohne den Ladevorgang zu unterbrechen.
Interner unabhängiger Lithium-Akku-Balancer 2S – 6S
Der CS-Professional X2 Charger enthält einen Balancer für die Zellspannung jeder Zelle von 2S
bis 6S. Es ist nicht notwendig, einen externen Balancer zum Laden der Akkus zu verwenden.
Balancer zum Entladen der Zellen
Während des Entladens misst der CS-Professional X2 Charger die Spannung jeder Zelle einzeln
und gleicht diese an. Eine Fehlermeldung wird ausgegeben und der Entladevorgang wird auto-
masch beendet, wenn die Spannung einer Zelle anormale Werte aufweist.
Einstellungen für verschieden Lithium-Akkus
Der CS-Professional X2 Charger ist exibel und kann auf verschieden Typen von Lithium-Akkus
wie LiIon-, LiPo- und die neuen LiFe/A123-Akkus eingestellt werden.
Schnell-Lade Programm
Eine spezielle Volt/Strom-Kurve „Li-xx FAST CHG“ wird in diesem Programm dazu benutzt, den
Ladevorgang zu beschleunigen. Die eingeladene Kapazität ist in diesem Modus etwas kleiner als
im normalen Lademodus, da der Ladestrom gegen Ende des Ladevorganges verringert wird. Die
Ladezeit kann sich bis zu 1/3 verkürzen.
„Lager“- Modus für Lithium-Akkus
Der „Lager“-Modus „Li-xx STORAGE“ bereitet den Akku für eine längere Auewahrungszeit (Überwin-
terung) vor und erhöht die Lebensdauer enorm. Dabei wird der angehängte Akku analysiert und das
Programm gleicht die Spannung an einen denierten Zustand für die Lagerung automasch an. So ent-
scheidet der CS-Professional X2 Charger selbst, ob der Akku nachgeladen oder entladen werden muss.
Maximale Sicherheit mit Delta-Peak
Der automasche Ladevorgang wird auf dem Prinzip der Delta.-Peak-Spannungserkennung
beendet. Wenn der Baeriespannung den Schwellwert überschreitet, wird der Ladevorgang
automasch beendet.
Automasche Strombegrenzung beim Laden
Der maximale Ladestrom kann beim Laden von NiCd- oder NiMH-Akkus eingestellt werden. Dies
ist sinnvoll, wenn NiMH-Akkus mit geringem Innenwiderstand und Kapazität im „Auto“-Modus
geladen werden.
Kapazitäts-Begrenzung
Die eingeladene Kapazität wird berechnet aus dem Ladestrom und der Ladezeit. Wenn die ein-
geladene Kapazität das eingestellte Maximum überschreitet, wird der Ladevorgang automasch
beendet.
Temperatur-Abschaltung
Diese Funkon benögt den Temperatur-Sensor. Beim Ladevorgang resulert die interne che-
mische Reakon in einem Akku in einer erhöhten Temperatur. Wenn die Temperatur-Grenze
erreicht wird, wird der Ladevorgang beendet.

4
Oponales Zubehör (weiteres Zubehör siehe Seite 18)
4. Anschluss / Bedienelemente
No. C140201
EHR-Adapter
für Akkus mit
EHR-Balancer
Stecker
PC-Link-Stecker USB Stromversorgung
5 V /1 A
DC-Eingang
(11 bis 18 Volt)
Eingänge Temperatur-Sensor
Balancer-Eingang
Type-Taste
(Type/STOP)
Auswahl der
Akkutypen und
Grundeinstellung
Stoppt jeglichen
Ladevorgang
-DEC/+INC-Tasten (<STATUS>)
Verändern blinkende Einstel-
lungen
Zum Anzeigen der Grundeinstel-
lung und Status einzelner Zellen
im Balance-Lademodus
Start-Taste
(START/ENTER)
Starten von Programmen
Speichern von Einstellung
Ausgewähltes
Programm
Nennspannung
(3S = 3 Zellen in Serie)
Ladestrom
Akkutyp
Akkutyp Ladestrom Spannung
Ausgewähltes
Programm
Ladezeit
Eingeladene
Kapazität
Ausgang 2 LEDLCD-Display
Ausgang 1 LED
Temperaturgesteuerter Lüer
Berührungs-
Tastenfeld
Select-Taste
Ausgang 1/2
Select-Wheel
Drehung rechts: Ändert die Funk-
tuion oder erhöht den Wert.
Drehung links: Ändert die Funk-
on oder erniedrigt den Wert.
+ oder - Taste halten: Wert wird
konnuierlich geändert.
Ausgang 1 Ausgang 2
Balancer-Eingang

5
Anschluss von Lithium-Akkus im Balance-Ladeprogramm
Diese Bilder zeigen den richgen Anschluss Ihres
Akkus an den CS-Professional X2 Charger bei der
Benutzung des Balance-Ladeprogramms. Das
Ladekabel muss zusammen mit dem Balancer-
Anschlusskabel angeschlossen werden.
Achtung:
Wenn der Akku nicht so wie gezeigt
angeschlossen wird, kann das Ladegerät
beschädigt werden.
Wenn Krokodilklemmen für das Ladekabel benutzt werden, stellen Sie unbedingt sicher, dass
sich diese nicht gegenseig berühren und so einen Kurzschluss auslösen können.
5. Grundeinstellung des Laders vor Inbetriebnahme!
Bevor Sie mit dem CS-Professional X2 Charger alle Akkutypen richg behandeln können, prüfen Sie
bie die Grundeinstellung und verändern diese nach Ihren Bedürfnissen. Beginnen Sie wie folgt:
LiPo V.Type 3.7V Lithium-Akkutypen auswählen:
Bei Lithium-Akkus zeigt das Display immer die Nennspannung an. Es gibt drei verschiedene
Typen von Lithium-Akkus: LiFe (3,3 V), LiIon (3,6 V) und LiPo (3,7 V). Diese Informaon ist von
entscheidender Wichgkeit. Sie müssen den Akku vor dem Laden überprüfen, um sicherzustel-
len, dass diese Angaben mit dem eingestellten Ladeprogramm des Ladegerätes übereinsm-
men. Wenn die Angabe nicht dem richgen Wert entspricht, kann es zu einer Explosion beim
Ladevorgang kommen.
Zur Einstellung drücken Sie dazu die Type Taste so o, bis die Anzeige USER
SET PROGRAM-> im Display erscheint und drücken danach die Start/Enter-
Taste.
Werkseinstellung ist LiPo V.Type 3.7V. Sollten Sie Lithium Polymer Akkus
(LiPo) laden möchten, bleibt die Einstellung unverändert und Sie gehen zur
nächsten Einstellung mit den -DEC/+INC-Tasten.
Möchten Sie andere Lithium-Akkus wie LiIo oder LiFe laden, ändern Sie die
Einstellung wie folgt:
Start-Taste drücken und mit den -DEC/+INC-Tasten nach oben den blinkenden
Wert verändern. Mit verstellen der Voltanzeige wechselt der Lithium-Akkutyp.
Es stehen Ihnen drei Lithium Akkus zur Auswahl:
LiIo steht für Lithium Ionen Akkus mit 3,6V, LiFe steht für Lithium Ferrit mit
3,3V und LiPo steht für Lithium Polymer Akkus mit 3,7V.
Speichern mit erneutem Enter-Drücken.
Diese Einstellung ist immer erforderlich, wenn Sie unterschiedliche Lithium
Akkus laden. Laden Sie immer nur einen Typ, so bleibt die Einstellung gespei-
chert.
Sollten Sie den CS-Professional X2 Charger nur für andere Akkutypen wie
NiMH, NiCd oder Bleiakkus benögen, können Sie die Werkseinstellung auf LiPo belassen!
Weiter in der Grundeinstellung mit den -DEC/+INC-Tasten nach oben zu:
!

6
LiPo/LiIo/LiFe , CHK Time 10min
Die CHK Time ist die Zeit in der der CS-Professional X2 Charger Ihre Anga-
be der Anzahl der Zellen bei Lithium-Akkus automasch bei einem Lade-
oder Entladevorgang zur Sicherheit überprü. Wenn ein mehrzelliger
Akku efentladen ist, kann man die Anzahl der Zellen o nicht feststellen.
Um diesen Fehler zu vermeiden, kann die Zeit für die Zellerkennung
eingestellt werden. Normalerweise reichen hier 15 Sekunden. Eventuell müssen
Sie diese Zeitspanne aber für Akkus mit sehr hoher Kapazität vergrößern. Auf
der anderen Seite darf diese Zeit auch nicht zu lang eingestellt werden, damit bei Zellen kleiner
Kapazität der Ladevorgang nicht eventuell schon beendet wird, bevor die Zellenerkennung been-
det ist. Deshalb verändern Sie diesen Wert nur, wenn das Ladegerät die Zellenzahl beim Beginn
eines Lade- oder Entladevorganges falsch erkennt. Sonst benutzen Sie hier unbedingt den stan-
dardmäßig eingestellten Wert von 10 Minuten.
Werkseinstellung 10 Minuten ändern: Enter drücken und mit den -DEC/+INC-Tasten den blin-
kenden Wert verändern. Speichern mit erneutem Enter Drücken.
Weiter in der Grundeinstellung mit den -DEC/+INC-Tasten nach oben zu:
NiMH Sensivity / D.Peak Default:
Dies zeigt die Auslösespannung für die automasche Beendigung eines
Ladevorganges bei NiMH-Akkus. Der Wert reicht von 5 bis 20 mV pro
Zelle. Eine höhere Auslösespannung birgt die Gefahr des Überladens
in sich, während bei einem zu niedrigen Wert der Akku eventuell nicht
vollgeladen wird. Bie beachten Sie hier die Herstellerangaben zum
Akku. Als Werkseinstellung ist mit der Auswahl “Default“ automasch 7 mV
gespeichert.
Werkseinstellung Default (7 mV) ändern: Enter Taste drücken und mit den -DEC/+INC-Tasten
den blinkenden Wert verändern. Speichern mit erneutem Enter Drücken. Weiter in der Grund-
einstellung mit den -DEC/+INC-Tasten nach oben zu:
NiCd Sensivity / D.Peak Default:
Dies zeigt die Auslösespannung für die automasche Beendigung eines
Ladevorganges bei NiCd- Akkus. Der Wert reicht von 5 bis 20 mV pro
Zelle. Eine höhere Auslösespannung birgt die Gefahr des Überladens
in sich, während bei einem zu niedrigen Wert der Akku eventuell nicht
vollgeladen wird. Bie beachten Sie hier die Herstellerangaben zum
Akku. Als Werkseinstellung ist mit der Auswahl “Default“ automasch 12 mV
gespeichert.
Werkseinstellung Default (12 mV) ändern: Enter Taste drücken und mit den -DEC/+INC-Tasten
den blinkenden Wert verändern. Speichern mit erneutem Enter Drücken. Weiter in der Grund-
einstellung mit den -DEC/+INC-Tasten nach oben zu:
USB/TEMP/SELECT / TEMP Cut-O 80C:
Der 3-Pin-Stecker auf der linken Seite des Ladegerätes kann für einen
Temperatur-Sensor sowie als USB-Schnistelle verwendet werden
(beides oponal erhältlich). Sollten Sie den Temperatur-Sensor (No.
C140202) verwenden, wird hier die Anschalemperatur eingestellt.
Der Einstellbereich geht von 20°C bis 80°C. Überschreitet der Akku die
Temperatur, wird der Ladevorgang beendet. Nur für Lader 1 und 2.
Werkseinstellung 80°C ändern: Enter Taste drücken und mit den -DEC/+INC-
Tasten den blinkenden Wert verändern. Speichern mit erneutem Enter Drücken. Weiter in der
Grundeinstellung mit den -DEC/+INC-Tasten nach oben zu:

7
Waste Time CHG/DCHG 1min:
Dies ist die Einstellung der Ruhepause zwischen den Zyklen beim
Formaerungsladen von NiCd und NiMH Akkus. Da der Akku dabei
sehr warm wird, fügt das Ladegerät deshalb zwischen den Lade-/und
Entladevorgängen eine Pause ein, damit sich der Akku abkühlen kann.
Hierfür kann eine Zeit zwischen 1 und 60 Minuten eingestellt werden.
Werkseinstellung 1min ändern: Enter Taste drücken und mit den -DEC/+INC-
Tasten den blinkenden Wert verändern. Speichern mit erneutem Enter Drücken.
Empfehlung: 10min:
Weiter in der Grundeinstellung mit den -DEC/+INC-Tasten nach oben zu:
Trickle-Lademodus
Der Trickle-Lademodus kann ein und ausgeschaltet werden. Wenn er
eingeschaltet ist, wird der Lader nach einem Schnelladevorgang den
Trickle-Ladestrom benutzen, um den Akku wirklich voll zu laden ohne
dabei den Akku zu überhitzen.
Weiter in der Grundeinstellung mit den -DEC/+INC-Tasten nach oben
zu:
Safety Timer ON 120min:
Bei einem Ladevorgang startet automasch ein interner Sicherheits-
mer mit. Nach Ablauf dieser Zeit wird der Ladevorgang ohne Rücksicht
auf den Ladezustand gestoppt.
Wählen Sie zuerst, ob Sie den Sicherheitsmer EIN oder AUS schalten
möchten.
Dazu Enter Taste drücken und mit den -DEC/+INC-Tasten den blinken-
den Wert auf ON oder OFF ändern. Speichern mit erneutem Enter
Drücken.
Der blinkende (zewi Mal Start-Taste drücken) Minuten-Wert kann wie folgt eingestellt bzw. be-
rechnet werden um sicherzustellen, dass ein Akku auch wirklich vollgeladen wird.
Beispiel:
Kapazität Ladestrom Minuten-Einstellung
2000mAh 2,0A 2000:2,0=1000 > 1000:11,9(Formelwert) = 84min Ihre Einstellung
3300mAh 3,0A 3300:3,0=1100 >1100:11,9(Formelwert) = 92min Ihre Einstellung
5000mAh 5,0A 5000:5,0=1000 > 1000:11,9(Formelwert) = 84min Ihre Einstellung
Speichern mit erneutem Enter Drücken.
Empfehlung: verwenden Sie den Sicherheitsmer nur, wenn Sie immer die selben Akkus mit
gleicher Kapazität laden.
Weiter in der Grundeinstellung mit den -DEC/+INC-Tasten nach oben zu:

8
Capacity Cut-O ON 5000mAH
Das Programm besitzt auch eine Sicherheitsfunkon für die maximal
eingeladene Kapazität. Der Ladevorgang wird beendet, wenn der hier
eingestellte Wert der maximal einzuladenden Kapazität erreicht wird.
Um sicherzustellen, dass ein Akku auch wirklich vollgeladen wird,
sollten Sie diesen Wert auf mindestens 1,3 x Nennkapazität des Akkus
einstellen.
Wählen Sie zuerst, ob Sie den Kapazitäts-Sicherheitsmer EIN oder AUS schalten
möchten. Enter Taste drücken und mit den -DEC/+INC-Tasten den blinkenden Wert auf ON oder
OFF ändern. Speichern mit erneutem Enter drücken.
Der blinkende mAh-Wert (dazu zwei Mal Start-Taste drücken) kann wie folgt eingestellt bzw.
berechnet werden um sicherzustellen, dass ein Akku auch wirklich vollgeladen wird.
Beispiel:
Akkukapazität Formel mAh -Einstellung
2000 mAh 1,3 = 2600 mAh, Ihre Einstellung
5300 mAh 1,3 = 6890 mAh, Ihre Einstellung
Speichern mit erneutem Enter drücken.
Weiter in der Grundeinstellung mit den -DEC/+INC-Tasten nach oben zu:
Key Beep ON / Buzzer ON
Wenn Key Beep auf ON steht, wird jeder Tastendruck durch ein Signal
bestägt.
Werkseinstellung ON ändern: Enter Taste drücken und mit den
-DEC/+INC-Tasten den blinkenden Wert auf ON oder OFF verändern. Spei-
chern mit erneutem Enter Drücken.
Buzzer ON bedeutet, dass ein beendetes Lader-Programm durch einen Signalton
signalisiert wird. Mit den -DEC/+INC-Tasten den blinkenden Wert (zwei Mal Start-
Taste drücken) auf ON oder OFF verändern. Speichern mit erneutem Enter Drücken.
Weiter in der Grundeinstellung mit den -DEC/+INC-Tasten nach oben zu:
Input Power Low: / Cut-O 10.0V
Diese Funkon überwacht die Eingangsspannung des CS-Professional X2
Chargers. Wenn die Spannung niedriger als der hier eingestellte Wert ist,
werden alle Programme beendet, um z. B. bei Verwendung einer 12-V-Au-
to-Baerie im mobilen Einsatz diese vor einer Tiefentladung zu schützen.
Werkseinstellung 10,0 V ändern: Enter Taste drücken und mit den -DEC/+INC-
Tasten den blinkenden Wert verändern. Speichern mit erneutem Enter drücken.
Damit ist das Ende der Grundeinstellungen des CS-Professional X2 Chargers erreicht.
Back-light
Die Helligkeit des LCD-Displays wird hier eingesetllt.

9
6. Programm Struktur
Einstellung ist auf Seite 5 beschrieben
Einstellung ist auf Seite 11 beschrieben
Einstellung ist auf Seite 10 beschrieben

10
7. Lader-Vorbereitung
Verbinden Sie den CS-Professional X2 Charger mit einem Netzteil mit mindestens 11 - 15 V DC
oder einer 12-V-Autobaerie.
Mit der Taste Ba.-Type wählen sie den gewünschten Akkutyp oder stoppen eine Funkon.
Mit der Start-Taste Starten sie Vorgänge oder speichern Sie Werte ab.
Mit den -DEC/+INC-Tasten ändern sie Werte im blinkenden Modus oder können während des
Ladens Ladekonguraonen abrufen.
Verwenden Sie nur geeignete Lade- und Balancer-Kabel um Fehlfunkonen zu vermeiden.
Stellen Sie sicher, dass die Polung der unterschiedlichsten Steckverbinder zu Ihrem Akku passen,
bevor Sie den Lader in Betrieb nehmen.
8. NiCd Akkuzellen
Laden / Entladen / Formaerungsladen
Wählen Sie mit der Ba. Type Taste „ PROGRAM SELECT NiCd Ba”
aus und bestägen dies mit der Start-Taste. Wählen Sie nun mit den
-DEC/+INC-Tasten das gewünschte Programm:
Laden (NiCd CHARGE)
Entladen (NiCd DISCHARGE), Entladeschlussspannung 0,85V / Zelle
beachten!
Formaerungsladen (NiCd CYCLE), für das Laden und Entladen
werden die bei den ersten beiden Programmen eingestellten Werte
verwendet.
Mit „ENTER“ wird das Programm bestägt und bei nochmaligem
Drücken der Start-Taste fängt der einzustellende Ladestrom an zu
blinken. Stellen Sie den Ladestrom laut Herstellerangaben des Akkus
mit den -DEC/+INC-Tasten ein.
Werden im Ladeprogramm jetzt beide Status-Tasten gleichzeig
gedrückt, wird der Modus zwischen „Manuell“ und „Automac“
geändert. Im Automac-Modus wird ein maximaler Strom einge-
stellt, der beim Ladevorgang nicht überschrien wird. Der Ultra
Space Charger stellt den Ladestrom bis zum maximalen Wert anhand
der gemessener Akkudaten ein. Im Modus „Manuell“ wird der Akku
mit dem eingestellten Strom geladen. Mit einem weiteren Druck auf Start/Enter
werden die Werte übernommen.
Mit einem weiteren Druck auf Start/Enter werden die Werte übernommen.
Wird nun die Start/Enter-Taste für drei Sekunden gedrückt, beginnt der eingestellte Vorgang mit
dem Baery Check und wechselt dann zur Übersicht.
Ändern des Ladestroms während des Ladens: Start-Taste drücken und mit den -DEC/+INC-Tasten
den Ladestrom ohne Unterbrechung der Ladung wie gewünscht ändern und mit Enter bestä-
gen.
Wenn der Ladevorgang unterbrochen werden soll, muss die Taste
Ba. Type/Stop gedrückt werden.
Die Beendigung des Ladevorganges wird durch ein blinkendes
„Full“ im Display angezeigt.
Achtung: Prüfen Sie bie, ob die Grundeinstellungen des Laders
vorgenommen wurden und dass der Akkutyp dem gewähltem
Ladeprogramm entspricht!
Akkutyp Ladestrom Spannung
Ausgewähltes
Programm
Ladezeit
Eingeladene
Kapazität

11
9. NiMH Akkuzellen
Laden / Entladen / Formaerungsladen
Wählen Sie mit der Ba. Type Taste „ PROGRAM SELECT NiMH Ba”
aus und bestägen dies mit der Start-Taste.
Wählen Sie nun mit den -DEC/+INC-Tasten das gewünschte Pro-
gramm.
Laden (NiMH CHARGE)
Entladen (NiMH DISCHARGE), Entladeschlussspannung 0,9V / Zelle beachten!
Formaerungsladen (NiMH CYCLE), für das Laden und Entladen
werden die bei den ersten beiden Programmen eingestellten Werte
verwendet.
Mit „ENTER“ wird das Programm bestägt und bei nochmaligem
Drücken der Start-Taste fängt der einzustellende Ladestrom an zu
blinken. Stellen Sie den Ladestrom laut Herstellerangaben des Akkus
mit den -DEC/+INC-Tasten ein.
Werden im Ladeprogramm jetzt beide Status-Tasten gleichzeig
gedrückt, wird der Modus zwischen „Manuell“ und „Automac“ ge-
ändert. Im Automac-Modus wird ein maximaler Strom eingestellt,
der beim Ladevorgang nicht überschrien wird. Der Ultra Space
Charger stellt den Ladestrom bis zum maximalen Wert anhand der
gemessener Akkudaten ein. Im Modus „Manuell“ wird der Akku mit
dem eingestellten Strom geladen. Mit einem weiteren Druck auf Start/
Enter werden die Werte übernommen.
Mit einem weiteren Druck auf Start/Enter werden die Werte übernommen.
Wird nun die Start/Enter-Taste für drei Sekunden gedrückt, beginnt der Ladevorgang mit dem
Baery Check und wechselt dann zur Ladeübersicht:
Ändern des Ladestroms während des Ladens: Start-Taste drücken
und mit den -DEC/+INC-Tasten den Ladestrom ohne Unterbre-
chung der Ladung wie gewünscht ändern und mit Enter bestä-
gen.
Wenn der Ladevorgang unterbrochen werden soll, muss die Taste
Ba. Type/Stop gedrückt werden.
Die Beendigung des Ladevorganges wird durch ein blinkendes
„Full“ im Display angezeigt.
Achtung:
Prüfen Sie bie, ob die Grundeinstellungen des Laders vorgenommen wurden und dass der
Akkutyp dem gewähltem Ladeprogramm entspricht!
10. Lipo Akkuzellen - Laden / Balance-Laden/
Schnell-Laden / Lager-Automac / Entladung
Wählen Sie mit der Ba. Type Taste „ PROGRAM SELECT LiPo Ba” aus
und bestägen dies mit der Start-Taste.
Wählen Sie nun mit den -DEC/+INC-Tasten das gewünschte Programm.
Laden (LiPo CHARGE), nur wenn Sie kein Balancer kabel zur Verfügung
haben
Balance-Laden (LiPo BALANCE), wird empfohlen, Anschluss an Balan-
cer notwendig!
Schnell-Laden (LiPo FAST CHG), verkürzt die Ladezeit!
Lager-Automak (LiPo STORAGE), wichg für die Lebensdauer!
Entladen (LiPo DISCHARGE), selten notwendig, Entladeschlussspannung 3,0V / Zelle beachten!
Akkutyp Ladestrom Spannung
Ausgewähltes
Programm
Ladezeit
Eingeladene
Kapazität

12
Mit „ENTER“ wird das Programm bestägt und der einzustellende
Ladestrom fängt an zu blinken. Stellen Sie den Ladestrom laut Herstel-
ler angaben des Akkus mit den -DEC/+INC-Tasten ein und bestägen
diesen mit Enter.
Geben Sie nun in die auf der rechten Seite blinkende Anzeige die Span-
nung des zu ladenden Lipo-Akkus ein und bestägen dies mit Enter.
Laden von Lipo Akkus im Balance-Programm: Diese Funkon ermöglicht
das Balancieren der Zellenspannung von Lithium-Akkus während des
Ladens. Dazu muss der Akku zusätzlich zum reinen Ladekabel mit einem
Balancer-Kabel an das Ladegerät angeschlossen sein. Das Laden in
diesem Modus ist unterschiedlich zu den normalen Modi, denn dabei
wird die Zellenspannung der einzelnen Zellen überwacht und durch
unterschiedlichen Ladestrom wird die Spannung der einzelnen Zellen
angeglichen.
Beim Entladen geben Sie auf der rechten Seite an dieser Stelle die Ent-
ladeschlussspannung des Akkus laut Herstellers ein. Normal liegt diese
bei 3,0V / Zelle und darf nicht unterschrien werden. Als Orienerung
hil auch die zusätzliche Anzeige der Zellen in Klammern wie z. B.
6,0V(2S) für 2 Zellen oder 9,0V(3S) für 3 Zellen. Siehe auch Sicherheits-
hinweise!
Wird nun die Start/Enter-Taste für drei Sekunden gedrückt, wechselt
die Anzeige in den Sicherheitsmodus und überprü Ihre Einstellwerte.
Mit „R“ werden die Anzahl der Zellen, die das Ladegerät festgestellt hat
und mit „S“ die Anzahl die von Ihnen eingestellt Zellenzahl an. Smmen
beide Werte überein, zeigt die Anzeige STOP oder ENTER. Starten Sie
den Ladevorgang durch erneutes Start-Taste drücken.
Smmen die Werte nicht überein, meldet das Ladegerät dies durch
einen Signalton und es muss die Taste Ba. Type/Stop gedrückt
werden und danach die korrekte Volt- bzw. Zellenanzahl eingestellt
werden.
Wenn der Ladevorgang unterbrochen werden soll, muss die Taste Ba. Type/Stop gedrückt
werden.
Der vollgeladene Akku wird durch ein blinkendes „Full“ im Display
angezeigt.
Zusatz-Informaon in den verschiedenen Programmen:
Sie können sich während Lade- oder Entladevorgängen weitere In-
formaonen anzeigen lassen. Drücken Sie die -DEC/-Taste, werden
die Grund-Einstellungen und Zusatzinformaonen des Ladegeräts
angezeigt.
Wenn Sie die +INC/-Taste drücken, können Sie sich Informaonen
zu dem angehängten Akku anzeigen lassen wie z. B. im Balancer-
Laden die Spannung der einzelnen Zellen..
Achtung: Prüfen Sie bie, ob die Grundeinstellungen des Laders vorgenommen wurden und
dass der Akkutyp dem gewähltem Ladeprogramm entspricht!
11. Li-ion Akkuzellen – Laden / Balance-Laden /
Schnell-Laden / Lager-Automac / Entladung
Um die erforderlichen Grund-Parameter von Lithium-Ionen Akkus zu beachten, muss zuerst der
CS-Professional X2 Charger unter USER SET Programm umgestellt werden.
Wählen Sie mit der Ba. Type Taste „ USER SET PROGRAM ” aus und bestägen dies mit der
Start-Taste. Änder Sie die angezeigte Einstellung LiPo V.Type 3.7V durch Drücken der Start/
Enter-Taste und den -DEC/+INC-Tasten nach oben auf LiIo V.Type 3.6V und bestägen dies durch
Akkutyp Ladestrom Spannung
Ausgewähltes
Programm
Ladezeit
Eingeladene
Kapazität

13
START/ENTER drücken. Wählen Sie mit der Ba. Type Taste „ PROGRAM
SELECT LiIo Ba” aus und bestägen dies mit der Start-Taste. Wählen Sie
nun mit den -DEC/+INC-Tasten das gewünschte Programm.
Laden (LiIo CHARGE), nur wenn Sie kein Balancer kabel zur Verfügung
haben
Balance-Laden (LiIo BALANCE), wird empfohlen!
Schnell-Laden (LiIo FAST CHG), nur wenn’s wirklich schnell gehen soll
Lager-Automak (LiIo STORAGE), wichg für die Lebensdauer!
Entladen (LiIo DISCHARGE), selten notwendig, Entladeschlussspannung
2,5V / Zelle beachten!
Mit „ENTER“ wird das Programm bestägt und der einzustellende La-
destrom fängt an zu blinken. Stellen Sie den Ladestrom laut Hersteller-
angaben des Akkus mit den -DEC/+INC-Tasten ein und bestägen diesen
mit Enter. Geben Sie nun in die auf der rechten Seite blinkende Anzeige
die Spannung des zu ladenden LiIo-Akkus ein und bestägen dies mit
Enter.
Laden von Li-ion Akkus im Balance-Programm: Diese Funkon ermög-
licht das Balancieren der Zellenspannung von Lithium-Akkus während
des Ladens. Dazu muss der Akku zusätzlich zum reinen Ladekabel mit
einem Balancer-Kabel an das Ladegerät angeschlossen sein. Das Laden
in diesem Modus ist unterschiedlich zu den normalen Modi, denn dabei
wird die Zellenspannung der einzelnen Zellen überwacht und durch
unterschiedlichen Ladestrom wird die Spannung der einzelnen Zellen
angeglichen.
Beim Entladen geben Sie auf der rechten Seite an dieser Stelle die Ent-
ladeschlussspannung des Akkus laut Herstellers ein. Normal liegt diese
bei 2,5V / Zelle und darf nicht unterschrien werden. Als Orienerung
hil auch die zusätzliche Anzeige der Zellen in Klammern wie z. B.
5,0V(2S) für 2 Zellen oder 7,5V(3S) für 3 Zellen.
Wird nun die Start/Enter-Taste für drei Sekunden gedrückt, wechselt
die Anzeige in den Sicherheitsmodus und überprü Ihre Einstellwerte.
Mit „R“ werden die Anzahl der Zellen, die das Ladegerät festgestellt
hat und mit „S“ die Anzahl die von Ihnen eingestellt Zellenzahl an.
Smmen beide Werte überein, zeigt die Anzeige STOP oder ENTER.
Starten Sie den Ladevorgang durch erneutes Start-Taste drücken.
Smmen die Werte nicht überein, meldet das Ladegerät dies durch
einen Signalton und es muss die Taste Ba. Type/Stop gedrückt werden und danach die korrekte
Volt- bzw. Zellenanzahl eingestellt werden.
Wenn der Ladevorgang unterbrochen werden soll, muss die Taste
Ba. Type/Stop gedrückt werden.
Der vollgeladene Akku wird durch ein blinkendes „Full“ im Display
angezeigt.
Zusatz-Informaon in den verschiedenen Programmen: Sie können
sich während Lade- oder Entladevorgängen weitere Informaonen
anzeigen lassen. Drücken Sie die -DEC/-Taste, werden die Grund-
Einstellungen und Zusatzinformaonen des Ladegeräts angezeigt.
Wenn Sie die +INC/-Taste drücken, können Sie sich Informaonen
zu dem angehängten Akku anzeigen lassen wie z. B. im Balancer-Laden die Spannung der einzel-
nen Zellen.
Achtung: Prüfen Sie bie, ob die Grundeinstellungen des Laders vorgenommen wurden und
dass der Akkutyp dem gewähltem Ladeprogramm entspricht!
Akkutyp Ladestrom Spannung
Ausgewähltes
Programm
Ladezeit
Eingeladene
Kapazität

14
12. LiFe Akkuzellen – Laden / Balance-Laden / Schnell-
Laden / Lager-Automac / Entladung
Um die erforderlichen Grund-Parameter von Lithium-Ferrit Akkus zu
beachten, muss zuerst der CS-Professional X2 Charger unter USER SET
Programm umgestellt werden. Wählen Sie mit der Ba. Type Taste „
USER SET PROGRAM ” aus und bestägen dies mit der Start-Taste. Än-
der Sie die angezeigte Einstellung LiPo V.Type 3.7V durch Drücken der
Start/Enter-Taste und den -DEC/+INC-Tasten nach oben auf LiFe V.Type
3.3 und bestägen dies durch START/ENTER drücken.
Wählen Sie mit der Ba. Type Taste „ PROGRAM SELECT LiFe Ba” aus
und bestägen dies mit der Start-Taste.
Wählen Sie nun mit den -DEC/+INC-Tasten das gewünschte Programm.
Laden (LiFe CHARGE), nur wenn Sie kein Balancer kabel zur Verfügung
haben
Balance-Laden (LiFe BALANCE), wird empfohlen!
Schnell-Laden (LiFe FAST CHG), nur wenn’s wirklich schnell gehen soll
Lager-Automak (LiFe STORAGE), wichg für die Lebensdauer!
Entladen (LiFe DISCHARGE), selten notwendig, Entladeschlussspan-
nung 2,0V / Zelle beachten!
Mit „ENTER“ wird das Programm bestägt und der einzustellende La-
destrom fängt an zu blinken. Stellen Sie den Ladestrom laut Hersteller-
angaben des Akkus mit den -DEC/+INC-Tasten ein und bestägen diesen
mit Enter. Geben Sie nun in die auf der rechten Seite blinkende Anzeige
die Spannung des zu ladenden LiFe- Akkus ein und bestägen dies mit
Enter.
Laden von LiFe Akkus im Balance-Programm: Diese Funkon ermögli-
cht das Balancieren der Zellenspannung von Lithium-Akkus während
des Ladens. Dazu muss der Akku zusätzlich zum reinen Ladekabel mit
einem Balancer-Kabel an das Ladegerät angeschlossen sein. Das Laden
in diesem Modus ist unterschiedlich zu den normalen Modi, denn dabei
wird die Zellenspannung der einzelnen Zellen überwacht und durch
unterschiedlichen Ladestrom wird die Spannung der einzelnen Zellen
angeglichen.
Beim Entladen geben Sie auf der rechten Seite an dieser Stelle die Entlade-
schlussspannung des Akkus laut Herstellers ein. Normal liegt diese bei 2,0V / Zelle und darf nicht
unterschrien werden. Als Orienerung hil auch die zusätzliche Anzeige der Zellen in Klam-
mern wie z. B. 4,0V(2S) für 2 Zellen oder 6,0 V(3S) für 3 Zellen.
Wird nun die Start/Enter-Taste für drei Sekunden gedrückt, wechselt
die Anzeige in den Sicherheitsmodus und überprü Ihre Einstell-
werte. Mit „R“ werden die Anzahl der Zellen, die das Ladegerät
festgestellt hat und mit „S“ die Anzahl die von Ihnen eingestellt
Zellenzahl an.
Smmen beide Werte überein, zeigt die Anzeige STOP oder ENTER.
Starten Sie den Ladevorgang durch erneutes Start-Taste drücken.
Smmen die Werte nicht überein, meldet das Ladegerät dies durch einen Signalton und es muss
die Taste Ba. Type/Stop gedrückt werden und danach die korrekte Volt- bzw. Zellenanzahl
eingestellt werden.
Wenn der Ladevorgang unterbrochen werden soll, muss die Taste Ba. Type/Stop gedrückt
werden.
Der vollgeladene Akku wird durch ein blinkendes „Full“ im Display angezeigt.
Zusatz-Informaon in den verschiedenen Programmen: Sie können sich während Lade- oder
Entladevorgängen weitere Informaonen anzeigen lassen. Drücken Sie die -DEC/-Taste, werden

15
die Grund-Einstellungen und Zusatzinformaonen des Ladegeräts
angezeigt.
Wenn Sie die +INC/-Taste drücken, können Sie sich Informaonen
zu dem angehängten Akku anzeigen lassen wie z. B. im Balancer-
Laden die Spannung der einzelnen Zellen.
Achtung: Prüfen Sie bie, ob die Grundeinstellungen des Laders
vorgenommen wurden und dass der Akkutyp dem gewähltem
Ladeprogramm entspricht!
13. Pb- (Blei) Akkus – Laden / Entladen
Blei-Akkus sind völlig unterschiedlich zu den anderen Akkutypen und dürfen nur mit diesem
Programm geladen werden. Es können Pb-Akkus mit einer Nennspannung zwischen 2 und 20 V
geladen werden. Pb-Akkus werden mit kleinen Strömen (üblicherweise 1/10 der Nennkapazität)
geladen. Ein Blei-Akku hat z. B. 2 Ah Kapazität - was 2000mAh entspricht - und sollte mit 1/10
der Kapazität also mit 200mAh oder 0,2A geladen werden.
Wählen Sie mit der Ba. Type Taste „ PROGRAM SELECT Pb Ba” aus und bestägen dies mit
der Start-Taste.
Wählen Sie nun mit den -DEC/+INC-Tasten das gewünschte Programm.
Laden (Pb CHARGE)
Entladen (Pb DISCHARGE)
Mit „ENTER“ wird das Programm bestägt und der einzustellende
Ladestrom fängt an zu blinken. Stellen Sie den Ladestrom laut Herstel-
lerangaben des Akkus mit den -DEC/+INC-Tasten ein und bestägen
diesen mit Enter. Geben Sie nun in die auf der rechten Seite blinkende
Anzeige die Spannung des zu ladenden Blei-Akkus ein und bestägen
dies mit Enter.
Beim Entladen geben Sie auf der rechten Seite an dieser Stelle die
Entladeschlussspannung des Akkus laut Herstellers ein. Normal liegt
diese bei 1,75V / Zelle und darf nicht unterschrien werden. Als Orien-
erung hil auch die zusätzliche Anzeige der Zellen in Klammern wie
z. B. 3,5V(2S) für 2 Zellen oder 5,25V(3S) für 3 Zellen.
Wird nun die Start/Enter-Taste für drei Sekunden gedrückt, beginnt das Ladeprogramm.
Wenn der Ladevorgang unterbrochen werden soll, muss die Taste Ba. Type/Stop gedrückt
werden.
Der vollgeladene Akku wird durch ein blinkendes „Full“ im Display
angezeigt.
Zusatz-Informaon in den verschiedenen Programmen: Sie kön-
nen sich während Lade- oder Entladevorgängen weitere Informa-
onen anzeigen lassen. Drücken Sie die -DEC/-Taste, werden die
Grund-Einstellungen und Zusatzinformaonen des Ladegeräts
angezeigt.
Wenn Sie die +INC/-Taste drücken, können Sie sich Informaonen
zu dem angehängten Akku anzeigen lassen wie z. B. die Spannung der Zellen.
Achtung: Prüfen Sie bie, ob die Grundeinstellungen des Laders vorgenommen wurden und
dass der Akkutyp dem gewähltem Ladeprogramm entspricht!
Akkutyp Ladestrom Spannung
Ausgewähltes
Programm
Ladezeit
Eingeladene
Kapazität
Akkutyp Ladestrom Spannung
Ausgewähltes
Programm
Ladezeit
Eingeladene
Kapazität

16
14. Anzeigen von Informaonen während eines Programmlaufes
Sie können während eines Lade- und Entladevorganges einige Informaonen auf dem LCD-
Display anzeigen lassen. Drücken Sie die -DEC-Taste und das Ladegerät zeigt die Einstellungen.
Wenn Sie die +INC-Taste drücken, zeigt das Display - solange der Akku mit dem Lader verbunden
ist - die Spannungen der einzelnen Zellen. Das kann für jeden Ausgang angezeigt werden.
Anzeige der Endspannung, bei der sich das Programm abschaltet
Anzeige der Kapazitäts-Abschaltung und Einstellung, bei der sich das
Programme abschlatet
Anzeige des Sicherheits-Timer und die Anzahl der Minuten
Anzeige der Temperatur, bei der das Programm den Vorgang beendet.
Die aktuelle Temperatur wird angezeigt, wenn der Sensor angeschlossen
ist.
Momentane Eingangsspannung
Wenn der Akku mit dem Balancer-Input verbunden ist, wird die Span-
nung jeder einzelenn Zelle des Akkupacks angezeigt. Es werden die Werte
von bis zu 6 Einzelzellen angezeigt.

17
15. Akku-Benutzerprol anlegen
Um die Handhabung o verwendeter Akkus zu vereinfachen, können
die Parameter des Akkus als Benutzerprol abgespeichert werden. Dafür
stehen 5 Speicherplätze zur Verfügung.
Wählen Sie mit der Ba. Type Taste „ PROGRAM SELECT SAVE DATA” aus
und bestägen dies mit der Start-Taste.
Der blinkende Wert (1) gibt den Speicherplatz 1 vor. Bestägen Sie diesen
mit START/ENTER oder wählen sie mit den -DEC/+INC-Tasten einen der 5
zur Verfügung stehenden Speicherplätze aus.
Jetzt blinkt der einzustellende Akkutyp. Wählen Sie mit den -DEC/+INC-
Tasten den richgen aus und bestägen dies durch START/ENTER
drücken.
Zu dem ausgewählten Akkutyp wird nun in die blinkende Anzeige die
dazugehörige Spannung des ausgewählten Akkus mit den -DEC/+INC-
Tasten eingegeben und mit START/ENTER bestägt. Zusätzlich wird zur
Wiedererkennung auch die Kapazität in den blinkenden Wert mit den
-DEC/+INC-Tasten eingegeben.
Bestägen Sie nun die Eingabe dieser Grundwerte durch Drücken der
Start/Enter-Taste für 3 Sekunden.
Jetzt blinkt auf der rechten Seite der Anzeige ein Stern und somit kön-
nen nun alle Programme wie CHARGE / BALANCE / STORAGE / Fast /
DISCHARGE für diesen Akku mit den -DEC/+INC-Tasten angewählt und
mit ENTER die erforderlichen Parameter einzeln eingestellt werden.
Tipp: Wir empfehlen immer alle Programme zu dem entsprechenden
Akku einzugeben, um einen reibungslosen Betrieb zu sichern.
Am Ende aller Eingaben drücken Sie die Start/Enter-Taste für 3 Sekunden
und unter der Anzeige von SAVE… im Display werden alle diese Werte
abgespeichert.
Setzen Sie die Lade-/Entladereihenfolge und besmmen Sie die Anzahl der Zyklen.
Um die Daten zu speichern, drücken Sie die Start/Enter-Taste mindestens drei Sekunden.
16. Akku-Benutzerprol aufrufen
Hier werden vorher gespeicherte Akku-Benutzerprole zur schnelleren Benutzung von Akkus
ohne aufwendiges Eingeben der Grundwerte abgerufen.
Wählen Sie mit der Ba. Type Taste „ PROGRAM SELECT LOAD DATA” aus
und bestägen dies mit der Start-Taste.
Der blinkende Wert (1) gibt den Speicherplatz 1 vor und Sie sehen paral-
lel dazu die gespeicherten Grundwerte des Akkus zur Widererkennung.
Mit den -DEC/+INC-Tasten wählen Sie den gewünschten Akkutyp aus
und laden die komple hinterlegten Parameter des Akkus durch Drücken der
Start/Enter-Taste für 3 Sekunden unter der Anzeige von LOAD… hoch.
Jetzt können Sie mit den -DEC/+INC-Tasten auswählen, mit welchem
Programm Sie ihren Akku behandeln möchten, ohne dass sie erneut
Daten eingeben.
Achtung! Stellen Sie immer sicher, dass das aufgerufene Programm mit
den Parametern dem angehängten Akkutyp laut Hersteller entspricht!

18
17. Temperatur Sensor anschließen / Laden
Zur Ladung von NiCd- und NiMh-Akkuzellen kann ein Tempe-
ratursensor zur Temperaturüberwachung verwendet werden.
Schließen Sie den original CS-Sensor auf der linken Gehäuse-
seite an und posionieren das Sensor-Gehäuse auf eine der
zu ladenden Akkuzellen.
Beachten Sie, dass zuerst die Abschalt-Temperatur eingestellt
werden muss:
Zur Einstellung drücken Sie dazu die Type Taste so o, bis die
Anzeige USER SET PROGRAM-> im Display erscheint.
Durch Drücken den -DEC/+INC-Tasten nach oben gelangen Sie zu:
TEMP/SELECT , TEMP Cut-O 80C:
Der Einstellbereich geht von 20°C bis 80°C. Überschreitet der Akku die
Temperatur, wird der Ladevorgang beendet. Bie Akku-Herstelleranga-
ben beachten!
Werkseinstellung 80°C ändern: Enter Taste drücken und mit den -DEC/+INC-
Tasten den blinkenden Wert verändern. Speichern mit erneutem Enter drücken.
18. Soware
Das Programm wird auf einem USB-Sck geliefert. Bie stecken Sie diesen in einen freien
USB-Port an Ihrem PC ein. Önen Sie nun den Windows-Explorer, gehen auf den USB-Sck und
klicken doppelt auf das Installaonsprogramm SETUP.EXE.
Es kommt folgender Begrüßungsbildschirm.
Nun klicken Sie auf Next und im nächsten
Fenster können Sie anklicken, ob das Installa-
onsprogramm ein Icon für den Start auf den
Desktop legt.

19
Im nächsten Fenster können Sie durch Anklicken von Install die Installaon beginnen. Das Pro-
gramm wird im Folder „Documents and Sengs\All Users\Documents\ChargeMonitor instal-
liert.
Das Ende der Installaon wird Ihnen in einem weiteren Fenster angezeigt und Sie können direkt
das Programm starten, wenn Sie die Opon „Launch Charge Monitor“ akvieren. Klicken Sie auf
Finish , um die Installaon zu beenden.
Installaon des USB-Treibers
Wichg ist, dass Sie diesen USB-Treiber installieren, bevor Sie das USB-Verbindungskabel in
den PC einstecken.
Auf dem USB-Sck bendet sich ein Ordner „USBDriver“. Önen Sie diesen Ordner im Windows-
Explorer und klicken Sie darin doppelt auf das Programm INSTALL.EXE.
Es önet sich ein Fenster und darin klicken Sie auf den Buon „Install“. Der Treiber wird jetzt
installiert.

20
Nun können Sie das USB-Verbindungskabel in den PC einstecken. Windows wird jetzt automa-
sch den Treiber dafür installieren.
Sie müssen nun noch feststellen, auf welcher COM-Schnistelle die USB Verbindung von Win-
dows installiert wurde. Diese nden Sie im Gerätemanager von Windows. Önen Sie dazu aus
dem Windows-Startmenü die Systemsteuerung.
Nun önen Sie System und hier wählen Sie den Reiter „Hardware“.
Durch klicken auf den Buon „Gerätemanager“ wird ein Fenster geönet.
