HQ HQ-DIGICHAR110 User manual

HQ-DIGICHAR110
MANUAL (p. 2)
Universal digicam charger
MODE D’EMPLOI (p. 14)
Chargeur de batterie universel pour
appareil photo
MANUALE (p. 27)
Caricatore universale per digicam
BRUKSANVISNING (s. 51)
Universalladdare för digitala kameror
MANUAL DE UTILIZARE (p. 63)
Încărcător universal pentru camere
digitale
BRUGERVEJLEDNING (p. 75)
Universel digicam oplader
HASZNÁLATI ÚTMUTATÓ (o. 39.)
Univerzális digitális kameratöltő
KÄYTTÖOHJE (s. 45)
Digikameran yleislaturi
ANLEITUNG (s. 8)
Universal-Ladegerät für Digital Kamera
Akkus
GEBRUIKSAANWIJZING (p. 21)
Universele Oplader voor Digicams
MANUAL DE USO (p. 33)
Cargador universal para cámaras digitales
NÁVOD K POUŽITÍ (s. 57)
Univerzální nabíječka
ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ (σελ. 69)
Universal φορτιστής για ψηφιακές
φωτογραφικές μηχανές
VEILEDNING (σελ. 81)
Universal lader for digitalt kamera

2
ENGLISH

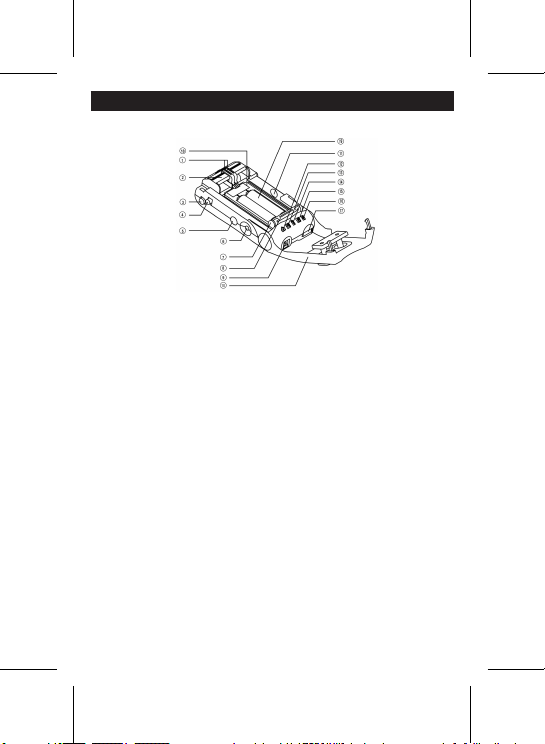

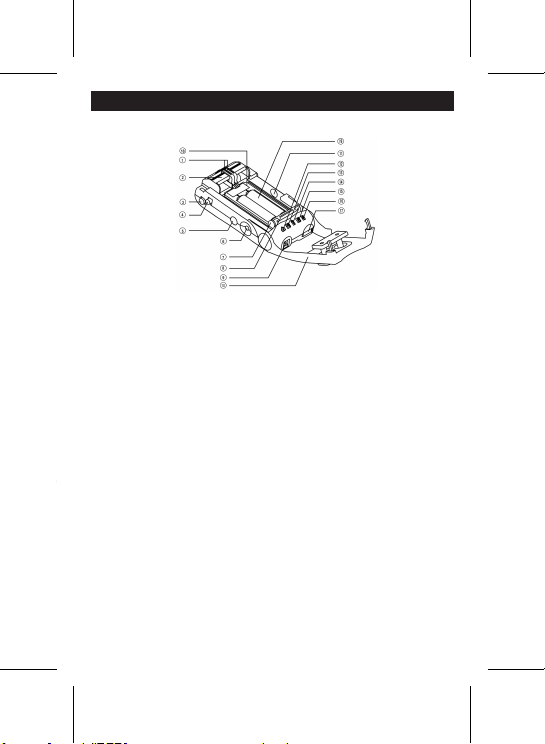

1. Parts Names
1. Charging contactors rail shifters
2. Angle adjustable charging contactors module
3. Cover, battery holder releasing knob
4. Angle stop releasing knob
5. ReviveLi-ionbattery/LEDashlightbutton
6. LED lamp
7. Rear plate releasing knob
8. Li-ion battery rear plate fxing bar
9. Power input socket
10. Cover, battery holder
11. Turbo charging / Revive Ni-MH battery button
12. Power indicator
13. Li-ion Battery connected indicator
14. Ni-MH battery charging indicator
15. Li-ion battery charging indicator
16. USB output indicator
17. USB output port
18. Lithium-ion battery tray
19. Ni-MH battery tray
2. Lithium-Ion Battery Charging Mode
DO NOT connect the charger to the AC power source before (Lithium)
battery polarities are detected and the blue LED (13) is lit.
2.1 Remove the Lithium battery from its device and place it in the tray
(18) of the charger.
2.2 Check the polarity by adjusting the spring contactors with battery
charging connectors until the blue LED (13) indicator turns on.

3

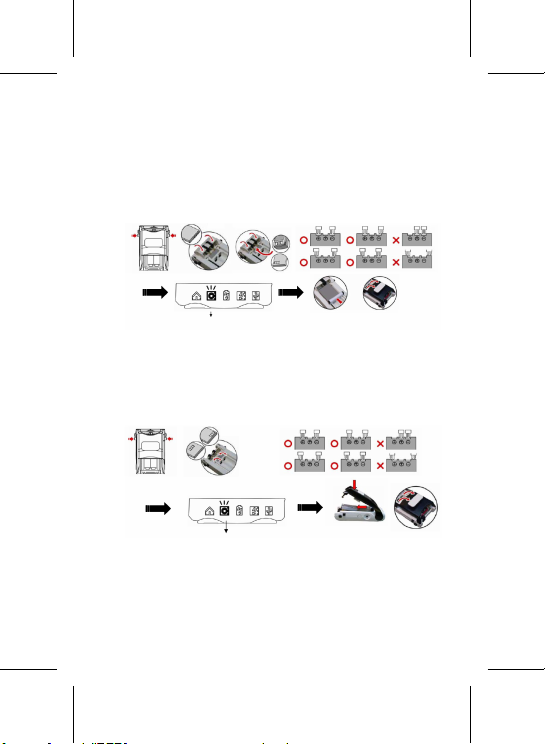

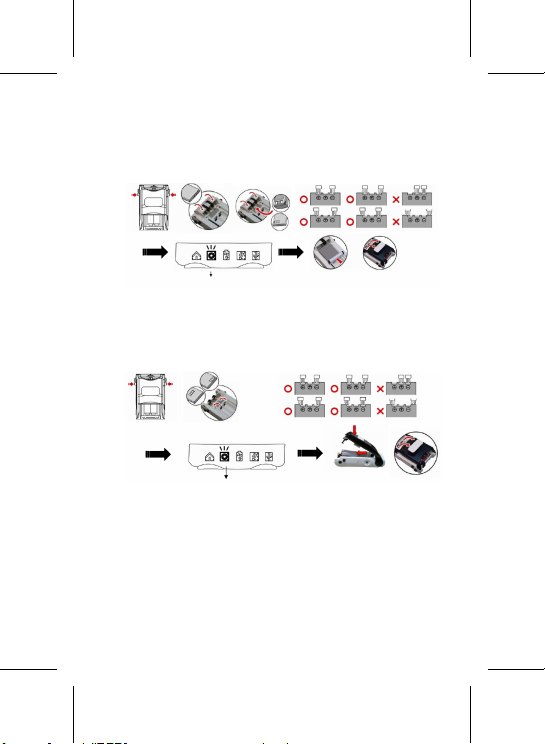

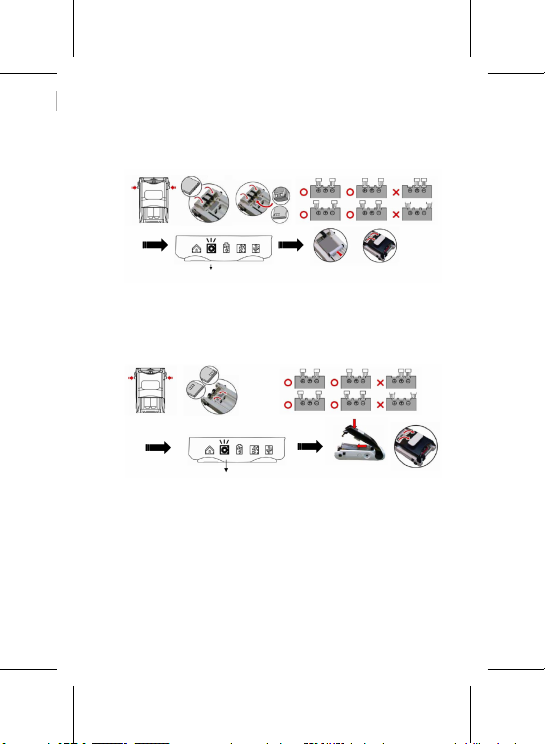

For batteries with charging connectors on the side panel:
-
Adjust the spring contactors pointing horizontally by pressing both
sides of the “angle stop releasing knob” (4).
Make contact with the battery charging connectors until the blue
LED(13)indicatorturnson;thenafxthebatterywiththerearplate
xingbar(8)orcover(10)(pleaserefertoFig.2.1).
(13) Blue LED Fig.2.1
For batteries with charging connectors on the at panel:
-
Adjust the spring contactors pointing up (vertically) by pressing both
sides of the “angle stop releasing knob” (4).
Make contact with the battery charging connectors until the blue
LED(13)indicatorturnson;thenafxthebatterywiththecover
(10).(Pls.refertoFig.2.2)
(13) Blue LED Fig.2.2
2.3 Connect the AC adapter/ DC car adapter with the charger to the
ACpoweroutlet/carcigarettelightersocket,thenafxthebattery
position and the charging will start. The green LED indicator (12)
will light up.
2.4 The charger will automatically detect the battery polarities and voltage
and starts charging once the connections are correct and secured.
2.5 When the charger is externally AC-powered, it can charge one (1)
lithium-ion battery (or 2 AA / AAA Ni-MH batteries) in the tray and
four (4) hand-held devices via USB port simultaneously.
2.6 When charging devices via USB port, the blue LED (16) will light
up. When the charging is completed, the blue LED (16) will turn off
orash.
ENGLISH
1. Parts Names
1. Charging contactors rail shifters
2. Angle adjustable charging contactors module
3. Cover, battery holder releasing knob
4. Angle stop releasing knob
5. ReviveLi-ionbattery/LEDashlightbutton
6. LED lamp
7. Rear plate releasing knob
8. Li-ion battery rear plate fxing bar
9. Power input socket
10. Cover, battery holder
11. Turbo charging / Revive Ni-MH battery button
12. Power indicator
13. Li-ion Battery connected indicator
14. Ni-MH battery charging indicator
15. Li-ion battery charging indicator
16. USB output indicator
17. USB output port
18. Lithium-ion battery tray
19. Ni-MH battery tray
2. Lithium-Ion Battery Charging Mode
DO NOT connect the charger to the AC power source before (Lithium)
battery polarities are detected and the blue LED (13) is lit.
2.1 Remove the Lithium battery from its device and place it in the tray
(18) of the charger.
2.2 Check the polarity by adjusting the spring contactors with battery
charging connectors until the blue LED (13) indicator turns on.

4

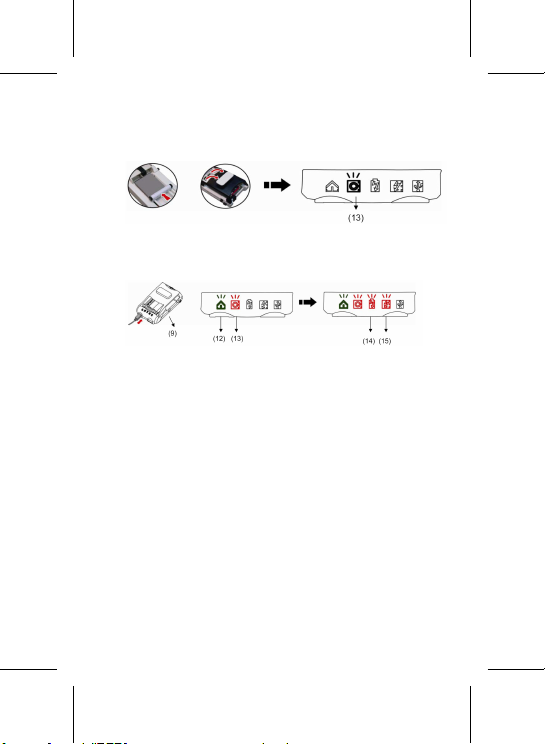

3. Charging Indication

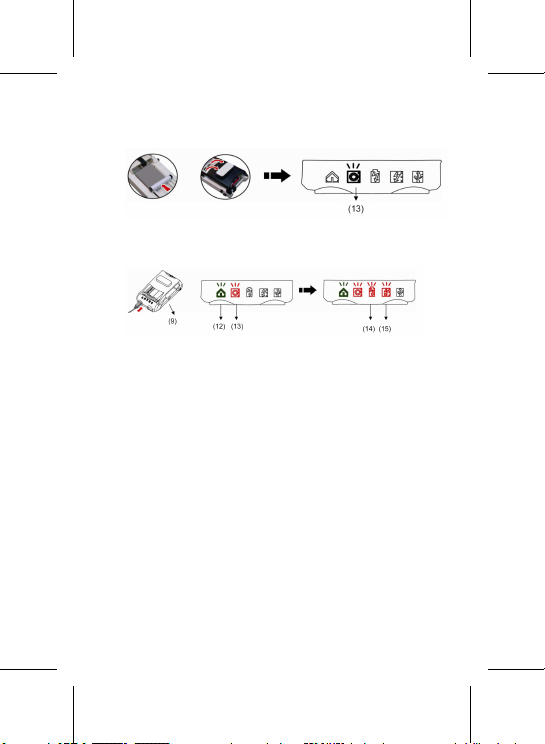

3.1 When lithium-ion battery polarities are detected and secured, the
blue LED (13) will light up; push (8) forward and press the (10)
coverholdertoafxthebattery.
3.2 When the charger is powered (9), the green LED (12) will light up.
The charger is powered and ready to charge. When the red LED
(14) or (15) lights up, the installed battery is charging.
Note:
When the battery starts charging, the blue (13) and red (15) LEDs
will be ashing. This is normal during the charging procedure.
3.3 When the red LED of (14) or (15) turns green, it indicates 95%
charging completed; it will then start trickle-charging for additional
30 minutes to reach maximum charge.
4. Ni-MH Battery Charging Mode
Insert 2 pieces of AA Ni-MH rechargeable batteries into the battery tray
(19) (when using AAA batteries, use the 2 sleeve adapters), the red
LED (14) will light up. When the red LED (14) turns green, the battery
isfullycharged.IftheredLED(14)isashingwhenthebatteryis
installed, it indicates that the batteries are non-rechargeable alkaline
batteries or aging Ni-MH rechargeable batteries.
Note:
This charger will not charge a single Ni-MH battery, it must be
charged in pairs.
5. USB Port Charging
All hand-held devices, which are charged with tip connectors via USB
DC 5V can be charged by this charger. Connect the device to (17) USB
port. The blue LED (16) will light up. When the charging is completed,
theblueLED(16)willturnofforash.

5
6. Power Transfer & Charging Mode
Insert a fully charged spare battery into the battery tray and secure
connections, the blue LED (13) will light up; then plug in any USB
rechargeable hand-held device into the USB port (17). The blue LED
(16) will light up. The charger starts transferring the spare battery as
power source via 5V USB to charge any USB devices. When charging
is completed, the blue LED (16) will turn off.
Notes:
To avoid over discharge, please remove the spare battery as soon
-
as the blue LED (13) is off.
When 2 AA/AAA batteries are used as power source in power
-
transfer mode, the red LED (14) will stay on.
When the blue LED (13) turns off, it indicates that the battery may
-
be exhausted or the USB rechargeable hand-held device has been
fully charged.
7. Manual Rejuvenating Function (REVIVE)
When the blue LED (13) stays off after correct connection, it indicates
the following:
A The spring contactors do not make correct contact with the battery
connectors. Please re-adjust the spring connectors with battery
connector until the blue LED (13) turns on.
OR
B If the battery has not been used for a long time or when it is
over-discharged, place the inside spring contactors with the
positive(+)andnegative(-)ofthebattery(pleaserefertoFig.A).
(Attention: Only inside two spring contactors are active for this
function)
Fig.A
Plug the AC or DC adapter into the power input socket (9), press and
hold the “Revive” button (5) on the left side of the charger for 3 seconds
until (13) and (15) LED turn on, then release the button (5) to start
charging.
If the red LED (14) does not turn on after the AA/AAA rechargeable

6
Ni-MH batteries are installed, it indicates that the batteries are
over-discharged. Please plug the AC or DC adapter into the power
input socket (9), press and hold the “Revive” button (11) on the right
side of the charger for 1 to 2 seconds until the red LED (14) turns on,
then release the button (11) to start charging.

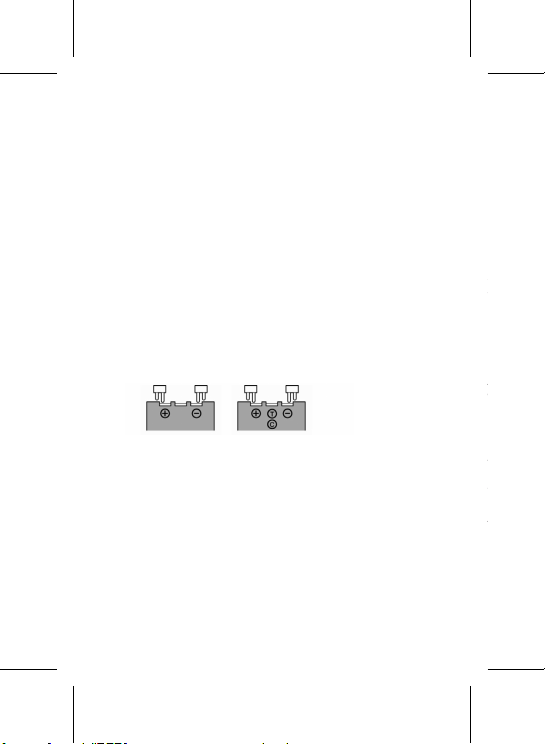

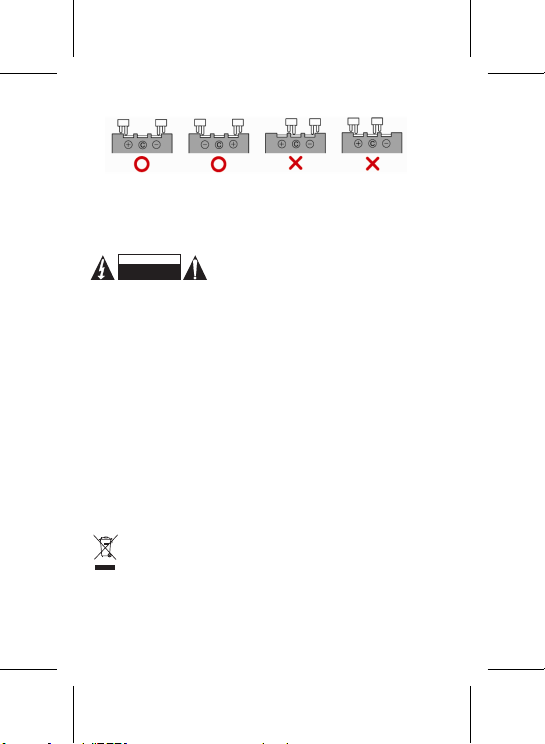

Note: Some lithium batteries (Sony, JVC, Panasonic, etc.) have a “data
chip terminal” marked with “©”. DO NOT contact these terminals with
spring contactors during operating the manual rejuvenating function to
avoidirrevocabledamage(pleaserefertoFig.B).
Fig.B
8. CAUTION
This charger is only applicable to 3.6 / 3.7V or 7.2 / 7.4 V lithium-ion
batteries, AA / AAA Ni-MH rechargeable batteries.
Safety precautions:
To reduce risk of electric shock, this product should
ONLY be opened by an authorized technician when
service is required. Disconnect the product from mains
and other equipment if a problem should occur. Do not expose the product to
water or moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
Noguaranteeorliabilitycanbeacceptedforanychangesandmodicationsofthe
product or damage caused due to incorrect use of this product.
General:
Designsandspecicationsaresubjecttochangewithoutnotice.
All logos brands and product names are trademarks or registered trademarks of
their respective holders and are hereby recognized as such.
Keep this manual and packaging for future reference.
Attention:
This product is marked with this symbol. It means that used electrical and
electronic products should not be mixed with general household waste.
There is a separate collections system for these products.
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION

7
DEUTSCH
1. Komponenten
1. Umschalter Ladekontakte
2. Winkelverstellbares Ladekontaktmodul
3. Entsperrtaste für Klappe und Akkuhalterung
4. Entsperrtaste für Winkeleinstellung
5. Wiederbelebung Lithium-Ionen-Akku / LED-Lichttaste
6. LED-Licht
7. Entsperrtaste für Rückplatte
8. Rückplattenhalterung für Lithium-Ionen-Akkus
9. Netzeingang
10. Klappe und Akkuhalterung
11. Schnellladung / Wiederbelebung Ni-MH-Akkus
12. Statusanzeige
13. Lithium-Ionen-Akkus Anschlussanzeige
14. Ni-MH-Akkus Ladeanzeige
15. Lithium-Ionen-Akkus Ladeanzeige
16. USB-Anzeige
17. USB-Port
18. Einsatz für Lithium-Ionen-Akkus
19. Einsatz für Ni-MH-Akkus
2. Lithium-Ionen-Akkus laden
Schließen Sie das Ladegerät NICHT an der Steckdose an, bevor die
(Lithium) Akkupolarität erkannt wurde und die blaue LED (13) leuchtet.
2.1 Nehmen Sie den Lithium-Akku aus dem Gerät und setzen Sie ihn
in den Einsatz des Ladegeräts (18) ein.
2.2ÜberprüfenSiediePolarität,indemSiedieFederanschlüsseauf
die Ladekontakte ausrichten, bis die blaue LED (13) leuchtet.
Ni-MH batteries are installed, it indicates that the batteries are
over-discharged. Please plug the AC or DC adapter into the power
input socket (9), press and hold the “Revive” button (11) on the right
side of the charger for 1 to 2 seconds until the red LED (14) turns on,
then release the button (11) to start charging.
Note: Some lithium batteries (Sony, JVC, Panasonic, etc.) have a “data
chip terminal” marked with “©”. DO NOT contact these terminals with
spring contactors during operating the manual rejuvenating function to
avoidirrevocabledamage(pleaserefertoFig.B).
Fig.B
8. CAUTION
This charger is only applicable to 3.6 / 3.7V or 7.2 / 7.4 V lithium-ion
batteries, AA / AAA Ni-MH rechargeable batteries.
Safety precautions:
To reduce risk of electric shock, this product should
ONLY be opened by an authorized technician when
service is required. Disconnect the product from mains
and other equipment if a problem should occur. Do not expose the product to
water or moisture.
Maintenance:
Clean only with a dry cloth. Do not use cleaning solvents or abrasives.
Warranty:
Noguaranteeorliabilitycanbeacceptedforanychangesandmodicationsofthe
product or damage caused due to incorrect use of this product.
General:
Designsandspecicationsaresubjecttochangewithoutnotice.
All logos brands and product names are trademarks or registered trademarks of
their respective holders and are hereby recognized as such.
Keep this manual and packaging for future reference.
Attention:
This product is marked with this symbol. It means that used electrical and
electronic products should not be mixed with general household waste.
There is a separate collections system for these products.
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION

8
Für Akkus mit Ladekontakten auf der Seite:
-
StellenSiedieFederkontaktehorizontalein,indemSiebeide
Seiten der Entsperrtaste für die Winkeleinstellung (4) drücken.
Stellen Sie Kontakt mit den Ladekontakten des Akkus her, bis
die blaue LED (13) leuchtet, dann klemmen Sie den Akku mit der
Rückplattenhalterung für Lithium-Ionen-Akkus (8) oder der Klappe
(10) an (siehe Abb. 2.1).
(13) Blaue LED Abb. 2.1
Für Akkus mit Ladekontakten auf der achen Seite:
-
StellenSiedieFederkontaktenachobenein,indemSiebeide
Seiten der Entsperrtaste für die Winkeleinstellung (4) drücken.
Stellen Sie Kontakt mit den Ladekontakten des Akkus her, bis
die blaue LED (13) leuchtet, dann klemmen Sie den Akku mit der
Klappe (10) an (siehe Abb. 2.2).
(13) Blaue LED Abb. 2.2
2.3SchließenSiedasNetzteiloderdenDC-Fahrzeugadaptermitdem
Ladegerät an der Steckdose bzw. dem Zigarettenanzünder des
Fahrzeugsan,damitbeginntderLadevorgang.DiegrüneLED(12)
leuchtet auf.
2.4 Das Ladegerät erkennt automatisch die Akkupolarität und beginnt
bei korrektem Anschluss mit dem Ladevorgang.
2.5 Bei Netzanschluss kann das Ladegerät 1 Lithium-Ionen-Akku (oder
2 AA-/AAA-Ni-MH-Akkus) im Einsatz und 4 Mobilgeräte gleichzeitig
laden.
2.6 Beim Laden von Mobilgeräten über den USB-Port leuchtet die
blaue LED (16) auf. Nach Beendigung des Ladevorgangs blinkt die
blaue LED (16) oder erlischt.

9
3. Ladeanzeige
3.1 Nach dem Erkennen und Sichern der Lithium-Ionen-
Akkupolarität leuchtet die blaue LED (13) auf. Schieben Sie die
Rückplattenhalterung für Lithium-Ionen-Akkus (8) nach vorn und
drücken Sie die Klappe (10) zum Halten des Akkus herunter.
3.2 Bei Versorgung des Ladegeräts über den Netzeingang (9) leuchtet
die grüne LED (12). Das Ladegerät ist spannungsversorgt und kann
mit dem Ladevorgang beginnen. Leuchtet eine der roten LEDs (14)
oder (15), so wird der eingesetzte Akku geladen.
Bitte beachten Sie:
Zu Beginn des Ladevorgangs blinken die blaue (13) und rote (15)
LED. Das ist völlig normal.
3.3 Schaltet die rote LED (14) oder (15) auf grün um, so ist
der Ladevorgang zu 95 % abgeschlossen und es folgt die
Erhaltungsladung für weitere 30 Minuten, um den maximalen
Ladezustand zu erreichen.
4. Ni-MH-Akkus laden
Setzen Sie 2 AA-Ni-MH-Akkus in den Einsatz (19) (für AAA-Batterien
benutzen Sie bitte die beiden Adapter), die rote LED (14) leuchtet auf.
Schaltet die rote LED (14) auf grün um, so sind die Akkus voll geladen.
Blinkt die rote LED (14) bei eingesetzten Akkus, so handelt es sich um
gewöhnliche Alkalibatterien oder verbrauchte Ni-MH-Akkus.
Bitte beachten Sie:
Das Ladegerät lädt keinen einzelnen Ni-MH-Akku, die Ladung
muss stets paarweise erfolgen.
5. Über USB-Port laden
Alle Mobilgeräte, die mit Ladesteckern über USB 5 V DC geladen
werden, können mit diesem Ladegerät geladen werden. Schließen Sie
das Gerät am USB-Port (17) an. Die blaue LED (16) leuchtet auf. Nach
beendetem Ladevorgang blinkt die blaue LED (16) oder erlischt.

10
6. Laden durch Stromübertragung
Setzen Sie einen voll geladenen Akku oder frische Batterien in den
Einsatz ein und sichern Sie die Anschlüsse, die blaue LED (13) leuchtet
auf. Schließen Sie nun ein beliebiges Mobilgerät am USB-Port (17)
an. Die blaue LED (16) leuchtet auf. Das Ladegerät überträgt nun den
Strom von der Ersatzbatterie als Spannungsversorgung über den 5
V USB-Port zum Laden des USB-Geräts. Nach abgeschlossenem
Ladevorgang erlischt die blaue LED (16).
Bitte beachten Sie:
Um ein Tiefentladen zu vermeiden, nehmen Sie die Ersatzbatterie
-
bitte aus dem Ladegerät, sobald die blaue LED (13) erlischt.
Werden 2 AA-/AAA-Batterien als Spannungsversorgung im
-
Stromübertragungsmodus benutzt, so leuchtet die rote LED (14)
weiterhin.
Erlischt die blaue LED (13), so ist die Batterie erschöpft oder das
-
angeschlossene USB-Gerät ist voll geladen.
7. Manuelle Wiederbelebungsfunktion (REVIVE)
Leuchtet die blaue LED (13) nach korrektem Anschluss nicht auf, so
zeigt das folgendes Problem:
A DieFederkontaktehabenkeinenordentlichenKontaktmitdem
Akku.RichtenSieFederkontakteundAkkukontaktebitteneuaus,
bisdieblaueLED(13)aueuchtet.
ODER
B Wurde der Akku für lange Zeit nicht benutzt oder ist er tiefentladen,
sosetzenSieihnindieinnerenFederkontaktemitPlus(+)und
Minus (-) des Akkus ein (siehe Abb. A).
(Achtung: Nur die inneren beiden Federkontakte haben diese
Funktion.)
Abb. A
SchließenSieNetzteiloderFahrzeugadapteramStromeingang(9)an
und halten Sie die Wiederbelebungstaste (5) auf der linken Seite des
Ladegeräts für 3 Sekunden gedrückt, bis die LEDs (13) und (15) LED
aueuchten.LassenSiedieWiederbelebungstaste(5)los,umden
Ladevorgang zu beginnen.
Leuchtet die rote LED (14) nicht auf, nachdem die AA-/AAA-Ni-MH-
Akkus eingesetzt wurden, so sind die Akkus tiefentladen. Schließen Sie
NetzteiloderFahrzeugadapteramStromeingang(9)anundhaltenSie
die Wiederbelebungstaste (11) auf der rechten Seite des Ladegeräts
für1bis2Sekundengedrückt,bisdieroteLED(14)aueuchtet.
Lassen Sie die Wiederbelebungstaste (11) los, um den Ladevorgang zu
beginnen.
Bitte beachten Sie: Einige Lithium-Akkus (Sony, JVC, Panasonic, etc.)
haben einen „Data-Chip-Anschluss“, der mit © gekennzeichnet ist.
LegenSieandiesenKontaktenNICHTdieFederkontaktewährend
der manuellen Wiederbelebung an, das kann zu erheblichen Schäden
führen (siehe Abb. B).
Abb. B
8. VORSICHT
Dieses Ladegerät ist nur für 3,6 / 3,7 V oder 7,2 / 7,4 V Lithium-Ionen-
Akkus und AA- / AAA-Ni-MH-Akkus geeignet.
Sicherheitsvorkehrungen:
Um das Risiko eines elektrischen Schlags zu
verringern, sollte dieses Produkt AUSSCHLIESSLICH
von einem autorisierten Techniker geöffnet werden.
Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und
von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser
oderFeuchtigkeitinBerührungkommt.
Wartung:
Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel
verwenden.
Garantie:
Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder
ModikationendesProduktsoderfürSchädenübernommenwerden,dieaufgrund
einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.
Allgemeines:
Design und technische Daten können ohne vorherige Ankündigung geändert
werden.
Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
VORSICHT
